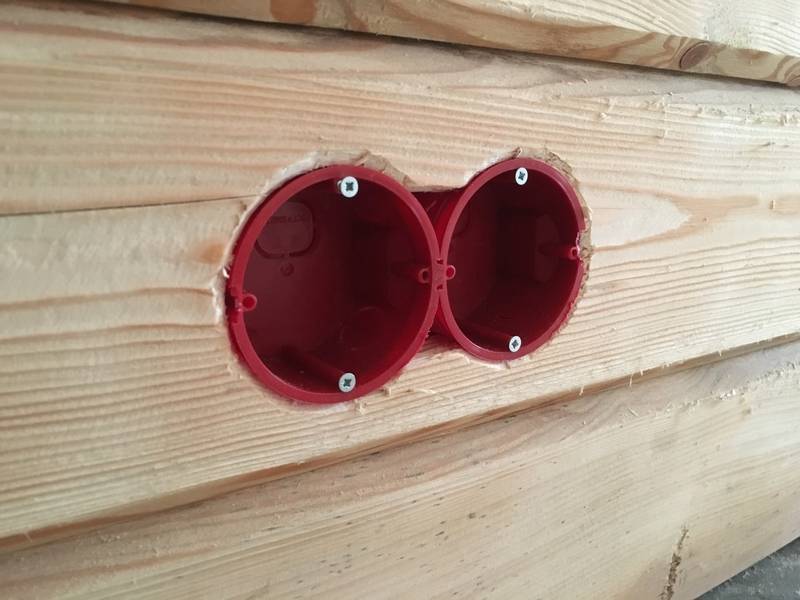

Подрозетники для деревянного дома

Монтаж в гипсокартонную стену

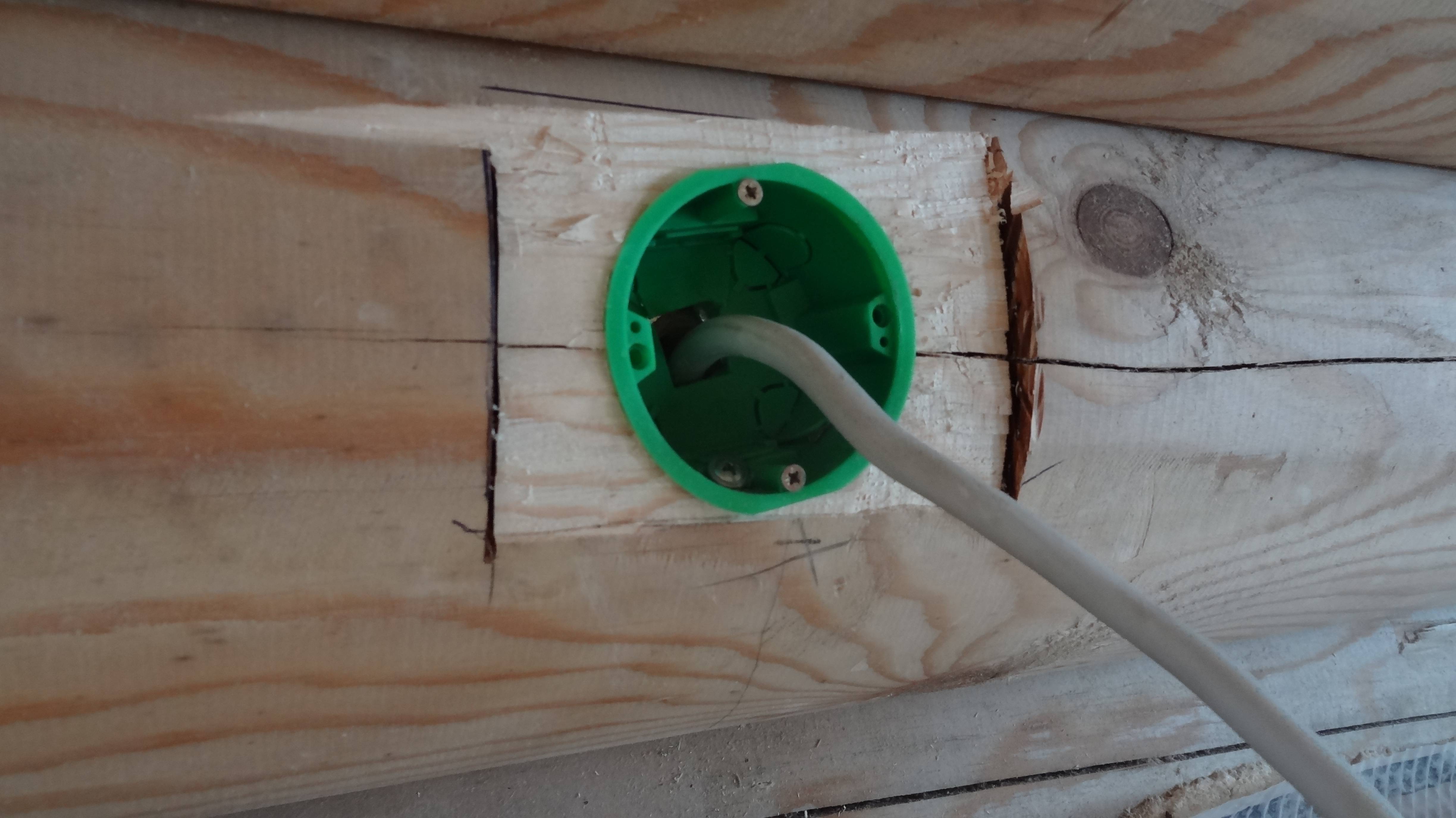

Подрозетники для деревянного дома

Это современный материал, в работе с которым используются соответствующие инструменты и комплектующие. Здесь не нужен будет перфоратор и раствор – весь процесс проходит в разы быстрее, но для установки в гипсокартон нужен специальный подрозетник – с дополнительными лапками, которые будут прижимать его к гипсокартонному листу.

Хотя перфоратор тут не пригодится, но обязательно нужна дрель – с коронкой для сверления подрозетников или обычным сверлом. Размечается место сверления и вырезается отверстие, причем его диаметр должен совпадать с размерами подрозетника. Провод выводится наружу и продевается в подрозетник.

Дальше подрозетник просто вставляется в отверстие и на нем затягиваются болты от регулировочных лапок – они раскрываются изнутри и подтягиваются к листу гипсокартона, плотно притягивая к нему подрозетник.

Если есть опасения что гипсокартон слабый и в будущем розетка может из него попросту выломаться, то изнутри на то место в которое будут упираться лапки подрозетника приклеивается фанера или другой плотный, не крошащийся материал.

Подробнее о монтаже подрозетников в гипсокартон смотрите в этом видео:

Подрозетники для деревянного дома Выбор, разметка и установка блока подрозетников в гипсокартон

Монтаж установочных коробок в бетонных стенах

При выполнении монтажа чаще всего приходится работать с бетонными конструкциями. В этом случае разметка подрозетников играет особую роль, поскольку в случае ошибки, исправлять положение будет очень сложно. Поэтому диаметр отверстий рекомендуется делать больше, чем у самой коробки, чтобы в дальнейшем ее было можно поправить и выровнять при замазывании раствором.

Сверление отверстий по разметке выполняется коронкой по бетону или обычным сверлом с твердосплавным наконечником. В последнем случае по всему периметру намеченной окружности сверлятся отверстия, после чего промежутки между ними и вся внутренняя часть выбиваются молотком и зубилом. При отсутствии традиционных электроинструментов, бетон можно прорезать в форме прямоугольника с помощью болгарки. Конфигурация отверстия не имеет значения, поскольку оно все равно будет замазываться раствором.

Подрозетник нужно заранее примерить в посадочное место. Установка подрозетников в бетон осуществляется внутрь стены заподлицо, а кабель должен свободно входить в отверстия, прорезанные в корпусе. Прежде чем замазать, конец заведенного провода предварительно заматывается изолентой, чтобы на них не попал сырой раствор.

Вмазывать подрозетники нужно замазкой, укладываемой внутрь отверстия в таком количестве, чтобы коробка при установке немного выдавливала ее наружу. Все это фиксируется в нужном положении на короткое время, чтобы раствор начал схватываться. Далее со стены снимаются излишки раствора. После того как гипс полностью высохнет, монтаж подрозетника в бетон будет считаться завершенным.

Иногда установочная коробка слабо удерживается внутри отверстия. Поэтому дополнительно крепить подрозетник в бетонной стене можно с использованием дюбелей, вкручиваемых в четырех местах под углом 45 градусов.

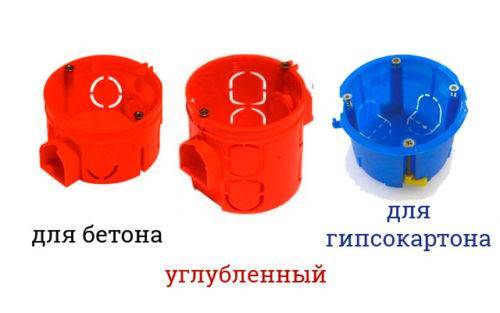

Материалы для изготовления подрозетников

Основным материалом для изготовления подрозетникоя является металл и негорючий пластик.

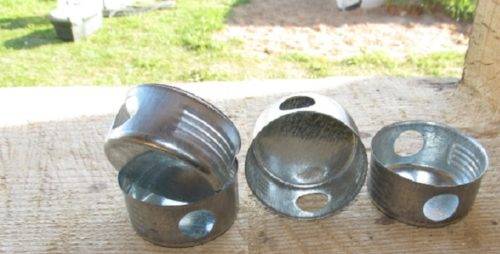

Подрозетники для деревянного домаМеталлические подрозетники штампуются прессом из листового оцинкованного железа.

В большинстве случаев их используют для монтажа скрытой электропроводки в деревянных стенах, это снижает вероятность пожара при коротком замыкании.

Подрозетники для деревянного домаДля декора на деревянных стенах используют подложки на подрозетники

Подрозетники для деревянного домаСовременные пластиковые подрозетники бывают различных форм и размеров, в зависимости от функционального назначения, на какие стены устанавливаются.

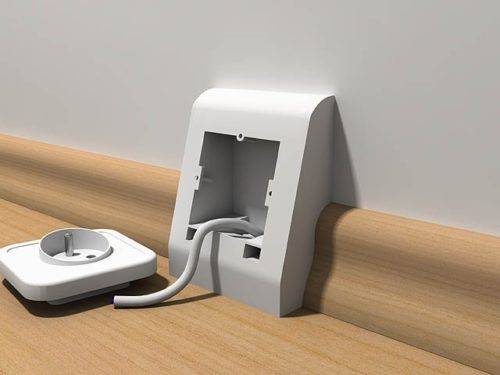

Подрозетники для деревянного домаПластиковые подрозетники для плинтусной проводки имеют квадратный корпус и рельеф, совпадающий с формой плинтуса на задней стенке.

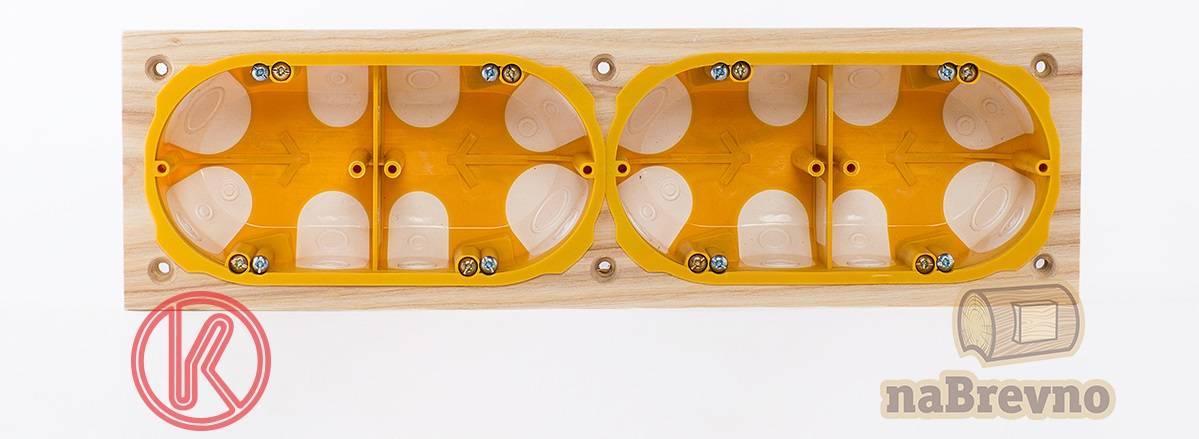

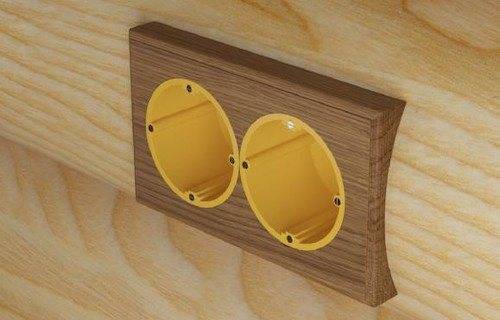

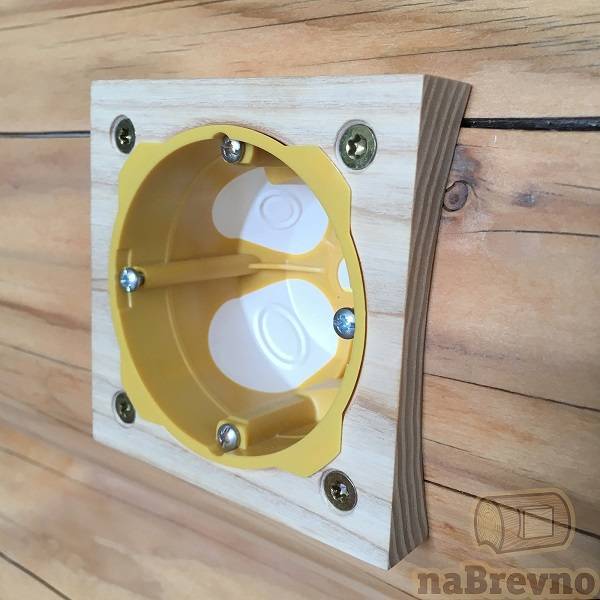

Использование накладок на бревно

При выполнении электромонтажных работ в деревянных домах могут возникнуть определенные трудности, преимущественно из-за бревенчатых стен. Они имеют округлую поверхность, а какая-либо ровная базовая плоскость вообще отсутствует.

Современные производители нашли выход из подобных ситуаций, за счет использования специальных накладок, устанавливаемых на поверхности бревна.

Подрозетники для деревянного дома

Данная конструкция обладает несомненными преимуществами и пользуется широкой популярностью у электротехников:

  • Все изделия этого типа выпускаются сериями, предназначенными для бревен с основными диаметрами 180, 200, 220, 240, 260, 280, 300 и 320 миллиметров. Благодаря широкой размерной линейке создается идеальное сопряжение конструкций практически во всех случаях монтажа.
  • Накладки заранее оборудованы всеми необходимыми отверстиями для крепежа и технологических операций по дереву. Шляпки саморезов в дальнейшем полностью скрываются под установочным изделием.
  • Благодаря красивым материалам, имитирующим натуральную древесину, накладки часто используются в качестве дополнительных декоративных элементов.
  • Накладки изготавливаются из ясеня, обеспечивающего прочность и долговечность изделий в процессе эксплуатации.

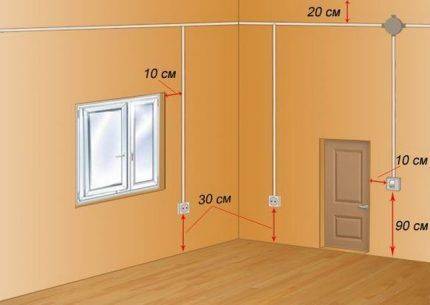

Подготовка и разметка стен для установки подрозетников

Перед тем, как установить подрозетники в бетонную стену, проводят провода, размечают поверхность.

Подробная инструкция разметки мест монтажа включает:

  1. используя рулетку, измеряется расстояние от напольного покрытия (если оно есть) до выбранного места установки коробки. Если покрытия еще нет, то к полученному расстоянию надо прибавить пять сантиметров;
  2. в выбранном месте чертят горизонтальную и вертикальную линии, которые должны пересекаться в условленном месте;
  3. стаканчик подрозетника обводят в данном месте.

Подрозетники для деревянного дома
Перед тем, как установить подрозетники в бетонную стену, проводят провода, размечают поверхность.

Последовательность этапов работ по установке проводки в деревянном доме

Безопасная и правильная последовательность установки проводки и электрики в деревянном доме состоит из следующих шагов:

  • Создание проекта проводки электроснабжения, учитывая пиковую нагрузку всего оборудования здания;
  • Подбор необходимой проводки, силовых агрегатов, работающих от электроэнергии, а также системы креплений (с учетом рассчитанной предельной нагрузки);
  • Монтажные мероприятия, направленные на подключение сети к распределительному щиту, и установка дополнительного оборудования (счетчик, выключатели);Проводка кабелей и проводов согласно утвержденному проекту;
  • Установка розеток, источников света, выключателей и другого необходимого оборудования;
  • Монтаж и подсоединение заземления, а также устройства защитного отключения;

Без хорошего заземления не защитить дом от неприятностей Источник strojdvor.ru

Проведение контрольного тестирования электропроводки.

Создание проекта проводки в деревянном доме должно выполняться в строгом соответствии со сводом правил устройства электроустановок. При выборе и разметке трассы проводки необходимо избегать большого числа изгибов и поворотов.

Если строение имеет характерные архитектурные особенности или же на стенах присутствуют какие-либо препятствия, что вызывает трудности при выполнении протяжки проводов, в таких местах требуется установка специализированных распределительных коробов из металла (сталь/медь). Число таких распаечных чаш должно быть оптимальным, так как любое излишнее соединение, произведенное при соблюдении всех норм и правил, вносит в электрическую цепь элементы ослабления и ненадежности, что в свою очередь пагубно сказывается на безопасности.

Установка таких распаечных коробок обязана производиться с соблюдением следующих норм и правил:

  • Несущие характеристики, а также прочность стен и перекрытий деревянного дома не должны нарушаться во время выбора глубины монтажа труб, через которые будут протягиваться кабеля. Расчет числа и месторасположения изгибов, распределительных коробов и других компонентов ведется таким образом, чтобы в случае надобности, без особых проблем, можно было произвести замену части провода, избежав необходимости в нанесении повреждений и разборки деревянных элементов дома;
  • Выбор диаметра и толщины стенок трубы из металла производится с учетом характеристик проводов, а также их количества. Допускается прокладка как одного, так и нескольких кабелей в одной подводке, но в сумме они не должны занимать более 40% пространства внутри трубы. При этом учитывается именно наружная толщина провода, в том числе и его изоляционный слой;
  • Толщина стенок подводки подбирается в соответствии с сечением кабеля (его жил), проходящего в ней, во время установки проводки в деревянных строениях.
Популярные статьи  Двигатель постоянного тока

Прежде чем проводить протяжку провода в трубе, необходимо произвести измерения на сопротивление изоляционного слоя. Данная манипуляция выполняется, чтобы проверить техническое состояние проводника и его соответствие характеристикам, утвержденным в проекте.

Проверка сопротивления изоляции проводки снизит вероятность возгорания Источник bizlida.by

Процесс проверки помогает определить наличие повреждений изоляционного слоя во время всех этапов обустройства проводки в деревянном доме.

Чтобы обезопасить кабель от нарушения целостности изоляции о концы труб и коробов, выполнение протяжки сопровождается использованием специализированных пластиковых насадок, которые надеваются на торцевые части. По окончании данного процесса проводятся измерительные работы, направленные на предупреждение возможного подсоединения к электросети дефектного провода.

Кабеля, которые используются для проводки в деревянном доме, имеют специальное клеймление. К их свойствам можно отнести защиту от воспламенения при высоких показателях температуры.

Звукоизоляция с переносом розетки

Если меняете встроенную розетку на накладную, запаситесь терпением. Чтобы всё сделать правильно, понадобится несколько дней. Вам придётся в несколько приёмов заполнить раствором освободившуюся нишу, дождаться пока участок высохнет, и лишь затем привинчивать новую розетку.

Если хотите, чтобы перенесённая розетка тоже была скрытой, вам придётся пробивать в бетоне штробу под проводку и высверливать нишу под розетку.

Какие методы и материалы использовать для звукоизоляции межквартирных розеток, зависит от обстоятельств и возможностей владельца. Решение проблемы требует минимальных денежных и временных расходов. Но без знаний и навыков электромонтажа обойтись трудно.

По аналогии с внутренними розетками можно сделать звукоизоляцию монтажной коробки с разводкой проводов по квартире. Обычно она находится под самым потолком посередине общей с соседями стены. Но здесь необходимо участие профессионального электрика. Без него легко перепутать провода и соединить не те концы.

Вряд ли отечественная строительная промышленность в ближайшем будущем изменит технологию производства стеновых панелей. И не смотря на то, что качество монтажных работ с каждым годом растет, жильцам стоит по возможности сразу после вселения выполнить звукоизоляцию розеточных отверстий в рамках мероприятий по благоустройству и подгонке квартиры под свои потребности.

В представленном ниже ролике Вы можете увидеть процесс звукоизоляции розетки с помощью звукоизоляционной мембраны Тексаунд:

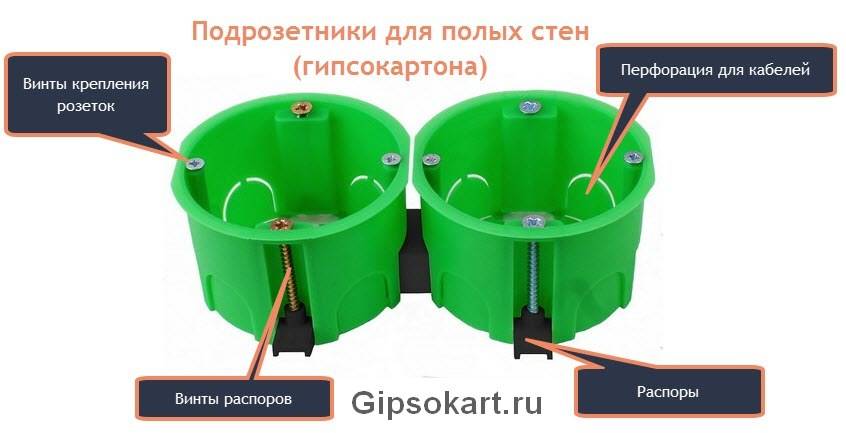

Подрозетники для гипсокартона

Для конструкций из гипсокартона выпускают специальные подрозетники, которые называются подрозетники для полых конструкций (стен). Вот их фото.

Как видите на фото, у них есть специальные прижимы (распоры, «уши), которые цепляются за гипсокартон перегородки при их распоре.

Важно! Все 3 технологических варианта установить подрозетник в перегородку в этой статье, используют подрозетники для полых стен. На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона. Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона

Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона

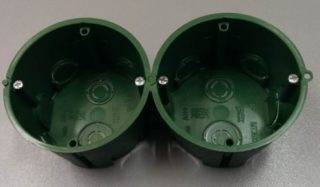

На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона. Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона.

Подрозетники для деревянного дома

Подрозетники для деревянного дома

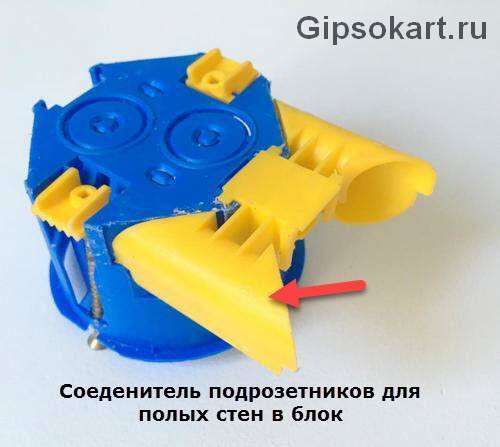

На этом фото, подрозетник для гипсокартона подготовлен для соединения в блок. В отличие от коробок для бетона, которые соединяются специальными выступами, для соединений коробок для гипсокартона нужны специальные соединители.

Подрозетники для деревянного дома

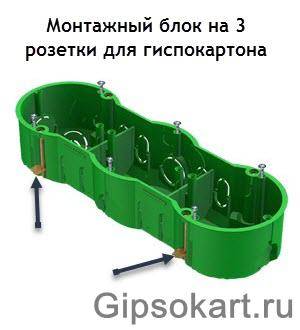

Также, в продаже есть готовые блоки для гипсокартона на несколько розеток.

Подрозетники для деревянного дома

Особенности подключения к существующим электросетям

Первая ситуация, которую мы рассмотрим — строительство производится в непосредственной близости от собственного жилья. Способ электрификации от уже зарегистрированного ввода считается менее затратным и более предпочтительным. На время производства строительных работ расходуется электроэнергия, которая уже присутствует на объекте и оплата за нее происходит согласно заключенному ранее договору. Этот вариант подойдет для временного электроснабжения частного дома.

После возведения нового объекта и, возможно, демонтажа старых построек, возникнет необходимость переоформления договора со снабжающей организацией.

Для этого нужно:

  1. Указать расчетную потребляемую мощность.
  2. У организации получить технические условия и точку подключения для ввода.
  3. Заказать проектную документацию.
  4. Проект согласовать с гостехнадзором.
  5. Выполнить электромонтажные работы.
  6. Вызвать электролабораторию для оценки и составления акта испытания.
  7. Заключить договор с энергосбытом, сдать в эксплуатацию объект.

Все документы предоставлены на фото:

Учтите, для того, чтобы сделать временную электропроводку, также потребуется оформить этот пакет документов.

В тех случаях, когда строительная площадка находится вдали от линий электропередач, потребуется строительство новой ВЛ (или прокладка кабеля). Для этого нужно обратится в электросетевую организацию и написать заявление на технологическое подключение, после чего вам должны выдать ТУ. После оформления документов вы должны выполнить условия ТУ и повторно обратится в сетевую организацию, для подключения щита на трубостойке и пломбировки приборов учета. Подробнее о подключении рассказано в видеоролике:

Ввод на объекте нужно делать, как для постоянной эксплуатации. Для этого нужно установить щиток наружного антивандального исполнения с классом защиты IP54. Ящик устанавливают таких габаритов, чтобы была возможность установки счетчика и аппаратов защиты, розеток и шин заземления. Также нужно предусмотреть место для резервного электроснабжения.

При строительстве в пределах некоммерческого товарищества стоимость услуг для коллективных подключений обходится значительно дешевле дачным, садоводческим и гаражным кооперативам. У них имеется трансформаторная подстанция, к которой есть возможность подключиться. Многие коллективы уже устоялись и сформировались. Ремонт и модернизация оборудования производилась за их счет, установка опор, трансформаторов, прокладка ВЛ. Вновь появившимся застройщикам могут предъявить денежную компенсацию от уже проведенных работ и проведенной модернизации части оборудования.

Еще одну ситуацию, которую хотелось бы рассмотреть — временное электроснабжение частного дома от соседей. Если от независящих от вас причин электрификация отлаживается, а сроки поджимают, то стоит договориться с соседями. Если такой добрый человек нашелся, через дополнительный прибор учета происходит подключение электроснабжения на период ремонта и стройки. Заранее оговаривается величина отпускаемой мощности (контроль по прибору учета) и установка защитного ограничительного устройства. Таким способом легче всего сделать временную проводку на участок.

Кстати, немного хотелось бы отойти от темы и предложить вам ознакомиться со способами временного электроснабжения квартиры. Узнайте, что можно сделать, если отключили свет в квартире за неуплату.

Отдельно нужно рассмотреть такой способ снабжения электричеством, как подключение электрогенератора.С технической точки зрения генераторные установки обеспечивают качественную электроэнергию. Строители используют их по своему усмотрению и ни от кого не зависят. Недостаток — это высокая стоимость произведенной электроэнергии. К такому виду снабжения в основном прибегают в начале строительства, когда со временным снабжением произошла заминка на этапе оформления документов.

Популярные статьи  Что такое тепловое реле

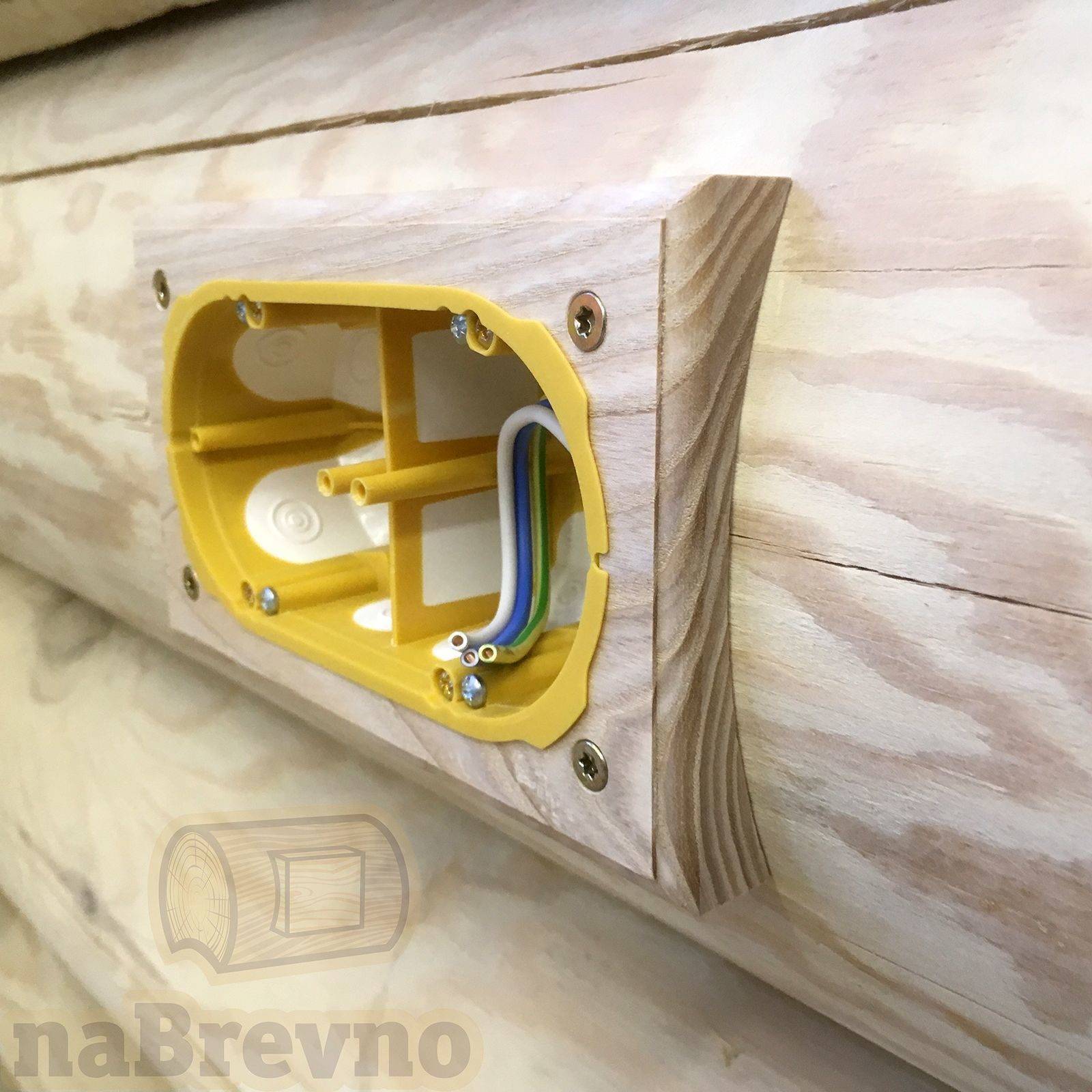

Использование накладок на бревно

При выполнении электромонтажных работ в деревянных домах могут возникнуть определенные трудности, преимущественно из-за бревенчатых стен. Они имеют округлую поверхность, а какая-либо ровная базовая плоскость вообще отсутствует.

Современные производители нашли выход из подобных ситуаций, за счет использования специальных накладок, устанавливаемых на поверхности бревна.

Данная конструкция обладает несомненными преимуществами и пользуется широкой популярностью у электротехников:

  • Все изделия этого типа выпускаются сериями, предназначенными для бревен с основными диаметрами 180, 200, 220, 240, 260, 280, 300 и 320 миллиметров. Благодаря широкой размерной линейке создается идеальное сопряжение конструкций практически во всех случаях монтажа.
  • Накладки заранее оборудованы всеми необходимыми отверстиями для крепежа и технологических операций по дереву. Шляпки саморезов в дальнейшем полностью скрываются под установочным изделием.
  • Благодаря красивым материалам, имитирующим натуральную древесину, накладки часто используются в качестве дополнительных декоративных элементов.
  • Накладки изготавливаются из ясеня, обеспечивающего прочность и долговечность изделий в процессе эксплуатации.

Подрозетники конкретных производителей

В зависимости от бренда-изготовителя изменяются размеры изделий. При прокладке электрики конкретного бренда нужен подрозетник их же производства.

Schneider Electric

Подрозетники для деревянного домаSchneider Electric

Продукция российского бренда имеет стандартный диаметр 65 мм и глубину 45 мм, но встречаются и модели с 65х60 мм. Полипропиленовые детали подходят для установки в сплошные стены, в т.ч. в газосиликатный кирпич. Огнестойкие, выдерживают температуры до 650 градусов.

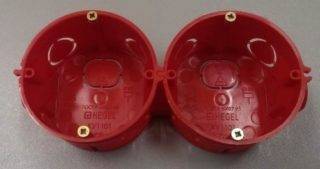

Hegel

Подрозетники для деревянного домаHegel

Тамбовская компания выпускает подрозетники для монтажа переключателей и диммеров. Детали габаритные, их глубина составляет 60 мм, а диаметр 68 мм. Есть варианты 68х40 и 68х45 мм. Пропиленовые износостойкие короба можно соединять в мультибоксы. В линейке производителя присутствуют модели для гипсокартонных, полых стен, кирпича и бетона.

LeGrand

Если нужен габаритный подрозетник 70х65 мм или 80х50 мм, стоит присмотреться к продукции французского бренда. Стандартные изделия бывают 68х40 и 68х60. Подходят для групповой и одиночной установки. Рамка для розеток монтируется в пол, стены, столешницы, потолки. Корпус изделий пластиковый, форма и тип крепежа зависят от серии.

Требования к подрозетникам

На самом деле не существует единого свода правил, где будет описан подробно процесс монтажа коробки для скрытой установки розеток. Правила устройства электрических установок требуют только, чтобы были соблюдены общие требования по пожарной безопасности и электрической безопасности. В таком случае установка коробки под розетку ничем не будет отличаться от установки распределительной коробки. Есть определенные строительные нормы и правила, которые известны как СНиП, и они определяют геометрию размещения розеток и подрозетников внутри помещения. Также не забывайте, что никто не отменял здравый смысл.

  1. Материал самих коробок должен быть прочным, чтобы быть способным выдерживать усилие, с которым будет выниматься вилка из розетки. Более того, корпус не должен выдергиваться из стены с розеткой, и для этого на подрозетниках, которые предназначены для установки на строительную смеси (обычно это алебастр или гипс) есть отличные ребра, пазы и зацепы на внешней стороне. Отверстия технологического характера для заведения проводки тоже используются в качестве элементов фиксации.
  2. В такие щели попадает раствор, который поход на пасту, и после высыхания вы можете выдернуть корпус, но тогда сломаете пластик или лишь часть стены.

  3. Для выполнения установки подрозетников в бетон можно использовать и пластмассовые изделия, и именно из этого материала изготовлена большая часть элементов для розеток. С одной стороны это совсем недорого, а с другом – пластик представляет собой диэлектрик, и не будет разрушаться из-за воздействия влаги.
  4. На внутренней стороне коробок должны быть отформованы ребра для того, чтобы крепить розетку. Большинство из нас помнят квартиры времен советской перестройки, в которых даже при малейшем усилии розетки уже выпадали из стен. ранее такие подрозетники делали из металла, но мало того, что это не является безопасным, так еще и то, что за гладкую поверхность не получалось зацепить распорные направляющие на розетке.
  5. Более того, подрозетники оснащены посадочными отверстиями для винтовых креплений.
  6. Пластик, из которого изготовлены подрозетники, не должен гореть. С точки зрения стен (из бетона или кирпича) такое требование является бессмысленным, но от горящей розетки могут загореться обои на стенах или мебель, расположенная рядом.

Вовсе необязательным, но весьма полезным требованием будет возможность соединить между собой несколько розеток на стандартных фиксаторах. Это даст возможность собрать конструкцию с любой длиной.

Основные правила монтажа подрозетников

Прежде чем произвести монтаж подрозетника, необходимо выбрать место его установки. Но поскольку розетка — источник повышенной опасности, к ее размещению в некоторых помещениях предъявляются специальные требования, прописанные в «Правилах устройства электроустановок» (ПУЭ).

Согласно ПУЭ:

  • от электрической розетки до трубы, по которой проходит газ, должно быть расстояние не менее 50 см;
  • розетки в ванной комнате можно устанавливать на отдалении не менее 60 см от источника брызг (умывальника, душа, ванны);
  • монтаж выключателей рекомендовано производить с той стороны, где располагается дверная ручка, при этом расстояние от устройства до пола должно быть до 100 см;
  • нельзя устанавливать розетки в саунах, банях, помещениях, где производится стирка.

Для остальных помещений особых правил не существует. Размещать розетки нужно таким образом, чтобы их использование было удобно всем членам семьи.

Также необходимо руководствоваться требованиями безопасности, и устанавливать устройства с учетом месторасположения электробытовых приборов в доме, чтобы их шнуры доставали до розеток без использования удлинителей.

Частые ошибки

монтаж подрозетников рекомендуется делать после штукатурки стен

В противном случае, у вас может не получиться выставить розетку заподлицо. А еще за счет пары лишних сантиметров штукатурки, вам запросто может хватить глубины, и вы так и не дойдете до арматуры.

Однако, не всегда получается соблюсти такую последовательность ремонтных работ. Например, если у вас будет уложена штукатурная сетка, в качестве армирования по некоторым основаниям (типа газоблоков), то нарезка штроб вдоль нее, сводит на нет смысл всего армирования.

Поэтому если другой возможности у вас нет, то придется придерживаться определенной технологии установки подрозетников до штукатурки. Вот хороший, качественный пример такой работы:

установка розеток в бетонную стену без подрозетника

Как уже говорилось выше, это противоречит правилам. И если поначалу все и будет работать исправно, то в дальнейшем ждите проблем (стены начнут бить током, или будет срабатывать УЗО).

обязательно проверяйте горизонтальность установки строительным уровнем

Место крепления шурупов по бокам, должно быть строго параллельно полу. Иначе при монтаже розетки, вы не сможете закрепить ее ровно.

В первую очередь это касается целых блоков, объединяющих в своей конструкции по 2-3-4 подрозетника. Если у вас отверстия большие и вырезаны болгаркой или штроборезом, в них всегда проблематично идеально поймать горизонт.

Раствор будет плыть, а коробка уходить на 1-2мм со своего посадочного места. Можно конечно прикупить специальный шаблон для установки большого блока.

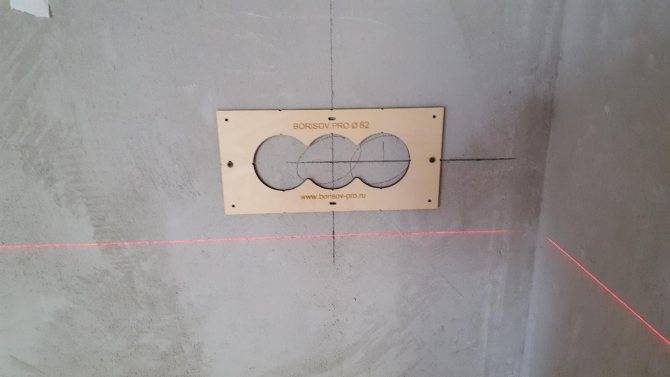

Но проще воспользоваться данным не хитрым приспособлением.

Ничего вам уже не будет мешать, ни жесткий провод, ни его количество, ни отсутствие опыта, ни диаметр посадочного отверстия.

Популярные статьи  Дистиллятор своими руками

использование монтажной пены вместо раствора

Большинство разновидностей монтажной пены не удовлетворяет нормам противопожарной безопасности (должна быть пена класса В1). Не говоря уже о ремонтопригодности такого варианта.

Кроме того, пена не придает стенкам коробки необходимой жесткости и насколько прочно в ней будет сидеть розетка остается большим вопросом. Поэтому никогда не ленитесь разводить раствор и применять алебастр, гипс или другие смеси.

неправильная укладка кабеля

При укладке кабеля контролируйте его положение. Он не должен проходить через те места, где в будущем будут распираться крепежные усики розетки.

Часто именно этими усиками и прокалывают изоляцию проводов, после чего напряжение оказывается на корпусе!

выскакивание подрозетника из стены

Если уже смонтированная в стену коробочка выскочили из стены, а снаружи поклеены обои и нет возможности и желания марать все раствором, то воспользуйтесь саморезом. В основание подрозетника закручиваете дюбель и притягиваете его к задней стенке.

Однако все равно такой вариант считается временным. При тугом выдергивании вилки из розетки, всю конструкцию опять может вырвать с корнями.

арматура в несущей стене

Резать арматуру в несущей стене, если она попала на место установки будущей розетки запрещено. Однако вы просто физически не сможете избежать этого, при монтаже блока подрозетников, состоящего из нескольких штук.

Если речь идет о единичной розетке, то здесь можно и нужно отступать пару сантиметров и выбирать новое место, либо расширять существующее.

сверление алмазной коронкой на полную глубину со вставленным сверлом

Сверло после прохождения направляющих 5-10мм необходимо вытаскивать. Без удара, оно у вас практически не будет работать, а только мешать.

Установка в гипсокартон

Подрозетники для деревянного дома
Установка подрозетника в гипсокартон

Для гипсокартонных поверхностей используется стандартный тип деталей диаметром 68 мм и глубиной 45 мм. Если позволяет толщина перегородок, устанавливаются элементы глубиной 60-62 мм. Конструкции заменяют распределительный короб, исключают излишнюю нагрузку на тонкий материал.

Пластиковый подрозетник должен иметь 4 винта с расстоянием 83 мм между каждыми. Пара используется для крепления рабочих деталей розетки. Вторая пара – для фиксации изделий на гипсокартон.

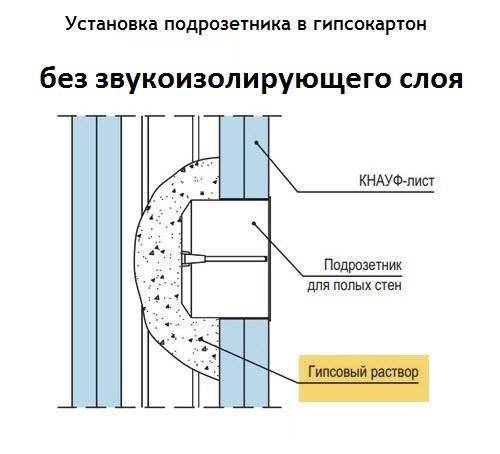

При установке листов без звукоизоляции

Подрозетники для деревянного дома

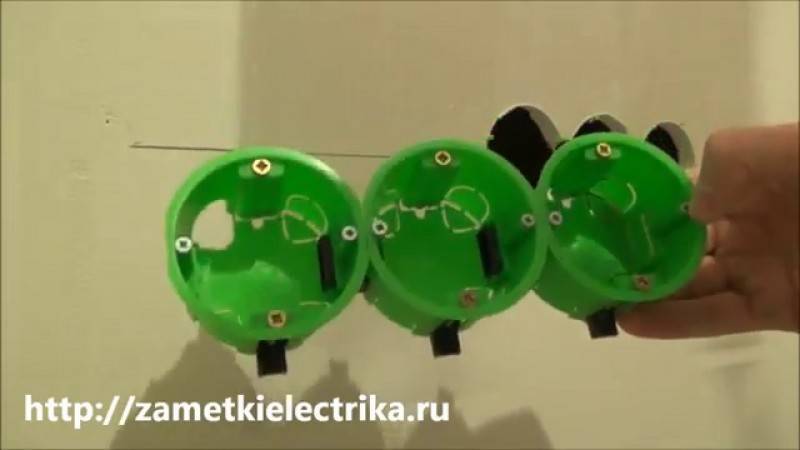

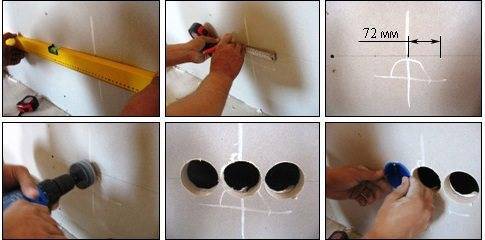

Монтажные работы осуществляются по следующему алгоритму:

  1. Производится разметка с учетом расположения профилей каркаса ГКЛ. Высота розетки от пола – 30 см, высота выключателя – 90 см.
  2. При необходимости монтажа блока от центральной части первого «подстаканника» отступается 71 мм и отмечается центр второго.
  3. Проделываются посадочные ниши дрелью или шуруповертом с коронкой 67 мм в диаметре.
  4. Удаляются боковые заглушки. С первого подрозетника снимается одна, со второго – две, с третьего – одна.
  5. Конструкция объединяется посредством установки переходника в посадочную нишу. Элемент защелкивается.
  6. Для монтажа подрозетников удаляются перегородки между отверстиями, пластиковая заглушка канцелярским ножом или пилкой.
  7. Детали заводятся в ниши по диагонали – так крепежные лапки не сломаются.
  8. Кабель питания протягивается через отверстие заглушки, а потом вставляется блок.
  9. Фиксаторы закручиваются отверткой.
  10. Симметричность мультибокса проверяется уровнем.

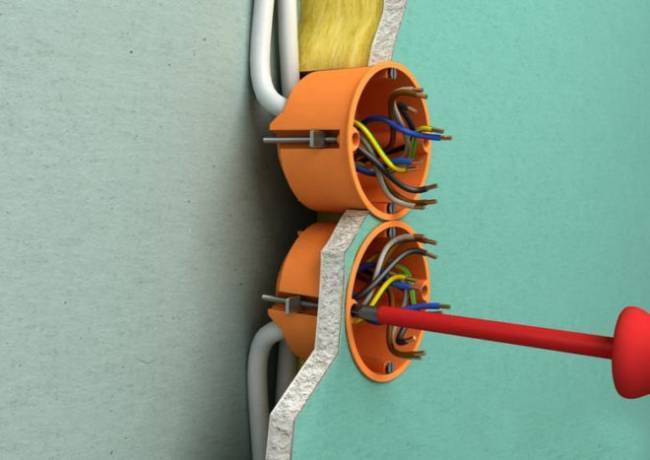

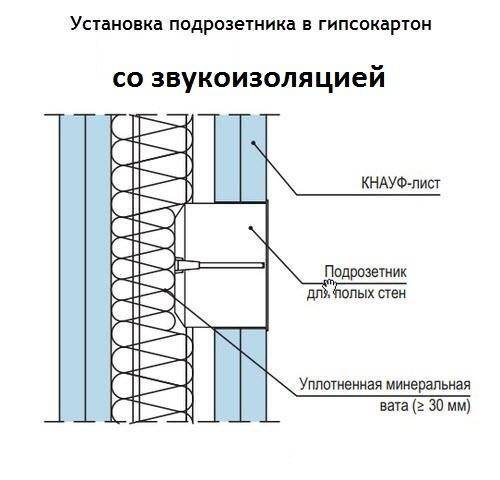

При наличии звукоизолирующего слоя

Подрозетники для деревянного дома
Устанавливать подрозетники нужно исключительно на собственные технологические лапки:

  1. Просверливаются ниши в ГКЛ по горизонтальной разметке.
  2. Ослабляются распоры гипсокартона.
  3. Проламываются отверстия в подрозетнике для заводки кабелей питания.
  4. Коробку ставят в готовую нишу.
  5. Закручивают распорные винты.
  6. Подрезается конец провода на 15 см.

С целью предотвращения выпадения подрозетника можно организовать для него индивидуальный короб из полос ГКЛ 10х10 см.

Основные правила монтажа подрозетников

Прежде чем произвести монтаж подрозетника, необходимо выбрать место его установки. Но поскольку розетка – источник повышенной опасности, к ее размещению в некоторых помещениях предъявляются специальные требования, прописанные в «Правилах устройства электроустановок» (ПУЭ).

Согласно ПУЭ:

  • от электрической розетки до трубы, по которой проходит газ, должно быть расстояние не менее 50 см;
  • розетки в ванной комнате можно устанавливать на отдалении не менее 60 см от источника брызг (умывальника, душа, ванны);
  • монтаж выключателей рекомендовано производить с той стороны, где располагается дверная ручка, при этом расстояние от устройства до пола должно быть до 100 см;
  • нельзя устанавливать розетки в саунах, банях, помещениях, где производится стирка.

Для остальных помещений особых правил не существует. Размещать розетки нужно таким образом, чтобы их использование было удобно всем членам семьи.

Также необходимо руководствоваться требованиями безопасности, и устанавливать устройства с учетом месторасположения электробытовых приборов в доме, чтобы их шнуры доставали до розеток без использования удлинителей.

Вам также может быть интересна информация о нюансах монтажа розетки для стиралки или розетки для электроплиты.

Подрозетники для деревянного дома Рекомендуемые места установки розеток и выключателей в комнате с точки зрения практичности и удобства

Открытая проводка — особенности монтажа

Если деревянный дом уже построен, но возникла необходимость заменить в нем проводку, то это можно сделать без пропиливания штроб в деревянных перегородках, которые зачастую и сами по себе не слишком толстые и прочные.

Открытая проводка в деревянном доме вполне возможна. Вот несколько вариантов.

Можно провести кабель непосредственно по стене дома, заключив его в стандартную пластиковую гофру или металлическую гибкую броню. Открытый способ допускает такой метод проводки, поскольку очаг возгорания в случае короткого замыкания будет виден сразу. Пожара внутри стены не произойдет.

Крепление на стену осуществляется обычными клипсами для гофры.

Проводка в типовых кабель-каналах — тем же методом, что и для квартиры, только между кабель-каналом и деревянной стеной должна быть предусмотрена негорючая прокладка из асбеста или, например, войлока. Разновидностью такой проводки является проводка, замаскированная под плинтус.

Ретро-проводка в деревянном строении — свежий взгляд на старые методы. Проводка крепится на стене деревянного дома на керамических или пластиковых (негорючих) изоляторах, с сохранением просвета не менее чем в 10 мм от стены. Используется специальный, «под старину», витой силовой провод и розетки такого же стиля.

Возможна также открытая установка системы из металлических труб.

Что недопустимо при монтаже проводки в деревянном доме

Неквалифицированное выполнение работ с электропроводкой ставит под угрозу не только целостность деревянного дома, но и жизни его обитателей.

Наиболее встречающейся ошибкой, является выполнение скрытой проводки, с последующей ее прокладкой по деревянным основаниям, в пустотах перекрытий, под плинтусами, а также обшивкой потолка и стен.

Ни в коем случае нельзя производить скрытую установку электропроводки с использованием пластикового короба и труб.

Короткое замыкание может закончиться не просто обугливанием проводов Источник innotechnews.com

С течением времени изоляция проводов получает микроповреждения из-за перепадов температур, смены влажности воздуха и деформации. Впоследствии оголенные участки параллельных проводников могут вызвать короткое замыкание, что приведет к пожару, а в случае его возникновения под обшивкой, тушение традиционными средствами будет бесполезно.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Подключение духового шкафа (духовки) к электросети
подключение духового шкафа к электросети
Подрозетники для деревянного дома
