Подключение двойной розетки своими руками
Современное понятие сдвоенной розетки не совсем однозначно. Многие из нас еще воспринимают такое устройство, как несколько отдельных розеток, размещенных вплотную друг к другу. Однако, подобный вариант не слишком эстетичен, а порой требует еще и расширения существующей в стене ниши для монтажа дополнительного подрозетника.
Совсем другое дело, когда двойная розетка выполняется в виде моноблока, и ею вполне можно заменить установленный на том же месте старый прототип. В худшем случае придется демонтировать для замены существующую установочную коробку, но если это сделать аккуратно, процесс не приведет к глобальному переклеиванию обоев или перекраске всей стенки.
Монтаж подрозетника

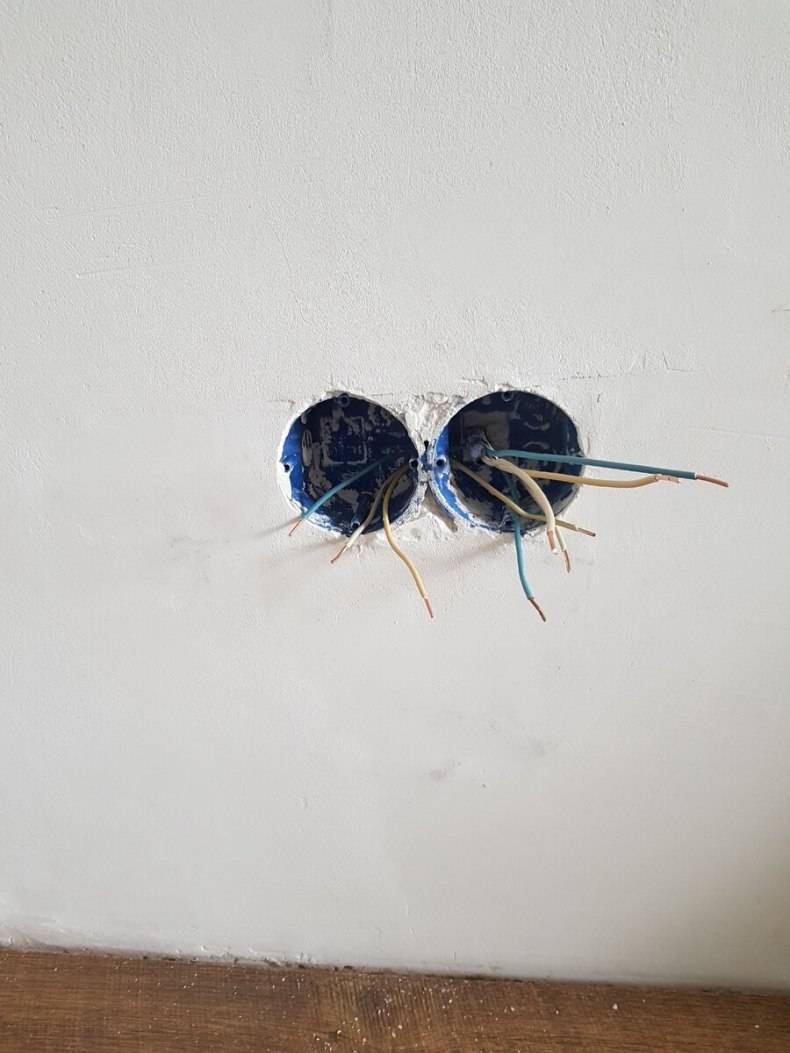

По сути, здесь надо просто вмуровать подрозетники в стену, но сделать это так, чтобы установленный пластиковый стакан своей верхней частью был вровень с ее поверхностью.
Готовится цементный или гипсовый раствор и шпателем намазывается на внутреннюю поверхность полученных отверстий. Затем туда вставляется подрозетник (перед этим в него надо не забыть завести провод) и выравнивается. При этом из стены выдавится некоторое количество раствора – его желательно убирать не сразу, а через несколько минут, когда он начнет застывать. Осталось немного подровнять полученный шов шпателем и ждать когда смесь полностью застынет – в зависимости от используемого материала это займет от получаса до суток.
Подробнее о монтаже подрозетника смотрите в этом видео:
Подключение розеток к силовому кабелю
Практикуется методом шлейфа, ответвления. Одиночные разъемы электрических проводов без заземляющего контура подключаются к фазным, нулевым клеммам. Две и более – шлейфом, когда фазный проводник от первой с помощью перемычек подключается ко второй и последующим. Недостаток – обрыв первого отключает последующие электрические гнезда. Практикуется замена перемычек проводником, петлевая форма которого присоединяется к клемме первой муфты, подрезается, выполняется скрутка.
Проводник присоединяется очищенной от изоляции частью к заземлению следующего разъема, укладывается в глубокий (68 мм) фиксатор. Подсоединение проводов рекомендуется проводить безвинтовым способом с помощью гильзования опрессовкой, что гарантирует длительность безаварийной эксплуатации розетки. Ненужная часть гильзы откусывается, место соединения защищается термоусаживаемой трубкой, сжимающей гильзу при повышении температуры. Используется изоляционная лента. Способ ответвления предохраняет от пристального внимания контролирующих органов. Устройство укрепляется в монтажной коробке при помощи металлической пластины – суппорта.
Правильные действия при установке подрозетников влияют на их надежность. Они укрепляются распорными лапками с острыми окончаниями, закрепляемыми к стенкам монтажной коробки. В большинстве случаев такого результата не наступает, поэтому необходимо использовать самонарезающие шурупы, вкручивая их в прямоугольное кольцо с отверстиями. Саморезы входят в комплект продаваемых электромеханических деталей. При этом распоры из фиксатора вынимаются. Не рекомендуется использовать разгибание лапок, подкладывание под них резины, наждачной бумаги. Не выход из создавшегося положения поддерживать разъем электрического провода рукой при выключении розетки, использование таких способов приводит в конечном счете к ослаблению прилегания, расшатыванию устройства, выпадению муфты из стены. Принимаемые меры к исправлению создавшегося положения приведут к обесточиванию помещения квартиры.
Высокое потребление электрических приборов приводит к использованию тройных розеток, позволяющих подключать несколько устройств в одну точку. Смонтировать их можно из трех обычных, закрыв накладной рамкой с соответствующим количеством отверстий. Такие устанавливаются в большинстве случаев в месте приготовления и приема пищи. Чтобы не нарушить дизайн помещения, они часто маскируются панелью телевизора.

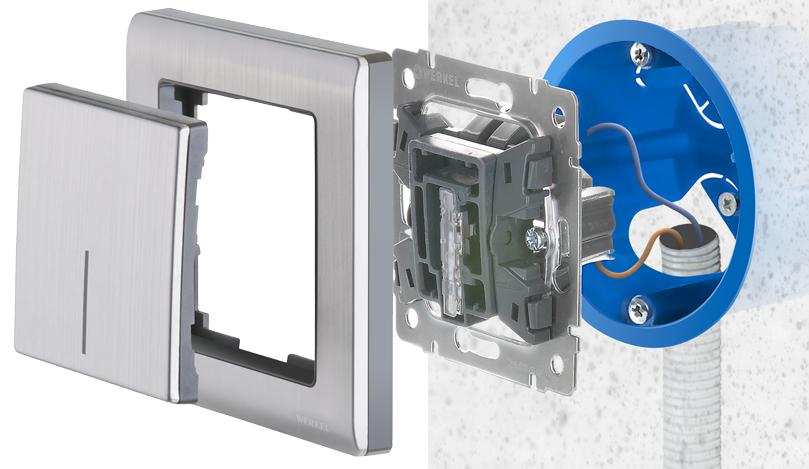

Монтаж и подключение розетки и выключателя
Крепить устройства необходимо аккуратно, чтобы все соединения были верными и предельно надежными. Проводка в доме чаще всего разделяется на два или три основных провода:
- ноль рабочий – N (преимущественно синего цвета);
- фаза – L (коричневый);
- заземление (ноль защитный) – PE (желто-зеленый).
Но опираться на цвет можно только в том случае, если распределение изначально выполнено по этому правилу. Чтобы сделать все без ошибок, для каждого устройства существует своя последовательность подключения.
Если выключатель последовательно встраивается в цепь с лампочкой, то розетки принято подключать параллельно. Также необходимо предварительно выяснить тип проводки. Дело в том, что в старых многоквартирных домах отсутствует отдельный отвод на заземление, но присутствует зануление. В такой ситуации клемма для подключения PE остается свободной, а желто-зеленая жила (если она имеется) подгибается и изолируется.
Проще всего монтировать розетки. Стандартная технология:
- Выведенные из коробки провода обрезаются до нужного размера, концы зачищаются. Учитывается, что все должно свободно помещаться внутри модуля.
- Снимается внешняя пластиковая накладка, для этого выкручивается центральный шуруп.
- Внутренняя основа чаще всего совмещает металлическую пластинку и элемент с контактами. Для подключения жил выкручиваются винты, которые освобождают разъемы.
- Фаза и ноль подсоединяются в любом порядке и хорошо притягиваются.
- Далее необходимо прикрепить и выровнять рамку и зафиксировать сверху накладку с проемами для вилки.
Перед подключением розетки все 3 провода следует проверить на наличие напряжения индикатором. Выключатели на гипсокартонные стены следует ставить несколько иначе. Основное отличие в том, что на разрыв (на контакты) подводится именно фаза. Прибор будет работать и при подключении нуля, но в этом случае светильник всегда будет находиться под напряжением.
При монтаже выключателя на разрыв ставится фазный провод, обнаружить его можно при помощи индикатора, под напряжением лампочка индикатора должна светиться
Основные разновидности
Перед тем как установить подрозетник, нужно выбрать именно те изделия, которые действительно необходимы. Существует несколько видов этих изделий, отличающихся собственными параметрами и техническими характеристиками.
В зависимости от того, где их будут устанавливать, подрозетники различаются следующим образом:
- Стандартные коробки, устанавливаемые в большинстве конструкций. Изготавливаются в виде пластикового стакана, в нижней части которого имеются прорези под кабели и провода. Эти же прорези способствуют улучшенной фиксации подрозетника в железобетонной стене при схватывании гипсового или алебастрового раствора.
- Изделия, позволяющие установить подрозетник в стену из гипсокартона. В целом конструкция напоминает стандартную, за исключением лапок, с помощью которых осуществляется притягивание дна к поверхности. В процессе закручивания винтов, лапки постепенно поднимаются вверх и надежно прижимают подрозетник изнутри к гипсокартону.
- Монтажные коробки, применяемые в монтажных конструкциях. Как правило, это металлические конструкции, выпускаемые в ограниченном количестве и ассортименте. Для подрозетников этого типа существуют свои требования.
Большинство выпускаемых розеток свободно устанавливаются в монтажные коробки, диаметром 50 мм. Помимо классической круглой формы, некоторые виды подрозетников выпускаются квадратными, прямоугольными, многосекционными, предназначенными для установки в бетон или кирпич.
Выбор и замена подрозетников выполняется с учетом такого параметра, как петля запаса. Он означает возможное количество проводов, располагающихся за розеткой или выключателем. Обычно средняя длина такой петли составляет до 20 см. Запас провода необходим на случай замены розеток, при выполнение распайки в подрозетнике, подрезают жилы, зажатые в клеммах. Если запаса не будет, придется наращивать провод с помощью клеммников, сварки, пайки или скруток. Поэтому излишки провода складываются и размещаются на дне коробки.
Что касается отверстий, чтобы вставить и вывести проводку, то их не стоит использовать все, которые намечены в коробке. Это приведет к попаданию крепежного раствора внутрь изделия, а в дальнейшем туда будет попадать пыль и мелкий мусор со стены.
Проделывание отверстий
Существует три способа создания отверстий в стене:
- С помощью коронки по бетону.
- С использованием ударной дрели, перфоратора и победитового сверла.
- С применением болгарки (угловой шлифмашины).
Первый вариант (коронка по бетону)
Данный способ можно считать самым часто применяемым. Для проделывания отверстий используется специальное устройство — коронка по бетону, надеваемая на перфоратор.
Режущий элемент коронки представляет собой деталь с алмазным напылением. Можно использовать победитовые насадки. Сверхпрочный материал позволяет легко разрушать любую твердую поверхность. Пропил получается ровным и округлым. Во внутренней части насадки располагается сверло по бетону, предназначенное для центровки режущего элемента.
Ставим сверло на заданную точку и начинаем погружать коронку в материал. Когда пропил завершен, выдалбливаем остатки бетона. Для этого используем молоток и зубило.
Второй вариант (дрель, перфоратор, победитовое сверло)
Если нет насадки-коронки по бетону, отверстие для розетки можно проделать победитовым сверлом. Лучше всего проделывать отверстие перфоратором, а если инструмент отсутствует, подойдет и ударная дрель. В последнем случае процесс будет более трудоемким.
Окружность просверливается по заранее нарисованной линии. Шаг делается минимально возможный. Чтобы контролировать глубину погружения, рекомендуется использовать изоляционную ленту, привязанную к сверлу. Как и в первом варианте, доделываем работу с помощью молотка и зубила.
Третий вариант (болгарка)
Болгарка — не лучший способ проделывания круглых отверстий, а больше подходит для создания квадратов. Однако при отсутствии другого инструмента можно сделать отверстие для розетки в стене и с помощью болгарки.
Подбираем специальный диск — по бетону. Вычерчиваем квадрат вместо окружности. Делаем 4 пропила в стене по начерченным линиям. Глубина пропилов чуть превышает размер подрозетника. Убираем остатки бетона молотком и зубилом.
Подгонка отверстия под размер подрозетника
Когда отверстие выполнено, проверяем, насколько подходит под него подрозетник. Поскольку отверстие изначально делалось больше диаметра подрозетника, проблем с шириной возникнуть не должно. Основные усилия обычно прикладываются к подгонке нужной глубины.
Доводим отверстие до глубины, при которой подрозетник будет утопать в нише примерно на 5 миллиметров. Запас по глубине предусматривается с учетом закладки в отверстие фиксирующего материала (гипсового или алебастрового раствора). Кроме того, определенное место займет изгиб провода, подходящего к устройству.
Благодаря подгонке глубины установленный подрозетник будет спрятан в отверстии вместе с наружной юбкой. Это позволит установить устройство в одной плоскости со стеной. Если же юбку не утопить, в итоге получится зазор розеточной рамки от стены на 1 – 2 миллиметра.
Установка розеточного блока
Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.
Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.
Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.
Схема подключения розеточного блока
Ниже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:
На фото ниже пример розетки фирмы Sedna для розеточного блока:
А вот так выглядит рамка для розеточного блока на четыре гнезда:
Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:
Перемычки — фаза, ноль и заземление для соединения розеток в блоке
Места подключения жил кабеля в розетке:
Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:
Все розетки установлены и подключены:
Установка передних панелей розеток и рамки завершена:
Кирпичная стена, подрозетники, штукатурка и кафель
Последовательности действий при установке подрозетников в обычную кирпичную стену несколько отличается от работ по чистому бетону. Все приемы, инструменты и материалы здесь используются такие же, но есть некоторые нюансы, выполнение которых надо обдумывать заранее.
Подрозетник должен быть установлен заподлицо к внешней части стены. Если на бетон клеятся обои, то на кирпичную стену будет укладываться слой штукатурки. Конечно можно заранее прикинуть какая будет толщина штукатурки и вынести подрозетник немного вперед, но мороки при этом будет на порядок больше, чем при простой установке. Когда же планируются розетки в ванной или на кухне, где дополнительно будет уложена плитка, то расчеты еще больше усложняются.
Долгий и сложный путь решения проблемы заключается в тщательных измерениях после каждого этапа работ – размечается место, к нему подводится проводка, накладывается штукатурка, в ней вырезается отверстие, потом то же самое делается с плиткой во время ее укладки.
Гораздо проще будет сделать первоначальное углубление в стене, куда можно будет спрятать провод (его желательно плотно скрутить и закрепить по центру). Дальше закрыть отверстие крышкой – ее можно даже вырезать из плотного картона, запомнить «координаты» будущей розетки и теперь можно шпаклевать. Если будет укладываться плитка и надо выдержать симметрию, то нелишне будет заранее прикинуть, каким рисунком она будет укладываться в этом месте.
В этом видео показано как установить подрозетники на гипсовую штукатурку:
Когда штукатурка или плиточный клей застынут, то начинается непосредственно монтаж самого подрозетника – одного или для блока розеток. По нужным координатам аккуратно, чтобы не зацепить провод, высверливается отверстие (если это плитка, то в момент сверления надо непрерывно поливать коронку или сверло). Дальше выполняется стандартная установка выбранных подрозетников – накладывается замазка, в нее утапливается сама коробка, счищается лишний раствор и после его застывания все готово к монтажу розетки.
Длина зачистки изоляции
При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.
Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.
Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.
Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.
С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.
А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.
Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.
Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.
Хотя у каждой марки, есть как свои преимущества, так и недостатки.
Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.
Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.
На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.
Но обычно, оголенная часть жилы не должна превышать 8-10мм.
Длина проводов торчащих из подрозетника выбирается исходя из:
удобства монтажа
глубины подрозетника
Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.
Установка в бетонную стену
Устанавливать подрозетники в бетон или в кирпичную стену приходится чаще всего, так что методика такого монтажа отработана до мелочей и все возможные способы давно испробованы:
Установка подрозетников в бетон начинается с разметки. Если розетка на стене планируется одна, то плюс-минус сантиметр роли не сыграет, но когда устанавливается блок розеток, то от правильности разметки зависит насколько ровно он будет впоследствии выставлен.
Здесь есть простое правило – лучше нарисовать карандашом метку, размером большую чем коронка – если отверстие окажется немного смещенным от центра, то все еще можно выровнять, когда придет очередь вмазывать подрозетники на место.
- Дальше производится сверление отверстий подрозетников в бетоне – когда разметка сделана правильно и есть нужный инструмент, то проблем возникнуть не должно. Правильно выполненный монтаж стандартных подрозетников в бетонной стене подразумевает сверление отверстия миллиметров на 5 больше, чем сам устанавливаемый подрозетник. Если нет коронки для сверления бетона, то можно использовать обычное сверло с победитовым наконечником – по периметру размеченной окружности высверливаются отверстия, а внутренняя часть выбивается. Если дрель или перфоратор отсутствуют, но есть болгарка, то для подрозетников в бетоне допускается сделать прямоугольное отверстие – все равно их надо вмазать в стену раствором.
- Примерка подрозетника. Установить подрозетник в бетонную стену надо заподлицо, а также проверить чтобы в него свободно заходил кабель. Так как дальше в отверстие будет накладываться замазка, то конец провода лучше заранее замотать изолентой, если это не было сделано раньше.
- В отверстие накладывается слой замазки с таким расчетом, чтобы вдавить подрозетник и часть ее вылезла наружу. В таком положении все оставляется на несколько минут, чтобы раствор начал схватываться и потом уже аккуратно снять со стены его ненужную часть.
Теперь осталось выждать пока раствор полностью не застынет и на этом установка стандартного подрозетника в бетонную стену завершена.
Если по каким либо причинам кажется что подрозетник не будет держаться внутри стены, то дополнительно его можно закрепить дюбелями, под которые сверлятся 4 отверстия с уклоном в 45° (враспор) к плоскости пола и стены.
Так же рекомендуем посмотреть эти два видео с рассказом о тонкостях установки подрозетников:
Место для розетки
Есть определенные стандарты, по которым предпочитают работать специалисты при установке розеток. Они касаются промежутка от устройств до поверхностей комнаты:
- Расстояние пол–розетка — 30 см.
- Расстояние пол–выключатель — 90 см.
- Расстояние розетка–стена — 18 см.
Если есть возможность, нужно применять такие стандарты. В индивидуальном порядке их можно поменять. Поставить розетку надо так, чтобы было удобно изделием пользоваться. Например, кухонные устройства делают на «фартуке», примерно на высоте 1,2 метра — туда будут подключаться бытовые приборы. В ванной комнате обычно делают монтаж устройств на высоте метра, чтобы с комфортом включать стиральную машину.
В других комнатах также стоит ориентироваться на имеющуюся технику. Возможно, лучше сделать крепление розетки в гипсокартон на большей высоте, нежели рекомендуемые 30 см. Учесть надо ход проводки в комнате, поэтому зоны расположения розеток выявить лучше еще на стадии ремонта.
Если место для изделия найдено, нужно пометить его строительным маркером, применяя уровень. В центре отметки затем будет сделана первая дыра — начало будущего отверстия под подрозетник.
Это интересно: Силиконовый герметик «Момент» — плюсы и минусы
Окончание монтажа

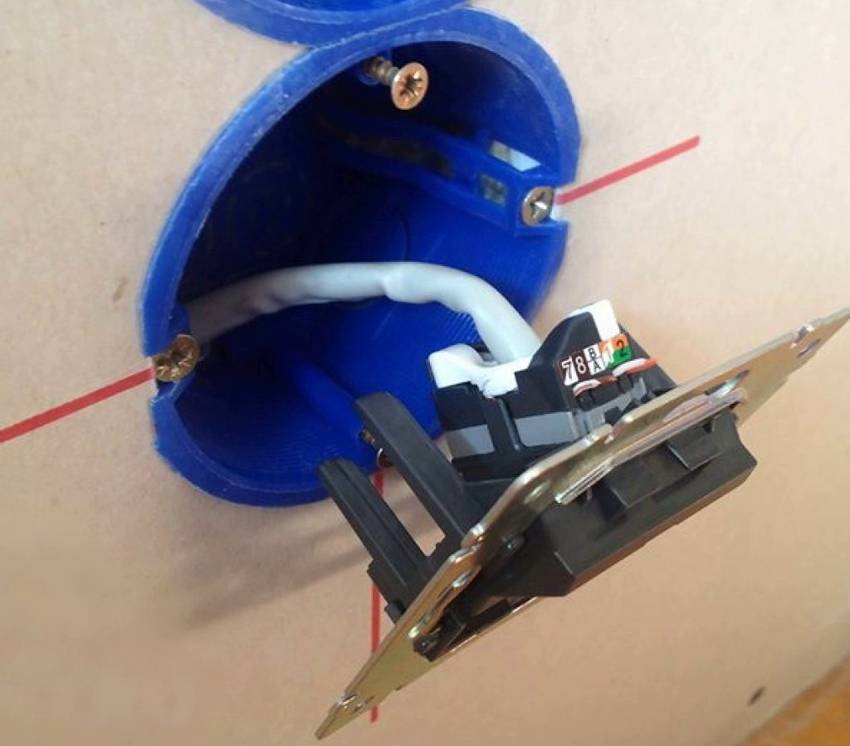

Когда проводка надежно «сидит» в контактах, внутреннюю часть розетки можно вставлять в подрозетник. Для этого надо подогнуть провода, чтобы они были параллельны задней стенке и затолкать все вовнутрь.
Фиксируется внутренняя часть в подрозетнике распорными лапками – чтобы они разошлись в стороны, надо затянуть крепежные болты, которые всегда расположены в лицевой части. Когда болт крутится по часовой стрелке, лапка уходит в сторону, а наоборот – просто обвисает вдоль корпуса. Иногда лапки мешают вставлять розетку в подрозетник, раскрываясь раньше времени, поэтому их или приматывают к корпусу ниткой или стягивают между собой канцелярской резинкой.
Дополнительно розетка может фиксироваться болтами, которые вкручиваются в лицевую часть подрозетника.
Последний шаг – прикручивание крышки. На ней есть центровочные штыри, поэтому закрепить ее на розетке неправильно достаточно проблематично. Когда все готово, то включается электричество и проверяется работа розетки, а также заземления. Проверка может быть сделана еще до установки внутренней части в подрозетник, но это уже кто как чувствует качество своей работы.
Пошаговая инструкция по установке и подключению розетки в этом видео:
Как итог – установка бытовой розетки в бетонную стену не является непосильной задачей даже для непрофессионала. Если же их придется устанавливать несколько штук, то все нюансы точно отложатся в памяти – впоследствии можно будет выступать уже в роли инструктора.
Демонтаж старой розетки
Довольно часто, перед тем как установить розетку в подрозетник, требуется демонтировать старую электроточку. Предварительно все провода, подведенные к ней, отключаются от питания. Достаточно выключить автомат в электрическом щитке. Всю работу рекомендуется спланировать и сделать в дневное время, особенно при полном отключении электричества.
До начала работ нужно купить новую розетку и подрозетник. Сам демонтаж выполняется с помощью отвертки и пассатижей. Отсутствие тока проверяется индикатором.
Процесс замены выполняется в следующем порядке:
- Демонтаж передней панели. Как правило, она крепится к основанию винтом, расположенным по центру. Этот шуруп откручивается отверткой, а крышка снимается.
- После этого выполняется проверка наличия или отсутствия тока индикаторной отверткой. Если при касании к проводу лампочка загорается, значит сеть не обесточена и фаза находится под напряжением.
- Далее ослабляются винты, удерживающие провода в клеммах. Концы проводов извлекаются, после чего можно откручивать винты распорок и доставать розетку из ниши. Затем можно подключить новый прибор.
- Нередко после демонтажа выясняется, что в посадочном месте отсутствует установочная коробка. Поэтому перед монтажом розетки в нишу нужно поставить монтажную коробку, приобретенную заранее.
- Старый металлический подрозетник с гладкими стенками рекомендуется также демонтировать, а вместо него выполнить монтаж новой современной конструкции.
Разметка стены для установки подрозетников
Разметка стены под установку розеток осуществляется независимо от наличия проводки и штроб для нее. Если место определено точно, то ниши под кабели можно сделать при сверлении отверстий для монтажа подрозетников.
Точное место для розеток определить сложно, ведь многие хозяева часто делают переустановку мебели. Поэтому розетки монтируют в соответствии с некоторыми правилами:
- Для многофункционального применения рекомендуется устанавливать розетки на высоте 30 см от покрытия пола.
- Для холодильников или стиральных машин это значение приравнивают к 1 метру.
- При установке блочных розеток в фартучной зоне кухни, это расстояние измеряется от поверхности столешниц на уровне 10 см.
- Для групповой установки нужно учитывать расстояние между подрозетниками, которое по стандартам должно составлять 71 мм.
- Если розетка предназначена для подвесного телевизора, то здесь, скорее всего, нужен индивидуальный подход.
- Кроме этого, нужно учитывать боковые и верхние зазоры. От потолка, углов, дверных проемов, расстояние должно быть не менее 15 см. А от отопительных приборов — не менее 50 см.
