Особенности установки заземления в частных домах, на даче

как подключить розетку с заземлением

Жителей частных домов также часто интересует вопрос о том, как сделать заземление в розетке. Обычно, такие дома подсоединены к однофазным сетям с  220 Вт.

При установлении системы заземления на даче, частном доме важно учитывать сопротивление грунтов, на которых расположена конструкция. Те виды грунтов, которые отличаются меньшими показателями сопротивления, достаточно глубоко расположены, поэтому даже при сильных углублениях провода достичь самого высокого результата не получится. Проблему можно решить такими способами:

Проблему можно решить такими способами:

  • Увеличить глубину, на которой установлены штыри электропроводки;
  • Увеличить количество штырей, площади их расположения.

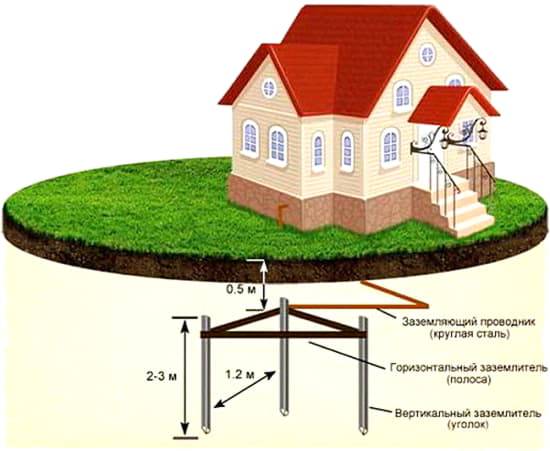

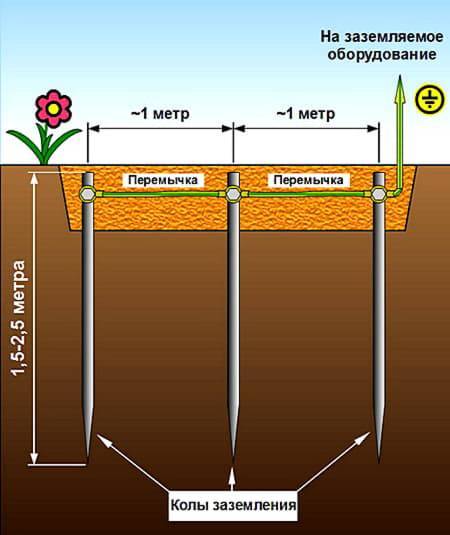

На даче можно установить своими руками систему, которая состоит из металлических элементов. Для этого нужно подготовить:

  • Профили из металла;
  • Аппарат для сварки;
  • Кувалду;
  • Инструменты для работы с землей.

При выборе места расположения таких профилей нужно учесть, что шина должна удобно «подходить» к щитку распределения. Самым оптимальным расстоянием считается от 3 до 6 метров.

В качестве электродов используют обычные уголки из стали с размерами 50×50. Толщина указанных элементов не должна быть меньше 5 мм. Также можно использовать и оцинкованные трубы, толщина стенок не должна быть больше 3.5 мм.

Этапы:

  1. Делаем разметку.
  2. Роем маленький котлован с глубиной до 1 метра, а также траншею с такой же глубиной.
  3. Подготавливаем электроды с необходимой длиной, обрезаем края под углом.
  4. Вбиваем электроды в землю с помощью кувалды.
  5. Заглубляем электроды таким образом, чтобы они немного выступали над поверхностью — около 200 мм.
  6. Связываем электроды шиной и применяем сварку.
  7. Прокладываем шину в сторону фундамента, привариваем к забитому электроду и укладываем в траншею.
  8. Крепим шину к цоколю.
  9. Чтобы провести провод через цоколь нужно сделать отверстие, вставить в него гильзу из пластика. Сечение провода — 16 или 25 миллиметров квадратных.
  10. Заводим провод к щитку.

Если возникли трудности и не получается правильно забить уголки, необходимо воспользоваться методом, с помощью которого проводят бурление скважин. Это позволит установить профили на нужную глубину. После того, как все электроды будут установлены, их нужно плотно заполнить раствором из грунта. Часто еще добавляют соль, что делает смесь более плотной.

Очень часто для установки системы заземления используют готовые комплекты, которые отличаются удобностью в работе. Их изготавливают заводы, поэтому все характеристики, а также особенности данных элементов находятся под строгим контролем.

как подключить розетку с заземлением

Состав комплекта:

  • Набор штырей (каждый штырь оснащен специальной соединительной муфтой);
  • Дополнительные элементы для работы (насадка для ударов, специальный переходник).

Используя данную систему, нужно будет сделать монтаж только одного штыревого электрода, только особенность в том, что он должен находиться на большой глубине — до 15 метров.

Установка требует выполнения таких шагов:

  • Роем котлован небольших размеров (глубина до 1 метра);
  • Последовательно вбиваем штыри;
  • На остальной участок земли «одеваем» зажим.

Именно в последний элемент потом вбивается шина, через которую и будет проходить ток. Дальше она протягивается в дом, подключается к распределительному щитку. После этого в доме можно устанавливать розетки, подключать их к электричеству.

Учитывая все вышеизложенное можно говорить о том, что без заземления просто не обойтись. Если есть уверенность в своих силах, можно внимательно просмотреть и выучить все рекомендации, в результате чего установить розетку с заземлением своими руками. Если же нет желания, стоит обратиться к профессионалам своего дела, которые быстро и эффективно выполнят такую работу.

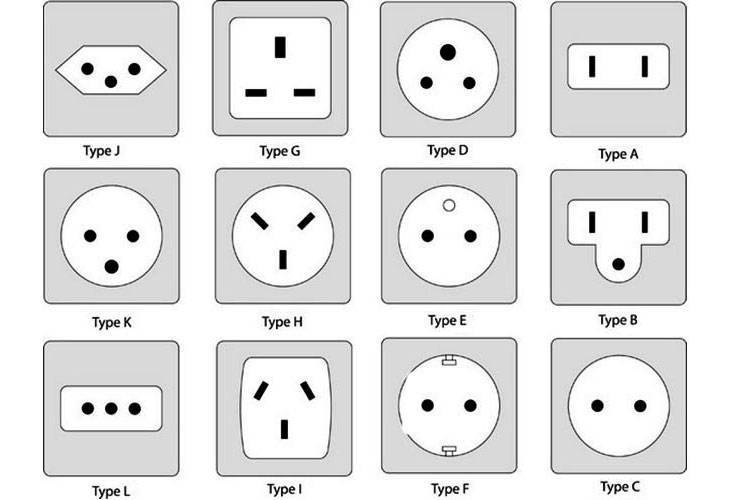

Виды розеток

Различают три основных типа:

  1. американский, их узнают по отверстиям с боковыми прорезями;
  2. французский, в них заземление выведено как третий штырь;
  3. немецкий, который, в основном, используется в России. У них в середине есть две изогнутые пластины.

На рынке присутствует очень широкий выбор розеток, разного качества, с различными техническими и эксплуатационными характеристиками. Есть модели с крышечками; внутренними шторками; с подсветкой; разъёмами для USB и многое другое.

как подключить розетку с заземлением

Подавляющее большинство людей знает, что у импортируемых, а особенно у купленных за границей электрогаджетов расстояние между штырьками штекера несколько больше, чем у российских, и сами штырьки толще. Меньше людей знают о существовании универсальных розеток, укомплектованных разъёмами для различных вилок.

Посоветуйтесь с консультантом крупного магазина электрофурнитуры. Чем чётче вы сформулируете, для чего вы собираетесь использовать именно эту розетку, тем более точный выбор сможете сделать, даже если установка будет выполняться профессиональным электриком. Это не самый простой вопрос, поскольку, например, в ванных комнатах и на кухнях у розетки должен быть уровень защиты не ниже IP44, они должны быть пыле- и влагозащитные.

Существуют розетки для установки в детских комнатах, в которых не только имеются шторки, но и специальная система, которая отключает розетку, если в отверстие для вилки пытаются засунуть посторонний предмет. Еще одна разновидность — розетки с защитой от КЗ (короткого замыкания). В них встроен плавкий предохранитель.

как подключить розетку с заземлением

Чем хороши розетки без заземления?

Преимущество таких изделий в простоте – чем меньше узлов, тем надежней механизм. Также стоит отметить низкую стоимость подобных розеток. Простота подключения, скорее всего, сыграет решающую роль для начинающих домашних мастеров, впервые столкнувшихся с таким вопросом. Однако необходимо понимать, что если домашней силовой сетью предусмотрен заземляющий провод, то его не стоит игнорировать и уж тем более отрезать, как некоторые делают. Подобный контакт в определенный момент может спасти жизнь. Конечно, лучше бы такой опасности не возникало, однако японцы (а народ этот очень умный) говорят так: «Имеет смысл всю жизнь точить свой меч, чтобы один единственный раз он спас тебе жизнь». Подобное утверждение верно и в случае с заземлением.

Подготовительные работы

Если вы собираетесь установить розетку в квартире, начать следует с отключения питания. Некоторые люди полагают, что достаточно обесточить только цепь, на которой предстоит монтировать розетку, однако мы настоятельно рекомендуем вам отключить питание всех цепей в вашей квартире. Когда речь идет об электричестве, лучше проявить чрезмерную, чем недостаточную бдительность.

Популярные статьи  Расчет электропроводки по формуле

Используя индикатор напряжения на каждом проводе, убедитесь, что можно без риска для здоровья и жизни прикасаться к ним.

Отключение электропитания.

Теперь необходимо очистить подрозетник от остатков краски, шпаклевки, прочего строительного мусора и пыли. Эта операция особенно важна, когда речь идет об установке розеток в новостройке.

Однако даже если вы заменяете старую розетку, следует заранее убедиться в нормальном состоянии подрозетника, чтобы при установке и выравнивании устройства не возникло проблем.

Подготовка места установки розетки.

На расположенном ниже изображении вы можете увидеть типичную розетку европейского стандарта с заземлением. Подобные розетки отличаются высокой степенью безопасности. Их устанавливают во всех новых домах в Германии и в большинстве стран ЕС.

Евророзетка (розетка стандарта CEE 7/4).

После того как вы купили новую розетку, ее придется разобрать с помощью отвертки. Это необходимо, поскольку вам предстоит подключать электрические провода к внутренней части розетки. С помощью отвертки открутите все винты, удерживающие пластмассовую крышку розетки.

Снятие крышки розетки.

В результате этой операции, вы должны получить две части – собственно саму розетку и ее крышку. Розетка нам понадобится на последующих стадиях, крышку же вы можете отложить на некоторое время в сторону.

Устройство розетки.

Как подключить розетку с заземлением

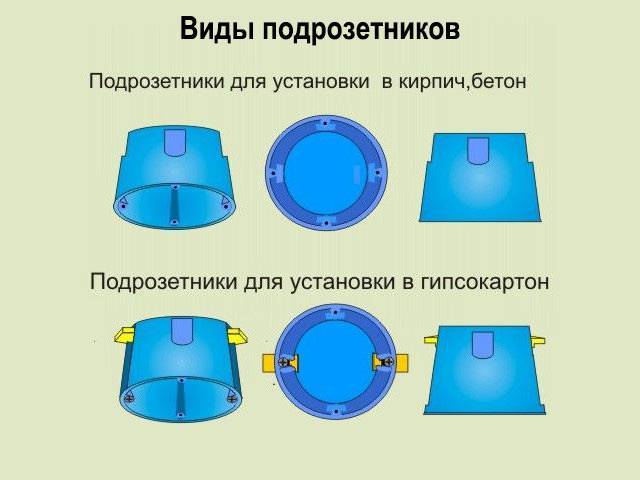

Розетка с заземлением устанавливается в обычную монтажную коробку, которую часто называют «подрозетник». Размеры монтажной коробки выбирают в зависимости от количества гнезд. В коробку от электрического щитка должно прийти три провода: фаза, нейтраль и заземление. Если проводов всего два, заземляющую розетку не поставить. Выход — тянуть дополнительный провод от земляной шины. Если ее нет, делать контур заземления, завести провод от него в шкаф и подключить к шине.

Перед тем как подключить розетку с заземлением, выключаем питание. Сделать это можно в щитке, выключив вводной автомат. Если шит старый, выкрутите пробки.

как подключить розетку с заземлением

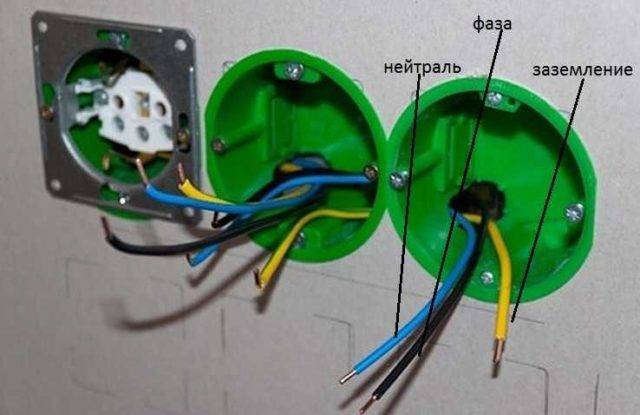

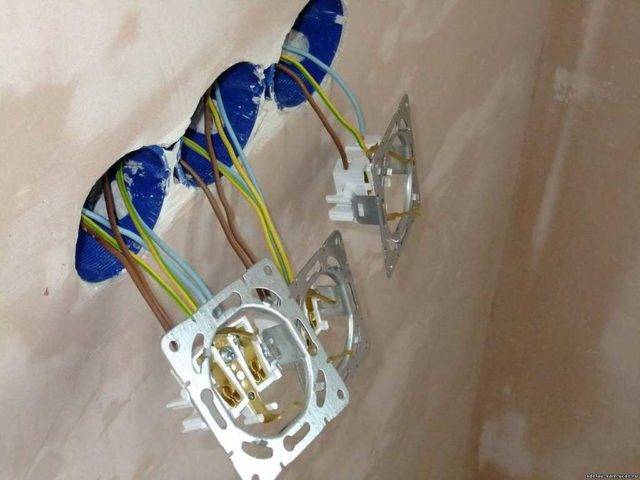

Провода для установки розетки с заземлением выведены в монтажную коробку

Перед тем как подключить розетку с заземлением рассмотрим, как она выглядит поближе. Сначала надо снять пластиковую крышку — она крепится одним или двумя винтами. Винт выкручиваем, снимаем крышку. Под ней находится пластиковая или керамическая часть с прикрепленной к ней рамкой и контактами. Контакт для подключения земляной шины найти несложно. Разъемы для подключения фазы и нейтрали могут быть сверху или снизу. Зажимы, как правило, винтовые. Чтобы завести в них провода, винт ослабляют (повернуть на пару оборотов против часовой стрелки).

как подключить розетку с заземлением

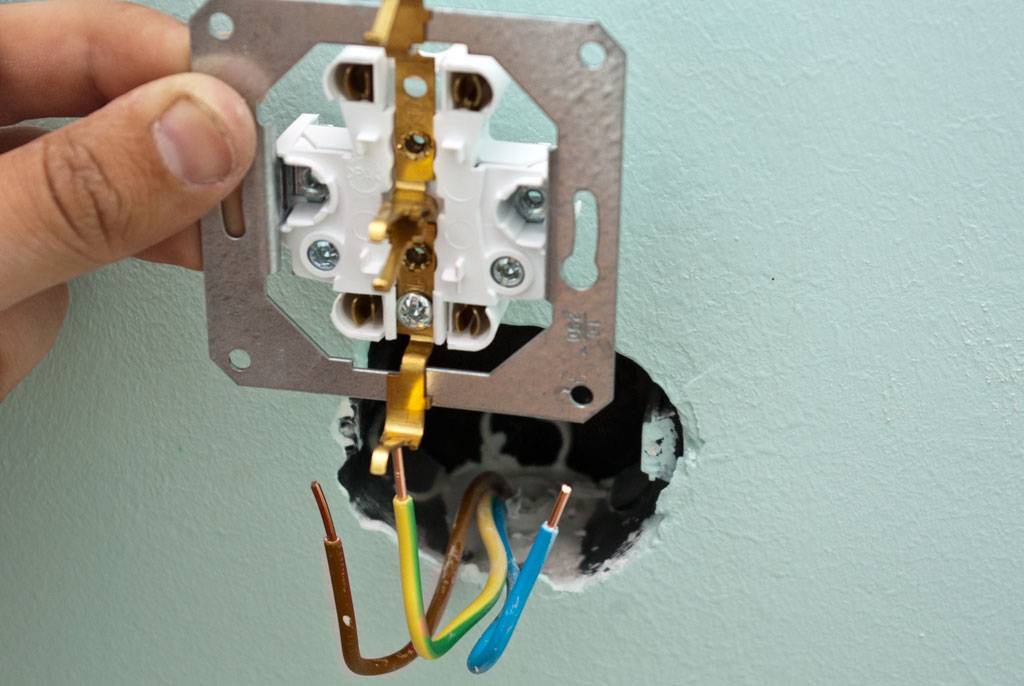

Так выглядит розетка с заземлением без крышки

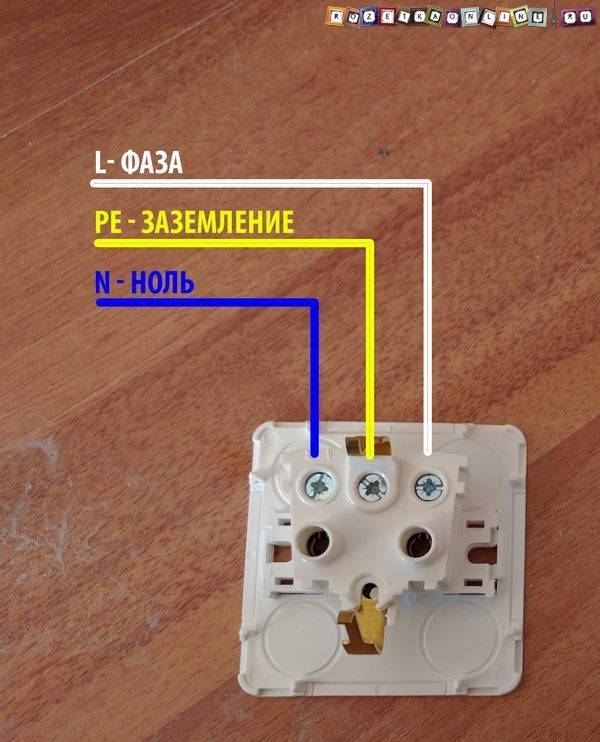

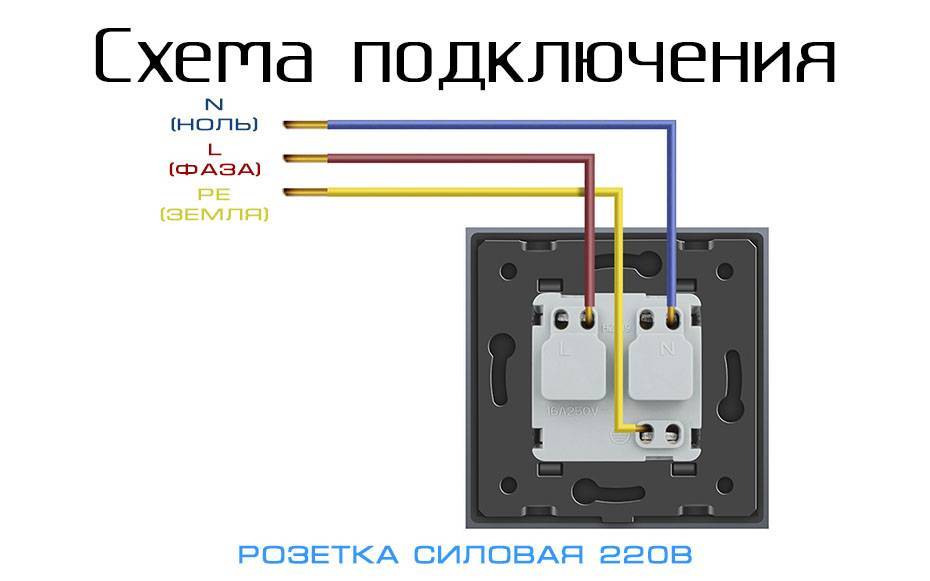

Порядок подключения проводов в розетке с заземлением обычно такой: справа фаза, слева — нейтраль, по центру — земля. Порядок действий такой:

  1. Обрезаем лишнюю длину проводов, которые торчат из монтажной коробки. Оптимальная длина — 10 см. Все что больше — отрезаем.
  2. Зачищаем изоляцию на проводах. Длина оголенного проводника 1-1,5 см.
  3. Под контактную пластину заводим провод, прижимаем винтом. Для проверки дергаем несколько раз. Если провод держится плотно, все нормально. Если шевелится — подтягиваем винт.

как подключить розетку с заземлением

Как подключить розетку с заземлением: провода подключены

После этого остается закрепить розетку в подрозетнике. Для этого в рамке есть отверстия под винты. Вставляем внутреннюю часть с подключенными проводами в подрозетник и прикручиваем двумя винтами. После этого можно закрепить декоративную крышку. Собственно все — как подключить розетку с заземлением знаете. Но надо еще проверить, рабочее заземление или нет.

Типы подключения розетки

Люди, думающие исключительно о том, как подключить розетку, редко задумываются, что есть несколько вариантов подведения проводов:

  1. «Хорошее» подключение только что было описано. Провода нужно просто оголить, после чего загнать в клеммы и прижать винтами.
  2. «Надежное» же подключение немного отличается. Это займет какое-то время, но вам нужно будет загнуть провода в кольцо, после чего надеть его на клеммы. Винты тоже надо будет затянуть, но опять же не туго.

Второе подключение немного хлопотнее, но предпочтительнее. Надежное кольцо предоставляет большую площадь контакта клеммы с проводом, а потому нагревание будет меньше.

Как своими руками правильно подключить?

  • одинарные;
  • двойные;
  • тройные.

подключения

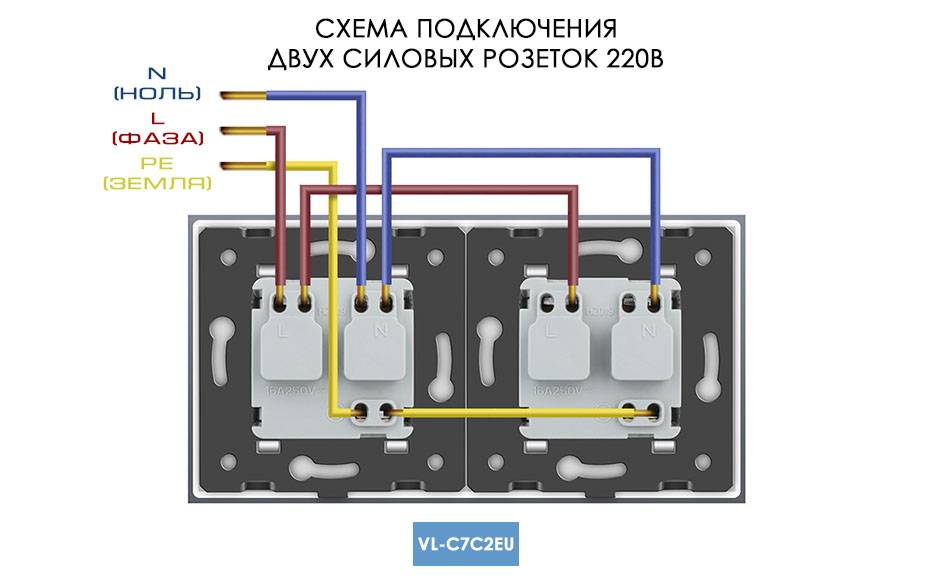

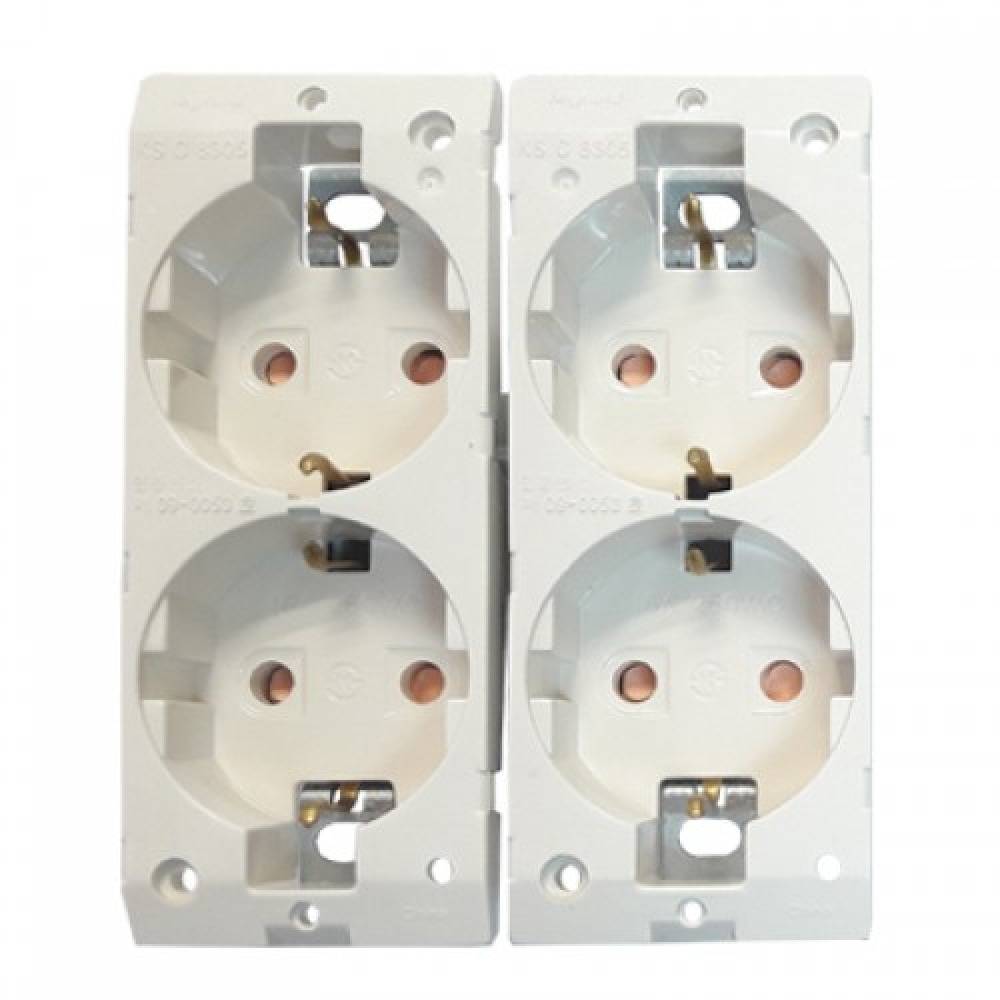

Как установить двойную?

Видов двойных розеток есть несколько:

  1. с одним или двумя подрозетниками;
  2. общей или раздельной фазой и т. п.

Совет
Для скрепления между собой блока розеток потребуется шлейф с последовательным расположением проводов. Все последующие гнёзда будут зависеть от функционирования предыдущих.

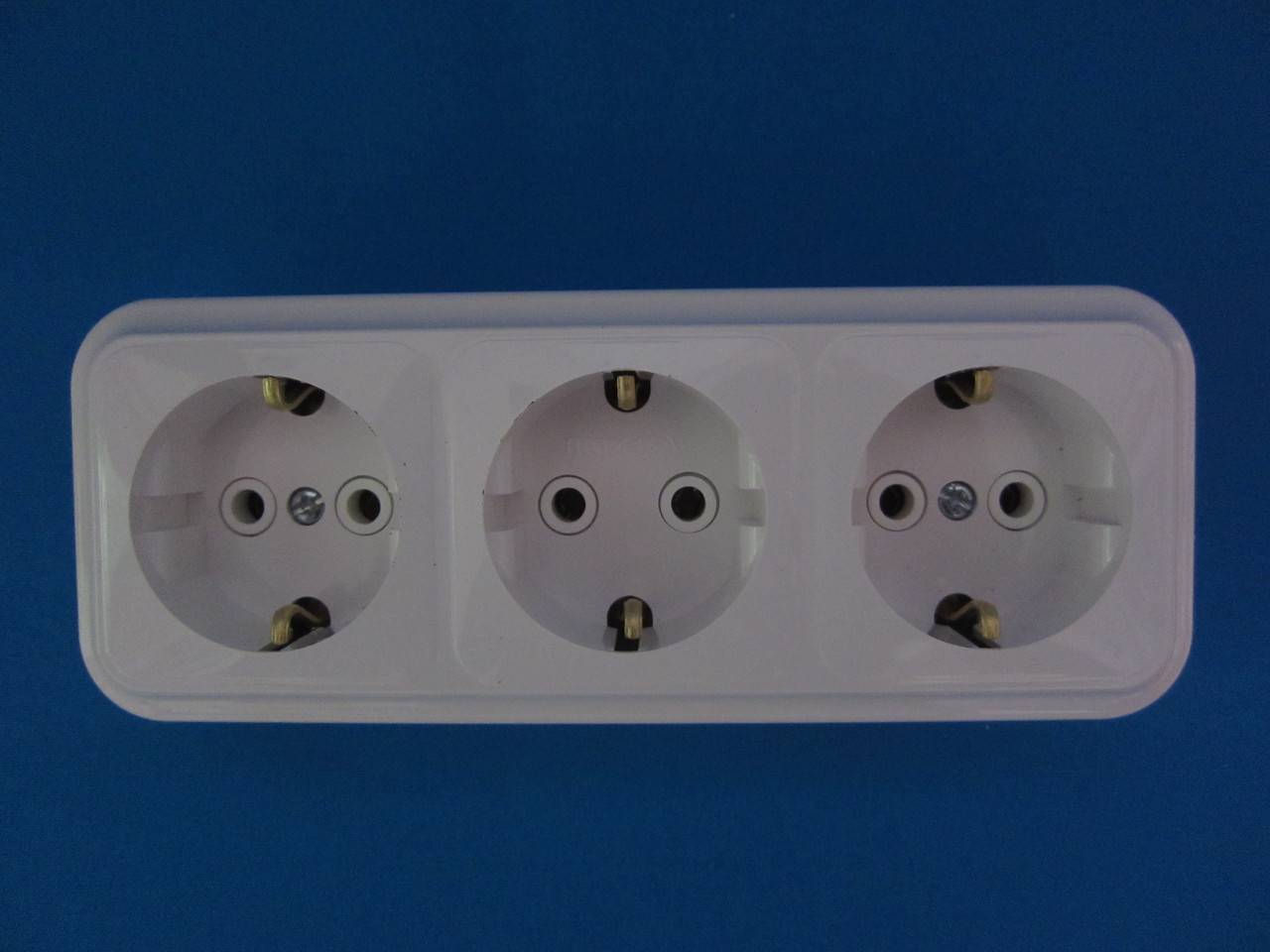

Как подсоединить тройную?

тройных розеток

  1. В отверстия клемм заправляются зачищенные концы проводов. Если для нулевого и фазного проводов нет принципиального значения в порядке фиксации, то заземляющий провод помещают только в клемму с таким обозначением.
  2. Сначала заправляются все питающие провода в короб, а затем к нему крепится корпус розетки на саморезы.
  3. Если используются более старые модели, то для фиксации в них есть регулируемые болтами лапки.
  4. Повторно затянуть шурупы на клеммах, затем устанавливать декоративную накладку.
  5. Протестировать работу розетки и заземления мультиметром или отвёрткой-индикатором.

На нашем портале найдутся советы и для тех, кто хочет расположить розетку на кухне, перенести ее или заменить, добавить дополнительную и установить устройство в гипсокартоне.

Зачем нужно заземление

В инструкции к любому электроприбору четко прописано, что использовать его без заземления запрещено. Основное предназначение заземления – обеспечивать стабильность работы сложных бытовых устройств и защищать от поражения электрическим током.

Согласно ПУЭ п. 1.7.6 заземление представляет собой преднамеренное соединение одного из элементов электроустановки с контуром заземления. Сооружают его с целью отвода токов поражающих и не поражающих человека значений по заземляющему защитному проводнику в землю.

Если ранее во многоквартирных домах прокладывали двухжильные электрокабели, то сегодня в обязательном порядке задействуют проводку, состоящую из трех жил

В устаревшей системе «нейтраль» частично выполняло функцию заземления. Ноль соединялся с металлическим корпусом прибора, а в случае перегрузки принимал ее на себя.

Расчет был на то, что при превышении нагрузки ток потечет по одной из фаз, в результате чего произойдет замыкание и, как следствие, отключение участка сети автоматом или плавким предохранителем. Такое решение упрощало проведение электромонтажных работ, но несло угрозу поражения электротоком.

В устаревшей системе TN-C нет заземляющего защитного проводника. Для устройства заземления в таких случаях требуется наличие шины РЕ в щитке квартиры. Если заземляющей шины нет, то необходимо соединение всех щитков между собой и присоединение всей группы к заземляющей системе дома – т.е. повторное заземление

Популярные статьи  регулировка датчика движения для включения света

Недопустимо подключать без заземления приборы, корпус которых изготовлен из металла. Например: мультиварка, микроволновка или электроплита. Ведь при коротком замыкании, истончении или частичном разрушении изоляции проводов на корпус может произойти пробой тока. В случае попадания на токопроводящий элемент напряжения, защитный проводник отведет его дальше на землю.

Не менее опасно также пользование без заземления приборами, которые в процессе функционирования контактируют с водой, к примеру: посудомоечная машина или бойлер.

Вид и исполнение заземляющего контакта зависит от модели. В розетках американских брендов он представлен в виде отверстий с боковыми прорезями. У французских аналогов – это дополнительный третий штырек.

Согласно действующим сейчас правилам новостройки обеспечиваются системами TN-S или TN-C-S с имеющимся в обязательном порядке заземляющим защитным проводником в одно- и трехфазных системах электроснабжения

Но чаще всего продаже можно встретить немецкий тип заземляющих розеток. Они оснащены по бокам выпирающими металлическими деталями.

Конструкция электрической розетки с заземлением предполагает наличие трех контактов: «фазы», «ноля» и «заземления». В момент включения в первые доли секунды соприкасаются клеммы заземления, а уже после них подключаются контакты «фазы» и «0». Такая последовательность гарантирует полноценную защиту.

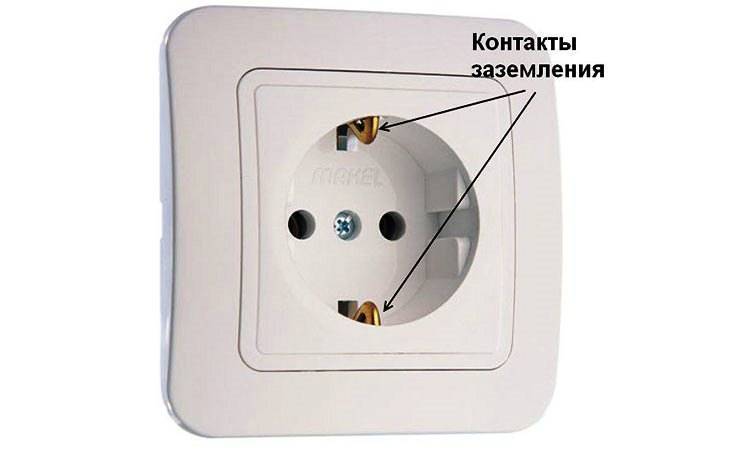

Внешне заземляющие розетки легко визуально определить по наличию дополнительного металлического контакта – клеммы «заземления», необходимой для подключения провода, направленного от электрощита

Для чего устанавливать интернет розетки

Обычно при подключении интернета в квартиру к вашему компьютеру мастер кидает длинный кабель, идущий от щитка провайдера на лестничной клетке. Прокладкой его по квартире вам придется заниматься самостоятельно, а получается это не всегда эстетично.

Как правило, просто кидают кабель где-то за шкафом или в крайнем случае прячут под плинтусом.

Это если речь идет об одном компьютере, а что, если вы хотите подключить к интернету через кабель сразу несколько устройств – компьютеров, ТВ? Тогда придется обвить всю квартиру кабелями, что полностью испортит внешний вид. Поэтому лучше всего при очередном ремонте заранее предусмотреть такую возможность и сделать скрытую проводку интернет-кабелей, пустив их внутри стен, а в каждой комнате сделать выход в виде специальной розетки RJ-45.

Обычно роутер имеет 4 выхода для подключения кабелей локальной сети, соответственно проложите 4 кабеля в комнаты, а другие их концы выведите в одно место, рядом с входной дверью, где можно будет легко повесить маршрутизатор и подключить обжатые коннектором кабели к LAN разъемам роутера. И кабель от провайдера при подключении самого интернета можно будет также протянуть буквально на несколько сантиметров до места крепления роутера, что очень удобно, практично и эстетично.

Неправильное подключение — на что обратить внимание

Основная ошибка при подключении случается, когда розетка с тремя контактами (заземлением) устанавливается на проводку, имеющую две жилы.

В этом случае нейтральный провод используется и как заземление.

Важно! Не устанавливать в розетке перемычку от нейтрали к клемме заземления. Это действительно опасно для жизни.. Почему нельзя этого делать:

Почему нельзя этого делать:

  1. Любое повреждение изоляции нейтральной жилы приведёт к замыканию фазы на корпус приборов, при этом сами приборы не работают – розетка будет казаться безопасной.
  2. В двухжильной проводке обе жилы одного цвета. На электрическом щитке легко поменять местами фазу и нейтраль. Это может случайно сделать даже электрик, обслуживающий дом. В результате на корпуса розеток попадёт фазное напряжение.

Монтаж встраиваемого устройства

Как подключить розетку с заземлением внутреннего типа? Если она устанавливается на новом месте, понадобится перфоратор, чтобы выбрать нишу для подрозетника, и канавку для укладки кабеля. Для фиксации кабеля пригодится гипс и гнездо для фланца. Сначала на месте будущей розетки сверлят отверстие, а затем расширяют его. Штрабу под кабель можно пробить перфоратором, предварительно установив направление при помощи уровня.

После приготовления ниши и канавки приступают к укладке кабеля, который фиксируется гипсом. Затем вставляют пластиковый корпус в нишу, фиксируя тем же раствором. Пока гипс не схватился, проверяют уровнем положение подрозетника.

как подключить розетку с заземлением

Как правильно подключить устройство? В первую очередь необходимо отключить электропитание. Для этого выкручивают пробки или выключают автоматику. После этого лучше ещё раз убедится, что электричество отключено, используя индикатор. Далее нужно снять защитную оболочку и оголить концы кабеля, разделив каждую жилу. Провода подключают к соответствующим контактам, как было описано выше.

Сердцевина розетки с подсоединёнными жилами прикручивается саморезами к коробке, установленной в нише. Провода нужно аккуратно засунуть внутрь подрозетника. Затем зафиксировать конструкцию с помощью специальных лапок или винтов. Если вилка выходит очень туго из гнёзд, со временем лапки могут расшатываться, а вот винтовое крепление держит намного надёжнее.

Завершается процесс прикручиванием крышки и декоративной рамки, которая фиксируется с помощью защёлок. Если устройство установлено слишком низко или вмонтировано в плинтус, его необходимо закрыть декоративной крышкой, чтобы обеспечить защиту при наличии маленьких детей. Также рекомендуют применять розетки с закрытыми гнёздами.

как подключить розетку с заземлением

Примеры опасной реализации заземления

Но, как было отмечено в начале статьи, помимо трудоемкой процедуры устройства контура заземления вы можете встретить и другие предложения, не только неэффективные, но и несущие угрозу жизни и здоровью человека. Рассмотрите наиболее частые из них и чем же они так опасны:

  • Соединение заземляющих контактов розеток с нулем в квартире – при этом возникает угроза поражения электрическим током в случае обрыва нуля. Так как путь протекания тока будет отсутствовать, а потенциал перейдет на корпус якобы заземленных устройств.
  • Подключение заземления на систему отопления или водопроводный стояк – в случае нарушения изоляции все радиаторы в доме или водопроводные трубы окажутся под напряжением. Заземление на систему отопления

В такой ситуации электротравма угрожает не только жильцам квартиры, организовавшим такое заземление, но и проживающим во всем доме. Из-за масштаба угрозы подобные действия категорически запрещены нормами ПУЭ п.1.7.110.

Подключить провод к арматуре ближайшей опоры ВЛ – часто встречается при расположении линии вблизи дома. При этом мало кто учитывает опасность перехода потенциала от линии на арматуру опоры при нарушении свойств изолятора, перенапряжениях и других авариях.

Популярные статьи  как выбрать инфракрасный обогреватель для дома

Все вышеперечисленные способы и им подобные угрожают не только вам, но и окружающим людям. Поэтому никогда не соглашайтесь на подобные способы заземления квартиры и не пытайтесь реализовать их самостоятельно.

Как подключить розетку с заземлением

Заземление розетки

Зануление и заземление электроустановок

Что такое заземление

Заземление в частном доме

Системы заземления TN-C, TN-S, TNC-S, TT, IT

Процесс монтажа розетки с заземлением

Инструмент для монтажа розеток с заземлением

В собственных видео А. Земсков постоянно рекламирует профессиональный инструмент. К примеру, товары Hilti. Для розеток предусмотрено подобное:

  1. Нож для снятия оплётки имеет серповидное острие и сделан специально, невозможно поцарапать жилу. Опасность подключения розетки с заземлением в том, что любой провод способен легко отломаться. Если это фаза или нулевой (нейтраль, фаз в доме три), сразу заметим поломку и поправим. Но заземление так просто не идентифицируешь, требуется брать и обзванивать всю ветвь, не любой монтажник сделает.

  2. Вторым инструментом станут обжимные кусачки для снятия кембрика. Ножиком вспороли весь кабель, выходящий из стены, внешнюю изоляцию, теперь полагается жилы зачистить на сантиметр-полтора, чтобы зажать на клемме корпуса розетки. Пользуются обычным кухонным ножом, но возможно медь поцарапать, потом случайно обломить.
  3. Для позиционирования корпуса розетки в подрозетнике (стенная часть) принято использовать малые магнитные уровни. Они позволяют быстро и легко выполнить процедуру, не отвлекаясь на тонкости. Розетка с заземлением ставится с незначительным затягом, потом позиционируется. И при окончательном закручивании винтов лучше активно пользоваться магнитными уровнями.

Электрическая разводка розетки с заземлением

Часто из стены торчат три жилы в единой чёрной или белой внешней изоляции. По нынешним стандартам – если электрики попались у застройщика толковые – распределение проводов в розетке с заземлением таково:

  • Жёлто-зелёные полосы на кембрике, либо полностью салатный цвет указывают, что это ветка заземления, требуется цеплять на боковую клемму розетки.
  • Синим обычно маркируется нулевой провод. Там нет напряжения, это земля, пришедшая с подстанции. По правилам она в районе фундамента заземляется с местным контуром, вкопанным заботливыми строителями (система TN-C-S).
  • Коричневым или красным цветом крови помечен провод, откуда в квартиру приходит питание. По правилам при встраивании выключателей указанная жила, а не синяя обязана разрываться контактором кнопки. Так безопаснее. Что касается розетки с заземлением, фаза традиционно располагается слева. Нулевой провод находится справа.

Разводка с заземлением

Устанавливая розетку с заземлением, проверяем, где и что находится. Проще сделать с фазой. Полагается дотронуться до неё специальным щупом со световым индикатором, чтобы убедиться в правильности разводки. Попутно исследуются два прочих провода. Просто, чтобы убедиться, что фаза пришла на единственную жилу. Щуп требуется купить.

Во вторую очередь оценивается правильность разводки нулевого и заземляющего провода. Это полагается сделать непременно, ведь нагружать через нейтраль контур, закопанный под домом, выходящим током устройств не следует. Оговоримся, на уровне цоколя ветки могут объединяться, но по ПУЭ 7 соприкосновение их после указанной точки не допускается. Вести подключение розетки с заземлением с уклоном от нормы не рекомендуем.

Измерения тестером здесь не помогут. Требуется определить контакт между подъездным щитком и проводом. Кстати, если заземления в доме нет, на корпус выйдет нулевой. После замера сопротивления увидим:

  1. С подъездным щитком звонятся две жилы: нулевая и заземляющая. Пусть дом подключен по системе TN-S, в районе подстанции жила нейтрали сидит глубоко в почве.
  2. Различение проводим по размеру сопротивления: берём и выключаем автоматы защиты. Тогда нулевой провод рвётся (не всегда), а заземление все равно обязано выполнять функции и звониться на корпус подъездного щитка. Напоминаем, цвет оплётки жёлто-зелёный. В противном случае полагается копаться в разводке и искать причину неисправности.

Зачем в квартире УЗО?

Сколько УЗО необходимо для полной защиты

На ввод рекомендуется поставить противопожарное на 100мА или больше. Оно не всегда защитит от удара, но зато устранит пожароопасную утечку.

На розеточные группы необходима дифзащита на 30мА. 30мА — это максимальный безопасный разряд для среднестатистического взрослого человека. Но, дети более уязвимы к электричеству, потому на детские комнаты ставьте защиту на 10мА. То же самое поставьте и на ванную, так как вода усиливает действие тока.

  • Ввод — 300мА;
  • Розеточные группы — 30мА;
  • Детская комната — 10мА;
  • Ванная — 10мА.
  • Тип «АС» — самый распространенный, реагирует только на синусоидальный переменный ток. Ставится на простое электрооборудование без микросхем и электроники;
  • Тип «А» — помимо синусоидального переменного, реагирует также на статический и постоянный ток. Устанавливается на сложную электронику с блоками питания, трансформаторами и микросхемами.

Зачем тогда заземление?

Вы пользуетесь бойлером, но при установке была случайно повреждена изоляция фазного провода. И вот, через несколько лет он сдвинулся и оголенной частью коснулся корпуса, который оказался под напряжением. Но, все работает, как и раньше, УЗО не реагирует, так как явной утечки пока нет — корпус не заземлен и электричеству некуда деваться.

Проходит неделя, и вдруг Вы решили добавить температуру воды. Случайно качаетесь корпуса рукой, и Ваш организм принимает безопасный (еле заметный) разряд в 30мА, после чего резко выключился бойлер — случилась утечка.

Представьте, что вместо Вас к поврежденному бойлеру (или другому электроприбору) случайно коснулся ребенок. Разряд в 30мА вряд ли бы нанес серьезные травмы, но обошлось бы легким испугом.

УЗО среагировало и спасло жизнь, через неделю после аварии. В новой проводке утечка возникла бы сразу при поломке, на что сработала бы дифзащита. Вы бы знали о поломке сразу после того, как она возникла и быстрее бы ее устранили.

Заземление — это еще один страховочный трос, на случай если не сработает дифзащита. Задумайтесь, от поражения тока Вас защищает маленькая механическая коробочка в щитке (с большой вероятностью сделанная китайцами). Слишком неразумно доверять свою жизнь и здоровье только ей.
