Принцип работы электрического бойлера

Содержание

Принцип работы, виды и конструктивные особенности

Компактный прибор, который в основе своей конструкции содержит нагревательный элемент, питающийся от электросети (он и нагревает проточную воду), называется проточным электрическим водонагревателем.

Некоторые проточные модели очень компактны и практически незаметны

Вода, «омывающая» нагревательный элемент, приобретает нужную температуру, и сразу готова к использованию.

«Проточники» различаются по конструктивным элементам:

  • нагревательный элемент может быть ТЭНом в медном корпусе (или иметь трубчатую форму – быть спиралью в кожухе);
  •  могут иметь никельхромированную спираль нагрева.

Проточный водонагреватель состоит из корпуса и рычага управления

По способу управления водонагреватели могут быть электронными или управляться посредством гидравлики. Давление воды в трубопроводе в каждом городе и даже в отдельно стоящем доме разное.

Учитывая это, производители выпускают приборы с разными конструктивными особенностями. То есть, если давление поступающей холодной воды сильное, то маломощный водонагреватель не сумеет на выходе выдать хорошо прогретую воду.

А при чрезвычайно низком давлении воды (0,25 атм.), прибор просто не включится.

В связи с этим проточные водонагреватели подразделяются на:

  •  безнапорные;
  •  напорные.

Напорные водонагреватели для крана делятся на однофазные и трехфазные

Напорные водонагреватели: принцип работы

Напорные водонагреватели для крана намного более мощные (3-20 кВт), поэтому подключение их к двум-трем смесителям – вполне обычная практика.

Правда, чтобы обеспечить в своем жилье горячую воду, которая по температуре и напору будет сродни центральному водопроводу, вам понадобится прибор мощностью минимум 10 кВт.

Это обойдется дороже, но комфорт того стоит. Подразделяются напорные водонагреватели на однофазные и трехфазные.

Решив установить водонагреватель проточной воды, убедитесь, что его выдержит проводка в вашем жилище (в стандартных квартирах старой постройки этот лимит – 3 кВт).

Проточный водонагреватель мощностью 3 кВт способен «выдавать» около 3 литров горячей воды в минуту. Этого достаточно, чтобы наполнить горячей водой ванну.

Но этой мощности не хватит, чтобы принять полноценный душ. Такие приборы могут быть установлены в домах, где функционирует трехфазная электросеть и используются для домов старой постройки, где стоят 16-ти амперные пробки.

Электропроводка выдержит водонагреватель лишь мощностью до 3 кВт. В квартирах, где установлены электроплиты, или стоят 32-40 амперные счетчики, максимум потребления водонагревателя не должен превышать 6 кВт.

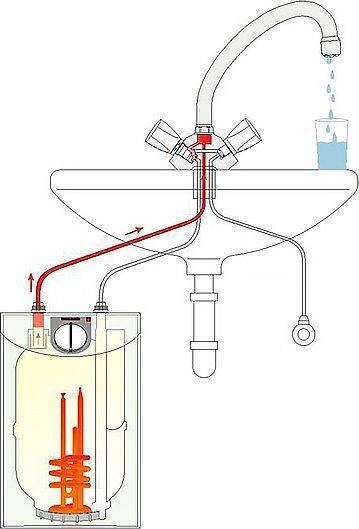

Для таких случаев производители предлагают так называемые малые проточные нагреватели для крана, мощностью 1,5-8 кВт, и которые работают от сети. Они бывают также напорными и безнапорными.

Есть у проточных водонагревателей еще одна интересная особенность, о которой редко рассказывают в магазине при покупке прибора.

Летом и зимой от одного и того же водонагревателя (это касается маломощных моделей) на выходе, вы получите разную температуру. Конечно, прибор снабжен специальным датчиком, и сам должен «доводить» воду до нужной температуры. Но в летний и зимний периоды, прибор будет делать то же действие, но с разной температурой поступающей воды.

Например, летом температура «входящей» в нагреватель воды +15°С, маломощная система прибора увеличит эти 15 градусов еще на 25, и на выходе получится необходимые 40°С. Но зимой, температура поступающей воды может быть около 5 градусов, а мощность позволяет нагреть ее всего на 25 градусов. В итоге, 30°С – это все еще холодная вода, которой даже посуду помыть сложно.

Зачем производят такие маломощные приборы? Во-первых, таков покупательский спрос – они дешевле и в процессе их использования не бывает проблем с электропроводкой.

Во-вторых, значительная часть производителей – фирмы азиатских стран, учитывающие климатические условия их родного региона.

В итоге стоит подумать заблаговременно – для чего вам необходим прибор. Если как «летний душ», то вполне достаточно маломощного устройства, если же, как полноценная замена центральному водоснабжению горячей водой, приобретайте более мощный водонагреватель.

Безнапорные модели и их особенности

Безнапорные проточные водонагреватели – это устройства мощностью 2-8 кВт, обеспечат горячую водоподачу для кухни, но будут маловаты для обеспечения ванной комнаты.

При этом, обладают значительным плюсом – электропроводка большинства квартир и домов сможет выдержать их работу без ущерба.

Безнапорные проточные водонагреватели с изливом, как правило, монтируются в ванной над раковиной

Безнапорный проточный водонагреватель может быть изготовлен в любом цвете

Устройство накопительного водонагревателя электрического

Самым главным в конструкции является ТЭН, благодаря которому и происходит нагрев воды. Внешний кожух служит для защиты водонагревателя, после него идёт слой теплоизоляции, необходимый для экономии электроэнергии. Если производителем предусмотрена хорошая теплоизоляция, то вода может оставаться тёплой до 2 суток. Традиционными материалами для теплоизоляции служит жёсткий вспененный полиуретан либо поролон. Если нужно обогревать воду в больших количествах, то теплоизоляции поставляется отдельно от бака, что позволяет увеличить рабочий объём.

К основным элементам устройства относят:

  • внешний кожух;
  • слой теплоизоляции;
  • водонагревательная ёмкость;
  • рассекатель;
  • вход холодной воды;
  • выход горячей воды;
  • погружная трубка датчика;
  • магниевый анод;
  • ТЭН (элемент для нагревания).

Оптимальный рабочий режим электрического бойлера

Выставлять температурный режим до минимально допустимого крайне не рекомендуется по следующим причинам:

  • Снижение КПД водонагревательного оборудования;
  • Температура жидкости 30-40⁰ С – идеальная среда для образования, размножения бактерий, плесневого грибка, которые непременно попадают в воду;
  • Увеличивается скорость образования накипи.

Данные приборы часто оснащаются опцией экономного режима, обозначенного буквой Е. Данный режим работы означает нагрев жидкости внутри емкостного резервуара до температуры +55⁰ С, что позволяет продлить срок использования до технического обслуживания. То есть при данном температурном режиме медленнее всего образуется накипь, соответственно реже приходится проводить очистку ТЭНа. К экономии электроэнергии это не относится.

Формы, размеры и тип управления бойлеров

Современный рынок рассматриваемого оборудования предоставляет потребителям огромный выбор различных видов электрических бойлеров.

  1. Различный объем — чаще всего покупают модели от 10 до 100 литров.
  2. Различная форма: круглые, плоские, квадратные. Большой популярностью пользуются круглые водонагреватели объемом до 30 литров, их, как правило, устанавливают на кухне. Если требуется модель большего объема, для ванной, то меньше места займет плоский вариант. Его легко можно монтировать на свободной стене или над унитазом.
  3. Вертикальные и горизонтальные. Чаще всего потребители отдают предпочтение первому варианту. Перед выбором стоит определиться с местом установки. Горизонтальные модели лучше устанавливать над дверью или другим сантехническим оборудованием.
  4. По типу управления: механические и электронные. Второй вариант имеет возможность более точной настройки, установки автоматического отключения или включения. Такие модели зачастую снабжены небольшим экраном.

Основные типы водонагревателей

Всего есть три вида бойлеров:

Проточная. Вода начинает нагреваться в момент прохождения через трубку с теплонагревательным элементом. Данный вид нужен случае, когда горячая вода требуется не очень часто и в небольшом объеме. Иначе, он будет потреблять большое количество электричества.

Накопительные. По своему строению, нагреватели чем то напоминают термос. Это значит, что вода остается горячей долгий промежуток времени после ее нагрева. Это говорит о небольшой энергозатратности бойлера.

Комбинированные. Нагревательный элемент данного бойлера работает как в высоких, так и в низких мощностях. За счет того, что аппарат может работать как накопительный, так и проточный, человек может пользоваться горячей водой, даже если аппарат буде пуст. Есть еще одно отличие у данного вида бойлера – большая вместительность – до двухсот литров оды.

Наиболее популярной моделью Бойлера является водонагреватели накопительного типа 80 литров. Они различаются по различным характеристикам:

  • форме,
  • мощности ит.д.

Основная часть аппаратов могут реагировать на понижение температуры воды, и в автоматическом режиме и  включают нагревательный элемент.

Что касается последних, то они дольше могут сохранят воду в горячем состоянии по причине сферической формы. Н они очень громоздкие для наших квартир.

Плоские же нагреватели в данном плане намного выгоднее, поскольку имеют не очень большие габариты и просто устанавливаются в любом  месте дома.

Плоские электронагреватели 80 литров вы можете установить вертикально либо горизонтально. Это будет зависеть от наличия свободного места. В основном, бойлеры устанавливаются вертикальном положении.

Принцип работы электрического бойлера

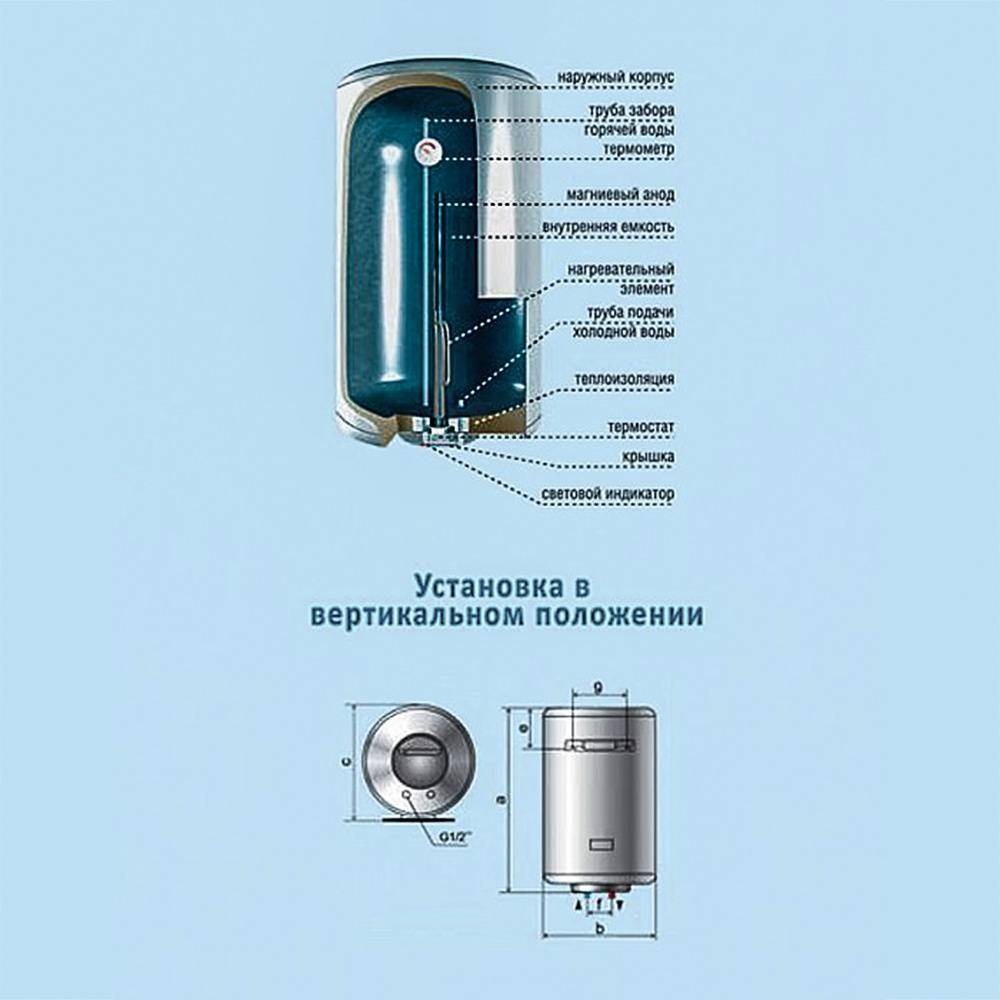

Водонагреватель накопительный 80 литров вертикальный плоский: строение

Если вам интересно, что представляет собой накопительный водонагреватель электрический 80 литров плоский, то информацию о нем вы найдете далее.

Любой из водонагревательных аппаратов состоит из металлической емкости, которая устанавливается на стену с помощью специальных крепежей, либо монтируется на пол. Корпус водонагревателя сделан из прочной стали, покрытой эмалью особенного типа. Это необходимо для того, чтобы корпус аппарата мог оставаться всегда холодным . А об его поверхность нельзя было обжечься. Кроме этого, применение стали в качестве основного материла для изготовления корпуса – гарантия долговечности аппарата.

Под корпусом нагревателя располагается теплоизоляция. В основном, в горизонтальном плоском накопительном нагревателе 80л для данных целей применяется пенополиуретан. По его слоями располагается титановый бак. В нем и происходит нагревание воды. В бак вода попадает из главной системы водоснабжения по шлангу, идущему в комплекте с нагревателем.

Нагрев воды в вертикальном либо горизонталям водонагревателе накопительного типа 80литров производится  с помощью нагревательного элемента , имеющего змеевидную форму. В некоторых типах нагревателей имеется не один нагревательный элемент, а сразу два. В основном, данную особенность можно встретить в нагревателях с большим объемом. Около нагревателя располагается магнитный анод, предохраняющий сам нагреватель от различных типов механического повреждения. Кроме этого, он предотвращает появление накипи.

Существует еще один главный элемент у водонагревателя – термостат.  Данный элемент способен регулировать температуру нагрева воды, и не допускает перегрева, может поддерживать заданный режим температуры . также способен выполнять и другие функции, которые связаны с преобразованием холодай воды в горячую.

Принцип работы водонагревателя

Любой горизонтальный или вертикальный водонагревательный приор накопительного типа 80л функционирует следующим образом:

Из системы домашнего водоснабжения по специальной трубе вода поступает в титановый бак.

  1. Система автоматически выключается , начинает подниматься температура змеевика ,после этого начинает нагреваться вода.
  2. После того, как вода достигнет нужной температуры, термостат отключает нагревательный прибор . данная процедура позволяет экономить электричество и избежать перегрева всей системы.
  3. Горячая вода, по специальной выводной трубке поступает в ваше личное распоряжение. Или проще говоря, в душ, кран ,либо отопительную систему.
  4. Разные модели водонагревательных бойлеров могут иметь отличия. такие параметры , как время нагрева воды до наибольших температур, скорость набора воды в бак. Но все же, основной принцип действия остается таким же.

Принцип работы электрического бойлера

Как правильно выбрать водонагреватель для частного дома

Жизнь в частном доме подразумевает большое количество забот, одной из которых является постоянное обеспечение горячей воды, так как горячей воды в центральном водопроводе практически никогда не бывает

Перед тем как выбирать водонагреватель для частного дома, необходимо обратить внимание на некоторые важные вещи

Бытовое помещение для бойлера

Если водонагреватель не будет использоваться исключительно для бытовых нужд, например, для мытья посуды, то такой прибор должен обладать большой мощностью – не менее 5-7 кВт. Только такая мощность обеспечит нагрев воды объёмом до 200 литров за 2.5-3 часа, при условии, что в доме проживает семья из 4-5 человек.

Очень редко в частном доме живут 2-3 человек. Но если семья небольшая, то достаточно будет смонтировать бойлер объёмом до 100 литров, которых вполне хватит не только для членов семьи, но также и для решения бытовых проблем.

Перед тем, как обзавестись бойлером с большим объёмом, обязательно следует уточнить о его рабочем напряжении, ведь для работы мощного нагревательного элемента может потребоваться подвод рабочего напряжения в 380 В. Для 380 В, в домашней электрической сети должно быть минимум 2 рабочих фазы, что не всегда предусматривают хозяева домов.

Как устроен электрический накопительный водонагреватель

Принцип работы электрического бойлераАгрегат представляет собой емкость определенного объема с размещенным в ней трубчатом нагревательным элементом (ТЭНом).

Конструкция водонагревателя включает следующие элементы и модули:

  • корпус агрегата с крепежными деталями для навески на стену;
  • внутренний бак из разных материалов;
  • теплоизолирующая прокладка между встроенным бачком и внешним корпусом для удержания тепла;
  • электрический нагревательный элемент, подключенный к линии подачи электроэнергии;
  • регулировочный термостат для координирования степени нагрева жидкости;
  • предохранительный клапан;
  • защитный анод магния;
  • система индикации показателей и управления работой бойлера.

Накопительные устройства имеют большую внутреннюю емкость для хранения и раздачи подогретой воды. При необходимости агрегат может отдать всю нагретую воду, при этом внутрь будет непрерывно поступать холодная жидкость. Преимуществом является возможность организовать автоматическую работу без участия человека. Электрические нагревательные баки не взрываются, не выделяют токсичных веществ и продуктов сгорания.

Почему интересуетесь этой темой?

Хочу отремонтировать водонагреватель
15%

Хочу предотвратить поломки
50%

Просто интересно
35%

Проголосовало: 20

Корпус

Принцип работы электрического бойлераНаружный кожух бытового бойлера бывает овальной, цилиндрической и прямоугольной формы. Изготовители разнообразят ассортимент в зависимости от цвета и дизайна.

Особенности корпусной оболочки:

  • Снаружи корпуса крепят термометр для определения степени нагрева и контроля работы водонагревателя.
  • На внешней поверхности располагают регуляторы для выставления нужных значений.
  • Под внешним корпусом стоит слой теплоизолятора, обычно его толщина составляет 50 мм для баков до 200 л, большие емкости снабжены утеплителем до 100 мм толщиной.
  • Вид монтажных креплений зависит от способа монтажа (на стену или пол).

Бак

Принцип работы электрического бойлераТип внутренней емкости для нагретой воды указывается в паспорте водонагревателя.

Материалы изготовления баков:

  • Нержавеющая сталь или металл с защитным слоем эмали, стеклофарфора — прочные, мало портятся от коррозии, но имеют сварной шов, который ослабляет конструкцию.
  • Полимерные материалы высокого качества по надежности не уступают металлическим, их выполняют без стыковочного шва.

Защитное покрытие на металле получают напылением вещества с последующей термообработкой. Стеклоэмаль не подвержена коррозии, на поверхности не скапливается накипь, но под действием разного расширения покрытия и стали со временем появляются мелкие трещины.

Применяют защитные пленки с включением титанового порошка, что уравнивает степень линейного расширения основы и покрытия. Емкости со стеклофарфоровым покрытием весят больше. К внутреннему баку через уплотнительные прокладки крепят элементы, регулирующие нагрев до нужной температуры.

Нагревательные элементы

Принцип работы электрического бойлераЧаще источником тепла служат ТЭНы, мощность которых бывает разной.

  • Мокрые. Находятся в контакте с водой, поэтому на их поверхности скапливается накипь. Если слой не удалять, элемент перегреется и станет нерабочим.
  • Сухого типа. На них не образуется известковый налет, т. к. проволока заключена в стальной трубе, покрытой стеклофарфором.

Выпускают модели, в которых смонтированы несколько водонагревательных ТЭНов. Это позволяет подключить ступенчатую схему нагрева, снизить число циклов включения для каждого нагревательного элемента. Вместе с ТЭНами совмещен термический регулятор на фланце и магниевый анод. Детали включают нагреватель при уменьшении температурного показателя ниже заданного.

Нагревательные ТЭНы стоят в области холодной воды, о месте расположения элементов указывается в паспорте для возможности их замены при необходимости. При этом изготовитель дает информацию о способе крепления и возможности изменения нагревательного элемента в пространстве бойлера.

Популярные статьи  Мощность электрического чайника

Блок управления

Принцип работы электрического бойлераСтепень нагрева регулирует термостат, с его помощью пользователь устанавливает показатели температуры. Прибор поддерживает постоянно заданное значение. Система управления бывает сенсорной или механической, последняя стоит дешевле.

Схема индикации и регулировки дает дополнительный комфорт при использовании бойлера:

  • функцию точной координации температуры жидкости;
  • включение нагревательных элементов по времени;
  • поддержание требуемой температуры в разное время дня и ночи, если так установил пользователь.

При нагревании вода расширяется, поэтому внутри бака возрастает давление. Для защиты от разрыва предусмотрен клапан сброса, который удаляет излишек жидкости. При этом из клапана при отсутствии водозабора может капать вода — это нормально.

Особенности проточных и накопительных нагревателей воды

Простой электрический проточный водонагреватель с краном и лейкой для душа. Отлично подходит для установки в ванной комнате, для использования во время отключения горячей воды.

Что представляет собой проточный водонагреватель? Это небольшое электрическое устройство с мощным встроенным ТЭНом и теплообменником. Холодная вода, протекая через теплообменник, быстро нагревается до определенной температуры. Самые простые модели, рассчитанные на один кран, обладают мощностью 2 кВт. Если проточный водонагреватель рассчитан на несколько точек водоразбора, то мощность может достигать 10-15 кВт, иногда и больше. Недостатки проточных моделей:

  • Высокая потребляемая мощность, требующая мощной проводки;
  • Зависимость выходной температуры от входной температуры воды;
  • Колебания температуры на выходе при включении других точек водоразбора.

В число достоинств входят небольшие габариты, легкость в монтаже проточных водонагревателей и некоторая экономичность, так как в состоянии покоя устройство ничего не потребляет.

Электрические накопительные водонагреватели от проточных отличаются не только внушительными размерами. Они обладают рядом достоинств.

Накопительные водонагреватели умеют поддерживать температуру воды на заданном уровне, что недоступно для проточных моделей. Другое дело, что при интенсивном расходе воды эта поддержка не работает, что связано с ограниченной мощностью используемых в их конструкции ТЭНов. Если горячая вода потребляется редко, то показатель экономичности будет не таким высоким – в этом случае проточные модели будут более выгодными.

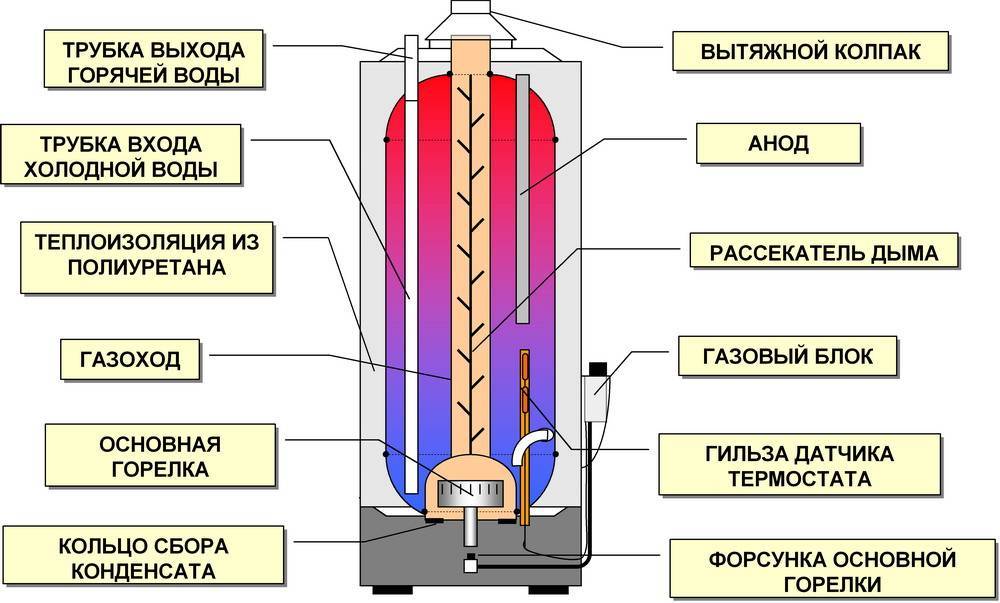

Накопительные газовые бойлеры

По принципу работы и строению они напоминают электрические типы водонагревателей. Наружный металлический корпус, внутренний бак также имеет защитное покрытие, только в качестве источника энергии выступает газовая горелка. Такое оборудование предусматривает работу на сжиженном или магистральном газе, в том числе и на слабом потоке, не требует подключения к электрической сети.

Стоит отметить, что этот вид пользуется меньшей популярностью, чем его электрический конкурент. Это обусловлено большой ценой, большим габаритам и возможностью установки не во всех домах. Но, по утверждению специалистов, высокая цена такого оборудования окупится во время его эксплуатации, поскольку газ, как источник энергии, значительно экономнее электричества.

В зависимости от особенностей строения такое оборудование подразделяется на два вида:

  • с закрытой камерой сгорания;
  • с открытой камерой сгорания.

Так же как и электрические бойлеры, они могут быть:

  • настенными — объемом от 10 до 100 литров (например, модели Ariston серии SGA);
  • напольными — от 120 и более литров (как модели Ariston серии NHRE).

Газовая конструкция также предусматривает систему управления с выбором температурного режима, оснащена терморегулятором для поддержания необходимой температуры, показывает, сколько горячей воды осталось в резервуаре. Такое оборудование должно быть обязательно оснащено системой безопасности.

Типы накопительных водонагревателей, принцип их работы

  1. Электрический накопительный водонагреватель (бойлер). Этот прибор чаще всего называют бойлером. Устройство представляет собой простой бак для воды с установленными нагревательными элементами (ТЭНами) и электронными или механическими системами управления. Сама емкость имеет термоизоляцию от внешней среды, что позволяет существенно экономить электроэнергию. Принцип работы накопительного водонагревателя статический. Бак заполняется холодной водой и она нагревается с помощью ТЭНов. Весь процесс нагрева и поддержания необходимой температуры происходит под управлением блока автоматики.

Принцип работы электрического бойлера

  1. Проточный электрический водонагревательный прибор. Принцип работы проточного водонагревателя динамический. В этом устройстве нет накопительной емкости для холодной воды. Процесс нагрева воды ТЭНами происходит в специальных трубах и змеевиках при постоянном потоке водной среды через эти элементы. Как и в накопительных системах, в проточных водонагревателях реализован принцип механического или автоматического управления с помощью электронного блока. Для быстрого нагрева сильного потока воды до необходимой температуры проточный электронагреватель должен иметь достаточную мощность, что является определенным недостатком.

Принцип работы электрического бойлера

Эти два типа электрических водонагревателей могут иметь различное исполнение. Существуют приборы с косвенным нагревом, где тепловая энергия передается воде через дополнительный теплоноситель в теплообменном модуле. В этом случае нагревательные элементы подогревают специальную жидкость, которая, в свою очередь, передает тепло холодной воде в теплообменнике. Кроме того, в качестве элементов нагрева могут использоваться не только ТЭНы, но и другие устройства, например, инфракрасные источники.

Но все эти устройства намного дороже, поэтому в основном используются проточные и накопительные водонагреватели с прямым подогревом воды нагревательными элементами сопротивления, то есть ТЭНами. Ниже мы более подробно рассмотрим устройство, принцип работы, преимущества и недостатки обеих типов электрического водонагревательного оборудования. Это позволит вам сделать правильный выбор устройства для бесперебойного обеспечения горячей водой своего жилья, офиса или хозяйственного помещения.

Газовый бойлер

Несомненным преимуществом газовых бойлеров является то, что горячая вода в кран после его включения начинает поступать практически сразу же после его включения. Вам не придется ждать.

Принцип работы электрического бойлера

газовый бойлер

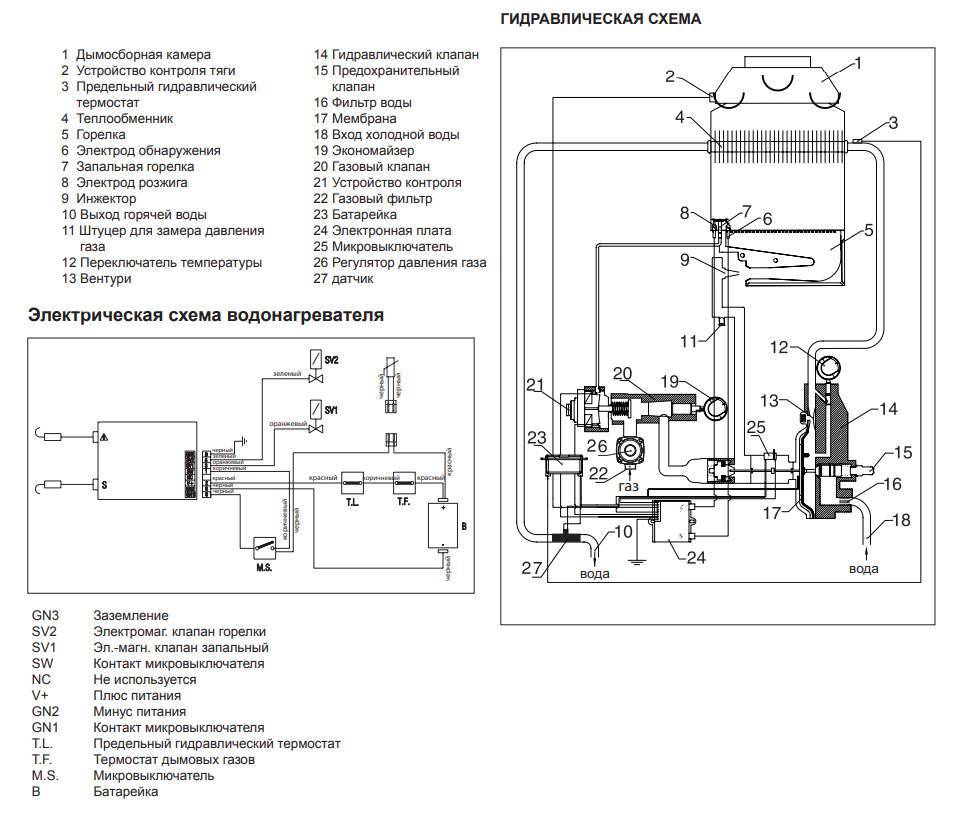

Как работает газовый проточный бойлер

Все основные элементы газового проточного бойлера смонтированы внутри прочного металлического корпуса. Вода, поступающая из магистрали водоснабжения проходит в теплообменник, под которым расположена газовая горелка. Устройство довольно простое с первого взгляда, но для того, чтобы газовый нагреватель работал без аварий – вся система должна быть оборудована довольно сложными автоматическими устройствами.

Непосредственно после того, как вы открываете кран с горячей водой – в автоматике бойлера открывается клапан, который открывает подачу газа. В хороших моделях поджиг поступающего газа производится автоматически, а в более скромных вам для этого придется нажать специальную кнопку.

От сжигания природного газа образуются продукты сгорания, которые удаляются через дымоход. Существуют варианты газовых бойлеров с закрытыми камерами сгоряния, в которых продукты сгорания удаляются через металлический коаксиальный рукав.

Принцип работы электрического бойлера

подключение газового бойлера

Как правило газовые нагреватели монтируются в домах, подключенных к магистральным системам газоснабжения. Они безусловно лидируют по соотношению цена-качество при таких условиях. Газовые проточные бойлер имеют довольно скромные размеры. Невысокая стоимость расходуемого для нагрева воды газа позволяет их назвать удачным экономным вариантом. Так, стоимость нагрева воды в таком устройстве примерно в три раза ниже, чем в его электрическом аналоге. Видимо вследствии этого, а также из-за необходимости снабжения таких устройств надежной автоматикой – стоимость самой газовой колонки выше, чем у электрического бойлера.

Газовый проточный бойлер, рекомендованный для установки в квартиру может подавать в кран до 17 литров горячей воды в минуту.

Как выбрать газовый проточный бойлер

Первой характеристикой, которую вам необходимо оценить при выборе такого устройства является его мощность. Как правило, производители делят газовые нагреватели по количеству литров воды, которое устройство способно нагреть в минуту.

Поэтому необходимо трезво оценить возможный расход горячей воды в вашей квартире, особенно, если в ней имеется несколько ванных комнат. При малой производительности одновременное утреннее умывание получится несколько некомфортным. Обычно, температура подаваемой в кран воды регулируется в современном газовом бойлере при помощи термостата.

Популярные статьи  Газовые электростанции

При этом система может автоматически повышать мощность при повышении числа точек потребления. Так, если вы нежитесь в душе, то при включении горячего крана на кухне – система автоматически увеличит огонь горелки и объем нагреваемой воды.

Важно выбрать и тип поджига огня в вашем газовом бойлере. Если раньше для розжига горелки приходилось применять немалую ловкость рук, оперируя краном и спичками, то сейчас бойлеры, оснащенные системой пьезорозжига позволяют поджечь огонь под горелкой простым нажатием кнопки

Существуют и системы а автоматическим розжигом, включающимся от потока воды. Но при длительном отсутствии такую систему во избежание неприятностей лучше отключать. Хотя совсем уж качественные устройства оснащены многоступенчатой системой защиты, которая отключит газ при любой аварийной ситуации, например при чрезмерном нагреве или угасании огня, резком снижении давления газа или остановке водяного потока.

Система с «умным» электронным зажиганием может работать и от встроенных батареек, также такая колонка позволяет существенно экономить расход газа, уменьшая его на 15 процентов. Система розжига HydroPower вообще не имеет электрического питания – пьезорозжиг в ней питается от небольшой водяной турбинки, которая начинает вырабатывать ток от поступления на нее потока воды.

Как установить газовый проточный бойлер

В связи с тем, что газовые колонки относятся к объектам повышенной опасности – к ним предъявляются особые требования при установке. При этом они включают в себя не только требования к оборудованию, но и требованию к помещению, в котором устанавливается устройство. Сам монтаж газового бойлера обычно поручается специализированной компании. В ходе установке к устройству подводят газовую трубу, трубопроводы подачи холодной и отбора горячей воды и в ряде случаев – кабель электрического питания.

Накопительный водонагреватель

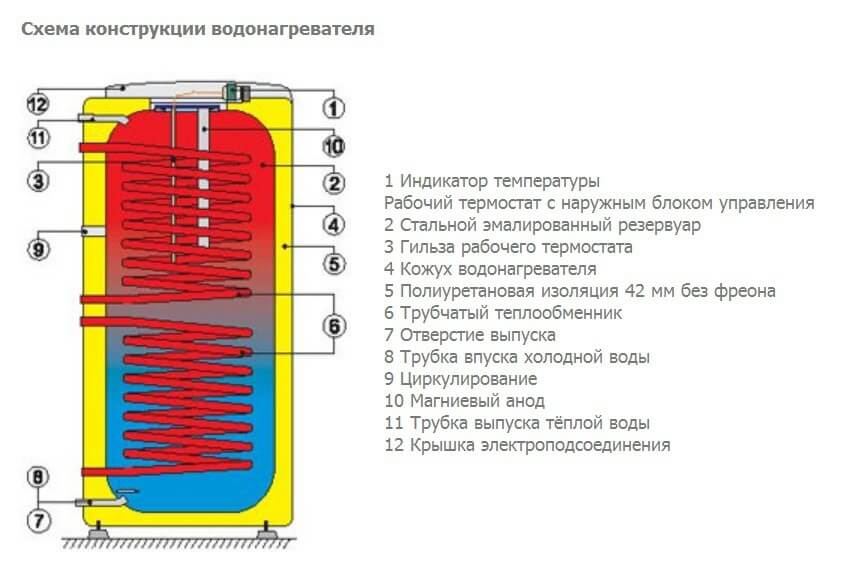

Устройство накопительного водонагревателя довольно простое.

Главным элементом прибора является емкость для воды, изготовленная из нержавеющей стали или алюминия. Если бак изготовлен из простой стали, то его внутренняя поверхность бака покрывается специальными материалами, улучшающими его эксплуатационные характеристики коррозионную стойкость. В накопительном баке устанавливается нагревательный модуль, состоящий из одного или нескольких ТЭНов. ТЭНы могут быть «мокрыми» или «сухими». В первом случае нагревательный элемент контактирует непосредственно с водой, а во втором он помещается в трубку, которая и нагревает воду.

Вся эта конструкция помещается во внешний кожух и изолируется от него специальным термоизоляционным материалом. В баке устанавливается термостат и другие необходимые датчики, подключенные к системе автоматики и информационным модулям. На внешней оболочке прибора монтируется система управления, механическая или электронная. Ниже представлена классическая схема накопительного водонагревателя в разрезе с минимально-необходимым набором элементов.

Принцип работы электрического бойлера

 Принцип действия бойлера построен на свойствах воды с разной температурой.

Теплая жидкость стремится вверх, а холодная вниз. Именно на этом физическом явлении и построена работа всех накопительных водонагревателей. Снизу прибора подается холодная вода и нагревается ТЭНом. Поднимаясь, она удаляется из бака через высокий патрубок забора горячей воды. Сам процесс простой, но для надежного функционирования всей системы требуется установка дополнительных элементов и систем как внутри бака, так и на защитном кожухе.

Внутри накопительной емкости устанавливается магниевый анод, который необходим для уменьшения количества свободных ионов в воде. Этот элемент позволяет заметно уменьшить коррозию внутренних частей бойлера. А также в баке устанавливается термостат, позволяющий регулировать температуру воды и отключать ТЭНы при достижении необходимого температурного режима. Весь процесс нагрева и отбора горячей воды в бойлере представлен на следующем рисунке.

Принцип работы электрического бойлера

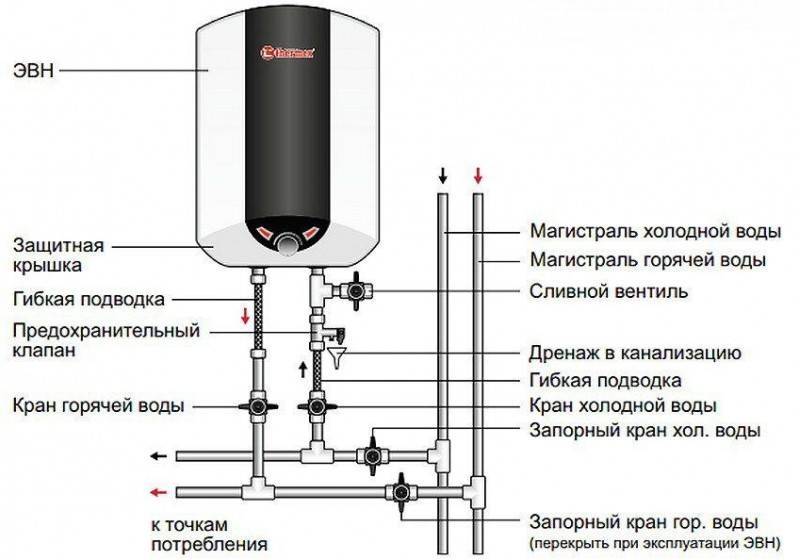

В большинстве электрических накопительных водонагревателей устанавливаются датчики температуры, с выводом показаний на электронный дисплей или механический термометр.

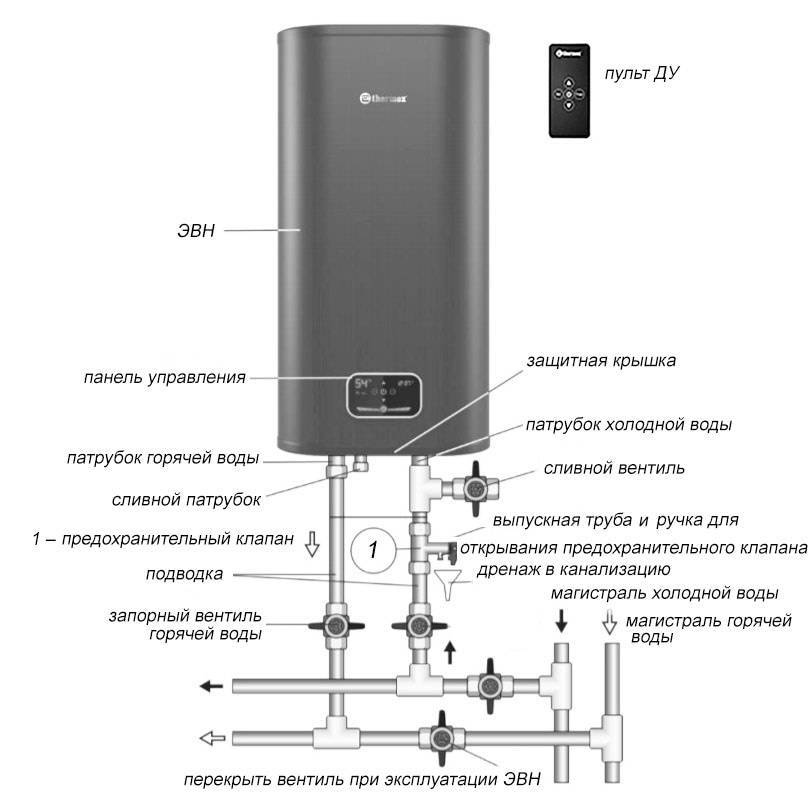

Подача холодной воды осуществляется через кран с обратным предохранительным клапаном.

Управление режимами работы бойлера осуществляется как электронными модулями, так и механическими регуляторами в более простых моделях.

К достоинствам накопительных электрических водонагревателей можно отнести возможность нагрева больших масс воды и низкое энергопотребление, а к недостаткам высокую стоимость.

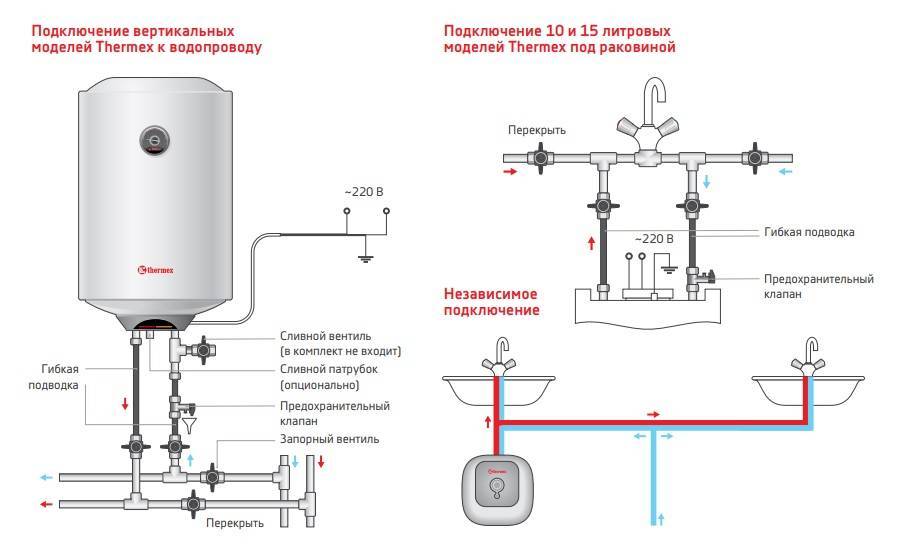

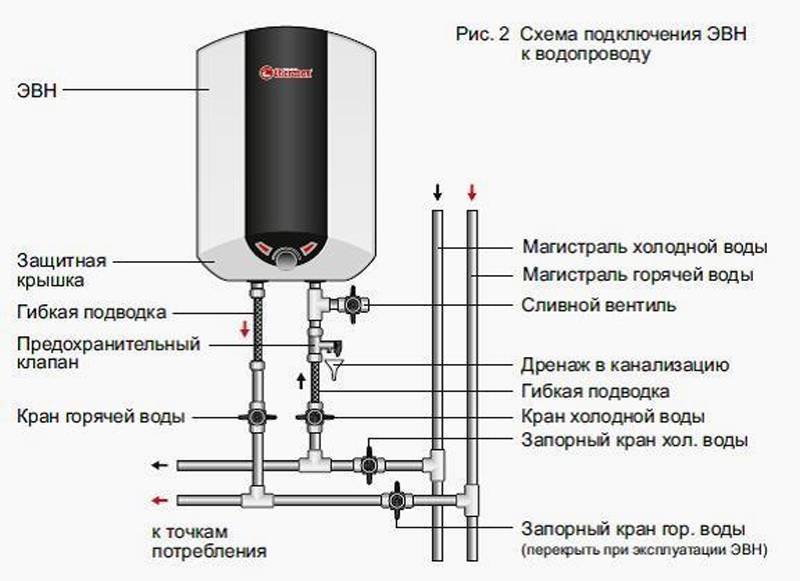

Как правильно пользоваться водонагревателем Термекс

Последовательность действий по запуску водонагревательного оборудования Термекс стандартна:

  • Отключить оборудование от электропитания;
  • Перекрыть подачу горячей воды из общего стояка, чтобы из-за неожиданной неисправности исключить обогрев воды центральной водопроводной системы (даже с установленным обратным клапаном);
  • Открыть выход для подачи горячей воды от оборудования;
  • Открыть кран горячего водоснабжения;
  • Открыть вход для подачи холодной воды;
  • Выключить кран с горячей водой после заполнения бака (вода начинает течь из горячего крана – водонагревательный резервуар заполнен);
  • Убедиться, что нет протечек, неисправностей;
  • Включить оборудование в электрическую сеть;
  • Проследить, чтобы индикация работала исправно;
  • Установить необходимый режим нагрева воды;
  • Измерить температуру воды из горячего крана;
  • Через 20-30 мин нагревания дисплей прибора покажет изменения температуры воды. Если дисплея нет, необходимо снова измерить температурный показатель жидкости из горячего крана.

При правильном подключении, запуске датчики работают исправно, температура изменяется согласно инструкции, соответствует заданному режиму.

Принцип работы электрического бойлера

Классификация

Различают две разновидности электрических бойлеров для нагрева воды:

  1. Прямоточный бойлер, вода нагревается, проходя через теплообменники, обладающие большой площадью. Такие аппараты более компактны и подают тепло сразу после включения в сеть. Однако они имеют большую удельную электрическую мощность и во многих случаях требовательны к подходящей к ним проводке и защитным устройствам.
  2. Накопительный — здесь используются нагреватели меньшей мощности (следовательно, потребляющие меньший ток). Нагрев воды происходит не в проходящем потоке, а в емкости (которая обязательно снабжается теплоизоляцией). Преимущество такого устройства не только в меньшем токе который проходит через электронагреватели, но и в том что они легко справляются с пиковыми (например утром когда вся семья принимает душ и умывается) расходами воды. Также при широко внедряющейся дифференцированной оплате за электроэнергию (в ночные часы киловатт стоит меньше), использование их оправдано по экономическим причинам — вода может нагреваться, когда электросчетчик считает по минимальному тарифу (в ночное время). К минусам накопительных бойлеров можно отнести их значительные габариты. Если вам нужен такой нагреватель, обязательно разберитесь с логикой работы его систем управления. От этого, а также от качества тепловой изоляции его корпуса зависит — сколько потребляет электроэнергии бойлер.

Водонагреватели накопительные электрические

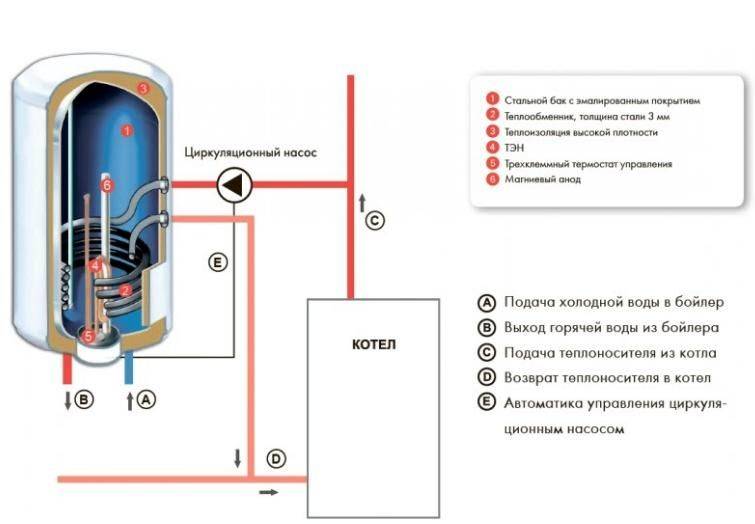

Электрические бойлеры накопительного типа состоят из: корпуса с теплоизоляцией, электрического ТЭНа, анода, блока управления, подводящих коммуникаций. Принцип действия прост: заполненный холодной водой бак нагревает воду определенное количество времени до заданной температуры.

Количество затрачиваемой бойлером электроэнергии – 1,5-2 кВт, что не является предельным показателем для бытовой электрической сети. Поэтому данные приборы можно устанавливать в квартире, на даче. Обязательное условие – наличие заземления.

Используемый внутри системы анод предотвращает, замедляет коррозию нагревательного элемента, внутреннего покрытия бака, принимая на себя основное взаимодействие с водой при окислительной реакции. Тем не менее, регулярное техническое обслуживание, правильную эксплуатацию необходимо соблюдать.

Электрические бойлеры могут быть различного объема (10-200 л) и производительной мощности (1,2-2,5 кВт). Оптимальный выбор зависит от условий дальнейшего использования. Загородные дома, дачи лучше оборудовать приборами мощными, со средним или большим объемом бака (если проживают, постоянно пользуются водой сразу несколько человек). Квартиры вполне достаточно оснастить маломощным прибором небольшого объема, так как температура холодной городской воды выше, чем загородной, на ее нагрев потребуется меньше мощности.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

фотореле для уличного освещения
фотореле для уличного освещения
Принцип работы электрического бойлера
