Подключение газовой колонки

Домашние мастера должны знать о том, что все работы, связанные с монтажом газового оборудования, могут выполнять только работники газовой службы (Горгаз), имеющие специальный допуск. Информация по данной теме не может быть инструкцией по монтажу газовой колонки своими руками.

Даже если хозяин проявит самостоятельность и сам правильно установит газовый водонагреватель, неприятностей от газовой службы ему не избежать, вплоть до наложения штрафных санкций.

В 60-е годы прошлого века в СССР осуществлялось массовое строительство панельных пятиэтажек, так называемых «хрущёвок». Как правило, эти дома были газифицированы, и в каждой квартире устанавливалась газовая колонка. Со временем газовые водонагреватели устарели и их стали заменять новыми современными газовыми колонками.

Монтаж нового оборудования на место, где была старая колонка довольно прост. Газовая и водопроводная труба практически не меняют своего положения, за исключением некоторой корректировки их подводки к патрубкам нового водонагревателя. Из инструментов может понадобится перфоратор для установки новых кронштейнов, гаечные и трубный ключи.

Новую колонку навешивают на кронштейны. Используя муфты, сгоны и прокладки, к патрубкам бойлера подсоединяют газовую трубу и водопровод. Гибким шлангом подсоединяют выпускную трубу горячей воды к водоразборному крану. Вытяжную трубу соединяют с выходным отверстием колонки.

После того, как все соединения будут выполнены, производят пробный запуск. Во время первого включения проверяют тягу в вытяжке, отсутствие утечки воды и газа. При обнаружении нарушений аппарат выключают и ликвидируют нарушения.

Виды бойлеров

Современные бойлеры бывают двух типов, существенно разнящихся между собой по принципу нагрева воды:

  1. Проточные – нагревают воду по мере использования. Объем горячей воды, выдаваемый таким водонагревателем – неограниченный. В то же время потребляемая им мощность очень высокая.
  2. Накопительные – имеют резервуар, в котором вода подогревается тэнами. Температура воды в резервуаре поддерживается на зафиксированном уровне постоянно.

Выбор бойлера с различным объемом накопительного резервуара основывается на нескольких правилах:

  • 10-15 л – такой бойлер обеспечит горячей водой на мелкие бытовые нужды (например, умывальник);
  • 50 л – этого объема будет вполне достаточно для снабжения горячей водой душевой кабины;
  • 80-100 л – такой объем горячей воды способен удовлетворить все потребности в ней (ванна, душ, кухонная мойка).

В быту более востребованы накопительные бойлеры. И это вполне оправдано, ведь они обеспечат горячей водой сразу несколько точек. Кроме того, в доме всегда будет запас воды.

Разновидности бойлеров

Перед тем как приступить к подключению бойлера в доме или в квартире, необходимо разобраться, какой вид водонагревателя Вам подойдет. Для того, чтобы сделать правильный выбор, необходимо ознакомиться со всеми вариациями:

Накопительный водонагреватель для водопровода, работающий на электричестве. Такой прибор способен нагреть воду до температуры от 55 до 75 градусов автоматически

Важно отметить, что он потребляет совсем мало электроэнергии, потому что процесс нагрева воды проходит постепенно. Накопительные водонагреватели отличаются своей универсальностью

Именно поэтому их можно устанавливать в любом помещении.

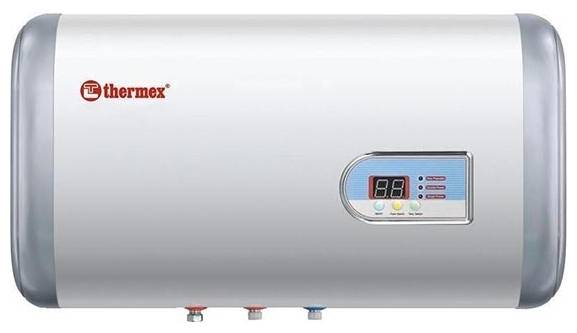

Типовой накопительный водонагреватель

Проточный водонагреватель. Работа такого бойлера основывается на том, что нагрев воды происходит непосредственно во время ее движения по крану. Главным достоинством такого прибора является его мобильность. Вторым, не менее важным преимуществом является то, что процесс нагревания воды проходит почти моментально

Важно отметить, что такой водонагреватель может устанавливаться либо в одной водоразборной точке, либо иметь разводку ко всем потребителям воды. Это напрямую зависит от мощности прибора

Бойлер косвенного нагрева. Такой водонагреватель способен обеспечивать бесперебойную подачу горячей воды для всех потребителей одновременно. Такой прибор обладает достаточно низким коэффициентом потери тепла. Конструкция такого прибора не включает в себя теплоисточник. Роль теплоносителя играют внешние источники тепла. В качестве теплоисточников чаще всего используются отопительные котлы.

Типы накопительных водонагревателей

Один из важнейших критериев выбора устройства – его тип по способу подключения. Существует два вида таких приборов.

Тип #1: Напорное оборудование накопительного типа

Используется в системах, где давление воды постоянное

При этом тип водоснабжения значения не имеет, важно, чтобы в магистрали поддерживалось давление. Напорные приборы имеют множество достоинств:

  • Постоянное наличие горячей воды, поскольку бак устройства никогда не пустует. По мере того, как расходуется подогретая вода, на ее место под давлением заливается холодная.
  • Хороший напор воды. Он определяется максимальным давлением в трубопроводе и обычно бывает достаточно высоким, особенно по сравнению с безнапорным аналогом.
  • Простота подключения к электросети. Учитывая, что прибор имеет мощность 3-4 кВт, проблем с электросетью не возникает.

Есть у оборудования и недостатки. Самый значимый – быстрое снижение температуры в бачке при поступлении большого количества холодной воды.

Невысокая мощность не позволяет нагревательному элементу быстро нагреть воду, поэтому приходится ждать, пока устройство справится со своей задачей. Особенно заметен этот недостаток у приборов небольшого объема.

Например, 50-литровый бак при использовании душа с расходом 3-5 л воды в минуту уже через15 мин. будет заполнен холодной водой. Для продолжения водных процедур придется подождать некоторое время.

Этот недостаток нивелируется правильным выбором объема прибора.

Тип #2: Безнапорные накопительные водонагреватели

Оборудование предназначено для работы с трубопроводами, в которых отсутствует постоянное давление. Воду в бак подают при помощи насоса, включающегося вручную или же автоматически.

В последнем случае внутри емкости монтируется поплавковый выключатель. Безнапорную систему многие считают неудобной и устаревшей, однако в некоторых случаях ее использование вполне оправданно.

Например, устройство будет очень уместно в дачном домике, владельцы которого не хотят обустраивать полноценную водопроводную систему. К числу достоинств безнапорного оборудования можно отнести:

  • Невысокую потребляемую мощность, что позволяет устанавливать прибор в домах со старой проводкой.
  • Простоту монтажа и подключения.
  • Медленное смешивание внутри бака горячей и вновь поступающей холодной воды.

Недостатков у безнапорных водонагревателей не очень много. Среди них – невысокая мощность, которая заставляет достаточно долго ждать, пока вода прогреется до нужной температуры.

Кроме того, нужно помнить, что жидкость в емкость поступает медленно. Поэтому уровень воды может опуститься ниже минимальной отметки, а это приведет к выходу из строя ТЭНа.

Важно всегда отслеживать этот момент. Выбирая место для водонагревателя важно учитывать его тип

Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Выбирая место для водонагревателя важно учитывать его тип. Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Каковы особенности подключения газового водонагревателя

  1. Для подключения газа необходимо использовать стальные или медные трубы. Возможно применение армированного газового шланга.
  2. Требуется установление механического фильтра прямо перед водонагревателем. Это необходимо для защиты горелки от различных видов загрязнения.
  3. Необходимо установление редуктора для осуществления контроля за давлением газа. Это необходимо в случае подключения водонагревателя к сжиженному газу.
  4. Потребуется создание отдельной системы для выведения продуктов сгорания. Для этого можно сделать дымоход (если модель водонагревателя с открытой камерой сгорания) или потребуется поставить коаксиальный клапан (если модель с закрытой камерой сгорания).

Необходимые инструменты

Подготовка рабочего инструмента и комплектующих изделий — один из наиболее важных этапов, позволяющих выполнить монтаж водонагревателя своими руками правильно и достаточно быстро.

С целью беспроблемной реализации схемы подключения водогрея к водопроводной системе нужно подготовить инструмент и материалы, представленные:

  • измерительными приборами в виде линейки или строительной рулетки;
  • труборезом ручного или электрического типа;
  • паяльником;
  • ударным рабочим инструментом в виде перфоратора или специальной дрели, применяемыми для просверливания отверстий, а также набор сверл;
  • крепежами в виде кронштейнов и анкеров, используемыми для установки водогрейного оборудования,
  • монтажными ключами для подсоединения элементов друг к другу, включая пассатижи и разводные ключи;
  • тройниками в виде фитингов, предназначаемых для выполнения врезки в водопроводную систему;
  • запорного типа арматурой, устанавливаемой на вход в водонагревательное оборудование, и позволяющей обеспечивать аварийное отключение прибора;
  • материалами, обеспечивающими высокий уровень герметичности всех выполненных соединений, в виде пакли, специальных паст-герметиков, а также уплотнительной ленты;
  • гибкими шлангами, посредством которых производится подача воды в водогрейный прибор и вывод её в систему горячего водоснабжения.
Популярные статьи  Контакторы электромагнитные

На стадии подготовки материала и инструмента в обязательном порядке учитываются все особенности конструкции водогрейного прибора и характеристики водопроводной системы.

Важно запомнить, что стандартной схемой может быть предусмотрено наращивание трубы или обустройство линии обводного типа, что потребует приобретения дополнительных труб, оптимальных по техническим параметрам и характеристикам.

Расчет объема водонагревателя

После того, как был выбран подходящий вариант бойлера, необходимо рассчитать его объемом. Только после этого можно будет переходить к разбору схем установки бойлеров.  Если в доме проживает один человек и использует лишь одну – две точки потребления воды, достаточно будет подключить бойлер к водопроводу на 40 литров. Если живут два человека и используют две точки потребления, нужен бак на 70 литров. Если в доме живет семья из трех человек, то нужен бак на 100 литров. Если семья состоит из 4-5 человек, то лучше поставить бак на 130-150 литров. Также необходимо учитывать то, с какой частотой будет использоваться вода.

Выбор места установки накопительного водонагревателя

При определении места установки водонагревателя необходимо руководствоваться несколькими критериями. По способу установки накопительные ЭВН делятся на три типа:

  1. Настенные;
  2. Напольные;
  3. Встраиваемые.

Вместительность настенных ЭВН имеет предел в 200 литров, напольные вмещают до 1000 литров воды, встраиваемые – от 50 до 1000 литров. Аппараты имеют различные формы – цилиндрические, прямоугольные, кубические, комбинированные. От формы часто зависит способ подключения и выбор места установки. Форма и габаритные размеры в значительной мере влияют на возможность размещения устройства.

По ориентации основного объема выделяют два типа изделий – горизонтальные и вертикальные. От ориентации зависит направленность ТЭНа, безаварийная работа гарантирована только при полном постоянном покрытии нагревателя водой. Подробнее о выборе водонагревателей можно прочитать в этой статье.

Следующий немаловажный фактор – вес устройства (наполненного). Вес настенных моделей не превышает 200 кг, однако не все стены могут выдержать этот вес. При малой плотности и надежности конструкции стены аппарат вырвет крепления и оторвется. Поэтому в некоторых случаях для крепления водонагревателя к стене сооружают вспомогательный каркас из металла или реек.

ЭВН следует размещать в непосредственной близости от точек водоразбора. При большой протяженности трубопроводов к смесителям поступление горячей воды начинается только после качественного нагревания трубы. На это уходит значительное количество теплоты, сконцентрированной в горячей воде. ЭВН монтируют в помещениях с постоянной положительной температурой воздуха.

При размещении и монтаже ЭВН следует соблюдать расстояния от строительных конструкций. Они необходимы для обслуживания и ремонта устройства.

Как подключить проточный водонагреватель в квартире и на даче

Прежде чем начать установку водонагревателя проточного типа, убедитесь, что ваш счетчик и проводка «потянут» водонагреватель. Если у счетчика показатель силы тока менее 40А, он потребует замены.

Заменить счетчик несложно. Выбирайте самые мощные модели. Установкой занимаются службы энергонадзора.

То же касается и проводки. Старая алюминиевая проводка не выдержит больших нагрузок, что может привести к пожару. Лучше ее заменить новой медной с большим сечением

Обратите внимание и на мощность модели нагревателя. Не следует выбирать модели, которые неспособны держать температуру воды в 40 градусов при скорости потока 5 литров за минуту

Расчет сечения проводов

Таблица зависимости сечения медного кабеля от силы тока. Вы можете выбрать подходящее значение сечения провода из таблицы, зная мощность или ток водонагревателя..

Вспоминаем школьный курс физики и формулу мощности:

P = I * U;

где Р – мощность (Вт), I – сила тока (А), U – напряжение (В).

Получается, если мощность устройства составляет, к примеру, 7кВт, то по формуле легко высчитать необходимое значение силы тока.

I = P / U = 7000 / 220 ≈ 32 (А).

Далее считаем, с каким сечением должен быть медный кабель, чтобы выдержал такую силу тока.

На каждый квадратный миллиметр сечения медного провода приходиться 10 А тока.

Получается, что нам понадобится (берем с запасом), кабель с сечением 4 мм.

Максимальное значение мощности проточного водонагревателя – 8 кВт для квартиры. Для большего ее значения придется непременно менять счетчик. Не забывайте, что от счетчика питаются все электроприборы, а не только устройство для нагрева воды.

Дополнительная защита

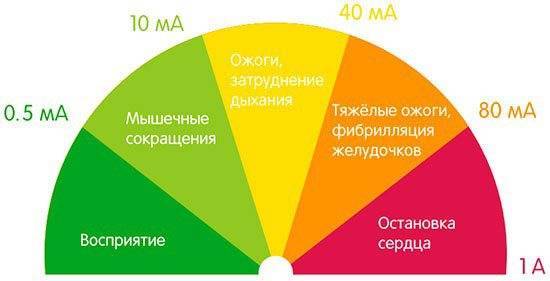

Не забывайте о том, что любой нагревательный прибор, а особенно водонагревательный – это источник повышенной опасности. Не поленитесь и, меняя проводку, поставьте отдельный автомат на устройство. Этим вы защитите остальные приборы, проводку и счетчик от короткого замыкания, а дом от пожара.

Установка накопительного водонагревателя своими руками

Прежде чем приступить к монтажу, рекомендуется определиться
с несущей способностью стены, где будет установлено нагревательное устройство. Выдержит ли?
Все-таки вес будет немаленький. Если есть сомнения в прочности стены, то можно
соорудить поддерживающую подставку или какие-либо дополнительные кронштейны под
прибор.

Поскольку регулировать температуру моментально необходимости
не будет, то удаленность от точки использования в нашем случае мы не
рассматриваем – устанавливаем бойлер где нам удобно.

В остальном, все тоже самое, что и в случае с проточным водонагревателем: сверлим отверстия, вбиваем дюбеля и крепим водонагреватель.

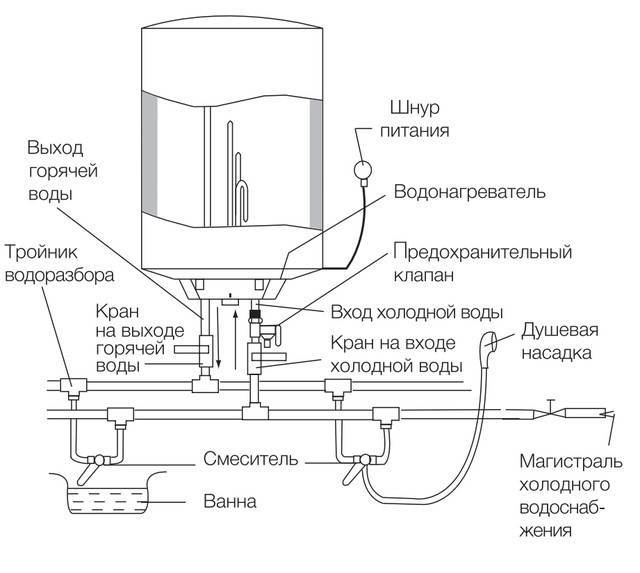

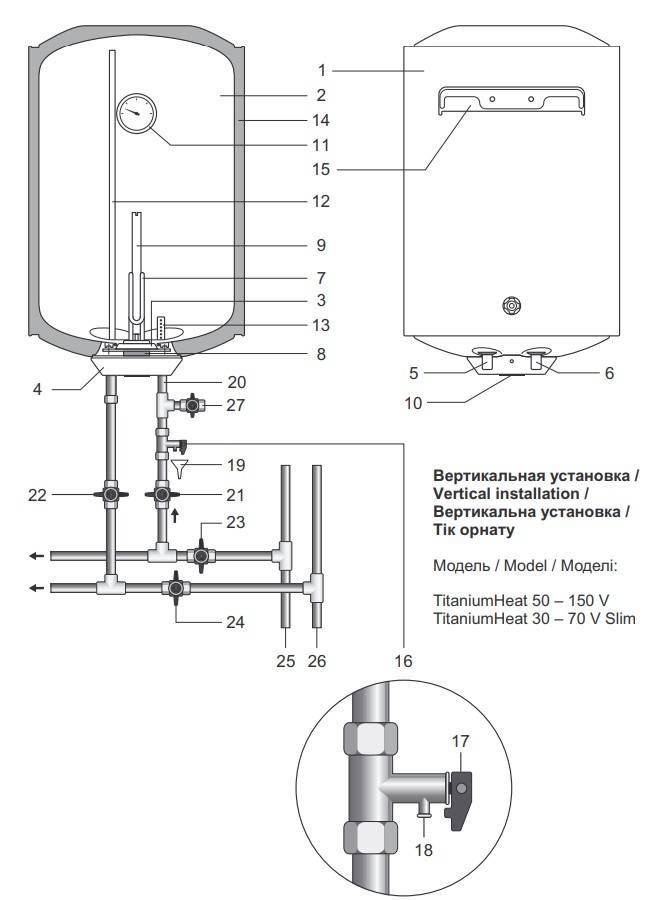

Установка и подключение накопительного водонагревателя к водопроводу и электросети

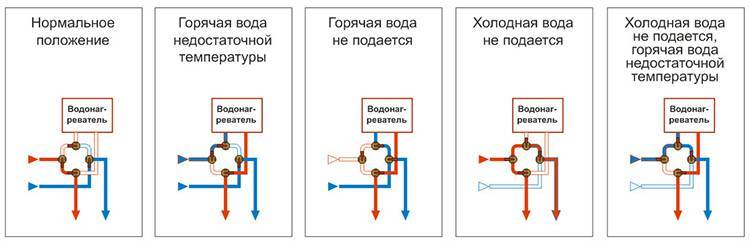

Как использовать краны водонагревателя (закрытие и открытие)

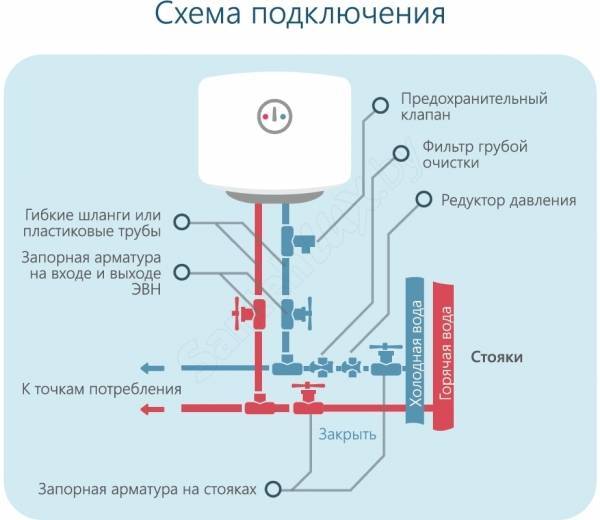

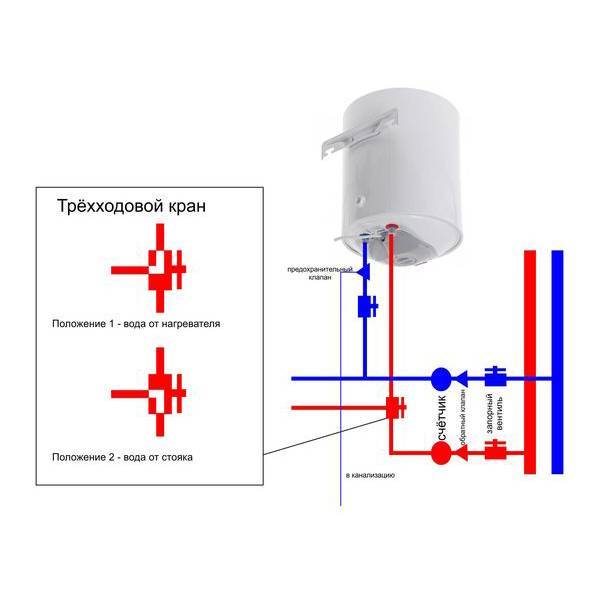

Краны обозначенные на схеме цифрами «1» и «2» понадобятся для отключения воды в то время, когда электронагреватель не используется. Например, если нам понадобилось снять последний.

Краны обозначенные на схеме цифрами «3» и «4» имеются в любой квартире подключенной к центральному водопроводу, расположены после стояков, ведь воду нам перекрывать приходится иногда по
различным причинам.

Обратим внимание на кран «4» — он перекрывает циркуляцию горячей воды между квартирой и стояком во время работы устройства. Если кран не
перекрыть, то горячей водой из нашего водонагревателя смогут пользоваться все
жители подъезда – вода пойдет в стояк

Главное правило использования — если горячая вода поставляется городской котельной, водонагреватель находится в выключенном режиме — «1» и «2»
краны закрыты, а «3» и «4» соответственно открыты. Если котельная «встает» на
профилактику и горячую воду отключают, подключаем наше устройство к сети 220В,
открываем краны «1» и «2», а кран «4» — закрываем.

Выбираем место для установки оборудования

Перед установкой прибора выбираем место, где он будет находиться. Накопительные водонагреватели отличаются достаточно большими габаритами, что обязательно нужно учесть при их размещении. Различают три типа приборов:

  • Настенные, емкость которых не превышает 200 л.
  • Напольные, объемом от 200 до 1000 л.
  • Встраиваемые, имеющие различную вместимость.

Кроме того, различают устройства вертикального и горизонтального типов. В зависимости от этого типа прибор и должен располагаться.

Неверное размещение затрудняет работу оборудования и быстро выводит его из строя. Все эти факторы обязательно должны быть учтены при выборе места для водонагревателя.

Помимо этого должен быть выполнен еще целый ряд требований. Аппарат нужно монтировать в защищенном от холода месте, чтобы вода не замерзала. Он должен располагаться вблизи от водоразборных точек.

При этом желательно, чтобы длина водопроводных труб была минимальной.

Для установки массивного напольного накопительного водонагревателя потребуется прочное ровное основание, в некоторых случаях это может быть специальная подставка

Популярные статьи  как прозвонить тэн на стиральной машине мультиметром

В случае если водоразборные трубы слишком удалены друг от друга, стоит рассмотреть вопрос об установке нескольких водонагревателей. Выбрать место для прибора желательно так, чтобы трубопроводы с холодной и горячей водой располагались достаточно близко и были легко доступны.

Важно также изучить состояние проводки

Особое внимание следует обратить на ее сечение и возможность выдержать дополнительную мощность. При необходимости проводку придется заменить

Еще один важный вопрос – доступность оборудования. На месте установки прибора должно быть достаточно пространства для беспрепятственного проведения монтажных работ, последующего обслуживания и возможного демонтажа.

Исходя из этого, необходимо предусмотреть свободное расстояние от ближайшей поверхности до защитной крышки аппарата. Оно не может быть меньше 50 см.

Если водонагреватель планируется установить в ванной, нужно учитывать что здесь существуют зоны с различным уровнем влажности. В некоторых из них монтаж электрооборудования категорически запрещен.

При креплении настенных приборов очень важно определить прочность стены. Кирпичные и бетонные перегородки, даже если за ними проходят вентшахты, смогут выдержать прибор до 100 л

Оборудование объемом до 200 литров можно навешивать только на несущие стены.

Если же существуют серьезные сомнения в прочности стены, не стоит вешать на нее прибор емкостью больше 50 литров. В этом случае придется установить специальный несущий каркас из металла.

Место для встраиваемых водонагревателей выбирается в точном соответствии с рекомендациями производителей.

Что не рекомендуется делать

Как правильно установить бойлер, было рассмотрено выше. Но есть рекомендации по поводу того, чего делать во время монтажа и пользования агрегатом, нельзя:

  • включать установленный агрегат, не наполненный водой;
  • подсоединять на водонагреватель трубу от водной магистрали, если давление в ней больше 6 атмосфер;
  • снимать защитную крышку агрегата и сливать с него жидкость, не отключив его от электропитания;
  • заниматься установкой, если вы не знаете, как установить бойлер своими руками;
  • применение “левых” комплектующих, отличных от тех, что рекомендует производитель;
  • устанавливая агрегат, игнорировать монтаж предохранительного клапана;
  • не соблюдать правила установки и безопасности.

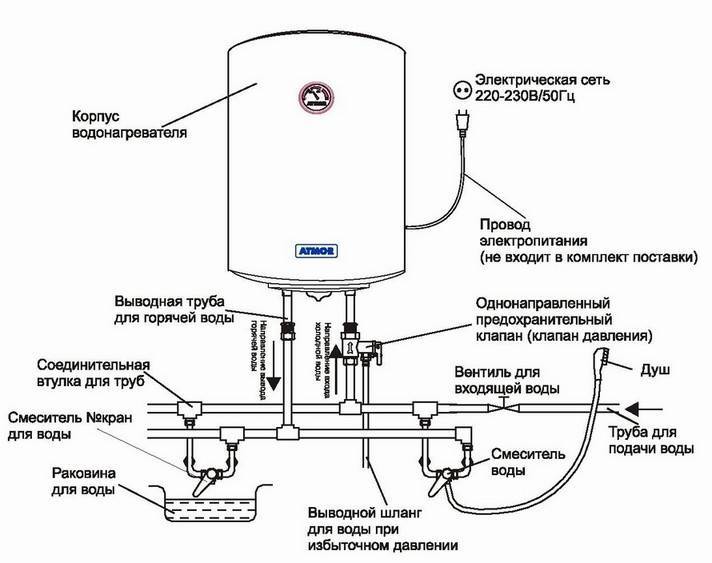

Схемы подключения к воде настенного накопительного водонагревателя

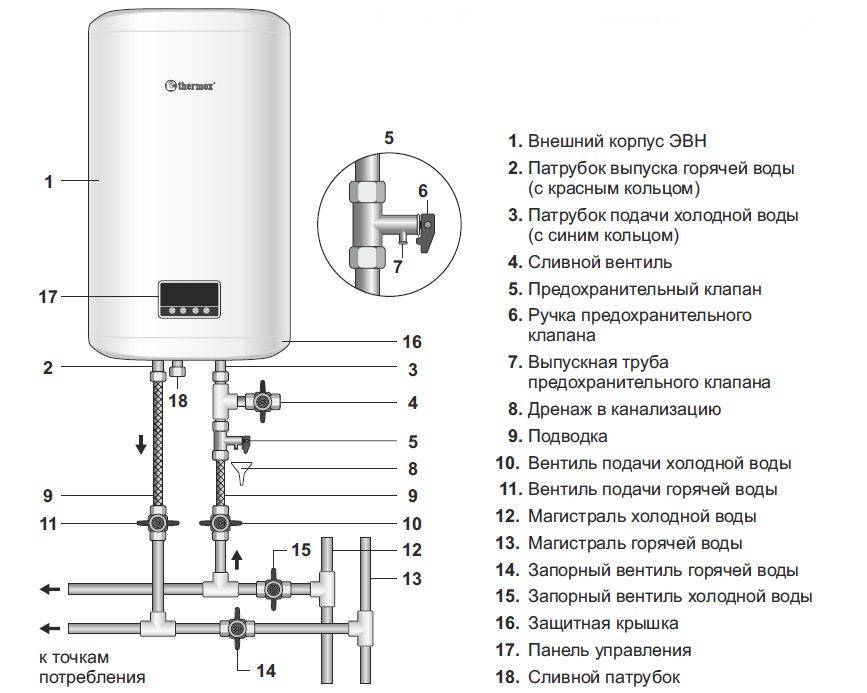

Штуцеры для подвода холодной и отвода горячей воды расположены у бойлера настенного исполнения снизу, и отмечены синим и красным цветами соответственно. Подсоединение к магистрали может быть проведено двумя способами:

  • без группы безопасности;
  • с группой безопасности.

Схемы без группы безопасности можно использовать при подключении водонагревателя, рассчитанного на давление, превышающее напор в магистральном водопроводе холодной воды, если этот напор стабилен. При нестабильном, сильном давлении в магистрали, предпочтение следует отдать подключению через группу безопасности.

В любом случае подключение и монтаж системы водопроводов начинают с врезки тройников в трубопроводы холодной и горячей воды после кранов, установленных на входе водопроводов в квартиру.

подключение водонагревателя накопительного

Внимание! Если в доме трубы давно не менялись, перед работой нужно проверить их состояние. Возможно, потребуется замена проржавевших стальных труб на новые

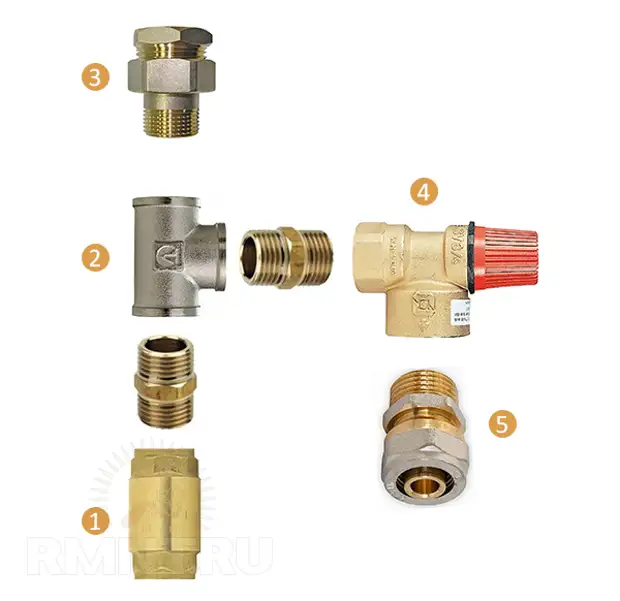

От тройников выполняются отводы для подключения водонагревателя. При работе бойлера кран горячей воды должен быть полностью закрыт. Холодная вода беспрепятственно поступает на нагрев, на смесители, в бачок унитаза.

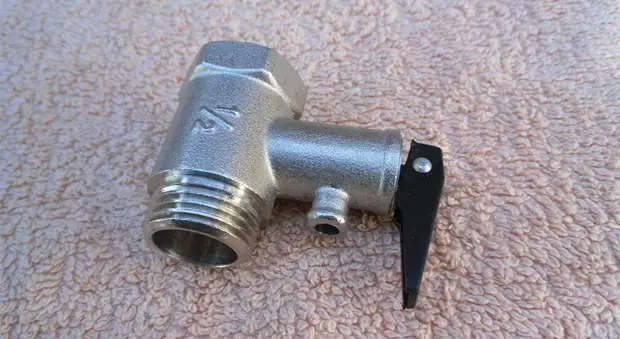

На бойлере на штуцер подвода холодной воды навинчивают обратный предохранительный клапан. Он служит защитой от термического расширения воды в баке-накопителе, периодически стравливая её излишки. От сливного отверстия клапана монтируется дренажная трубка, которая должна быть направлена вниз и опускаться в ёмкость или канализацию свободно, без перегибов, которые могли бы препятствовать сливу излишков воды в баке.

подключение водонагревателя накопительногоОбратный предохранительный клапан

Между клапаном и водонагревателем не может быть установлена запорная арматура. А вот тройник, на ответвлении которого установлен кран для опорожнения бака, устанавливать можно, и даже рекомендуется производителями. Трубу или шланг от него необходимо вывести в канализацию, либо тройником подвести на трубу подачи холодной воды до предохранительного клапана.

подключение водонагревателя накопительногоПодвод воды без группы безопасности с редуктором давления: 1 — запорные вентили водопровода; 2 — редуктор понижения давления воды; 3 — запорные вентили водонагревателя; 4 — обратный предохранительный клапан; 5 — дренаж в канализацию; 6 — вентиль для слива воды из бака; 7 — накопительный водонагреватель

Если магистральный водопровод требует регулировки давления, то редуктор или группу безопасности устанавливают на входе холодной воды после магистральных кранов или на ответвлениях от тройников. Как правило, для бытовых водонагревателей в городских условиях достаточно установки редуктора давления, понижающего напор до допустимых или рекомендуемых производителем пределов.

Группу безопасности для электрического водонагревателя составляют отдельные элементы, собираемые по месту. Не путать с группой безопасности для котлов! Порядок их монтажа показан на рисунке.

подключение водонагревателя накопительногоСхема сборки группы безопасности: 1 — обратный клапан; 2 — тройник; 3 — «американка»; 4 — предохранительный клапан FAR на 6 бар; 5 — компрессионный фитинг для металлопластиковой трубы (слив при превышении давления)

подключение водонагревателя накопительногоСхема подвода воды через группу безопасности: 1 — редуктор давления; 2 — вентиль для слива бака; 3 — группа безопасности; 4 — слив в канализацию при превышении давления воды

Для горизонтальных водонагревателей подключение производится по аналогичным схемам.

Выбор кабеля и автомата

подключение водонагревателя накопительного
При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

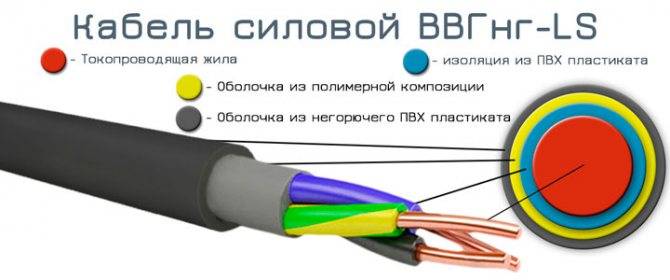

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

подключение водонагревателя накопительного

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

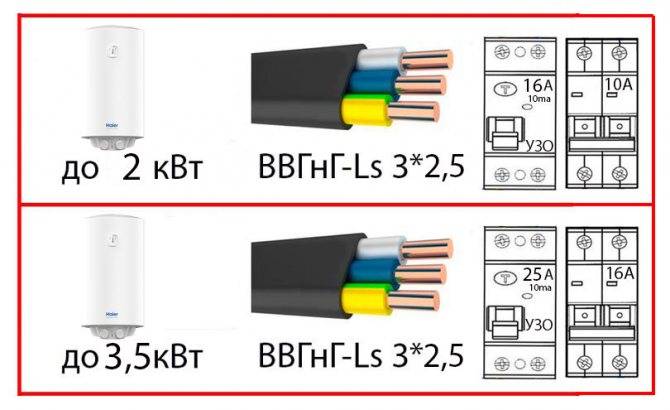

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

подключение водонагревателя накопительного

Подключение накопительного водонагревателя

Подключение накопительного водонагревателя предусматривает соблюдение следующих этапов работы:

подключение водонагревателя накопительного

Электрические водонагреватели лучше всего подключать поближе к месту использования горячей воды, чтобы не потерять температуру.

  1. Внимательное изучение типа подводки водонагревателя (верхний или нижний).
  2. Выбор способа установки прибора (горизонтальное или вертикальное положение). Чаще всего производитель дает рекомендации по способу установки. Многие модели предусматривают и тот, и другой варианты.
  3. Электрический водонагреватель лучше всего подключать ближе к местам использования горячей воды, чтобы избежать потери температуры воды при длительном пути до места использования.
  4. Необходимо воздержаться от применения и использования в подключении деталей, которые не были предусмотрены или порекомендованы производителем определенной модели.
  5. В случаях несоответствия холодной воды стандартам, необходимо применять фильтр, которого нет в комплекте, и его нужно будет приобрести на предварительном этапе подготовки.
  6. В помещения с отсутствующей гидроизоляцией полов устанавливается поддон, который будет обеспечивать слив воды в канализацию, для этого придется установить дренажную трубку. И трубка, и поддон покупаются заранее до момента подключения прибора для нагрева воды.

Подключение водонагревателя к водопроводу предполагает выполнение следующих действий:

Подключение к водопроводу накопительного водонагревателя категорически запрещено без использования предохранительного клапана.

  1. Надевается на патрубок предохранительный клапан, который отвечает за впускание холодной воды для обеспечения герметичности соединений. Применение водонагревателя без данного клапана категорически запрещено. Схема должна быть соблюдена правильно.
  2. Для подключения необходимо применение гибких медных или пластмассовых труб.
  3. Когда водонагреватель будет подключен к водопроводу, можно открыть вентиль, чтобы холодная вода заполнила бак.
  4. Теперь вы можете включить кран, чтобы убедиться в том, что оттуда потечет горячая вода. Вода будет горячей сразу после заполнения бака холодной водой.
  5. В случаях, когда в помещении нет водоснабжения, то над водонагревателем необходимо установить дополнительную емкость с водой. Расположение емкости должно быть примерно в пяти метрах над баком.

Подключение водонагревателя к электросети предполагает следующие этапы работы:

Отключите на время провода от электрического питания.
Соблюдая полярность, подключите провода.
Подключите провод заземления

Важно помнить, что заземление является главным моментом подключения.
Закройте крышку и только потом включите водонагреватель в электросеть. Ни в коем случае нельзя открывать крышку, если бак подключен в сеть.
Запрещается включать бак водонагревателя в сеть, если в баке нет воды.

Подключение бойлера к водопроводу

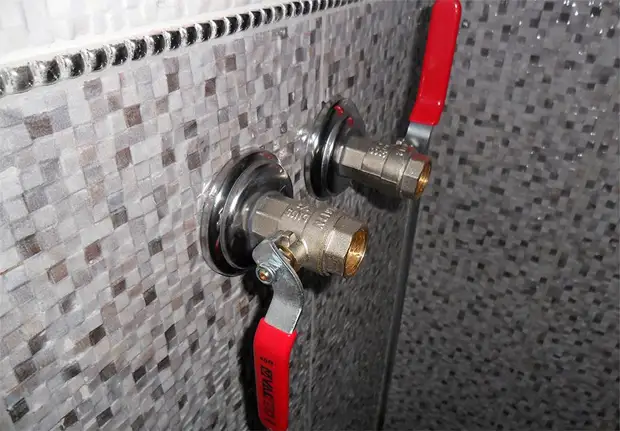

Тройник накручивается на ресивер холодной воды, расположенный на бойлере. Обычно он обозначен синим цветом. Далее подключается редукционный клапан к нижнему отводу так, чтобы стрелка была направлена в сторону бака. К боковому отводу крепится шаровой кран, который необходим для слива воды.

Популярные статьи  Дистиллятор своими руками

Все имеющиеся фланцевые соединения уплотняются ФУМ лентой.

  • На штуцер горячей воды водонагревателя прикручивается шаровой кран, а тройник устанавливается на кран трубы с горячей водой. Вся резьба уплотняется герметиком, а с помощью гибкой трубки, соединяется тройник и новый кран.

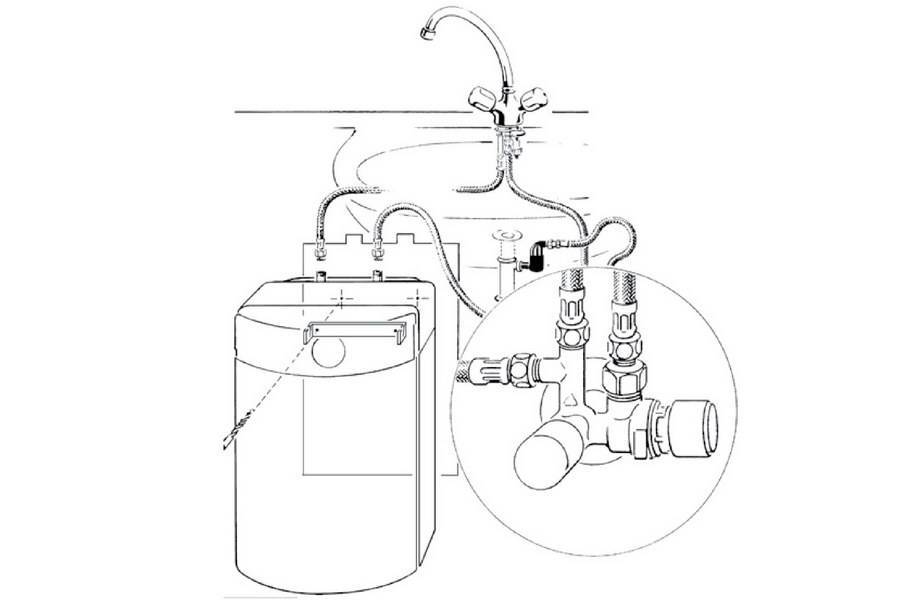

  • Если установка тройников на водопроводных стояках исключена, следует выполнить подсоединение водонагревательного бака к смесителю. В данном случае тройники фиксируются на патрубках холодной и горячей воды умывальника, а далее прикрепляются гнущиеся шланги смесителя и бойлера к тройникам.

Особенности устройства бойлеров — накопителей

Водонагревающее оборудование накопительного типа — это резервуары, снабженные электрическими ТЭНами или жидкостными теплообменниками. В емкости имеются трубки, подводящие холодную воду и отводящие горячую.

Что касается бойлеров косвенного нагрева, то они оборудованы рабочей зоной подогрева теплоносителя и линиями, предназначенными для подключения к отопительной системе. Все современные теплоснабжающие конструкции, вне зависимости от особенностей устройства, оснащают автоматикой, предназначенной для регулировки температуры подогрева воды и работы оборудования в целом.

Установка УЗО

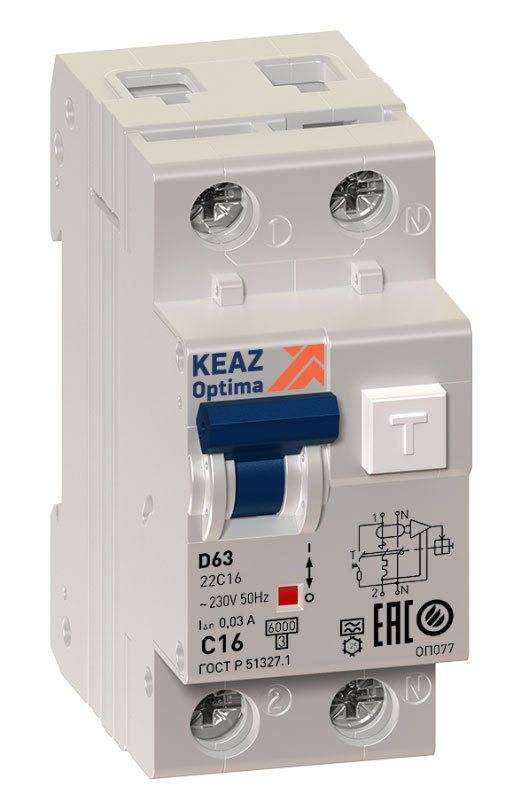

В питающей линии бойлера обязательна установка УЗО — устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.

подключение водонагревателя накопительного

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:

подключение водонагревателя накопительного

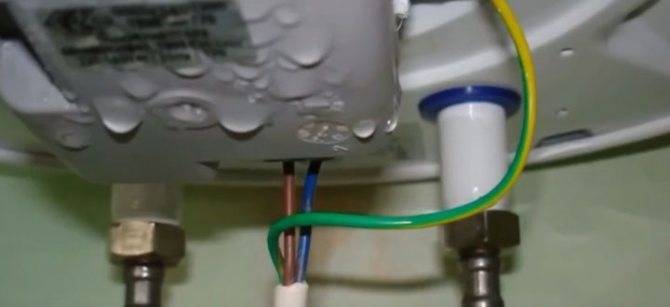

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

подключение водонагревателя накопительного

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

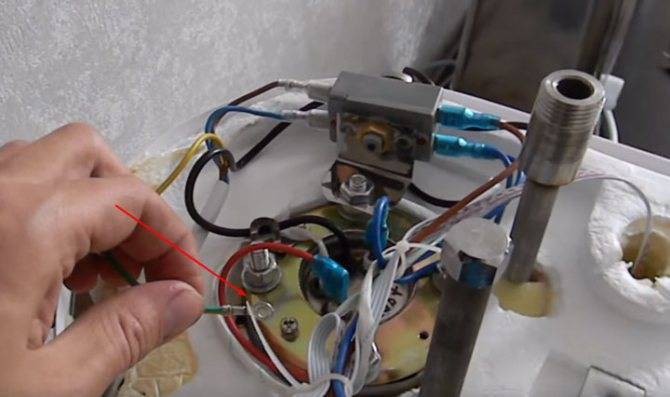

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

подключение водонагревателя накопительного

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

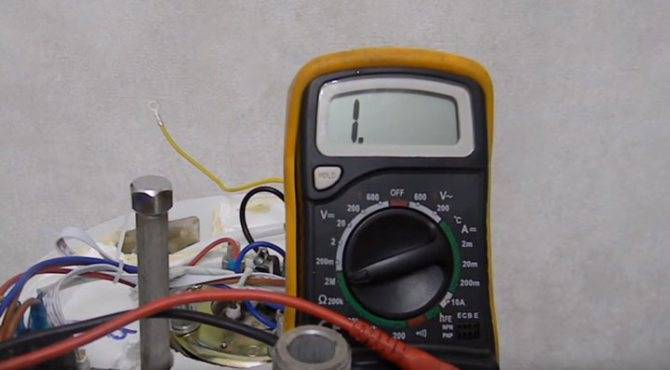

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:

подключение водонагревателя накопительного

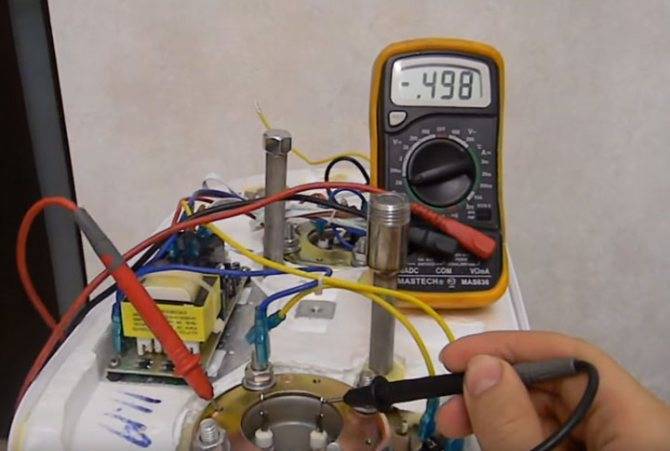

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм.

подключение водонагревателя накопительного

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

подключение водонагревателя накопительного

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

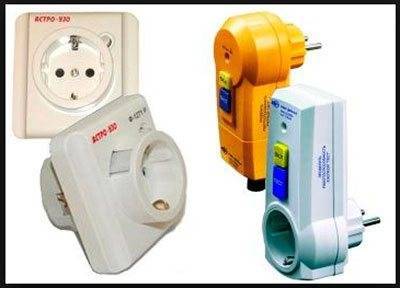

Самый простой вариант — это покупка УЗО розетки.

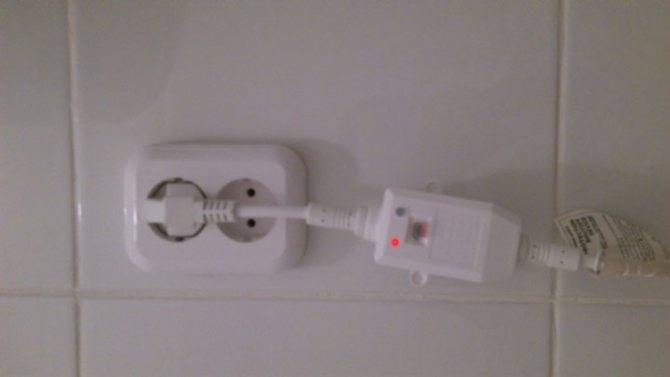

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

подключение водонагревателя накопительного

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).

А если есть заземляющий проводник, то УЗО отработает сразу после подачи напряжения на титан, не дожидаясь вашего касания. Вот и вся разница.

Подключение от розетки или напрямую

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье «Розетка в ванной комнате — 5 правил размещения».

Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности.

Если в ней написано, что данный бойлер можно подключать двумя способами

напрямую

и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

Правила безопасности при подключении бойлера к сети

Владельцы квартир, как правило, отдают предпочтение электрическим бойлерам. Они компактны, безопасны и при этом прекрасно справляются со своей функцией. Поэтому рассмотрим поподробнее именно электрический водонагреватель.

Приступая к подключению, нужно соблюдать определенную технику безопасности – как при работе с любым другим электрическим оборудованием.

В первую очередь нужно запомнить следующие правила:

  • Прежде чем приступить к работе, отключите электричество на щитке – это позволит исключить вероятность поражения током.
  • Все провода нужно соединять при помощи пайки – это надежное и долговечное соединение.
  • Использовать только качественные, надежные, крепежные материалы. Удачным выбором станет анкерный крюк диаметром в 8 миллиметров или больше.
  • Ни в коем случае не пытаться установить бойлер на гипсокартонные стены – они явно не выдержат дополнительную нагрузку в 100 килограмм и более.

Хотя перечисленные выше правила довольно просты, многие люди, решив подключить электрический бойлер к сети, просто забывают о них и впоследствии сталкиваются с серьёзными проблемами.

Подготовившись к дальнейшей работе, можно приступать непосредственно к монтажу.

Типы водопровода

Варианты подключения настенных водонагревателей могут сильно различаться в зависимости от типовых особенностей водопровода. Надежность соединения полипропиленовых труб обеспечивается специальными оконечными муфтами и поворотами. Трубы должны быть стабилизированными, с наличием дополнительного армирующего слоя в виде алюминиевой фольги.

подключение водонагревателя накопительногоСхемы разводки водопровода для подключения водонагревателя

Подключение к металлическому водопроводу выполняется при помощи специальных хомутов, выдерживающих значительные нагрузки и обладающих так называемой «врезкой» в виде специального патрубка.

Особой популярностью пользуются легкие и прочные, удобные в установке и эксплуатации металлопластиковые трубопроводы, монтаж которых осуществляется открытым способом.

Как правильно подключить накопительный водонагреватель

Данную процедуру вполне реально и возможно провести собственными руками, не прибегая к помощи специалистов. Для начала необходимо внимательно изучить инструкцию, прилагаемую к выбранной модели накопительного водонагревателя. Отдельно необходимо убедиться в соблюдении техники безопасности. Схема подключения водонагревателя должна быть соблюдена в обязательном порядке, чтобы обеспечить надежное использование прибора и безопасность ее собственника. В случае осуществления подключения прибора своими руками будет возможность проведения и ремонтных работ (если необходимо) тоже собственноручно.

подключение водонагревателя накопительного

Схема подключения накопительного водонагревателя.

Для подключения необходимо заранее приобрести и подготовить соответствующие инструменты и материалы:

  • бак водонагревателя;
  • фильтр для очистки холодной воды;
  • поддон для обеспечения слива;
  • дренажную трубку для слива в канализацию;
  • гибкие пластмассовые или медные трубы;
  • предохранительный клапан;
  • алюминиевый газовый шланг;
  • редуктор для контроля давления газа;
  • коаксиальный клапан или дымоход (в зависимости от модели водонагревателя).
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как оплачивать электроэнергию по счетчику: снятие и расчет показаний
как считать показания счетчика электроэнергии
подключение водонагревателя накопительного
