обогреватель для аквариума своими руками

Cвоими руками

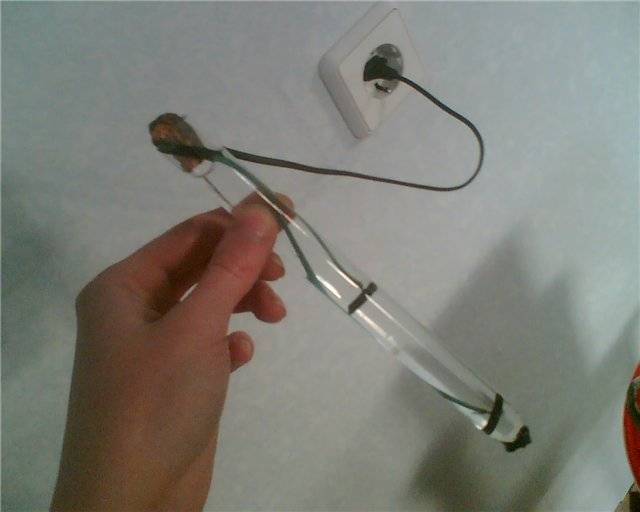

Решаясь изготовить водонагреватель в аквариум своими руками, нужно учитывать риск поражения электрическим током при его эксплуатации. Хотя многие способны сделать безопасные аквариумные нагреватели.

Для изготовления понадобятся:

  • резисторы сопротивлений;
  • кусок трубки с толстыми стенками;
  • сухой наполнитель;
  • выносливый терморегулятор.

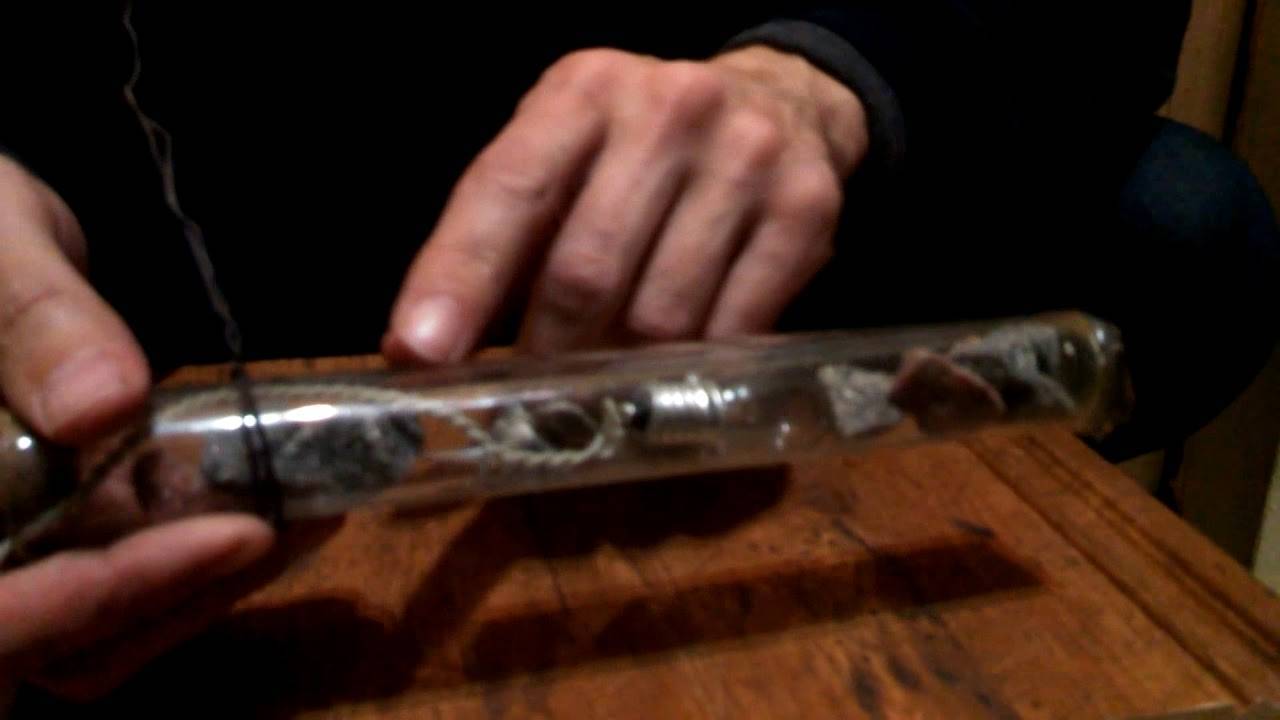

Схема изготовления:

  1. Высчитывается количество одинаковых резисторов для выработки подходящей мощности.
  2. Определяется размер стеклянной трубки (зависит от числа резисторов). В трубке необходимо оставить примерно 15 см свободного места.
  3. Выбирается сухой наполнитель. Подойдет очищенный и прокаленный песок.
  4. Внизу трубка промазывается герметиком (для изоляции), а потом закрывается резиновой пробкой.
  5. К верхнему и нижнему резистору припаивается сетевой провод, подключенный к терморегулятору.
  6. Нагреватель размещается вертикально внутри так, чтобы верх трубки не показывался из воды. Прибор нужно закрепить к стенкам сосуда при помощи на присосок.

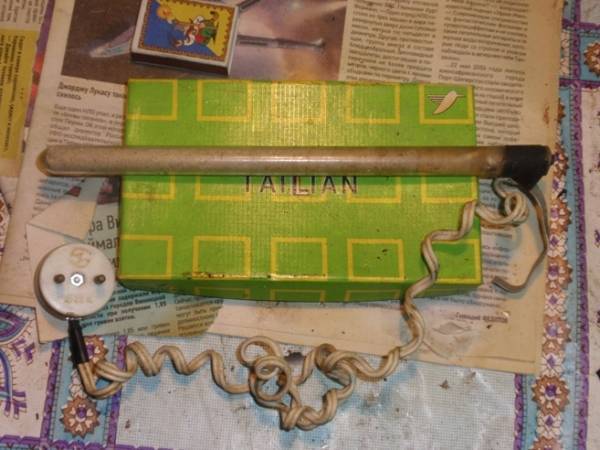

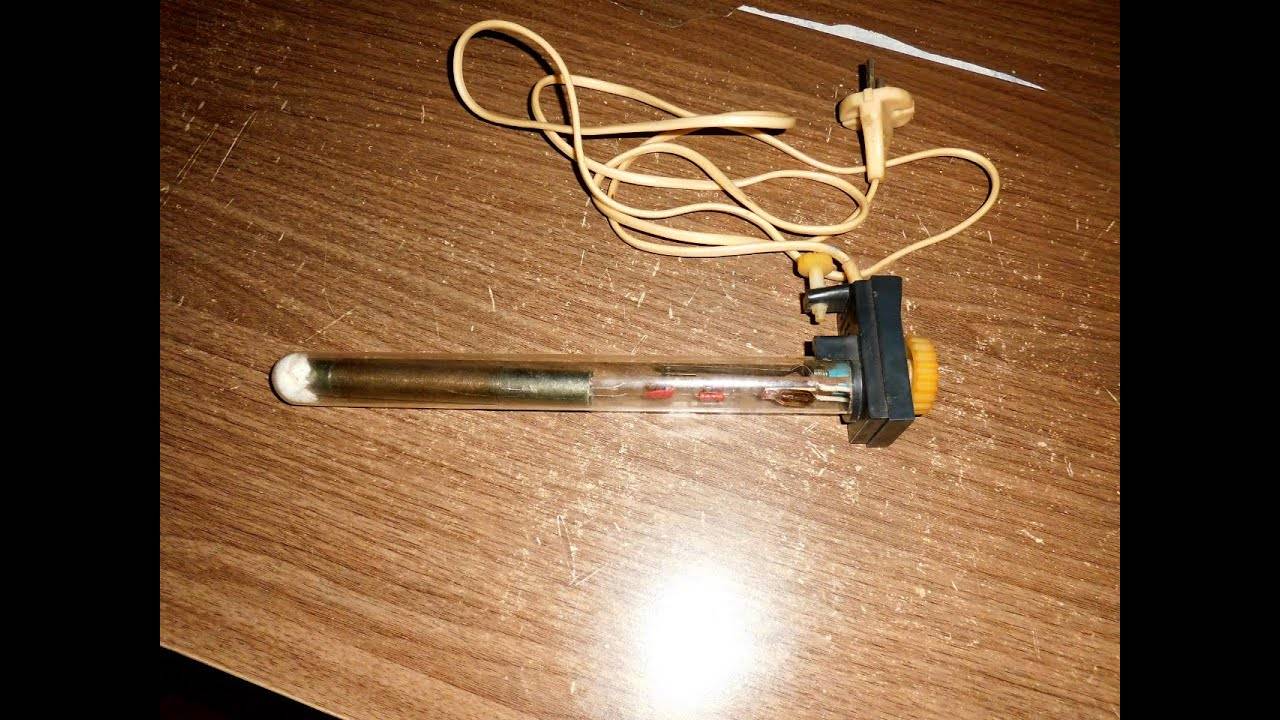

Водонагреватель можно смастерить и собственноручно, следуя нашей пошаговой инструкции. Но помните, что надо быть предельно осторожными, ведь вы рискуете получить удар электрическим током!

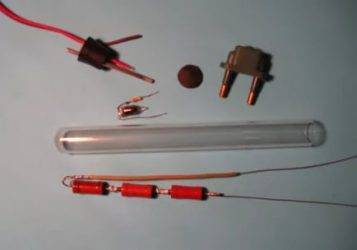

Для создания устройства вам понадобятся резисторы, кусочек стеклянной трубки с толстыми стенками, сухой наполнитель, выносной терморегулятор.

обогреватель для аквариума своими руками

Разница между температурами воды в аквариуме и в комнате (°С)

Рассчитайте силу тока, разделив мощность на применяемое напряжение. Таким образом вы поймёте величину сопротивления обогревателя. Подберите нужное количество одинаковых резисторов (их общий показатель мощности и сопротивления должен соответствовать расчётным величинам).
Определите длину и диаметр стеклянной трубочки, исходя из размеров и количества сопротивлений

Обратите внимание, что последовательно спаянные резисторы должны располагаться в трубочке с запасом свободного пространства в 15 см.
В качестве наполнителя вы можете применить очищенный и прокалённый песок.
Нижнее отверстие трубочки закройте резиновой пробкой, посаженной на аквариумный герметик.
К верхнему и нижнему резисторам припаяйте кончики сетевого кабеля. Всё это поместите в трубку и засыпьте песочком (он должен быть на дне трубочки, накрывая верхний резистор).
Верх трубочки закройте аквариумным герметиком

Подключите сетевой провод к терморегулятору с выносным датчиком температуры, который опускается в резервуар.

А как крепить устройство, вы уже знаете. Об этом мы говорили немного ранее.

В обустройстве домашнего аквариума вам понадобится немало составляющих. Ведь чтобы обитатели искусственного водоёма чувствовали себя хорошо и комфортно, нужно всё сделать по уму. Одним из желательных компонентов резервуара является нагреватель для воды.

В этой статье мы поговорим, зачем он нужен, узнаем, какими бывают эти нагреватели, и разберёмся, как пользоваться таким девайсом.

Кроме того, бонусом для вас будет подробная инструкция к тому, как сделать нагреватель своими руками, сэкономив при этом деньги и научившись чему-то новому.

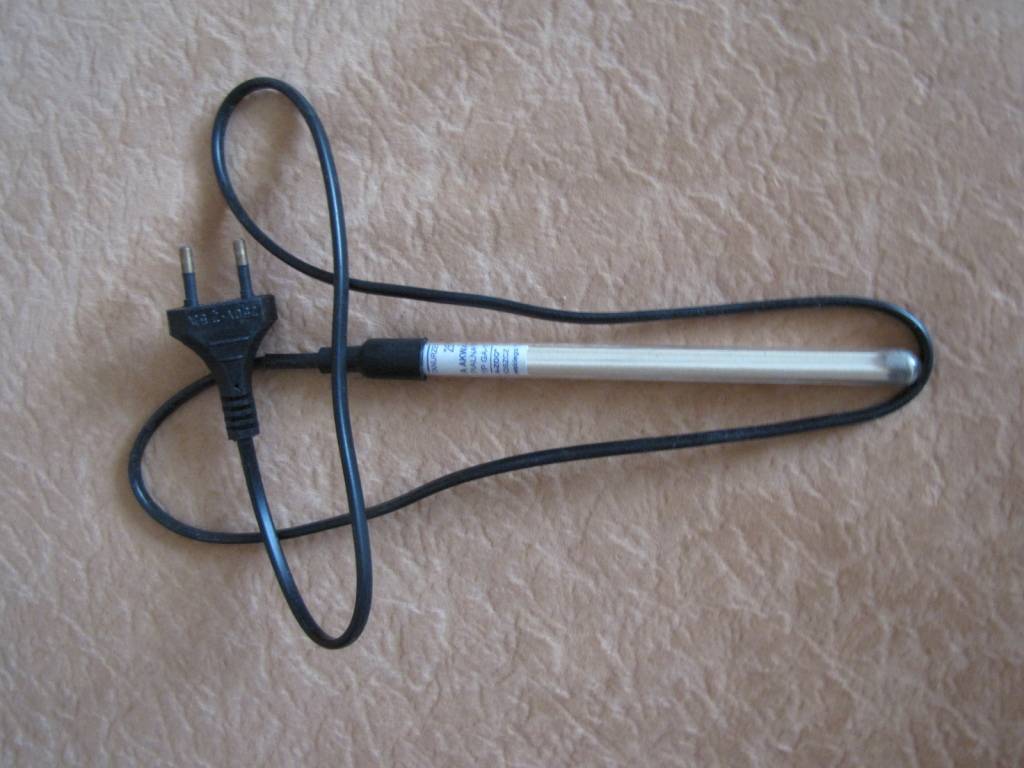

Самый простой обогреватель своими руками

Устройство на самом деле простое: у него нет терморегулятора. Но в силу низкой мощности вы не сможете перегреть воду в аквариуме: никто в нем не сварится. Однако превышение нормы в 1-2 градуса вполне вероятно. Чтобы не допустить этого, поставьте в аквариум водяной термометр. И когда вода нагреется до нужного уровня, отключайте обогреватель (если забудете выключить, ничего страшного не случится, если вы правильно выбрали сопротивление проволоки).

Для его сооружения понадобятся:

  • Трубка силиконовая или капельник;
  • Трансформаторная намотка или провода различного диаметра (нужно будет подбирать);
  • Источник питания в диапазоне 12-24 В;
  • Две пластиковые заглушки для трубки;
  • Силикон;
  • Глицерин жидкий, на худой конец – просто вода;
  • Паяльник, кусачки.

Сначала нужно рассчитать мощность обогревателя из расчета стандарта: 0,5-1 Вт на литр воды. Чем теплее нужна вода, тем мощнее должен быть нагреватель. Расчет производится по формуле:

Где W – искомая мощность нагревателя, w – выбранная мощность для 1 литра воды, а V – объем аквариума.

Пример: объем вашего аквариума 20 литров, а нагреть вы его хотите средне. Тогда возьмем среднюю мощность (0,75 Вт/л). Получим: 0,75*20=15 Вт.

Теперь нужно рассчитать длину провода от трансформаторной намотки. Для этого посчитайте нужное сопротивление по формуле:

Где R – искомое сопротивление, U – напряжение источника тока (какой у вас, 12 или 24 Вольта?). А W – нужная мощность, которую вы уже нашли.

Пример: вам нужен обогреватель 15 Вт при источнике 12 В. Тогда сопротивление равно 12*12/15=9,6 Ом.

Теперь понадобится формула для расчета самой длины провода:

Где L – искомая длина, S – поперечное сечение провода, а р – удельное сопротивление материала, из которого он изготовлен.

Внимание! У трансформаторной намотки толщина 0,3 мм. Поэтому поперечное сечение будет равно площади круга такого же диаметра – 0,07 кв

мм. Изготовлена обмотка из меди, удельное сопротивление которой известно – 0,018 Ом*кв. мм/м.

Пример: вам нужно сопротивление в 9,6 Ом. Подставляя известные величины в формулу, получим: 0,07*9,6/0,018=37,3 м.

Затем терморегулятор своими руками для аквариума мастерите согласно инструкции:

  1. Просуньте проволоку внутрь трубки;
  2. Концы припаяйте к проводу, идущему к источнику тока;
  3. Место спайки поместите в заглушку из пластика;
  4. Полость заглушки залейте силиконом, чтобы трубка с одного конца стала герметичной;
  5. Через другой конец трубки налейте жидкий глицерин. Если его нет, то подойдет вода, но она хуже проводит тепло;
  6. Чтобы герметизировать трубку с оставшегося конца, используйте вторую заглушку и немного силикона.

Теперь обогреватель можно использовать по назначению: опустите его на дно и подключите к источнику питания. Но если вы хотите иметь возможность регулировать температуру, то придется вложить больше сил и средств, чтобы сделать аквариумный водонагреватель с терморегулятором.

Какой нагреватель для аквариума лучше?

Существует несколько производителей, которые предлагают подобные устройства, которые заслужили уважение среди людей. Многие интересуют, какой лучше купить обогревать для аквариума, так вот выделить какого-то одного производителя сложно, поскольку все зависит от требований, которые выставляет покупатель. Стоит заметить, что многие производители аквариума параллельно выпускают и дополнительное оборудование, среди которого есть и нагреватели. В таком случае лучше выбирать все одной марки.

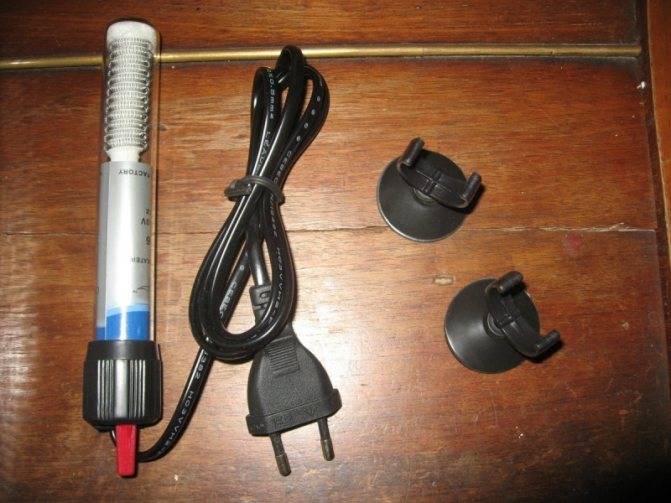

Нагреватель для аквариума «Juwel»

Под этим названием можно приобрести несколько устройств разной мощности, поэтому можно подобрать вариант для своего объема. Нагреватели воды в аквариуме «Juwel» имеют такие характеристики:

  1. Устройство имеет встроенный терморегулятор. Для того чтобы начать его использовать нужно просто установить необходимую температуру на верхней части обогревателя и значение будет поддерживаться в заданном диапазоне. Устройство будет выключаться при достижении необходимой температуры и включаться, когда вода будет остывать.
  2. Есть у нагревателя для аквариума стандартное крепление, подходящее для всех вариантов емкостей. Если прибор был куплен для аквариумов , тогда его можно установить внутри корпуса встраиваемого внутреннего биологического фильтра.
Популярные статьи  Перфоратор Makita HR 2470

Нагреватель для аквариума «Тetra»

Среди оборудования этой компании можно выделить устройство «TETRATEC HT 25W», которое имеет специальный регулятор температуры от 19 до 31°С.

  1. Учитывая наличие водонепроницаемого корпуса и крышки, нагреватель можно смело полностью погружать в воду.
  2. Представленный обогреватель для аквариума «Тетра» можно использовать для аквариумов объемом 10-25 л.
  3. Прибор имеет контрольный световой индикатор. Его легко устанавливать, поскольку он имеет длинный кабель.
  4. Нагреватель для аквариума «TETRATEC HT 25W» равномерно распределяет тепло, поскольку у него двойной керамический нагревательный элемент.
  5. Для крепления к стеклу предназначены две присоски.

«Аquael» нагреватель для аквариума

Под этой маркой выпускают несколько приборов и среди них можно выделить «Aquael Easyheater 50w», который не имеет аналогов на рынке.

  1. Компактное устройство легко крепится на стекло, и оно может работать не только в вертикальном, но и горизонтальном положении.
  2. Обогреватель воды в аквариуме не обжигает тело рыб и других морских жителей. Его температурный диапазон большой – 18-36°С.
  3. Устройство имеет встроенную систему перегрева и за ним легко ухаживать и монтировать.

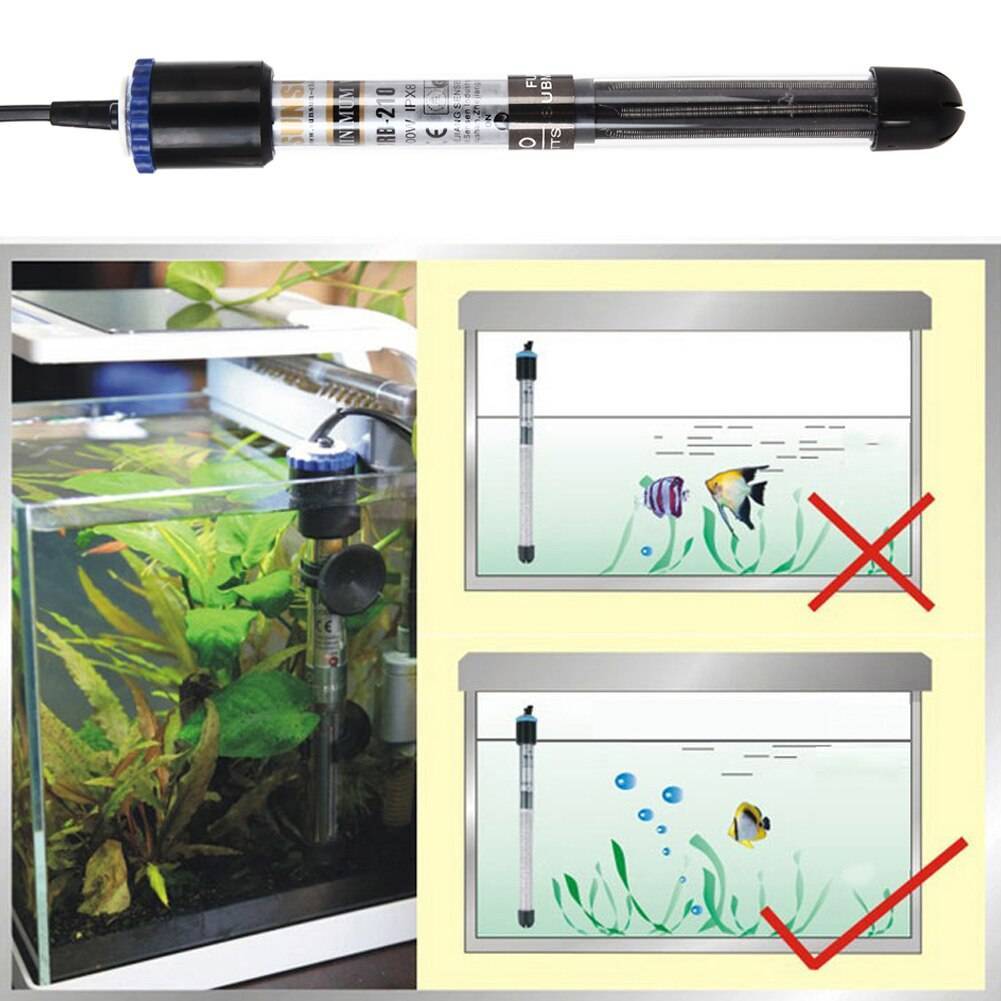

Как установить нагреватель в аквариум

Установить нагреватель для аквариума своими руками несложно, при условии, что вы будете придерживаться пошаговых инструкций и схем монтажа. Все системы отличаются водонепроницаемым корпусом и могут фиксироваться в вертикальном (рукоятку для регулировки нужно оставлять выше уровня воды) или в горизонтальном положении, когда прибор полностью погружается в воду.

Чтобы установка была правильной, необходимо учитывать следующие особенности и правила:

  1. Нельзя ставить устройство на песчаном или гравийном дне, поскольку такие составы негативно сказываются на его состоянии и могут привести к многочисленным поломкам.
  2. Необходимо избегать опускания воды ниже минимального уровня. Это контролируется с помощью специальной отметки на корпусе. Из-за постоянного испарения уровень жидкости постепенно падает, поэтому его нужно возобновлять, доливая в аквариум свежую порцию.
  3. Обогреватель для рыб фиксируется с помощью кронштейнов и 2 присосок. Точная информация о специфике монтажа указывается в инструкции.
  4. Устройство нужно размещать в тех точках, где имеется постоянная и равномерная циркуляция воды.
  5. После завершения монтажных работ и наполнения аквариума водой нужно подождать 15 минут, чтобы прибор был прогрет до естественной температуры, а потом запускать его.

Чтобы нагревательное оборудование функционировало без сбоев, понадобится правильно его отрегулировать. Восстановление оптимального температурного режима зависит от циклической подачи тепла, которое аквариум отдает окружающей среде. Если происходит загорание контрольной лампочки, это указывает на включение нагревателя. Когда индикатор гаснет, прибор отключается.

Если мощность системы рассчитана правильно, а температура в комнате соответствует той, которая выбрана при регулировке, остается подождать 30-40 минут, пока устройство будет выполнять свою основную задачу.

При изменении температурных показателей нужно провести ручную калибровку с помощью регулятора.

Любые работы по настройке или обслуживанию нагревательных систем должны выполняться в выключенном состоянии. Убедитесь, что прибор отсоединен от электроснабжения, и только потом начинайте настройку. Если агрегат или кабель поврежден, использовать его по прямому назначению запрещено. Нужно заменить систему или выполнить ремонт провода.

Не забывайте следить за уровнем воды в аквариуме — он должен быть выше минимальной отметки, которая наносится на корпусе нагревателя. Современные модели могут погружаться на глубину до 80 см.

обогреватель для аквариума своими руками

Нужен ли обогреватель в аквариуме

Большинство аквариумных рыбок являются представителями тропической ихтиофауны, поэтому для их нормального существования необходима стабильная температура. Она варьируется в пределах +26…+27˚С. Это значит, что владельцу таких созданий понадобится купить специальный терморегулятор для аквариума. Его задача и роль заключаются в следующем:

  1. Многие виды рыб нуждаются в тщательно подогретой воде, температура которой выше комнатной. Без дополнительного подогрева, получить ее невозможно.
  2. Ночью вода сильно остывает, а любой скачек негативно сказывается на состоянии питомцев.
  3. В зимний период уровень воды может опускаться.

Перечисленные факторы объясняют, для чего нужен аквариумный нагреватель в искусственном водоеме. Проводить оценку температуры воды лучше утром, когда включается освещение. Связано это с тем, что в течение суток аквариум дополнительно прогревается лампами.

При наличии терморегулятора беспокоиться о возможных скачках температуры не придется. Достаточно периодически делать измерения и корректировать режим.

Если нагреватель отсутствует, температурные показатели будут зависеть от следующих факторов:

  1. Тепловая энергия от приборов освещения и дистанция между ними и аквариумом.
  2. Тип конструкции, форма и объем емкости.
  3. Совместимость с проточной системой водоснабжения.
  4. Число циклов смены воды.

Зачем нужен самодельный терморегулятор?

Покупные терморегуляторы очень массивные. Рассчитаны они для содержания объемных аквариумов с прихотливой живностью. Для начинающих аквариумистов, разводящих небольших рыбок в маленьких емкостях, они не подходят. Да и затраты будут неоправданными (покупная водонагревательная техника дорогая). Поэтому терморегулятор для аквариума своими руками — это:

  • Дешево (собирается из сподручных материалов);
  • Практично (подходит для маленьких аквариумов и нерестовиков);
  • Эффективно (самодельное устройство работает не хуже промышленно созданного).

Единственное, что придется потратить – это время.

Когда не обойтись без покупки нагревателя?

У промышленного и самодельного устройств есть существенное отличие: покупной нагревает саму воду, а сделанный своими руками – дно. Если в маленьких аквариумах с помощью конвекции тепло быстро расходится по всему объему, то для крупных емкостей этого недостаточно.

Чтобы вода была одинаковой температуры во всех уровнях, придется использовать покупной подогреватель для аквариума с терморегулятором. Но если вы ошиблись в расчете мощности, и ее оказалось недостаточно, то исправить ошибку поможет сооружение помощника – самодельного термостата.

Работа схемы

Принцип работы компаратора напряжения заключается в сравнении напряжения на входах микросхемы. Один из входов подключен к делителю напряжения, собранному на резисторах R4 и R6. Нижний резистор выбран переменным, чтобы можно было задавать температурный порог включения компаратора. Второй вход микросхемы подключен к делителю напряжения на резисторе R5 и терморезисторе R8. Свойство терморезистора таково, что он изменяет значение сопротивления в зависимости от температуры. Для правильной работы схемы необходим терморезистор с отрицательным коэффициентом изменения сопротивления. То есть, при увеличении температуры сопротивление должно уменьшаться.

Популярные статьи  Для чего нужна молниезащита и заземление

Если температура воды в аквариуме ниже установленной переменным резистором, то на выходе компаратора присутствует напряжение, которое включает электромагнитное реле. В свою очередь, реле коммутирует обогреватель для аквариума. При увеличении температуры компаратор переключается и на выходе напряжение пропадает, реле отключается.

Рекомендации по применяемым радиоэлементам:

  • В настоящее время может оказаться затруднительным приобретение компаратора К554СА3 отечественного производства.Для его замены можно использовать импортную микросхему компаратора LM311, которая широко распространена и является полным аналогом.
  • Терморезистор должен быть с отрицательным температурным коэффициентом, например, типа ММТ-1с, сопротивление в диапазоне от 5 до 15 кОм. Выбранный тип резистора хорош тем, что имеет малые габариты и позволяет хорошо загерметизировать датчик для защиты от попадания воды. Вместо него можно использовать также любой импортный терморезистор с аналогичными характеристиками.
  • Напряжение срабатывания электромагнитного реле должно быть рассчитано на напряжение питания схемы. В данном случае 12 В. Реле должно с некоторым запасом допускать коммутацию тока, потребляемого аквариумным нагревателем. Доля нагревателя небольшой мощности реле типа РЭС-9 является оптимальным вариантом.
  • Диод VD1, шунтирующий обмотку реле, может быть любого типа, поскольку его назначение состоит в предохранении выходного транзистора компаратора от бросков ЭДС самоиндукции в момент выключения реле.
  • Переменный резистор должен обеспечивать плавность регулировки. Нежелательно использовать потенциометры с угольным слоем, особенно от дешевой аппаратуры китайского производства. Наилучший вариант — проволочный потенциометр ПП-3.
  • Диодный мост источника питания должен обеспечивать ток до 1 А и может быть в любом исполнении, в том числе как монолитной конструкции, так и из отдельных диодов.
  • Напряжение питания схемы составляет 12 В.
  • Светодиод, индицирующий включение нагревателя, может быть любым. Он никак не влияет на работу устройства. Следует только подобрать сопротивление ограничительного резистора R7 для обеспечения необходимого тока.

Приобретаем аквариумные нагреватели в интернете

Сегодня существуют как многочисленные городские магазины, так и интернет порталы, где с легкостью можно приобрести различное аквариумное оборудование. В первую очередь вам необходимо определиться с мощностью нужного вам нагревателя и его маркой

Можем порекомендовать вам обратить внимание на модели от немецкого производителя Eheim и Tetra же польской A quael. Сегодня в продаже можно купить различные аквариумные водонагреватели от китайских производителей

Если в недавнем прошлом аквариумное оборудование из Поднебесной не отличалось должным качеством, то сегодня оно пользуется все большей популярностью на рынке. Его доступная стоимость сочетается с высокотехнологичностью, функциональностью и надежностью, поэтому такие аквариумные нагреватели от китайских фирм составляют конкуренцию немецкому Eheim или же американскому Fluval .

Зачем нужен обогреватель для аквариума

При обогреве аквариума некоторые киперы допускают роковую ошибку: судят о температуре воды по термометру, расположенному рядом с лампами. Те, в свою очередь, способны поднять температуру в верхних слоях на несколько градусов. Главное правило обогрева в аквариуме гласит: температура должна быть одинаковой во всей толще

Если показатели разнятся в зависимости от времени суток или точки замера более, чем на 2°C, необходимо установить один или несколько обогревателей для аквариума, а также, по возможности, улучшить циркуляцию воды, что особенно важно для водоемов с большим литражом. Температурные скачки отрицательно сказываются на самочувствии рыб и существенно сокращают продолжительность их жизни

Для контроля и поддержания стабильных температурных показателей могут использоваться специальные датчики, которые программируют устройство на работу или отдых в полностью автоматическом режиме

Кстати, в летнее время такой нагреватель может почти не включаться – модели последних поколений с терморегуляторами демонстрируют высокую эффективность при экономичном расходе электроэнергии.Обратите внимание, что водоемы с морской водой предъявляют особые требования к корпусу прибора – в них рекомендуется установить нагреватель для аквариума с защитой от разъедания. Для устройств, лишенных индикатора актуальной температуры, рекомендуется дополнительно приобрести градусники для аквариума, помогающие быстро определить температуру

Кроме того, при длительном сроке службы некоторые нагреватели начинают «привирать» насчет температуры – а копеечный термометр обойдется дешевле, чем термостат. Новейшие модели оборудованы термозащитой от перегрева – если часть воды испарится или устройство было размещено слишком высоко, они выключатся самостоятельно.

Популярные разделы:

Аквариумистика Продажа котят и щенков Террариумистика Товары для кошек Товары для собак

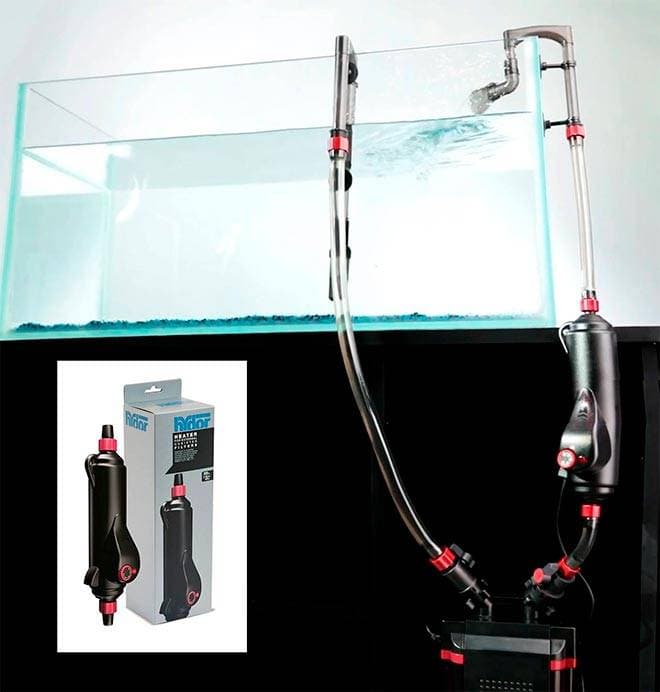

Для равномерного прогрева больших аквариумов, в частности, населенных рыбами из стоячих водоемов, будет правильно приобрести несколько небольших нагревателей или проточный нагреватель. Если в ожидании отопительного сезона в квартире можно закоченеть, лучше покупать аппарат с запасом мощности, чтобы интенсивный теплообмен не привел к снижению температуры воды. В обычных условиях для выбора нагревателя используется простая формула: 10 Вт мощности на каждый 5л объема аквариума.

Терморегуляторы кабельного типа в дополнение к основным функциям стимулируют рост растений и препятствуют бактериальному застою в грунте.

Обогреватель для аквариума своими руками

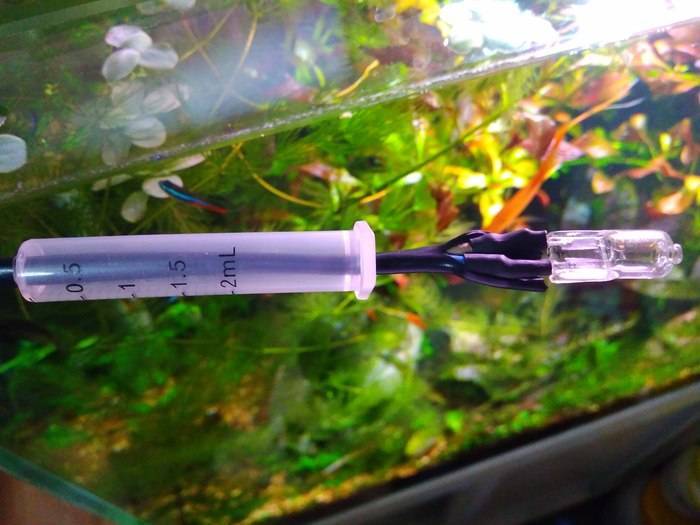

Привет всем читателям моего блога! В этой публикации я хочу рассказать вам как можно сконструировать солевой обогреватель для аквариума своими руками применив для этого обычную пластиковую бутылку. Могу с уверенностью сказать, что на протяжении нескольких лет эксплуатации этого обогревателя он зарекомендовал себя отлично.

обогреватель для аквариума своими руками

Внимание! Если вы не знаете технику безопасности обращения с электричеством не беритесь за изготовления подобного электроприбора. Для изготовления самодельного солевого обогревателя вам понадобятся: небольшая пластиковая бутылка, отрезок изолированного электрического провода (желательно снятого с электроприбора и установленной вилкой), два кольца длинной 15 − 20 мм спиленных обязательно от медной трубки и отрезок не сильно жесткого провода для изготовления крючка за который будет подвешиваться обогреватель в аквариуме

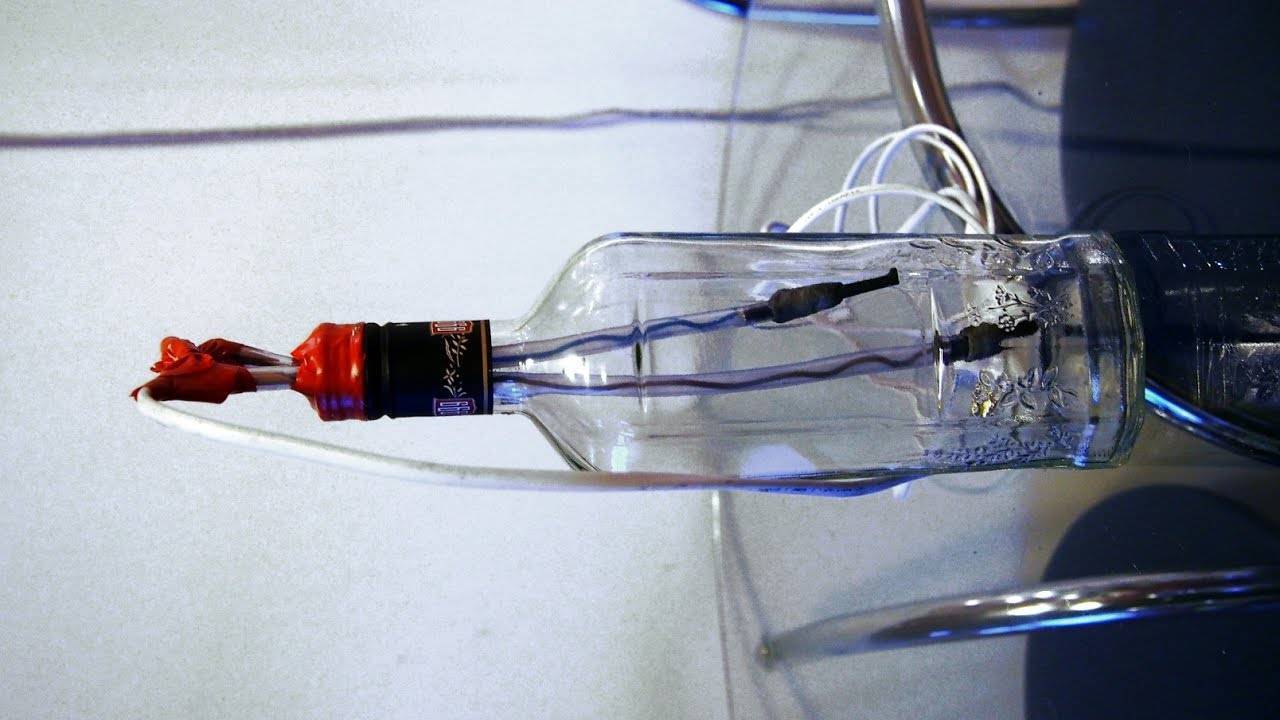

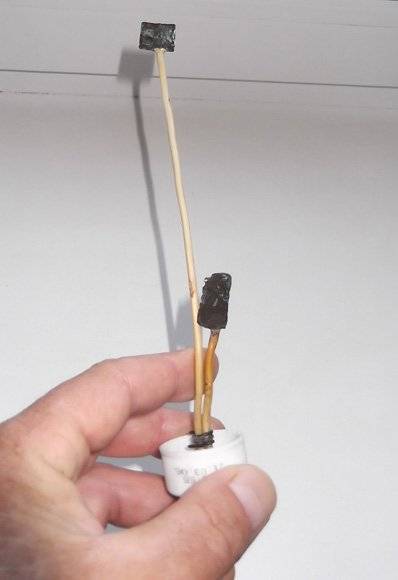

Первое что нужно будет сделать это проделать (можно прожечь гвоздем) три небольших отверстия в пробке пластиковой бутылки. Два отверстия под электрический провод, а третье для выхода, конденсата, который будет медленно испаряться от нагревания воды в бутылке. Можно обойтись и двумя отверстиями если они проделаны достаточно свободными.

обогреватель для аквариума своими руками

После того как вы проделаете отверстия в них нужно просунуть провода затем на зачищенных концах проводов сплющить кольца. Для этого нужно взять молоток и просунув провод в кольцо сплющить его ударом молотка, то же самое нужно проделать и со вторым проводом. Помните, чтобы избежать короткого замыкания помещенные в бутылку контакты должны находиться всегда поврозь, то есть один контакт в низу на самом дне бутылки, а второй вверху ближе к самому горлышку, но не выше уровня залитой в бутылке воды.

Популярные статьи  Вакуумный контактор: виды, характеристики, маркировка

Перед заливкой обогревателя водой и установкой его в аквариум нужно предварительно сделать утяжелитель для того чтобы подвешенная в аквариуме бутылка не опрокидывалась на бок. Для этого нужно засыпать в бутылку немного камней, можно просто взять немного грунта из аквариума. Норма проверяется опытным путем, когда в аквариуме подвешенная на стенку и наполненная водой бутылка перестанет переворачиваться на бок значит будет достаточно. Отрезок не сильно жесткого провода понадобится для изготовления крючка за который и будет крепиться обогреватель.

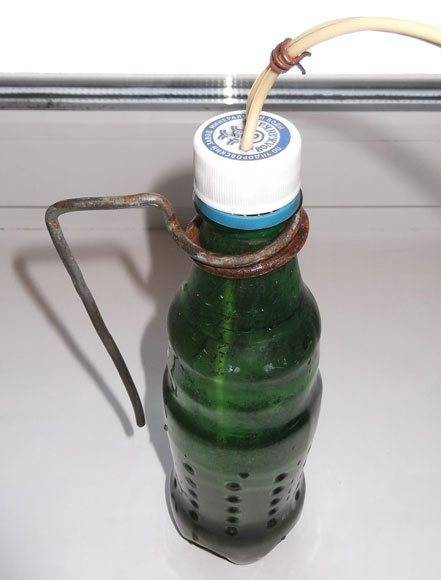

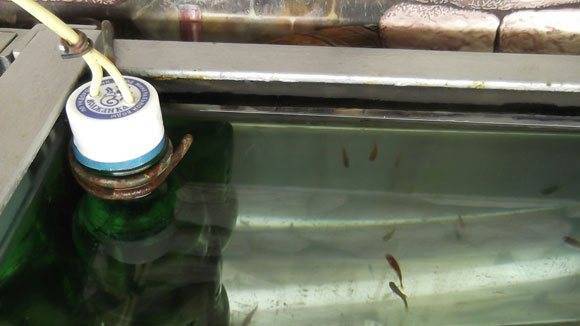

Для этого нужно плотно обмотать провод вокруг горлышка бутылки оставив конец провода изогнутым в крючок. После того как все будет сделано нужно заполнить бутылку водой, но не до края горлышка что бы избежать случайного контакта с водой в аквариуме.

обогреватель для аквариума своими руками

Правильное размещения водонагревателя в аквариуме — это полностью поднятое горлышко бутылки над уровнем воды в аквариуме

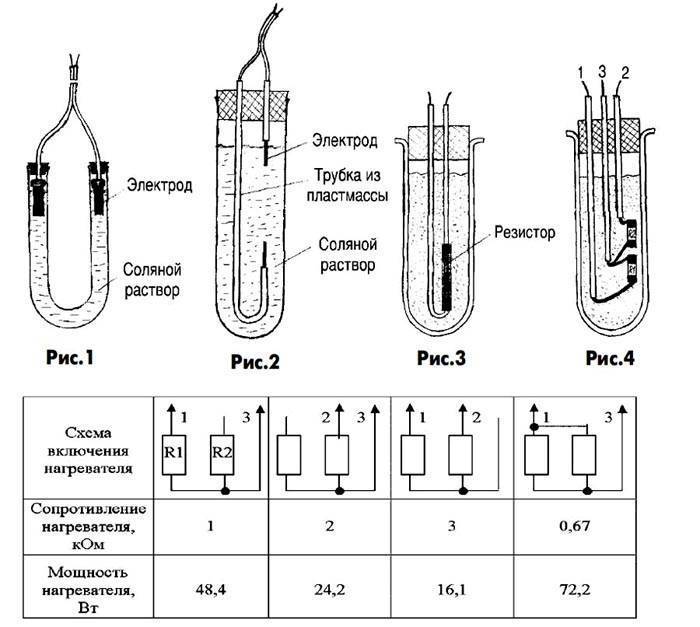

Важно знать, что температура солевого обогревателя регулируется добавлением в него соли. Чем больше добавить соли, тем выше будет температура обогревателя и на оборот

Исходя из этого нужно очень серьезно относиться к добавлению соли в противном случае вода в бутылке закипит и, вы погубите своих рыб. Я добавляю соль предварительно растворив ее в стакане с водой и лишь только после этого добавляю каплями в водонагреватель

Внимание! При добавлении соли в обогреватель, а также при всех технических работах с перемещением и снятием пробки с обогревателя строго ведутся только при его отключении от сети

После добавления соли в водонагреватель контроль за температурой воды в аквариуме ведется в течение суток. Если по истечению суток она достигла запланированной нормы и выше не поднимается значит температурный предел считается отрегулированным. А если температура воды поднялась выше нормы, то в этом случае нужно отключить обогреватель и заменить в нем часть воды на свежую. Для совсем маленьких аквариумов высокая температура воды уменьшается добавлением в водонагреватель дистиллированной воды. Подобный обогреватель для аквариума не безопасен, но может здорово пригодится.

Источник

Нагреватель автоматический своими руками

Это способ позволяет создать обогреватель для аквариума, который самостоятельно регулирует температуру, заданную пользователем. Но сделать устройство вы сможете только при наличии специальных знаний в области радиотехники.

Чтобы сделать аквариумный нагреватель с терморегулятором, вам понадобятся:

  • Трансформатор 12-вольтовый;
  • IN4007 (диоды) – 6;
  • Электролитические конденсаторы на 47, 100 и 2000 мкФ;
  • Стабилизаторная микросхема на 5 В (подходит 7805);
  • КТ 814А (транзистор);
  • Стабилитрон регулируемый (КР142ЕН19А или TL431);
  • Постоянные резисторы на 150, 910, 4 700 и 160 000 Ом;
  • Переменный резистор на 150 000 Ом;
  • Вместо датчика понадобится термический резистор на 50 000 Ом (ТКС «-»);
  • Диод с низким потреблением энергии;
  • Электромагнитное реле (12 В и < 0,1 А);

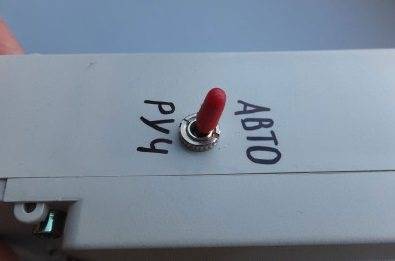

  • Тумблер (кнопка).

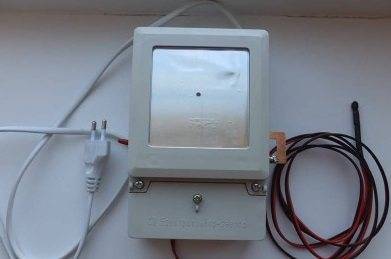

Для корпуса подойдет вышедший из строя счетчик (на фото Гранит-1). И плата пригодится от него же. Внутри помещаются и блок питания, и реле электромагнитное.

обогреватель для аквариума своими руками

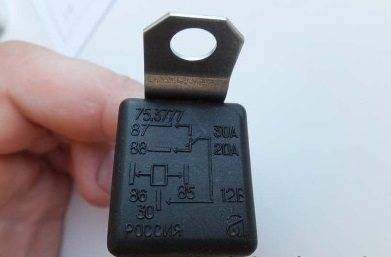

На фото подходящее автомобильное реле, где катушка работает на 0,1 А.

обогреватель для аквариума своими руками
Нельзя включить в цепь автореле, поскольку максимальный ток регулируемого стабилитрона не может быть больше 100 мА. В связи с этим требуется приобретение мощного резистора КТ814. Если вы хотите сделать схему упрощенной, то вместо автомобильного реле возьмите другое, чтобы ток был менее 0,1 А (к примеру, SRA-12VDC-AL, а еще одно — SRD-12VDC-SL-C). Такие модели можно включать в цепь стабилитрона без резистора.

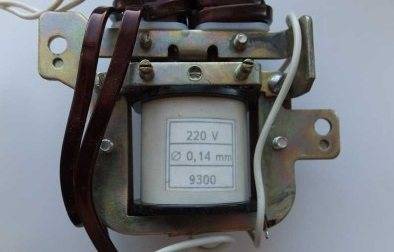

На фото представлен трансформатор необычный. Это катушка, позаимствованная у изжившего себя индукционного электрического счетчика.

обогреватель для аквариума своими руками
Видно, что есть немного свободного места, которое можно использовать для намотки обмотки. Но поскольку поперечное сечение небольшое у сердечника, то добиться большой мощности не получится. Однако для аквариумного регулятора будет достаточно, если добавить 540 витков, исходя из того, что 1 Вольт составляет 45 витков. Проблем с их вместительностью не возникнет, если верно подобрать диаметр – 0,4 мм. Но чтобы не тратить время, вы можете приобрести адаптер или новый блок, изначально рассчитанный на 12 Вольт.

Видно, что схема предусматривает стабилизатор 7805 с постоянным напряжением на выходе, которое составляет 5 В. Именно от него питается стабилитрон. Поэтому терморегулятор будет иметь стабильные характеристики, которые останутся постоянными даже при скачках питающего напряжения.

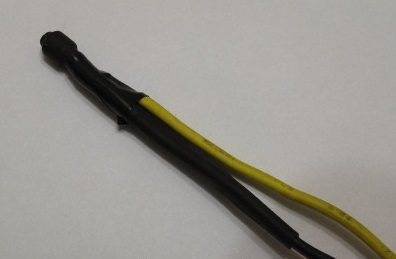

Датчиком температуры в данном случае служит термический резистор, сопротивление которого составляет 50 000 Ом при комнатной температуре. Однако сопротивление его будет падать при нагревании.

обогреватель для аквариума своими руками

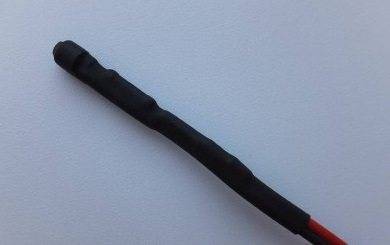

Его нужно защитить от повреждений механического характера с помощью термоусаживающих трубок.

обогреватель для аквариума своими руками
Справа регулятора температуры хорошее место для резистора R1. Если его ось будет короткой, то придется напаять флажок (за него можно переворачивать). А слева помещается тумблер, регулирующий работу устройства при неизменной температуре, установленной пользователем.

обогреватель для аквариума своими руками
Видно, что клеммник слишком большой, однако убирать его не нужно, потому что в него отлично вставляется любая вилка. Чтобы измерить силу тока, которая будет отдаваться в нагрузку, нужно убрать желтую перемычку справа и вместо нее подключить последовательно амперметр.

обогреватель для аквариума своими руками
Теперь пора сделать шкалу терморегулятора с помощью электронного термометра ТМ-902С. Датчики устройств нужно объединить изолентой.

обогреватель для аквариума своими руками
Термометром замерьте температуру тел разной степени нагретости. Шкалу можно сделать различного диапазона. На рисунке он составил 8-60 градусов Цельсия. Если температуру нужно двинуть, то можно это сделать с помощью резисторов R1-3.

обогреватель для аквариума своими руками
Теперь самодельный нагреватель с терморегулятором для аквариума готов. Выглядит он примерно так.

обогреватель для аквариума своими руками
Поскольку прозрачное стекло счетчика обнажает все внутренности терморегулятора, выглядит он не эстетично. Исправить это можно, заклеив все неприглядное скотчем. Однако если вы человек творческий, то можно над корпусом поработать еще.

Такой обогреватель с регулятором температуры будет включаться при температуре, ниже установленной пользователем. Если это необходимо, то можно сделать, чтобы нагрузка подавалась при температуре, если она выше установленной. Для этого нужно поменять местами резистор, играющий роль датчика (R2) с резисторами под номерами 1 и 3.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

как работает электрический котел
обогреватель для аквариума своими руками
