Прокладка кабеля в плинтусе: преимущества и недостатки. Как уложить провод в плинтус

Содержание

Материалы

Плинтус может быть выполнен из нескольких материалов. Однако не все они отвечают определенным требованиям и некоторые могут не подойти для того, чтобы в них были проложены провода.

Таблица. Виды плинтусов в зависимости от материала.

Материал	Описание
ПВХ или поливинилхлорид	Наиболее часто используемый вид плинтусов, так как обладает массой преимуществ. Этот материал отвечает всем требованиям пожарной безопасности. ПВХ плинтусы стоят недорого, но при этом долговечны, эластичны и прочны, не боятся воздействия влаги и ряда химических веществ. Однако при сильном механическом воздействии ПВХ плинтус может легко сломаться. Существуют также специальные плинтусы для прокладки высоковольтного кабеля – они изготавливаются из особого типа ПВХ, имеющего максимальную пожаробезопасность.
Дерево	Плинтуса, выполненные из этого материала, нежелательно использовать в качестве электротехнических, так как пожароопасность у них довольно высока. Однако деревянные плинтуса отличаются высокими показателями экологичности.
МДФ или древесно-волокнистая плита	Такие плинтуса обычно цельные и предполагают крепление кабелей при помощи клипс. По словами производителей, МДФ – это негорючий материал, однако он все же не обладает такими показателями пожарной безопасности, как плинтус ПВХ. Именно поэтому его рекомендуют использовать только для прокладки проводов связи.

Плинтус шпонированный

Мнение эксперта

Афанасьев Е.В.

Главный редактор проекта pol-exp.com Инженер.

Лучше всего для прокладки проводов в квартире или частном доме использовать именно ПВХ плинтусы. Они имеют презентабельный внешний вид и не склонны к возгораниям даже в случае замыкания проводов.

Плинтус напольный пластиковый с кабель-каналом

Особенности приобретения ПКК

Монтаж плинтусов проводится на завершающем этапе ремонта помещения, когда закончены работы по отделке стен, потолков и укладке напольных покрытий. Прежде, чем установить напольную окантовку и потолочные галтели, требуется подобрать изделия, соответствующие эксплуатационным требованиям к кабельной линии и декоративным критериям к художественному обрамлению жилища. ПКК приобретаются с учетом следующих факторов:

Габаритные размеры молдинга должны обеспечивать закладку кабелей в том количестве, которое требуется для размещения электропроводки и слаботочных линий. Рекомендуется приобретать изделия, в которых имеются запасные места;
Цвет молдинга должен подбираться в соответствии с колером напольного покрытия. Рекомендуется устанавливать плинтуса более темных оттенков, чтобы создавался своеобразный контур.

Обратите внимание! При расчете требуемой для покупки длины плинтусных панелей от измеренного периметра помещения отнимается ширина дверных проемов, однако необходимо иметь в запасе 2-5% сверх рассчитанного погонажа на случай устранения возможных монтажных дефектов, возникающих при установке ПКК

Установка плинтусов с кабель каналом

Стусло

Перед тем, как начать монтаж декоративных панелей, надо подготовить необходимый инструмент:

ножовка;
стусло;
карандаш;
дюбели;
шуруповёрт;
перфоратор;
отвёртки;
рулетка;
свёрла по бетону;
молоток.
Инструкция по установке плинтуса

Кто не знает, что такое стусло, объясним. Стусло – это жёсткая форма, в которую укладывают плинтус. Поместив ножовочное полотно в выемки тела формы, делают идеально ровный поперечный разрез панели. Также с помощью этого приспособления деталь можно распилить под углом 45о.

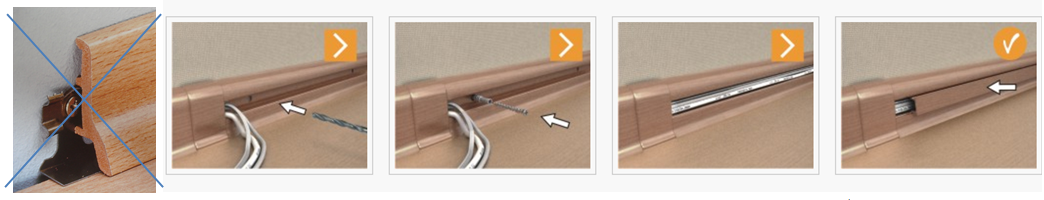

Перед монтажом плинтуса профиль кабель-канала вынимают

Монтаж плинтусов осуществляют в несколько этапов:

Места примыкания стен к напольному покрытию очищают от пыли и грязи.
Заготавливают отрезки плинтусов нужной длины.
Вынимают из панелей профиль.
Панель прижимают к стене и делают карандашом разметку будущих креплений.
Перфоратором сквозь дно канала просверливают отверстия в бетоне глубиной равной длине дюбеля.
Расстояние между отверстиями выдерживают длиной 300 – 400 мм.
В местах с неровной поверхностью стены отверстия сверлят чаще.
Монтаж дюбелей производят от углов помещения.
В боковой стенке канала делают отверстия для ввода кабеля.
В канале плинтуса протягивают кабель.
Вывод кабеля укладывают в заранее приготовленную штробу в стене.
Кабель подключают к розетке.
В углах, соединениях и на концах плинтусов производят монтаж соединительных деталей.
Кабель каналы закрывают профилем. Подробнее о том, как смонтировать плинтуса , смотрите в этом полезном видео:

При возникновении потребности в установке дополнительной проводки или замене кабеля панели легко демонтируют. Вынимают сердечник. Шуруповёртом вывинчивают саморезы из дюбелей. Панель приподымают и под него подкладывают новую проводку или меняют старый кабель на новый провод. Затем все действия повторяют в обратном порядке.

Как рассчитать количество плинтуса

Чтобы не тратить лишние деньги, следует научиться правильно рассчитывать количество плинтуса. Эти знания могут пригодиться при ремонте любого помещения. Вся сложность в проведении расчетов заключается в том, что любая комната – это далеко не идеальный по форме прямоугольник или квадрат. Любое помещение имеет внутри различные ниши, колонны, изгибы и прочее. Именно поэтому просто измерить периметр помещения и поделить его на длину одной планки плинтуса не выйдет – с расчетами придется потрудиться.

Для начала вычерчивается точный план помещения, в котором производится ремонт. При этом учитываются все размеры с точностью до миллиметра, а также ниши, дверные проемы, колонны и прочие геометрические особенности.

Схема расчета необходимого количества плинтуса

Затем высчитывается периметр помещения – это сумма всех длин, кроме ширины дверных проемов. Получившийся результат делится на длину одной планки плинтуса. Если число получилось дробным, оно округляется до целого в большую сторону. При произведении расчетов, сразу же учитывается расход на резку, припуски – он будет равен примерно 10% от общего количества.

Монтаж плинтуса пластикового – наука не из трудных. Однако и тут есть свои нюансы. Для того чтобы процесс прошел правильно, необходимо приобрести не только сам плинтус, но и дополнительные аксессуары – это уголки внешние и внутренние, заглушки. Количество уголков будет равно количеству углов в комнате (подсчеты следует производить отдельно – внешних, и отдельно – внутренних). Заглушки будут устанавливаться возле дверей – считать следует по количеству «окончаний» линии плинтуса.

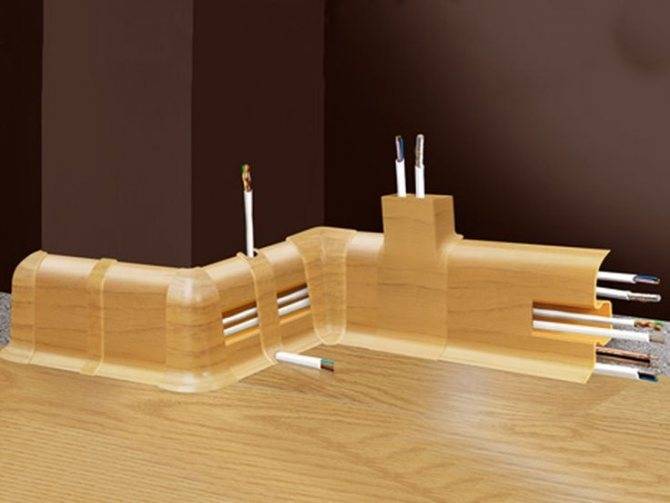

Пластиковый плинтус и доборные элементы

Для того чтобы соединить между собой две планки плинтуса, понадобятся специальные соединители.

Плинтус с кабель-каналом SLK50

Общая характеристика

Прокладка кабеля в плинтусе (фото представлено далее) отличается простотой и скоростью монтажа. При выполнении установки электрических коммуникаций далеко не всегда хозяева квартиры или дома решаются проводить капитальный ремонт. В некоторых случаях приоритетным остается сохранение существующей отделки в первоначальном виде. Именно в этом случае владельцы недвижимости выбирают монтаж провода открытым способом. Применение в этом случае специального плинтуса является хорошим решением.

Штробление стен значительно удорожает процесс ремонтных работ. Например, стоимость создания погонного метра канавки под электрокоммуникации составляет от 100 до 200 руб. При этом в помещении образуется много пыли, строительного мусора. Такую процедуру делают только при капитальном ремонте.

Также следует отметить, что далеко не для всех помещений разрешается проводить кабель скрытым способом. Например, если дом очень старый или он построен из древесины, рекомендуется устанавливать коммуникации открытым способом. Стоимость плинтуса составляет всего около 80 коп. за планку (2,5 м). Это делает представленный способ монтажа востребованным.

Необычные варианты украшения проводов

Для того, чтобы скрыть от глаз проводку, необязательно ломать стены и потолки, покупать панели или декоративные коробы.

Если использовать фантазию, то шнуры можно красиво расположить на стене.

Для примера – несколько оригинальных решений.

Как украсить на стене от антенны или тюнера

Если подойти к маскировке творчески, то провода могут стать необычным элементом декора. Они способны оживить обстановку или интерьер в целом. Для этого достаточно приобрести специальные зажимы, которые выполняются в различных формах. Например, сконструировать из шнура подобие ветви дерева, используя зажимы в виде листочков.

Если стена голая, а провод достаточно длинный, то на стене сделать рисунок. Изобразить машину, городской пейзаж, автомобильную дорогу или забор. Специальные наклейки для стены разбавят конструкцию, придадут ей завершенности.

Как закрыть на стене

Закрыть проводку можно с помощью различных декоративных элементов для стены: фотообои, картины. Оригинально и красиво будет смотреться книжная полка, за которой протянут шнур. С помощью дизайнерских приемов возможно оригинально задекорировать стену:

Стиль лофт дополнят кабель-каналы, которые оформлены в виде кирпичиков.
Классический интерьер предполагает отделку из древесины. Панели и дополнительные элементы из дерева будут не лишними.
В помещении в стиле хай-тек уместно будут смотреться провода в виде труб, закрепленных за счет гвоздей или шурупов.

Как спрятать распределительную коробку на стене

Так как к распаячной коробке должен быть свободный доступ, то полностью закрывать ее нельзя. Но есть оригинальные решения, которые сделают ее элементом декора:

на крышку повесить декоративную тарелку, плакат или небольшую картину;
заменить стандартную коробку на декоративную, которые можно купить в любом магазине электрики;
оформить крышку наклейками, предназначенными для украшения розеток и выключателей.

Как спрятать провода на стене красиво от навесных лампочек

Сейчас популярно точечное освещение в квартирах, но от навесных лампочек тянутся длинные шнуры, портящие вид помещения.

Маскируют их с помощью специальный панелей, которые продаются в любых строительных магазинах. Они могут быть разных цветов и форм, поэтому несложно подобрать подходящий стиль.

Если провод длинный, то используя специальные крепления, создают оригинальные рисунки на потолке или стене. Украшаются дополнительными аксессуарами и наклейками.

Когда имеет смысл проштробить ячейки на стене или потолке

Штробление стены или потолка понадобится в следующих случаях:

Чтобы проложить тянущиеся через всю квартиру длинные шнуры и кабели, которые не представляется возможным обыграть.
Если в квартире слишком много электрических устройств.
В целях безопасности. Дети и домашние животные могут добраться до шнуров, даже скрытых за панелями и наклейками.
Категорическое отрицание присутствия элементов проводки в интерьере.

Современная квартира состоит из множества коммуникаций, где одно из первых мест занимает электропроводка. Она связывает не только источники света, но и всю технику и цифровые устройства.

Обилие шнуров создает не слишком приятный вид, а если в квартире есть дети, то это она представляет еще и опасность. Во избежание неприятностей, стоит еще при планировке ремонта задуматься о том, как скрыть провода. Помимо внутренней маскировки, часто применяют и внешнюю. Современный рынок предлагает обширный выбор различных элементов и аксессуаров для этих целей.

Виды плинтусов под кабель

Выделяются два вида лотков для проводов:

Изделие имеет углубление на лицевой стороне. В него укладывается кабель. После чего канавка закрывается компактной крышкой. Ее быстро можно снять и вернуть обратно. Хороший вариант на случай, если в дальнейшем будет добавляться новая проводка, а снимать весь плинтус целиком не хочется.

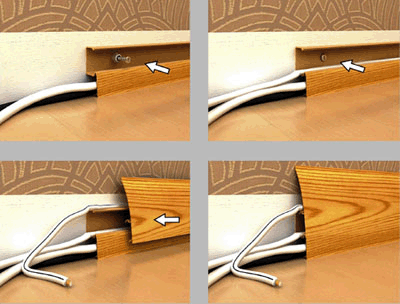

Изначально на стену крепится только лоток. На него фиксируется провод. На конструкцию надевается массивная лицевая крышка. Сборка получается более прочной и капитальной. Подходит для семей с маленькими детьми, ведь добраться до кабелей не так уж и просто.

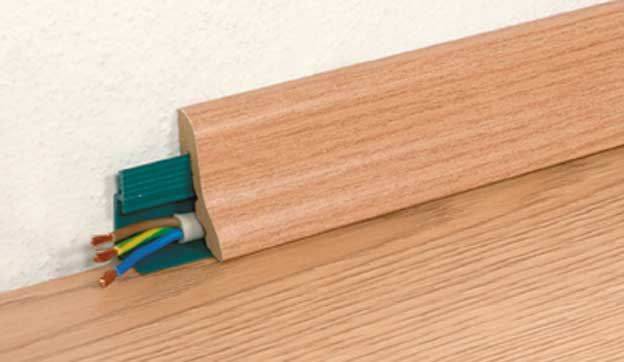

Конструкция плинтуса Arbiton с лицевой крышкой

Общая характеристика

Как установить плинтусную или напольную розетку

Технология монтажа напольных розеток предполагает наличие самого плинтуса, розеток и подрозетников. Покупать все элементы желательно одной фирмы, это обеспечит совпадение плинтуса и установочных элементов.

Планки плинтуса изготавливают из поливинилхлорида с имитацией под дерево или другую текстуру. Этот материал обеспечивает долговечную эксплуатацию всей конструкции. Он не горит, не теряет цвет. Основа плинтуса – это планка с каналами для прокладки электропроводки. На нее надевается панель для защиты, сделанная из гибкого материала. Покупая плинтус, не забудьте о монтажных элементах: заглушках, переходниках.

Подрозетник – это коробка, по форме обеспечивающая ее крепление к плинтусу. Нижняя часть выступает переходником между плинтусом и розеткой. Подрозетник крепится или на стену, или непосредственно на плинтус. Изготавливается из такого же материала, как и плинтус, но в более жесткой форме.

Для самостоятельного монтажа плинтуса вам понадобится: ударная дрель, шуруповерт, молоток, нож, пилка, рулетка и пассатижи. Также необходимо запастись дюбелями больше 6 мм и изолентой.

Все работы с электропроводкой необходимо проводить при выключенном напряжении сети. Первым этапом работы является прокладывание плинтуса:

— предварительно размечают места установления розеток, потом отрезают нужные по длине планки и крепят их к стене; — снимают панель, прикладывают основу плинтуса к стене и просверливают отверстие насквозь, заглубляясь в стену; — потом вбивают пластиковые дюбеля. При забивании дюбеля следите, чтобы не повредилась монтажная планка плинтуса; — удаляют из монтажных каналов пыль, которая образовалась при сверлении; — с помощью уровня ставят планку строго горизонтально и прикрепляют ее к стене.

Затем прокладывают электропроводку в канавках плинтуса и монтируют переходники. В местах, где отмечены розетки, делают разрывы или просверливают отверстия. Нужно зашлифовать края отверстий, чтобы не было заусениц.

Потом прокладывают электропроводку в каналах и закрывают плинтус защитной панелью. После этого необходимо закрепить подрозетник к стене и смонтировать саму розетку, после чего надеть на нее декоративную панель.

Технические параметры

Существует несколько способов производства изделий. В зависимости от технологического процесса получают такие виды плинтусов:

Полужёсткие. При изготовлении материал подвергается воздействию повышенного давления, вследствие чего меняется его молекулярная структура. Укрепляются продольные связи в полимере, а итоговое изделие получает необходимый показатель гибкости. Такие модели при монтаже огибают возможные неровности поверхности и не образуют щелей.
Жёсткие. Наиболее распространённый элемент отделки. Его монтаж производится на прямолинейных участках, а угловые соединения выполняются с помощью специальных элементов.
Вспененные. Самые лёгкие конструкции, обладающие невысокими показателями теплопроводности. Благодаря этому их часто используют в качестве дополнительной теплоизоляции.

Электротехнический плинтус – решение проблемы укладки кабелей в квартире

Проблема маскировки проводов остается актуальной не только для новостроек, но и для старых домов. Во время капитального ремонта вторичного жилья часто возникает необходимость заменить устаревшую износившуюся проводку, которая не выдерживает нагрузку, ведь с каждым годом все больше в квартире появляется различных технических устройств.

Провода в помещении обязательно нужно скрывать

Нередко в помещении провода располагают вдоль стен, что выглядит крайне не эстетично. К тому же такие провода могут стать источником угрозы, ведь их легко повредить. А дети и домашние любимцы не осознают опасности, которую несет проводка, из-за чего могут стать жертвами несчастных случаев. К счастью, сейчас существует несколько основных способов, которые позволяют изолировать провода, убрать их с глаз и обезопасить окружающих от контакта с ними.

Таблица. Способы маскировки электропроводов.

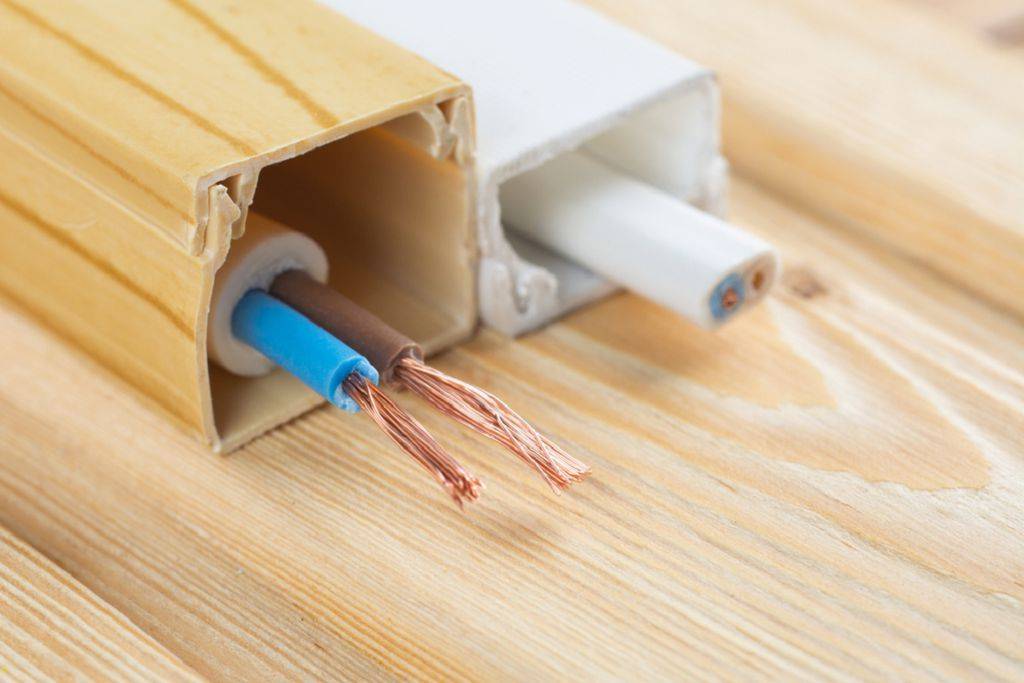

кабель канал пвх

Преимущества конструкции

Рассмотрим главные факторы, которые влияют на желание приобрести именно такую продукцию, цена которой нередко в 2 раза выше обычной:

Основной плюс молдинга с кабельным каналом – установка скрытой проводки, представить о чем еще пару десятков лет назад было сложно. Благодаря конструктивным особенностям, удается замаскировать своими руками не только телевизионный кабель, но и вообще любой провод в помещении.

Причем, есть молдинги, которые позволяют добраться к инженерным коммуникациям за считанные секунды. Такие плинтуса значительно улучшили эстетическое восприятие комнаты и жилья в целом;

Потолочные плинтуса с кабель каналом обычно представляют монтажную планку с крышкой

Высокая гибкость полиуретановых молдингов дает возможность устанавливать их на неровных стенах и полах. А помогает закрыть все дефекты прорезиненный край конструкции;
Эксплуатация изделий не представляет сложностей, особенно если это молдинги из ПВХ или пластика. Они не боятся воды и бытовой химии, поэтому их можно смело мыть и оттирать от грязи. Лицевая поверхность устойчива к УФ-излучению, так что о периодическом окрашивании можно также забыть;
Широкий ассортимент цветовых решений, различная форма и фактура – это открывает для дизайнеров много возможностей. Поэтому они чаще всего рекомендуют использовать изделия именно с кабельным каналом.

Высокий кабель канал плинтусного типа с местом для розетки

Виды

Производители предлагают нам несколько вариантов подобных изделий. Рассмотрим наиболее востребованные, изготовленные из:

ПВХ

Составляют наибольший процент предложений и продаж на строительном рынке;
Отличаются простотой, надежностью, способностью защитить кабель и от механических повреждений, и от влаги;
Обладают привлекательным внешним видом;
Глянцевую лицевую поверхность изделий легко мыть;
Материал может быть различной расцветки, формы, размеров и фактуры.

МДФ

Стоимость предлагаемых изделий выше, чем из ПВХ;
Обычно это планки плоской формы без излишеств, отлично подходят для стиля хай-тек;
На лицевой стороне имеется декоративный слой с текстурой или рисунком; Для защиты изделий используется меламиновая пленка;
Провода и кабеля крепят или к полу, или к стене, так как сам канал не очень надежен.

Есть также на рынке и деревянные модели, но их обычно изготавливают под заказ, поэтому встретить их можно чрезвычайно редко. Связан такой подход со сложностью изготовления кабельного канала, для чего приходиться фрезеровать планку по всей длине. Стоимость подобных молдингов выше, чем деталей из МДФ.

Пластиковый плинтусный кабель канал

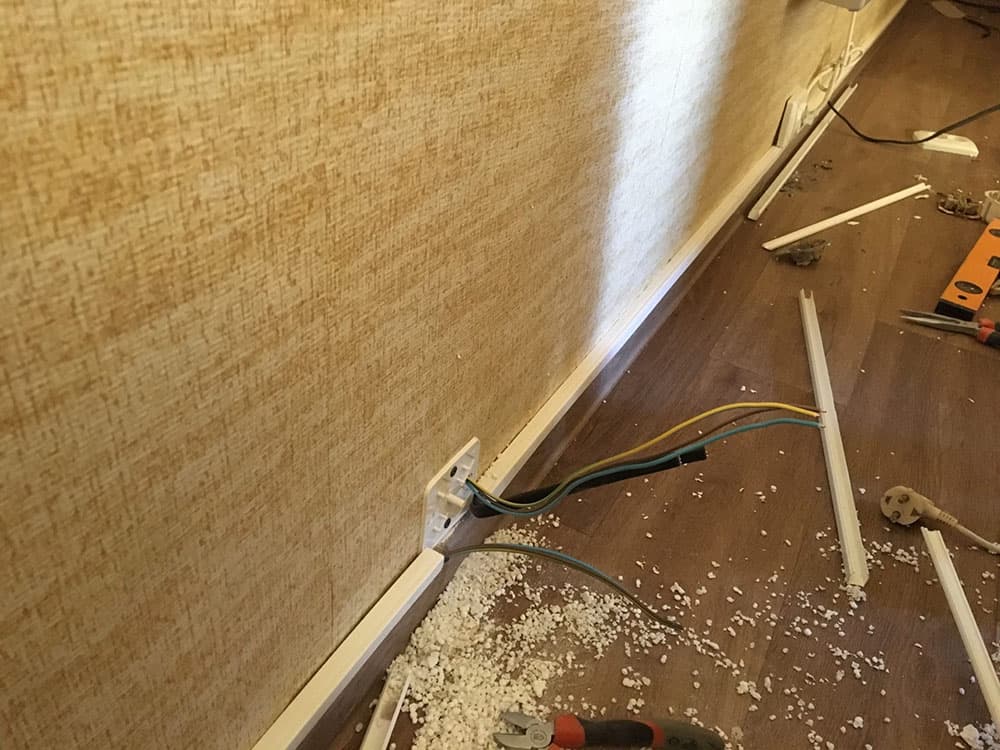

Проводка в плинтусе: недостатки, как провести под плинтусом

В большинстве случаев при выполнении ремонтных работ обыватели сталкиваются с проблемой замены проводки.

Укладка электрический кабелей осуществляется двумя способами: открытым или закрытым.

Первый подразумевает штробление стен, после которого все штробы нужно замазать цементно-песчаным раствором или специальной штукатурной смесью.

Особенности конструкции
Отрицательные стороны

Второй – это проводка в плинтусах или монтаж плинтусов с кабель-каналами, закрепленными на поверхности стен. Конечно, и тот, и другой способы имеют свои положительные и отрицательные качества, но говоря о недостатках, следует вспомнить о том, что у открытой проводки их не меньше, чем у скрытой.

Особенности конструкции

Открытая электропроводка – это монтаж навесного оборудования на поверхности стен или потолков.

Существует несколько видов плинтусов, которые используют в качестве приспособления, позволяющего скрыть не один, а несколько кабелей.

Однако большинство моделей способно вместить только один электрический провод, что значительно усложняет выполнение работ.

Открытый способ укладки проводов – это:

Размещение кабелей внутри специальных пластиковых каналов. Такой тонкий короб позволяет скрыть провод, идущий по стенам или потолку. Чтобы не испортить созданный в помещении дизайн, используют не только обычные П-образные короба, но и дизайнерские модели, способные стать украшением комнаты

Однако и те, и другие достаточно сильно выделяются на поверхности финишного покрытия и привлекают к себе внимание окружающих. Гофрированные пластиковые трубы обеспечивают качественное усиление изоляции, но выглядят не эстетично и не могут быть использованы в ходе ремонта жилых помещений

Пластиковые плинтуса созданы с расчетом на то, что в моделях, оборудованных несколькими отделениями под кабели, можно будет поместить провода, идущие к розеткам, бытовой технике и лампам освещения. Правда большая часть моделей, реализуемых современными производителями, рассчитана на укладку только одного провода.. Использовать плинтус с одним кабель каналом для укладки нескольких проводов разного назначения категорически запрещено

Использовать плинтус с одним кабель каналом для укладки нескольких проводов разного назначения категорически запрещено.

Во время эксплуатации электрические провода нагреваются и тесный контакт нескольких жил может стать причиной возникновения пожара.

Внутри пластикового плинтуса не предусмотрена возможность быстрого и качественного охлаждения всех составляющих проводки, а сам плинтус быстро нагревается и легко плавится.

Определенные существующие недостатки проводки в плинтусе не позволят осуществить такой монтаж на неостекленном балконе или в ванной комнате. Это касается всех помещений, для которых характерной чертой является повышенная влажность.

Выбирая пластиковый плинтус под проводку, обыватель сталкивается еще с одной проблемой.

Существующие модели не всегда способны вместить нужное количество кабелей и гарантировать полную безопасность жильцов.

Пластиковый плинтус легко разрушается под воздействием негативных факторов, таких как:

ультрафиолетовые лучи;
механические повреждения;
химические вещества, включенные в состав моющих и чистящих средств.

Установка пластиковых плинтусов является процессом, не требующим больших материальных затрат и привлечения квалифицированных специалистов, но малейшая ошибка при монтаже приведет к поломке самого плинтуса.

Особенности некоторых конструкций не дают возможности разместить внутри плинтуса нужное количество проводов.

Потребителю придется приобрести более дорогостоящий многожильный кабель и точно рассчитать предстоящую нагрузку. Еще один недостаток проводки в плинтусе – скопление пыли и мелкого мусора, который достаточно трудно удаляется во время уборки.

В пространстве между напольным покрытием и самим плинтусом, образующимся под воздействием изменения температуры и уровня влажности в помещении, собирается довольно большое количество мусора, который приводит к поломке из-за усиливающего нагревания кабеля. Подробнее о закладывании кабеля под плинтус смотрите в этом видео:

Нельзя назвать прочными и долговечными защелки, с помощью которых фиксируется защитная планка кабель-канала. Необходимость убедиться в целостности кабеля или подозрение на существующую неисправность заставляют потребителя вскрывать этот канал с помощью инструмента, что приводит растрескиванию плинтуса и снижению уровня защищенности находящихся в нем проводов.

Все гениальное – просто

Идеи совмещать несколько функций в одном предмете всегда пользовались огромной популярностью, поэтому неудивительно, что плинтус напольный с кабель-каналом так востребован при отделке помещений. С его помощью можно красиво и аккуратно заделать щель между сопряженными поверхностями, и спрятать провода, коих сейчас не счесть: телефон, интернет, ТВ, подсветка, электропроводка и пр.

По конструктивным особенностям плинтус с кабель-каналом можно разделить на два вида: профиль с пазом посередине, который закрывается декоративной вставкой, и профиль, состоящий из основания, полностью закрывающегося декоративным элементом.

Первая модель более распространена, но может вместить в себя всего 5-6 проводов в кабель-канале, но форма плинтуса выполнена таким образом, что можно спрятать еще столько же до монтажа хлыста по месту. Второй вид плинтусов позволяет уложить в кабель-канал 10 и более проводов разного назначения.

Стандартный хлыст с кабель-каналом позволяет уложить 5-6 проводов

Материалы

Пластиковый плинтус с кабель каналом – самый востребованный и недорогой профиль, завоевавший свои лидирующие позиции среди аналогов из других материалов, благодаря очень доступной цене, практичности, стойкости к механическим воздействием и микроорганизмам. Его можно назвать универсальным, так как профиль представлен в разных размерах по ширине и высоте, по расцветке и фактуре декоративного покрытия плинтус пвх с кабель-каналом можно подобрать в любой интерьер.

Огромный спрос на такие модели профиля с кабель-каналом подтолкнул к модернизации технологий производства деревообрабатывающие предприятия. На волне конкуренции появился плинтус деревянный с кабель-каналом, а так же шпонированные и МДФ ламинированные профили с пазами под проводку. Теперь установка плинтусов для паркета, ламината и прочих половых покрытий из натурального дерева стала значительно легче.

Практика показала, что кабельный плинтус – это удобное приспособление для укладки проводов. Но кроме этой практической функции кабель-канала, огромную роль играет и эстетическая составляющая: верхняя декоративная планка скрывает крепление профиля к поверхности, лицевая часть остается целой, ее не требуется замазывать и подкрашивать, не торчат шляпки гвоздей или саморезов.

Чтобы удовлетворить спрос самых требовательных к интерьеру покупателей, рынок предлагает и алюминиевый плинтус с кабель-каналом. Как правило, он состоит из основы с пазом, а на нее фиксируется декоративная металлическая планка. Такой профиль с кабель-каналом востребован в помещениях со специфичным микроклиматом и со сложными условиями эксплуатации, например, в общественных местах, с огромной проходимостью.

Надо отметить, что цена на плинтусы с кабель-каналом из этих материалов несколько выше пластиковых аналогов, но зато появилась возможность отделывать периметр пола из разных материалов, и при этом не мучится выбором плинтуса из того, что есть, как в былые времена.

Некоторые профили не имеют кабель-канала, но их задняя часть смоделирована таким образом, что можно спрятать провода, на фото показано, как проложить кабель в плинтусе, не имеющем специального паза
