Прокладка наружных инженерных сетей и коммуникаций

Бестраншейная прокладка инженерных коммуникаций

Прокладывать трубопроводы возможно и без выемки грунта, не нанося ущерб окружающей среде. Метод горизонтально–направленного бурения со временем станет основным при прокладке инженерных сетей.

Прокладка наружных инженерных сетей бестраншейным методом подразумевает  монтаж установка ГНБ в начальной точке. В направлении точки выхода по заданной траектории пробивается пилотная скважина. По ней специальной машиной укладываются трубы-футляры, в них затягиваются трубы или кабели. При длине трассы до 10 м прокол может быть проделан и вручную.

Преимущества бестраншейной прокладки:

  • автоматизация процесса;
  • высокая скорость;
  • возможность прокладывания сетей на глубине до 20 м исключает повреждение ландшафта, позволяет пройти под объектами, где рытье траншей недопустимо;
  • отсутствие расходов на восстановительные работы существенно снижает общую стоимость;
  • не нужно прерывать нормальную жизнедеятельность на месте проведения работ;
  • аварийные ситуации, повреждения ранее проложенных сетей становятся принципиально невозможными.

Способы прокладки тепловых сетей

Прорисовав план водопровода, сразу приступают к составлению проекта теплоснабжения. Прокладка тепловых сетей может осуществляться несколькими способами и каждый из них имеет свои особенности и правила.

Прокладка наружных инженерных сетей и коммуникаций

Прокладка тепловых сетей под землей требует оборудования специальных тоннелей или камер, позволяющих производить осмотр и ремонт труб

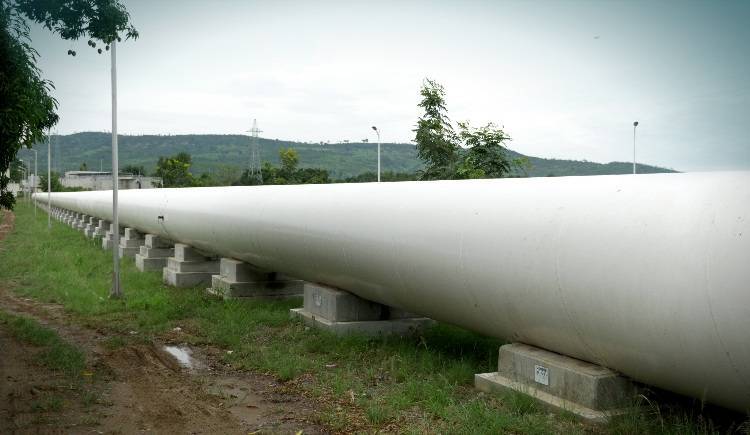

  1. Надземный способ. Находит применение в условиях вечной мерзлоты или высокого уровня грунтовых вод. А также на объектах, расположенных вдали от города, или промышленных. Теплопровод устанавливается на опорах из металла, бетона, железобетона. Прокладка тепловых сетей данным способом имеет преимущество — арматура и оборудование открыты для осмотра, не требуется сооружать специальные камеры. Недостаток – подверженность атмосферным воздействиям и возможность механических повреждений, в том числе связанных с вандализмом и диверсиями.

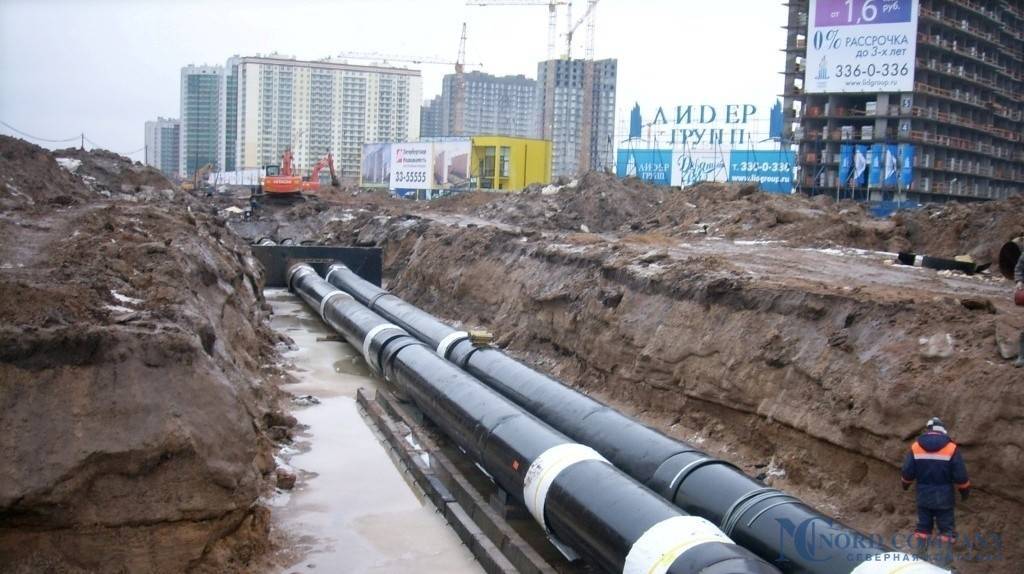

  2. Подземный метод. Более распространена траншейная прокладка тепловых сетей – тюбинговым способом (как линии метро) или на небольшой глубине. Она позволяет совмещать в одной траншее несколько инженерных коммуникаций. Это значительно снижает расходы при размещении и дальнейшем обслуживании устанавливаемого оборудования. Бестраншейную прокладку применяют при пересечении трамвайных или железнодорожных путей, площадей и улиц. К этому виду прокладки теплотрассы прибегают также в тех случаях, когда по какой-то причине нельзя разрабатывать грунт.

Прокладка наружных инженерных сетей

Монтажные работы по внешним инженерным сетям и земляные работы всегда напрямую связаны

Именно поэтому важно начинать коммуникационный монтаж как можно раньше, пока прилегающая территория еще не преображена ландшафтным дизайном. Что же касается инженерных сетей, монтаж и пуско-наладка которых были осуществлены ранее, то их реконструкция и модернизация потребуют гораздо больше сил и расходов, нежели ввод в эксплуатацию новых коммуникаций

В настоящее время множество компаний в России занимаются коммуникационным сетевым монтажом, однако опытных специалистов, которые бы оказывали полный спектр услуг в этой сфере, явно не хватает.

Высококвалифицированные профессионалы – мастера, работающие в ГК «ЛОКАС», выполняют полный спектр монтажных мероприятий при создании, а также реконструкции и модернизации инженерных сетей. Кроме того, клиентам предлагается перечень дополнительных услуг, в том числе проектирование и абонентское обслуживание создаваемых и уже имеющихся коммуникаций.

ГК «ЛОКАС» – это современное высокотехнологичное предприятие, осуществляющее профессиональную деятельность в сфере коммуникационного монтажа в полном объеме. Наши главные достоинства – это профессионализм и универсальность. Любые задачи мастера фирмы решают качественно, четко соблюдая договорные сроки и предоставляя заказчикам гарантию на все виды выполненных работ.

Спектр оказываемых ГК «ЛОКАС» услуг достаточно широк:

  • прокладка наружных инженерных сетей различного назначения;
  • монтаж «под ключ» коммуникационных линий электроснабжения;
  • монтаж коммуникаций водоснабжения;
  • монтаж канализационных систем;
  • автономное отопление загородного дома
  • монтаж систем вентиляции и кондиционирования
  • монтаж коммуникационных систем безопасности и автоматизации, систем связи.

Силами наших специалистов монтаж инженерных коммуникаций может быть осуществлен практически на любом земельном участке, без каких-либо подготовительных работ со стороны заказчика.

ГК «ЛОКАС» обладает всем необходимым, самым современным оборудованием, инструментом и техникой для реализации проектов различной степени сложности и на самых разных этапах строительства

И это очень важно, когда речь идет о такой вещи, как прокладка наружных инженерных сетей на участках жилых домов без каких-либо масштабных строительных вмешательств и в кратчайшие сроки.. Монтаж инженерных коммуникаций – дело сложное, требующее исключительно профессионального подхода

Выбирайте лучшее, звоните в ГК «ЛОКАС»!

Монтаж инженерных коммуникаций – дело сложное, требующее исключительно профессионального подхода. Выбирайте лучшее, звоните в ГК «ЛОКАС»!

Электроснабжение

Инженерные сети электроснабжения прокладывают с таким расчетом, чтобы обеспечить надежную   и безопасную работу всех инженерных систем объекта. Даже кратковременный сбой подачи электроэнергии может повлечь крайне нежелательные последствия. А силовая электрика требует соблюдения жестких норм безопасности. Электроснабжение представляет собой комплекс, включающий источники и средства передачи, преобразования и распределения электроэнергии между потребителями. Система электроснабжения состоит из:

  • линий электропередач;
  • подстанций и распределительных устройств;
  • инженерных сетей и оборудования, повышающих эффективность функционирования системы.
Популярные статьи  индукционный водонагреватель своими руками схема

Понадобится сооружение:

  • понижающей трансформаторной подстанции;
  • распределительных узлов;
  • внутренних сетей снабжения потребителей электроэнергией и электрическим освещением.

Кабели электросетей укладывают двумя способами:

  1. Подземным, в специальных каналах.
  2. Навесным или воздушным. При этом расстояние от опоры линии электропередачи до фасада дома не должно превышать 20 м.

Прокладка наружных инженерных сетей и коммуникаций

При монтаже электросетей подземным методом устраиваются специальные каналы для прокладки кабелей, в целях защиты проводов применяют и электротехнические трубы

ВИДЫ ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ

Инженерными сетями называют системы сооружений и коммуникаций которые необходимы для организации процесса теплоснабжения, электроснабжения, водоснабжения, канализации, вентиляции, воздухоснабжения промышленных зданий. Также сюда относятся слаботочные сети и технологические трубопроводы.

Эти коммуникации подразделяются на внутренние и внешние:

  • Для организации системы коммуникаций внутри производственных помещений нужна прокладка внутренних инженерных сетей. К ним относится внутренние сети отопления, водоснабжения, канализации, сети электроснабжения, внутренние сети кондиционирования и вентиляции, сети подачи сжатого воздуха.
  • Прокладка наружных инженерных сетей происходит вне здания, сюда относят наружные электрические и тепловые сети, сети водоснабжения и канализации, внешний газопровод, сети связи, а также внешние сети освещения. Наружные инженерные сети прокладывают подземным способом в траншеях или каналах.

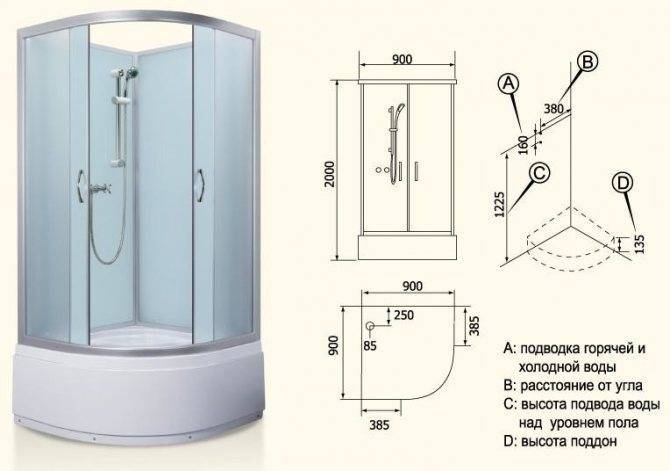

Подключение душевой кабины к водопроводу

Сантехники рекомендуют подводить воду к душевой кабинке от умывальника – для этого нужно использовать длинные шланги и пластиковые отводы. Можно оборудовать получившуюся систему отдельными вентилями для пропуска холодной и горячей воды, чтобы в случае ремонта перекрывать доступ ресурса только к душу.

В случае если вода жесткая и отличается низким качеством, стоит дополнительно установить фильтр. Благодаря этому распылитель не будет забиваться.

Некоторые модели душевых кабинок предполагают использование настенных смесителей. В этом случае подводы нужно делать жесткими – с железными или твердыми пластиковыми трубами.

Кабина подключается к системе водоснабжения по следующему алгоритму.

  1. Перекрыть водоснабжение, если есть подключенный смеситель, на нем нужно открыть кран для горячей и холодной воды. Это поможет стравить давление в трубах.
  2. Провести демонтаж старых кранов и душа.
  3. На кончики подводов водопровода поместить переходники (втулки). Их нужно отрегулировать таким образом, чтобы их ось совпадала с выпусками смесителя.
  4. На соединения с резьбой необходимо дополнительно намотать ФУМ-ленту. Последний этап – хорошо затянуть шайбы на фитингах.

Прокладка наружных инженерных сетей и коммуникаций

Система водопровода, подводимая к душевой кабине, конструируется из пластиковых и металлопластиковых трубок. Соединяются они между собой сваркой или специальными гильзами. Для присоединения душевой рекомендуется использовать только фитинги с резьбой. Их при необходимости можно будет в любой момент демонтировать и провести ремонтные работы.

Если сантехника дополнительно оснащается гидромассажем, то к нему дополнительно воду подводить не нужно. Встроенный насос для формирования струи берет ресурс из поддона. То же самое распространяется и на душевые системы с возможностью паровой бани.

При монтаже кабины в условиях частного дома с автономным водоснабжением подключать горячую воду нужно через бойлер.

Достоинства «Триланд»

Наша фирма больше 6 лет занимается проектированием, прокладкой всех видов наружных коммуникаций для частных лиц и организаций. Наши мастера имеют солидный практический опыт, используют современный инструмент. Мы закупаем материалы проверенных марок. На результат работ оформляется письменная гарантия. Все действия выполняются с соблюдением требований безопасности, государственных стандартов. Наши расценки невысоки, мы принимаем любые формы оплаты, поэтому работать с нами удобно и безопасно. Чтобы заказать проектирование или монтажные работы, позвоните нам либо отправьте онлайн-заявку по электронной почте.

Тонкости монтажных работ

Обязательный этап перед прокладкой наружных сетей – создание проекта. Он предусматривает расположение основных компонентов, точек ввода в здание, количество материала, которое предстоит затратить. На основе проекта формируется итоговая смета. Обычно в нее закладывают сумму с небольшим запасом, учитывая колебания расценок на продукцию, инфляцию, иные факторы.

Основные моменты, которые учитывают в ходе проектирования и монтажа:

Соблюдение техники безопасности, норм ГОСТ. Без этого проект не будет принят надзорными органами. Это особенно актуально при прокладке коммуникаций для промышленных, торговых, муниципальных объектов.
Правильный подбор оборудования и материалов

Так, при монтаже трубопроводов важно учесть минимальные размеры сечения. Также нужно продумать, реализовать теплоизоляцию, определить место поворотов, стыков

При прокладке электрики требуется обезопасить кабели от механических воздействий, разрывов. Если они располагаются под землей, понадобится защитить их от давления пластов грунта в случае сдвигов.
Определение точек подключения источников, ввода для последующего подсоединения потребителей.

НОРМАТИВНЫЕ ДОКУМЕНТЫ

  • ПБ03-585-03 «Правила устройства и безопасной эксплуатации технологических трубопроводов»
  • СП 124.13330.2012 «Тепловые сети»
  • СП 30.13330.2012 «Внутренний водопровод и канализация зданий»
  • СП 43.13330.2012 «Сооружения промышленных предприятий»
  • СП 60.13330.2012 «Отопление, вентиляция, кондиционирование воздуха»
  • СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов»
  • ГОСТ 21.604-82 СПДС. Водоснабжение и канализация. Наружные сети. Рабочие чертежи
  • ГОСТ 21.605-82 СПДС. Сети тепловые. Рабочие чертежи
  • ГОСТ 21.607-82 СПДС. Электрическое освещение территории промышленных предприятий. Рабочие чертежи
  • ГОСТ 21.608-84 СПДС. Внутреннее электрическое освещение. Рабочие чертежи
  • ГОСТ 21.609-83 СПДС. Газоснабжение. Внутренние устройства. Рабочие чертежи
  • ГОСТ 21.610-85 СПДС. Газоснабжение. Наружные газопроводы. Рабочие чертежи
  • ВСН 52-96 Инструкция по производству земляных работ в дорожном строительстве и при устройстве подземных инженерных сетей
  • Р НОСТРОЙ 2.15.1-2011 Инженерные сети зданий и сооружений внутренние. Рекомендации по устройству внутренних трубопроводных систем водоснабжения, канализации и противопожарной безопасности, в том числе с применением полимерных труб
  • Р НОСТРОЙ 2.17.7-2013 Инженерные сети наружные. Канализация и водостоки. Рекомендации по проектированию, монтажу, эксплуатации, ремонту и утилизации трубопроводов из труб из полиолефинов со структурированной стенкой
  • СТО НОСТРОЙ 2.12.69-2012 Инженерные сети зданий и сооружений внутренние. Теплоизоляционные работы для внутренних трубопроводов зданий и сооружений. Правила, контроль выполнения и требования к результатам работ
  • СТО НОСТРОЙ 2.15.129/130-2013 Инженерные сети зданий и сооружений внутренние. Электроустановки зданий и сооружений. Производство электромонтажных работ.
  • СТО НОСТРОЙ 2.15.3-2011 Инженерные сети зданий и сооружений внутренние. Устройство систем отопления, горячего и холодного водоснабжения. Общие технические требования
  • СТО НОСТРОЙ 2.15.70-2012 Инженерные сети высотных зданий. Устройство систем теплоснабжения, отопления, вентиляции, кондиционирования и холодоснабжения
  • СТО НОСТРОЙ 2.15.8-2011 Инженерные сети зданий и сооружений внутренние. Устройство систем локального управления. Монтаж, испытания и наладка. Требования, правила и методы контроля
  • СТО НОСТРОЙ 2.18.116-2013 Инженерные сети наружные. Трубопроводы тепловых сетей. Технические требования, правила и контроль выполнения работ
  • СТО НОСТРОЙ 2.24.2-2011 Инженерные сети зданий и сооружений внутренние. Вентиляция и кондиционирование. Испытание и наладка систем вентиляции и кондиционирование воздуха.
Популярные статьи  Мощность электрического чайника

Способы прокладки тепловых сетей

Прорисовав план водопровода, сразу приступают к составлению проекта теплоснабжения. Прокладка тепловых сетей может осуществляться несколькими способами и каждый из них имеет свои особенности и правила.

Прокладка наружных инженерных сетей и коммуникацийПрокладка тепловых сетей под землей требует оборудования специальных тоннелей или камер, позволяющих производить осмотр и ремонт труб

  1. Надземный способ. Находит применение в условиях вечной мерзлоты или высокого уровня грунтовых вод. А также на объектах, расположенных вдали от города, или промышленных. Теплопровод устанавливается на опорах из металла, бетона, железобетона. Прокладка тепловых сетей данным способом имеет преимущество — арматура и оборудование открыты для осмотра, не требуется сооружать специальные камеры. Недостаток – подверженность атмосферным воздействиям и возможность механических повреждений, в том числе связанных с вандализмом и диверсиями.
  2. Подземный метод. Более распространена траншейная прокладка тепловых сетей – тюбинговым способом (как линии метро) или на небольшой глубине. Она позволяет совмещать в одной траншее несколько инженерных коммуникаций. Это значительно снижает расходы при размещении и дальнейшем обслуживании устанавливаемого оборудования. Бестраншейную прокладку применяют при пересечении трамвайных или железнодорожных путей, площадей и улиц. К этому виду прокладки теплотрассы прибегают также в тех случаях, когда по какой-то причине нельзя разрабатывать грунт.

Структура наружных инженерных сетей

  • Водоснабжение. Наружные элементы – источник, автономный или магистральный, трубопроводы, насосное оборудование для подачи жидкости.
  • Отопление. Источником может быть газгольдер, центральный газопровод, от него трубы проводят к зданию.
  • Канализация. Трубопровод ведет к автономному или центральному очистному сооружению. В первом случае это чаще всего септик, во втором – муниципальная канализационная система. Кроме того, к такой сети относится система ливневок, дренажная конструкция для водоотведения.
  • Прокладка электросети. Подключение доступно от центрального трансформатора посредством кабелей и столбов. Также возможно обустройство независимой системы с использованием ветровых генераторов, солнечных батарей.
  • Слаботочные системы связи. К ним относятся ТВ, интернет, сигнализация, видеонаблюдение, телефония.

Сложности подземной прокладки теплоснабжения

Подземная прокладка тепловых сетей – хлопотный и затратный процесс. Он требует применения сложной и дорогостоящей техники, квалифицированного персонала. Основные проблемы, связанные с подземной прокладкой тепловых сетей:

  • работы ведутся, как правило, в стесненных условиях городской застройки и ранее обустроенных коммуникаций;
  • конструкция трассы отличается сложностью;
  • размещение линейного оборудования и арматуры невозможно без обустройства камер и павильонов над ними;
  • грунтовые и поверхностные воды нередко проникают в каналы теплотрасс и подолгу застаиваются в них. Это приводит к увлажнению и преждевременному разрушению слоя теплоизоляции;
  • блуждающие токи провоцируют коррозию труб, нарушая герметичность системы;
  • проложенные и засыпанные трассы неудобно обслуживать. Для доступа требуется вызывать спецтехнику. Производство ремонтных работ требует затрат времени и сил, зачастую совершенно несопоставимых с характером повреждения.

Прокладка наружных инженерных сетей и коммуникаций

Скрытая прокладка отопительных коммуникаций — более трудоемкое и затратное мероприятие, чем монтаж наземных магистралей

Газоснабжение

Газовые сети обеспечивают подачу топлива потребителям под определенным давлением и в необходимых объемах. Большая часть населения использует природный газ для приготовления пищи и отопления жилья, подогрева воды. Прокладка системы газоснабжения включает установку:

  • абонентских ответвлений. Они подсоединяются к газораспределительной сети и призваны обеспечить подачу газа к зданиям;
  • внутридомовых газопроводов. По ним обеспечивается транспортировка газа внутри здания и подведение его к отдельным бытовым газовым приборам.

При укладке газопровода нельзя допускать нарушений сохранности поверхности труб и соединений, изоляционных покрытий. При завершении установки, реконструкции, капитального ремонта системы газоснабжения обязательно проводится испытание на герметичность сети воздухом. При этом испытание газопровода, сложенного из полиэтиленовых труб, должно проводиться не ранее, чем через сутки после того, как будет сварен последний стык.

Природный газ взрывоопасен. Малейшее несоблюдение технологии монтажа и требований эксплуатации системы газоснабжения грозит гибельными последствиями.

Канализация

Прокладку инженерных сетей и коммуникаций завершает построение систем канализации Этот этап важен, так как его грамотное исполнение позволяет создать приемлемые, комфортные санитарно-гигиенические условия обитания. Наружные инженерные системы канализации представляют собой автономный комплекс для очистки фекальных стоков. Или же просто прокладываются трубы и делается врезка в систему центральной канализации. Определение места врезки в центральную канализацию и проведение самой операции стоит проводить только опытным специалистам.

Популярные статьи  Реле контроля напряжения 1-фазное

Прокладка наружных инженерных сетей и коммуникаций

Канализационная система одного здания, целого комплекса или района может быть автономной или подключенной к центральной сети водоотведения

Под внутренней канализацией понимают систему вывода проложенных труб к месту, где находится наружный канализационный сток.

Беспроблемная работа канализации требует учета ряда условий при прокладке:

  • уклона трубопровода;
  • глубины залегания труб;
  • типов труб и создания минимально необходимого для монтажа свободного пространства;
  • объема сточных вод;
  • проведения теплоизоляции;
  • закладки канализационных колодцев.

Прокладка инженерных сетей и коммуникаций создает систему, обеспечивающих жизнедеятельность человеческого общества. Эффективность человеческого труда напрямую зависит от качества системы коммуникаций. Это относится не только к хозяйственным объектам, но и к среде обитания, жилью. Комфортные условия существования позволяют повысить производительность труда, качество жизни отдельных людей и социума в целом.

Газоснабжение

Газовые сети обеспечивают подачу топлива потребителям под определенным давлением и в необходимых объемах. Большая часть населения использует природный газ для приготовления пищи и отопления жилья, подогрева воды. Прокладка системы газоснабжения включает установку:

  • абонентских ответвлений. Они подсоединяются к газораспределительной сети и призваны обеспечить подачу газа к зданиям;
  • внутридомовых газопроводов. По ним обеспечивается транспортировка газа внутри здания и подведение его к отдельным бытовым газовым приборам.

При укладке газопровода нельзя допускать нарушений сохранности поверхности труб и соединений, изоляционных покрытий. При завершении установки, реконструкции, капитального ремонта системы газоснабжения обязательно проводится испытание на герметичность сети воздухом. При этом испытание газопровода, сложенного из полиэтиленовых труб, должно проводиться не ранее, чем через сутки после того, как будет сварен последний стык.

Природный газ взрывоопасен. Малейшее несоблюдение технологии монтажа и требований эксплуатации системы газоснабжения грозит гибельными последствиями.

Электроснабжение

Инженерные сети электроснабжения прокладывают с таким расчетом, чтобы обеспечить надежную   и безопасную работу всех инженерных систем объекта. Даже кратковременный сбой подачи электроэнергии может повлечь крайне нежелательные последствия. А силовая электрика требует соблюдения жестких норм безопасности. Электроснабжение представляет собой комплекс, включающий источники и средства передачи, преобразования и распределения электроэнергии между потребителями. Система электроснабжения состоит из:

  • линий электропередач;
  • подстанций и распределительных устройств;
  • инженерных сетей и оборудования, повышающих эффективность функционирования системы.

Понадобится сооружение:

  • понижающей трансформаторной подстанции;
  • распределительных узлов;
  • внутренних сетей снабжения потребителей электроэнергией и электрическим освещением.

Кабели электросетей укладывают двумя способами:

  1. Подземным, в специальных каналах.
  2. Навесным или воздушным. При этом расстояние от опоры линии электропередачи до фасада дома не должно превышать 20 м.

Прокладка наружных инженерных сетей и коммуникацийПри монтаже электросетей подземным методом устраиваются специальные каналы для прокладки кабелей, в целях защиты проводов применяют и электротехнические трубы

Почему нельзя доверять работу специалистам с малым опытом?

Нередко клиенты, стараясь сэкономить, в первую очередь обращают внимание на расценки компаний, предлагающих такие услуги

Однако очень важно выбрать не ту фирму, которая запросит меньше, а мастеров, имеющих большой опыт, знающих о тонкостях прокладки наружных инженерных сетей. Работа неопытных специалистов приводит к множеству неприятных и опасных последствий

Среди них ­­– завышенные затраты на материалы из-за неграмотно высчитанной сметы, ранний выход из строя отдельных элементов. Кроме того, важно, чтобы компания давала гарантию на результат. В противном случае при появлении поломок, даже произошедших не по вине клиента, ремонт ему придется проводить за свой счет.

Работа неопытных специалистов приводит к множеству неприятных и опасных последствий. Среди них ­­– завышенные затраты на материалы из-за неграмотно высчитанной сметы, ранний выход из строя отдельных элементов

Кроме того, важно, чтобы компания давала гарантию на результат. В противном случае при появлении поломок, даже произошедших не по вине клиента, ремонт ему придется проводить за свой счет.

Водоснабжение

Инженерные системы водоснабжения складываются из трех основных элементов:

  • водопроводной сети;
  • водоводов;
  • водозаборных сооружений.

Прокладка наружных инженерных сетей и коммуникаций

Водопроводные сооружения сооружаются для обеспечения водой бытовых потребителей, промышленных и общественных объектов, системы пожаротушения

Водопровод – основа инженерных сетей. Всю систему закладывают, отталкиваясь от коммуникаций водоснабжения. Эти сети призваны обеспечить ряд потребностей:

  • в холодной и горячей воде;
  • в системе пожарной безопасности.

Обеспечение объекта водой заключается в подключении к существующему центральному водогону населенного пункта или в создании автономной системы забора воды из водоема, пробуренной скважины.

Для наружных сетей водопровода зачастую используют дешевые трубы из пластика – полипропилена, полиэтилена низкого давления. Прокладывая внутренний водопровод, устанавливают трубы из стали, меди, металлопластика и ПВХ. Прокладка труб водоснабжения требует установки соответствующей запорной арматуры и фитингов.

Техника пожарной безопасности требует установки и обслуживания гидрантов.
