Сварка

Чтобы соединение электрических проводов было максимально надёжным, рассмотренный способ скрутки обязательно в дальнейшем закрепляют сваркой. Она похожа на пайку, только теперь вместо паяльника используется сварочный аппарат.

Положительные стороны

Этот способ наиболее предпочтителен перед всеми остальными, так как по надёжности и качеству соответствует всем нормативным требованиям.

Метод сварки основывается на контактном разогреве кончиков проводов угольным электродом, пока не образуется шарик (контактная точка). Этот шарик получается единым целым из сплавленных концов всех соединяемых жил, что обеспечивает безопасный и надёжный контакт, он не будет со временем ослабевать и окисляться.

Отрицательные стороны

Минусом сварки является то, что для проведения подобных работ нужны определённые знания, опыт, навыки и специальные приспособления, зачастую приходится обращаться к специалистам.

Монтаж

Для того чтобы выполнить соединение проводов с помощью сварки, вам понадобятся следующие приспособления, инструменты и материалы:

  • сварочный инвертор мощностью не менее 1 кВт, выходное напряжение у него должно быть до 24 В;
  • угольный либо графитовый электрод;
  • очки либо маска для защиты глаз;
  • сварочные кожаные перчатки для защиты рук;
  • монтёрский нож либо стриппер для снятия изоляционного слоя с проводников;
  • наждачная бумага (для зачистки соединяемых токопроводящих поверхностей);
  • изоляционная лента для дальнейшей изоляции сварочного места соединения.

Последовательность выполнения работ такова:

  1. Каждый соединяемый провод освободите от изоляции на 60-70 мм.
  2. Зачистите оголённые жилы до блеска при помощи наждачной бумаги.
  3. Выполните скрутку, после откусывания длина её кончиков должна быть не меньше 50 мм.
  4. Сверху скрутки закрепите клещи заземления.
  5. Для разжигания дуги к низу скрутки подносите электрод и слегка касайтесь им соединённых жил. Сварка происходит очень быстро.
  6. Получается контактный шарик, которому дайте время для остывания, после чего заизолируйте лентой.

В результате на конце получается практически цельный провод, то есть контакт будет обладать наименьшим переходным сопротивлением.

Если вы будете соединять этим способом медные провода, то электрод выбирайте угольно-медный.

Хотелось бы порекомендовать, если вы будете приобретать сварочный аппарат (он ведь пригодится не только для того, чтобы соединить провода, но и для многих других целей), то выбирайте именно инверторный вариант. При небольших габаритах, весе и потреблении электрической энергии, он обладает широким диапазоном регулировки сварочного тока и выдаёт устойчивую сварочную дугу

А это очень важно, чтобы была возможность регулировать сварочный ток. Если его выбрать правильно, то электрод не будет прилипать, а дуга устойчиво держится

Как выполняется сварка смотрите в этом видео:

Мы рассмотрели основные виды соединения проводов. Теперь вкратце поговорим о способах, которые применяются реже, но также гарантируют качество и надёжность.

Соединение проводов разного сечения

Часто бывает, что в распределительную коробку приходят провода разного сечения и их необходимо соединить. Тут вроде должно быть все просто, как и с соединением проводов одного сечения, однако тут есть свои некоторые особенности. Соединять кабели разной толщины можно несколькими способами.

Помните, что нельзя в розетке на один контакт подключать два провода разного сечения, так как тонкий не будет сильно прижиматься болтом. Это приведет к плохому контакту, большому переходному сопротивлению, перегреву и оплавлению изоляции кабеля.

Как соединить провода разного сечения?

1. С помощью скрутки с пайкой или сваркой

Это самый распространенный способ. Скручивать провода можно соседних сечений, например 4 мм 2 и 2,5 мм 2 . Вот если диаметры проводов сильно отличаются, то хорошая скрутка уже не получится. Во время скручивания нужно следить чтобы обе жилы обвивали друг друга. Нельзя допускать чтобы тонкий провод накручивался на толстый. Это может привести к плохому электрическому контакту. Не забывайте про дальнейшую пайку или сварку. Только после этого ваше соединение будет работать много лет без нареканий.

2. С помощью винтовых зажимов ЗВИ

Про них подробно я уже писал в статье: Способы соединения проводов. Такие клеммники позволяют с одной стороны завести провод одного сечения, а с другой стороны уже другого сечения. Тут каждая жила зажимается отдельным винтом. Ниже привожу таблицу, по которой можно правильно выбрать винтовой зажим для ваших проводов.

Тип винтового зажима Сечение подключаемых проводников, мм 2 Допустимый длительный ток, А
ЗВИ-3 1 – 2,5 3
ЗВИ-5 1,5 – 4 5
ЗВИ-10 2,5 – 6 10
ЗВИ-15 4 – 10 15
ЗВИ-20 4 – 10 20
ЗВИ-30 6 – 16 30
ЗВИ-60 6 – 16 60
ЗВИ-80 10 – 25 80
ЗВИ-100 10 – 25 100
ЗВИ-150 16 – 35 150

Как видите, с помощью ЗВИ можно соединять провода соседних сечений. Также не забывайте смотреть на их токовую нагрузку. Последняя цифра в типе винтового зажима обозначает величину допустимого длительного тока, который может протекать через данную клемму.

Зачищаем жилы до середины клеммы.

Вставляем их и затягиваем винты.

3. С помощью универсальных самозажимных клемм Wago.

Клеммники Wago имеют возможность соединять провода разных сечений. У них есть специальные гнезда куда “втыкается” каждая жила. Например, в одно отверстие зажима можно подключить провод 1,5 мм 2 , а в другое 4 мм 2 и все будет работать исправно.

Согласно маркировке завода изготовителя клеммами разных серий можно соединять провода разных сечений. Смотрите таблицу ниже:

Серия клеммы Wago Сечение подключаемых проводников, мм 2 Допустимый длительный ток, А
243 0,6 до 0,8 6
222 0,8 – 4,0 32
773-3 0,75 до 2,5 мм 2 24
273 1,5 до 4,0 24
773-173 2,5 до 6,0 мм 2 32
Популярные статьи  Сопротивление заземлителя

Вот ниже пример с серией 222.

4. С помощью болтового соединения.

Болтовое соединение проводов представляет собой составное соединения состоящее из 2-х и более проводов, болта, гайки и нескольких шайб. Оно считается надежным и долговечным.

Тут поступает так:

  1. зачищаем жилу на 2-3 сантиметра, чтобы хватило на один полноценный оборот вокруг болта;
  2. делаем кольцо из жилы по диаметру болта;
  3. берем болт и надеваем на не шайбу;
  4. на болт одеваем кольцо из проводника одного сечения;
  5. затем одеваем промежуточную шайбу;
  6. одеваем кольцо из проводника другого сечения;
  7. ставим последнюю шайбу и затягиваем все это хозяйство гайкой.

Таким способом можно одновременно соединять несколько жил разного сечения. Их количество ограничивается длиной болта.

5. С помощью сжима ответвительного “орех”.

Про данное соединение я подробно с фотографиями и соответствующими комментариями написал в статье: Соединение проводов с помощью зажимов типа “орех”. Уж позвольте я тут не буду повторяться.

6. С помощью медно-луженых наконечников через болт с гайкой.

Этот способ хорошо подходит для соединения кабелей больших сечений. Для данного соединения необходимо иметь не только наконечники ТМЛ, но и еще обжимные пресс-клещи или гидравлический пресс. Данное соединение будет немного громоздким (длинным), может не поместиться в какую-нибудь небольшую распределительную коробку, но все же имеет право на жизнь.

Соединять тут просто. На каждую жилу одевается по наконечнику, они опрессовываются и с помощью болта с гайкой и шайбами соединяется. Затем это место изолируется с помощью изоляционной ленты или термоусаживаемой трубки (ее необходимо одеть на провод до соединения).

К сожалению под рукой у меня не оказалось толстого провода и нужных наконечников, поэтому фото сделал из того что было. Думаю по нему все-таки можно понять суть соединения.

А все-таки сварка предпочтительней

По прочности соединения и качеству контакта сварка превосходит все прочие технологии. В последнее время появились портативные сварочные инверторы, которые можно переносить в самые малодоступные места. Такие аппараты легко удерживаются на плече сварщика с помощью ремня. Это позволяет работать в труднодоступных местах, например, производить сварку со стремянки в распределительной коробке. Для сварки металлических жил в держатель сварочного аппарата вставляются угольные карандаши или обмедненные электроды.

Основной недостаток сварочной технологи – перегрев свариваемых деталей и оплавливание изоляции устраняется с помощью:

  • Правильной регулировки сварочного тока 70–120 А без перегрева (в зависимости от количества свариваемых проводов сечением от 1,5 до 2,0 мм).
  • Кратковременности процесса сварки не более 1–2 секунд.
  • Плотной предварительной скруткой проводов и установкой медного теплоотводящего зажима.

Производя соединение проводов методом сварки скручиваемые жилы следует выгнуть и срезом обязательно развернуть кверху. К торцу проводов, подсоединенных к массе, подносится электрод и зажигается электродуга. Расплавленная медь шариком стекает вниз и покрывает оболочкой проволочную скрутку. В процессе остывания на теплую структуру одевается изолирующий пояс из отрезка кембрика или другой изолирующий материал. В качестве изолирующего материала подойдет также лакоткань.

Источники

  • https://YaElectrik.ru/elektroprovodka/skrutka-provodov
  • https://StrojDvor.ru/elektrosnabzhenie/kak-pravilno-skruchivat-provoda-mezhdu-soboj/
  • https://electrik-ufa.ru/provoda-i-kabelya/kak-pravilno-delat-skrutku-mednyh-provodov
  • https://domashnysvet.ru/elektroprovodka/delaem-pravilnuyu-skrutku-provodov
  • https://ElektrikExpert.ru/kak-pravilno-skruchivat-provoda.html
  • http://elektro-enot.ru/kak-pravilno-sdelat-skrutku-provodov/
  • https://electrikexpert.ru/kak-pravilno-sdelat-skrutku-provodov/
  • https://ProFazu.ru/provodka/montazh/skrutka-provodov.html
  • https://ichip.ru/sovety/remont/soedinyaem-provoda-kak-professionaly-kak-pravilno-delat-skrutku-711872
  • https://zen.yandex.ru/media/asutpp.ru/kak-pravilno-sdelat-skrutku-mednyh-provodov-poleznye-sovety-5d6a002003bdd400ac889b29
  • http://electry.ru/elektromontazhnye-raboty/sposobyi-soedineniya-provodov.html

Клеммная колодка ДКС

Более устаревший способ ответвления провода – использование клеммных колодок ДКС. Компактные клеммники использовать не рекомендуется, т.к. в этом случае без разрезания и разрыва магистральной жилы не обойтись. Помимо этого клеммная колодка имеет еще такие недостатки, как плохая герметичность и необходимость периодически подтягивать зажимной винт, особенно если проводник алюминиевый. В итоге Вы не получаете никаких важных плюсов при сращивании и в то же время получаете несколько серьезных недостатков.

Обзор клеммных колодок

https://youtube.com/watch?v=AfdybUU-7tE

Соединение проводов клеммными колодками

Клеммные колодки позволяют быстро осуществить чуть ли не самое простое и при этом надежное соединение проводов. Работа с ними не требует специальных навыков, кроме как умение обращаться с отверткой. Клеммные колодки позволяют беспроблемно соединять провода разных диаметров и материалов, а также одножильные и многожильные провода. Существуют разные виды клеммных колодок, но большая часть из них использует в своей основе винтовое соединение.

Клеммная колодка

Клеммная колодка – это своеобразная соединительная коробка для электрических проводов, представляющая собой корпус из пластика, в котором установлен металлический элемент – гнездо или пластины. В данное гнездо, либо между пластинами вставляется оголенный конец провода и зажимается винтом. В таком соединении оголенные части проводников остаются неизолированными, поэтому клеммные колодки не рекомендуется использовать в условиях повышенной влажности.

В винтовых клеммных колодках необходимо периодически подтягивать соединения. Со временем контакты ослабевают и начинают греться и окисляться, вследствие чего контакты ослабевают еще сильнее.

Как соединить провода с помощью зажимов – типа орех или под болт

Наиболее распространенный способ соединения проводов является зажим типа «Орех». Такое название этот зажим получил из-за внешней похожести на орех. Производятся разного размера для сжатия, как тонких по сечению жил, так и толстых.

Внутренность «Ореха» состоит из двух основных и одной промежуточной металлических пластин. По краям пластин находятся 4 винта. Сами пластины помещаются в изолированный корпус из карболита, состоящий из двух частей.

Для хорошего контакта, также применяют болтовое соединение. Для определенного сечения жил подбирают размер болта. Например, для сечения проводов 1,5 – 4 мм² подойдет болт диаметром 6 мм, для сечения 6 – 10 мм² диаметр болта 8 мм, 16 – 35 мм² диаметр 10 мм.

Для хорошего контакта алюминия с медью с помощью болта, также применяют шайбу – прокладку.

После тщательного сжатия жил с помощью гайки, болт изолируется.

Преимущества:

  • небольшая стоимость;
  • хорошая изоляция для «Ореха»
  • можно использовать алюминиевые жилы с медными жилами.

Недостатки:

  • ослабление резьбы в «Орешке»;
  • много изоляции болтовым способом;
  • габариты присоединения подходят для больших распределительных коробок.

Соединение проводов пружинными зажимами

Пружинные зажимы, пожалуй, самое современное приспособление для коммутации проводов. В основе их конструкции – упругая пружина, создающая вместе с проводами надежное соединение.

Тем не менее, бытует мнение, что со временем такие пружины ослабевают, что приводит к ухудшению контакта и, как следствие, нагреванию металлических элементов и плавлению пластмассовых. В то же время производители пружинных клемм уверяют, что если в их подборе и монтаже руководствоваться всеми рекомендациями, а также приобретать исключительно оригинальные клеммы, проблем с эксплуатацией таких соединений у вас возникнуть не должно.

Популярные статьи  Как от розетки подключить выключатель

Наиболее популярные марки пружинных зажимов – клеммы Wago и колпачки СИЗ.

Надежность контакта к этих пружинных клеммах обеспечивает металлическая пластина, разработанная и протестированная особым образом. Фирменные клеммы этого производства показывают себя как сверхнадежные.

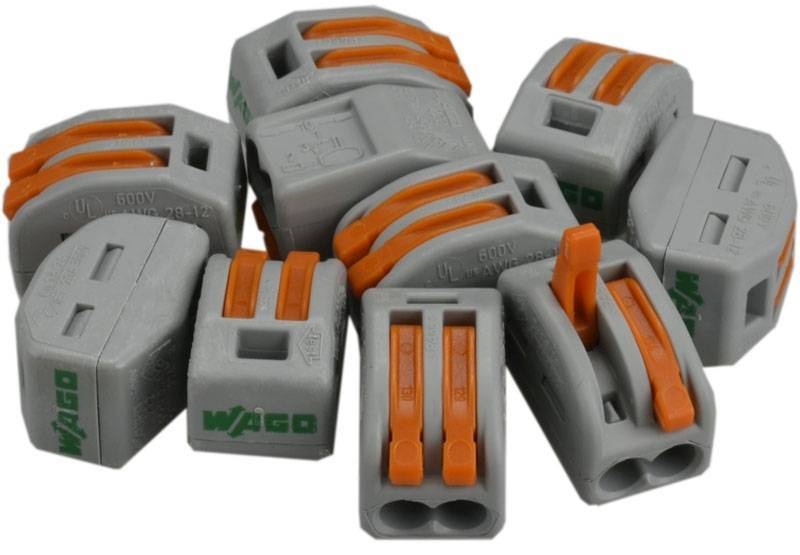

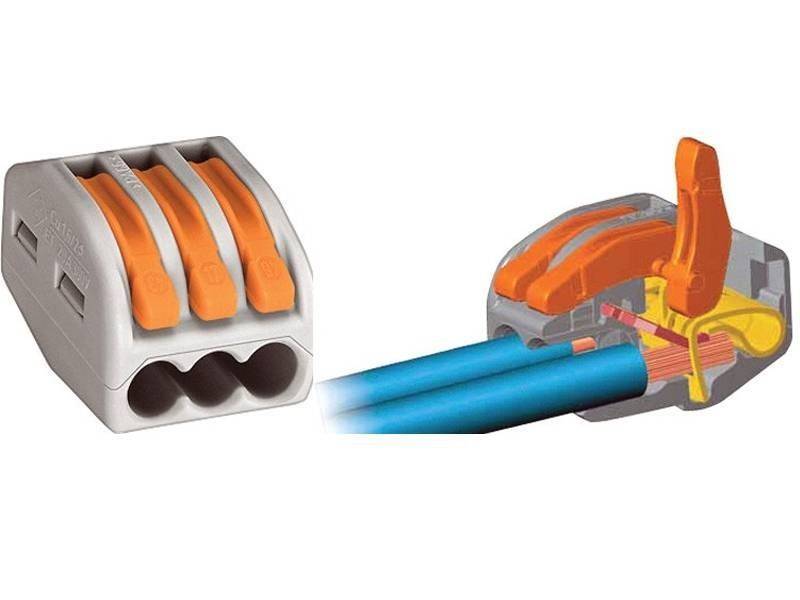

Клеммы Wago

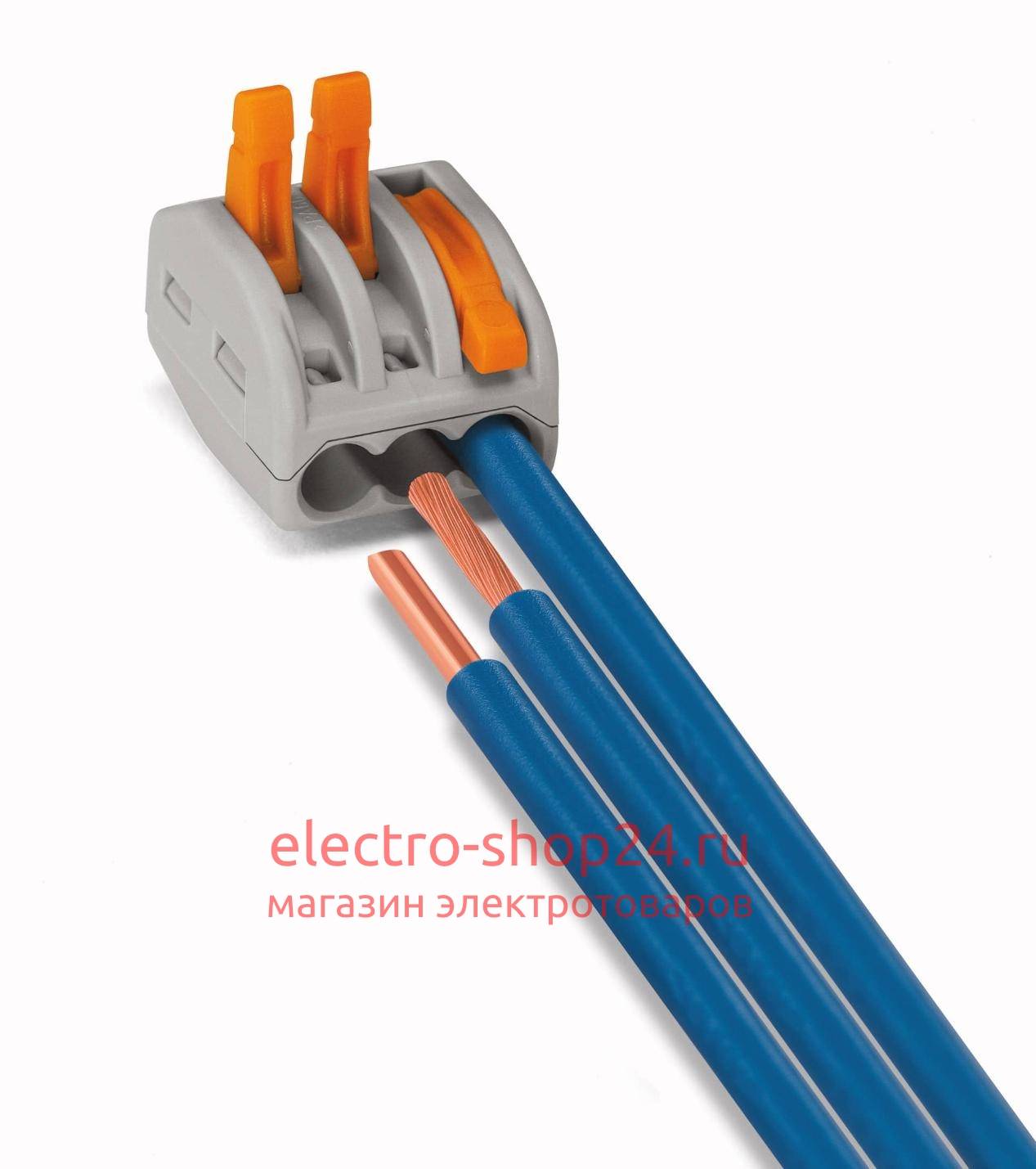

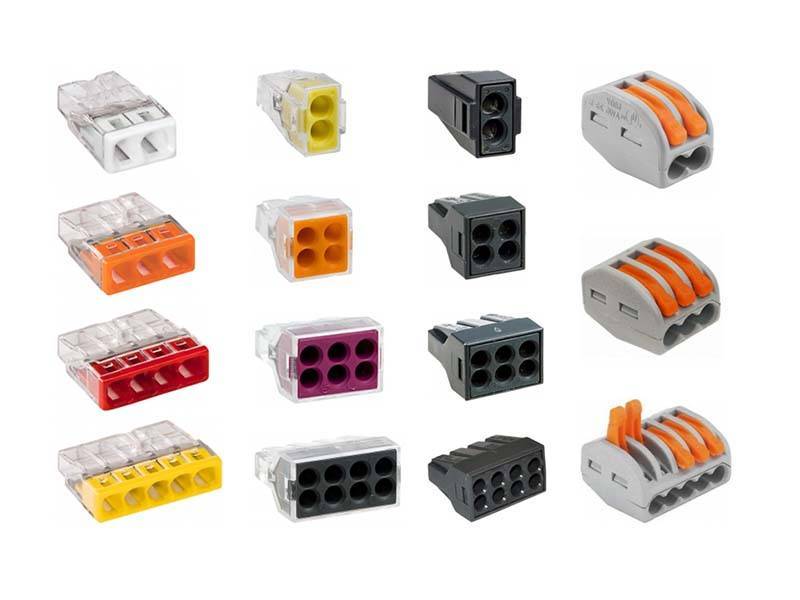

Ассортимент клемм Wago довольно широкий, но наибольшее применение в быту получили следующие модификации:

  • клеммы Wago 222 (разъемные);
  • клеммы Wago 773 и 273 (неразъемные);
  • клеммы Wago 224 (для подключения осветительных приборов).

Колпачки СИЗ

СИЗ, или строительный изолирующий зажим, представляет собой пластиковый корпус с пружиной конической формы внутри. Зачищенные провода вставляются в колпачок, и он прокручивается по часовой стрелке до упора. Данные колпачки производятся несколькими фирмами, а также имеют различные размеры – для разного типа проводников и соединений.

Основные виды клемм

Винтовые (строительные, барьерные)

Винтовые клеммы представляют собой самый востребованный вариант, который отличается простотой и превосходной надежностью. Такие клеммники подходят для подсоединения розеток и для укладки электропроводки.

При этом используется соединение проводов с помощью зажимов винтового типа. Это позволяет обеспечить прочную фиксацию. Не стоит использовать винтовые клеммники для проводов из алюминия.

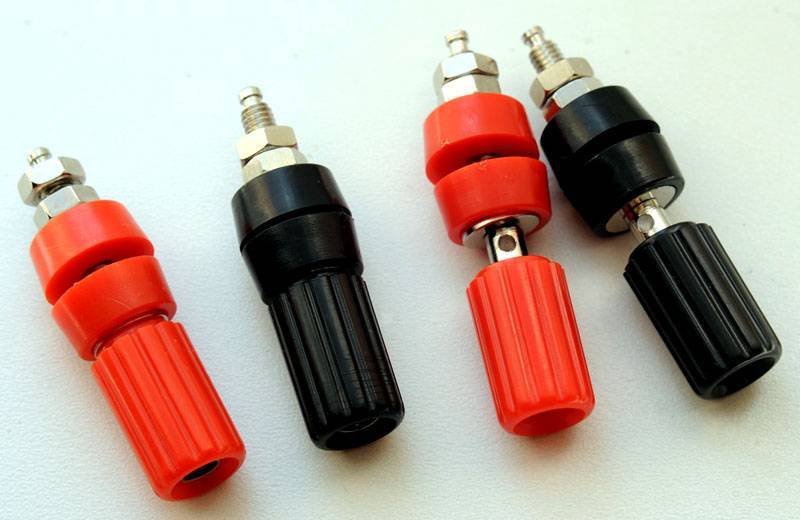

Соединение проводовВинтовые соединители

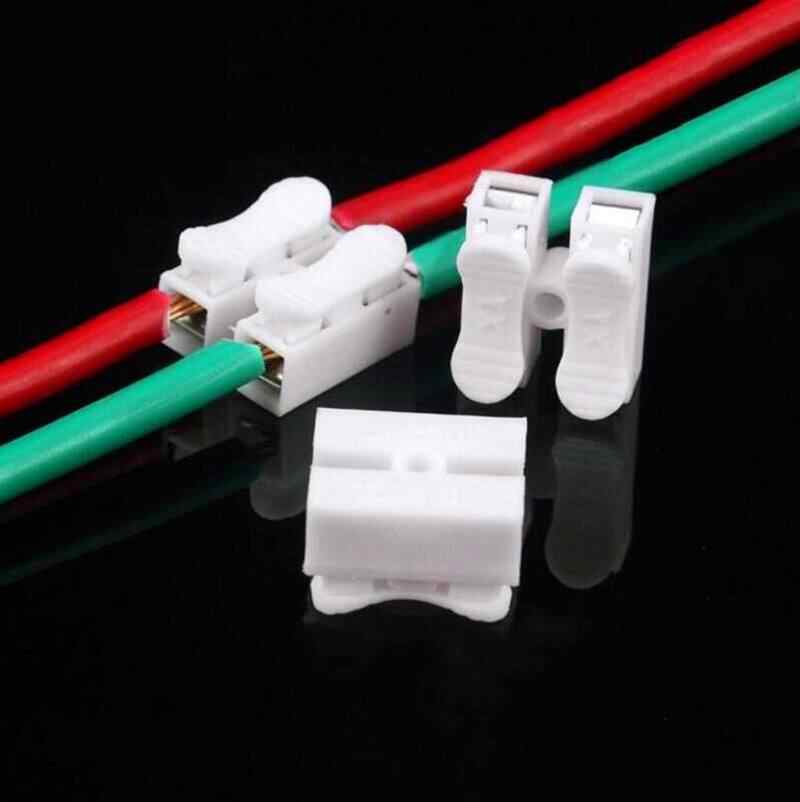

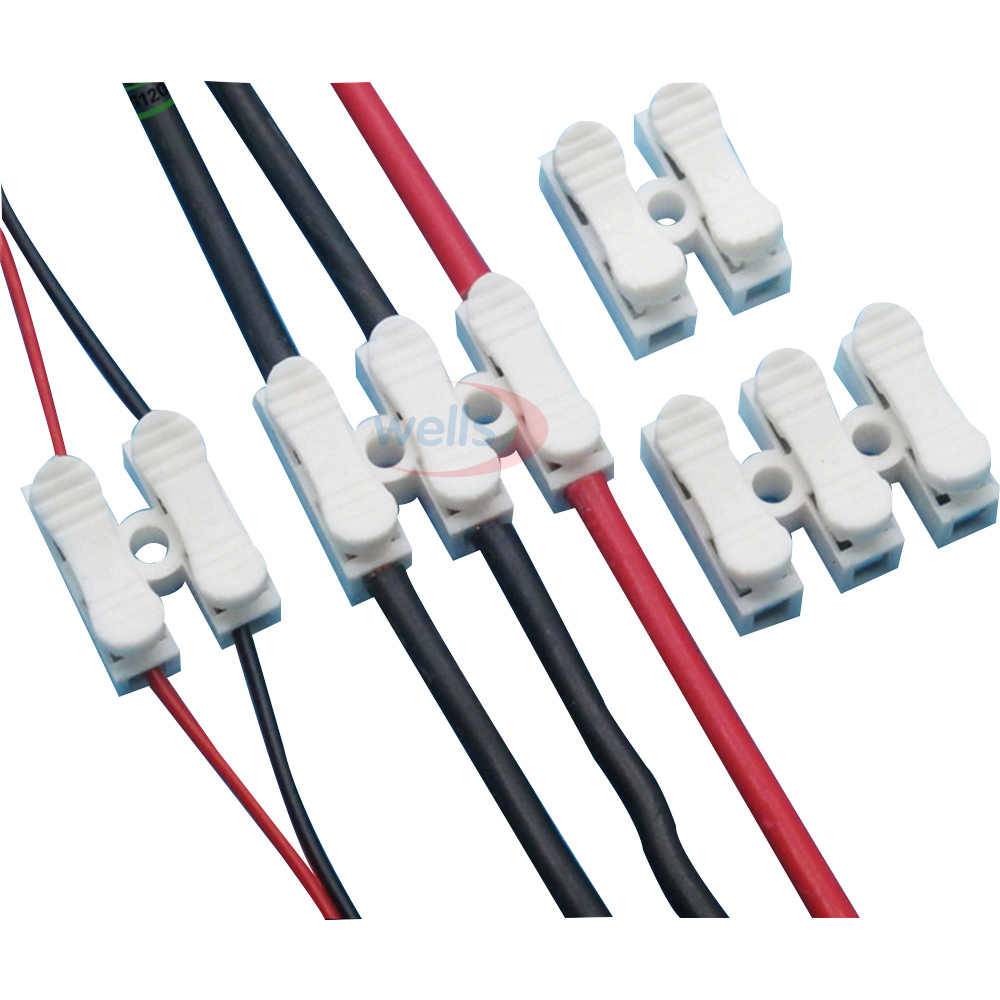

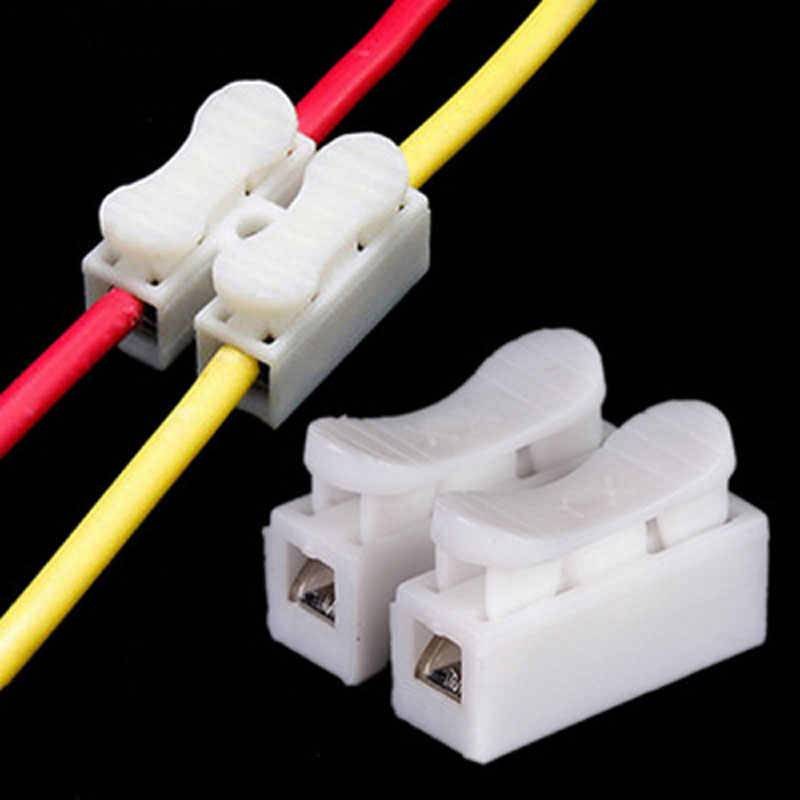

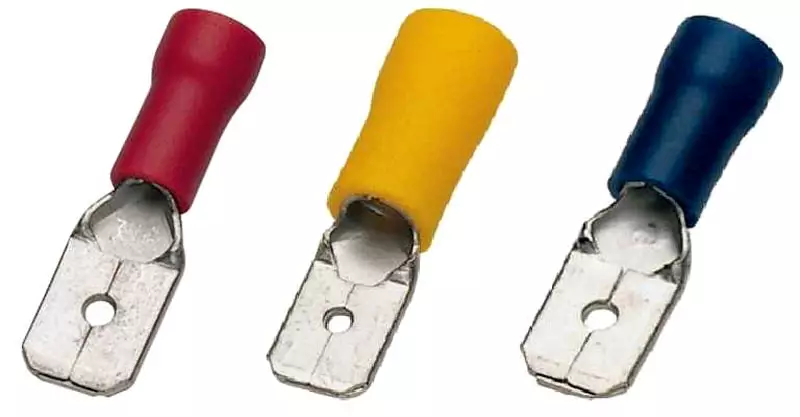

Зажимные (пружинные, самозажимные): зажимы для проводов

Такие изделия также называют обжимные клеммы для проводов. Кабели в них зажимаются с помощью пружины. При этом не требуется специальный инструмент. Зачищенный провод устанавливается до упора в колодку и крепится пружиной. В современных моделях предусмотрена функция самозажима.

Пружинные клеммы пользуются популярностью из-за надежного соединения. Чтобы извлечь жилу необходимо оттянуть рычажок обратно. Выбирая такой вариант, клеммник нужно выбрать с учетом количества соединений. Пружинные изделия делаются из разных полимерных материалов. Контактный элемент выполняется из двух латунных пластин.

Соединение проводовЗажимные изделия

Клеммы для распределительных коробок

Чтобы осуществить соединение проводов в распределительной коробке используется клемма из пластмассового корпуса с отверстиями для проводников, пружинного элемента и токонесущей шины. Для подсоединения проводник следует вставить до упора в клемму. При этом пружинный элемент прочно прижимает проводник.

Соединение проводовКлеммы внутри коробки

Клеммы с предохранителем

Клеммы с предохранителями используются для селективной защиты вторичных цепей. Применяются как гибкие, так и жесткие проводники.

Клеммные колодки

Клеммная колодка представляет собой приспособление коммутации всевозможных схем с попарно соединенными зажимами. Изделия содержат гнезда большого диаметра. У колодок бывают безрезьбовые и резьбовые выходы. Применяются винты из металла, с помощью которых затягивают жилы. Типы колодок разные, но принцип их устройства один.

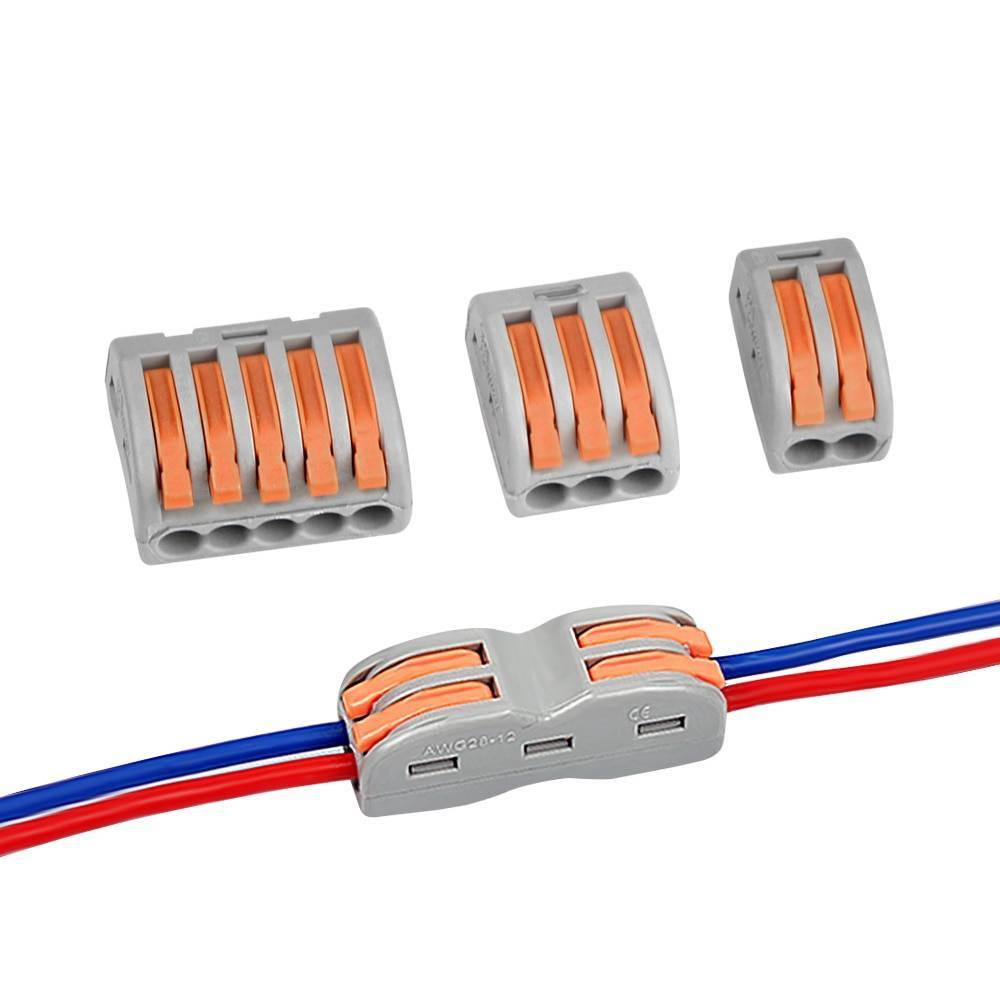

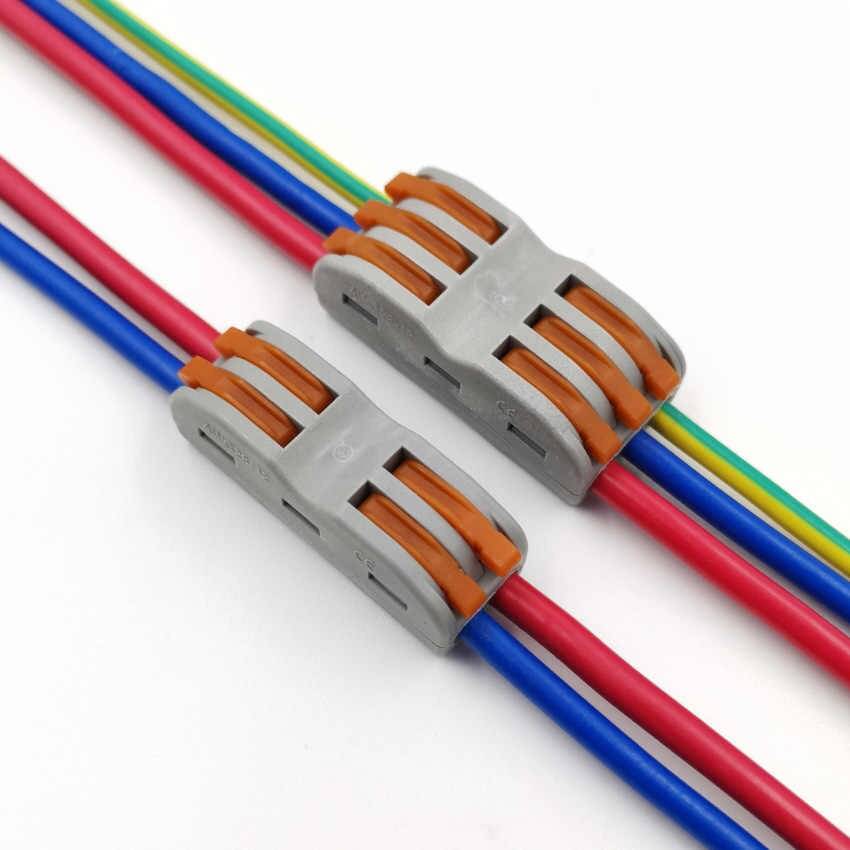

Для быстрого соединения проводов часто применяются колодки «Ваго». Они бывают двух видов:

  • с плоскопружинным механизмом;
  • универсальные с рычажковым механизмом.

Соединение проводовКомпактные клеммные колодки

Ножевые клеммники

Такие варианты используются для заземления и для цепей зануления. Также их применяют для врезания ответвлений в проводник. Ножевые соединения часто применяются для аудиотехники. Их особенностью является то, что при установке не требуется зачистка проводника. Провод просто устанавливается в клеммник и обжимается.

Достоинством таких клеммнков считается экономия времени на монтаж, надежность и безопасное соединение за счет специального рычага. Кроме того, для установки не требуется специальный инструмент.

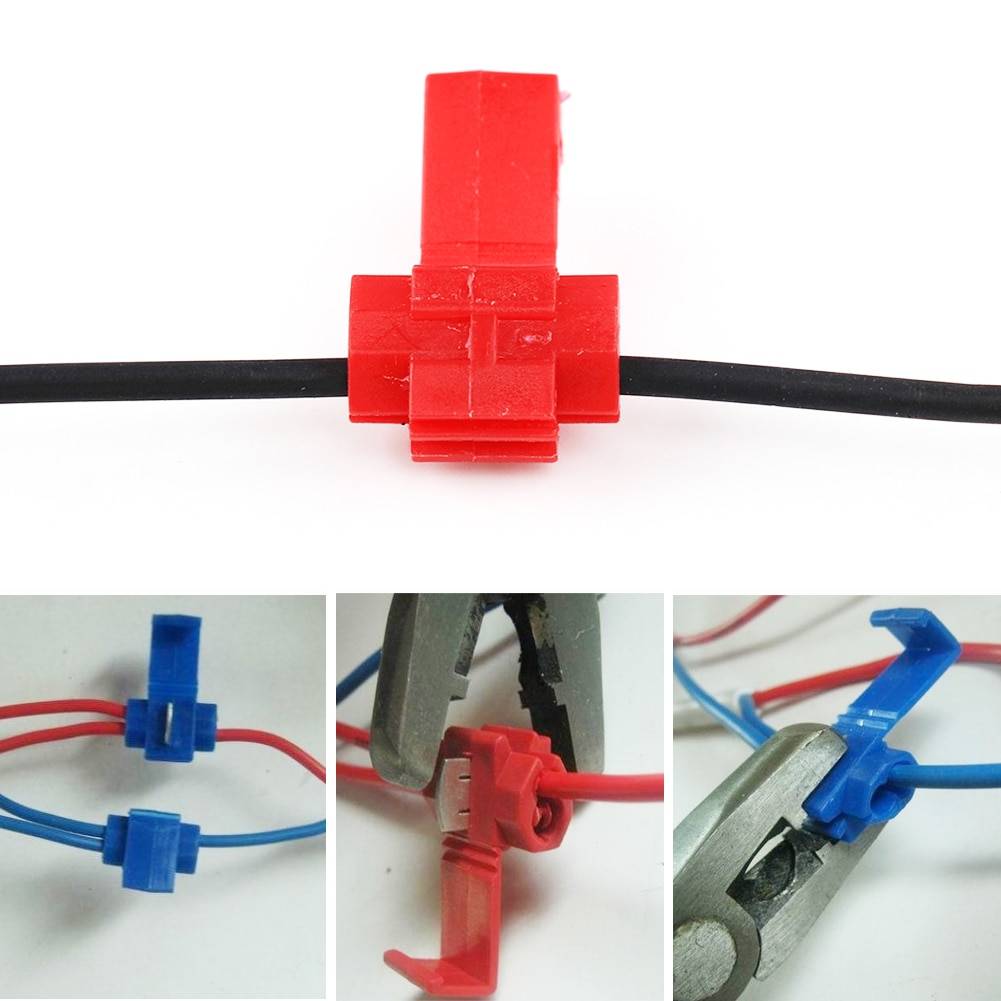

Соединение проводовНожевые модели

Правила соединения проводов

Для соединения нужного проводника с магистральным электрическим кабелем сначала следует разобрать зажим. Чтобы это осуществить, необходимо снять стопорные кольца, находящиеся по бокам «ореха». После этого выкручиваются болты, соединяющие плашки и пластину между ними.

Затем требуется снять изоляцию с кабеля в соответствии с длиной промежуточной пластины внутри сжима. Счищать изоляцию больше не целесообразно.

Как соединить провода дальше? Очень просто! Оголенные участки проводников вставляются в пазы плашек, после чего закручиваются винтами. Теперь получившаяся конструкция укладывается обратно в изолированный поликарбонатный корпус «орешка». Можно заметить, что в корпусе есть четыре отверстия. Первое отверстие наглухо запаяно, второе предназначается для ответвительного кабеля, через оставшиеся два отверстия протягивают магистральный электрический проводник. Таким вот образом и производится соединение электрических кабелей орехом.

Не стоит забывать, что соединение типа «орех» не способно гарантировать герметичность всех стыков, поэтому в процессе эксплуатации при разных климатических и погодных условиях внутрь корпуса может попадать пыль, грязь и влага. Чтобы обеспечить некоторую степень защиты, корпус сжима нужно заизолировать или, иными словами, просто обмотать изолентой.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как соединить провода с помощью зажима типа орешек:

Теперь вы знаете, что такое электрический орех для соединения проводов, какая у него конструкция и назначение. Надеемся, предоставленная информация была для вас полезной и интересной!

Будет интересно прочитать:

В чем проблема соединений проводов

Основная проблема соединений проводов в электропроводке это соединения проводов или жил кабелей из алюминия и меди. Так в чем же проблема?

Соединение проводов

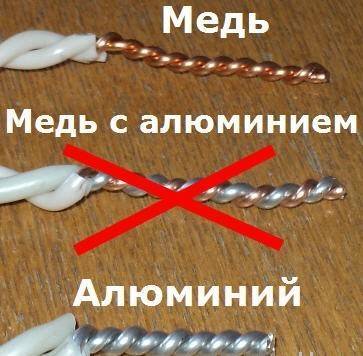

При скрутке меди и алюминия, от контакта меди и алюминия, образуется химическое соединение, которую часто называют, «рыжая смерть». Это соединение, имея более плотную кристаллическую решетку, чем медь и алюминий, ослабляет контакт соединения.

Кроме этого, такое соединение разрушает оксидную пленку вокруг алюминия (Al2O3), а это провоцирует коррозию алюминия, что опять приводит к ослабеванию контакта.

Это все так, но есть свои, но!

  • Во-первых, эти процессы протекают быстро только на воздухе, при доступе влаги, сероводорода и других агрессивных катализаторов.
  • Во-вторых, эти процессы протекают очень медленно, если вы хорошо заизолировали скрутку меди и алюминия. Нарушение контакта в такой крутке может занять 10-20 лет и возможный ток в электропроводки квартиры не повлияет на время разрушения скрутки.

Все это я пишу не для того, чтобы агитировать вас на скрутку алюминия и меди. Нет! Просто, если, где-то, кто-то сделал у вас такую скрутку, паниковать не нужно. Я уверен, что она проработает десятки лет.

Решение других задач

У соединения многожильных проводов существует ряд особенностей.

Соединение множества проводов

Выше были рассмотрены варианты соединения двух контактов. Если же речь идет о стыковке множества контактов, рекомендуется выбирать среди следующих вариантов (в порядке приоритетности — от лучшего способа к худшему):

  • клеммных колодок Wago;
  • опрессовки гильзами;
  • пайки;
  • скрутки;
  • изоляционной ленты.

Соединение проводов

Правила стыковки указанными способами, а также их достоинства и недостатки рассмотрены выше.

Популярные статьи  Гравитационный двигатель

Стыковка жил с разными сечениями

Чтобы объединить жилы неодинакового сечения в распредкоробке, понадобятся клеммные колодки Wago, хотя можно обойтись и стандартными клеммными колодками — последний вариант обойдется дешевле. При этом необходимо плотно зафиксировать жилы с помощью винта или рычага.

Жилы с различными сечениями можно закрепить и при помощи пайки.

Стыковка многожильных и одножильных проводников

Объединение проводников с одной и множеством жил осуществляется так же, как и всех остальных. В связи с этим можно выбрать любой из указанных выше способов, но наиболее приоритетными являются пайка или клеммы (лучше Wago).

Способы соединения проводов

Соединения проводов скруткой

Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.

Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.

Не допустимо соединение скруткой проводов разнородных металлов, например, медь и алюминий.

Соединение проводов пайкой

С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой. При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.

Последствия не качественной скрутки — это оплавление изоляции в местах соединений, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.

Использование клеммных колодок

Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми. Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клеммники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

Пружинные клеммы

Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.

На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago». Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.

Ответвительный сжим

Ответвительные и соединительные сжимы или как их называют в народе «орех электромонтажный» служат для подсоединения электропроводов к магистрали линии без создания ее разрыва.

Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например, для присоединения к воздушной линии из алюминия.

Способы соединения СИП кабеля

Существует несколько способов соединения двух СИП кабелей разного или одинакового сечения. Самый простой из них – скручивание с последующей спайкой. Чтобы соединить провода между собой, выполните следующие действия:

зачистите медные жилы обоих проводов (достаточно будет двух-трех см)
приложите их друг к другу и тщательно скрутите

Обратите внимание, что расстояние между жилами должно быть минимальным. При образовании больших зазоров контакт будет не достаточно качественным
при помощи специального аппарата осуществите сварку и спайку двух концов
тщательно изолируйте место соединения

В качестве изоляции можно использовать специальную клейкую ленту или колпачки, которые предназначены специально для этой цели.

Соединить два СИП кабеля между собой можно также с помощью простых болтов. Стоит отметить, что созданное таким способом соединение, по мнению профессиональных электриков, является самым качественным, надежным и долговечным. Процесс соединения отличается простотой – соединить два провода можно самостоятельно в короткие сроки. Для этого необходимо выполнить ряд процедур:

  • зачистить жилы обоих проводов. В данном случае длина зачищаемого участка зависит от объема болта
  • зачищенную жилу загнуть в форме петли
  • петлю надеть на болт
  • сверху расположить промежуточную шайбу

Далее на шайбу надевается гайка, которую необходимо тщательно затянуть, а затем проверить прочность соединения.

Есть и другие способы соединения двух СИП проводов, но все они требуют наличия определенных навыков и специальных инструментов, поэтому используют их крайне редко, тем более для прокладки частной электросети.

Заклепывание

Этот способ не может похвастаться своей популярностью, однако его надежность сомнений не вызывает. Здесь в качестве соединительного элемента используется специальная заклепка, которая, собственно, и нужна для того, чтобы путем заклепывания надежно соединить проводники. Материал заклепки – медь или алюминий подбирается под материал проводов.

Такая схема соединения проводов часто применяется при монтаже и ремонте потребительских электрических сетей 380/220 В.

Соединение проводов

Чтобы соединить проводники способом заклепывания, понадобится:

  • заклепка (медная или алюминиевая);
  • две стальные шайбы (плоская и пружинная);
  • специальный инструмент – заклепочник.

На заклепку сначала надевается зачищенный и скрученный в колечко конец одного провода, потом пружинная шайба, после нее – аналогично обработанный и сформированный конец другого провода и плоская шайба.

Далее эта конструкция в сборе помещается в заклепочник. Мастеру остается только сжать его рукоятки до щелчка, оповещающего о том, что монтаж готов, после чего произвести изоляцию.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Наружные инженерные сети
Прокладка наружных инженерных сетей и коммуникаций
Соединение проводов
