Как из видеорегистратора сделать видеоглазок своими руками

Глазок видеонаблюдения можно сделать из видеорегистратора. В этом случае работы также начинаются с демонтажа. Отделив объектив от устройства, следует решить задачи коммуникации камеры с питанием и регистратором. Можно воспользоваться удлиненным шлейфом, аналогичным «родному» или кабелем с тем же числом жил. Дальнейшие работы осуществляются аналогично операциям с мобильным телефоном.

Все самодельная, но максимально эффективная система наблюдения готова. После установки модулей на место вам нужно совершить только два действия: подключить видеорегистратор к сетевому питанию и выбрать в меню детектор движения. Все самодельная, но максимально эффективная система наблюдения готова.

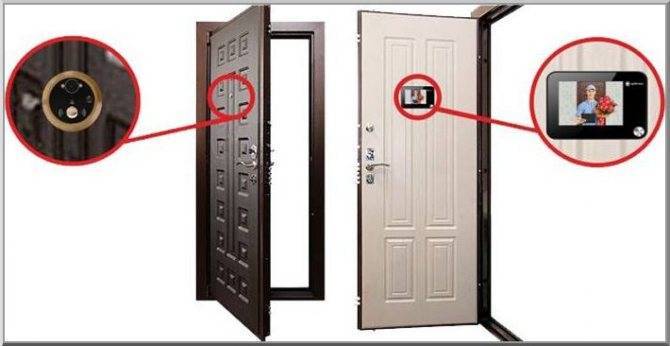

Какие видеоглазки бывают

Видео-приборы для слежения за пространством перед квартирой или домом можно разделить на несколько видов. Модели отличаются конструкцией и своими возможностями.

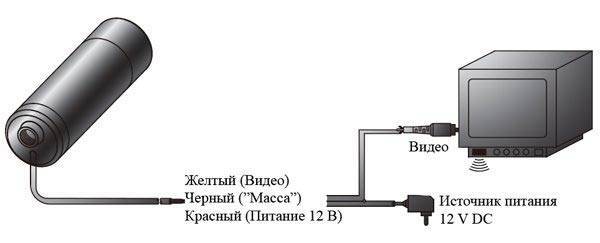

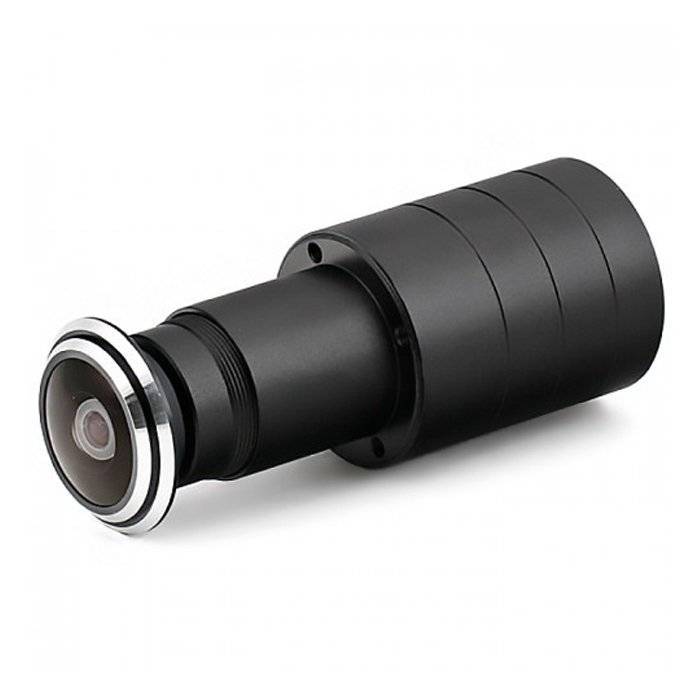

Проводные

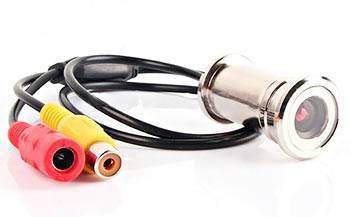

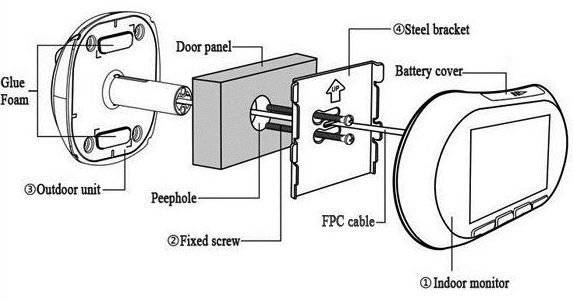

Видеоглазок этого типа состоит из тубуса с линзой объектива и камеры с дисплеем. Части устройства соединяются между собой двумя проводами — для питания и для передачи сигнала.

Проводные видеоглазки считаются самыми простыми

Беспроводные

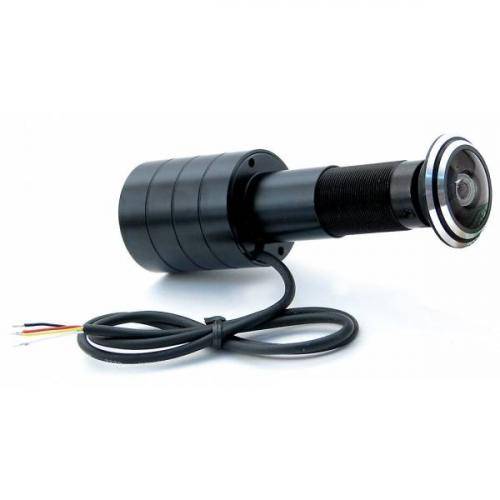

Конструкция беспроводных видеоглазков мало отличается от обычной. Разница состоит в том, что сигнал от камеры к монитору передается через Wi-Fi, а какие-либо провода в комплектацию не входят. Также к беспроводным относятся девайсы с GSM, они отправляют SMS или MMS сообщения о нажатии на кнопку звонка прямо на телефон владельца.

Беспроводные видеоглазки поддерживают Wi-Fi и синхронизируются со многими электронными девайсами

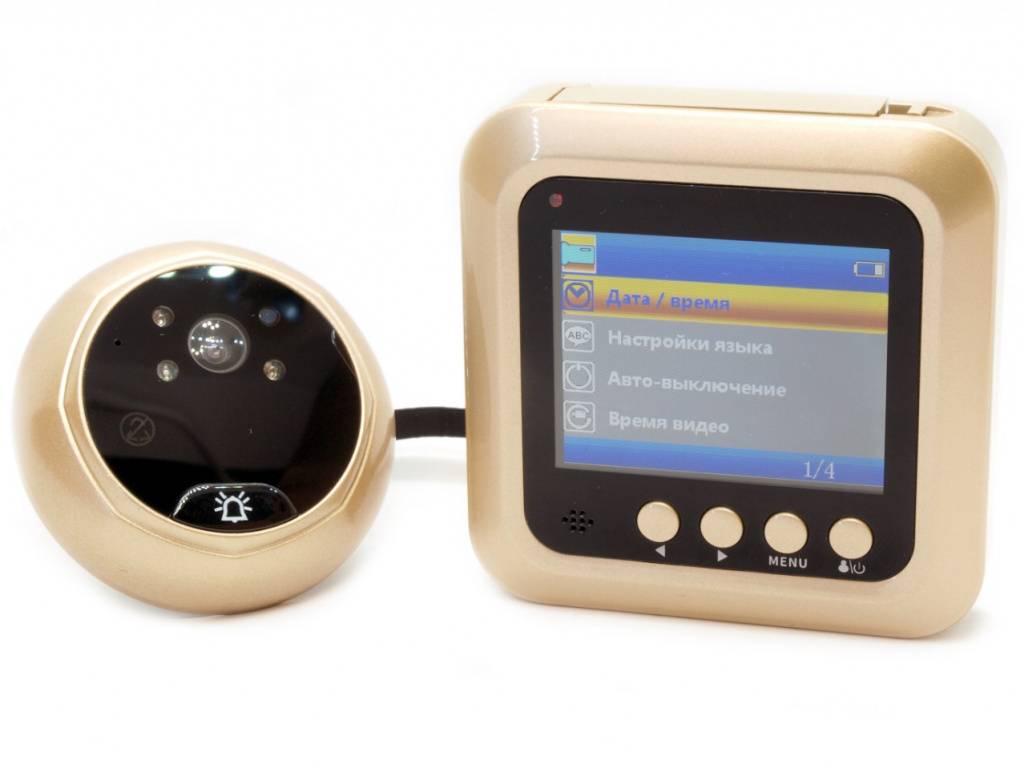

С датчиком движения и записью

Самыми совершенными и практичными считаются устройства с датчиком. В таком случае видеоглазок будет включаться каждый раз, когда рядом с дверью появится движущийся объект, даже если нажимать на звонок человек при этом не станет. Датчик не только делает девайс более полезным, но и позволяет экономить электроэнергию.

Устройства с сенсором движения обычно комплектуются функцией записи. Сигнал передается на определенный носитель, например, компьютер или смартфон, и сохраняется в виде файла, который можно просмотреть через некоторое время.

Видеоглазок с функцией записи и индикатором движения — самая полезная в быту разновидность прибора
Внимание! Установить видеоглазок с записью очень полезно, если в квартире хранятся ценные вещи. В случае проникновения злоумышленников владелец жилища сможет предоставить правоохранительным органам хорошие улики.

Способы включения

Более простые варианты дверных видеоглазков начинают работать после того, как вам позвонили в дверь. В таких моделях кнопка звонка обычно вмонтирована в ту же панель, где стоит и глазок видеокамеры. При установке такого устройства, вы не будете знать о посетителях, которые в дверной звонок не звонили. Этот тип устройств еще называют «видеозвонок». Это потому, что часто камера активизируется после нажатия на кнопку звонка.

Кнопка дверного звонка обычно расположена на той же панели, что и видеокамера

Другой тип видеоглазков имеет встроенные детекторы движения. Работать он начинает при появлении движущихся объектов в зоне действия датчика. Поставив такое устройство, вы будете знать обо всех визитерах. Правда, открытым остается вопрос: нужна или нет какая-то сигнализация. Если сигнализации нет, в ситуации когда человек не станет звонить, вы узнаете, что кто-то стоит под дверью только, если взгляните на монитор. Если будет включена звуковая сигнализация, это может раздражать в случае ложных срабатываний (они не исключены). Компромиссным может считаться видеосигнал — зажигающаяся лампочка, например.

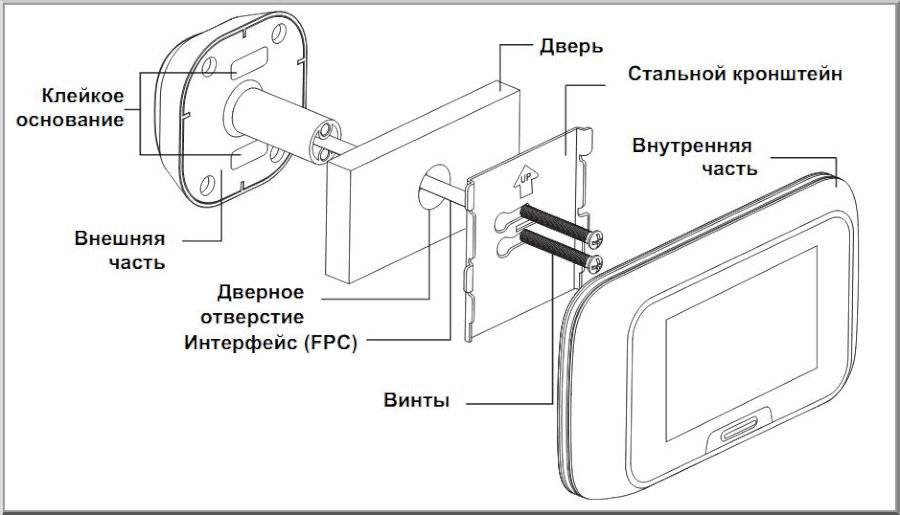

Монтаж

Если используется дверь от 40 до 65 мм в толщину, удлинительная трубка не понадобится. Аналоговая камера, размещенная в корпусе из латуни, раскручивается и подгоняется под соответствующий размер.

При монтаже в дверь до 110 мм толщиной — раскрутите видеоглазок полностью, и между элементами вставьте удлинительную трубку. Завинчивая резьбу, подгоните iHome GLAZ под нужную длину.

Устанавливая в глазное отверстие устройство, проденьте видеоглазок через фронт двери, чтобы подключаемый провод вышел на тыльной стороне. Через вышедший провод проденьте заглушку и закрепите выведенную резьбу.

Затягивание заглушки делайте с помощью ключа, который прилагается в комплекте.

Далее идет кабельная разводка и зависит она от модели выбранного вами устройства и места размещаемых элементов для модели:

iHome GLAZ — блок Wi-Fi подключается напрямую к видеоглазку. Так как основной кабель соединения короткий, корпус блока с помощью магнитной пластины крепится на двери. Но при этом подключение к сети 220В должно быть в непосредственной близости от двери.
iHome GLAZ — блок Wi-Fi соединяется с видеоглазком через переходник. Удлинитель позволяет вынести Wi-Fi адаптер на удаление от глазка на 1.5–2 метра.
iHome GLAZ-M — видеоглазок подключается в разветвитель для передачи данных на Wi-Fi модуль и дисплей. При этом оба устройства крепятся на дверь, рядом с глазком.
iHome GLAZ-M — видеоглазок подключается в разветвитель, и через один или два двухметровые удлинители данные поступают в основной блок и на дисплей.

После сбора всей конструкции и подключении к сети 220 В, не забудьте снять пленку с видеоглазка. Это значительно улучшит выдаваемую на экран картинку.

Огромным плюсом для качественной съемки и детализации мелких объектов или лица посетителя будет хорошая освещенность просматриваемого помещения. Функции ИК здесь нет, поэтому съемка в темноте оставляет желать лучшего.

Особенности подключения видеоглазка

При подключении видеоглазка необходимо помнить о некоторых нюансах. В первую очередь это касается USB-кабеля. Так, большинство имеющихся в продаже кабелей данного типа способны передавать надежный сигнал лишь на расстоянии до пяти метров.

Если же расстояние между глазком и компьютером существенно больше (небольшая погрешность в большую сторону допускается), то решений в данной ситуации два:

переместить компьютер поближе к двери;
использовать маршрутизатор с имеющимися в конструкции USB-портами.

В противном случае при большой длине кабеля информация будет передаваться неправильно, либо сигнал вообще не будет доходить до компьютера.

Также имеется некоторое ограничение на длину кабеля, передающего сигнал низкой частоты. Если компьютер с ТВ-тюнером или обычный телевизор располагаются более чем в шести метрах от глазка, то это представляет собой некоторую проблему. Так как на большом удалении качество сигнала сильно уменьшается.

Многое зависит от технических характеристик кабеля, его сечения. Но даже если он качественен, от именитого производителя и имеет относительно большую толщину, максимальная дальность не может быть больше 10-15 метров.

Выходом из этого положения может послужить усилитель сигнала низкой частоты. Он может быть изготовлен самостоятельно, а также приобретен в специализированном магазине. На сегодняшний день сделать это довольно просто.

Лучше всего для подключения видеоглазка использовать экранированный кабель. Это позволяет избежать возникновения какого-либо рода помех в изображении, улучшить картинку.

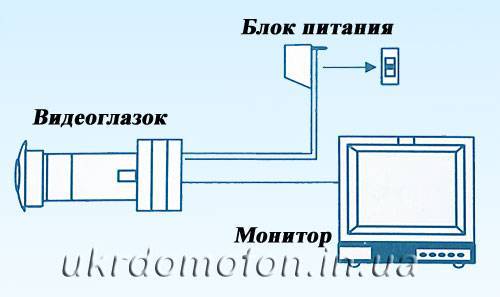

Подключение видеоглазка к телевизору или персональному компьютеру – дело простое. Необходимо лишь делать все максимально аккуратно, не торопясь. А также внимательно читать инструкцию перед началом работы.

Особенно это касается случаев, когда необходимо самостоятельно подключать источник питания: важно соблюдать полярность. Если проявить терпение и потратить достаточное количество времени, то в конечном итоге можно будет наблюдать за происходящим на лестничной клетке, не покидая уютного кресла

Если проявить терпение и потратить достаточное количество времени, то в конечном итоге можно будет наблюдать за происходящим на лестничной клетке, не покидая уютного кресла.

Видеоглазок – это компактное электронное устройство, которое пришло на смену обычному глазку. Оптический глазок с линзами врезался в дверное полотно и позволял видеть посетителя позвонившего в дверь. Появившиеся в последнее время миниатюрные видеокамеры позволили модифицировать это простое устройство. Роль оптической системы выполняет компактная цветная видеокамера высокого разрешения, а полученное изображение можно просматривать на любом визуальном устройстве.

Видеокамеру-глазок можно подключить к телевизору, монитору или компьютеру. Современные видеоглазки оборудуются дополнительными функциями. Это возможность видеть пространство за дверью в полной темноте, за счёт инфракрасной подсветки, и включать запись изображения по срабатыванию детектора движения.

Монтаж видеоглазка

Установка устройства выполняется в несколько этапов:

в двери просверливается отверстие соответствующего размера (или же демонтируется старый глазок);
в отверстие вставляется непосредственно видеоглазок, фиксируется он либо при помощи специальной гайки, либо парой болтов;
подключается источник питания (если это требуется).

Важно помнить о том, что большая часть рассматриваемых устройств предназначена для использования с дверными полотнами толщиной не более 70 мм и не менее 30 мм. Если же дверь имеет размеры нестандартные, то следует убедиться в наличии возможности использования специальных удлинителей, делающих корпус длиннее

Либо устройств, уменьшающих длину глазка

Если же дверь имеет размеры нестандартные, то следует убедиться в наличии возможности использования специальных удлинителей, делающих корпус длиннее. Либо устройств, уменьшающих длину глазка.

Если видеоглазок оснащен встроенным монитором, то после установки можно приступать к его использованию. Если же устройство предусматривает подключение к телевизору или компьютеру, то используется схема подключения видеоглазка, предусмотренная изготовителем.

В качестве источника питания обычно используется обычный блок питания, преобразующий переменный ток напряжением 220 (В) в постоянный напряжением 12 или 9 (В). Потребляемая мощность рассматриваемого устройства минимальна, поэтому протекающий по проводам ток не велик.

Многие глазки после распаковывания из коробки выглядят довольно устрашающе: на выходе из них имеется целых четыре провода. Чаще всего один из них (белый или желтый) необходим для передачи видео, другие два (красный и черный) применяются для подачи питания. Оставшийся провод обычно остается незадействованным.

Очень важно соблюдать полярность при подаче питания на устройство. Так как зачастую, неправильно определив положительный и отрицательный провод, владелец попросту сжигает внутреннюю начинку устройства.. Некоторые видеоглазки от таких именитых производителей, как Sony, оснащаются защитой от смены полярности питающего провода

При подключении питающих проводов следует быть максимально внимательным и перед установкой внимательно читать инструкцию по подключению

Некоторые видеоглазки от таких именитых производителей, как Sony, оснащаются защитой от смены полярности питающего провода. При подключении питающих проводов следует быть максимально внимательным и перед установкой внимательно читать инструкцию по подключению.
