соединение алюминиевых и медных проводов между собой

Содержание

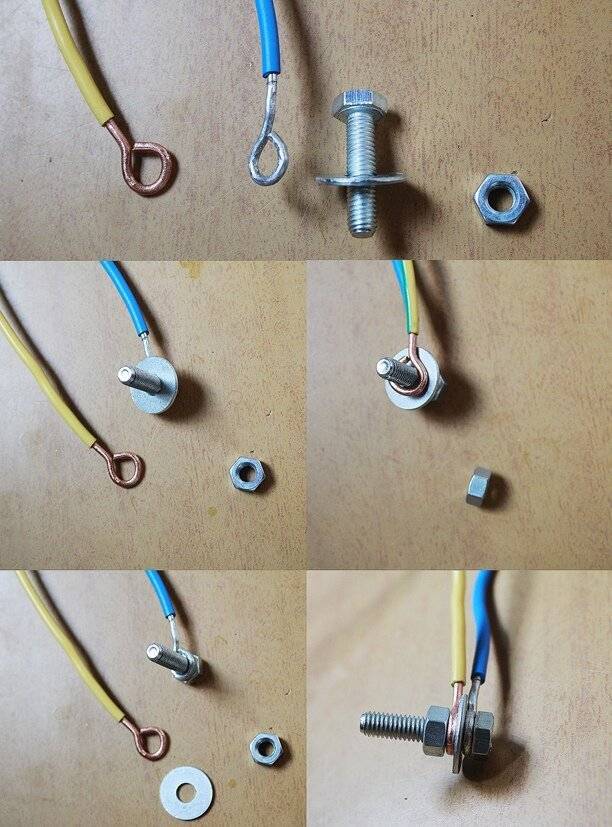

Болтовое соединение

Болтовое соединение алюминиевых проводов с медными считается наиболее доступным, простым, быстрым и надёжным. Для работы вам понадобится болт, гайка, несколько стальных шайб и гаечный ключ.

соединение алюминиевых и медных проводов между собой

Конечно, вряд ли вам удастся применить этот метод для соединения проводов в квартирной распределительной коробке, потому что сейчас их выпускают миниатюрных размеров, а полученный электрический узел будет уж очень громоздким. Но если в вашем доме ещё стоят коробки советских времён или когда нужно выполнить соединение в распределительном щитке, то такой болтовой способ подойдёт наилучшим образом. Вообще, он считается идеальным вариантом, когда необходимо коммутировать абсолютно несовместимые жилы – с разным сечением, выполненные из различных материалов, многожильные с одножильными.

Важно знать, что при помощи болтового способа вы можете соединять больше двух проводников (их количество зависит от того, насколько хватит длины болта). Вам понадобится выполнить следующее:

Вам понадобится выполнить следующее:

  1. Каждый соединяемый провод или кабель зачистите от изоляционного слоя на 2-2,5 см.
  2. Из зачищенных кончиков сформируйте колечки по диаметру болта, чтобы они спокойно могли на него надеваться.
  3. Теперь возьмите болт, наденьте на него шайбу, далее колечко медного проводника, снова шайбу, колечко алюминиевого проводника, шайбу и надёжно затяните всё гайкой.
  4. Заизолируйте соединение при помощи изоляционной ленты.

Самое главное, не забыть между алюминиевым и медным проводами расположить промежуточную шайбу. Если вы будете соединять несколько разных проводников, то между жилами из одного металла промежуточную шайбу можете не ставить.

Ещё одним преимуществом такого соединения является то, что оно разъёмное. В любой момент вы сможете его раскручивать и если нужно, то подключать дополнительные провода.

Как правильно выполнить болтовое соединение проводов подробно показано в этом видео:

Соединение при помощи неразъемного соединения

Данный тип соединения обладает практически всеми достоинствами первого, резьбового соединения. Главная разница только в том, что нет возможности разборки и повторной сборки соединения. Все потому, что обычно при разборке застежка ломается. Для использования данного метода потребуется специальный инструмент – заклепочник. На сегодняшний день данный тип соединения проводов часто используется при неразъёмном соединении проводок в тонких стенах современных квартир, в том числе при создании перегородок. Главные отличия в скорости, простоте использования, доступной цене. Весь принцип действия данного заклепочника достаточно прост.

Происходит втягивание, а также отрезание металлического стержня протиснутого через алюминиевую заклепку со шляпкой трубчатой формы. Сам стержень обладает некоторым утолщением. В момент когда он втягивается в трубку она расширяется. Сами заклепки можно отдельно подбирать по длине и диаметру.

Перед тем как приступить непосредственно к соединению проводки требуется немного подготовить, также как и при резьбовом соединении. Диаметры колец проводов должны быть немного больше чем сами заклепки. Средний диаметр обычно бывает около 4 мм. На заклепку должен быть одет сначала провод из алюминия, потом шайба и медный провод и снова шайба. После этого стержень вставляется в заклепочник и его ручки сжимаются. Все, соединение готово. Данный способ наряду с резьбовыми считаются наиболее надежными

Недостатки алюминиевого кабеля

Алюминиевая проводка характеризуется высоким удельным электрическим сопротивлением. Это сопротивление равняется 0,0271 Ом х кв.мм/м. Учитывая данный факт, в новейших редакциях ПУЭ отмечается, что в квартире или доме можно использовать только ту алюминиевую проводку, поперечное сечение которой превышает 16 кв. миллиметров.

В конечном итоге получается так, что для обеспечения необходимого уровня пропускной способности нужно использовать кабель с большим сечением. Другими словами нужно монтировать проводку, которая имеет большую толщину. Если сравнивать проводку из меди, то она обладает таким удельным электрическим сопротивлением, которое равняется 0,0175 Ом х кв.мм/м.

Такая проводка более эффективная и для использования в доме можно брать медный кабель с меньшим поперечным сечением. Как уже было отмечено выше, алюминий способен окисляться и пленка, образующаяся во время этого процесса, имеет плохую токопроводимость. Здесь есть еще один нюанс: эта пленка образуется из верхней части провода. В результате происходит небольшое уменьшение его поперечного сечения, а в результате растет сопротивление.

соединение алюминиевых и медных проводов между собойТак как пленка на алюминиевой проводке обладает высоким сопротивлением, то в местах соединения отдельных частей проволоки растет переходное сопротивление. Вследствие этого проявляется в нагревании проводки в таких местах. В тех ситуациях, когда возрастает нагрузка на алюминиевую проводку, она начинает нагреваться. Если провод обладает достаточным поперечным сечением, то ничего страшного нет. Однако если проводка не рассчитана на такую нагрузку или используется больше своего нормированного срока эксплуатации, то это обязательно приводит к ее нагреву.

Последний факт можно назвать очень плохим для мест соединения. Дело в том, что при нагревании алюминия происходит изменение его формы и пластичности. Конечно, проволока расширяется. После того, как нагрузка исчезла и кабель остыл, он набирает привычной формы. Однако после неоднократного повторения таких процессов происходит ослабление контакта концов электропроводов.

Алюминий также обладает высокой хрупкостью. Она сильно возрастает после того, как он перегревается. Что касается срока службы, то для алюминиевой проводки он составляет 25 лет. После этого нужно устанавливать другой тип проводки.

Срок службы, электрическое сопротивление алюминия

соединение алюминиевых и медных проводов между собой

В последнее время люди в квартире или своем доме активно используют инновационные изобретения, чего не было ранее: электрические полы и батареи, бойлеры, микроволновые печи, механическая кухонная утварь перешла на электричество и т.п. Поэтому получается, что старые электросети нагружены ненормированно. Да и по времени, срок службы алюминиевой проводки 30 или 40 лет — это уже предел.

Алюминий характеризуется повышенным сопротивлением по сравнению с другими проводниками. Оно равняется 0,027 Ом кв. мм на длину погонного метра. Проводку с сечением меньше 2,5 мм на квадрат — необходимо заменить.

В общей сложности выходит так: чтобы обеспечить определенный уровень пропускной способности тока, нужны провода с большим сечением или с другим составом металла, имеется ввиду медь. Иными словами необходим повсеместный демонтаж электропроводки.

Но, это уже дело времени. Мы же сравним алюминий и медь. У меди электрическое сопротивление — 0,017 Ом Х кв. мм/м, относительно 0,027 у алюминия. Разница в 10 тысячных Ом довольно существенна для экономии электричества в масштабе страны.

Между прочих свойств алюминия, как металла, можно выделить его повышенную степень текучести. Она влияет на то, что контакты и скрутки стоит всячески оберегать от механических воздействий. К примеру, если соединение болтовое, то по истечению времени его нужно регулярно подтягивать, потому что алюминий вытечет из-под контактов.

Популярные статьи  Реле контроля напряжения 3-фазное

Соединение медных и алюминиевых проводов: несколько блиц-советов

И напоследок парочка советов для вас. Приняв их к сведению, можно не допустить ошибок с неблагоприятными последствиями.

Прежде всего, для того чтобы выполнить зачистку проводников, лучше отказаться от использования бокорезов, пассатижей или других инструментов с аналогичным принципом функционирования. Для перерезания изоляции, не касаясь тела провода, понадобится существенный опыт. Как показывает практика, зачастую целостность проводов все равно нарушается.

Дело в том, что алюминий является пластичным металлом, который не терпит перегибов, в особенности если поверхность не может похвастаться целостностью. Выполнять снятие изоляции следует с применением острого ножа – движением вдоль проводника. Этот процесс похож на заточку карандашей.

Выполнять снятие изоляции с алюминиевых проводов рекомендуется с помощью острого ножа.

Для выполнения залуживания проводников из меди нельзя использовать флюсы, содержащие кислоты, такие как соляная травленая кислота, хлористый цинк и т. п. Даже качественное очищение соединения в течение определенного времени не убережет его от процесса коррозии.

На заметку! Для исключения попадания воды в места соединения металлов можно применять специальную пасту. Такой состав предотвратит проникновение не только влаги, но и кислорода. Результатом становится совсем несущественное окисление алюминия. А за счет отсутствия влаги в точке соединения не развивается самый губительный процесс – электролиз.

Если речь идет о таком изделии, как кабель алюминиевый многожильный, перед его монтажом предстоит  для того, чтобы достичь монолитного эффекта. Исключением могут выступать лишь зажимы пружинного типа и клеммные колодки, которые оснащаются прижимной пластиной.

Всевозможные дополнительные детали: гайки, шайбы и болты – должны быть выполнены из неоцинкованного металла. Суть в том, что разность потенциала меди и цинка гораздо более высока, чем разность пары медь-алюминий. Кстати, по этой же причине не нужно покупать чересчур дешевые колодки, произведенные неизвестной фирмой. Как показала практика, металлические детали в подобных колодках обладают именно оцинкованным покрытием.

Дополнительные детали, такие как гайки, шайбы и болты, должны быть изготовлены из неоцинкованного металла.

Вопреки распространенному совету, после того как медный и алюминиевый провод соединены, их нельзя обрабатывать составами с водоотталкивающим эффектом. Масло для автомобилей только с кожи удаляется трудно. Под воздействием воздуха, солнца и отрицательных температур защитное покрытие будет разрушено гораздо быстрее, чем было задумано. К тому же в составе некоторых смазок изначально присутствует несколько процентов воды.

Итак, теперь вам точно известно, что все же можно соединить медный провод с алюминиевым, причем делается это достаточно оперативно и легко. В статье представлены основные способы выполнения данной задачи как в помещении, так и на улице.

Однако, на вопрос о том, как соединить медные провода с алюминиевыми, однозначный ответ отсутствует. Все зависит непосредственно от условий и приспособлений, которые имеются поблизости.

Надеемся, данная статья помогла вам разобраться в вопросе о том, как правильно соединить медный и алюминиевый провод. Если же у вас все же остались вопросы о том, как соединять, видео, которое приведено ниже, поможет разобраться со всеми неясными моментами.

Резьбовой контакт

Считается, что резьбовые соединения меди с алюминием – это самые надежные контакты, которые прослужат без проблем весь срок эксплуатации самих проводов. Простота соединения и возможность состыковать несколько кабелей в одном узле делают этот тип сегодня востребованным. Правда, его обычно используют для стыковки проводов большого сечения. Количество соединяемых электрических линий будет ограничено лишь длиною болта (винта).

Возвращаемся к электрическому потенциалу металлов и определяем, что между алюминием и сталью (из нее сделаны все элементы болтового соединения) разница потенциалов составляет 0,2 мВ, между медью и сталью – 0,45 мВ, что опять-таки меньше норматива. То есть, всем присутствующим в связке металлам окисление не грозит. Прочность соединения алюминиевых проводов с медными в данном случае обеспечивает хорошо проведенный зажим гайки. Между двумя жилами устанавливаются стальные шайбы, как ограничитель или разрыватель контакта.

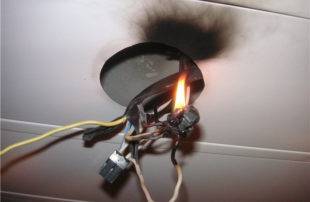

Как нельзя соединять алюминий с медью и почему

Сначала скажу, как нельзя делать соединения. Так вот просто взять да и скрутить два провода из разного металла категорически запрещено. И на это есть сразу несколько веских причин, которые при этом тесно взаимосвязаны, а именно:

Соединять алюминий и медь нельзя, потому что они образуют гальваническую пару, и если такая скрутка будет выполнена в достаточно влажном месте, то влага выступит в роли электролита и станет развиваться электрохимическая коррозия, которая разрушит соединение.

Казалось бы все просто, делаем скрутку в сухом месте и ничего не случится. Делаем просто надежный контакт (сильно скручиваем алюминий и медь) и порядок.

Но и тут есть свой подвох. Дело в том, что алюминий довольно мягкий металл и если вы через какое-то время осмотрите скрутку медного провода с алюминиевым, то заметите что алюминий «поплыл». Медь практически не обладает упругостью, и она не восстановит силу прижима, а контакт ослабнет.

А теперь вспомним, что алюминий очень активный металл, и при контакте с кислородом на его поверхности образуется оксидная пленка, которая обладает изоляционными свойствами.

Так как наш контакт ослаб, то между жилами образовались микроскопические пустоты, которые заполнит кислород, который вступит в реакцию с алюминием и создаст пленку, а значит в месте контакта начнет повышаться переходное сопротивление.

Так при нагрузках такая скрутка будет греться и за счет цикла нагрев – остывание скрутка начнет ослабляться, а в местах ослабления еще быстрее будет образовываться пленка. Таким образом с течением времени контакт хуже, нагрев сильнее, что может привести к короткому замыканию и даже пожару.

Ну а теперь давайте перейдем к правильным вариантам соединения алюминиевых и медных проводов.

Колодки с зажимами

Новинки электротехнического рынка зажимы «Wago» появились в арсенале электриков недавно. Выпускаются немецким заводом-изготовителем в двух исполнениях: одноразовые, многократного использования. Конструкции разового применения допускают лишь единожды воспользоваться изделием. Вставив провод в устройство извлечь назад его уже невозможно.

В конструкциях многократного применения имеется рычажок, который допускает выемку, вставку проводников. Устройство надежное и удобное, но имеет самую высокую себестоимость при применении. Неприятная особенность: наличие на рынке множества подделок. Вследствие этого соединения могут быть ненадежными, так как качество не оригиналов оставляет во многом желать лучшего.

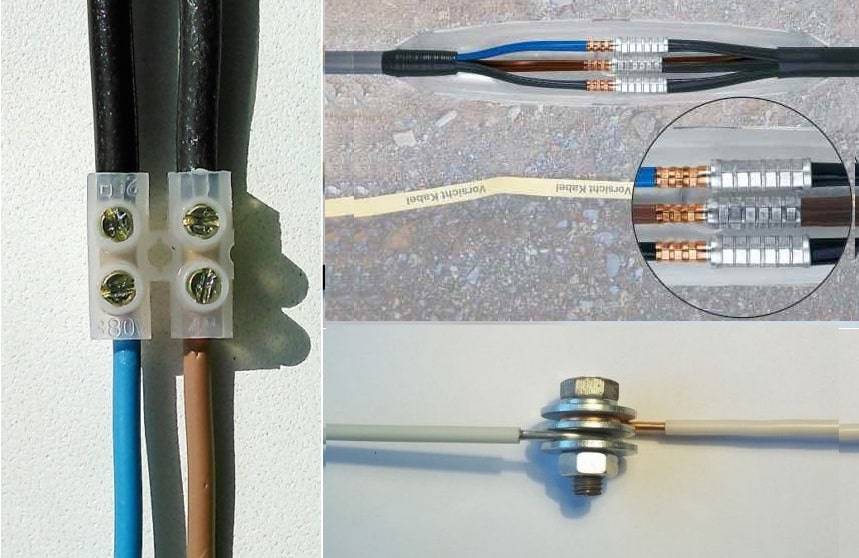

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

  • надежность;
  • механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

  • зачистка изоляции;
  • зачистка проводов до чистого металла;
  • провода нужно скрутить и вставить в гильзу;
  • проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

соединение алюминиевых и медных проводов между собойДля контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

  • зачистка изоляции;
  • зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
  • на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
  • конструкция затягивается гайкой.
Популярные статьи  Как варить инвертором: советы новичкам

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

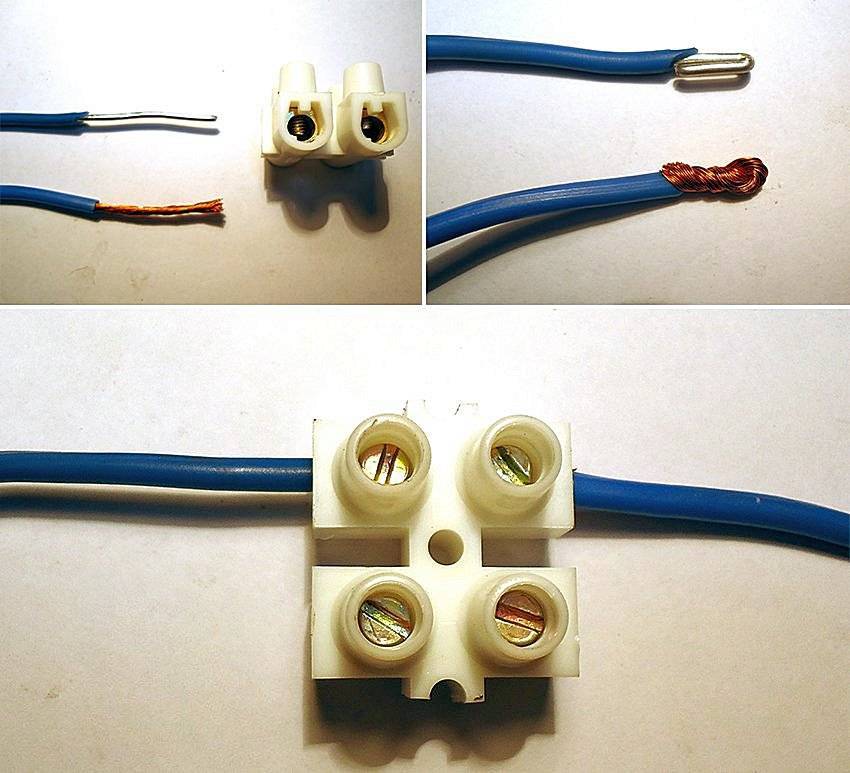

соединение алюминиевых и медных проводов между собойКлеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

  • зачистка изоляции на 5-7 мм;
  • удаление оксидной пленки;
  • установка проводников в гнезда друг напротив друга;
  • фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

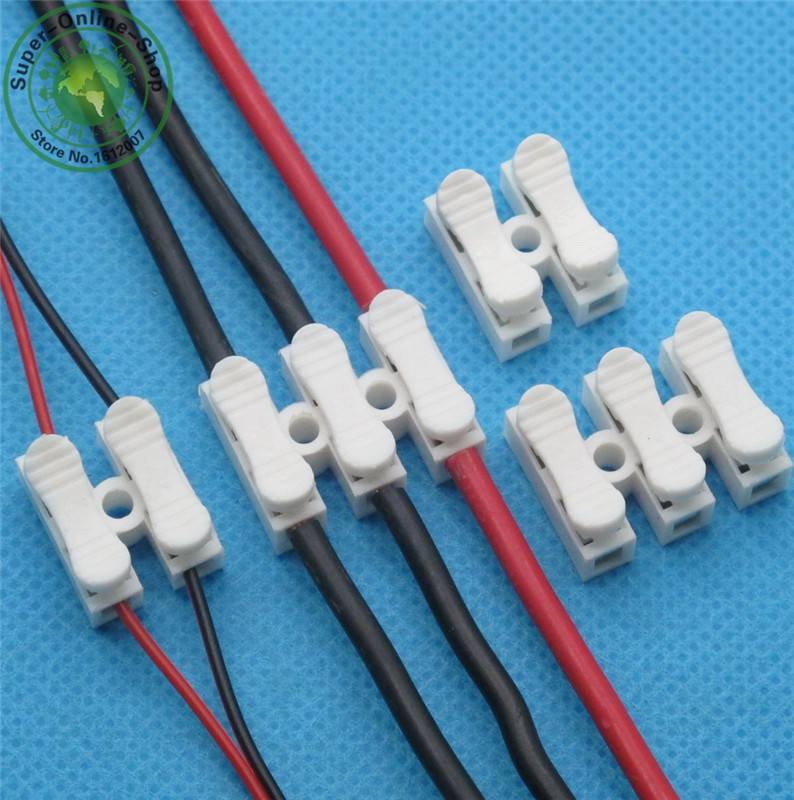

Виды клеммников для многожильных и одножильных кабелей

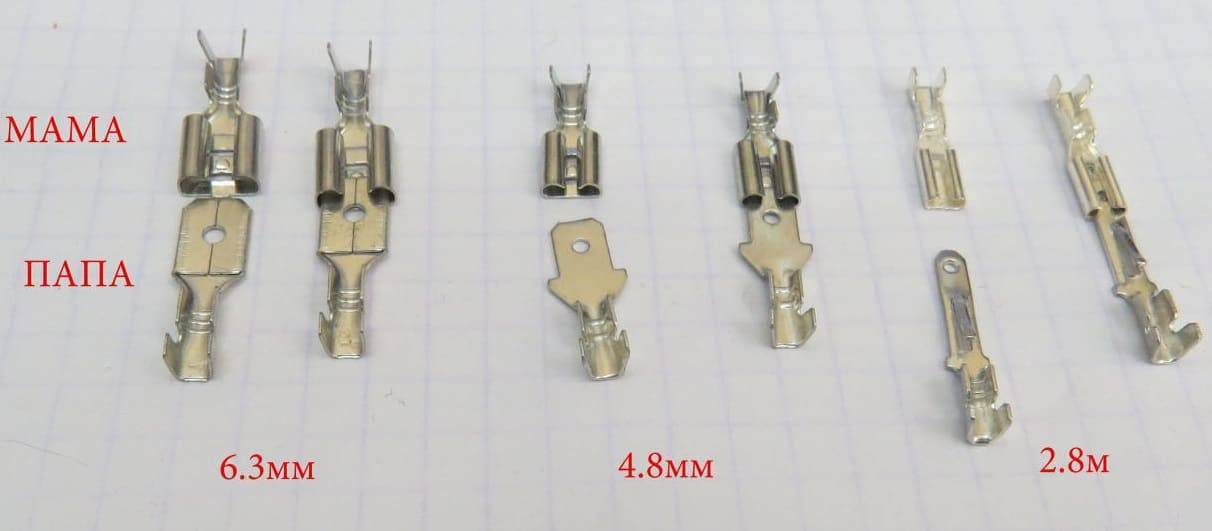

соединение алюминиевых и медных проводов между собойВсего существует 5 основных видов клеммников:

  • ножевые и штыревые;
  • винтовые;
  • зажимные и самозажимные;
  • колпачковые;
  • ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

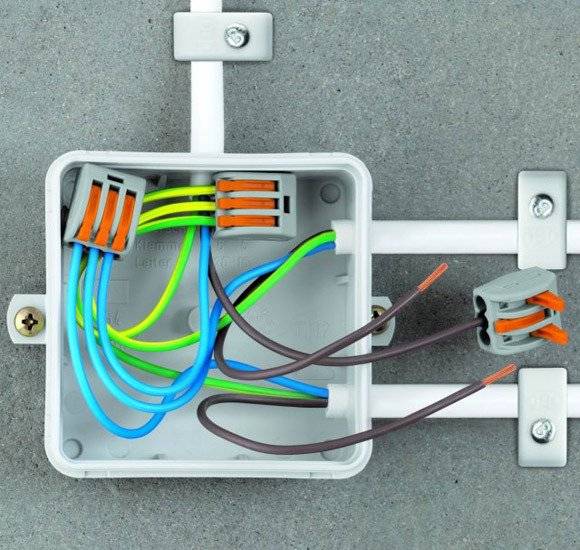

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

  • дешевые приборы обладают низким качеством;
  • соединить можно только 2 провода;
  • не подходят для многожильные проводов.

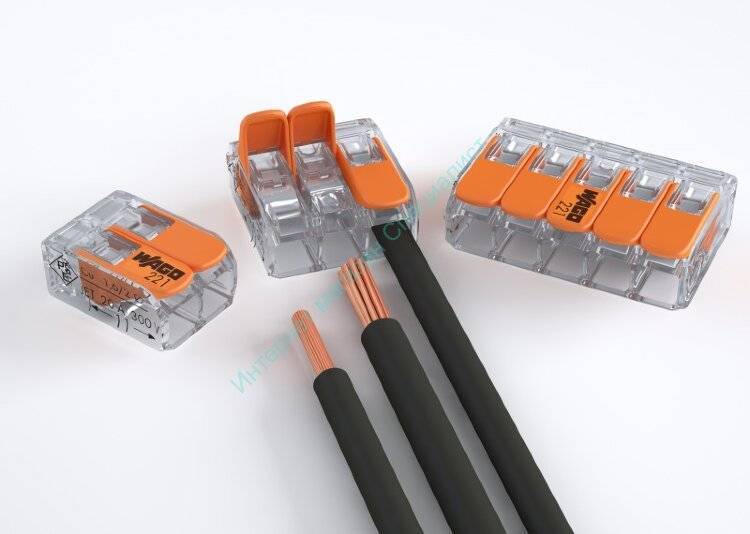

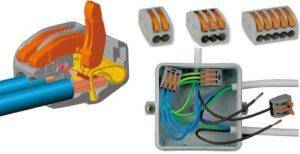

Самозажимные клеммники WAGO

соединение алюминиевых и медных проводов между собойИспользуется 2 вида клеммников Ваго:

  • С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
  • С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

  • в первых соединение производится внутри изделия;
  • во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

соединение алюминиевых и медных проводов между собойНаконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Стоит ли менять старую алюминиевую проводку или нет?

Если проводка устарела, то ее замену необходимо произвести обязательно. Кабели, которые укладывались 20 и более лет назад, не смогут выдержать нагрузку в современных домах и квартирах.

Это обусловлено использованием более высоких мощностей в результате установки таких бытовых приборов:

  • бойлеры;
  • микроволновые печи;
  • компьютеры;
  • кондиционеры.

Вкратце алгоритм замены проводки выглядит так:

  1. На первом этапе надо подготовиться к проведению электромонтажных работ. Нужно полностью изучить помещение, где будет укладываться проводка. Следует оценить состояние комплектующих элементов и произвести расчет нагрузки на электросеть.
  2. Затем производится составление технической документации, проекта. Выполнение этой задачи рекомендуется доверить квалифицированным специалистам. При ее осуществлении учитываются параметры бытового оборудования и приборов, которые устанавливаются в будущем. Размечаются места для монтажа электроточек, световых устройств.
  3. Производится составление полной сметы, а также закупка материалов, которые потребуются для выполнения задачи. Специалисты советуют приобретать провода с жесткой и цельной жилой. Кабели для розеток выбираются с сечением 2,5 мм2. Для подключения осветительного оборудования укладываются проводники, рассчитанные на 1,5 мм2. Чтобы обеспечить качественную работу мощных приборов, понадобятся кабели с сечением на 4 мм2.
  4. Нельзя забывать о дополнительном оборудовании. Речь идет об автоматических приборах, монтажных коробках, УЗО и других комплектующих элементах.
  5. Следующий этап — укладка кабелей. Если осуществляется закрытый монтаж, то надо выполнить штробление стен. При реализации открытой проводки кабели укладываются в специальных каналах. На данном этапе производится монтаж электротехнического оборудования. Речь идет о переключателях, распределительных коробках, розетках.
  6. Выполняется подключение новой электролинии, надо соединить концы проводников. Прежде чем закрывать электротехнический канал после подсоединения, нужно проверить работу всех устройств. Если тестирование показало неполадки, то сразу от них избавиться проще.

Пользователь Электропроводник 116 наглядно показал процедуру замены проводки в трехкомнатной квартире.

Пайка и сварка

Пайка проводов позволяет получить довольно качественное и неразъемное соединение. Однако, при соединении алюминиевых проводов, следует помнить о наличии на них оксидной пленки, из-за которой будет не слишком хорошо держаться припой.

Чтобы не допустить возникновения такого дефекта, нужно следовать определенной последовательности действий:

  1. Соединяемые участки проводов обрабатывают специальным флюсом, который снимает оксидную пленку с поверхности.
  2. Припоем обрабатывают как можно более тщательно, чтобы у него была наибольшая площадь соприкосновения с проводами.
  3. Когда участок соединения остынет, его желательно обработать наждачной бумагой, чтобы убрать острые края, которые могут повредить изоляционный слой.
  4. Провода в обязательном порядке изолируют.

Пайка требует наличия определенных навыков.

Следует сказать, что у этого метода есть несколько отрицательных моментов:

  1. Его приходится изолировать.
  2. Сам метод достаточно сложен, особенно, если приходится пропаивать провода под потолком, стоя на стремянке.
  3. Если в процессе работы была допущена ошибка, то исправить ее будет довольно проблематично.
  4. На работу уходит большое количество времени.

Сварка чем-то напоминает пайку проводов, но выполняется она значительно быстрее. Для того, чтобы получить качественное соединение, электрод подносится к участку соединения всего лишь на 1-2 секунды. Оба конца провода предварительно обрабатывают флюсом для удаления оксидной пленки.

Если нет опыта работы в этой области, то первоначально следует потренироваться на заранее подготовленных, но при этом не подключенных в систему скрутках.

После завершения сварочного процесса, скрутки проходят специальным растворителем и покрываются лаком. В результате получается качественное соединение, которое может прослужить в течение длительного периода времени, так как такой способ позволяет не допустить возникновения перегрева. Соответственно, такой участок нужно будет изолировать.

6 главных проблем клеммников WAGO

1 Можно использовать только для освещения

Производитель WAGO утверждает, что зажимы можно использовать для больших нагрузок (в пределах паспортных характеристик), подключая группы розеток. Однако практика показывает, что клеммники подходят исключительно для осветительных групп. Приведем пример:

Клеммник WAGO 222-413 для трех проводников рассчитан на провод 4 мм2 и номинальную нагрузку до 32 А. 32 А — это 7 кВт. Представим, что произойдет, если одновременно подать нагрузку на зажим в 7 кВт, например, включив бойлер на 2 кВт, обогреватель на 3 кВт и чайник на 2 кВт. Такой зажим будет очень сильно греться и со временем сгорит, как забытые в печке пирожки. Поэтому WAGO лучше использовать только для осветительных групп, но никак не в силовых ветках.

3 Много подделок и аналогов

Существуют совершенно китайские подделки, которые довольно легко отличить от немецкого оригинала по отсутствию каких бы то ни было надписей, тогда как на оригинале указаны номинальное напряжение, сечение проводника и схема подключения. Плюс цена у них сильно разнится, поэтому можно сразу понять, настоящий это WAGO или копия.

Однако существуют еще так называемые аналоги — зажимы, похожие WAGO, где есть все надписи, как на оригинале. Однако начинка их может сильно отличаться. Например, пластины на оригинальных немецких зажимах изготавливают из аустенитной хром-никелиевой стали, покрытой оловянно-свинцовым сплавом в соотношении 60/40. Из чего состоят аналоги, неизвестно, но долговечность у них гораздо меньше. Также есть вероятность, что они будут гореть в самый неподходящий момент.

Популярные статьи  Лампы энергосберегающие: таблица мощности

4 Высокое переходное контактное сопротивление

В предыдущей статье мы измеряли сопротивления разных соединений, и Ваго показал себя не с лучшей стороны. Не вдаваясь в цифры, отметим, что сопротивление у WAGO в 11 раз выше, чем у винтового клеммника, в 6,6 раз выше, чем у СИЗ и в 1,5 раз выше, чем у обычной скрутки. Конечно, на практике под воздействием внешних факторов каждое соединение может повести себя по-разному. Однако, чем выше сопротивление соединения, тем сильнее оно греется.

6 Высокая цена

Одна из главных проблем клеммников WAGO — это высокая цена на зажимы. В среднем один зажим двухпроводного WAGO 222-412 стоит порядка 20 рублей. Учитывая то, что эти зажимы часто применяются для временных построек, и после их демонтажа в большинстве своем выбрасываются (есть зажимы многоразового использования), цена возрастает еще сильней (в соотношении цена/срок службы). Также невозможность (или корректнее «нежелательность») их использования для групп розеток делает их очень дорогими по сравнению с другими видами соединений.

Wago и алюминиевые провода

В электротехнике существует фундаментальное правило: нельзя соединять медные провода с алюминиевыми. Такой контакт образует гальваническую пару. В результате скрутка греется, окисляется и со временем перегорает. В некоторых случаях соединение этих металлов даже способно вызвать пожар.

Специалисты из Ваго позаботились и об этой проблеме. Среди их продукции имеются клеммники, предназначенные для соединения проводов из меди и алюминия. Секрет изделия кроется в специальной токопроводящей пасте. Она нанесена на зажимы клеммника. Такая паста улучшает электрический контакт и предотвращает нагрев и окисление проводников.

Wago

Обойти стороной переходник Wago никак нельзя. Это устройство немецкого производства, с помощью которого можно между собой соединять алюминий и медь без усилий и без инструментов. Единственное, что нужно сделать, это очистить концы проводников.

Клеммник Wago – пружинный прибор, в который вставляются жилы кабеля, и он автоматически их зажимает. Сегодня производитель предлагает два исполнения колодки: одноразовые (серия 773) и многоразовые (серия 222). В первом случае провода вставляются в клеммник и вытащить их оттуда можно только, сломав устройство. Второй вариант – это прибор, в состав которого входят рычажки. Поднимая или опуская их, можно зажать конец жилы или отпустить его. В каждом разъемном гнезде есть свой рычажок.

В одноразовый клеммник можно установить провода сечением не больше 2,5 мм² (он выдерживает ток до 10 А), в многоразовый не более 4 мм² (ток до 34 А).

Скрутка

Этот способ является самым простым и доступным для соединения проводов между собой, не требующим ни определенных навыков, ни специальных инструментов. Жилы кабеля очищаются от изоляции на необходимую длину. Чем толще провод, тем больше потребуется снять изоляции. Для этой операции можно использовать острый нож, а можно бритву или другой подходящий инструмент. Конечно, лучше всего, если есть у вас стриппер для снятия изоляции, но можно обойтись и без него.

Оголенные жилы требуется для лучшего контакта зачистить от пленки окисла. Сделать это можно с помощью обычной канцелярской жесткой резинки. Она хорошо подходит для медных жил. Для алюминия резинка уже не подойдет, так как пленка окисла довольно прочная. Лучше использовать в этом случае мелкую наждачную шкурку. Ее можно использовать и для меди.

соединение алюминиевых и медных проводов между собой

Существует несколько видов скрутки:

  • параллельная (провода идут параллельно друг другу);
  • последовательная (скручиваются идущие навстречу друг другу жилы);
  • скрутка с желобком (жилы образуют желобок, который удобно пропаивать);
  • с наложением бандажа (скрутка усиливается бандажом);
  • комбинации вышеназванных способов.

Если имеется паяльник, то медь лучше пропаять (залудить). Такой способ существенно уменьшит электрохимическую реакцию в месте контакта и улучшит соединение. Для этого сначала медь обрабатывается флюсом (канифолью), а затем с помощью жала паяльника покрывается слоем олова или свинцово-оловянного припоя.

Неразъемное соединение

соединение алюминиевых и медных проводов между собой

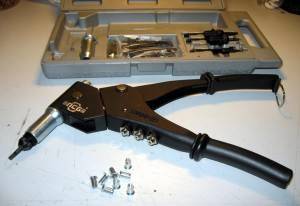

заклепочник

Такой способ монтажа выполняется точно также, как и с помощью болта и гайки, но с применением специального инструмента – заклепочника.  Принцип работы заклепочника кроется в устройстве заклепки.

Она представляет собой полую алюминиевую трубку с утолщением на одном конце. В заклепку вставлен металлический стержень с головкой. При протягивании стержня через заклепку, он формирует утолщение на другом конце заклепки, одновременно несколько расширяя саму трубку.

При достижении некоего предельного усилия, стержень обламывается, оставляя чистую сформированную заклепку. Если не учитывать стоимость инструмента, то цена отдельной заклепки делает такой вид монтажа самым дешевым после скрутки. Недостаток один – такое соединение одноразовое и неразъемное.

Еще один вариант неразъемных соединений получается при использовании специальных медных луженых соединительных трубок. Такие трубки выпускаются нескольких диаметров под наиболее распространенные диаметры соединяемых проводов.

Зачищенные концы проводов вставляются в противоположные концы трубки и последняя обжимается специальным приспособлением. Вместе со скруткой это самый компактный вид соединения проводников.

Таким способом можно воспользоваться, если только диаметр проводов одинаков и точно соответствует диаметру трубки.

Сделать это очень просто

  • Канцелярским ножом аккуратно надрезаем и снимаем изоляцию из проводов примерно на 6-7 см. Не ставьте нож перпендикулярно, таким образом можно надрезать жилу провода. Лучше это делать под углом, примерно так, как затачиваете карандаш.
  • С помощью паяльника покрываем медный провод припоем. Для этого набираем на жало паяльника припой и окунаем в канифоль. После того как канифоль расплавится, очень быстро проводим жалом по проводу.
  • Убеждаемся, что медный провод хорошо облужен. Припой должен полностью покрыть провод.
  • Делаем скрутку облуженного медного и алюминиевого проводов. Хорошая скрутка должна занимать в результате примерно 4 см.

Способ хорош тем, что не требует наличия зажимов, или если болтовое соединение не помещается в коробку.

Несмотря на то, что способ простой и быстрый, все же, если громоздкость соединения не является проблемой — лучше использовать резьбовое соединение, оно будет более надежным. Резьбовое соединение проводов из меди и алюминия

тоже выполняется довольно просто. Для такого типа соединения необходимо подготовить пружинную шайбу, три простые шайбы и гайку. Если проводники имеют диаметр жил до 2 мм, выбираем винт М4.

  • Снимаем изоляцию примерно на длину в четыре диаметра винта.
  • Зачищаем металл до блеска и формируем колечки.
  • Одеваем на винт пружинную шайбу, потом простую шайбу, далее колечко одного проводника, простую шайбу, колечко второго проводника, шайбу, гайку.
  • Завинчиваем винт и стягиваем все до выпрямления пружинной шайбы и дожимаем еще примерно на половину оборота.

Если медный провод многожильный, сначала его нужно пролудить. Не забывайте, что такие соединения необходимо периодически проверять: оптимальная частота – раз в год.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как правильно заменить конденсатор
Как заменить конденсатор
соединение алюминиевых и медных проводов между собой
