Смешанное соединение резисторов

Смешанное соединение сопротивлений.

Эквивалентное сопротивление цепи.

U = I· R U = I· R

Пример 1.1. Цепь постоянного тока со смешанным соединением состоит из четырёх резисторов. Мощность электрической цепи Р = 750 Вт. Определить эквивалентное сопротивление цепи, токи и напряжения на всех резисторах и для всей цепи. Решение проверить, используя баланс мощностей.

(Указание: номера токов, напряжений и мощностей должны совпадать номерами сопротивлений.)

Дано: R1=10 Ом; R2 = 50 Ом; R3 = 40 Ом; R4= 6 Ом; Р = 750 Вт.

Определим эквивалентное сопротивление цепи методом свёртывания.

Если между сопротивлениями нет узла, то они соединены последовательно, а между двумя узлами имеется параллельное соединение сопротивлений.

R1 и R2 соединены последовательно, R12 и R3 параллельно, а R123 и R4 последовательно.

R = R123 + R4 = 24 + 6 = 30 Ом.

Смешанное соединение резисторов

Определим токи и напряжения на всех резисторах.

Ток и напряжение для всей цепи:

Рис. 1.9. получается свёртыванием рис. 1.8. На рисунке 1.10 покажем токи и напряжения на резисторах R123 и R4:

Решение проверим, используя 2-ой закон Кирхгофа.

U = U3 + U4 = 120 + 30 = 150 В.

Резистор R123 получается от параллельного соединения резисторов R12 и R3.

Из рис. 1.11. имеем:

Решение проверим, используя 1-ый закон Кирхгофа. I = I1 + I2 = 2 + 3 = 5 A.

Резистор R12 получается от последовательного соединения резисторов

Решение проверим, используя 2 — ой закон Кирхгофа.

150 · 5 =20 · 2 + 100 · 2 + 120 · 3 + 30 · 5 = 40 + 200 + 360 + 150 = 750;

Ответ представим в виде таблицы:

R1 R2 R3 R4 вся цепь
R (Ом)
U (В)
I (А)
Р (Вт)

Задача 1.1. Цепь постоянного тока со смешанным соединением состоит из четырёх резисторов. Дана одна из величин U,I или Р. Определить эквивалент- ное сопротивление цепи, токи и напряжения на всех резисторах и для всей цепи. Решение проверить, используя баланс мощностей.

(Указание: номера токов, напряжений и мощностей должны совпадать номерами сопротивлений.) Данные выбрать из таблицы 1.1.

Смешанное соединение резисторов

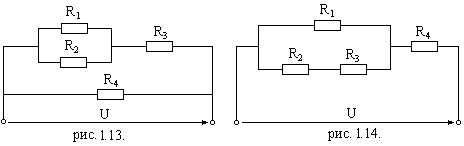

№ варианта № рис. R1 Ом R2 Ом R3 Ом R4 Ом U, I, P
1.13 1.14 1.15 U =120 В I = 5 A P = 1152 Вт
1.16 1.17 1.18 U =160 В I = 10 A P = 576 Вт
1.19 1.20 1.21 U =12 В I = 6 A P = 450 Вт
1.22 1.13 1.14 U =96 В I = 15 A P = 250 Вт
1.15 1.16 1.17 U =48 В I = 15 A P = 375 Вт
1.18 1.19 1.20 U =60 В I = 6 A P = 720 Вт
1.21 1.22 1.13 U =60 В I = 3 A P = 937,5 Вт
1.14 1.15 1.16 U =60 В I = 12 A P = 1440 Вт
1.17 1.18 1.19 U =90 В I = 24A P = 1440 Вт
1.20 1.21 1.22 U =100 В I = 5 A P = 320 Вт
1.13 1.14 1.15 U = 48 В I = 9 A P = 172 Вт
1.16 1.17 1.18 U = 120B I = 10A U = 96 B
1.19 1.20 1.21 U = 90 B I = 9 A U = 90 B
1.22 1.13 1.14 U = 78 B Р = 720 Вт U = 144 Вт
1.15 1.16 1.17 U = 72 Вт I = 12 А U = 90 B
1.18 1.19 1.20 I = 48 A I = 9 A U = 117В
1.21 1.22 I = 15A I = 9A

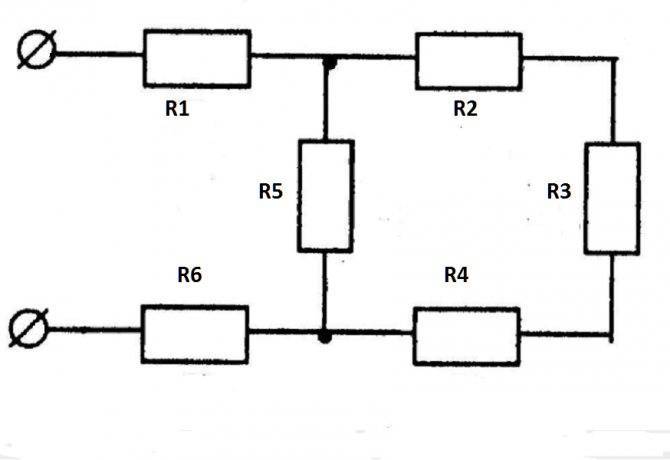

Пример 1.2.Дана электрическая цепь со смешанным соединением резисторов. Номера токов, напряжений и мощностей совпадают с номером резистора.

1.эквивалентное сопротивление электрической цепи;

2.используя известную величину тока, напряжения или мощности вычис-

лить токи и напряжения, по закону Ома для участка цепи, на всех резис-

торах и для всей цепи; законы Кирхгофа использовать для проверки;

3.проверить решение методом баланса мощностей.

Рис. R1 Ом R2 Ом R3 Ом R4 Ом R5 Ом R6 Ом Дополнительный параметр
1.23 Р = 250 Вт

Для определения эквивалентного сопротивления используем метод свёртывания.

R5 и R6 cоединены параллельно, а R4 и R56 последовательно.

R3 и R456 cоединены параллельно, R1 и R2 c R3456 последовательно.

Смешанное соединение резисторов

Определим ток и напряжение всей цепи:

Из рис. 1.26 видим, что резисторы R1, R3456, R2 соединены последовательно,

определим напряжения и токи на R1, R3456, R2. На рис.1.27 покажем токи и напряжения.

Смешанное соединение резисторов

Проверим используя 2-ой закон Кирхгофа.

U = U1 + U3 + U2 ; 50 = 5 + 30 + 15 = 50. 6 15 2

Рассмотрим резистор R3456. Выделим из рис. 1.25. часть с резисторами R3 и R456, получим рис.1.28. Ток I456 равен I4 т.е. I456 = I4. Определим токи I4 и I1. Из рис. 1.28 видно: напряжение U456 = U3 т.к. R3 и R456 соединены параллельно. Токи в ветвях:

Последовательное и параллельное соединение проводников: решение задач

Как решать задачи с параллельным и последовательным соединением проводников? Для начала повторите теорию, вспомните общую памятку по решению физических задач и на всякий случай держите под рукой формулы.

Задача №1 на последовательное соединение проводников

Условие

Проводники сопротивлением 20 Ом и 30 Ом соединены последовательно. Напряжение на концах первого проводника равно 12 В. Определите напряжение, сопротивление и силу тока в цепи на втором проводнике, а также полное напряжение.

Решение

По закону Ома:

Для последовательного соединения проводников:

Ответ: 50 Ом; 18 В; 0,6 А; 30 В.

Задача №2 на параллельное соединение проводников

Условие

Два проводника соединены параллельно. Сила тока в первом проводнике равна 0,5 А, во втором — 1 А. Сопротивление первого проводника составляет 18 Ом. Определите сопротивление второго проводника и силу тока на всем участке цепи.

Решение

Для параллельного соединения:

По закону Ома:

При решении задач не забывайте проверять размерности величин и при необходимости переводить их в систему СИ.

Ответ: 1,5 А; 9 Ом.

Задача №3 на последовательное и параллельное соединение проводников

Условие

Электрогрелка состоит из трех одинаковых секций. Во сколько раз быстрее грелка будет нагревать некоторое количество воды от 10 до 100 градусов Цельсия при параллельном включении всех секций, нежели при последовательном их включении?

Решение

Пусть сопротивление каждой секции равно R. Тогда при параллельном включении их в сеть напряжение на каждой секции равно напряжению в сети (U), и на трех секциях будет выделяться тепло:

При последовательном соединении суммарное сопротивление цепи равно 3R, а выделяющееся количество теплоты:

Популярные статьи  Маркировка люминесцентных ламп

Как видим, выделяющееся тепло для первой схемы в 9 раз больше, так что и скорость нагрева воды будет в 9 раз выше.

Ответ: в 9 раз.

Задача №4 на смешанное соединение проводников

Условие

Участок цепи состоит из двух последовательно соединенных сопротивлений, каждое из которых равно 1 Ом. К этим двум резисторам параллельно подключают еще одно сопротивление, значение которого составляет 2 Ом. Всю эту цепь подключают к источнику тока, который создает на концах данного соединения напряжение 2,4 В. Определите силу тока во всей электрической цепи.

Решение

Согласно схеме, искомая сила тока – это сила тока, протекающая через амперметр.

Резисторы R1 и R2 соединены последовательно, резистор R3 – параллельно к ним.

Резисторы 1 и 2 можно заменить эквивалентным сопротивлением R со штрихом и перерисовать схему в упрощенном виде:

Сопротивления R3 и R со штрихом соединены параллельно, можно найти общее сопротивление электрической цепи по формуле для параллельного соединения:

Теперь цепь можно перерисовать в еще более упрощенном виде и рассчитать силу тока по закону Ома:

Ответ: 2.4 А.

Задача №5 на закон Кирхгофа

Правила Кирхгофа применяются для расчета сложных электрических цепей.

Условие

Три сопротивления R1 = 5 Ом, R2 = 1 Ом, R3 = 3 Ом и два источника тока соединены так, как показано на рисунке. Внутренними сопротивлениями  источников тока можно пренебречь. ЭДС первого источника тока равна 1,4 В, и сила тока, текущего через сопротивление R3, равна I3= 1 А.  Определите ЭДС второго источника тока.

Решение

Выберем направление обхода контуров по часовой стрелке и запишем закон Кирхгофа для точки A (расположим ее между двумя источниками и сопротивлением R2)  и двух контуров:

Подставим числа, получим

Решая систему уравнений, получаем ответ: Е2=3.6 В.

Ответ: 3.6 В.

Расчет параллельного соединения резисторов

Общее сопротивление

Для лучшего понимания процессов следует подробно рассмотреть представленную ниже схему. В контрольных точках (разрывах цепей) условно показаны измерительные приборы. Аналогичным образом подключают мультиметр для уточнения результатов теоретических вычислений. Чтобы не усложнять объяснение, использован «идеальный» источник постоянного тока. Его сопротивление в расчетах не учитывается. Аналогичным образом игнорированы емкостные (индуктивные) реактивные составляющие, которые способны создать незначительные нелинейные искажения.

В рассматриваемом примере ток (I) идет по замкнутому контуру от положительного к отрицательному электроду АКБ. На входе параллельного участка (точка «а») он разделяется на I1 (I2), проходящие через разные ветки с электрическими сопротивлениями R1 (R2), соответственно. В точке «б» происходит объединение токов.

Если присоединить клеммы мультиметра к положительной клемме аккумулятора и входной точке, а после повторить измерение на выходе, будут определены одинаковые значения. Однако в отдельных ветвях токи будут отличаться, если применены разные сопротивления (R1≠R2). Сложение показаний подтвердит равенство суммы полученным ранее результатам измерений на входе (выходе). Промежуточный вывод, подтвержденный экспериментально:

Iобщ = I1 + I2.

Далее можно проверить разницу потенциалов на клеммах источника питания (Uип), в контрольных точках (Uаб) и на отдельных резисторах (UR1 и UR2). Несложно убедиться в том, что Uип = Uаб = UR1 = UR2. Для отдельных ветвей будут действительны пропорции:

  • UR1 =  I1 * R1;
  • UR2 = I2 * R2.

Однако с учетом результатов измерений можно приравнять обе стороны выражений:

UR1 = UR2 = I1 * R1 = I2 * R2.

Простым преобразованием получают соотношение:

I1/I2 = R2/R1.

На основе этой формулы надо сделать следующий важный вывод: токи обратно пропорциональны электрическим сопротивлениям в соответствующих ветвях параллельной цепи.

Пример с исходными данными:

  • батарейка Uип = 6V;
  • сопротивление параллельных резисторов: R1 = 50 Ом, R2 = 150 Ом.

Расчет:

  • найти ток в первой ветке можно по формуле: I1 = Uип / R1 = 6/50 = 0,12А = 120 мА;
  • аналогичным образом вычисляют: I2 = Uип / R2 = 6/150 = 0,04А = 40 мА;
  • суммарное значение: Iобщ = I1 + I2 = 120 + 40 = 160 мА;
  • соблюдается отмеченный выше принцип пропорциональности: I1/I2 = R2/R1 = 50/150 = 40/120 ≈ 0,333.

Следует отметить разную силу тока в отдельных ветках. Для наглядности можно вспомнить пример с аналогом из водопроводных труб. В разветвленном участке по протоку с крупным диаметром пройдет больше жидкости, по сравнению с другим за контрольный временной интервал. Аналогичным образом действует электрическое сопротивление. При увеличении номинала пассивного элемента создаются дополнительные препятствия прохождению тока.

Для расчета сложных схем используют технологию эквивалентных сопротивлений. Этим термином обозначают расчетную величину (Rэкв), которая равна сумме измеряемых параметров отдельных компонентов на определенном участке цепи. Проще всего сделать вычисления, если соединить резисторы (номиналы из примера) последовательно:

Rэкв = R1 + R2 = 50 + 150 = 200 Ом.

Ниже подробно рассмотрен вариант с параллельной схемой:

  • по закону Ома для всей цепи действительно выражение: Iобщ = Uип/ Rэкв;
  • в отдельных ветках: I1 = U1/ R1 (I2 = U2/ R2);
  • по закону Кирхгофа для каждого провода: I = I1+ I2;
  • преобразование перечисленных соотношений позволяет сделать промежуточный вывод: Uип/ Rэкв = U1/ R1 + U2/ R2;
  • с учетом равенства напряжений: Uип = U1 = U2, можно переделать предыдущую формулу следующим образом: Uип/ Rэкв = Uип / R1 + Uип / R2 = Uип (1/R1 + 1/R2);
  • делением на общий множитель Uип получают итоговое выражение: 1/Rэкв = 1/R1 + 1/R2.

Последняя позиция позволяет сделать несколько важных заключений:

  • общая проводимость (величина, обратная электрическому сопротивлению) равна сумме проводимостей параллельных участков цепи;
  • эквивалентное сопротивление можно вычислить делением единицы на проводимость;
  • Rэкв при параллельном соединении всегда меньше самого меньшего из пассивных компонентов цепи.

Формула сопротивления при параллельном и последовательном соединении

Течение тока в электрической цепи осуществляется по проводникам, в направлении от источника к потребителям. В большинстве подобных схем используются медные провода и электрические приемники в заданном количестве, обладающие различным сопротивлением.

В зависимости выполняемых задач, в электрических цепях используется последовательное и параллельное соединение проводников. В некоторых случаях могут быть применены оба типа соединений, тогда этот вариант будет называться смешанным.

Каждая схема имеет свои особенности и отличия, поэтому их нужно обязательно заранее учитывать при проектировании цепей, ремонте и обслуживании электрооборудования.

Последовательное соединение проводников

В электротехнике большое значение имеет последовательное и параллельное соединение проводников в электрической цепи. Среди них часто используется схема последовательного соединения проводников предполагающая такое же соединение потребителей. В этом случае включение в цепь выполняется друг за другом в порядке очередности. То есть, начало одного потребителя соединяется с концом другого при помощи проводов, без каких-либо ответвлений.

Популярные статьи  Формула индуктивного сопротивления

Свойства такой электрической цепи можно рассмотреть на примере участков цепи с двумя нагрузками. Силу тока, напряжение и сопротивление на каждом из них следует обозначить соответственно, как I1, U1, R1 и I2, U2, R2. В результате, получились соотношения, выражающие зависимость между величинами следующим образом: I = I1 = I2, U = U1 + U2, R = R1 + R2. Полученные данные подтверждаются практическим путем с помощью проведения измерений амперметром и вольтметром соответствующих участков.

Таким образом, последовательное соединение проводников отличается следующими индивидуальными особенностями:

  • Сила тока на всех участках цепи будет одинаковой.
  • Общее напряжение цепи составляет сумму напряжений на каждом участке.
  • Общее сопротивление включает в себя сопротивления каждого отдельного проводника.

Данные соотношения подходят для любого количества проводников, соединенных последовательно. Значение общего сопротивления всегда выше, чем сопротивление любого отдельно взятого проводника. Это связано с увеличением их общей длины при последовательном соединении, что приводит и к росту сопротивления.

Если соединить последовательно одинаковые элементы в количестве n, то получится R = n х R1, где R – общее сопротивление, R1 – сопротивление одного элемента, а n – количество элементов. Напряжение U, наоборот, делится на равные части, каждая из которых в n раз меньше общего значения. Например, если в сеть с напряжением 220 вольт последовательно включаются 10 ламп одинаковой мощности, то напряжение в любой из них составит: U1 = U/10 = 22 вольта.

Проводники, соединенные последовательно, имеют характерную отличительную особенность. Если во время работы отказал хотя-бы один из них, то течение тока прекращается во всей цепи. Наиболее ярким примером является елочная гирлянда, когда одна перегоревшая лампочка в последовательной цепи, приводит к выходу из строя всей системы. Для установления перегоревшей лампочки понадобится проверка всей гирлянды.

Параллельное соединение проводников

В электрических сетях проводники могут соединяться различными способами: последовательно, параллельно и комбинированно. Среди них параллельное соединение это такой вариант, когда проводники в начальных и конечных точках соединяются между собой. Таким образом, начала и концы нагрузок соединяются вместе, а сами нагрузки располагаются параллельно относительно друг друга. В электрической цепи могут содержаться два, три и более проводников, соединенных параллельно.

Если рассматривать последовательное и параллельное соединение, сила тока в последнем варианте может быть исследована с помощью следующей схемы. Берутся две лампы накаливания, обладающие одинаковым сопротивлением и соединенные параллельно. Для контроля к каждой лампочке подключается собственный амперметр. Кроме того, используется еще один амперметр, контролирующий общую силу тока в цепи. Проверочная схема дополняется источником питания и ключом.

После замыкания ключа нужно контролировать показания измерительных приборов. Амперметр на лампе № 1 покажет силу тока I1, а на лампе № 2 – силу тока I2. Общий амперметр показывает значение силы тока, равное сумме токов отдельно взятых, параллельно соединенных цепей: I = I1 + I2. В отличие от последовательного соединения, при перегорании одной из лампочек, другая будет нормально функционировать. Поэтому в домашних электрических сетях используется параллельное подключение приборов.

Российские химики разработали полимерные катоды для сверхбыстрых аккумуляторов

Спрос на литий-ионные аккумуляторы постоянно растет, но сырье для их изготовления ограничено, и ученые ищут другие варианты этой технологии. Российские исследователи из Сколтеха, РХТУ и ИПХФ синтезировали новые катодные материалы на основе полимеров и испытали их в литиевых двухионных батареях. Они показали, что такие катоды могут выдерживать до 25,000 циклов работы, а также заряжаться за несколько секунд, что превосходит возможности современных литий-ионных аккумуляторов. Также с применением новых катодов могут быть созданы калиевые двухионные аккумуляторы, не использующие дорогостоящий литий. Результаты работы опубликованы в журнале Energy Technology.

Сложные электрические цепи со смешанным соединением элементов

Смешанное соединение очень часто можно встретить в электрических сетях. Оно представляет из себя комбинированные последовательные и параллельные соединения.

К примеру, если рассмотреть три элемента цепи, то два из них могут быть соединены параллельно, а третий подсоединен к ним последовательно.

При наличии большего числа приборов, смешанные цепи могут быть самыми разнообразными. Применяются даже более усложненные схемы, включающие более одного ЭДС-источника.

Не нашли что искали?

Просто напиши и мы поможем

Используют ряд методик для просчета таких цепей. Самой востребованной является методика, которая использует II закон Кирхгофа. Данный закон гласит о том, что алгебраическая сумма ЭДС замкнутого контура равняется алгебраической сумме падений напряжений.

Здесь учитывается именно алгебраическая сумма, без учета знаков, так как встречные ЭДС, так же как и напряжения, сформированные встречными токами, могут иметь разные знаки.

Встречается, что известны сопротивления отдельных участков и ЭДС сложных цепей. Для вычисления токов по II закону Кирхгофа, для замкнутых контуров формируют уравнения с неизвестными токами.

Также к данным уравнениям записываются уравнения точек разветвления, что составляются по I закону Кирхгофа. Решив такую систему уравнений, находят токи. Если цепи очень сложные, то данный метод будет очень громоздким, поскольку в уравнениях будет большое количество неизвестных.

§15. Параллельное и смешанное соединение проводников.

Если элементы электрической цепи соединены таким образом, что находятся под одинаковым напряжением, то такое соединение называется параллельным. Рассмотрим пример по рис. 1. Ток из узла «а» разделяется на четыре ветви, к каждой из которых подключены резисторы. Очевидно, что общее сопротивление уменьшится, если бы был подключен один резистор, а проводимость цепи, наоборот, увеличится. Общая проводимость цепи будет искомая также, как и общее сопротивление при последовательном соединении: . Ну а сопротивление будет обратно пропорционально проводимости: . Докажем полученное нами выражение. Обозначим силу тока во входящей цепи буквой I, а силу тока в каждой ветви соответственно I1, I2, I3, I4, а напряжение между сопротивлениями (между точками «а» и «б») – U и общее сопротивление в этих ветвях – R. По закону Ома ток на участке цепи равен: , токи в ветвях будут равны соответственно . По первому закону Кирхгофа (сумма токов, входящих в общую точку, равна сумме токов, выходящих из этой точки) I=I1+I2+I3+I4 или что одно и тоже: Преобразовав обе стороны выражения, получаем: Собственно, что и требовалось доказать. Это выражение применимо для любого количества сопротивлений, соединенных параллельно. Если в цепи присутствуют только два параллельно соединенных резистора (либо другого элемента, имеющего сопротивление), то можно воспользоваться более удобной формулой, преобразовав из выше написанного равенства: Если при параллельном соединении элементы имеют одинаковые сопротивления, то общее сопротивление цепи можно вычислить по формуле Rобщ=R/n, где n – число элементов на данном участке цепи.

Популярные статьи  Торцовочная пила Metabo KGS 305 M

Смешанное соединение резисторовВернувшись к рис. 1, можно записать следующие выражения: U=I1·R1; U=I2·R2; U=I3·R3; U=I4·R4. Заметим, что левые части этих соотношений равны, значит равны и правые их части: I1·R1= I2·R2= I3·R3= I4·R4. Отсюда получим следующие выражения: и т. д. Из этих выражений видно, что токи обратно пропорциональны этим сопротивлениям. То есть, чем меньше сопротивление параллельно включенного элемента, тем больше ток в этом элементе и наоборот. При неизменном напряжении между узлами цепи, токи в элементах, вставленных в разрыв между этими узлами, в отличие от последовательного соединения, не зависят один от другого. Потому лампы, двигатели и прочие электроприемники обычно включают параллельно. Если в цепь с параллельно включенными сопротивлениями добавить последовательно им еще резистор, то такое соединение называется смешанным. Для вычисления эквивалентного сопротивления при смешанном соединении резисторов, определяют сначала общее сопротивление резисторов, соединенных параллельно либо последовательно, заменив их резистором, равным вычисленному. К примеру, чтобы определить сопротивление между точками «б» и «в» (рис. 2) вначале вычисляют значение общего сопротивления между точками «б» и «в»: а потом суммируют найденное значение с сопротивлением R1: R=R1+ R2·R3/(R2+R3).

Параллельное соединение проводников

Параллельным соединением проводников называется такое соединение, когда начала всех проводников соединены в одну точку, а концы проводников – в другую точку (рисунок 4). Начало цепи присоединяется к одному полюсу источника напряжения, а конец цепи – к другому полюсу.

Рисунок 4. Схема параллельного соединения проводников

Из рисунка видно, что при параллельном соединении проводников для прохождения тока имеется несколько путей. Ток, протекая к точке разветвления А, растекается далее по трем сопротивлениям и равен сумме токов, уходящих от этой точки:

I = I1 + I2 + I3.

Если токи, приходящие к точке разветвления, считать положительными, а уходящие – отрицательными, то для точки разветвления можно написать:

то есть алгебраическая сумма токов для любой узловой точки цепи всегда равна нулю. Это соотношение, связывающее токи в любой точке разветвления цепи, называется первым законом Кирхгофа. Определение первого закона Кирхгофа может звучать и в другой формулировке, а именно: сумма токов втекающих в узел электрической цепи равна сумме токов вытекающих из этого узла.

Видео 2. Первый закон Кирхгофа

Обычно при расчете электрических цепей направление токов в ветвях, присоединенных к какой либо точке разветвления, неизвестны. Поэтому для возможности самой записи уравнения первого закона Кирхгофа нужно перед началом расчета цепи произвольно выбрать так называемые положительные направления токов во всех ее ветвях и обозначить их стрелками на схеме.

Пользуясь законом Ома, можно вывести формулу для подсчета общего сопротивления при параллельном соединении потребителей.

Общий ток, приходящий к точке А, равен:

Токи в каждой из ветвей имеют значения:

По формуле первого закона Кирхгофа

I = I1 + I2 + I3

или

Вынося U в правой части равенства за скобки, получим:

Сокращая обе части равенства на U, получим формулу подсчета общей проводимости:

или

g = g1 + g2 + g3.

Таким образом, при параллельном соединении увеличивается не сопротивление, а проводимость.

Пример 3. Определить общее сопротивление трех параллельно включенных сопротивлений, если r1 = 2 Ом, r2 = 3 Ом, r3 = 4 Ом.

откуда

Пример 4. Пять сопротивлений 20, 30 ,15, 40 и 60 Ом включены параллельно в сеть. Определить общее сопротивление:

откуда

Следует заметить, что при подсчете общего сопротивления разветвления оно получается всегда меньше, чем самое меньшее сопротивление, входящее в разветвление.

Если сопротивления, включенные параллельно, равны между собой, то общее сопротивление r цепи равно сопротивлению одной ветви r1, деленному на число ветвей n:

Пример 5. Определить общее сопротивление четырех параллельно включенных сопротивлений по 20 Ом каждое:

Для проверки попробуем найти сопротивление разветвления по формуле:

откуда

Как видим, ответ получается тот же.

Пример 6. Пусть требуется определить токи в каждой ветви при параллельном их соединении, изображенном на рисунке 5, а.

Рисунок 5. К примеру 6

Найдем общее сопротивление цепи:

откуда

Теперь все разветвления мы можем изобразить упрощенно как одно сопротивление (рисунок 5, б).

Падение напряжения на участке между точками А и Б будет:

U = I × r = 22 × 1,09 = 24 В.

Возвращаясь снова к рисунку 5, а видим, что все три сопротивления окажутся под напряжением 24 В, так как они включены между точками А и Б.

Рассматривая первую ветвь разветвления с сопротивлением r1, мы видим, что напряжение на этом участке 24 В, сопротивление участка 2 Ом. По закону Ома для участка цепи ток на этом участке будет:

Ток второй ветви

Ток третьей ветви

Проверим по первому закону Кирхгофа

I = I1 + I2 + I3 = 12 + 6 + 4 = 22 А.

Следовательно, задача решена верно.

Обратим внимание на то, как распределяются токи в ветвях нашего параллельного соединения. Первая ветвь: r1 = 2 Ом, I1 = 12 А

Вторая ветвь: r2 = 4 Ом, I2 = 6 А. Третья ветвь: r3 = 6 Ом, I3 = 4 А

Первая ветвь: r1 = 2 Ом, I1 = 12 А. Вторая ветвь: r2 = 4 Ом, I2 = 6 А. Третья ветвь: r3 = 6 Ом, I3 = 4 А.

Как видим, сопротивление первой ветви в два раза меньше сопротивление второй ветви, а ток первой ветви в два раза больше тока второй ветви. Сопротивление третьей ветви в три раза больше сопротивления первой ветви, а ток третьей ветви в три раза меньше тока первой ветви. Отсюда можно сделать вывод, что токи в ветвях при параллельном соединении распределяются обратно пропорционально сопротивлениям этих ветвей. Таким образом, по ветви с большим сопротивлением потечет ток меньший, чем по ветви с малым сопротивлением.

Для двух параллельных ветвей можно также, конечно, пользоваться данной выше формулой.

Однако общее сопротивление проводника при параллельном соединении в этом случае легче подсчитать по формуле:

или окончательно:

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Понятие глухозаземленная нейтраль и отличия от изолированной
Заземление нейтрали трансформатора
Смешанное соединение резисторов
