таймер времени на включение и выключение 220в

Схемы различных реле времени

Существуют разные варианты исполнения реле времени, схема каждого вида имеет свои особенности. Таймеры можно изготовить самостоятельно. Перед тем как сделать реле времени своими руками, необходимо изучить его устройство. Схемы простых реле времени:

  • на транзисторах;
  • на микросхемах;
  • для выходного питания 220 В.

Опишем каждую из них более подробно.

Схема на транзисторах

Необходимые радиодетали:

  1. Транзистор КТ 3102 (или КТ 315) – 2 шт.
  2. Конденсатор.
  3. Резистор номиналом 100 кОм (R1). Также понадобится еще 2 резистора (R2 и R3), сопротивление которых будет подбираться вместе с емкостью в зависимости от времени срабатывания таймера.
  4. Кнопка.

При подключении схемы к источнику питания начнет заряжаться конденсатор через резисторы R2 и R3 и эммитер транзистора. Последний откроется, поэтому на сопротивлении будет падать напряжение. В результате откроется второй транзистор, что приведет к срабатыванию электромагнитного реле.

При заряде емкости ток будет уменьшаться. Это вызовет снижение эммитерного тока и падения напряжения на сопротивлении до того уровня, которое приведет к закрытию транзисторов и отпускания реле. Чтобы запустить таймер заново, потребуется кратковременное нажатие кнопки, которое вызовет полную разрядку емкости.

Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.

На базе микросхем

Применение микросхем уберет необходимость разряжать конденсатор и подбирать номиналы радиодеталей для выставления необходимого времени срабатывания.

Необходимые электронные компоненты для реле времени на 12 вольт:

  • резисторы номиналом 100 Ом, 100 кОм, 510 кОм;
  • диод 1N4148;
  • емкость на 4700 мкФ и 16 В;
  • кнопка;
  • микросхема TL 431.

Положительный полюс источника питания должен соединяться с кнопкой, параллельно к которой подключен один контакт реле. Последний также подключается к резистору 100 Ом. С другой стороны резистор соединен с сопротивлениями на 510 и на 100 кОм. Один из выводов последнего идет на микросхему. Второй вывод микросхемы соединен с резистором на 510 кОм, а третий – с диодом. К полупроводниковому устройству подключается второй контакт реле, которое соединено с исполняющим устройством. Отрицательный полюс источника питания связан с сопротивлением на 510 кОм.

  Принцип работы и схема подключения теплового реле

Под питание на выходе 220 В

Две вышеописанные схемы рассчитаны на напряжение 12 В, т. е. не подходят для мощных нагрузок. Устранить этот недостаток допустимо с помощью магнитного пускателя, установленного на выходе.

Если в качестве нагрузки выступает маломощное устройство (бытовое освещение, вентилятор, трубчатый электрический нагреватель), то можно обойтись без магнитного пускателя. Роль преобразователя напряжения выполнят диодный мост и тиристор. Необходимые детали:

  1. Диоды, рассчитанные на ток больше 1 А и обратное напряжение не выше 400 В, – 4 шт.
  2. Тиристор ВТ 151 – 1 шт.
  3. Емкость на 470 нФ – 1 шт.
  4. Резисторы: на 4300 кОм – 1шт, на 200 Ом – 1 шт., регулируемый на 1500 Ом – 1 шт.
  5. Выключатель.

К питанию 220 В подключается контакт диодного моста и выключатель. Второй контакт моста соединен с выключателем. Параллельно к диодному мосту подключается тиристор. Тиристор соединяется с диодом и сопротивлениями на 200, на 1500 Ом. Вторые выводы диода и резистора (200 Ом) идут на конденсатор. Параллельно последнему подключено сопротивление на 4300 кОм. Но необходимо помнить, что данное устройство не используется для мощных нагрузок.

Устройство, виды и принцип действия асинхронных электродвигателейЧто такое контактор: назначение, принцип работы, виды, схемы подключенияПоверка электросчетчика: срок поверки и межповерочный интервалКак правильно выбрать и какой лучше поставить электросчетчик в квартируЧто делать если остановился или сломался электросчетчик в квартире?Что такое генератор водорода и как его сделать своими рукамиКак выбрать генератор для загородного дома или дачи, ТОП моделейКак устроен генератор переменного тока — назначение и принцип действия

Подключение таймера к цепи

Осталось собрать нарисованную схему в реальности. Потом уже подключите его к электрощитку на DIN-рейку

Полезное: Как установить диммер — выключатель с регулятором освещения вместо обычного

таймер времени на включение и выключение 220в

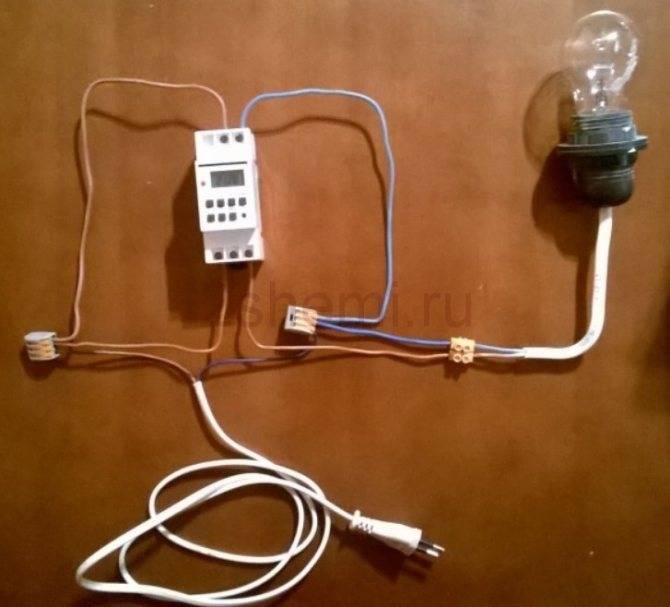

Вышло более-менее) то же самое, что на схеме:

  • Кабель с вилкой для электрической розетки
  • Лампочка на 220 В
  • Реле времени программируемое
  • Два электрических разъема — на схеме они обозначены двумя точками (узлами)

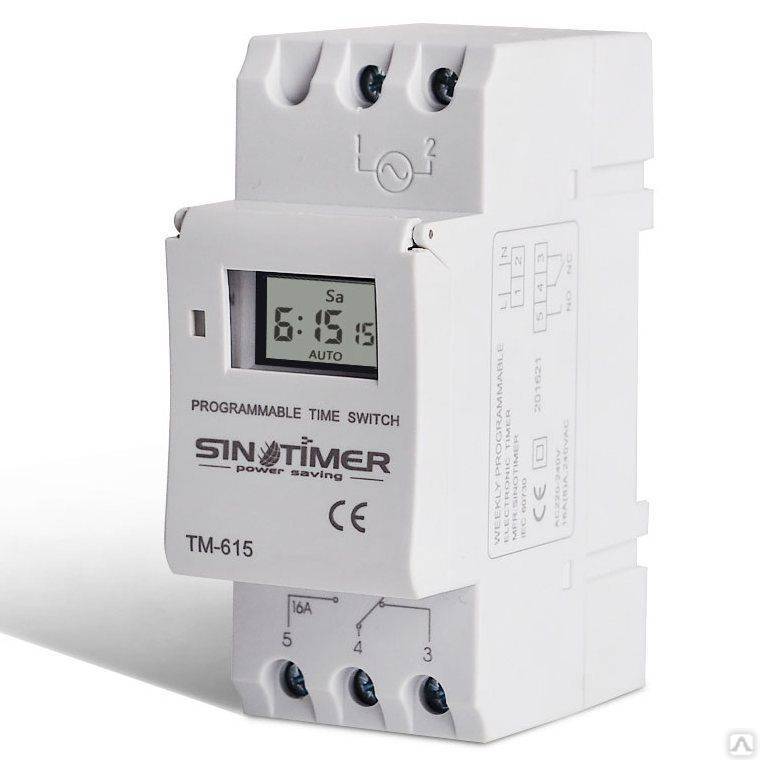

Несколько слов о разъемах на таймере:

таймер времени на включение и выключение 220в

В то время как фото слева (верхняя часть программатора) не требует особого комментария судя по символу напряжения переменного тока (подключение проводов L и N ), про часть изображения справа (нижняя часть программатора) можно сказать больше. Схема подключения клемм 4 и 3, напечатанная на корпусе, символизирует нормально замкнутый контакт, а также соединение 4 и нормально разомкнутый контакт. Если таймер выключен, клеммы 4 и 3 подключены.

таймер времени на включение и выключение 220в

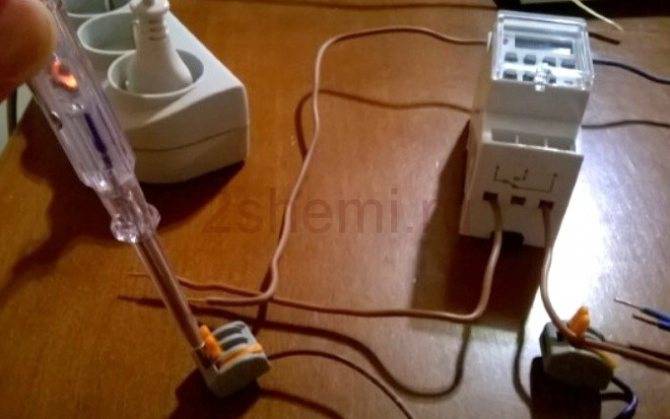

Тестер напряжения указывает, что коричневый провод является фазовым, поэтому можно начать испытывать. Выключите вилку из розетки, соедините все провода с разъемами и вставьте вилку обратно.

таймер времени на включение и выключение 220в

После включения напряжения лампочка сразу включается. Светодиод сигнализирующий включение реле выключен (расположен рядом с дисплеем — красная точка), поэтому система работает правильно.

Сфера применения реле времени

Человек всегда стремился облегчить себе жизнь, внедряя в обиход разные приспособления. С появлением техники на базе электродвигателя встал вопрос об оснащении ее таймером, который управлял бы этим оборудованием автоматически.

Популярные статьи  гистерезис терморегулятора что это

Включил на заданное время – и можно идти заниматься другими делами. Агрегат по истечении установленного периода сам отключится. Вот для такой автоматизации и потребовалось реле с функцией автотаймера.

Классический пример рассматриваемого устройства – это в реле в старой стиральной машинке советского образца. На ее корпусе имелась ручка с несколькими делениями. Выставил нужный режим, и барабан крутится в течение 5–10 минут, пока часики внутри не дойдут до нуля.

Электромагнитное реле времени небольшое по габаритам, потребляет мало электроэнергии, не имеет ломающихся подвижных частей и долговечно

Сегодня реле времени устанавливают в различную технику:

  • микроволновки, печи и иную бытовую технику;
  • вытяжные вентиляторы;
  • системы автополива;
  • автоматику управления освещением.

В большинстве случаев прибор делают на основе микроконтроллера, который одновременно и управляет всеми остальными режимами работы автоматизированной техники. Производителю так дешевле. Не надо тратиться на несколько отдельных устройств, отвечающих за что-то одно.

По типу элемента на выходе реле времени классифицируют на три вида:

  • релейные – нагрузка подключается через «сухой контакт»;
  • симисторные;
  • тиристорные.

Наиболее надежен и устойчив к всплескам в сети первый вариант. Устройство с коммутирующим тиристором на выходе следует брать, только если подключаемая нагрузка нечувствительна к форме питающего напряжения.

Чтобы самостоятельно изготовить реле времени, также можно воспользоваться микроконтроллером. Однако самоделки в основном делаются для простых вещей и условий работы. Дорогой программируемый контроллер в такой ситуации – лишняя трата денег.

Есть гораздо более простые и дешевые в исполнении схемы на основе транзисторов и конденсаторов. Причем вариантов существует несколько, выбрать для своих конкретных нужд есть из чего.

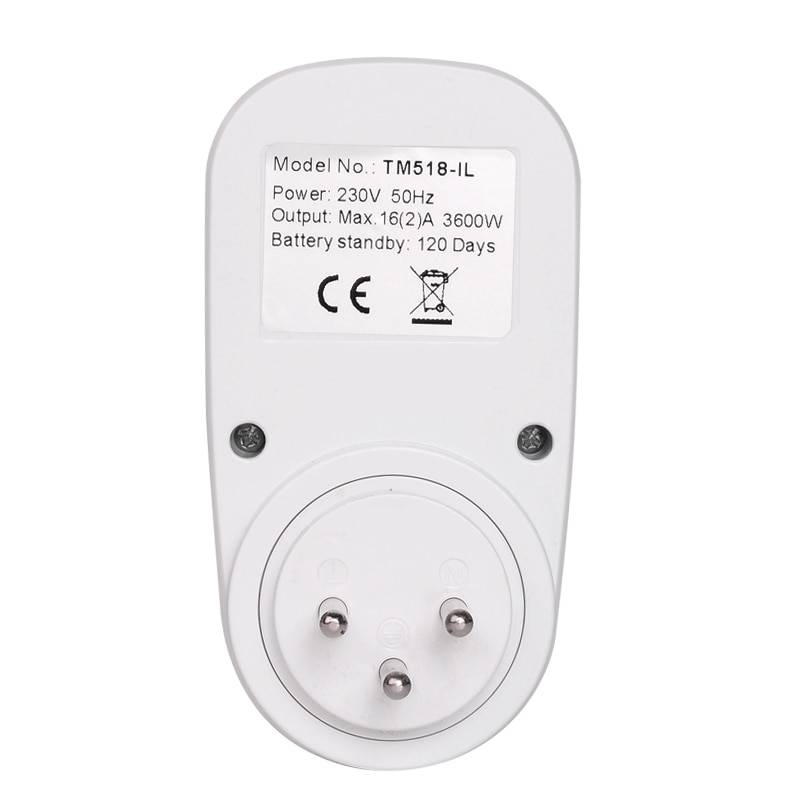

Что такое розетка с таймером и ее функции

Розетка с таймером предназначена для автоматического включения и выключения электрических устройств в определенное время, заранее установленное пользователями.

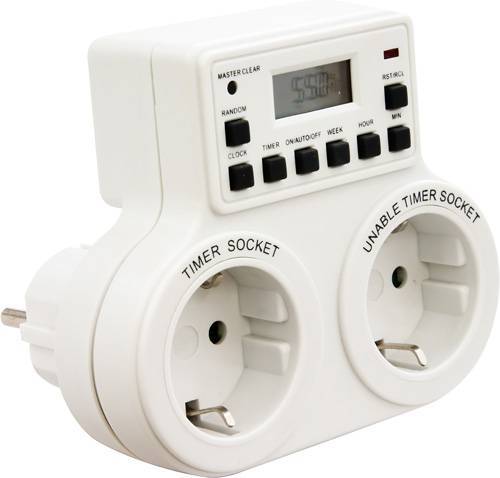

Она выглядит как небольшой приборчик, который вставляется в обычную розетку, снабженный гнездом для подключения техники. Другими словами – это переходник между разъемом и вилкой, который регулирует подачу электричества.

Сферы применения у этих изделий различные:

  • бытовые нужды – включить свет в аквариуме или ультрафиолетовую лампу, настроить запуск отопления или теплого пола к вашему возвращению, активировать нагрев воды в бойлере ночью для экономии, если у вас двухтарифный счетчик;
  • автоматизация процессов в частном доме – служит выключателем уличного освещения, настраивает режим полива, автоматизирует выдачу корма, вентиляцию, отопление и освещение в сараях с домашними животными.

Как видите, применение подобного устройства значительно облегчает выполнение множества рутинных операций, а значит, делает жизнь чуточку легче и приятнее.

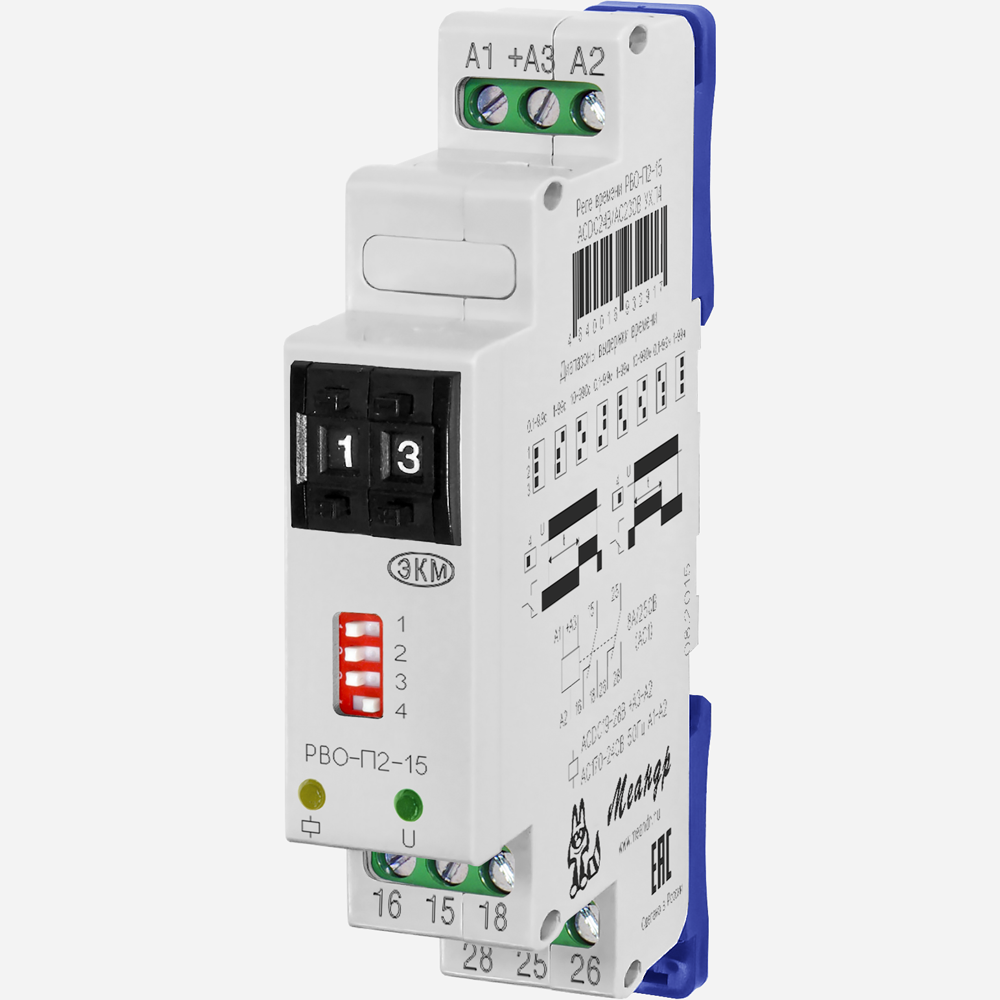

Что такое таймеры, реле паузы, задержки

Сразу оговоримся: самодельные автотаймеры регулируют задержку от нескольких секунд до 10–15 мин. Есть схемы только для вкл. и для вкл./выкл. нагрузки, а также для активации в определенное время суток. Но их диапазон задержки и опции ограниченные, нет функции периодического самостоятельного срабатывания несколько раз и настройки промежутков между такими циклами, как у розеточных заводских приборов. Впрочем, возможностей самоделки (есть также в продаже готовые подобные простые модули) хватит для активации вентиляции гаража, освещения в кладовой и подобных не слишком требовательных операций.

Временное реле (таймер, реле паузы, задержки) — это автоматический расцепитель, срабатывающий в момент, выставленный на нем пользователем, включая/выключая (смыкая/размыкая контакты) электроприбора. Таймер чрезвычайно практичный в ситуациях, когда пользователю необходимо, чтобы устройство активировалось или деактивировалось, когда он находится в ином месте. Также такой узел выручит в обычных бытовых случаях, например, подстрахует, когда забывают выключить/включить оснащение.

Таким образом, временное реле исключит ситуации, когда оставили электроприбор включенным, забыли его выключить, соответственно, он перегорел или еще хуже, стал причиной пожара. Включив таймер, можно идти по своим делам, не беспокоясь, что надо будет возвратиться в определенное время для обслуживания оборудования. Система автоматизируется, агрегат сам отключится, когда установленный период на расцепителе истечет.

Где применяют

Многим знакомы пощелкивания в советских стиральных машинках, когда большими градуированным селекторами выставляли определенную задержку до вкл./выкл. Это яркий пример данного устройства: например, выставляли работу на 10–15 мин., барабан крутился это время, затем, когда часы внутри доходили до нуля, стиралка сама выключалась.

Временные реле всегда устанавливают производители в микроволновки, электропечи, электроводонагреватели, автополив. В то же время многие приборы его не имеют, например, освещение, вентиляция (вытяжка), тогда можно докупить таймер. В самом простом виде он выглядит как небольшой прямоугольный блок с селекторами времени и вилкой под обычную розетку («суточные» розетки-таймеры), в которую вставляется. Затем в него вставляют вилку кабеля питания обслуживаемого прибора, настраивают элементами управления на корпусе время задержки. Есть также типоразмеры для размещения путем соединения с линией (с проводами, проводкой, для распредщитков), для интегрирования внутрь приборов.

Устройство, разновидности, особенности

Преимущественно таймеры в заводских электроприборах с расцепителями основываются на микроконтроллере, часто управляющем также всеми режимами работы автоматизированного аппарата, где они установлены. Описанное объединение функций дешевле для производителя, так как не надо изготавливать отдельные микросхемы.

Мы же будем описывать самые простые схемы реле времени с задержкой, только с опцией вкл./выкл. и подбора временной паузы в небольшом диапазоне (до 15–20 мин.):

  • для низковольтного питания (5–14 В) — на транзисторах;
  • на диодах — для питания напрямую от сети 220 Вольт;
  • на микросхемах (NE555, TL431).

Есть специальные заводские модули, их можно купить на интернет площадках (Aliexpress, подобные и специализированные ресурсы), на радиорынках, в спецмагазинах.  Полностью кустарные изделия создаются по аналогичным схемам, в основном для несложных задач: элементарное расцепление/сцепление контактов в определенный, задаваемый момент времени, при этом диапазон задержки небольшой от секунд до 15–20 мин.

Популярные статьи  Устройство автоматического повторного включения

Достоинства и недостатки подобных устройств

Использование подобных устройств упрощает эксплуатацию различного электрического оборудования и бытовых приборов, поэтому к достоинствам розетки с таймером можно отнести такие показатели, как:

  • появляется возможность автоматизации процесса включения и выключения нагрузки различного назначения ? особенного это касается электронных устройств;
  • при правильно выполненных настройках можно добиться снижения потребления электрической энергии;
  • режим работы подключённых элементов нагрузки потребитель настраивает самостоятельно в соответствии со своим графиком и ритмом жизни;

При расчётах за потреблённую электрическую энергию двухтарифного режима использования снижение расходов на оплату счетов, в случае применения розеток с таймером, может сократиться на 20-30 %.

  • в моделях со встроенным аккумулятором настройки сохраняются даже при отключении централизованного электроснабжения, что позволяет продолжить работу подключённых устройств в прежнем цикле, после подачи напряжения в электрическую сеть;
  • возможность создания имитации присутствия людей в пустой квартире (загородном доме) позволит обезопасить его от незаконного проникновения посторонних лиц;
  • режим работы можно настроить на длительный срок эксплуатации.

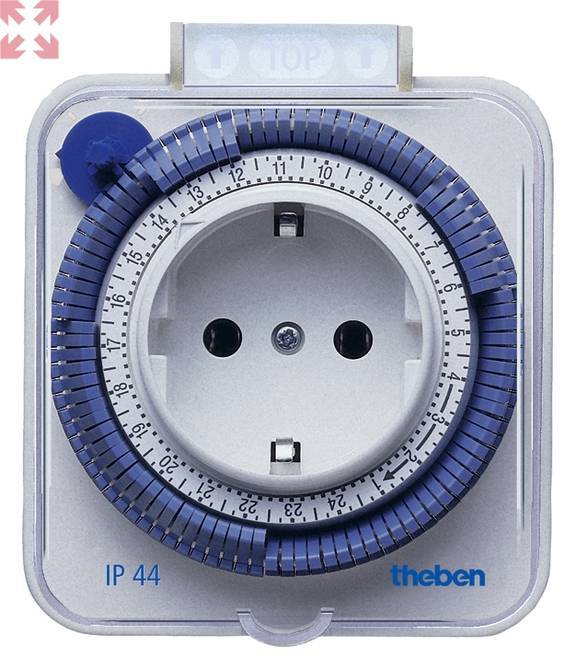

Розетка с таймером механического типа

У моделей, оснащённых электронных таймером, основным недостатком является то, что при отключении централизованного электроснабжения процесс работы таймера не останавливается, а работает «сам по себе». Это может быть нежелательно при подключении к подобным устройствам приборов отопления или включение бытовых приборов в заданном цикле использования (ночное время и т.д.).

Модель «TG-14A»

У приборов с механическим типом управления недостатков несколько больше, к ним относятся:

  • неточность работы по отношению к часовому циклу;
  • прибор во время работы «тикает», что может мешать, особенно в ночное время;
  • режим программирования ограничен и составляет до 24 часов;
  • износ механизма таймера приводит к ограниченным срокам использования подобных устройств.

Простое реле времени на 220 В

Данное реле выдержки времени на 220 Вольт является гальванически не развязанным и является простейшим. В качестве элемента коммутации применяется тиристор.

Как мы говорили, тиристор позволяет коммутировать нагрузку, нечувствительную к форме напряжения питания: лампу накаливания, тен, галогеновую лампу и тому подобное.

Нельзя подключить светодиодный драйвер или энергосберегайку типа КЛЛ, любой электронный прибор, имеющий на входе трансформатор.

Минимум деталей схемы и простота схема позволят собрать это схему любому, израсходовав не более 50–100 руб.

Схема работает так же просто, как и выглядит. Если замкнуть контакт S1, то начнется постепенная зарядка C1. В процессе заряда этого конденсатора, тиристор VS1 будет открыт.

На нагрузке HL1 будет сетевое напряжение. Как только конденсатор зарядится, тиристор VS1 закроется и ток через него проходить перестанет. Наш прибор завершить работу и произойдет выключение нагрузки.

Схема содержит такие детали:

диодный мост, выполняющий функцию подачи на тиристор выпрямленного тока: состоит из диодов с максимальным током не ниже 1А и имеющего обратный показатель напряжения не ниже 400В (1N4007);

тиристор серии BT151 (если у вас завалялись КУ 202Н или КУ 202М — применяйте);

  • сопротивление R1 — 4.3 МОм, мощностью 1Вт;
  • сопротивление R2 200 Ом, 1Вт;
  • R3 такой же мощности, 1.5 кОм;
  • конденсатор устройства С1 на 0.47 мкФ, на 630В или большее напряжение;
  • нагрузка HL1 мощностью не более 200 Вт; при применении ламп накаливания, и в том числе галогенных ламп помните, что стартовый ток при включении может превышать рабочий в 10 раз, хотя это продолжается не так долго.
  • выключатель или тумблер S1.

Так как весь принцип работы этого реле сводится к зарядке конденсатора, то изменяя емкость конденсатора проще всего изменить время включения реле.

Из-за простоты данного устройства дать простую формулу расчета времени выдержки невозможно, так как время зависит от параметров конкретного тиристора, сопротивлений резисторов, ёмкости конденсатора.

Как настроить таймер включения и выключения электроприборов

Вне зависимости от марки и конструкции таймера и места его установки, настройки однотипных устройств выполняются аналогично, а именно:

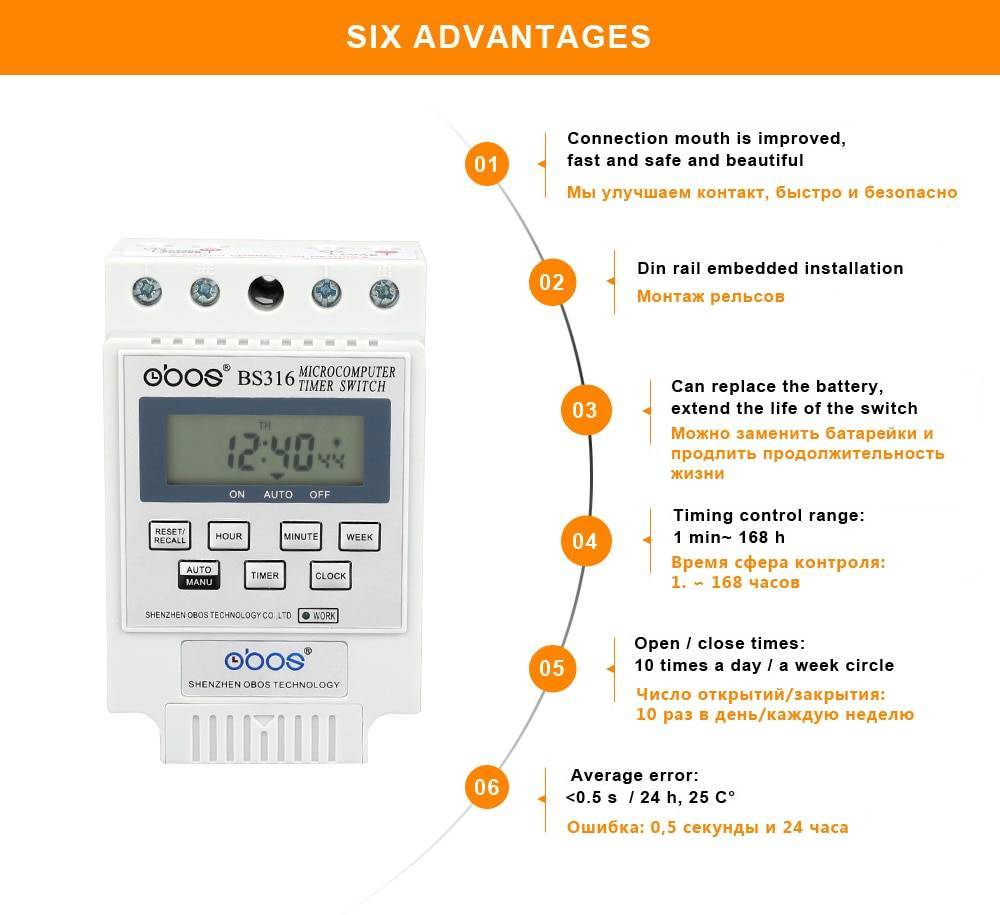

  1. Настройка устройств механического типа. Розетки с таймером механического типа оснащаются поворотным барабаном, на котором нанесена разметка, определяющая цикличность включения и временной интервал. Для моделей, предназначенных к установке на ДИН-рейку, настройка выполняется поворотными регуляторами, посредством которых задаётся каждый из параметров отдельно.

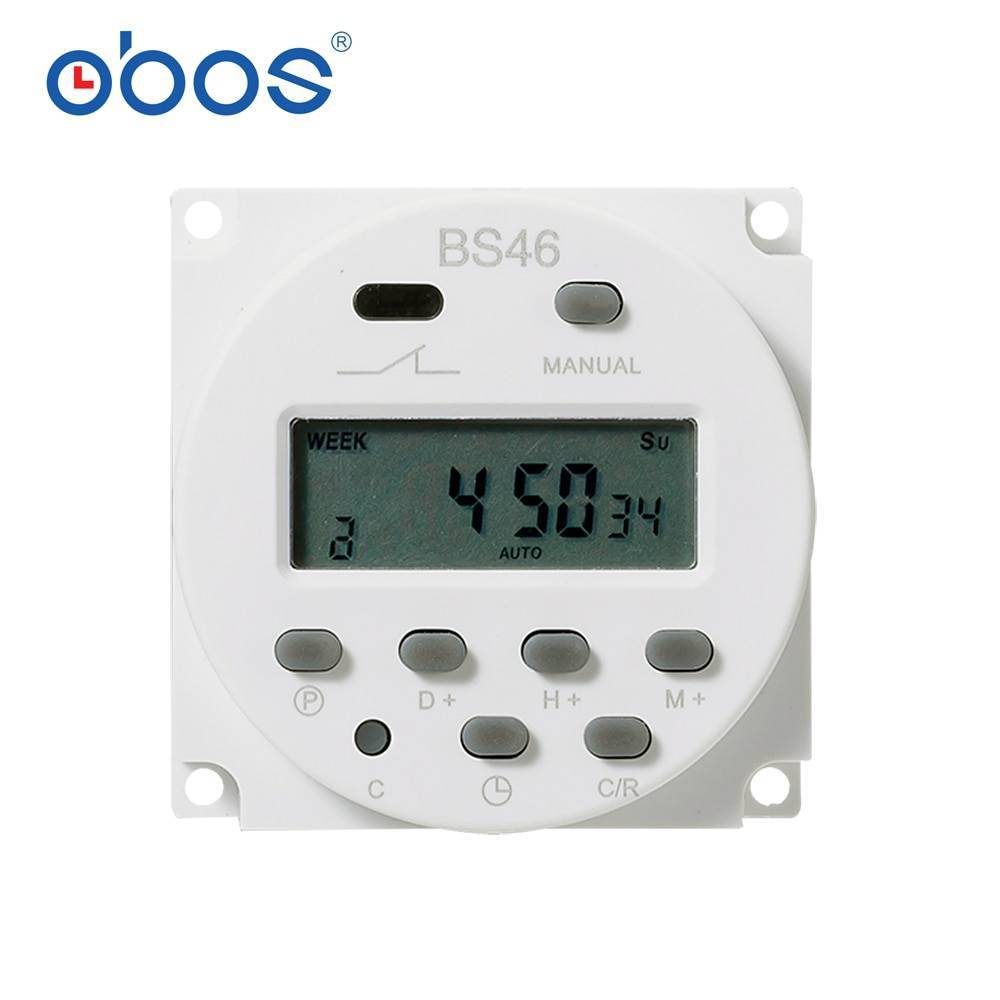

  2. Настойка электронных приборов. Для настройки режимов работы таймеров данного типа используются кнопки, расположенные на корпусе устройства: TIMER и WEEK, DAY и ON, OFF и AUTO, а также CLOCK, MINUTE и HOUR. Процесс настройки конкретной модели отражён в инструкции по эксплуатации, идущей в комплекте поставки.

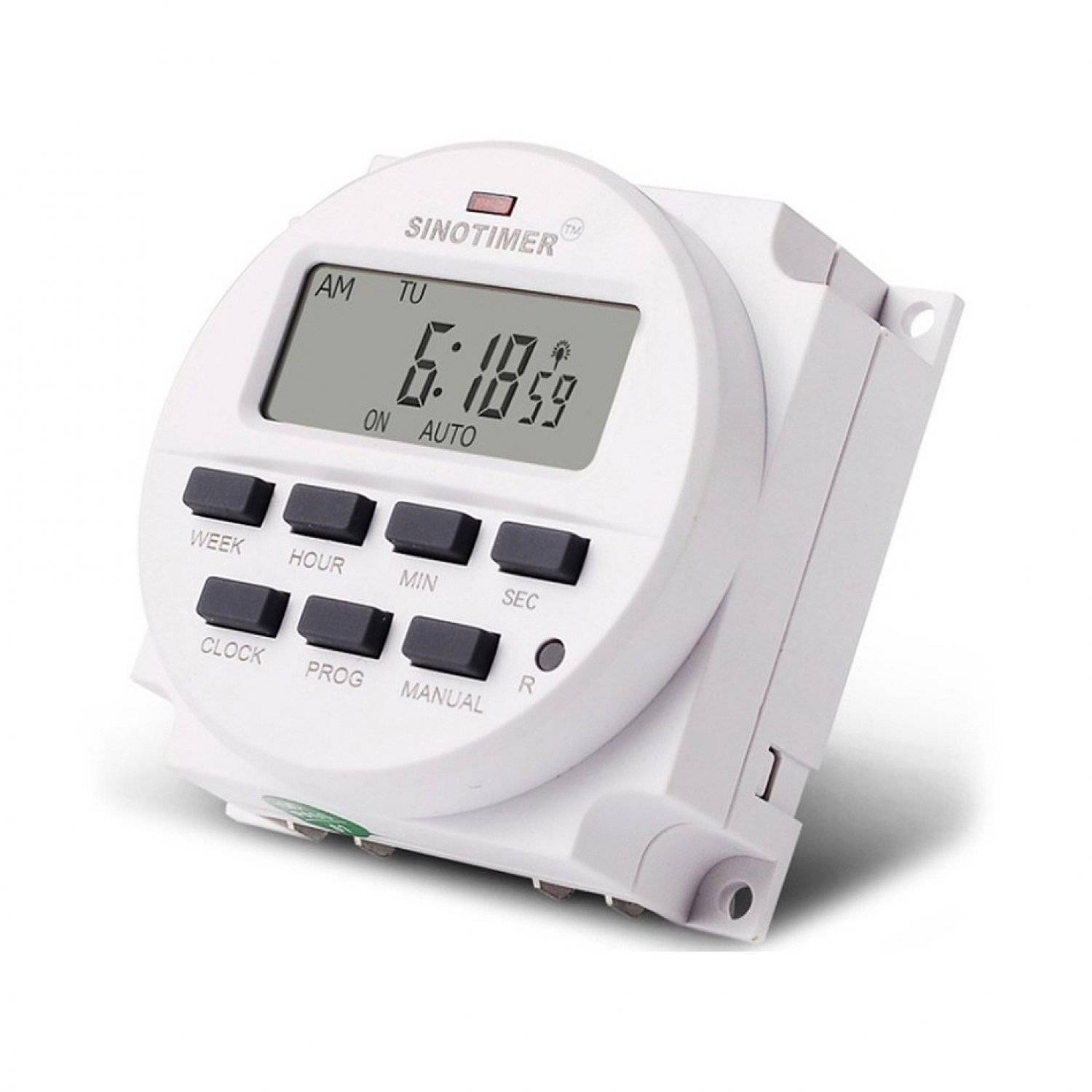

Настройка электронных моделей осуществляется при помощи кнопок, расположенных на их корпусе

Как настроить суточный механический таймер

Поскольку механические устройства относятся к самым простым, то с их настройкой не должно возникать проблем. На каждом таймере имеется крутящийся циферблат для выставления текущего времени. Далее, путём его проворачивания по часовой стрелке, требуется выставить промежутки времени, через которые будет осуществляться подача энергии на выбранный прибор.

ФОТО:  i.ebayimg.com Настройка механического устройства заключается в выставлении временных промежутков путём поворота циферблата

Практически во всех моделях каждый час разбивается на равные отрезки по 15 минут. После выставления нужной периодичности, таймер просто включается в розетку, после чего в него подключается прибор.

ФОТО: stroy-podskazka.ru Инструкция содержит подсказки по настройке таймера

Нарисуем схему подключения

Тестовая схема будет немного упрощенной версией решения, но она прекрасно иллюстрирует цель и способ исполнения. Принципиальная схема содержит несколько элементов:

таймер времени на включение и выключение 220вСхема подключения таймера 220V

  • Электрическая розетка или источник питания 220 В
  • Программируемое реле времени
  • Лампочка
Популярные статьи  как работает электрический котел

Что здесь имеем? Прежде всего, к клеммам 1 и 2 реле (в соответствии с инструкцией) подключаем вход от сети 220 В, то есть провода к фазе (L) и нейтрали (N). В дополнение к терминалу № 4 реле подаем фазовый провод. Затем подключите фазовый провод лампы к клемме № 3 и нейтральный провод лампы непосредственно к нейтральному проводнику гнезда.

Внимание! Номера контактов и функциональные возможности могут различаться между различными типами реле

Реле времени выдержки с регулировкой времени 220 В

Чтобы сделать более надежное, качественное и безопасное устройство потребуется больше усилий и средств.

Далее пойдет речь именно о таком устройстве. На нашем сайте есть другая статья, о том, как сделать реле времени на 555 таймере своими руками с более простой схемотехникой, без трансформатора. Там же можно найти описание работы микросхемы 555.

Приведенная ниже схема собрана на микросхеме таймере 555, впервые выпущенной в 1972 году, но тем не менее не сбавляющей свою популярность. Применение микросхемы позволяет с большой степенью точности отсчитать необходимый интервал времени выдержки таймера от 3 сек до 10 минут.

Для питания устройства применяется трансформатор — управляющая часть схемы имеет гальваническую развязку.

Коммутация нагрузки производится с помощью силового симистора. Его включение осуществляется симисторной оптопарой, имеющей схему обнаружения нуля.

В результате — коммутация нагрузки происходит близко к моменту перехода синусоидального напряжения питания через ноль. Такое включение максимально безболезненно для нагрузки и не производит помех в момент включения.

таймер времени на включение и выключение 220в

Видео: Как настроить розетку таймер

В завершение статьи предлагаем изучить тонкости работы приборов по контролю за временем. Особенности работы и инструкция по применению Masterclear, модель «ТМ22», можно узнать, посмотрев следующий видеосюжет.

Об особенностях работы таймера ТЭ 15 на Din-рейку ИЭК и инструкцию по его применению можно изучить, посмотрев следующий видеосюжет.

Розетка с таймером

Схема подключения электронного таймера

Схема подключения таймера

Умная розетка: виды, подключение, особенности работы и способы управления

Схема подключения реле времени

Работа реле времени с задержкой включения

Плюсы и минусы розеток-таймеров

  1. Достоинства:
  2. Возможность автоматизировать включение-выключение электроприборов: упрощает работу и экономит время.
  3. В какой-то степени экономит энергию, если использовать данную систему для освещения, отопления или автоматизации фермерского хозяйства.
  4. Создания удобного временного графика включения-выключения (только электронное управление).

Розетки с наличием электромеханического таймера включения позволяют подключать как промышленные, так и бытовые приборы. На уличных розетках имеется пластиковая защита от влаги, мороза, атмосферных осадков и других внешних факторов.

Принцип работы розетки с таймеров состоит в периодическом включении и выключении прибора, которое регулируется с помощью строенного таймера.

  • В инструкции к каждой розетке указывается:
  • общие правила и схемы подключения самой розетки;
  • регулировка таймера;
  • принцип подключения электрических приборов.

Учтите, что если прибор не включен в розетку, то она находится в режиме неработоспособности. Если время включения и выключения электрических приборов каждый день разное, то рекомендуем применить недельный вариант розеток с таймером. Они позволяют регулировать электроснабжение даже при длительном отсутствии хозяев дома.

На электронных розетках с таймером имеются жидкокристаллические дисплеи, элементы питания, евровилки и розетки, а также кнопки для регулировки устройства. Стоимость такого прибора значительно выше, чем механического. Однако, их покупка оправдана только в случае недельной регулировки работы устройств. В противном случае можно обойтись и механическим типом таймера.

  1. У розетки с электрическим таймером имеются такие преимущества:
  2. возможность регулировки времени работы по минутам;
  3. выбор дня недели, во время которого будет осуществляться выключение и включение потребителей;
  4. возможность как ручного, так и автоматического включения;
  5. работа таймера не зависит от электроснабжения, наличие батареи позволяет сохранять настройки таймера на протяжении более четырех дней;
  6. наличие функции имитации присутствия хозяев в доме;
  7. наличие автономной программы более чем на два года.
  • Недостатки:
  • В основном недостатки имеют розетки с механическим управлением. Это неточность хода таймера, шумность в виде тиканья, короткое время программатора (24 часа), частый выход из строя именно таймера (недолговечность).
  • Электронное управление тоже имеет некоторые недостатки, но это зависит от модели. Часто таймер работает независимо от общего тока (на батарейке), и даже при неожиданном отключении электричества продолжает работать.
  • Отсутствует встроенный аккумулятор. Нет света в квартире – настройки прибора сбиваются. Например вода в бойлере может подогреться вовсе не к вашему приходу домой, а совсем в неожиданное для вас время.
  • Большая погрешность и зависимость времени срабатывания прибора от уровня входного напряжения.
  • Из-за больших габаритов при подключении в переноску или двойную розетку, второе гнездо становится недоступно.

Принцип действия таймера

Программируемое реле времени имеет два вспомогательных контакта:

  1. НЕТ – нормально разомкнутое (замыкает электрическую цепь, когда реле включено)
  2. NZ – нормально замкнутое (замыкает электрическую цепь, когда реле выключено)

таймер времени на включение и выключение 220в

В этом случае подключаем фазовый провод к терминалу 4 (в других решениях можем подключить нейтраль). Если таймер будет выключен (индикатор ON расположенный на нем остается в выключенном состоянии), контакты 4 и 3 внутренне соединены и ток будет течь к лампе. В противном случае, т.е. когда таймер включится, напряжение указанное на клемме 4, появится на клемме 5, и лампочка не будет светиться (в этой цепи ничего не подключено).
