Подготовка и монтаж реле времени

Теперь берем программируемое реле времени.

Схема подключения электронного таймера

Таймер, три провода и электрический разъем-клеммник. После проверки того, что разъемы таймера крепко удерживают два провода в одном зажиме, откажемся от электрического клеммника и подготовим систему для подключения в распределительное устройство. Таким образом фазный проводник (1) будет подключен к выключателю максимального тока, фазный проводник (2) предназначен для подачи напряжения на клемму № 4 таймера, а нейтральный (3) будет подключен к общей клеммной колодке N.

Схема подключения электронного таймера

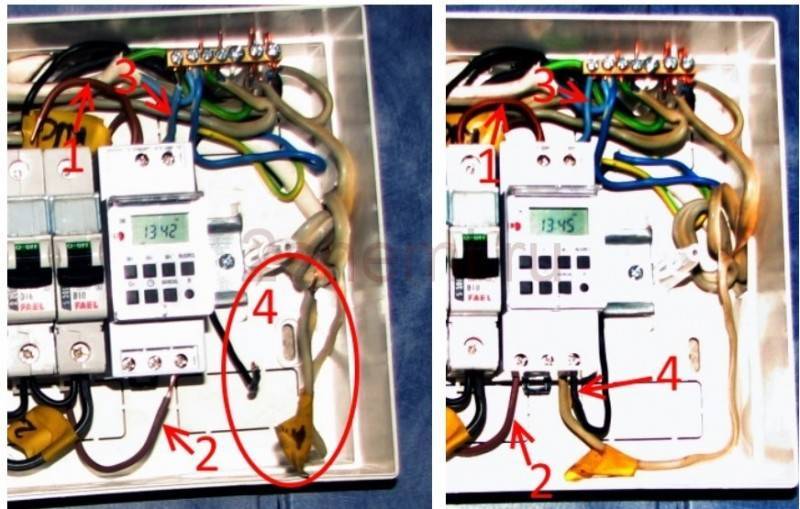

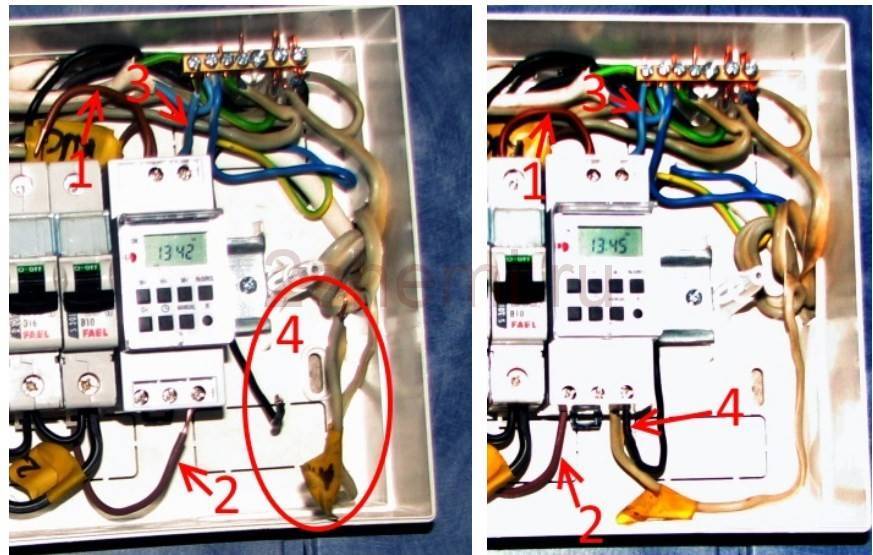

Установим таймер на DIN-рейку (проводные клеммы 1 и 4 проходят под рейкой). Затем надо присоединить:

  • (1) к переключателю максимального тока – этот кабель передает питание таймеру и освещение в квартире
  • фазный провод (2) к клемме № 4 таймера
  • нейтральный провод (3) к клеммной колодке N
  • (4) к клемме № 3 программирующего устройства

Вот и всё, оставалось только подать напряжение в квартиру.

Схема подключения электронного таймера

Закрыть корпус щитка на винты, включить автоматические выключатели и проверить работу сети с лампами. А как пользоваться этой штуковиной – смотрите на видео далее.

Алгоритмы работы, функциональные диаграммы, условные обозначения

Схема подключения электронного таймераФункциональная схема двухканального реле времени

В современных программируемых устройствах предусматривается сложный алгоритм работы, включающий в себя временные паузы и циклически повторяющиеся интервалы. Различают следующие схемы функционирования реле времени:

  • простая задержка момента включения;
  • после подачи питания нагрузка подключается, но через заданное программой время напряжение с нее снимается;
  • то же что и в предыдущем случае, но отключение происходит с некоторой задержкой.

Еще одна схема предполагает более сложный цикличный режим работы устройства. Для его понимания следует уточнить порядок включения и отключения нагрузки. Он выглядит так:

  1. После подачи питание поступает по назначению лишь спустя некоторый временной промежуток.
  2. В течение заранее заданного интервала линия остается подключенной к сети.
  3. Происходит выключение и выдержка паузы, равной ее длительности при подаче питания.
  4. Нагрузка вновь подключается на то же время, что и в первый раз.
  5. Последовательность этих действий продолжается вплоть до полного снятия питающего напряжения.

При исследовании алгоритмов срабатывания реле времени и особенностей его применения потребуется ознакомиться с одной из важнейших характеристик прибора, представленной в виде функциональной диаграммы.

Диаграммы срабатывания

Схема подключения электронного таймераДиаграммы работы реле времени

Под этой характеристикой понимаются графические эпюры, описывающие состояние реле времени в различные моменты времени. При знакомстве с ними весь процесс коммутаций представляется в наглядном виде.

Особенно четко различим на диаграммах циклический характер процессов, наблюдаемых при работе устройств по сложному алгоритму. Указанные на них промежутки времени, как правило, задаются самим пользователем. С другой стороны, известны образцы устройств, в которых моменты отключения и подключения нагрузки корректировке не подлежит. Как фиксированный параметр, они обычно указываются в паспорте изделия. Чаще всего – это времязадающие приборы специального назначения, устанавливаемые в защитных цепях промышленных установок.

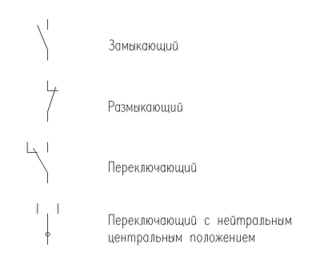

Обозначения контактов на схемах

Схема подключения электронного таймераГрафическое обозначение контактов

При выборе реле времени важно научиться разбираться не только в функциональных диаграммах срабатывания, но и в схеме расположения его рабочих контактов. Среди них выделяются следующие виды контактных групп:

  • одна из них в нерабочем положении всегда разомкнута;
  • другая группа контактов в нормальных условиях находится в замкнутом состоянии;
  • третья разновидность имеет нейтральное положение.

Для понимания характера срабатывания реле на схемах они обозначаются специальными значками в виде полуовалов, отрезков прямых линий и усеченных параллелей.

Производитель

IEK GROUP — один из ведущих российских поставщиков и производителей светотехнического и электротехнического оборудования под брендом IEK, оборудования промышленной автоматизации ONI и продукции для IT технологий ITK.

Компания предлагает самый широкий ассортимент оборудования для формирования комплексных решений в сфере строительства, ЖКХ, транспорта, инфраструктуры, промышленности, энергетики и телекоммуникаций. Обладая современной научно-производственной базой, компания в первую очередь инвестирует в развитие производства на территории России и стремится максимально реализовать собственный производственный потенциал, способствуя развитию электротехнической отрасли в целом. Продукция IEK дважды, в 2014 и 2021 гг., становилась лауреатом рейтинга народного доверия Марка № 1 в России в категории «Электротехника». Это подтверждение успешного импортозамещения и большого доверия потребителей, а также признание компании как российского производителя.

Непрерывный вывод новых продуктов – это визитная карточка IEK GROUP. Сейчас в активе компании около 10 тысяч наименований изделий. IEK GROUP предлагает не просто отдельные товары, а комплексные решения, с помощью которых можно организовать энергообеспечение любого объекта любой отрасли.

Компания создает изделия, отвечающие всем мировым стандартам. В то же время продукция IEK максимально приспособлена к требованиям отечественного рынка и соответствует ожиданиям российских потребителей.

О новых разработках

В процессе эксплуатации прибора ТЭ-15 выявился ряд недостатков, одним из которых, как отмечено, является временная неисправность ЖК-дисплея.

Схема подключения электронного таймера

Поэтому с целью повышения надежности эксплуатации и совершенствования существующего устройства компания EKF начала поставлять модели новых цифровых таймеров типа ТЭ-80 и ТЭ-80-24-230. Эти модели, как и ТЭ-15, относятся к линейке PROxima, но в них заложены улучшенные характеристики.

В более поздних моделях существенно возросло число программ, доступных пользователю. Например, они запоминают уже до 40 циклов включения/отключения.

Популярные статьи  Проводка в гараже своими руками: схема, разводка, монтаж

Введенный дополнительный импульсный режим функционирования позволяет увеличить число циклов работы в два раза. К тому же, например, стоимость модели прибора ТЭ-80 не отличается от стоимости ТЭ-15.

Благодаря увеличенным размерам дисплея и более удобным кнопкам, стало намного проще программировать и эксплуатировать прибор. Дополнительно, в таймер электронный ТЭ-80-24-230 заложена возможность работать от источника постоянного напряжения 24 В.

Также в автономном режиме предусмотрено хранение информации в ТЭ-80 до трех лет, а в ТЭ-80-24-230 – до 10 лет.

Заключение

Таким образом, за последние годы парк реле времени претерпел существенные изменения. На смену устаревших образцов электромеханических устройств пришли электронные цифровые таймеры.

Приборы, построенные на основе микропроцессорной технологии, обладают рядом преимуществ и широкими возможностями при подключении и эксплуатации.

Гибкая настройка, незамысловатое программирование, небольшие размеры и удобство коммутации нагрузки позволяют использовать таймеры электронные для управления различными видами технологического оборудования. Они стали неотъемлемой частью как в промышленности, так и в бытовом секторе.

P.P.S. Основным инструментом заработка в сети и не только является компьютер. Как придать ему надежность, сделав быстрым и бессмертным, а также ускорить его работу до 30 раз приводится в следующей рассылке: barabyn.ru/wp/computer.

Достоинства и недостатки подобной автоматики

Несмотря на то, что такие устройства облегчают управление электроприборами, у них есть недостатки, о которых нельзя не упомянуть. Если говорить о цифровых реле времени, то их стоимость достаточно высока. К тому же они требуют максимально точной настройки. Однако минимизация вероятности ошибки в циклах перекрывает недочеты. Иногда просто не остается иного выбора, как установить подобную автоматику.

Еще одним недостатком некоторые считают то, что довольно сложно разобраться, как подключить реле времени к магнитному пускателю. Однако здесь стоит не согласиться. По ходу сегодняшней статьи уважаемый читатель поймет, что на самом деле работа проста, нужно только уловить суть.

Контакты и обозначение на электрических схемах

Теперь – самое интересное, то, что максимально приближено к практическому применению.

Контактов в таких приставках всегда два – Нормально закрытый и Нормально открытый (НЗ и НО). Это относится и к ПВЛ-1, и к ПВЛ-2. Нормальное состояние – это исходное состояние, состояние схемы без питания.

То, что будет ниже, нужно чётко усвоить, если вы встречаете в своей работе такие приставки.

Схема подключения электронного таймера

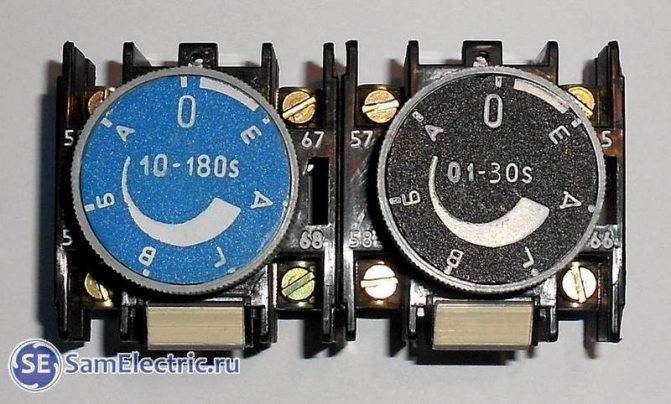

ПВЛ-1 – обозначение контактов с задержкой при включении на электрических схемах

Схема подключения электронного таймера

ПВЛ-2 – обозначение контактов с задержкой при отключении на электрических схемах

Видите дуги, которые как бы активизируют контакты? В “синих” реле (задержка включения) концы дуги обращены вправо, как у буквы “С“.

В “черных” реле (задержка отключения) концы дуги обращены влево, как у буквы “Э“.

Эти обозначения часто используются на принципиальных электрических схемах, в том числе и для обозначения контактов электронных реле.

Я придумал для себя мнемоническое правило, которое помогает легко запомнить функции приставок ПВЛ:

Задержка при включении: 1-С-синий

Задержка при включении: 2-Э-черный

Схема подключения электронного таймера

ПВЛ. НЗ контакты у них всегда слева, НО-справа

Вот сводная схема-таблица-плакат по приставкам (реле времени) ПВЛ, которую рекомендую распечатать и повесить у себя на рабочем месте:

Схема подключения электронного таймера

Плакат ПВЛ. Обозначение и функции

Что включает в себя программирование розетки?

Более детально стоит остановиться на методике программирования розетки с таймером:

  1. Для начала необходимо задать точное время. Чтобы это осуществить, нажимаем острым предметом на Clock, далее задаем текущий день недели (клавиша Week), часы (Hour) и минуты (Min).
  2. Обозначаем время включения – понадобится кнопка Timer. После нажатия на данную кнопку на дисплее высветится надпись On 1. Далее уже настраивается время выключения таймера. Установка времени также осуществляется клавишами Week, Hour и Min.
  3. Чтобы посмотреть, успешно ли зафиксировались задачи, необходимо на пару секунд задержать кнопку Timer.
  4. Окончив программирование, необходимо вновь нажать на клавишу Clock, тем самым переводя устройство в рабочий режим.

Стоит заметить, что программируемая розетка (инструкция к любой модели поставляется в комплекте) может осуществлять запланированные задачи только в режиме Auto. Если на приборе активирована функция Manual on, то аппарат будет действовать как простая розетка, а функция Manual off и вовсе выключает устройство.

Схема подключения электронного таймера

Что включает в себя программирование розетки?

Более детально стоит остановиться на методике программирования розетки с таймером:

  1. Для начала необходимо задать точное время. Чтобы это осуществить, нажимаем острым предметом на Clock, далее задаем текущий день недели (клавиша Week), часы (Hour) и минуты (Min).
  2. Обозначаем время включения – понадобится кнопка Timer. После нажатия на данную кнопку на дисплее высветится надпись On 1. Далее уже настраивается время выключения таймера. Установка времени также осуществляется клавишами Week, Hour и Min.
  3. Чтобы посмотреть, успешно ли зафиксировались задачи, необходимо на пару секунд задержать кнопку Timer.
  4. Окончив программирование, необходимо вновь нажать на клавишу Clock, тем самым переводя устройство в рабочий режим.

Стоит заметить, что программируемая розетка (инструкция к любой модели поставляется в комплекте) может осуществлять запланированные задачи только в режиме Auto. Если на приборе активирована функция Manual on, то аппарат будет действовать как простая розетка, а функция Manual off и вовсе выключает устройство.

Схема подключения электронного таймера

Настройка и программирование

В инструкции по эксплуатации режимы работы отображены в виде следующей таблицы:

Схема подключения электронного таймера

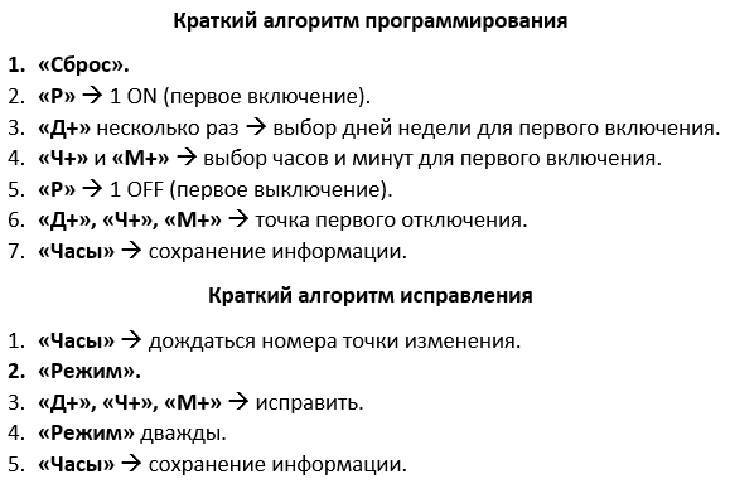

Особенности работы прибора и детальная инструкция по его программированию также изложены в руководстве. Поэтому есть смысл только визуально пояснить некоторые действия.

1. Нажать круглую кнопку ниже надписи «СБРОС».

Схема подключения электронного таймера

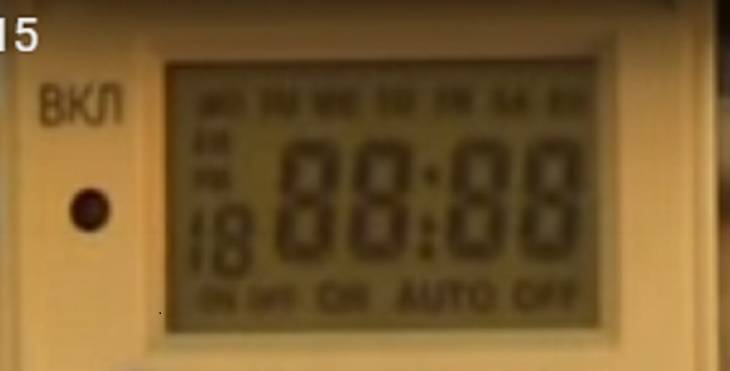

2. В течение около 8 с осуществляется опрос состояния составных частей устройства, на дисплее отображаются все допустимые символы и включается обратный отсчет.

Схема подключения электронного таймера

3. Установить 12-часовой или 24-часовой режим работы путем нажатия кнопки «Часы» и удержания ее около 5 с. На дисплее отобразится «AM» или «РМ, то есть половина дня или полный день.

Популярные статьи  подключение однофазного двигателя через конденсатор схема

Схема подключения электронного таймера

4. Удерживая кнопку «Часы», установить текущую дату и время посредством нажатия кнопок. «Д+», «Ч+» и «М+». После отпускания кнопки «Часы», кнопкой «Д+» выбрать текущий день недели. На дисплее — «МО», «TU», «WE», «ТН», «FR», «SA», «SU».

Схема подключения электронного таймера

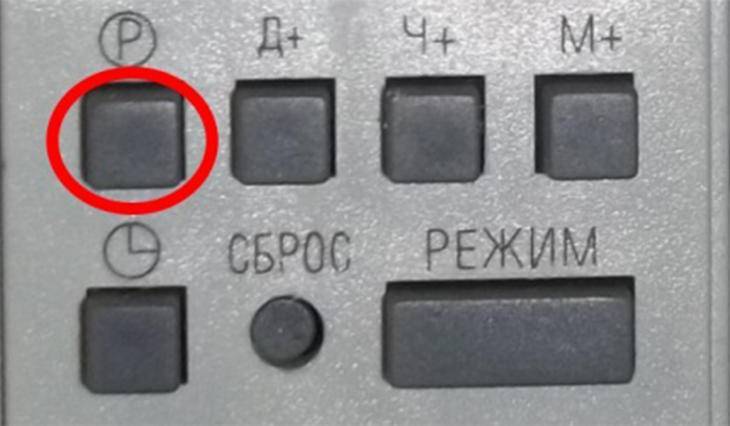

5. Установить первый цикл включения устройства, предварительно нажав кнопку «Р», установить дату и время, как в предыдущем пункте.

Схема подключения электронного таймера

  • 6. Для запоминания выставленных значений повторно нажать кнопку «Р».
  • 7. Программирование других циклов включения/выключения осуществляется аналогично. Всего имеется 16 циклов программирования.
  • 8. Клавишей «РЕЖИМ» выбрать один из 4-х режимов включения или отключения нагрузки.

Схема подключения электронного таймера

Как подключить реле времени и контактор

Чтобы увеличить логику работы, вместе с реле времени применяют контактор в связке с электромагнитным пускателем. Если подается напряжение на это устройство, то в нем будет соединена одна пара проводов для каждой линии, если нет — то другая.

Иначе говоря, коммутация в контакторе происходит по принципу – 1 вход и 2 выхода. В случае подачи напряжения на управляющую линию, соединяются вход и первый выход, при его отсутствии – вход и второй выход.

Контакторы могут обладать множеством линий, на каждой из которых находится по 2 контролируемых, исходящих клеммы.

Кроме этого, существует и одно позиционный класс включающего оборудования – оно используются в схемах с большой нагрузкой, когда параметры потребителя превышают возможности управляющего устройства. Нагрузку подключают к контактору, а пускатель которого, в свою очередь, к контролеру. Используется подобная связка, к примеру, чтобы подключать электрический котел к реле времени.

Схема подключения электронного таймера
Схема подключения большой нагрузки к реле времени

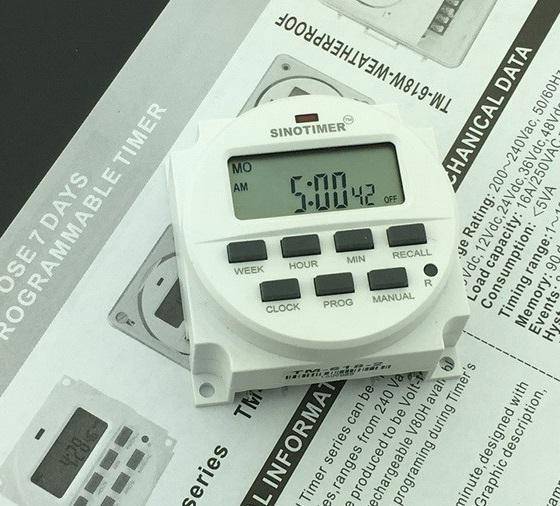

Таймер суточный недельный

Прибор, работающий по предварительно составленной программе. Используется для управления процессами в системах автоматики, как в быту, так и на производстве.

Принцип действия таймера

Такой программируемый таймер позволяет управлять нагрузкой как в суточном, так и недельном режимах . Можно выбирать подходящие временные промежутки, а также произвольное количество включений и отключений (хороший показатель не менее 200). Современные таймеры «знают, что такое выходные и будничные дни».

Ну, вот, вкратце мы сказали об этом приборе, а теперь перейдём к теме его употребления в паре с электрическим котлом для обогрева помещения. Всё дело в том, что существует дневной и ночной тарифы на использования электроэнергии гражданами Украины. И ночной – это льготный тариф (с 23:00-7:00). И если ваш электрический котёл работает в паре с таймером, то вы легко можете запрограммировать его на разный режим работы в дневное, вечернее и ночное время. Например, если днём вас нет дома (вы на работе, дети в школе, садике), программа таймера переключит ваш котёл на нужный вам минимум. А к моменту вашего возвращения домой, другая команда переключит котёл на подходящий вам максимум. Опять же, за ночь квартира (дом) успеет хорошенько протопиться. Логика ясна и понятна, и экономия ваших средств, так сказать, налицо. Но могут сказать, и совершенно справедливо, что сейчас есть электрические котлы с встроенным таймером. Да, это так, но… бывают разные ситуации.

Ситуации.

Например, у кого–то уже есть электрический котёл (без таймера) и срок эксплуатации котла далеко ещё не истёк, да и вообще, владельца всё устраивает, «вот только бы таймер ещё добавить». Или, кто–то имея электрический котёл со временем планирует перейти на газовое отопление, а сейчас хочет воспользоваться льготным тарифом. Тоже вариант. Также электрический котёл прекрасно может служить в качестве резервного источника тепла, мало ли что. Все такие ситуации как раз и требуют для своего решения такой прибор, как недельный таймер (суточный).

О чём можно ещё упомянуть?

Возможно, не лишним будет сказать, где ещё может употребляться этот прибор. А он может употребляться в управлении осветительными приборами, холодильными установками, вентиляционным оборудованием и др., тогда, когда их работу нужно регламентировать временными рамками (промежутками). И, как мы уже сказали выше, этот прибор может вполне употребляться и на производстве.

Примечание.

Хорошие таймеры имеют автономное электропитание для поддержания работоспособности программы, на случай пропадания напряжения, а также автоматический переход на летнее и зимнее время. Поэтому, если вы решили купить суточный/недельный таймер, то вы уже знаете на что ориентироваться.

Нужен совет! Как правильнее и лучше, с точки зрения удобства пользования, подключить электрокотел 4,5 кВт, по 1 или 2 схеме? Контактор — » > ВН — выключатель нагрузки на 32А, ИЕК. Розетка с таймером Feron TM50 16A, 3500W.

П.С. Все — автоматы, УЗО и т.п., стоят во вводном щитке, здесь идет речь только о подключении котла.

Мне эта нравится,только я бы до

Первая схема, только вместо ВН-32, поставьте для защиты катушки контактора АВ 1А.

И такой момент. От кабеля 2х4 подключена розетка на 16А, а следовательно автомат на кабель 2х4 тоже должен стоять не более 16А.

ВН, потому что будет использоваться как выключатель, просто для того что бы не дергать вилку из таймера каждый раз. А автомат щелкать туда-сюда, не желательно. Наверное последовательно добавлю автомат, но на 1А это экзотика и . цена.

Ну в принципе да, не обратил внимание, спасибо!! А как быть?

Таймер для управления насосом Меандр занимательная электроника

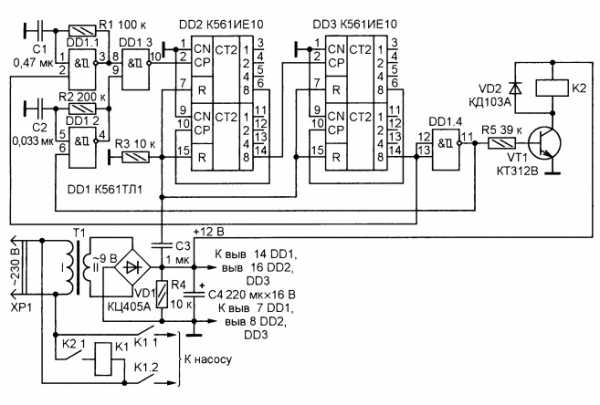

Устройство, схема которого пока­зана на рисунке, периодически формирует на выходе (на выводе 11 микросхемы DD1) импульсы положи­тельной полярности. Оно содержит два работающих поочерёдно ИС-генератора (на элементах DD1.1 и DD1.2), коммутатор на элементе DD1.3, последовательную цепь из четырёх счётчиков микросхем DD2, DDЗ, инвертор на элементе DD1.4 и электронное реле на транзисторе VТ1 и электромагнитном реле К2, управ­ляющее работой магнитного пускате­ля К1. Длительность импульсов (Твкл) и пауз между ними (Твыкл) зависит от частоты формируемых генераторами импульсов и используемых выходов счётчиков и может регулироваться в широких пределах.

Популярные статьи  схема подключения счетчика

Схема подключения электронного таймера

С подключением устройства к сети на выходе выпрямителя VD1 появляет­ся постоянное напряжение питания и благодаря цепи R3C3 счётчики микросхем DD2, DD3 устанавливаются в нулевое состояние. При этом на выхо­де инвертора DD1.4 появляется уро­вень лог. 1 и генератор на элементе DD1.2 включается в работу. Одно­временно открывается транзистор VT1, срабатывает реле К2 и своими контактами К2.1 подключает к сети обмотку магнитного пускателя К1, в результате чего тот тоже срабатывает и контактами К1.1, К1.2 подключает к сети нагрузку. С выхода элемента DD1.3 импульсы с частотой следова­ния этого генератора поступают на вход CN (вывод 2) первого счётчика микросхемы DD2. Начинается отсчёт времени Твкл.

С появлением лог. 1 на выходе счётчика (вывод 14 DD3) уровень лог. 1 на выходе элемента DD1.4 сме­няется уровнем лог. 0, транзистор VТ1 закрывается, обесточивая реле К2, оно отпускает и разрывает цепь пита­ния магнитного пускателя К1, кото­рый, в свою очередь, выключает на­грузку. Одновременно включается генератор на элементе DD1.1, на вход CN первого счётчика микросхемы DD2 начинают поступать импульсы с частотой этого генератора — начина­ется отсчёт времени Твыкл по оконча­нии которого всё повторяется с нача­ла.

На практике устройство четвёртый год используется для управления по заданному циклу водяным насосом производительностью 2500 л/ч, отка­чивающим воду из скважины с деби­том 300 л/ч. Для указанных на схеме номиналов элементов R1, R2, С1 и С2 насос включается на время Твкл = 151 с = 2 мин 31 с, откачивает около 130 л воды в накопительную ёмкость, а затем отключается на время Твыкл = 27 мин, в течение которого в скважи­не накапливается вода. Необходи­мость управления насосом с таким циклом вызвана тем, что без омывания водой насос выходит из строя. Питается устройство от нестабилизированного источника, содержащего понижающий трансформатор Т1 с вто­ричной обмоткой напряжением 9 В и выпрямительный мост КЦ405А. Для управления пускателем К1 применено реле К2 с обмоткой сопротивлением около 700 Ом и номинальным напря­жением 12 В.

Где можно использовать?

Управление электроприборами

Сюда входят практически любое электрооборудование: домашняя бытовая техника, отопление, водяные насосы для полива, аквариумное оборудование, подогрев и освещение вольеров с животными. Назначайте интервалы включения-выключения, автоматизируя процесс, и в некоторых случаях даже получайте значительную экономию электроэнергии.

Включение и выключение света

Настроив розетку с таймером на определенный интервал времени, можно не беспокоиться о включении света во дворе в темное время, и его дальнейшего отключения утром. Розетка с электронным таймером сделает все за вас. Также она не заменима при длительном отсутствии хозяев. Освещение в доме отпугнет грабителей, создавая видимость присутствия людей.

Управление сельскохозяйственной деятельностью

Розетка с механическим таймером актуальна для владельцев дачного участка, огорода, теплиц. Автоматический полив через заданный промежуток времени освободит массу вашего времени. Так же можно настроить подачу воды или света для животных, если имеется ферма.

Как работает реле времени?

Принцип работы всех реле одинаков. Обобщенно его можно представить так: условный «часовой механизм» в определенный промежуток времени производит соединение контактов, обеспечивая прохождение тока к нагрузке. Оно поддерживается определенный период, затем происходит разрыв линии.

У таких реле есть и другое название – электрический таймер. В качестве измерителя времени работы может применяться пружинный, моторный, пневматический, электромагнитный или электронный механизм. Реже распространены тепловые варианты контроля периода срабатывания, применяемые сейчас только в схемах защиты электрооборудования.

Схема подключения электронного таймера

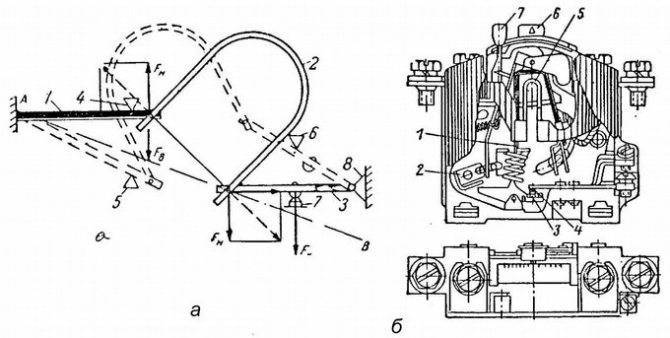

Устройство теплового реле времени

В любом виде контролирующих таймеров, в той или иной степени, можно регулировать и устанавливать значения времени, управляющие работой реле, и долговременность его функционирования.

Подключаем реле времени к магнитному реле

Подобная коммутация применяется при необходимости запуска электродвигателя или другого мощного оборудования. Ведь само реле времени не способно выдержать более 16 А. Для начала необходимо закрепить оба устройства так, чтобы фиксация была максимальной, а расположение не имело отклонений более чем на 10 градусов. Сама коммутация должна выглядеть следующим образом.

На РВ имеется 5 пронумерованных контактов – два сверху и 3 снизу. Фазный провод одновременно идет на клеммы 1, 4 и один из выводов группы магнитного пускателя. Выход из контакта 5 направляется на катушку. Именно она отвечает за срабатывание магнитного пускателя.

Траектория нулевого провода – клемма 2, вторая сторона катушки и нагрузка. Конечно, РВ могут отличаться одно от другого. На рисунке ниже можно увидеть немного другой способ коммутации.

Схема подключения электронного таймера

Разобравшись, как подключить реле времени к пускателю, можно переходить к освещению. Рассмотрим этот вопрос подробно.

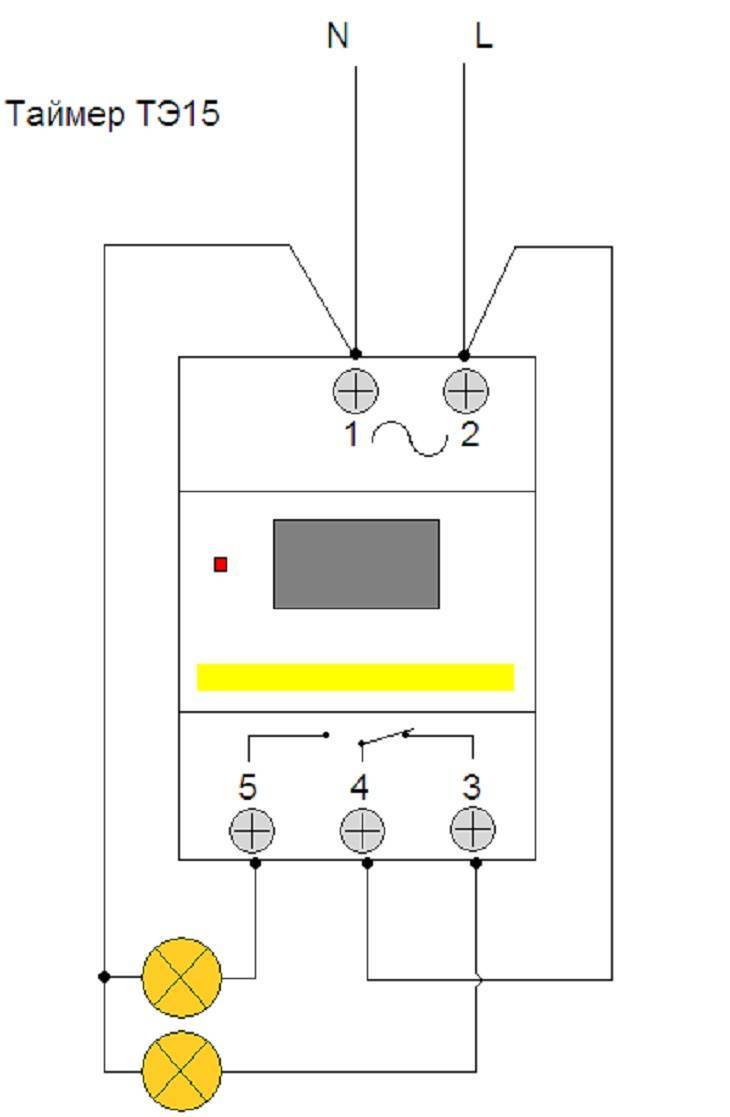

Технические характеристики таймера ТЭ15

Параметр Значение
Номинальное рабочее напряжение, В 230
Диапазон рабочего напряжения, В 180…264
Номинальная частота питающей сети, Гц 50
Число программ включения/отключения 8
Минимальный интервал установки времени работы программы, мин 1
Коммутационная способность 16 А/250 В переменого тока при cos j = 1; 8 А/250 В переменного тока при cos j = 0.5
Резервный источник питания Аккумулятор
Точность хода ± 2 секунды в сутки при +20°С
Степень защиты IP 20
Резерв хода 150 часов
Механическая износостойкость, циклов ВО, не менее 107
Электрическая износостойкость, циклов ВО, не менее 105
Потребляемая мощность, не более, Вт 5
Способ установки монтаж с фиксацией на DIN-рейку 35 мм
Габаритные размеры, мм 82х36х66
Масса, кг 0.150
