Укладка силового кабеля

Содержание

Как сделать ввод в дом

При прокладке электрокабеля подземным способом правила запрещают подводить его в дом под фундаментом. Это относится и к малозаглубленным ленточным фундаментам. На этапе строительства предусматривают для подведения коммуникаций закладной элемент из отрезка трубы, выступающего на 60 см с обеих сторон.

Трубу используют асбоцементную или металлическую.

Труба асбестоцементная БНТ

Диаметр выбирается больше в 4 раза от сечения подводного кабеля. Место вставки трубы герметизируют раствором или строительной пеной.

При отсутствии закладной трубы сверлят отверстие и устанавливают подходящую трубу с учетом тех же требований.

Чтобы не нарушать монолитность фундамента на даче, допускается поднять кабель над землей, пропустив в стальную трубу. Кабель выводят на уровень вводного шкафа и устанавливают закладной элемент в стене аналогичным способом.

Правильный выбор кабеля для выполнения работ и четкое соблюдение требований является основой безопасной и продолжительной эксплуатации подводящей магистрали.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

заклепки;
саморезы;
специальный клей;
винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

переходники;
соединители L- или Т-образной формы;
заглушки кабель-канала;
углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

компьютерные;
силовые;
телевизионные;
телефонные;
слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

Долговечный результат.
Безопасность и практичность.
Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
Эстетически привлекательный внешний вид.
Экономичность.
Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

простая система монтажа;
высокий уровень пожарной безопасности;
большой выбор цветовых решений;
наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

облегченный вес конструкции;
устойчивость к коррозийному воздействию;
простая система фиксации;
для монтажа крышки не требуется использование инструмента;
доступная стоимость;
высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
не требуется особый уход;
материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Точное нахождение размеров траншеи для прокладки кабелей

Если вам необходимо прокладывать силовую линию под дорогами, а также иными естественными и искусственными препятствиями, глубину залегания провода повышают до 1,1 метра вне зависимости от его типа. Допускается и большая глубина – например, при горизонтальном бурении. При организации пересечений двух силовых линий под землей, а также при пересечении других инженерных коммуникаций стоит соблюдать расстояние в 1 метр между ними, либо 30 см при условии, что линии оснащены дополнительной изоляцией и защитной оболочкой из твердых строительных материалов.

Если вам требуется прокладка кабеля, Москва станет местом, в котором понадобится создавать множество линий, идущих в одном направлении. Если их количество не превышает 10, суммарная мощность 1 МВт, а напряжение – 100 кВ, можно использовать стандартные траншеи. В противном случае применяются исключительно бетонированные тоннели. Параметры траншей, предназначенных для укладки нескольких кабелей, приведены в таблице ниже:

Особенности при определении размеров траншеи для прокладки кабеля

Если вы собираетесь прокладывать силовую линию достаточно высокой мощности, вам стоит обратить внимание на углы поворота траншеи. Сравните их со стандартными параметрами, указанными производителем провода – если значения не являются допустимыми, стоит пересмотреть план организации подземной линии

Если напряжение кабелей является достаточно высоким (более 10 кВ), вам также стоит предусмотреть формирование а траншее разделительной прослойки, предотвращающей контакт проводов – она состоит из изоляции, а также плотных строительных материалов.

Когда формируется ввод на территорию объекта, кабель может залегать на меньшей глубине – 0,5-0,6 метра в точке подключения. При этом он соединяется с электрической установкой при помощи специальной муфты, а также распределительного оборудования – например, щитка. В нем можно не только осуществлять обесточивание системы, но и проводить измерение петли фаза-ноль, а также иные электрические испытания.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости выполнения электромонтажных работ.

Некоторые особенности прокладки

Провода или электрокабели могут укладываться рядами поштучно, пучками, пакетами и многослойно. При укладке проводов рядами в один слой рекомендуемый зазор в свету между соседними проводами составляет пять миллиметров. При укладке пучками или пакетами зазор увеличивается до 20 мм, при многослойной укладке допускается полное отсутствие зазора.
При укладке проводов пучками, необходимо следить, чтобы в одной связке было не более двенадцати проводов, при этом диаметр одного пучка не должен превышать 10 см.

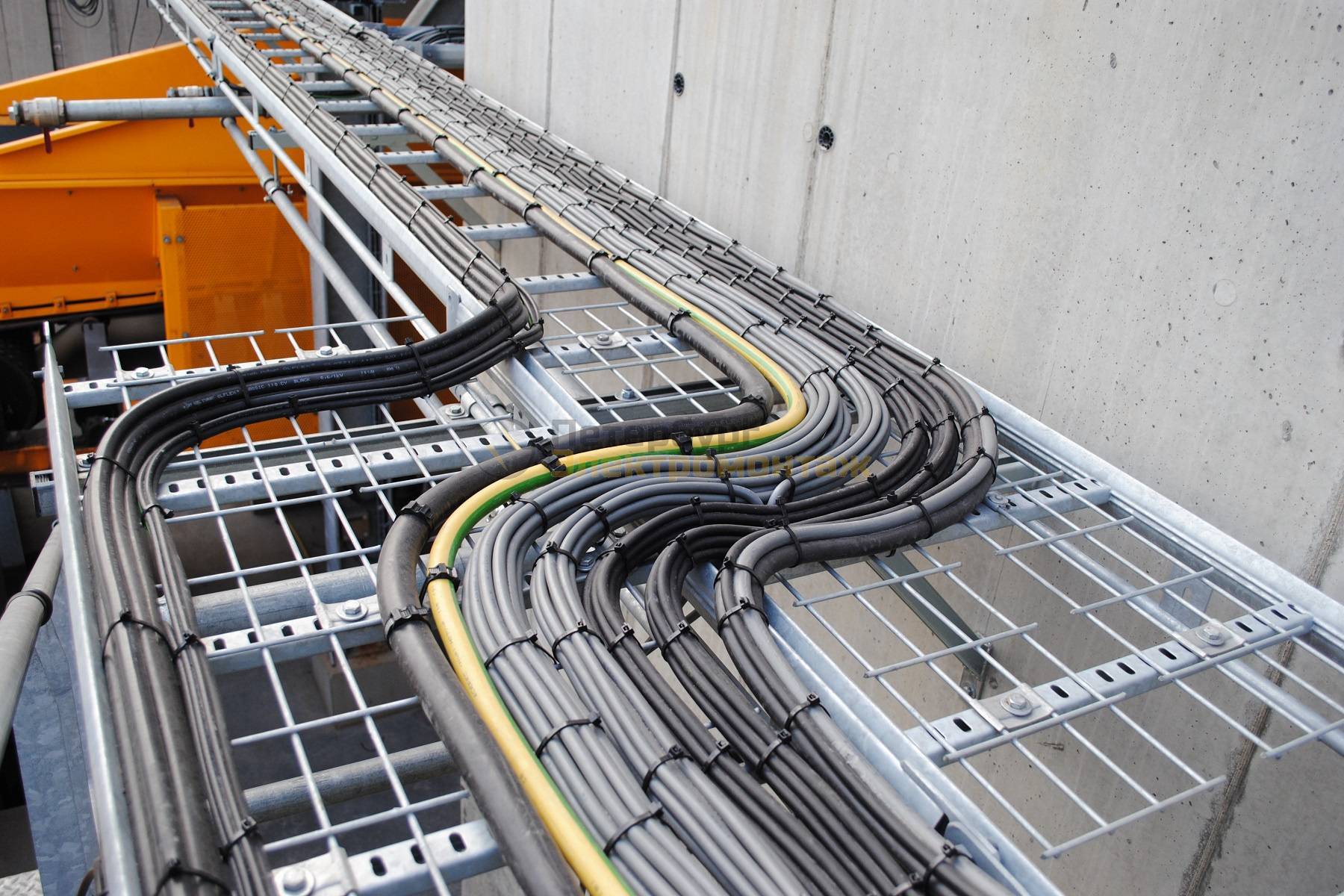

При горизонтальной укладке проводов на кабельные лотки рекомендуется увязывать их в пучки с шагом не менее 4,5 метра. При этом на прямолинейных горизонтальных участках допускается не увязывать провода в пучки вообще. При вертикальной укладке проводов в монтажные короба минимальный шаг увязки составляет 1 метр.
После того как металлоконструкция кабеленесущей трассы набрана и закреплена к перекрытиям здания специальным шнуром измеряют длину трассы для мерной резки электрокабелей и проводов. После резки провода группируются в пучки, бандажируются и оснащаются маркировочными бирками. После укладки в лотки и короба и соединения электрических проводов в единую цепь проверяется непрерывность «фаза-нуль» и омметром контролируется сопротивление изоляции.
Укладка проводов в кабельные лотки и короба должна проводиться при определенном температурном режиме. При температуре окружающей среды от -15°C и выше допускается прокладка кабелей без их предварительного прогрева. В температурном диапазоне -40…-15°C перед укладкой кабели и провода необходимо предварительно прогреть. При температуре воздуха -40°C и ниже укладку кабелей производить запрещено.
Электрокабели и провода укладываются в электротехнические короба с запасом по длине, необходимым для компенсации температурных деформаций и возможных смещений почвы. Запас электрокабеля должен быть уложен прямолинейно. Укладка запаса кольцами или витками не допускается.
При открытой укладке кабелей и проводов в пластиковых или металлических кабельных коробах следует учитывать их возможный нагрев под воздействием солнечного излучения. В этом случае дополнительно предусматриваются солнцезащитные экраны.
Любая кабельная линия должна быть максимально целостной (прокладываться целыми строительными длинами), то есть иметь минимальное количество соединительных муфт.
Электрокабели независимо от конструктивного исполнения опор должны крепиться в конечных точках, у соединительных или концевых муфт и на поворотах магистрали. Прямолинейные участки кабельной трассы рекомендуется крепить с шагом 1,0-1,5 метра. При прокладке проводов пучками, шаг крепления может быть увеличен до 8-10 метров.
Монтаж электрокабеля должен предотвращать возможные деформации от:• собственного веса кабеля;• механических напряжений, которые возникают от циклического нагрева и охлаждения;• магнитных взаимодействий, возникающих при коротких замыканиях.
При пересечении кабельной трассы с трубопроводом, расстояние между кабельными лотками и трубопроводом должно составлять не менее 5 см. В случае их параллельного расположения минимальное расстояние увеличивается до 10 см. Если по трубопроводу транспортируется газ или горючая жидкость, наименьшее расстояние до кабельного лотка принимается равным 25 см.

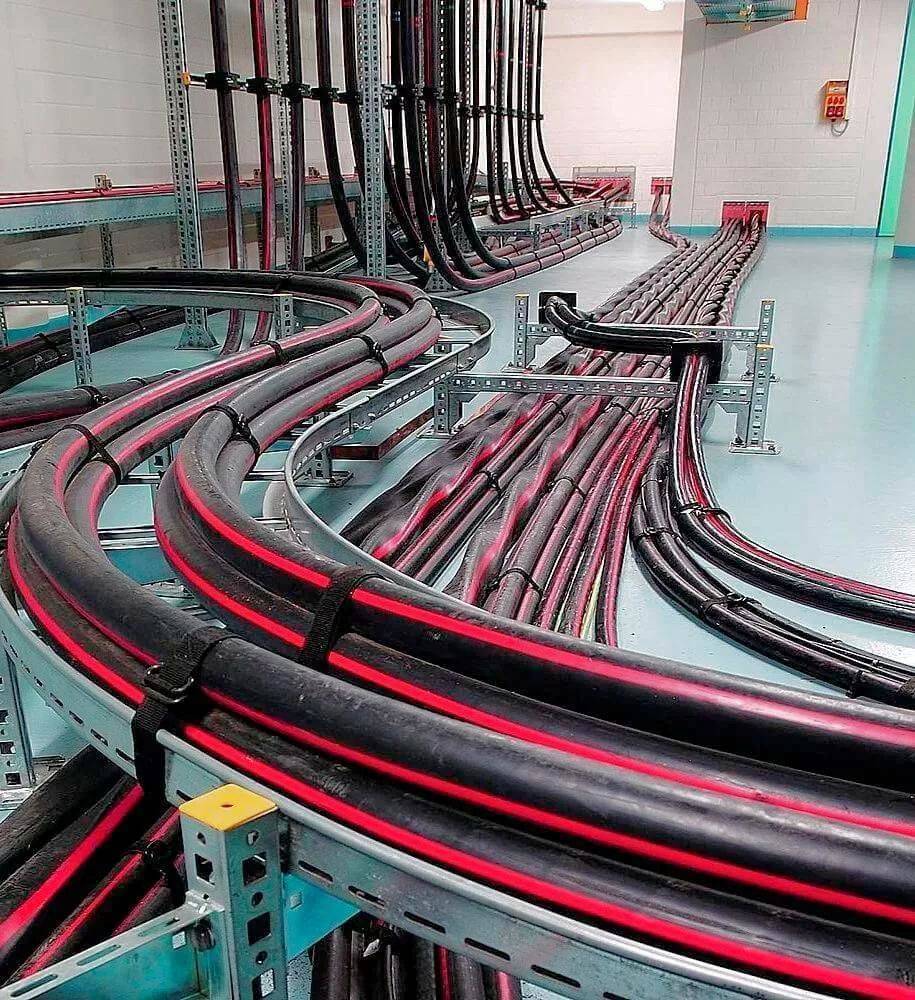

При прокладке электрических проводов в кабельный лоток для удобства их обслуживания в дальнейшей эксплуатации, а также в целях естественного охлаждения рекомендуется заполнять не более 50% объема электротехнического короба.
При организации кабельной трассы с помощью кабельных лотков и коробов следует следить, чтобы при монтаже отдельные элементы имели между собой надежный металлический контакт, поскольку обычно заземляется только начало и конец кабеленесущей системы (или одного ответвления).
Кабельные лотки и короба монтируется на высоте не менее двух метров от пола или обслуживаемой площадки. В помещениях, где может работать только специально обученный персонал (например, в электропомещениях), допускается монтаж металлических лотков на любой высоте.
Метод установки электротехнических коробов и лотков должен исключать возможность накапливания в них влаги. Для открытой прокладки кабеля и проводов обычно используют короба со съемной крышкой, чтобы обеспечить свободный доступ. Для скрытой проводки допускается использование труб и «глухих» коробов для проводов.

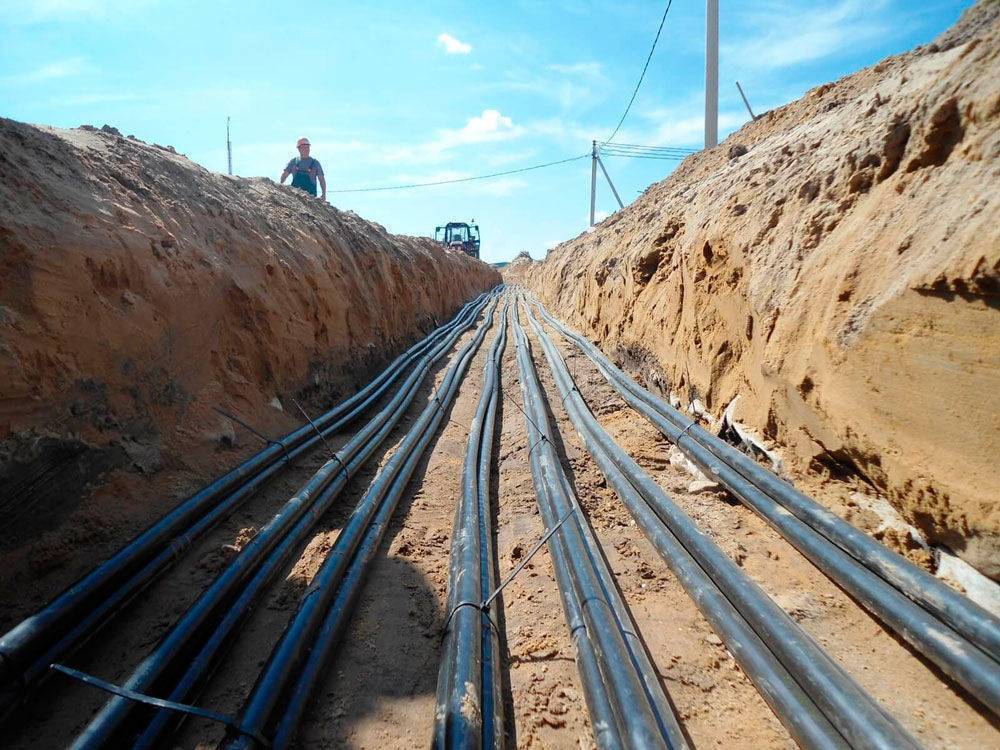

Правильная укладка кабеля

Сам кабель укладывается в траншею “змейкой”.

В СНиП 3.05.06-85 оговорено, что кабели в траншеях следует укладывать с запасом в 1-2%. Этот запас как раз-таки и обеспечивается змейкой.

Только не переборщите с изгибами.

Ошибка №7
А вот делать запас в виде колец не допускается.

Зачем вообще нужны эти лишние изгибы? Как оказывается, вовсе не для аварийного ремонта. Если КЛ уложить в идеально ровную прямую линию, то температурные деформации, которые будут сопровождать работу КЛ, рано или поздно повредят ввод.

Ошибка №8
До укладки и после укладки, не забывайте про испытание изоляции кабельных жил мегометром.

Как это правильно сделать читайте в отдельной статье.

Сверху уложенного кабеля опять засыпается небольшой слой песка.

Проект трассы подземного кабеля

План трассы от столба к строению владелец получает вместе с проектом подключения к электросетям, а вот разводку по участку к бане, гаражу и другим объектам он выполняет самостоятельно. Самым экономным вариантом является прокладка кабеля по прямой, но в реальности это редко осуществимо, так как придется обходить различные препятствия. При разработке плана разводки подземного кабеля по участку необходимо выполнять следующие правила.

По возможности исключить пересечение с другими коммуникациями. Если удается этого сделать, то кабель без защитной оболочки необходимо располагать на расстоянии не ближе 0.5 м от газовых, водопроводных и канализационных труб. При укладке проводника в кожух это расстояние сокращается до 0.25 м. При пересечении с другим электрическим кабелем этот параметр составляет 15 см.
Необходимо обходить места парковки автомобилей и заезда автотранспортной техники. Если это условие соблюсти не удается, то необходимо увеличить глубину траншеи или пропустить кабель через защитный футляр. Крупные деревья и кустарника следует обходить стороной. При прохождении трассы вдоль фундамента расстояние от него должно быть не менее 60 см.

В итоге план прокладки кабеля будет соответствовать ломаной линии, а не прямой. Разметку траншеи лучше всего выполнять струйкой песка или колышками. После подготовительных работ необходимо еще раз проверить план на соответствие нормам и перенести его на бумагу, с привязкой ко всем объектам на участке и подземным коммуникациям.

Этот чертеж впоследствии пригодится при строительстве новых объектов, перепланировке участка, а также в случае возникновения необходимости проведения ремонта подземной линии электропередачи, что может случиться при несоблюдении технологии прокладки электрического кабеля в земле или в других форс-мажорных обстоятельствах. План разработан, перенесен на бумагу — пора приступать к основным работам!

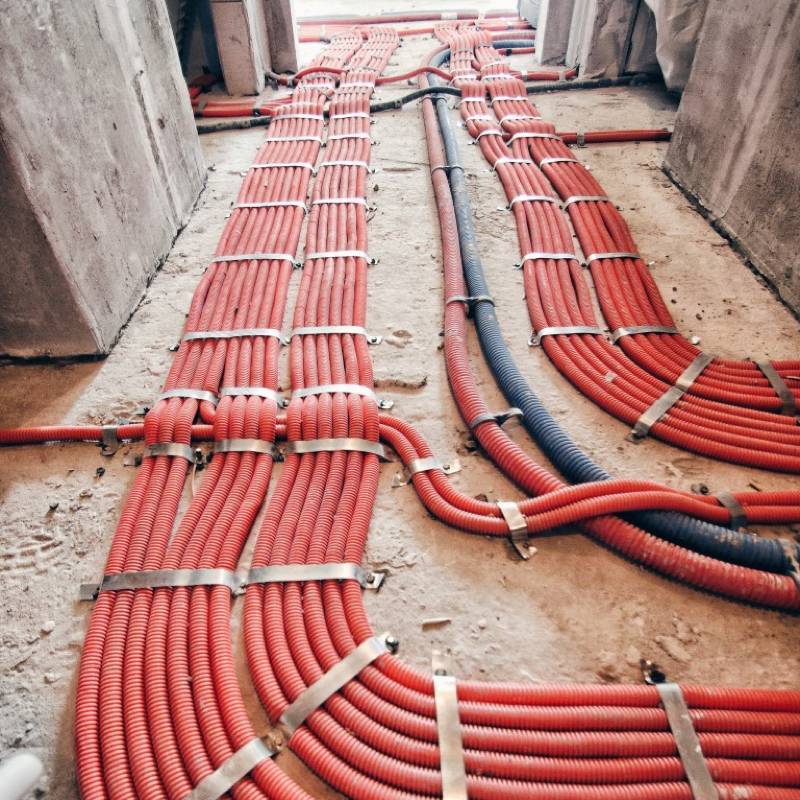

Комбинированный вариант электрики

Однако не нужно брать за аксиому все вышесказанное и монтировать у себя в квартире электрику только по потолку, либо только по полу.

Весьма распространен вариант комбинированного решения данного вопроса. Часть проводов пускается поверху, а часть по низу.

Иногда в равной степени, иногда нет. Причиной этого может быть очень большой объем и разветвленность всей архитектуры проводки.

Если у вас в электрощитке не менее двух или трех десятков модульных аппаратов защиты, и при этом есть еще слаботочный щит, то при монтаже всего этого хозяйства по полу, вы получили бы огромнейший шлейф проводов.

Чем он шире, тем выше вероятность перехлестов и пересечения гофр между собой. Такие пересечения не есть хорошо. А в некоторых случаях даже могут привести к увеличению толщины стяжки.

Поэтому здесь идеальным решением будет комбинированный вариант. Небольшое количество гофр (в первую очередь слаботочку) можно пустить по потолку.

А силовые провода уложить в стяжку.

Также по потолку в будущем можно будет пускать дополнительные линии, которые вы изначально и не планировали, например на систему кондиционирования.

Укладка кабеля в земле в трубах

Все вышеизложенное касается прокладки бронированных кабелей. Однако из-за их высокой стоимости чаще всего применяют метод с укладкой в землю привычных марок без всякой брони ВВГ, АВВГ и им подобных.

Здесь применяется защита в виде труб:

металлических

ПНД

двустенных гофрированных (DKC 121950 или Промрукав)

В последних могут закладываться как эл.кабели, так и сетевые и телекоммуникационные.

Ошибка №13
Полипропиленовые и канализационные категорически запрещены, также, как и металлорукав.

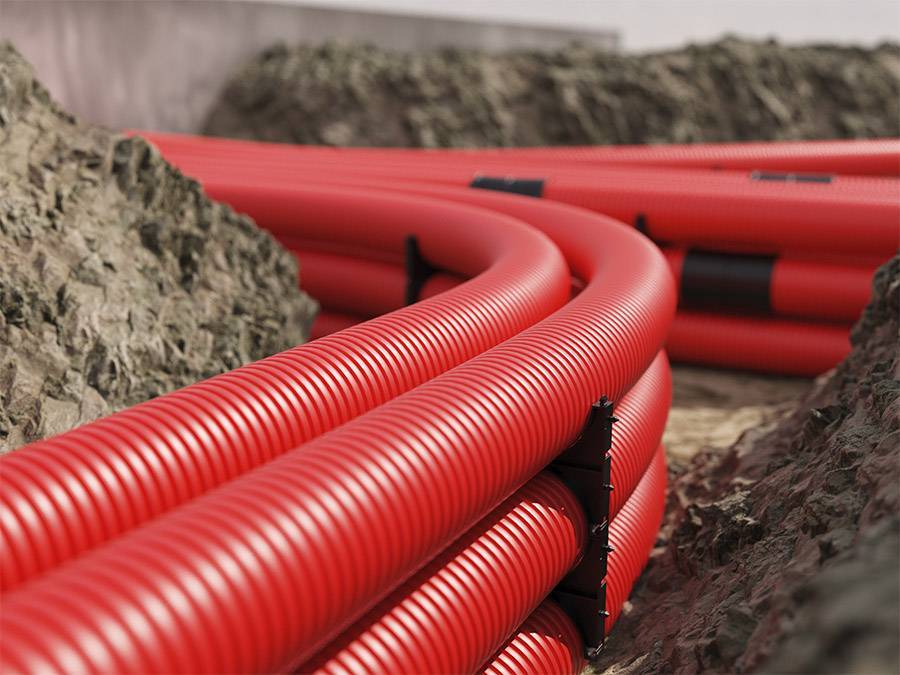

Для силовых кабелей 0,4кв применяют гофрированную трубу красного или черного цвета. Для слаботочки – синего.

Такая гофра по своим свойствам гораздо лучше асбестовых труб, широко применяемых ранее.

Трубы делятся по степени сопротивления сжатию. И способны выдерживать давление в несколько сотен кН.

Одев специальные уплотнительные резинки, отрезки таких гофротрубок можно соединять между собой муфтами.

Степень защиты соединения – IP67!

Коэффициент заполнения кабеля в трубе и гофре должен быть 1,4. Что это означает?

Ошибка №14
Диаметр гофры или трубы должен быть таким, чтобы кабель в нем занимал не более 40% всего пространства.

При этом обратите внимание, что не все ПНД трубы одинаково полезны для подземной прокладки кабельных линий. Подавляющее большинство из них являются трубами для холодного водоснабжения с рабочей температурой до 40С

А некоторые кабели в нормальных режимах при максимуме нагрузок нагреваются до 90С! Вот соответствующие письма и документы о запрете ПНД труб от Россетей и Росстандарта.

Правда относится это в первую очередь к высоковольтным КЛ, поэтому для вашего частного домика в принципе мало что меняется, можете использовать.

В каких случаях еще применяют трубы? Например, в тех, когда нет физической возможности выполнить определенные требования и нормативы минимальных расстояний:

при прокладке в непосредственной близости от деревьев или сквозь них

#gallery-8 {
margin: auto;
}
#gallery-8 .gallery-item {
float: left;
margin-top: 10px;
text-align: center;
width: 100%;
}
#gallery-8 img {
border: 2px solid #cfcfcf;
}
#gallery-8 .gallery-caption {
margin-left: 0;
}
/* see gallery_shortcode() in wp-includes/media.php */

сближении или пересечении с трубопроводами или другими эл.сетями

В таких стесненных условиях допускается уменьшение расстояния, но с обязательным применением труб. Они защищают:

от механических воздействий и ударов

от блуждающих токов

от агрессивных почв

от грызунов

При большой протяженности трассы (десятки метров), затягивать кабель в трубу лучше всего специальной протяжкой с кабельным чулком.

А чтобы эту протяжку засунуть во внутрь, воспользуйтесь пылесосом и крепкой веревочкой. Веревка будет веселей затягиваться, если на ее конец прикрепить кусок пробки или целлофановый пакет.

Ошибка №15
При стыковке металлических отрезков трубы, ни в коем случае не применяйте сварку, если кабель уже затянут во внутрь.

В этом случае лучше использовать резьбовые соединения, либо затягивать ввод в изначально прямой отрезок, а затем выгибать его трубогибом.

2.3.146

Прокладка кабельных линий по каменным,
железобетонным и металлическим мостам должна выполняться под пешеходной частью
моста в каналах или в отдельных для каждого кабеля несгораемых трубах;
необходимо предусмотреть меры по предотвращению стока ливневых вод по этим
трубам. По металлическим и железобетонным мостам и при подходе к ним кабели
рекомендуется прокладывать в асбестоцементных трубах. В местах перехода с
конструкций моста в грунт кабели рекомендуется прокладывать также в
асбестоцементных трубах.

Все подземные кабели при прохождении по металлическим и
железобетонным мостам должны быть электрически изолированы от металлических
частей моста.

Прокладка кабеля по кровле: выбор, монтаж, кабель для обогрева

Необходимость прокладки электрического кабеля по крыше чаще обусловлена отсутствием иной возможности подвести его под землей. Еще чаще этим способом пользуются связисты, так как прежние кабельные каналы, уже не вмещают новые телевизионные и интернет провода.

Согласно п. 2.1. 75 Правил установки электрокабеля (ПУЭ) прокладка кабеля непосредственно по кровле категорически запрещена. Однако существует исключение, где подача электроэнергии для новых строительных объектов и старых зданий необходима, поскольку к ним отсутствуют стандартные коммуникационные каналы. В этом случае разрешен только ввод силового кабеля на крышу и его ответвления.

Способов ввода только два:

по стене задания с заходом на кровлю строго в металлической трубе;
с подстанции, ЛЭП или другого здания по воздуху.

В последнем случае для жесткости, он натянется по металлическому тросу. Он в свою очередь крепиться на жесткое основание к стене на анкер или прямо на мачту (стальную опору для проводов).

Трос это металлическая либо оцинкованная проволока диметром от 3 до 8 мм. Соединение или же разветвление провода идущего над крышей, осуществляется с помощью разветвительных коробок.

Сами провода скрепляют методом отпресовки, сварки либо специальными винтовыми зажимами.

Причем от точки входа до ввода он должен проходить на металлических опорах по изоляторам в открытом виде на высоте 2.75 метра над кровлей.

При запуске провода через стенки конструкций крыш, в особенности деревянных, его дополнительно замуровывают цементно-асбестовым раствором. На концах трубок можно использовать герметик.

На заметку: Кабель, предназначенный для ввода в здание через его крышу недопустимо пропускать непосредственно через кровлю, так как будет нарушена гидроизоляция. Так же рекомендуется использовать преимущественно горизонтальный ввод, так дополнительно обеспечивается защита от трения.

Частные случаи прокладки электрокабеля на крыше

Монтаж открытого электрического силового кабеля на крыше, имеющего сечение менее 16 мм², как было уже указано со ссылкой на п. 2.1. 75 ПУЭ недопустим. Среди способов укладки в п. 2.3 Правил, также нет упоминания о монтаже проводки свыше этой нормы. Приведенное правило справедливо для силовых линий электропередач, с напряжением до 1 000 Вт.

В то же время низковольтный греющий кабель вполне допустимо и даже необходимо применять там, где образуются наледи. Это позволит не повредить карниз крыши, а главное уберечься от непроизвольного схода большого количества снега. Постепенно нарастает нагрузка, снежная глыба и сосульки создают опасность особенно для людей.

В последнее время возможности прокладки кабеля связи ограничены пропускной способностью внутренних каналов. Это приводит к разветвленной паутине проводов различных провайдеров на крышах многоэтажных домов. Их монтаж имеет также свою специфику.

На заметку: Существуют особенности прокладки силового кабеля в скатных крышах. У данной проблемы есть еще один аспект, кровля, как и крыша, могут быть разными, в том числе и скатными, из горючих материалов, например, дерева. Существует разница между понятиями кровли и крыши в целом, так как в последнем случае может подразумеваться и чердачное помещение скатных крыш.

После ввода электрокабеля в объект, он неизбежно проходит по чердаку крыши, разумно предположить, что вышеуказанными правилами также регламентируются условия дальнейшего монтажа. Это отельная специфика и мы не будем здесь ее рассматривать. Скажем лишь, что согласно правилам, кабель должен быть в защищенной несгораемой оболочке (металлорукав) закрепленным на металлических хомутах, и проходить по чердаку крыши исключительно в открытом виде.

Прокладка слаботочного кабеля

К категории слаботочных относятся все неэлектрические кабели. Они предназначаются для передачи энергии и сигналов в стационарных установках или специальных сетях. Они являются неотъемлемой частью современных инженерных коммуникаций в зданиях и различных сооружениях. Прокладка слаботочного кабеля осуществляется в соответствии с нормативными документами и требованиями безопасности.

Кабели данного типа используются для следующих целей:

диспетчеризация;
пожарная сигнализация и охрана;
системы видеонаблюдения;
телефония;
интернет и передача данных и т.д.

Такие проводники обеспечивают качественную и стабильную связь, а также предназначаются для эксплуатации современного телекоммуникационного и другого оборудования, работающего только при правильной совместной прокладке слаботочных кабелей. Чаще всего в бытовых условиях речь идёт о подключении абонентов к Интернету или сигнализаций.

Слаботочная сеть обычно представляет собой совокупность нескольких коммуникаций – компьютерных, телефонных, противопожарных и охранных. По ним проходят информационные токи с напряжением 12-24 В с силой в несколько милиамперов. В зависимости от сложности и количества абонентов используются различные компоненты и типы кабелей.

Конструктивные особенности и разнообразие кабелей

В настоящее время существуют многие разновидности слаботочных кабелей, отличающихся своими индивидуальными характеристиками и особенностями. Обычно они состоят из нескольких слоёв материалов:

медная или алюминиевая жила (проволока);
плотная бумажная изоляция с масляной пропиткой;
внутренняя оболочка из ПВХ-пластиката или полиэтилена;
свинцовая или алюминиевая броня (в некоторых моделях);
внешняя полиэтиленовая или резиновая оболочка.

Для всевозможных слаботочных сетей предусмотрены разные кабели, отличающиеся как конструктивными особенностями и материалами изготовления, так и техническими характеристиками.

Одним из наиболее распространённых примеров слаботочных кабелей является «витая пара» (UTP). Она состоит из нескольких скрученных попарно проводков, объединённых в общую полиэтиленовую оболочку. Витая пара чаще всего становится основой для домашних или корпоративных сетей. Такой кабель способен передавать различные данные – видео, аудио и т.д. Помимо этого для построения слаботочных сетей используются также кабели типа CAVEL, FTP, RG, SAT, SILICON REXANT.
