Выключатель нагрузки: виды и применение

Содержание

Разновидности высоковольтных выключателей нагрузки

Автогазовые:

BHA-10/630. Такой тип выключателя обеспечивает коммутацию электрических трехфазных цепей на напряжение в 6000 и 10000 В, частота которых равна 50 Гц, находящихся под нагрузкой. Предусматривается автоматическое заземление выключенных линий специальными заземляющими ножами. Эти модели устройств устанавливают в основном на трансформаторных подстанциях, в устройствах распределительных и в боксах обслуживания. Тип дугогасителя – автогазовый, привод может быть как ручного управления, так и электрического. Рассчитаны агрегаты на двадцатипятилетний срок работы с промежуточными капитальными ремонтами через каждые две тысячи операций.

ВНБ-10/630. Выключатель нагрузки 10 кв повышенной скорости отключения используют в нагруженных цепях с силой тока до 630A. У него нейтральный провод заземлен либо изолирован. Узлы применения – это одностороннего обслуживания камеры стационарные, подстанции трансформаторных устройств, шкафы распределителей комплектных, также ими проводят замену старых модификаций выключателей. Система гашения дуги при помощи выделения газа.
BHP-10/630. Работает по аналогии с выключателем BHA-10/630, но привод имеет только ручное исполнение. Может быть укомплектован заземляющими контактами и дополнительными предохранителями.

Вакуумные:

ВБСК-10-20/1000. Выключатели нагрузок, рассчитанные на напряжение до 12000 В, которые способны коммутировать цепи электрические (трехфазные с нейтралью изолированной) в режимах нормальной работы и в аварийных ситуациях. Устройства применяют во всех вышеперечисленных системах, а также когда проводят замену выключателей маломасляных. Выключатели этого типа имеют малые габариты, поэтому удобны для монтажа в разных типах распредкоробок.
BBTEL. Универсальный разъединительный прибор, система гашения дуги которого основана на затухании ее в глубоком вакууме. Фиксирует контакты дугогашения при замыкании электромагнитный механизм. Отличаются эти системы большим ресурсом и высокой износостойкостью. Они малогабаритны и не требуют ремонта.
BBT-10-20. Вакуумный тип выключателя с моторно-пружинным приводом, который предназначен для тех же целей, что и ВБСК-10-20/1000, но этот выключатель нагрузки 10 кв выдерживает только.

Устройства разъединители:

РВЗ-10/630 разработаны для коммутационных целей при работе с высоким напряжением, но отсутствием нагрузочных токов. При помощи их можно проводить переподключение и изменение схем, осуществляются ремонтные работы в безопасном режиме (обесточенные линии). Имеют конструкцию привода рычажного принципа действия.
РЛНД — выполняют те же функции, но допустимы для установки вне помещения.

Читать далее: Розетки влагозащищенные — Канализация

Выбор выключателя нагрузки

Необходимо помнить, что все автоматические выключатели нагрузок призваны защищать проводку от перегрева, возгорания и перегорания, а не электрические приборы. Поэтому, чтобы правильно выбрать входной разъединитель, нужно знать, на какой ток рассчитан кабель или его сечение. Ток срабатывания автомата должен быть чуть меньшим, чем предельно допустимый для провода.

Тепловой насос для отопления дома своими руками устройство принцип работы схемы
Вентиляционная решетка с обратным клапаном виды устройство принцип работы инструкции по монтажу
Реле протока воды устройство принцип работы подключение и регулировка
Устройство и принцип работы насосной станции водоснабжения

Предназначение выключателя нагрузки

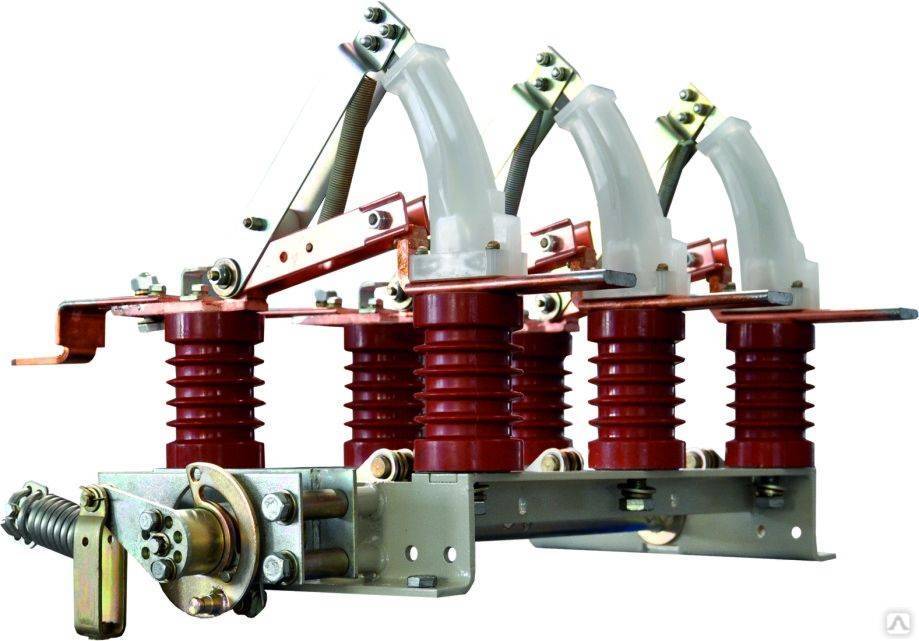

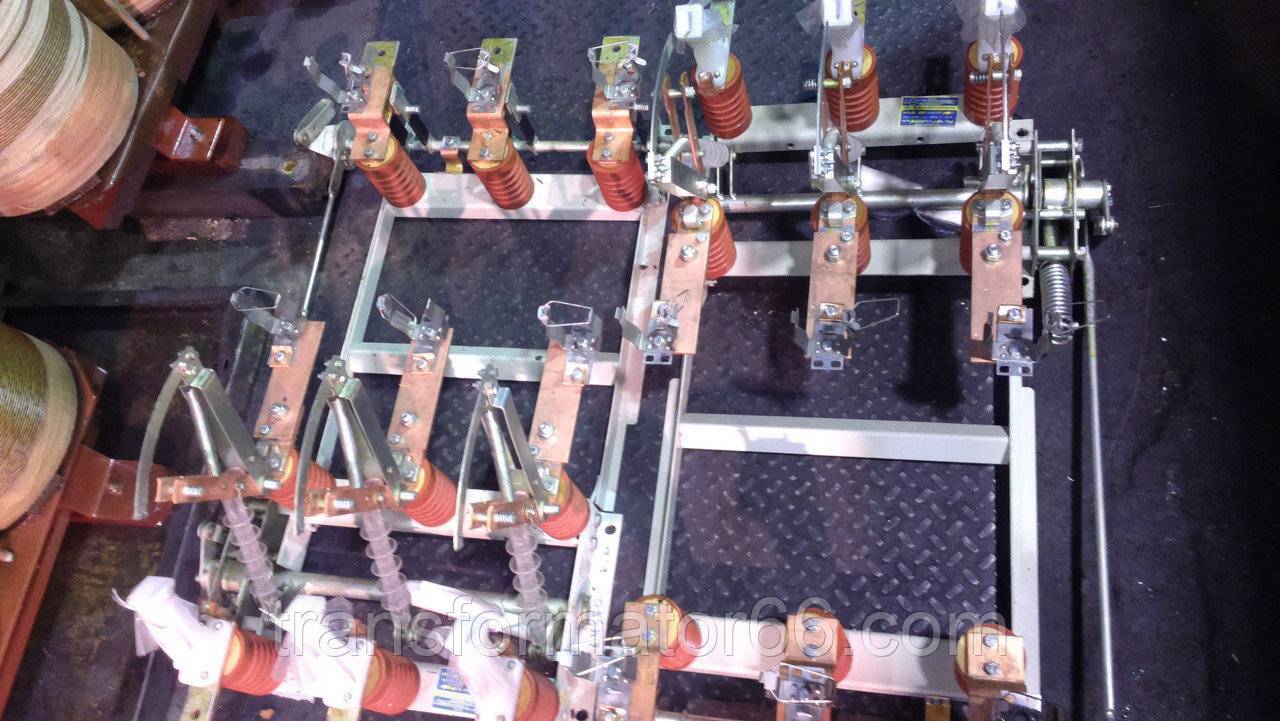

Автогазовый выключатель нагрузки

Выключатель нагрузки – это коммутационное устройство, которое оснащено дугогасительной камерой и приводом для управления. Электропривод может быть мускульным, срабатывающим при помощи натянутой пружины, или с соленоидом дистанционного отключения. Основное назначение прибора – механическое размыкание или замыкание цепи на участке, который находится под нагрузкой.

Любой переключатель нагрузки состоит из следующих частей: пружинного механизма, силовых контактов, заземляющих ножей, разъединителя с полюсами. Полюса размещаются в раме. Основной подвижный контакт представляет собой 2 стальные пластины. Для гашения дуги используется специальный медный контакт. Включается и выключается механизм при помощи натянутых пружин. Подробное описание конструкции будет рассмотрено на примере модели ВНР 10/400. В его составе есть:

рама;
опорный изолятор;
рабочие, заземляющие ножи;
держатель с контактами;
камера гашения;
тяга изолирующая и блокировочного устройства;
вал заземления и рабочих ножей;
рычаг;
пружины;
внутренние прокладки.

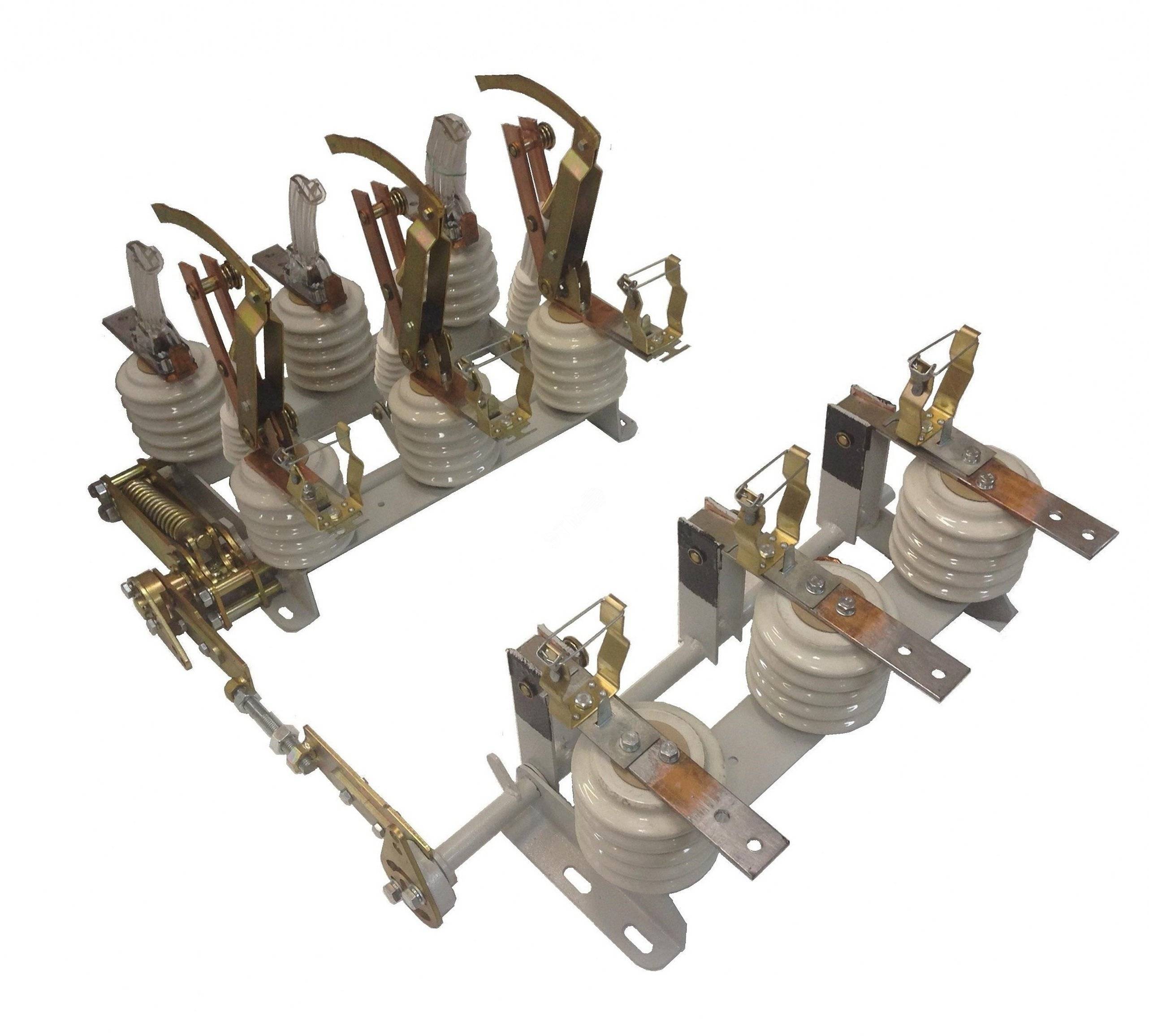

Конструкция выключателя нагрузки ВНР 10/400

Технические характеристики:

способ закрепления;
номинальный ток;
дополнительные опции;
комплектация;
конструкция;
номинальное напряжение.

Виды

По способу гашения дуги в камерах, ВН подразделяются на следующие виды:

автогазовые;
элегазовые;
вакуумные;
воздушные;
масляные;
электромагнитные.

Автогазовый (газогенерирующий) выключатель

Устройство предназначено для оперативной коммутации силового электрооборудования. Подавление дуги происходит под действием газов, генерируемых в камере гашения. Вкладыш из мочевиноформальдегидной смолы или из полиметилметакрилата, расположенный внутри камеры, в момент коммутации дугогасительных контактов молниеносно нагревается. Под действием высокой температуры происходит испарение верхнего слоя полимера, а образовавшийся поток газов интенсивно гасит электрическую дугу.

Условие для испарения вкладыша создают дугогасительные контакты, запуская процесс «продольного дутья». Во включенном состоянии номинальный ток протекает по основным контактам.

Автогазовые ВН активно используются в России и в странах СНГ. Они применяются на подстанциях, устанавливаются в распределительных устройствах электросетей 6 – 10 кВ с изолированной нейтралью. В основном их монтируют там, где экономически не выгодно применять установки другого типа, а использование разъединителей запрещено правилами ПУЭ.

Данный тип выключателей имеет самую низкую стоимость и высокую ремонтопригодность. Эти преимущества способствуют росту популярности газогенерирующих выключателей.

Вакуумный высоковольтный выключатель

Очень эффективное, но дорогое устройство, позволяющее выключать не только номинальные токи нагрузки, но и сверхтоки при КЗ. Контакты вакуумных выключателей находятся в вакуумной камере со сверхнизким давлением (порядка 10-6 — 10-8 Н/м). Отсутствие газа создаёт очень большое сопротивление, что препятствует горению дуги.

При размыкании/замыкании контактов дуга всё-таки возникает (за счёт образования плазмы из паров металла контактов), но она практически мгновенно, гаснет, в момент перехода через ноль. В течение 7 – 10 мк/с пары конденсируются на поверхности контактов и на других деталях камеры.

Существуют разновидности:

вакуумные выключатели до 35 000 В;
устройства для напряжений, превышающих 35 кВ;
вакуумные контакторы для сетей в 1000 В и выше.

Основные достоинства:

работа выключателя в любом положении;
коммутационная износостойкость;
стабильная работа;
пожарная безопасность.

Из недостатков можно выделить сравнительно высокую стоимость из-за сложности технологии производства камер.

Элегазовые ВН

В коммутационных аппаратах данного типа для гашения дуги используется элегаз. Работает устройство по принципу автогазовых выключателей, но вместо воздуха для гашения дуги применяется шестифтористая сера (SF6) с добавками других газов.

В корпус камеры гашения из герметической ёмкости поступает элегаз, который не выбрасывается в атмосферу, а используется повторно. Различают колонковые и баковые устройства (см. рис. 5).

Рис. 5. Баковый элегазовый ВН

В конструкциях таких выключателей используется встроенные трансформаторы тока. Современные элегазовые ВН могут работать в распределительных устройствах сверхвысокого напряжения, достигающего 1150 кВ.

Разновидности высоковольтных выключателей нагрузки

Автогазовые:

ВНБ-10/630. Выключатель нагрузки 10 кв повышенной скорости отключения используют в нагруженных цепях с силой тока до 630A. У него нейтральный провод заземлен либо изолирован. Узлы применения – это одностороннего обслуживания камеры стационарные, подстанции трансформаторных устройств, шкафы распределителей комплектных, также ими проводят замену старых модификаций выключателей. Система гашения дуги при помощи выделения газа.
BHP-10/630. Работает по аналогии с выключателем BHA-10/630, но привод имеет только ручное исполнение. Может быть укомплектован заземляющими контактами и дополнительными предохранителями.

Вакуумные:

ВБСК-10-20/1000. Выключатели нагрузок, рассчитанные на напряжение до 12000 В, которые способны коммутировать цепи электрические (трехфазные с нейтралью изолированной) в режимах нормальной работы и в аварийных ситуациях. Устройства применяют во всех вышеперечисленных системах, а также когда проводят замену выключателей маломасляных. Выключатели этого типа имеют малые габариты, поэтому удобны для монтажа в разных типах распредкоробок.
BBTEL. Универсальный разъединительный прибор, система гашения дуги которого основана на затухании ее в глубоком вакууме. Фиксирует контакты дугогашения при замыкании электромагнитный механизм. Отличаются эти системы большим ресурсом и высокой износостойкостью. Они малогабаритны и не требуют ремонта.
BBT-10-20. Вакуумный тип выключателя с моторно-пружинным приводом, который предназначен для тех же целей, что и ВБСК-10-20/1000, но этот выключатель нагрузки 10 кв выдерживает только.

Устройства разъединители:

РВЗ-10/630 разработаны для коммутационных целей при работе с высоким напряжением, но отсутствием нагрузочных токов. При помощи их можно проводить переподключение и изменение схем, осуществляются ремонтные работы в безопасном режиме (обесточенные линии). Имеют конструкцию привода рычажного принципа действия.
РЛНД — выполняют те же функции, но допустимы для установки вне помещения.

Читать далее: Регулировка температуры батарей отопления отопления

Что такое выключатель нагрузки и для чего он нужен?

Назначение

Назначение ВН — коммутация рабочих токов в электроустановках, то есть мощностей, которые не превышают допустимые (номинальные) значения для того или иного участка электрической сети. Данное устройство не рассчитано на отключение токов аварийного режима, поэтому его можно устанавливать только при условии наличия в цепи защиты от короткого замыкания и перегрузки, которая реализуется плавкими предохранителями (ПК, ПКТ, ПТ) или защитным аппаратом, установленным со стороны источника питания или на группе потребителей.

При этом ВН имеет отключающую способность, которая соответствует электродинамической стойкости при коротких замыканиях, что позволяет использовать данный электрический аппарат для подачи напряжения на участок электрической сети, не зависимо от его текущего состояния, например, для пробного включения.

Таким образом, при условии наличия в цепи защиты от сверхтоков рассматриваемый элемент оборудования может эксплуатироваться как полноценный высоковольтный защитный аппарат (масляный, вакуумный или элегазовый). А при наличии моторного привода может участвовать в работе различных автоматических устройств (АВР, АПВ, АЧР, ЧАПВ), а также управляться удаленно автоматизированной системой диспетчерского технологического управления.

Применение

Область применения выключателя нагрузки – преимущественно сети класса напряжения 6 и 10 кВ. Применение данных коммутационных устройств обусловлено, прежде всего, экономией: ВН значительно дешевле полноценных высоковольтных защитных аппаратов, а также требуют значительно меньше затрат на обслуживание и ремонт.

Где применяются данные элементы оборудования? ВН являются альтернативой отделителям и короткозамыкателям — их применяют для коммутации токов стороны высокого напряжения силовых трансформаторов. Но только при условии наличия в цепи присоединения трансформатора, как и упоминалось выше, предохранителей или защитных элементов оборудования на другом конце линии со стороны смежной питающей подстанции либо линейных выключателей, от которых запитано распределительное устройство, питающее данный трансформатор.

Выключатели нагрузки применяют в других сетях небольшой мощности в качестве самостоятельного коммутационного аппарата. На протяженных и разветвленных воздушных линиях устройства используются для удобства отключения участков линий без необходимости полного ее обесточивания. При этом на питающей подстанции устанавливается выключатель для защиты всей линии от повреждений.

Конструкция

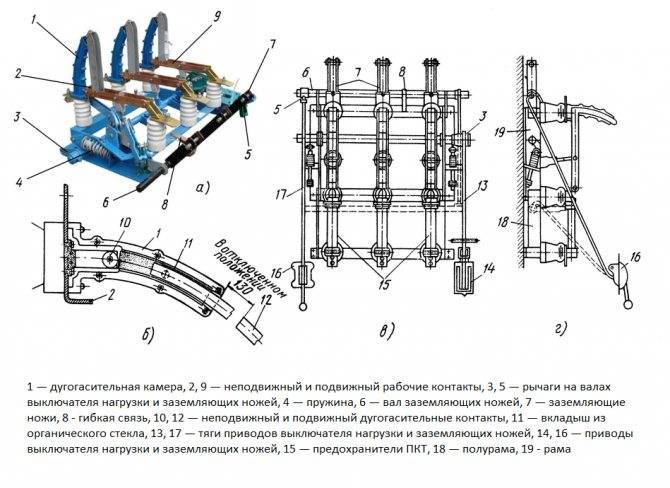

Рассмотрим, из чего состоит выключатель нагрузки на примере устройства коммутационного аппарата типа ВНР-10/400

Основание (рама).
Опорный изолятор.
Держатели с контактами.
Подвижный рабочий нож.
Камера гашения дуги.
Неподвижный верхний контакт.
Изолирующая тяга.
Рычаг.
Гибкая связь.
Нож заземления.
Вал заземления.
Тяга блокировочного устройства.
Пружины.
Резиновые прокладки.
Вал рабочих ножей.

Принцип действия

Рассмотрим вкратце, как работают выключатели нагрузки на примере вышеупомянутого ВНР-10/400, предоставленного на фото:

Конструктивно данный коммутационный аппарат схож с разъединителем. Главное отличие разъединителя от ВН — наличие у последнего дугогасительного устройства и привода, обеспечивающего более быстрое выполнение операций.

Принцип действия выключателя нагрузки следующий. При включенном положении подвижные контакты находятся в дугогасительной камере. В нижней части дугогасительного устройства расположены дополнительные дугогасящие контакты. При выполнении операции отключения сначала размыкаются основные контакты, а затем дугогасительные. Образовавшаяся в процессе разрыва контактов электрическая дуга попадает в дугогасительную камеру, где нагревает до высокой температуры оргстекло, которое в свою очередь выделяет большое количество газов. Эти газы мощным потоком вырываются из дугогасительной камеры, чем гасят возникшую электрическую дугу за несколько миллисекунд.

Как изображается ВН на однолинейных схемах? Ниже приведено условное обозначение на схеме:

Слева на схеме изображен ВН, справа — коммутационный аппарат, который конструктивно укомплектован плавкими предохранителями (ВНП).

Вот мы и рассмотрели устройство, назначение и принцип действия выключателя нагрузки. Надеемся, предоставленный материал был для вас полезным и интересным!

Рекомендуем также прочитать:

Подключение

На линиях электропередач ВН размещают перед силовыми трансформаторами. Если техническая документация предусматривает наличие разъединителей – они устанавливаются после ВН.

В многоквартирной электросети ВН устанавливаются в распределительных щитках (если есть доступ) или в другом доступном месте, отдельно на каждую квартиру.

В производственных цехах мини рубильник целесообразно устанавливать возле каждого станка, для обеспечения возможности экстренного его отключения.

В бытовой электросети выключатели нагрузки устанавливаются, как правило, перед счётчиком, хотя могут монтироваться и после прибора учёта. Но обязательно перед защитными устройствами – автоматами, пробками и т. п. В качестве примера приводим схему подключения ВН в однофазной сети.

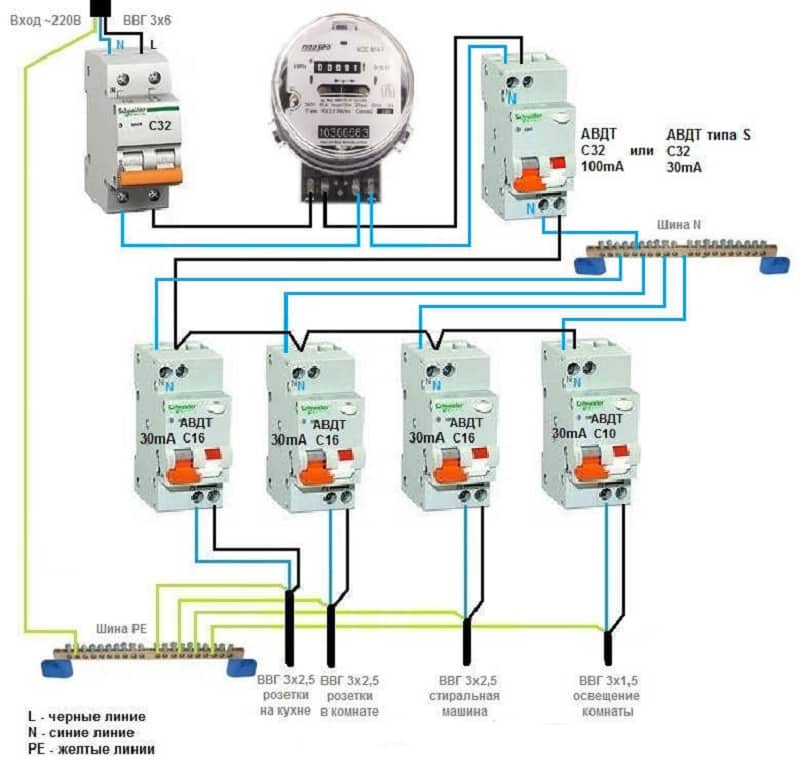

Рис. 7. Схема подключения ВН в домашней сети

Устройство и принцип работы

Конструкция высоковольтного выключателя нагрузки очень напоминает устройство трехполюсных разъединителей. На раме расположены поворачиваемые в вертикальной плоскости подвижные ножи, имеющие серповидную форму. Они входят в камеру, где расположены неподвижные контакты.

Управление поворотом ножей осуществляется с помощью механизмов, ручных приводов, либо полуавтоматических устройств. Электромагнитный привод, использующий соленоид обеспечивает дистанционное отключение нагрузки высоковольтных приборов, а в отдельных случаях работу в автоматическом управлении.

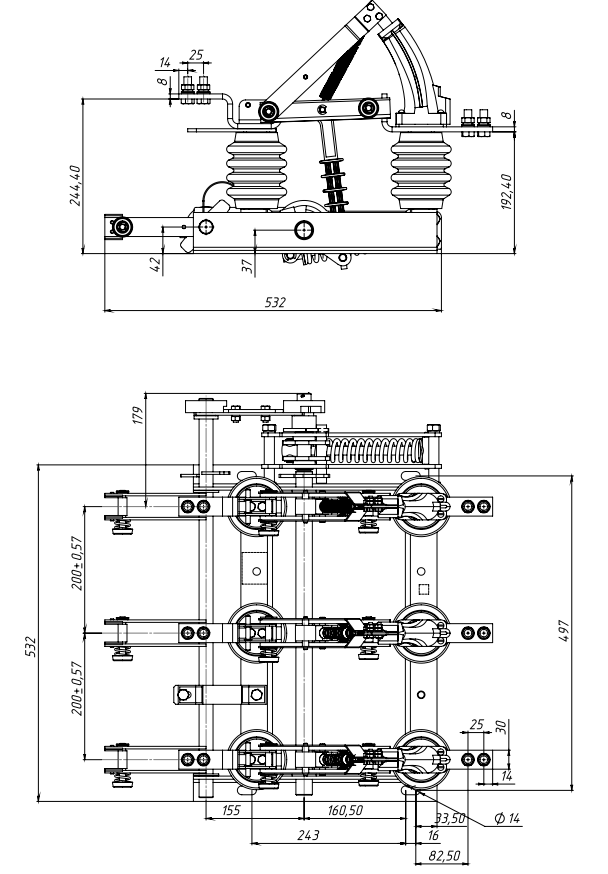

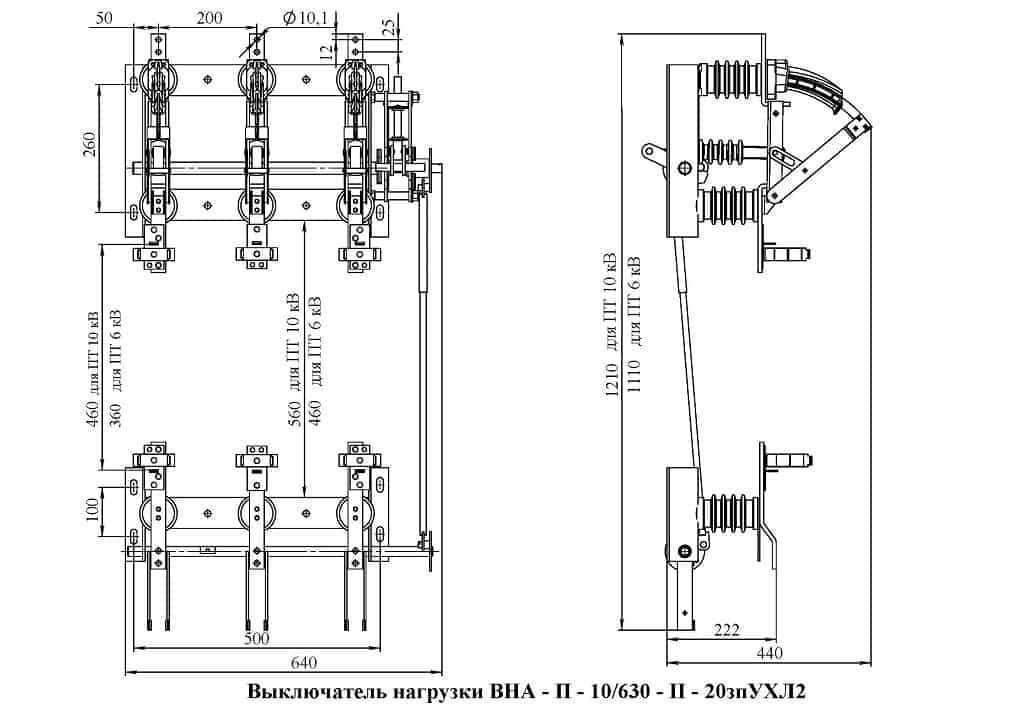

На рисунке 3 представлен чертёж трёхполюсного ВН с ручным приводом.

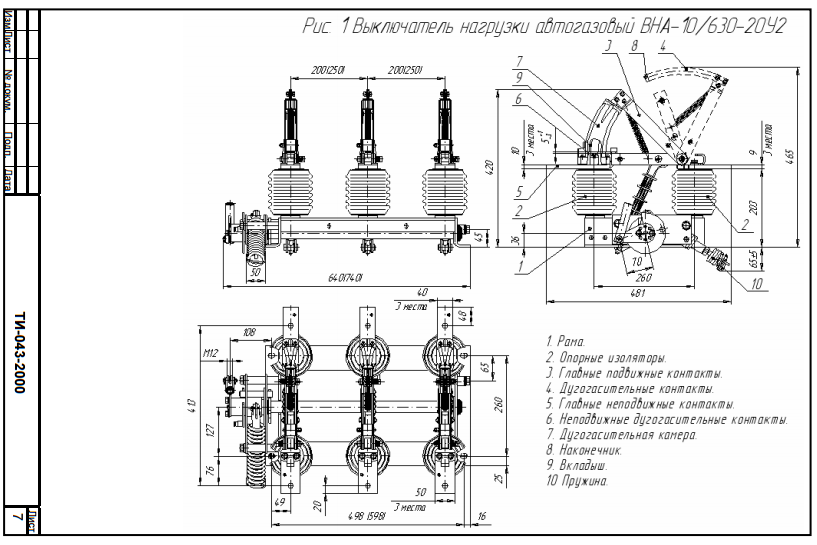

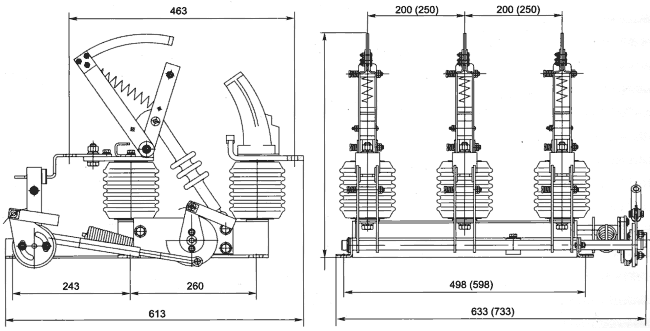

Рис. 3. Чертёж выключателя нагрузки ВНА

Обратите внимание (рисунок слева) на то, что в конструкции предусмотрено установку предохранителей, которые не показаны на чертеже. Все токоведущие части отделены от рамы мощными изоляторами (рисунок справа)

Для обеспечения необходимой скорости разъединения контактов применяются пружинные механизмы. При повороте вала пружина накапливает потенциальную энергию, которая в определённый момент высвобождается, направляя накопленную мощь на движение ножей. Пружинный механизм хорошо виден на рисунке 4.

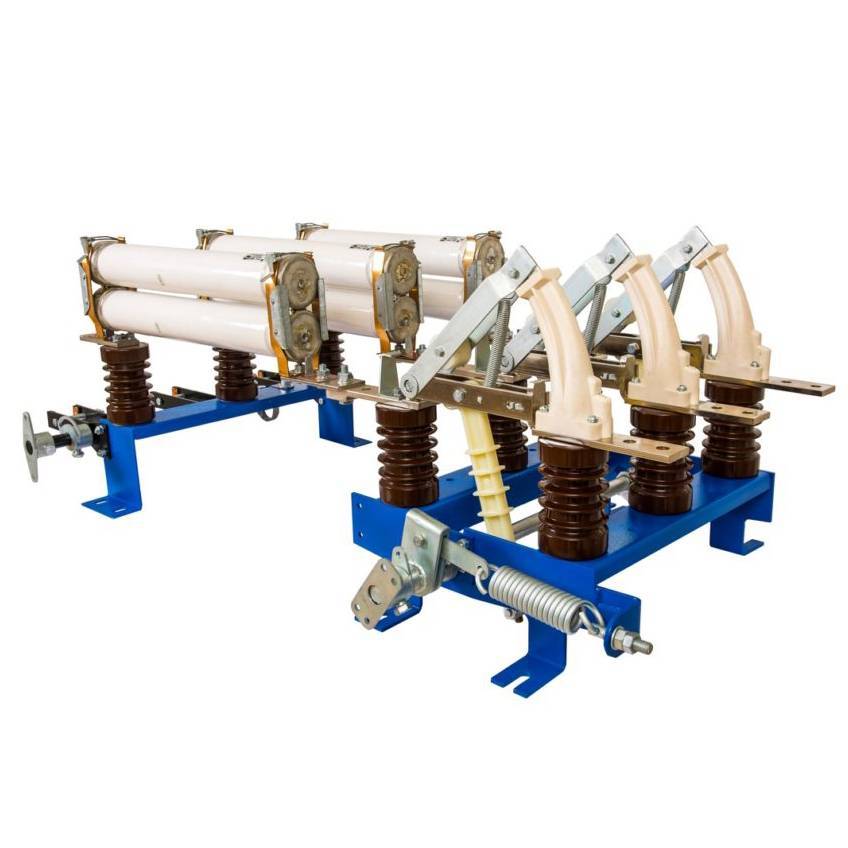

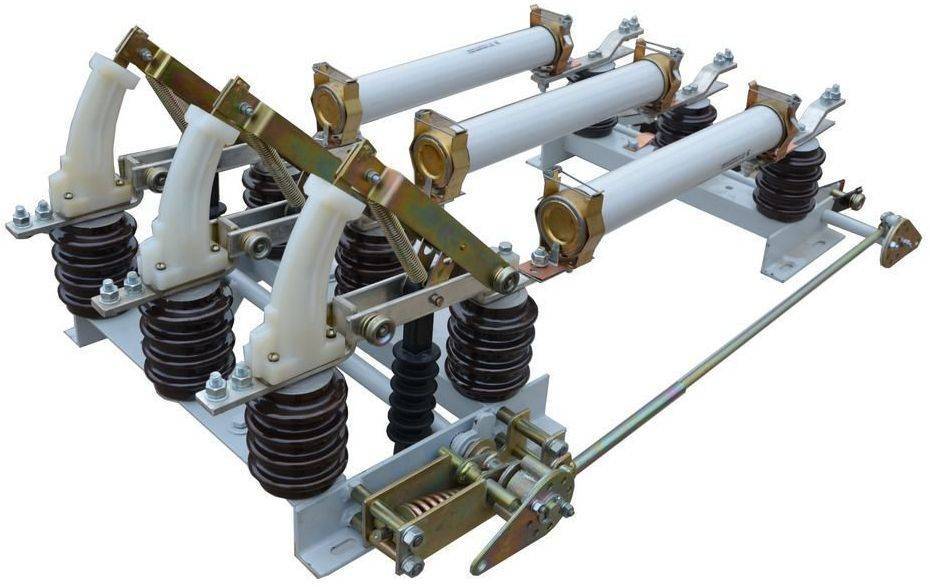

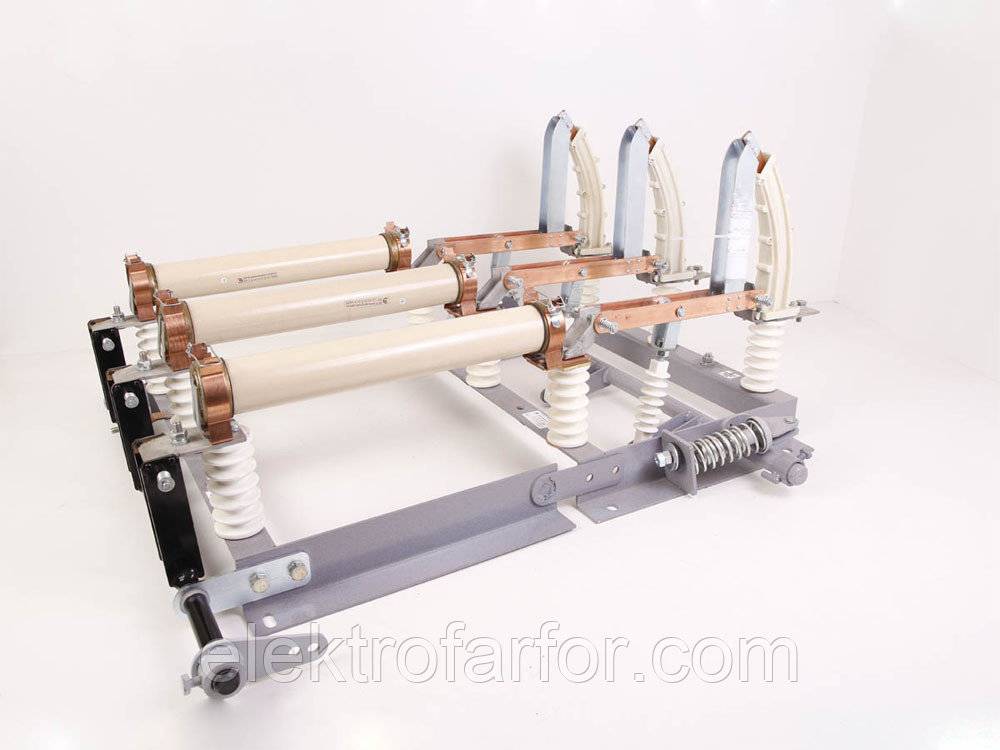

Рис. 4. Выключатель нагрузки ВНА с пружинным механизмом

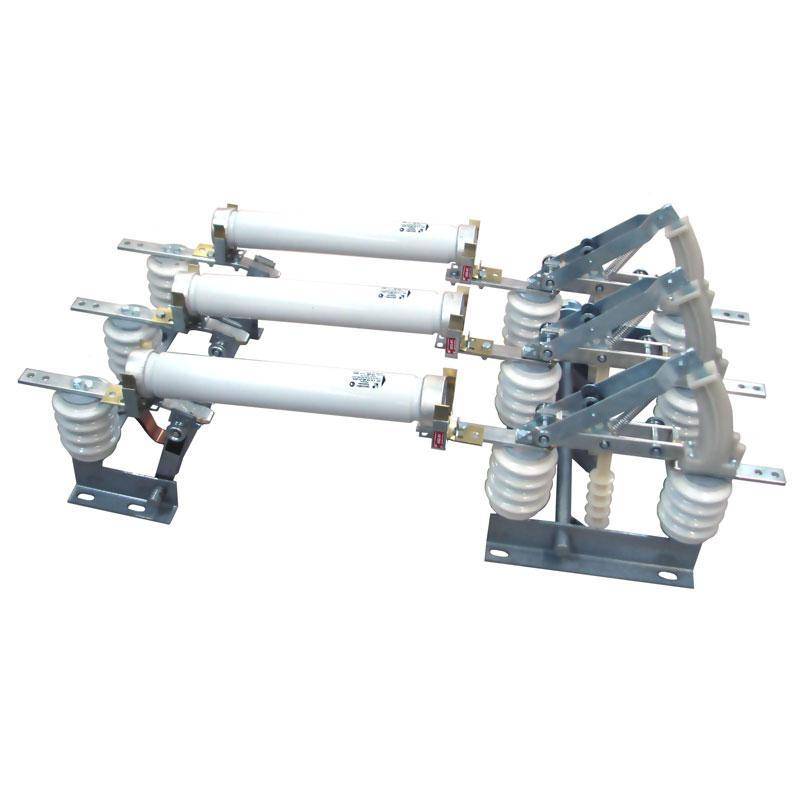

В комплект выключателя нагрузки могут входить стационарные ножи заземления. Эти элементы дополнительной защиты имеют механизмы блокировки от ошибочных действий персонала.

Главное отличие ВН от разъединителей – это наличие дугогасительных устройств, обеспечивающих сохранность неподвижных и подвижных контактов при коммутации. Гашение электрической дуги, которая неизбежно зажигается при отключении или включении нагруженной цепи, происходит в дугогасительных камерах, оборудованных вкладышами, изготовленных из полимеров. Дуги гасятся потоком продуктов испарения вкладышей, образующихся под действием высоких температур возникающего разряда.

В зависимости от конструкции ВН принцип гашения может отличаться. Следует помнить, что камеры гашения не обеспечивают абсолютного отсутствия дуги, которая, хоть и на очень короткий период времени, всё-таки возникает. Задача состоит в том, чтобы как можно быстрее подавить разрастание разряда, устранив условия для его существования.

Эффект гашения достигается различными способами: путём сдувания ионизированного воздуха с контактов, заполнением камер специальными смесями газов или созданием вакуума. В зависимости от принципа подавления дуги различают разные типы выключателей.

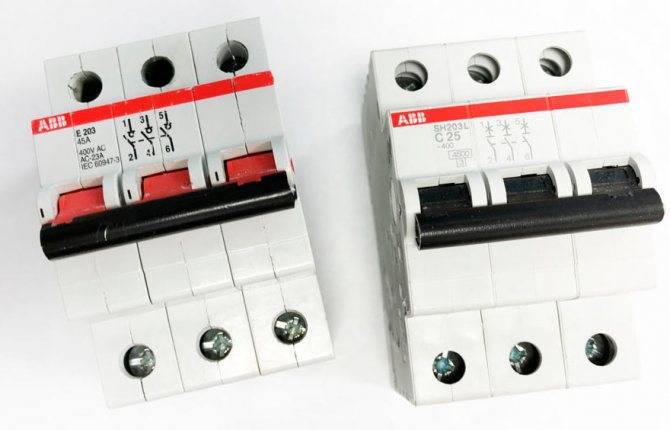

Выключатель нагрузки и автомат в чем разница

Некоторые пользователи электроэнергии, покидая помещение, обесточивают его, щелкая рычажками вводных автоматов на электрическом щитке. Согласитесь, это позволяет чувствовать себя намного увереннее, например, покидая рабочее место в конце дня, таким образом, отключают нагрузку, иногда это даже выделено отдельным пунктом в должностной инструкции. Однако стоит ли это делать, рассмотрим ниже. Ответ на поставленный вопрос однозначен – конечно, нет! Обесточивание электрической цепи обычным автоматическим выключателем, возможно, но оно не предусмотрено:

назначением самого автомата, который срабатывает при перегрузках или от токов КЗ;
ограниченным ресурсом (количеством циклов срабатывания).

Зачастую цепь отключают при работе электрических приборов и дуга, возникающая в момент разрыва контактов, способствует их подгоранию. Нагрузку отключают с помощью специального коммутационного устройства – выключателя нагрузки (ВН), аналога древнего рубильника, который так и называют «мини-рубильником».

Устройство выключателя нагрузки, особенности выбора и подключения

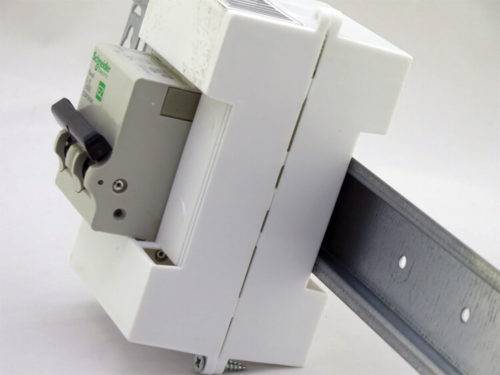

Выключатель нагрузки представляет собой обыкновенный модульный выключатель, выполненный в корпусе аналогичном автоматическому выключателю и производящий коммутацию электрических линий вручную. Внутри корпуса предназначенного для установки на DIN-рейку расположена мощная контактная группа с одинарным или двойным разрывом цепи. Контактные группы в модульных выключателях рассчитаны на коммутацию номинальных токов от 16 до 125 А (9 ступеней). Ресурс контактов модульных выключателей нагрузки значительно превышает аналогичный показатель автомата и составляет не менее 10 тыс. циклов.

По количеству коммутируемых линий выключатели нагрузки выпускаются 1, 2, 3 и 4-х полюсными. Это позволяет их использовать в любых схемах электрической сети с номинальным напряжением 230/400 В:

однофазной;
трехфазной;
с разрывом нулевого провода;
без разрыва нуля.

Рубильники и разъединители

Главное предназначение рубильника или выключателя-разъединителя – ручное или автоматическое включение-выключение электрической цепи переменного тока. К достоинствам этих повсеместно используемых аппаратов относятся надежность работы и простота конструкции.

Перекидной рубильник – устройство с рукояткой и контактами ножевого типа – изобрели еще в конце XIX века, но и сегодня он остается востребованным механическим коммутационным аппаратом. Рубильник применяют, когда нужен выключатель для цепей с высокой силой тока.

Компания EKF выпускает выключатели-разъединители в различном исполнении. В ряде моделей предусмотрена смена положения рукоятки или ее полная замена, а также возможность блокировки положения рукоятки замком.

Другая разновидность механических коммутационных аппаратов – переключатели электрические, также выпускаемые компанией EKF. Они используются для включения, выключения, переключения электрических цепей при управлении технологическим оборудованием.

Зачем объединять рубильник с «автоматом»

На бытовом уровне это обеспечивает удобство управления электросетью и долговечность домашней электросети, но решение зависит все-таки от Вас. Планируете обесточивать линию считанные разы в году, например, только при проведении экстренных ремонтных работ? Тогда можно обойтись рычагом «автомата».

Если же речь идет об электросети многоквартирного дома или промышленного здания, к которым повышенные требования безопасности. На ответственные места на вводной кабель ставьте первым делом рубильник. Он будет работать как коммутационный аппарат, с помощью которого одним движением обесточивается линия. Причем устройство должно быть с видимым разрывом цепи, без защитных крышек.

К примеру, модель Р2М от Элекон на 250А или разъединитель серии РЕ19 от IEK в котором при отключении сети с помощью рычага визуально заметен разрыв контактов – нет крышек и панелей, заслонивших внутренности конструкции. Для чего? Чтобы при техобслуживании сети на объекте человек, проводящий работы, был на 100% уверен в том, что система обесточена. А конструкция «автомата» этой визуальной наглядности обеспечить не может, ведь корпус устройства закрыт.

Использование рубильников целесообразно на производствах, где персонал в конце рабочего дня или перед проведением ремонтных работ должен обесточивать оборудование. Или, к примеру, для включения и выключения системы освещения территории по периметру.

Расчет автомата для электродвигателя

Еще недавно для защиты электрических моторов использовалась следующая схема: внутри пускателя устанавливался тепловой регулятор, подключенный последовательно с контактором. Этот механизм работал таким образом. Когда через реле в течение длительного времени проходил ток большой величины, происходил нагрев установленной в нем биметаллической пластины, которая, изгибаясь, прерывала контакторную цепь. Если превышение установленной нагрузки было кратковременным (как бывает при запуске двигателя), пластинка не успевала нагреться и вызвать срабатывание автомата.

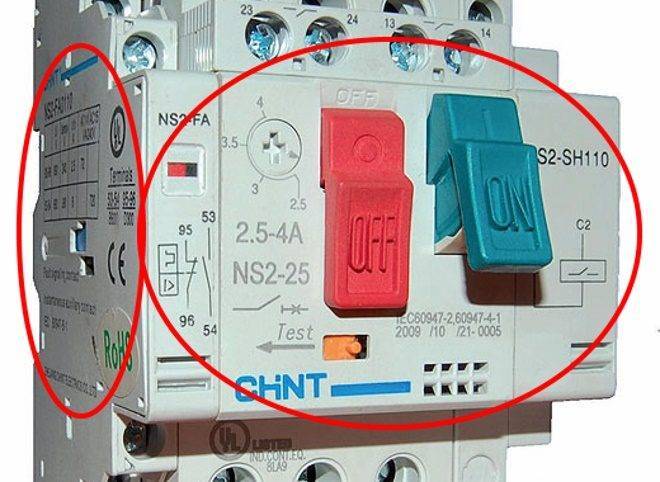

Внутреннее устройство автомата защиты двигателя на видео:

Главным минусом такой схемы было то, что она не спасала агрегат от скачков напряжения, а также дисбаланса фаз. Сейчас защита электрических силовых установок обеспечивается более точными и современными устройствами, о которых мы поговорим чуть позже. А теперь перейдем к вопросу о том, как производится расчет автомата, который нужно установить в цепь электромотора.

Чтобы подобрать защитный автоматический выключатель для электроустановки, необходимо знать его времятоковую характеристику, а также категорию. Времятоковая характеристика от номинального тока, на который рассчитан АВ, не зависит.

Чтобы автоматический выключатель не срабатывал каждый раз при запуске мотора, величина пускового тока не должна быть больше той, которая вызывает моментальное срабатывание аппарата (отсечка). Соотношение тока запуска и номинала прописывается в паспорте оборудования, максимально допустимое – 7/1.

Производя расчет автомата практически, следует использовать коэффициент надежности, обозначаемый символом K_н.Если номинальный ток устройства не превышает 100А, то величина K_нсоставляет 1,4; для больших значений она равна 1,25. Исходя из этого, значение тока отсечки определяется по формуле I_отс ≥ K_н х I_пуск. Автоматический выключатель выбираем в соответствии с рассчитанными параметрами.

Еще одна величина, которую необходимо учитывать при подборе, когда автомат монтируется в электрощитке или специальном шкафу – температурный коэффициент (К_т). Это значение составляет 0,85, и номинальный ток защитного устройства при подборе следует умножать на него (I_n/К_т).

Какими характеристиками обладает устройство

Выключатели нагрузки характеристики технические имеют следующие:

Номинальное значение напряжения. Оно является рабочим напряжением электротехнического устройства, на величину которого оно рассчитано производителем.
Наибольшее значение рабочего напряжения. Допустимо высокое напряжение, которое не вредит работоспособности выключателя. Оно заложено в пределах от 5% до 20% выше, чем номинальное.
Номинальное значение тока. Ток, при прохождении которого степень нагревания частей токопровода и покрытия изоляционного не нарушает работоспособности и который может быть выдержан сколь угодно долго.
Сквозной ток допустимых пределов. Ток, протекающий в режиме короткого замыкания, величину которого способны выдержать выключатели нагрузок.
Ток стойкости электродинамической. Такой ток к. з., воздействие нескольких первых периодов которого механически не повреждает прибор.
Ток стойкости термической. Предельный ток, нагревающее действие которого в течение определенного времени не приводит к выходу из строя выключателя.
Физические параметры, касающиеся размеров и массы.
Техническое исполнение привода.

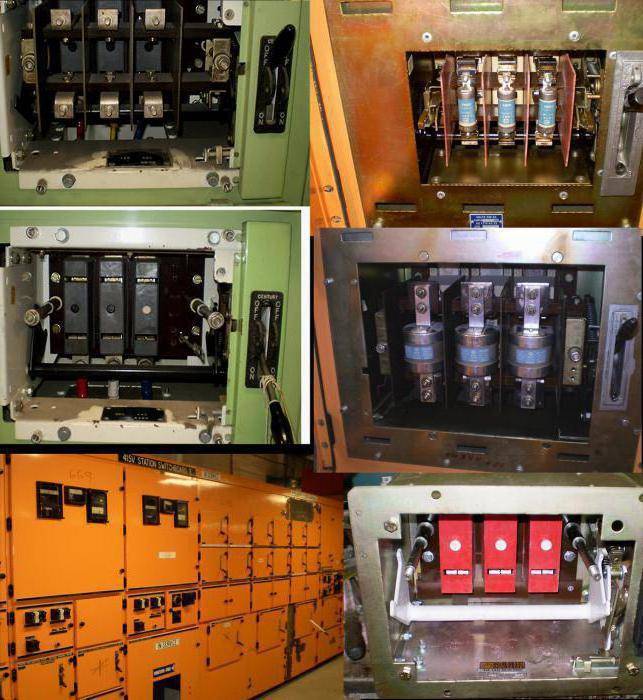

Комплектные РУ

Комплектные РУ составляются из полностью или частично закрытых шкафов или блоков с встроенными в них аппаратами, устройствами защиты и автоматики, поставляемых в собранном или полностью подготовленном для сборки виде. Комплектные РУ выпускаются для внутренней (КРУ) и для наружной (КРУН) установки. Комплектные РУ 6 — 20 кВ в наибольшей степени отвечают требованиям индустриализации энергетического строительства. Поэтому они становятся самой распространенной формой исполнения РУ. В последние годы получает широкое распространение новый тип комплектных РУ — герметичных, в которых все токоведущие элементы и аппараты (сборные шины, выключатели, разъединители, трансформаторы тока и напряжения) расположены внутри герметичной оболочки, заполненной сжатым высокопрочным газом (элегазом). Такие РУ полностью изготавливаются на заводе в виде отдельных ячеек, набор которых может изменяться в зависимости от схемы подстанции. В настоящее время в России освоен серийный выпуск ячеек ГРУ на напряжение 110 и 220 кВ и серийный выпуск ГРУ на напряжение 330, 500, 750 и 1150 кВ. Герметичные РУ предполагается использовать прежде всего в крупных городах с целью экономии площади и объема. Так, ГРУ 110 и 220 кВ могут быть размещены в подвальных помещениях жилых зданий. Целесообразно использование ГРУ на гидроэлектростанциях, где, как правило, недостаточно места для размещения ОРУ, а также в районах со сложными климатическими, метеорологическими и сейсмическими условиями и в районах с сильным загрязнением атмосферы. Прогрессивное направление развития аппаратостроения — создание комплексов аппаратов — получило развитие и при создании аппаратных комплексов на генераторное напряжение. В единый комплекс объединяются все три аппарата, включаемые в рассечку токопровода от генератора до трансформатора: выключатель, разъединитель и ТТ. Такое объединение аппаратов приводит к существенному уменьшению объема, занимаемого аппаратами, повышает их технико-экономические характеристики, в том числе надежность их работы.

Условное обозначение и маркировка

Для маркировки выключателей нагрузки используются буквенные и цифровые символы, сгруппированные по группам:

ВН Х-Х-00/0-0 хх 0 Х0.

Заметим, что приведённая структура обозначения может отличаться в маркировках разных типов конструкций.

Рассмотрим один из вариантов.

Первая группа букв содержит информацию о типе выключателя. ВН – выключатель нагрузки. Иногда буква Н отсутствует, а на её месте, а чаще всего Х на второй позиции обозначает тип изделия либо вариант исполнения.

Буквенное обозначение типов конструкции:

М – масляный;
ММ – маломасляный
А– автогазовый.

(Элегазовые рубильники имеют свою структуру обозначения).

Буквенное обозначение вариантов исполнения:

М – модернизированный;
П – пружинный привод;
Р – ручной привод;
Э – электромагнитный.

Х на третьей позиции может обозначать расположение привода:

П – правое;
Л – левое.

На четвёртой позиции (00) цифры, указывающие номинальное напряжение в кВ.

5 позиция (/0) – номинальный ток отключения, в кА.

6 позиция (0) – номинальный (сквозной) ток выключателя.

7 позиция (хх) – расположение заземляющих ножей (иногда климатическое исполнение). п – за предохранителями, в – со стороны контактов заземления.

8 позиция (0) – обозначает тип устройства подающего команды для отключения (при наличии).

9 позиция (Х0) – климатическое исполнение и категория размещения.

Пример: маркировка ВВЭ – 15 – 25/ 680 – УЗ означает: Выключатель вакуумный, с электромагнитным приводом, рассчитанный на напряжение 15 кВ, ток термической стойкости – 25 кА, номинальный ток ВН – 680 А, применяется в условиях умеренного климата, предназначен для внутренней установки.

На рисунке 6 приведён пример обозначения на схеме.

Рис. 6. Обозначение на схемах

Область применения

Характеристика времени срабатывания у таких приборов по номинальному показателю и временному периоду реакции определяет в каком помещении и для каких целей его можно устанавливать. Номинальный показатель характеризует порог чувствительности к короткому замыканию, а время реакции показывает за какой промежуток времени срабатывает автоматическое отключение электрики в случае сетевых перегрузок или короткого замыкания.

Класс «В» – порог от 3 до 5 номинального показателя, время реакции – 0,1 до 20 секунд. Их применяют в помещениях, где используются бытовые электроприборы: чайник, миксер, телевизор и т. п., в том числе электронагревательные приборы небольших мощностей, за исключением работающих на электродвигателях.
Класс «С» – порог срабатывания от 6 до 10 номинального показателя, скорость реагирования — от 0,1 до 8-ми секунд. В большинстве многоквартирных новостроек установлены автоматические модуль-выключатели этого типа. Устройства класса «С» защищают внутренние электросети от перегрузок и короткого замыкания даже при подключении электроприборов с высокими показателями пускового тока (например, перфоратор, стиральная машина, холодильная камера).
Класс «D» – порог срабатывания от 10 до 20 номинального показателя, период реакции — от 0,1 до 3 секунд. Он предназначен для подключения электродвигателей на однофазном и трехфазном токах.

Существуют еще классы «А», «МА», «K» и «Z», они предназначены для применения в электрощитовых на подстанциях и электростанциях, на промышленных предприятиях.
