Выключатель по хлопку. Хлопковый (акустический) выключатель: схемы

Содержание

Выключение света по хлопку: польза и преимущества

Высокотехнологичный аппарат замыкает и размыкает электрическую цепь при подаче звукового сигнала, например, хлопка в ладоши. Он способен дистанционно управлять не только светом в доме, но и другими электробытовыми приборами: вентилятором, увлажнителем, музыкальным центром, аппаратурой, подсветкой аквариума.

Это полезное устройство заменяет или дублирует традиционный выключатель/пульт ДУ, экономя время пользователей на совершение действий. Оборудовать акустическими выключателями можно все электропотребители, находящиеся в зоне акустической чувствительности аппарата.

Установка устройства

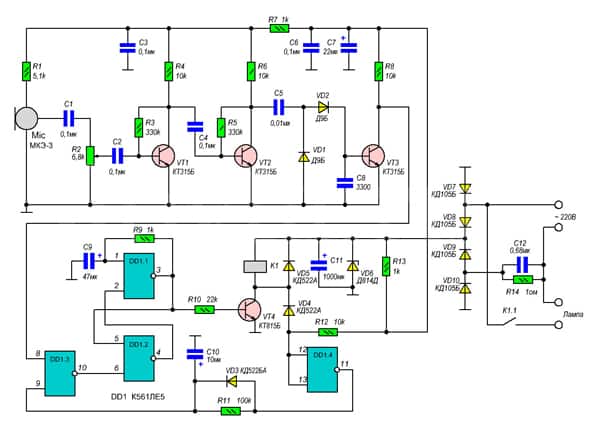

Собрать простой акустический выключатель по хлопку можно своими руками, он состоит из следующих деталей:

Резисторы;
Конденсатор С12;
Диодный мост (скажем, VD7-VD10);
Транзисторы.

Обратите внимание, что конденсаторы должны быть не мене, чем на 40 Вольт. Но не всем нравится самостоятельно складывать электронные приборы, поэтому будет проще купить хлопковый звуковой выключатель в магазине

Там можно подобрать модель под любые потребности и возможности.

Установка хлопкового регулятора производится по классической схеме, в которой он используется вместе обычного одноклавишного или двухклавишного. У каждого отдельного устройства индивидуальная схема подключения, но принципиально они все очень похожи. Если вкратце, то нужно в сети подключить одноклавишную модель так, чтобы он питал хлопковый. Как это сделать:

Стандартная схема работы выключателя и лампы имеет следующий вид: от щитка через распределительную коробку подводится питание к стандартному выключателю. Нейтраль от щитка ведется к лампе (или нескольким лампам). Лампы параллельно подключаются к отключающему устройству;
Вам нужно разорвать цепь питания, которая идет на клавишный выключатель и установить её на акустический. Сделать это очень просто. Главным достоинством работы такого прибора является его малая размерность. Штробить стену не потребуется, т. к. преимущественно такой контроллер устанавливается на корпус светильника;
Стандартно у выключателя две пары проводов: белые и черные. Белые отводятся на питание, черные на нагрузку. К примеру, белые соединяются с фазовым и нейтральным кабелями от щитка, а черные – от ламп;
Соединять отдельные шнуры можно специальными клеммами или простой обмоткой. Паять места креплений не рекомендуется;
После этого нужно включить обычный клавишный выключатель и проверить работу системы. Если понадобится полностью убрать его из системы, то переустановите провода питания так, чтобы они подводились к хлопковой модели напрямую.

Очень удобно то, что можно подключить один выключатель для нескольких ламп, он будет контролировать отдельные группы приборов. После установки обязательно установите регулятор громкости на нужный уровень, иначе свет будет загораться по малейшему хлопку или напротив, не включиться даже от сильного стука. Чаще всего регулятор представляет собой небольшой поворотный рычаг, который нужно докрутить до необходимого уровня.

Видео: особенности устройства хлопковых выключателей

Производители

Наиболее известные модели, представленные на российском рынке — «Экосвет» и «Claps». Рассмотрим их основные характеристики.

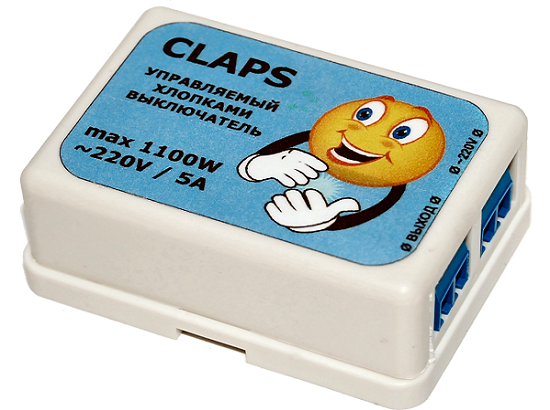

Выключатель «Сlaps»

Одной из новейших разработок является модель хлопкового выключателя «Сlaps». В этом устройстве звук обрабатывается при помощи микропроцессора, ни на какие посторонние шумы он не реагирует, но настраивается на несколько хлопков подряд (это самое главное условие работы).

В одном помещении допустимо установить несколько таких выключателей, каждый из них будет реагировать на определённое число хлопков, и включать соответственно свет, увлажнитель воздуха, вентилятор, телевизор либо музыкальный центр. Под эту модель выключателя приспосабливают любые бытовые приборы, имеющие электрический шнур.

Возможно, кому-то хлопковый выключатель покажется игрушкой или абсолютно ненужным устройством. Другие наоборот горят идеей создать свой «умный дом», чтобы свет и электроприборы включались и начинали работать по команде или хлопку. Устраивайте свою жизнь так, как хочется именно вам, но при этом сделайте её максимально комфортной.

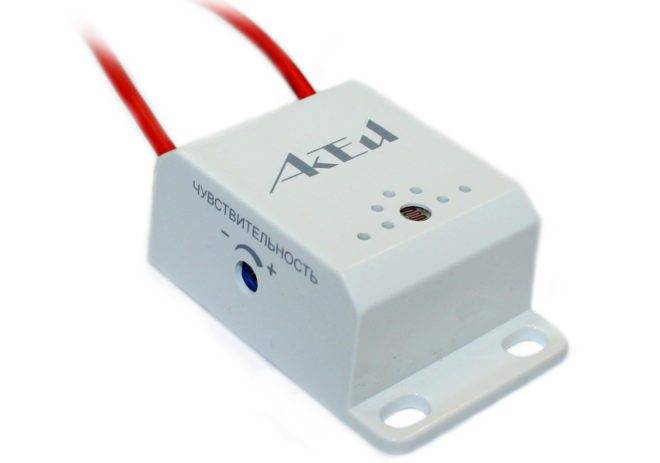

Выключатель «Экосвет»

Устройство «Экосвет» предназначено для работы с лампочками на 220 Вольт.

Основные параметры прибора:

нагрузка — 300 Ватт;
разброс звукового сигнала — от 30 до 150 децибел;
уровень защищенности корпуса — IP30;
допустимый температурный режим — от 20 градусов ниже нуля до 40 градусов выше нуля;
стоимость — от 350 рублей.

«Экосвет» фиксируют саморезами за крепежные лапы. Прибор не рекомендуется устанавливать в шумных помещениях. Несмотря на то, что «Экосвет» настроен на хлопки, возможны ложные срабатывания.

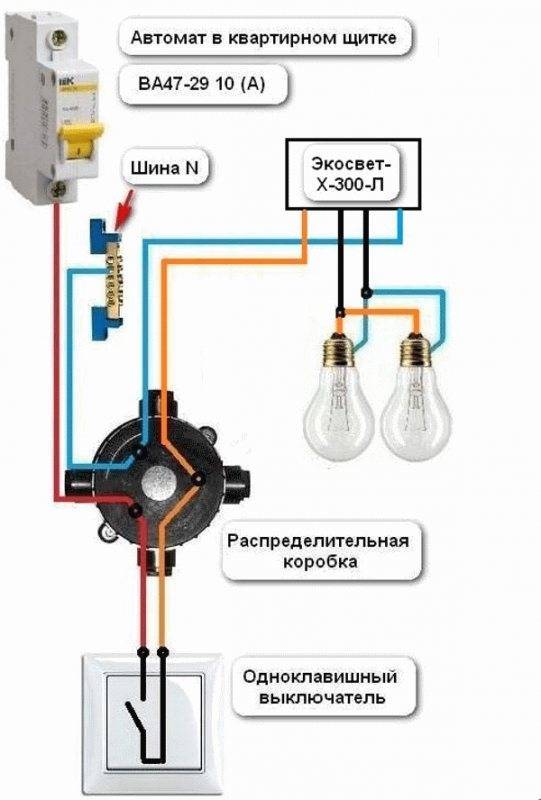

На рисунке вверху показана схема подключения прибора. «Экосвет» соединен с обычным выключателем, чтобы предоставить возможность обесточивания схемы и прекращения его работы.

Изготовление выключателя своими руками

Хлопковое устройство можно изготовить самостоятельно.

Для этого понадобятся 3 платы:

Arduino Nano;
звуковой модуль;
плата силового реле.

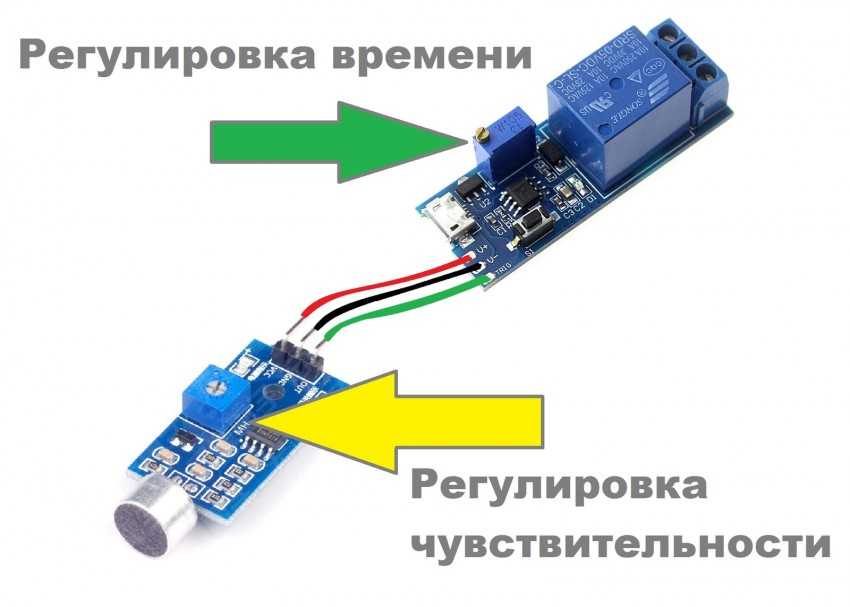

Кроме того, нужен компьютер, USB-шнур, 5-вольтовый блок питания. На компьютер следует поставить программу Arduino IDE, предназначенную для прошивки микроконтроллера.

После копирования данных скетча и вставки текста в окно Arduino IDE необходимо тут же сделать прошивку контроллера. При смене некоторых регулировок и перезаписи устройства есть возможность тонкой настройки звукового реле под собственные нужды.

На схеме видно, что контроллер имеет 4 провода. Пара из них идут на питание, желтый провод направлен на управление силовым реле (контакт 13), а зеленый — провод управления от микрофона, подключенный к А0 контроллеру.

В составе микросхемы есть 8 аналоговых входов и 14 цифровых входов и выходов. В рассматриваемом примере используются А0 и D13, поскольку с ними включается светодиод на плате Arduino.

При замене показателя AnalogRead определяется пороговая чувствительность. Наибольшее значение — 1024. Если изменить значение Delay, скорректируется время на исполнение скетча. Таким образом достигается желаемое время готовности к переключению. Так же определяется порог, защищающий от помех и ложных срабатываний. Чувствительность микрофона меняется еще и переменным регулятором, расположенным на плате. Настройка и отработка схем осуществляется на плате Arduino UNO.

Внешний вид платы

Мы можем использовать эту цепь для различных применений, как автоматический свет для диско или шоу. Вместо лампы можно использовать реле с обмоткой на ~220V. В этом случае мы можем получить звуковое реле (переключатель, который может использоваться для управления более мощными лампами или другими устройствами).

ОСТОРОЖНО! Питание схемы осуществляется от опасного напряжения!

На рисунке ниже, ещё один вариант схемы с питанием от 12В постоянного тока. Q1 усиливает аудиосигнал, приходящий от микрофона. Переменный резистор 5к использован для того, чтобы отрегулировать пик сигнала (0,7 вольта), работает как регулятор чувствительности. Некоторый уровень сигнала, приходя от микрофона, после усиления полевым транзистором Q1, вызовет включение SCR и лампы. Вот принципиальная схема схемы:

Составляющие детали

Стандартный акустический выключатель состоит из следующих деталей, запаянных на печатной плате:

транзисторов и диодов;
диодного моста и стабилитрона;
микросхем триггера и компаратора;
резисторов и конденсаторов;
микрофона и реле.

Плата помещается в крепкий пластиковый корпус защелками.

Настройка акустического выключателя

Настройка устройства осуществляется с помощью двух переменных резисторов. Я добивался такой чувствительности, что выключатель не реагировал на музыку, речь и легкие удары дверью, но при этом отлично срабатывал по хлопку с противоположного конца комнаты. Следует учитывать, что микрофон нужно располагать в направлении хлопка.

Вы наверняка задавались вопросом, почему именно хлопок? Дело в том что амплитуда звуковой волны, вызванная хлопком, гораздо больше, чем при обычном разговоре или музыке, поэтому усилитель можно настроить таким образом, чтобы отсеять другие источник звука, тем самым исключить ложное срабатывание устройства. Теперь, надеюсь, вы убедились, что сделать акустический выключатель своими руками довольно просто.

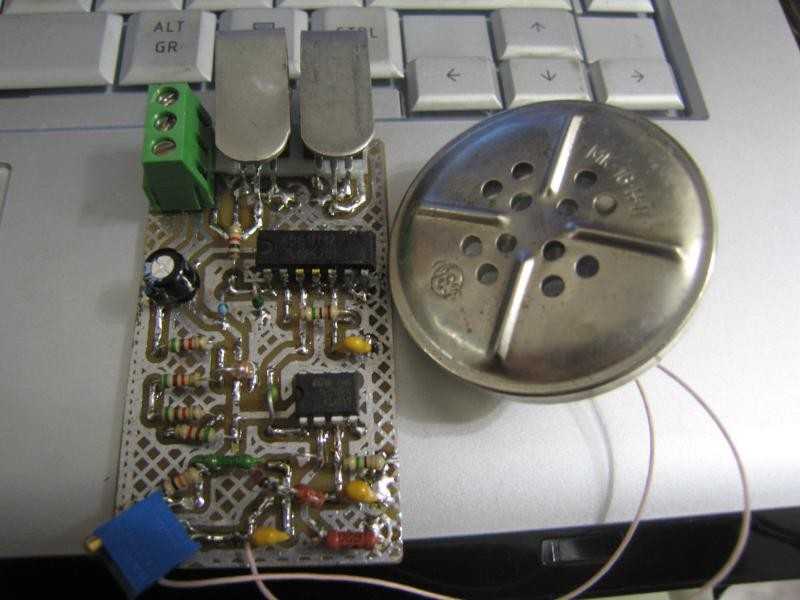

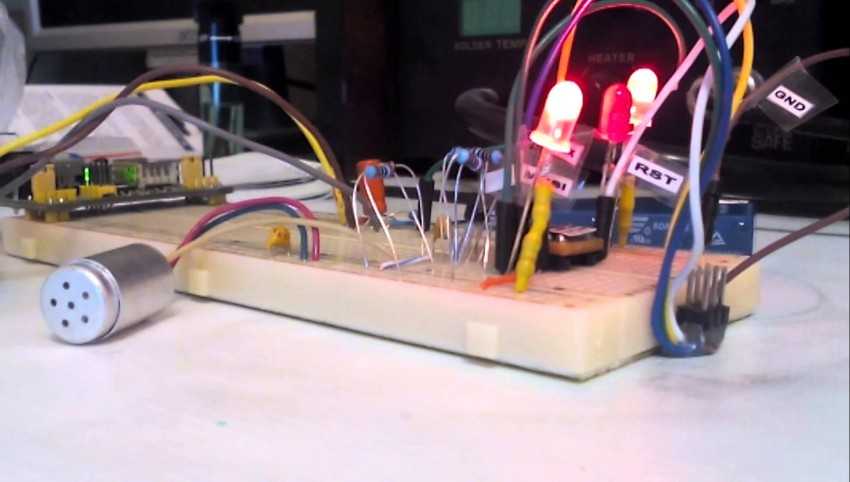

Данное устройство я собрал на макетной плате, но если применять SMD компоненты и твердотельные реле, то размеры акустического выключателя не превысят спичечный коробок. Всем удачной сборки!

Виды звуковых выключателей

Акустические выключатели могут реагировать на голосовые команды и хлопки

Существуют следующие типы акустических выключателей:

Приборы, реагирующие на хлопок. Заранее программируется, при каком количестве хлопков будет выполняться та или иная команда.
Приборы, реагирующие на голос или заранее поставленную команду.
Комбинированные устройства (например, светоакустический выключатель). В них могут устанавливаться звуковые, световые датчики или сенсоры движения. Это наиболее технологичные устройства, у которых риск ложного срабатывания максимально снижен.
Устройства для слаботочных систем. Используются для подключения видеокамеры или передачи команды охране.

Акустические выключатели стали популярными благодаря удобству применения. Они полезны для пожилых людей, лежачих больных и маленьких детей. Приборы такого класса уже активно используются в системе «Умный дом».

Выключатель по хлопку с микроконтроллером

Микроконтроллер — это маленький кусочек кремния, покрытый пластиком и имеющий металлические выводы, который не выполняет никаких функций без программного обеспечения. Применение его в любой техничке делает её умной и предполагает использование в системе «Умный дом».

Отличие от стандартного звукового выключателя:

уменьшенное время срабатывания до 100 микросекунд;
возможности перепрограммирования, установки индивидуальных параметров;
увеличенный радиус действия;
возможность изменения порогового значения сигнала (для устранения помех и исключения реагирования на ложные команды);
плавное изменение яркости освещения;
меньшее количество составных частей;
защита от замыкания.

Диммерный акустический выключатель

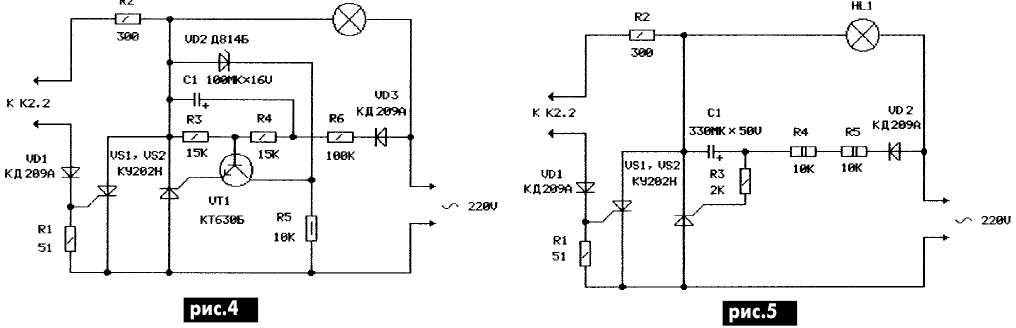

Оптико-акустический выключатель для скрытой проводки Диммирование – это регулировка нагрузки, которую потребляет прибор. С помощью диммеров можно плавно включать свет, регулировать яркости светодиодной лампы или лампочки накаливания. Не применяется для люминесцентной лампы. Также диммерные устройства могут применяться для регулировки температурного режима в утюгах, паяльниках, чайниках и других бытовых приборах.

Оптико-акустический выключатель нужен для диммерного включения электричества. Принцип работы микросхемы следующий:

сигнал в виде звука попадает на микрофон;
звук переводится в импульс;
импульс отправляется на микроконтроллер и проходит через усилитель, заряжая конденсатор;
достигается заряд большой величины, после чего переключается компаратор;
ноль на выходе меняется на импульс;
активируется транзитный генератор, который направляет импульсы;
открывается симистор, через который проходит питание на светильник;
конденсатор теряет уровень напряжения;
на симистор подается сигнал с возрастающим фазовым замедлением;
плавно включается свет.

Если правильно подобрать все номиналы компонентов, светильник выключается с паузой до 3 минут. Для работы диммера нужна лампа с мощностью не ниже 40 Вт. Напряжение на оптико-акустическом переключателе плавно изменяется в диапазоне от 0 до 220 В.

Преимущества:

благодаря плавному включению увеличивается срок службы лампы;
возможность создания освещения нужной яркости в определенном месте;
возможность управления светом с помощью интеллектуальных систем.

К недостаткам можно отнести невозможность размыкать сеть в случае короткого замыкания и отсутствие защитной функции от перегрузок.

Компоненты устройства

Можно предложить несколько схем устройства прибора.

Комплектация по варианту 1

Это самая несложная схема. Она отличается применением микрофона при кратном усилении звукового сигнала. Для неё потребуется несколько транзисторов KT 315 и один мощный KT 818. С микрофона сигнал передаётся на KT 315, многократно усиливается и проходит в KT 818, контролирующий реле замыкания и размыкания контактов нагрузки, будь то лампочка или любой другой потребитель. Чувствительность устройства позволяет его срабатывание на включение/выключение на расстояние 4–5 метров, что вполне применимо для использования в бытового применения.

Оптимальным является выбор электретного микрофона, один из выводов которого соединяется с корпусом. Потребление электроэнергии невелико, напряжение составляет 4–16 вольт.

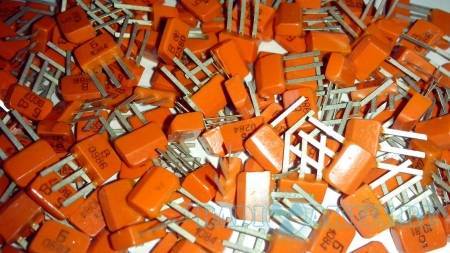

Транзисторы КТ315

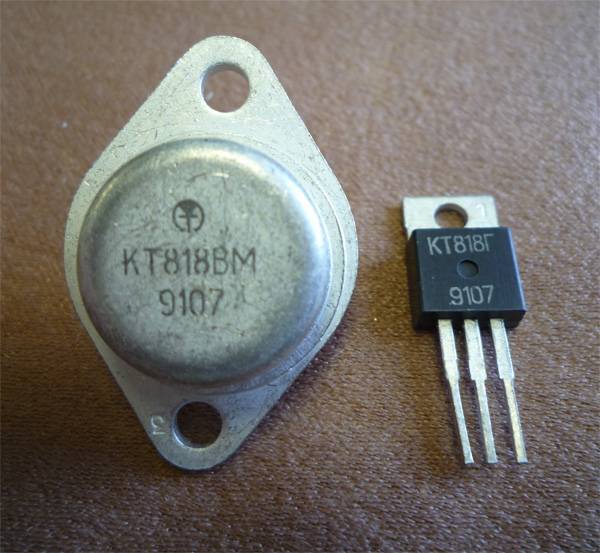

Транзисторы КТ818

Устройство по варианту 2

Схема прибора в этом случае посложнее, но она и надёжнее предыдущей. Для её реализации понадобятся:

резистор;
конденсатор;
стабилитрон;
управляемые тиристоры.

Транзисторный триггер нужно подключить на делитель напряжения и резистор. Триггер получает питание через диод и резистор. Конденсатор и стабилитрон предназначены для выравнивания напряжения.

Устойчивая работа триггера возможна при включении одного из двух управляемых тиристоров. Реагируя на звук от микрофона, делитель напряжения переводит их в другое состояние.

Нагрузка на выключатель не превышает 100 ватт. При необходимости увеличения этой характеристики нужно применить диоды более высокой мощности. Транзисторы устанавливаются с использованием радиаторов.

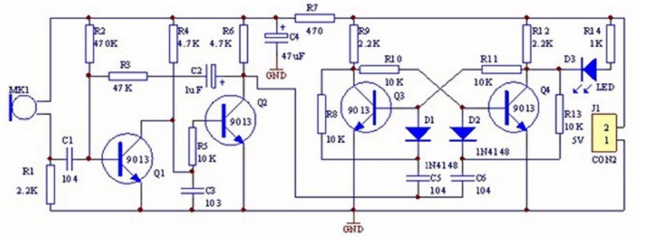

Принципиальная схема простейшего хлопкового выключателя

Технические характеристики

Для примера разберем характеристики стандартного прибора по включению и выключению света по хлопку.

Данные устройства:

Электропитание подается от стандартной сети с напряжением 220 Вольт.
Максимальная общая мощность потребителей не превышает 300 Ватт.
Разброс регулирования звука в рамках 30 – 150 децибел.
Допустимый температурный режим: от 20 градусов ниже нуля до 40 градусов выше нуля.
Класс защиты корпуса — IP30.

В сети применяются разнообразные светильники:

Лампы накаливания и галогенные источники света.
Энергосберегающие или люминесцентные лампочки.
Светодиодные устройства.

Указанные характеристики соответствуют требованиям закона Российской Федерации под номером 261. Этот акт регулирует правила рационального использования электрической энергии.

Вариант сборки

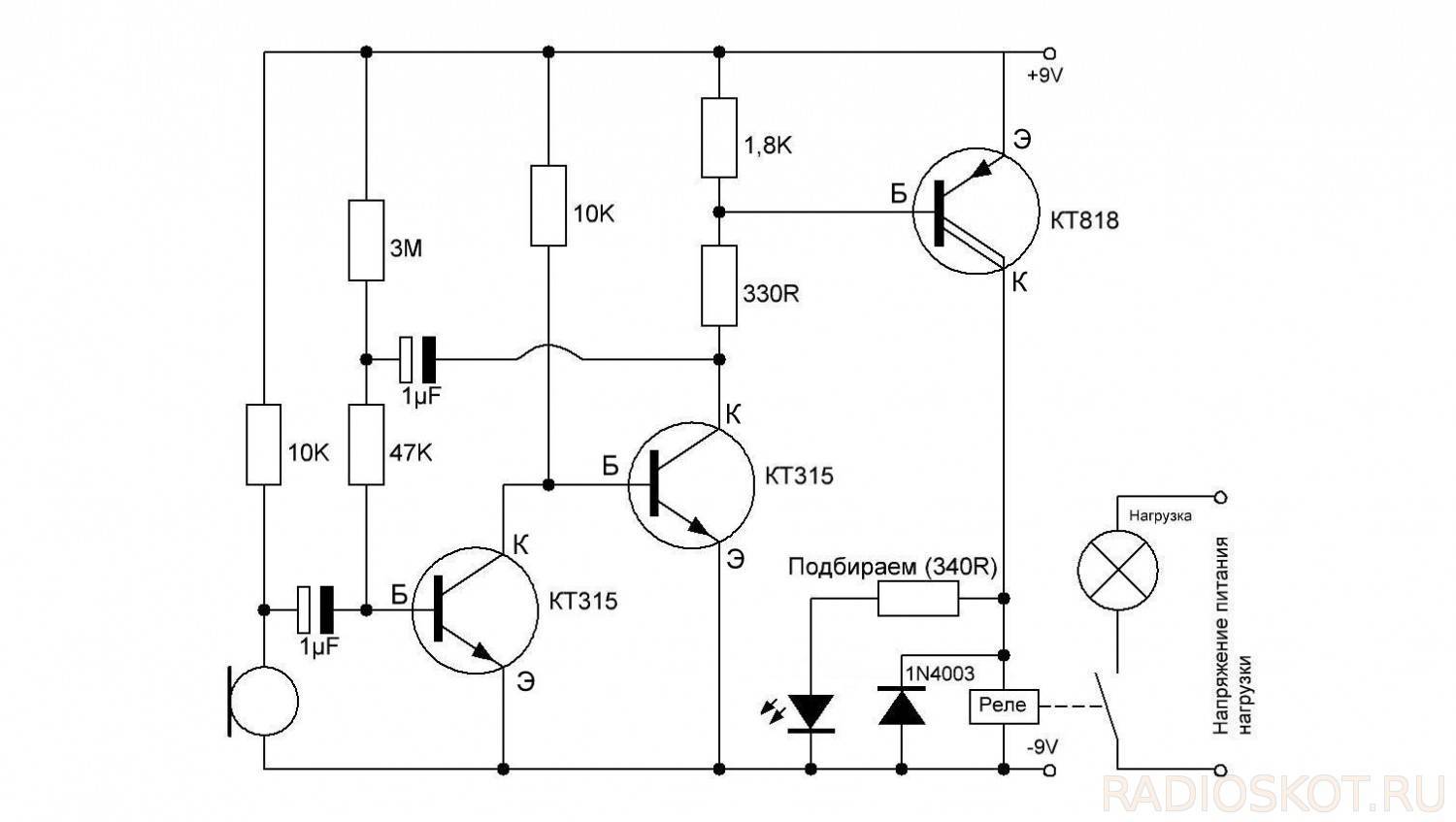

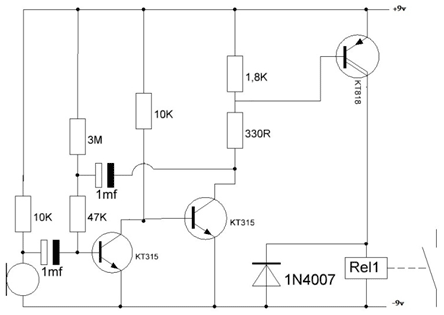

Схема простого акустического выключателя с блоком питания от 4,5-12 вольт, и с диапазоном действия на расстоянии 2-3 м, собирается на печатной или макетной плате и состоит из большего количества деталей.

За силовую часть отвечает транзистор КТ818 подключенный к реле с катушкой питания в 9 вольт.

Чувствительность электретного микрофона задается резистором питания в 10 кОм и конденсатором на 0,1мкФ. Ее отрегулировать исходя из сопротивления резистора и емкости конденсатора, и за счет использования более чувствительных транзисторов. Номинал резистора может начинаться от 2кОМ, в зависимости от мощности питания, подаваемого на схему.

Далее идут два каскада усиления с биполярными транзисторами КТ315 (можно использовать импортные аналоги, например 2N5551). Номиналы сопротивлений можно варьировать на 50%. Для электромагнитного реле нужно установить защитный диод. Для этой функции подойдет кремниевый 1N4148 или 1N401. Для индикации работы схемы в силовой части можно установить светодиод.

Как можно судить по фото, самодельные акустические выключатели довольно компактны, к ним легко подобрать футляр и использовать в мобильных и статичных приборах, для питания используются обычные батарейки. Можно задействовать также и зарядные устройства от мобильных телефонов с выходным напряжением в 5 вольт.

При тестировании надо обратить внимание на реакцию устройства, так как для запуска и отключения правильно собранного акустического выключатель нужно сделать четкий и резкий хлопок

Эффектное при демонстрации реакция на более расплывчатые и размытые шумы, может значительно затруднить использование прибора, вызывая непроизвольное включение или выключение во время фонового шума

Важно также предусмотреть наиболее оптимальное расположение микрофона

Для изготовления встроенных звуковых датчиков можно воспользоваться схемами с питанием 220 вольт, которые могут монтироваться со стандартными клавишными выключателями световых приборов. В них используются в которых используются триггеры на тиристорах и ключевые механизмы.

Виды и устройства концевых выключателей

Изменение их коммутационного состояния происходит в зависимости от вида путевого выключателя — либо от приближения к нему подвижных элементов, движение которых необходимо ограничивать или контролировать (бесконтактные), либо механическим воздействием на кнопку или рычаг «концевика» (механические).

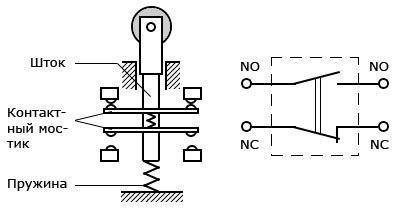

Механические по способу воздействия и вида управляющего элемента могут быть самого различного исполнения, но имеют схожий и достаточно простой принцип работы: замыкание или размыкание их контактов (обычно бываю оснащены парами нормально замкнутых — NC и нормально разомкнутых — NO контактов) вызывается непосредственным механическим воздействием движущейся части на кнопку, ролик или рычаг «концевика».

Бесконтактные устройства имеют следующие разновидности:

Индуктивные (1), реагирующие на металл. При приближении к датчику металлических движущихся элементов происходит изменение (увеличение) индуктивного сопротивления обмотки дросселя, снижения тока и размыкания электрической цепи.

Емкостные (2) — параметрическое влияние на эти датчики оказывает тело человека, имеющее определенную емкость, приближение которой к чуствительному элементу (пластине конденсатора) вызывает увеличение емкостного объема и снижение частоты, задаваемой мультивибратором. При достижении заданного определенного порога частоты происходит срабатывание прибора.

Производители

Выключатель «Сlaps»

Выключатель «Экосвет»

Устройство «Экосвет» предназначено для работы с лампочками на 220 Вольт.

Основные параметры прибора:

нагрузка — 300 Ватт;
разброс звукового сигнала — от 30 до 150 децибел;
уровень защищенности корпуса — IP30;
допустимый температурный режим — от 20 градусов ниже нуля до 40 градусов выше нуля;
стоимость — от 350 рублей.

Самостоятельное подключение

Комплект двухканального управления освещением Zamel RZB-04

Рассматривать особенности подключения бесконтактного концевого выключателя можно на примере Zamel RZB-04. Он комплектуется двухканальным приемником, двухканальным отключателем с 4-мя режимами, монтажными креплениями. Устройство имеет 5 режимов работы:

Включение. После того, как нажата кнопка в любом положении, загораются или гаснут лампы.
Выключение. Происходит по нажатию клавиши.
Моностабильность. Работает в режиме нажатой кнопки. После ее отпускания лампочка потухнет.
Бистабильность. Для включения/выключения света используется последовательное нажатие.
Временный режим. Нажатая кнопка запускает работу устройства на непродолжительный период.

Инструкция по подключению

Лучшее место для монтажа прибора – проходная комната (коридор, холл), кухня или спальня.

Схема подсоединения зависит от количества каналов. Одноканальные подсоединяются посредством разрыва кабеля фазы, подведенного к светильнику и подкидыванием жилы на клеммы Lin и Lout. Многоканальники устанавливаются так:

Обесточивается электросеть и проверяется напряжение индикаторной отверткой.
Убирается старый выключательный механизм.
Подается напряжение, но на выключатель направляется только фаза. Она должна быть постоянной, для чего соединяется с одним из проводников клеммниками.
Фаза подкидывается на контакт L без пропускания провода через устройства.
На контакт N при помощи провода из распределительного щитка подводится ноль.
На клемму OUT1 лучше сделать подсоединение фазным проводом, направленным на один или несколько источников света. Нейтраль берется из короба или приемника.
На контакт OUT2 подводится фаза, выходящая на вторую группу или один источник света. Нейтраль забирается из щитка или приемника.
На контакт INT1 подкидывается импульсный передатчик, направляющий короткие сигналы. Он обеспечит управление с пульта ДУ или стационарного переключателя.
На контакт INT2 подключается импульсный выключатель по схеме, указанной в предыдущем пункте.

На завершающей стадии соединяется переключатель и подается электричество.

Технология настройки и перепрограммирования

Программирование режима

Сначала необходимо выбрать режим работы системы. По умолчанию это стандартный функционал с переводом беспроводника вверх на включение и вниз на отключение. Для перепрограммирования следует:

Отверткой нажать на кнопку PROG устройства № 2 и удерживать ее до момента загорания красной лампочки.
Дублировать действие на верхней части кнопки радовыключателя. Дождаться, пока зажжется красная лампочка.
Нажать на нижнюю часть до момента активации диода.

Остальные действия выполняются по схожему алгоритму со второй клавишей.

Установка переключателя

Проще всего приклеить выключатель к стене на скотч

В комплект поставки входит двусторонний скотч или дюбели с саморезами. При работе со скотчем исключается использование инструментов и облегчается регулировка положения девайса. Лента разрезается на 4 кусочка, которые наклеиваются на прибор.

После монтажа устанавливает контрольная лампа и проверяется система. Нужно перевести кнопку в верхнее, а затем в нижнее положение. О старте свидетельствует световой индикатор.

Местом для монтажа может быть дверцы шкафа, сейф, перегородка из ГКЛ. На двери переключатель можно установить на уровне вытянутой руки ребенка. Спинка кровати, стена и пол создадут дополнительный комфорт использования.

Голосовое реле

Предлагаю простой акустический автомат для включения различных исполнительных устройств. Суть работы схемы (рис.1) заключается в следующем. При определенном уровне акустических шумов вблизи высокочувствительного датчика-микрофона ВМ1, пороговый уровень включения которого устанавливается подстроечным резистором R1, усиленный операционным усилителем DA1 сигнал поступает на транзисторный ключ VT1-VT2, который подает питание на реле К1. Реле своими контактами (на схеме они не показаны) замыкает цепь питания нагрузки. После прекращения шумов нагрузка выключается.

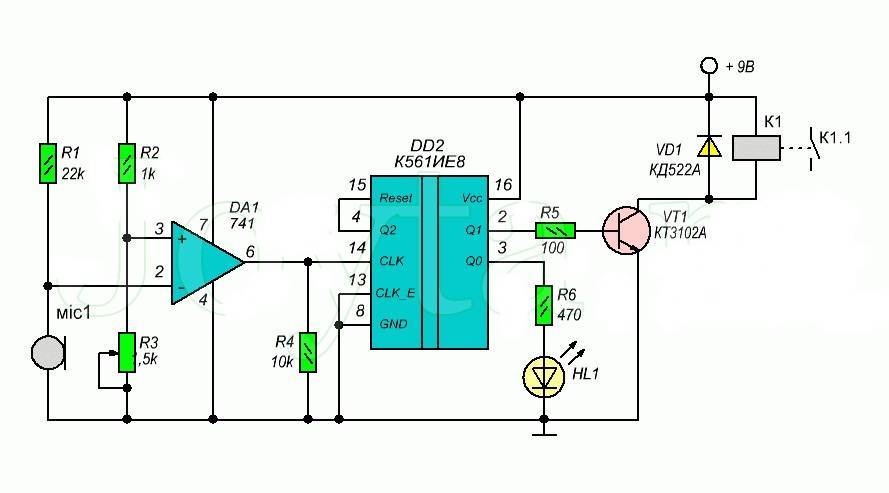

Рис.1. Принципиальная схема акустического автомата

Данный способ используется в микродиктофонах, которые автоматически включаются в режим записи при наличии звукового сигнала. Мною эта схема используется для автоматического включения УЗЧ домофона.

Данная схема хорошо послужит в автомате освещения. Тогда ее стоит дополнить оконечным каскадом с задержкой выключения на 3…4 минуты. Если установить такой автомат, например, в прихожей, то свет будет загораться автоматически при наличии малейшего шума (открывающейся двери или голоса) и гаснуть по прошествии нескольких минут при полной тишине.

В исходном состоянии оба входа микросхемы DA1 находятся в состоянии равновесия, и на базу транзистора VT1 поступает очень слабый сигнал, порядка нескольких милливольт, недостаточный для открывания транзистора. При звуковом воздействии на микрофон переменное напряжение подается на вход 2 ОУ. Многократно усиленный сигнал с вывода 6 ОУ, еще усиленный транзистором VT1, попадает на электронный ключ на транзисторе VT2, который, в свою очередь, коммутирует исполнительное устройство — реле К1.

От номиналов С5 и R2 зависит задержка выключения реле при пропадании звукового воздействия на микрофон. Если задержка не нужна — эти элементы из схемы исключают. Когда нужна большая задержка выключения, номинал С5 следует увеличить. При номиналах, указанных на схеме, задержка выключения при питании схемы 12 В составит 1 мин ±10%. Если емкость конденсатора С5 увеличить до 2000 мкФ, задержка выключения при том же напряжении питания возрастет до 10 минут. Однако в последнем случае теряется точность времени выдержки и возрастает зависимость от длительности первоначального воздействия звуковых колебаний на микрофон.

Диод VD1 служит для устранения дребезга контактов реле К1. К1 — маломощное реле типа РЭС10, РЭС15 на напряжение срабатывания 9…11 В. Для коммутирования мощных цепей нагрузки с большим напряжением питания необходимо соблюдать меры безопасности и использовать реле с соответствующим допустимым током через контакты. Микрофон ВМ1 представляет собой капсюль ДЭМШ или аналогичный с сопротивлением обмотки 200…250 Ом и выше. Хорошие результаты получаются при использовании в качестве микрофона электретного капсюля МКЭ различных модификаций (ранее использовался в качестве встроенного микрофона кассетных магнитофонов).

Для устранения наводок и прочих помех микрофон необходимо соединить с устройством коротким экранированным кабелем длиной не более 20 см. При жестком креплении корпуса устройства к другим конструкциям (например, к вертикальной стене) следует обернуть микрофонный капсюль поролоном и не привинчивать к корпусу устройства, чтобы помехи при различных ударах (например, хлопаниях соседней двери) не воздействовали на микрофон.

В качестве VT2 можно использовать кремниевые транзисторы средней мощности КТ603, КТ630 или их аналоги с любыми буквенными индексами. В качестве VT1 подойдет КТ361 с любым буквенным индексом.

Правильно собранное из исправных деталей устройство в настройке практически не нуждается. Нужно только подстроечным резистором R1 подобрать порог срабатывания устройства.

Важные характеристики для выбора

Перед выбором дистанционного выключателя следует определиться с количеством групп светильников, обслуживаемых устройством, можно выбрать от 1 до 8 каналов.

Низкое электропотребление кнопочных и сенсорных радиовыключателей в режиме ожидания 10% – 30% обеспечивает длительную работу передатчика без замены батарейки 2-7 лет.

Также надо просуммировать подключаемую мощность источников света и выбрать изделие с оптимальным значением коммутируемой мощности нагрузки в диапазоне 0,2–5,0 кВт. Следует учитывать, что «дистанционники» на ИК-лучах действуют в пределах прямой видимости приемника, а радиоволны способны огибать препятствия и проникать сквозь стены и перекрытия в здании. Не стоит «гнаться» за передатчиком с предельно допустимой излучаемой мощностью 10 мВт и зоной действия 100м, поскольку в частном доме достаточно радиуса действия 25–30 м.

Принцип работы

Устройство функционирует за счет установленного в нем микроконтроллера. Контроллер санкционирует включение и выключение света по хлопку. Данный прибор при желании можно использовать для контроля за другими электробытовыми устройствами (кондиционерами, вентиляторами и т. п.).

Звук от хлопка проходит через микрофон, там усиливается и трансформируется электрический импульс. Далее происходит выравнивание звука благодаря работе выпрямляющих диодов. Звук находится под контролем резистора (если уровень громкости звука ниже заданного, резистор не допустит срабатывания прибора).

Свет отключается и включается после последовательной зарядки и разрядки конденсаторов. По окончании полного цикла деятельности (по еще одному хлопку) резистор и конденсатор C10 разряжаются за четыре секунды. Это приводит устройство к выключению.

Выключатели света, активирующиеся звуками от хлопков, можно найти в продаже или сделать самостоятельно. Рассмотрим прибор «Экосвет-Х-200-Л», выпускаемый белорусской . Он обладает следующими техническими характеристиками:

мощностью нагрузки — до 300 ватт;
силой звука — 30–150 децибел;
напряжением сети — 220 вольт.

Хлопковые выключатели «Экосвет-Х-300-Л» предназначены для включения и выключения освещения по громкому и звонкому звуку В комплект кроме непосредственно выключателя входит коробка и инструкция по монтажу. Цена данного выключателя в сравнении с аналогичными приборами других изготовителей является вполне демократичной. Выключатель выпускается в защитном корпусе класса IP-30. Работать он может при температуре от -20 оС до 40 оС.

ЧИТАТЬ ДАЛЕЕ: Колонковое бурение скважин технология и нюансы проведения работ

Такое устройство сочетается фактически с любыми светильниками: галогенными, люминесцентными, энергосберегающими, LED и стандартными лампами накаливания. Размер устройства — не более спичечного коробка, поэтому его легко разместить в основании любого источника света. Крепится выключатель с помощью двустороннего строительного скотча или саморезов.

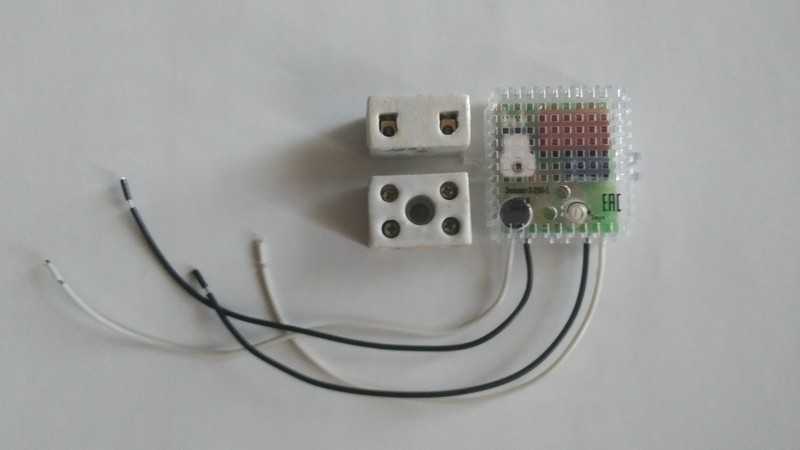

Медные провода можно соединить при помощи клемм Wago

Плюсы клеммников Wago:

быстрота, аккуратность и лёгкость соединения проводов;
электробезопасность;
отсутствие необходимости использовать специальный инструмент электрика;
надёжность;
эстетичность и красота.

Минусы клеммников Wago:

высокая цена;
не слишком удобное расположение гнёзда.

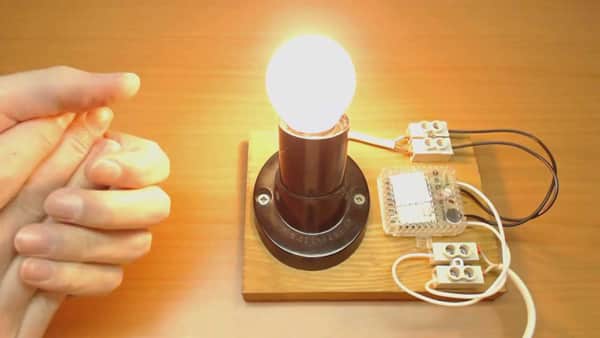

Для диммерного включения электричества применяется оптико-акустический выключатель. Он действует следующим образом:

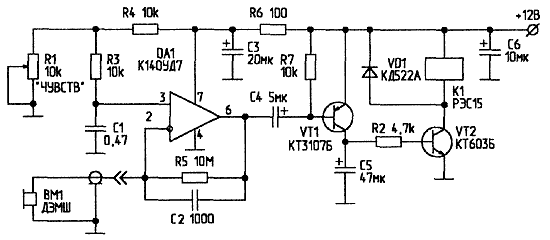

Звуковой сигнал (в нашем случае это хлопок) поступает на чувствительную мембрану микрофона. Там звук конвертируется в электрический импульс. При проходе через операционный усилитель мощность импульса увеличивается и осуществляется зарядка конденсатора. При достижении зарядом большей величины, чем на ёмкости, происходит переключение компаратора. Ноль при этом на выходе заменяется импульсом от логического участка.

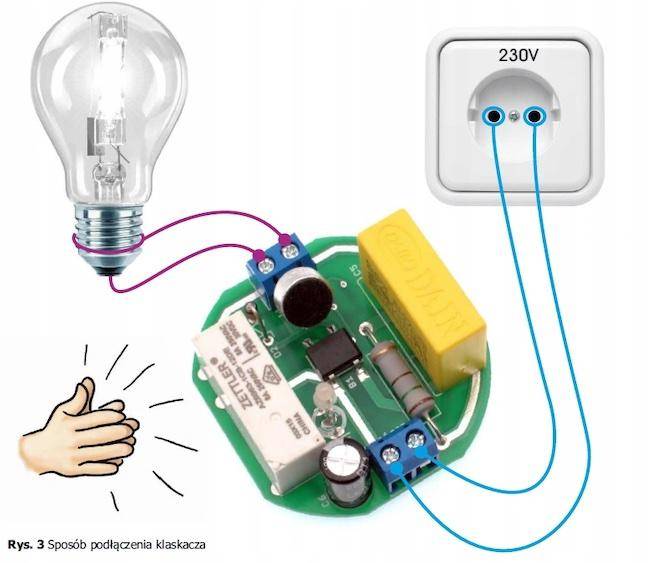

Такая цепочка последовательно активируется в выключателе после получения акустического сигнала от микрофона. Затем запускается транзисторный генератор, направляющий электрические импульсы, и открывается симистор. Через него происходит поступление электропитания на источник света.
Через некоторое время конденсатор теряет уровень напряжения. При этом симистор принимает управляющие электрические сигналы с постоянно увеличивающимся фазовым замедлением, вследствие чего происходит плавное выключение света. При оптимальном подборе номиналов световой источник выключается с паузой до трёх минут.

Для диммерного включения электричества применяется оптико-акустический выключатель
