защита от скачков напряжения

Содержание

Стабилизаторы напряжения

Стабилизатор (нормализатор) напряжения применяется для поддержания стабильного и качественного напряжения в сети. Его назначение — поддерживать выходной сигнал на уровне 220 вольт, независимо от его уровня на входе. Стабилизатор не улучшает форму сигнала, не исправляет синусоиду, а только корректирует величину напряжения. При этом стоит заметить, что к стабилизаторам, вносящим изменение в синусоиду входного сигнала из-за своей конструкции, подключать приборы содержащие электродвигатели нельзя, так как это приводит к их перегреву.

Виды и их параметры

Стабилизаторы выпускаются с точной регулировкой, но с медленным реагированием на изменение входного сигнала (электромеханические) или с высокой скоростью реакции, но с погрешностью при подстройке уровня сигнала. Перед тем как подобрать себе вид оптимального нормализатора, необходимо померить уровень сигнала в сети. Измерения проводятся в разное время суток на протяжении недели.

Таким образом, определяется требуемый диапазон работы, а при возможности нужно исследовать, насколько быстро изменяется величина напряжения, и вид стабилизатора. Если величина изменяется медленно, оптимальным будет электромеханический тип. Если существуют резкие провалы, то ступенчатый. По принципу работы различают:

Релейные. Основными радиоэлементами, входящими в состав такого типа устройств, являются многообмоточный трансформатор и мощные реле. При отклонениях сети от номинального напряжения происходит автоматическое переключение обмотки с использованием силового реле. Такой нормализатор характеризуется низкой ценой, но главный его недостаток в ступенчатой подстройке величины напряжения. При этом на выходе получается уже не чистая синусоида.
Сервомоторные. Другое название — электромеханические. В работе используется автотрансформатор и двигатель, последним управляет система контроля. Обладает: низкой ценой, плавной регулировкой, компактными размерами и чистой синусоидой на выходе. К недостаткам относят шум и низкую скорость срабатывания.
Инверторные. Действуют на основе двойного преобразования, сначала переменный ток в постоянный, а затем снова в переменный. Всё управление происходит с применением микроконтроллера. Работают в большом диапазоне входного сигнала с высокой скоростью реагирования. Обеспечивают защиту и от импульсных помех, но при этом являются самыми дорогими устройствами.
Симисторные. Принцип работы такой же, как у релейного типа, но вместо механических узлов используются полупроводники, работающие в режиме ключа. Отличаются быстротой срабатывания и высоким коэффициентом полезного действия. При этом они совершенно бесшумные, но сложны в своих схемотехнических решениях.
Феррорезонансные. Для бытового применения не используются, так как имеют большой вес и высокий уровень шума. Работают на эффекте феррорезонанса.

При изготовлении стабилизаторов используются различные методы достижения стабильного сигнала на выходе устройства. Любой нормализатор обязан поддерживать напряжение в допустимом диапазоне при его отклонении. Если отклонение составит большее значение, стабилизатор отключится и прервёт подачу электричества к подключённой нему нагрузке. Нормализаторы характеризуются такими параметрами:

Максимальное входное напряжение. Это максимальный уровень сигнала, понижающийся стабилизатором до 220 вольт.
Минимальное входное напряжение. Это минимальный уровень сигнала, повышающийся стабилизатором до 220 вольт.
Выходное напряжение. Величина максимального выходного напряжения, подающегося со стабилизатора на нагрузку.
Полная мощность. Пиковая мощность, которую может выдержать устройство, измеряется в ВА.
Вид индикации. Может использоваться цифровой экран или аналоговые приборы.
Тип. Принцип работы.
Количество фаз. В зависимости от типа электропроводки бывают двух видов: однофазные и трёхфазные.

Причины возникновения и опасность скачков напряжения

В момент перепада напряжения в электрических сетях его амплитуда изменяется на короткий промежуток времени. После этого она быстро восстанавливается с параметрами, приближенными к начальному уровню.

Подобный импульс электрическим током продолжается буквально в течение нескольких миллисекунд, а его возникновение обусловлено следующими причинами:

Грозовые разряды. Вызывают скачки напряжения до нескольких киловольт, которые не сможет выдержать ни один прибор. Подобные перепады нередко становятся причиной отключения сети и пожара.
Перенапряжение, вызываемое процессами коммутации, когда подключаются или отключаются потребители с высокой мощностью.
Явление электростатической индукции при подключении электросварки, коллекторного электродвигателя и другого аналогичного оборудования.

Опасность последствий от перенапряжений наглядно отражается на рисунке, где грозовой и коммутационный импульсы существенно отличаются от номинального сетевого напряжения. Изоляционный слой в большинстве проводов рассчитан на значительные перепады и пробоев обычно не случается. Часто импульс действует очень недолго и напряжение, проходя через блок питания и стабилизатор, просто не успевает подняться до критического уровня.

Иногда слой изоляции сети 220 В может не выдержать возрастающего напряжения. В результате случается пробой, сопровождающийся появлением электрической дуги. Для потока электронов образуется свободный путь в виде микротрещин, а проводником служат газы, наполняющие микроскопические пустоты. Этот процесс сопровождается выделением большого количества тепла, под действием которого токопроводящий канал расширяется еще больше. Из-за постепенного нарастания тока, срабатывание защитной автоматики немного запаздывает, и этих нескольких мгновений вполне хватает, чтобы вывести из строя в частном доме всю электропроводку.

Особую опасность представляют повышенное и пониженное напряжение, находящееся в таком состоянии долгое время. В основном это происходит по причине аварийных ситуаций, которые требуется устранить, чтобы ток пришел в норму. Других способов нормализации и каких-либо специальных приборов, защищающих от этого явления, не существует.

Чем опасны перенапряжения и с чем связаны?

Перенапряжения имеют разную природу и от этого различаются длительностью и величиной. Обычно длительные перенапряжения возникают из-за какой-либо поломки понижающего трансформатора на подстанции или обрыва нулевого провода в сети.

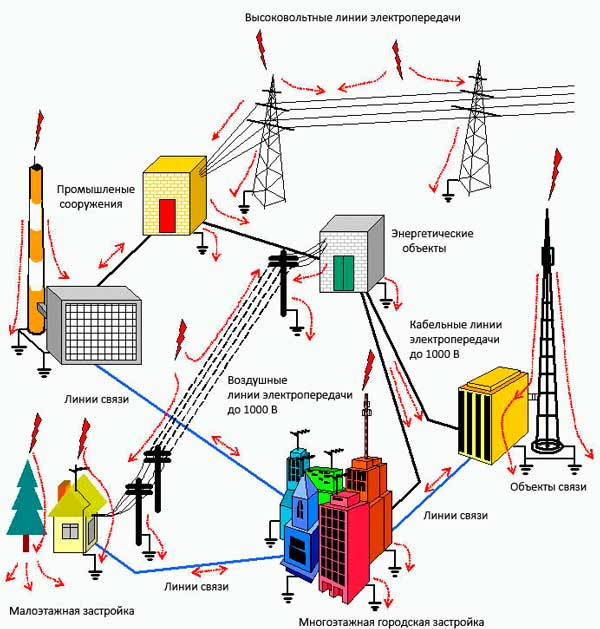

Пути разноса перенапряжения

Данные перенапряжения обладают сравнительно небольшими показателями, но действуют достаточно долгое время и представляют реальную угрозу для человека, и для вашего оборудования.

Долгое повышение напряжения может случиться из-за неравномерного распределения нагрузок по всем фазам во внешней сети. Именно тогда возникнет перекос фаз, при котором напряжение на загруженной фазе будет ниже, а на незагруженной естественно выше номинального.

Краткие по времени всплески напряжения могут появиться из-за переключений в энергосети или во время включения достаточно сильных реактивных нагрузок.

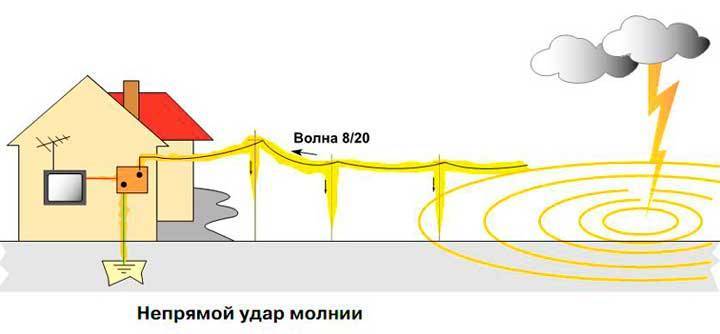

Сильные импульсные перенапряжения возникают в результате воздействия грозовых разрядов.

И напряжение может достигнуть десятков киловольт. Данные импульсы длятся в течение сотни микросекунд, и специальные защитные автоматы просто не успевают на них среагировать, потому что самые современные виды автоматов имеют время срабатывания единицы миллисекунд, и это может быть причиной выхода из строя и повреждения изоляции между фазой и нейтралью.

Хотя, это не приведет к короткому замыканию и не нарушит работу сети, но приведет к небольшой утечке тока в месте повреждения изоляции. И если будет проходить между фазой и нейтралью, то не будет фиксироваться и автоматами защиты, и это приведет к повышенному нагреву изоляции и ускоренному процессу ее старения. По истечении времени сопротивление изоляции на данном участке значения уменьшается, и ток утечки возрастет.

В чем причины перепадов напряжения в сети?

Система электроснабжения в нашем государстве далеко не совершенна. Из-за этого положенная величина напряжения 220В, с расчетом на которую изготавливают всю бытовую технику, выдерживается далеко не всегда. В зависимости от того, какая нагрузка в конкретный момент приходится на сеть, напряжение в ней может колебаться в значительных пределах.

Скачки напряжения в наших сетях не являются редкостью из-за того, что подавляющее большинство всех элементов энергоснабжающей системы разрабатывалось несколько десятилетий назад и не рассчитывалось на современную нагрузку. Ведь практически в любой современной квартире имеется множество домашних энергопотребителей. Конечно, это делает проживание более комфортным, но вместе с тем значительно увеличивает потребление электричества. Линия далеко не всегда может справиться с такими нагрузками, следствием чего становятся частые перепады напряжения.

Один из способов защиты от перенапряжения сети на видео:

Надеяться на то, что вскоре старая система будет полностью переделана с учетом современных требований, не стоит. Поэтому защита от скачков напряжения электролинии и подключенных к ней аппаратов – это та задача, при решении которой хозяевам приходится думать собственной головой и работать своими руками.

Теперь поговорим о причинах, из-за которых возникают скачки напряжения, более подробно. Обычно изменения разности потенциалов происходят без резких бросков, и современная техника, рассчитанная на работу в пределах от 198 до 242В, способна справиться с ними без ущерба для себя.

Речь пойдет о тех случаях, когда напряжение в течение долей секунды повышается в разы, а затем столь же быстро снижается. Это и есть то явление, которое называется – скачок напряжения. Вот каковы причины, по которым оно чаще всего происходит:

Одновременное включение (или, наоборот, отключение) нескольких приборов.
Обрыв нулевого проводника.
Удар молнии в линию электропередачи.
Разрыв жил внутри провода из-за падения на ЛЭП дерева
Неправильное подключение кабелей в общем электрощите.

Как видим, скачок напряжения может произойти по разным причинам. Предугадать, когда он произойдет, попросту нереально, а значит, подумать о защите от перепадов напряжения следует заблаговременно.

Пример монтажа реле напряжения на видео:

2 типа реле для защиты бытовой техники и оборудования. Узип или реле.

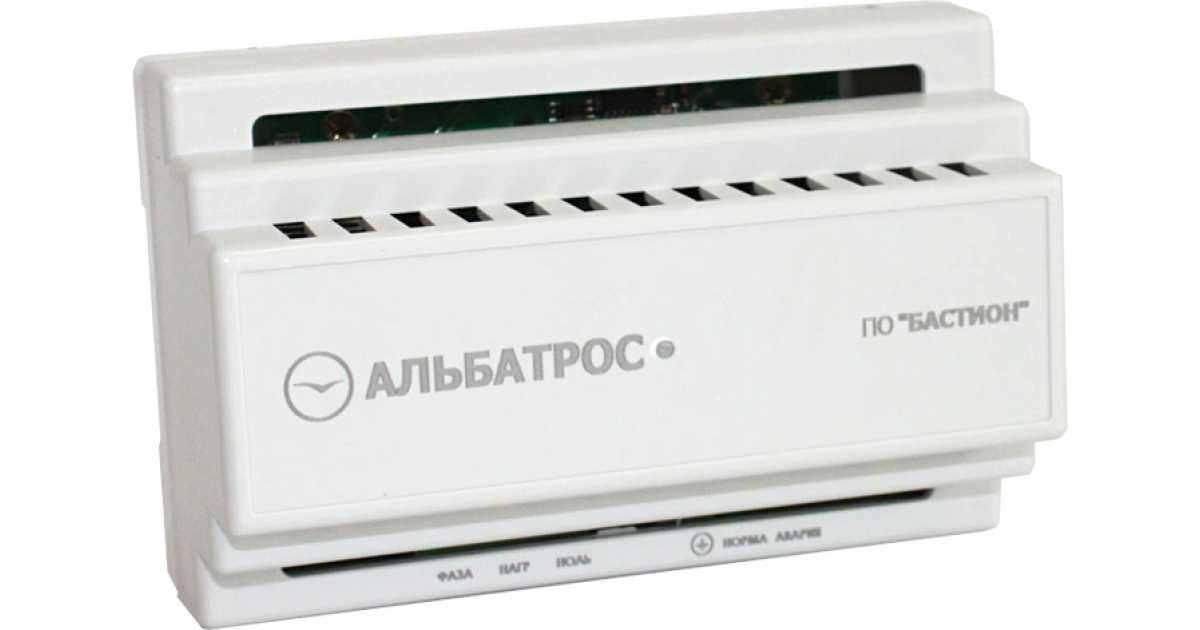

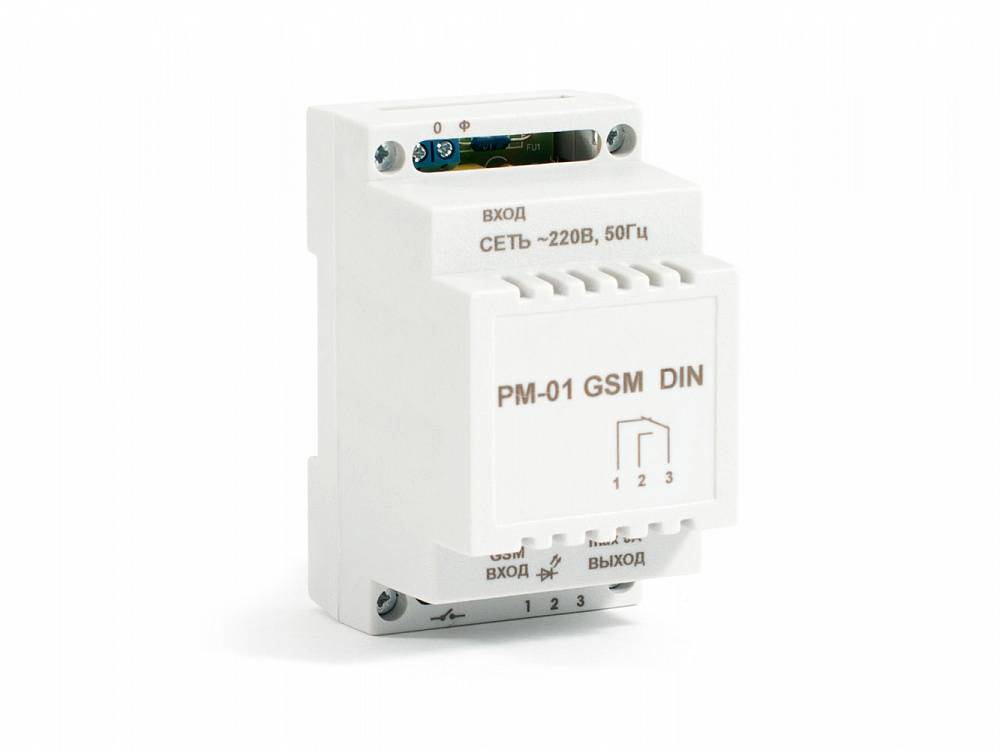

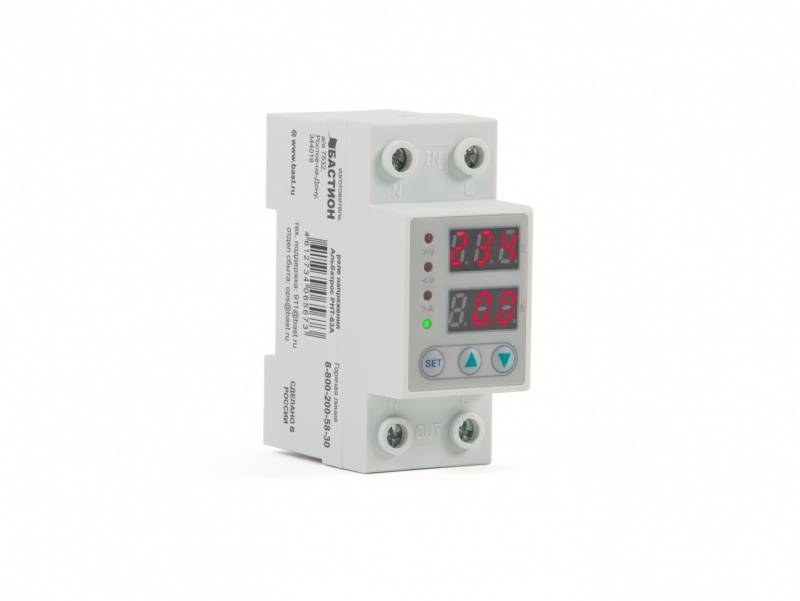

Реле контроля напряжения (РКН) – это несложное устройство, отключающее цепь когда разность потенциалов отклоняется от нормы. Реле для защиты бытовой техники и оборудования включает вновь цепь, когда разница потенциалов становится нормальной.

РКН не изменяет напряжение, не стабилизирует его, реле считывает показатели и действует, согласно сети.

Зачем нужно реле напряжения (РН) для домашней сети 220в

Реле бывают двух типов:

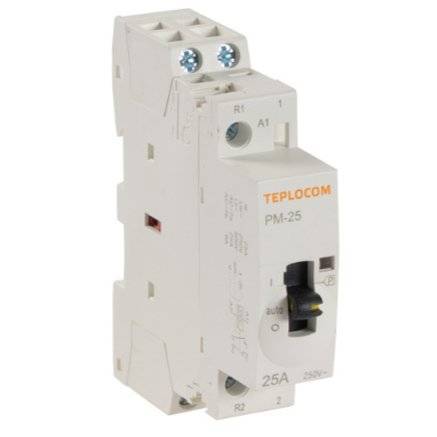

Реле общего типа. Его устанавливают в щиток, РН защищает весь дом (или квартиру) от скачков. РКН обладает чувствительностью, не реагирует на скачки в пределах микровольта, выключает подачу тока тогда, когда потенциал достигает критического значения. Критическое значение зависит от конкретной модели РКН. Регулировка таких устройств производится очень легко: например, реле РН-113 можно без особых знаний настроить за 10 минут; настройка Барьер занимает еще меньше.
РКН встроенный. Включается в розетку и напоминает удлинитель с гнездами под 220 Вольт. В него включаются отдельные электроприборы и РН способно их защищать от перенапряжения. Конструкция реле очень проста — пластина, гнущаяся при повышении напряжения нажимает на тумблер-автомат. Именно поэтому при срабатывании заметно слышен «щелчок».

1 совет как правильно выбрать РН для квартиры и частного дома

Если вы решили приобрести реле контроля, помните, что следует внимательно изучить его мощность (больше, чем сумма мощностей всех включаемых электрических приборов).

Реле — удобное устройство, но не совсем подходит в местности, где сеть нестабильна. В этом случае реле будет очень часто включаться и выключаться, мало кому понравится постоянно мерцающий свет. Реле сохранит вашу бытовую технику, но ценой комфорта.

Защита от перепадов напряжения в сети 220В

3 главных отличия реле друг от друга.

Все однофазные реле (т.е. реле, работающие в однофазной сети, стандартной двух контактной с желательным 220 В) отличаются друг от друга такими параметрами:

максимальный коммутируемый ток нагрузки (суммарный ток). Это реле с показателями 16А, 25А, 32А, 40А, 60А, 63А. Реле с большими токами нагрузки устанавливают на производстве.
наличие индикатора напряжения в сети;
элементы управления (ручки, дающие возможность настраивать интервал допустимых);

Как избежать проблем с подключением, 3 ошибки подключения реле

Рассмотри три самые распространенные ошибки, которые случаются при неправильном подключении реле напряжения:

Соединение нуля с защитным проводником, идущим после дифференциального автомата. Это чаще всего делается «по привычке», с целью произвести зануление.
Неполнофазные подключения устройства. Тоже распространенная ошибка: фаза подключается на дифференциальный автомат, а ноль проходит мимо. Таким образом, ноль бытовой розетки подключен не к дифференциальному автомату, а к нулевой шинке.
Ошибка в неверной располюсовке. При подключении одного полюса клеммы меняются местами, таким образом питающая фаза подключается к верхней клемме, а отходящая — к нижней, питающий ноль при это с нулевой шинки подключают к нижней клемме, а нагрузочный — к верхней.

Перенапряжение в результате коммутации

Такое явление может произойти при включении в линию или выключении приборов, дающих высокую индуктивную нагрузку. К ним относятся блоки питания, электромоторы, а также мощные инструменты, запитывающиеся от сети.

Этот эффект обусловлен законами коммутации. Моментальное изменение величины тока в соленоиде, а также разности потенциалов на конденсаторе произойти не может. Когда цепь с такой нагрузкой соединяется или размыкается, то в месте контакта отмечается появление вызванного самоиндукцией и коммутационными процессами электрического потенциала.

Течение переходного процесса всегда сопровождается выбросом напряжения, которое обладает полярностью, обратной входному. Небольшая емкость проводников в сети вызывает резонанс, длящийся короткое время и вызывающий высокочастотные колебания. По завершении переходного процесса они затухают.

Сколько продлится перенапряжение и какова будет его величина, зависит от следующих показателей:

Индуктивность нагрузки.
Моментальное значение разности потенциалов при коммутации.

Емкость подключающих электрических кабелей.
Реактивная мощность.

Определение термина

Под данным понятием подразумевается резкие перепады сетевого напряжения, выходящие за пределы допустимых отклонений. Напомним, что согласно действующим нормам допустимые отклонения напряжения не должны превышать от номинала, а предельно допустимые — Собственно, параметры, характеризующие качественное напряжение указываются в договоре на предоставление услуг. При этом описание допустимых пределов не должно противоречить действующим нормам.

Под данное определение попадает кратковременное перенапряжение и понижение напряжения, а также отклонения (длительностью более минуты) и колебания (продолжительность менее минуты). Под это описание также подходят импульсные перенапряжения, называемые бросками.

Броски напряжения негативно отражаются на качестве напряжения

Скачки напряжения

Скачками напряжения в повседневной речи принято называть резкое (быстрое) значительное изменение значения напряжения. Как правило, под скачком напряжения понимается быстрое значительное увеличение напряжения. Юридически точного определения понятия «скачок напряжения» у нас не существует. Обычно юристы понимают под «скачком напряжения» отклонения качества поставляемой электроэнергии от требований нормативной документации.

Как правило, в судебной практике речь идет о таких скачках напряжения, которые стали причиной нанесения ущерба.

Четкого определения «скачка напряжения» в нормативной документации тоже не найти. Отраслевая нормативная документация различает следующие отклонения параметров электроснабжения от нормы: отклонения и колебания напряжения, перенапряжение.

«Отклонение напряжения» — это изменение амплитуды длительностью более 1 минуты. Различают нормально допустимое отклонение напряжения и предельно допустимое отклонение напряжения. При этом предельно допустимым является отклонение в 10% от номинального.

«Колебание напряжения» — это изменение амплитуды длительностью менее 1 минуты. Различают нормально допустимое колебание напряжения и предельно допустимое колебание напряжения. При этом предельно допустимым является отклонение в 10% от номинального.

Перенапряжение

«Перенапряжение» — это значительное по амплитуде увеличение параметров тока. Перенапряжением считается повышение напряжения свыше 242 Вольт. Перенапряжение может проходить с длительностью и менее 1 секунды.

С точки зрения физики, важным является общая излишняя энергия, воздействующая на приборы — потребители тока. Именно эта энергия, вызванная скачком в сети, и приводит к нанесению ущерба подключенным электрическим приборам.

Как защититься от перепадов?

А что же защита от перепадов напряжения? Что-то же стоит там, в лестничном щитке, – спросите вы. А ничего там для этого не стоит, – отвечу я. Там предусмотрены либо морально устаревшие «пробки» (если дом уже ветхий), либо автоматические выключатели, которые защищают квартирную проводку от перегрузок по току.

Заметьте, что ключевые слова тут: «квартирную проводку». Знаете почему? Потому что забота об электроприборах – дело их хозяев

. То есть наше с вами. Автоматический выключатель бережет проводку от токовой перегрузки, квартиру от пожара, а вот от повышенного или пониженного напряжения оберегать бытовую и дорогостоящую мультимедийную технику никто не обещал.

Значит устройство защиты бытовой электрики от перепадов напряжения целиком наша забота, поэтому будем этим заниматься. А для этого необходимы знания. Разберёмся, какие в нашем распоряжении есть средства.

Сетевые фильтры

Самым доступным способом уберечь технику от скачков напряжения является подключение её к сети не через розетки, а с помощью специальных сетевых фильтров, которые внешне очень похожи на удлинители, но стоят существенно дороже…

Дело во внутренней начинке фильтра. Настоящий сетевой фильтр содержит варистор

, предохраняющий нагрузку от импульсных перенапряжений, которые, в свою очередь, возникают в сети от самых разных причин: от включения или выключения мощных потребителей электроэнергии до разряда молнии.

В качественном фильтре есть и режектор

, снижающий влияние высокочастотных помех, и электронный блок, защищающий от повышения напряжения, и обычная плавкая вставка от перегрузки по току (короткого замыкания).

Стабилизаторы напряжения

Защита от перепадов напряжения – основное занятие и для стабилизатора напряжения.

Стоят стабилизаторы напряжения в разы дороже сетевых фильтров, но и функционал у них шире.

Фильтр не может повысить или понизить напряжение. Только стабилизатор справится с такой задачей.

Источники бесперебойного питания

Теперь перейдём к ещё одному способу защиты от отключения электроэнергии. Речь пойдет об источниках бесперебойного питания или сокращенно ИБП.

Конечно, у них есть свои недостатки, но сейчас обратим своё внимание на то, что один из самых дорогих электронных приборов в каждом (где есть) доме – компьютер не может нормально работать без ИБП (за рубежом UPS). Как мне думается, это говорит о многом

Обеспечивая, как аккумулятор, бесперебойное снабжение потребителей высококачественной электроэнергией, отдельные ИБП могут выполнять и другие, весьма полезные, функции. Так, UPS может с успехом заменить стабилизатор, выравнивая и стабилизируя сетевое напряжение.

Чаще всего, их используют как устройство защиты от перепадов напряжения при электроснабжении автоматики отопительных котлов. Имея небольшое электропотребление, котлы нуждаются в постоянном электропитании, для своей безопасной работы. Высокая надёжность, долгое время работы в отключенном от сети состоянии, бесшумность и лёгкость подключения – снискали ИБП большую популярность в этом сегменте.

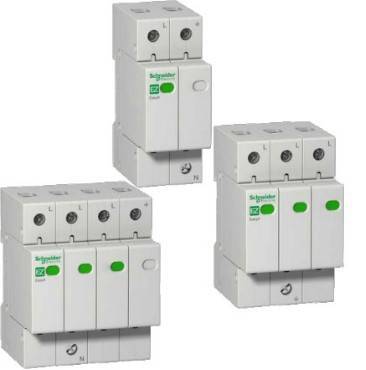

Что такое УЗИП и для чего оно нужно?

Широкое распространение получили УЗИП с быстросъемным креплением для установки на DIN-рейку

Ограничитель перенапряжения в электроустановках напряжением до 1 кВ называют устройством защиты от импульсных перенапряжений — УЗИП. Устройства защиты от импульсных перенапряжений — как раз и призваны защитить электрооборудование от подобных ситуаций. Они служат для ограничения переходных перенапряжений и отвода импульсов тока на землю, снижения амплитуды перенапряжения до уровня, безопасного для электрических установок и оборудования. УЗИП применяются как в гражданском строительстве, так и на промышленных объектах.

Основной российский документ, определяющий, что такое УЗИП, это ГОСТ Р 51992-2002, «Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах».

УЗИП призваны обеспечить защиту от ударов молнии в систему молниезащиты здания (объекта) или воздушную линию электропередач (ЛЭП), защитить высокочувствительное оборудование и технику от импульсных перенапряжений и коммутационных бросков питания. Широкое распространение получили УЗИП с быстросъемным креплением для установки на DIN-рейку.

Аппараты защиты от импульсных напряжений включают в себя устройства нескольких категорий:

Тип устройства	Для чего предназначено	Где применяется
I класс	Для защиты от непосредственного воздействия грозового разряда. Защищают от импульсов 10/350 мкс: попадание молнии в систему внешней молниезащиты и попадание молнии в линию электропередач вблизи объекта. Амплитуда импульсных токов с крутизной фронта волны 10/350 мкс находится в пределах 25-100 кА, длительность фронта волны достигает 350 мкс.	Устанавливаются на вводе питающей сети в здание (ВРУ/ГРЩ). Данными устройствами должны укомплектовываться вводно- распределительные устройства административных и промышленных зданий и жилых многоквартирных домов.
II класс	Обеспечивают защиту от перенапряжений, вызванных коммутационными процессами, а также выполняющие функции дополнительной молниезащиты. Предназначены для защиты от импульсов 8/20 мкс. Они защищают от ударов молнии в ЛЭП, от переключений в системе электроснабжения. Амплитуда токов — 15-20 кА.	Монтируются и подключаются к сети в распределительных щитах. Служат дополнительной защитой от импульсов, которые не были полностью нейтрализованы УЗИП I класса.
III класс	Для защиты от импульсных перенапряжений, вызванных остаточными бросками напряжений и несимметричным распределением напряжения между фазой и нейтралью. Также работают в качестве фильтров высокочастотных помех. Предназначены для защиты от остаточных импульсов 1,2/50 мкс и 8/20 мкс импульсов после УЗИП I и II классов.	Используются для защиты чувствительного электронного оборудования, поблизости от которого и устанавливаются. Характерные области применения — ИТ- и медицинское оборудование. Также актуальны для частного дома или квартиры — подключаются и устанавливаются непосредственно у потребителей.

Конструкция УЗИП постоянно совершенствуется, повышается их надежность, снижаются требования по техническому обслуживанию и контролю.

Как бороться с перенапряжениями в сети.

Существует несколько способов:

Использование стабилизаторов напряжения – это идеальный вариант для тех, кто использует очень дорогостоящую аппаратуру. Вы подключаете сетевые провода к стабилизатору и уже с него снимаете качественное напряжение. Вариант очень хороший – имеется только один минус – это цена. Цену на хороший(качественный) стабилизатор можно рассчитать из соотношения 1 у.е. за 1 Вт … Конечно, если у вас большое количество аппаратуры, придется затратить круглую сумму, но зато уж после этого(при правильном выборе стабилизатора) можете быть спокойны — ваша техника надежно защищена.
Если вы работаете с ценной информацией на компьютере или если отключения напряжения непозволительны(из-за сферы деятельности – например больница), тогда выбирайте источник бесперебойного питания (ИБП) – защитите оборудование от скачка напряжения, да еще и будете работать в тот момент, когда везде отключился свет.
Минус всё тот же – еще дороже чем стабилизаторы.
Реле ограничивающие напряжение – выпускаются на данный момент лишь на западе – пока нет ни одного сертифицированного в России – стоят не менее 100-200 у.е. Вариант пока мало применимый и все же достаточно дорогой для рядового пользователя.
Использование параллельно УЗО и ДПН.
УЗО – устройство защитного отключения, обеспечивает отключение помещения в сети в случае утечки тока (если человек взялся за оголенные провода 10-30мА или если произошло обгорание изоляции – 300мА). Данное устройство рекомендовано в г.Москва для установки во всех новостройках. Существуют 2 вида УЗО – так называемые электра — механические производятся только брэндами (например АВВ), основаны на точной механике – гарантируют спасение жизни человека при любом напряжении, отсюда их второе название — независящие от напряжения сети.
Другой сильно распространенный в России тип УЗО – электронные. Делают такие устройства многие фирмы, но не стоит забывать, выбирая такое УЗО, что вы не гарантируете спасение жизни человека, если скажем напряжение в вашей сети значительно ниже номинального, отсюда второе название этих УЗО – зависящие от напряжения сети.
Датчик превышения напряжения – устройство созданное специально для защиты от перенапряжения, сконструировано для совместной работы с любыми типами УЗО(на токи утечки 10-300 мА), как для однофазных, так и для трехфазных сетей. Принцип заключается в следующем: В случае, если в сети перенапряжение, ДПН дает команду УЗО на отключение электропитания от квартиры. Таким образом Ваша квартира обесточивается и сачок напряжения не вредит Вашей бытовой технике. Для восстановления электропитания просто сбросьте УЗО.

Производит сертифицированный датчик превышения напряжения только одна фирма:
Научно-внедренческая фирма ООО “Блеск-НВФ”
Называется данное изделие ДПН-260.

Все ДПН-260 производства не Блеск-НВФ – не сертифицированы, а следовательно компания, которая их производит, не несет ни какой ответственности за их работоспособность.
Так что покупайте ДПН-260 только производства Блеск-НВФ.
Метод использования параллельно УЗО и ДПН-260 является самым доступным, на настоящий момент, методом борьбы с перенапряжениями.

Если вы хотите только защитить себя от перенапряжений – то смело покупайте дешевое электронное УЗО и ДПН-260 к нему. Подключайте и можете быть спокойны.

Вред заниженного сетевого напряжения.

Возможна такая ситуация, когда напряжение в сети сильно занижено – это может повредить некоторым бытовым приборам т.к. часть функций к примеру механика будет работать, а схема управления (СУ) нет, или наоборот. Также через мерно заниженное напряжение сильно уменьшает срок службы ламп освещения.
Порча оборудования от заниженного напряжения встречается реже чем от перенапряжения. Избежать выхода из строя техники можно использовав пункты 1-2, возможно (3) из раздела “ Как бороться с перенапряжениями в сети.”

Вывод

В данной статье я выразил лишь свой взгляд на существующую проблему бросков напряжения в бытовых и промышленных сетях. Я не претендую на абсолютную истину по всем позициям. Стоит учитывать, что методы борьбы справедливы на момент написания статьи.

09.01.2005 г.Москва
Ефимов А.С.

Виды изменений в сети

График допустимых показаний отклонения в сети

Выделяют несколько типов скачков напряжения:

Отклонения. Здесь подразумевается изменение амплитуды, длительность каждой из которых составляет больше 60 сек. Причем есть нормально допустимое и предельно дозволенное отклонения. Во втором случае нормой считается показатель не больше 10% от нормального.
Колебания (падение напряжения). Здесь амплитуда меняется в меньшую сторону и составляет до 60 сек. Также нормальным считается показатель до 10% от оптимального.
Перенапряжение. Это резкое увеличение тока выше отметки 242 Вольт. Длительность таких скачков до 1 сек.

Почему происходят скачки напряжения в энергетической сети

Обратимся к закону Ома (точнее к его следствиям). Мощность потребления исчисляется, как произведение величины силы тока на значение напряжения. Если генерирующее устройство имеет ограничение по мощности нагрузки, то при увеличении тока потребления, напряжение в линии пропорционально снижается. Аналогично происходит обратный процесс: если при фиксированной мощности генератора, снижается ток потребления, резко повышается напряжение в сети.

Информация: Речь идет об исправной линии электропередач.

Разумеется, генерирующие электроустановки проектируются таким образом, чтобы напряжение в сети автоматически стабилизировалось.

Однако на практике, параметров стабилизирующих схем часто недостаточно.

Еще одна причина, не связанная с неисправностью сети — перекос фаз. Как правило, все трансформаторные подстанции работают по трехфазной схеме 380 вольт. Возьмем, к примеру 90 квартирный многоэтажный дом. Питание помещений организуется следующему принципу: общая нейтраль, и по одной фазе 220 вольт на каждые 30 квартир.

Если на одной из фаз пропадает нагрузка (обрыв линии, сработал автомат защиты, и прочее), на оставшихся вводах автоматически возрастет напряжение.

Информация: Существует еще одно отклонение от параметров, изменение частоты переменного тока (штатно должно быть 50 Гц). Но это явление встречается реже.

Обзор цен

Купить защитное устройство можно в любом магазине электрических товаров

Обращаем Ваше внимание, что цена может варьироваться в зависимости от нужного типа защиты от перенапряжений и конкретной марки устройства (Зубр, Альбатрос и прочие)

Рассмотрим приблизительную стоимость автоматики:

В большинстве случаев, при покупке комплектов защиты от перенапряжения предоставляются скидки.

Как часто в вашей квартире горела техника? Задавались ли вы вопросом о том, почему это произошло? Возможно более правильным было бы изначально позаботиться о том, что бы защитить свою технику от подобных ситуаций, ведь в нашей жизни они далеко не редкость. Во вторичном фонде электрика находится в плачевном состоянии и рассчитывать на то, что вас минует скачек напряжения не приходится. При том состоянии, в котором находятся наши городские электросети, скачки напряжения обыденная вещь. Просто сегодня он был незначительным и вы его не заметили, а завтра сгорела техника и крайнего вы вряд ли найдете.

Нас достаточно часто нанимают обслуживающие организации для проведения замены подъездной электрики и вводных распределительных устройств. Насмотрелись мы в домах таких ужасов, что рассказывать слишком долго, да и смысла в этом нет. В обще домовой электрике не предусмотрено никаких средств защиты, только в ТП стоят жуткие вставки, которые срабатывают уже тогда, когда в общем — то поздно. Спасают они разве что сам кабель, идущий от дома к ТП.

Как же обезопасить себя и технику в вашей квартире от подобной ситуации. Техника зачастую дорогостоящая, а ее внутренняя защита не предназначена для условий эксплуатации в России. Ведь в цивилизованных странах сам поставщик электроэнергии не пропустит к потребителю завышенное или заниженное значение напряжения, отключив питание до выяснения причин неисправности. У нас же в первую очередь страдают потребители и страдают без шансов на восстановление справедливости. За время работы в подобных домах я не слышал ни одного случая, когда жилец добивался компенсаций, а с жильцами в первую очередь приходится общаться именно нам. Впоследствии многие из них становились нашими клиентами и мы помогали организовать защиту от подобных ситуаций.

Только испытав на себе дорогостоящий ремонт техники люди понимают, что намного дешевле сразу приобрести и установить защиту, нежели потом разводить руками и искать виноватых.
