Как подключить вентилятор в ванной к выключателю

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы. В идеале, лучше всего составить план работ и руководствоваться инструкциями

Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

  • Прокладывание электрокабелей
  • Установка прибора
  • Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты. Перед началом работы нужно убедиться, что электричество в этом месте отключено

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

  • Встроенный в прибор ручной выключатель
  • Вывод кнопочного выключателя на стену
  • Одновременное включение со светом
  • С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

Подключаем вентилятор без таймера

Такой вариант подключения считается самым простым с технической точки зрения. Выключатель размещают перед входом в ванную комнату либо внутри помещения. Желательно его устанавливать в отдалении от сантехнического оборудования, где исключено попадание на электрические контакты брызг.

Пластиковые осевые вентиляторы не имеют клеммного выхода для подсоединения заземляющего контура. Все ограничивается коммутацией фазы с нулевой жилой. Соединения организуют в распределительном щитке или подрозетнике глубиной до 60 мм.

Одноклавишный выключатель (отдельно от света):

Если для управления работой вытяжного вентилятора выбран выключатель с одной клавишей, коммутация проводов происходит так:

  • ноль вентиляционного прибора соединяется с нулем сетевого провода;
  • фазный конец от вытяжки подключается к линии, проложенной от выключателя;
  • на входящую клемму выключателя присоединяется сетевая фаза.

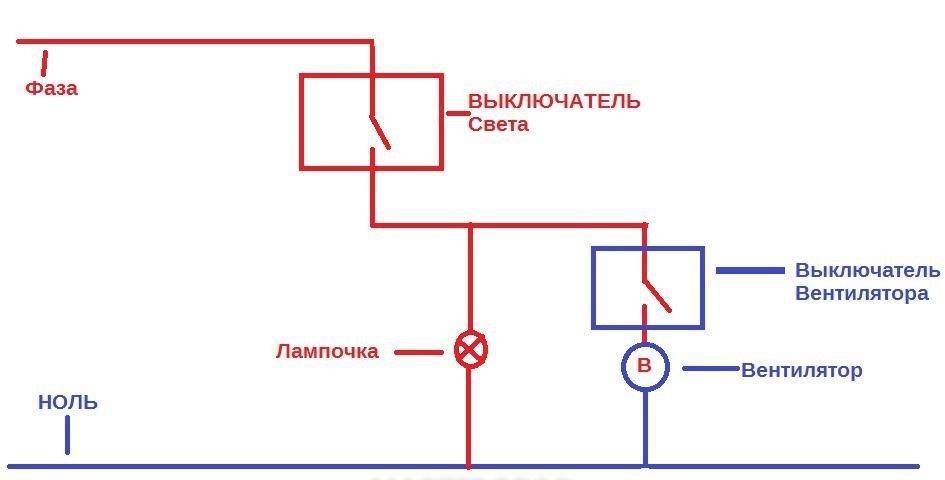

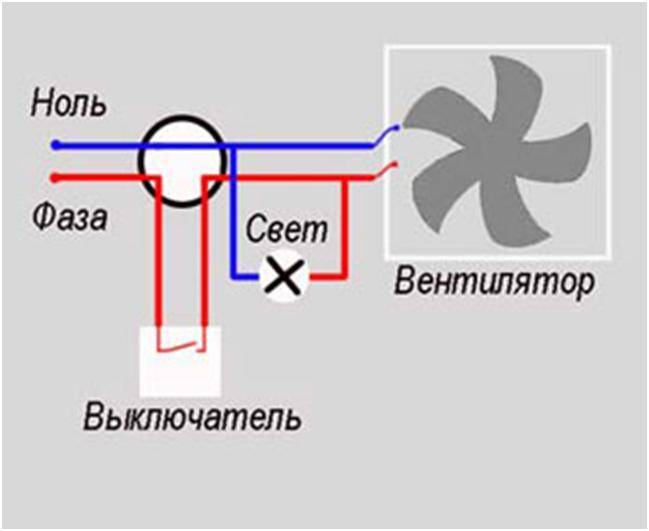

Подключение вентилятора к освещению

Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.

Популярные статьи  как установить духовой шкаф электрический встраиваемый

Проводя подключение вытяжного вентилятора в ванной или туалете по этой схеме, стоит хорошо заизолировать места соединения проводов

Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.

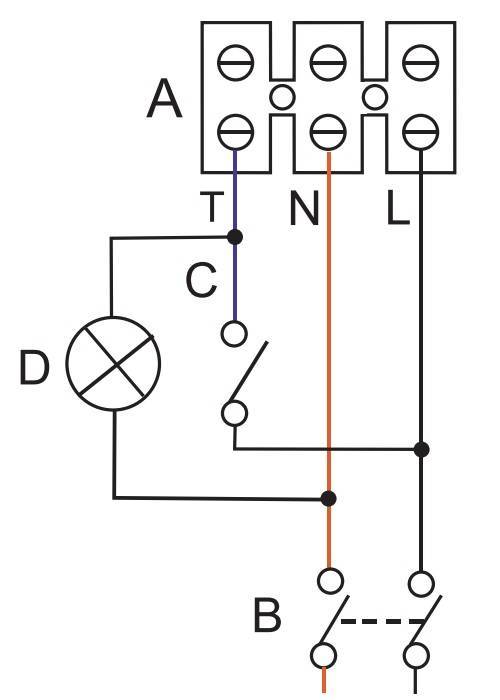

Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.

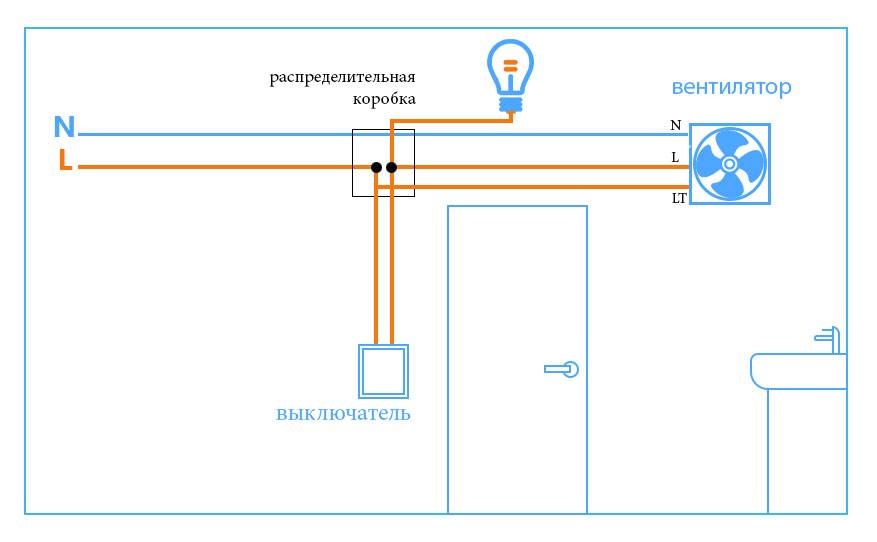

В распределительной коробке уже заведены 3 провода: подача электричества со щитка (Гр. Осв), питание освещения в санузле (Свет) и к выключателю, подключенный к жилам фазы из первых двух Из трёх жил провода вентилятора одна замыкается напрямую на фазу, идущую со щитка – она обеспечит постоянную работу платы управления Жила ноля соединяется с остальными нулями, а третья подсоединяется к проводу, идущему от выключателя – вместе с фазой, питающей освещение

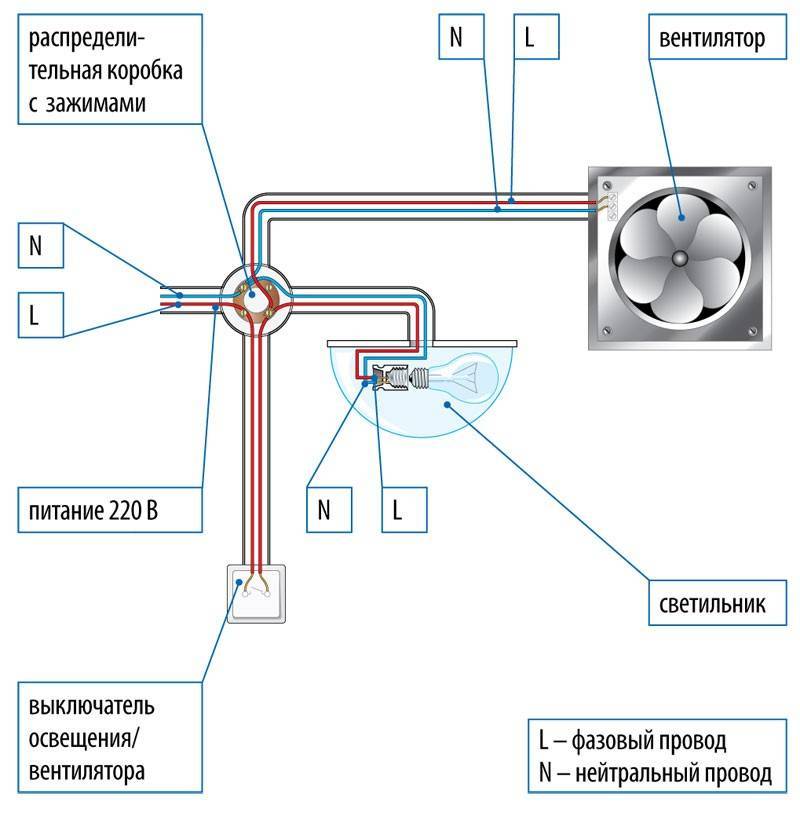

Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.

С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.

Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.

С помощью шнура

Вентилятор со шнуром

Многие модели вентилятор, изначально, обладаю собственным выключателем. Зачастую этот выключатель имеет форму шнура, выходящего из корпуса. При манипуляциях со шнуром (дёргая) вентилятор включается или выключается.

Стоит обратить внимание на то, что такой способ включения устройства является, чаще всего, неудобным. Связано это с высоким расположением вентиляционного канала (под потолком). Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен

Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен.

Такой способ включения и выключения наиболее удобен в случае проведения ремонтных работ. К тому же, можно смело, помимо основного шнура, проложить дополнительные провода и установить самостоятельный выключатель для вентилятора. Однако, стоит учитывать, что при укладке проводки вне ремонтных работ, может сильно пострадать эстетика стен ванной комнаты. Также не стоит забывать о необходимости соединения основной проводки с вытяжкой.

Особенности монтажа

Вентилятор подключают к двухжильному проводу. Предварительно с устройства снимают лицевую панель. От распределительного щитка к вентиляционному отверстию прокладывается штроба. Она должна быть строго вертикальной или горизонтальной, без наклонных линий.

На клеммы вентилятора нанесена англоязычная маркировка:

  1. L — фаза.
  2. N — нулевая жила.
  3. T — для подсоединения сигнального провода. Используется в моделях с таймером.

Жилы различаются по цвету. Нуль — голубой, фаза идет в коричневой либо белой изоляции. Их необходимо правильно подсоединить к клеммам вентилятора и проверить надежность контакта. На корпусе устройства расположены 4 отверстия под винты или саморезы. Крепежные элементы входят в комплект поставки. Вентилятор можно закрепить и на кафельной плитке без сверления. Для этого подойдет силиконовый клей. Можно воспользоваться жидкими гвоздями.

Потолочная установка

Потолочная вытяжка в ванной

В некоторых домах электровентилятор может быть установлен на потолке. В частных домах вентиляционный канал прокладывается по чердаку, поэтому и вентиляционная система размещается там же.

Установка на натяжной или подвесной потолок усложняется. На натяжном потолке потребуется сделать специальную подставку, а к гипсокартону кулер можно прикрутить с помощью дюбелей. Если потолок уже смонтирован, потребуется демонтаж. Чтобы не демонтировать потолки, можно воспользоваться одним из двух методов:

  • протягивание проводов через отверстие, которое позже нужно будет заделать;
  • провести проводку по потолку и скрыть ее кабель-каналом.

Выполнять подобный монтаж довольно сложно. Оптимальный вариант – продумать вентиляционную систему перед ремонтными работами и заранее подготовить место для монтажа.

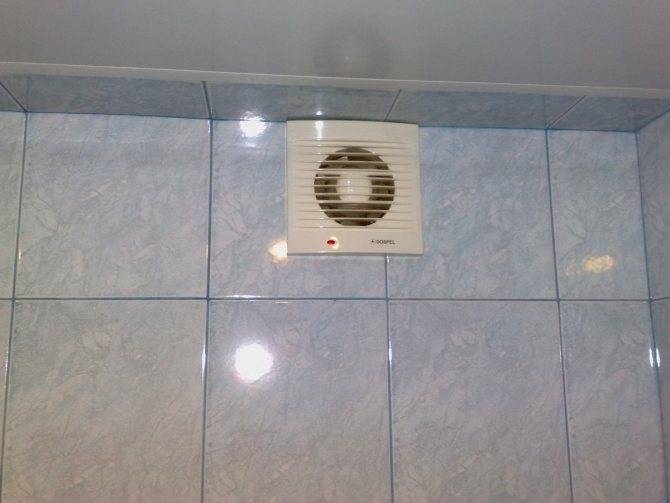

Установка на стене

Устройство прикладывают к поверхности. Карандашом или маркером намечают места сверления. Для формирования крепежных отверстий подойдет ударная дрель либо перфоратор. Необходимо использовать сверла с победитовой напайкой. После высверливания отверстий нужной глубины в них забивают пластиковые дюбели.

Вытяжку вставляют в отдушину и закрепляют комплектными шурупами. Затем можно приступать к подключению устройства. Схема зависит от характеристик и функциональных возможностей модели.

Алгоритм настенного монтажа без сверления:

  1. Поверхность стены в месте крепления зачищают.
  2. По контуру наносят силиконовый клей или жидкие гвозди
  3. Устройство прикладывают к отверстию вентиляционного канала.
  4. Для проверки горизонтали используют уровень.
  5. Вентилятор фиксируют скотчем на 2-3 часа.

Завершающий этап — подача питания и возвращение на место декоративной панели.

Подключаем вентилятор без таймера

Такой вариант подключения считается самым простым с технической точки зрения. Выключатель размещают перед входом в ванную комнату либо внутри помещения. Желательно его устанавливать в отдалении от сантехнического оборудования, где исключено попадание на электрические контакты брызг.

Пластиковые осевые вентиляторы не имеют клеммного выхода для подсоединения заземляющего контура. Все ограничивается коммутацией фазы с нулевой жилой. Соединения организуют в распределительном щитке или подрозетнике глубиной до 60 мм.

Одноклавишный выключатель (отдельно от света):

Если для управления работой вытяжного вентилятора выбран выключатель с одной клавишей, коммутация проводов происходит так:

  • ноль вентиляционного прибора соединяется с нулем сетевого провода;
  • фазный конец от вытяжки подключается к линии, проложенной от выключателя;
  • на входящую клемму выключателя присоединяется сетевая фаза.

Подключение вентилятора к освещению

Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.

Популярные статьи  Прокладка силового кабеля в земле

Проводя подключение вытяжного вентилятора в ванной или туалете по этой схеме, стоит хорошо заизолировать места соединения проводов

Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.

Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.

В распределительной коробке уже заведены 3 провода: подача электричества со щитка (Гр. Осв), питание освещения в санузле (Свет) и к выключателю, подключенный к жилам фазы из первых двух Из трёх жил провода вентилятора одна замыкается напрямую на фазу, идущую со щитка – она обеспечит постоянную работу платы управления Жила ноля соединяется с остальными нулями, а третья подсоединяется к проводу, идущему от выключателя – вместе с фазой, питающей освещение

Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.

С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.

Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.

С помощью шнура

Вентилятор со шнуром

Многие модели вентилятор, изначально, обладаю собственным выключателем. Зачастую этот выключатель имеет форму шнура, выходящего из корпуса. При манипуляциях со шнуром (дёргая) вентилятор включается или выключается.

Стоит обратить внимание на то, что такой способ включения устройства является, чаще всего, неудобным. Связано это с высоким расположением вентиляционного канала (под потолком)

Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен

Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен.

Правила выбора электровентилятора для ванной

Как подключить вентилятор в ванной к выключателю
Вентиляцию в ванной необходимо подключать к электросети

В продаже много вытяжных устройств, но нельзя взять первый понравившийся аппарат, важно знать его технические характеристики и условия, в которых он будет работать. Чтобы микроклимат в душевой был в допустимых приделах в соответствии с санитарными нормами, нужно учесть следующие моменты:

  • Какой мощности должно быть устройство. Имеется в виду его производительность. Этот параметр напрямую зависит от площади помещения, где будет установлена вытяжка.
  • Диаметр посадочного места. В заранее проложенный канал должен поместиться сам вентоотсос и свободно пройти питающие провода;
  • Дополнительные возможности. Есть аппараты с таймером, регулировкой оборотов двигателя, механически закрывающимися шторками от сквозняков, датчиком движения или освещения.

Немаловажным параметром, влияющим на выбор, может быть шумность работающей установки. Если уровень создаваемых децибел превышает рекомендуемый порог, эксплуатировать электровентилятор будет сложно вблизи спальных комнат.

Выбираем вентилятор для ванной комнаты

Бытовые модели имеют малые габариты и небольшую мощность по сравнению с агрегатами промышленного предназначения.

По конструкции и способу забора воздушной смеси они подразделяются на 2 разновидности:

  1. Осевые.
  2. Радиальные.

Первые оснащены лопастями, которые захватывают воздух и направляют его параллельно центральной оси устройства. Радиальные вентиляторы имеют специальное рабочее колесо. Оно предназначено для изменения направления движения атмосферного потока.

Первый вариант характеризуется более высокой производительностью и малой шумностью. Такие модели монтируют в воздуховодах. В частном доме можно установить любой тип вентилятора, а в городской квартире — только накладной.

При выборе подходящего устройства следует учитывать:

  1. Уровень шумности.
  2. Мощность.
  3. Тип подшипника.
  4. Класс влагозащиты.

Показатель производительности и уровень шума указываются в прилагаемом руководстве пользователя и печатаются на упаковке. В зависимости от размера санузла, рекомендуется приобретать устройство мощностью 50-250 м³/ч. Комфортный для человеческого слуха уровень шума располагается в диапазоне 25-30 дБ. Поскольку вентилятору предстоит функционировать в условиях повышенной влажности и резких температурных колебаний, желательно отдать предпочтение модели класса защиты не менее IP44.

Вентилятор Вентс 100 МАВТ с таймером и выключателем

Вентилятор Вентс 100 МАВТ оборудован шнурковым выключателем и таймером. Вентилятор предназначен для вытяжной вентиляции в бытовых жилых помещениях. Основная особенность данной модели это наличие автоматических жалюзи, которые закрываются при неработающем вентиляторе, таким образом перекрывают вентиляционный канал шахты от попадания запахов с других этажей в помещение. Вентилятор можно монтировать напрямую в вентиляционную шахту или через небольшой участок канала или гибкого воздуховода. Также допускается монтаж в потолок помещения.

После выключения шнурка-выключателя вентилятор продолжает работать в течение времени, заданного таймером от 2 до 30 минут. Чаще всего такие вентиляторы используются для вентиляции кухни.

Технические характеристики

Параметр Величина
Напряжение, В 220
Максимальная потребляемая мощность, Вт 18
Производительность, м3/ч 98
Ток, А 0,085
Скорость вращения, мин-1 2300
Уровень шума на расстоянии 3 м, дБ(А) 34
Вес, кг 0,65
Защита, класс IP24
Размер патрубка, мм 100

Применение

  • Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений.
  • Для монтажа в вентиляционные шахты или соединения с воздуховодами.
  • Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы.
  • Для монтажа с воздуховодами 100 мм.

Конструкция

  • Современный дизайн и эстетический внешний вид.
  • Корпус и крыльчатка выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.
  • Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
  • Вентилятор оборудован устройством, которые обеспечивает плавное открывание и закрывание автоматических жалюзи, предотвращающих обратную тягу.
  • Степень защиты IP 24.
Популярные статьи  как подключить светодиодный светильник к 220в

Двигатель

  • Надёжный двигатель с низким энергопотреблением.
  • Предназначен для непрерывной работы и не требует обслуживания.
  • Оборудован защитой от перегрева.

Управление

Ручное:

  • Вентилятор управляется при помощи комнатного выключателя освещения. Выключатель в поставку не входит.
  • Вентилятор управляется посредством встроенного шнуркового выключателя „B“. При потолочном монтаже вентилятора опция не используется.
  • Регулировка скорости может осуществляться с помощью тиристорного регулятора (см. Электрические принадлежности). Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству.

Автоматическое:

  • При помощи электронного блока управления БУ-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно.
  • При помощи таймера „Т“ (встроенный регулируемый таймер задержки выключения позволяет вентилятору работать в течении от 2 до 30 мин. после остановки его выключателем).
  • При помощи датчика влажности и таймера „ТН“ (если влажность в помещении превысит установленную на датчике значения 60-90%, то вентилятор автоматически включится и продолжит работу до тех пор, пока влажность не придет в норму; далее вентилятор отрабатывает время, установленное на таймере и выключается).
  • При помощи датчика движения и таймера „ТР“ (если датчик обнаружит движение в зоне своего действия то вентилятор автоматически включится и продолжит работу по таймеру от 2 до 30 мин. Дальность обнаружения до 4 метров, (угол обнаружения макс. 100°).

Монтажные особенности

  • Вентилятор устанавливается непосредственно в проем вентиляционной шахты.
  • При удалённом размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.
  • Крепится к стене при помощи шурупов.
  • Может использоваться для потолочного монтажа.
  • Укороченный патрубок длиной 92 мм. Для удобного монтажа в стены и перекрытия толщиной до 100 мм.

Вентилятор с таймером для ванной комнаты: выбор и подключение

  • прочитать паспорт вентилятора
  • проводить подключение только при снятом напряжении сети.
  • стационарная проводка должна быть оборудована автоматическим выключателем. Подключение необходимо осуществлять через автоматический выключатель QF, встроенный в стационарную проводку. Зазор между контактами автоматического выключателя на всех полюсах должен быть не менее 3 мм.

Вентилятор с датчиком движения

Как подключить вентилятор в ванной к выключателю

Вентилятор включается автоматически при движении человека на расстоянии 1-4 метра с углом обзора 100. После того, как человека покинул помещение, вентилятор продолжит работать время по таймеру и выключится. Время задержки можно выставить под лицевой панелью вентилятора от 2 до 30 минут.

Как и вентилятор со шнурком-выключателем, такой вентилятор можно установить для вентиляции помещений, где к месту установки вентилятора выведена постоянная фаза и ноль и нет возможности установить отдельный внешний выключатель.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Как проверить естественную вентиляцию

Как подключить вентилятор в ванной к выключателюЕстественная вентиляция в ванной — пар удаляется через вытяжной клапан

Если в проекте здания заложена естественная система вентиляции, возможно, обустраивать еще и принудительную вытяжку не нужно. Чтобы в этом убедиться, необходимо проверить конструкцию на работоспособность. Методы проверки состоят в следующем:

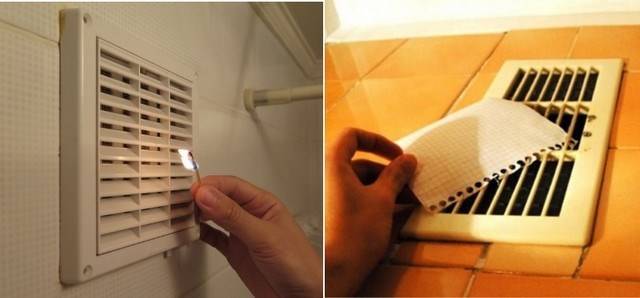

  • Проверка тяги в канале. Для этого зажигают спичку и подносят ко входу канала. Если пламя будет устремляться в сторону отверстия, тяга имеется. Проводить контроль рекомендовано в теплую маловетреную погоду, когда параметры перепада давления всегда на минимуме.
  • Анализ эффективности высушивания помещения. В этих целях душевую наполняют паром: открывают горячую воду через рассеиватель и некоторое время ее спускают. Далее смотрят, насколько обильно образуются капли воды на стенах помещения и как долго она не просыхает.

Непосредственная установка оборудования

Устанавливать вентилятор можно после завершения монтирования прибора вытяжки в ванной. Изначально нужно убрать декоративную панель, находящуюся в верхней части вентилятора.

Исходя из того какой способ крепления выбран, можно прикрепить прибор к желаемому месту. Чаще всего люди просверливают выемки в стене, либо фиксируют прибор на жидкие гвозди.

Изначально просверливают покрытие плитки перфоратором. После этого этим же инструментом выполнить проем под дюбель.

Чтобы провести провод также потребуется сделать паз. Для этого в вентиляторе имеется отверстие. Необходимо установить прибор на стене, а после достать имеющийся провод.

В заключение работы прибор закрепляется с помощью саморезов или шурупов. Здесь пригодится шурупуверт. Затем нужно подключить кабель питания к вентиляционным контактам, опираясь на инструкцию.  Как только работа будет окончена, можно включить прибор и проверить его работу.

Нет сквозняку!

Здесь таится еще один весомый довод в пользу установки вентилятора с таймером. Во время принятия ванны или душа человек не подвергается воздействию сквозняка. Ведь прибор будет включаться уже после того, как хозяин покинет помещение. В результате риск подхватить простуду во время водных процедур минимальный, а то и вовсе отсутствует.

Сама схема подключения вентилятора с таймером в ванной комнате не должна вызывать вопросов. Наличие дополнительной вентиляции после процесса позволяет убрать весь конденсат со стен. И последний довод: с моделями, оснащенными таймером, можно не беспокоиться по поводу их включения и выключения. Собственно, само часовое устройство берет на себя все обязанности по включению и выключения вентилятора. Все, что нужно – это один раз выставить необходимый промежуток его работы.
