Скотчлок для витой пары – Как использовать скотчлоки для соединения проводов

Как удлинить и соединить Интернет-кабель в домашних условиях

Всвязи с почти 90% охватом многоэтажек высокоскоростным широкополосным доступом в глобальную паутину, очень часто возникает необходимость удлинить Интернет кабель по дому. Например, чтобы перенести роутер из одной комнаты в другую или протянуть сетку с этажа на этаж. Другая, похожая по смыслу ситуация, когда нужно соединить порванный кабель, после того, как его погрыз кот или порезали вандалы в подъезде. Можно, конечно, вызвать монтёра провайдера, либо стороннего специалиста по объявлению и он всё сделает. Но во-первых, это время, потраченное на ожидание специалиста. Во-вторых — это деньги, которые Вы заплатите ему за работу. Зачем, если всё можно сделать своими руками в домашних условиях?! В этой статье я хочу подробнее остановиться на этом вопросе и рассказать про самые надёжные способы соединить витую пару между собой.

Джойнер — бочонок-соединитель RJ45

Это самый распространённый на сегодня способ починить или удлинить витую пару. Его чаще всего используют монтёры и инсталляторы Интернет-провайдеров. Этот LAN-соединитель выглядит в виде маленькой прямоугольной коробочки с разъёмами RJ45 с друх сторон. Грубо говоря, тип «мама-мама». Витая пара обжимается в коннектор с двух сторон и вставляется в джойнер:

Его достаточно часто называют сплиттер, но это не совсем правильно. У сплиттера один вход и два выхода. Он используется для того, чтобы по одному 8-жильному кабелю подключить 2 компьютера, используя по 4 жилы для каждого.

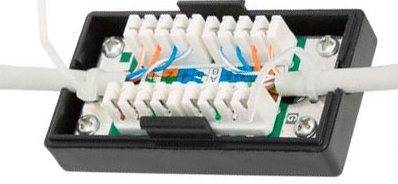

Каплер (Coupler)

На мой взгляд, это самый правильный соединитель LAN-кабеля — как с точки зрения кабельного хозяйства, так и с эстетической стороны: всё выполнено красиво и аккуратно. Каплер выполнен в виде открывающейся коробочки с 16 ножевыми контактами. Кстати, такой же принцип используется и в сетевых розетках. В него с обеих сторон заводится кабель и с помощью отвёртки надёжно запрессовывается в ножевой контакт

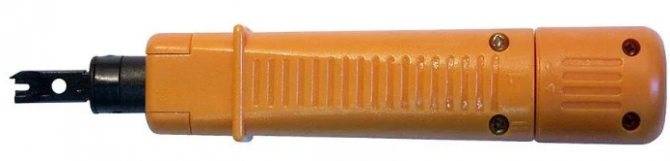

Вообще, значительно удобнее делать это специальным инструментом — панчером. Выглядит он как нож со специальным V-образным лезвием. Он равномерно проталкивает жилы в ножевой контакт каплера.

Правда, покупать его обычному пользователю, чтобы один раз удлинить кабель Интернет по дому, конечно же смысла нет, потому можно использовать обычную небольшую шлицевую отвёртку. Держится такое соединение витой пары достаточно надёжно и крепко. Если используется не в помещении, а на улице, то лучше как следует замотать изолентой, чтобы внутрь не могла попасть вода.

Большой плюс каплера в том, что для того, чтобы соединить или удлинить витую пару не нужен абсолютно никакой специфический инструмент — только отвертка и прямые руки!

Обычная сетевая розетка

Если джойнер или каплер не всегда можно найти в магазинах радиодеталей, то уж обычную внешнюю сетевую розетку под разъём RJ45 можно найти всегда. Даже в электротехнических магазинах. Внутри такая розетка представляет из себя 8 ножевых контактов с одной стороны и разъём RJ45 — с другой:

Одну часто кабеля отвёрткой надо заправить в ножи, в соответствии с цветной схемой. Вторую часть кабеля надо обжать в коннектор и вставить в разъём. Готово! Вот видео-инструкция как это делается:

Сейчас можно купить достаточно компактную розетку и в итоге соединение будет выглядеть компактно и эстетично.

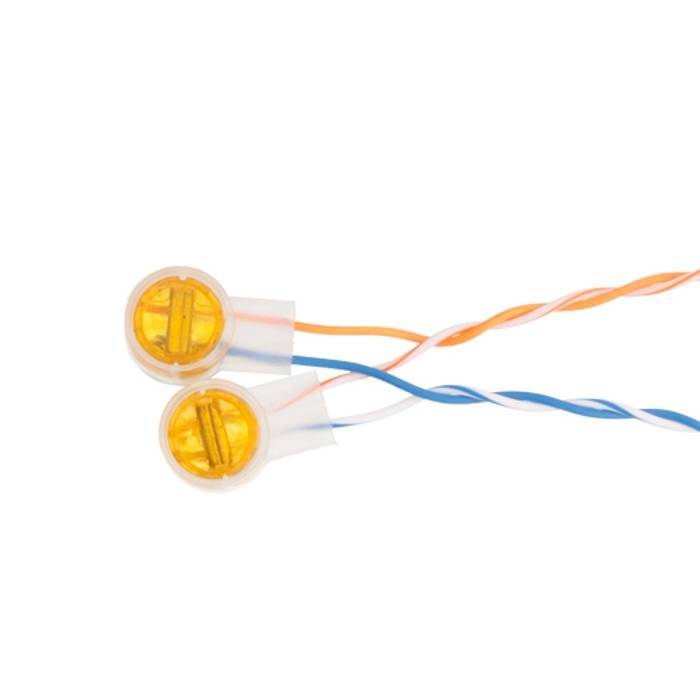

Скотчлок-соединитель (ScotchLok UY2)

Для тех, кто всё же является фанатом скруток есть более современный вариант, чем просто скручивать между собой жилы. Называется он Скотчлок. Для работы не нужен никакой специфичный инструмент — только пассатижы.

Чтобы соединить Интернет кабель между собой — зачищаем его от общей изоляции с обеих сторон и раскладываем по цветам. В скотчлок заправляем жилы цвет-в-цвет. После того, как они заправлены, сверху одеваем колпачок соединителя и зажимаем пассатижами. Главное — без фанатизма. Тут задача не в том, чтобы раздавить Scotchlok, а в том, чтобы жилы хорошо вошли в ножевой контакт. Результатом будет сращеный сетевой кабель. Лично я не люблю этот тип соединителей из-за того, что потом не знаешь куда деть получившийся букет из жил и скотчлоков. Чаще всего в подъездах замечаю, что его просто бросают висеть. Как показывает практика, рано или поздно одну из жил кто-нибудь оборвёт или подъездные хулиганы подпалят.

Как облегчить монтаж витой пары: секреты из практики

Следует отметить еще некоторые тонкости монтажа витой пары:

• Чтобы отмерить 1 метр кабеля не обязательно искать метки на нем. Длина в 1 метр — это расстояние от кончиков пальцев до противоположного плеча по линии груди человека среднего роста.
• В разъем должна заходить и быть обжата оболочка кабеля. Это помогает избежать случайного срыва разъема. Если вы сняли слишком много оболочки, попробуйте растянуть остаток. Учтите, что в кабелях с толстой оболочкой это работает далеко не всегда.
• Установив коннектор для витой пары, проверьте, чтобы все провода были вставлены в разъем до упора. Зазоры приводят к плохому контакту.
• Пользуйтесь тестерами витой пары для контроля качества установки разъемов. Зачастую достаточно простейших моделей. Более продвинутые устройства позволять собрать максимум доступной информации и даже составить небольшой отчет.
• Если ситуация требует соединение жил кабеля с применением скотчлоков для витой пары – желательно запастись специальным инструментом — кримперами для кнопочных коннекторов. В отличие от пассатижей они не вредят соединителям и существенно ускоряют монтаж скотчлоков.
• Если вы обжимаете кабель типа FTP/STP экранированными коннекторами для витой пары, рекомендуется сначала подготовить провода для монтажа как для UTP-кабеля, а затем срезать еще часть оболочки и обжать нетронутый экран.
• Помните, что хотя сечение жилы витой пары составляет около 0.5 мм, её применение в качестве проводника допускается только в слаботочных системах. Применять витую пару для запитывания активного оборудования категорически запрещено.

И последнее. Если вам часто приходится работать с медным кабелем типа витая – соберите свой набор инструментов или возьмите готовый набор инструментов для системного администратора. Можете взять готовой или собрать комплектующие набора по своему усмотрению.

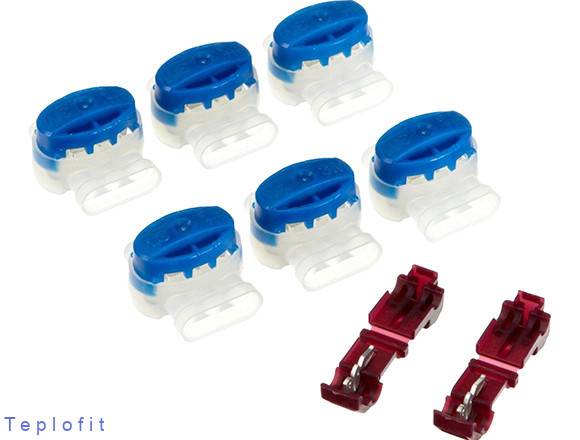

Какие бывают виды скотчлоков

Чаще всего в продаже встречаются соединители трех основных типов: проходные, тупиковые и Т-образные. Исходя из названия каждой группы, легко получить представление о внешнем виде и методе соединения кабельных жил, функционале каждого изделия. Тупиковые и Т-образные модели используются в местах, где требуется поворот под определенным углом. Т-образные модели позволяют также выполнить боковой отвод от провода, без разрыва основной линии.

Исходя из количества соединяемых проводов, бывают модели для двух, трех и четырех проводов. Двойные клеммники используются для соединения кабелей в месте разрыва, тройные – для разветвления. Соединители с четырьмя входящими отверстиями используются для подпараллеливания основной линии.

Еще один критерий выбора соединителя – наличие защитного геля. Согласно рекомендациям, специалистов, независимо от типа электротехники, лучше всего использовать модели с защитным гелем, обеспечивающие надежное и долговременное функционирование, а также защищенное от попадания влаги и загрязнений.

По типу открывания различают два вида скотч-локов – так называемые «чемоданные» (открываются наподобие чемоданной крышки) и неоткрывающиеся (после того, как жилы вставлены, нужно нажать на крышку, в результате чего произойдет разрез изоляции). Контакты в обоих модификациях выполнены по одной технологии, особых отличий в процессе пользования нет.

Для удобства электриков, продаются специальные зажимы для нераскрывающихся скотчлоков. По внешнему виду они напоминают обычные плоскогубцы без перфорации на рабочих поверхностях. Такие зажимы могут быть заменены стандартными плоскогубцами без потери в качестве. Некоторые изделия можно зажать просто пальцами.

Удобнее всего подключать влагозащищенные соединители с гелем. В них вставляют не оголенные жилы. Достаточно просто ровно обрезать концы, и вложить их в раскрытый скотчлок. За счет геля, провода надежно фиксируются внутри. Если же используется скотчлок без геля, фиксация жил может быть ненадежной, в таком случае рекомендуется дополнительно укрепить соединение.

Производители не рекомендуют использовать провода сечением ниже или выше заявленного для конкретной модели. В первом случае не будет достигнут требуемый уровень фиксации, во втором – могут повредиться несущие жилы, из-за чего возможно возникновение проблем, вплоть до короткого замыкания. Еще одна особенность клеммников такого типа – запрет на использование их на алюминиевой проводке. Из-за того, что алюминий обладает повышенной текучестью, контакт в месте соединения не может быть качественным, и со временем ослабевает.

Соединители ScotchLock

Данные соединители одноразовые и предназначены для соединения слаботочных проводов без снятия изоляции. Идеальны для телефонного кабеля и витой пары. Существуют их разные модификации: на два провода, три, с защитным гелем или без него.

Всё, что нужно из инструмента — пассатижи. Проводки, которые надо соединить, до упора вставляются в соединитель, а потом вся эта конструкция резко и сильно сдавливается пассатижами. Должен раздаться небольшой хруст/щелчок, и верхняя «пробочка» должна сесть вниз.

При этом изоляционная оболочка провода прорезается, и ножевой контакт выполняет соединение внутри зажима. Я использую их для соединения телефонных кабелей в щитках заказчика или для каких-то распатчиваний витой пары (например, как одна витая пара в этажном щитке расключается на телефон и на домофон одновременно).

Скотчлок для соединения проводов

Выполняя электромонтажные работы мы используем различные приспособления, благодаря которым повышается качество и работоспособность будущих сетей. Большой популярностью пользуется скотчлок — соединитель проводов, который применяется чаще всего в слаботочных телекоммуникационных системах. Благодаря скотчлоку, обеспечивается исключительно высокая надежность соединений, производимых этим способом. Скотчлок представляет собой пластмассовый стыковочный соединитель, основной соединительной деталью которого служат металлические контакты. Обеспечивается высокая степень изоляции проводов, что значительно повышает надежность соединения.

Если сравнить метод пайки и использование скотчлока, можно сделать вывод что скотчлок имеет существенные преимущества. Ведь в данном случае абсолютно не нужен паяльник, а благодаря качественной герметизации соединений можно не применять дополнительную изоляцию. Простота данного приспособления заключается в том, что провода легко вставляются в разъем и снизу фиксируются плоскогубцами

Эти быстрые и достаточно простые действия позволяют сэкономить время, а при больших объемах работ это очень важно. Кроме того, дополнительная изоляция обеспечивается специальным гелем, который надежно защищает от влаги. Данный тип соединения используется с медными проводами, медным прокатом , а также с проводами с нанесенным полимерным покрытием

Скотчлок позволяет быстро и качественно соединять провода. Такое соединение применяется при устройстве телекоммуникаций, компьютерных сетей, подключении светодиодов и др

Данный тип соединения используется с медными проводами, медным прокатом , а также с проводами с нанесенным полимерным покрытием. Скотчлок позволяет быстро и качественно соединять провода. Такое соединение применяется при устройстве телекоммуникаций, компьютерных сетей, подключении светодиодов и др.

Рассмотрим, как используется соединение с помощью скотчлока. С помощью скотчлока, в котором установлен врезной контакт осуществляется соединение между собой двух проводов, с

максимальным диаметром 0,4 мм. В данном случае, не нужна предварительная зачистка изоляции, достаточно нажатия красной кнопки, что приводит в действие контактную пластину. Под воздействием контактной пластины происходит прорезка изоляции проводов и их дальнейшее соединение путем внедрения в медную часть. По сути, это пружинный ножевой контакт специальной конструкции. После чего, происходит защелкивание крышки соединителя и удерживание в проводниках нужного контакта. Места контактов попадают под защиту водоотталкивающего геля, который размещен внутри скотчлока. Следовательно, обеспечивается герметичность всей зоны, где находятся контакты. Затем происходит диффузия, которая надежно соединяет холодным способом контакт и провод.

Такое соединение применяется, когда нужно сделать отвод провода от основной магистрали и необходимо надежно заизолировать соединение. Скотчлок рассчитан на работу с различными кабелями. Существуют такие конструкции скотчлоков, которые позволяют применять их в обычных электрических сетях. Поэтому, в данном случае максимальное сечение кабелей и проводов составляет 4 мм, а с учетом изоляции 5 мм. Изделия могут работать с номинальным напряжением 600 вольт, а в некоторых случаях 1000 вольт. Такие скотчлоки применяются при монтаже электрических сетей в жилых домах. Скотчлок имеет полипропиленовый корпус и обладает высокой устойчивостью к воздействию разнообразных химических веществ и растворителей. Для ножевого контакта используется луженая латунь, абсолютно не подверженная коррозии. Монтаж с применением скотчлоков выполняется обычными плоскогубцами.

В нашей сети магазинов можно приобрести универсальные соединители проводов — скотчлоки различных типов, например скотчлок изолированный HJKT3 — универсальный соединитель проводов, выполненный по технологии IDC, которая позволяет соединять медные, аллюминевые и стальные провода без предварительной подготовки провода. При подключении провода изоляция прорезается и устанавливается надежный электрический контакт.

Особенности использования

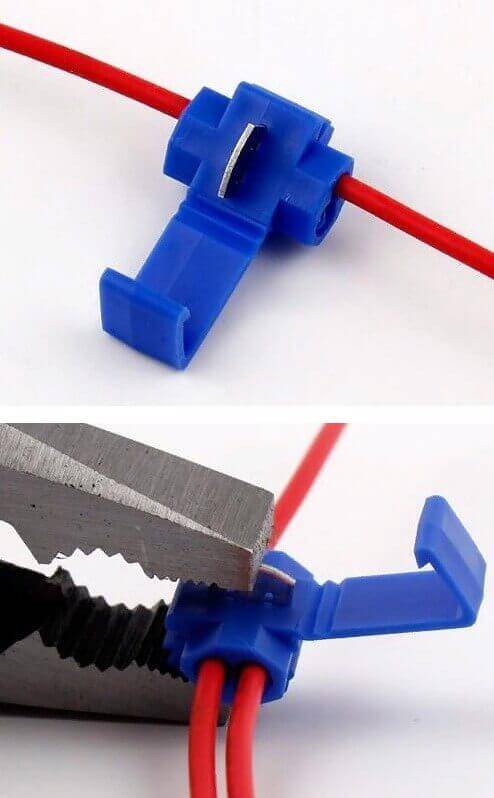

Как вы могли убедится скотчлоки бывают двух типов. Первые — это те, которые раскрываются как чемодан. Редко, но на форумах встречается название «клеммники чемоданного типа», а другой вариант – нераскрывающиеся, для их использования нужно нажать на поверхность клеммника чтобы врезать в провода. И у тех и у других скотч-локов используются одинаковые U-образные контакты. Особых отличий в том, как пользоваться нет.

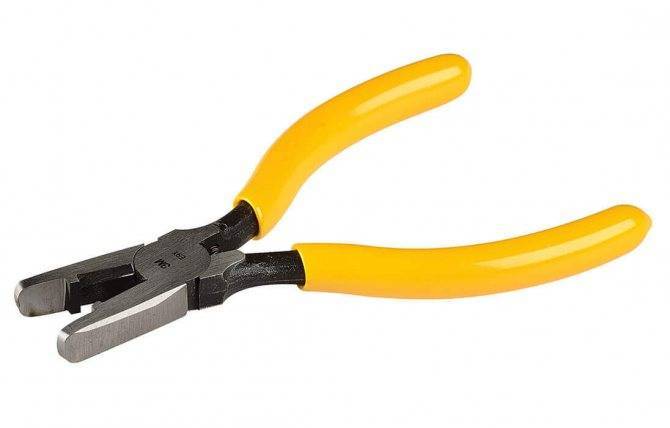

Для нераскрывающихся клеммников типа UY-2, UR2 и подобных есть специальные обжимные клещи с плоскими параллельными губками.

Но их с успехом можно заменить пассатижами, а в некоторых случаях сжать пальцами. Раскрывающие клеммники сжимаются по металлической скобе-контакту в открытом состоянии.

Скотчлоки с гелем не требуют дополнительной изоляции. Надеваются на изолированный не зачищенный провод. Для соединения достаточно ровно обрезать концы и завести их в отверстие или вложить в раскрытый клеммник. В свою очередь скотчлоки без геля лучше дополнительно заизолировать изолентой или термоусадочной трубкой.

Не превышайте рекомендуемые сечения проводников и не соединяйте проводники тоньше положенного. В первом случае вы повредите токопроводящие жилы, а во втором не обеспечите должной фиксации в ноже. Можно соединять кабельную продукцию с однопроволочными и многопроволочными жилами, но не используйте скотч-локи для алюминиевого провода. Из-за текучести алюминия контакт быстро ослабнет.

Что это такое

Scotchlok – это зажимные клеммники для соединения токопроводящих жил. Фиксируют жилу путем сжатия в контакте ножевого типа. Корпус скотчлоков диэлектрический и позволяет сделать изолированное соединение.

Обычно выполняется из полипропилена или огнестойкого нейлона (в разных источниках разная информация) внутри него расположен U-образный контакт, который прорезает изоляцию и обеспечивает соединение проводов. Гидрофобный гель, которым наполнен Scotchlock защитит соединений от воздействия влаги, что значительно повышает надежность и долговечность контактов.

Разработка принадлежит компании 3М, которая также известна клеющими растворами, которые используются в светодиодных лентах, изоляцией и другими изделиями. Но скотчлоки делаются и другими брендами, однако фирма 3М встречается чаще остальных.

По принципу действия они похожи на прокалывающие зажимы для провода марки СИП. Отдельные виды скотчлоков также могут создавать ответвительное соединение от линии без снятия напряжения и без её разрыва, такое подключение часто называют «подпараллеливанием».

Монтаж производится в два шага – введение проводника и обжимки. В зависимости от размеров скотчлока возможно соединение жил сечением от 0.4 до 4 кв. мм в зависимости от конкретной модели.

Использование розетки

Как не странно, но этот способ один из самых популярных, хоть он мне и не нравится. Просто почти на любой работе, я видел именно такое наращивание витой пары. Принцип достаточно простой, тут для «нароста» используют обычные сетевые розетки.

Или можно использовать полноценные блоки для обжимки – как на картинки выше. Принцип достаточно простой, заводим оба провода, а далее обжимаем по цветовой схеме. Насколько помню, обжимка идет по схеме «В».

Очень часто видел, когда используют обычные, самые дешевые сетевые розетки. Одну сторону обжимаем, как обычно, а второй кабель заводим в розетку и также делаем обжимку. Легкость этого способа в том, что вам почти ничего не нужно. Особенно если использовать обычный блок. Для прорезки проводком можно использовать канцелярский нож. Но лучше пользоваться специальных «сетевым» ножом.

Если кому надо у нас на портале есть отдельные инструкции для обжимки:

• Сетевых розеток
• Витая пара

Чуть не забыл, про ещё один способ — это использование уже готовых блоков, для подключения патч-кордов. По сути, тут не нужно ничего обжимать и достаточно купить вот такую маленькую коробочку, которая стоит в районе 70 рублей.

Виды

Модельный ряд изделий 3M Scotchlock довольно широк, чтобы удовлетворить потребности электромонтеров в большинстве ситуаций. По типу соединители различают:

• Проходные;
• Тупиковые;
• Т-образные.

По количеству проводов, чаще всего это:

• На 2;
• На 3 провода;

Бывают клеммники с защитным гелевым заполнением и без него. Обычно каждый из видов, которые мы рассмотрим ниже, можно найти в двух этих исполнения. Например, соединители UB2A заполнены гелем, а UB2A-D – полный их аналог без геля. Мы сделали подборку часто используемых на практике видов скотчлоков.

Для малых сечений:

• Scotchlock UY-2 наполненный гелем соединитель для двух жил сечением от 0.4 до 0.9 мм. Входное отверстие позволяет использовать провод с наружным диаметром изоляции в 2.08 мм.
• Тройной клеммник UR2 используют для разветвления линии. С его помощью можно соединить три проводника сечением от 0.4 до 0.9 мм с диаметром изоляции до 2.08 мм. Наполнен гелем.
• Скотчлок UB2A предназначен для подпараллеливания проводов к основной линии с сечением токопроводящих жил от 0,4 до 0,9 мм, также, как и в предыдущих – максимальный диаметр изоляции – 2.08 мм.
• Тип U1b проходной соединитель для ТПЖ 0.9-1.3 мм с диаметром изоляции до 3.18 мм.

Для больших сечений:

• Scotchlok 316 IR для проводов сечением 0.5-1.5 кв. мм.
• Модель MGC, соединитель для толстых жил сечением 2.5 кв. мм.
• Scotchlok 558 – тупиковые соединители предназначены для соединения и отводов от проводов сечением 0.5-1.5 мм.
• Scotchlok 560 для ответвления без разрыва кабеля. Подходит для жил сечением 0.75-1.5 мм. без геля из-за конструктивных особенностей. Клеммник раскрывается как чемодан и зажимает провода при закрытии или нож предварительно утапливается плоскогубцами.
• Модель 534 клеммник похож по конструкции на предыдущий, но отличается допустимым сечением ТПЖ, в этот раз допускается 1.5-2.5 кв. мм.
• ScotchLok 952 – т-образный соединитель, также предназначен для врезки перпендикулярно основной линии. Врезка под прямым углом происходит с помощью клеммы типа «папа» в разрез на боковой стороне соединителя в закрытом его состоянии.

Перечисленных видов скотч-локов вам должно хватить на большинство практических ситуаций, а сейчас перейдем к разговору о том, как использовать этот вид клеммников.

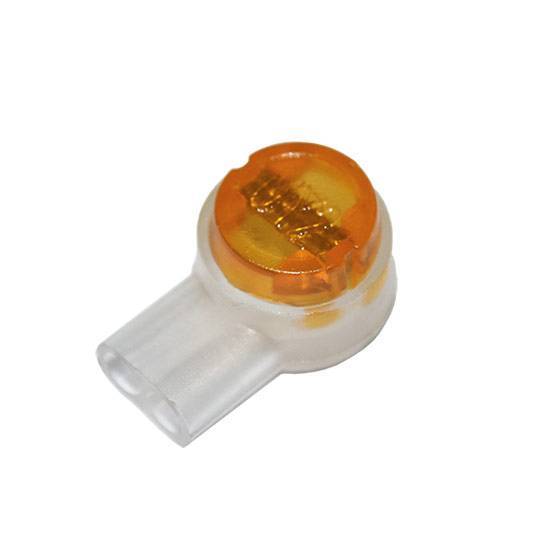

Индивидуальный соединитель UY2

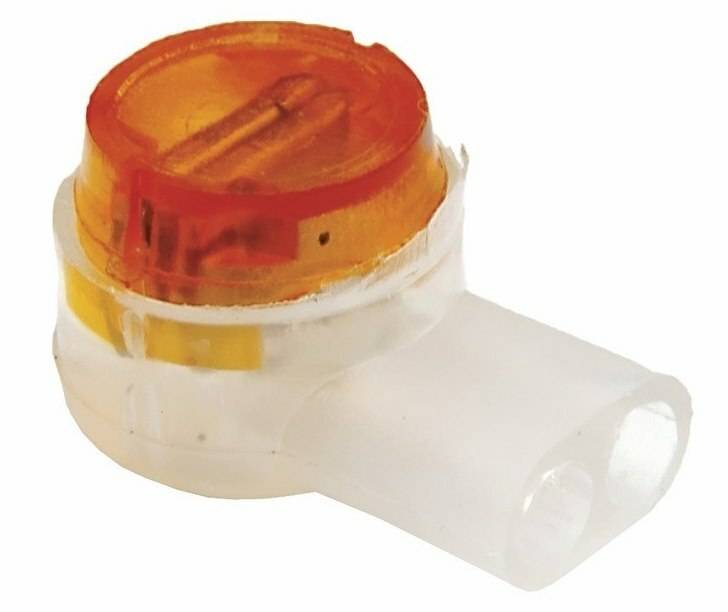

Скотчлок UY2 предназначен для сращивания жил ка- белей типа ТП диаметром от 0,4 до 0,9 мм. Соединитель заполнен гидрофобным заполнителем, предотвращающим проникновение влаги в контакты. Для кабелей типа ТГ ЗМ выпускает модификацию UY2 без гидрофобного заполнения – UY2-D.

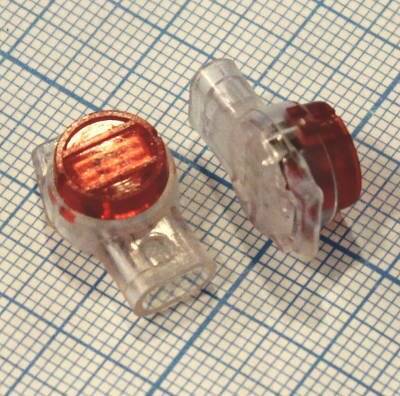

Соединитель UR2 для разветвления

Скотчлок UR2 предназначен для прямого и разветвительного соединения жил кабелей типа ТП диаметром от 0,4 до 0,9 мм. Соединитель UR2 имеет три отверстия для ввода жил и заполнен гидрофобным заполнителем, предотвращающим проникновение влаги в контакты. ЗМ выпускает модификацию UR2 без гидрофобного заполнения – UR2-D.

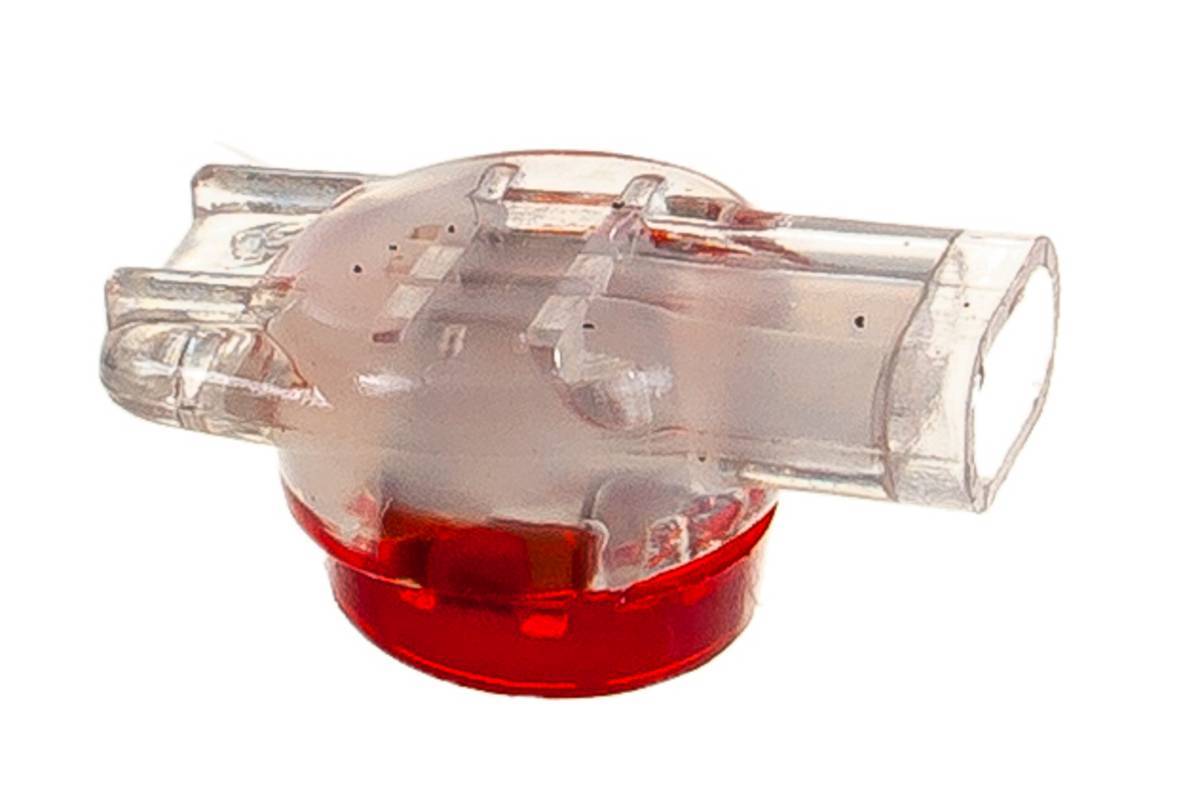

Скотчлок UB2A для подпараллеливания

Соединитель UB2A позволяет произвести подключение к действующей линии и/или сделать вставку без перерыва связи. Простой и удобный в использовании соединитель UB2A предназначен для работы с жилами кабелей типа ТП с диаметром жил от 0,4 до 0,9 мм. ЗМ выпускает модификацию UB2A без гидрофобного заполнения – UB2A-D.

Соединитель UDW2

Скотчлок UDW2 – это полностью влагозащищенный соединитель, предназначенный для соединения пары медных или стальных покрытых медью проводников распределительного абонентского кабеля с диаметром жил 0,9–1,3 мм и наружным диаметром изоляции до 4,4 мм. Имеет корпус, выполненный из пластмассы, стойкой к воздействию УФ-излучения, и не требует применения изоляционной ленты (за исключением монтажа в грунт).

Сфера применения

Применение соединителей типа скотчлок позволяет просто, быстро и качественно осуществить, как соединение двух проводов, так и ответвление или подпаралеливание провода без зачистки изоляции. Соединители проводов скотчлок, в своей конструкции, имеют U-образный прорезающий изоляцию контакт, позволяют использовать провод сечением от 0,4 до 2,5 мм. и возможность соединения жил различного сечения.

Широкое применение скотчлоки получили в телефонии, где очень часто есть необходимость быстро и аккуратно соединить или сделать ответвление провода. Самым распространенным является скотчлок SL-01/UY-2, предназначенный для соединения двух проводов. Соединитель состоит из корпуса наполненным водоотталкивающим гелем и нажимной кнопки, куда вмонтирован прорезной контакт, позволяющий соединять провода сечением от 0,4 до 0,9 мм.

Больше всех остальных электромонтеров скотчлоки – это любимый способ соединения монтажников компьютерных и телефонных сетей. Они отлично подходят для слаботочных цепей, например, для витой пары, можно использовать модели UY-2, UR2, UB2A. Таким образом можно организовать ответвления, наращивание и ряд других соединений для сетевого кабеля.

Также их часто используют для низковольтных цепей, например, для автомобильной проводки. С их помощью лучше соединять опять же для слаботочных цепей, например, для врезки в основную проводку сигнализации, систем центрального замка, маломощных колонок и прочего. Пример использования скотчлоков для автомобильной проводки вы видите ниже, так подключена магнитола с нестандартным штекером.

Для силовых проводов лучше не использовать такой вид соединителей, здесь лучше подойдут зажимы типа WAGO, гильзы и другие варианты соединений, например, пайка.

На видео наглядно показано, как пользоваться скотчлоком:

Скотчлок для соединения проводов

Клеммы для соединения проводов – назначение, разновидности и особенности применения

Соединение проводов: как соединить между собой провода, какие бывают клеммники, варианты крепления с пайкой и без нее

Какие кабели и провода использовать для проводки в квартире – Какой кабель использовать для домашней сети, как рассчитать нагрузку

Клеммники для соединения проводов

Клеммы для соединения проводов: разновидности и производители. Все, что необходимо знать о клеммах

Где скотчлоки подходят, а где – нет

Идеальное место, где вам пригодятся эти соединители – автомобильная электрика или акустические провода для колонок. Забудьте про все остальные способы – для низкого напряжения скотчлок это лучший вариант.

Но для проводки на 220 Вольт скотчлоки нужно применять с осторожностью. Хотя производитель и указывает, что соединители работают до 600 Вольт, в них остаются места под напряжением, до которых случайно можно дотронуться, например, если залезть в распаечную коробку. Поэтому применяйте их только если уверены, что никто, кроме опытных электриков туда не полезет, а ещё лучше – не применяйте для опасного напряжения совсем

Поэтому применяйте их только если уверены, что никто, кроме опытных электриков туда не полезет, а ещё лучше – не применяйте для опасного напряжения совсем.
