как найти скрытую проводку в стене

Общая информация

Вряд ли сегодня найдется квартира или частный дом, в котором присутствует наружная прокладка электропроводки. Такие схемы могут использоваться только в тех случаях, когда нет возможности осуществить внутренний монтаж или отсутствует желание пилить стеновую конструкцию. Однако, если провода расположены глубоко под слоем штукатурки и появились какие-либо проблемы в их работе, у многих людей возникает логичное желание понять, как найти скрытую проводку в стене.

Это нужно для быстрого устранения неисправностей, а также сохранения проводов в целости и сохранности. Для решения задачи можно задействовать специальные профессиональные приборы или домашние изобретения, указывающие на расположение линии.

Открытые схемы монтажа электропроводов давно перестали пользоваться спросом и вышли из обихода. Они встречаются в одиночных постройках старого образца, которые не подвергались реставрационным работам. При наружном монтаже проблем с поиском проводов не будет. Однако такой вариант существенно портит эстетичную привлекательность постройки и к тому же становится уязвимым к различным повреждениям. А если в доме живут маленькие дети или домашние животные, они могут банально задеть проводку и получить удар током, что очень опасно.

Как найти проводку в стене без прибора

Конечно же, раньше для обнаружения проводки в стене обходились без приборов, при этом безопасно находили всю линию электросети под обоями, плиткой и штукатуркой. Как это делали наши деды и прадеды?

Предоставляем к Вашему вниманию три наиболее простых варианта, который позволят самому найти проводку.

Если намечается капитальный ремонт.

Срываете обои и осматриваете стену в хрущевке (либо в доме). Обычно штробы для скрытой электропроводки немного выделяются цветом от остальных участков поверхности, да и на ощупь шпаклевка будет более шершавой.

Радиоприемник.

Берете обыкновенный радиоприемник, настраиваете на 100 кГц и подводите к необходимой зоне. В месте, где проходит ток, приемник начнет сильнее шуметь.

Использование микрофона на магнитоле.

Альтернативный вариант по отношению к радиоприемнику – использование микрофона на магнитоле. Включаем микрофон и аккуратно ведем его вдоль поверхности. Появился шум либо треск – Вам удалось найти приблизительное место нахождения трассы.

Как найти обрыв провода в стене своими руками

Обрыв кабеля в скрытой электропроводке – неприятность, которая случается не слишком часто, но заставляет потратить массу времени, нервов и сил на ее поиск и устранение. Ощутимо она ударит и по карману, ведь надо найти в стене поврежденный участок, добраться до него, отремонтировать и заделать снова.

За эту работу придется отдать специалисту ощутимую сумму. Сэкономить можно в том случае, если с поиском и устранением неисправности вы сможете справиться самостоятельно.
Поиск обрыва скрытого провода, независимо от причины повреждения и используемых для поиска приборов, производится в следующем порядке:

• Перед тем, как искать место повреждения кабеля, обесточьте проводку.
• Иногда для снижения уровня сопротивления изоляцию провода прожигают.
• Для поиска можно прибегнуть к акустическому или индукционному способу, а также воспользоваться транзисторным приемником или обычным бытовым мультиметром.
• Профессиональные электрики в своей работе применяют трассоискатели. Эти приборы позволяют не только быстро отыскать электрическую линию, но и найти все токоведущие проводники, а также узнать, под напряжением они находятся или нет. Для большей эффективности отдельные типы таких аппаратов используются вместе с генераторами.

Стоит упомянуть о новейшей технологии электросетей, которая не так давно начала применяться в странах Европы, но в России, к сожалению, пока не практикуется. Особенностью этого монтажа является встраивание в кабельные жилы при прокладке линий маячков (маркеров).

Если в такой сети случится обрыв, то трассоискатель по сигналу с маячка поможет быстро найти место неисправности. Это позволяет сэкономить значительное время и быстро восстановить работоспособность электропроводки.


Акустический метод определения обрыва в скрытой проводке предполагает наличие:

• Генератора, который подсоединяется к проводу.
• Акустический сигнализатор.
• Головные телефоны (наушники).

Во время поиска проводка прослушивается с использованием перечисленных элементов. По достижении места, где находится обрыв электропроводки, в наушниках раздастся резкий щелчок. Для получения результата нужно, чтобы генератор был настроен правильно, на ту частоту, которая необходима.

Индукционный метод поиска обрыва скрытой в стене проводки предусматривает подключение генератора к силовому проводнику. После выставления на генераторе уровня нагрузки тестирование проводится аналогично акустическому методу, с помощью наушников и специального сигнализатора.

Разница в том, что по всей длине линии вплоть до места повреждения в наушниках будет слышен сигнал, который значительно усилится при достижении места обрыва и пропадет за ним.

Итак, мы разобрались, как найти обрыв в проводке. Если вы не располагаете нужными приборами или не уверены, что правильно определите место разрыва кабеля и сможете самостоятельно его заделать, оптимальным выходом из ситуации будет приглашение специалиста по электромонтажу.

Профессиональные электрики имеют опыт подобной работы и располагают необходимым электрооборудованием, а значит, в течение достаточно короткого времени смогут найти неисправность и устранить ее.

Как определить скрытую проводку при помощи подручных средств?

1. С использованием радиоприемника старого образца, который поддерживает частоту 100 кГц. (СВ, ДВ). Для начала следует обеспечить нагрузку электросети в комнате, которую необходимо проверить, а также в соседних комнатах. После чего включить радиоприемник и перемещать его вдоль стен. Устройство будет сигнализировать на электропроводку шумами и потрескиваниями.
2. При помощи современных проигрывателей оснащенных микрофоном. Принцип работы такой же как у радиоприемника, только водить вдоль стены нужно микрофоном.
3. Выявить наличие электропроводки можно и простым компасом. Он отреагирует на электрическое поле в проводке. Перепроверить полученный результат можно обесточив провода. Повторное сканирование позволит отличить электропроводку от арматуры.
4. Радиолюбителям подойдет и данный способ — при помощи униполярного транзистора КП103 (и ему подобных) либо зарубежного аналога — 2SJ144. Контакты истока со стоком прикрепить к пульсовым щупам тестера не соблюдая полярность. Рукоятки щупов смотать липкой лентой. Перед проведением проверки следует нагрузить проводку. Устройство будет сигнализировать на появившееся электрическое поле возрастанием сопротивления. При этом не стоит прикасаться прибором к стене. Для осуществления такой проверки потребуется определенная сноровка.

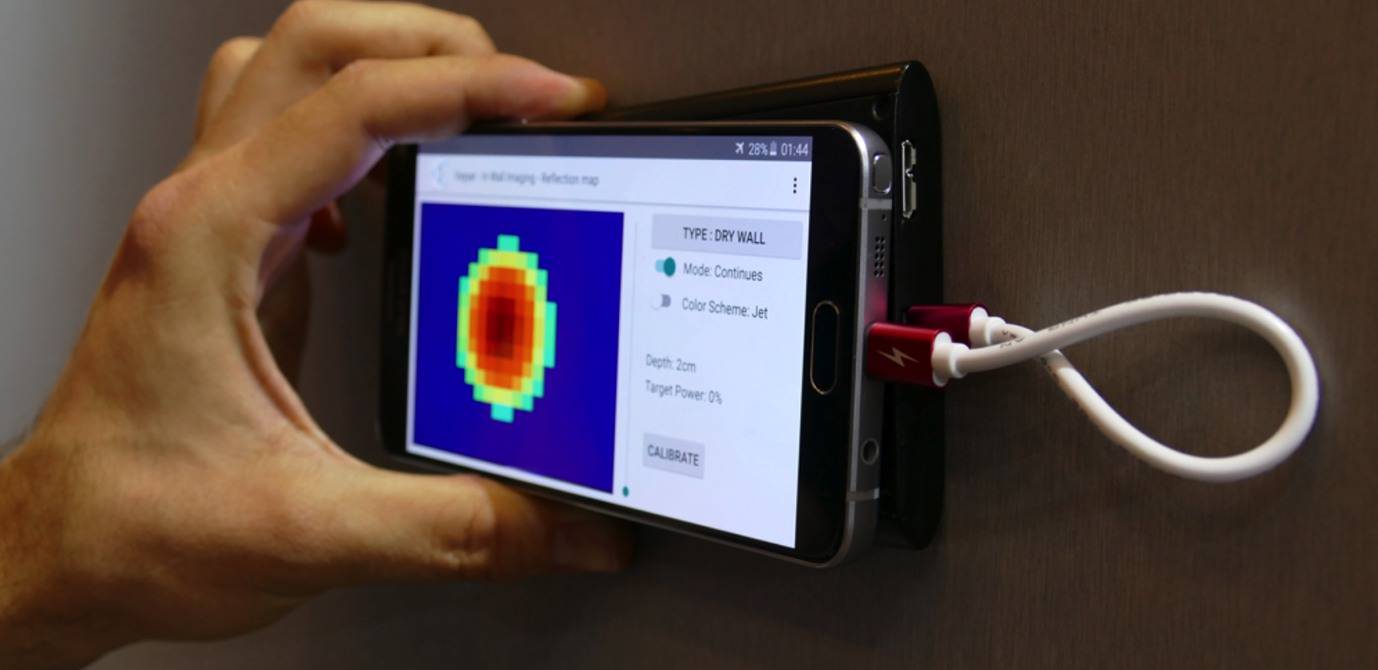

Специальные приборы для поиска

Лучшую точность в обнаружении скрытой в стенах проводки дает использование специальных приборов и приспособлений.

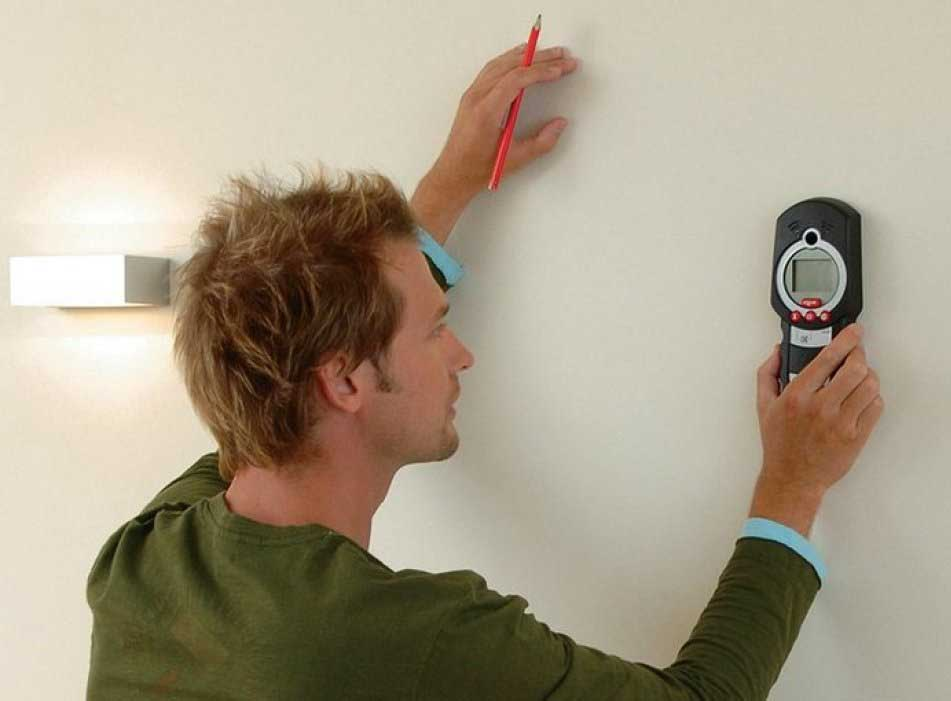

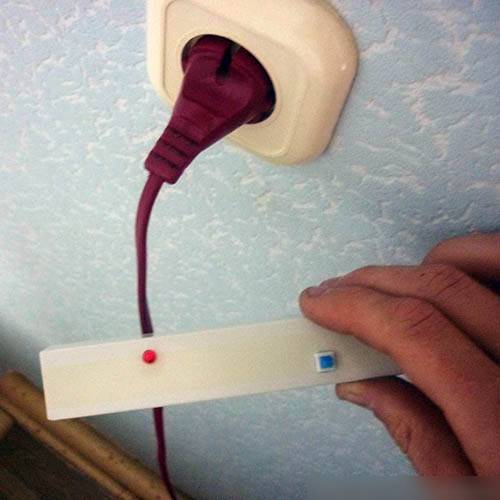

Электромагнитный детектор

Эффективный способ обнаружить скрытые кабеля – воспользоваться специальными детекторами.

Устройства способны с высокой точностью определять электрические провода, которые находятся под напряжением. Поэтому, перед тем как начать измерения, следует подключить нагрузку к линии мощностью не менее 1 кВт.

Детектор способен обнаружить провода, находящиеся на глубине до 7 см от поверхности стены. Современные модели имеют несколько режимов чувствительности. Точность измерения снижается из-за помех, которые вызываются повышенной влажностью или металлическими предметами, расположенными в стене.

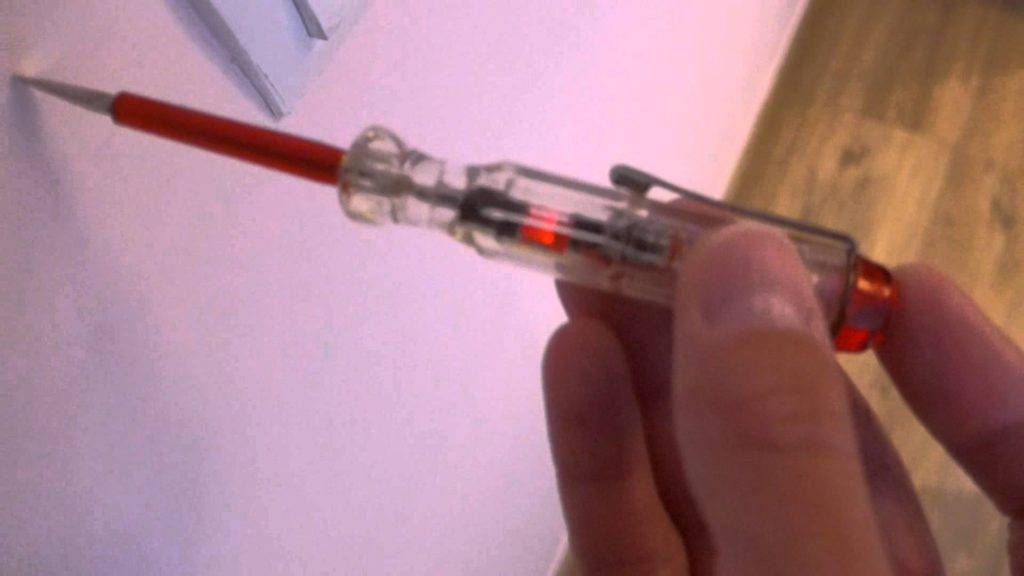

Индикаторная отвертка

Недорогое приспособление для обнаружения проводки в стене – индикаторная отвертка. Этот инструмент есть в арсенале каждого электрика. При касании отверткой фазного кабеля на ее корпусе загорается индикатор или раздается звуковой сигнал. Транзисторные модификации могут определять кабеля под напряжением без прямого контакта с ними. Глубина обнаружения составляет до 2 см.

Чтобы найти скрытый провод, нужно зажать кончик отвертки пальцем, а другой ее стороной провести по месту предполагаемого распоряжения кабеля. При обнаружении источника напряжения загорается сигнальная лампочка на корпусе. Ограничения метода – можно найти только кабель под напряжением, глубина залегания провода не должна быть больше 2 см.

Металлоискатель

Хороший результат дает использование металлоискателей. Принцип действия аппарата прост. Устройство излучает переменное магнитное поле. Вследствие этого в проводниках наводятся вихревые токи. Датчик металлодетектора регистрирует вторичное магнитное поле, которое при этом образуется. Приборы подойдут в случаях, когда требуется быстро исследовать большой по площади участок стены.

Устройства используются для обнаружения любых металлических предметов. Это является одновременно достоинством и недостатком этого метода. С одной стороны, детекторы могут обнаруживать провода, не находящиеся под напряжением. С другой – приборы реагируют не только на электрические кабеля, но и на все металлические элементы – трубы, конструктивные элементы.

Использовать устройства, чтобы обнаружить провода под штукатуркой в стенах из армированного бетона, не получится. Глубина обнаружения превышает 5 см. Недостатки метода – металлоискатели дороги и имеют большие размеры.

Мультиметр и полевой транзистор

Найти проводку в стене можно с помощью мультиметра. Прибор следует переключить в режим измерения сопротивления в диапазоне 200kОм. Дополнительно потребуется полевой транзистор серии 2SK241 или КП103. Щупы мультиметра подключаются к контактам стока и истока. Это, соответственно, левый и центральный выводы транзистора. Затвор – правый контакт остается свободным. Для увеличения чувствительности рекомендуется присоединить к нему кусок медной проволоки длиной 5–7 см.

После сборки конструкции можно начинать поиск проводки. Транзистор с импровизированной антенной медленно перемещают по стене. При обнаружении электромагнитного поля величина сопротивления на шкале прибора изменяется. Средняя погрешность метода составляет до 7 см.

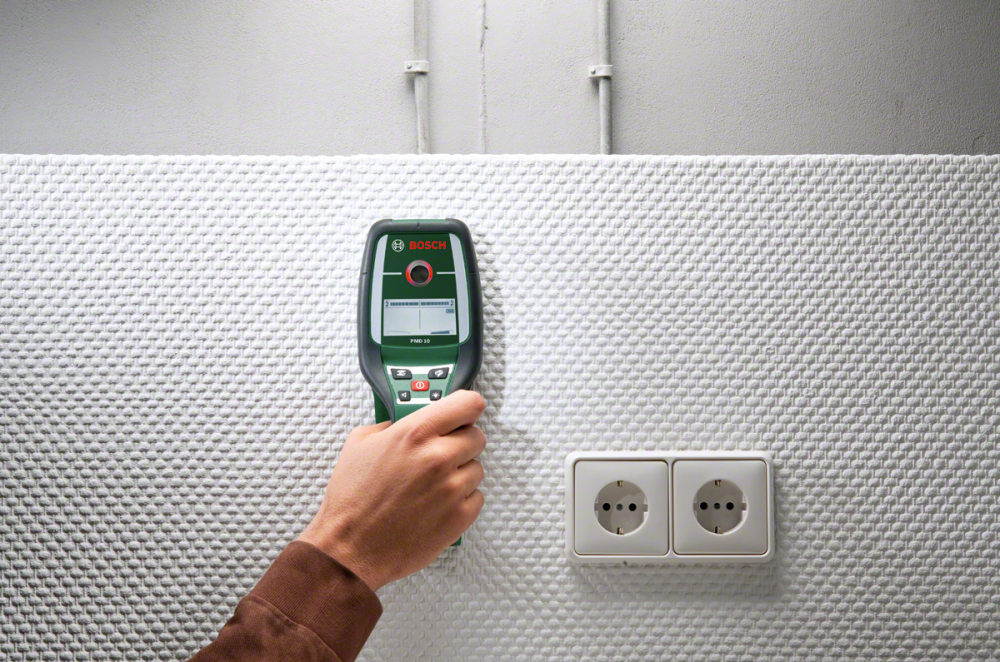

Комбинированный детектор

Надежный способ прозвонить стену на наличие скрытых электрических проводов – воспользоваться комбинированными детекторами. Эти приборы оснащаются несколькими измерительными сенсорами. Они способны работать в режиме металлопоиска, электромагнитного и электростатического детектора.

Прибор позволяет обнаруживать оборванные линии. С помощью устройства можно найти кабель, на котором отсутствует напряжение. Устройство помогает обнаружить скрытые кабеля, проложенные в стене на глубине до 7 см от поверхности.

Комбинированные детекторы обладают широкими функциональными возможностями:

• регистрация электромагнитное поля, возникающего в проводниках под напряжением;
• идентификация полярности сетей постоянного тока;
• исследование целостности электрического кабеля;
• обнаружение в проводниках напряжения бесконтактным способом.

Модели профессионального класса дополнительно способны:

• выявлять в стенах пластиковые и деревянные элементы;
• определять температуру поверхности;
• рассчитывать глубину залегания проводов.

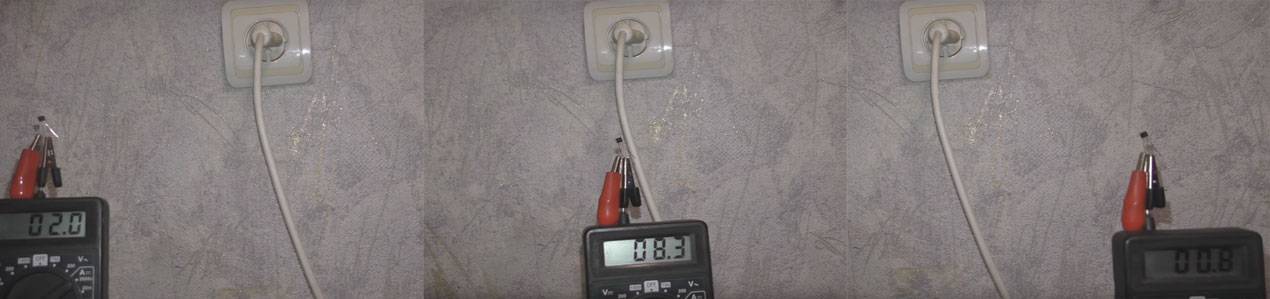

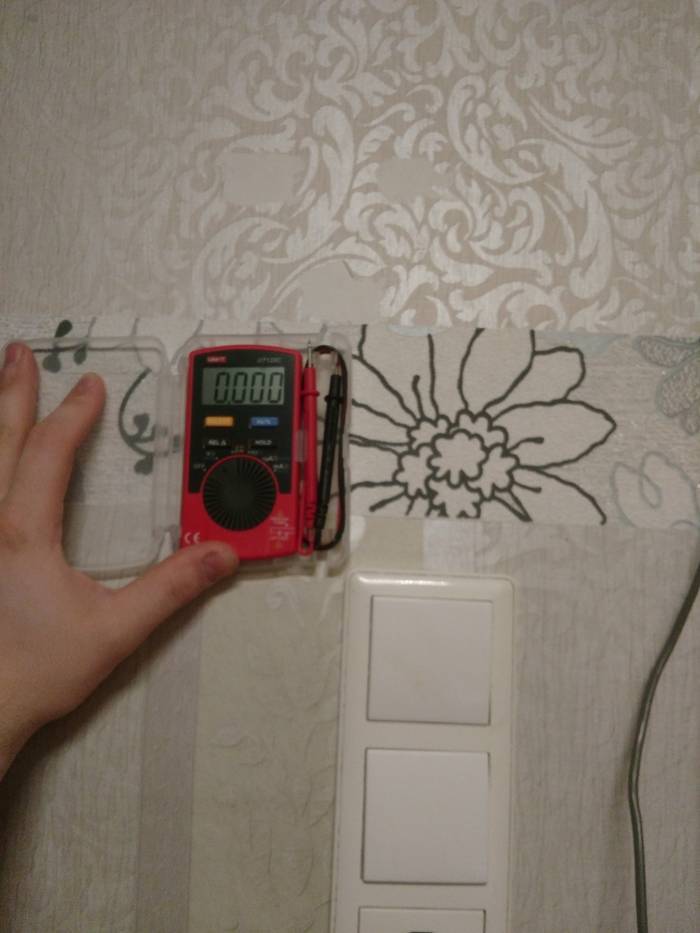

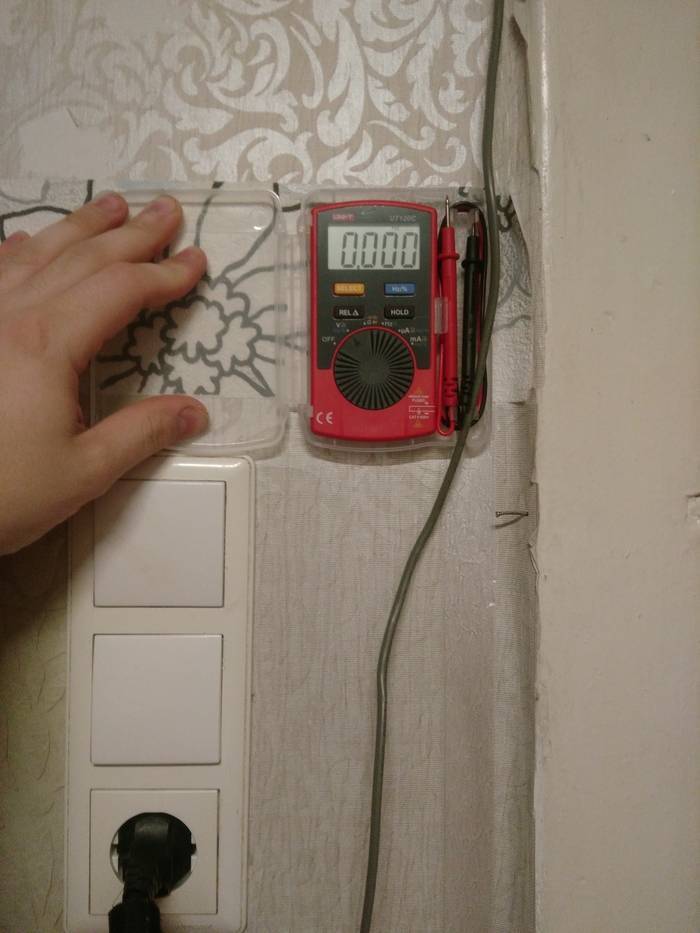

Поиск скрытой проводки мультиметром

Для того, чтобы обнаружить в стене скрытую электропроводку, нужно левый электрод транзистора присоединить к красному зажиму мультиметра, а средний к черному. На мультиметре выставляется режим измерения сопротивления. Предел измерения — 200 кОм.

При попадании в зону электромагнитного поля, излучаемого проводами, сопротивление в транзисторе начнет меняться, что зафиксирует мультиметр. Это будет видно по меняющимся показаниям на дисплее. Кстати, для поиска скрытой проводки лучше использовать аналоговый мультиметр, потому что цифровые модели выдают информацию не так точно, как это видно по колебаниям стрелки.

Зафиксировав местоположение транзистора там, где оказался максимальный уровень сопротивления, можно смело пробираться к электрическим проводам. Не забыв, при этом, их обесточить. Если кабель прокладывал профессиональный электрик, то по нескольким точкам на стене можно узнать всю схему проводки.

И помните, что все, что связано с электричеством, представляет повышенную опасность. Поэтому, если нет уверенности в точности обнаружения скрытой проводки — пригласите специалиста-электрика.

Самостоятельное обнаружение обрыва в скрытой проводке

В помещениях, где скрытая электропроводка проектировалась и устанавливалась с соблюдением общепринятых правил устройства электроустановок, проблемы возникают крайне редко. Однако обрывы все же случаются. Большинство бытовых и промышленных приборов работает от электрической сети, и когда внезапно пропадает электричество, рушатся все запланированные дела. Поэтому, чтобы быстро устранить возникшую проблему, каждому полезно знать, как найти обрыв проводки, скрытой в стене.

Основные причины обрыва

Чаще всего обнаружение проблемы происходит в месте соединения скрытой проводки, приходящей на выключатель, розетку или распределительную коробку. Это самый распространенный случай, при котором поиск обрыва проводки не займет много времени. Возникает ситуация, когда нужно просверлить или продолбить стену, чтобы повесить карниз, картину или что-то еще и случайно повреждается скрытая проводка. Иногда нарушается только изоляционный материал, и обнаружение обрыва происходит не сразу. В основном, подобное случается из-за невнимательности.

Наиболее редкая ситуация, это скрытый обрыв проводки в стене без воздействия внешних факторов. Эта ситуация характерна для старых помещений, в которых скрытая проводка не заменялась с момента постройки.

Обнаружение места обрыва в этом случае является самым сложным. Кабели с годами изнашиваются, случаются перегрузки в сети, обрыв может произойти из-за неисправности устройства защитного отключения. Чтобы самостоятельно произвести ремонт в таких случаях понадобится специальный прибор для обнаружения места обрыва скрытой проводки.

Кроме того, участки, где скрытая проводка соединяется методом обычной скрутки, со временем начинают перегреваться и контакт обрывается. При прокладывании скрытой электропроводки использование такого соединительного метода недопустимо.

Поиск и устранение обрыва скрытой проводки должен осуществляться при помощи инструментов с заизолированными рукоятками.

Способы обнаружения

Изначально, при обрыве скрытой проводки в доме или квартире, нужно проверить, поступает ли напряжение на счетчик. Для этого нужно отключить автоматы в электрощите, и при помощи тестера измерить напряжение на контактах счетчика. Если напряжение отсутствует, то проблему необходимо искать перед счетчиком. Обнаружение напряжения означает, что обрыв скрытой проводки произошел где-то в доме.

Первым делом нужно точно определить, какой проводник поврежден – фаза или ноль. Сделать это достаточно просто при помощи индикаторной отвертки. Электричество должно быть включено. При осмотре выключателей в положении «вкл» под напряжением находятся оба контакта; в положении «выкл» — 1 контакт. В рабочей розетке под напряжением находится только 1 контакт. Если при проверке фаза присутствует, то произошел скрытый обрыв нулевого кабеля.

Практически во всех помещениях электрическая проводка скрыта в стенах. В этих случаях, после обнаружения неисправного кабеля необходимо установить точное расположение проводника в толще штукатурки или бетона. Далеко не у всех есть схема разводки скрытой электросети дома, поэтому необходимо применять специальный искатель, который значительно ускорит и облегчит процесс. Наиболее простым вариантом, который даст результат с высокой точностью, будет покупка современного прибора. Для домашнего пользования подойдут самые простые средства обнаружения.

1. наиболее популярный способ, который длительное время находился в арсенале каждого электрика, это применение обычного радиоприемника. Прибор настраивается на частоту 100 кГц и проводится вдоль стены, если приемник начинает издавать шум, значит, в этом месте скрыт провод;

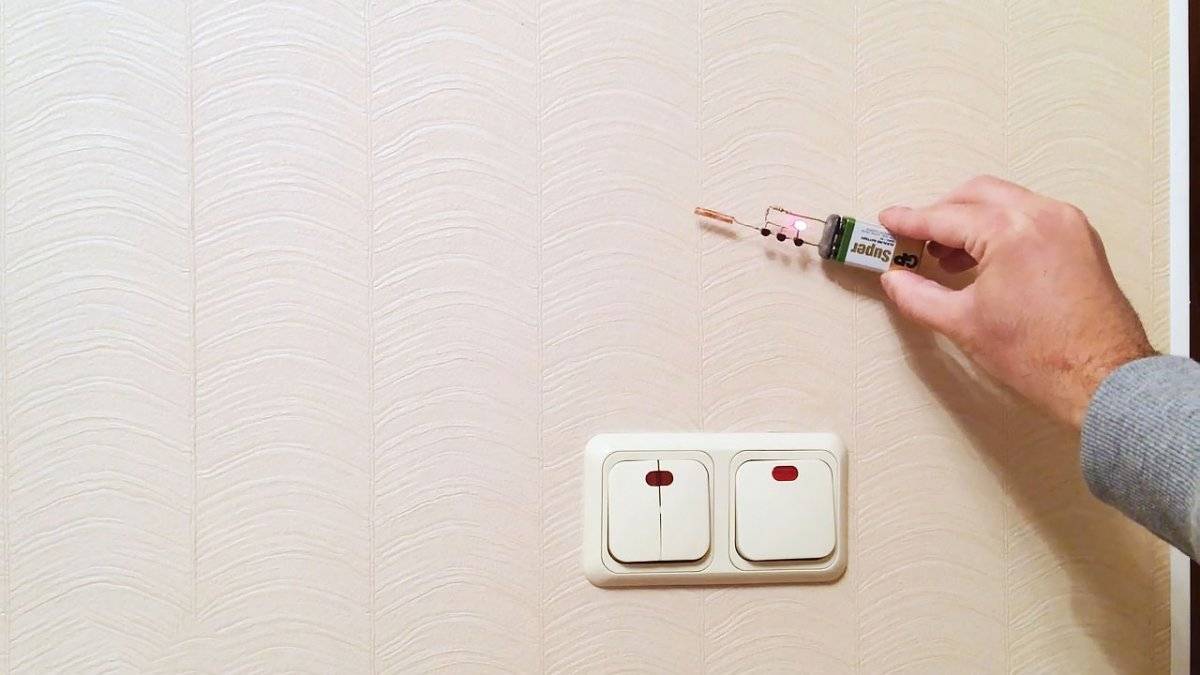

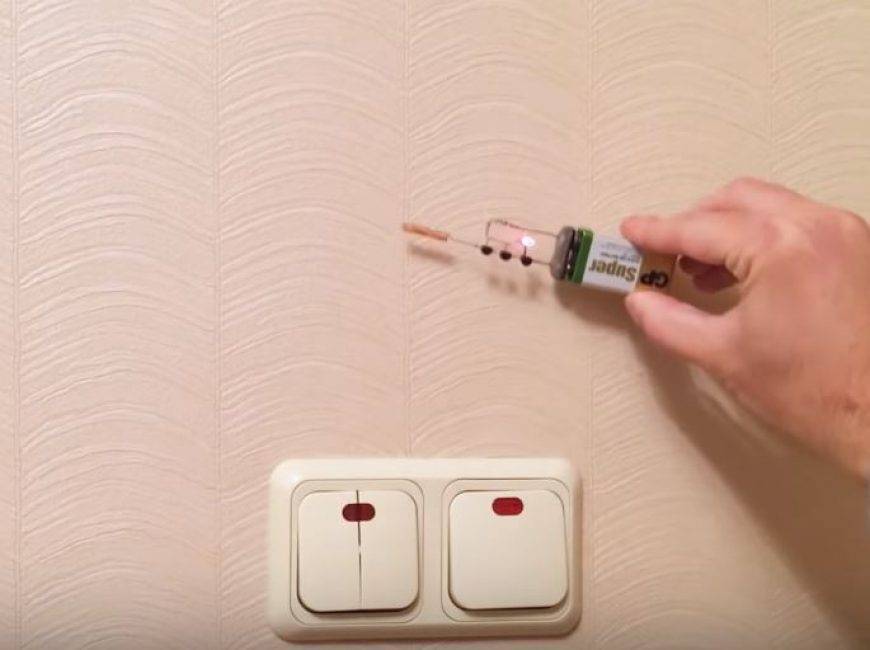

2. можно собрать простейший искатель при помощи транзисторов (один полевой, два биполярных), светодиода и резисторов. При обнаружении скрытой проводки в стене на приборе загорается лампочка;
3. для этих целей подойдет слуховой аппарат старых образцов. На устройстве выставляется режим «телефон», в котором прибор станет чувствительным к электромагнитным колебаниям. Далее процедура аналогична, при обнаружении кабеля появятся шумы;
4. микрофон, подключенный к оборудованию, позволяющему снимать сигнал и воспроизводить, также можно использовать для обнаружения скрытой проводки.

Ищем место повреждения провода

Методика отыскания повреждения фазного провода

Проводка может быть двух типов исполнения: наружная и скрытая (внутренняя).Поиск места повреждения для наружной проводки достаточно прост:

• В 80% случаев простой визуальный осмотр позволяет обнаружить место повреждения.
• Если это не помогло или выявлено несколько возможных мест повреждения, то после снятия напряжения с провода можно прощупать его. Это практически всегда позволяет точно определить место повреждения. Если же и это не помогло, то используем самый трудоемкий, но в то же время простой способ.
• Если у вас имеется бесконтактный указатель напряжения, то просто ведем им вдоль провода от распредкоробки до розетки или выключателя. Место, где он перестанет светиться, является местом повреждения.
• Если же у вас нет бесконтактного указателя напряжения, то снимаем напряжение с нашего участка провода и делаем небольшой надрез на нем, достаточный для прикосновения к токоведущим частям индикатором.
• Затем подаем напряжение и проверяем его наличие в месте надреза. Так, постепенно сужая зону поиска, вы определите место повреждения.

Поиск повреждения при помощи бесконтактного указателя напряжения

А вот для ответа на вопрос: как найти обрыв в скрытой проводке, — вам не обойтись без бесконтактного индикатора.

Для этого, как и в случае с наружной проводкой, просто ведем им вдоль предполагаемого места прохождения проводов. В месте, где он перестанет светиться, следует выполнить несколько круговых движений, с целью определения, не отклонились ли вы от места прокладки провода. Если не отклонились, то место повреждения именно тут.

Методика отыскания места повреждения нулевого провода

С поиском места обрыва нулевого провода все немного сложнее и многие сайты советуют не искушать судьбу и доверить это дело профессионалам. Ведь как найти электропроводку в стене если ни один прибор на нулевой провод не реагирует?
Ответ действительно прост. Значит, его следует сделать фазным, определять повреждения которого мы уже умеем. Но сразу предупреждаю! Делать это следует только если вы действительно помните хотя бы школьный цикл по переменному току.
Если это не так, то лучше даже не читайте дальше. Ведь электрический ток не имеет ни запаха, ни цвета, ни звука и предупреждать об опасности он не будет. А последствия контакта с ним могут быть весьма плачевны.Дальнейший ответ на вопрос как в стене найти электропроводку при повреждении нулевого провода мы сведем к пошаговой инструкции:

Отключите все электроприборы в вашем доме

Особенно это касается приборов, для которых важно расположение вилки в розетке, некоторых современных люстр и тому подобное. Это мы делаем исключительно в целях безопасности.
Определите место питания поврежденного участка

Лучше чтобы это был автоматический выключатель, а не распределительная коробка.
Отключите вводной автомат на ваш дом или квартиру.

Вводной пакетный переключатель

Если у вас установлен однополюсный автомат, то отключите фазный провод. На его место вставьте нулевой провод поврежденного присоединения

Очень важно не перепутать и вставить нулевой провод именно данного присоединения.
Провод же, который у нас был фазным, изолируем и отводим для исключения его соприкосновения с токоведущими частями. Если же у вас установлен двухполюсный автомат, то вам значительно проще

Отключаем фазный провод и на его место садим нулевой.
Перед тем как найти скрытую электропроводку в стене и место ее повреждения, еще раз убеждаемся, что все электроприборы отключены. Особенно это касается приборов, которые питаются с участка, где у нас имеется повреждение.
Включаем вводной автомат или пакетный переключатель.
Включаем автомат, питающий участок сети с повреждением. Если вы все сделали правильно, то вам совершенно нечего переживать. Ведь вы исключили все вероятности короткого замыкания.
Дальнейший поиск повреждения выполняем так, как наша инструкция советует его выполнять для фазного провода. Ведь теперь наш нулевой провод стал фазным и определить его повреждение достаточно просто.

Преимущества скрытого монтажа проводки

Скрытая проводка подразумевает прокладку электрических кабелей в штробах – специальных нишах в стене, которые сверху замуровываются штукатуркой. Такой тип монтажа получил популярность благодаря следующим преимуществам:

1. Приятному внешнему виду. Все кабеля скрыты, на стену можно клеить обои, различную плитку и другие декоративные элементы.
2. Надежности в эксплуатации. Скрытая проводка защищена от внешнего воздействия. Домашние животные и дети повредить ее не могут. Отсутствует риск порвать кабель при перестановке мебели, подключении к сети бытовых устройств и прочих операциях.
3. Высокой пожаробезопасности. При коротком замыкании можно избежать возгорания изоляции кабеля. Без доступа кислорода пластиковая оболочка не воспламенится, а лишь оплавится под слоем штукатурки.

Причины поиска

Их может быть масса. Зачастую проблема возникает в подобных ситуациях:

1. Перепланировка. Допустим, вы собрались что-то поменять в своей квартире или в частном доме – скажем, решили сделать дверной проем в новом месте. Разумеется, в такой ситуации необходимо понимать, где конкретно проложена электрическая линия.
2. Обрыв цепи. Это весьма неприятная и даже в чем-то болезненная причина. В таком случае придется не просто искать проводку в стене, но и находить точное место обрыва фазного либо же нулевого провода.
3. Необходимость в сверлении перегородки. Нередко люди хотят повесить на стену монитор или телевизор (либо же установить настенные осветительные приборы). В таком случае необходимо проделать отверстие в стене, для чего тоже нужно понимать, где именно идут провода.

Также поиск электропроводки в стене– нужная вещь при приобретении, скажем, новой квартиры. Ведь хороший хозяин всегда должен быть проинформирован относительно всех технических особенностей своего жилища. Место прохождение электролинии – как раз одна из таких особенностей. Если не хотите вызывать для поиска мастера и платить ему деньги – сделайте это сами.

Минимальный набор для поиска повреждений

В минимальный набор для поиска входит:

1. Индикаторная отвертка.

   Прибор представляет собой индикатор напряжения. При наличии в сети напряжения на конце отвертки загорается индикаторная лампочка.

2. Трассоискатель.

   Задача трассоискателя определить положение и глубину залегания кабеля в стене. Прибор позволяет провести мониторинг провода и обнаружить его дефекты.

3. Мультиметр.

   Мультиметр является инструментом для тестирования характеристик электрической сети. Минимальный набор функций бытового мультиметра позволяет определить силу тока, напряжение и сопротивление между двумя точками сети.

Кроме этого пригодятся обычная отвертка и пассатижи.

Причины обрыва

Случаев, при которых может повредиться электрический кабель внутри стены не много, они обусловлены тремя факторами: неправильным монтажом и эксплуатацией, механическими повреждениями и временем. К причинам обрыва относятся:

• Слабый контакт или неудовлетворительная работа мастера подключения.
• Повреждение провода своими руками в результате ремонтных работ.
• Обветшание проводки.
• Перегрузка сети или резкие скачки напряжения, при которых происходит точечное обгорание проводов.

Результатом неисправности проводки не всегда является отсутствие электричества. Частичный обрыв кабеля может выражаться в искрении, коротких замыканиях или отсутствии нуля в сети. Если периодически срабатывает защитная автоматика – это тоже может указывать на повреждения проводов в сети. При появлении таких симптомов следует сразу отключать электричество, так как найти скрытый провод в стенах сразу будет проблематично. Обесточивание позволит избежать пожара при коротком замыкании, искрении и перегрузки сети, если в ней отсутствует ноль. Знание причины обрыва электрических проводов поможет сориентироваться при поиске места дефекта.

Когда может потребоваться информация о расположении проводки?

Во время ремонта часто требуется сверление стен, и вот здесь скрытая проводка становиться проблемой, особенно если кабели укладывались давно и плана электрификации помещения просто нет.

Чтобы не повредить проводку во время проведения работ, следует знать ее расположение.

В целом такая информация может потребоваться в случае:

• Перепланировки электрификации помещения (изменение расположения розеток, выключателей и т. д.);
• Перепланировки самого помещения (проделывание новых проемов – дверных, оконных);
• Возникновения проблем с проводкой (обрыв или КЗ);
• Улучшения интерьера путем навески различных приборов и мебели на стены.

В случае замены знать расположение проводки и не обязательно, поскольку старая все равно будет извлекаться, поэтому сеть дома обесточивается, а далее провода просто выдергиваются из штробов (они обычно заштукатурены, и выдернуть их несложно), после чего схему будет отлично видно.

А далее уже владельцу решать, укладывать новый кабель в старые штробы или нарезать новые.

Информация о расположении проводки в стенах чаще всего требуется при проведении сверлильных работ.

Далее рассмотрим, что можно сделать, чтобы определить, где проходят кабели в стене, если планировки помещения нет.
