как подключить фотореле

Группы устройств

В зависимости от используемого метода работы, фотоэлектрические датчики принято делить на четыре группы:

  1. Работающие по принципу пересечения луча. В этом случае излучатель и работающий с ним в паре приемник имеют два отдельных корпуса, поскольку этого требует технология работы. Два прибора устанавливаются друг напротив друга, а при взаимодействии излучатель посылает луч, который воспринимается приемником. Если какой-либо объект пересекает этот луч, то прибор тут же посылает соответствующий сигнал.
  2. Датчики с принципом отражения от рефлектора. Подобные приборы характеризуются тем, что у них излучатель и приемник располагаются в одном корпусе. Помимо этого агрегата, также используется специальный рефлектор, который устанавливается напротив прибора. Во время работы устройство посылает луч, он отражается от рефлектора и воспринимается приемником. Специальный поляризационный фильтр позволяет настроить работу оборудования так, чтобы устройство воспринимало только отражение от рефлектора и ничего лишнего. Рефлекторы бывают разными, поэтому их выбирают, исходя из имеющейся ситуации — дальности расстояния и особенностей монтажа. Если во время работы луч перестает отражаться и поступать к приемнику, значит, на линии появился какой-то объект, и сигнал об этом устройство передает дальше.
  3. Приборы с отражением света от объекта. У этих агрегатов приемник и сопутствующий ему излучатель также располагается в одном корпусе. В этом случае работа строится так, что рефлектор не нужен, поскольку его роль выполняют различные объекты — луч отражается от них, попадает в приемник, и датчик посылает нужный сигнал.
  4. Датчики с фиксированным отражением. По сути, это усовершенствованный вариант предыдущего варианта оборудования. Приборы работают по такому же принципу, но они более чутко улавливают и определяют состояние объекта. Например, при помощи подобных датчиков можно обнаружить вздувшуюся упаковку на линии или пакет, наполненный не до конца.

Также датчики могут делиться не только по принципу работы, но и по своему назначению. Существуют приборы общего назначения и специализированные. Вторые предназначены для выполнения более узких задач и решения конкретных вопросов. Например, они могут распознавать наличие этикетки, контрастной границы и других подобных элементов. Все датчики выполняют задачу обнаружения каких-либо объектов на расстоянии, и в зависимости от особенностей элемента, это расстояние может значительно варьироваться.

как подключить фотореле

Типы фотореле

Фотореле могут существенно отличаться друг от друга по электронной “начинке” и способу размещения чувствительного элемента.

На сегодняшний день наиболее востребованными и популярными моделями являются:

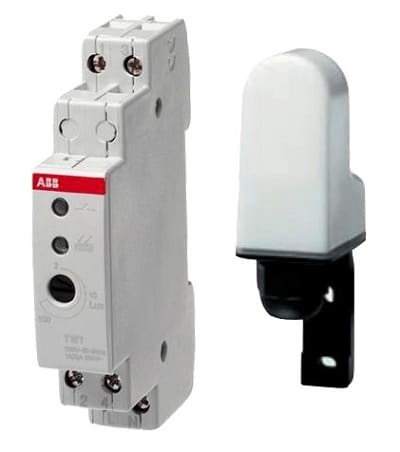

Фотореле с выносным датчиком – в данных устройствах датчик располагается вне основного корпуса устройства. Таким образом удаётся достичь высокой точности перехода системы из одного режима в другой.

как подключить фотореле

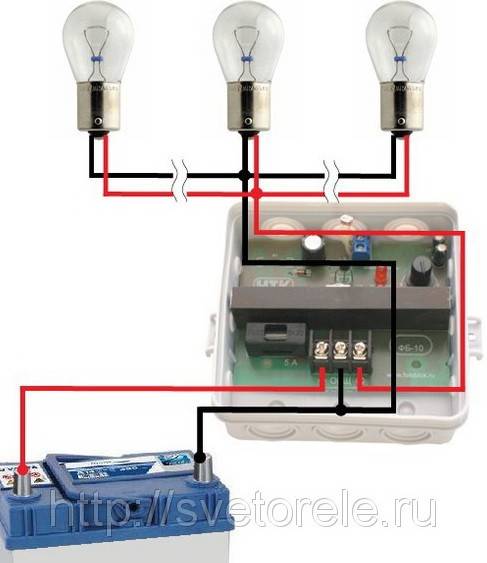

Фотореле 12 В – устройства этого типа работают от источника постоянного электрического тока. Такие системы являются более безопасными. Могут использоваться в дублирующих системах освещения во время отсутствия напряжения в сети 220 В.

как подключить фотореле

Фотореле ФР1 – ФР9 – данные устройства могут функционировать с различными видами фотоэлементов, некоторые приборы рассчитаны на работу при низкой температуре воздуха.

как подключить фотореле

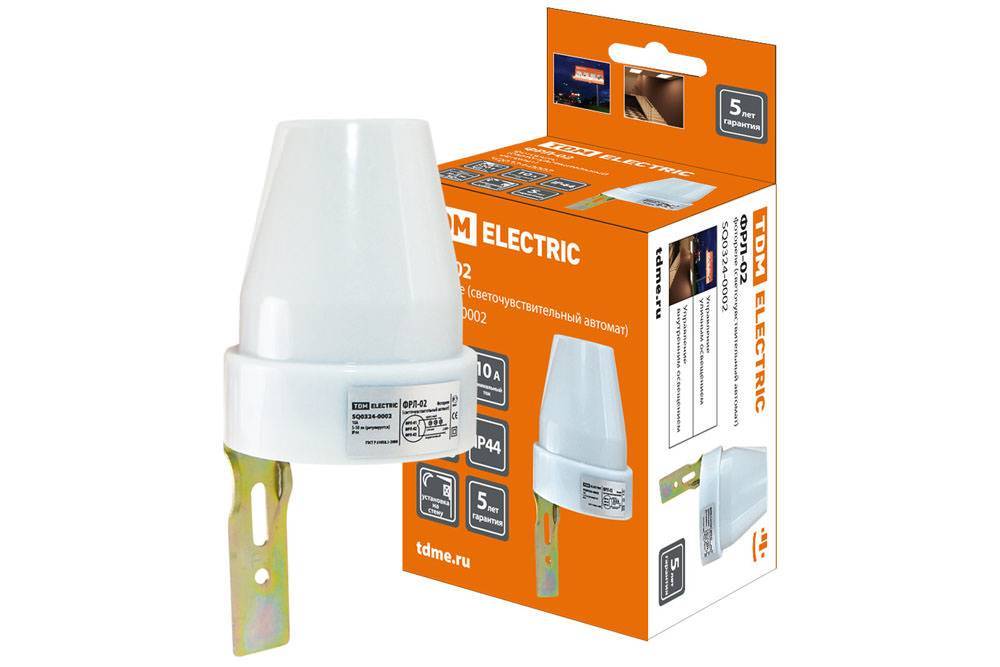

Фотореле ФРЛ02 – устройство имеет высокую степень защиты от поражения электрическим током и отличается очень низким уровнем собственного потребления электроэнергии.

как подключить фотореле

Данные приборы могут отличаться по максимальной мощности нагрузки. Обычно фотореле рассчитано на подключение потребителей электроэнергии с нагрузкой от 6 до 16 А.

Порог срабатывания фотореле находится на уровне от 5 до 50 люкс, и может быть легко отрегулирован с помощью специального винта на нижней плоскости устройства.

Все современные фотореле имею очень малое собственное потребление электроэнергии. Максимальное значение этого показателя не превышает 1 Вт.

Многие устройства защищены от ложного срабатывания и при кратковременном затенении (до 30 секунд), не происходит включения автоматики. Запрещается устанавливать фотореле в местах сильного затенения.

Если установка осуществляется в период с октября по апрель, следует иметь в виду, что рядом расположенные деревья в весенне-летний период могут стать преградой солнечному свету.

как подключить фотореле

Сфера применения

Использование фотореле не ограничивается лишь уличным освещением. Проявив немного фантазии, его можно применять и в других местах, вот некоторые примеры:

  • Гараж. Очень удобно, когда, открывая снаружи ворота гаража, свет будет зажигаться автоматически и не нужно на ощупь искать выключатель. Правда это больше актуально в городских гаражах, где свет снаружи горит постоянно. Для загородных домов такая схема будет работать только днем.
  • Управление поливом. Еще одно интересное применение фотореле – это активация капельного орошения в ночное время. Отличное решение для дачных участков и частных домов, которое значительно сэкономит ваше время в дневные часы. Будь то лужайка с газоном или грядки, за ночь все будет хорошенько увлажнено без вашего участия. Но тут нужно следить за погодой и отключать систему в дождливые дни.

В последнее время все популярнее становится система под названием – «Умный дом», где царит полная автоматизация. Так вот, фотореле занимает в ней не последнее место, используясь в совокупности с датчиками движения и другими «умными» приспособлениями.

Рекомендации

Чем проще прибор, тем он надежнее. Таймер, если в нем нет необходимости, лучше не подключать

Прибор усложняется, цена возрастает, качество может пострадать.

Покупая фотореле, обращайте внимание на способ подключения. Подключить 2 клеммы проще.

С проводами надо хорошо разбираться

Схемы изображаются на упаковке, в наклейке на самом корпусе или в аннотации к прибору. Для подобного подключения понадобиться распределительная коробка.

Если вы не обнаружили схему ни в одном из перечисленных мест, то не доверяйте производителю этого устройства.

Устанавливая прибор самостоятельно, нужно быть очень внимательными. Проверяйте мощность подключаемых светильников и соответствующего показания светодиода.

Не забывайте про сечение проводов. Бывает, что в домашних условиях все отлично работает, а на улице не срабатывает. Учитывайте все нюансы монтажа. Все характеристики. Неопытные электрики упускают некоторые детали при подключении.

Корпус с фотореле устанавливайте в месте, где не будет помех для проникновения света (деревья, постройки).

Порядок подключения

Саморегулирующая подача освещения в помещение или во двор производится с помощью использования фотореле. Подключить фотоэлемент не сложно:

  • Отключаем устройство защитного отключения (УЗО).
  • Прокладываем проводку до зоны размещения фотореле.
  • Пользуясь специальным прибором, зачищаем изоляцию.
  • Проделываем отверстия внизу корпуса прибора.
  • Монтируем светочувствительный автомат, пользуясь схемой. Обязательно соблюдаем маркировку провода по цвету.
  • Подключаем фотоэлемент к источнику освещения.

как подключить фотореле

Настроить механизм очень просто. Программируем регулятор на необходимую яркость включения, можно воспользоваться темным предметом, чтобы понять, как действует устройство.

Популярные статьи  регулировка датчика движения для включения света

как подключить фотореле

Если установить на максимум, тогда освещение будет срабатывать только в полном мраке. Производим проверку рабочего состояния.

как подключить фотореле

Виды фотореле для уличного освещения

Существует несколько основных разновидностей этого полезного изобретения:

  • Простое фотореле. Устройство состоит из выносного или внутреннего датчика и непосредственно реле. Есть возможность менять порог чувствительности. Прибор будет регулировать уличное освещение только в зависимости от потока попадающих световых лучей. Никакие иные характеристики в расчет не принимаются;
  • Комбинированное фотореле. Принцип работы самого датчика не меняется, но добавляется электронная плата или механические переключатели, позволяющие задавать более сложные варианты включения электроэнергии. Сегодня такие световые реле встречаются чаще, поэтому можно выделить несколько основных их разновидностей:
    • Наличие совмещенного датчика движения. Наиболее часто встречающийся не только у нас, но и за рубежом вариант. При обнаружении движения лампа включается на заданный промежуток времени, а фотореле не дает прибору включаться при достаточной освещенности. Таким образом, происходит существенная экономия электроэнергии без потери качества работы. Часто используется во дворах или подъездах;
    • Встроенный таймер. Световой датчик срабатывает при недостаточном попадании на него солнечных лучей, но таймер блокирует включение до наступления заданных параметров времени. Так можно заставить гореть лампу ночью до 12 например или с 21. Сложные таймеры с наличием памяти и платы позволяют задать программу на разные времена года или создать разный режим работы на дни недели;
    • Функция программирования. Обычно в таких изделиях совмещено все, что только возможно, что позволяет задавать сложнейшие циклы включения. Для бытовых нужд такое чудо техники навряд ли пригодится, но специализированные лаборатории или военные объекты закрытого типа пользуются подобными фотореле довольно охотно.

Чем сложнее устройство, тем больше его цена. Пропорционально количеству составляющих растет риск поломки. Поэтому гнаться за дорогими фотореле с массой функций смысла нет, нужно ориентироваться только на свои потребности.

При обнаружении движения лампа включается на заданный промежуток времени, а фотореле не дает прибору включаться при достаточной освещенности

Как подключить датчик света для уличного освещения самостоятельно

Уличный датчик освещённости для включения света со встроенным силовым блоком

Рассмотрим способ подключения датчика света с силовым блоком к уличному фонарю. Простое реле по типу «ночь−день» устанавливают вблизи осветительного оборудования. Производители таких устройств прилагают инструкции с подробным описанием этапов работ и схемы. Обычно реле устанавливают непосредственно на фонарных столбах. При этом высота выбирается до 3 м.

Подключение датчика света через автомат

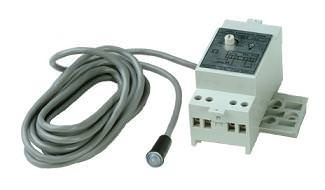

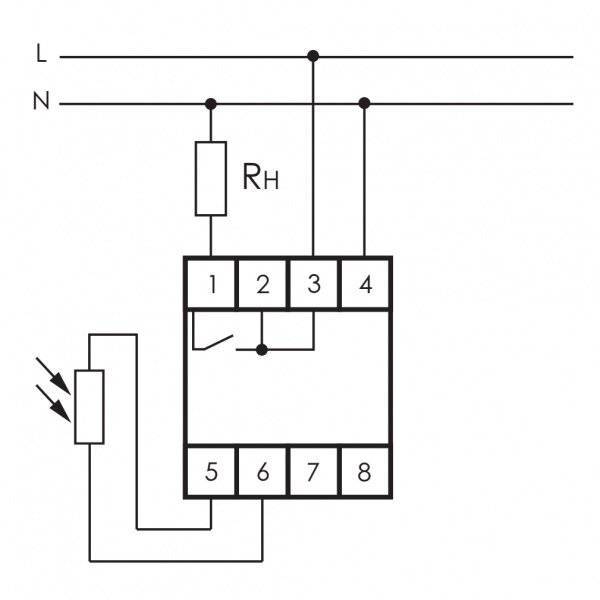

Подключение фотореле с выносным датчиком

Выносной датчик света монтируется аналогичным образом. Фотореле нужно закрепить в определённом месте, чтобы на него попадало достаточное количество солнечных лучей, блок подключается в помещении, где установленаэлектрощитовая.

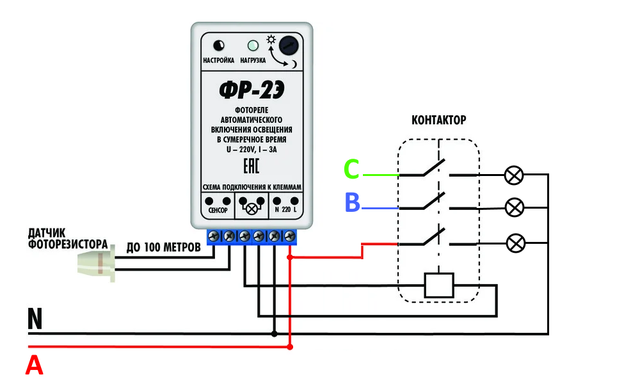

Выносные датчики с блоком управления

Пошаговая инструкция подключения фотореле в видео:

Назначение и принцип действия фотореле

Назначение фотодатчика, подключенного к электросети – контролировать уровень освещенности, исходя из времени дня. Когда темнеет, автоматически включается уличное освещение, утром так же выключается.

Любое фотореле состоит из один и тех же деталей:

  • фотоэлемента, воспринимающего свет;
  • компаратора (усилителя тока);
  • трансформатора;
  • реле (исполнителя);
  • датчика движения и таймера или микроконтроллера (дорогие модели);
  • магнитного пускателя (не всегда).

Сопротивление фотоэлемента меняется в зависимости от уровня освещенности. С наступлением темноты оно снижается, компаратор усиливается ток и передает на реле, которое к нему подсоединено. При его срабатывании загорается светильник.

Утром процесс обратный. Под воздействием света сопротивление фотоэлемента повышается, напряжение тока снижается, компаратор выключает реле и светодиодный светильник.

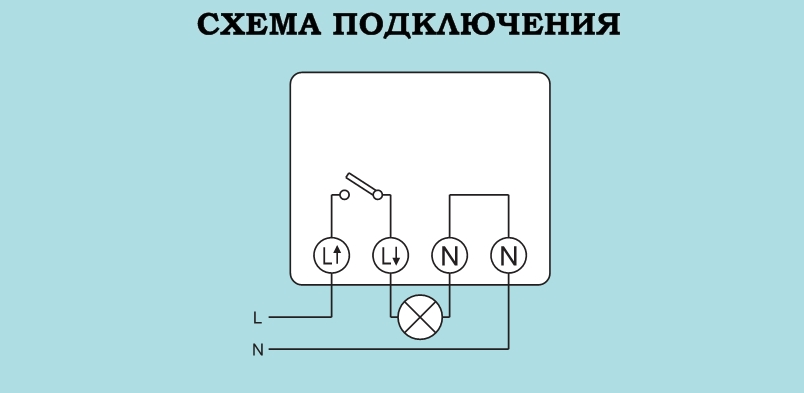

Схема подключения напрямую

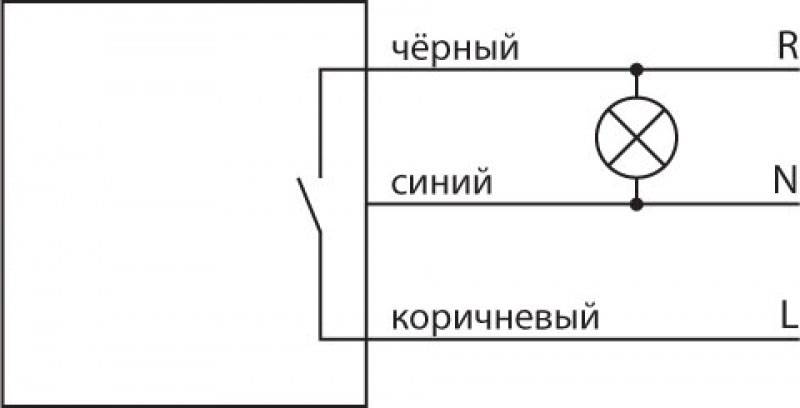

Для подключения датчика света используется трехпроводная схема. Онаозначает, что вам необходимо подать на прибор полноценные 220В (фазу+ноль), ане только фазу.

как подключить фотореле

Практически такая же схема используется и для датчиков движения. Правда там есть варианты и двухпроводного подключения без ноля.

как подключить фотореле

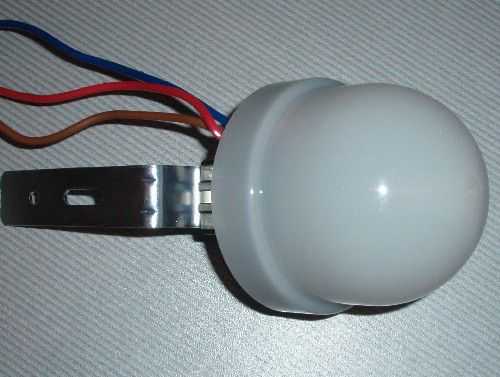

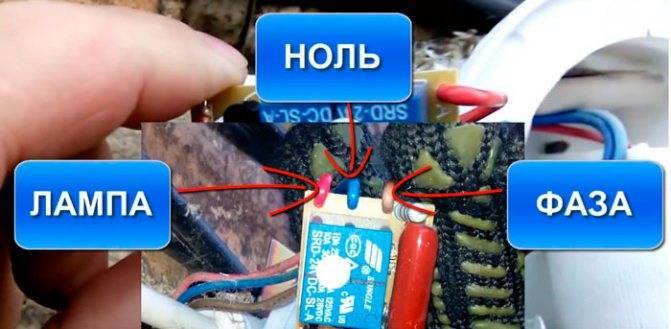

Куда подключать фазу, а куда ноль? В этом деле можете ориентироваться поцветам.

Обычно один из проводов должен быть синего или зеленого цвета – это ноль.

как подключить фотореле

Два других проводника также отличаются расцветкой. Например, один будет коричневым (черным), другой – красным.

Коричневый – это входная фаза от автомата питания. Третий провод (красный)– это выход на нагрузку. На нем фаза появляется только в момент срабатыванияфотореле.

как подключить фотореле

Ее как раз-таки и нужно заводить в светильник.

как подключить фотореле

Заводские провода на датчике коротковаты, поэтому их приходится удлинять. Приготовьте заранее клеммы или гильзы для прессовки.

Наращивание производится кабелем сечением 1,5мм2. Общее соединение всех проводников должно осуществляться в защитной распредкоробке.

как подключить фотореле

Вот как будет выглядеть такая схема подключения напрямую от выключателя расположенного в распредщитке.

как подключить фотореле

Критерии выбора прибора

Чтобы выбрать фотореле, надо учесть несколько моментов:

  1. Напряжение питания. На потребительские качества принципиально не влияет, но удобно запитывать устройство от того же напряжения, что используется для управляемого осветительного устройства. Еще удобнее иметь фотореле с двойным питанием – от сети 220 вольт и от низкого постоянного напряжения.
  2. Конструктив подключения датчика света к реле уличного освещения. Фотоэлемент может быть встроенный и выносной. Первый вариант дешевле, второй удобнее в установке.
  3. Мощность выходной контактной группы. Если она не позволяет коммутировать имеющуюся нагрузку напрямую, придется подключать ее через промежуточное реле или магнитный пускатель.
  4. Степень защиты. Зависит от места предполагаемой установки основного блока. Если он устанавливается в помещении, достаточно IP40. Если на улице, потребуется IP42 или IP44, а в некоторых случаях и IP65.

Таблица мощности основных производителей.

Тип фотореле ФР-601 Евроавтоматика F&F AZH Smartbuy FR-05
Нагрузочная способность, Вт 1100 1300 2200 2200

Другие характеристики (диапазон регулировки задержки включения и т.д.) выбираются исходя из местных условий, и принципиального характера не носят.

как подключить фотореле

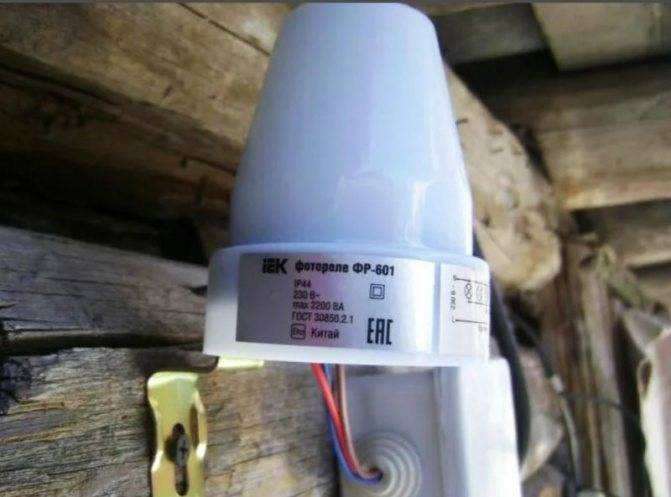

Пример монтажа ФР-601 в деревянном доме.

Принцип работы устройства

Итак, сначала рассмотрим, как работает сумеречный выключатель, чтобы Вы уловили особенности его подключения, которые мы предоставим ниже.

Конструкция фотореле включает в себя три основных элемента: фотоэлемент, компаратор и реле.

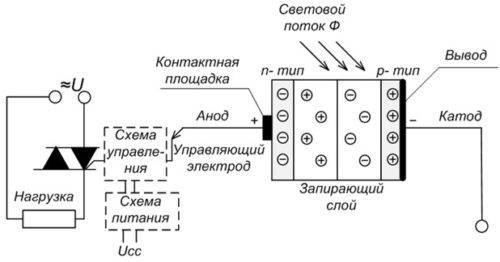

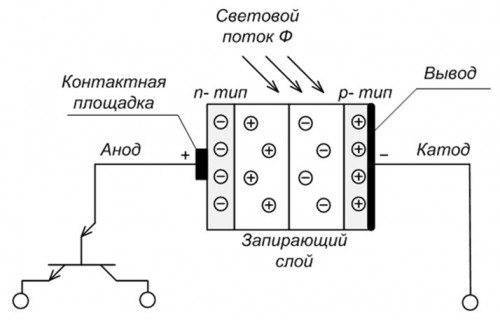

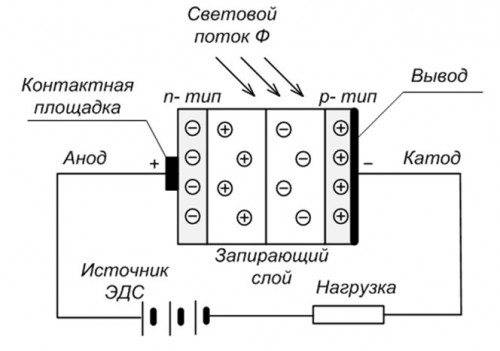

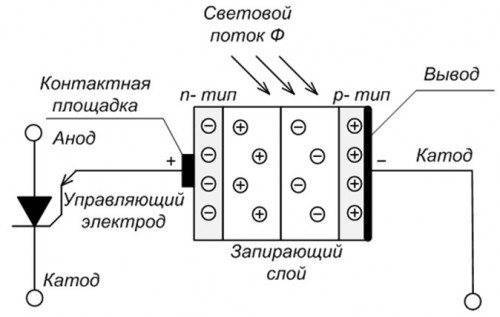

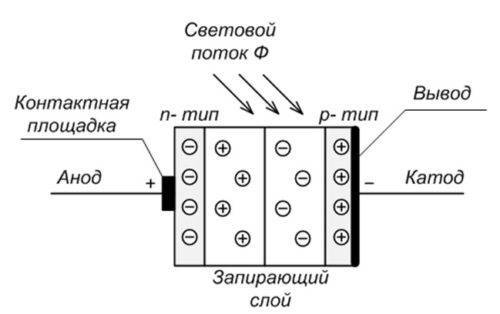

Что касается фотоэлемента (а в основном это фотодиод, фототранзистор либо фоторезистор), его основное назначение – анализ интенсивности света. Если на улице станет темнеть либо светлеть, фотоэлемент даст об этом знать, на основании чего и произойдет включение/выключение света. Компаратор — это так называемый порог срабатывания системы. Если напряжение, подаваемое фотоэлементом, превысит уставку, компаратор включит реле, а соответственно и светильник. Реле (либо симистор) является выходным устройством, которое коммутирует нагрузку (в нашем случае это лампочка).

Проще говоря, принцип работы такой: при снижении уровня освещения изменяется сопротивление на фоторезисторе, в результате чего повышается напряжение и происходит срабатывание реле. Результат – лампа, к которой подсоединено устройство, включается до тех пор, пока не начнет светать.

Видео обзор детектора от фирмы Feron, модель SEN27:

Характеристика устройства

Принцип работы

Схема:

  1. Фотоэлемент – основная рабочая часть в устройстве. Он состоит из трубки, наполненной газом. Внутри которой происходит процесс ионизации и катода, вырабатывающего электроны.
  2. Датчик контролирует и реагирует на поток света (степень освещенности). При сумерках, сигнал срабатывает и цепь замыкается. Включается свет. На рассвете, когда поток света возрастает, происходит разрыв цепи – свет гаснет.
  3. Чувствительность к интенсивности освещения регулируется. Выбирается оптимальный вариант срабатывания реле. Схема работает на постоянном токе, откликающемся на присутствие или отсутствие дневного освещения.
Популярные статьи  как подключить светодиод к 220в

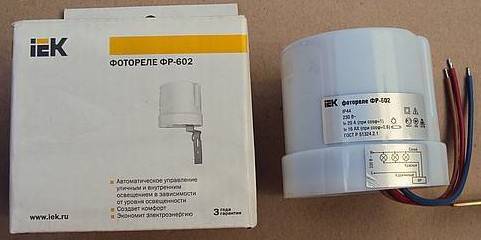

ФР-601 (602)

Если речь заходит об использовании стандартных однофазных фотореле для освещения, то самой популярной моделью являются устройства ФР-601 и ФР-602 производства компании ІЕК.

Они достаточно надежные, и даже у непосвященных в электронику пользователей не возникает вопросов, как подключить автоматический регулятор подсветки. Эти две модификации  имеют несущественные различия: они обе работают с током одних и тех же напряжения и частоты, имеют аналогичную потребляемую мощность (0,5 Вт) и абсолютно одинаковые комплекты поставки.

Различия касаются лишь максимального сечения подключаемых проводников: для 601 модели она составляет 1,5 кв. мм., а для 602 — 2,5. Следовательно, отличается у них и номинальный ток нагрузки: 10 и 20 А, соответственно. Фотоэлемент у обеих моделей встроенный, его регулировка возможна в пределах от 0 до 50 лк с шагом в 5 лк.

Настройка

Если вы купили фотосенсор готовым, понадобится отрегулировать его параметры, чтобы свет не включался слишком рано и не горел, когда на улице уже стало светло.

Настойка чувствительности фотореле

Заглянув под колпак фотосенсора легко заметить круглую ручку, поворотом которой устанавливается светочувствительность прибора. Для начала установить её в крайнее правое положение (обозначено значком минус). Это значит, что для включения освещения понадобится кромешная тьма. Подключите датчик к сети и во время, когда вам хотелось бы включить уличную подсветку откройте корпус и поворачивайте рычажок, пока сенсор не подаст сигнал включения. Оставьте рычажок в этом же положении и система всегда будет запускаться при таком же уровне освещения.

Поскольку свет, отражённый от снега, может приводить к слишком быстрому отключению света на зиму светочувствительность датчика стоит уменьшать, а весной снова увеличить по описанной схеме.

Регулировка фотореле с выносным датчиком

В более сложных фотореле с выносными датчиками также регулируется время отсрочки включения/выключения. Для изменения также нужно переключить соответствующий рычажок, только он поворачивается не плавно, а с одной позиции на другую. Позиции и рычажки подписаны прямо на корпусе, поэтому с настройкой проблем не возникнет.

Важные технические параметры и разновидности

Перед выбором фотореле должна быть полная ясность, где оно будет устанавливаться и какой нагрузкой управлять

Исходя из этого, при покупке надо обратить внимание на следующие технические характеристики

  1. Напряжение питания. Может быть переменным 220 вольт или низким постоянным (12, 24 вольта и т.д.). Выбирается из удобства подключения на месте установки.
  2. Конструкция сенсора. Детектор света бывает выносной или встроенный. Выносной может монтироваться в нескольких десятках метров от основного блока.
  3. Степень защиты. Определяет место монтажа. Если, например, прибор имеет степень защиты IP20, то это подразумевает установку только в помещении (в распредщите) и выносной сенсор.
  4. Нагрузочная способность. Определяет электрическую мощность, которую может напрямую коммутировать фотореле.
  5. Диапазон изменения порога включения. Указывается в люксах. Особо полезной информации не несет, потому что трудно на глаз определить, какой уровень включения нужен на месте. Чем шире диапазон, тем лучше.
  6. Задержка на включение или выключение. От нуля до нескольких десятков секунд хватит на все случаи жизни.
  7. Также среди параметров указывается собственное потребление устройства. Оно невелико, в большинстве случаев не превышает 5-6 ватт. Поэтому гнаться за этим параметром нет смысла.
Таблица мощности популярных моделей фотореле
Фотореле Нагрузочная способность контактной группы
ФР-2М 16 А (220 VAC, 30 VDC)
ФР-1 6 А (380 VAC)
ФР-601 10 А (220 VAC)
ФР-602 20 А (220 VAC)
ФР-М02 16 А (220 VAC)

Исходя из этих характеристик можно подобрать реле, оптимальное по сочетанию технических и ценовых параметров.

Как подключить фотореле к освещению?

Специалисты советуют расположить датчик света для уличного освещения недалеко от светильников, но лучи искусственного света не должны попадать на датчик. То есть установка фотореле должна производиться в тени. Подключение фотореле для уличного освещения должно происходить основанием вниз.

Далее рассмотрим подробнее, как подключить датчик. Для начала нужно воспользоваться специальной схемой, которая расположена на изделии. Сделать это можно самостоятельно, не прибегая к услугам электрика.

Для удобства прибор оборудован выпусками проводки с изоляцией разного цвета:

  • провод коричневого цвета подсоединяется к фазе;
  • к кабелю синего (либо зеленого) цвета нужно подключить ноль;
  • проводник красного цвета идет к фонарю от регулятора.

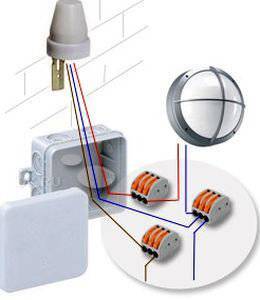

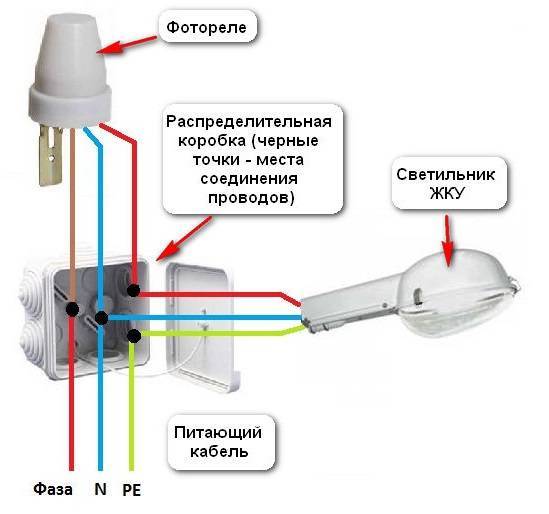

На схеме ниже наглядно показано расположение кабелей и места их подключения.

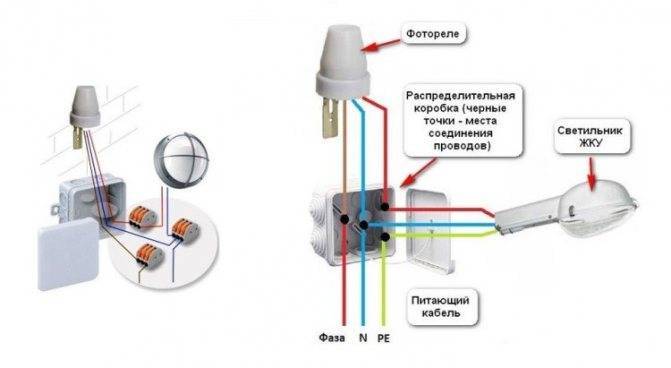

Схема подключения фотореле для уличного освещения

Если вывода всего два, ввод фазы подводится к элементу на корпусе прибора, также подсоединяется нулевой провод. Таким же образом производится подключение приборов освещения.

Подключение датчика освещенности производится в следующей последовательности:

  1. Первым делом нужно проверить, что подача электричества на все приборы прекращена.
  2. Далее нужно протянуть провод к светильнику.
  3. Затем необходимо снять изоляцию всех трех проводов.
  4. Теперь нужно снять крышку и протянуть провода в отверстия. Они должны находиться внизу, чтобы влага не скапливалась в устройстве. Чтобы повысить герметичность, можно использовать резиновые накладки.
  5. Очень удобно, когда в комплекте имеются специальные клеммы, позволяющие зажать провод. Если же клеммы отсутствуют, то нужно воспользоваться распределительной коробкой.
  6. Концы нулевых проводов обоих кабелей закрепляются в средней ламели, от которой отходит синий (зеленый) провод.
  7. Конец фазового провода кабеля нагрузки закрепляется в левой ламели.
  8. Конец фазового провода сетевого кабеля закрепляется в правой ламели.
  9. Оба кабеля необходимо закрепить в корпусе с фотореле, при этом нужно воспользоваться фиксатором.
  10. Далее можно закрывать крышку и закреплять выключатель уличного освещения в нужном месте.
  11. Теперь можно включить сетевой кабель в сеть и настроить нужную интенсивность включения.

Таким образом, применяя фотореле, можно автоматически контролировать время и период включения фонарей. Устройства могут управлять системой освещения, что повышает ее ресурс и делает эксплуатацию проще. Главное, что должен помнить покупатель перед непосредственным приобретением оборудования данного типа – это то, что все устройства требуют проверки на качество и работоспособность. Для этого специально проводят тестирование.

Как работает фоточувствительный автомат

Устройство, срабатывающее при изменении освещенности до порогового значения, может быть выполнено на различной элементной базе, но имеет примерно одну и ту же структуру.

  1. В качестве светочувствительного элемента может быть применен полупроводниковый прибор, изменяющий свои параметры или генерирующий ЭДС под действием падающего света. Так, фоторезистор при облучении фотонами изменяет свое сопротивление, фотодиод создает ЭДС и т.д. Датчик уровня освещенности может быть встроен в корпус прибора или быть выносным.
  2. Преобразователь трансформирует изменяемую величину в электрический параметр, с которым удобно работать. Если в качестве фотоэлемента используется фоторезистор, то его сопротивление преобразовывается в напряжение.
  3. Усилитель усиливает напряжение до величин, при которых уровень помех и наводок становится незначительным.
  4. Пороговое устройство сравнивает установленное значение напряжения с напряжением, поступающим с усилителя. Если оно становится больше или меньше опорного уровня, компаратор изменяет свое состояние с единицы на ноль или наоборот.
  5. Таймер задержки. Не позволяет сработать реле, если длительность управляющего сигнала меньше заданного.
  6. Исполнительное устройство. При изменении состояния компаратора, вызванного прохождением освещенности через заданный порог, выдает управляющий сигнал, который можно использовать для управления внешними устройствами. В большинстве бытовых приборов таким сигналом служит «сухой контакт» встроенного электромагнитного реле. Но может быть и дискретное напряжение от твердотельного коммутатора, изменение состояния транзистора с открытым коллектором и т.п.
Популярные статьи  как проверить транзистор мультиметром

Некоторые узлы могут быть совмещены. Так, преобразователь и усилитель комбинируются в одну схему. Таймера задержки в простых реле может и не быть, но он несет полезную функцию, о которой ниже. Может быть разной элементная база – аналоговое исполнение или цифровое. Но принцип действия остается: сравнение фактического уровня освещенности с заданным порогом и выдача управляющего сигнала.

Структурная схема фотореле.

Где поставить фотореле и как его подключить?

Датчики движения. Успейте купить со скидкой! Правильно выбранное место для устройства обеспечит его корректное функционирование. Необходимо учитывать следующее:

  • на фотореле должны падать солнечные лучи, т.е. его нужно расположить под открытым небом;
  • не стоит размещать источники искусственного света рядом с датчиком;
  • размещайте его на такой высоте, чтобы свет фар от проезжающих машин не падал на фотоэлемент;
  • высота должна быть удобной для обслуживания (мыть и убирать снег).

Подводя итоги можно сказать, что выбор места — это не самое простое. Порой нужно сменить его несколько раз, чтобы подобрать оптимальный вариант. Иногда к реле подключают светодиодные прожекторы или уличный фонарь и вешают устройство на столб. Но это нерациональное решение, т.к. коробку нужно периодически протирать от пыли, каждый раз залезать на столб для этого неудобно.

Подключить датчик света достаточно просто. Из устройства выходит 3 провода: фаза и ноль для питания реле, коммутирующая фаза для подключения светильника. Соединение проводов происходит в распределительной коробке, которая должна быть герметичной, специально для улицы. Если планируется подключать только один светильник, распределительную коробку можно установить рядом с реле. Подключение мощной подсветки лучше делать через пускатель.

Схема подключения фотореле к уличному прожектору

Для включения света только в период нахождения человека используется датчик движения. В этом случае датчик подключают после фотореле. Он будет работать только в вечернее время. В датчике движения также можно регулировать задержку включения, чтобы он не срабатывал от движения ветки или пролетаемой мимо птицы.

Фотореле от любого производителя имеет 3 провода для подключения — 1 всегда красного цвета, 2 других могут иметь разную окраску у разных производителей (обычно это синий/темно-зеленый и черный/коричневый). Красный идет на светильники или соединяется с датчиком движения. Синий или темно-зеленый подключаете на нулевой провод питающего кабеля и светильника, а к черному или коричневому подключается фаза. Если реле имеет нестандартные цвета проводов, следует прочитать в инструкции, какой провод куда нужно подсоединять.

Светочувствительность настраивается посредством вращения небольшого пластикового диска на нижней части реле. Рядом с ним всегда находятся указатели, чтобы обозначить, в какую сторону его вращать для увеличения или уменьшения чувствительности фотоэлемента.

Несмотря на то что датчики предназначены для автоматического включения и отключения, на них имеется специальный тумблер или кнопка, позволяющие осуществлять ручное управление прибором.

Фотореле с выносным датчиком света

Типы приборов освещенности для включения света

Устройства автоматического освещения отличаются друг от друга наличием дополнительных функций и местом размещения чувствительного элемента. Все подобные устройства можно классифицировать следующим образом:

  1. Простые фотореле. Это стандартная модель, состоящая из реле, а также выносного и внутреннего фотосенсора. Уличный прибор включается и выключается только от количества падающих на него солнечных лучей. При этом датчик может располагаться как внутри корпуса, так и снаружи.

как подключить фоторелеФотореле без дополнительных функций

  1. Комбинированная модель. Принцип работы прибора остается тот же, но появляется возможность задавать более сложные варианты включения электроэнергии. Это очень удобно, поэтому комбинированные реле используются все чаще. Можно выделить несколько основных разновидностей:
  • Фотореле, в которое встроен датчик движения. В этом случае светильник включается на определенное количество времени при обнаружении перемещений напротив устройства. С помощью этой функции можно существенно сэкономить электроэнергию, при этом качество работы не ухудшится.
  •  Прибор с встроенным таймером. Световой датчик в нем срабатывает при изменении количества падающих лучей, но подсоединение таймера позволяет включить прибор не раньше того времени, которое указано в настройках.

как подключить фоторелеФотореле с таймером

Программируемые приспособления; как правильно настроить параметры, знает специалист.

Фотодатчик замеряет естественную освещенность по одному из принципов

  • фоторезистора;
  • фотодиода;
  • фототранзистора;
  • фототиристора;
  • фотосимистора.

Чувствительным элементом, воспринимающим световой поток во всех этих конструкциях работает p-n переход, созданный на стыке двух различных полупроводниковых металлов с р- и n- проводимостью, который .способен вырабатывать электрический заряд при облучении светом.

как подключить фотореле

Электрическое сопротивление фоторезистора зависит от интенсивности падающего светового потока.

Фотодиод формирует электрический заряд, соответствующий интенсивности света за счет фотовольтаического эффекта.

как подключить фотореле

Фототранзистор устроен как оптоэлектронный полупроводник, является аналогом обычного биполярного транзистора, в котором область базы облучается светом для регулирования электрического сигнала.

как подключить фотореле

Фототиристор предназначен для работы в цепях постоянного тока, сконструирован оптоэлектронным полупроводником со структурой обыкновенного тиристора, включаемого в работу током от потока света, направленного на светочувствительную матрицу,.

как подключить фотореле

Фотосимистор сконструирован для работы с переменным током. Его можно представить упрощенной конструкцией из двух фототиристоров. Каждый из них реагирует на положительную или отрицательную составляющую полупериода гармоники. Синхронизацией тока для подачи на управляющий электрод занимается специальная схема.

как подключить фотореле

Недостатки сумеречных переключателей

Наряду с неоспоримыми преимуществами фотореле имеют и ряд значительных недостатков, о которых тоже стоит упомянуть в данной статье.

В отличие от датчика движения световые датчики не способны освещать определённое место в нужный момент. Свет загорается сразу на всех осветительных приборах, и освещение происходит не совсем рациональным способом. Может работать только одна лампа либо все сразу одновременно.

Данные приборы очень чувствительны к воздействиям извне и погодным условиям. Особенно часто они негативно реагируют на обычную пыль. Также девайс может не совсем адекватно срабатывать при внезапной перемене погоды, например, при наплыве тёмных туч он может «подумать», что наступила ночь и включить освещение.

Фотореле с регулировкой уровня освещения отличаются своим высоким ценником относительно своих аналогов.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как самостоятельно установить автоматику на распашные ворота
автоматические ворота с дистанционным управлением своими руками
как подключить фотореле
