Содержание

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

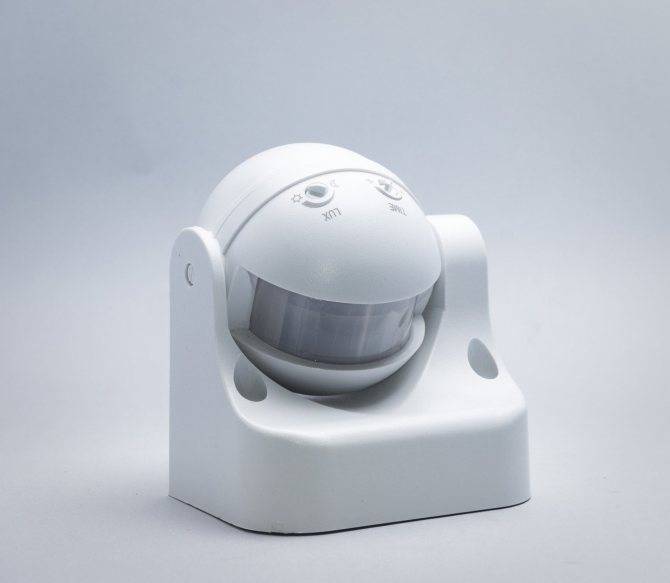

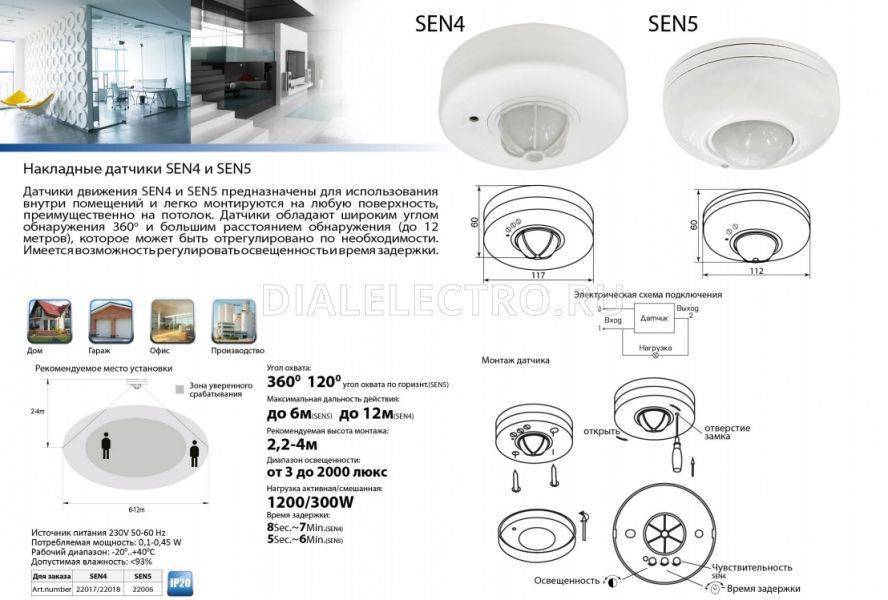

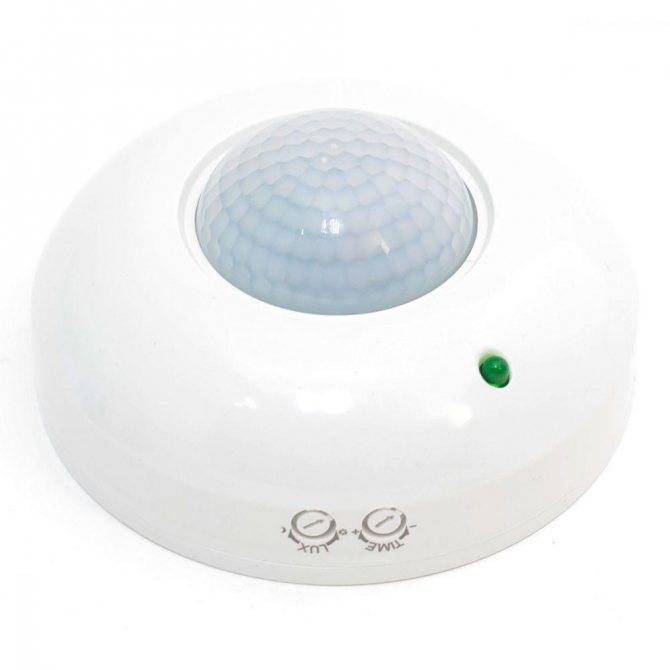

  • Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
    • на потолке;
    • на стене.

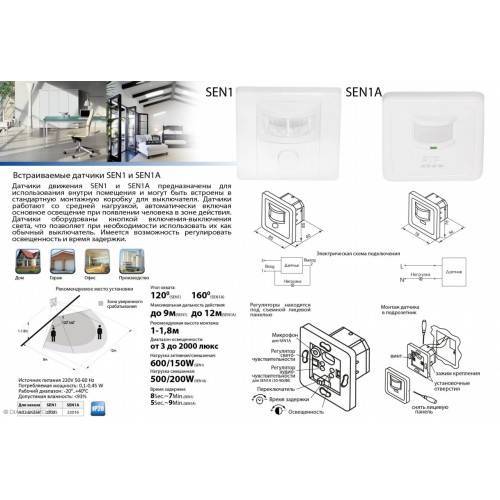

  • Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

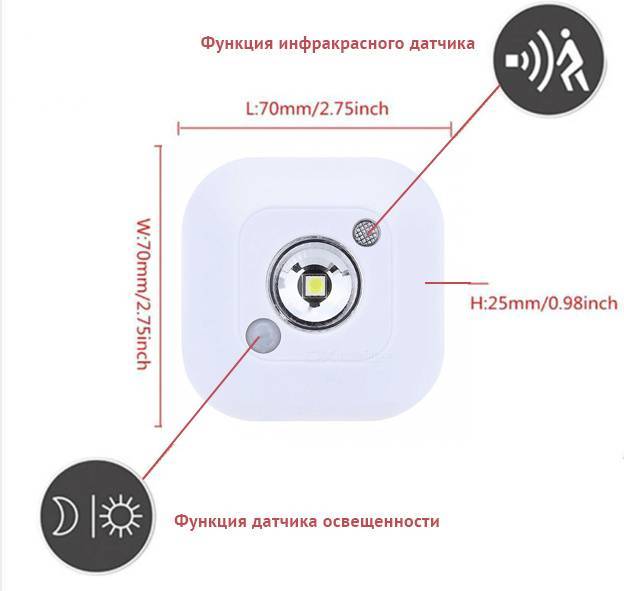

  • Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).
  • Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

  • Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Основные характеристики

Разобравшись с разновидностями датчиков движения, рассмотрим их технические характеристики, чтобы правильно выбрать нужную модель устройства. ДД различаются по следующим показателям:

  • дальности;
  • углу обзора;
  • мощности подключаемой нагрузки;
  • наличию дополнительных функций.

Угол обзора и дальность действия

Датчик движения может иметь горизонтальный угол обзора в 90-360°. В том случае, если на объект можно попасть с любого направления, используют сенсорные устройства с радиусом действия 180-360°. При установке ДД на поверхность стен, достаточно будет устройства с обзором в 180°. При монтаже прибора на вышке или на столбе, нужен сенсор на 360°. В помещениях можно устанавливать датчики, мониторящие движение в небольшом секторе.

Существуют модели датчиков движения с вертикальным углом обзора. В недорогих устройствах он составляет 15-20°, в некоторых ДД угол охвата может быть до 180°. Однако подобные приборы, в основном, устанавливают в системах безопасности, а не для включения освещения.

Угол обзора – одна из важнейших характеристик датчика движения для управления освещением

Дальность действия обуславливается местом расположения устройства: снаружи зданий или в помещении. Для установки в квартире или доме достаточно прибора с радиусом обнаружения на 5-7 м. Если же сенсоры будут устанавливаться на улице, то нужен более дальнобойный прибор. Но, в этом случае, нужно быть готовым к частым ложным срабатываниям.

От дальности срабатывания зависит эффективность сенсоров

Мощность подключаемой нагрузки

Каждое устройство с сенсором рассчитано на работу с определённой нагрузкой, то есть оно рассчитано на пропуск тока конкретного номинала. По этой причине, при выборе датчика, необходимо знать суммарную мощность осветительных элементов, которые будут подключены к прибору. Чтобы сэкономить на счетах за электроэнергию и не переплачивать за пропускную способность устройства, следует использовать газоразрядные, светодиодные или люминесцентные лампы.

Обязательно нужно учитывать мощность подключаемой нагрузки

Дополнительные функции

Производители оснащают некоторые свои модели дополнительными функциями. Одни действительно нужны, а без других вполне можно обойтись. Среди таких возможностей:

  • встроенный датчик освещённости. В дневное время нет необходимости в освещении на улице или в помещениях с окнами. Чтобы датчик движения не срабатывал днём, некоторые модели оснащаются встроенным фотореле;
  • настройка на срабатывание от животных. С подобным дополнением прибор не будет реагировать на котов и собак среднего размера. К сожалению, с крупными животными данная опция не поможет;
  • задержка выключения. Большая часть устройств выключает освещение после того, как объект выходит из зоны действия прибора, что довольно неудобно. Именно потому, производители выпускают модели, в которых предусмотрена задержка отключения, а также её настройка.
Популярные статьи  как скрутить провода между собой правильно

ДД с фоторелеДатчики могут ложно срабатывать на домашних животныхФункцию срабатывания можно настроить по своему усмотрению

Это все полезные дополнения для ДД включения света. Особенно важны две последние опции. Всё остальное – это просто ненужные навороты, которые приводят к излишнему удорожанию устройства.

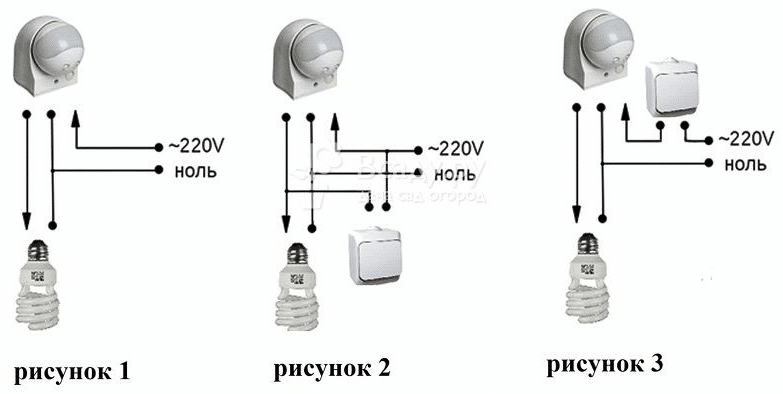

Схема включения датчика движения с выключателем

Эта схема
является наиболее универсальной. В ней используется обычный одноклавишник.

Многие
спросят: «У него же всего два контакта и два провода, а у датчика три. Куда
девать лишнее?» Все очень просто, достаточно подключить его параллельно.

 То есть, фазу от питающего автомата, нужно
сразу завести не только на датчик, но и на одноклавишный выключатель света.
Второй провод с одноклавишника присоединяется к контуру освещения, то есть к
выходному проводнику с датчика.

Выглядит это
следующим образом.

Теперь вы сможете включать и выключать светильники в любое время, в независимости от того, день у вас или ночь, есть движение в зоне действия девайса или нет, исправен он или сломан.

Кстати, если установить выключатель не параллельно, а последовательно в схему, то есть после него, дабы фаза разрывалась до датчика, вы столкнетесь с не совсем очевидной проблемой.

Казалось бы,
такой вариант наиболее хорош. Всю схему можно полностью отключить от
напряжения, а при необходимости ее включить и тут же запустить свет. Но дело в
том, что при полном обесточивании и последующей подачи напряжения, лампочка не
загорается сразу.

Сколько бы
вы не прыгали перед датчиком и не махали руками. Ему нужно определенное время,
дабы просканировать всю площадь на наличие объектов. У многих моделей на это
уходит по 10-20 секунд.

А вы тем временем будете стоять в темноте и терпеливо ждать света. Согласитесь, что это не очень удобно.

Основные характеристики

На установленный датчик не должен быть направлен прямой свет от ламп. В зоне распространения импульсов желательно избавиться от посторонних объектов, которые будут мешать правильной работе прибора. Также в зоне контроля аппарата не должно находиться перегородок, даже изготовленных из стекла, так как они будут негативно влиять на сам датчик движения для освещения. Характеристики, которые являются основными у прибора, – это радиус обнаружения и движения. Для правильной работы лучи должны дотягиваться до всех углов помещения. Если это не так, то придется ставить несколько аппаратов, чтобы можно было захватить все пространство.

Для прямоугольного помещения понадобятся датчики только с круговыми диаграммами, которые перекрещены. В основном все приборы на сегодняшний день имеют овальные или круговые схемы обнаружения.

Разновидности датчиков движения и их особенности в работе

Прежде чем приниматься за настройку параметров датчика движения, необходимо определиться с его типом. От этого во многом будут зависеть рекомендации по месту использования и регулировки его характеристик. Все детекторы разделяются по механизму идентификации движущегося объекта на следующие разновидности:

  • Инфракрасные.
  • Акустические.
  • Микроволновые.
  • Ультразвуковые.
  • Комбинированные.

По принципу действия все они разделяются на активные и пассивные. К первому типу относятся комбинированные, ультразвуковые и микроволновые. Они состоят из передатчика, посылающего сигнал в пространство в рамках зоны действия, и приемника, принимающего их в случае отражения от объекта. Вторые (инфракрасные и акустические) основаны на считывании теплового излучения от источника движения.

Максимальное распространение в быту получили инфракрасные модели. главные их преимущества — оптимальная стоимость, широкая зона охвата и возможность настройки тремя регуляторами. В помещения большой протяженности рекомендуется устанавливать акустические и ультразвуковые приборы (включаются с большого расстояния), а для охранных систем — микроволновые, так как работают даже через стены.

Разновидности датчиков

Для включения света датчики движения и освещенности устанавливают на территории или внутри дома. Это определяет набор заданных параметров. Устройства классифицируют по принципу работы сенсора и типу питания.

регулировка датчика движения для включения света
Датчики движения представлены в широком ассортименте

Перед выбором стоит ознакомиться со всеми видами датчиков.

По типу питания

В зависимости от питания устройства делятся на сетевые и автономные. В первом случае прибор функционирует от бытовой электросети с напряжением 220 В. Что касается автономных моделей, то они работают на батарейках или аккумуляторах.

Определение движения

По типу сенсора, который определяет движения, датчики делятся на несколько видов:

  • инфракрасные. Сенсор реагирует на тепло, выделяемое телом человека или животного. Оснащен приемником тепловых волн. Основной недостаток — срабатывание на диких и домашних животных;
  • акустический. Работает по тому же принципу, что и предыдущий тип. Отличие заключается в том, что в датчиках используется звуковое излучение. Устанавливают в помещениях, которые защищены от шума. Идеально подходят для подвального или цокольного помещения;
  • ультразвуковые. Датчики выдают низкочастотный звук, который улавливается сенсором. Срабатывает на движение. Имеет некоторые недостатки в использовании. Устройство не реагирует на незначительное движение. Также оказывает негативное воздействие на нервную систему и слух домашних животных, которые чувствительны к рабочему спектру волн;
  • микроволновый датчик. Излучает микроволновые лучи. Сенсор реагирует на отражение волн, в результате чего происходит включение света. Устройства оснащаются излучателями разной мощности, что определяют радиус их действия. К недостаткам относят негативное действие микроволнового излучение на здоровье животных и человека. Поэтому рекомендуется устанавливать за пределами жилого помещения. Подходят для охраны приусадебной территории и улицы;
  • комбинированные устройства. Оснащены разными типами сенсоров, что повышает качество и точность работы. К недостаткам относят высокую стоимость датчиков.

Вам это будет интересно Умный электросчетчик Меркурий

регулировка датчика движения для включения света
Инфракрасные устройства пользуются большой популярностью В бытовых условиях стоит использовать инфракрасные устройства. Они имеют достаточный радиус действия и полностью безопасны для всех домочадцев, а также домашних животных. На складах и открытой территории устанавливают микроволновые и ультразвуковые устройства. Если говорить о профессиональной охране, то популярностью пользуются СВЧ датчики, которые способны охватить большую площадь.

Обратите внимание! При выборе датчика обращают внимание на чувствительность детектора. Некоторые из них реагируют даже на незначительные изменения в области действия

Подключение двухпроводного датчика движения

Обычно такие приборы устанавливают на место включателя, для чего требуется стандартный подрозетник. При этом сам датчик врезается в фазный провод, который постоянно находится под напряжением. Точь-в-точь, как выключатель. То есть прибор, отслеживающий движение, будет находиться между лампочкой и автоматом на 220 вольт.

Сразу оговоримся, что устанавливать такую схему надо отдельно от общей осветительной сети. Вот почему в комплектацию прибора надо добавить распредкоробку и автомат. Последний устанавливается в распределительном щите. От него же в сторону места установки датчика проводится электрический контур из трёхжильного кабеля сечением 3х1,5 мм. А вот до места монтажа датчика надо протянуть двухжильный кабель 2х1,5 мм.

Высота монтажа датчика – 1,2-2 м Источник stroy-podskazka.ru

Сам прибор нужно установить на стену на высоте 1,2-2,0 м

Обратите внимание на тот факт, что этот вариант отличается от тех, которые устанавливаются при входе в подъезд или проходных коридорах. Последние подвешиваются по самый потолок

И подключаются они по-другому. И ещё один момент – место монтажа должно располагаться так, чтобы открывающиеся двери не смогли закрыть обзор

Это важно. Производители также не рекомендуют проводить монтаж над радиаторами отопления или другими нагревательными элементами

Итак, в распредкоробку должны войти сразу три кабеля:

  • от автомата;
  • от светильника;
  • от датчика.

На светильник выводится трёхфазный кабель.

Теперь само подключение датчика движения, а точнее его схема. В первую очередь соединяются между собой нулевые жилы от автомата и светильника. Далее заземляющий контур этих же элементов, если таковой присутствует. Теперь силовые жилы:

  • автомат-датчик;
  • датчик-светильник.

Схема подключения двухпроводного датчика движения Источник dompokrov.ru Следующий этап – подключение датчика движения для освещения. Здесь проще простого, главное – внимательность. Ту жилу, которая соединяется с лампочкой, надо подключить к клемме, где лампочка и нарисована. На некоторых приборов стоит знак «нагрузки». Другую к клемме, обозначенной буквой «L». После чего подключённое изделие надо установить в подрозетник и закрыть декоративной планкой.

Популярные статьи  как установить духовой шкаф электрический встраиваемый

Остаётся только провести настройку датчика движения. Что для этого надо сделать. На лицевой панели есть три или четыре флажка:

  1. Первый из них надо установить в режим автоматики, то есть с указателем на букву «А».
  2. Второй флажок настраивает чувствительность на движение. К примеру, чтобы свет не включался в дневное время суток.
  3. Третий флажок задаёт время отключения. То есть, когда движение прекращается, светильник должен отключиться, к примеру, через 30 секунд.

В принципе, это все, что связано с подключением и настройкой. Каковы преимущества двухпроводного датчика движения:

  • простота монтажа и настройки;
  • есть возможность включать свет вручную;
  • высокая универсальность изделия.

Что касается недостатков, то он единственный. Двухпроводные модели плохо работают со светодиодами и энергосберегающими лампочками. Они иногда очень сильно мерцают.

Правила настройки датчика движения Источник pp.userapi.com

Как подключать трехпроводной датчик на два провода

Этот вопрос задаётся довольно часто: тема подключения трёхпроводного датчика движения света вместо выключателя с одной клавишей интересна. Чтобы всё заработало, требуется докупить диод VDI 1N4007 и конденсатор 2.2 МКФ на 400В.

регулировка датчика движения для включения света

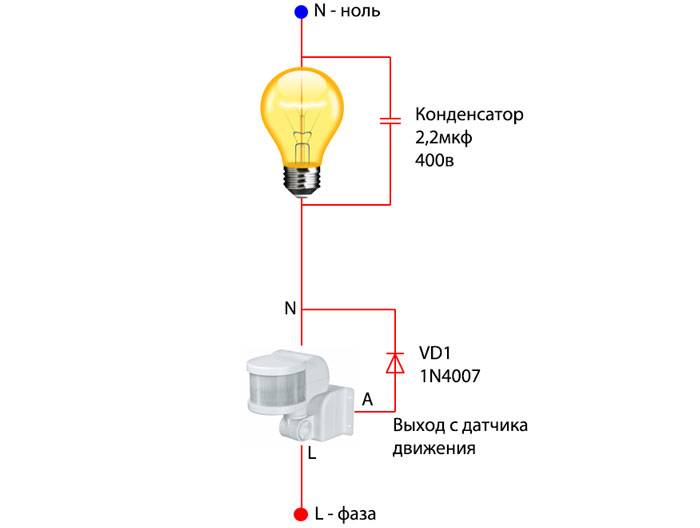

Диод устанавливается между клеммами с литерой А от датчика и в месте подключения ноля N. Конденсатор припаивается параллельно лампе светильника. На датчик будет приходить одна фаза для контакта L и выхода с контакта N. Выход А будет вне цепи.

Минусы способа

Недостатки таковы:

  • Не все светодиодные лампы позволять работать датчику по такой схеме;

  • Вероятна очень высокая пульсация, вызывающая дискомфорт для зрения;

  • Нет возможности добавить новую нагрузку на схему, это бесполезно;

  • Самой высокой мощностью является 80 Вт.

Подключение по схеме «фаза в разрыв»

Перед тем, как подключить датчик движения к лампочке, используя выключатель нужно определить схему переключателя освещения и отключить питание.

Проверить провод, удалить коммутатор и исследовать провода с помощью тестера, чтобы быть абсолютно уверенным в отсутствии напряжения. При выключенном питании вывернуть винты. Если переключатель имеет три провода: красный, синий и зеленый, они будут подключены к новому переключателю датчика движения по схеме:

Процедура монтажа:

  1. Отсоединить провода от старого переключателя.
  2. Разделить провода.
  3. Подключить провод к новому коммутатору. Установить подключенный датчик движения в коробку переключателей.
  4. Закрепить переключатель с помощью прилагаемых крепежных винтов.
  5. Настроить элементы управления.

Варианты схем включения датчика движения

Существует несколько вариантов схем включения датчиков движения для включения света. Выбор конкретной лежит на заказчике. Это связано с тем, что датчики могут быть разные, то есть с различной контактной группой. Не через все модели устройств можно коммутировать приборы с большим потреблением тока, например, прожекторы с лампами накаливая. В таком случае лучше использовать пускатели в качестве промежуточных коммутирующих компонентов, а для повышения надежности системы контроля присутствия применять разные типы датчиков, совмещая их схемы включения. Например, ультразвуковой и инфракрасный.

Если рассматривать модели датчиков в зависимости от технологии производства и принципа действия, то это могут быть как ультразвуковые или микроволновые, так и инфракрасные. Но следует помнить, что первые два типа датчиков имеют встроенный генератор высокой частоты, который может возбуждаться из-за различных помех и мощных электромагнитных волн. Поэтому их устанавливать необходимо в удаленных от всех этих факторов местах. Это могут быть складские помещения, пропускные пункты и другое.

Для домашнего использования или в условиях с большим количеством помех больше подойдут датчики с инфракрасными излучателями. При этом могут использоваться как активные, так и пассивные.

Обобщенная схема включения датчиков движения

Самая простая схема включения датчика движения включает в состав всего несколько компонентов:

  • сенсор;
  • соединительные провода;
  • светильник или система аудиооповещения.

Практически все модели датчиков имеют единое конструктивное устройство, представляющее собой корпус, контактную колодку, рассеивающую сферу или стекло. Сам датчик имеет всего 3 контакта, поэтому сложностей с его электрическим подключением не должно быть. Более того, практически к каждой модели прилагается инструкция монтажа и настройки.

На рисунке ниже представлена простейшая схема включения датчика движения, состоящая из самого сенсора и светильника. Установка такого сенсора может быть выполнена практически в любом удобном месте.

Важными моментами при выполнении подключения по этой схеме является соблюдение полярности проводов. Фазный провод из сети переменного напряжения должен коммутироваться через сенсор на светильник

Необходимо обращать внимание на цвет. Как правило, синий — ноль, коричневый — фаза, красный — выход коммутатора

Расцветка может отличаться у разных производителей, поэтому желательно применение индикатора фазы или других приборов. В качестве последнего можно использовать не только осветительный прибор, но и звуковую сигнализацию. При установке мощного прожектора с потреблением более 0,5 кВт рекомендуется использовать промежуточный пускатель и установить его в отдельную монтажную коробку. Это необходимо, чтобы исключить прогорание контактов в момент коммутации низкоомной нагрузки.

Установка датчика своими руками

Схемы подключения

Если домашний мастер владеет минимальным опытом монтажа домашней электропроводки, то установить датчик движения своими руками не вызовет особых затруднений. При возникновении сомнений лучше изучить сопроводительную документацию. Как правило, производитель указывает схему подключения датчика движения к прибору освещения. В некоторых случаях в схему подключения встраивают дополнительный выключатель. Им пользуются, если нужно временно отключить прибор. Ниже представлены две схемы подключения ИДД к лампе.

Важно правильно выбрать место установки прибора. Это во многом зависит от вида его исполнения. Он может быть потолочным, угловым или проходным вариантом модели

После этого надо определить, какое количество провода понадобится для монтажа датчика

Он может быть потолочным, угловым или проходным вариантом модели. После этого надо определить, какое количество провода понадобится для монтажа датчика.

Если нужно крепить прибор к потолку или стене из монолитного или сборного бетона, то нужно запастись перфоратором и дюбелями. Для крепления ИДД к дереву понадобятся шуруповёрт и шурупы.

Перед установкой прибора надо продумать вид прокладки проводов: это будет скрытая или открытая проводка. Соответственно, нужно будет подготовить соответствующий инструмент и материалы.

Дополнительная информация. В некоторых моделях встречается четвёртая клемма, обозначенная литерами «РЕ». Она предназначена для подключения защитного заземления. Клемму ни в коем случае нельзя путать с рабочим нулевым проводом «N».

Проверка и настройка датчика после установки

После подсоединения датчика достаточно провести ладонью перед экраном. Он мгновенно отреагирует включением света. В противном случае нужно внимательно пересмотреть правильность соединения проводов.

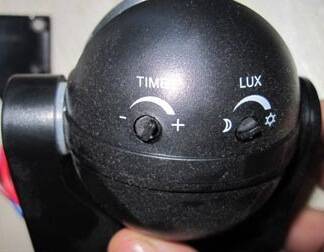

Настройка датчика состоит из нескольких несложных операций. На корпусе расположены три регулятора в виде поворотных кнопок со шлицами под отвёртку. То, как с их помощью настраивают и производят регулировку датчика движения для включения света, указано ниже в отдельной главе данной статьи.

Чем можно регулировать детектор?

В современных датчиках движения (ДД) можно настроить чувствительность, освещенность, время задержки выключения света и угол установки.

регулировка датчика движения для включения света

Все эти параметры при правильной настройке позволяют сэкономить до 50% электроэнергии, что является весьма значительным показателем. Однако следует сразу же отметить, что не во всех датчиках движения три регулятора. В старых моделях можно отрегулировать только два параметра – время задержки и чувствительность либо время задержки и уровень освещенности, как на фото ниже:

регулировка датчика движения для включения света

регулировка датчика движения для включения света

регулировка датчика движения для включения света

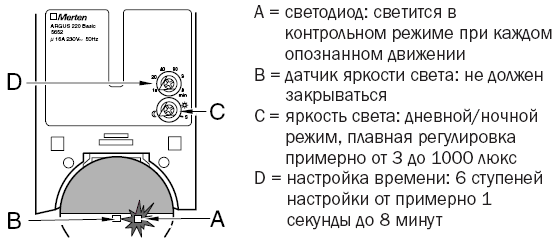

Рекомендуем просмотреть инструкцию, на которой объясняется схема работы детектора:

Сейчас мы по отдельности разберем, как настроить датчик движения на прожекторе либо другом варианте светильника.

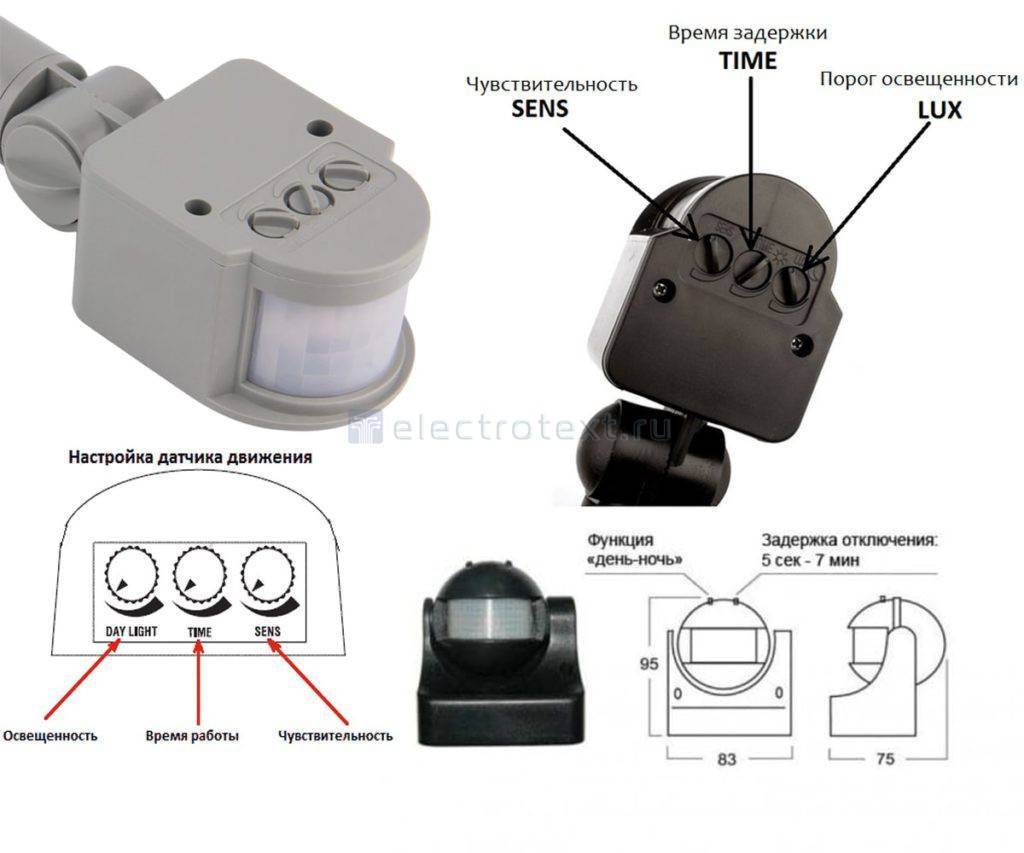

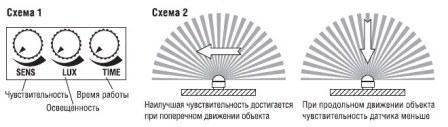

Регулировка датчика движения по двум или трем параметрам

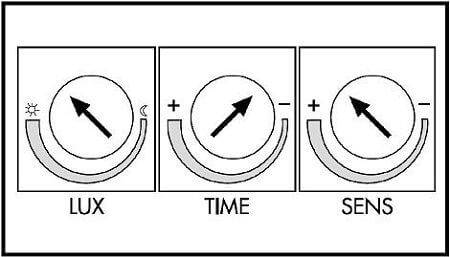

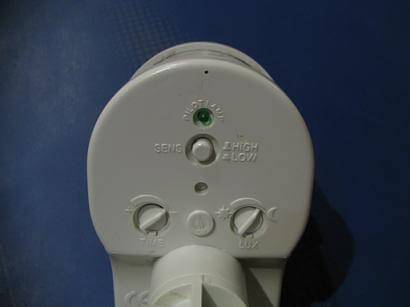

Большая часть моделей в зависимости от производителя имеет два или три регулятора — это время, чувствительность и освещенность. Рассмотрим, как выполняется настройка датчиков движения с регулировкой на практике по каждому из этих параметров.

Популярные статьи  Подключение розетки Legrand

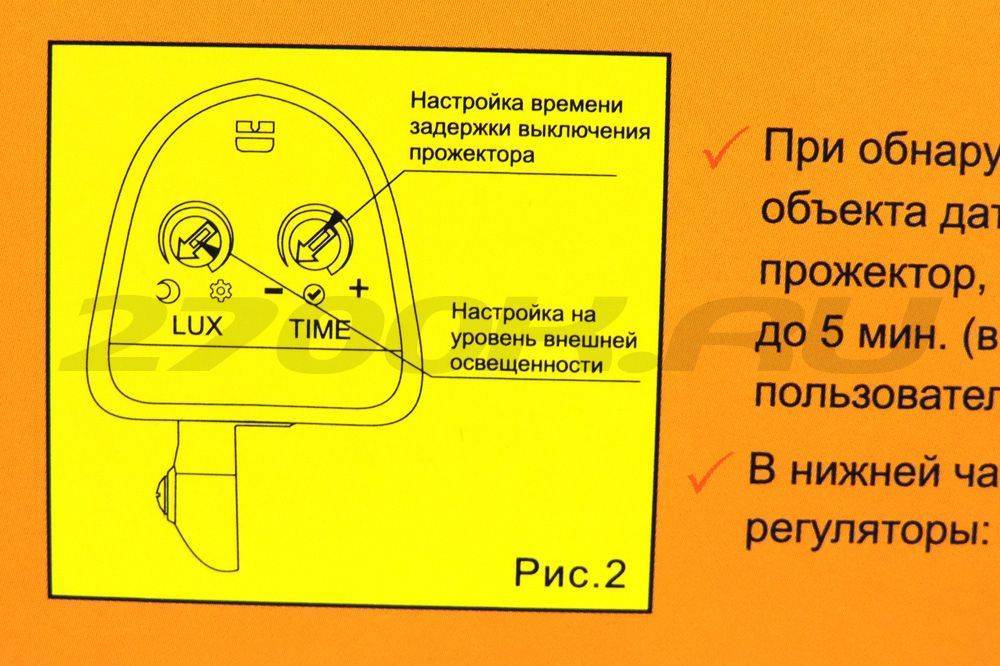

Регулировка времени задержки

После того как устройство установлено и подключено, необходимо найти на его корпусе регулятор «TIME» и повернуть его в то положение, которое покажется оптимальным в конкретных условиях. Например, на лестничной площадке — это тот период, который необходим для прохода до двери или в обратном направлении. В ходе дальнейшей эксплуатации его можно легко корректировать в большую или меньшую сторону.

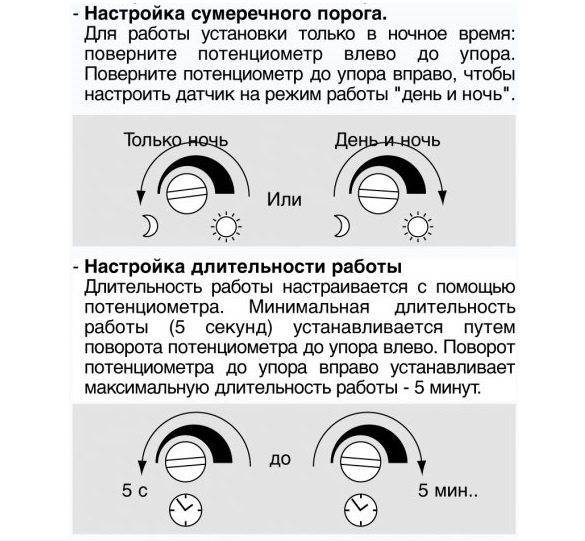

Регулировка по уровню освещенности

Необходимо найти регулятор «LUX» и установить его в минимальное положение, то есть когда прибор будет включаться только при полной темноте. Затем дождаться вечера (нужного уровня сумерек) и медленно поворачивать его до тех пор, пока не зажжется свет.

Регулировка по степени чувствительности

Найдя регулятор «SENS» с помощью напарника необходимо определить оптимальную чувствительность детектора. Для этого один человек должен непрерывно ходить на заданном от прибора расстоянии, в то время как другой поворачивать регулятор, пока светильник не включится.

Как настроить датчик движения для светильника в помещении

Приобретая детектор для инициации светильника в ответ на обнаружение перемещения объекта в зоне действия, каждый настраивает его в соответствии с конкретными условиями эксплуатации. Однако рассмотрим, как настроить датчик движения для освещения в помещении в общей ситуации:

  • Установить и подключить датчик в соответствии с инструкцией от производителя и правилами электромонтажных работ.
  • Отрегулировать угол обзора.
  • Протестировать прибор с установленными заводскими настройками.
  • Внести корректировки, если требуется, подкрутив регуляторы.

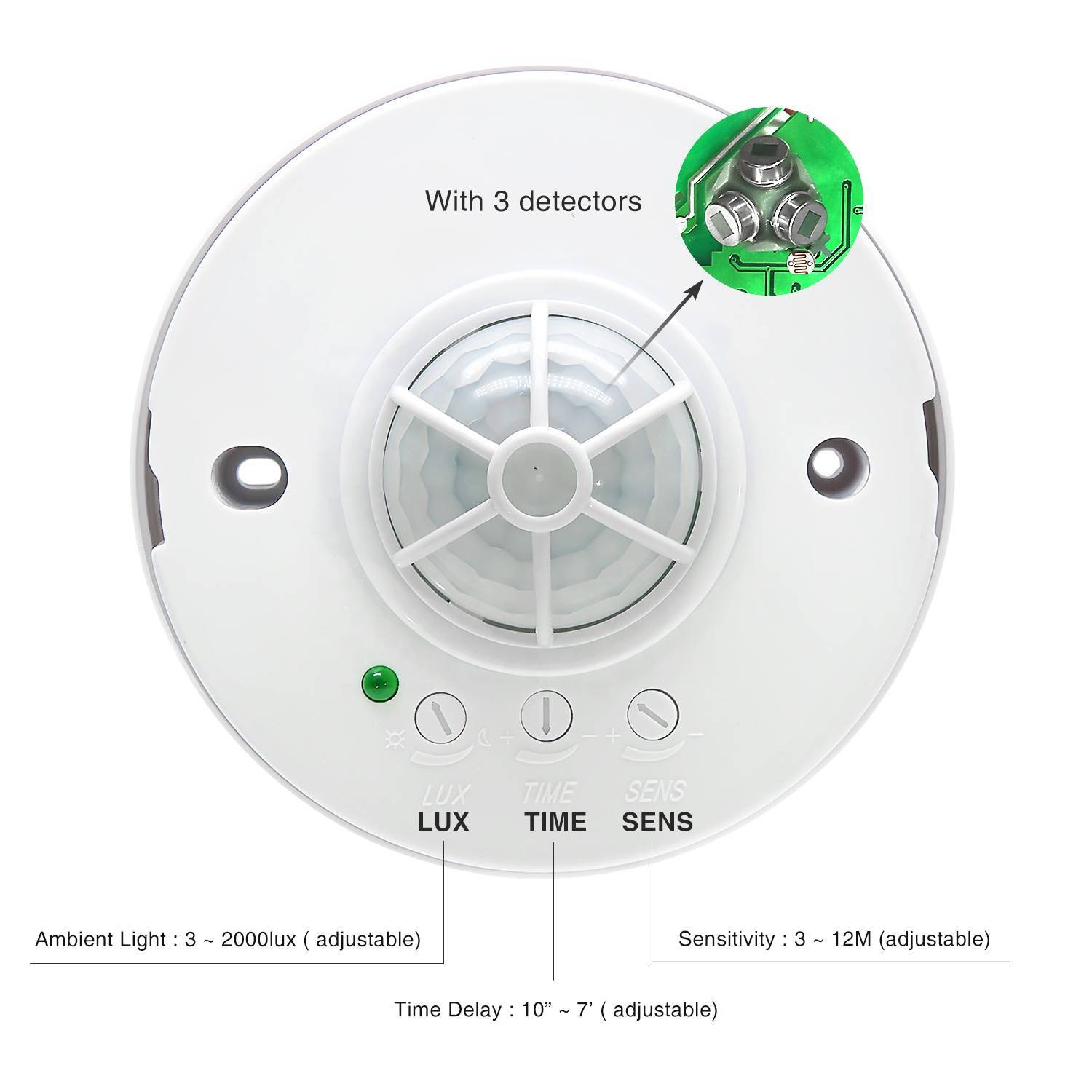

Все современные датчики движения оснащаются двумя или тремя регуляторами. Ниже рассмотрим, как выполнить их правильную настройку.

Схемы подключения

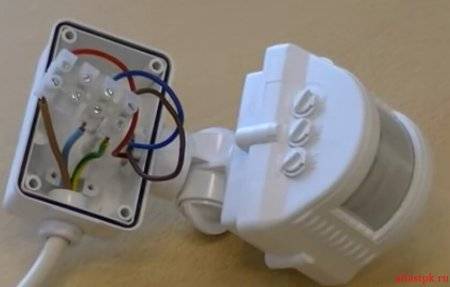

Если раскрыть коробку у датчика движения, внутри будут обнаружены 3 провода с разными обозначениями на клеммной колодке: красный (A – нагрузка), синий (N – ноль), коричневый или черный (L – фаза). Присоединение проводов осуществляется с помощью клеммных зажимов. Схемы подключения также подробно описаны в инструкции к устройству или на корпусе.

Подключение одного прибора в цепь

Самый простой вариант – подключить детектор к лампе напрямую. Эта схема подходит для закрытых темных помещений без окон, где не требуется более сложной логики освещения.

Для этого понадобится трехжильный провод, чтобы подключаться к датчику, отвертка, НШВИ наконечники и клеммники (две штуки на 2 контакта и 1 штука на 3 контакта).

  1. Отключить питание и проверить отсутствие напряжения.
  2. Снять крышку прибора. Подключить трехжильный провод к колодке. Если цвета проводов в трехжильном проводе совпадают с цветами проводов в датчике, желательно распределить их как продолжение друг друга: красный к красному, синий к синему и т. д. с помощью НШВИ наконечников. Закрыть крышку.
  3. Подсоединить трехжильный провод к распределительной коробке, в которой нужно объединить между собой 7 проводов: 2 от лампы, 2 от электрощитка, 3 от датчика движения. Теперь надо соединить вместе фазные (L) кабели от датчика (коричневый или черный) и щитка (коричневый) при помощи клеммников. Затем нулевые (N) кабели от датчика, щитка и светильника (синие). И, наконец, оставшиеся два: нагрузку датчика (А) – красный и фазу светильника (L) – коричневый.
  4. Подать питание и проверить работоспособность датчика.

регулировка датчика движения для включения света

Подключение через выключатель

Иногда требуется присоединить в цепь выключатель. Это делается для того, чтобы была возможность принудительно включить свет, вне зависимости от движения в зоне видимости. Это можно реализовать, добавив в электрическую цепь параллельно к датчику движения выключатель с одной клавишей.

Для этой задачи, кроме НШВИ наконечников, трехжильного провода и отвертки понадобятся три клеммника на 3 контакта.

  1. Отключить сеть и проверить отсутствие напряжения.
  2. Подключить трехжильный провод к колодке устройства и провести его к распределительной коробке. Также вывести сюда кабель от выключателя.
  3. Внутри распределительной коробки теперь 9 проводов: по 2 от лампы, выключателя и щитка, плюс 3 от датчика. Соединяем фазные (L) кабели от датчика, электрощитка и выключателя (коричневые). Нулевые (N) от датчика, электрощитка и лампы (синие). И оставшиеся провода: нагрузочный от датчика (A, красный), нулевой от выключателя (N, синий) и фазовый от лампы (L, коричневый).
  4. Подать питание и проверить работоспособность.

Подключение нескольких приборов в цепь

Таким способом подключать датчики рекомендуют в основном для длинных коридоров и лестничных клеток. Это связано с небольшим радиусом действия датчиков либо с необычной планировкой помещения. В этом случае два и более датчика подключаются к одной фазе параллельным способом. Если сделать подключение к разным фазам, произойдет короткое замыкание.

  1. Отключить питание и проверить отсутствие напряжения.
  2. Объединить фазы (L, коричневый) у датчиков и электрощитка. Затем происходит подсоединение нагрузки (A, красный) у датчиков и фазы (L, коричневый) у лампы. Осталось объединить нулевые кабели (N, синий) между датчиками, лампой и электрощиктом.
  3. Включить питание и проверить работу всех устройств.

Так как ни один бытовой датчик движения не рассчитан на большие мощности прожекторов, возможно, придется подключить их к цепи через контактор с катушкой в 220 В. В отличие от предыдущей схемы, фазный (L, коричневый) провод идет на контактор от датчика и щитка. А нагрузка (A, красный) датчика идет не на лампу, а на катушку контактора. В этом случае лампа контролируется через контактор, а не напрямую.

регулировка датчика движения для включения света

Как избежать ложного срабатывания

Во избежание ложного включения освещения в рассмотренных выше схемных решениях следуйте таким советам:

  1. Не размещайте датчики возле деревьев или устройств нагрева.
  2. Разрывайте всегда только фазу.
  3. Следите, чтобы к датчику не проникали лучи света, к примеру, от лампы накаливания.
  4. Крепите изделие с учетом типа (настенный, потолочный).
  5. Не монтируйте устройство возле кондиционеров или окна, где имеет место движение воздуха.
  6. Следите, чтобы стекло инфракрасного изделия было чистым и неповрежденным.

Следование указанным выше советам позволяет быстро и без ошибок подключить устройство для контроля освещения на лестнице, в квартире или на улице.

Пример №1: HC-SR501 как самостоятельное устройство.

Необходимые детали:► Датчика движения HC-SR501 x 1 шт.► Модуль реле (1-но канальный) x 1 шт.► Транзистор 2SC1213 x 1 шт.► Лампа на 220V (75W) с патроном x 1 шт.► Источник питания на 5V x 1 шт.► Провод DuPont, 2,54 мм, 20 см, F-M (Female — Male) x 1 шт.

Подключение:
При включение HC-SR501 требуется калибровка, занимает от 30 до 60 секунд, так-же датчик имеет период «перезагрузки» около 6 секунд (после срабатывания), за это время он не реагирует на движения. В этом примере используем HC-SR501 и  модуль реле (1-но канальный), а так же NPN транзистор (в примере используется 2SC1213).  Питание датчика HC-SR501 осуществляется от 5 В, поскольку, это же питание требуется и реле, а в качестве нагрузки используется лампа на 220В. Так-как выходной сигнал HC-SR501 слабый (на практике хватает только чтобы зажечь светодиод), один из вариантов, можно применить любой биполярный NPN транзистор.

Внимание! Соблюдайте технику безопасность и будьте аккуратно!

Работа этой схемы очень проста, после включения и калибровка, датчик начинает считывать показания. При обнаружении движения, датчик меняет значение на выводе «OUT».

Настройка датчика движения для уличного фонаря

В отличие от моделей, применяемых в помещениях, датчики, устанавливаемые на улице, имеют более прочный, термо- и влагостойкий корпус. По параметрам настройки они практически не различаются. Поэтому инструкция выглядит аналогично выше рассмотренному варианту:

  • Устанавливаем и подключаем прибор по заводской инструкции.
  • Выбираем угол обзора и фиксируем его правильном положении.
  • Проверяем прибор на исправность с установленными настройками.
  • При необходимости вносим корректировки.

Некоторые современные модели имеют пульт дистанционного управления для настройки параметров. Это весьма удобно, так как позволяет экономить силы и время при размещении детектора на большой высоте.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Трековые светильники в интерьере
регулировка датчика движения для включения света
