Чем отличается заземление от зануления

Содержание

Возможные неисправности электрической сети и действие защитных устройств при их возникновении

Вниманию пользователей представляется описание самых распространенных неполадок, возникающих при эксплуатации электроприборов. Для удобства рассмотрения данного вопроса, информация сведена в таблицу:

№ п/п Неисправности Защита
1. Нарушение изоляции электропроводки в стене или потолке Заземление (зануление) УЗО
2. Утечка тока на корпус из-за влажности, нарушения контакта, перетирания провода -/-/-, УЗО
3. Короткое замыкание -/-/-, выключатель автоматический
4. Выход из строя ТЭНа, двигателя (пробой фазы на корпус, в том числе через воду) -/-/-, ВА
5. Действие через корпус прибора тока от конденсаторов системы электроники -/-/-, УЗО

Заземление и зануление их принципиальное отличие и что лучше использовать в доме

Наверняка большинство из вас слышало про такое понятие как зануление и тем более про защитное заземление. А вы знаете, чем они отличаются и что лучше использовать в доме? Если нет, то в этой статье я вам объясню принципиальное отличие этих двух систем и поведаю что желательно использовать в вашем доме.

Чем отличается заземление от зануления

В чем же различие

Защитное заземление предназначено для предотвращения попадания человека под опасные значения тока при возникновении утечки. Проще говоря, если на корпусе электрического прибора появится ток, то он будет сразу уходить на землю и человек, прикоснувшийся к такому прибору, не будет поражен током.

Причем реализовать заземление можно собственноручно и без серьезных финансовых затрат. Ведь достаточно взять сварочный аппарат, лопату, несколько арматур, полосу металла и медный провод. И ваш контур будет готов. После этого соединяем его с трех проводной сетью вашего дома и все, защита обеспечена.

Чем отличается заземление от зануления

А зануление представляет собой соединение земли с рабочим нулем. В случае такого же пробоя изоляции вызывает короткое замыкание и вследствие этого отключение защитных автоматов.

А выполнить зануление в доме без вызова специалиста, оный просчитает и выберет специальную точку, просто невозможно.

Чем отличается заземление от зануления

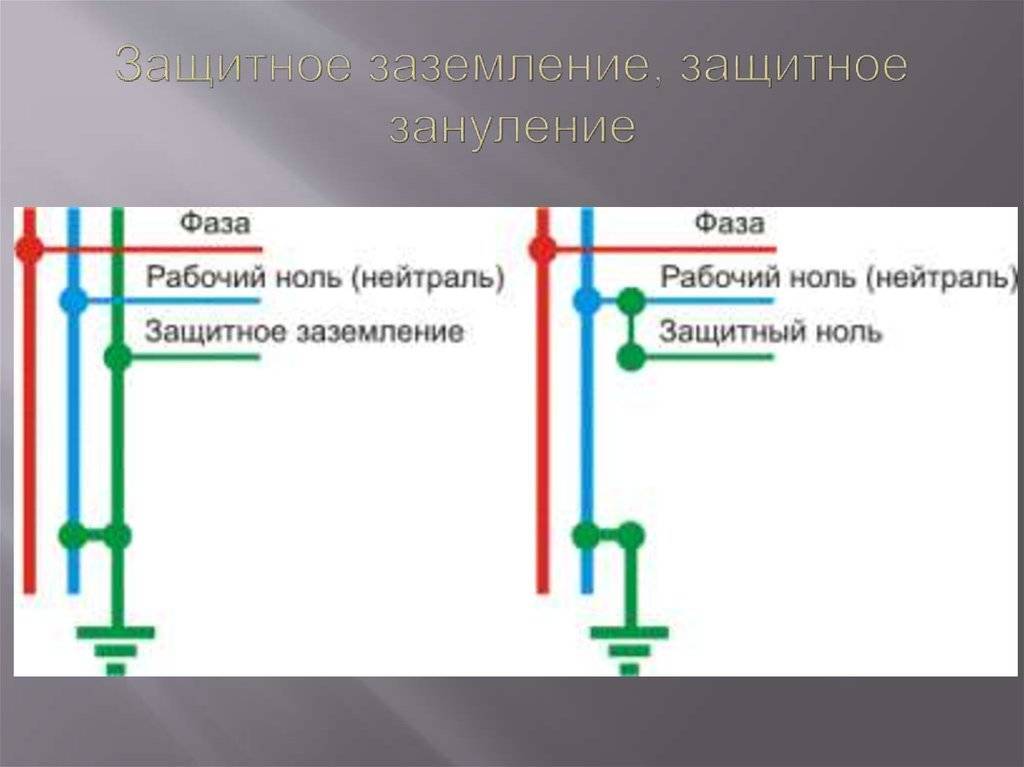

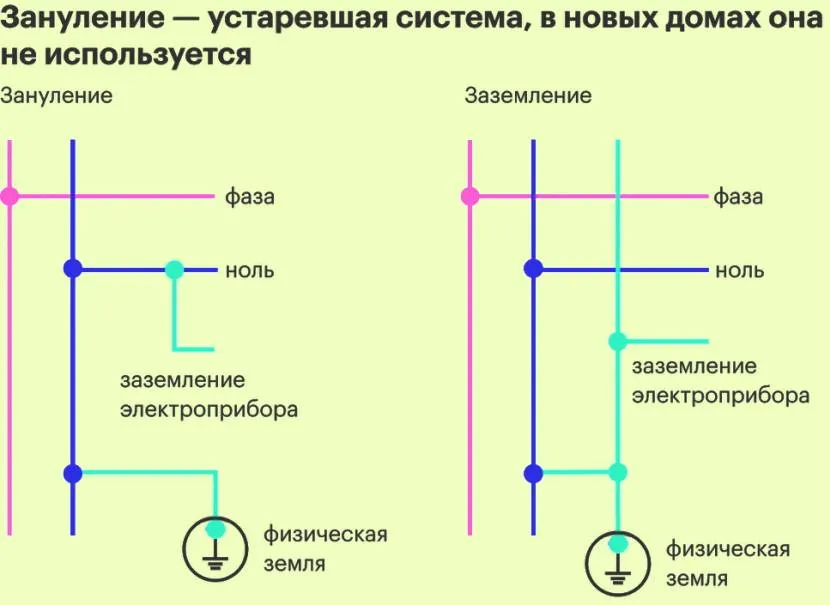

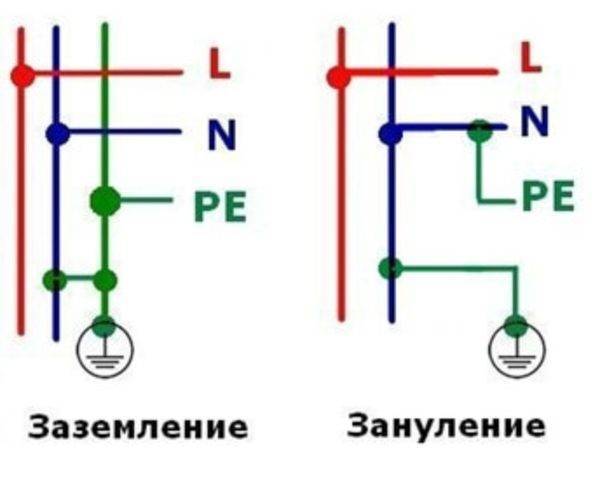

Для наглядности внимательно рассмотрите схему, на оной показано отличие зануления и заземления в простой форме.

Что выбрать для дома

Здесь я скажу и обозначу свою позицию: я категорически против использования зануления, так как этот метод – это потенциально отложенная опасность. Ведь если вы даже будете очень тщательно и регулярно проверять целостность нуля, все равно есть вероятность, что в результате непредвиденных обстоятельств будет поменяна фазировка и ноль окажется фазой. В таком случае абсолютно все электроприборы, воткнутые в сеть, окажутся под напряжением, а это может привезти к очень плачевным последствиям.

Чем отличается заземление от зануления

Так же может произойти обрыв нуля, и в этом случае система окажется недееспособна, вновь вы будете под угрозой поражения электрическим током.

Защитное заземление в этом плане на несколько порядков надежнее и будет достаточно проводить ревизию болтового соединения не чаще одного раза в год. И на долгие годы вы будете обеспечены надежной защитой.

Чем отличается заземление от зануления

zen.yandex.ru/media/energofiksik/

Системы с глухозаземленной нейтралью системы заземления TN

К таким системам относятся:

  • TN-C;
  • TN-S;
  • TNC-S;
  • TT.

Согласно п. 1.7.3 ПУЭ TN-система — система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

TN включает в себя такие элементы, как:

  • заземлитель средней точки, которая относится к источнику питания;
  • внешние проводящие части устройства;
  • проводник нейтрального типа;
  • совмещенные проводники.

Нейтраль источника глухо заземлена, а внешние проводники установки подключены к глухозаземленной средней точке источника при помощи проводников защитного типа.

Сделать заземляющий контур можно только в электроустановках, мощность которых не превышает 1 кВ.

Система TN-C

В данной системе нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник. Они совмещены на всем протяжении системы. Полное название — Terre-Neutre-Combine.

Среди преимуществ TN-C можно выделить только легкий монтаж системы, который не требует больших усилий и денежных затрат. Для монтажа не требуется улучшение уже установленных кабельных и воздушных линий электропередачи, у которых есть всего 4 проводящих устройства.

Недостатки:

  • возрастает вероятность получения удара током;
  • возможно появление линейного напряжения на корпусе электрической установки во время обрыва электрической цепи;
  • высокая вероятность потери заземляющей цепи в случае повреждения проводящего устройства;
  • такая система защищает только от короткого замыкания.

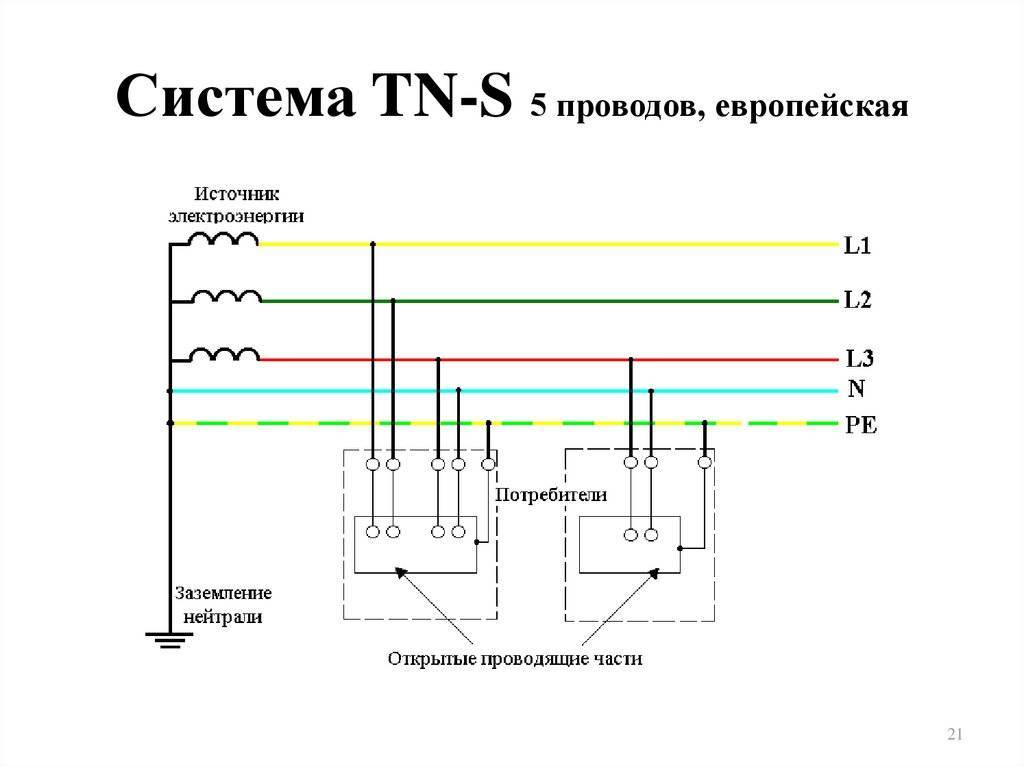

Система TN-S

Особенность системы заключается в том, что электричество поставляется к потребителям через 5 проводников в трехфазной сети и через 3 проводника в однофазной сети.

Всего от сети отходит 5 проводящих источников, 3 из которых выполняют функцию силовой фазы, а оставшиеся 2 — это нейтральные проводники, подсоединенные к нулевой точке.

Конструкция:

  1. PN — нейтральный механизм, который задействован в схеме электрического оборудования.
  2. PE — глухозаземленный проводник, выполняющий защитную функцию.

Преимущества:

  • легкость монтажа;
  • низкая стоимость покупки и содержания системы;
  • высокая степень электробезопасности;
  • не требуется создание контура;
  • возможность использовать систему в качестве устройства от защиты утечки тока.

Система TN-C-S

TN-C-S система предполагает разделение проводника PEN на PE и N в каком-то участке цепи. Обычно разделение происходит в щитке в доме, а до этого они совмещены.

Достоинства:

  • простое устройство защитного механизма от попадания молний;
  • наличие защиты от короткого замыкания.

Минусы использования:

  • слабый уровень защиты от сгорания нулевого проводника;
  • возможность появления фазного напряжения;
  • высокая стоимость монтажа и содержания;
  • напряжение не может быть отключено автоматикой;
  • отсутствует защита от тока на открытом воздухе.
Популярные статьи  подключение духового шкафа к электросети

Система TT

TT разработана для обеспечения высокого уровня безопасности. Устанавливается на электростанциях с низким уровнем технического состояния, например, где используются оголенные провода, электроустановки, которые расположены на открытом воздухе или закреплены на опорах.

TT монтируется по схеме четырех проводников:

  • 3 фазы, подающие напряжение, смещаются под углом 120° между собой;
  • 1 общий ноль выполняет совмещенные функции рабочего и защитного проводника.

Преимущества TT:

  • высокий уровень устойчивости к деформации провода, ведущего к потребителю;
  • защита от КЗ;
  • возможность использования на электроустановках высокого напряжения.

Недостатки:

  • сложное устройство защиты от молний;
  • невозможность отследить фазы короткого замыкания электрической цепи.

Основное отличие

Оба варианта являются заземляющими. Но в системе зануления используется нулевой проводник, который соединяет распределительный щит в доме с контуром заземления, расположенного на подстанции. По сути, получается так, что нейтраль трансформатора подключается напрямую с землей внутри подстанции. При этом от нее отходит один провод – он же нулевой и заземляющий, поэтому имеет обозначение «PEN». В распределительный щит входят два провода: фаза и ноль PEN. Заземляющий провод (PE), проведенный до розеток, соединяется с нулевым PEN в распределительном щитке. То есть, выходящие из дома ноль (N) и земля (PE) соединяются в один проводник PEN, который тянется до трансформатора.

В системе заземления к заземляющей конструкции в подстанции подводится два проводника: ноль (N) и земля (PE). То есть, до распределительного щита идет три провода: фаза, ноль и земля. Этим же количеством они входят в дом и доводятся до розеток. При такой схеме происходит выравнивание потенциалов напряжения между фазой и заземляющим проводником, когда появляется короткое замыкание.

Если сказать короче, то заземление и зануление отличаются между собой так:

  • защита человека от напряжения на металлическом корпусе бытового прибора при зануляющей схеме спасает автомат, который разрывает питающую цепь;
  • заземляющая схема – это защита с помощью снижения потенциала напряжения на корпусе прибора, за счет отвода тока в грунт.

И хотя задачи обе системы выполняют одну – защита человека, но обеспечивают они эту защиту по-разному.

Теперь, что касается области применения той или иной защиты. В электроустановках, которые работают от напряжения до 1000 вольт, используются пять заземляющих систем: TN-C, TN-C-S, TN-S, TT, IT. Зануление используется в трех первых. Заземление в двух последних.

То есть, зануление соединяется с нейтралью трансформатора или отдельным проводником, или совмещенным с нулевым. Заземляющая разводка сооружается, как отдельно собранная конструкция рядом с домом, она носит аббревиатуру TT. При этом проводник PE никак не связан с проводником PEN.

Разводка IT – это схема с изолированной нейтралью. То есть, в трансформаторной подстанции нейтраль не соединена с заземляющим контуром. От нее отходит нулевой проводник N, который протягивается до распределительного щита в доме. А вот с заземлением напрямую соединяется заземляющий проводник PE, который соединяет этот контур с распределительным ящиком. В этом случае, как и при системе TT, можно установить заземляющую конструкцию около дома, собрав его своими руками. Что даст возможность не тянуть далеко проводник PE. На сегодняшний день это самый идеальный вариант.

Итак, подводя итог разбора: заземление или зануление, отметим, что первую схему лучше всего использовать в частных домах путем установки заземляющей конструкции, вторую в городских квартирах. Тем более, при строительстве многоквартирного дома раньше использовалась схема TN-C, сегодня TN-C-S.

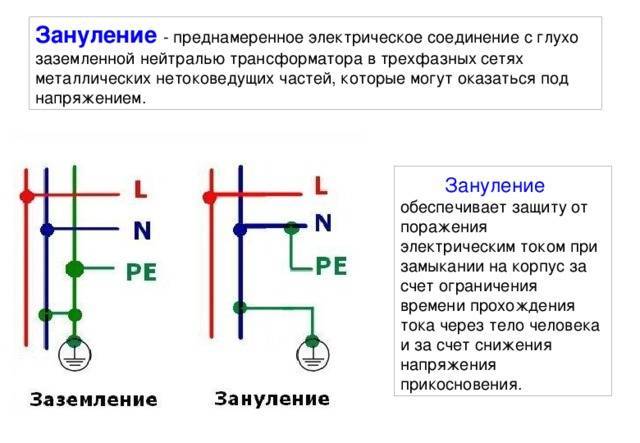

Зануление: принцип действия

Чем отличается заземление от зануления

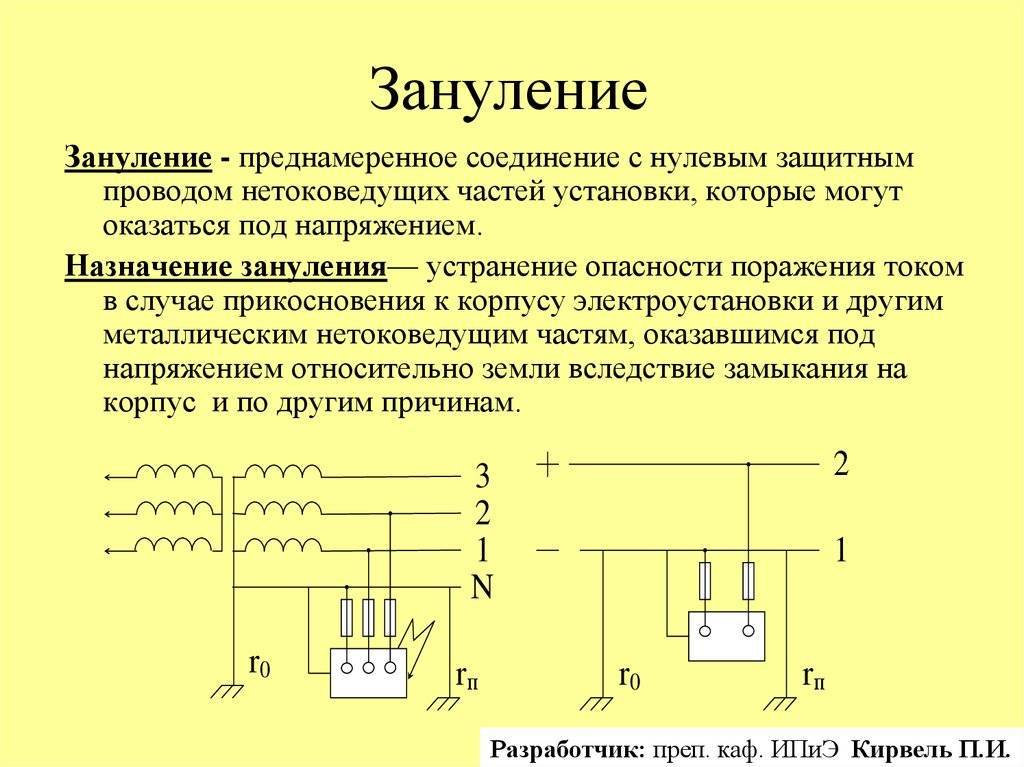

Зануление это один из вариантов защиты от поражения электрическим током, принцип действия которого основан на соединении нулевого защитного провода с металлическими частями, не проводящими ток.

Необходимость зануления электроустановок

Все электрические приборы должны быть, прежде всего, безопасными для человека. Для этого на них устанавливаются всевозможные средства защиты. Одним из них является зануление, которое, в отличие от заземления, имеет свои особенности.

Зануление производится в тех случаях, когда на конструктивных элементах, не проводящих ток, может возникнуть фазное напряжение, опасное для жизни и здоровья людей.

Эти ситуации чаще всего возникают из-за нарушенной изоляции или в результате ошибок, допущенных при монтаже.

Обратите внимание

Для предотвращения подобных случаев ко всем таким частям и деталям подключается проводник со специально выполненным заземлением. Именно он выполняет функцию зануления.

Зануление бытовой электропроводки выполняется следующим образом. На подстанции производится соединение с землей нейтральной точки трансформатора. Из трансформатора выходят три линии, подключаемые к домашнему электрощиту.

Далее, идет распределение по квартирам. Поэтому в современных розетках с тремя выводами предусмотрено подключение проводников фазы, нуля и нейтрали.

Таким образом, провод зануления, подключенный к розетке, оказывается подключенным к соответствующему проводу трансформатора.

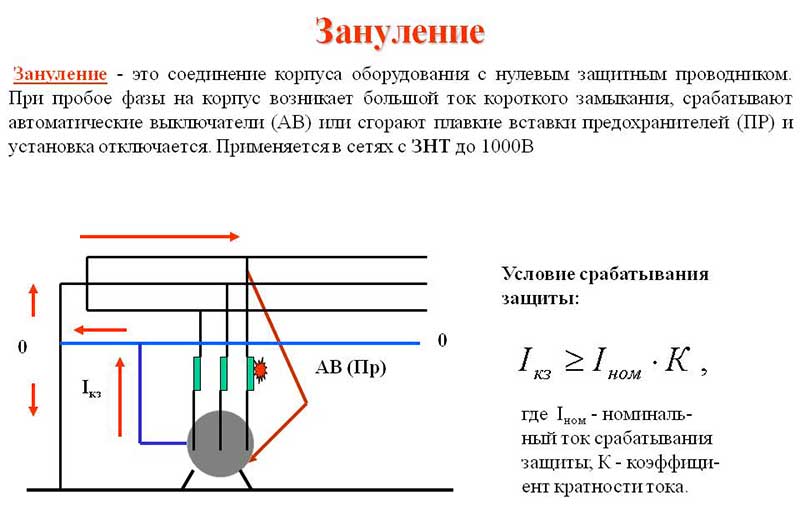

Как действует зануление

Нередко возникает ситуация, когда человек может прикоснуться к корпусу прибора, где уже есть опасное напряжение, а защита еще не сработала.

Для защиты от этого и существует зануление, которое превращает обычное замыкание на корпус в короткое замыкание, где задействован фазный и нулевой провод.

Появление большого значения тока приводит к срабатыванию защитных устройств и автоматическому отключению поврежденной электроустановки от сети.

Такое фазное напряжение не представляет угрозы для жизни людей. Его величина будет значительно меньше, чем то напряжение, которое имеется в самом электропроводе. Это снижение выполняет зануление, принцип действия которого позволяет существенно снизить опасный уровень возникшего фазного напряжения.

Непосредственная защита осуществляется с помощью максимальных автоматов или плавких предохранителей, которые устанавливаются перед потребителями и защищают от коротких замыканий. На производстве существуют специальные отключающие приборы в виде магнитных пускателей, контакторов и различных автоматов.

Освобождение от действия электрического тока

При поражении электрическим током необходимо как можно скорее освободить пострадавшего от действия шока, т.к. от продолжительности этого действия зависит тяжесть электротравмы.

Прикосновение к токоведущим частям, находящимся под напряжением вызывает в большинстве случаев непроизвольное судорожное сокращение мышц и общее возбуждение, которое может привести к нарушению даже полному прекращению деятельности органов дыхания и кровообращения.

Если пострадавший держит провод руками, его пальцы так сильно сжимаются, что высвободить провод из его рук становится невозможно.

Популярные статьи  подключение генератора к дому

Поэтому первым действием, оказывающего помощь должно быть немедленное отключение той части электроустановки, которой касается пострадавший.

Отключение производится с помощью выключателя, рубильника, а также путем снятия или вывертывания предохранителей.

Если отключить установку достаточно быстро нельзя, необходимо принять иные меры к освобождению пострадавшего от действия тока.

Во всех случаях оказывающий помощь не должен прикасаться к пострадавшему без надлежащих мер предосторожности, т.к. это опасно для жизни

Он должен следить и за тем, чтобы самому не оказаться в контакте с токоведущей частью и под напряжением шага.

Напряжение до 1000В

Для отделения пострадавшего от токоведущих частей или провода напряжением до 1000В, следует воспользоваться канатом, палкой, доской или сухим предметом, не проводящим электрический ток.

Можно также оттянуть его за одежду (если она сухая и отстает от тела), например, за полу пиджака или пальто, за воротник, избегая при этом прикосновения к окружающим металлическим предметам и частям тела пострадавшего, не прикрытым одеждой. Оттаскивая пострадавшего за ноги, оказывающий помощь не должен касаться его обуви или одежды, т.к. обувь и одежда могут быть сырыми и являться проводниками электрического тока.

Для изоляции рук оказывающий помощь должен надеть диэлектрические перчатки или обмотать руку шарфом, надеть на нее суконную фуражку, накинуть на пострадавшего резиновый коврик или просто сухую материю. Можно также изолировать себя, встав на резиновый коврик, сухую доску или на не проводящую электрический ток подошву. При отделении пострадавшего от токоведущих частей рекомендуется действовать одной рукой, держа вторую в кармане или за спиной.

Если электрический ток проходит в землю через пострадавшего и он судорожно сжимает в руке один токоведущий элемент (например, провод, проще прервать ток, отделив пострадавшего от земли), подсунуть под него сухую доску, либо оттащить за одежду. Можно также перерубить провода топором с сухой деревянной рукояткой или перекусить их инструментом, с изолированными рукоятками (кусачками, пассатижами). Перекусывать провода необходимо пофазно, т.е. каждый провод в отдельности, при этом необходимо стоять на сухих досках, деревянной лестнице.

Напряжение свыше 1000В

Для отделения пострадавшего от токоведущих частей, находящихся под напряжением выше 1000В следует надеть диэлектрические перчатки и боты, действовать штангой или изолирующими концами, рассчитанными на соответствующее напряжение. При этом надо помнить об опасности напряжения шага, если токоведущая часть лежит на земле и после освобождения пострадавшего от действия тока необходимо вынести его из опасной зоны.

На линиях электропередачи для освобождения пострадавшего, если он касается проводов, следует произвести замыкание проводов накоротко, набросив на них гибкий неизолированный провод.

Провод должен иметь достаточное сечение, чтобы он не перегорел при прохождении через него тока короткого замыкания. Перед тем, как произвести наброс, один конец провода надо заземлить (присоединить его к телу металлической опоры, заземляющему спуску и др.). Набрасывать проводник надо так, чтобы он не коснулся людей, в том числе, оказывающего помощь и пострадавшего. Если пострадавший касается одного провода, то часто достаточно заземлить только этот провод.

Зануление и заземление: в чем разница по области применения

Главное правило – оба вида защиты одновременно применять нельзя. Если есть возможность заземления, то зануление не рассматривается, как возможный вариант. В каких же случаях монтируется тот или иной вид? Сейчас узнаем.

Когда выполняется заземление оборудования

В многоквартирных домах контур заземления устраивается вокруг, либо по двум сторонам здания. Исключение составляют только дома старой постройки – в них контур может отсутствовать. В частных домах устройство контура ложится на плечи домовладельца. Как выглядит, каким образом монтируется заземляющее устройство, мы рассмотрим ниже.

Контур заземления имеет вид треугольника – это наиболее оптимально

Статья по теме: УЗО, что это такое и для чего он нужен? Что выбрать УЗО или дифференциальный автомат? Как подключаем устройство к однофазной сети с заземлением и без него? Как правильно выбрать аппарат для защиты дома? Ответы на эти вопросы Вы узнаете из нашего обзоре.

Полезно знать! Заземление считается более надежным способом защиты, но при расключении вводного электрощита и разводке проводки внутри помещений нужно быть крайне внимательным. Нигде заземление не должно соприкасаться с нейтралью. Если такое произойдет, установленные устройства защитного отключения (УЗО) будут срабатывать без причины.

Что такое защитное заземление, где оно применяется, разобрались. А что со вторым видом?

Когда применяется защитное зануление в квартире

Такой вид защиты применим, при условии отсутствия заземления. Обычно это многоквартирные дома старой постройки. Используя такой вид защиты, необходима установка автоматов и УЗО. Выполняется оно следующим образом.

Такие дома не имеют контура заземления. Здесь придется обойтись занулением

Нулевой провод до подключения к УЗО выводится на отдельную шину, от которой и будет идти желто-зеленый провод глухозаземленной нейтрали. Основной ноль разводится по УЗО и следует в квартиру. Самый простой вариант – на разводку квартиры идет трехжильный кабель, два провода которого (фаза и ноль) проходят через защитную автоматику, а один (глухозаземленная нейтраль) напрямую. Он соединяется на заземляющие контакты розеток и осветительных приборов.

Так выглядит глухозаземленная нейтраль на трансформаторной подстанции

Защитное заземление

Чаще всего безопасность электрических приборов и установок обеспечивается путем устройства защитного заземления. Принципиальная схема данных устройств заключается в принудительном соединении электроустановок с землей, обладающей значительной электрической емкостью. В аварийной ситуации фазовое напряжение мгновенно отводится с корпуса оборудования.

Чем отличается заземление от зануления

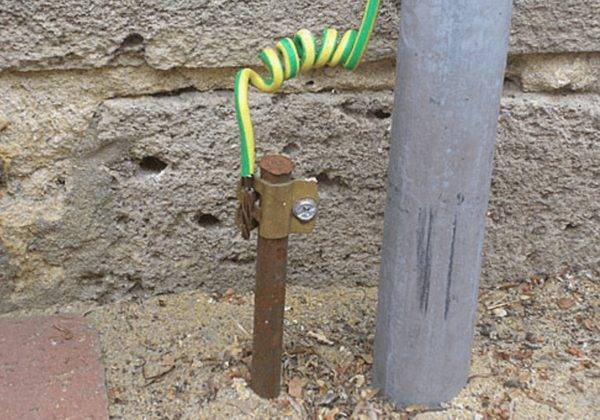

Качество заземления находится в зависимости от величины сопротивления, которое должно быть у конструкции отводящей цепи. Требования к устройству заземления для каждого объекта точно определяются в ПУЭ.

В большинстве жилых домов заземление оборудуется централизованно, что позволяет без всяких опасений подключать любые электроприборы и установки. Более сложный и трудоемкий процесс устройства защиты можно наблюдать в загородных домах.

На этих объектах заземлители изготавливаются из металлических профилей или стержней. С помощью заземляющего проводника они соединяются со всеми приборами, имеющимися в частном доме. Чтобы снизить сопротивление в заземляющих цепях, практикуется использование контурных металлических систем, размещаемых на большой глубине. Величина заглубления и конструкция контура зависит от применяемых материалов и технических характеристик электрооборудования.

Популярные статьи  регулировка датчика движения для включения света

Два пути устройства заземления

Системы защиты и отвода напряжения подразделяют на:

  • искусственные:
  • естественные.

Искусственные заземления предназначены непосредственно для защиты оборудования и человека. Для их устройства требуются горизонтальные и вертикальные стальные металлические продольные элементы (часто применяют трубы с диаметром до 5 см или уголки № 40 или № 60 длиной от 2,5 до 5 м). Тем самым отличается зануление и заземление. Разница состоит в том, что для выполнения качественного зануления требуется специалист.

Естественные заземлители используются в случае их ближайшего расположения рядом с объектом или жилым домом. В качестве защиты служат находящиеся в грунте трубопроводы, выполненные из металла. Нельзя использовать для защитной цели магистрали с горючими газами, жидкостями и тех трубопроводов, наружные стенки которых обработаны антикоррозионным покрытием.

Чем отличается заземление от зануления

Естественные объекты служат не только защите электроприборов, но и выполняют свое основное предназначение. К недостаткам такого подключения относится доступ к трубопроводам достаточного широкого круга лиц из соседних служб и ведомств, что создает опасность нарушения целостности соединения.

Требования к заземлению и занулению

Чем отличается заземление от зануления

Главное требование – правильная реализация, которая обеспечит полную безопасность и защиту человека от поражения электрическим током в случае аварийных или нештатных ситуаций.

Основные требования к заземлению – отвод напряжения в слои почвы. Земля поглощает электрический ток, предотвращая нанесение урона человеческому здоровью.

Требования к занулению – отключение защитной автоматики, если произошло соприкосновение токонесущих элементов или оголенных проводов с поверхностями металлических корпусов электротехнических деталей и бытовой техники, где напряжения быть не должно.

Понятие заземления

Прежде чем дать ответ на вопрос, чем отличается заземление от зануления, рассмотрим каждое понятие отдельно. Заземление – это специальное соединение электроустановок с землей. Цель этого соединения является снижение резкого скачка напряжения в электрической сети. Оно используется в той цепи, где нейтраль будет изолирована. Когда будет установлено подходящее заземляющее оборудование, то избыточный ток, который поступает в сеть, будет уходить в землю по отводящим контактам. Сопротивление этой части должно быть относительно низким, чтобы ток был поглощен без остатка.

Также функция защитного заземления электроустановок позволяет увеличить объем аварийного тока замыкания, несмотря на то, что это противоречит его назначению. Заземлитель с большим сопротивлением слабый ток замыкания может не воспринять, только со специальными защитными приборами. В таком случае, когда будет аварийная ситуация, установка будет под напряжением, что может представлять большую опасность для здоровья человека в этом помещении. Назначение защитных электроустановок также рассчитано на отведение блуждающего тока в электрической сети.

Заземлитель является особым проводником, который может состоять из одного или нескольких элементов. Обычно они соединены между собой электропроводящим материалом и заключены в землю, которая поглощает проходящий заряд. В качестве заземляющих проводников может использоваться сталь и медь. По нормам ПУЭ данная мера защиты в обязательном порядке должна делаться в современных жилых домах, а также рабочих помещениях, заводах, в общественных заведениях и других зданиях различного назначения.

В большинстве домов современного образца установлены схемы заземления. Однако их может не быть в старых зданиях. В такой ситуации специалисты рекомендуют заменить проводку трехжильным кабелем с заземляющим проводом, подключив защитную электроустановку. Бывают ситуации, когда нет возможности сделать монтаж полноценного заземляющего контура. В современной электротехнике может использоваться специальное портативное оборудование – переносной заземляющий штырь (шина). Их действие соответствует стандартному заземляющему устройству жилых домов или отводов. Такое устройство имеет хорошее практическое значение, легко подвергается монтажу и переноске, починке, а также имеет широкий функционал.

Функцию заземления могут выполнять несколько самостоятельных групп защитного оборудования. Грозозащитные. Они служат для того, чтобы быстро отводить импульсный высокий заряд от молнии. Зачастую их применение необходимо в разрядниках и современных молниеотводах. Рабочие. Такая группа позволяет поддерживать в нужном режиме работу всех электроустановок при разных условиях (нормальные и аварийные).

Защитные. Данная группа оборудования нужна для предотвращения прямого контакта людей и животных с электрическим зарядом, который возникает в результате механического повреждения фазы в проводе. Они позволяют предотвратить множество несчастных случаев, которые могли бы быть, если проблемы с силовой линией не были замечены своевременно.

Заземлители условно разделены на искусственные и естественные. Искусственные электроустановки представляют собой специальные конструкции, которые делаю специально для того, чтобы увести избыточный ток сети в землю, обеспечив защиту своему дому. Их могут производить на заводе или делаться самостоятельно, используя стальные элементы. Естественными заземлителями является грунт, фундамент под зданием или же дерево возле дома.

В чем разница между занулением и заземлением?

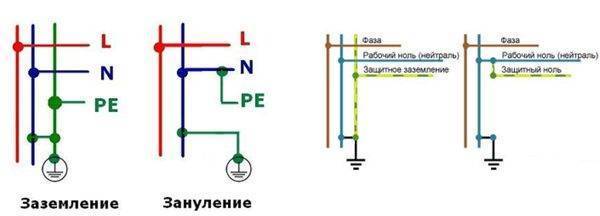

Удобнее всего рассматривать отличие заземления от зануления на примере подключения бытовых электроприборов. Современные дома оборудованы трехпроводной электропроводкой, где проводник РЕ является заземляющим и не зависит от проводника рабочего нуля N. Таким образом, корпус электроприбора, соединенный с РЕ-проводником, получает надежную связь с землей – заземление.

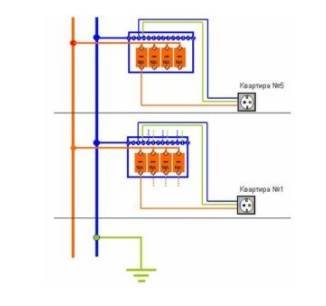

Чем отличается заземление от зануленияСхема зануления с указанием расщепления на N и РЕ на клеммнике щитка

Старые постройки имеют двухпроводное электроснабжение, состоящее из проводника L – фазы, N – рабочего нуля. N выводится от заземляющей шины в общедомовом или подъездном электрощите. Изначально он называется PEN-проводником и может быть расщеплен на N и РЕ.

Расщепление должно быть сделано до ввода в квартирный распределительный щиток, либо непосредственно в щитке. Далее провод РЕ соединяется с корпусом электроприбора также, как в первом варианте, но такая схема будет называться занулением, так как связь с землей не является прямой, а осуществляется посредством нулевого проводника.
