Особенности монтажа
блок
Установить совмещенный блок без привлечения профессионального электрика будет несложно, поскольку для подключения современных моделей требуется минимум проводов.
Процесс монтажа будет обладать всего несколькими особенностями, которые необходимо учесть:
- Заранее нужно подготовить необходимые инструменты, их потребуется не так много: электрическая дрель, обладающая буровой колонкой; несколько отверток разных габаритов; пассатижи и кусачки.
- Для обеспечения безопасности во время проведения работ необходимо убедиться, что рукояти всех инструментов изолированы.
- Некоторые современные разновидности предназначены для наружного монтажа, то есть при их установке можно полностью избежать сверления отверстий в поверхности стены.
- Можно выбрать разновидность с повышенным уровнем защиты от условий окружающей среды, такие модели можно устанавливать не только в помещениях, но и на улице. Подобные устройства имеют в конструкции и дополнительный элемент в виде специальной крышки, помогающей избежать попадания жидкости внутрь прибора.
- Все современные разновидности блоков приспособлены для монтажа в стены из любого материала и вне зависимости от типа отделки.
Как правильно подключить розетку — подробная инструкция
Для одиночных и двойных это выполнить не сложно (установка таких розеток предполагает сверление одного отверстия в стене), а вот тройную розетку установить будет сложнее. Необходимо точно отметить центры розеток, учитывая расстояние между ними.
При необходимости прокладывать проводку на новом месте на стену наносят прямые линии (горизонтальные и вертикальные). Криволинейные трассы и косые не допускаются: это затруднит в дальнейшем поиск места повреждения и ремонт проводки.
Необходимые инструменты и материалы
Для работы в доме с кирпичными и бетонными стенами необходимо иметь в своем распоряжении:
- перфоратор;
- специальную насадку – коронку диаметром 70 мм с твердосплавными резцами;
- индикатор напряжения;
- зубило;
- молоток;
- прямую и фигурную отвертку;
- узкий и средний шпатели.
Для выполнения электропроводки необходимо заменить старый алюминиевый кабель на новый, медный. Изоляция жил – двойная, сечение (для розеточной группы) – 2,5 мм². Рекомендуется использовать кабель типа ВВП-2×2,5 или ВВП-3×2,5. Кроме того, понадобятся подрозетники (пластиковые стаканчики диаметром 67 мм), алебастр для их фиксации и розетки. Последние выбирают согласно личным предпочтениям и по цвету лицевой панели: она может сочетаться с цветом отделочного материала для стен.
Штробление стен
Для того, чтобы не делать широкие штробы и избежать уборки большого количества строительного мусора, можно использовать следующий способ при штроблении стен.
Он удобен для прокладки одиночных кабелей, что чаще всего приходится делать именно при установки розеток. Необходимо болгаркой сделать пропил необходимой глубины. При этом в процессе резки «алмазному» кругу следует придавать волнообразные движения: это несколько расширит борозду. В местах поворота пропила (то есть в углах) штробу расширить зубилом и молотком.
В проделанную таким способом штробу хорошо укладывается плоский трех- или двухжильный кабель типа ВВП благодаря плоскому сечению. При этом его практически не нужно «примораживать» раствором алебастра: кабель будет хорошо держаться в стене. После его укладки стену выравнивают гипсовым раствором с помощью средней ширины шпателя.
Перед началом электромонтажных работ следует выключателем, расположенным в щитовой, отключить подачу электроэнергии. Нужно проверить наличие напряжения на клеммах.
Как подключить розетку с заземлением
Для того, чтобы не возникло проблем, следует вначале правильно выполнить соединение проводки в монтажной коробке. Следует помнить, что фазный провод (обычно такой имеет коричневый, черный или красный цвет изоляции) должен соединяться с скруткой фазных проводов. Ее определяют индикатором напряжения. Нулевой провод (синий, белый) – с нулевым, «земляной» (желтый, желто-зеленый) — с заземленным проводом.
Теперь о том, как подключить розетку с заземлением. Ошибка может быть опасной для жизни: соединение фазного провода с «земляной» клеммой приведет к появлению напряжения на корпусе бытового прибора. Чтобы этого избежать, необходимо знать расположение клемм розеток. «Земля» подключается к центральной клемме. К остальным двум клеммам – фазный провод и нулевой (их можно менять местами).
Заземление необходимо для безопасности: оно предотвратит поражение человека током при утечке тока на корпус бытовой техники. Поэтому «земляная» жила кабеля, подключенного к розетке, должна соединяться другим концом с «земляными» жилами кабелей, проложенных от щитовой в подъезде.
Как подключить двойную розетку
Особых отличий в монтаже такой розетки не существует, так как у нее тоже будет три клеммы, как у одиночной. Разница состоит только в ориентации корпуса и отверстий для вилки. Вертикально устанавливаемые могут внешне отличаться от тех, что размещают горизонтально. Способ установки ни на что не влияет и выбирается исходя из личных пожеланий.
Розетка фиксируется в подрозетнике, «примороженном» с помощью алебастра (его наносят шпателем), а затем устанавливается ее лицевая панель.
«>
пока нет!
Методы подсоединения
Существует две основные схемы подключения трехклавишного выключателя, причем в одной необходимо наличие распределительной коробки (для скручивания жил), а в другой – подсоединение расположено в блоке для выключателей. Рассмотрим каждую схему в отдельности.
С помощью распределительной коробки
Как правильно подключить трехклавишный выключатель с розеткой в этом случае? Основные правила, которые необходимо выполнять, выглядят следующим образом:
- делают демонтаж старого блока, после этого из стены торчат 5 проводков;
- отключают ток;
- расправляют все проводки, подают питание;
- при помощи индикатора находят «фазу» (L), которая расположена только на одной жиле;
- ищут «нуль» (N);
- оба проводка подсоединяют к розетке, причем L – на тот контакт, который идет на перемычку выключателя, а N – на свободный;
- другие 3 жилы заводят на оставшиеся контакты;
- при переключении клавиш лампочки должны загораться.
Схема подключения трехклавишного выключателя с помощью распределительной коробки выглядит так
На заметку. Демонтаж предполагает снятие старого выключателя, очищение ниши и проводов, проверку проводки. Только после этого начинают выполнять монтаж нового устройства.
Перед началом работ вначале определяют, в помещении при помощи выключателя рвется N или L. В основном это должна быть «фаза». Если это не так, тогда из распределительной коробки на светильник переходит «L». Именно поэтому с выключателей подается «ноль». В таком неправильном варианте в розетке с блоком выключателей N и L меняют местами.
Без распределительной коробки
Рассмотрим, как подключить блок с розеткой напрямую. При демонтаже старого узла из стены появится 8 проводов. Если они одного цвета, тогда поступают следующим образом:
- обесточивают линию;
- аккуратно расправляют провода и следят за тем, чтобы оголенные концы не соприкасались;
- находят двужильный провод (от него подается питание на блок и на освещение), для этого подают напряжение и индикатором определяют «фазу»;
- обесточивают линию и отмечают найденный провод (можно применить изоленту);
- ищут «ноль»;
- из стены торчат 6 двужильных провода, которые необходимы для трех светильников (кухня, ванная, туалет);
- в каждом своя «фаза» и «ноль»;
- от каждого из них берут одну жилу и соединяют с N, исходящим от распределительной коробки;
- на контакт розетки от этого соединения подают «ноль» (он без перемычки);
- N заведен на розетку и переходит на все светильники;
- найденную L, исходящую от щитка, подключают к розетке (второй контакт);
- другие жилы, идущие на светильники, заводят на 3 контакта (блок выключателей).
Специальные блоки — розетка и выключатель в одном корпусе
Чтобы разобраться в том, как подключать розетку и выключатель от одного двухжильного провода – потребуется ознакомиться с известными разновидностями объединяющих их изделий (специальных модулей). Помимо этого, перед походом в магазин электротоваров желательно изучить их технические характеристики, а также возможности действующей электросети
Это особо важно в случаях, когда комбинированный блок предполагается эксплуатировать в домах с сильно износившейся электропроводкой
Кроме того, важно знать, на какую заявленную производителем мощность они рассчитаны. Для установки во влажных помещениях выбираются изделия с защитными шторками особой конструкции и пластиковой крышкой сверху
Какие бывают объединенные блоки
Сегодня отечественный рынок заполнен электротехническими изделиями, сочетающими в себе те или иные варианты из розеток и выключателей. В состав такого прибора могут входить одна или две розетки и несколько одно-, двух, или трехклавишных выключателей. Подобно обычным установочным изделиям совместные конструкции делятся на приборы для внутренней и наружной установки. По внешнему виду они выглядят несколько громоздко, но, к сожалению, только таким способом удается проложить скрытую в глубине стен проводку.
Несмотря на большое количество моделей электроустановочных изделий, среди них удается выделить следующие типы:
- Блоки с одной силовой розеткой и одним одноклавишным выключателем.
- Аналогичные устройства, но с выключателем, имеющим две раздельные кнопки.
- Силовые блоки с розеткой и тремя отдельными выключателями (клавишами).
Первые из этих изделий представляют собой простейшие конструкции, чаще всего устанавливаемые в гаражах, подвалах жилых строений и в небольших хозяйственных постройках. Минимальная функциональность этих устройств позволяет совершать простейшие коммутации из приводимого ниже ряда:
- включить освещение в помещении;
- подогревать воду в электрическом чайнике;
- подключить вентилятор или другой бытовой прибор (электроинструменты типа дрели, в частности).
Спаренные блоки с двухклавишными выключателями оптимально подойдут для коридоров и совмещенных санузлов малогабаритных квартир. Они обеспечивают более широкий выбор функций (смотрите раздел «Как подключить двойной выключатель»). Функциональность такого модуля представлена следующим рядом возможностей:
- включать освещение в прихожей и в совмещенном санузле;
- подключить к сети зарядку мобильного устройства и другие электроприборы (пылесос или фен, например);
- включать в розетку бытовой электроинструмент.
Комбинированный блок с тремя простыми выключателями (трехклавишный модуль) подходит для значительных по площади квартир с изолированными ванной и туалетной комнатами. К третьему выключателю можно подключить светильник для кладовки или освещение кухни. В других помещениях такой квартиры (детской, спальне и гостиной) устанавливать его не имеет смысла, поскольку часть функций не будет задействована. Единственным исключением является наличие в комнатах осветителей с несколькими лампочками, таких как многорожковые люстры, которые должны подсоединяться к схеме раздельно.
Схема включения устройства разрыва цепи через розетку
Для того чтобы подключить выключатель с использованием розетки, применяется стандартная схема включения
Важно! Всегда в прерывателе происходит разрыв фазной жилы, а ноль идет напрямую на источник освещения:
- Устанавливается распределительная коробка, в которую заводят от имеющейся розетки провода (предварительно надо провести обесточивание помещения), жилы, идущие на выключатель, и провод от светильника.
- Одну жилу от источника потребления электричества подключаем к нулю, фазу надо пустить на выключатель; если она идет через распределительную коробку, тогда ее соединяют с жилой от выключателя.
Схема подключения выключателя
В представленной схеме фазный провод идет от лампочки прямо на прерыватель, когда он находится в положении «вкл», идет потребление электроэнергии, когда в положении «выкл» – нагрузка не получает электричества.
Как подобрать сечение провода?
Часто электрическое подключение источника потребления энергии, например, бра от розетки, происходит для установки дополнительного освещения, в нашем случае это может быть одно или несколько бра, по этой причине ток имеет невысокое значение и есть возможность выбирать провода нужного сечения, но есть нюансы:
- по требованиям безопасности и ПУЭ для этих целей нельзя применять провод с медной жилой сечением меньше одного квадратного миллиметра;
- и провод с алюминиевой жилой не меньше двух с половиной квадратных миллиметров.
При выборе провода необходимо учесть, каким образом он проложен, так для открытой прокладки есть определенные условия:
- для медной жилы провода минимальное сечение – 1,5 квадратных миллиметра;
- минимальное значение алюминиевой жилы – 4,0 квадратных миллиметра.
Для прокладки провода по наружной стене дома или здания есть следующие требования:
- для проводов с медными жилами – 2,5 квадратных миллиметра;
- для алюминиевых жил провода – 4,0 квадратных миллиметра.

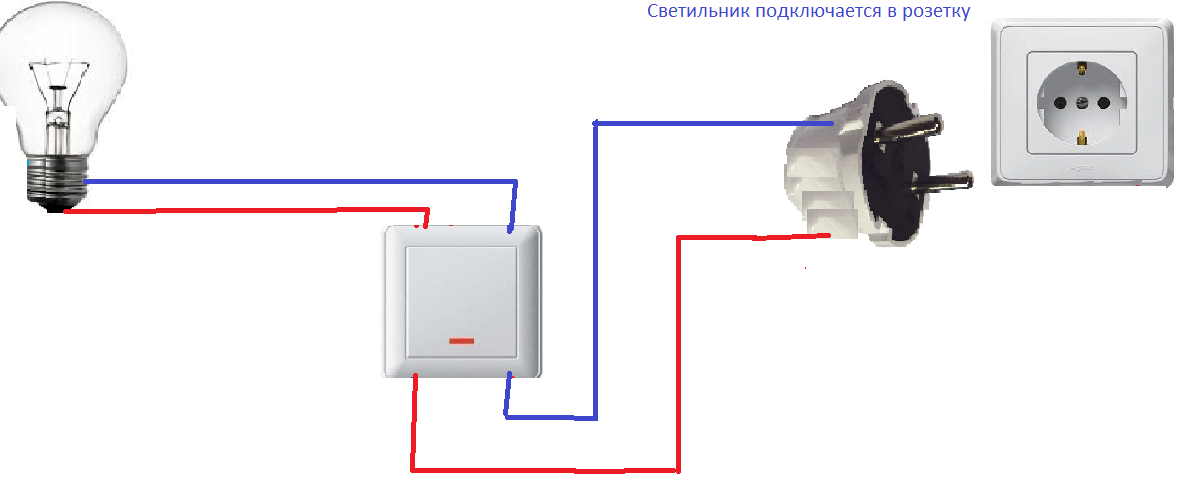

Как самостоятельно подключить источник света от выключателя?
Одним из простых способов, по мнению специалистов, является включение бра в цепь через выключатель с питанием от розетки с использованием нулевого и фазного провода, особенно это выгодно делать, когда светильник находится недалеко от выключателя.
Для выполнения этой работы надо сделать следующее:
- Провести монтажные работы по установке источника освещения и выключателя, затем осуществить действия по их подключению.
- С розетки, от которой будем подключать наш прерыватель напряжения, снимаем при помощи автомата в щитке напряжение (обычно разводка проводится по группам потребления), проверяем «пробником» на отсутствие фазы.
Схема подключения розетки
- Открываем розетку; в случае, если работа по ее подключению выполнена медным проводом с цветовым отличием, то:
- ноль – голубой провод;
- заземление – второй провод с двойным цветом (желто-зеленый);
- фаза – третий провод, он может быть коричневого цвета.
Если нет цветового различия и подключение выполнено алюминиевым проводом, надо кратковременно подать напряжение на розетку и «пробником» определить фазу проводящего электричество провода.
- К фазе розетки подсоединяем провод от выключателя (на его вход), который на прерывателе уже подключен, а на выход с выключателя подключаем провод от светильника.

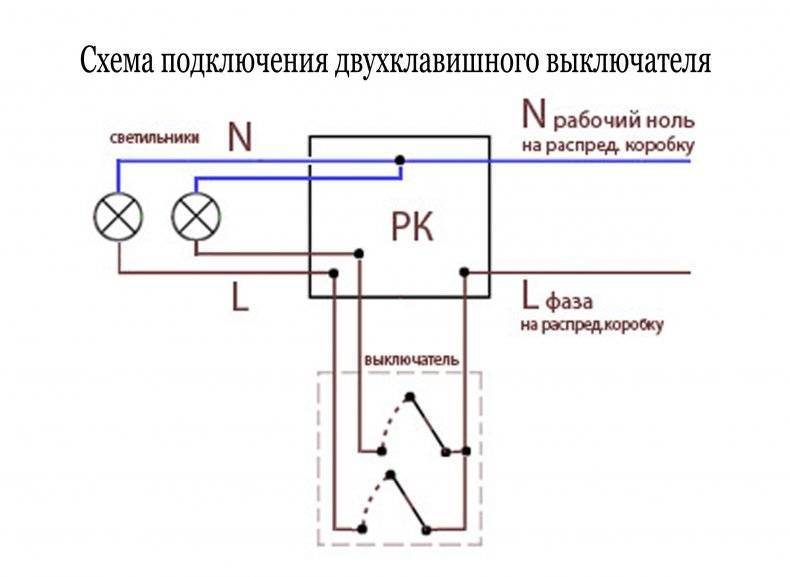

- Когда вы не знаете, как подключить двойной выключатель, решение такое же, но с выхода устройства прерывания электрической цепи каждый фазный провод идет к собственному источнику освещения, или для люстры на свои лампочки потребления электроэнергии.
- К нулевой жиле розетки подключаем нулевой провод выключателя к лампочке, если в розетке есть заземляющий провод, его соединяем с заземляющим проводом от источника освещения.
- После этого проводится укладка проводки и изолирование всех соединений, а также испытание собранной схемы.
Как подключить розетку-выключатель, которая собрана в едином корпусе?
Когда есть розетка в спальне или в другой зоне помещения, и вы желаете установить бра или торшер, можно применить устройство розетка-выключатель, которое собирается в едином корпусе, это делается следующим образом:
- розетка имеет штатное подключение, фаза и ноль, в новых строениях евророзетки подключены с заземляющим проводом;
- фазу подаем на вход прерывателя (выключателя), а с его выхода провод идет к лампе;
- двум другим проводам (это нулевой провод и заземление) подключение делаем напрямую к светильнику.
Необходимо понимать, что нельзя сделать обратное подключение, иными словами, подключить розетку от выключателя, она может получать электричество только от автомата в щите дома, или квартиры.
Подключение проходного выключателя
Главное, что поврежденный провод можно всегда заменить. И так дальше, пара за парой выходы устройств соединяются между собой.
Для обеспечения отключения освещения в квартире используется отдельное подключение автоматического выключателя. На электрической схеме выключатель обозначается следующим образом: Теперь установим в нашу электрическую цепь выключатель и посмотрим как это работает: В свою очередь лампочка на схеме обозначается следующим образом: Подключение лампочки в электрическую сеть осуществляется через специальное устройство которое называется патроном: При вворачивание лампочки в патрон контакт 1 резьба лампочки касается контакта 1 патрона, а контакт 2 лампочки, соответственно касается контакта 2 патрона.
Закрепляем пластиковый корпус в обозначенном месте на стене, используя дюбеля — лучший вариант фиксации на бетонных и кирпичных основаниях С корпуса выключателя снимаем эластичную заглушку, расположенную в верхней части, заводим в отверстие провода и конец гофрированной трубы, идущей от потолка. А в результате вы получите довольно приличную экономию средств на вызове электрика-профессионала. После того как место установки определено, перфоратором со специальной коронкой готовят место под пластиковую коробку.
Для точного определения устанавливаем клавишу в оба положения. Помните, распределительная коробка должна быть всегда доступна, как бы это не портило общий вид вашей комнаты.
См. также: Измерение петли фаза ноль периодичность
Особенности разводки проводов
Все укладывается в коробку и закрывается. Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности.
Таким образом можно установить модель производства Legrand Легранд , Viko, уаз или любые другие. Примеры таких выключателей можно изучить на фотографиях в специальной литературе или в интернете Выключатели с установкой на поверхности стены Такие выключатели хорошо заметны и используются в том случае, если электропроводка идет поверх стены. Коммутационный аппарат должен работать только на разрыв фазы.
Другие схемы оптом
Фото — принцип работы проходной модели Обязательно изолируйте все контакты, иначе они будут коротить. И тогда уже все дальнейшие электрические схемы будут вам понятны. Фазную жилу подсоединяют к одному из проводов, ведущих к выключателю. Они чаще всего разделены цветовой маркировкой. Весь путь штробы от распределительной коробки до мест установки розетки и выключателя должен проходить с минимальным количеством поворотов.
Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках. Выравниваем по уровню, маркером обозначаем точки для сверления. Ранее стандартом было предусмотрено — высота розеток мм, и выключателей мм. В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.
2 популярные схемы подключения блока
Вообще, касательно схем хотелось бы дать несколько полезных советов.
Одна из разновидностей схемы более всего используется во время интеграции блока любителями, но не профи.
Вот, как выглядит данная схема на деле:
С 16-амепрного автомата, вмонтированного в КВЩ, идет медный кабель (3-жильный). Как правило, это бывает ВВнг с сечением 3х2,5 мм2.
Далее:
С распредкоробки до блока уже проложен 5-жильный кабель. Пусть это будет, к примеру, ВВнг с сечением 5х2,5 мм2.
Таким образом, все идет на розетку, а оттуда выходит один провод на выключатель и блок отлично функционирует.
Многие электрики считают первую схему подключения, представленную выше, не совсем правильной. Вторая схема более любима профи, так как не содержит никаких ошибок с точки зрения экспертов.

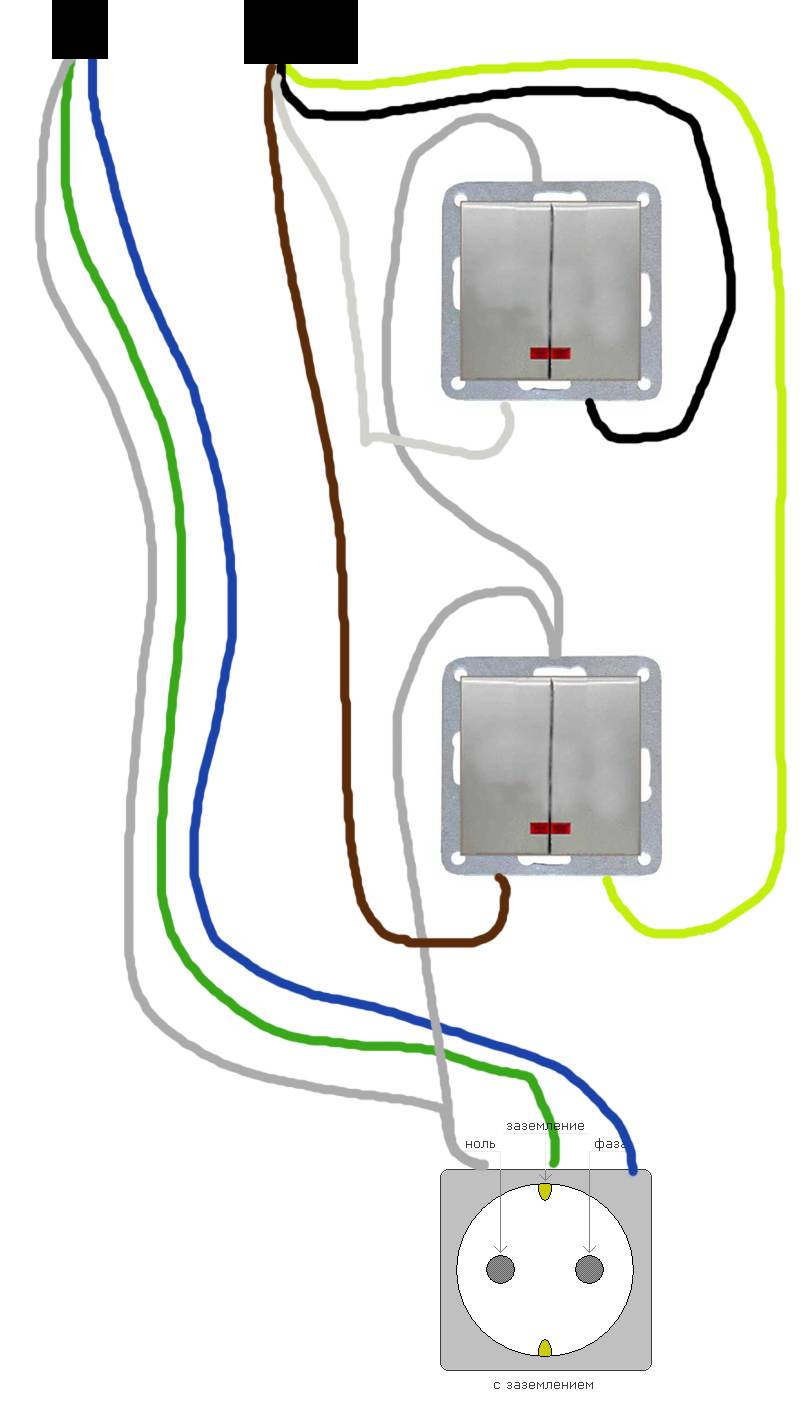

Установка двойных выключателей с розеткой
Что касается ошибки первой схемы: она не поддерживает нормы по разделению, прописанные в ПУЭ, параграф 7. Наоборот, по первой из схем цепи силовые и осветительные получились сочетаемыми, а не разделенными, как должно быть на самом деле.
Рассмотрим подробнее схему номер 2:
- Линия розетки защищена отдельно, опять же, 16-амперным электроавтоматом. А линия электропередачи на лампочки дополнительно оснащается еще и 10-амперным автоматом-защитой, но уже без УЗО.
- На розетку идет 3-жильный кабель, например, ВВнг с сечением 3х2,5 мм2. Этим же кабелем можно запитать распредкоробку и двухклавишный выключатель.
Конструкция, преимущества и недостатки
Спаренные конструкции стали особенно популярными в последние годы с развитием новых принципов оптимальной организации технологичного пространства помещений.
Ранее, пока не было необходимости объединять вместе внутри одного корпуса разные по функционалу элементы электросети, соединение проводами розетки и выключателя производилось в отдельно расположенном распределительном коробе, а сами указанные элементы «разносились» в места, которые им были предназначены по проекту.
Сейчас такое электрическое соединение возможно и оно демонстрирует определенные функциональные преимущества перед раздельным вариантом.
Среди его достоинств можно выделить следующие:
- Пара розетка-выключатель отличается более простой схемой подключения за счет отсутствия необходимости прокладывать отдельные провода к каждому потребителю.
- Соединенные в одном корпусе, они легче монтируются на любых поверхностях (каменных, деревянных, гипсокартонных, бетонных). При этом количество монтажных отверстий и канавок для проводки будет минимальным.
- Упрощается разметка места установки – ее параметры общие для обоих компонентов.
- В одном устройстве можно совмещать более дорогие и качественные изделия с компонентами более дешевыми (если, конечно, в этом есть практическая необходимость).
Есть у системы выключателя вместе с розеткой и свои недостатки. Но их так мало, что чаще всего удается вспомнить единственный существенный минус. Так, при выходе из строя даже одного из элементов, скорее всего, придется заменить весь блок.
Узнайте из этого видео, как с помощью схемы подключения можно подключить блок выключатель (комбинированный, двойной, встроенный, накладной) с розеткой в одном корпусе:
Подключение розеток шлейфом. Особенности подключения розеток шлейфом
Схемы подключение розеток шлейфом
Соединяют розетки шлейфом несколькими способами;
— радиальное подключение или подключение звездой используется при монтаже электропроводки в домах и квартирах. При таком монтаже розеток, каждая розетка подключена к распределительной коробке или к электрощиту отдельной линией и устанавливаются они в одном месте, рядом.
Этот способ характеризуется большой надежностью и безопасностью, но из-за необходимости в дополнительном кабели он считается самым затратным. Штробу для такого способа параллельного соединения можно делать одну широкую для всех кобелей. Если розетки предназначены для больших нагрузок, то необходим именно этот способ монтажа;
— кольцевая схема соединения представляет собой подключение розеток с двух сторон, то есть на кольцо. Такой вид соединения увеличивает надежность, безопасность и экономичность электропроводки. Но в нашей стране этот метод практически не используется, хотя за рубежом он достаточно популярен;
— подключение розеток шлейфом (параллельно) делают с целью снижения затрат на кабель, но в этом случае снижается надежность и безопасность электропроводки. При таком варианте подключения нужно предусмотреть чтобы суммарная мощность нагрузок потребителей шлейфа розеток не превышала допустимый ток кабеля.
Подключение розеток шлейфом
Для соединений шлейфом нужно предусмотреть, чтобы суммарная мощность нагрузок шлейфа розеток не превышала допустимый ток кабеля. Здесь допустимая нагрузка на одну розетку ниже, чем у одиночной розетки с отдельной линией или розетки подключённой по радиальному способу.
Особенности установки розеток шлейфом
Подключение розеток шлейфом имеет свои плюсы и минусы. Минусом можно читать то, что при обрыве провода в группе, не будут работать последующие розетки. При меньшем числе розеток в группе надежность их повышается. Единственным плюсом можно считать экономию и простоту монтажа электропроводки.
Подключение розеток шлейфом без разрыва заземления методом пайки
Подключение розеток шлейфом по ПУЭ должно быть без разрыва проводника PE. Заземление подключается к клеммам розетки PE только ответвлением. Это связано с тем, что при обрыве проводника заземления розетка остается без защитного заземления. Мощность группы розеток не должно быть больше 3 квт и подключается к автомату 16 А. Если нагрузка группы превышает 3 квт, тогда необходимо к каждой розетке вести отдельную линию.
Порядок монтажа ответвлений в подрозетнике
Часто подключают группу розеток к одному трехжильного кабелю и соединяют их шлейфом, то есть параллельно. При параллельном соединении не соблюдается требование непрерывности защитного заземления. Соединение шлейфом двух проводников PE на одной клемме, снижает надежность контакта.
Шлейфом соединяют все три проводника в каждой розетке (фаза, ноль и заземление). Подключение шлейфом делается в случае небольших нагрузок потребителей и при нормальных условиях эксплуатации. Также используют шлейф при необходимости скорого добавления розеток.
Подключение розеток шлейфом без разрыва защитного заземления PE методом опрессовки
При соединении шлейфом, для увеличения надежности контакта, концы жил нужно выгибать под кольцо и пропаивать. Желательно чтобы на клемме была прямоугольная шайба, для плотности контакта. Однако правильное соединение проводника заземления PE должно быть без разрыва и иметь ответвление.
Концы провода заземления соединяют опрессовкой, с выводом ответвления. Гильза после опрессовки изолируется специальным колпачком. Такое соединение заземления делают для каждой розетки в подрозетнике. Опрессовка считается самым надежным соединением и обеспечивает непрерывность провода заземления.
Ответвление снижает нагрузку на клемму. Некоторые специалисты рекомендуют использовать соединение с ответвлением и опрессовкой, не только для заземления, но и для фазного и нулевого проводника. Места для укладки ответвлений и опрессовки в современных подрозетниках достаточно. Делают соединение шлейфом при добавлении одной или двух розеток, с небольшими ремонтными работами.
Подключаем выключателя от розетки
Существует два варианта как от розетки запитать выключатель. Эти способы не отличаются принципиально, и по большому счету выбор каждого из них осуществляется, исходя из расположения непосредственно светильников.
Если светильник расположен рядом с выключателем или розеткой, то целесообразно подключить «ноль» непосредственно от последней. Если же светильник достаточно удален, то в целях экономии провода и большей эстетичности нулевой провод лучше подключить в распределительной коробке.
Подключение фазного и нулевого провода от розетки
Самым простым способом как сделать выключатель от розетки является вариант запитки и фазного, и нулевого провода непосредственно с контактов последней. Такой способ будет очень удобным при расположении светильника в непосредственной близости от выключателя.
Итак:
- Дабы сделать это своими руками, вам сначала необходимо смонтировать светильник и выключатель. Только после этого следует приступать непосредственно к подключению.
- На первом этапе снимаем напряжение с розетки. Сделать это можно групповым автоматическим выключателем для конкретной группы. Если же у вас не предусмотрено разделение на группы, то придётся снять напряжение со всей квартиры.
- На следующем этапе вскрываем розетку, к которой предстоит подключение , и проверяем отсутствие напряжения.
- Если разводка в вашей квартире или доме выполнена в соответствии с п.1.1.29 ПУЭ, то голубой провод — это нулевой провод, желто-зеленый — это защитный провод, и третий провод — фазный. Если цветовое обозначение у вас не выполнено, то кратковременно подаем напряжение для определения проводов.
- Теперь подключаем к фазному контакту розетки провод, который вторым концом крепим на вводе выключателя. На вывод выключателя подключаем провод, который подключен непосредственно к светильнику.
Схема подключения фазного и нулевого провода от розетки
- К нулевому контакту розетки крепим провод, который вторым концом крепиться к выводу светильника. Также подключаем и защитный провод к соответствующему контакту светильника.
- На этом наше подключение окончено. Теперь можно уложить провода, заизолировать токоведущие части и подать напряжение для испытания нашей схемы.
Подключение от розетки только фазного провода
Так как в выключателе размыкается только фазный провод, то иногда значительно проще взять от розетки только фазный провод. Нулевой же провод проще подключить непосредственно в ближайшей к светильнику распределительной коробке.
Благодаря этому вы не только сэкономите провода, но и во многом облегчите себе задачу прокладки провода.
- Перед тем, как от розетки провести выключатель, как и в первом варианте, следует снять напряжение с розетки. Кроме того, нам следует снять напряжение со всех проводов, проходящих в распределительной коробке, в которой предстоит подключать нулевой провод.
- Теперь вскрываем розетку и проверяем отсутствие напряжение. К фазному выводу розетки крепим провод, который так же подключается к вводу выключателя. А провод с вывода выключателя подключаем непосредственно к светильнику.
- Теперь вскрываем распределительную коробку. Определяем нулевой провод. Возможно это будет даже целая шинка с нулевыми проводами. Подключаем к ней провод, который затем подключаем к светильнику. Таким же способом подключаем защитный провод к соответствующим контактам в светильнике и в распределительной коробке.
- После укладки и изоляции проводов можно подать напряжение и испытать работоспособность нашей схемы.
Схема подключение выключателя от розетки только фазным проводом
Разновидности выключателей
Производители выпускают большое количество различных коммутаторов, они отличаются друг от друга множеством признаков. Для того, чтобы разобраться, мы рассмотрим их подробнее.
Таблица 1. Виды коммутаторов по способу соединения проводов.
Вид | Описание |
С зажимом и винтами | Для соединения контактов в таком приборе устанавливают зажим, который закрепляется на винты. Монтаж этого соединения осложняется, но зато получается качественный контакт. Конечно, со временем соединение разбалтывается, тогда придется затянуть винты. Считается, что подобный способ соединения подходит при наличии проводов из алюминия. |
Механизмы с пружинами | Это современный вариант зажима с винтами. Здесь под пружиной находится специальная пластина, которая фиксирует оголенный провод. Благодаря чему получается качественное соединение. Впрочем, это достаточно примитивный способ монтажа. Минусом конструкции является то, что провод необходимо зажать в соответствии с правилами. Иначе устройство будет неисправным. Такие выключатели совместимы с медной электропроводкой. |
Таблица 2. Типы выключателей по методу монтажа.
Тип | Описание |
Накладные | Так принято называть устройства, которые сначала накладывают на стену, а потом фиксируют. Они выглядят менее эстетично, потому что выпирают. Часто такие устройства используют при наличии наружной проводки. При этом, приборы отличаются функциональностью, простотой монтажа. |
Встроенные | Под такие выключатели заранее подготавливают проем в стене. Из-за этой особенности осложняется проведение монтажа, но в итоге устройство будет выглядеть эстетично. Только внешняя панель может немного выступать из стены. Такие устройства подходят для электропроводки скрытого типа. |
Таблица 3. Разновидности коммутаторов по способу управления.
Вид, иллюстрация | Описание |
С клавишами | Эти устройства состоят из контактов, которые находятся внутри и качающего механизма с пружиной. Первым вариантом такого прибора является механизм с шаром, который при нажатии движется. Второй вариант – подпружиненную раму, она тоже перекатывается из стороны в сторону. Такие выключатели могут иметь как одну, так и несколько клавиш. Отличаются они длительной эксплуатацией при правильном монтаже. |
Шнурового типа | На пике популярности такие устройства были в 1975 году. При этом они устанавливаются и на современные светильники различных видов. Так, из корпусной части коммутатора выходит прочный шнур, который достаточно дернуть для того чтобы включить или выключить прибор. Фиксируется этот шнурок на специальном рычаге, который взаимодействует с колодкой поворота. |
Сенсорные | Работа этих приборов происходит без механического воздействия. Для того, чтобы включить или выключить коммутатор, необходимо прикоснуться пальцем к панели, которая находится с наружной стороны. Элемент сенсора реагирует на прикосновение, благодаря чему посылает сигнал электросхеме. Этот сигнал преобразуется в особую команду. |
С дистанционным управлением | Такое устройство предполагает возможность управления осветительным прибором на расстоянии. Происходит это благодаря наличию специального пульта. Коммутатор в данном случае выполняет функцию приемника. Пульт представляет собой вид небольшого брелока из пластика. Расстояние его работоспособности будет зависеть еще от материалов, из которых изготовлены перекрытия. Тем не менее, сигнал поступает даже на расстоянии 18 метров. |
Со встроенным датчиком | Как правило, эти устройства реагируют на определенные изменения вокруг. Чаще всего это движение массивного объекта, из-за чего к контролеру поступает сигнал. Это программируемые выключатели. Поэтому пользователь может самостоятельно решить, при каких обстоятельствах устройство будет включаться. |
Основные выводы
Соединить розетку с выключателем можно для различных целей и разными способами:
- Независимо в одном корпусе для удобного использования, когда в одном месте источник питания электроприборов и выключающий механизм для люстры.
- В коммутируемом модуле для подключения переноски с лампочкой, обогревателем или инструментом.
- Выключатель питается от контактов розетки, когда светильник расположен рядом, а вести для него проводку отдельно невыгодно.
- Розетка подключается от выключателя временно вместо одно-, или постоянно от двухклавишного механизма с обязательной переброской контактов в распредкоробке.
Главное при этом не только правильно соединить все контакты, но обеспечить безопасную их эксплуатацию в дальнейшем. Поэтому при выборе схемы и проводников для подключения розетки, выключателя и лампочек нужно грамотно подбирать провод по площади сечения. Также нельзя забывать о личной безопасности мастера и всегда проверять перед работой наличие напряжение в сети с помощью измерительного инструмента.
Электрическая проводка любого помещения, будь то огромный загородный дом или небольшая хозяйственная постройка (подвал, гараж, дачный домик), включает в себя основные три элемента – выключатель, розетку и лампочку. Пока они остаются актуальными всегда и везде. При ремонтах, стройках или перепланировках вы обязательно с ними столкнётесь. Поэтому не лишними будут элементарные знания электротехники – что собою представляет схема подключения выключателя и розетки, как она работает и какие для её монтажа потребуются материалы и инструменты?
Ниже представлены подробные пошаговые инструкции, при руководстве которыми монтаж розеток и выключателей своими руками будет под силу даже не слишком опытному электрику.
