Устройство и принцип работы

Контакторы электромагнитные

Контактор – это двухпозиционный электромагнитный прибор, управление которым производится с помощью вспомогательной цепи электрического тока проходящего через катушки контактора. Во время прохождения электрического тока к сердечнику притягивается якорь, и группа контактов замыкается

В нормальном состоянии контакты в таком устройстве всегда разомкнуты – это важное правило для электробезопасности и удобства использования

Если говорить простыми словами контактор – это выключатель при подаче напряжения на который его контакты замыкаются, и нагрузка включается, а при отсутствии напряжения на контакторе – он размыкает электрическую цепь.

Конструктивно этот электромагнитный выключатель состоит из системы блок-контактов, дугогасительной, контактной и электромагнитной систем.

Контакторы электромагнитные

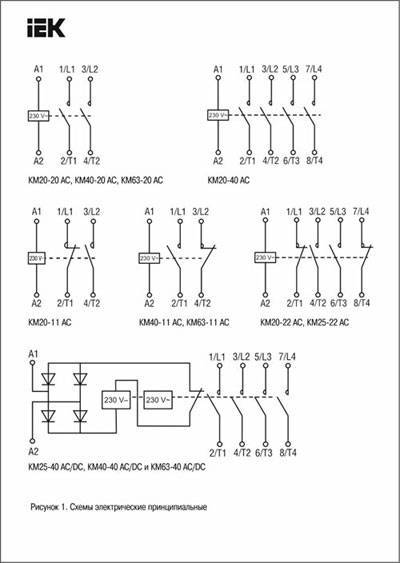

Для тех, кто знаком с электрическими схемами и принципами работы выключателей данные схемы будут понятны. На катушку А1 – А2 подается вспомогательное напряжение, при этом для создания механического усилия и замыкания контактов втягивается соленоид и включает те контакты, которые необходимо. В зависимости от типа контактора и его конструкции он может включать как одну группу контактов, так и несколько одновременно или в определенной последовательности. Для того чтобы безопасно и быстро размыкать контактор в его конструкции присутствует пружина, посредством которой контакты, при отсутствии напряжения, мгновенно размыкаются.

Несмотря на то, что с виду этот прибор кажется очень сложным, а во многих случаях (при управлении силовыми линиями до 600В и токами до 1600А) большим по размерам в его конструкции все достаточно просто:

  • группа контактов, выполненная из высококачественной меди;
  • корпус из диэлектрических материалов;
  • соединенная с электромагнитом напрямую контактная планка;
  • электромагнитная катушка;
  • дугогасительные элементы, которые необходимы при управлении большими токами.

Управление контактором производится с помощью вспомогательной цепи, напряжение которой должно быть ниже величины напряжения рабочего тока и может соответствовать 24, 42, 110, 220 или 380 В.

Нормально открытые и закрытые контакты

Первая цифра обозначения – это порядковый номер контакта. А вторая цифра – это функция контакта.

Например, сверху можно увидеть надписи 13-21. Снизу 14-22.

То есть, первые цифры 1-2 это порядковый номер контакта. Слева идет один вспомогательный контакт, справа второй.

А вторая цифра – это функция. Число 1-2 – это общий провод или часть нормально закрытого контакта цепи.

Число 3-4 это часть нормально открытого контакта. То есть по номерам, не раскручивая и не прозванивая механизм, не изучая его схему в паспорте, можно сразу понять, что 13-14 является нормально открытым контактом №1 (NO – normal open).

А 21-22 – нормально закрытый контакт №2 (NC – normal closed).

Все другие привычные нам электромагнитные реле, имеют такую же маркировку, облегчающую визуальное понимание функциональности устройства. Вот пример другого реле и обозначение его контактов.

Вам не нужно искать документацию на него, чтобы понять как здесь подключаться или какую функцию несет тот или иной винтовой зажим.

На корпусе также обязательно прописывается напряжение катушки, которая управляет пускателем.

Буква М7 (или другая) – это определение типа катушки в заказном номере.

Например, если у вас в контакторе марки LC1D25 сгорит катушка, вам достаточно будет при заказе указать напряжение и ее номер М7. Вы точно будете знать, что придет именно то изделие, и того размера, которое необходимо.

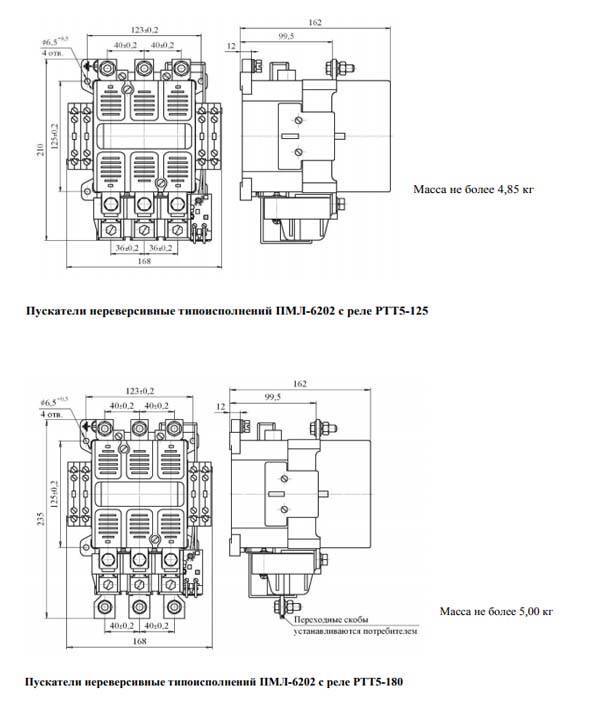

Еще один важный момент, на который стоит обратить внимание – это возможность использования разных типов проводов в клеммах. Если площадки будут медными, это означает, что применять алюминиевые провода недопустимо. . Сечение и типы подключаемых проводов указываются в технической документации

Сечение и типы подключаемых проводов указываются в технической документации.

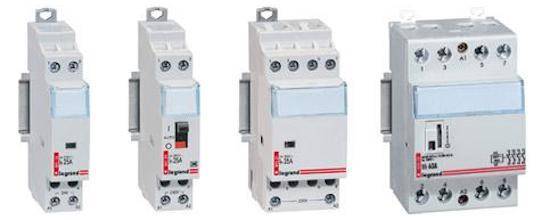

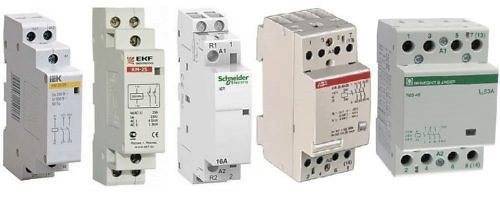

Обычный модульный контактор

С помощью обычного модульного контактора организуется дистанционное управление электрическими потребителями посредством радио или Wi-Fi-канала связи. Система умного дома способна учитывать множество задаваемых параметров.

Например, через «умный» термометр возможно организовать управление электрическими обогревателями без участия человека. При снижении температуры воздуха в помещении термометр выдаст контактору команду на включение розетки, к которой подключен обогреватель. При достижении заданной температуры розетка автоматически обесточится. При этом контактор будет установлен в электрическом щите, то есть внешне такая система ничем не отличается от обычной.

Схема управления освещением с применением контактора Источник Rusenergetics.ru

При необходимости, через дистанционный контактор подключается газовый котел. Это позволит сэкономить средства, ведь газовый котел с GSM-управлением стоит гораздо дороже обычного. При необходимости контактор можно включить из любой географической точки, газовый котёл начнёт работать, а к приезду хозяина дом хорошо прогреется.

Перед другими моделями модульный контактор имеет ряд преимуществ:

  • Бесшумность. Коммутация происходит посредством небольшого реле, издающего тихий щелчок. Более дорогие модели оснащены твердотельными реле, вовсе не издающими звуков.
  • Простой монтаж. Большинство контакторов возможно закрепить на din-рейке, которой оснащены все электрические щиты.
  • Высокая универсальность. В продаже имеются контакторы с любым номинальным током, напряжением и количеством контактов. Некоторые из них имеют диодный мост, что позволяет подключить к контактору потребители постоянного тока.
  • Высокая надежность. Контакторы имеют большой запас прочности, а многие модели оснащены системами гашения помех, защищая дорогостоящее оборудование, подключенное к нему.

Внешний вид устаревшей модели контактора, ранее бывшей популярной в СССР Источник Electricremont.ru

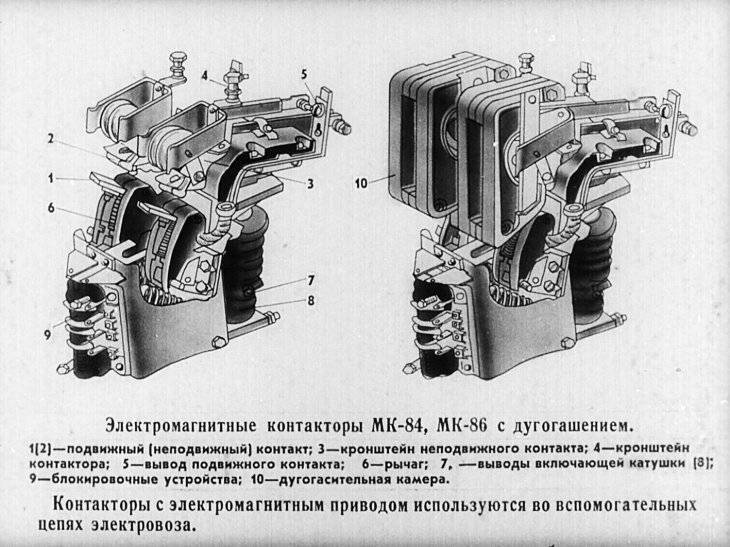

Конструкция контактора

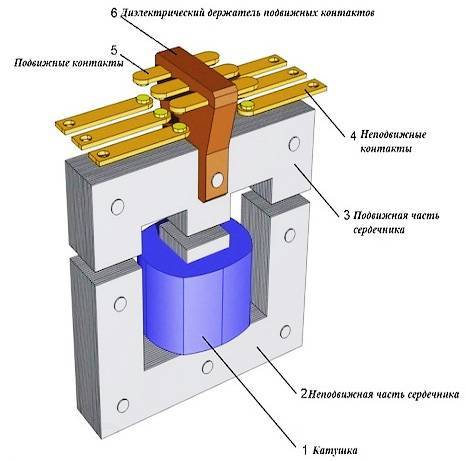

Чтобы понимать принцип действия контактора, необходимо изучить его строение. Ведь сам аппарат состоит из нескольких частей. Начнем с катушки. Она нужна для создания магнитного тока. Если катушка ещё и дроссель, тогда она обеспечивает движущие силы для работы приборов. Чтобы не произошло неполадок, стоит проверить напряжение новой катушки.

Контакторы электромагнитные

При замене следует проверить несколько важных пунктов. Такие как отсутствие касания подвижных деталей и отсутствие воздушного зазора при соприкосновении якоря и сердечника. Следующая деталь – контактная пружина. Поддерживает фиксированное натяжение контактов. После стыковки контактов происходит перекат подвижного на неподвижный. При этом случается разрушение оксидных пленок и различных химических соединений, появляющиеся на поверхности контактов. Если при передвижении контактов подвижный оказывается на неподвижном, то это называется предварительным натяжением контактной пружины. Это помогает снизить вибрацию одного контакта на другой.

Следующая часть модульного контактора – подвижная. Состоит она из контактов, которые передвигаются и создают работу. И еще одна часть аппарата – это замыкающиеся контакты. Как раз на них и перемещаются подвижные контакты с целью создания работы. Последние две части можно объединить одним словосочетанием – контактная система. Ведь, по сути, отличаются части немногим, но вместе создают определенную силу. Следует учесть, что присоединены они к якорю, но находятся в разных местах, потому что подвижные будут на траверсе, а неподвижные, на корпусе.

Популярные статьи  Программируемые логические контроллеры

Когда контакты не соприкасаются и тока в них нет, то это называют «состояние покоя». При подаче напряжения на катушку создаётся электромагнитное поле, которое создаёт ЭДС, электродвижущую силу. Силовые контакты на ЭДС притягивают сердечник. В случае если подача напряжения будет прекращена, то электромагнитное поле пропадет и якоря (сердечники) не будут удерживаться. При этом с помощью пружины все контакты вернутся в исходное положение, размыкая цепи. В этом и заключается основной принцип работы контактора. Более подробно рассмотреть, как работает аппарат и из чего он состоит, вы можете на видео ниже:

Устройство и схема работы

Теперь мы можем сказать, что модульные контакты (как и другие контакторы или же пускатели) работают при подаче или отключения напряжения на электромагнитной катушке. Инструкция по подключению и эксплуатации довольно проста и не заставит вас долго возиться с ней, потому что при использовании вы легко освоите принцип действия аппарата.

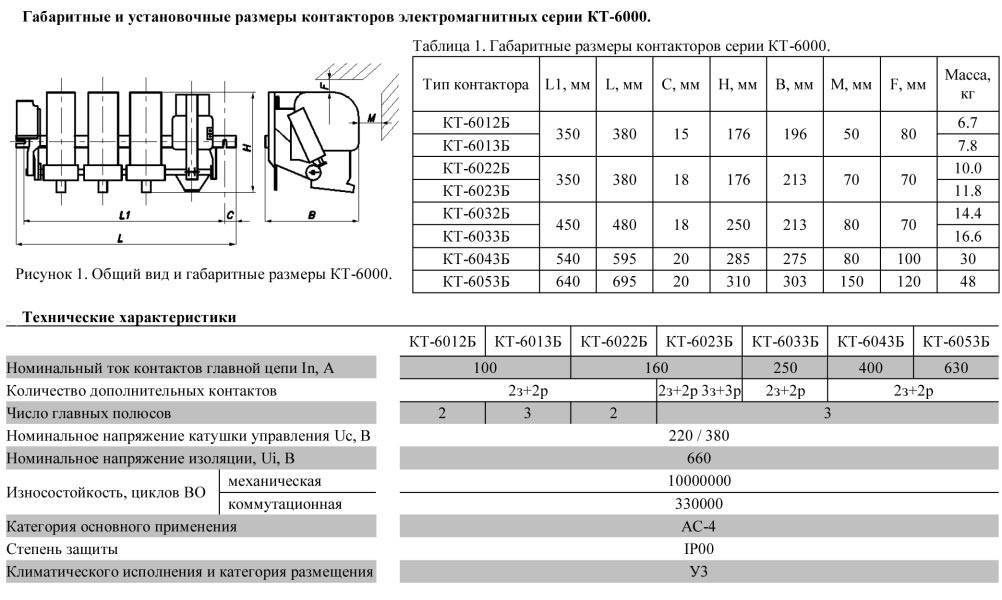

Как правильно выбрать контактор?

Контактор выполняет простую и понятную функцию — смыкание и размыкание электрической цепи. Но использоваться этот функционал может абсолютно для разных целей — от включения освещения до управления мощными промышленными электродвигателями. Соответственно, требования к самому контактору в зависимости от назначения будут различаться. Но все же есть общие критерии, которые помогут правильно выбрать контактор.

Номинальный ток и напряжение. Прежде всего, необходимо учитывать допустимую нагрузку. Для этого высчитываются расчетные параметры тока в коммутируемой цепи. И уже в зависимости от них подбирается контактор на соответствующие номинальные токи. При этом номинальный ток контактора должен быть выше расчетных параметров. То есть в ситуации, когда расчетный ток приближен к номинальному току контактора, необходимо брать контактор с характеристиками на порядок выше. Это позволит избежать сокращения количества срабатываний.

Также при выборе нельзя забывать о способности контактора переносить пусковые токи. Особенно если контактор используется в качестве пускового органа для мощных промышленных двигателей, где пусковые токи могут превышать номинальные в десять раз. Для этого контакторы различаются по категории применения (обозначение AC и номер категории).

Что касается напряжения, то здесь нужно обращать внимание, прежде всего, на напряжение электромагнитной катушки. Как правило, оно будет меньше напряжения коммутируемой цепи, но может быть и равно ему. Разумеется, удобнее всего использовать контакторы с напряжением катушки равным коммутируемой нагрузке

По этой причине распространены контакторы с катушками на 220 или 380 вольт. Но если в схемах управления используются реле, датчики и другие элементы, рассчитанные на меньшее напряжение, то выбирать контактор придется с соответствующим напряжением катушки

Разумеется, удобнее всего использовать контакторы с напряжением катушки равным коммутируемой нагрузке. По этой причине распространены контакторы с катушками на 220 или 380 вольт. Но если в схемах управления используются реле, датчики и другие элементы, рассчитанные на меньшее напряжение, то выбирать контактор придется с соответствующим напряжением катушки.

Коммутационная и механическая износостойкость. Хороший контактор должен обеспечивать не только частое переключение за конкретный отрезок времени, но и определенное количество срабатываний за весь период эксплуатации. За это отвечает такая характеристика контактора как износостойкость. По коммутационной износостойкости устройство относится к одному из трех классов — А, Б, В. Отношение к тому или иному классу определяет гарантированное количество циклов включения/отключения. При этом класс «В» — самый низкий, а класс «А» — самый высокий. Механическая износостойкость тоже гарантирует определенное количество циклов срабатывания без ремонта или замены отдельных деталей. При этом расчет механической износостойкости учитывает количество циклов включения и отключения без нагрузки. Поэтому выбирать контактор по параметрам износостойкости лучше с небольшим запасом.

Количество полюсов. Обычно в трехфазных сетях используют контакторы с тремя рабочими полюсами и одним дополнительным. Последний из них используется в качестве блокировочного контакта, чтобы зафиксировать позицию во включенном состоянии. Но в целом количество полюсов может варьироваться от одного до пяти. Все зависит от того, для какого тока (постоянный/переменный) и какого количества фаз (одна/три) предназначен контактор. Также возможно увеличение количества дополнительных контактов за счет специальных приставок. Это позволяет использовать контактор в более сложных процессах и схемах.

Степень защиты. Выбор климатического исполнения контактора во многом будет зависеть от условий эксплуатации. Если предполагается поместить контактор в защищенный электрошкаф, то будет достаточно степени защиты IP20 или даже меньше. Но в неблагоприятных условиях контактор должен обладать степенью защиты IP54 или IP65. Например, это касается промышленных помещений с высоким уровнем запыленности и влажности.

Помимо защиты от влаги и пыли неплохо было бы дополнить контактор защитой от перегрузок. Ведь в базовом варианте исполнения контактор, как правило, такой защитой не обладает. В этом случае стоит задуматься об использовании модуля защиты с тепловым реле. Впрочем, такое решение не является обязательным. В основном это касается контакторов, которые управляют включением мощных электродвигателей.

Контактор: принцип работы и правила выбора

16.01.2017

Контактор – электромагнитное устройство, совершающее частые коммутации (включения и выключения) в электроцепях большой мощности. Можно сказать точно, работа у контакторов напряженная и ответственная. Коммутации происходят с частотой от нескольких десятков до нескольких тысяч раз в час, что требует от контакторов высокой механической и электрической выносливости.

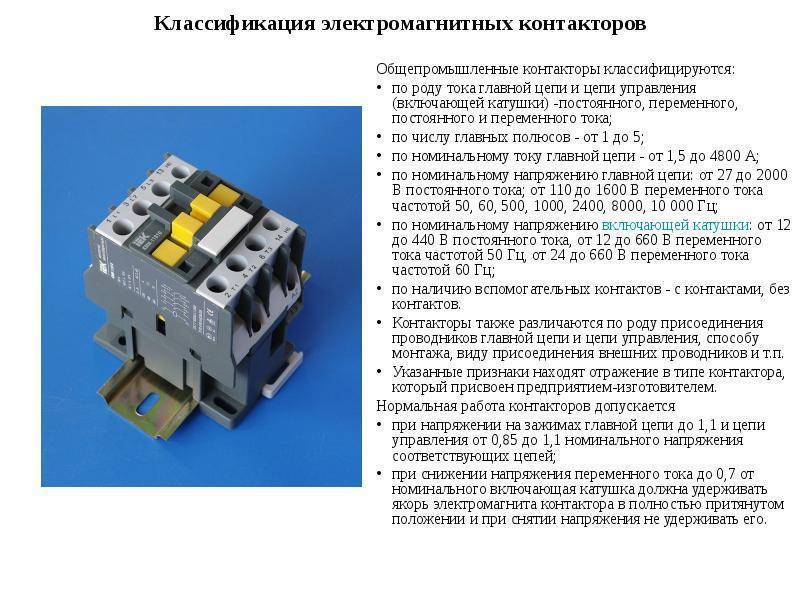

Контакторы классифицируют:

  • по количеству полюсов (от 1 до пяти);
  • по типу тока в электрической сети (постоянный или переменный, а иногда и оба сразу)
  • по номинальному току главной цепи (контакторы работают с током силой от 1,5 до 4800 А);
  • по номинальному напряжению в главной сети и вращающей катушке;
  • по наличию или отсутствию дополнительных контактов.

Плюс ко всему, контакторы отличаются соединением проводников и методом установки. Полезным будет знать, что они изготавливаются с учетом климатических условий, температурных режимов, а также места и условий монтажа. Стоит отметить, что контакторы работают только с номинальным током.

При возникновении аварийной ситуации, например коротком замыкании, контактор не сможет отключить сеть. Для аварийных ситуаций (замыкание, перегрузки) устанавливают автоматический выключатель. Работа с не номинальными показателями значительно сократит срок эксплуатации устройства.

Конструкция контактора

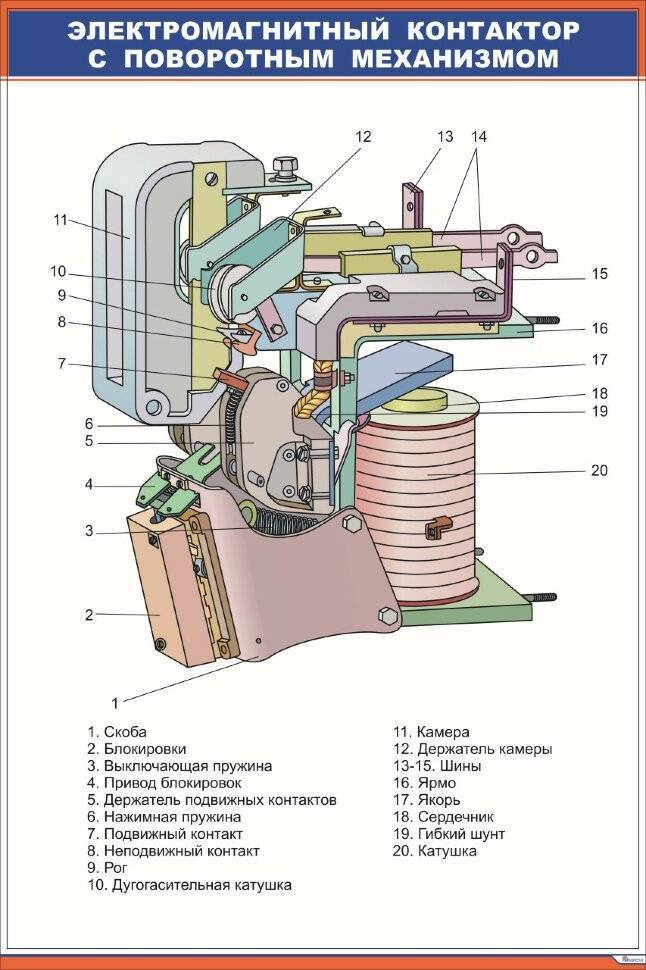

Независимо от типа контактора, его основная конструкция остается неизменной. Это контактная, электромагнитная и дугогасительная системы, вспомогательные контакты, и возвратная пружина.

Контактная система представляет собой группу контактов, которые производят смыкание и размыкание электрической силовой цепи. В свою очередь контакты бывают двух видов: рычажные – для работы в поворотной системе, и мостиковые – для работы в прямоходной системе.

Популярные статьи  система отопления частного дома с электрическим котлом

Дугогасительная система отвечает за гашение дуги, возникающей при переключении главных контактов. Дуга гасится поперечным магнитным полем, которое образуется в специальных камерах с продольными отверстиями. Магнитное поле создается последовательным подключением катушки к контактам.

Электромагнитная система производит удаленное включение и выключение устройства. Она состоит их якоря, сердечника, катушки и крепежных элементов.Когда на катушку поступает напряжение, якорь притягивается к сердечнику меняя при этом положение контактов, а контакты в свою очередь разрывают цепь.

Но конструкция напрямую зависит от типа тока, поэтому может немного различаться. В первом случае, система производит подключение и удержание якоря автоматически. Во втором – электромагнитная система может производить только включение (после включения якорь поддерживается в нужном положении с помощью защелки).

Вспомогательные контакты переключают ток в управляющей и блокировочной цепях. Как правило, они рассчитаны на напряжение не больше 20 Ампер, а на отключение не больше 5 Ампер. Вспомогательные контакты относятся к мостиковым, поэтому способны замыкать и размыкать цепь. Отключение контактора производится возвратной пружиной, в тот момент, когда с катушки снимается напряжение.

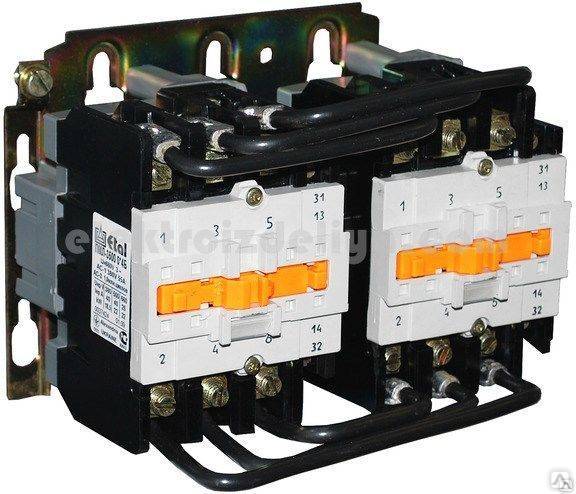

На контакторы возможно установление дополнительных модулей, что расширяет его возможности, упрощает монтаж и дальнейшую эксплуатацию. К примеру, если установить на него модуль задержки, получится контактор с задержкой. Если на 2 контактора установить модуль механической блокировки, получится обратимый контактор. Обычно они выпускаются без корпуса, и устанавливаются внутрь специальных ящиков, которые оберегают их от воздействия окружающей среды и человека.

Где применяются контакторы?

Контакторы широко применяются в управлении мощными электродвигателями (электровозы, паровозы, трамваи и троллейбусы), лифтами зданий, подъемными кранами, отопительными насосами, в общем теми устройствами, где необходимо совершать частые переключения токов высокой мощности.

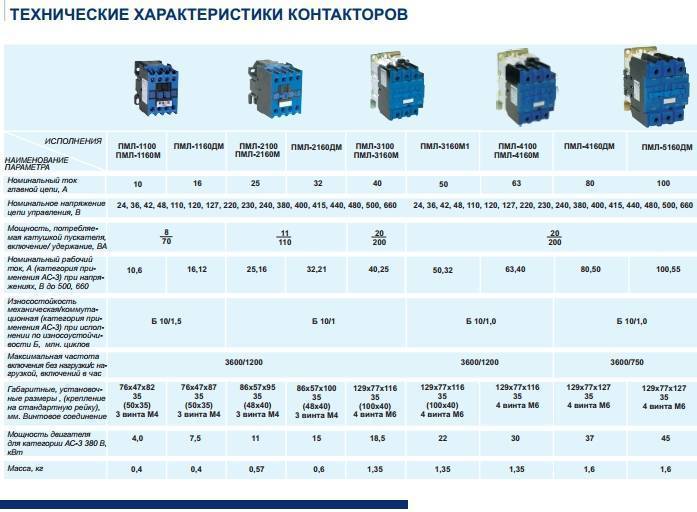

Выбирая контактор следует руководствоваться следующими критериями:

  • требуемой задачей, а также областью эксплуатации;
  • механической и электрической выносливостью;
  • количеством главных контактов;
  • типом тока (постоянный или переменный)
  • номинальными значениями тока и напряжения;
  • климатическими условиями;
  • температурными режимами;
  • режимом работы.

Контактор, выбранный согласно критериям, прослужит долго и верно, а риск возникновения опасных ситуаций сойдет до минимума.

Торговая сеть “Планета Электрика” обладает широким ассортиментом низковольтного оборудования, в число которых входит большое количество различных моделей контакторов.

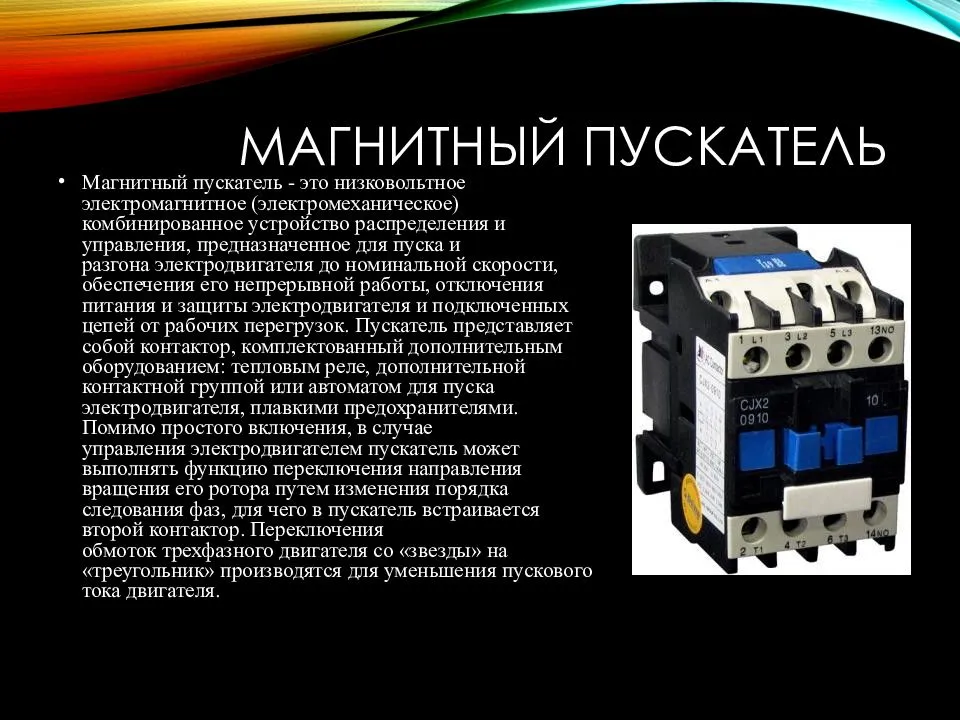

Принцип действия контакторов

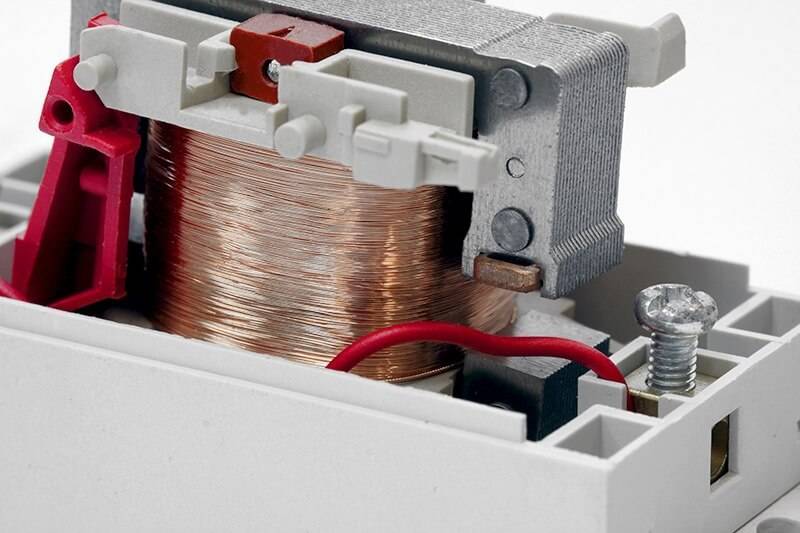

Основной деталью контактора, которая сразу же бросается в глаза, является катушка с проводами. Изнутри у нее располагается сердечник, соединенный механически с контактами. Данные элементы осуществляют замыкание или размыкание электрической цепи, создавая течение или, наоборот, прекращая движение тока. Медная или стальная каркасная оболочка придает катушке необходимую жесткость и способствует более эффективному остыванию деталей прибора.

Принцип работы контактора заключает в себе определенные действия противоположного характера. После поступления на катушку напряжения, возникает магнитное поле, под влиянием которого сердечник начинает движение снизу-вверх. В результате, происходит замыкающее соединение цепи и возникновение тока, приводящего в движение подключенное электрооборудование. Когда движение электричества прекращается, сердечник, под воздействием пружинной системы, возвращается к своему начальному состоянию. В результате, цепь размыкается и электрооборудование выключается.Контакторы электромагнитные Функция включения-выключения контакторного устройства состоит в действии специального кнопочного мини-аппарата с кнопками ПУСК (черного цвета) и СТОП (красного цвета). При надавливании на каждую из них контакты, соответственно, замыкаются и размыкаются. Потенциал поступает на катушку и происходит замыкание силовых контактов. Они остаются во включенном состоянии даже после возврата пусковой кнопки в первоначальное состояние. Эта функция осуществляется с помощью вспомогательных блок-контактов.

Принцип действия контактора заключается еще и в действии коммутационной схемы, где участвуют две цепи. Первая из них – управляющая, передающая питание на катушку. После замыкания контактов в действие вступает высоковольтная цепь, ток в которой намного выше, чем в управляющей схеме.

Компоненты и составляющие коммутационного устройства

Существуют устройства с другими разновидностями приводов – гидравлические и пневматические. Тем не менее, электромагнитные контакторы являются основными, поскольку они более универсальны, эффективны и устойчивы к износу.

Действие устройств электромагнитного типа осуществляется благодаря взаимодействию всех узлов, деталей и компонентов, составляющих цельный прибор.

Контакторы электромагнитные

Каждый контактор переменного и постоянного тока состоит из:

  • Главные (основные) контакты. Замыкают и размыкают цепь высокого напряжения и способны в течение длительного времени работать под воздействием тока с установленным номиналом. Контактные группы выдерживают циклы включений-выключений в больших количествах и с высокой частотой. Когда контакты принимают нормальное положение, через втягивающую катушку перестает поступать ток, а механические защелки переходят в свободное состояние. Конструкция основной контактной группы может быть рычажной, с двигающейся системой поворотов, или мостиковой – с прямым ходом.
  • В устройство контактора входит камера для гашения электрической дуги. Используется в устройствах постоянного тока. Конструкция данного элемента имеет щели, расположенные продольно, а непосредственное гашение осуществляется действием поперечных магнитных полей. Возбуждение таких полей осуществляется при помощи дугогасительной катушки, подключаемая в последовательную цепь вместе с контактами.
  • Система гашения дуги. Ее использует контактор переменного тока. С ее участием гасится электрическая дуга, возникающая в момент, когда размыкаются основные контакты. Конфигурация данной конструкции и методы гашения выбираются по рабочему режиму и параметрам тока в конкретной цепи. Внутри камеры устанавливается специальная решетчатая конструкция, при попадании на которую большая дуга разделяется на несколько небольших осколков и полностью гаснет при переходе тока через нулевую отметку.
  • Детали, используемые в электромагнитной схеме. Сюда входят магнитный сердечник, якорь и катушка, а также крепежные материалы. Такая схема позволяет управлять прибором на расстоянии, включать и отключать цепь. Ее можно настроить на выполнение определенных операций – включать якорь и удерживать его во включенном состоянии, или всего лишь включать якорь. Для поддержки замкнутого положения существует специальная защелка. Обесточивание катушки и полное выключение контактора производится собственным весом всей системы, но, как правило, для этой цели используются конструкции, состоящие из отключающих пружин.
  • Дополнительные контакты (вспомогательные). Предназначены для коммутаций в цепях, управляющих прибором, и на участках с блокирующей и сигнальной функцией. Через эти контакты ток может проходить достаточно долго, но не выше 20 А, а выключение происходит при силе тока не выше 5 А. Контакты могут быть замыкающего и размыкающего действия, многие из них имеют мостиковую конструкцию.

Компоненты и составляющие коммутационного устройства

Существуют устройства с другими разновидностями приводов – гидравлические и пневматические. Тем не менее, электромагнитные контакторы являются основными, поскольку они более универсальны, эффективны и устойчивы к износу.

Действие устройств электромагнитного типа осуществляется благодаря взаимодействию всех узлов, деталей и компонентов, составляющих цельный прибор.

Каждый контактор переменного и постоянного тока состоит из:

  • Главные (основные) контакты. Замыкают и размыкают цепь высокого напряжения и способны в течение длительного времени работать под воздействием тока с установленным номиналом. Контактные группы выдерживают циклы включений-выключений в больших количествах и с высокой частотой. Когда контакты принимают нормальное положение, через втягивающую катушку перестает поступать ток, а механические защелки переходят в свободное состояние. Конструкция основной контактной группы может быть рычажной, с двигающейся системой поворотов, или мостиковой – с прямым ходом.
  • В устройство контактора входит камера для гашения электрической дуги. Используется в устройствах постоянного тока. Конструкция данного элемента имеет щели, расположенные продольно, а непосредственное гашение осуществляется действием поперечных магнитных полей. Возбуждение таких полей осуществляется при помощи дугогасительной катушки, подключаемая в последовательную цепь вместе с контактами.
  • Система гашения дуги. Ее использует контактор переменного тока. С ее участием гасится электрическая дуга, возникающая в момент, когда размыкаются основные контакты. Конфигурация данной конструкции и методы гашения выбираются по рабочему режиму и параметрам тока в конкретной цепи. Внутри камеры устанавливается специальная решетчатая конструкция, при попадании на которую большая дуга разделяется на несколько небольших осколков и полностью гаснет при переходе тока через нулевую отметку.
  • Детали, используемые в электромагнитной схеме. Сюда входят магнитный сердечник, якорь и катушка, а также крепежные материалы. Такая схема позволяет управлять прибором на расстоянии, включать и отключать цепь. Ее можно настроить на выполнение определенных операций – включать якорь и удерживать его во включенном состоянии, или всего лишь включать якорь. Для поддержки замкнутого положения существует специальная защелка. Обесточивание катушки и полное выключение контактора производится собственным весом всей системы, но, как правило, для этой цели используются конструкции, состоящие из отключающих пружин.
  • Дополнительные контакты (вспомогательные). Предназначены для коммутаций в цепях, управляющих прибором, и на участках с блокирующей и сигнальной функцией. Через эти контакты ток может проходить достаточно долго, но не выше 20 А, а выключение происходит при силе тока не выше 5 А. Контакты могут быть замыкающего и размыкающего действия, многие из них имеют мостиковую конструкцию.
Популярные статьи  Межвитковое замыкание обмотки статора

Общие внешние данные любого контактора переменного тока и постоянного, в целом будут одинаковыми для всех подобных систем. Основные отличия заключаются в разном количестве контактов, катушек и других элементов, установленных в автоматические выключатели.

Принцип действия контакторов

Основной деталью контактора, которая сразу же бросается в глаза, является катушка с проводами. Изнутри у нее располагается сердечник, соединенный механически с контактами. Данные элементы осуществляют замыкание или размыкание электрической цепи, создавая течение или, наоборот, прекращая движение тока. Медная или стальная каркасная оболочка придает катушке необходимую жесткость и способствует более эффективному остыванию деталей прибора.

Принцип работы контактора заключает в себе определенные действия противоположного характера. После поступления на катушку напряжения, возникает магнитное поле, под влиянием которого сердечник начинает движение снизу-вверх. В результате, происходит замыкающее соединение цепи и возникновение тока, приводящего в движение подключенное электрооборудование. Когда движение электричества прекращается, сердечник, под воздействием пружинной системы, возвращается к своему начальному состоянию. В результате, цепь размыкается и электрооборудование выключается.

Контакторы электромагнитные

Функция включения-выключения контакторного устройства состоит в действии специального кнопочного мини-аппарата с кнопками ПУСК (черного цвета) и СТОП (красного цвета). При надавливании на каждую из них контакты, соответственно, замыкаются и размыкаются. Потенциал поступает на катушку и происходит замыкание силовых контактов. Они остаются во включенном состоянии даже после возврата пусковой кнопки в первоначальное состояние. Эта функция осуществляется с помощью вспомогательных блок-контактов.

Принцип действия контактора заключается еще и в действии коммутационной схемы, где участвуют две цепи. Первая из них – управляющая, передающая питание на катушку. После замыкания контактов в действие вступает высоковольтная цепь, ток в которой намного выше, чем в управляющей схеме.

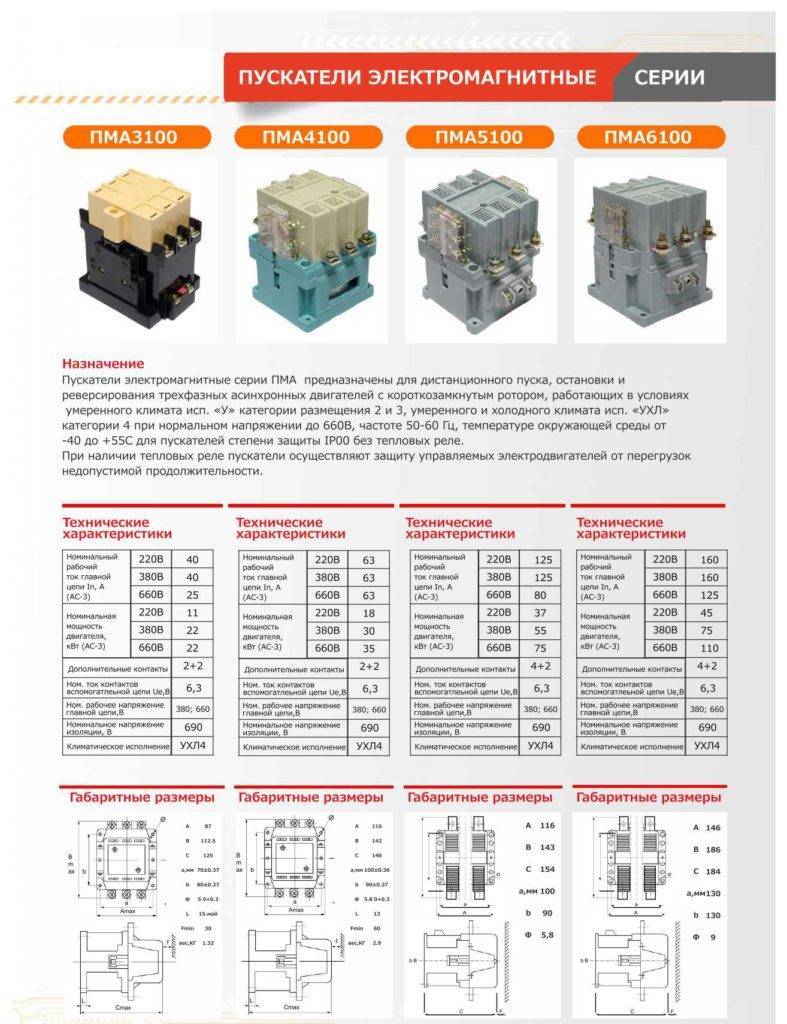

Классификация контакторных устройств

Существуют различные типы контакторов, отличающихся друг от друга по различным показателям. Среди них можно выделить следующие параметры.

Контакторы электромагнитные

В первую очередь, они классифицируются по назначению. Сюда входят следующие виды и категории:

  1. Приборы для дистанционной коммутации. Большинство из них работает под ручным управлением оператора, используя кнопки или выключатели. В нужное время подается сигнал, и устройство приводится в действие. В другом способе несколько контакторов соединяются в общую автоматизированную систему питания, в которой для подачи команд используется электронная схема. На случай аварийной ситуации предусмотрена система защиты, размыкающая контакты.
  2. Включение мощного электрооборудования при помощи слаботочных линий. Возникает вопрос, для чего нужен контактор в таких случаях? Не лучше ли воспользоваться традиционной кнопкой? Это, конечно, можно сделать, но тогда понадобится очень массивная и громоздкая аппаратура, а сам процесс включения потребует значительных усилий. То же самое касается и выключения. Поэтому для этих целей используются компактные слаботочные устройства, позволяющие с высокой частотой выполнять циклы включения-выключения. Таким образом, слабый ток подается на катушку, а уже потом осуществляется запуск мощного электродвигателя.

Каждый контактор модульный разделяется по типу привода его в действие. В этом случае также можно отметить различные варианты:

  • Электромагнитный привод считается основным, именно он заложен в принципе действия большинства устройств. При подаче напряжения происходит включение, а при отсутствии напряжения прибор отключается. После полного отключения, включение нужно выполнять повторно, что обеспечивает дополнительную безопасность при работе с электроустановками.
  • Контактная группа может быть приведена в движение с помощью пневматических устройств. Такая система, предназначенная для коммутации, не требует электромагнитного привода. Управляющая команда подается импульсом высокого давления. Подобные системы применяются для локомотивов железных дорог, и других установках с пневматикой.

Контакторы электромагнитные

Любой контактор модульный КМ в зависимости от модификации, может быть смонтирован разными способами:

  • Специализированные устройства, в том числе и без корпусов, не имеют каких-либо дизайнерских ограничений и устанавливаются исключительно с позиций нормальной функциональности и безопасной эксплуатации.
  • Существуют конструкции, создаваемые в индивидуальном порядке под конкретную электроустановку. Они не подходят для бытовых условий, поскольку размещаются в специально отведенных местах.
  • При стандартном монтаже модульный контактор и его подключение осуществляются на ДИН-рейку в щитке, вместе с другими устройствами.

Существуют различия и в соответствии с номинальным напряжением основной цепи. В этом случае контактор КМ может входить в группу устройств, работающих с напряжением 220 и 440 вольт или в группу с напряжением 380 и 660 В. Прибор, бывает однополюсный, а также двухполюсный и с большим количеством полюсов – до 5 единиц.
