Вакуумный контактор: виды, характеристики, маркировка

Содержание

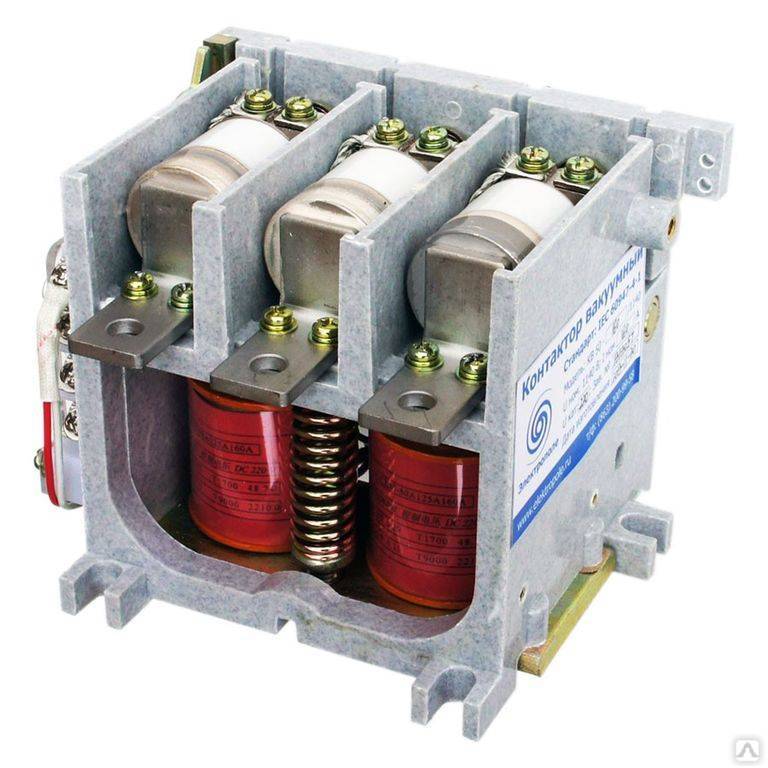

Технические особенности вакуумных контакторов

Вакуумные контакторы имеют схожую структуру, отличаясь наличием:

  • вакуумной камеры, отвечающей за переключение контактов;
  • устройства управления;
  • входных и выходных клемм.

Многие контакторы оснащены электромагнитным устройством управления. Применение в конструкции вакуумного контактора электромагнитных механизмов ликвидирует возможность чрезмерного разбалтывания подвижных элементов, позволяет оператору контролировать функционирование устройства дистанционно. Также с управлением контактора удачно справляется автомат. Самые распространенные вакуумные контакторы – трехкамерные, ввиду распространения сетей переменного тока трехфазного типа.

Основные параметры, характеризующие устройство:

  • рабочее напряжение;
  • количество рабочих циклов;
  • максимально допустимый коммутационный ток.

Дополнительные:

  • напряжение управляющего электромагнита;
  • ток управляющего электромагнита;
  • скорость коммутации.

Области применения

Среди лидеров в сфере производства предохранительного электрооборудования и средств автоматизации компания компания Schneider Electric заслуженно считается одной из самых надёжных и прогрессивных. Модульные контакторы широко применяются в промышленном производстве, торговле и в быту.

Данный тип электрооборудования наиболее востребован при энергообеспечении и монтаже:

  1. — вентиляционных систем и систем кондиционирования;
  2. — осветительных систем;
  3. — задвижек;
  4. — автоматических ворот, дверей и т.д.

Все магнитные контакторы можно поделить на две категории, различающиеся по своим конструктивным особенностям и возможностям:

  1. — реверсивные;
  2. — нереверсивные.

Основные разновидности и модификация

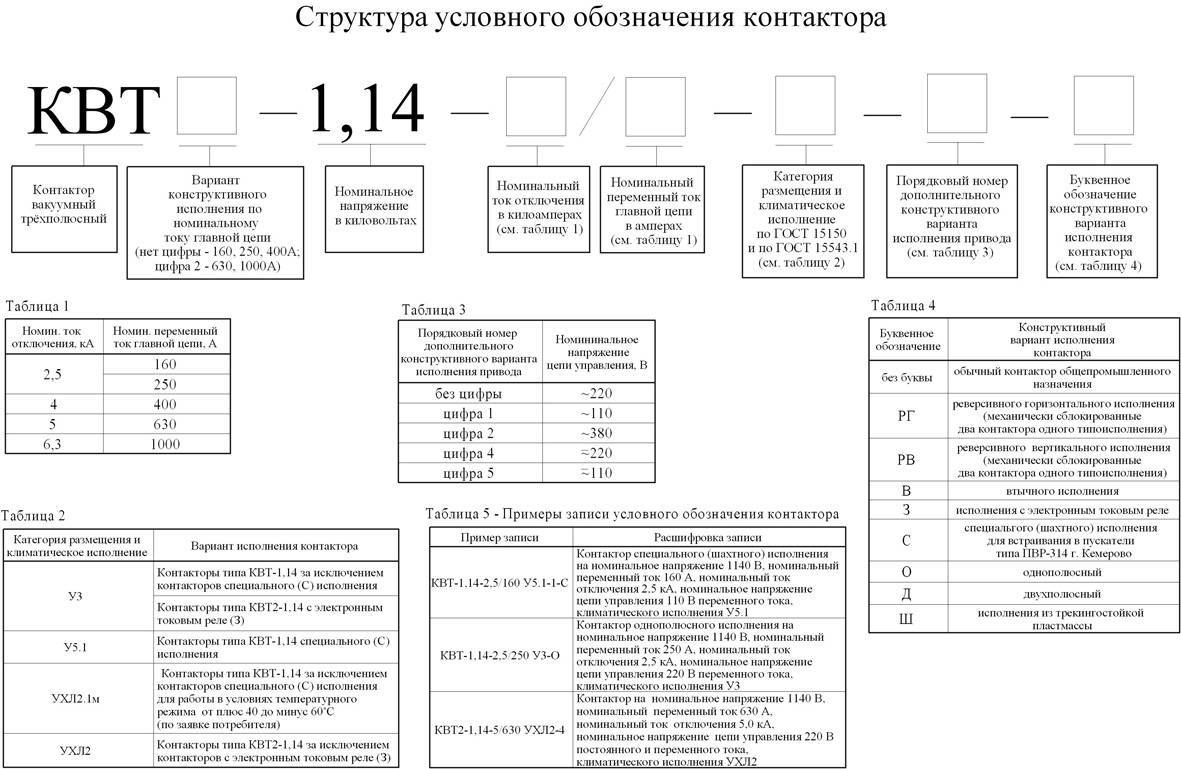

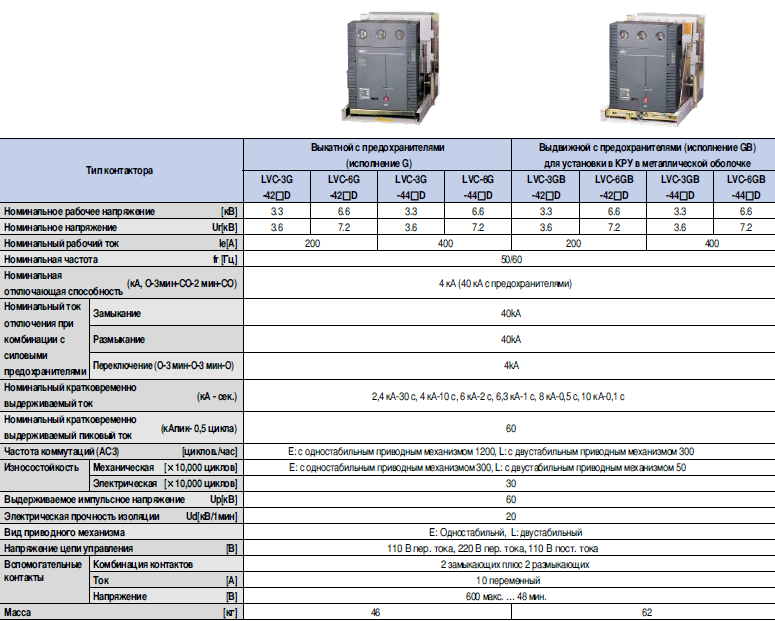

Большинство вакуумных контакторов разделяется на два основных типа – КВ-1 и КВ-2.

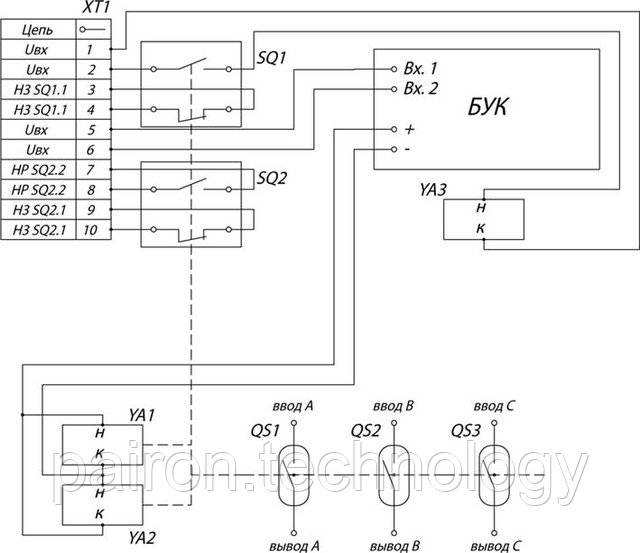

Вакуумный контактор: виды, характеристики, маркировка

Каждая группа имеет свои конструктивные особенности и область применения:

  • Приборы КВ-1 выпускаются в открытом исполнении с использованием естественного воздушного охлаждения. Основная функция заключается в изменениях включающих и отключающих токов в устройствах с короткозамкнутым ротором. Эти устройства широко используются в системах управления электроприводами с большими нагрузками, в условиях низких температур, большого количества пыли и влаги. Отличаются небольшими размерами и массой. Могут работать в разных режимах, включающих короткое время, короткое повторяющееся время, продолжительный и прерывистый продолжительный период.
  • Контакторы КВ-2 отличаются наличием у них различных защитных элементов. Например, некоторые модели оборудуются блоками ограничения перенапряжения, защищающими подключенное оборудование. Могут устанавливаться тепловые реле для защиты от токовых перегрузок, а также процессорные устройства против обрыва фаз и токовых утечек. Приборы серии КВ-2 отличаются повышенной защитой корпуса, дополнительными контактами и т.д.

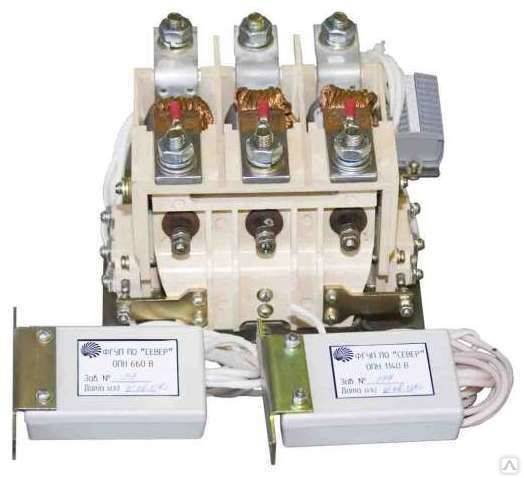

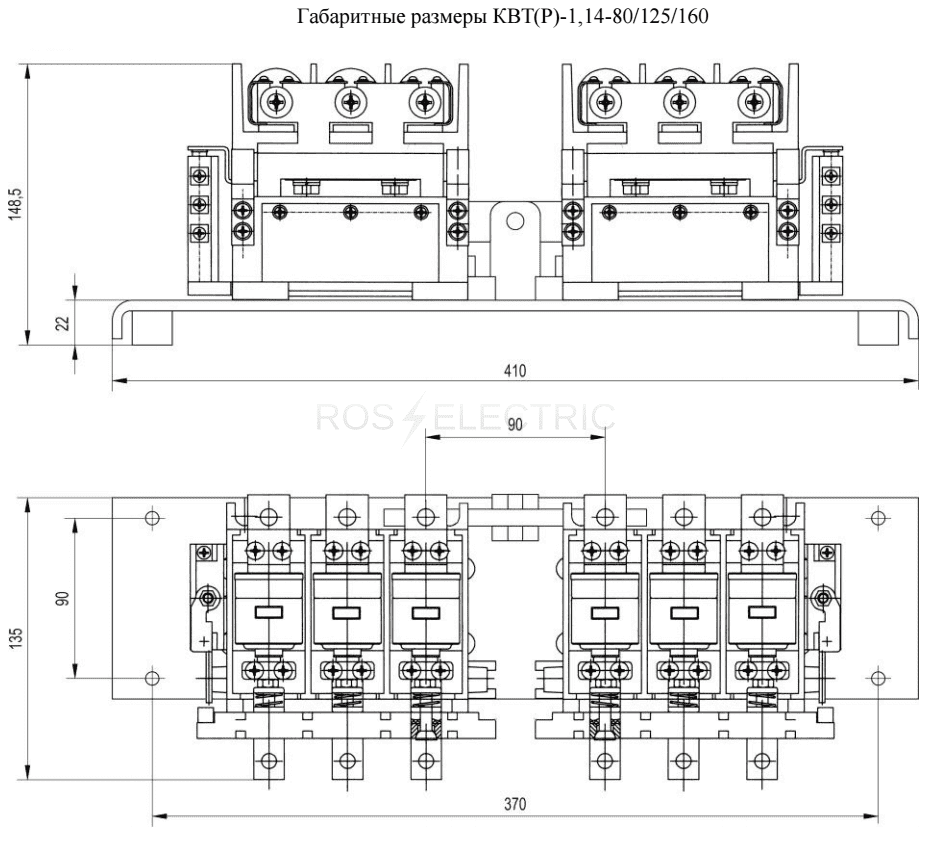

  • Вакуумный контактор КВТ-10 относится к разряду высоковольтных, используется на промышленных предприятиях в качестве приемника электроэнергии. Рабочий температурный режим не должен выходить за рамки от минус 50 до плюс 40 градусов, высота над уровнем моря – до 1000 м. Такие приборы должны размещаться либо под навесом, либо в отдельных помещениях.

Компоненты и составляющие коммутационного устройства

Существуют устройства с другими разновидностями приводов – гидравлические и пневматические. Тем не менее, электромагнитные контакторы являются основными, поскольку они более универсальны, эффективны и устойчивы к износу.

Действие устройств электромагнитного типа осуществляется благодаря взаимодействию всех узлов, деталей и компонентов, составляющих цельный прибор.

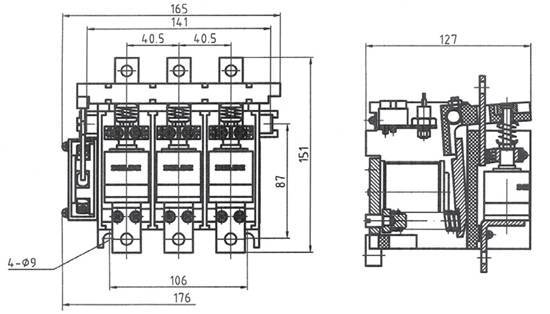

Вакуумный контактор: виды, характеристики, маркировка

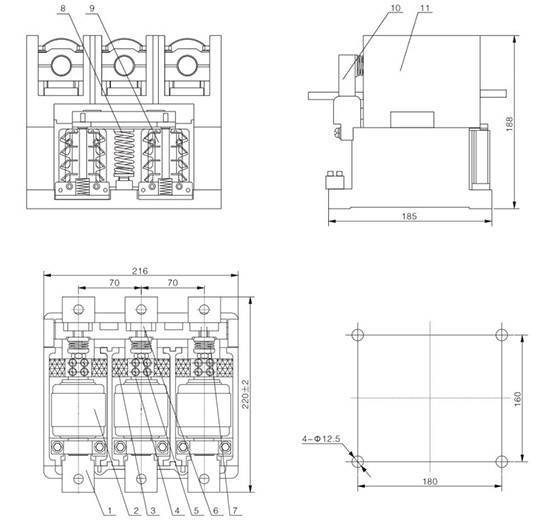

Каждый контактор переменного и постоянного тока состоит из:

  • Главные (основные) контакты. Замыкают и размыкают цепь высокого напряжения и способны в течение длительного времени работать под воздействием тока с установленным номиналом. Контактные группы выдерживают циклы включений-выключений в больших количествах и с высокой частотой. Когда контакты принимают нормальное положение, через втягивающую катушку перестает поступать ток, а механические защелки переходят в свободное состояние. Конструкция основной контактной группы может быть рычажной, с двигающейся системой поворотов, или мостиковой – с прямым ходом.
  • В устройство контактора входит камера для гашения электрической дуги. Используется в устройствах постоянного тока. Конструкция данного элемента имеет щели, расположенные продольно, а непосредственное гашение осуществляется действием поперечных магнитных полей. Возбуждение таких полей осуществляется при помощи дугогасительной катушки, подключаемая в последовательную цепь вместе с контактами.
  • Система гашения дуги. Ее использует контактор переменного тока. С ее участием гасится электрическая дуга, возникающая в момент, когда размыкаются основные контакты. Конфигурация данной конструкции и методы гашения выбираются по рабочему режиму и параметрам тока в конкретной цепи. Внутри камеры устанавливается специальная решетчатая конструкция, при попадании на которую большая дуга разделяется на несколько небольших осколков и полностью гаснет при переходе тока через нулевую отметку.
  • Детали, используемые в электромагнитной схеме. Сюда входят магнитный сердечник, якорь и катушка, а также крепежные материалы. Такая схема позволяет управлять прибором на расстоянии, включать и отключать цепь. Ее можно настроить на выполнение определенных операций – включать якорь и удерживать его во включенном состоянии, или всего лишь включать якорь. Для поддержки замкнутого положения существует специальная защелка. Обесточивание катушки и полное выключение контактора производится собственным весом всей системы, но, как правило, для этой цели используются конструкции, состоящие из отключающих пружин.
  • Дополнительные контакты (вспомогательные). Предназначены для коммутаций в цепях, управляющих прибором, и на участках с блокирующей и сигнальной функцией. Через эти контакты ток может проходить достаточно долго, но не выше 20 А, а выключение происходит при силе тока не выше 5 А. Контакты могут быть замыкающего и размыкающего действия, многие из них имеют мостиковую конструкцию.

Общие внешние данные любого контактора переменного тока и постоянного, в целом будут одинаковыми для всех подобных систем. Основные отличия заключаются в разном количестве контактов, катушек и других элементов, установленных в автоматические выключатели.

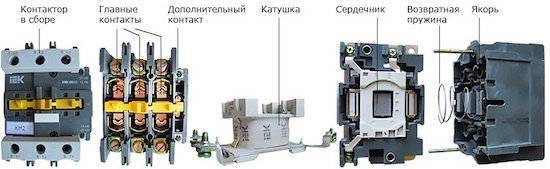

Конструктивные элементы

Каждый контактор КМИ оборудуется катушкой или электромагнитом, составляющим основу прибора. Питание данного компонента осуществляется в широком диапазоне напряжений – 12-380 вольт. Перед подключением нужно точно установить рабочий ток электромагнита, указанный в паспорте или в боковой части корпуса катушки.

Следующий важный элемент конструкции – сердечник. Он представляет собой сборную конструкцию с металлическими пластинами, пропитанными лаком. Сердечник состоит из неподвижной и подвижной частей. Первая часть служит для размещения катушки, а другая часть – подвижная – предназначена для расположения подвижных контактов. Крепление неподвижных контактов выполняется с помощью винтов к пластмассовому корпусу прибора. Подвижные – крепятся к сердечнику специальным изоляционным держателем. В наконечники полюсов неподвижной части запрессованы короткозамкнутые кольца из алюминия, устраняющие эффект детонации.

Площадь соприкосновения контактных напаек в разных конструкциях ИЭК может отличаться. Она зависит от рабочего тока силовых цепей, который может быть пропущен контактором. В связи с этим, каждый тип прибора имеет свою величину – первую, вторую, третью и т.д. Большинство из них оборудовано четырьмя контактными парами: три предназначены для силовой цепи, а один – является дополнительным и выполняет различные функции. Он блокирует цепь управления, включает звуковую или цветовую сигнализацию, частично обеспечивает автоматическую релейную защиту управления электроустановок.

Соединение проводников осуществляется при помощи специальных соединительных контактов. Они имеют овальную форму, благодаря которой повышается надежность фиксации. Для небольших проводов используются закаленные тарельчатые шайбы, а под проводники большого сечения предусмотрена зажимная скоба. Насечки на контактах еще больше повышают надежность фиксации, увеличивают площадь контакта и снижают нагрев проводов.

Когда на катушку поступает питание, это приводит к появлению электромагнитного эффекта. Под его влиянием металлический цилиндр начинает двигаться вверх, после чего происходит замыкание контакта. Цепь, подающая питание к катушке, считается управляющей, а напряжение в ней достаточно низкое, в пределах 24 вольт. Другая цепь, которая замыкает контакт является силовой, поскольку по ней проходит ток с напряжением, достигающим 660 вольт. При отсутствии подачи питания металлический сердечник под действием пружины возвращается в исходное положение, а цепь оказывается разомкнутой.

Популярные статьи  Цвета проводов в электрике: типовая маркировка + разбор нюансов

Технические характеристики цепи управления контакторов малогабаритных серии КМИ.

Параметры КМИ-10910 КМИ-10911 КМИ-11210 КМИ-11211 КМИ-11810 КМИ-11811 КМИ-22510 КМИ-22511 КМИ-23210 КМИ-23211
Номинальное напряжение катушки управления Uс, В~ 24, 36, 110, 230, 400
Диапазоны напряжения управления срабатыв. (0,8÷1,1) Uc
отпускание (0,3÷0,6) Uc
Мощность потребления катушки при Uс, ВА срабатыв. cos φ = 0,75 60 60 60 90 90
удержание cos φ = 0,3 7 7 7 7,5 7,5
Время срабатывания, мс замыкание 12–22 12–22 12–22 15–24 15–24
размыкание 4–19 4–19 4–19 5–19 5–19
Коммутационная износоустойчивость,млн. циклов АС-3 1,7 1,7 1,4 1,4 1,6
АС-1 0,55 0,7 1,0 1,3 1,3
Механическая износоустойчивость, млн. циклов 2 2 2 2 2
Мощность рассеяния, Вт 3 3 3 3,5 3,5
Параметры КМИ-34012 КМИ-35012 КМИ-46512 КМИ-48012 КМИ-49512
Номинальное напряжение катушки управления Uс, В~ 24, 36, 110, 230, 400
Диапазоны напряжения управления срабатыв. (0,8÷1,1) Uc
отпускание (0,3÷0,6) Uc
Мощность потребления катушки при Uс, ВА срабатыв. cos φ = 0,75 200 200 200 200 200
удержание cos φ = 0,3 20 20 20 20 20
Время срабатывания, мс замыкание 20–26 20–26 20–26 20–35 20–35
размыкание 8–12 8–12 8–12 6–20 6–20
Коммутационная износоустойчивость,млн. циклов АС-3 1,5 1,4 1,4 1,2 0,9
АС-1 1,3 1,3 1,4 0,7 1,2
Механическая износоустойчивость, млн. циклов 2 1,5 1,5 1,5 1,5
Мощность рассеяния, Вт 10 10 10 10 10

Основные преимущества продукции

Магнитный контактор от Schneider Electric имеет ряд преимуществ в сравнении с аналогами:

  1. — диапазон рабочих температур выше среднего – от -50 до +50 градусов по шкале Цельсия;
  2. — расширенный диапазон номинального тока;
  3. — упрощенный монтаж благодаря специальным безвинтовым зажимам;
  4. — низкий шум в процессе коммутации;
  5. — устойчивость к ударам и вибрации;
  6. — экономное потребление энергии;
  7. — контактор дополнительно защищает от скачков напряжения благодаря встроенному диоду Transil;
  8. — повышенная долговечность и износостойкость, которая обуславливается использованием инновационных разработок.

Параметры и технические показатели

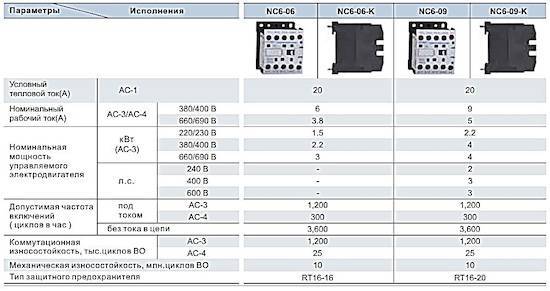

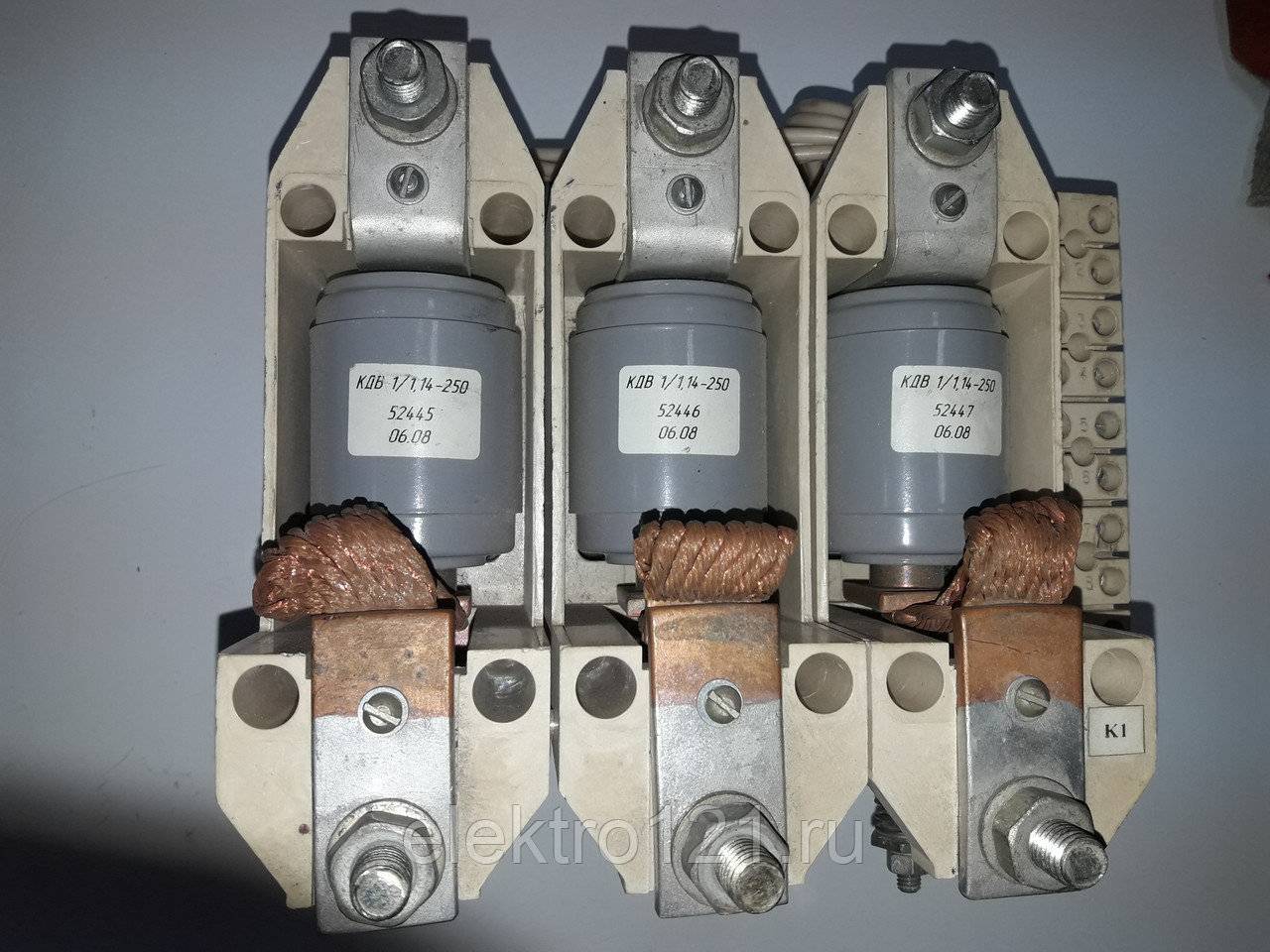

Вакуумный контактор: виды, характеристики, маркировка

К основным показателям электро-магнитных контакторов относятся следующие:

  • Численность главных контактов. Для устройств постоянного тока их число – 1-2, переменного тока – 2-5.
  • Показатель токового номинала в силовой цепи.
  • Значение предельной коммутационной способности устройства. Означает показатель максимального тока, который может быть отключен контактором без утраты эксплуатационных качеств.
  • Номинальное напряжение силовой цепи – не более 660 В, управляющей цепи – 12, 24, 48, 110 и 220 В. По этим данным подбираем нужное устройство.
  • Устойчивость к коммутационному износу пускателей, составляющая до 2 млн. циклов. Прибор должен выдерживать установленное количество коммутаций под действием тока в силовой цепи, и быть пригодным для последующего использования.
  • Устойчивость к механическому износу, рассмотренная выше. Означает число срабатываний без тока в силовой цепи. У контакторов этот показатель равен 10-20 млн. циклов, по нему выбирают необходимый прибор.
  • Продолжительность собственного времени включения. Это временной отрезок от момента включения (подачи команды) и до момента, когда контакты окажутся полностью замкнутыми.
  • Продолжительность собственного времени отключения. Начинается от момента подачи команды на выключения и до полного гашения электрической дуги.
  • Значение токовых характеристик на дополнительных контактах, их количество и тип. По своим функциям они могут быть замыкающего и размыкающего действия.

Большое значение для электромагнитных контакторов приобретает номинальный показатель рабочего тока и напряжения. Значение номинальных токовых параметров зависит от условий нагрева основных цепей, при бездействии самого прибора. В замкнутом положении основных контактов, прибор должен выдерживать ток установленного номинала на протяжении 8 часов. При этом, его любые детали не могут нагреваться сверх установленной величины.

Напряжение силовой цепи соответствует номинальному, когда контакторное устройство может нормально выполнять свои функции. Кроме того, существуют контакторы постоянного и переменного тока, используемые в соответствующих цепях. Между ними имеется заметная разница, поэтому их следует рассмотреть более подробно.

Безопасность и надежность

Мы поставили цель: создать не только доступные, но также и максимально надежные и безопасные приборы для решения самых разных бытовых и производственных задач. Важным было добиться баланса высокого качества и безопасности. Этого баланса удалось добиться с помощью ряда применённых нами решений:

  1. — механическая связка контактов и дополнительные зеркальные контакты для точного контроля состояния пускателя;
  2. — самоочистка контактов благодаря применению дополнительных контактов с рифлением и эффектом скольжения;
  3. — защита клемм от прямого контакта с элементами, проводящими ток;
  4. — непрерывная обратная связь с запрограммированными контролерами и микропроцессорами;
  5. — информирование о степени износа силовых контактов.

Пускатели TeSys выдерживают более 1 миллиона циклов коммутации, они невосприимчивы к ударам и вибрированию, не издают шума при работе. Оборудование Schneider Electric это незаменимое оборудование для любого современного объекта с высокими требованиями к качеству, надёжности и эффективности по лояльной цене.

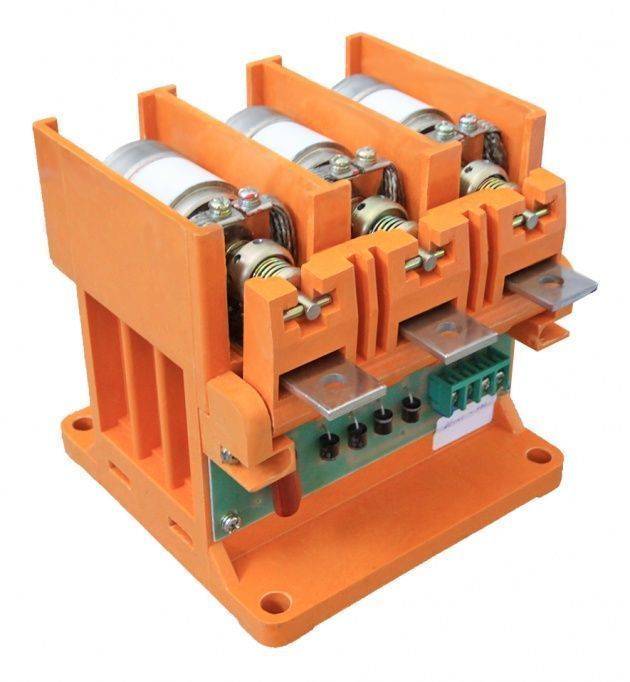

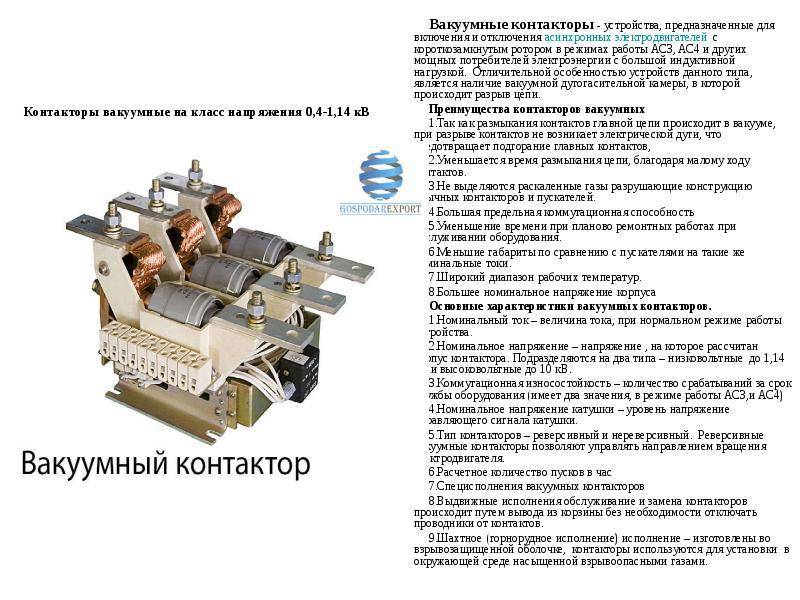

Особенности функционирования вакуумных контакторов

Принцип работы вакуумного контактора заключается в гашении электродуги в вакуумной среде в процессе размыкания контактов. Вакуум, заполняющий пространство между контактами, не стимулирует процесс горения ввиду отсутствия необходимых компонентов. Поэтому дуга, образовавшаяся между контактами, моментально рушится и затухает. Контакторы имеют дугогасительный отсек специальной формы, способствующей быстрому гашению.

Дугогасительный корпус, контакторный движитель, электронный блок питания установлены на одном изоляторе. Рычаг движителя также изготовлен из изолирующего материала. Порядок подключения вакуумного контактора иллюстрирует схема, нанесенная на корпус прибора. Контакторы работают в цепи с показателем номинального тока 160а, 250а, 400а, 630а в сетях, где трехфазный ток достигает напряжения 380в, иногда 1140в.

Контакторы (пускатели) электромагнитные

Следует внести немного порядка в терминологию. Часто путают пускатели и контакторы. Для некоторых это одно и то же, а некоторые говорят, что контактор – это просто большой мощный пускатель. Но насколько мощный – никто толком объяснить не может…

Раньше, во времена СССР, так оно и было. Теперь пускатели, которые выпускались или разрабатывались в те времена, так и называют пускателями (например, ПМЛ, который выпускается до сих пор на Украине), а новые и зарубежные модели называют контакторами.

Одни и те же устройства электрики называют пускателями, а продавцы – контакторами. Честно говоря, и мне привычней говорить именно пускатели.

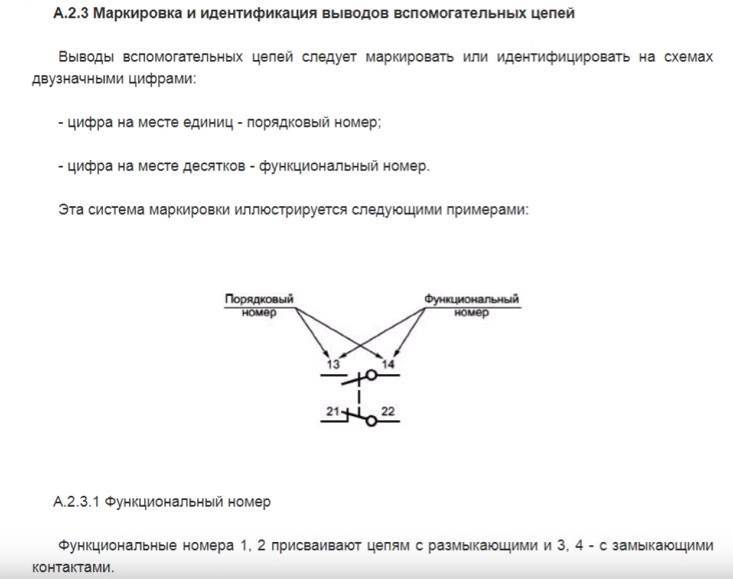

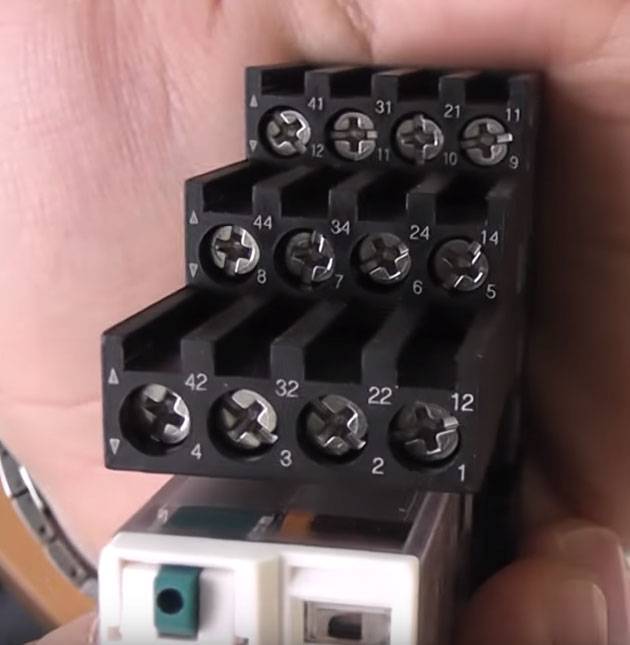

Нормально открытые и закрытые контакты

Первая цифра обозначения – это порядковый номер контакта. А вторая цифра – это функция контакта.Вакуумный контактор: виды, характеристики, маркировка

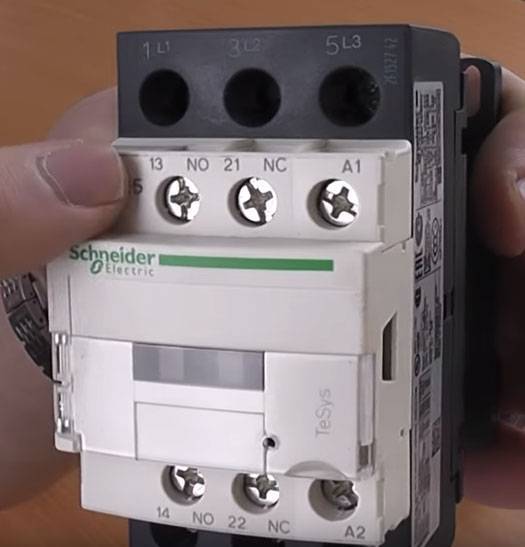

Например, сверху можно увидеть надписи 13-21. Снизу 14-22.Вакуумный контактор: виды, характеристики, маркировка

То есть, первые цифры 1-2 это порядковый номер контакта. Слева идет один вспомогательный контакт, справа второй.

А вторая цифра – это функция. Число 1-2 – это общий провод или часть нормально закрытого контакта цепи.

Число 3-4 это часть нормально открытого контакта. То есть по номерам, не раскручивая и не прозванивая механизм, не изучая его схему в паспорте, можно сразу понять, что 13-14 является нормально открытым контактом №1 (NO – normal open).

А 21-22 – нормально закрытый контакт №2 (NC – normal closed).

Все другие привычные нам электромагнитные реле, имеют такую же маркировку, облегчающую визуальное понимание функциональности устройства. Вот пример другого реле и обозначение его контактов.Вакуумный контактор: виды, характеристики, маркировка

Вам не нужно искать документацию на него, чтобы понять как здесь подключаться или какую функцию несет тот или иной винтовой зажим.

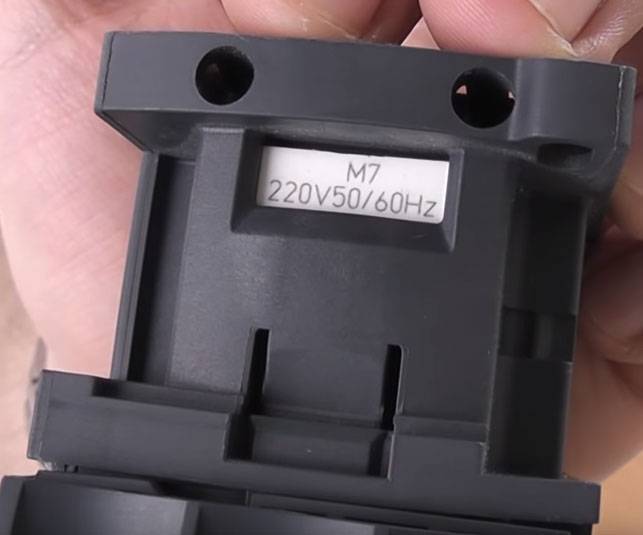

На корпусе также обязательно прописывается напряжение катушки, которая управляет пускателем.Вакуумный контактор: виды, характеристики, маркировка

Буква М7 (или другая) – это определение типа катушки в заказном номере.

Например, если у вас в контакторе марки LC1D25 сгорит катушка, вам достаточно будет при заказе указать напряжение и ее номер М7. Вы точно будете знать, что придет именно то изделие, и того размера, которое необходимо.

Еще один важный момент, на который стоит обратить внимание – это возможность использования разных типов проводов в клеммах. Если площадки будут медными, это означает, что применять алюминиевые провода недопустимо. . Сечение и типы подключаемых проводов указываются в технической документации

Популярные статьи  Генератор на постоянных магнитах

Сечение и типы подключаемых проводов указываются в технической документации.

Назначение и особенности малогабаритных контакторов

Частая перемена тока в электрических сетях при включении и отключении электрооборудования приводит к аварийным ситуациям. Для их предотвращения используется контактор КМИ, работающий дистанционно под управлением слабыми электрическими токами. Название расшифровывается как контактор малый. Устройство известно также под названием контактор КМЭ, то есть, электромагнитный. Он выполняет замыкание и размыкание электрических цепей, находящихся в обычном режиме. Данные приборы не защищают от коротких замыканий, как автоматы, а лишь осуществляют связку номинальных токов на различных линиях.

Малогабаритный контактор КМИ рассчитан на токовую нагрузку в пределах 9-95 А. В основном, это асинхронные электрические двигатели с короткозамкнутым ротором, а также различные типы нагрузок с малой индуктивностью. Устройства, работающие с токовой нагрузкой до 40 А, оборудованы одной группой контактов замыкания-размыкания. При токе свыше 40 А устанавливаются две отдельные контактные группы – замыкающая и размыкающая.

Условия монтажа и размещения пускателей ПМА.

Монтаж производится на вертикальную поверхность при помощи монтажных винтов, с наклоном не более 15 градусов. Высота над уровнем моря не более 2000 метров (при размещении на высоте от 2000 метров до 4300 метров номинальный ток пускателя снижается на 10%).Пускатели ПМА устанавливаются в помещения с невзрывоопасной средой, в которой отсутствуют агрессивные газы, в концентрациях, которые могут привести к разрушению конструкции.

Особенности конструкции.

В зависимости от величин, пускатели имеют разную конструкцию. К примеру, контакторы пускателей 3-й величины имеют прямоходовую Ш-образную магнитную систему. Данная система состоит из якоря и сердечника, которые убраны в пластмассовый корпус. У контакторов пускателей 4-й,5-й,6-й величин иная магнитная система – прямоходовая магнитная система П-образного вида. Если вместе с пускателем используют тепловое реле, то его крепят к пускателю при помощи специального угольника.

Расшифровка

  • ПМА обозначение серии
  • 3 — обозначение номинального тока 40А
  • Обозначение пускатели по наличию тепловго реле и исполнению по реверсированию: 1 пускатель без реле нереверсинвого типа
  • 2 нереверсивного типа с тепловым реле
  • 3 без теплового реле, реверсивного типа
  • 4 с тепловым реле реверсивного типа

Обозначение по степени защиты (наличие защитного корпуса)

  • 0 IP 00 без защитной оболочки

1 IP 40 c в защитнйо оболочке
Обозначение по номинальному напряжению магнитной катушки
Обозначение по климатическому исполнению и категории размещения

Габаритные и установочные размеры

ПМЕ

Рисунок 1. Пускатель серии ПМЕ нереверсивный с реле Рисунок 2. Пускатель серии ПМЕ реверсивный с реле
Рисунок 3. Пускатель серии ПМЕ в защитном корпусе
Тип пускателя Рисунок L, мм H, мм B1, мм B2, мм A1, мм A2, мм
ПМЕ-211 УХЛ4 В 1 89 116 93 75 75
ПМЕ-212 УХЛ4 В 170
ПМЕ-213 УХЛ4 В 2 200 130 130 170 100
ПМЕ-214 УХЛ4 В 170
ПМЕ-221 У3 В 3 150 154 222 100 150
ПМЕ-222 У3 В

Чем отличается контактор от пускателя?

На самом деле контактор – это устройство, состоящее только из электромагнитной катушки и контактов. При подаче напряжения на катушку контакты замыкаются (или размыкаются). Контактор не содержит приспособлений для защиты, фиксации, коммутации, индикации, и др. Пускатель – это устройство, содержащее в себе контактор как главный составляющий элемент. Кроме того, пускатель как правило содержит тепловое реле для защиты от перегрузки по току, кнопки ПУСК и СТОП, индикацию, может быть заключен в корпус, иметь автоматический выключатель для защиты от КЗ. Иначе говоря, пускатель служит для пуска (включения) различных потребителей электроэнергии.

Пускатель может содержать два контактора. Это бывает в случаях, когда применяется реверсивное управление двигателем, либо при плавном пуске, когда мощный двигатель включают сначала по схеме “звезда”, а затем – по “треугольнику”.

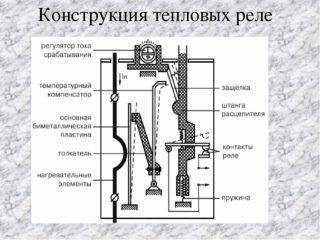

Разобранный пускатель ПМЛ-1220 0*2Б. Видно контактор и тепловое реле.

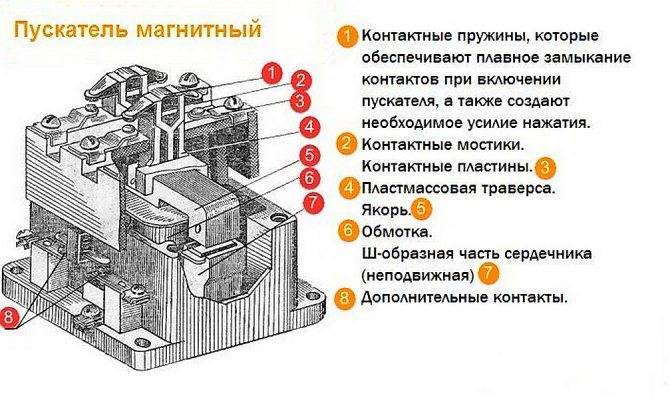

Конструкция

Конструктивно электромагнитный контактор состоит из двух основных блоков:

  • Нижнего (основания) – данный блок состоит из крышки, внутри которой расположен Ш-образный неподвижный магнитопровод с управляющей катушкой в центральной части. Количество витков и размеры управляющей катушки зависят от величины подаваемого на нее напряжения. Так, в советских и современных моделях данных устройств могут быть установлены катушки, рассчитанные на напряжение от 24 до 380 В.
  • Верхнего (контактной группы) – в состав данного блока входят два вида контактов: подвижные и неподвижные. Подпружиненные подвижные контакты расположены на траверсе с закрепленным магнитопроводом (сердечником), имеющим такие же форму и размеры, что установленный в основании. При этом одинаковые по форме и размерам сердечники основания и контактной группы располагаются друг напротив друга.

Две группы неподвижных контактов расположены по обе стороны от подвижной траверсы и закреплены в специальных пазах при помощи винтов. К одной группе таких контактов подводятся питающие кабели, находящиеся под необходимым для питания нагрузки напряжением. Вторая группа контактов подключается к оперативной цепи – кабелям, которые питают нагрузку.

Так как при соединении контактов реле часто происходит искрение, вся верхняя часть устройства закрыта специальной крышкой, выполняющей роль искрогасительной камеры.

Вакуумный контактор: виды, характеристики, маркировка
Конструкция контактора ПМЛ

Между верхним и нижним блоками располагается возвратная витая или пластинчатая пружина.

На заметку. Для безопасности и более удобного управления устройством его часто помещают в герметичный корпус с двумя кнопками: «Пуск» и «Стоп». В некоторых моделях часто имеется третья кнопка – «Реверс».

Монтаж пускателей

Монтаж электромагнитных контакторов производится двумя способами: на DIN-рейку или с помощью прочных оцинкованных болтов.

Крепление аппаратуры на DIN-рейке

Крепление контакторов на DIN-рейке производится, благодаря наличию на задней части основания специального паза с выдвижным стопором. Для того чтобы зафиксировать пускатель стопор паза выдвигают до конца, устройство надевают на металлическую или пластиковую рейку шириной 35 мм, после чего стопор возвращают в исходное положение. Закрепленный таким способом пускатель можно при необходимости быстро демонтировать и заменить новым.

Вакуумный контактор: виды, характеристики, маркировка

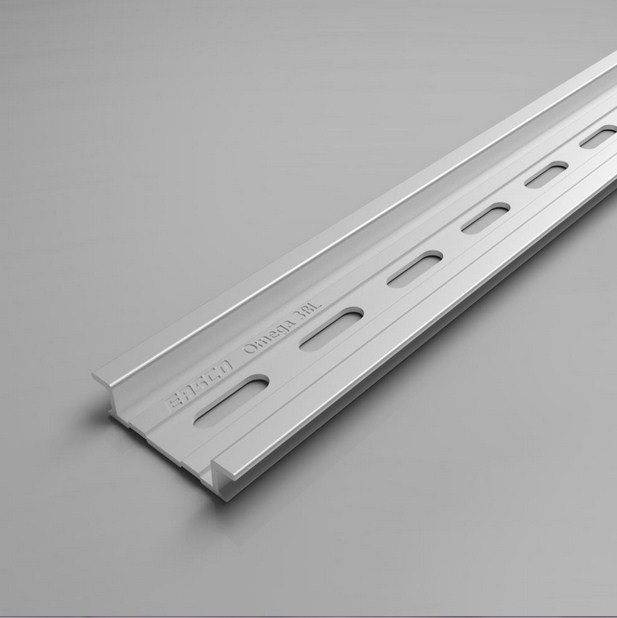

DIN-рейка

Крепление болтами

Крепление контактора с помощью болтов происходит следующим образом:

  • В панели, на которой планируется закрепить устройство, сверлится несколько отверстий;
  • При помощи метчика в просверленных отверстиях нарезается внутренняя резьба нужного диаметра;
  • Болты вставляются в отверстия на корпусе пускателя и вкручиваются в нарезанную резьбу на панели.

По сравнению с DIN-рейкой, такой способ монтажа более надежен, но при этом требует значительно больших затрат времени и сил.

Ассортимент.

Наименование Номинальный рабочий ток, А Номинальное напряжение катушек управления, В Количест- во и вид контактов Количество, шт Артикул
в упаковке в транспортной коробке
КМИ-10910 9А 24В/АС-3 1НО ИЭК 9 24 1 50 KKM11-009-024-10
КМИ-10910 9А 36В/АС-3 1НО ИЭК 9 36 1 50 KKM11-009-036-10
КМИ-10910 9А 110В/АС-3 1НО ИЭК 9 110 1 50 KKM11-009-110-10
КМИ-10910 9А 230В/АС-3 1НО ИЭК 9 230 1 50 KKM11-009-230-10
КМИ-10910 9А 400В/АС-3 1НО ИЭК 9 400 1 50 KKM11-009-400-10
КМИ-10911 9А 110В/АС-3 1НЗ ИЭК 9 110 1 50 KKM11-009-110-01
КМИ-10911 9А 230В/АС-3 1НЗ ИЭК 9 230 1 50 KKM11-009-230-01
КМИ-10911 9А 400В/АС-3 1НЗ ИЭК 9 400 1 50 KKM11-009-400-01
КМИ-11210 12А 24В/АС-3 1НО ИЭК 12 24 1 50 KKM11-012-024-10
КМИ-11210 12А 36В/АС-3 1НО ИЭК 12 36 1 50 KKM11-012-036-10
КМИ-11210 12А 110В/АС-3 1НО ИЭК 12 110 1 50 KKM11-012-110-10
КМИ-11210 12А 230В/АС-3 1НО ИЭК 12 230 1 50 KKM11-012-230-10
КМИ-11210 12А 400В/АС-3 1НО ИЭК 12 400 1 50 KKM11-012-400-10
КМИ-11211 12А 110В/АС-3 1НЗ ИЭК 12 110 1 50 KKM11-012-110-01
КМИ-11211 12А 230В/АС-3 1HЗ ИЭК 12 230 1 50 KKM11-012-230-01
КМИ-11211 12А 400В/АС-3 1НЗ ИЭК 12 400 1 50 KKM11-012-400-01
КМИ-11810 18А 24В/АС-3 1НО ИЭК 18 24 1 50 KKM11-018-024-10
КМИ-11810 18А 36В/АС-3 1НО ИЭК 18 36 1 50 KKM11-018-036-10
КМИ-11810 18А 110В/АС-3 1НО ИЭК 18 110 1 50 KKM11-018-110-10
КМИ-11810 18А 230В/АС-3 1НО ИЭК 18 230 1 50 KKM11-018-230-10
КМИ-11810 18А 400В/АС-3 1НО ИЭК 18 400 1 50 KKM11-018-400-10
КМИ-11811 18А 230В/АС-3 1НЗ ИЭК 18 230 1 50 KKM11-018-230-01
КМИ-11811 18А 110В/АС-3 1НЗ ИЭК 18 110 1 50 KKM11-018-110-01
КМИ-11811 18А 400В/АС-3 1НЗ ИЭК 18 400 1 50 KKM11-018-400-01
КМИ-22510 25А 24В/АС-3 1НО ИЭК 25 24 1 50 KKM21-025-024-10
КМИ-22510 25А 36В/АС-3 1НО ИЭК 25 36 1 50 KKM21-025-036-10
КМИ-22510 25А 110В/АС-3 1НО ИЭК 25 110 1 50 KKM21-025-110-10
КМИ-22510 25А 230В/АС-3 1НО ИЭК 25 230 1 50 KKM21-025-230-10
КМИ-22510 25А 400В/АС-3 1НО ИЭК 25 400 1 50 KKM21-025-400-10
КМИ-22511 25А 110В/АС-3 1НЗ ИЭК 25 110 1 50 KKM21-025-110-01
КМИ-22511 25А 230В/АС-3 1НЗ ИЭК 25 230 1 50 KKM21-025-230-01
КМИ-22511 25А 400В/АС-3 1НЗ ИЭК 25 400 1 50 KKM21-025-400-01
КМИ-23210 32А 36В/АС-3 1НО ИЭК 32 36 1 50 KKM21-032-036-10
КМИ-23210 32А 110В/АС-3 1НО ИЭК 32 110 1 50 KKM21-032-110-10
КМИ-23210 32А 230В/АС-3 1НО ИЭК 32 230 1 50 KKM21-032-230-10
КМИ-23210 32А 400В/АС-3 1НО ИЭК 32 400 1 50 KKM21-032-400-10
КМИ-23211 32А 110В/АС-3 1НЗ ИЭК 32 110 1 50 KKM21-032-110-01
КМИ-23211 32А 230В/АС-3 1НЗ ИЭК 32 230 1 50 KKM21-032-230-01
КМИ-23211 32А 400В/АС-3 1НЗ ИЭК 32 400 1 50 KKM21-032-400-01
КМИ-34012 40А 36В/АС-3 1НО;1НЗ ИЭК 40 36 1з+1р 1 20 KKM31-040-036-11
КМИ-34012 40А 110В/АС-3 1НО;1НЗ ИЭК 40 110 1з+1р 1 20 KKM31-040-110-11
КМИ-34012 40А 230В/АС-3 1НО;1НЗ ИЭК 40 230 1з+1р 1 20 KKM31-040-230-11
КМИ-34012 40А 400В/АС-3 1НО;1НЗ ИЭК 40 400 1з+1р 1 20 KKM31-040-400-11
КМИ-35012 50А 110В/АС-3 1НО;1НЗ ИЭК 50 110 1з+1р 1 20 KKM31-050-110-11
КМИ-35012 50А 230В/АС-3 1НО;1НЗ ИЭК 50 230 1з+1р 1 20 KKM31-050-230-11
КМИ-35012 50А 400В/АС-3 1НО;1НЗ ИЭК 50 400 1з+1р 1 20 KKM31-050-400-11
КМИ-46512 65А 110В/АС-3 1НО;1НЗ ИЭК 65 110 1з+1р 1 20 KKM41-065-110-11
КМИ-46512 65А 230В/АС-3 1НО;1НЗ ИЭК 65 230 1з+1р 1 20 KKM41-065-230-11
КМИ-46512 65А 400В/АС-3 1НО;1НЗ ИЭК 65 400 1з+1р 1 20 KKM41-065-400-11
КМИ-48012 80А 110В/АС-3 1НО;1НЗ ИЭК 80 110 1з+1р 1 16 KKM41-080-110-11
КМИ-48012 80А 230В/АС-3 1НО;1НЗ ИЭК 80 230 1з+1р 1 16 KKM41-080-230-11
КМИ-48012 80А 400В/АС-3 1НО;1НЗ ИЭК 80 400 1з+1р 1 16 KKM41-080-400-11
КМИ-49512 95А 110В/АС-3 1НО;1НЗ ИЭК 95 110 1з+1р 1 16 KKM41-095-110-11
КМИ-49512 95А 230В/АС-3 1НО;1НЗ ИЭК 95 230 1з+1р 1 16 KKM41-095-230-11
КМИ-49512 95А 400В/АС-3 1НО;1НЗ ИЭК 95 400 1з+1р 1 16 KKM41-095-400-11
Популярные статьи  Бронированный кабель для прокладки в земле

Отличия реле от контактора

Реле от контактора отличаются лишь конструкцией и назначением, и разница иногда между ними слабо различима.

Как правило,

  • Реле не имеет дугогасительных камер.
  • Реле заключено в герметичный корпус.
  • Реле рассчитано на слабый ток и чисто активную нагрузку.
  • Реле имеет переключающие контакты, а значит нормально разомкнутые и замкнутые.
  • Реле не рассчитано на подключение реактивной трехфазной нагрузки.
  • Реле может иметь от 1 до 6 равнозначных контактов, а контактор обязательно имеет 3 силовых и (как опция) 1-2 слаботочных контакта.
  • Реле не имеет дополнительных функций и контактов, а контактор может быть дополнен приставками различной установки и назначения.
  • Реле устанавливается на панель, и легко может быть заменено лишь с помощью рук. Для того, чтобы заменить контактор, нужно обесточивать оборудование и использовать отвертку.

Преимущества.

  • Расширенный ассортимент предложения малогабаритных контакторов серии КМИ по сравнению с аналогами отечественных производителей на российском рынке.
  • Большой ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ).
  • Возможность установки на 35-мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ).
  • Предусмотрена возможность получения реверсивного варианта с использованием механизмов блокировки МБ-09-32, МБ-40-95.

Трансформаторы ТМН, ТМНП

Трансформаторы ТМН и ТМНП трехфазные двухобмоточные, масляные, мощностью 1000 / 1600 / 2500 / 4000 / 6300 кВА, с естественным масляным охлаждением, с регулированием напряжения под нагрузкой (РПН), с диапазоном регулирования ±4×2,5%, используются для преобразования напряжения в сетях 35 кВ.

Трансформаторы не предназначены для работы:

  • во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной
  • концентрации и т.п.);
  • при вибрации и тряске;
  • при частых включениях со стороны питания до 10 раз в сутки.

Трансформатор ТМН или ТМНП имеет центральную часть с трехстержневой, плоскошихтованной магнитной системой, традиционно набранной из листов холоднокатаной электротехнической стали. Цилиндрические слоевые обмотки из алюминиевого провода расположены на стержнях остова концентрически. Трансформатор ТМН имеет вводы ВН и НН. Линейные вводы ВН снабжены трансформаторами тока. Бак трансформатора масляного ТМН, ТМНП с верхним разъемом снабжается арматурой для заливки, отбора проб, слива и фильтрации масла, подключения системы охлаждения и вакуум-насоса. Расширитель служит для компенсации температурного расширения трансформаторного масла. Ниже приведена расшифровка трансформаторов ТМН, ТМНП.

Расшифровка ТМН, ТМНП

ТМНП — Х/35/Х-Х1: Т — трансформатор; М — охлаждение с естественной циркуляцией воздуха и масла; Н – регулированием напряжения под нагрузкой (РПН) диапазон ±4х2,5%; П — передвижного типа, на салазках; Х – номинальная мощность, кВ*А; 35 – класс напряжения на стороне ВН, кВ; Х – класс напряжения на стороне НН, (6; 10) кВ; Х1 – климатическое исполнение (У, ХЛ) и категория размещения 1;

Характеристики трансформатора ТМН

Тип Мате-риал обмо-точ- ного про-вода Ном. мощн., кВА Ном. напря-жения обмоток, кВ Вид и диапазон регулиро- вания напря- жения Схема и группа соеди-нения Масса (полная/масла/ транспортная), кг Габарит-ные разме-ры (длина ширина высота), мм Трансп. габа- ритные разме-ры (длина ширина высота), мм Масса масла для долив-ки, кг
ВН НН
ТМН 1600/10 -У1 медь 1600 10.0 6.3 РПН в нейтрали ВН=8 х 1.35% Y/Δ-11 6500/2200/5300 2950 х 2350 х 2800 2950 х 2000 х 2770 650
ТМН 2500/10 -У1 2500 РПН в нейтрали ВН=8 х 1.4% 8500/2300/7200 3350 х 2350 х 2800 3050 х 2000 х 2770 670
ТМН 2500/35 -У1 2500 35.0 6.3; 11.0 РПН в нейтрали ВН=4 х 2.5% 8300/2300/7000 3350 х 2350 х 2800 3050 х 2000 х 2770 670
ТМН 4000/35 -У1 4000 10600/2540/8500 3470 х 2390 х 3130 2850 х 2050 х 3100 880
ТМН 6300/35 -У1 6300 15250/3500/12310 3660 х 2370 х 3570 3140 х 2000 х 3520 1140
ТМН 1600/35 -У1 алюми-ний 1600 8385/2440/7025 3100 х 2300 х 2840 3100 х 2000 х 2310 660
ТМН 2500/35 -У1 2500 8800/2440/7500 3100 х 2380 х 3100 3100 х 2070 х 3070 660
ТМН 4000/35 -У1 4000 10700/3080/8550 3830 х 2440 х 3440 3850 х 1800 х 3410 900
ТМН 6300/35 -У1 6300 15320/3500/13170 3950 х 2380 х 3670 3450 х 1900 х 3620 1150
ТМН 10000/35 -У1 10000 6.3; 10.5 23500/6200/18040 4410 х 2750 х 4500 3850 х 2100 х 3330 2250

Габаритные размеры трансформаторов ТМН

Номинальная мощность трансформатора, кВ·А Размеры, мм
А В С D Е F G
1000 3000 1550 3500 292
1600 3350 2250 317
2500 3600 3650 292 720 400 200
4000 3450 3250 3700 317
6300 3850 3350 4000

Характеристика трансформаторов ТДНП, ТЦНП и ТДЦНП

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Что лучше, узо или дифавтомат
Что лучше, УЗО или дифавтомат
Вакуумный контактор: виды, характеристики, маркировка
