Ограничитель мощности

Электронный ОМ 630 и 310: схема подключения

В настоящее время, в бытовых и производственных сферах, достаточно часто используют трехфазное оборудование. Для того чтобы осуществлять регулировку потребляемой нагрузки, разработаны специальные трехфазные ограничители мощности.

Порядок монтажа устройства:

  • Подключить фазные и нулевой проводники;
  • Подсоединение контактора;
  • Продеть проводники через корпус;
  • Подать питание.

Основным отличием трехфазных ограничителей от однофазных, это количество подсоединяемых фазных проводников и мощность потребителей. На лицевой части устройства, располагаются индикаторы, которые позволяют настроить устройство согласно определенным параметрам.

Многие ограничители мощности, оснащены специальной функцией, согласно которой, после определенного количества отключений за отрезок времени, устройство отключает подачу электроэнергии на продолжительное время, до 10 минут.

Подключение производится следующим образом. От вводного автомата, через отверстия в корпусу устройства (встроенные трансформаторы), прокладываются фазные проводники и подключаются к счетчику.

С выходных клемм электросчетчика, фазы подключаются к трехфазному модульному контактору. Для того, чтобы обеспечить контроль трехфазного напряжения, к контактам под номерами (27, 28 30), подключаем три фазных провода, к контакту под номером (31), нулевой проводник.

Далее, с выходной клеммы автомата, для обеспечения работы переключателя (клемма 5), а с клеммы (6), фазный провод уходит на клемму (А2) контактора. К клемме (А1), подключается нулевой проводник.

Виды ограничителей мощности

Давайте рассмотрим однофазный и трехфазный варианты. На их примере будет видно, как работают, и какими качествами и техническими характеристиками обладают все модели.

Итак, однофазный ограничитель мощности ОМ 110.

  • Этот прибор может контролировать и активную мощность, и полную. При этом в конструкции используется блок ваттметра цифрового типа и реле нагрузки (приоритетной), плюс функция автоматического включения (имеется в виду повторного).
  • С помощью прибора можно регулировать мощность сети в пределах или 0-2 или 0-20 кВт/кВА. Данные показатели выставляются специальным переключателем.
  • Обязательно при настройках ограничителя выставляется время (период) отключения подающей сети и время повторного включения.
  • В конструкции ОМ 110 присутствуют клеммы подключения питающих контуров. Схема подключения разбита по нагрузкам. Чтобы правильно провести подключение ОМ, надо разобраться с инструкцией прибора. Здесь главное, чтобы один из проводников обязательно прошел через магнитопровод.

Вторая модель, она трехфазная. Итак, ограничитель мощности ОМ 630. Необходимо отметить, что в данной линейке есть три основные позиции: ОМ 630; ОМ 630-1; ОМ 630-2.

  • Первая модель может программироваться (настраиваться) вручную самим потребителем. Устанавливается в сетях от 5 до 50 кВт, с шагом регулировки 0,5 кВт.
  • Вторая программируется только в заводских условиях. Характеристики те же.
  • Третья используется в сетях мощностью выше 50 кВт. Есть возможность устанавливать с трансформаторами.

Схема подключения у трех моделей одинаковая. Добавим, что большой популярностью также пользуются ограничители ОМ 310, они трехфазные и обладают практически теми же функциями, что и 63-е модели.

Какими особенностями обладают ограничители мощности трехфазные? Это более сложные конструкции, но и более эффективные. К примеру, с их помощью можно не только контролировать полную мощность сети, но и при необходимости отключать одну из фаз, две другие же будут работать. К тому же этот прибор обладает защитными свойствами в плане искажения показателей питающей электрической сети. Плюс ограничитель и измеряет характеристики фазных контуров, и отображает их на табло. Есть в нем функция сигнализации, которая срабатывает при аварийных ситуациях.

Добавим, что и однофазный ограничитель, и трехфазный, имеется в виду приборы на микропроцессорах, обладают функцией кражи электроэнергии. В них вставлена схема под названием «Ложный ноль». То есть, происходит срабатывание тока утечки по принципу УЗО или автомата.

Конечно, кроме контроля мощности потребляемой электроэнергии, есть у данного прибора еще один огромный плюс – это повторное включение после снижения нагрузки в сети в автоматическом режиме. То есть, нет необходимости бежать к распределительному щиту или в трансформаторную подстанцию для включения прибора. Это, безусловно, очень удобно. Некоторые специалисты рекомендуют, к примеру, в частном доме сделать приоритетное разделение участков электрической сети. То есть, на освещение и оргтехнику поставить прибор с большим показателем предела, а на остальные группы потребителей с меньшим.

{SOURCE}

ЗАГРАДИТЕЛЬНЫЕ ОГНИ, ЗОМ

Назначение
  • для установки лимита мощности потребляемой электроэнергии в пределах от 3,0 до 250 кВт (в зависимости от вида исполнения);
  • для автоматической коммутации на включение и отключение потребителя от электросети в случае превышения им лимита разрешённой мощности потребляемой электроэнергии, установленной техническими условиями;
  • для защиты электрических сетей от режимов аварийных перегрузок.

Устройство ограничения потребляемой мощности электроэнергии (УОМПЭ) может устанавливаться в электросетях, где мощность потребляемой нагрузки составляет более, чем 3,0 кВт (в электрических подстанциях, жилых зонах, дачных городках, производственных цехах, административных зданиях и специальных объектах). УОМПЭ включается и функционирует в автоматическом режиме при наличии напряжения в первичной сети.

Варианты подключения устройства
  • в трансформаторной подстанции до коммуникационного аппарата, питающего группу абонентов;
  • на ближайшей к абоненту опоре линии электропередачи, на высоте, воспрещающей доступ к нему абонентов и посторонних лиц;
  • во вводном устройстве абонента.
Принцип работы

Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки встроенными трансформаторами тока, вычисляет действующее значение потребляемой мощности отдельно в каждой фазе и обрабатывает эти значения в соответствии с выбранным алгоритмом работы. При повышении значения мощности свыше установленного значения ОМ-630 отключает нагрузку на время, установленное потребителем. Нагрузка подключается к сети питания через трехфазный контактор. Исполнительное реле ограничителя управляет катушкой контактора.

Время отключения при перегрузке и время повторного включения устанавливается переключателями на передней панели. Ограничитель защищает нагрузку при обрыве нулевого провода, отключая ее от сети питания. В ограничителе может быть установлена функция реле напряжения: защита от повышения напряжения более 260В и падения его ниже 160В (оговаривается при заказе).

Популярные статьи  Контакторы электромагнитные

Ограничитель блокирует включение нагрузки на 10 минут при циклической перегрузке (перегрузка от 10 и более раз за установленный промежуток времени).

В ограничителе предусмотрен выход для подключения внешней сигнализации при перегрузке по мощности. В течении 80% установленного времени до отключения нагрузки сигнализация прерывистая (замыкание контакта реле сигнализации с частотой 1Гц), в течение 20% оставшегося времени — постоянная. Это предупреждает потребителя о превышении потребляемой мощности и при отключении одного или нескольких потребителей предотвращает отключение всей нагрузки. Для трехфазных потребителей электроэнергии может быть введена функция контроля чередования фаз и защита от обрыва фазы.

Возможно изготовление устройства с использованием счетчиков, имеющих функцию контроля потребленной мощности и релейные схемы исполнения и сигнализации. Программирование счетчиков производится под разрешенную мощность по требованию заказчика.

Технические характеристики

Номинальное напряжение, (вольт)

~ 400/230
Номинальная частота, (герц) 50
Средняя гарантированная механическая долговечность, (час) 10000
Максимальная мощность контролируемой нагрузки (кВт) 250
Минимальная мощность контролируемой нагрузки (кВт) 3,0
Потребляемая мощность (Вт) 0,2
Температурный режим работы (град. С) от -60°С до +70°С
Корпус (в зависимости от условий эксплуатации) влагозащищённый
В зависимости от контролируемой мощности УОМПЭ подразделяются:
УОМПЭ-6-15 6 — 15 кВт
УОМПЭ-5-35 5 — 35 кВт
УОМПЭ-3.5-50 3.5 — 50 кВт
УОМПЭ-9.9-99 9.9 — 99 кВт
УОМПЭ-26.4-264 26.4 — 264 кВт

Параметры и устройство ограничителя мощности

К главным параметрам ограничителей мощности относятся:

число контролируемых фаз сети – одна или три;

Трехфазный ограничитель мощности

Однофазный ограничитель мощности

  • максимальный контролируемый устройством ток;
  • максимальный ток через контакты устройства;
  • диапазоны выдержек времени, настраиваемых пользователем.

Органы управления однофазного ограничителя мощности

Так как ограничители мощности – цифровые устройства, то аналоговые сигналы на их входах преобразуются в цифровые величины (оцифровываются). Для этого предназначены аналогово-цифровые преобразователи (АЦП), переводящие данные о величине токов и напряжений в вид, понятный контроллеру прибора.

АЦП датчиков напряжения расположены внутри прибора, но датчики тока в некоторых моделях могут находиться и вне его. Это снижает тепловую нагрузку на устройство и позволяет избавиться от силовых контактов для подключения мощных потребителей. Датчики тока выполняют бесконтактными (по принципу трансформаторов тока), при этом лишние контактные соединения в контролируемой цепи исключаются. Дополнительное преимущество: напряжение прибор измеряет на входе в дом, а ток – в любой цепи, которую предполагается отключать при превышении мощности в ней.

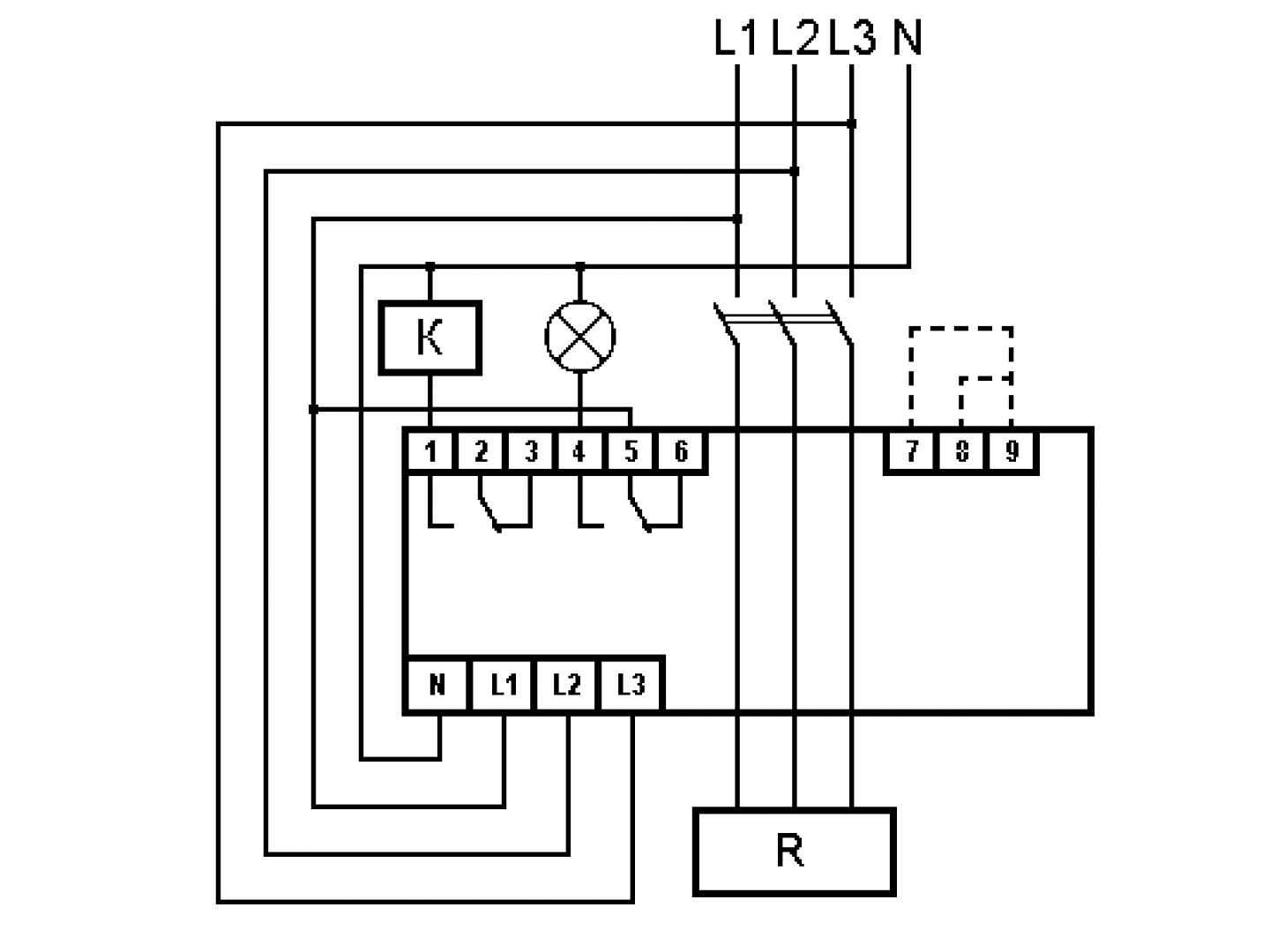

Схема подключения трехфазного ограничителя мощности с выносными трансформаторами тока

Данные об измеренных токах и напряжениях попадают в контроллер, контролирующих их величины и вычисляющий недостающие: активную и реактивную мощность, токи прямой и обратной последовательностей. В его памяти находятся уставки, заданные пользователем. Работая по определенному алгоритму, он выводит требуемую информацию на дисплей и управляет блоком выходных реле.

Для программирования работы контроллера или установки уставок служит блок кнопок управления или потенциометров. Он расположен на передней панели прибора и совмещен с цифровым индикатором (дисплеем).

Устройство включает в свой состав минимум одно реле с перекидным контактом. Через него происходит либо управление магнитным пускателем, либо подключенной нагрузкой напрямую. Прямое управление возможно, если ток нагрузки не превышает величины, указанной в паспорте устройства (максимальный ток контактной системы).

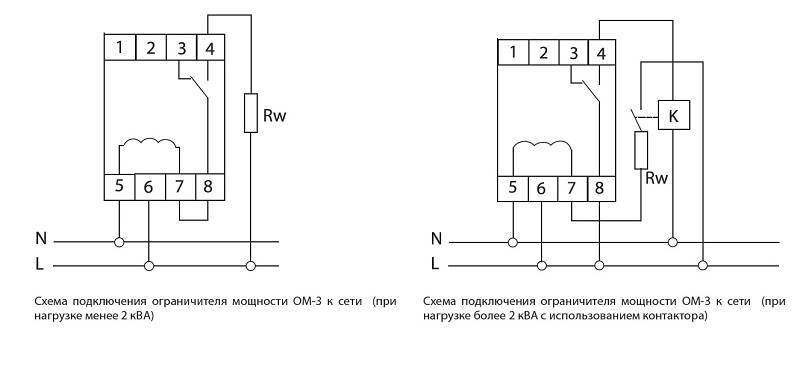

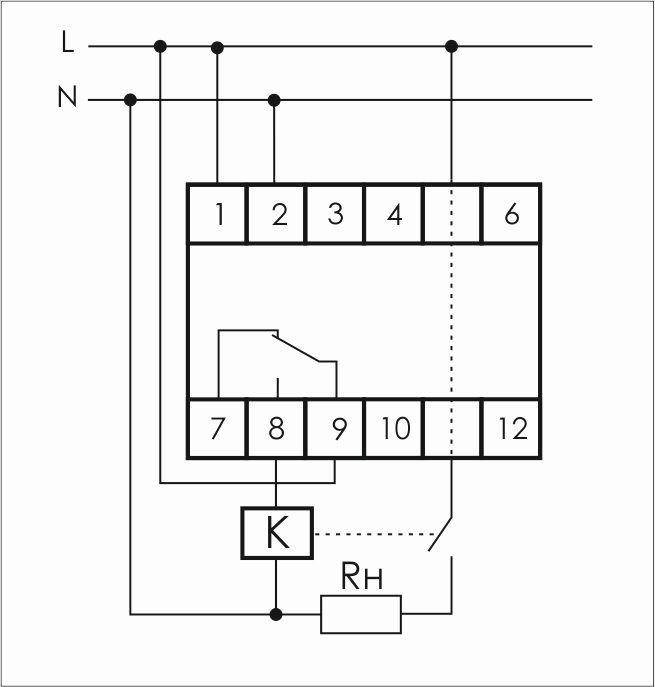

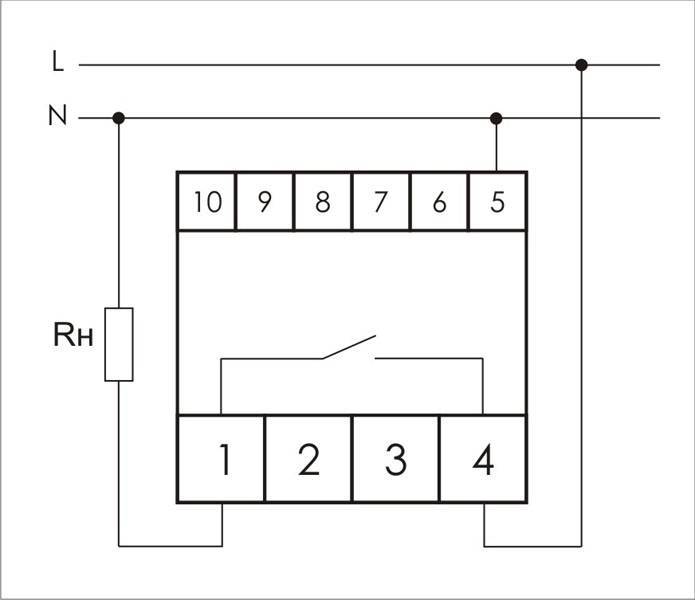

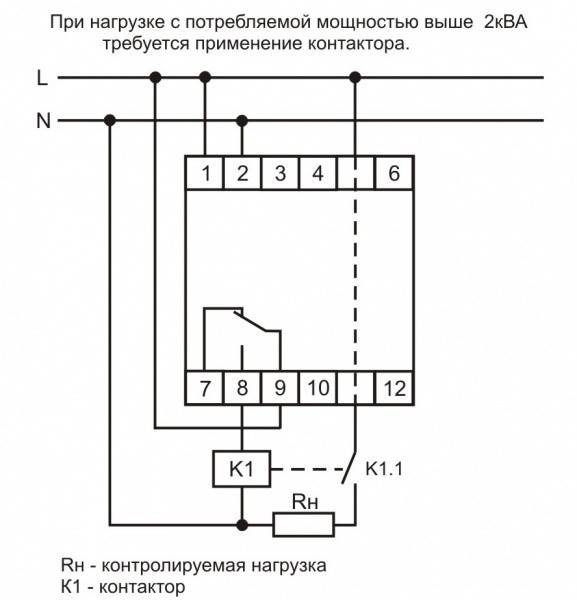

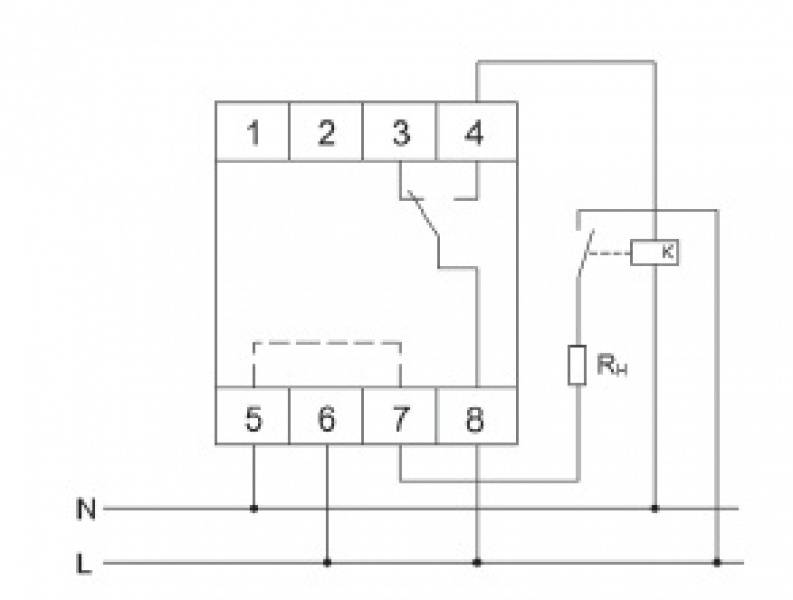

Схемы подключения однофазных ограничителей мощности

Кроме контактов для управления нагрузкой некоторые ограничители мощности снабжаются дополнительными сигнальными контактами, использующимися в схемах сигнализации и автоматики.

В состав ограничителей мощности, имеющих множество дополнительных функций, включаются интерфейсы для связи с персональным компьютером: RS-232 или RS-485. При наличии соответствующего программного обеспечения можно легко и просто установить все уставки и параметры, не блуждая по меню прибора.

Зачем и кому они нужны?

Энергосбытовые организации успешно применяют подобные устройства для борьбы со злостными неплательщиками, воровством электроэнергии, и другими нарушениями, которые встречаются на просторах нашей огромной страны. Наличие ограничителя мощности часто является обязательным в Технических условиях, выдаваемых новым абонентам при подключении к электрической сети. Правомерность подобных решений вызывает горячие споры, и порой доходит до рассмотрения в суде.

Чем полезна установка ограничителя мощности для собственника загородного коттеджа? Прежде всего, это реле напряжения и тока в одном корпусе. Можете не переживать за стиральную машину, микроволновую печь и любимый телевизор. Они под надежной охраной. Произойдет мгновенное отключение при резких перепадах напряжения или обрыве нулевого провода трехфазной сети, потому что по быстродействию и точности измерения этот прибор превосходит любой автоматический выключатель в вашем доме.

Мы рассмотрели принцип работы и область применения такого полезного и “умного” прибора, как ограничитель мощности. В заключении приведу ответы на часто задаваемые вопросы, с которыми обращаются покупатели в службу технической поддержки «Скан Лайтс +»

Варианты подключения ограничителя мощности

В качестве примера рассмотрим ограничитель мощности ОМ-310, подключение которого может быть выполнено по 4 схемам.

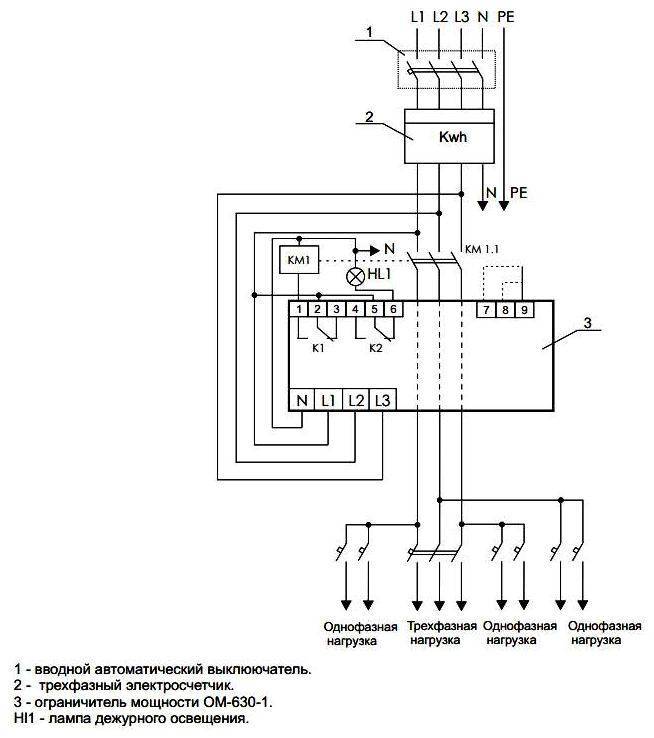

Схема № 1. Одна группа нагрузок и ее отключение в случае превышения мощности

Все комплектующие элементы размещаются в общем электрощите. Вместе с вводным трехполюсным автоматом выполняется установка однополюсного автомата в цепь питания, подаваемого к катушке контактора – управлению. Это дает возможность использования в цепях управления проводов с меньшим сечением. Кроме того, провода силовых цепей и цепей управления разделяются между собой.

С опоры ЛЭП провод ввода СИП 4х16 заходит непосредственно в щит. Три фазных провода подключаются к верхним зажимам вводного автомата, а нулевой провод – к нулевой шине. В качестве примера рассматривается выделенная мощность в 15 кВт для трехфазной сети. Поэтому номинальный ток вводного автомата составляет 25 ампер.

Все три фазных провода от нижних зажимов вводного автомата проходят сквозь отверстия трансформаторов тока, встроенных в ограничитель мощности. Далее они соединяются с соответствующими клеммами в трехфазном счетчике. Функции встроенных трансформаторов заключаются в контроле тока, поступающего на каждую фазу.

Если жилы проводов или кабелей имеют диаметр, превышающий размеры сквозных отверстий во встроенных трансформаторах, необходимо воспользоваться внешними трансформаторами тока. Точно такое же условие выполняется в случае мощности трехфазной нагрузки, превышающей значение в 30 киловатт. Подключение осуществляется к вторичным обмоткам трансформаторов, подключенных к каждой фазе. Замена трансформаторов с внутренних на внешние активируется в настройках.

Далее после счетчика провода всех трех фаз подключаются к верхним клеммам модульного контактора. Нулевой провод с шины подключается к соответствующей клемме электросчетчика. Клеммы модульного контактора с помощью фазных перемычек соединяются с устройством защиты от импульсных перенапряжений (УЗИП). Питание для ограничителя мощности подводится от УЗИП. Для этого к устройству подводится трехфазное напряжение. После всех подключений счетчик и вводный автомат опломбируются.

Популярные статьи  Цвета проводов в электрике: типовая маркировка + разбор нюансов

Подключение выполняется так же, как и на предыдущей схеме. Главным отличием является наличие двух групп нагрузок. Неприоритетной считается нагрузка № 1, отключаемая контактором в первую очередь. Нагрузка № 2 постоянно находится во включенном состоянии. Как правило, это системы освещения, бойлеры, холодильники, насосы, котлы, сигнализация и другие жизненно важные участки.

Отключение неприоритетной нагрузки происходит в случае превышения потребляемой мощности. Главные объекты будут работать, а часть из них будет отключена. Однако, следует помнить, что неотключаемая нагрузка в этом случае остается без защиты ограничителя мощности, что может привести к негативным последствиям. В реле нагрузки задействуется лишь один контакт, а функциональное реле не используется вообще.

Схема № 3. Две группы нагрузок, отключаемых полностью из-за превышения мощности

В данном случае нагрузка состоит из двух отключаемых групп. Основное отличие между ними заключается в разнице между уставками, определяющими приоритет. Когда наступает превышение установленной мощности, происходит отключение нагрузки № 1. Если этот процесс продолжается, то отключается и нагрузка № 2.

К нагрузке № 1 относятся объекты с повышенной мощностью, такие как теплые полы, различные виды нагревателей, духовые шкафы и другое аналогичное оборудование. После их отключения нагрузка № 2 остается без защиты от перепадов напряжения в сети. В схеме задействовано реле нагрузки (один выходной контакт) и функциональное реле также с одним контактом.

Схема № 4. Три группы нагрузок, из них отключаются две неприоритетные

В данном случае нагрузки будут также отключаться поочередно, по мере повышения мощности. Вначале будет отключена 1-я нагрузка, за ней – вторая. Нагрузка № 3 остается постоянно включенной и ограничитель мощности не сможет ее защитить. В данной схеме также задействовано по одному контакту от реле нагрузки и функционального реле.

Читайте далее:

Ограничители тока: схемы

Ограничитель импульсных перенапряжений

Расчет тока по мощности и напряжению

Регулятор мощности

Выбор и расчет автомата по мощности и нагрузки

Онлайн калькулятор расчета тока по мощности

Назначение и описание работы

Автоматический ограничитель входящей мощности – это устройство, которое контролирует данный показатель и при резком превышении или, наоборот, понижении его — отключает питание абонента. ОМ часто используется как в квартирах, так и в частных домах для обеспечения наивысшего уровня защиты.

Фото — ОМ

Назначение ограничителя:

  1. Контроль входящей электроэнергии. При превышении поступление тока прекращается – это поможет сохранить бытовые приборы от перегрузок;
  2. Защита электросети от незаконного подключения. Часто бывает, что к Вашему питающему кабелю подключается еще один абонент, тем самым воруя электрический ток. С этим также может бороться ОМ, т. к. на нем есть четкие установки количества потребителей и нужной мощности;
  3. Контроль работы различных механизмов. Его используют для управления мощностью двигателя мотоцикла, автомобиля, станочных механизмов, СВЧ и т. д. Иногда его можно встретить также на скутере, в аварийных схемах.

Работает это электрооборудование довольно просто, сравнивая максимальное допустимую мощность и вольтаж напряжения, поступающие из локальной электросети. Когда прибор обнаруживает некоторые отклонения – он отключает потребителя. Стоит помнить, что включение производится не сразу, а с погрешностью в несколько секунд. Спустя короткий отрывок времени, поступление потребляемой энергии возобновится, следовательно, до этого момента нужно уменьшить нагрузку на сеть в квартире или доме.

Фото — конструкция ом 310

Рассмотрим технические характеристики прибора — ограничитель мощности ОМ-310:

Назначение
Используется для включения в трехфазную цепь с напряжением 380В и частотой 50 Гц
Максимальная частота
62 Гц
Наибольший и наименьший показатели для работы
От 3 кВт до 40 (до 20 кВА)
Максимальное напряжение
450 В
Контакты для подключения локальной сети
1. Специальный зажим для установки дистанционного контроля;2. Стандартный вход под фазу; 3

Клемма для того чтобы подключить счетчик или трансформатор.
Выходы ограничителя
На реле (автоматический выключатель), который обязательно должен присутствовать в сети
Показатели защиты
Прибор изолирован, согласно IP40 (взрывозащищённый), клеммник – IP20 (сопротивляется проникновению влаги и крупных частиц пыли)
Условное климатическое исполнение
У3.1
Рабочая температура
От – 30 градусов до + 50
Условия хранения
Этот электронный прибор важно хранить в сухом месте, не под прямыми солнечными лучами. Максимальная допустимая температура – 70 градусов тепла и 50 мороза
Установка
Производится в основном на DIN-рейку, возможен монтаж на столбах (если счетчик наружный)
Максимальный вес
0,5 кг

Ограничитель входящей мощности ОМ 630 (ОП-630) и 611 имеет приблизительно те же характеристики, за исключением параметров (у него максимальный показатель 63 кВт).

Фото — схема ограничителя

Видео: применение ограничителей мощности

Обзор цен

Купить ограничитель мощности можно в любом специальном электромагазине, цена зависит от типа прибора и его марки.

Выходы ограничителя
На реле (автоматический выключатель), который обязательно должен присутствовать в сети
Показатели защиты
Прибор изолирован, согласно IP40 (взрывозащищённый), клеммник – IP20 (сопротивляется проникновению влаги и крупных частиц пыли)
Условное климатическое исполнение
У3.1
Рабочая температура
От – 30 градусов до + 50
Условия хранения
Этот электронный прибор важно хранить в сухом месте, не под прямыми солнечными лучами. Максимальная допустимая температура – 70 градусов тепла и 50 мороза
Установка
Производится в основном на DIN-рейку, возможен монтаж на столбах (если счетчик наружный)
Максимальный вес
0,5 кг

Город Сколько стоит ограничитель om-310, рублей
Москва 6400
Уфа 6350
Воронеж 6300
Екатеринбург 6350
Новосибирск 6350
Ростов-на-Дону 6400
Челябинск 6380
Тюмень 6350

Продажи производятся также в фирменных дилерских центрах, это Новатек, ABB, Скан и прочие. Перед покупкой обязательно проверяйте все сертификаты соответствия качества, паспорт прибора и условия гарантии. В большинстве случаев, гарантийное обслуживание действует 1 год с момента установки.

Реле максимального тока предназначено для отключения нагрузки при увеличении тока выше установленного значения. Реле ограничения мощности предназначено для измерения и постоянного контроля активной или полной мощности нагрузки.

Устройство контроля электрических параметров однофазной сети. Предназначен для контроля напряжения, активной/реактивной/полной мощности, тока потребляемого нагрузкой и последующей передачей информации по протоколу Modbus RTU.

Популярные статьи  Соленоидный двигатель

Устройство контроля электрических параметров однофазной сети. Предназначен для контроля напряжения, активной/реактивной/полной мощности, тока потребляемого нагрузкой и последующей передачей информации по протоколу Modbus RTU.

ОМ-163 предназначен для ограничения потребляемой мощности, а так же для (отключения) подключенного к нему оборудования

ОМ-163 предназначен для ограничения потребляемой мощности, а так же для (отключения) подключенного к нему оборудования

Реле ограничения мощности со встроенным реле напряжения ОМ-110-01 предназначено для постоянного контроля активной или полной мощности однофазной нагрузки.

Реле ограничения мощности со встроенным реле напряжения ОМ-110-01 предназначено для постоянного контроля активной или полной мощности однофазной нагрузки.

Устройство обеспечивает работу с нагрузкой мощностью от 2,5 кВт до 30 кВт при использовании встроенных токовых трансформаторов и до 450 кВт при использовании внешних токовых трансформаторов, в том числе и в сетях с изолированной нейтралью.

Устройство обеспечивает работу с нагрузкой мощностью от 2,5 кВт до 30 кВт при использовании встроенных токовых трансформаторов и до 450 кВт при использовании внешних токовых трансформаторов, в том числе и в сетях с изолированной нейтралью.

Реле максимального тока РМТ-101 предназначено для отключения нагрузки при увеличении тока выше установленного значения в пределах от 0 до 100 ампер.

Реле максимального тока РМТ-101 предназначено для отключения нагрузки при увеличении тока выше установленного значения в пределах от 0 до 100 ампер.

Реле максимального тока РМТ-104 предназначено для постоянного контроля действующего значения тока однофазной нагрузки от 1 до 400 А и ее отключения в случае превышения заданного пользователем максимально допустимого тока нагрузки (МТЗ с независимой выдержкой времени) с заданным временем отключения и последующим автоматическим включением с заданным временем включения или с блокировкой повторного включения.

Реле максимального тока РМТ-104 предназначено для постоянного контроля действующего значения тока однофазной нагрузки от 1 до 400 А и ее отключения в случае превышения заданного пользователем максимально допустимого тока нагрузки (МТЗ с независимой выдержкой времени) с заданным временем отключения и последующим автоматическим включением с заданным временем включения или с блокировкой повторного включения.

Реле тока и ограничители тока, которые представлены компанией-производителем Новатек-Электро, обладают высокими рабочими характеристиками, позволяющими использовать устройства для бытовых и промышленных задач.

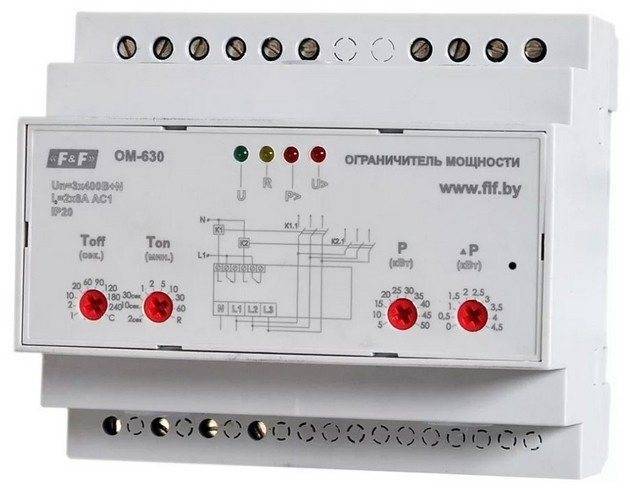

Трехфазный ограничитель мощности ОМ-630

Ограничитель мощности

Это устройство работает самостоятельно только при выполнении защитных функций. То есть, ограничение по напряжению и току. В этом случае схема установки выглядит следующим образом:

Ограничитель мощности

Ваш объект полностью защищен от коллизий на линии, время повторного включения задается на панели управления. Вне зависимости от использования трехфазного ввода (потребители могут быть как на 220, так и на 380 вольт), отключение производится при расхождении параметров по любому способу подключения.

Если вам необходим именно контроль за мощностью (основное предназначение), подключение нагрузки производится посредством контактора. Параметры отключения программируются с помощью персонального компьютера: для этого предусмотрен специальный порт.

Ограничитель мощности

Как и в предыдущем случае, подключение возможно для потребителей разного приоритета. Схема предусматривает коммутацию на группы с нормально замкнутыми и разомкнутыми контактами.

Ограничитель мощности

Если потребляемая мощность всей группы превышена, вначале отключаются те потребители, которые имеют более низкий приоритет. Основные объекты будут работать.

Время отключения программируется: когда таймер отсчитает норму, потребители снова будут запитаны.

Несмотря на выраженное промышленное предназначение ОМ-630, им можно пользоваться на объектах с небольшой мощностью потребления: до 5 кВт. В этом случае схема подключения предусматривает небольшую хитрость:

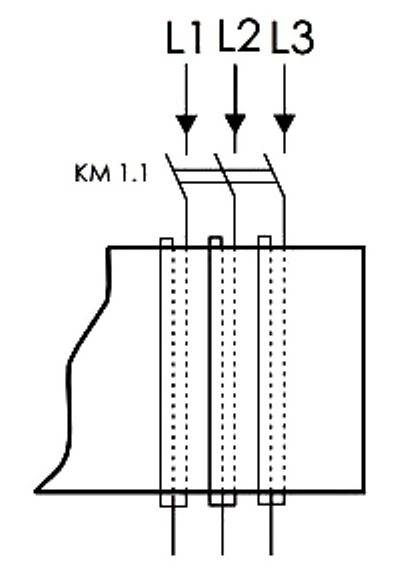

В корпусе прибора есть вертикальные сквозные отверстия. Через них пропускаются кабели, на которые подается нагрузка. Сколько фаз в нагрузке, столько и кабелей.

Ограничитель мощности

Если мощность ниже 5 кВт, количество витков определяется по формуле: 5/потребляемая мощность. Число всегда округляется в «плюс». Например, если мощность 2 кВт, получаем коэффициент 2.5. Значит витков будет 3.

Эта модель не имеет цифровой сегментной индикации режимов работы и возникающих проблем. Вместо этого на передней панели имеются индикаторные светодиоды. В документации есть таблица, по которой можно расшифровать показания индикаторов.

Устройство модели ОМ-1

Подключается эта модель через специальную шину, которая располагается под счетчиком. Максимальный коммутируемый ток указанный ограничитель мощности (схема показана ниже) выдерживает в 16 А. Регулировать устройство при этом можно от 3 до 30 кВт. Степень защиты в ОМ-1 имеется ИП20. Полная задержка повторного включения колеблется в районе 6 секунд. С внешним трансформатором переменного тока указанный ограничитель работать способен. При резком скачке напряжения в 20 В отключение устройства происходит автоматически. Дополнительно следует отметить, что данный ограничитель довольно прост в установке. Связано это с тем, что в комплекте к нему включается специальная рейка, на которую закрепляется корпус.

Ограничитель мощности

Что такое ограничитель мощности тока?

Если ответить на этот вопрос с точки зрения функций, это устройство — своего рода фильтр поступающего напряжения в дом. С точки зрения конструктивных особенностей, ограничитель мощности — это немного модифицированный автоматический выключатель максимального тока, поэтому этот способ контроля и управления источником питания отличается высокой надежностью, точностью и высоким уровнем безопасности.

Самый простой тип ограничителя мощности — это просто выключатель максимального тока. С помощью данного устройства можно запрограммировать определенную величину мощности тока, при превышении которой выключатель просто отключит электрическую цепь, но при этом останется подключенным к ней.

Большинство современных ограничителей мощности устроены немного сложнее, поскольку через определенное время у них также есть система повторного включения цепи. Реализация такого решения не требует слишком сложной конструкции ограничителя, но делает устройство более универсальным и полезным. При рассмотрении вопроса о покупке ограничителя мощности следует иметь в виду, что этот тип контрольного и защитного оборудования нельзя использовать для цепей, в которых имеются устройства, требующие выдачи значительного пускового тока, включая люминесцентные лампы,

Отличаются ли трехфазный ограничитель мощности и однофазный ограничитель мощности друг от друга? С точки зрения принципа действия — нет, но значения отключений и внешней конструкции могут отличаться из-за специфики тока и большей мощности устройств, подключенных к источнику питания.
