Монтаж люминесцентных светильников

Содержание

Монтаж люминесцентных ламп

При желании светильники дневного света несложно установить своими руками. Установка приборов освещения осуществляется исходя из их конструктивных особенностей. Устройства монтируют к потолочным конструкциям, на стены, в колонны и т.д. Для фиксации используют дюбеля и закладные.

Для соединения проводки светильника с электрической сетью устанавливают потолочные розетки. Они маскируют отверстие, из которого выводятся проводники.

Для настенных светильников розетки монтируют на незначительном расстоянии от источника света. Из корпуса выходит шнур, соединяющийся с источником электропитания через вилку.

Схема подключения прибора также важна. Чаще всего на рынке встречаются модификации, оснащенные дросселями и стартерами. Такие устройства имеют выделенные гнезда. Один из конденсаторов подключается параллельно и выполняет роль стабилизатора напряжения. Второй конденсатор предназначен для продления времени импульса на старте. Такое подключение именуют электромагнитным балансом. Его схема показана на рисунке внизу.

На всех люминесцентных светильниках имеется схема. Она изображена с обратной стороны прибора. Схема содержит достаточную информацию о количестве лампочек, их мощности, а также других значимых характеристиках устройства.

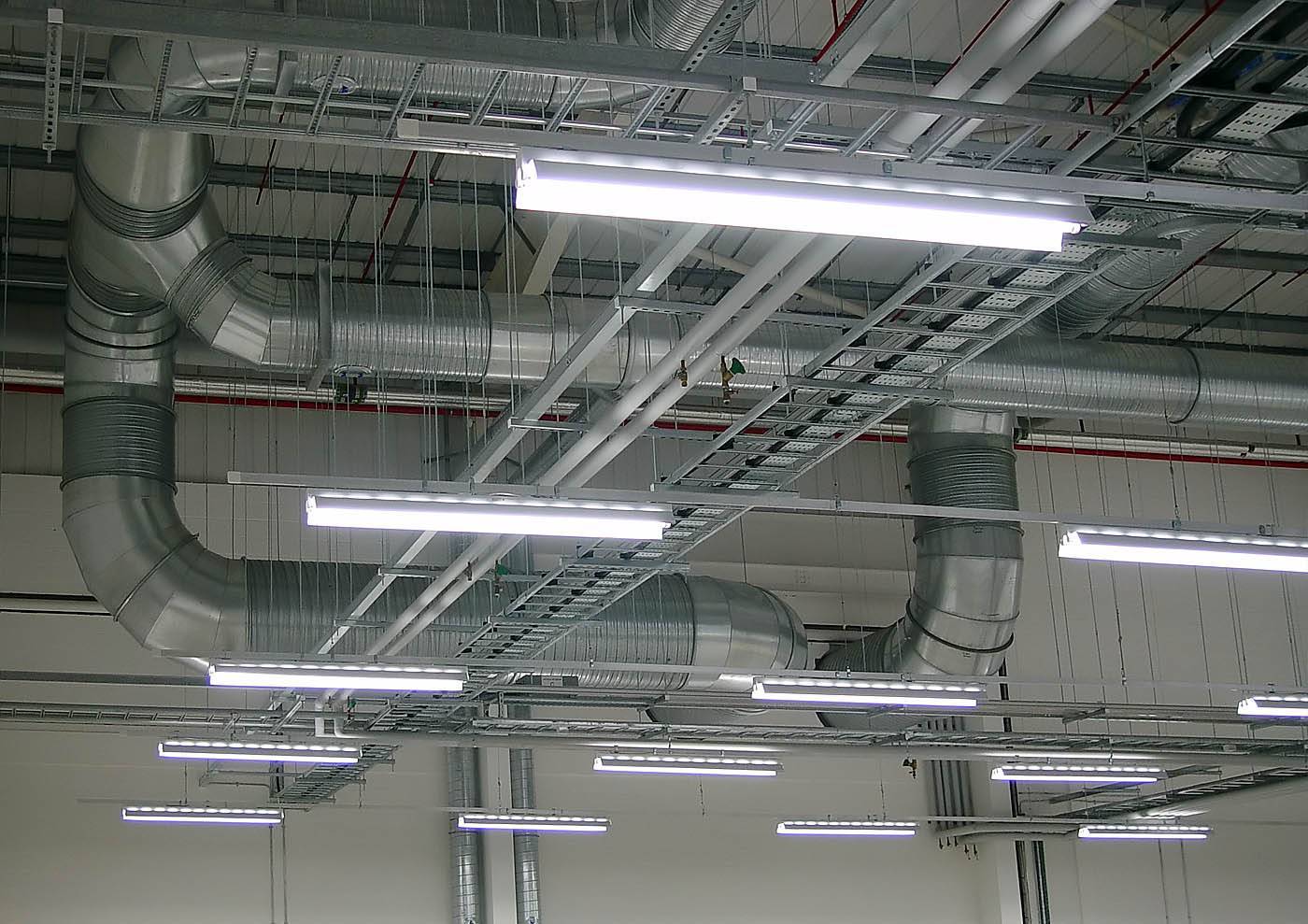

Оптимальный способ размещения люминесцентных приборов — подвешивание их на магистрали (осветительные коробки типа КЛ-1 или КЛ-2). В совокупности с коробками в продаже имеются все необходимые комплектующие для установки люминесцентного светильника.

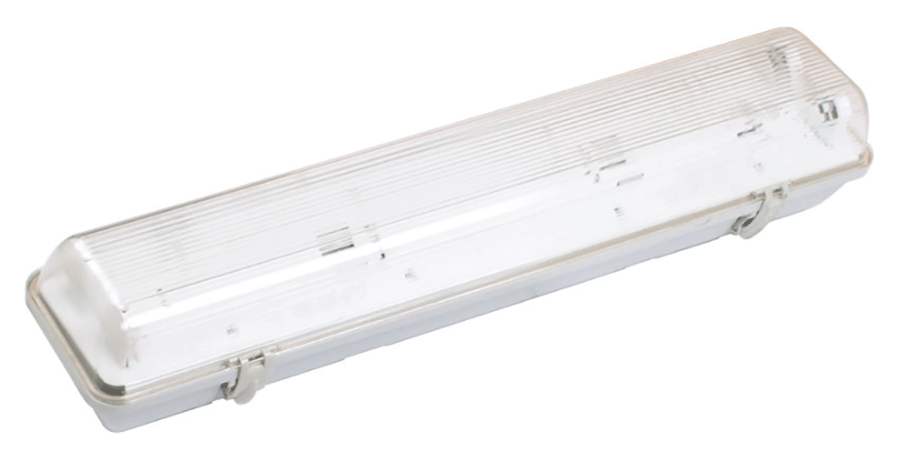

Монтаж двух ламп

Варианты подключений

Какое бы количество источников света не требовалось включить в осветительную систему, все они подключаются последовательно. Для запуска двух ламп потребуется соответственно два стартера. Их подсоединяют параллельно.

Итак, опишем процесс подключения сразу 2 люминесцентных ламп:

Фаза вначале должна подходить ко входу дросселя
От него она должна поступать к первой лампе
Затем направляться к первому стартеру
Далее переходить на вторую контактную пару этого же источника света
Выходящий контакт соединяют с нулем
Точно в такой же последовательности подсоединяют вторую трубу. Первым – ПРА. Затем контакт второго источника света и т.д.

Если вы поняли принцип этой схемы, то легко сможете этим же способом подключить 3 или 4 люминесцентных лампы.

56 Самых лучших урожайных сортов огурцов для теплицы: описание и фото | +Отзывы

Можно ли добавить светильники в уже натянутый потолок

По разным причинам может оказаться так, что установленных лампочек недостаточно. Например, неправильно выполнен расчёт, или куплена квартира с готовым ремонтом. Тогда можно добавить ещё светильников в натяжной потолок.

Первый вариант — снять полотно, прикрепить к основанию платформы и натянуть покрытие обратно. Но демонтаж с последующей установкой возможен только для плёночного потолка с гарпунным креплением. Если приглашать для работы специалистов, получится дорого, а своими руками — сложно. Кроме того, из-за вмешательства пропадёт гарантия установщика.

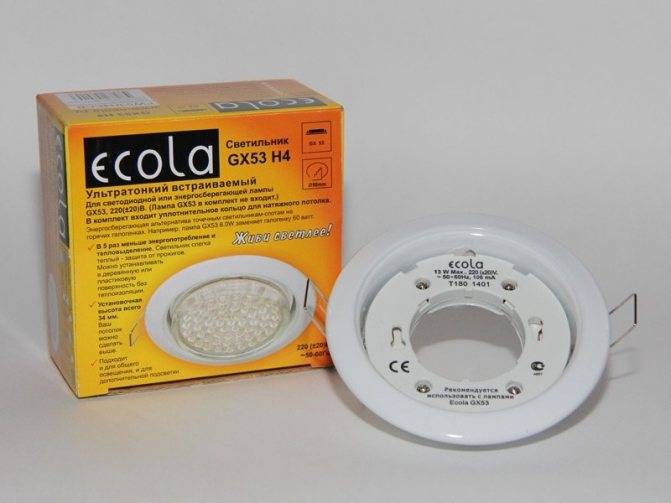

Но есть и другой способ встроить лампочки, без применения закладных. Для него подойдут только светильники с цоколем GX53, так как они достаточно большого размера и можно выполнить монтаж через вырез для лампочки. Отверстия должно хватить для того, чтобы проходил инструмент.

Сначала размечают потолок таким образом, чтобы точки размещения светильников были симметричны относительно уже существующих приборов, а также стен. Понадобится карандаш и рулетка.

Затем приклеивают защитное кольцо и вырезают полотно внутри. Этапы проходит так же, как и при обычном монтаже.

После этого нужно измерить расстояние от базового перекрытия до натяжного потолка (для каждого отверстия). В соответствии с ним делают подвесы и крепят к корпусу светильника. Пружины при таком способе не понадобятся. Подвесы обязательно должны быть П-образной формы, иначе не получится прикрепить к потолку.

Через отверстие для люстры или установленного раньше светильника прокидывают провод. Острые концы предварительно заматывают изолентой, чтобы не повредить потолок изнутри. С помощью клеммников соединяют провода светильника. Прибор вставляют в подготовленное место и крепят подвес к перекрытию через отверстие в цоколе. Поправляют спот, чтобы он располагался ровно относительно потолка. Провода соединяют с подключенными кабелями от люстры.

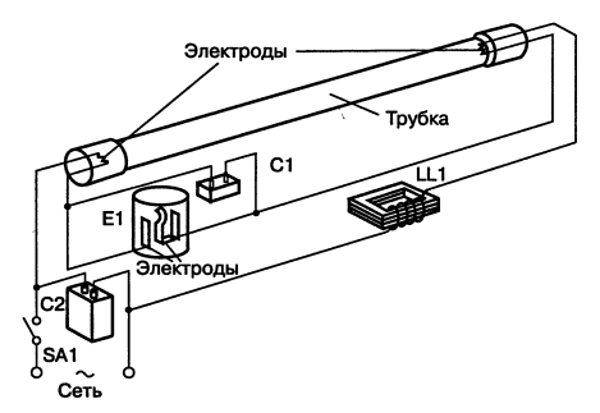

Классическая схема c использованием электромагнитного балласта

Совокупность дросселя и стартера также называют электромагнитным балластом. Схематически такой вид подключения можно представить в виде нижерасположенного рисунка.

Для увеличения коэффициента полезного действия,a также уменьшения реактивных нагрузок в схему вводятся два конденсатора – они обозначены С1 и С2.

Обозначение LL1- дроссель, иногда его называют балластником.
Обозначение Е1 – стартер, как правило он представляет собой небольшую лампочку тлеющего разряда c одним подвижным биметаллическим электродом.

Изначально, до подачи тока эти контакты разомкнуты, поэтому ток в схеме напрямую на лампочку не подается, а нагревает биметаллическую пластину, которая нагреваясь выгибается и замыкает контакт. В результате возрастает ток, нагревающий нити нагрева в люминесцентной лампе, а самом стартере ток уменьшается и электроды размыкаются. В балласте начинается процесс самоиндукции, приводящий к созданию высокого импульса напряжения, обеспечивающего образование заряженных частиц, которые взаимодействуя с люминофором покрытия, обеспечивают возникновение светового излучения.

Такие схемы с использованием балласта имеют ряд достоинств:

небольшая стоимость требуемого оборудования;
простота в использовании.

К недостаткам таких схем можно отнести:

«мерцающий» характер светового излучения;
значительный вес и крупные габариты дросселя;
долгое зажигание люминесцентной лампы;
гудение работающего дросселя;
почти 15% потерь энергии.
невозможно использовать совместно с устройствами, которые плавно регулируют яркость освещения;
на холоде включение значительно замедляется.

Дроссель выбирают строго в соответствии c инструкцией к конкретному виду люминесцентных ламп. Это обеспечит полноценное выполнение им своих функций:

ограничивать в требуемых значениях величину тока при замыкании электродов;
генерировать достаточное для пробоя газовой среды в колбе лампы напряжение;
обеспечивать поддержку горения разряда на стабильном постоянном уровне.

Несоответствие выбора приведет к преждевременному износу ламп. Как правило, дроссели имеют ту же мощность, что и лампа.

Среди наиболее распространенных неисправностей светильников, в которых используют люминесцентные лампы, можно выделить такие:

отказ дроселля, внешне это появляется в почернении обмотки, в оплавлении контактов: проверить его работоспособность можно самостоятельно, для этого понадобится омметр – сопротивление исправного балласта составляет порядка сорока Ом, если омметр показывает менее тридцати Ом – дроссель подлежит замене;
отказ стартера – в этом случае лампа начинает светиться только по краям, начинается мигание, иногда лампочка стартера светится, нол сам светильник не зажигается, устранить неисправность можно только заменой стартера;
иногда все детали схемы исправны, но светильник не включается, как правило, причиной является потеря контактов в ламподержателях: в некачественных светильниках они изготавливаются из некачественных материалов и поэтому плавятся – устранить такую неисправность можно только заменой гнезд ламподержателей;
лампа мигает по типу стробоскопа, по краям колбы наблюдается почернение, свечение очень слабое – устранение неисправности замена лампы.

Некоторые особенности ламп дневного света

Начнём со «смерти» такой лампы, которая потребует особого подхода к «похоронам». Наберите в поиске « демеркуризация утилизация ртуть мой город

». Найдите ближайшую точку, которая оказывает такую услугу. Таких точек много, одна-две обязательно окажутся неподалёку. Именно туда нужно сдать перегоревшую ЛЛ, а не выкидывать её в мусорный контейнер. Туда же нужно сдавать энергосберегающие лампы, ртутные, перегоревшие светодиоды и батарейки. Если конечно Вы, человек, который неравнодушен к приятности прогулок около своего дома.

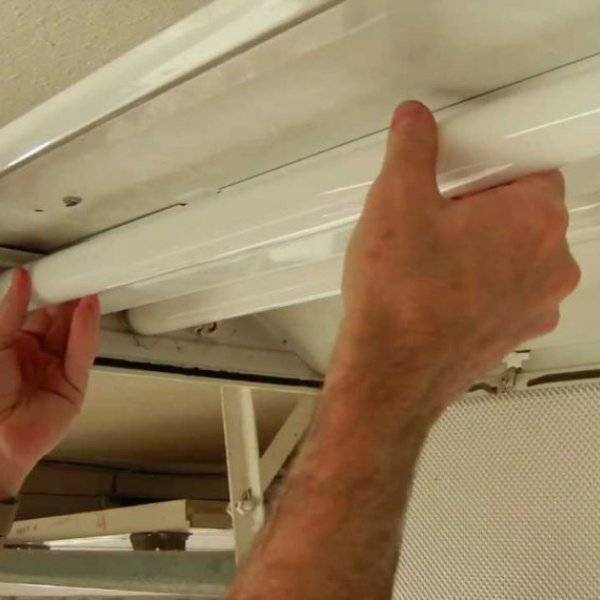

Это один из недостатков, который вызывает замена люминесцентных ламп, но не самый сложный. Куда сложнее ситуация, когда после многолетней эксплуатации «прикипела» пятка лампы к цоколю. Да, ЛЛ служат много лет, и часто случается так, что цоколь просто обрастает отложениями (конденсат, пыль и т.д.), что не позволяет вынуть лампу, не разрушив колбу. Наша рекомендация – пригласите специалистов. Вы должны понимать, что внутри колбы пары ртути и других газов, которые тяжелее воздуха и от которых проветриванием не избавится.

Перепад напряжения выведет из строя примерно 30% ЛЛ. Это нужно иметь в виду, занимаясь обустройством освещения на даче, где падения напряжения не исключения, а скорее правило. Оставшиеся 70% ламп не выйдут из строя. Они просто станут работать с меньшим КПД.

Если подключить ЛЛ в сеть, не соблюдая принцип «фаза – нейтральный провод», то каждая вторая лампа будет мерцать. Даже при последовательном соединении. Это потому, что схема люминесцентной лампы содержит конденсатор, который будет сбрасывать избыток заряда при неверном присоединении балансов.

Даже при соблюдении любых схем подключения люминесцентных ламп, они всё равно будут мерцать и «моргать». Это не потому, что мы плохо разобрались в том, как всё сделать правильно. Это физика электрического пробоя, который не может быть постоянным. Он «искрит», поэтому искрит и лампа. Чем меньше работает балласт (конденсатор), тем лучше он держит уровень «пробоя», и тем меньше мерцание лампы.

Лампа стала заметно мигать? Сначала поставьте на её место другую лампу, которая не мигает. Проверьте напряжение в сети, если всё в порядке — замените стартёр. Если мигание не исчезло – замените ЭПРА целиком.

И не забывайте время от времени вынимать лампу и нулевой шкуркой чистить контакты, это ахиллесова пята этих ламп – окисление контактов, что значительно влияет на её работоспособность.

В заключение хотелось бы отметить, что при всех своих недостатках, ЛЛ имеют множество преимуществ, от длительности сроков эксплуатации и правильного спектра, до безопасности и минимальной нагрузки на электропроводку квартиры. Поэтому, несмотря на завоевание рынка освещения , пока рановато списывать люминесцентные лампы в утиль. Полезнее научится использовать их грамотно и уместно.

Сегодня наблюдается тенденция к самостоятельному изготовлению для дома различных девайсов, в том числе и осветительных приборов. Это позволяет дать вторую жизнь старым бытовым вещам, а также хорошо сэкономить на покупке новых светильников. Сегодня речь пойдет об изготовлении своими руками люминесцентного светильника.

Сделать такой осветительный прибор или провести ремонт вышедшей из строя лампы сможет любой человек, обладая даже минимальными представлениями об основах электротехники. В этом вам поможет наша статья.

Кратко об особенностях работы ламп

Строение люминесцентной лампы

Каждый из таких приборов является герметичной колбой, наполненной специальной смесью газов. При этом смесь рассчитана таким образом, чтобы на ионизацию газов уходило гораздо меньшее по сравнению с обыкновенными лампами накаливания количество энергии, что позволяет заметно экономить на освещении.

Чтобы люминесцентная лампа постоянно давала свет, в ней должен поддерживаться тлеющий разряд. Для обеспечения такового осуществляется подача требуемого напряжения на электроды лампочки. Главная проблема заключается в том, что разряд может появиться только при подаче напряжения, существенно превышающего рабочее. Однако и эту проблему производители ламп с успехом решили.

Люминесцентные лампы

Электроды установлены по обеим сторонам люминесцентной лампы. Они принимают напряжение, благодаря которому и поддерживается разряд. У каждого электрода есть по два контакта. С ними соединяется источник тока, благодаря чему обеспечивается прогревание окружающего электроды пространства.

Таким образом, люминесцентная лампа зажигается после прогрева ее электродов. Для этого они подвергаются воздействию высоковольтного импульса, и лишь затем в действие вступает рабочее напряжение, величина которого должна быть достаточной для поддержания разряда.

Сравнение ламп

Световой поток, лм	Светодиодная лампа, Вт	Контактная люминисцентная лампа, Вт	Лампа накаливания, Вт
50	1	4	20
100	5	25
100-200	6/7	30/35
300	4	8/9	40
400	10	50
500	6	11	60
600	7/8	14	65

Под воздействием разряда газ в колбе начинает излучать ультрафиолетовый свет, невосприимчивый человеческим глазом. Чтобы свет стал видимым человеку, внутренняя поверхность колбы покрывается люминофором. Это вещество обеспечивает смещение частотного диапазона света в видимый спектр. Путем изменения состава люминофора, меняется и гамма цветовых температур, благодаря чему обеспечивается широкий ассортимент люминесцентных ламп.

Как подключить люминесцентную лампу

Лампы люминесцентного типа, в отличие от простых ламп накаливания, не могут просто включаться в электрическую сеть. Для появления дуги, как отмечалось, должны прогреться электроды и появиться импульсное напряжение. Эти условия обеспечиваются при помощи специальных балластов. Наибольшее распространение получили балласты электромагнитного и электронного типа.

Цены на люминесцентные лампы

Люминесцентные лампы

Это интересно: Какой мощности выбрать лампу для освещения аквариума — рассказываем все нюансы

Подготовительный этап

Как говорилось выше, подготовка к расположению осветительных приборов выполняется до оштукатуривания стен, поклейки обоев или укладки плитки.

Заранее потребуется:

Точно определиться с расположением источников света и их типом;

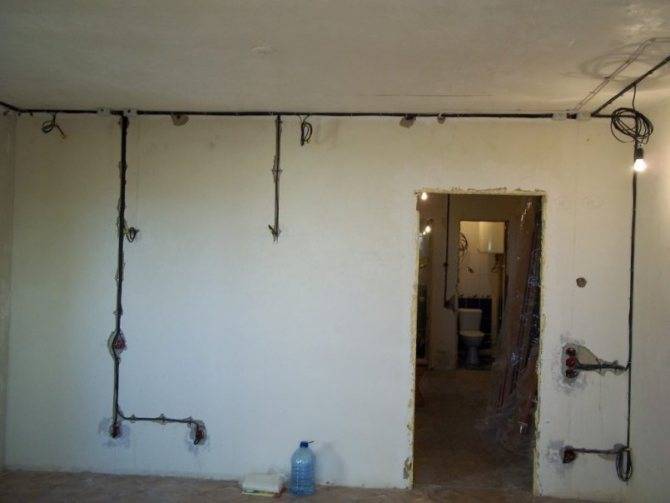

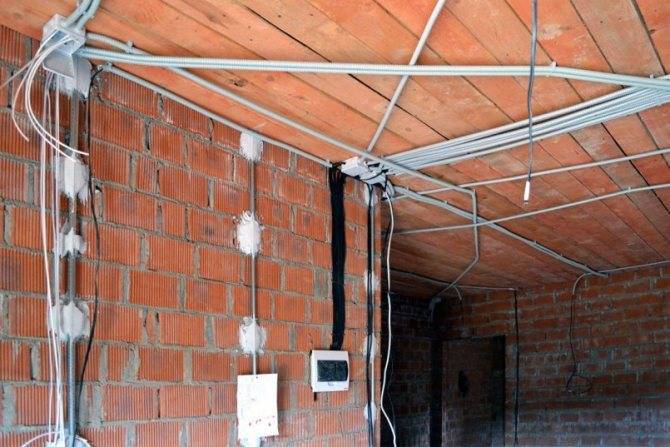

Проложить в стене или потолке канал для проводки от распределительного щитка.

На этом этапе скорее всего потребуется перфоратор, но можно затратить некоторое время, если материал стен не слишком плотный, воспользоваться молотком и зубилом.

Как выбрать ночник в спальню: советы и рекомендации
Светодиодные LED-лампы — какие лучше? Обзор самых популярных и надежных моделей, с фото и видео!
Как выбрать цветовую температуру — смотрите здесь! Таблица, инструкция, обзор яркой и оптимальной цветовой температуры для комнаты

Если стена блочная, тут придется выбрать между вырезанием канала болгаркой или маскировкой проводов за плинтусами и при помощи специальных накладок.

Подключение через современный электронный балласт

Подключение источника света с электронным балластом

Особенности схемы

Современный вариант подключения. В схему включается электронный балласт – это экономное и усовершенствованное устройство обеспечивает гораздо более длительный срок службы люминесцентных ламп по сравнению с вышерассмотренным вариантом.

В схемах с электронным балластом люминесцентные лампы работают на повышенном напряжении (до 133 кГц). Благодаря этому свет получается ровным, без мерцаний.

Современные микросхемы позволяют собирать специализированные пусковые устройства с низким энергопотреблением и компактными размерами. Это дает возможность помещать балласт прямо в цоколь лампы, что делает реальным производство малогабаритных осветительных приборов, вкручивающихся в обыкновенный патрон, стандартный для ламп накаливания.

При этом микросхемы не только обеспечивают светильники питанием, но и плавно подогревают электроды, повышая их эффективность и увеличивая срок службы. Именно такие люминесцентные лампы можно использовать в комплексе с диммерами – устройствами, предназначенными для плавного регулирования яркости света лампочек. К люминесцентным лампам с электромагнитными балластами диммер не подключишь.

По конструкции электронный балласт является преобразователем электронапряжения. Миниатюрный инвертор трансформирует постоянный ток в высокочастотный и переменный. Именно он и поступает на нагреватели электродов. С повышением частоты интенсивность нагрева электродов уменьшается.

Включение преобразователя организовано таким образом, чтобы сначала частота тока находилась на высоком уровне. Люминесцентная лампочка, при этом, включается в контур, резонансная частота которого значительно меньше начальной частоты преобразователя.

Далее частота начинает постепенно уменьшаться, а напряжение на лампе и колебательном контуре увеличиваться, за счет чего контур приближается к резонансу. Интенсивность нагрева электродов также увеличивается. В какой-то момент создаются условия, достаточные для создания газового разряда, в результате возникновения которого лампа начинает давать свет. Осветительный прибор замыкает контур, режим работы которого при этом изменяется.

При использовании электронных балластов схемы подключения ламп составлены так, что у регулирующего устройства появляется возможность подстраиваться под характеристики лампочки. К примеру, спустя определенный период использования люминесцентные лампы требуют более высокого напряжения для создания начального разряда. Балласт сможет подстроиться под такие изменения и обеспечить необходимое качество освещения.

Таким образом, среди многочисленных преимуществ современных электронных балластов нужно выделить следующие моменты:

высокую экономичность эксплуатации;
бережный прогрев электродов осветительного прибора;
плавное включение лампочки;
отсутствие мерцания;
возможность использования в условиях низких температур;
самостоятельную адаптацию под характеристики светильника;
высокую надежность;
небольшой вес и компактные размеры;
увеличение срока эксплуатации осветительных приборов.

Недостатков всего 2:

усложненная схема подключения;
более высокие требования к правильности выполнения монтажа и качеству используемых комплектующих.

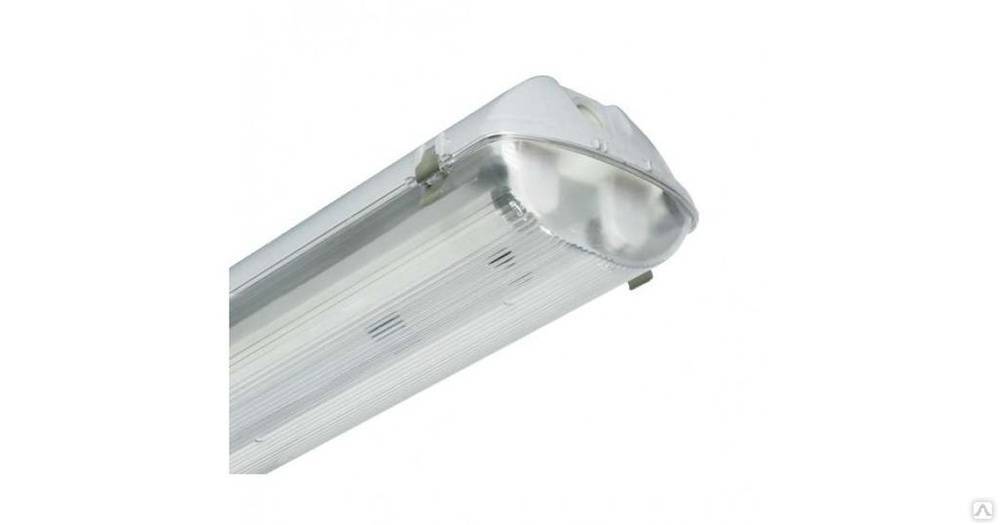

Взрывозащищенные люминесцентные светильники серии EXEL-V из нержавеющей стали

Перегрев дросселя и возможные последствия

Использование лампочек, у которых вышел срок службы и периодически возникают различные поломки, может обернуться пожаром. О том, как утилизировать отслужившие люминесцентные приборы, подробно написано здесь.

Избежать возникновения пожароопасной ситуации поможет регулярное инспектирование состояния осветительных приборов – визуальный осмотр, проверка основных узлов.

К концу службы лампы можно заметить существенный перегрев ПРА – конечно, водой проверять температуру нельзя, для этого следует воспользоваться измерительными приборами. Нагрев способен достигать 135 градусов и выше, что чревато печальными последствиями

При неправильной эксплуатации может произойти взрыв колбы ртутной лампочки. Мельчайшие частицы в состоянии разлететься в радиусе трех метров. Причем они сохраняют свои зажигательные способности, даже упав с высоты потолка на пол.

Опасность представляет перегрев обмотки дросселя – аппарат состоит из различных типов материалов, каждый из которых имеет свои характеристики. Например, изоляционные прокладки производители пропитывают сложными составами, отдельные элементы которых имеют неодинаковую горючесть и способность к образованию дыма.

Даже семь витков дросселя, в которых случилось замыкание, способны стать пожароопасными. Хотя большую вероятность возгорания представляет замыкание не менее 78 витков – этот факт был установлен опытным путем

Помимо перегрева дросселирующего элемента, существуют и другие ситуации с люминесцентными светильниками, представляющие пожарную опасность.

Это могут быть:

проблемы, обусловленные нарушением технологии изготовления ПРА, что повлияло на конечное качество аппарата;
плохой материал рассеивателя осветительного прибора;
схема зажигания – со стартером или без него пожарная опасность одинакова.

Следует помнить, что к проблемам может привести небрежность при выполнении подключения, плохое качество контактов или составляющих цепи, что чаще всего происходит при использовании совсем дешевых аппаратов, приобретенных у неизвестных производителей.

Добросовестные компании дают гарантию на свою продукцию, а технические параметры приборов, указанные на корпусе или упаковке, соответствуют действительности. Этот факт прямо влияет на срок службы как самого ПРА, так и газоразрядных лампочек, с особенностями устройства и работы которых ознакомит рекомендуемая нами статья.

Что нужно знать

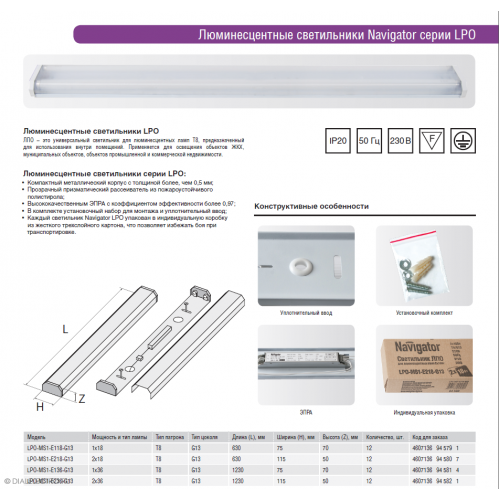

Для всех светильников, в состав которых входит люминесцентный источник света, характерна цилиндрическая и прямоугольная формы. Они узкие и имеют маленький вес, поэтому их можно установить в различные места в доме.

Кроме этого данный тип светильников может быть разных модификаций:

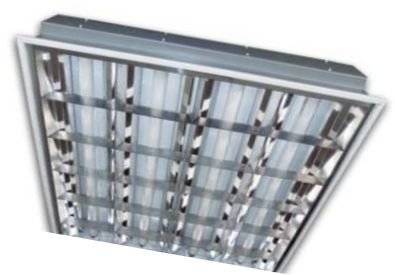

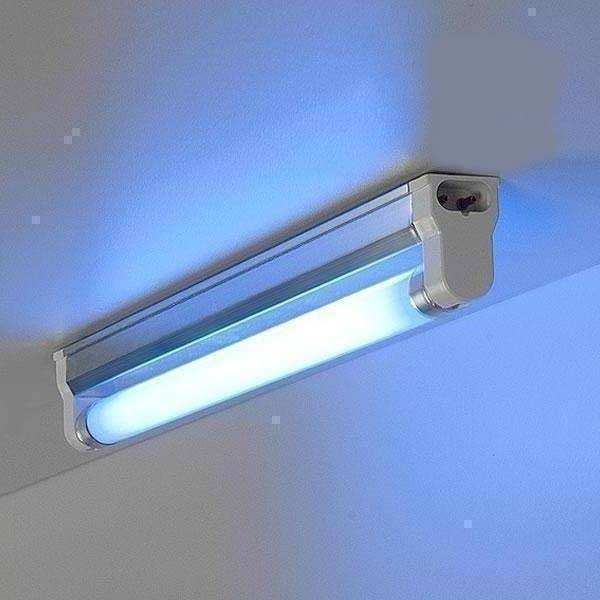

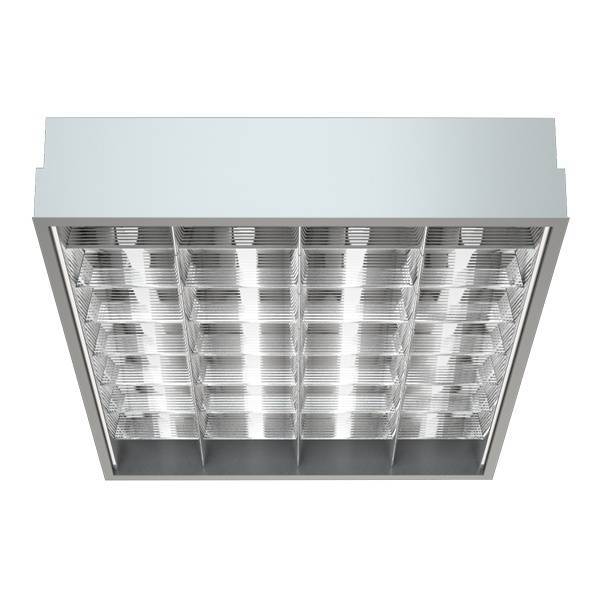

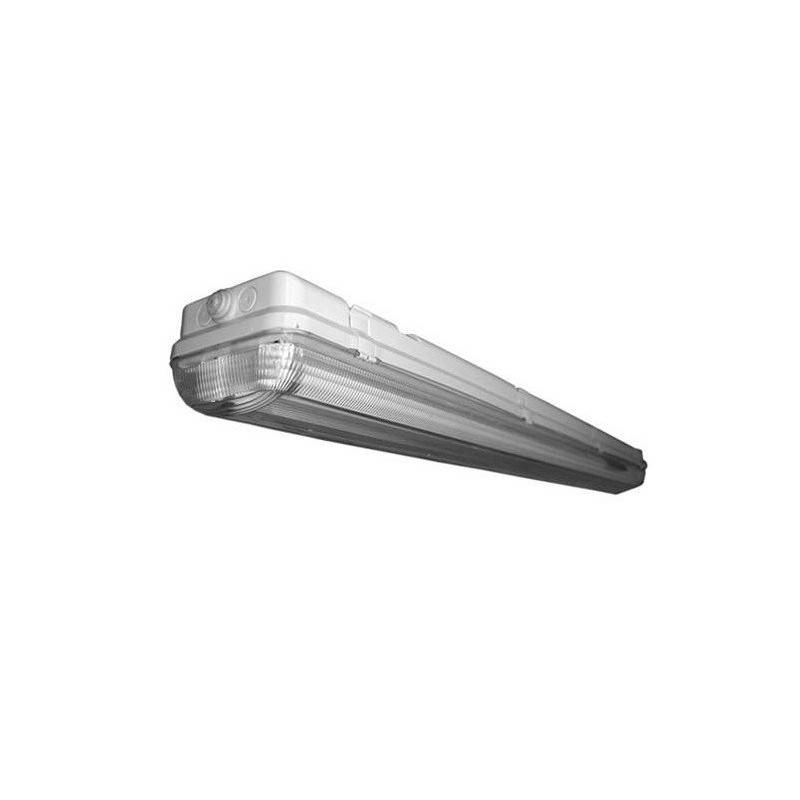

стационарные. В эту группу входят встраиваемые, накладные и потолочные светильники;
мобильные или переносные. Сюда причисляются подвесные осветительные приборы, которые могут переноситься с одного места на другое или просто ставиться на пол, стол или полку.

Варианты ламп

Сделать оба варианта своими руками достаточно просто. Если немного разобраться в устройстве и знать, как все делать, то даже ремонт подобного светильника не станет для вас большой сложностью. И наша статья постарается вам в этом помочь.

Подключение ЭПРА

Как сделать монтаж водяного теплого пола своими руками: пошагавшая инструкция монтажа на все виды покрытий (20+ Фото & Видео) +Отзывы

Подсоединение ЭПРА (электронного пускового механизма)

Дроссели являются довольно шумными устройствами. Поэтому их последние годы подключают в систему люминесцентного освещения нечасто, заменяя их ЭПРА, цифровыми или аналоговыми.

В стартере подобные устройства уже не нуждаются. По сути, электронные пусковые устройства – это небольшие электронные платы. Они сами способны регулировать уровень напряжения и обеспечивают ровный свет, без мерцания. Плюс они более безопасны и менее пожароопасны в эксплуатации и имеют больший срок службы.

Вариантов реализации ЭПРА может быть немало, но основных способов запуска два:

источники предварительно разогревают; это помогает увеличить КПД прибора и снизить его мерцание
с использованием колебательного контура; нить накала в этом случае является его частью; при прохождении разряда параметры контура меняются, в результате напряжение падает до требуемого уровня

Избавиться от надоедливого гудения и моргания можно, заменив старый дроссель на современный электронный пускорегулирующий механизм. Для этого следует:

back to menu

Печь на отработке: виды, устройство, чертежи, инструкция по изготовлению своими руками (Фото & Видео) +Отзывы

Использование ламп для тепличного выращивания растений

ПЛЮСЫ:

Первым значительным плюсом таких устройств является существенная экономия электроэнергии. Источники света последнего поколения, работающие по этому принципу, тратят ее в 4-5 раз меньше, чем обычные лампы накаливания.
Кроме высокой светоотдачи, положительным моментом является длительный срок службы. Он может составлять 12-25 тыс. часов. Подобные устройства часто используют для контрастного освещения помещений большой площади (офисов, торговых центров, школ) или уличного освещения. Используют их на транспорте, в уличных фонарях, туннелях.

МИНУСЫ:

Необходимость подключения дополнительных устройств (стартеров и дросселей)
Доминирование в спектре желтого света и искажение цветопередачи освещаемых предметов
Значительные габариты колбы, из-за чего становится сложно равномерно перераспределить поток света
На силу света в таких источниках способна влиять температура окружающей среды
Разогрев лампы происходит не сразу; полную яркость она набирает спустя некоторое время, иногда оно может длится 10-15 минут
значительная пульсация света, что может сказаться отрицательно на зрении
Наличие, пусть в минимальных количествах ртути, опасной для здоровья человека, растений и животных

Последними разработками ученых стали компактные люминесцентные источники освещения, внешне схожие с обычными лампами накаливания. Они снабжены стандартным патроном, и их можно легко вкрутить в любую люстру или торшер. Никакой модернизации при этом не требуется.

Вся пускорегулирующая аппаратура (ПРА) в них расположена в самом патроне или выносится отдельно в небольшие блоки. Подобные устройства часто называют энергосберегающими.

Сравнение параметров разных источников освещения

Но все же последние годы пользователи предпочитают подключать вместо люминесцентных ламп современные светодиодные. Принцип работы этих устройств существенно отличается. Люминесцентные колбы заполняются газом и парами ртути, и световое излучение образуется за счет разогревания вольфрамовой спирали. В светодиодных устройствах излучателем света является группа диодов или единичный светодиод. Именно он преобразует ток в световые лучи при протекании его через полупроводник.

Подобные устройства не только более прочны и менее опасны (повреждение люминесцентных же грозит попаданием в организм человека ртути). КПД светодиодных источников освещения гораздо больше, поэтому они более экономичны. Схема подключения люминесцентной или светодиодной лампы в обеих случаях максимально проста – достаточно лишь вкрутить ее патрон в цоколь.

Подробно о способах подключения люминесцентных ламп смотрите на следующем видео:

Запуск лампочек без стартера

Эта деталь электромагнитного балласта выходит из строя довольно часто, а в запасе не всегда есть новая. Чтобы и дальше пользоваться источником дневного света, можно вместо стартера поставить ручной прерыватель – кнопку, как это продемонстрировано на схеме:

Суть в том, чтобы вручную имитировать работу биметаллической пластины: сначала замкнуть цепь, обождать 3 секунды, пока прогреются нити лампы, а потом разомкнуть

Здесь важно правильно подобрать кнопку под напряжение 220 В, чтобы вас не ударило током (подойдет от обычного дверного звонка)

В процессе эксплуатации люминесцентной лампы покрытие вольфрамовых нитей постепенно осыпается, отчего они могут сгореть. Явление характеризуется почернением краевых зон около электродов и говорит о том, что светильник скоро выйдет из строя. Но даже с перегоревшими спиралями изделие остается работоспособным, только его надо подключить к электросети по такой схеме:

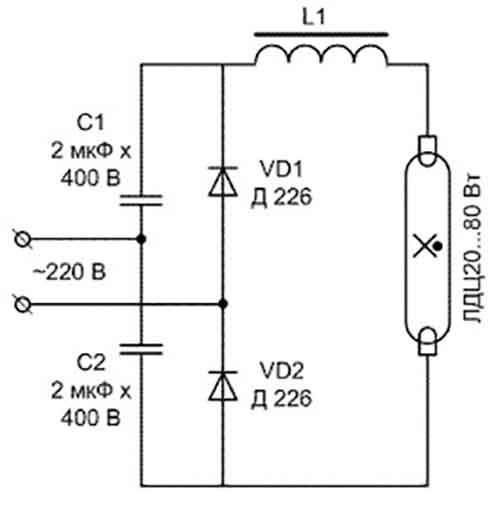

При желании газоразрядный источник света можно зажечь без дросселей и конденсаторов, используя готовую мини-плату от сгоревшей энергосберегающей лампочки, работающей по такому же принципу. Как это сделать, показано в следующем видео:
