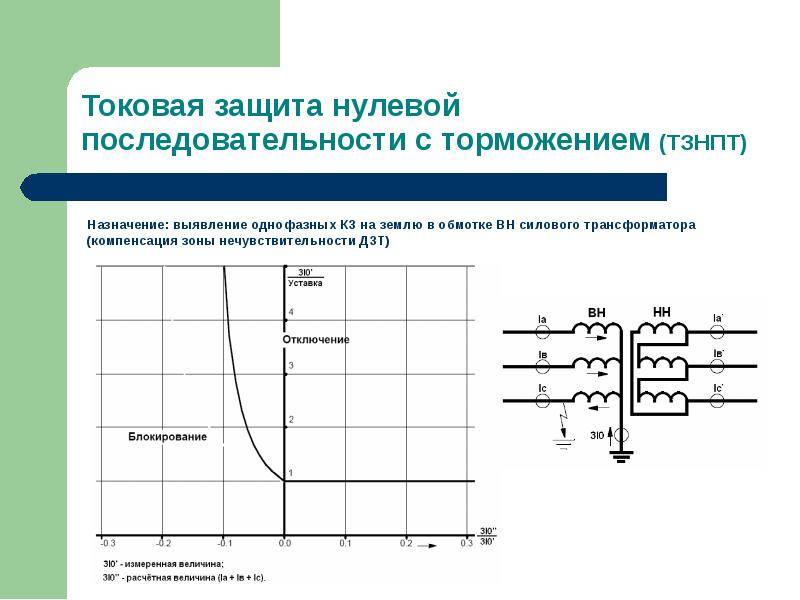

Токовая защита нулевой последовательности

Что является источником токов обратной и нулевой последовательностей?

Ток нулевой последовательности это:

Сумма мгновенных значений токов трех фаз трехфазной системы Система нулевой последовательности существенно отличается от прямой иобратной тем, что отсутствует сдвиг фаз. Нулевая система токов по существу представляет три однофазныхтока, для которых три провода трехфазной цепи представляют прямой провод, а обратным проводом служитземля или четвертый (нулевой), по которому ток возвращается.

Составляющие обратной последовательности (ток, напряжение) возникают при появлении в сети любой не симметрии (обрыв фазы, включение несимметричной нагрузки, однофазное илидвухфазноеКЗ). Составляющие нулевой последовательности появляются при обрыве одной или двух фаз, однофазном или двухфазном КЗ на землю. ( при межфазных замыканиях без земли, составляющие равны нулю) Ток обратной последовательности, как известно из , появляется при любом несимметричном, а кратковременно и при трехфазном КЗ. Ток нулевой последовательности используется для повышения чувствительности пуска ВЧ-передатчика при КЗ на землю, а пусковое реле фазного тока КА — при симметричных КЗ

Практически ток нулевой последовательности получают соединением вторичных обмоток трансформаторов тока в фильтр токов нулевой последовательности (рис. 7.11). Из схемы видно, что ток в реле КА равен геометрической сумме токов трех фаз:Ток в реле появляется только при однофазном или двухфазном КЗ на землю. Короткие замыкания между фазами являются симметричными системами, и соответственно этому ток в реле Iр=0 .

Зёх фазный ток — это когда фазы а,в,с отстоют друг от друга на 120градусов. Когда три фазы повёрнуты в 1 сторону — ток нулевой последовательности. Такое возникает при однофазных замыканиях на землю в сетях с заземлённой нейтралью. Поэтому применяются ТЗНП — токовые защиты нулевой последовательности для защиты от замыканий на землю — появился ток нулевой последовательности, значит есть замыкание на землю, защита срабатывает. . Токи обратной последовательности — это когда нарушен порядок чередования фаз. Возникают при межфазных замыканиях, для зашиты применяю ТЗОП — токовые защиты обратной последовательности. В двух словах так. Составляющие обратной последовательности (ток, напряжение) возникают при появлении в сети любой не симметрии (обрыв фазы, включение несимметричной нагрузки, однофазное или двухфазное КЗ).

Составляющие нулевой последовательности появляются при обрыве одной или двух фаз, однофазном или двухфазном КЗ на землю. ( при межфазных замыканиях без земли, составляющие равны нулю) Токи нулевой последовательности по существу являются однофазным током, разветвленным между тремя фазами и возвращающимся через землю и параллельные ей цепи. В силу этого, путь циркуляции токов нулевой последовательности резко отличен от пути, по которому проходят токи прямой или обратной последовательности Для практической реализации метода симметричных составляющих необходимо составлять три схемы замещения: прямой, обратной и нулевой последовательностей. Конфигурация этих схем и параметры их элементов в общем случае не одинаковы.

Схема прямой последовательности является той же, что и для расчета тока трехфазного замыкания. Из этой схемы находят результирующую ЭДС и результирующее сопротивление прямой последовательности: и . Началом этой схемы являются точки нулевого потенциала источников питания, концом – место короткого замыкания, к которой приложено напряжение прямой последовательности . Составляющие обратной последовательности возникают при появлении в сети любой несимметрии: однофазного или двухфазного короткого замыкания, обрыва фазы, несимметрии нагрузки.

Составляющие нулевой последовательности имеют место при замыканиях на землю (одно- и двухфазных) или при обрыве одной или двух фаз. В случае междуфазного замыкания составляющие нулевой последовательности(токи и напряжения) равны нулю.

Этот метод используют многие устройства РЗиА. В частности, принцип работы трансформатора тока нулевой последовательности основан на сложении значений тока во всех трех фазах защищаемого участка. В нормальном(симметричном) режиме сумма значений фазных токов равна нулю. В случае возникновения однофазного замыкания, в сети появятся токи нулевой последовательности и сумма значений токов в трех фазах будет отлична от нуля, что зафиксирует измерительный прибор (например, амперметр), подключенный ко вторичной обмотке трансформатора тока нулевой последовательности.

Для трехфазных транспозированых ЛЭП результат этого преобразования — точная матрица собственных векторов (матрица модального преобразования). Она одинакова как для тока, так и для напряжения.

Понятия о системах прямой, обратной и нулевой последовательности

Рис. 13.3

Система прямой последовательности состоит из трёх векторов равных по длине и сдвинутых друг относительно друга на. Причёмотстаёт от вектора(рис. 13.3 а).

В системе обратной последовательности вектор опережает

(рис. 13.3 б).

Система нулевой последовательности состоит из трёх равных векторов

(рис. 13.3 в).

Любую несимметричную систему трёхфазных напряжений, токов, ЭДС можно представить как результат наложения систем прямой, обратной и нулевой последовательностей (рис. 13.4).

(1)

Или

(2)

Справедливо и обратное действие, – если каким-либо образом найдены симметричные составляющие прямой, обратной и нулевой последовательностей, то по формулам (1) или (2) можно определить исходные несимметричные напряжения и токи в трёхфазной цепи (методом наложения).

(3)

Первоначальная задача (действие метода) – поиск симметричных составляющих и сходных несимметричных(аварийных) режимов. Он осуществляется путём расчёта трёх симметричных режимов: прямого, обратного и нулевого.

Расчёт каждого симметричного режима производится по своей схеме замещения, причём схемы прямой и обратной последовательности аналогичны (имеют одинаковую конфигурацию).

Составляют схему произвольно с использованием принципа компенсации, согласно которому любое сопротивлениеZ электрической цепи можно представить эквивалентным источникам ЭДС, направленным навстречу току в исходной ветви (рис. 13.5).

В схемах замещения фазные сопротивления линии передачи трёхфазных трансформаторов и трёхфазных электрических машин имеют различные величины для токов прямой, обратной и нулевой последовательностей.

Популярные статьи  обрыв нуля в трехфазной сети последствия

Линии передач

В трансформаторах магнитные потоки нулевой последовательности совпадают по фазе и поэтому не могут замыкаться по сердечнику и поэтому замыкаются по воздуху (рис. 13.6).

Магнитные потоки прямой () и также обратной () последовательностей сдвинуты наи поэтому замыкаются по сердечнику.

Рис. 13.6

Поскольку магнитное сопротивление воздуха много больше магнитного сопротивления стали , то.

Это приводит к .

В электрических машинах прямая последовательность токов статора создаёт магнитное поле, вращающееся в одном направлении с ротором, а обратная система токов – в противоположном. Следовательно, частоты наведённых в роторе токов (прямых и обратных) оказываются различными. Это проводит к (сопротивление фазы электрической машины для токов прямой последовательности не равно обратной).

Токи статора нулевой последовательности не создают кругового вращающегося магнитного поля, условия их протекания в машине отличаются от условий для токов прямой и обратной последовательностей. В результате .

Для перехода от исходной цепи к схемам замещения поступают следующим образом: Место возникновения аварийного режима характеризуется несимметричными напряжениями, которые на основании принципа компенсации представлены источниками фиктивных, несимметричных ЭДС (напряжений)

Контрольные вопросы

1. К чему приводят повреждения и аварии в энергетических системах?

2. На какие две группы делят несимметрию?

3. К чему позволяет привести задачу метод симметричных составляющих?

4. Из чего состоит система нулевой последовательности?

5. Любую ли несимметричную систему трёхфазных напряжений, токов, ЭДС можно представить как результат наложения систем прямой, обратной и нулевой последовательностей?

6. Если каким-либо образом найдены симметричные составляющие прямой, обратной и нулевой последовательностей, можно ли определить исходные несимметричные напряжения и токи в трёхфазной цепи?

7. В чем состоит первоначальная задача метода наложения?

8. Какая последовательность токов статора создает магнитное поле в электрических машинах?

Особенности конструкции и принцип работы

Принцип работы трансформаторов тока основан на использовании закона электромагнитной индукции.

Прибор состоит из следующих элементов:

  • первичной и вторичной обмоток;
  • замкнутого сердечника (магнитопровода).

Токовая защита нулевой последовательности
Принцип работы трансформатора Обмотки накручены вокруг сердечника, изолированно от него и друг от друга. Иногда первичная обмотка может заменяться медной или алюминиевой шиной. Трансформация величины электрического тока происходит за счёт разницы количества витков первичной и вторичной обмоток. В большинстве случаев устройство предназначено для снижения показателя тока, поэтому вторичная обмотка выполняется с меньшим количеством витков, нежели первичная.

Электроток подаётся на первичную обмотку при последовательном подключении. В результате на катушке формируется магнитный поток и наводится электродвижущая сила, вызывающая возникновение тока на выходной катушке.

К выходной обмотке подключают потребляющий прибор, в зависимости от целей, для которых используется устройство.

Некоторые устройства выполняются с несколькими выходными катушками, что позволяет путём переключения изменять величину трансформации электрического тока. В целях безопасности, для обеспечения защиты при пробое изоляции, выходной контур заземляется.

Что такое напряжение нулевой последовательности? Схемы, применение, физический смысл

Токовая защита нулевой последовательности

Система трехфазных напряжений в нормальном режиме работы является симметричной. Но, стоит произойти короткому замыканию, как симметрия нарушается. Для удобства распознавания видов КЗ и проведения расчетов применяется метод симметричных составляющих. Согласно ему любую трехфазную систему с момента КЗ можно, для удобства расчетов, представить в виде суммы напряжений трех симметричных систем:

  • прямой последовательности;
  • обратной последовательности;
  • нулевой последовательности.

Все они являются мнимыми величинами, не существующими на самом деле. Но с помощью некоторых ухищрений их можно сделать реально осязаемыми, и применить на практике.

Устройства, выделяющие из системы трехфазных напряжений напряжение нужной последовательности, называют фильтрами. Рассмотрим одно из таких устройств, применяемое на практике для фиксации замыканий на землю.

Назначение дополнительных обмоток ТН

Особенностью напряжения нулевой последовательности (3Uo) является тот факт, что оно не появляется в результате междуфазных замыканий, а является только следствием КЗ на землю

Причем, не важно, где происходит замыкание: в электроустановке с изолированной или глухозаземленной нейтралью

Фильтром для выделения этой величины являются специальные обмотки трансформаторов напряжения (ТН).

Этот процесс происходит по-разному в зависимости от конструкции трансформаторов. Если используются три одинаковых ТН, у каждого из них имеется специальная обмотка, выводы которой обозначены буквами «Ад» и «Хд». Эти обмотки соединяются между собой последовательно, с обязательным соблюдением направления. Провод от вывода «Хд» фазы «А» идет на вывод «Ад» фазы «В» и так далее. Такая схема включения называется разомкнутым треугольником.

В итоге на оставшихся разомкнутыми выводах «Ад» первой фазы и «Хд» последней в любого случае повреждения в сети, связанного с замыканием на землю, появится 3Uo. Можно его измерить, а также использовать для работы сигнализации, подключив к обмотке реле напряжения. Можно использовать и для работы защит, но об этом – немного позднее.

В трансформаторах напряжения, объединяющих обмотки трех фаз в одном корпусе, не требуется выполнять внешние соединения для фильтра 3Uo. Все уже выполнено заранее, внутри корпуса трансформатора.

Если в предыдущем случае выделение 3Uo происходит путем последовательного сложения векторов напряжений за счет коммутации проводников, то внутри трехфазного ТН это происходит за счет сложения магнитных потоков в сердечнике. Поэтому, в зависимости от его формы, внутренняя схема соединений обмоток Ад-Хд может отличаться.

Но сути это не меняет: в итоге на корпусе рядом с выводами основных обмоток, использующихся для учета, измерения и защиты, появляется выводы от объединенной дополнительной обмотки 3Uo. Обозначается она точно так же, как и на однофазных ТН.

Интересное видео о ТЗНП смотрите ниже:

Основные защиты трансформатора

Любая релейная защита трансформатора направлена на срабатывание при повреждении или же ненормальном режиме работы этого устройства. Нужно отметить, что некоторые из них направлены на мгновенное отключение в случае аварии, а другие только подают предупреждающий сигнал персоналу. В свою очередь, персонал уже действует по инструкциям, которые разработаны непосредственно и индивидуально для каждой схемы снабжения и распределительной подстанции. Для того чтобы было видно какой тип аварии произошёл применяются параллельно и сигнальные реле (блинкер), которые должны быть подписаны в соответствии с правилами.

Популярные статьи  витая пара под землей на даче

Виды трансформаторов тока

Данные электротехнические устройства классифицируются по нескольким характеристикам. В зависимости от назначения токовые трансформаторы могут быть:

  • защитными – снижающими параметры тока для предотвращения выхода из строя потребляющих устройств;
  • измерительными – через которые подключаются средства измерения, в том числе электросчётчики;
  • промежуточными – устанавливаемыми в системы релейной защиты;
  • лабораторными – используемыми для исследовательских целей, обладающими низкой погрешностью измерения, нередко – с несколькими коэффициентами трансформации.

Также читайте: Что такое автотрансформатор(ЛАТР) Учитывая характер условий эксплуатации, различают трансформаторы:

  • для наружной установки – защищённые от воздействия атмосферных факторов, которые можно использовать на открытом воздухе;

    Три трансформатора тока для 3-х фаз(А, B? C)

  • внутренние – применяемые внутри помещений;

    ТТ для установки внутри помещений

  • встроенные – расположенные внутри электрических приборов и являющиеся их составной частью(3 ТА для каждой фазы показаны стрелкой).

    Встроенные ТТ

В зависимости от исполнения первичных обмоток различают устройства:

  • одновиткового исполнения;
  • многовитковые;
  • шинные.

Токовая защита нулевой последовательности

С учётом способа установки их подразделяют на следующие типы:

  • проходной;
  • опорный.

Токовая защита нулевой последовательности

По числу ступеней изменения тока выделяют трансформаторы:

  • одноступенчатого,
  • двухступенчатого (каскадного) типа.

Устройства, в зависимости от величины напряжения, на которое они рассчитаны делят на предназначенные для работы в условиях более и менее 1000 В.

Для изготовления сердечника применяется специальная трансформаторная сталь. Изоляция выполняется сухой (бакелитовой, фарфоровой), обычной или бумажно-масляной.

3.2.109

При оценке обеспечения требований устойчивости, исходя из значений остаточного напряжения по 3.2.108, необходимо руководствоваться следующим:

1. Для одиночной связи между электростанциями или энергосистемами указанное в 3.2.108 остаточное напряжение должно быть проверено на шинах подстанций и электростанций, входящих в данную связь, при КЗ на линиях, отходящих от этих шин, кроме линий, образующих связь; для одиночной связи, содержащей часть участков с параллельными линиями, — также при КЗ на каждой из этих параллельных линии.

2. При наличии нескольких связей между электростанциями или энергосистемами указанное в 3.2.108 значение остаточного напряжения должно быть проверено на шинах только тех подстанций или электростанций, где соединяются эти связи, при КЗ на связях и на других линиях, питающихся от этих шин, а также на линиях, питающихся от шин подстанций связей.

3. Остаточное напряжение должно быть проверено при КЗ в конце зоны, охватываемой первой ступенью защиты в режиме каскадного отключения повреждения, т. е. после отключения выключателя с противоположного конца линии защитой без выдержки времени.

Советуем изучить — Что такое диэлектрические потери и из-за чего они возникают

Сигнализация о замыкании на землю

В сетях 6-10 кВ, где нейтраль изолирована, работа с «землей» возможна некоторое время. Но замыкание нужно активно искать. И чем раньше начнется поиск, тем лучше.

В сети без повреждений все они показывают одинаковую величину. Стоит случиться однофазному замыканию, как показания вольтметра поврежденной фазы снизятся. Вольтметр покажет ноль при полном устойчивом КЗ. Так определяется фаза с повреждением.

Но, чтобы взглянуть на вольтметры, нужно сгенерировать предупредительный сигнал.

При его срабатывании зажигается табло, привлекающее к себе внимание. Величину 3Uo принято регистрировать с помощью самопишущих приборов, а также она обязательно записывается аварийными осциллографами или микропроцессорными терминалами в момент любой аварии, даже не связанной с замыканиями на землю

Величину 3Uo принято регистрировать с помощью самопишущих приборов, а также она обязательно записывается аварийными осциллографами или микропроцессорными терминалами в момент любой аварии, даже не связанной с замыканиями на землю.

Отключать разъединитель дугогасящей катушки запрещено при наличии «земли» в сети. Для этого рядом с коммутационным устройством устанавливается индикаторная лампа, либо блок-замок рукоятки блокируется при наличии 3Uo системой автоматики.

Защита на токах нулевой последовательности

Но при наличии замыкания на землю нулевая последовательность токов выходит из равновесия. Появляется результирующий ток, на который и реагирует релейная защита.

На ЛЭП — 110 кВ это выполнить невозможно и токи замыкания на землю определяются по другому принципу. Для этого на обычных трансформаторах тока, использующихся для релейной защиты, выделяется отдельная обмотка на каждой фазе. Обмотки фаз соединяются между собой последовательно особым способом: начало следующей соединяется с концом предыдущей. В эту же цепь включаются и токовые обмотки реле.

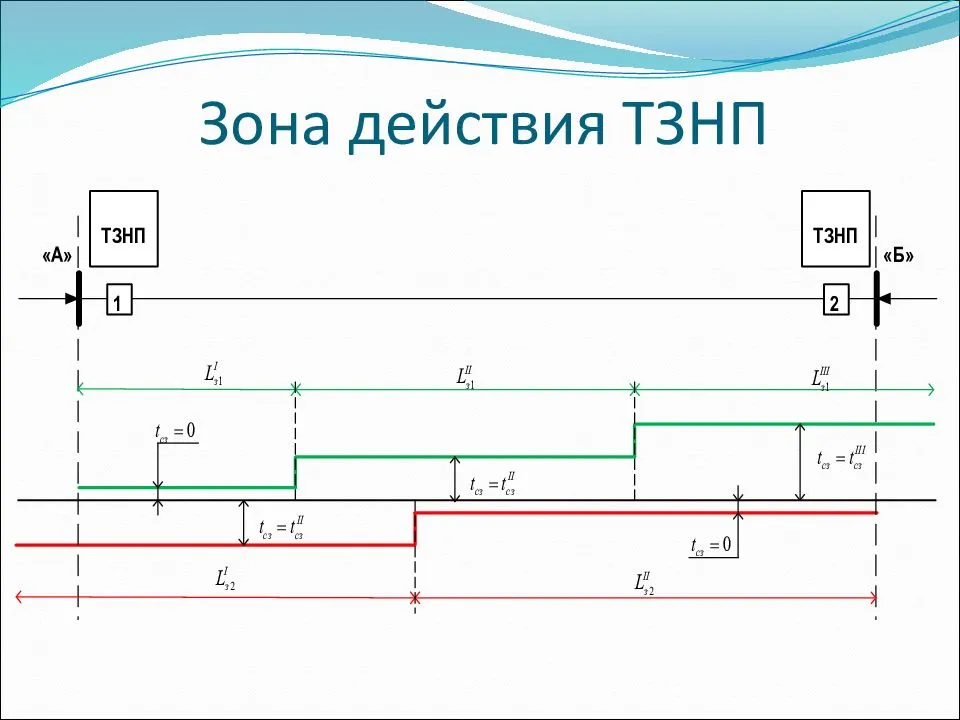

Обычно защищаемый участок разделяется на участки (зоны), примерно, как у дистанционной защиты. Сама защита выполняется многоступенчатой. Ток срабатывания первой ступени максимальный, выдержка времени – минимальна или равна нулю. Следующая ступень срабатывает при меньшем токе, но с большей выдержкой по времени. И так далее.

На другом конце линии установлена такая же защита. А линий может быть много. Наличие ступеней позволяет обеспечить отключение именно участка с повреждением, а также – резервировать другие защиты в случае их отказа.

Принципы проверки фазировки

Такая операция выполняется перед подключением в параллельную работу 2 и более линий, которые работают независимым способом. Еще от обновленного генератора, после капремонта, во время которого могла поменяться схема присоединения статора к сети. Проверить одноименность или расцветку фазных проводников обязательно нужно. Ведь в последствии их нужно будет соединить.

Такая операция:

  1. Направлена на предотвращение ошибки во время присоединения линий установки параллельно.
  2. Она позволяет правильно проверить все контакты.
  3. Проверяется правильность присоединения токоведущих кабелей, включаемых к аппарату.

Проверяется совпадение по линии одинаковых токов, а именно отсутствие углового сдвига. Только при получении положительных результатов во время фазировки, генераторы либо трансформаторы работают параллельно и подключаются на одновременную работу.

Устройство и принцип действия сетей с глухозаземлённой нейтралью

Принцип работы источников электроэнергии, в частности, понижающих трансформаторов основан на законе взаимоиндукции и передаче энергии по магнитному сердечнику. Первичная обмотка при этом может и не иметь нулевого провода, в отличие от вторичной, где соединение его с нулём через проводник с низким сопротивлением, который можно приравнять с нулевым значением, будет являться эффективным средством защиты от поражения человека опасным для его жизни и здоровья напряжением.

Популярные статьи  как найти скрытую проводку в стене

Главной особенностью сетей с глухозаземлённой нейтралью является появление не только линейного, но и фазного напряжения. Что это такое и чем оно отличается друг от друга, рассмотрим на примере простой принципиальной схемы.

Фазное напряжение — это потенциал между одним из проводов линии и нулевой точкой, присоединенной к земле, то есть наглухо заземлённой. Линейное напряжение — разница потенциалов между двумя выводами линий, то есть L1 и L2, L1-L3, или же L2-L3, называется оно также межфазное. Такие источники электрической энергии в бытовых условиях имеют распространенное значение напряжения в виде 380 В — линейного, и 220 — фазного. Линейное напряжение больше фазного на √3, то есть на 1,72.

Но основная задача такой системы это не только транспортировка к потребителям напряжений двух значений при разном количестве фаз в одной системе электроснабжения, но и защита человека при пробое изоляции и появлении напряжения в точках, которые в нормальном состоянии не имеют опасного потенциала. В жилых зданиях это:

  • корпуса всех бытовых приборов, которые проводят электрический ток, то есть сделаны из стали или другого токопроводящего металла;
  • металлоконструкции щитовых и распределительных устройств;
  • защитная оболочка кабелей.

Также для обеспечения безопасности все перечисленные выше элементы должны быть заземлены, именно в этом случае опасность от использования напряжения и применения бытовых приборов в сетях с глухозаземлённой нейтралью будет минимальна. При этом для таких цепей обязательна равномерность распределения однофазных нагрузок.

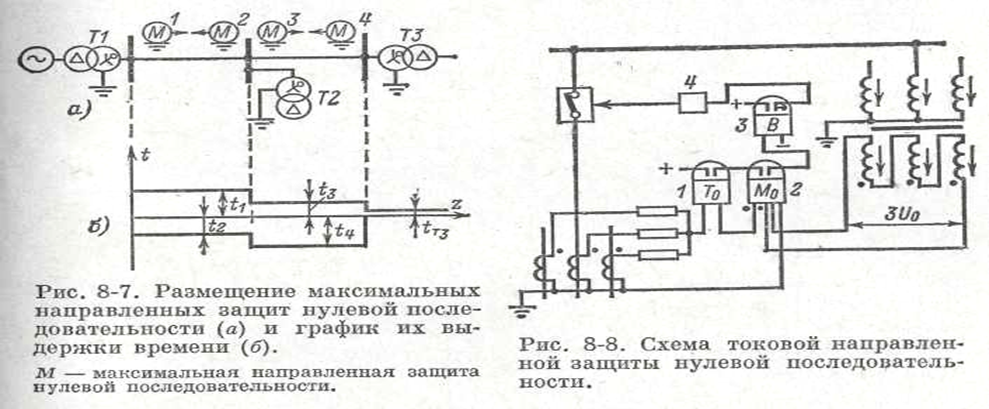

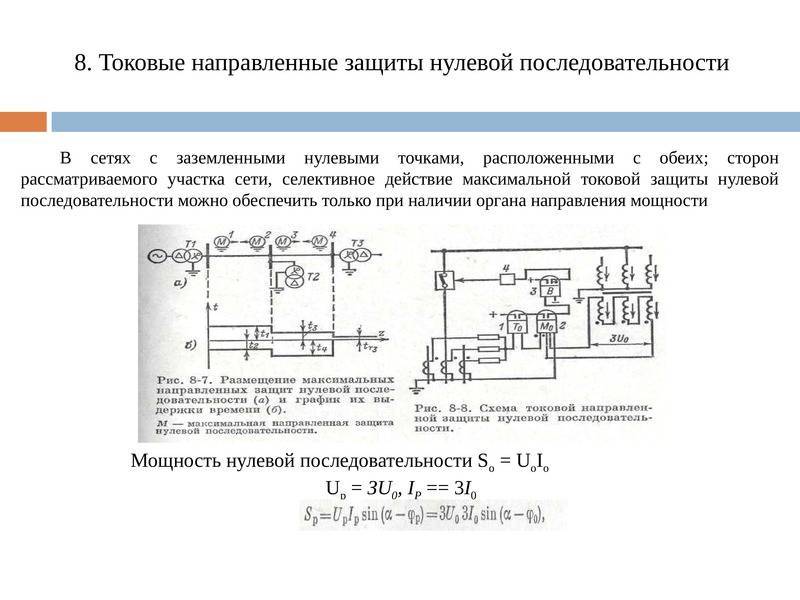

Принцип работы токовой направленной защиты нулевой последовательности в электрических сетях 110 кВ

В электротехнике есть понятие о симметричных и несимметричных системах фазных токов или напряжений. Симметричная система предусматривает равенство фазных токов (напряжений) трехфазной сети. При этом векторы фазных токов могут стоять относительно друг к другу в прямой, обратной, а также нулевой последовательности (НП). При прямой последовательности векторы фазных токов идут в последовательности А, В, С, каждая из фаз отстает от другой на 120 гр. Обратная последовательность – чередование фаз А, С, В, угол сдвига фаз тот же – 120 гр. При нулевой последовательности векторы трех фаз совпадают по направлению. Несимметричная система представляется как значение тока – геометрическая сумма векторов всех составляющих прямой, обратной и нулевой последовательности.

В нормальном режиме работы участка электросети система токов и напряжений является симметричной, то же самое касается межфазных коротких замыканий. В данном случае, как напряжение, так и ток НП равны нулю. В случае возникновения однофазного замыкания на землю система становится несимметричной – возникает ток и напряжение НП.

В данном случае ток (напряжение) одной из фаз нулевой последовательности равен трети суммы векторов несимметричной системы, соответственно сумма векторов несимметричной системы – это тройной ток (напряжение) НП.

Результаты расчетов коротких замыканий в электрических сетях также показывают, что ток однофазного замыкания на землю в электрических сетях равен тройному значению тока НП – 3I0, а напряжение, возникающее между нейтралью трансформатора и точки короткого замыкания – тройному значению напряжения НП – 3U0.

Принцип работы токовой защиты нулевой последовательности заключается в контроле значения 3I0 на линии электропередач и в случае достижения его определенной величины – реализации автоматического отключения выключателя линии электропередач с определенной выдержкой времени.

На практике токи небаланса 3I0 получают на выходе так называемого фильтра токов нулевой последовательности. Данный фильтр получают путем электрического соединения между собой начал и концов обмоток трансформаторов тока каждой из фаз линии.

В нормальном режиме работы участка электрической сети на выходе фильтра токов НП отсутствует ток. В случае возникновения повреждения – падения одного из фазных проводов линии электропередач на землю, возникает небаланс – появляется некоторое значение тока 3I0, значение которого фиксируется на выходе фильтра токов НП.

ТНЗНП, как правило, многоступенчатая защита. Каждая из ступеней защиты имеют свою выдержку времени срабатывания. Для обеспечения селективности работы защит на смежных подстанциях участки электрической сети разделяют на участки (зоны действия). Таким образом, защита обеспечивает защиту линии электропередач, питающейся от подстанции, где установлен данный комплект защит, и выступает в роли резервирующей защиты смежных подстанций.

Существует такое явление, как качания в системе. Если защита от междуфазных КЗ, например, дистанционная защита, может ложно срабатывать при возникновении данного явления, то ложное срабатывание ТНЗНП исключено, так как данная защита реагирует исключительно на возникновение токов нулевой последовательности, возникновение которых нехарактерно для явления качаний в энергосистеме.

Защита трансформаторов распределительных сетей — дифференциальная токовая защита

Рассматриваемая в статье защита, по сути, является защитой от замыканий на землю, поэтому данная защита имеет альтернативное название – земляная защита (ЗЗ) .

Какие устройства выполняют функцию направленной токовой защиты нулевой последовательности в электрических сетях

Для обеспечения защиты линий электропередач от всех видов повреждений (как однофазных, так и междуфазных коротких замыканий) токовая защита нулевой последовательности реализуется совместно с дистанционной защитой. Устройства, выполняющие функции данных защит, могут быть выполнены, как на реле электромеханического принципа работы, так и на современных устройствах – микропроцессорных терминалах защит.

Среди электромеханических защит приобрели наибольшую популярность комплекты типа ЭПЗ-1636, которые имеют несколько различных модификаций. В современных условиях, при строительстве новых распределительных подстанций или техническом переоснащении старых объектов, преимущество отдается микропроцессорным защитным устройствам. Для реализации резервных защит линий 110 кВ, в том числе и ТНЗНП, часто используются микропроцессорные терминалы производства компании ABB, например, многофункциональное устройство REL650.
