Потеря электроэнергии в электрических сетях

Содержание

Основные причины потерь электроэнергии

Разобравшись со структурой, перейдем к причинам, вызывающим нецелевой расход в каждой из перечисленных выше категорий. Начнем с составляющих технологического фактора:

Нагрузочные потери, они возникают в ЛЭП, оборудовании и различных элементах электросетей. Такие расходы напрямую зависят от суммарной нагрузки. В данную составляющую входят:

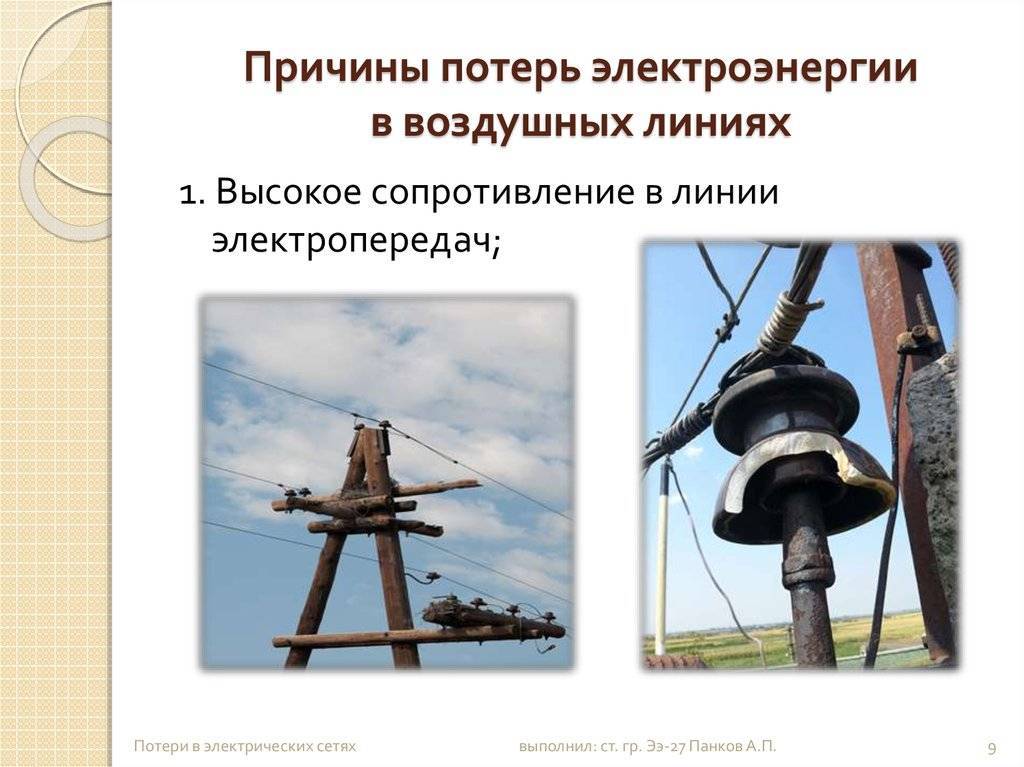

Потери в ЛЭП, они напрямую связаны с силой тока. Именно поэтому при передаче электроэнергии на большие расстояния используется принцип повышения в несколько раз, что способствует пропорциональному уменьшению тока, соответственно, и затрат.
Расход в трансформаторах, имеющий магнитную и электрическую природу ( ). В качестве примера ниже представлена таблица, в которой приводятся данные затрат на трансформаторах напряжения подстанций в сетях 10 кВ.

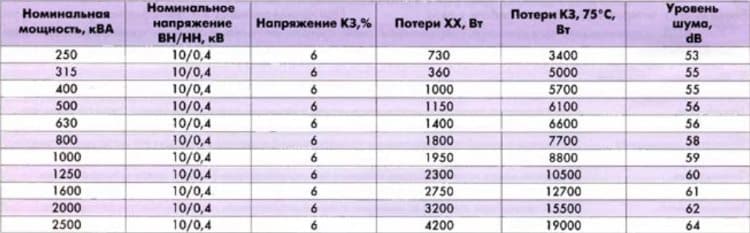

Потери в силовых трансформаторах подстанций Нецелевой расход в других элементах не входит в данную категорию, ввиду сложностей таких расчетов и незначительного объема затрат. Для этого предусмотрена следующая составляющая.

Категория условно-постоянных расходов. В нее входят затраты, связанные со штатной эксплуатацией электрооборудования, к таковым относятся:

Холостая работа силовых установок.
Затраты в оборудовании, обеспечивающем компенсацию реактивной нагрузки.
Другие виды затрат в различных устройствах, характеристики которых не зависят от нагрузки. В качестве примера можно привестисиловую изоляцию, приборы учета в сетях 0,38 кВ, змерительные трансформаторы тока, ограничители перенапряжения и т.д.

Климатическая составляющая. Нецелевой расход электроэнергии может быть связан с климатическими условиями характерными для той местности, где проходят ЛЭП. В сетях 6 кВ и выше от этого зависит величина тока утечки в изоляторах. В магистралях от 110 кВ большая доля затрат приходится на коронные разряды, возникновению которых способствует влажность воздуха. Помимо этого в холодное время года для нашего климата характерно такое явление, как обледенение на проводах высоковольтных линий, а также обычных ЛЭП.
Гололед на ЛЭП

Учитывая последний фактор, следует учитывать затраты электроэнергии на расплавление льда.

Где и насколько происходят потери?

Задачей энергетиков является не только обеспечение своих потребителей электроэнергией, а и максимально возможное сокращение потерь на ЛЭП,
поскольку данные потери имеют достаточно большое значение. Чем меньше величина напряжения на линии, тем больше процентов потерь.

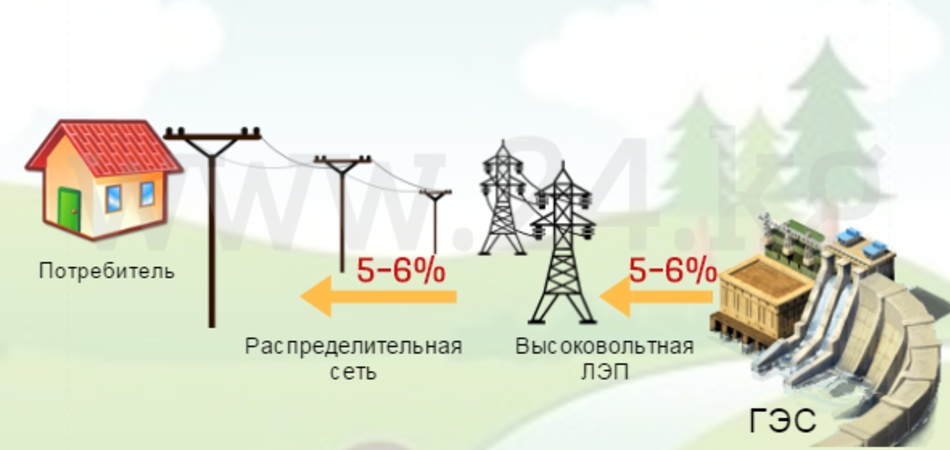

Так, для низковольтных линий (220 В – бытовая электросеть), процент потерь составляет около 6%.
Потери происходят и на трансформаторах (около 3%). То есть, если от трансформатора мощностью 100 кВт подаётся ток напряжением 220 В для обеспечения жилого дома
(к примеру, включающим 100 квартир) электроэнергией, на ЛЭП и внутри трансформатора ежечасно будет выделяться энергия в виде тепла
(при прохождении тока проводники нагреваются), равная 9 % от потребляемой: если трансформатор работает на полную мощность
(в каждой из сотни квартир электросеть нагружена на 1 кВт), то мощность потерь составит 9 кВт.

Допустим, на производство 1 кВт*час электрической энергии производитель тратит 1 рубль.
Ежечасно он будет получать убытки в размере 9кВт*час*1час*1 руб. = 9 руб. Если производитель обеспечивает электроэнергией 10 таких жилых домов,
то ежечасный убыток составит 90 руб. Но это лишь на ЛЭП от трансформатора к потребителю.
Также стоит учитывать потери на ЛЭП от электростанции к трансформатору. Для того, чтоб максимально сократить мощность потерь,
на электростанциях напряжение тока значительно повышают (чем больше напряжение, тем меньше сила тока и, соответственно, мощность потерь).
К примеру, на ЛЭП с напряжением до 10 кВ теряется около 3% передаваемой энергии, до 50 кВ – 2.5%, до 500 кВ – около 1.5%.

Способы уменьшения потерь в электрических сетях

Снизить затраты можно путем оптимизации технической и коммерческой составляющей. В первом случае следует принять следующие меры:

Оптимизация схемы и режима работы электросети.
Исследование статической устойчивости и выделение мощных узлов нагрузки.
Снижение суммарной мощности за счет реактивной составляющей. В результате доля активной мощности увеличится, что позитивно отразится на борьбе с потерями.
Оптимизация нагрузки трансформаторов.
Модернизация оборудования.
Различные методы выравнивания нагрузки. Например, это можно сделать, введя многотарифную систему оплаты, в которой в часы максимальной нагрузки повышенная стоимость кВт/ч. Это позволит существенно потребление электроэнергии в определенные периоды суток, в результате фактическое напряжение не будет «проседать» ниже допустимых норм.

Уменьшить коммерческие затраты можно следующим образом:

регулярный поиск несанкционированных подключений;
создание или расширение подразделений, осуществляющих контроль;
проверка показаний;
автоматизация сбора и обработки данных.

Параллельное соединение проводников

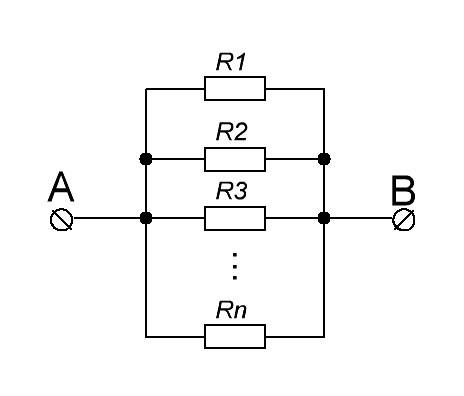

Параллельное соединение проводников выглядит вот так.

параллельное соединение резисторов

Ну что, думаю, начнем с сопротивления.

Сопротивление при параллельном соединении проводников

Давайте пометим клеммы как А и В

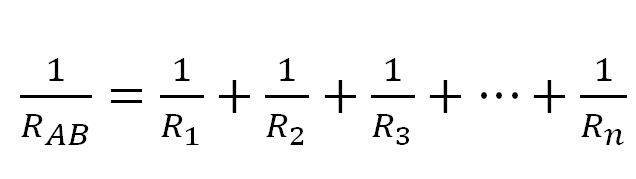

В этом случае общее сопротивление RAB будет находиться по формуле

Если же мы имеем только два параллельно соединенных проводника

То в этом случае можно упростить длинную неудобную формулу и она примет вид такой вид.

Напряжение при параллельном соединении проводников

Здесь, думаю ничего гадать не надо. Так как все проводники соединяются параллельно, то и напряжение у всех будет одинаково.

Получается, что напряжение на R1 будет такое же как и на R2, как и на R3, так и на Rn

Условия расчета потери электроэнергии

Проще всего проводить расчеты потерь в электрической сети, где используется только один тип провода с одним сечением, к примеру, если на объекте применяется только алюминиевые кабели с сечением в 35 мм. На практике системы с одним типом кабеля практически не встречаются, обычно для электроснабжения зданий и сооружений используются различные провода. В этом случае для получения точных результатов, следует отдельно проводить расчеты для отдельных участков и линий электрической системы с различными кабелями.

Потери в электрической сети на трансформаторе и до него обычно не учитываются, так как индивидуальные приборы учета потребляемой энергии устанавливаются в цепь уже после такого оборудования. Тем не менее если вам требуется высчитать потери на силовом трансформаторе все-таки необходимо, сделать это достаточно просто. Расчет потерь электроэнергии в трансформаторе осуществляется на основе технической документации такого устройства, где будут указаны все необходимые вам параметры.

Следует помнить, что любые расчеты проводятся для определения величины максимальных потерь в ходе передачи электричества.

При проведении вычислений стоит учитывать, что мощность сети электроснабжения склада, производственного предприятия или другого объекта достаточна для обеспечения всех подключенных к ней потребителей, то есть, система сможет работать без перенапряжения даже в моменты максимальной нагрузки на каждом подключенном объекте.

Пример проекта электроснабжения дома

Коммерческая составляющая

Отсутствие контроля работы приборов учета приводят к неучтенным хищениям электроэнергии

В первую очередь эта составляющая касается характеристик приборов учета, принадлежащих конечным потребителям (их погрешности, в частности). Для снижения этого типа потерь разработан ряд конкретных мер, успешно применяемых на практике. К категории коммерческих относят не только ошибки при выписывании счетов конкретному потребителю, но и неучтенные хищения электроэнергии. В первом случае они чаще всего возникают по следующим причинам:

в договоре на поставку электроэнергии приведена неполная или не совсем корректная информация о потребителе и балансовой принадлежности закрепленного за ним объекта;
ошибка в указании выбранного тарифа;
отсутствие контроля работы приборов учета (этот случай характерен для садовых кооперативов и СНТ, в частности);
неточности, возникающие при корректировке выписанных ранее счетов и т. п.

Характерные ошибки, вызванные спорным определением границ балансовой принадлежности объекта, решаются в порядке, установленном законодательством РФ.

Наши события

19 января 2022, 18:09
RusCable Insider #253 — Главные материалы 2021 года. Часть 1

14 января 2022, 10:54
RusCable Live — Эфир 14.01.2022

31 декабря 2021, 12:04
Новогоднее кабельное телевидение 2022 от RusCable.Ru! Спецвыпуск RusCable Review и подарки!

30 декабря 2021, 10:00
RusCable Live — Новогодний квартирник: как прошел 2021 год для отрасли. Эфир 30.12.2021

29 декабря 2021, 12:26
«Росстандарт» наносит ответный удар. Или не наносит? Орловский кабельный завод разъяснил позицию по делу СМТУ Росстандарта и будет подавать жалобу в Верховном суде

27 декабря 2021, 14:51
Ушел из жизни президент «Самарской Кабельной Кампании» и заслуженный кабельщик Анвар Бульхин

Коммерческие потери: основное направление повышения эффективности в электроэнергетике

Коммерческие потери электроэнергии считаются сложно прогнозируемой величиной, так как зависят от потребителей, от их желания обмануть предприятие или государство. Основой указанных проблем являются:

Сезонная составляющая. В представленное понятие вкладывается недоплата физических лиц по реально отпущенной электрической энергии. К примеру, в Республике Беларусь существует 2 причины появления «сезонки» — это наличие льгот по тарифам и оплата не на 1, а на 25 число.
Несовершенство приборов учетов и их неправильная работа. Современные технические средства для определения потребленной энергии значительно упростили задачу абонентской службе. Но электроника или неправильно налаженная система учета может подвести, что и становится причиной рост коммерческих потерь.
Воровство, занижение показаний счетчиков коммерческими организациями. Это отдельная тема для разговора, которая предполагает различные ухищрения физических и юридических лиц по сокращению расходов на электрическую энергию. Все это сказывается на росте потерь.

Методика и пример расчета

Известны следующие методики приблизительного подсчета потерь в линиях электропередач:

оперативные расчеты;
посуточные вычисления;
определение максимальных потерь за определенный промежуток времени;
использование обобщенных данных.

С полной информацией об официально утвержденных методиках определения этого параметра можно ознакомиться в соответствующей нормативной документации.

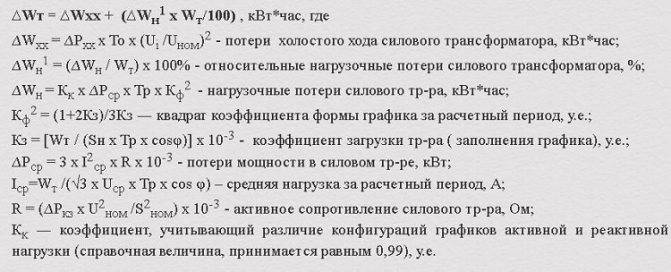

Расчет потерь в силовом трансформаторе

В качестве примера рассмотрим расчет потерь в фидере высоковольтной линии с трансформатором ТП 6-20/04кВ.

При реализации метода оперативного расчета издержек в зависимости от линейного падения напряжения сначала измеряются величины фазных потенциалов на шинах трансформаторной подстанции в самой удаленной точке при максимальной нагрузке. По результатам проведенных измерений узнается абсолютное и относительное снижение DU в процентах: оно берется по отношению к его среднестатистическому фазному значению на шинах 0,4 кВ ТП 6-20.

Потери энергии W в линии напряжением 0,4 кВ (в процентах от отгрузки электроэнергии в сеть) можно узнать по следующей формуле:

W = 0,7 Kн х DU х t /T, где

Кн – коэффициент, учитывающий перекос фаз или неравномерность распределения по потребителям;
U – потери напряжения в нагрузке (в самой удаленной точке линии, то есть по вычисленные максимуму);
T – время наблюдения (в часах);
t – величина временной размерности, характеризующая заполнением графика проверки передачи полезной мощности потребителю.

Выбрав значения параметров для конкретного фидера по одной из выложенных в Интернете таблиц (ТП-4) и подставив их в формулу, с помощью калькулятора получим значение 11,4 процента.

Для фидеров других марок искомую величину технологических потерь удается посчитать с помощью тех же таблиц с приведенными в них данными.

Виды и структура потерь

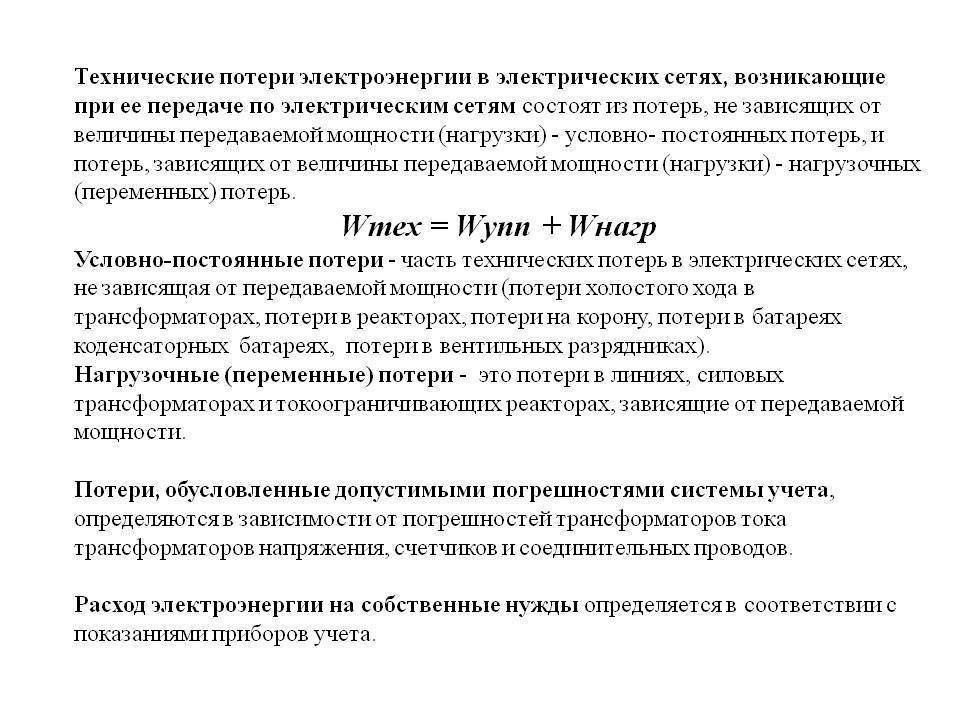

Под потерями подразумевается разница между отпущенной потребителям электроэнергией и фактически поступившей к ним. Для нормирования потерь и расчетов их фактической величины, была принята следующая классификация:

Технологический фактор. Он напрямую зависит от характерных физических процессов, и может меняться под воздействием нагрузочной составляющей, условно-постоянных затрат, а также климатических условий.
Расходы, затрачиваемые на эксплуатацию вспомогательного оборудования и обеспечение необходимых условий для работы техперсонала.
Коммерческая составляющая. К данной категории относятся погрешности приборов учета, а также другие факторы, вызывающие недоучет электроэнергии.

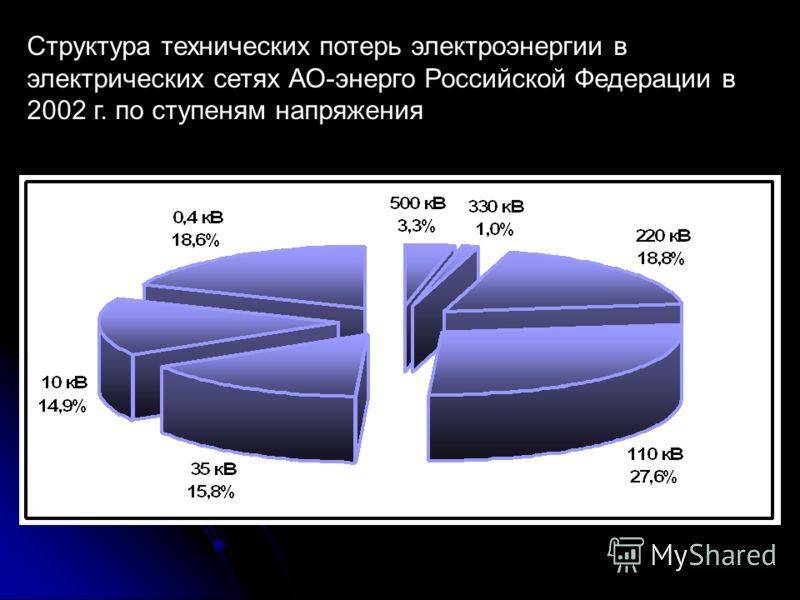

Ниже представлен среднестатистический график потерь типовой электрокомпании.

Примерная структура потерь

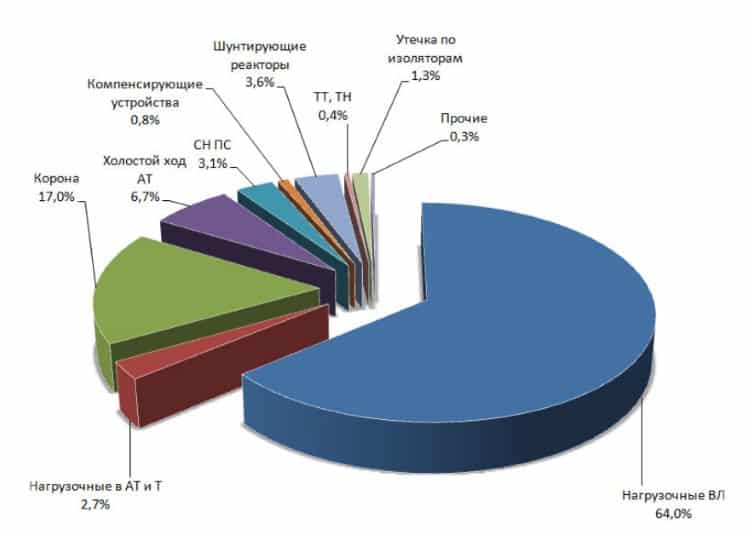

Как видно из графика наибольшие расходы связаны с передачей по воздушным линиям (ЛЭП), это составляет около 64% от общего числа потерь. На втором месте эффект коронированния (ионизация воздуха рядом с проводами ВЛ и, как следствие, возникновение разрядных токов между ними) – 17%.

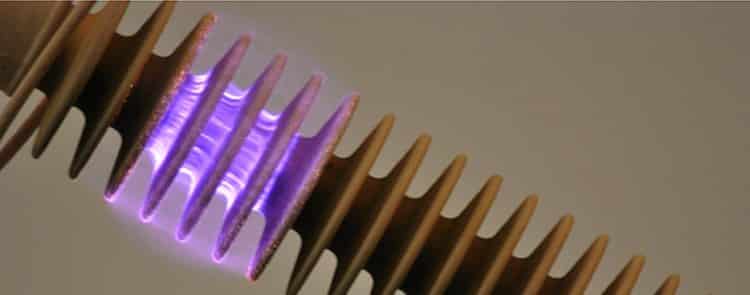

Коронный разряд на изоляторе ЛЭП

Исходя из представленного графика, можно констатировать, что наибольший процент нецелевых расходов приходится на технологический фактор.

Применение сервис-калькулятора

Расчеты, таблицы, графики, диаграммы — точные инструменты для вычисления падения напряжения по длине кабеля. Упростить работу можно, если выполнить расчеты с помощью онлайн-калькулятора. Преимущества очевидны, но стоит проверить данные на нескольких ресурсах и отталкиваться от среднего полученного значения.

Как это работает:

Онлайн-калькулятор разработан для быстрого выполнения расчетов на основе исходных данных.
В калькулятор нужно ввести следующие величины — ток (переменный, постоянный), проводник (медь, алюминий), длина линии, сечение кабеля.
Обязательно вводят параметры по количеству фаз, мощности, напряжению сети, коэффициенту мощности, температуре эксплуатации линии.
После введения исходных данных программа определяет падение напряжения по линии кабеля с максимальной точностью.
Недостоверный результат можно получить при ошибочном введении исходных величин.

Пользоваться такой системой можно для проведения предварительных расчетов, поскольку сервис-калькуляторы на различных ресурсах показывают не всегда одинаковый результат: итог зависит от грамотной реализации программы с учетом множества факторов.

Тем не менее, можно провести расчеты на трех калькуляторах, взять среднее значение и отталкиваться от него на стадии предварительного проектирования.

Расчет норматива потерь

Расчет потерь электроэнергии в сетях во многих странах СНГ и Европы осуществляется с применением данной методологии. Как отмечалось выше, процесс предполагает использование специализированного софта, в котором имеются нормативные величины и топология схемы электрических сетей.

Для получения информации о технических потерях от сотрудника организации потребуется внести характеристики пропуска по фидеру активной и реактивной энергии, определить максимальные значения по активной и реактивной мощности.

Необходимо отметить, что погрешность таких моделей может доходить до 25 % только при расчете потерь электроэнергии в линии. К представленному методу следует относиться в качестве математической, примерной величине. В этом и выражается несовершенство методологии просчета технических потерь в электрических сетях.

Определение величины потерь электрической энергии в сети напряжением 0,4 кВ

18.1. Исходными данными для определения потерь электроэнергии в целом по сети 0,4 кВ или по какому-либо району указанной сети являются:

количество электроэнергии W_н.н(кВт∙ч), поступившей в сеть напряжением 0,4 кВ за расчетный период;

фазные напряжения на всех трех фазах отходящей линии U_1а, U_1б, U_1ви токи I_а, I_б, I_в, измеренные на шинах ТП;

фазные напряжения U_2а, U_2б, U_2визмеренные в конце линии.

Измерения выполняются в дни контрольных замеров в расчетный период.

18.2. Потери электроэнергии в линиях 0,4 кВ рассчитываются по формулам:

для кабельной линии

(18)

для воздушной линии

(19)

где ΔU_ср_i — среднее падение напряжения в конце распределительной линии, В;

I_ср_i, — средний ток линии 0,4 кВ в ее начале на ТП в момент замера ΔU_ср_i.

18.3. Относительные потери электроэнергии в кабельной сети с коммунально-бытовой нагрузкой определяются:

где K_д.п.ср — коэффициент дополнительных потерь, возникших из-за неравномерной загрузки фаз;

ΔU_ср — средние относительные потери напряжения для сети низкого напряжения, %.

18.4. Определение относительных потерь напряжения (в %) для сети напряжением 0,4 кВ производится по измерениям фазных напряжений в начале и в конце линии и подсчитывается как среднее фазное значение напряжения в начале и в конце линии в дни контрольных замеров:

(21)

среднее значение потери напряжения в линиях:

(22)

средний процент потерь напряжения для одной ТП:

(23)

средний процент потерь напряжения для всех ТП, на которых проводились замеры:

(24)

где n— число ТП, на которых были выполнены контрольные замеры.

Средний процент потерь мощности в сети 0,4 кВ:

(25)

где K_м/н— коэффициент, определяющий отношение потери мощности к потери напряжения (для приближенных вычислений принимать K_м/н = 0,75 []).

18.5. Число часов максимальных потерь τрекомендуется определять по или из графика τ = ƒ(T) ().

18.6. Средний коэффициент дополнительных потерь для сети напряжением до 0,4 кВ равен:

(26)

где n— число распределительных линий, включенных в расчет;

K_д.п_i— коэффициент дополнительных потерь при неравномерной нагрузке фаз распределительной линии определяют:

(27)

где R_o, R_ф — соответственно активные сопротивления нулевого и фазного проводов, Ом;

K_н_i— коэффициент неравномерности нагрузки фаз распределительной линии, который равен:

(28)

где I_а_i, I_в_i, I_ci — соответственно значения токов (А) фаз А, В, С головного участка распределительной линии 0,4 кВ;

I_ср_i— среднее значение токов (А) фаз А, В, С.

Коэффициенты K2_н_iи K_д.пможно определить по приложениям и .

Для двухпроводной линии K_д.п = 1, для трехпроводной линии K_д.п =K2_н_i

18.8. Относительная величина потерь электроэнергии в сети с воздушными линиями и коммунально-бытовой нагрузкой определяется:

(29)

18.9. Относительная величина потерь электроэнергии в линии с одной нагрузкой равна:

(30)

18.10. Потери электроэнергии в сети напряжением 0,4 кВ будут равны:

(31)

Как снизить потери электроэнергии?

Существуют линии с напряжением около миллиона вольт, они имеют самый низкий процент потерь мощности – до 1%.
Но при таком высоком напряжении один процент – это около 6-7 киловатт на 1 км ЛЭП.
Если такая электромагистраль имеет протяжность 600 км (от электростанции к понижающему трансформатору),
то ежечасно на ней будет теряться 4200 кВт*час электроэнергии, что приносит производителю убыток 4200 руб/час.
Но по сравнению с тем, какой многомиллионный доход приносит производителю полезная мощность этой высоковольтной ЛЭП, этот убыток не так уж и велик.
Тем не менее, за год на данной линии будет потеряно электроэнергии на сумму почти 36 млн. руб.
Но такие высоковольтные линии не очень распространены. Да и расстояние между электростанциями и потребителями энергетики стремятся сократить до минимума.
Также они стараются как можно больше увеличивать площадь поперечного сечения проводов (чем больше площадь, тем меньше электрическое сопротивление и проценты потерь).

Понятно, что для этого требуется большее количество материалов и денег на их закупку, но, как показывает практика,
через некоторое время эти затраты окупаются сокращёнными потерями электроэнергии. Но эти потери и убытки были, есть и будут всегда.
Единственная возможная перспектива – это использование сверхпроводников, производство которых нынче стоит огромных денег.
Потери на таких сверхпроводниковых ЛЭП практически отсутствуют. Но в массовое использование их пока внедрять никто не собирается.

Стабилизаторы переменного напряжения — устройства, служащие для корректировки пониженного или повышенного напряжения в бытовой электросети.

Как известно потеря мощности в линиях электропередач, зависит от тока и сопротивления провода.
С учетом этого и получило развитие линий высокого и сверхвысокого напряжения для передачи больших мощностей с минимальным током, а,
следовательно, и с минимальными потерями.
Но при длинах провода 100 и более километров, начинают проявляться емкостные и индуктивные свойства переменного тока, ну и не стоит забывать
о поверхностном эффекте (ток при переменном напряжении проходит исключительно по поверхности провода).
Рассчитано, что передача переменного тока на расстояния свыше 1000 километров не выгодна, вследствие больших потерь мощности.
Причина этих потерь в индуктивных и емкостных свойствах кабеля, ведущих к сдвигу фазы напряжения и тока между собой.
Чем длиннее и ближе между собой три фазных провода, тем выше сдвиг фазы. Из-за сдвига фаз в теории, возможно, что переменное напряжение станет равным нулю.
При этом и мощность тоже станет равной нулю.

Коммерческие потери электроэнергии

Потери электроэнергии – главный показатель эффективности функционирования электрических сетей. Приемлемым считается уровень потерь в 4-5 %, максимально допустимым по техническим причинам – 10 %. Увеличение этого показателя сигнализирует о нарастающих проблемах, требующих своевременного решения: • моральный износ оборудования; • неэффективность управления; • недостаточный контроль над оплатой электроэнергии потребителями; • сокращение инвестиций; • физический износ электросетей; • неправильная эксплуатация оборудования. Можно сделать вывод, что в связи с кризисом в стране и энергетической сфере эти проблемы не только не решаются, но и прогрессируют. Поэтому вопрос об уменьшении потерь электроэнергии приобретает всё большую актуальность. Используемые определения • Абсолютные потери – разница между произведённой электроэнергией и продуктивно потреблённой. • Технические потери – формируются расчётным путём, связаны с физическими процессами, протекающими в электрических сетях. Возникают во время транспортировки электроэнергии по линиям передач, её распределения и трансформации. • Коммерческие потери – разность между абсолютными потерями электроэнергии и техническими. Составляющие коммерческих потерь Теоретически коммерческие потери обязаны стремиться к нулю. Однако в реальности отпущенная электроэнергия, абсолютные и технические потери рассчитываются с определёнными допусками. С помощью специальных и вовремя произведённых операций данные погрешности должны быть сведены к минимуму. Потери, связанные с занижением показателей полезно потребленной энергии Включают в себя потери от кражи электроэнергии и потери, связанные с неуплатой по счетам. Потери от кражи электроэнергии – важная составляющая коммерческих потерь. Хищение в основном осуществляется бытовыми потребителями и носит сезонный характер. Прослеживается чёткая тенденция к их увеличению осенью и весной. В это время на улице низкая температура, а жилые помещения ещё (или уже) не отапливаются. Неуплата по счетам может возникать при следующих обстоятельствах: • отсутствие точной информации по поставляемой электроэнергии потребителю; • возникновение ошибок в расчётах; • недостаточная проработанность договоров на поставку электроэнергии; • не осуществляется полный контроль над процессом выставления счетов. Наличие незарегистрированных потребителей В связи с кризисными явлениями, которые происходили ранее в стране, появились квартиры, дома и даже целые деревни, не относящиеся ни к каким организациям, поставляющим электроэнергию. Естественно, что оплата от потребителей не поступает. Отключение таких потребителей от электрических сетей неэффективно, потому что через некоторое время жильцы самостоятельно подключаются к ним. При этом обслуживанием трансформаторов и линий передач никто не занимается, что нередко приводит к пожарам и другим негативным последствиям. Сезонная составляющая коммерческих потерь В зимний период потребляется больше электроэнергии, чем в летний. Однако оплата счетов производится не в то же время, что и регистрация показаний потребления. Возникает ситуация, когда задержка по таким уплатам может достигать нескольких месяцев, а фактически электроэнергия уже затрачена. В докризисный период в целом наблюдался баланс в потреблённой энергии и оплате за неё в течение года. Однако в последнее время сезонная составляющая вносит существенный вклад в величину коммерческих потерь. Задолженности по оплате у некоторых крупных потребителей могут достигать кварталов и года. Потери, связанные с погрешностями измерения поданной и потребляемой электроэнергии Причины таких погрешностей могут быть самыми разнообразными, но они мешают точно оценить величину коммерческих потерь

Поэтому крайне важно свести их к минимуму. Погрешность расчёта технических потерь Коммерческие потери электроэнергии нельзя напрямую измерить, они рассчитываются косвенно с помощью технических

Поэтому крайне важно иметь точный расчёт физической части электрических потерь и должна производится разработка программ энергосбережения. Это позволит оценить структуру коммерческой составляющей, а затем выяснить, какой комплекс мероприятий окажет большую экономическую эффективность.

Перейти в раздел Энергоаудит

Виды и структура потерь

Технологический фактор. Он напрямую зависит от характерных физических процессов, и может меняться под воздействием нагрузочной составляющей, условно-постоянных затрат, а также климатических условий.
Расходы, затрачиваемые на эксплуатацию вспомогательного оборудования и обеспечение необходимых условий для работы техперсонала.
Коммерческая составляющая. К данной категории относятся погрешности приборов учета, а также другие факторы, вызывающие недоучет электроэнергии.

Ниже представлен среднестатистический график потерь типовой электрокомпании.

Примерная структура потерь

Коронный разряд на изоляторе ЛЭП

Измерение режимных параметров внутридомовых сетей

С целью определения режимных характеристик внутридомовых сетей проведено энергетическое обследование внутридомовых сетей в 4-х жилых многоквартирных домах, которые представляют собой типовые 5, 9, 12 и 16-ти этажные дома, характерные для Ленинского района г. Екатеринбурга. Измерения производились в течение декабря 2007 г. В ходе обследования произведены измерения фазных токов, мощностей и напряжений на шинах ВРУ дома и измерения фазных напряжений в наиболее электрически удаленных точкахвнутридомовой сети в режиме максимальной нагрузки сети. Измерения фазных токов, мощностей и напряжений на вводах в дома производились на недельных отрезках времени с интервалом измерений в 15 минут. Для определения падений напряжения во внутридомовой сети производилось несколько серий одновременных измерений фазных напряжений на ВРУ и в удаленных точках сети по каждому дому. Для измерения параметров электропотребления использовался анализатор электрических сетей CIRCUTORAR5.

Перечень исходной информации и результаты измеренийжил по обследуемой внутридомовой сети 0,4 кВ каждого жилого дома включает в себя следующие данные:

· структурные схемы внутридомовых сетей с указанием на них удаленных потребителей (УП), марок, сечений и длин фазного и нулевого проводов;

· недельные графики значений фазных напряжений на шинах ВРУ, значения фазных токов на головных участках (ГУ) внутридомовых сетей, активной и реактивной мощности, записанные с 15-ти минутными интервалами.

· серии одновременных замеров фазных напряжений и токов на головном участке и фазных напряжений в удаленных точках внутридомовой сети U_УП в часы максимальных нагрузок сети.

Основные характеристики обследованных жилых домов приведены в таблице 1. В качестве примера представлены некоторые результаты измерений для жилого многоквартирного дома по адресу Громова, 140. Структурная схема электроснабжения жилого многоквартирного дома по ул. Громова 140 приведена на рисунке 1. Недельные графики фазных напряжений, токов, активной и реактивной мощностей на головном участке сети приведены соответственно на рисунках 2-4. В таблице 2 представлены результаты измерений фазных напряжений и токов на ГУ и фазных напряжений в удаленной точке внутридомовой сети в часы максимальной нагрузки.

Таблица 1

Основные характеристики обследованных многоквартирных домов

Многоквартирный дом	Год постройки /капремонта	Кол-во этажей	Кол-во подъездов	Кол-во квартир	Удаленная точка в сети	Стояки
Чкалова, 117 (электроплиты)	1979	12	1	96	12 этаж, правый и левый стояки	АПВ 3х25+1х16
Чкалова, 129 (газовые плиты)	1975	9	6	216	9 этаж, 6 подъезд	АПВ 4х10
Громова, 140 (газовые плиты)	1973/2005	5	6(12)*	74(149)*	5 этаж, 6 подъезд	ПВ 4х10
Онуфриева, 22 (электроплиты)	1984	16	1	128	16 этаж, правый и левый стояки	АПВ 3х35+1х25

* обследована сеть половины дома, имеющего два ВРУ. В графах количество подъездов и квартир приведены данные по обследованной части жилого дома, в скобках указаны данные по всему дому.

Рис. 1 Структурная схема внутридомовой сети 5-ти этажного жилого дома ул. Громова, 140

Таблица 2

Универсальная внешняя обработка для просмотра метаданных конфигураций баз 1С 8.3. Отображает свойства и реквизиты объектов конфигурации, их количество, основные права доступа и т.д. Отображаемые характеристики объектов: свойства, реквизиты, стандартные рекизиты, реквизиты табличных частей, предопределенные данные, регистраторы для регистров, движения для документов, команды, чужие команды, подписки на события, подсистемы. Отображает структуру хранения объектов базы данных, для регистров доступен сервис «Управление итогами». Платформа 8.3, управляемые формы. Версия 1.1.0.73 от 20.12.2020

3 стартмани

Методика и пример расчета потерь электроэнергии

На практике применяют следующие методики для определения потерь:

проведение оперативных вычислений;
суточный критерий;
вычисление средних нагрузок;
анализ наибольших потерь передаваемой мощности в разрезе суток-часов;
обращение к обобщенным данным.

Полную информацию по каждой из представленных выше методик, можно найти в нормативных документах.

В завершении приведем пример вычисления затрат в силовом трансформаторе TM 630-6-0,4. Формула для расчета и ее описание приведены ниже, она подходит для большинства видов подобных устройств.

Расчет потерь в силовом трансформаторе

Для понимания процесса следует ознакомиться с основными характеристиками TM 630-6-0,4.

Параметры TM 630/6/0,4

Теперь переходим к расчету.

Итоги расчета

Понятие норматива потерь

Под данным термином подразумевается установка экономически обоснованных критериев нецелевого расхода за определенный период. При нормировании учитываются все составляющие. Каждая из них тщательно анализируется отдельно. По итогу производятся вычисления с учетом фактического (абсолютного) уровня затрат за прошедший период и анализа различных возможностей, позволяющих реализовать выявленные резервы для снижения потерь. То есть, нормативы не статичны, а регулярно пересматриваются.

Под абсолютным уровнем затрат в данном случае подразумевается сальдо между переданной электроэнергией и техническими (относительными) потерями. Нормативы технологических потерь определяются путем соответствующих вычислений.
