Расчет электропроводки по формуле

Для расчета нам нужно знать:

  • где и какие приборы будем устанавливать;
  • потребляемую мощность, с учетом запаса на появление новой техники;
  • тип проводки, открытая или закрытая.

С этим вопросом лучше всего справится, конечно, хозяин, а не проектировщик. Последний часто даже не тратит времени на натурные замеры или изучение чертежей дома.

Они делают всего лишь три шага:

  1. умножают площадь квартиры на два и получившуюся цифру берут за метраж;
  2. для обычных комнат принимают сечение провода 2,5 или 3 мм2, чего хватает с запасом для большинства случаев;
  3. для мощных потребителей (электроплиты) планируют сечение в 6 мм.

Как правильно произвести расчет по другим показателям

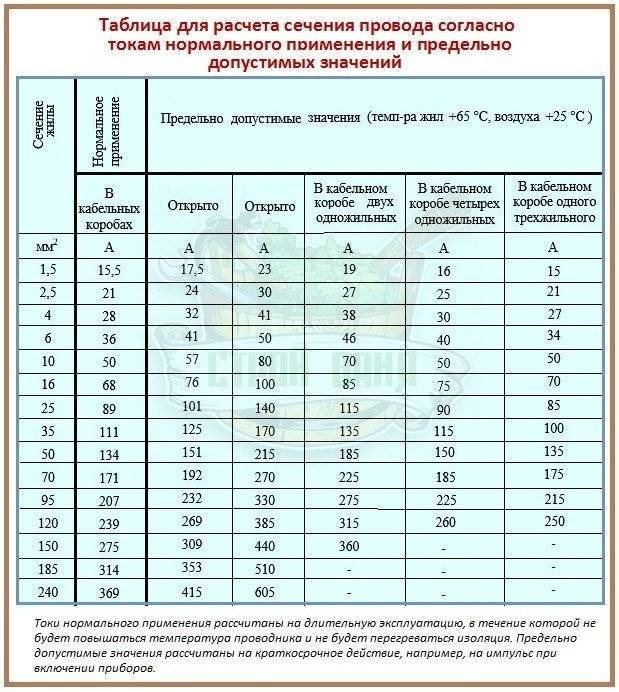

При прокладке электрокоммуникаций стоит понимать зависимость сечения от силы тока, длины материала, напряжению и нагрузке. На этих критериях необходимо основывать выбор.

По току

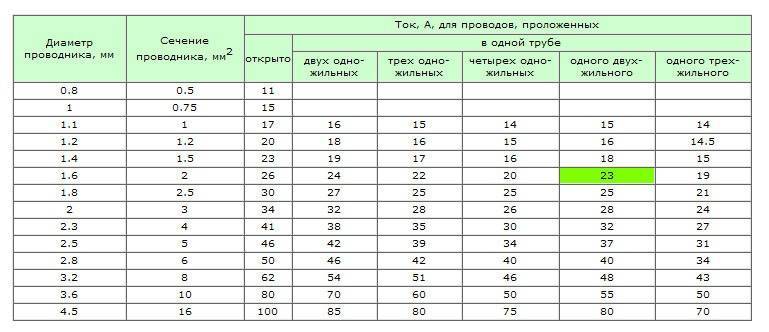

Величина тока при прохождении через проводник в условиях комнатной температуры зависит от ширины, длины, удельного сопротивления и температурного режима. В квартирах и домах чаще всего используют медный провод, поэтому при подборе сечения ориентируются на данные ПУЭ.

Сечение, мм2 Ток, А по типу прокладки
Открытый Одна труба
2 одножильных 3 одножильных 4 одножильных 1 двухжильный 1 трехжильный
0,5 11
0,75 15
1 17 16 15 14 15 14
1,2 20 18 16 15 16 14,5
1,5 23 19 17 16 18 15
2 26 24 22 20 23 21
2,5 30 27 25 25 25 24
3 34 32 28 26 28 24
4 41 38 35 30 22 27

По длине

В случае высокого токопотребления стоит выбирать короткий материал. Излишняя длина приведет к потере качества электропередачи – напряжение на отдельных участках будет «прыгать». Зависимость сечения от расстояния до точки запитки прописана в нормативной таблице.

Мощность, Вт Ток, А 1,5 мм2 2,5 мм2 4 мм2 6 мм2
500 2,5 100 м 165 м 265 м 395 м
1000 4,6 м 30 м 84 м 135 м 200 м
1500 6,8 м 33 м 57 м 90 м 130 м
2000 9 м 25 с 43 м 68 м 100 м
2500 11,5 м 20 м 34 м 54 м 80 м
3000 13,5 м 17 м 29 м 45 м 66 м
3500 16 м 14 м 24 м 39 м 56 м
4000 18 м 21 м 34 м 49 м
4500 20 м 19 м 30 м 44 м
Популярные статьи  как перемотать электродвигатель в домашних условиях

По нагрузке

Для трехфазной сети свойственно тройное увеличение момента нагрузки. Двойной скачок нагрузки в режиме симметричного напряжения происходит, поскольку ток нулевого проводника равняется нулю. Точные данные можно узнать из таблицы.

Разность напряжения, % Момент нагрузки по сечению провода
1,5 2,5 4 6
1 108 180 288 432
2 216 360 576 864
3 324 540 864 1296
4 432 720 1152 1728
5 540 900 1440 2160

Трёхфазная электрическая сеть

Расчет сечения провода по нагрузке предусматривает коэффициент одновременности 0,75 и может осуществляться математически:

  1. Составляется список домашних электроприборов.
  2. На основании документации или таблицы указывается номинальная мощность.
  3. Устанавливается возможность эксплуатации техники при единовременной нагрузке.
  4. Рассчитывается поправочный коэффициент по времени использования за сутки в процентном отношении к 24 ч для каждого из приборов.
  5. Номинальная мощность оборудования умножается на поправочный коэффициент.
  6. Все данные суммируются.
  7. Находится значение в таблице и к нему прибавляется еще 15 %.

По напряжению

Программа для расчета падения напряжения на кабеле

Если планируется укладка кабеля на большое расстояние, принимаются во внимание риски падения напряжения. Показатель находится под влиянием:

  • длины провода – при увеличении напряжение падает;
  • площадь поперечного сечения – при увеличении снижается падение напряжения;
  • удельное сопротивление проводника – стандартный размер 1 мм2/1 м.

Падение напряжения равно ток, умноженный на сопротивление. Показатель рассчитывается следующим образом:

  1. Вычисляется ток по формуле I=P/(U*cosф). Величина cosф для бытовой электросети – 1.
  2. На основании таблиц ПУЭ устанавливается сечение провода по току.
  3. Рассчитывается общее сопротивление проводника. Используется формула Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Общее значение сопротивления при прохождении тока к потребителю и обратно увеличивается на 2.
  4. Находится падение напряжения по формуле ΔU=I*R.
  5. Вычисляется процент падения напряжения ΔU/U.

Если результат больше 5 %, подбирается кабель с большим сечением.

По плотности тока

Медные материалы с жилой сечением 1 мм2 имеют среднюю плотность тока 6-10 А. Токи данной величины протекают без перегрева или обгорания изоляции. Согласно ПУЭ, дополнительно на защиту оболочек нужно прибавить 40 %.

Предел в 6 А обеспечивает эксплуатацию проводки без привязки к времени. Верхний предел в 10 А указывает допустимую кратковременную нагрузку. При увеличении силы тока до 12 А повышается и его плотность, что приводит к обгоранию изоляции.

По маркировке проводов

Кабель ВВГ-нг

Квартирная проводка монтируется при помощи кабелей ВВГ-нг и ВВГ. Первый не подвергается возгораниям, предназначен для внутренних, земельных и наружных работ. Материал выпускается с 2-4 жилами, с сечением каждой от 1,5 до 35 мм2.

Специалисты считают, что для точечного освещения хватит кабеля с сечением 0, 5 мм², для люстры – 1,5 мм², розеточных устройств – 2,5 мм².

Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

Выбор сечения кабеля по мощности

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.

Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

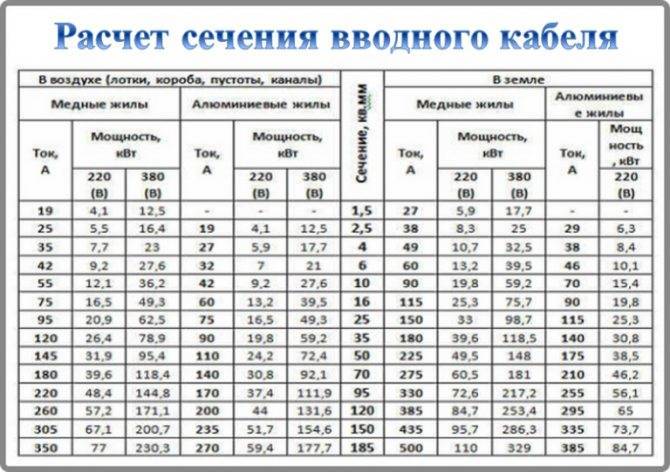

Таблица проводников под допустимый максимальный ток для их использования в проводке:

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

Популярные статьи  подключение духового шкафа к электросети

Сечение кабеля

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.

Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².

Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².

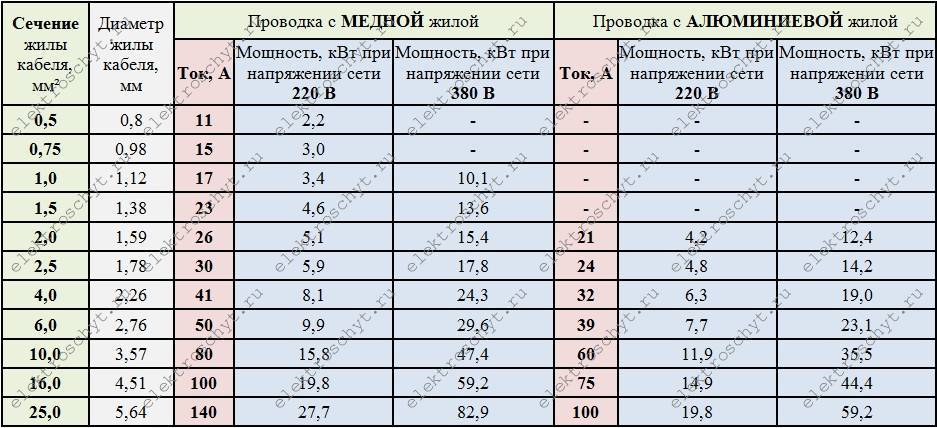

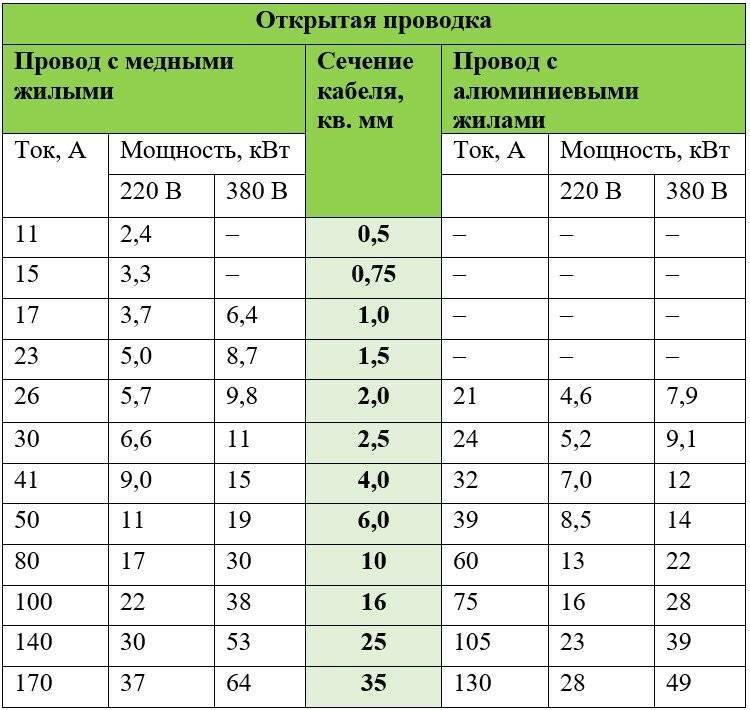

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.

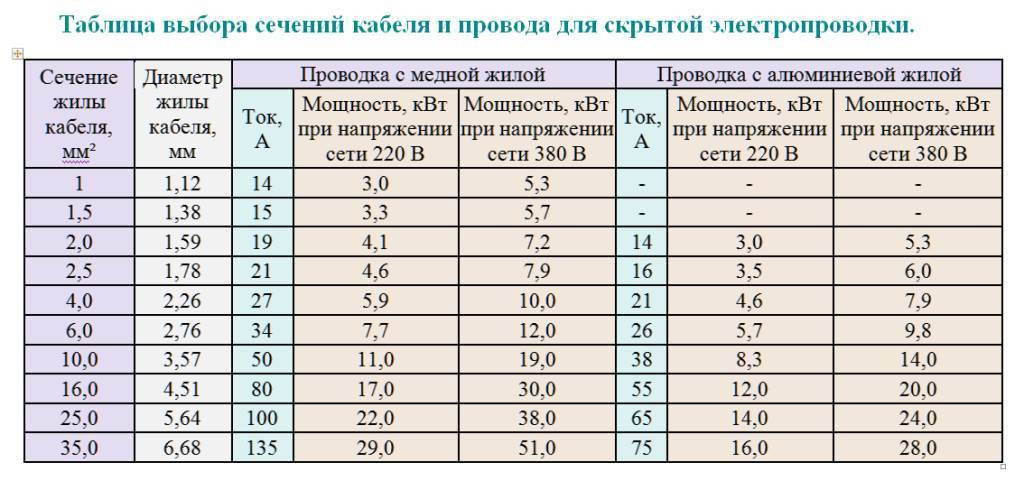

При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.

Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

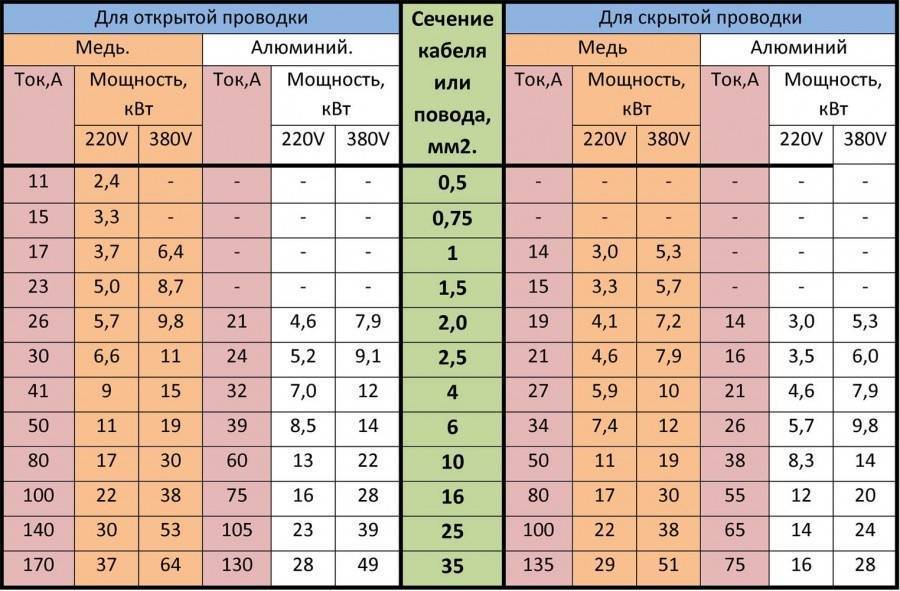

Таблица нагрузок по сечению кабеля:

Сечение кабеля, мм² Проложенные открыто Проложенные в трубе
медь алюминий медь алюминий
ток, А мощность, кВт ток, А мощность, кВт ток, А мощность, кВт ток, А мощность, кВт
220В 380В 220В 380В 220В 380В 220В 380В
0.5 11 2.4
0.75 15 3.3
1 17 3.7 6.4 14 3 5.3
1.5 23 5 8.7 15 3.3 5.7
2.5 30 6.6 11 24 5.2 9.1 21 4.6 7.9 16 3.5 6
4 41 9 15 32 7 12 27 5.9 10 21 4.6 7.9
6 50 11 19 39 8.5 14 34 7.4 12 26 5.7 9.8
10 80 17 30 60 13 22 50 11 19 38 8.3 14
16 100 22 38 75 16 28 80 17 30 55 12 20
25 140 30 53 105 23 39 100 22 38 65 14 24
35 170 37 64 130 28 49 135 29 51 75 16 28

Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.

Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.

При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.

  • Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
  • поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
  • поправочный коэффициент на температуру окружающей среды;
  • поправочный коэффициент для кабелей, прокладываемых в земле;
  • поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

Как делается расчёт потребляемой мощности

Рассчитать приблизительное сечение кабеля можно и самостоятельно — необязательно прибегать к помощи квалифицированного специалиста. Полученные в результате расчётов данные можно использовать для покупки провода, однако, сами электромонтажные работы следует доверять только опытному человеку.

Последовательность действий при расчёте сечения такова:

  1. Составляется подробный список всех находящихся в помещении электрических приборов.
  2. Устанавливаются паспортные данные потребляемой мощности всех найденных устройств, после чего определяется непрерывность работы того или иного оборудования.
  3. Выявив значение потребляемой мощности от устройств, работающих постоянно, следует суммировать это значение, добавив к нему коэффициент, равный значению периодически включающийся электроприборов (то есть, если прибор будет работать всего 30% времени, то следует прибавить треть от его мощности).
  4. Далее ищем полученные значения в специальной таблице расчёта сечения провода. Для большей гарантии рекомендуется к полученному значению потребляемой мощности добавить 10-15%.

Для определения необходимых вычислений по подбору сечения кабелей электропроводки согласно их мощности внутри сети важно использовать данные о количестве электрической энергии, потребляемой устройствами и приборами тока. На этом этапе необходимо учесть очень важный момент – данные электропотребляемых приборов дают не точное, а приближенное, усредненное значение

Поэтому к такой отметке необходимо добавлять около 5% от параметров, указанных компанией-производителем оборудования

На этом этапе необходимо учесть очень важный момент – данные электропотребляемых приборов дают не точное, а приближенное, усредненное значение. Поэтому к такой отметке необходимо добавлять около 5% от параметров, указанных компанией-производителем оборудования.

Большинство далеко не самых компетентных и квалифицированных электриков уверены в одной простой истине – для того, чтобы правильно провести электрические провода для источников освещения (к примеру, для светильников), необходимо брать провода с сечением, равным 0,5 мм², для люстр – 1,5 мм², а для розеток – 2,5 мм².

Об этом думают и так считают только некомпетентные электрики. Но что, если, например, в одном помещении одновременно работают микроволновка, чайник, холодильник и освещение, для которых нужны провода с разным сечением? Это может привести, к самым разным ситуациям: короткому замыканию, быстрой порче проводки и изоляционного слоя, а также к возгоранию (это редкий случай, но все же возможный).

Точно такая же не самая приятная ситуация может произойти, если человек будет подключать к одной и той же розетке мультиварку, кофеварку и, допустим, стиральную машину.

Расчет сечения кабеля по мощности и длине

От длины кабеля зависит такая величина, как потеря напряжения. Одна из потенциальных неприятных ситуаций: на конце выбранного провода напряжение уменьшилось до минимума, чего недостаточно для обеспечения функциональности оборудования. В бытовых электрических сетях потери будут невелики, поэтому ими можно пренебречь. Достаточно использовать кабель с запасом 100-150 мм, что необходимо для упрощения коммутации. Если края провода подключаются к электрощитку, то запас должен быть выше, поскольку требуется монтаж автоматов.

Популярные статьи  инфракрасный теплый пол под ламинат

Размещая кабель на более протяженных участках, нужно учитывать падение напряжения, которое рассчитывается по формуле, указанной выше. Любой проводник имеет определенное электрическое сопротивление, которое зависит от ряда характеристик:

  1. Длина провода, м. Чем больше длина, тем выше потери.
  2. Площадь поперечного сечения, кв. мм. Чем выше параметр, тем ниже падение напряжения.
  3. Удельное сопротивление материала (ищите в справочниках).

Максимальная длина кабеля для различных токовых нагрузок

Для расчета падения напряжения в обычных случаях достаточно перемножить сопротивление и допустимый ток. Фактическая величина может быть больше, но не более чем на 5%. Если она не вписывается в заданные рамки, придется использовать кабель с большим сечением.

Для расчета сечения кабеля по мощности и длине нужно действовать следующим образом:

  1. Рассчитайте ток по формуле I=P/(U*cosф), где P — мощность, U — напряжение, cosф — коэффициент. В бытовых электросетях данный коэффициент равняется 1, поэтому формула упрощается до I=P/U. В промышленности cosф представляет собой соотношение активной и полной мощностей (активная и реактивная).
  2. В таблице ПУЭ найдите подходящий кабель по сечению в зависимости от тока.
  3. Подсчитайте сопротивление проводника, используя формулу: R=ρ*l/S, где ρ — удельное сопротивление материала, из которого изготовлены жилы, l — длина кабеля, S — площадь поперечного сечения. Помните, что электрический ток движется в обе стороны, поэтому суммарное сопротивление равняется удвоенному значению, полученному из формулы выше.
  4. Для падения напряжения воспользуйтесь формулой ΔU=I*R
  5. Чтобы получить падение напряжения в процентах, разделите ΔU/U.

Таким образом, если итоговое значение не превышает 5%, можете оставить кабель с выбранным сечением. В противном случае его придется заменить на проводник с увеличенным сечением.

Длительно допустимые токи

Данная величина отличается в зависимости от выбранного кабеля и используемых токоведущих жил. Любой провод имеет определенную длительную температуру Tд, которая указывается в его паспорте. При такой температуре допустима продолжительная эксплуатация жил проводника, исключаются любые повреждения.

Для расчета длительно допустимого тока воспользуйтесь формулой:

Iд = √((Тд*S*Кт)/R),

где:

  • Ктп — коэффициент теплопередачи;
  • R — сопротивление;
  • S — сечение жилы.

На практике можно воспользоваться таблицами ПУЭ.

Длительно допустимые токи для медных проводов и кабелей

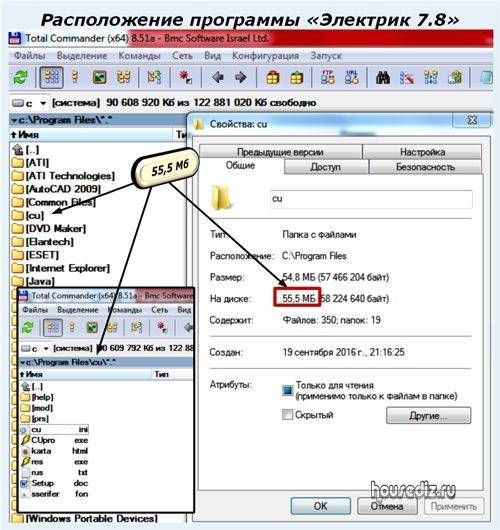

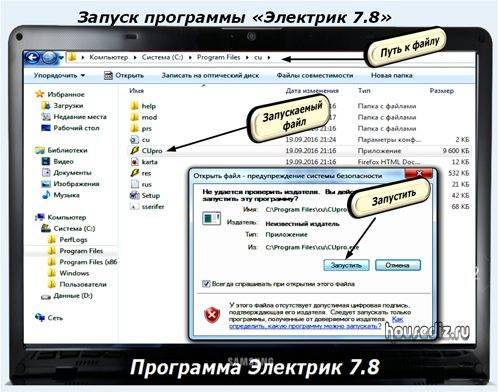

Как получить программу Электрик 7.8 и запустить ее

На картинке показан внешний вид сайта разработчика, а также выделен яркой рамкой его электронный адрес.

Расчет электропроводки по формуле
Введите эту информацию в поисковую строку любого вашего браузера, нажмите кнопку «Ввод».

Зайдя на сайт, сразу почитайте информацию о программе. Вы ознакомитесь с большим количеством ее возможностей и функций.

Какие-то из алгоритмов схемы вам пригодятся в дальнейшей работе.

Возьмите сайт в закладки. Последнюю версию всегда стоит брать только с официального сайта разработчика, так вы будете уверены, что качаете последнее обновление программы и в ней не будет содержаться никаких вирусов.

Загрузка на компьютер

Внизу перечня решаемых задач на странице сайта расположен текст «Скачать Электрик», выделенный гиперссылкой синего цвета. Вам необходимо просто кликнуть по нему, чтобы началась загрузка на компьютер в автоматическом режиме.

Только предварительно будет предоставлена возможность выбора одного из двух вариантов схемы:

  1. сохранить на Яндекс диск;
  2. закачать.

Расчет электропроводки по формуле
Вся программа упакована в архив. Его объем составляет всего 15,9 Мб. Показываю его свойства и расположение на моем компьютере после закачки в папке «Загрузки».

Кстати, автоматическую установку программы я не допустил, а проверил ее на наличие вирусов. У меня постоянно работает Eset Smart Security — надежный компьютерный защитник и сторож. Он проблемных файлов не выявил.

Установка программы

Процесс идет обычным стандартным образом без каких-либо особенностей. Программа предлагает место для ее расположения на диске «С:\» в стандартной директории Program Files, создает в ней каталог «CU».

Расчет электропроводки по формуле
После установки ее объем составил 55,5 Мб. А от размещения ярлыка на рабочем столе я отказался и снял галочку.

Считаю, что программа Электрик 7.8 у меня будет использоваться эпизодически по необходимости. Поэтому рабочий стол не засоряю подобной информацией.

Как запустить программу

Способ вызова через ярлык рабочего стола упускаю: я им не пользуюсь. Исполняемый запускаемый файл и путь к нему специально выделил на картинке. Кликайте по нему дважды левой кнопкой.

Расчет электропроводки по формуле
Если кто-то пользуется блокировщиками запуска посторонних программ, как на моем компьютере, то разрешайте ему продолжить процесс установки, нажимайте кнопку «Запустить».

С чего начинается расчет электропроводки

Что такое ток, ученые до сих пор представляют себе довольно расплывчато. Известно, как его использовать, известно, как его изменять, как направлять, но все его свойства и особенности не разгаданы. Однако обойтись без ручейка электронов, бегущих по кабелю, на сегодняшний день невозможно, или очень трудно, особенно тем, кто привык к комфорту. Свет, тепло, свежий кондиционируемый воздух, связь, а зачастую и приготовление пищи – все это обеспечивает нам электричество, на котором работает всевозможная бытовая и промышленная техника. Чтобы ток начал поступать в дом или на участок, мало просто протянуть провода, нужно точно знать, из какого они должны быть материала и какого сечения. Но давайте по порядку.

Методика расчета

Для расчёта нагрузки на электросеть, необходимо сложить мощности всех электроприборов подключаемых к одной ветке, и разделить на напряжение в сети. Так можно высчитать силу тока. А зная силу тока, мы можем определить, не перегружена ли сеть, правильно подобрав кабель. Кабель можно подобрать с помощью справочника, где есть таблица.

Если же справочника нет под рукой, то подсчитать потребляемый электроприборами ток можно по формуле I=P/U. Где I нагрузка, P мощность, Uнапряжение сети. Так же можно и проще I=4&times,P здесь, правда, мощность в кВт.

Далее по формуле d=k&times,I+0.005 рассчитывается диаметр провода. k постоянный коэффициент, для меди равен 0,034. Но, исходя из того, что при продаже провода употребляют сечение как систему измерения, то высчитаем и сечение S=0.785&times,d2.

Расчет электропроводки по формуле

К примеру, мы возьмём электроприбор мощностью 300 ватт, электроплитку мощностью 600 ватт, телевизор 200 ватт. В сумме получаем 1,1кВт. Это соответствует силе тока 5 ампер. Так как медный провод сечением полквадрата выдерживает нагрузку 11 ампер, то перегрузок соответственно не будет. Но если добавить ещё утюг 800, кофеварку 600, пылесос 300 ватт, то в сумме 2,8 ампер, а следовательно сила тока 12,7 ампер. В данном случае проводка естественно будет греться, а автомат выбивать.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Беспроводной дверной глазок: с камерой, записью, датчиком движения, монитором
Как подключить видеоглазок к телевизору
Расчет электропроводки по формуле
