УЗО: Назначение, причины срабатывания, подключение УЗО

Да будет срач!

Отдельная дисциплина споров — какое УЗО лучше, электромеханическое или электронное. В электромеханическом УЗО для отключения используется энергия дифференциального тока, поэтому оно может сработать при обрыве нулевого проводника, да и в целом не содержит нежной электроники, но содержит нежную механику. Электронное УЗО требует питания для работы электронного усилителя, поэтому при обрыве нуля работать перестает, часто не отключая цепь. У каждой конфигурации есть свои достоинства и недостатки. А для защиты от обрыва нуля я настоятельно рекомендую ставить реле контроля напряжения.

Но так как большинство читателей ждет от меня конкретного ответа — скажу, что это не важно. Есть требования стандартов, есть требуемые характеристики, и конкурентная цена в конце концов

Поэтому производитель дает ровно то, что от него требуют, а вот как получено желаемое — не так важно. А если производитель рукожоп, то отсутствие электроники автоматически не означает, что изделие выйдет годным. Кроме того, УЗО типа B без добавления электроники изготовить не получилось ни у одного производителя.

Для контроля исправности УЗО на передней панели есть кнопочка «тест», которая замыкая резистором цепь, имитирует появление дифференциального тока. Если УЗО при нажатии на кнопку тест отключилось — то оно исправно. Проверку исправности УЗО производители рекомендуют производить ежемесячно (какие оптимисты!), ну или я реалистично говорю о тесте раз в пол года.

Инструкция по установке

Перед установкой сначала нужно выбрать место для монтажа. Для монтажных работ используют металлический или пластмассовый шкаф. Они бывают разных размеров, необходимо заранее посчитать количество устройств, чтобы выбрать нужный размер.

Некоторые модели снабжены смотровыми окнами для снятия показаний счетчика.

Как правильно подключить УЗО и автоматы самостоятельно, основные правила:

  1. Любые работы начинаем после отключения электропитания.
  2. При монтаже проводки и защитных устройств, строго соблюдайте выбранную схему, лучше ее держать перед собой.
  3. Подключать провода строго цветной маркировке. Зачистить концы проводов на 0,5 см и зафиксировать винтами.
  4. Все защитные устройства, автоматы, реле напряжения крепятся на ДИН-рейке. Для их фиксации зацепитесь верхним зажимом, отверткой отогните нижний зажим и надавите на устройство, когда оно станет на место, отпустите нижний зажим.
  5. Подписывайте все защитные устройства в щитке, чтобы знать, какие приборы через них подключены.
  6. Первым к входным проводам подключается автомат, только после него монтируются все остальные устройства.
  7. При выборе входного УЗО рассчитываем его параметры в зависимости от протекающего тока в сети. Например, для тока в 20-25 ампер, следует брать защитное устройство отключения на 32А.

Если случается ложное выключение или устройство наоборот не срабатывает, причина может быть в следующем:

  • фазный и нулевой провода соединены после УЗО;
  • проверьте, закреплен ли нулевой провод;
  • нулевой провод и заземление соединены в розетке;

Как выбрать УЗО для дома

Защитное устройство можно устанавливать на вводе, для отдельной группы автоматов, только для защиты одной линии. Но предварительно при любом варианте монтажа нужно определиться с плановой нагрузкой в коммутируемой цепи. Это позволит подобрать подходящий автомат к ВД. Если УЗО предназначено для одной линии (обслуживает отдельное помещение), то следует учитывать уровень влажности в комнате.

Выбирается УДТ для дома по эксплуатационным характеристикам. Основные рекомендации в этом плане следующие:

  1. Вводной ВД должен быть при трехфазном вводе четырехполюсным на напряжение 380 В. Если подведена одна фаза, то устанавливают однофазное УДТ на 220 В.
  2. Коммутируемая величина тока нагрузки УЗО выбирается из стандартного ряда (например, 16, 20, 25, 32, 40 А) на один номинал выше, чем у совместно используемого автомата. Например, если установлен автомат на 20 А, то понадобится УДТ на 25 А.
  3. Для домашней сети подходят модели типа А и АС. Но из-за изменения характера нагрузки в электросети (оказывает влияние на форму колебаний тока) оптимальным для использования является первый вариант.
  4. На линиях ванных комнат и кухонь следует устанавливать УДТ с током утечки (отключения) 6 или 10 мА. Для невлажных помещений нужно использовать модели на 30 мА. На вводе ставят ВД на 100 или 200 мА, но его функцией является в большей степени уже пожарная безопасность, а не защита человека.

УЗО для разных комнат

Суммарный дифференциальный ток утечки регламентируется пунктом 7.1.83 ПУЭ. Эта величина не должна при нормальной работе сети превышать 1/3 номинального показателя УЗО.

Бывает необходимо, чтобы УЗО срабатывало с некоторой временной задержкой. В таких случаях следует приобретать модели с маркировкой S.

Электромеханические модели можно отнести к более надежному варианту. Например, при обрыве нуля до УЗО в случае опасной ситуации ряд моделей электронных ВДТ не способен выполнять отключение

На такую особенность устройств следует обращать внимание.

Что касается цены изделий, то в этом плане на первое место выходят личные покупательские возможности. Но лучше приобретать продукцию известных фирм, хорошо зарекомендовавших себя.

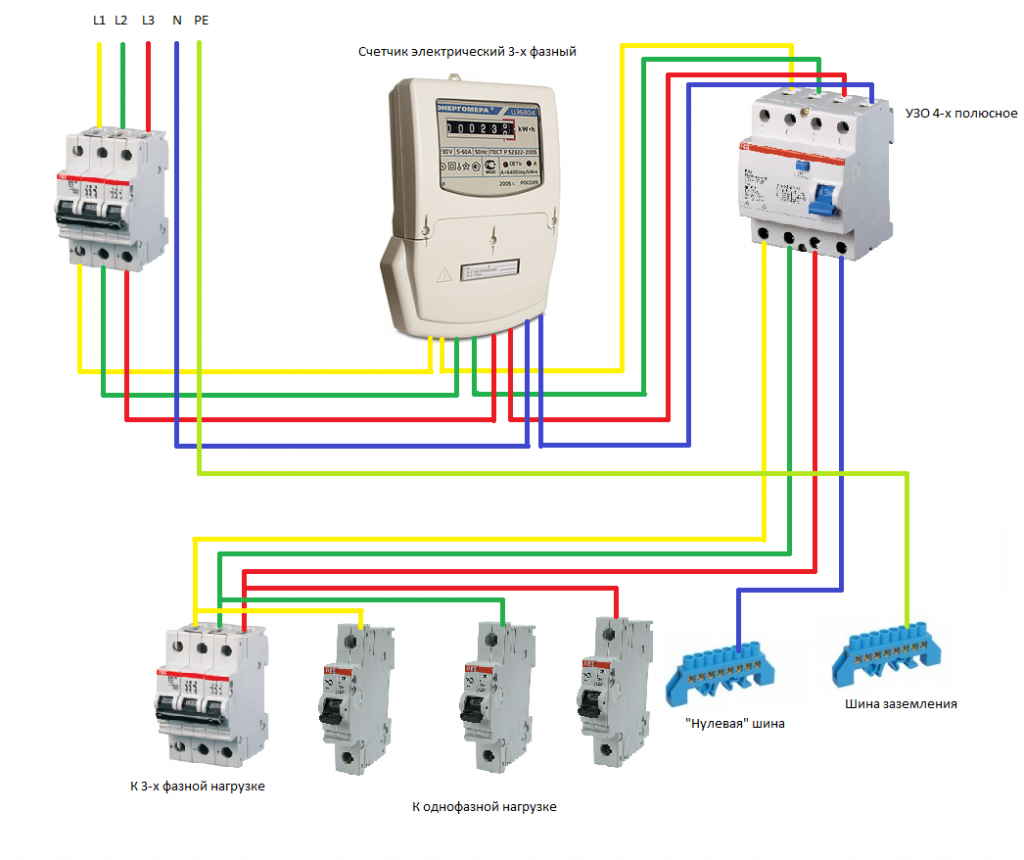

УЗО для трёхфазной сети

Всё оборудование работающее от трёхфазной сети также нужно подключить к системе защитного отключения электроэнергии. Величина тока утечки в таких сетях бывает слишком высокой, поэтому данные изделия не защищают человека от удара электричества, но позволяют отключить потребителей электроэнергии при возникновении пробоя фазы на «массу» устройства.

Таким образом удаётся полностью исключить вероятность появления опасного электрического потенциала на корпусе прибора. Данная схема подключения может быть подключена только при наличии защитного заземления в проводке дома или квартиры.

УЗО: Назначение, причины срабатывания, подключение УЗО

Для чего устанавливать УЗО подробно описано выше, но где лучше всего разместить данное устройство?

Ошибки, которые допускают электрики при подключении автоматики

Стоит отметить, что часто оборудование раньше времени выходит из строя при наличии следующих ошибок в процессе проведения монтажных работ:

  1. Неправильное соединение выходящих контактов. Проводник ноля часто путают с нейтральным.
  2. Подача питающего напряжения в нижней части устройства — приводит к потере работоспособности прибора.
  3. Между собой запрещается соединять выходы нулевых проводников нескольких приборов. Это приводит к тому, что устройство утрачивает чувствительность. Из-за чего УЗО не отключает питание при возникновении опасности.
  4. Не следует в розетке соединять нейтральный провод с проводом заземления, что тоже провоцирует перебои работы.
  5. Контакты питания не допускается заводить с разных сторон. К примеру, фазу питания в нижней части, а отходящий ноль сверху. Это тоже приведет к неправильному функционированию оборудования.
    Правила подключения УЗО должен знать каждый электрик
Популярные статьи  Выпрямительный диод

Правила подключения УЗО должен знать каждый электрик!

При соблюдении инструкций получится подсоединить автоматы и защитные устройства в щитке без помощи профессионального электрика. Тем не менее, все действия следует выполнять поэтапно, не торопясь, чтобы исключить ошибки.

Как выбрать УЗО

Выбрать УЗО для квартирной электропроводки или дома для домашнего электрика не представляет трудностей. Подойдет любое однофазное УЗО, рассчитанное на рабочий ток равный току защиты автоматического выключателя и ток утечки 30 мА. Фотография такого УЗО приведена в начале статьи.

Какой тип УЗО лучше для квартиры электромеханическое или электронное

УЗО выпускаются в двух конструктивных исполнениях – электромеханические и электронные. Для правильного выбора нужно провести сравнение их технических характеристик.

Сравнительная таблица характеристик электромеханического и электронного УЗО
Характеристика Электромеханическое УЗО Электронное УЗО
Цена низкая высокая
Конструкция сложная простая
Надежность высокая низкая
Погрешность тока срабатывания высокая низкая
Работоспособность при обрыве нулевого провода или при снижении напряжении сети ниже допустимого сохраняется не работает
Устойчивость к скачкам повышенного напряжения в сети высокая низкая
Габаритные размеры большие многократно меньше

Как видно из таблицы, если нет ограничений по габаритным размерам нужно выбирать электромеханическое УЗО. Электронное УЗО незаменимо в случае установки на отдельный электроприбор, например, в электрическую розетку или удлинитель.

Основные технические характеристики УЗО

Требования к техническим характеристикам УЗО устанавливает ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков».

Для желающих сделать более осознанный выбор свел все основные технические характеристики УЗО в таблицу.

Таблица основных технических характеристик УЗО
Характеристика Обозначение Величина Примечание
Рабочее напряжение В 220, 380 Для домашней однофазной сети устанавливается УЗО на напряжение 220 В, для трехфазной – на 380 В
Количество фаз 1, 3 Указывается в паспорте
Ток утечки срабатывания, IΔn мА 5 В ПУЭ нет указаний на установку, но можно встретить в рекомендациях по использованию электроприборов, например, теплых полов
10 Предназначено для подключения розеток, установленных в ванной, кухне, детских комнатах и для приборов, установленных на земле
30 Универсальное, подходит для всех случаях применения в доме или квартире
100, 300 Применяют в промышленности, иногда устанавливаю на вводе электропроводки в жилье для повышения пожарной безопасности
Максимальный ток нагрузки, In А 6-125 Должен быть равен или больше, чем ток автоматического выключателя, установленного после УЗО
Максимальный ток коммутации, Im А 500 Должен быть в 10 раз больше максимального тока нагрузки
Ток короткого замыкания, Inc кА 3-10 Максимальный ток, который кратковременно выдержит УЗО в случае короткого замыкания в электропроводке
Время отключения мс <30 Время, через которое после превышения допустимого тока утечки УЗО должно отключить нагрузку
Периодичность проверки месяц 1 Для простой проверки достаточно нажать кнопку Тест на УЗО. Для диагностики времени срабатывания необходим специальный прибор
Рабочая температура °С минус 25 — +40 Рабочая температура, при которой допускается эксплуатация УЗО
Конструктивное исполнение Электромеханические Надежнее, дешевле, но больше по размерам электронных УЗО
Электронные Современные УЗО, дорогие, малогабаритные
Тип по форме тока срабатывания АС Срабатывает, если синусоидальный ток утечки возрастает медленно или скачком
А Срабатывает, если синусоидальный или пульсирующий постоянный ток утечки возрастает медленно или скачком
В Срабатывает, если синусоидальный, пульсирующий постоянный или постоянный ток утечки возрастает медленно или скачком
Способ установки Предназначено для крепления на DIN-рейке в щитке Предназначено для установки в электрических щитках квартир и домов
Вмонтировано в розетку Устанавливается для защиты отдельного электроприбора или в случае старой электропроводки для исключения ложных срабатываний от естественных токов утечки
В виде переходника, подключаемого к розетке
Устанавливаемое на удлинитель
Устанавливаемое на сетевом шнуре электроприбора

УЗО-Е (емкостные)

УЗО: Назначение, причины срабатывания, подключение УЗОЕмкостные УЗО (или УЗО-Е) — это первая попытка создать бытовые УЗО. Они обладают высокой чувствительностью в считанные доли мкА. Выпускаются и по сей день, в том числе мгновенно срабатывающими и равнодушными к заземлению. Однако такие устройства имеют один, зато принципиальный недостаток: поток электронов утечки в них — это следствие возникновения электромагнитного поля, а не его причина. И значит будет наблюдаться высокая чувствительность к любым помехам, вплоть до заискрившего на улице трамвая. Именно поэтому УЗО-Е используются сегодня крайне редко и лишь для защиты специального оборудования и/или для индикации прикосновения.

Какое УЗО лучше электронное или электромеханическое?

УЗО по принципу внутреннего исполнения делятся на два типа — это электронные и электромеханические. Оба типа выполняют защиту от утечек тока одинаково. Тогда в чем их различие? В двух словах их различие заключается в том, что для работы электронного УЗО требуется внешнее электропитание, а электромеханическому типу оно не нужно. Тоже самое касается и дифавтоматов, так как УЗО является их составной частью.

Почему возникает вопрос, какое выбрать УЗО электронное или электромеханическое? Вроде бери любое, так как они одинаково выполняют свои функции. Ниже попробуем разобраться с этим вопросом.

Вот пример электронного УЗО:

За правильную работу электронного УЗО отвечает плата усилителя. Для ее работы требуется внешнее питание, так как ни одна плата без него работать не будет. Где взять это внешнее питание? Внутри данных устройств никаких батареек нет, поэтому они получают электропитание от внешней сети. Если есть дома «свет», то защитное устройство работает. Если «света» нет, то оно не работает, да и не нужно чтобы оно работало, так как все равно защищать не от чего. На первый взгляд тут можно больше ни о чем не думать. Однако это не так.

Популярные статьи  как выбрать полотенцесушитель для ванной

Во внешней сети электропитания квартир часто происходят не штатные (аварийные) ситуации. Это скачки (перепады) напряжения, которые очень опасны для электронного оборудования, т.е. и для электронных УЗО и дифавтоматов.

Во-первых, например, отгорел нулевой проводник питающий вашу квартиру в этажном щитке. В такой ситуации на плату усилителя будет приходить только одна «фаза». Плата уже работать не будет, т.е. не будет фиксировать ток утечки и передавать импульс на реле. Тут электронное УЗО не сработает при появлении тока утечки. Это актуально в старых домах, где электропроводка находится в плачевном состоянии. Такая ситуация опасна для человека.

Во-вторых, например, отгорел магистральный нулевой проводник, который проходит по всему стояку многоэтажки. Тут произойдет изменение напряжения в розетках квартир. Там где будет включена большая нагрузка напряжение в розетках будет падать и стремиться к нулю. Там где включена самая минимальная нагрузка напряжение в розетках будет расти и стремиться к 380 В. В ситуации с превышением напряжения электронное УЗО не сработает, а просто выйдет из строя его плата усилителя. Если вдруг произойдет появление опасного потенциала на корпусе бытовых приборов, то УЗО эту утечку не зафиксирует и не спасет человека от поражения электрическим током. Это тоже очень опасно.

Также в сети бывают кратковременные скачки или перепады напряжения вызванные и другими факторами. От них тоже может пострадать плата усилителя электронного УЗО и вывести его из строя. Такие скачки вы можете не заметить и не будете знать, что ваше защитное устройство в щитке уже не работает. Не зря рекомендуют проверять их работу каждый месяц нажатием кнопки «Тест».

Как вы уже поняли, что при появлении разных нештатных ситуаций в сети электроснабжения электронное УЗО может потерять свои защитные функции.

Вот электромеханическому УЗО внешнее питание не требуется и оно будет выполнять свои функции во всех выше перечисленных ситуациях. Поэтому стоит выбирать себе домой электромеханические УЗО и дифавтоматы, так как их конструкция более надежная. Как их различить читайте тут.

Вот пример электромеханического АВДТ:

Это еще не весь вывод по выбору защитных устройств. Продолжим.

Сегодня выпускают электронные УЗО и дифавтоматы со встроенной защитой от превышения напряжения. Например, это модели EZ9R7. и EZ9R8. от Schneider Electric. Правда они выпускаются только на 40 А и 63 А с защитой от токов утечки 100 мА и 300 мА. Их можно использовать как вводные противопожарные УЗО. Они имеют встроенную защиту от перегорания бытовых электроприборов при повышении напряжения до 280 В. Поставив в щиток такое УЗО можно быть уверенным, что оно не выйдет из строя при возникновении разных скачков напряжения.

Другая очень хорошая мера защиты от нестабильности внешней сети это использование реле напряжения УЗМ-51М от «Меандра». Если на вводе в своем распределительном щитке вы устанавливаете данное устройство, то тогда можно смело выбирать электронные УЗО и дифавтоматы. Они будут защищены от повышенного напряжения с помощью данного реле.

В итоге какое выбрать УЗО электронное или электромеханическое должно решаться исходя из конкретной ситуации. Конечно можно брать только электромеханические модели и ни о чем больше не думать. Однако электронные типы защитных устройств стоят иногда дешевле и могут иметь более компактные размеры (1 модуль), что бывает важным критерием при их выборе.

А вы какие УЗО и дифавтоматы используете у себя дома?

Резюме

УЗО служит для защиты человека от поражения электрическим током,  и отключится при опасных для жизни значениях тока утечки. При небольших, но неопасных токах вас будет щипать электричеством.
УЗО работает вне зависимости от наличия заземления, с той лишь разницей, что без заземления, при пробое на корпус УЗО отключится только когда ток с корпуса сможет утечь в землю через вас.
УЗО не панацея, и можно убиться, взяв в руки провода фазы и ноля

Но вариантов защиты лучше УЗО все равно не придумали.
Электромеханическое или электронное УЗО — не важно. А вот регулярно проверять исправность нажатием кнопки «тест» важно

Использовать реле контроля напряжения тоже очень желательно.
В реальном мире у исправной электропроводки и устройств есть ток утечки, который может вызвать ложное срабатывание УЗО. Если УЗО срабатывает без видимых причин — разбирайтесь с токами утечки.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Популярные статьи  Дистиллятор своими руками

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Схема подключения УЗО в квартире

Электрики советуют устанавливать УЗО только на оборудование, требующее соблюдение повышенных норм безопасности, для примера – стиральная машина, бойлер, электрическая плита, СВЧ печь. Освещение в квартире через УЗО подключать не нужно, так как при перегорании обычных ламп будет происходить отключение электричества во всей квартире.

Рассмотрим, по какой схеме можно подключить это устройство в квартиру.

Подключение УЗО проводится по двум распространённым схемам — TN-C и TN-C-S:

  1. TN-C система.Схема TN-C

Самая популярная, состоящая из одного общего проводника, выполняющего роль заземления и одного рабочего нулевого проводника. Эта схема является одной из самых надёжных.

TN-C-S система.

Эта схема включает в свой состав нулевой и заземляющий провода, объединенные в один общий проводник, разделяемый после ввода в помещение на два проводника N(ноль) и PE (заземление). Этот вариант реже встречается в нашем жилищном строительстве.

Схема TN-C-S

Как возникает ток утечки?

Чуть ниже мы рассмотрим для чего необходимо УЗО, но сначала разберёмся, что такое токовая утечка? Вся работа устройства связана именно с этим понятием.

Если сказать простыми словами, то утечкой тока называют его протекание из фазного проводника в землю по пути, который для этого является нежелательным и совсем непредназначенным. Это может быть корпус электрического оборудования или бытового прибора, прутья металлической арматуры либо водопроводные трубы, сырые оштукатуренные стены.

Токовая утечка возникает при нарушениях изоляции, которые могут произойти по ряду причин:

  • старение в результате длительного срока эксплуатации;
  • механическое повреждение;

термическое воздействие в случае, когда электрооборудование работает в режиме перегруза.

Опасность токовой утечки состоит в том, что при нарушении изоляции электрической проводки на описанных выше объектах (корпус прибора, водопроводная труба или оштукатуренная сырая стена) появится потенциал. Если человек к ним прикоснётся, то выступит в роли проводника, через который ток будет уходить в землю. Величина этого тока может быть таковой, что вызовет самые печальные последствия, вплоть до смерти.

На видео демонстрация действия УЗО

https://youtube.com/watch?v=VzUGk5m4qEE

Как определить, есть ли в вашем доме токовая утечка? Первым признаком этого явления станет еле ощутимое воздействие электричества, то есть когда вы к чему-то прикасаетесь, вас как бы слегка бьёт током. Наиболее часто это опасное явление наблюдается в ванных комнатах. Для того чтобы гарантировать себе безопасность в собственной же квартире, её надо оборудовать защитными элементами.

Применяют для этой цели УЗО (расшифровываются как устройства защитного отключения) либо дифференциальные автоматы.

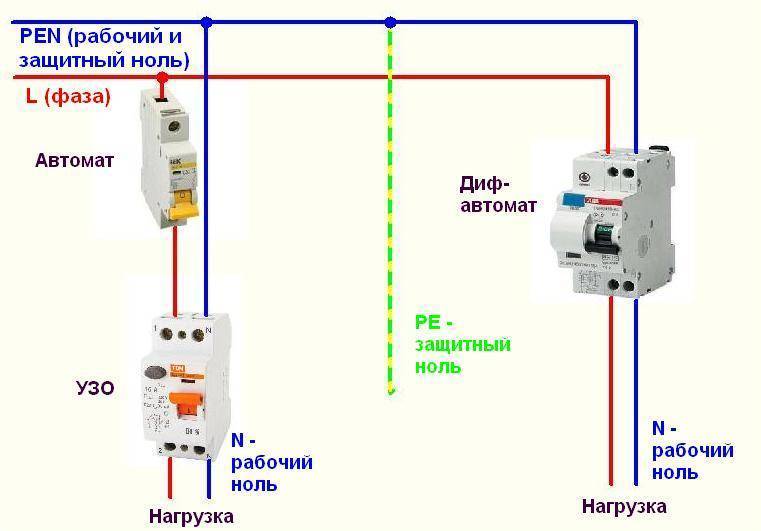

УЗО или дифференциальный автомат: как отличить и что выбрать

Большинство людей, непосвященных в тонкостях защиты человека от поражения электрическим током, не знают, чем отличается УЗО от дифференциального автомата. Так, даже некоторые молодые специалисты не всегда могут объяснить это. Попытаемся выяснить разницу между узо и дифференциальным автоматом.

Внешний вид дифавтомата (слева) и УЗО (справа)

Как уже отмечалось, УЗО устанавливается, прежде всего, для защиты человека от действий электротока. Оно прерывает прохождение электрического тока в случае появления его утечки. Устройство также может контролировать состояние изоляции в электрической сети. При определенной настройке оно может реагировать на снижение изоляции до опасных величин. Но оно не рассчитано на реагирование, если в сети возникают короткие замыкания или перегрузки. Чтобы не вызвать пожар или повреждение оборудования при технологических нарушениях в электросети, следует со стороны источника питания устанавливать автоматические выключатели. Таким образом, для защиты электросети или электробытовых приборов от всех видов коротких замыканий и перегрузок применяется дифференциальный автомат, а для защиты от поражения электротоком применяется УЗО. В этом и состоит отличие дифавтомата от УЗО.
