Реле максимального тока

Часто задаваемые вопросы

1. Можно поставить реле для управления уличным освещением, чтобы от датчик на движение одна группа осветительных приборов включалась, а другая отключалась?

Один из вариантов схемы с использованием датчика движения

Конечно можно, подробное описание такой схемы требует детального рассмотрения, но одно можно сказать точно, потребуется использовать реле с группой контактов для переключения.

1. Можно использовать реле с большим количеством контактов для включения нескольких нагрузок без магнитного пускателя?

Магнитный пускатель в электромагнитном реле однозначно присутствует, если не использовать дополнительный пускатель с контактами большой мощности, которым управляет промежуточное реле. То это можно при условии, что контакты реле длительное время смогут выдерживать ток нагрузки.

Принцип работы РМТ

На примере работы реле РЭО-401 наглядно можно понять принцип работы.

Основные элементы конструкции токового реле РЭО-401

Величина порога срабатывания в данном варианте регулируется глубиной погружения трубки с сердечником в цилиндрическое отверстие катушки. Трубка ввинчивается или выкручивается из катушки, таким образом, регулируется порог срабатывания. В некоторых конструкциях трубка свободно передвигается внутри катушки и фиксируется зажимным винтом.

На этом примере рассмотрен классический вариант, где хорошо просматривается принцип действия реле, существуют много моделей с другими конструкциями и дополнительными функциями. Основной принцип во всех вариантах один, при превышении установленного максимального порога тока, реле отключает цепь от источника питания.

Различные способы коммутации контакта

Слаботочными можно называть поляризованные переключатели по объемам коммутируемой мощности. Через контакты реле переменного тока для 24 вольт проходит энергия меньше нескольких десятков миллиампер. Почти во всех видах устройств такого типа предусмотрен «перекидной» контакт. Для изделий на 24 В мощности характерна пружинная система якоря.

Такие переключатели могут разделяться на два основных вида по методу коммутации:

• После снятия управляющего напряжения обмотки контакты размыкаются. Доступны три основных положения для якоря такого переключателя,
• После снятия мощности обмоток состояние коммутации запоминается.

Для надежной работы источников электроэнергии в авиации используется специально разработанный поляризованный силовой переключатель.

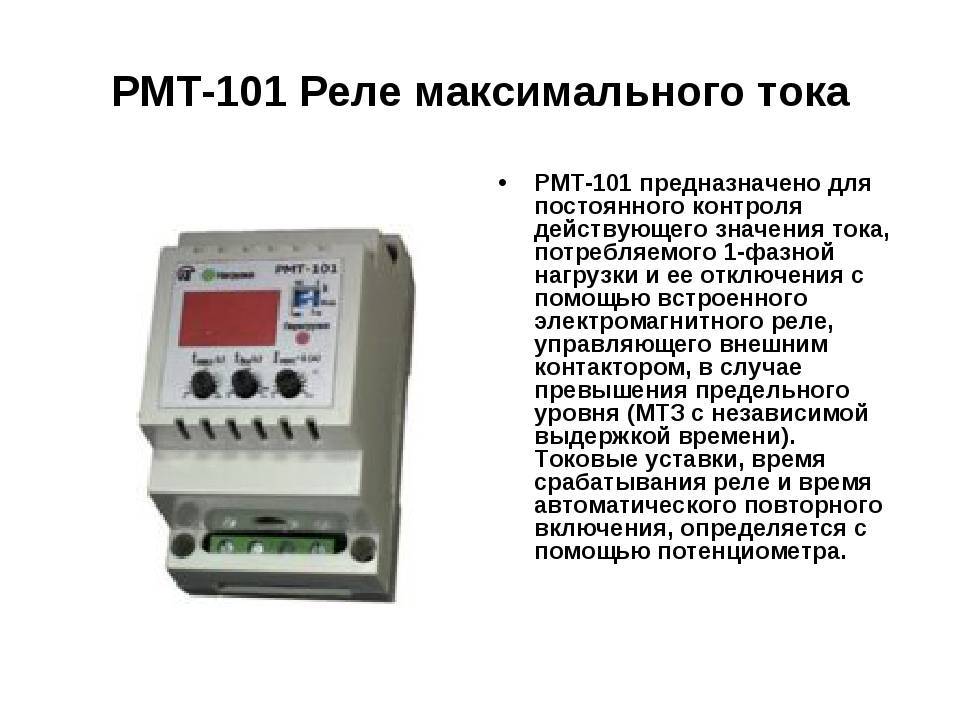

Описание модели РМТ 101

Данное реле современного исполнения, многофункциональное и пользуется большим спросом у потребителей, рассмотрим его технические возможности.

Функциональное назначение

Реле используется для контроля тока нагрузки на протяжении всего времени эксплуатации, приборов нагрузки с однофазным питанием. Пределы измерения тока от 0 до 100А, прибор отключает нагрузку при достижении установленного порогового значения тока. Нагрузка подключается через коммутирующие контакты реле при потребляемой мощности не более 1.75кВА. токовые нагрузки выше этого значения до 20кВА подключают через магнитные пускатели с контактами способными выдерживать нагрузку соответствующей мощности.

Органы управления реле позволяют пользователю вручную задавать:

• Пороги срабатывания по току;
• Время задержки отключения;
• Время повторного включения после срабатывания;

В то же время кроме функций защиты изделие имеет дополнительные функции:

• Цифровой амперметр измеряет и отображает токи нагрузки;
• Ограничение токов потребления;
• Используется реле с приоритетом выбора нагрузки.

Встроенный трансформатор тока позволяет измерять величину тока без разрыва цепи, на лицевой панели светодиодные индикаторы отображают состояние реле и в каких пределах находится ток нагрузки.

Основные технические характеристики

Питание однофазная сеть переменное напряжение	220В
Частота напряжения в сети	50 Гц
Диапазон токовых измерения	0-100А
Погрешность измерений	1%
Интервал регулировки времени включения	0 – 900 сек.
Интервал регулировки времени отключения	0 – 300 сек.
Максимальный ток коммутации	8А
Максимально допустимое напряжение	400В
Потребляемая мощность без нагрузки	3.5Вт.
Износостойкость контактов коммутации: — при нагрузке 8А — при нагрузке 1А	100 тыс. срабатываний; 1 миллион.
Сечение подключаемых проводов в сети	0.5 – 2мм2
габариты	90-52,6-69,1
крепление	На дин — рейку

Конструкция позволяет функционировать изделию в любом положении в пространстве относительно поверхности земли.

Технические характеристики

Выбирая данный механизм, рекомендуется обратить внимание на основные технические характеристики. К ним относят:

• наибольший ток коммутации;
• количество контактов;
• задержка во времени срабатывания;
• величина наибольшей токовой характеристики неприоритетной группы;
• температура, при которой сохраняется работоспособность прибора.

Указывается: напряжение питания; максимальная мощность коммутации; интервал контролируемого тока; величина порогового значения от максимальной величины тока.

Также указывается гарантийный срок эксплуатации, механическая и электрическая износостойкость, габариты и способы монтажа.

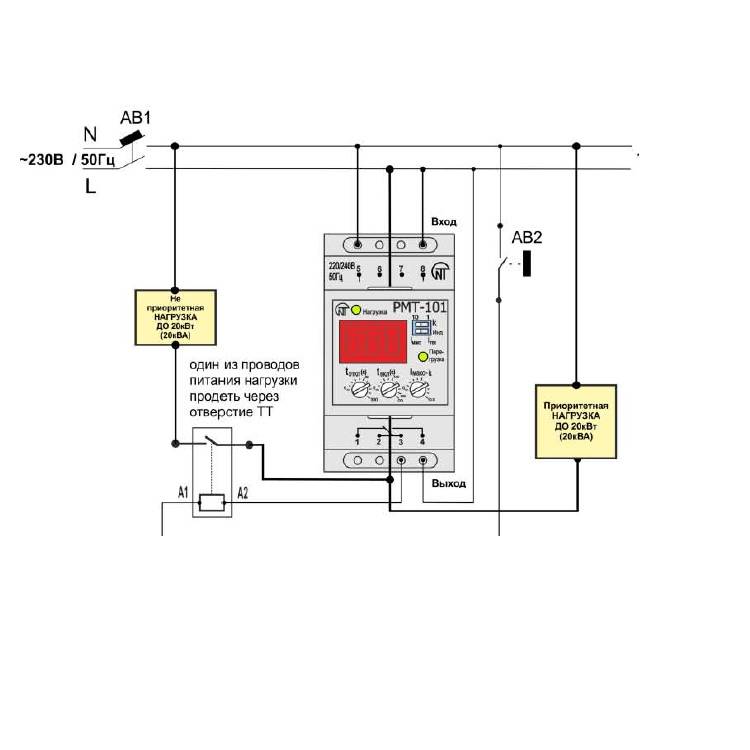

Работа устройства

Конструкция реле имеет трансформатор тока, способный измерять ток всех подключенных электроприборов. Если превышается пороговое значение тока, то происходит срабатывание первого контакта, при этом отключается первая неприоритетная нагрузка. Одновременно с этим загорается красный индикатор L1, который обозначает данное отключение.

Если после отключения суммарная величина токовой нагрузки не изменилась, то выключается вторая неприоритетная группа контактов. При этом начинает гореть индикатор L2.

После этого реле пытается произвести повторное подключение с интервалом в пять минут. Включение совершается в обратном порядке. Сначала включается вторая неприоритетная группа, а затем – первая, при условии, что ток принял свою первоначальную величину.

По методу действия токовые реле разделяют

• прямого действия – воздействующие на отключение выключателя;
• косвенного – своими контактами замыкают цепь электромагнита отключения, получающим питание от аккумуляторной батареи .

Для облегчения конструкции реле косвенного действия изготовляют на номинальные токи до 10А. Поскольку данные устройства совершают в принципе незначительную работу, то они могут быть выполненными достаточно чувствительными и точными. Помимо этого, токовые реле легко встраиваются во вторичные схемы, благодаря чему их широко используют в системах релейной защиты. К числу недостатков реле тока данного типа относят необходимость наличия источника оперативного тока.

Интересное видео о проверке токового реле:

Тип нагрузки реле

Максимальный прямой ток контактов — это параметр, который может различаться для постоянного и переменного тока. Он также может различать резистивные и реактивные нагрузки. Чаще всего резистивная нагрузка может потреблять больше тока, чем реактивная.

Некоторые производители предоставляют более подробную спецификацию в своих примечаниях к реле, например с учетом нагрузки на двигатель. Например несмотря на высокий максимальный прямой ток контактов, который достигает 16 А, максимальная мощность управляемого двигателя может составлять всего 650 Вт. Причина проста — индуктивная нагрузка представляет собой проблему для контактов из-за возникающего перенапряжения, да и пусковые токи. Поэтому с виду «сильного» реле может оказаться недостаточно.

Основные технические характеристики

• Номинальный (рабочий ток) в катушке;
• Ток в катушке допустимый для длительной эксплуатации;
• Коэффициент возврата контактов в исходное состояние после срабатывания (отношение тока срабатывания к току отпускания контактов), обычно 0,6 – 0.8;
• Порог тока срабатывания;
• Максимально допустимый ток на контактах замыкания;
• Ток допустимый при длительной эксплуатации на контактах коммутации;
• Потребляемая мощность обмоткой катушки в обычном режиме;
• Увеличение мощности в % после срабатывания;
• Вид тока переменный или постоянный;
• Рабочее напряжение;
• Масса, габариты, вес и другие параметры в зависимости модели и ее назначения.

Рассмотрим технические характеристики на примере изделий серий РТ- 80…90.

Модификация модели РТ	рабочие токи, А
фиксированные токи срабатывания индукционного элемента, А	время срабатывания, с*
81\1	10,1	4,1АА* 5,1АА* 6А* 7А* 8А* 9А*10А	1* 2* 3* 4
91\1
81\2	5,1	2А* 2.5А* 3А* 3.5А* 4А* 4.5А* 5А
91\2
82\1	9.9	4А* 5А* 6А* 7А* 8А* 9А* 10А	4* 8* 12* 16
82\2	5,1	2А* 2.5А* 3А* 3.5А* 4А* 4.5А* 5А
83\1	9.9	4А* 5А* 6А* 7А* 8А* 9А* 10А	1* 2* 3* 4
83\2	5,1	2А* 2.5А* 3А* 3.5А* 4А* 4.5А* 5А
84\1	9.9	4А* 5А* 6А* 7А* 8А* 9А* 10А	4* 8* 12* 16
84\2	5,1	2А* 2.5А* 3А* 3.5А* 4А* 4.5А* 5А
85\1	9,9	4А* 5А* 6А* 7А* 8А* 9А* 10А	1* 2* 3* 4
95\1
85\2	5	2А* 2.5А* 3А* 3.5А* 4А* 4.5А* 5А
95\2
86\1	10	4А* 5А* 6А* 7А* 8А* 9А* 10А	4* 8* 12* 16

Техника безопасности

Токовое реле может не только защищать устройство от поломок, но и причинять вред здоровью

Это происходит в тех случаях, когда люди пренебрегают правилами техники безопасности и не берут во внимание рекомендации опытных специалистов

Необходимые меры безопасности:

Любые работы по регулировке или проверке токового реле следует выполнять с соблюдением мер предосторожности.
Ремонтные или профилактические мероприятия имеют право проводить только высококвалифицированные сотрудники, имеющие большой опыт подобной работы.
Выполнять установку реле могут только люди, ознакомленные с инструкцией прибора и правилами техники безопасности.
Запрещается проводить ремонт при включённом в сеть устройстве. В противном случае есть высокая вероятность поражения электрическим током, который может стать причиной серьёзных проблем со здоровьем.
Нельзя использовать в работе устройство, имеющее видимые повреждения одного или нескольких элементов.
Перед включением оборудования необходимо проверить все контакты токового реле на наличие повреждений и каких-либо дефектов

В случае их обнаружения следует аккуратно устранить проблему при помощи специальных инструментов или их аналогов.
Любая износившаяся деталь конструкции должна быть сразу же заменена на новую.
Запрещается использовать защитное устройство при сильных вибрациях и чрезмерной запылённости.
Нельзя применять приспособление для защиты оборудования, работающего в помещениях с высокой влажностью или большой вероятностью попадания какой-либо жидкости.
Некоторые активные химические пары и газы способны разрушить изоляционный слой. Из-за этого не рекомендуется подключать реле в потенциально опасных помещениях.
Запрещено использовать защитное реле в помещениях, где хранятся легковоспламеняющиеся и взрывоопасные материалы.
Защитное устройство может работать только при температуре от -20 до +40 градусов по Цельсию и влажности не более 80%.
Все составные части конструкции должны соответствовать стандартам и быть правильно промаркированными. Если используется какой-либо несоответствующий элемент, то может возникнуть аварийная ситуация, которая повлечёт за собой множество дополнительных проблем.

Реле минимального тока — это эффективное защитное устройство, которое помогает избежать эксплуатации оборудования при заниженных показателях в сети. При правильном использовании и соблюдении всех рекомендаций специалистов можно значительно увеличить продолжительность работы приспособления и избежать каких-либо проблем.

Плюсы и минусы реле максимального тока

Устройство имеет ряд преимуществ:

• наличие выносливости к высоким импульсным напряжениям и помехам, которые образовываются в результате молний или при коммутации в высоковольтном электрооборудовании;
• небольшой спад напряжения на замкнутых контактных соединениях, при этом не происходит их нагревание;
• устойчивость к повышенным коммутационным нагрузкам;
• отличная изоляция между катушкой и контактной группой;
• небольшая стоимость прибора.

Одновременно с этим можно перечислить недостатки реле:

• небольшая производительность;
• лимитированный ресурс электромеханических характеристик;
• при производстве запирания и разъединение контактов образуются помехи;
• в сети постоянного тока возможны сбои при коммутировании потребителей, имеющих высокое напряжение.

Как подключить реле тока?

При помощи реле тока можно ограничить мощность, потребляемую удаленным оборудованием и снимать питание с него при превышении. Реле тока позволяет ограничивать работу электродвигателя при отсутствии нагрузки (холостой ход), контролировать уровень максимальной нагрузки и прекращать работу оборудования при возникновении перегрузки.

Реле тока торговой марки RBUZ выпускаются с двумя типами реле: электромагнитными (I25, I32) и поляризованными (I40, I50, I63). Особенностью последних является то, что они не отключают нагрузку при исчезновении напряжения питания, а производят эту операцию исключительно в случае превышения установленных пределов по току.

Реле тока подключаются по стандартной процедуре в соответствии со схемой 1. Одной из особенностей является исключение применения для этого любых контакторов, даже если ток нагрузки больше его паспортных значений для реле

Важно, чтобы вся нагрузка была запитана через реле тока, т.к. именно его внутренний датчик контролирует величину этого параметра (тока)

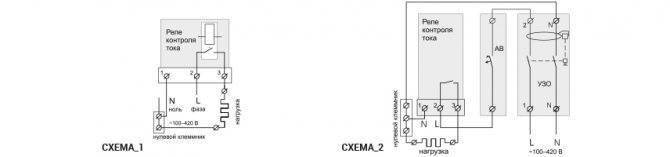

Как правильно подключить реле контроля тока?

Цепи питания (напряжение 100 – 420 В, 50 Гц) сети, где реле контролирует ток, подсоединяют к клеммам 1 и 2. При этом фазу (L) определяют с помощью индикатора и подключают ее к клемме 2, ноль (N) – на клемму 1. Комплект соединительных проводов от нагрузки подключают через клемму 3 и так называемый нулевой клеммник.

ВНИМАНИЕ: Подключение нагрузки к сетевому нулю (клемма 1) не допускается!

Монтируют реле контроля тока внутри здания. Возможность попадания влаги либо жидкости в место его установки нужно свести к минимуму. Если монтаж осуществляется в помещениях с повышенной влажностью воздуха, устройство следует поместить в оболочку степени защиты от IP55 и более (частично от пыли, в полной мере от забрызгивания влагой с любого из направлений). Температуры воздуха в помещении на момент установки должны быть (—5…+45) ºС.

Токовое реле устанавливается внутрь специально предусмотренного шкафа, гарантирующего удобство его монтажа и эксплуатации. Шкаф комплектуется стандартной монтажной рейкой (DIN-рейка, ширина 35 мм). Реле занимает на рейке место, по ширине равное трем модулям по 18 мм.

Реле контроля тока нужно монтировать на высоту в пределах 0,5…1,7 м от уровня пола. Его монтируют и подключают только после окончания монтажа и проверки электрических приборов, являющихся нагрузкой.

Чтобы защитить нагрузку от коротких замыканий и возможного превышения мощности в ее цепях обязательно установите перед реле автоматический выключатель (АВ). Его следует подключить в разрыв фазному проводу (схема 2). АВ рассчитывают на номинальный ток нагрузки соответствующего реле. Людей от поражения током утечки предохранит устройство защитного отключения (УЗО) (см. схему 2).

Порядок работ при подключении реле тока:

• Зафиксируйте устройство на DIN-рейку.
• Подведите к нему все провода.
• Сделайте их подключение в соответствии с паспортом реле.

ВНИМАНИЕ: Категорически запрещено применять реле тока при защите электрооборудования, имеющего запитку от сетей с модифицированной синусоидой либо бесперебойного источника питания с выходным напряжением несинусоидальной формы. Продолжительная (свыше 5 минут) эксплуатация с такими источниками напряжения ведет к повреждениям реле тока и отнесению таких поломок к не гарантийным случаям

Клеммные соединения реле тока рассчитаны на провода с токопроводящей жилой сечением до 16 мм2. Эта величина зависит от тока, потребляемого нагрузкой. Чтобы снизить нагрузку на клеммы, предпочтительнее применять жилы из относительно мягких материалов. Все провода зачищают от изоляции на длину 10 ± 0,5 мм. Большая величина может привести к возникновению короткого замыкания, а меньшая — делает электрическое соединение менее надежным. Предпочтительнее использовать кабельные наконечники. Открутите винты клемм и вставьте в них зачищенные жилы. Зажмите винт с усилием 2,4 Н•м с помощью отвертки с лезвием шириной до 6 мм. Недостаточное усилие делает контакт слабым и заставит провода с клеммами излишне нагреваться, а перетяжка приведет к повреждению клемм и проводов. Жало отвертки шире 6 мм может сломать клеммы и привести к снятию реле с гарантии. Оцените новость:

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

• ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
• ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
• ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

​

Наименование	Изображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
Контакт размыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка): гнездоштырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

Применение

Применяют в случаях, когда одновременная работа всех потребителей приводит к перегрузке питающей сети (ввод электропитания рассчитан на меньшую мощность. чем мощность потребителей, введение лимитов потребления электроэнергии и т. п.). Потребители разбиваются на две группы: приоритетные, отключение которых от сети питания крайне нежелательно (компьютеры, теле- и видеоаппаратура, системы обработки данных и т. п.) и не приоритетные (электронагреватели, различного рода вспомогательное оборудование, электроплиты, электрочайник и т. п.). Ток срабатывания реле устанавливают таким образом, чтобы не допустить перегрузки питающей сети (отключения вводного автомата).

В устройствах релейной защиты наиболее широко распространены токовые реле, реагирующие на недопустимое увеличение тока в защищаемой цепи, и реле минимального напряжения, реагирующие на снижение ниже определенного значения или полное исчезновение напряжения. Токовые реле включаются последовательно, а реле напряжения — параллельно защищаемой цепи. Катушки токовых реле выполняются с малым количеством витков из провода большого сечения и поэтому имеют небольшое сопротивление, а катушки реле напряжения — с большим количеством витков из провода меньшего сечения, чем катушки токовых реле, и поэтому обладают большим сопротивлением.

Реле максимального тока срабатывает, когда проходящий через его катушку ток достигает заранее установленного значения, называемого током срабатывания. При уменьшении тока до определенной величины, называемой током возврата, подвижная система реле возвращается в исходное положение. Отношение тока возврата к току срабатывания называется коэффициентом возврата, который у большинства современных реле находится в пределах 0,8-0,9.

В реле максимального тока мгновенного действия по обмоткам катушек 6, расположенных на полюсах магнитопровода 7, протекает ток от трансформатора тока, включенного в рабочую цепь электроустановки или рабочий ток установки (если его величина не превышает допустимых для реле значений). Когда ток достигнет или превысит величину установленного тока срабатывания, стальной якорь 5 под влиянием магнитного потока, преодолевая противодействие пружины 2, повернется вместе с осью по часовой стрелке, и контактный мостик 3, укрепленный на оси, замкнет верхнюю пару 4 и разомкнет нижнюю пару неподвижных контактов. Возврат подвижной системы контактов реле в исходное положение при уменьшении тока в катушках происходит под действием пружины 2. Для плавной регулировки тока срабатывания служит рычаг 1, кроме того, величину этого тока можно изменять, переключая обмотки катушек. При последовательном соединении катушек каждая обтекается вдвое большим током, чем при параллельном, в результате этого ток срабатывания реле будет в два раза меньше.- Реле не имеет регулировки времени срабатывания

Принцип работы РМТ

На примере работы реле РЭО-401 наглядно можно понять принцип работы.

Основные элементы конструкции токового реле РЭО-401

Величина порога срабатывания в данном варианте регулируется глубиной погружения трубки с сердечником в цилиндрическое отверстие катушки. Трубка ввинчивается или выкручивается из катушки, таким образом, регулируется порог срабатывания. В некоторых конструкциях трубка свободно передвигается внутри катушки и фиксируется зажимным винтом.

На этом примере рассмотрен классический вариант, где хорошо просматривается принцип действия реле, существуют много моделей с другими конструкциями и дополнительными функциями. Основной принцип во всех вариантах один, при превышении установленного максимального порога тока, реле отключает цепь от источника питания.

Зачем нужно регулирующее напряжение реле

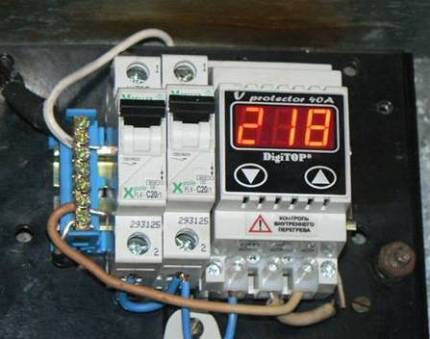

Грамотное название рассматриваемого устройства – «реле контроля напряжения». Но среднее слово в разговорах электриков между собой нередко выпадает из этого термина.

В принципе, это один и тот же электротехнический прибор защитной автоматики. Плюс данное оборудование часто называют еще и «защитой от обрыва нуля». Почему – станет понятно ниже.

Не стоит путать автоматы УЗО и РКН. Первые защищают линию от перегруза и короткого замыкания, а вторые от скачков напряжения. Это разные по функциональному предназначению приборы.

Главная задача РКН – это отключение электроприборов от сети при слишком высоких и слишком низких напряжениях в ней, чтобы подключенная к электропитанию техника не вышла из строя

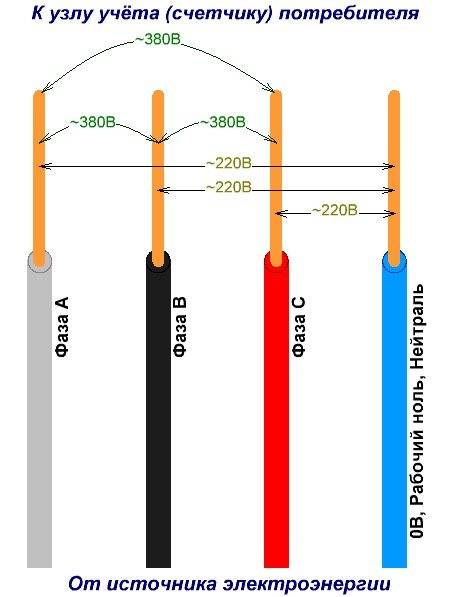

Надпись «~220 В» привычна всем россиянам. На таком переменном вольтаже работает в доме бытовая техника, подключенная к розеткам. Однако по факту максимум напряжения в домашней электросети только колеблется вокруг этой отметки с разбросом +/-10%.

В отдельных случаях перепады достигают и больших величин. Вольтметр вполне может показывать падения до 70 и всплески до 380 Вт.

Для электротехники страшно излишне как низкое, так и высокое напряжение. Если компрессор холодильника “недополучит” электроэнергии, то он просто не запустится. В итоге техника неизбежно перегреется и сломается.

При низком вольтаже обыватель в большинстве случаев даже не в состоянии внешне определить, исправно или нет работает оборудование в такой ситуации. Визуально можно лишь увидеть тускло светящиеся лампочки накаливания, напряжение к которым подается меньшее, чем положено.

С высокими всплесками все гораздо проще. Если на вход питания телевизора, компьютера или микроволновки подать 300–350 Вт, то в лучшем случае в них перегорит предохранитель. А чаще всего они “сгорят” сами. И хорошо еще, если при этом не произойдет реального возгорания техники и возникновения пожара.

Многоквартирные дома обычно запитаны от трехфазной сети 380 В, а к квартире уже идет однофазная проводка на 220 В от электрощита на этаже

Основные проблемы с перепадами напряжения в многоэтажках возникают из-за обрыва рабочего нуля

Этот провод повреждают по неосторожности электрики во время ремонта либо он сам просто перегорает от старости

Если в доме на подъездной линии стоит комплект необходимой защиты современного уровня, то в результате такого обрыва происходит срабатывание автоматики УЗО. Все заканчивается относительно нормально.

Однако в старом жилом фонде, где не стоят защитные автоматы, пропадание нуля приводит к перекосу фаз. И тогда в одних квартирах напряжение становится низким (50–100 В), а в других резко высоким (300–350 В).

У кого что в результате выйдет в розетке, зависит от подключенной в данный конкретный момент к электросети нагрузки. Заранее точно рассчитать и предугадать это невозможно.

В итоге у одних вся техника перестает работать, а у других сгорает от перенапряжения. Здесь-то и нужно реле контроля напряжения. При возникновении проблем оно отключит сеть, предупредив поломку телевизоров, холодильников и т.п.

В частном секторе проблема с перепадами напряжения несколько иная. Если коттедж расположен на большом удалении от уличного трансформатора, то при повышенном потреблении электроэнергии в домах до него в этой крайней точке вольтаж может упасть до критически низких отметок.

В результате из-за длительной нехватки «вольт» электродвигатели в бытовых электроприборах неизбежно начнут гореть и выходить из строя.

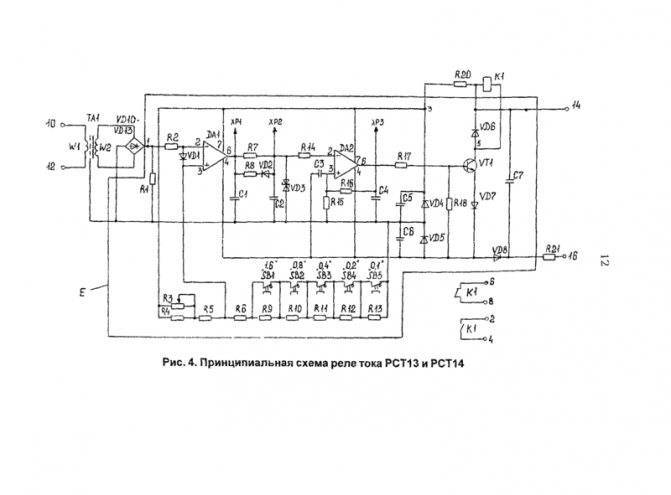

Конструкция и принцип действия

Существует множество электронных моделей защитных устройств. Большинство из них имеет стандартную конструкцию. Прибор состоит из следующих элементов:

• электромагнит;
• якоря;
• контакты;
• отводы, через которые устройство подсоединяется к сети;
• пружины.

Принцип работы токового реле заключается в том, что когда аппарат подключается к сети, катушка получает электрическую энергию. Далее через якорь и металлический сердечник происходит сплетение контактов. В это же время замыкаются контакты всех приборов, которые были включены в цепь прибора. При этом ток может вовсе не подаваться, а если же подаётся, то неравномерно. В этом случае контакты приборов поднимаются, и цепь размыкается.

Вам это будет интересно Индуктивность катушки, её назначение, характеристики, формулы

Например, в твердотельном приборе предусмотрены дополнительные силовые ключи на тиристорах и симисторах, поэтому он считается более эффективным

Важное значение имеет пропускная способность аппарата

Критерии выбора

Современный рынок снабжен большим выбором токового реле от различных производителей. Выбирая данный товар необходимо ориентироваться на техническое задание, то есть для чего приобретается прибор.

Реле максимального тока

Учитывается показатель токовой нагрузки, а также способы крепления. Существуют модели, которые имеют несколько вариаций крепежа: на дин-рейку в электрических шкафах или просто на поверхность стены.Также в продаже имеются товары, которые обладают рядом преимуществ:

• наличие световой и звуковой индикации;
• небольшие габариты;
• наличие жидкокристаллического дисплея, способного выдавать цифровой результат показателей;
• возможность выставления большого диапазона порогового значения.

Приобретая определенную модель необходимо обратить внимание на климатические условия, при которых сохраняется работоспособность устройства, а также уровень защищенности прибора. Стоит учитывать технические характеристики, коими обладают данные приспособления: показатель тока; наличие управления некоторыми характеристиками; номинальный ток нагрузки; правила эксплуатации; временная задержка

Стоит учитывать технические характеристики, коими обладают данные приспособления: показатель тока; наличие управления некоторыми характеристиками; номинальный ток нагрузки; правила эксплуатации; временная задержка.

Одновременно с этим стоит обратить внимание на герметичность прибора, которое исключает попадание воды, устойчивость к коррозии и влияние химических веществ, а также механического воздействия. Заявленный производителями гарантийный срок может говорить о надежности прибора

Современные устройства отличаются большим диапазоном настройки, удобством в использовании.
