Ремонт светодиодных ламп: устройство и схема

Содержание

Виды и основные причины поломок

Если возникают проблемы со светодиодным светильником или лампочкой, не заметить это невозможно. Варианты неисправностей могут быть разными, но чаще всего встречаются такие:

Свет полностью пропадает. Это может случиться как при включении или выключении, так и в процессе работы.
Освещение может пропасть в любой момент и возобновиться через какое-то время. Причем, временные промежутки могут быть какими угодно.
Мерцание лампочки или светильника. Интенсивность может быть разной, но изменение яркости создает дискомфорт для зрения.
Мигание — когда свет моргает каждую секунду.
Повреждение конструкции из-за удара или попадания влаги в систему (например, из-за конденсата или если соседи сверху затопили квартиру).

Когда перестала гореть часть лампочек, не стоит откладывать ремонт.

Если видов неисправностей всего несколько, то причин намного больше. Чаще всего возникают такие проблемы:

Перегрев узлов и их деформация или нарушение контактов. Диоды нагреваются не сильно (примерно до 30 градусов). Но если в помещении жарко, то температура под потолком может повыситься до 50-60 градусов, а при таких условиях нарушаются контакты, выходят из строя детали и отслаиваются отдельные элементы на плате. Также проблема возникает, когда радиатор охлаждения со временем покрывается пылью или светильник расположен в месте с плохой вентиляцией.
Нарушение рекомендованных правил пользования светодиодным оборудованием. Вместе с светильником и люстрой всегда идут условия эксплуатации, при которых производитель гарантирует долгую работу. Любые отклонения повышают риск неисправностей в разы.
Перегорание диода, спровоцированное скачками напряжения или выходом из строя конденсатора. Это характерно для недорогих моделей.
Различные нарушения при подключении и установке оборудования. Короткие замыкания и другие сбои работы сети могут быть причиной поломки.

При подключении важно ничего не перепутать. Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников

Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца

Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников. Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца.

Особенности ремонта led ламп

Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.

Ремонт светодиодного светильника

Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;

Демонтаж светильника;
Изучение технической документации;
Подготовка приборов (список перечислен выше);
Приобретение мультиметра для проверки контактов;
Проведение ремонтных работ в зависимости от проблемы;
Замена драйвера или же блока питания при необходимости.

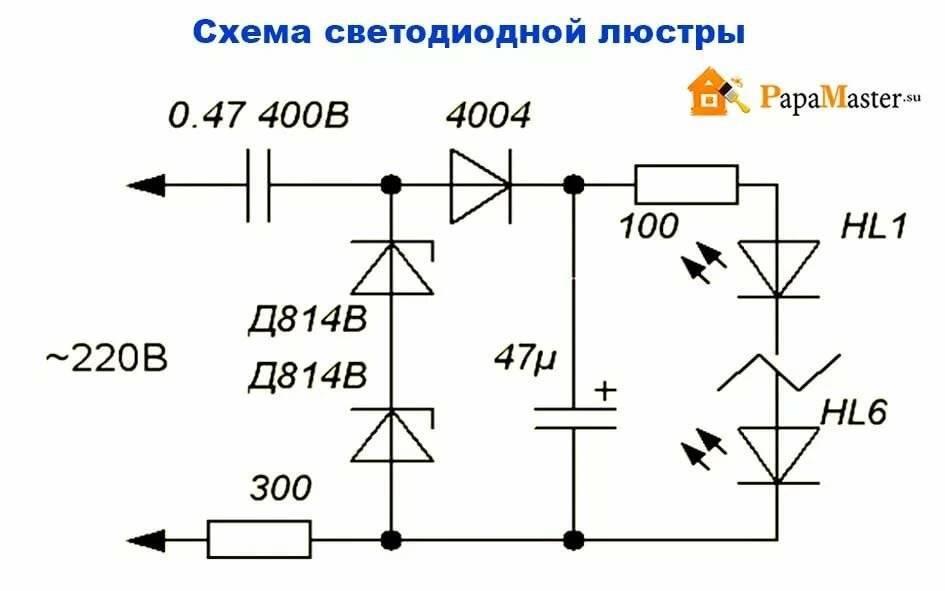

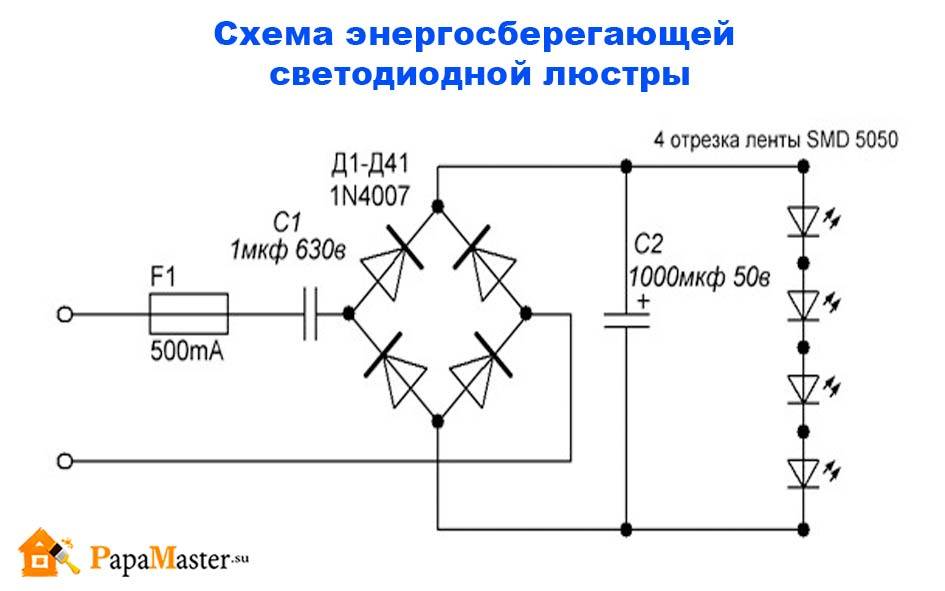

Ремонт светодиодных люстр

Приспособление снимается с потолка или же стены;
Корпус прибора снимается;
Изучается схема электронная (чаще всего дефекты являются видимыми);
Удаляется плафон и другие украшения декоративного формата;
Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.

Ремонт светодиодной ленты

Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.

При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.

Ремонт светодиодных фонарей и прожекторов своими руками

Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.

Техника безопасности при ремонте светодиодных ламп на 220 в

Учитывая, что необходимо произвести ремонт прибора, который работает от сети, то обязательно нужно соблюдать и технику безопасности. Рассматриваемые нами лампы обладают бестрансформаторным питанием, все имеющиеся в устройстве элементы во время работы находятся под напряжением, которое может нести угрозу жизни

Исходя их этого важно соблюдать следующие предосторожности:

В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.

Зная все особенности светодиодных лампочек можно сделать выводы о принципах их работы и соответственно, при необходимости осуществить правильный ремонт

Важно все ремонтные процедуры совершать с соблюдением правил безопасности

Рекомендуем также просмотреть видео по данной теме:

Особенности ремонта led ламп

Ремонт светодиодного светильника

Демонтаж светильника;
Изучение технической документации;
Подготовка приборов (список перечислен выше);
Приобретение мультиметра для проверки контактов;
Проведение ремонтных работ в зависимости от проблемы;
Замена драйвера или же блока питания при необходимости.

Ремонт светодиодных люстр

Приспособление снимается с потолка или же стены;
Корпус прибора снимается;
Изучается схема электронная (чаще всего дефекты являются видимыми);
Удаляется плафон и другие украшения декоративного формата;
Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.

Ремонт светодиодной ленты

Ремонт светодиодных фонарей и прожекторов своими руками

Техника безопасности при ремонте светодиодных ламп на 220 в

Исходя их этого важно соблюдать следующие предосторожности:

В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.

Важно все ремонтные процедуры совершать с соблюдением правил безопасности

Рекомендуем также просмотреть видео по данной теме:

Простейший способ проверить цепь светодиодов лампы

Рассмотрим самый легкий метод проверки цепи светодиодов. Для начала зафиксируйте лампу, используя обрезанную пластиковую бутылку с меньшим диаметром. В нее и вставляется лампа. Для подачи питания воспользуйтесь вспомогательным блоком питания (в том случае, если речь идет об устройстве на 12 или 24 В).

Важно, чтобы лампа в этот момент была подключена к сети. Как только вы замкнете контакты на сгоревшем светодиоде, прибор загорится

Если этого не произойдет, то, возможно, перегорело более одного диода.

Продолжите визуальный осмотр схемы и ищите места прогаров, вздутые конденсаторы, изучите каждую дорожку на плате. При обнаружении оборванных контактов выполните пайку. Если цепь состоит из 10 и менее элементов, то ни в коем случае не заменяйте сгоревший светодиод проводом или перемычкой. Это может привести к перегрузке катушек и сгоранию диодов.

Что потребуется для починки светодиодной лампочки

Ничего сверхъестественного из инструментов приобретать не придется. В каждой семье обычно есть паяльник, желательно, чтобы он был с тонким жалом. Вместе с ним обычно имеется припой и канифоль (либо флюс, содержащий припой), либо кислота для пайки. Также будут нужны и пинцеты — без них никуда.

Кроме этого, для комфортного проведения работ, желательно иметь держатель (третья рука), либо помощника, который придержит плату со светодиодами. Для быстрого разогрева платы со светодиодами мы рекомендуем использовать компактную газовую горелку. Она позволит быстро отпаять перегоревший светодиод и мгновенно припаять на его место старый. Купить газовую горелку можно в любом магазине табака и стоимость составляет около 350 рублей. Но, если вы не намерены сильно тратиться, подойдет и турбозажигалка.

Но главным компонентом нашего ремонтного набора является еще одна вышедшая из строя светодиодная лампа, желательно такого же типа. Именно она послужит донором запчастей для ремонтируемой лампочки. Т.к. обычно перегорает лишь 1 светодиод, то 7 других пригодятся вам для ремонта выходящих из строя устройств.

И да, после того, как вы почините лампочку, потребуется приклеить на прежнее место ее плафон, а значит нужно запастиcь и супер-клеем (или аналогичным прозрачным клеем для пластика).

Причины выхода лампы из строя

Производители светодиода заявляют, что ресурс света излучающего полупроводника рассчитан на работу до 20000 часов. Возникает вопрос, почему перегорает светодиодная лампа? В драйвере нет механического элемента или контакта, а это говорит о том, что они должны работать не меньше. Но, как показывает практика, лампы перегорают иной раз даже не отработав гарантийные сроки. Существуют различные причины поломок лампочек.

Устройство выпущено с производственным браком. Как это не печально, но такое случается. Как правило, такие неисправности наблюдаются в комплектующих и светодиодах, которые выпущены в Китае.
Эксплуатация в ненадлежащих условиях. Здесь главная причина в том, что отсутствует вентиляция в закрытых светильниках. Плохая вентиляция оказывает свое влияние на драйвер. Тепло, которое он выделяет, не отводится должным образом. В таком источнике света лампа быстро перегревается, а чрезмерный нагрев может вывести из строя любой компонент. Также причиной может быть пыль, влага, выключатель, который искрит или выключатели с подсветками

Прежде чем выбрать светодиодную лампу, обратите внимание на светильники, в которых присутствует хорошая вентиляция, именно она обеспечивает теплообмен на должном уровне.
Питание в сети. Если напряжение в вашей сети нестабильно или завышено, то здесь даже самые качественные детали могут выйти из строя

Сюда же можно отнести постоянные скачки напряжения, которые происходят при запуске мощного мотора или сварочных агрегатов. К этому можно добавить и импульсную помеху. В результате перепада напряжения светильник может выйти из строя. Это происходит потому, что чувствительный скачок напряжения может «пробить» любой диодный мост. Если у вас наблюдаются проблемы в сети, то нужно поставить соответствующий стабилизатор, который поможет продлить сроки службы не только ламп, но и другого бытового прибора.
Неправильное сечение проводки. Если электрическая схема неправильно организована, она увеличивает нагрузку и может создать проблемы. Если у вас существует такая проблема, то нужно разгружать линию или заменять осветительный прибор устройством, с меньшей мощностью.
Внешние факторы. Сюда можно отнести повышенную влажность вибрацию все возможные удары или чрезмерное наличие пыли.

Если выходят из строя токоограничивающие резисторы, то лампочка излучает мерцательный свет. Если лампа совсем не горит, значит испорчен конденсатор.

Во время эксплуатации светодиодной лампы может нарушиться базовая кристаллическая структура полупроводникового диода. Эта неполадка возникает вследствие того, что повышается плотность инжектирования токов в материале, из которого изготавливаются полупроводники. Если пайка края провода некачественная, то тепло в этом узле не отводится. Проводник может перегреться, и система оказывается перегруженной, в результате чего возникают короткие замыкания и выход лампы из строя.

Эти мелочи не катастрофичны, и могут быть отремонтированы. Так что не паникуйте, поскольку большинство из этих неполадок можно устранить собственноручно.

Поиск неисправных светодиодов

Одна из наиболее часто встречающихся причин, вызывающих отсутствие свечения светодиодной лампы, представлена поломкой светодиодов, для поиска которых выполняется стандартная «прозвонка» прибором.

Неисправные диоды не дают свечения, поэтому такой элемент осторожно выпаивается и заменяется новым. При необходимости, перегоревший диод допускается выключить из общей цепи питания

При необходимости, перегоревший диод допускается выключить из общей цепи питания.

Как правило, все диодные элементы имеют стандартное последовательное соединение, поэтому самостоятельно замкнуть цепь питания не составит труда.

Если нет возможности приобрести отдельный светодиод на замену вышедшего из строя элемента, то вполне можно выпаять его с любой стандартной диодной осветительной ленты.

Ремонт светодиодной лампы на 220 В своими руками: пошаговая инструкция

Драйвер, становящийся причиной поломки в 80% случаев, не обязательно встраивается в лампочку. Источник света может состоять только из светодиодов, а стабилизирующее устройство будет встроено в светильник или люстру. Однако оставшиеся 20% не стоит сбрасывать со счетов. Необходимо проверить все детали, прежде чем приступить к ремонту лед ламп.

В случае с отдельным драйвером все проще. Меняем лампу, и, если она светится, значит проблема в ней, если нет – виноват стабилизатор. Со встроенным драйвером дело обстоит сложнее.

Фото пример
Выполняемое действие

Первый вопрос – как разобрать светодиодную лампочку. Делается это легко. Следует повернуть радиатор против часовой стрелки.

Извлекаем драйвер. На прозвонке светодиодов останавливаться не будем – это просто, а вот с электроникой стоит «повозиться».

Здесь видны проблемные места даже визуально, но прозвонить диодный мост и микросхему стоит. По всему заметно, что драйвер пережил резкий скачок напряжения.

Паяльником с SMD-компонентами работать нельзя – есть опасность перегреть печатную плату и сам элемент, а значит, придется воспользоваться феном и паяльной станцией. Такие устройства есть не у каждого мастера, а потому ниже пошаговой инструкции мы откроем один секрет, как обойти эту проблему подручными средствами.

Выпаяв диодный мост и микросхему, промазываем контакты специальной пастой и прогреваем. Это поможет впоследствии поставить на место мелкие детали и припаять их аккуратно.

Начинаем с микросхемы. Такие детали можно приобрести за 50÷70 руб/10 шт в китайском онлайн-магазине. Приклеив микросхему на пасту, придерживаем и припаиваем.

Теперь диодный мост. Он имеет вот такой вид и приобретается на тех же сайтах.

Готовый драйвер аккуратно припаиваем сначала к цоколю. Проводка в нем очень короткая, и чтобы не демонтировать завальцованый на пластиковом корпусе цоколь, их нужно нарастить.

Другая сторона драйвера припаивается к печатной плате со светодиодами

Здесь важно не перепутать полярность. На печатной плате и драйвере полюса обозначены.

Остается проверить работоспособность

Мы подали питание при разобранной лампе. Если нет опыта электротехнических работ, этого делать не стоит – возникает опасность поражения электрическим током или короткого замыкания.

Ремонт светодиодных ламп своими руками: работаем без паяльной станции

Теперь обещанный секрет. Для ремонта светодиодных светильников обычным паяльником нужен кусок медного одножильного провода, сечением 4 мм², длиной 10÷15 см. Наматываем его на жало паяльника плотной спиралью так, чтобы жало удлинилось на 4÷5 см, а конец медного провода затачиваем под «шило» или «лопатку». От длины будет зависеть и температура. Удобно, если на мультиметре есть функция термометра. Для LED SMD компонентов, которые используются в светодиодных лампах, нужна температура 240÷260°С.

Здесь можно поставить перемычку – быстро, но ненадолго

Как разобрать светодиодную лампу, проклеенную герметиком

Некоторые приборы не так просто разобрать. При попытке повернуть верхнюю часть ничего не выходит? Тогда пригодится растворитель. Набираем его в шприц и через иглу аккуратно проходим по шву. Оставляем на 5 мин, после чего повторяем операцию. Обычно 2÷3 процедур хватает. Аккуратно раскачиваем верхнюю часть поворотами влево-вправо. После снятия крышки счищаем старый герметик и обезжириваем поверхности. Если планируется использование лампы в сухом помещении, новый герметик накладывать не нужно.

Разобрать светодиодную лампу не сложно, главное – чтобы польза была

Осмотреть плату

Визуально оценить состояние платы. Найти перегоревший светодиод. Во многих случаях он заметен сразу — на нем черные точки и следы от перегорания. Бывают и случаи, когда все светодиоды на первый взгляд исправны, на них отсутствуют видимые следы повреждений. Чтобы проверить и выявить поломку, понадобится мультиметр.

Во многих современных мультиметрах встроена функция тестирования диодов. Чтобы проверить работоспособность компонентов, нужно:

На анод светодиода подключить красный щуп, а на катод — черный.
Проверить светодиод — если он исправен, то загорится.
Если изменить полярность щупов, на экране тестера появится цифра 1. Светодиод не загорится.

Неисправный элемент при тестировании не светится.

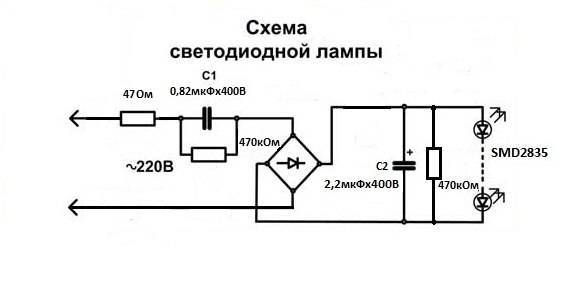

Простейшая схема устройства светодиодной лампы 220 В

Если упростить такую систему, то получим схему драйвера светодиодной лампы 220 В, в который включены два гасящих резистора, которые стабилизируют напряжение. Светодиоды подключены разнонаправленно, что защищает от обратного напряжения. Частота мерцания возрастает в 2 раза – с 50 до 100 Гц.

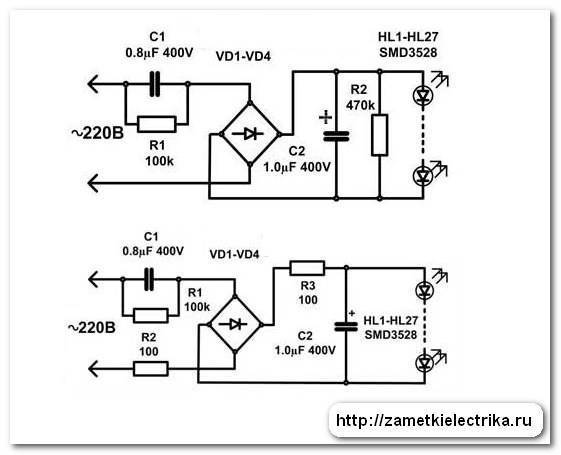

Простейшая схема драйвера для светодиодов: разобраться можно и без профессиональных навыков

Питание в такой схеме поступает через ограничительный конденсатор на выпрямитель (диодный мост), и только после на элементы. Упрощаем систему. Меняем один световой диод на выпрямительный. Лампа работает, но частота тока, вместо возрастания, понижается в 2 раза и становится равна 25 Гц, что приводит к чувствительномумерцанию осветительного прибора. Это вредно для зрения, ухудшает состояние здоровья, повышает утомляемость и становится причиной головных болей.

Средняя стоимость светодиодных ламп на российских прилавках

Марка	Мощность, Вт	Цветовая температура, К	Стоимость, руб.
DEWATT	6	2700	80
DEWATT	9	4200	90
КОСМОС	9	4200	100
ОНЛАЙТ	10	2700	90
REV	3	4000	120
GENILED	5	2700	500

Однако встречаются светодиодные лампы и по совершенно другой стоимости. К примеру, GENILED СДЛ-КС 80W 07077, мощностью 80 Вт и цветовой температурой 4700К. Ее стоимость может удивить. Она равна 10 200 руб.

Самая большая из ряда и есть GENILED СДЛ-КС 80W 07077

Подготовка к ремонту и что для этого потребуется

Необходимо приготовить все, что нужно для работы. Некоторые предметы могут быть под рукой, другие придется купить, но это обойдется недорого. Список инструментов и приспособлений:

Небольшой паяльник с маленьким жалом. Контакты в светильниках мелкие, поэтому стандартный вариант не подойдет. Лучше всего купить специальную модель с разными типам наконечников (плоским и точечным). Не надо забывать и о материалах для пайки – припое, канифоли и т.д.
Паяльник с тонким жалом и зарядкой от usb
Набор пинцетов. В магазине инструментов продают наборы пинцетов для мелких работ, там есть приспособления подходящих форм и размеров.
Держатель для лампы или другого узла (так называемая «третья рука»). Хорошее решение – приспособление с увеличительным стеклом, чтобы упростить работу. Можно приспособить подручные элементы – срезать пластиковую бутылку или подобрать что-то еще.
Небольшая газовая горелка. Подойдут модели из табачных киосков, которые используют для разжигания сигар. Если найти такое приспособление не получилось, купить так называемую «турбозажигалку», которая не тухнет от ветра.
Набор отверток разного размера, чтобы снять и разобрать светильник. Чаще всего в качестве крепежа использованы винты с крестообразной головкой.

Набор инструментов для ремонта.

В некоторых светильниках используют винты с шестигранными головками, поэтому может потребоваться и набор ключей. Ремонт ЛЕД светильников – работа скрупулезная, так как в изделиях много мелких деталей, и если обращаться с ними неаккуратно, можно повредить.

Основные причины поломок светодиодных ламп

В рассматриваемой схеме применены простейшие электронные компоненты, которые редко выходят из строя. По статистике чаще всего повреждается электролитический сглаживающий конденсатор. Проблемы возникают, если «экономно» применяют детали без запаса по номиналу напряжения.

Также встречается недостаточно качественные паяные соединения. Они разрушаются после нескольких циклов включения/выключения в результате температурного расширения/уменьшения. Ремонт светодиодных светильников может понадобится чаще, если они установлены в помещении с повышенной влажностью. В лампах этого типа нет контактных групп, которые повреждаются при образовании пленки из окислов. Поэтому здесь тоже причиной поломки будет бракованная пайка.

Иногда плохо организован отвод тепла. В таких условиях светодиоды не способны выполнять свои функции длительное время. Недопустимо, если вместо металлического радиатора установлена пластиковая подделка. Такие изделия имеет смысл ремонтировать только с полной заменой негодных частей конструкции. При некомпетентной сборке «экономят» термопасту или не используют ее вовсе. В этом случае даже качественный алюминиевый радиатор не выполнит свои функции с максимальной эффективностью.

https://youtube.com/watch?v=IKqOAfIBmBQ

Причины выхода из строя осветительных LED-приборов

Чтобы проще было разобраться с причинами, обобщим все данные в одной общей таблице.

Причина поломки	Описание	Решение проблемы
Перепады напряжения	Такие светильники в меньшей мере подвержены поломкам из-за перепадов напряжения, однако чувствительные скачки могут «пробить» диодный мост. В результате перегорают LED-элементы.	Если скачки чувствительны, нужно установить стабилизатор напряжения, который значительно продлит срок службы светового оборудования, но и остальных бытовых приборов.
Неправильно подобран светильник	Отсутствие должной вентиляции влияет на драйвер. Выделяемое им тепло не отводится. В результате происходит перегрев.	Выбрать светильник с хорошей вентиляцией, которая обеспечит нужный теплообмен.
Ошибки монтажа	Неправильно выбранная система освещения, его подключение. Неверно высчитанное сечение электропроводки.	Здесь выходом будет разгрузить линию освещения или заменить осветительные приборы устройствами, потребляющие меньше мощности.
Внешний фактор	Повышенная влажность, вибрации, удары или запыленность при неправильном подборе IP.	Правильный подбор степени защиты или устранение негативных факторов.

Полезно знать! Ремонт светодиодных светильников невозможно выполнять до бесконечности. Намного проще исключит негативные факторы, влияющие на долговечность и не приобретать дешевые изделия. Экономия сегодня обернется затратами завтра. Как говорил экономист Адам Смит: «Я не настолько богат, чтобы покупать дешевые вещи».

Есть и такие приборы, но ремонту они не подлежат

Ремонт светодиодных ламп своими руками

Ремонт светодиодных ламп устройство электрические схемы. Многие считают ремонт осветительной техники сложной задачей, не стоящей внимания, особенно когда речь идет про светодиодные лампы. На самом деле это не так. Затраты на ремонт значительно ниже, чем приобретение новых устройств, при этом не требуется особенных знаний или умений.

Если в вашем доме имеются светодиодные лампы и они стали со временем плохо работать можно проверить их мощность и провести несложный ремонт. Чтобы работа была выполнена профессионально, достаточно соблюдать технику безопасности и иметь под рукой необходимый инструмент.

При нынешних ценах это позволит неплохо сэкономить, не приобретая новые светодиодные лампы.

Также его применяют для того чтобы проверить целостность проводов. На эту тему есть статья. Мультиметр достаточно часто необходим в домашнем бытовом ремонте, так что его приобретение никогда не будет лишним.

Если проверка не выявит напряжения, значит, осветительный прибор ни при чем.

Необходимо найти обрыв или повреждение на электропроводке. Если напряжение присутствует, то не забудьте удостовериться в исправности расходных материалов — лампочек. Это касается приборов с патроном, куда вставляются светодиодные лампы.

Обратите внимание

Теперь переходим к возможным неисправностям самого прибора. В новых моделях все чаще устанавливают предохранитель — возможно, он сгорел и требует замены.

Дело, может быть, в проводах, тогда их стоит прозвонить (проверить на целостность, отсутствие замыкания).

Ремонт светодиодных ламп

Светодиодные лампы состоят из управляющей схемы и самих светодиодов. Для того чтобы светодиодные лампы стали работать в прежнем режиме, проводим нехитрый ремонт. Вам понадобится минимальный опыт пайки. В противном случае придется приобретать неисправные блоки отдельно. Кроме того, в китайских устройствах чаще всего сгорают выпрямители тока.

Проверить его также можно мультиметром. Нормальное напряжение в нем варьируется от 5 до 25 Вольт и ток до 0.1 Ампера. Часто перегорают недостаточно качественные или маломощные конденсаторы.

Их, при неисправности меняем сразу, благо в России такие стоят около 5 рублей. Еще проверьте резисторы и диоды, опять же при помощи мультиметра.

Для их проверки вам понадобится батарейка или аккумулятор на 9-10 Вольт, с ее помощью мы сможем быстро проверить каждый диод. Неисправные диоды можно заменить или вывести из цепи, сомкнув выводы. Новые диоды покупаются в составе LED-ленты — купите или несколько разных, или сверьте размеры резисторов перед покупкой, чтобы не пришлось перепаивать еще и резисторы.

Лучше всего брать мощные диоды — они ярче светят. Напоминаем что минимум яркости ля жилого помещения — 150 люксов (желательно 200), в противном случае нагрузка на глаза значительно возрастает. Измерить освещенность светодиодные лампы можно при помощи переносного люминометра. Вот таким нехитрым способом можно самостоятельно отремонтировать светодиодные лампы.

Возможен ли ремонт печатной платы

Если на плате выгорела одна или две дорожки, их можно продублировать дополнительными проводниками.

Дорожка, продублированная внешним проводником.

Если выгоревших дорожек много и не пугает процесс изготовления платы методом ЛУТ, можно сделать новую плату. Проще всего это сделать с помощью программы Spriny Layout. В ней есть функция загрузки подложки, в качестве которой можно применить фото неисправной платы.

Скриншот интерфейса программы Sprint Layout с фоновым рисунком платы.

Дальше надо подогнать рисунок под размер, расположить на нем пятачки и площадки под элементы и соединить их проводниками (на рисунке показаны только наложенные пятачки под сверление) по шаблону. Потом плата делается обычным путем по лазерно-утюжной технологии и на нее перепаиваются элементы.

Выводы и полезное видео по теме

Как устранить характерные поломки светодиодной лампочки с цоколем E27. Подробная инструкция по разборке изделия, интересные практические советы по использованию подручных инструментов.

Подсказки, как корректно снять с прибора колбу, не повредив ее в процессе.

Простой способ отремонтировать лампочку лед-типа без использования паяльника. Вместо припаивания применяется специальная электропроводящая паста.

Полное описание работы на изделиях торговой марки «Космос», которой владеет KOSMOS Group, контролирующая около 25% отечественного рынка прогрессивной и экономной продукции для создания качественного освещения.

Как починить Led-лампочку типа «кукуруза». Особенности процесса разборки, конструкционные нюансы и прочие познавательные моменты. Существенное увеличение срока службы изделия после проведения всех работ.

Светодиодная лампочка – практичный источник освещения. Единственный минус этого изделия – высокая по сравнению с другими модулями цена. Правда, LED-приборы надежны и обычно полностью отрабатывают свой срок. А если вдруг в процессе эксплуатации возникнут поломки, большую часть из них можно будет устранить своими руками. Нужные инструменты найдутся у любого домашнего мастера, а выкроить время на ремонтные работы тоже не составит никакого труда.
