Подключаем без заземления

как подключить дифференциальный автомат без заземления

Как правильно подключить УЗО

Подключение УЗО в отсутствии заземления делается достаточно часто во многих квартирах и старых домах. Так как в домах старого образца обычно встречаются силовые кабеля с одной фазой и нулем, то заземление подключить нет возможности. Чтобы сделать заземление понадобится устанавливать заземляющий защитный контур по периметру здания, обязательно менять всю проводку, чтобы поместить новый кабель с «землей». Только подключение такой жилы к специальному проводнику на розетки или отдельным контактам на мощных бытовых приборах позволит сделать заземление в квартире или частном доме. Совместив такие защитные меры вместе с УЗО и автоматическим выключателем, можно обеспечить жилое здание всеми необходимыми мера для предотвращения несчастных случаев.

Однако у многих людей просто нет возможности сделать замену всей проводки в квартире, так как не сегодняшний день это дорогостоящее обновление. По этой причине устанавливается УЗО без заземления. Несмотря на то, то электрическая сеть не имеет заземления, не стоит игнорировать подключение устройства защитного отключения. Само защитное оборудование не имеет клемм для заземляющего проводника. В нем есть места для подсоединения фазы и рабочего нуля. Так как это устройство имеет совершенно другое назначение, то для него нет необходимости делать отдельные точки для заземления.

как подключить дифференциальный автомат без заземления

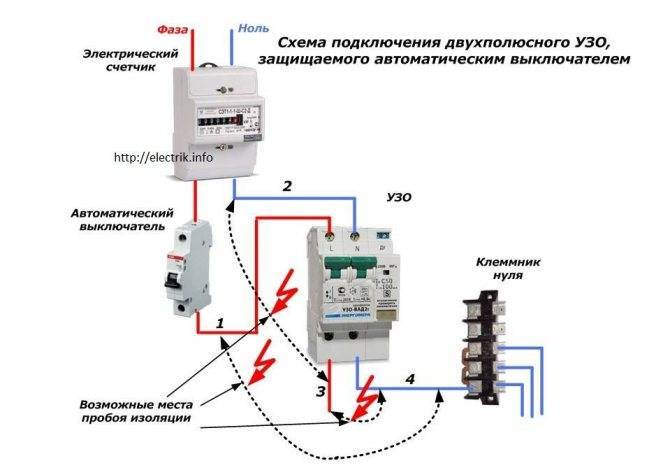

Схема подключения двухполюсного УЗО

Подключенное УЗО в отсутствии заземления, рассчитывают на то, что оно будет отключать подачу электроэнергии в сеть при изменении потенциалов входящего и исходящего тока. Потому, если в доме нет заземляющей конструкции и не проведен трехжильный провод, также нет причин отказываться от подключения других типов защитного оборудования. Желательно одновременно устанавливать устройство защитного отключения и автоматический выключатель. Последний прибор позволит предотвратить в квартире или частном доме короткое замыкание при повреждении кабеля, а также уберечь перегорание бытовой техники при скачках напряжения в электрической сети. От такого УЗО уберечь и предупредить не может. Оно предназначено для предотвращения утечки переменного тока в цепи.

Согласно Правилам устройства электроустановок (ПУЭ), нельзя применять УЗО, которые реагируют на дифференциальный ток в трехфазных цепях на четыре провода (заземление объединено с рабочим нулем). Если делать монтаж устройства защитного отключения на всю электрическую сеть, то такая схема будет более простая. При подключении УЗО без заземления обязательно нужно знать параметры силового кабеля, который проложен в частном доме или квартире, а также суммарное значение силы тока, рассчитывая одновременное подключение всех бытовых приборов к сети.

как подключить дифференциальный автомат без заземления

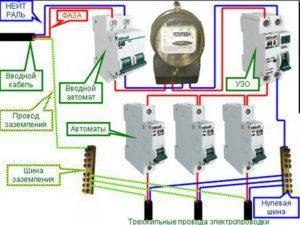

Обычно схема монтажа защитного оборудования предусматривает последовательное подключение всех элементов. Даже если в новой схеме будут внесены изменения с добавлением нового источника или элемента, последовательность не должна быть нарушена. В таком случае, он просто будет подсоединен на соответствующем участке электрической цепи. При однофазной электрической проводке, в которой нет заземляющей жилы, устройство защитного отключения должно размещаться перед распределительным щитком и перед счетчиком энергоснабжения. Затем идут автоматические выключатели (если их больше одного) и выравниватель напряжения. При соблюдении такой схемы можно осуществить полный контроль всей проводки в доме, а не отдельного ее ответвления.

Для отдельных веток с мощным электрическим оборудованием устанавливаются автоматические выключатели, которые будут реагировать на высокое напряжение, не отключая электроснабжение по всему дому. Самая распространенная схема при подключении УЗО является та, которая предназначена для однофазного силового кабеля с напряжением на 220 вольт. Если же у хозяев есть желание поставить менее мощное защитное оборудование на каждую линию с мощной техникой, то такая схема будет иметь несколько другой вид. Так рекомендуется делать подключения отдельно для ванной комнаты, гаража или мастерской, подвала, а также для кухни. Нередко бывают большие студийные кухни, где к цепи подсоединяют одновременно достаточно много электрических приборов. В такой ситуации целесообразно разделить жилой дом и прилегающие помещения на отдельные участки с потреблением электроэнергии, обеспечив каждому независимую защиту.

Инструкция по установке

Перед установкой сначала нужно выбрать место для монтажа. Для монтажных работ используют металлический или пластмассовый шкаф. Они бывают разных размеров, необходимо заранее посчитать количество устройств, чтобы выбрать нужный размер.

Некоторые модели снабжены смотровыми окнами для снятия показаний счетчика.

Как правильно подключить УЗО и автоматы самостоятельно, основные правила:

  1. Любые работы начинаем после отключения электропитания.
  2. При монтаже проводки и защитных устройств, строго соблюдайте выбранную схему, лучше ее держать перед собой.
  3. Подключать провода строго цветной маркировке. Зачистить концы проводов на 0,5 см и зафиксировать винтами.
  4. Все защитные устройства, автоматы, реле напряжения крепятся на ДИН-рейке. Для их фиксации зацепитесь верхним зажимом, отверткой отогните нижний зажим и надавите на устройство, когда оно станет на место, отпустите нижний зажим.
  5. Подписывайте все защитные устройства в щитке, чтобы знать, какие приборы через них подключены.
  6. Первым к входным проводам подключается автомат, только после него монтируются все остальные устройства.
  7. При выборе входного УЗО рассчитываем его параметры в зависимости от протекающего тока в сети. Например, для тока в 20-25 ампер, следует брать защитное устройство отключения на 32А.

Если случается ложное выключение или устройство наоборот не срабатывает, причина может быть в следующем:

  • фазный и нулевой провода соединены после УЗО;
  • проверьте, закреплен ли нулевой провод;
  • нулевой провод и заземление соединены в розетке;

Будет ли работать дифавтомат без заземления?

как подключить дифференциальный автомат без заземления

В зданиях старой постройки, не подвергавшихся капитальному ремонту, как правило, электропроводка выполнена по двухпроводной схеме. Проводник заземления при этом отсутствует. Если электропроводка не заменяется на трехпроводную, существует угроза безопасности использования различных приборов и устройств, требующих питания от сети переменного тока.

Будет ли работать дифавтомат без заземления — Все об электричестве

Нет не защитит. Дифференциальный автомат защищает только от короткого замыкания в цепях нагрузки. Ставить его можно для защиты от короткого замыкания, как всей цепи, так и отдельных аппаратов. Но если вас начнет щипать током при прикосновении к корпусу какого либо агрегата, то дифавтомат не поможет.

Можно сделать зануление, но если не дай бог произойдёт перефазировка, тогда на корпусе окажется фаза, что сами понимаете совсем плохо. Советую вам поставить УЗО. Это устройство точно сработает. Но тоже есть свои недостатки: при малейшей утечке УЗО всё время будет срабатывать. Перед УЗО на фазу надо поставить простой автомат для защиты самого УЗО.

Но самый наилучший вариант-устройство заземления.

автор вопроса выбрал этот ответ лучшим

в избранное ссылка отблагодарить

Немного не корректно поставлен вопрос. Заземление нельзя сравнивать с дифференциальным автоматом, так как способ защиты у них совершенно разный, да и заземление по большому счёту и не может так быстро и чётко защитить, как прибор.

Дифференциальный автомат включается в сеть таким образом:

Т.е. использование заземления обязательно!

Дифференциальный автомат я бы поставил на защиту всей проводки, так как у него функционал как говорится 2 в 1, он в себя включает функцию автомата и УЗО, но на этом бы не успокоился и под каждую разводку, которая может угрожать жизни установил УЗО, так как оно имеет более высокие качества защиты, чем дифференциальный автомат!

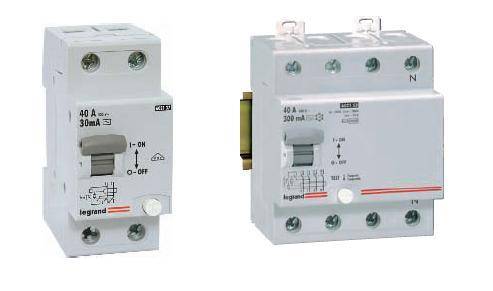

И последнее, на что стоит обратить внимание — производители

Настоятельно не рекомендуем покупать дешевую китайскую продукцию. Дифавтомат призван защищать не только оборудование, но и вашу жизнь, поэтому можно заплатить больше, и при этом спать спокойно, зная, что защита сработает в нужный момент и прослужит более 20 лет.

Рекомендуем выбирать что то из дифов Legrand, Hager, Eaton (Moeller), ABB, аргументируем это европейским качеством.

Чтобы долго не искать, дифференциальные автоматы по магазинам, вы можете отобрать их по всем характеристикам в «АксиомПлюс». Вам не понадобится много времени, ведь вы уже знаете все нужные параметры.

Популярные статьи  как соединить мягкий и жесткий провод

Подготовлено при информационной поддержке «АксиомПлюс».

Оставляйте ваши советы и ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Варианты схем

Перед тем, как подключать УЗО без заземления, запомните важный совет! Схема обязательно должна включать в себя помимо устройств защитного отключения и обыкновенные автоматы.

Многие наивно полагают, что это одинаковые механизмы и служат для одной и той же цели. Главное, понять разницу в их работе. Автоматический выключатель – это защита для подающей сети напряжения. Он отключает повреждённый участок, если в нём возникли сверхтоки в результате короткого замыкания или перегруза. За счёт этого аварийная ситуация не распространяется на общую сеть, и она остаётся в исправном состоянии.

УЗО защищает только от токовых утечек, их величины очень малы в сравнении с токами КЗ. Поэтому если в сети возникает режим короткого замыкания или перегруза и при этом отсутствует автомат, УЗО не отреагирует. Нужно всегда устанавливать его в схему в паре с автоматическим выключателем.

Подключение УЗО без заземления может быть выполнено двумя способами.

Подключение на вход

При такой схеме устанавливается одно УЗО для обеспечения защиты одновременно всей квартирной проводки.

Из сети по вводному кабелю в распределительный щиток поступает напряжение и приходит на двухполюсный автомат. Затем в схеме устанавливается устройство защитного отключения. Далее монтируются автоматы отходящих присоединений. Все эти отходящие потребители одновременно защищаются одним УЗО, установленным на входе.

Плюс этой схемы в том, что используется только одно устройство защитного отключения, соответственно не требуются значительные материальные затраты. К тому же в распределительном щитке можно всё компактно разместить и он не будет больших размеров.

Но имеется и существенный недостаток. Представьте себе, что какой-то бытовой прибор в данный момент подключен к розетке и в нём происходит замыкание фазы на металлический корпус. УЗО на появившуюся токовую утечку реагирует и отключается. Прекращается подача напряжения на всю квартиру. Если в этот момент к розетке был подключен только один электроприбор, искать повреждение несложно. А если одновременно работало много бытовой техники? Мало того, что сразу с прекращением подачи напряжения перестал работать холодильник, завис кондиционер, остановилась программа в стиральной машине или хлебопечи, остались несохранённые документы на компьютере. Так ещё нужно будет отыскать, на какой именно технике замкнуло фазу, а это уже доставляет определённые трудности.

Поэтому прежде чем выбирать данную схему подсоединения УЗО, подумайте об удобстве её дальнейшей эксплуатации.

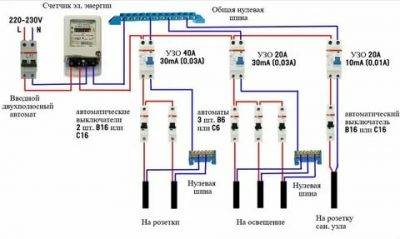

Подключение на входе и на отходящих ветвях

Такой вариант схемы предусматривает подсоединение нескольких УЗО. Одно, как и было рассмотрено выше, монтируется после вводного автомата на входе. Остальные ставят за автоматическими выключателями отходящих присоединений. Сколько их будет, зависит от того, как вы сгруппируете свою домашнюю электрическую сеть. Возможно, по одному автомату и УЗО у вас будет стоять на каждую отдельную комнату. Есть вариант разделения розеточных и осветительных групп потребителей. В некоторых схемах выполняется отдельная защита бойлера, стиральной или посудомоечной машины, кондиционера или электропечи.

Как работает подобная схема? Например, на одной из отходящих линий произошла токовая утечка. Сработает УЗО, защищающее именно эту линию. Напряжение во всей квартире не исчезает, вся остальная техника остаётся в рабочем состоянии. В этом заключается несомненное преимущество данного варианта схемы. Её недостаток в том, что распределительный щиток получится внушительных размеров, не совсем удобно в нём располагать большое количество УЗО и автоматов. Да и недёшево обойдётся это в материальном плане.

Возникает вопрос, зачем в схеме ещё одно УЗО на входе? Бывают ситуации, когда по той или иной причине отходящее устройство не среагировало на токовую утечку. В этом случае входное УЗО будет подстраховкой, через определённый промежуток времени отключится оно. В принципе, его можно опустить и выполнить схему без вводного устройства. Но если финансовые возможности позволяют, лучше подстрахуйтесь, всё-таки речь идёт о безопасности людей.

Наглядно общий принцип подключения УЗО на следующем видео:

Особенности подключения в частном доме

Электросеть в загородном доме принципиально не отличается от квартирной, однако появляются более разнообразные варианты. Например, легче поставить на входе одно единое устройство или несколько устройств защитного отключения на наиболее важных линиях сети.

Вводный аппарат на 300мА предохраняет всю электропроводку от возгорания. УЗО способно отзываться на суммарный показатель тока утечки со всех имеющихся линий несмотря на то, что в каждом отдельном случае соблюдается норма.

Универсальные приборы, рассчитанные на срабатывание при 30мА, монтируют после противопожарных. Следующие линии — санузел и детская комната (показатель Iу = 10мА).

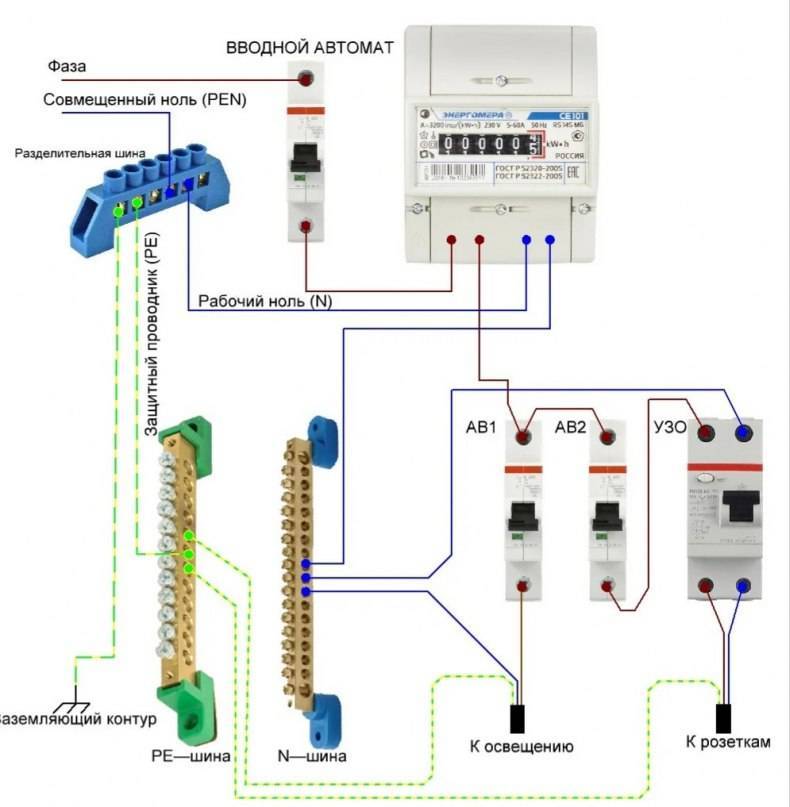

Допускается переделка системы заземления в TN-C-S. Не допускается самостоятельное подключение повторного заземления к нейтрали. Если напряжение попадет на нейтральный провод от наружной сети, заземление станет единственным для окрестных домов, что при некачественно выполненной работе становится частой причиной пожаров. Повторное заземление рекомендуется выполнять на участке ввода с воздушной линии электропередачи.

В загородных домах устанавливают главный ввод и два автомата (на розетки и на переключатели света). Бойлер подключают к сети с помощью розетки или выделенного автомата.

Правила подключения

При использовании в схеме электропроводки нескольких дифференциальных устройств, возможны случаи некорректной работы дифавтоматов. Они могут либо отключаться при подключении нагрузки, либо могут не срабатывать, даже при наличии утечки.

Если знать, как правильно подключать дифавтомат в сети без заземления, можно избежать многих ошибок и сэкономить время на отладке схемы. Простые правила подключения описаны ниже:

  • подключение питания дифавтомата производится сверху к клеммам с винтовыми зажимами. Нагрузка подключается к нижним клеммам. При этом обязательно соблюдается фазность или полярность;
  • дифавтомат должен подключаться в разрыв обоих проводников при однофазной проводке, иначе, если какой-либо проводник минует прибор, он будет срабатывать при подключении нагрузки;
  • фаза и ноль в одной отдельно взятой розетке должны приходить с одного дифавтомата, если в розетке фаза с одного дифавтомата, а ноль – с другого, оба автомата будут отключаться;
  • электроприбор или группа, подключенная к одному автомату, не должны иметь контакта с приборами другой группы. Нередко, для экономии места в распределительном щите, все нулевые проводники от нагрузок подключают к общей шине, соединяя все дифавтоматы по нулевому проводу. В результате каждый дифавтомат фиксирует нуль соседней группы, как проводник с утечкой, так как часть тока возвращается через соседний прибор.

Проверка правильности подключения может контролироваться путем нажатия на кнопку «ТЕСТ» на корпусе дифавтомата. При корректном подключении он должен отключаться. Это обязательное условие, но недостаточное.

Иногда при срабатывании кнопки «ТЕСТ», автомат все равно отключается при подключении нагрузки. Причина может скрываться в нарушении правил, описанных выше.

Если параметры дифференциального автомата соответствуют схеме электропроводки и подключение произведено правильно, то этот прибор является единственным надежным средством обеспечения электробезопасности при отсутствии заземления.

Заземление без УЗО

как подключить дифференциальный автомат без заземления

Как мы уже разобрались, УЗО имеет смысл ставить даже при обычной двухпроводной схеме подключений, где присутствуют только фаза и ноль. И, для большей наглядности и лучшего осознания необходимости установки дополнительной защиты, давайте определимся, как работает УЗО, а после — представим типичную бытовую ситуацию.

Фактически УЗО можно считать своеобразным «калькулятором». Схема подключения УЗО без заземления очень проста – через устройство проходят фазовый и нулевой провод, нагрузка на которых тщательно отслеживается и сравнивается.

В случае повреждения проводки или потребителя в электросети появляется так называемый ток утечки – тот самый ток, который утекает через поврежденную изоляцию. Величина этого тока обычно крайне мала – десятки и сотни миллиампер – но достаточна для нанесения серьезного ущерба здоровью человека.

Итак, устройство защитного отключения сравнивает ток, прошедший через фазовый и нулевой провода, и, в случае отклонения этих величин – размыкает контакты, тем самым прерывая подачу электричества к поврежденному участку сети. От теории давайте перейдем ко вполне понятной бытовой ситуации.

Популярные статьи  как сделать освещение в аквариуме своими руками

К примеру, в вас дома в ванной комнате установлена стиральная машина. Электропроводка двухпроводная фаза и ноль, заземления нет. УЗО тоже пока не установлено. Теперь представьте, что в машинке повредилась изоляция и фазный провод, стал касаться металлического корпуса машинки, т.е. металлический корпус машинки оказался под напряжением.

Теперь вы подходите к машинке и дотрагиваетесь к ее корпусу. В этот момент вы становитесь проводником и через вас будет протекать электрический ток. Электрический ток будет протекать через вас до тех пор, пока не отпустите металлический корпус. А тем временем вас тресет и колотит от протекающего тока и надежды на защиту, которая отключит поврежденный участок нет. Надежда здесь только на собственную силу воли (либо потеряете сознание и упадете).

Если бы было установлено УЗО то при касании металлического корпуса, который оказался под напряжением, то УЗО моментально бы почувствовало утечку тока и сработало, отключив поврежденный участок.

Почему? Потому что при первых признаках «перекоса» тока на фазном и нулевом проводе сработала бы автоматика и машинка просто осталась бы обесточенной! А человек едва успел бы почувствовать легкую щекотку в теле и больше бы озадачился звучным щелчком реле из прихожей, чем необычными ощущениями.

Причем это время настолько мало что человек практически не чувствует электрического тока. В интернете есть видео по испытанию УЗО так вот там человек специально берется за оголенный провод который подключен к устройству защитного отключения, человек коснулся провода – УЗО мгновенно сработало (он даже не почувствовал ни какого дискомфорта).

Так что польза УЗО очевидна, и в двухпроводной системе энергоснабжения наличие таких устройств в самых опасных участках электросети просто необходимо!

Как подключить УЗО без заземления

Надеюсь сам принцип работы УЗО понятен и я переубедил вас что УЗО обязательно нужно устанавливать, не зависимо от того есть у вас заземление в доме или нет. Кроме того если у вас система питания двухпроводная то тем более нужно устанавливать устройство защитного отключения. Не слушайте советов, что мол оно в такой сети работать не будет или будет постоянно срабатывать.

С вопросом работает ли УЗО без заземления, надеюсь, разобрались. Теперь перед тем как произвести подключение УЗО без заземления хотел бы напомнить один важный момент.

Существуют, в общем-то, два варианта. Можно поставить одно общее УЗО на весь дом, тем самым обезопасив даже прикроватные светильники. Но только устройства, способные пропустить через себя 40-60А стоят заметно дороже менее мощных собратьев, да и в случае срабатывания реле выяснить причину будет сложно – придется проверять каждый электроприбор.

К тому же отключение электричества во всем доме сразу доставляет массу неудобств – несохраненные документы в компьютере, «зависший» кондиционер, отключившийся водонагревательный бак или стиральная машинка – перечислять можно долго!

Если вы решили установить одно УЗО на всю группу потребителей, то схема подключения УЗО без заземления будет выглядеть следующим образом:

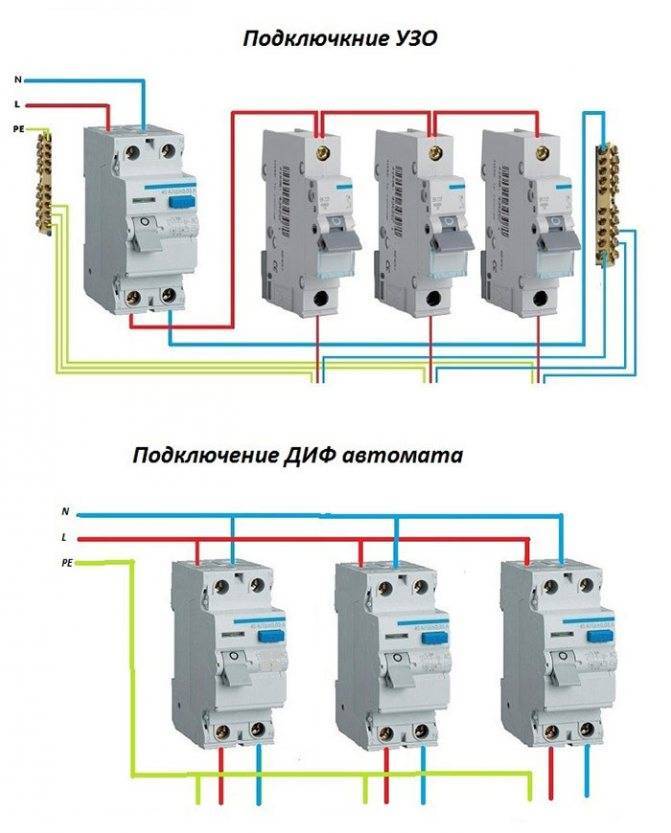

Схемы подключения дифавтоматов

Схема подключения дифференциального автомата зависит от многих условий: количества фаз в сети, наличия заземления или его отсутствия, места монтажа дифавтомата и особенностей помещения, для защиты которого он предназначено. Все эти факторы влияют на выбор схемы подключения устройства, да и к тому же оно само может иметь разную конструкцию — двухполюсную или четырехполюсную, а также различные технические характеристики. Ниже мы рассмотрим наиболее распространенные схемы подключения дифавтомата к электрическим сетям.

  1. Простая схема подключения к однофазной линии с заземлением. Этот вариант предусматривает защиту всей внутренней электропроводки помещения одним вводным дифавтоматом, установленном в распределительном щите после счетчика электроэнергии. Такая схема проста в реализации, но имеет довольно серьезный недостаток. При возникновении аварийной ситуации дифференциальный автомат обесточивает всю проводку полностью. В этом случае найти причину срабатывания защиты значительно труднее, чем при других схемах подключения дифавтоматов.
  2. Надежная схема подключения к однофазной линии с заземлением. Эта схема подключения дифавтомата является усовершенствованным вариантом. В ней реализуется принцип разделения потребителей электроэнергии на группы, где для каждой из них устанавливается отдельный дифференциальный выключатель. Надежность такого подключения безусловно выше, да и определить где возникла утечка тока или перегрузка в сети намного проще, чем при первом варианте. Недостатком такого подключения дифавтомата является повышение материальных затрат на приобретения дополнительных устройств.
  3. Схема подключения дифференциального автомата без заземления. Данная схема подключения дифавтомата используется в старых многоэтажных домах, частных домовладениях и на дачах, где используется двухпроводная сеть без заземляющего проводника. Такое подключение способно защитить электроприборы от перегрузок и КЗ. Отсутствие заземления повышает риск поражения людей электротоком, но дифференциальный автоматический выключатель и в этом случае способен обеспечить безопасность человеку, мгновенно обесточив сеть при возникновении тока утечки через его тело. И все-таки, следует заменить электрическую проводку на новую, с полноценным заземляющим контактом.
  4. Селективная схема подключения дифавтомата для однофазной сети. Надежную защиту бытовой техники и человека в однофазной сети можно обеспечить используя селективный дифавтомат (имеет маркировку S) в комплексе с обычными устройствами. Селективная схема предназначена для подключения нескольких потребителей. В случае аварийной ситуации связка дифавтоматов отключит от сети только то помещение, где произошла перегрузка или утечка тока. Для других потребителей электроэнергии отключения от  сети не произойдет.
  5. Схема подключения для трехфазной сети с нейтральным проводником. Для реализации этой схемы следует использовать трехфазный дифференциальный автоматический выключатель. Сама схема подключения мало чем отличается от предыдущих если не учитывать то, что на входе и выходе из устройства будут применены по четыре токоведущих жилы. Такой вариант подключения дифавтомата чаще всего используется в коттеджах, гаражах и мастерских, где используется мощная техника и оборудование.

Любая схема с дифференциальным автоматическим выключателем — это отличная защита от КЗ и перегрузок для бытовых электроприборов и самой линии подачи электроэнергии, а также человека от поражения электротоком. Оптимально подобранная схема подключения способна выполнить все свои функции, конечно, если правильно выполнить монтаж дифавтомата.

Проведение работ профессиональными службами

Теоретически и практически тоже с участием специалистов, установка УЗО предполагает выполнение мероприятий по определению порога срабатывания устройства.

Инструктаж установки защитных приборов из серии УЗО всегда требует определённой последовательности монтажа. Первым элементом последовательности, как правило, выступает автоматический выключатель. Затем идут – электросчётчик, УЗО и прочие элементы сети (+)

Существуют установленные правила – своеобразный инструктаж, где отмечается вся последовательность действий в таких случаях.

Ход работ:

  1. Прежде всего, от прибора отключается цепь нагрузки по фазе и нулю, для чего используется автоматический выключатель.
  2. Далее используется схема подключения к УЗО измерительной аппаратуры и элементов регулировки (потенциометр).
  3. Путем изменения сопротивления потенциометра добиваются срабатывания устройства и фиксируют показания тока на измерительном приборе.

Отмеченное значение измерительного прибора в момент срабатывания – это дифференциальный ток УЗО. Зафиксированное показание тока должно находиться в установленном диапазоне.

Если условие не выполняется, установка защитного устройства в цепь запрещается. Необходимо подобрать другой экземпляр, подходящий по параметрам.

Настройка уже установленного прибора – явление классическое для профессиональных служб. Благодаря точной настройке, выставляется оптимальная защита, что существенно отражается на общей безопасности

При подключении защитных устройств типа УЗО с заземлением, правилами предполагается также проведение работ, направленных на измерение тока утечки в границах зоны защиты прибора.

Обычно подобные мероприятия обязательны для случаев монтажа электромеханических приборов:

  1. Через автомат к устройству защиты подключается нагрузка.
  2. Согласно тестовой схеме к прибору подсоединяется измерительная цепь, состоящая из магазина сопротивлений и амперметра.
  3. Изменяя магазин сопротивлений, добиваются срабатывания устройства и фиксируют показания амперметра.
  4. Ток утечки вычисляют по формуле: Iу = I – Iа, где I – отключающий ток цепи, Iа – показания амперметра.

Полученное значение Iу не должно превышать номинальное значение дифференциального тока УЗО более чем на одну треть.

Настройка сопровождается измерениями токов различных режимов. Для измерений используются амперметры с высокой степенью точности показаний. Такую работу выполнить по силам только специалистам

Если такое превышение зафиксировано, это явный признак того, что в границах зоны защиты прибора находится дефектный участок. Для таких случаев правила ПЭУ требуют исполнения необходимых мероприятий, направленных на устранение тока утечки.

Популярные статьи  как подключить датчик движения к прожектору

Последовательность подключения устройства

При подключении важно помнить, что через устройство должны идти и фазовая составляющая, и ноль цепи, на которую ставится защита. УЗО оснащены выходными и входными контактами. Каждая клемма имеет свою маркировку, так что разобраться, что куда идет, довольно просто

Чаще всего сверху мы можем найти входные контакты, а снизу – выходные

Каждая клемма имеет свою маркировку, так что разобраться, что куда идет, довольно просто. Чаще всего сверху мы можем найти входные контакты, а снизу – выходные.

Все устройства как сверху, так и снизу должны прилегать плотно, иначе не избежать нагрева. Условно все схемы подключения делятся на два типа: с одним уровнем и многоуровневые.

Первый тип подходит для отдельных систем или защиты всей проводки сразу. Устройство автомата дает защиту только от электрического тока в квартире или доме.

как подключить дифференциальный автомат без заземления

Обычный пример: защита напряжения при работе стиральной машинки в ванной.

Только не забывайте, что с таким УЗО нужно еще организовать правильное подключение автоматического выключателя, который будет спасать цепь от замыкания.

Когда Вы подключаете УЗО для всех потребителей, то ставьте устройство рядом со счетчиком.

При многоуровневой защите придется проводить точные расчеты на каждое устройство, которое работает в сети.

Другими словами, подключение стоит проводить так, чтобы в случае перегорания одного из УЗО, все остальные автоматы остались рабочими. Это правило действует и для главного автомата.

Если он включен, то УЗО как сверху, так и снизу должны функционировать без проблем. Считается, что подключение такой сложной системы лучше доверить профессионалам.

Возможно, цена вам покажется высокой, однако такой ход будет куда безопасней для всей семьи и бытовых приборов.

Не стоит забывать, что самые опасные цепи защищаются отдельными УЗО. Для розеток контакты должны кратчайшим путем выводиться на входную нулевую клемму.

Допускается также и каскадное подключение устройств, если верхние УЗО является менее чувствительными, чем оконечные.

Видео:

Важный нюанс: если у Вас сработал УЗО и электричество отключилось, нельзя просто снова включать устройства. Сначала необходимо найти проблему, а уже после делать подключение.

В противном случае, некоторые или даже все Ваши приборы сгорят.

Если после этого при запуске УЗО включилось, то виноват какой-то отдельный прибор. Если нет, то проблема может быть не только в квартире, а и во всем подъезде.

Ошибки при подключении УЗО встречаются частенько, и тут своими силами не обойтись – лучше вызвать компетентного мастера.

Ветхая проводка

Не секрет, что большинство всех проблем из-за проводки, которая изрядно износилась, и срок службы давным-давно истёк. Таких квартир и домов частного сектора достаточно

Владельцы не желают обновлять прокладку по разным причинам, среди которых финансовая составляющая играет важную роль. Если электрическая проводка «желает лучшего», то мастера-электрики советуют не устанавливать дифавтоматы на всю линию, а только на проблемные участки.

Чаще всего вместо однофазных дифавтоматов применяют розетки со встроенными УЗО.

Можно подключать однофазные дифавтоматы в сетях без заземления. Они становятся единственной защитой от удара током при случайной утечке.

Однако это не значит, что старую двухпроводную электропроводку не надо менять. Частые срабатывания негативно сказываются на работе электроприборов.

Схема подключения УЗО без заземления

Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.

В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.

С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.

Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.

Подключение УЗО без заземления

Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.

Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.

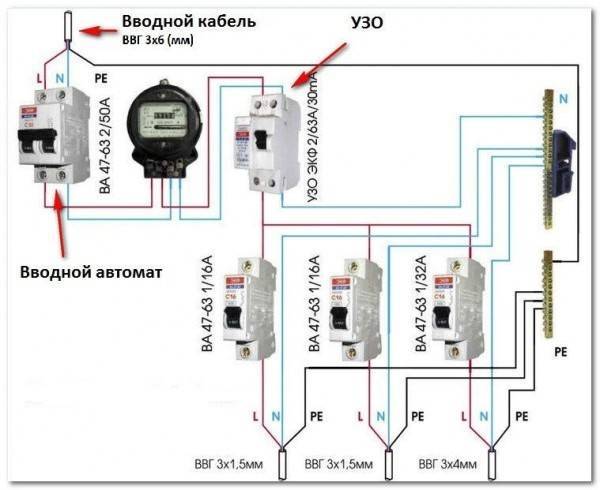

Схема подключения УЗО с защитным заземлением

Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».

Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.

Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.

Подключение УЗО в двухпроводной сети

Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.

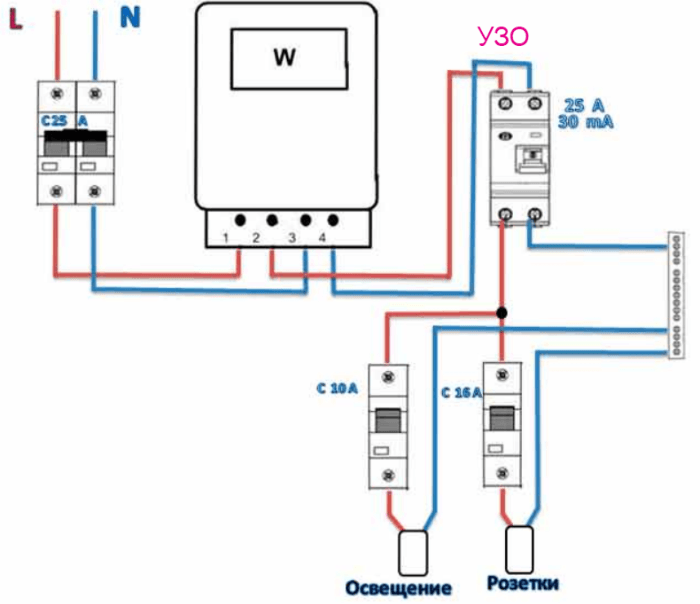

Схема подключения одного УЗО без заземления

У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.

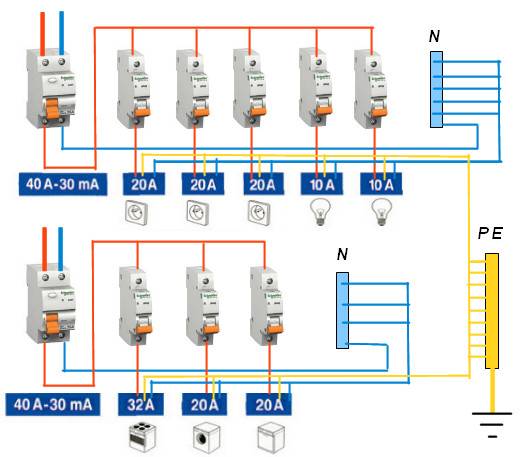

Схема подключения нескольких УЗО без заземления

Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.

1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.

2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.
