По воздуху или под землей: как подвести электричество к загородному дому?

Каждый дачник при благоустройстве загородного дома сталкивается с вопросом подвода электричества: вести по воздуху или под землей? Что более долговечно, выгодно в плане денег и эстетично? Все «за» и «против» каждого способа в нашей статье.

В большинстве случаев в дачных поселках электрификация от трансформаторной подстанции до опоры возле дома производится по воздуху. И здесь владелец дома не выбирает — как электромонтажники сделают линию, такой она не будет. А вот ввод в дом и разводка по участку — это выбор исключительно владельца загородного дома. В статье мы расскажем о плюсах и минусах каждого способа монтажа.

Ввод электропроводки в дом

Прокладывая кабель под землей на даче, необходимо учесть, что при вводе проводника в сооружение (дом или другую постройку) нельзя пропускать его под фундаментом. Обычно при строительстве в фундаментную ленту встраивается закладная – отрезок трубы, выступающий наружу на несколько сантиметров, в который можно легко просунуть электропровод.

Иногда хозяевам дома с монолитным фундаментом не хочется сверлить основу для установки закладных. Выход в этом случае такой: кабель просовывается внутрь металлической трубы и поднимается вдоль стены сооружения на определенную высоту (обычно это уровень, на котором производится монтаж вводного шкафа). На этой отметке в стену замуровывается закладная, сквозь которую провод заводится в дом.

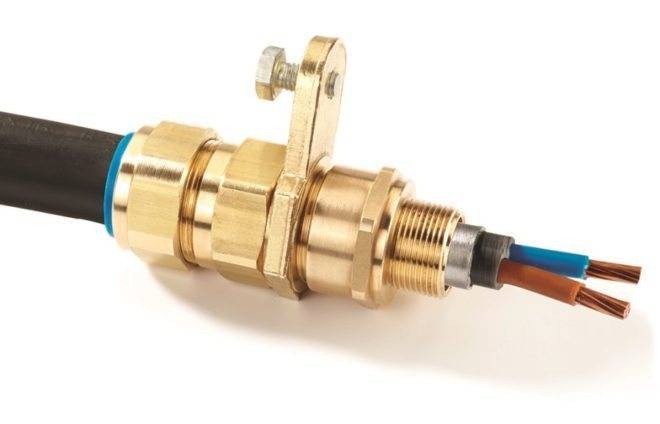

Если в качестве проводника используется бронированный кабель, то его оболочка должна быть заземлена. Сделать это можно, приварив или припаяв к ней изолированный провод, который в электрическом щите нужно завести на «ноль».

Пренебрегать этим не следует, иначе, если фазу пробьет, она попадет на бронированную оболочку, дотронувшись до которой, человек получит сильный удар электротоком, и хорошо еще, если дело не закончится смертью пострадавшего. Если же правильно заземлить броню, то при пробое сработает автоматический рубильник, отключив подачу тока до устранения неполадок.

Какой проводник лучше использовать для монтажа подземных электрических линий?

Установка подземной электролинии требует немалых затрат сил и времени. Чтобы не мучиться в дальнейшем с постоянным ремонтом, лучше сразу выбрать качественный провод, который на протяжении долгих лет сможет исправно выполнять свою функцию. Поэтому к вопросу подбора кабеля, который будет использован для прокладки под землей, следует подойти с максимальной ответственностью.

Используя бронированный кабель от надежного производителя, можно не сомневаться в его исправной и долговечной работе. Однако стоимость такого проводника достаточно высока, и если человек не может себе позволить такую покупку, он использует простые провода марки NYM или ВВГ. Чтобы повысить надежность таких линий, следует использовать двустенный гофрированный шланг ДКС, в который помещается электропровод на всем его протяжении.

В местах, где вероятность повреждения проводки из-за больших нагрузок достаточно высока, рекомендуются защитные футляры. Эти приспособления защитят токоведущие жилы, приняв на себя большую часть нагрузок. При прокладке нескольких кабелей каждый из них должен быть снабжен отдельным футляром.

Прокладка электролиний внутри гофрошланга или труб имеет дополнительное преимущество, заключающееся в легкости замены кабеля. Если старый провод пришел в негодность, достаточно вскрыть концы трассы и привязать к концу нерабочего кабеля новый. После этого неисправный проводник вытягивается наружу, а новый устанавливается вместо него. Конечно, это возможно лишь в том случае, если длительное время нахождения в земле не привело к разрушению защитных приспособлений.

Негативные факторы для уличной проводки

На кабельные линии, проложенные на открытом воздухе, действуют несколько негативных факторов:

Ультрафиолетовые лучи. Солнечный свет пагубно влияет на некоторые виды изоляции проводников. Процесс этот длительный и трудно контролируемый. Поэтому следует выбирать изделия с изоляцией из материалов, не разрушающихся под воздействием УФ-лучей.
Температура окружающего воздуха. Низкая может привести к растрескиванию изоляции. Поэтому при выборе кабелей и проводов следует выяснить их диапазон рабочих температур. Так же следует учитывать температуру монтажа. Обычно она составляет не ниже 20 градусов мороза.
Ветер. Сильный ветер способен повредить как оболочку кабельной линии, так и жилы внутри. Если кабель будет проложен по улице, следует учитывать климатический район монтажа.
Гололед. Если наружная сеть проводится в районах, где зимой бывает повышенное образование гололеда, стоит учесть этот фактор. Проводник, покрытый ледяной коркой, может стать тяжелее в несколько раз и при длинных пролетах порваться под своим весом.

Прокладывать кабель на улице можно тремя способами и у каждого из них есть свои достоинства и недостатки:

По воздуху. Самый быстрый для монтажа способ. Недостатки этого метода: требует надежного крепления тросов, подверженность линий негативным влияниям погодных условий.
По стенам зданий. Для такого метода гораздо проще подобрать материал проводника. Недостатки: трудозатратный монтаж, нарушение внешнего вида зданий, негативное влияние на проводник температуры окружающего воздуха и солнечного света.
В земле. Такой метод позволяет решить множество проблем. Погодные условия и солнечный свет не оказывают никакого влияния. Внешний вид зданий и прилегающей территории не нарушается. Недостатком является трудозатратность электромонтажа, в некоторых случаях с необходимостью привлечения строительной техники для раскопки траншеи.

Марки кабеля для уличной прокладки

Перед тем как приступить к электрификации помещения, необходимо рассчитать какое минимальное сечение потребуется для подачи напряжения потребителям здания, где и как следует прокладывать (в земле или по воздуху и на какой глубине). Этот аспект очень важен, так как поможет избежать проблем с обрывами и неполадками, а также облегчит обслуживание и эксплуатацию. Если к объекту подается вода, то нужно определить расстояние до водопровода. Рядом с ним часто скапливается влага, которая может закоротить цепь в случае порчи изоляции.

Составив план и сделав обозначение на топоплане, на следующем этапе необходимо определиться с выбором самого кабеля. Всего существует несколько марок:

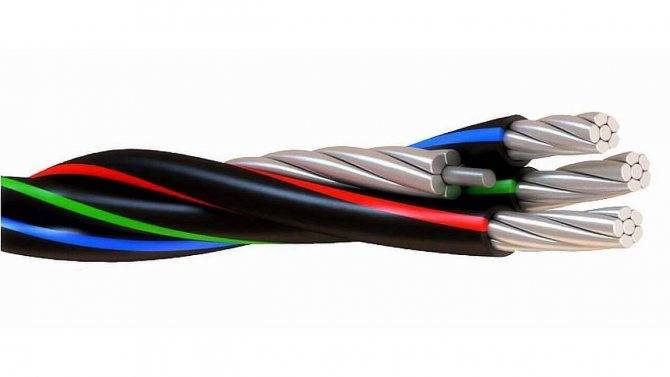

Самонесущий провод с изоляцией (СИП). Он предназначен для внешней проводки по воздуху. Алюминиевые жилы закрывает полимерная изоляция. Она стойкая к ультрафиолетовым лучам, поэтому не требует дополнительной защиты.
Кабель ВВГнг-LS и его модификации являются универсальными средствами для уличного монтажа электросети. Он имеет несколько жил, выполненных из голой меди или алюминия. Они имеют свою оболочку, и помещены в общую пластиковую изоляцию. Литера «В» в индексах аббревиатуры означают виниловое покрытие, а «Г» указывают на отсутствие внешней брони жил, то есть они голые. Дополнительная буква «А» вначале маркировки показывает, что жилы выполнены из алюминия. Такие провода подходят для монтажа как по воздуху, так и в земле. Однако для них потребуется дополнительная защита в виде гофры стойкой к ультрафиолету, металлической или ПНД, ПВХ-трубы, или же любой другой прочной оболочки. Для обозначения защитных характеристик полимерной изоляции в маркировке присутствуют дополнительные символы. Строчные буквы «нг» показывают, что материал негорючий, LT и LS с низкой токсичностью и небольшим выделением дыма соответственно. При прокладке по воздуху кабель ВВГ закрепляют на тросе, так как он не выдержит механических нагрузок.
ВБбШв — бронированный кабель, его можно прокладывать в земле. под опоясывающей оболочкой у него две стальные ленты навитые вдоль кабеля. Они защитят от механических повреждений. Но такой вариант встречается реже, так как стоит дороже, но зато не нужно покупать трубу.

Также рекомендуем изучить этот вопрос в отдельной статье:

Какой проводник лучше использовать для монтажа подземных электрических линий?

Прокладка кабеля по воздуху

Если прокладка кабеля в помещениях обычно не вызывает у монтажников проблем, то прокладка кабеля между зданиями по воздуху обычно более трудозатратна.

Между домами коммуникации могут быть проложены двумя основными путями: под землей и по воздуху. Каждый из этих способов имеет свои плюсы и свои минусы. В этой статье описан способ прокладки кабеля по воздуху. К достоинствам этого способа можно отнести простоту прокладки (по сравнению с прокладкой подземных коммуникаций), подземные коммуникации не всегда имеется возможность проложить, длина кабеля соединяющая дома значительно больше, чем в случае соединения по воздуху. К недостаткам прокладки по воздуху можно отнести подверженность воздушных коммуникаций статическому электричеству и грозовым разрядам, тяжелые погодные условия, которые могут привести к преждевременному выходу из строя кабеля, в случае повреждения внешней изоляции кабеля из-за трения кабеля при соприкосновении с другими предметами, либо возникновении трещин в связи с погодными условиями кабель набирает влаги и вызывает выход из строя оборудования (в этом случае может помочь только замена кабеля). Рассмотрим соединение двух домов по воздуху. Здесь и далее условимся называть такое соединение воздушкой.

На рисунке: 1 – соединяемые дома, 2 – трос, 3 – информационный кабель (витая пара). Это довольно грубая схема того, что должно получиться в результате. Итак, если использовать витую пару без троса внутри, то применение троса просто необходимо (ветер, налипший мокрый снег, лед создают огромные нагрузки, кабель “витая пара” на них не рассчитан). В качестве троса лучше всего применить стальной провод с изоляцией. Сечение такого троса при разумной длине воздушки (менее 80 м) достаточно 1 – 1.5 мм2. Изоляция необходима, чтобы исключить коррозию, которая может буквально за год “перегрызть” стальной трос столь малого сечения. Крепить трос на доме необходимо к чему нибудь прочному (железной арматуре, мачтам других кабелей и т. п.). Здесь появляется следующий нюанс. Необходимо не допустить касания стального троса c металлической арматурой на обоих домах одновременно. У домов разные потенциалы, и поэтому по тросу будет течь ток, производя наводки на кабель витой пары, возможны и некоторые другие неприятные последствия. Трос необходимо заземлить. Трос конечно нужно заземлить. Можно с одной стороны. Но это будет не лучший вариант, гораздо лучшим вариантом будет заземление троса с двух сторон, но надо либо с одной из сторон заземлять через емкость (с другой жестко), либо разрывать несущий трос по середине при помощи диэлектрика (например из пластины текстолита).

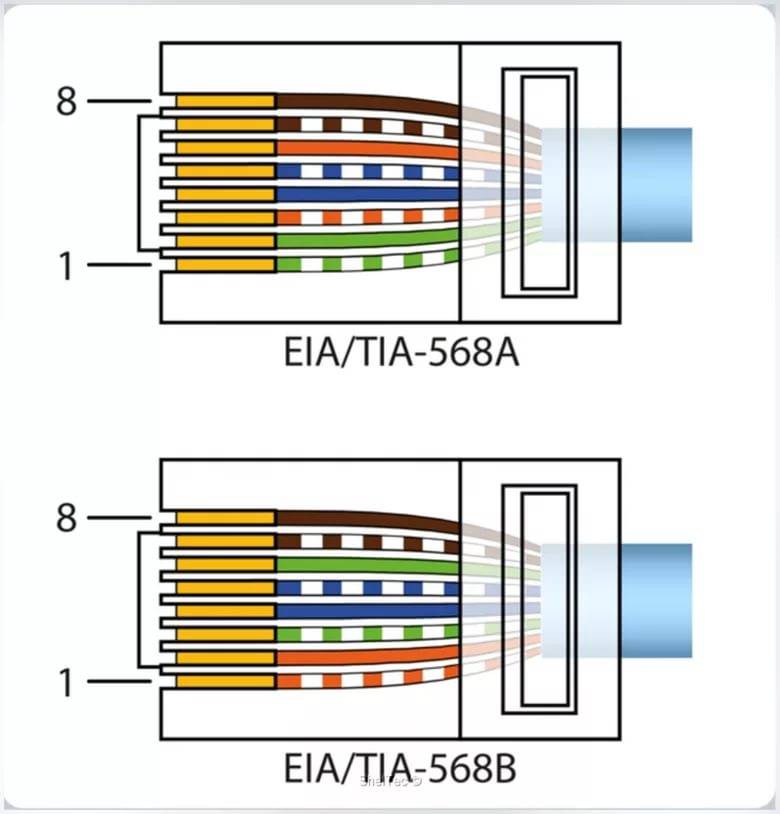

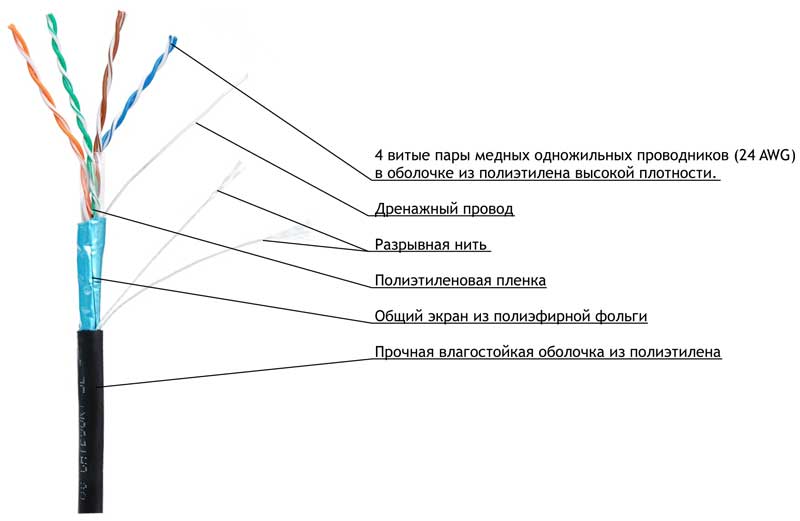

Теперь о кабеле витой пары. В наших широтах кабель, находящийся на открытом воздухе, попадает в очень тяжелые условия. Кабель, натянутый между домами находится в особенно тяжелых условиях. Поэтому я рекомендую для воздушки использовать витую пару со специальной изоляцией для внешней прокладки. Идеально, если такой кабель будет залит компаундом (гидрофобом). Применение экранированных кабелей, на мой взгляд, является нецелесообразным. От накопления статического электричество в кабеле экран не спасет, но при этом кабеля с экраном стоят гораздо дороже. Для того, что бы спасти оборудование, подключенное к воздушке от разрядов статического электричества и от гроз, необходимо использовать специальные устройства, так называемые грозозащиты.

Итак вернемся к прокладке воздушки. Кабель витой пары заранее необходимо прикрепить к тросу. В качестве крепежных элементов можно использовать любой непроводящий ток материал, не подверженный воздействию воды и погодным условиям. Наиболее целесообразно использовать капроновые стяжки. При помощи капроновых стяжек (либо других приспособлений) кабель витой пары крепится к тросу, причем скреплять стяжками трос и кабель рекомендуется каждые 50-70 см. Необходимо контролировать, чтобы кабель чуть-чуть провисал, а то получится, что кабель еще и трос держит. Но при этом надо провисание это сократить до минимума (на рис.1 очень большое провисание, сделанное исключительно для наглядности рисунка). Затягивать стяжки необходимо сильно, исключая любое скольжение кабеля относительно троса, но при этом необходимо избежать повреждения кабеля очень сильной затяжкой крепежного элемента (необходимо, чтобы поверхность соприкосновения крепящего элемента была плоской и ширина элемента была хотя бы 5-7 мм).

Выбор электрокабеля для проводки под землей

В подземной проводке применяются виды бронированных кабелей — ВБ 6ШВ, а так же ВБ6ШВнг данные изделия имеют защиту из стали. Такой вариант устойчив к механическим повреждениям и не даст грызунам повредить проводку.
Имея такую защиту, кабель прослужит долгие годы. Бронированный кабель прокладывается без трубопровода, но применение трубы рекомендуется во избежание повреждения проводки сотрудниками гос. организаций в процессе проведения работ.
Электропровод для прокладки в грунте следует выбирать, учитывая необходимую мощность потребителей объекта. Например:

- Кабель ВБШвнг 4х6 предназначен для мощности 11кВт;
- Кабель ВБШвнг 4х10 предназначен для мощности 15кВт;
- Кабель ВБШвнг 4х16 предназначен для мощности 21 кВт.

Разновидности проводов

При выборе провода учитываются условия его эксплуатации, мощность подключаемого оборудования.

С одной жилой

Алюминиевый провод обозначают АПВ. Изоляция из ПВХ хорошо переносит воздействие агрессивных веществ, не боится высокой влажности. Радиус изгиба не менее 10 его диаметров провода.

Для изготовления электрошнуров

Бытовые приборы подключают только медными электрошнурами:

Провод ПВС характеризуется высокой гибкостью, выдерживает до 3 тыс. сгибаний. С его помощью подключают электроприборы в сетях до 380 В. Для прокладки каналов внутри стен не подходит, т.к. через несколько лет начинает разрушаться его внешняя изоляция.
ШВВП — отличается повышенной гибкостью. Используется для подключения маломощных устройств, светильников. При создании скрытой проводки не применяется.

Плоские

Провода, у которых жилы находятся в одной плоскости, названы плоскими. Они подразделяются на виды:

ПБПП (ПУНП) — способен передавать напряжение до 250 В, в основном предназначен для проведения освещения.
ПБППг (ПУГНП) — за счет многопроволочных жил обладает более высокой гибкостью (не менее 6 диаметров).
АПУНП — в отличие от ПУНП имеет однопроволочную алюминиевую жилу с сечением 2,5-6 мм², остальные характеристики аналогичные.

С перемычками

Особенность таких изделий — между жилами есть перемычки, их делают из того же материала, что и изоляцию:

ППВ — способен передавать ток до 400 Гц и 400 В. Хорошо переносит высокую влажность, устойчив к действию кислот, щелочей, не горит.
АППВ — от предыдущей марки отличается тем, что он алюминиевый и минимальное его сечение 2,5 мм². Применяют для открытой силовой проводки и освещения.

Предостережения

Подземный кабель для электричества в частном доме должен быть только бронированный.

Металлическая труба для проводки не должна быть сплошной, так как при ее заполнении грунтовыми водами образовавшийся в сильный мороз лед повредит кабель.

Проводка обязательно нуждается в заземлении. Для этого к броне припаивают отдельный изолированный провод. Второй конец подключают к земле на щитке или нулевой клемме. В случае аварийной ситуации автомат отключит питание.

Выбор правильного кабеля, соблюдение всех требований при его установке, является основой продолжительной и безопасной эксплуатации электрической магистрали.

Способ укладки кабеля в земле

Укладка кабеля в земле

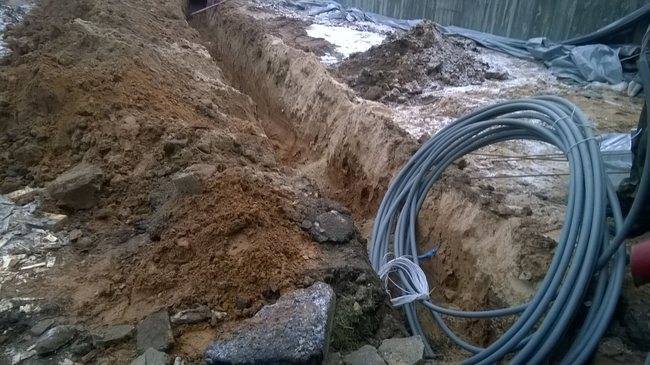

После того, как разработан проект укладки электрокабеля, приступают к земляным работам. Глубина траншеи должна быть 70-80 см, а ширина зависит от того, сколько жил будет уложено в траншею. Расстояние между ними должно быть минимум 10 см. Если траншея готова, необходимо выполнить такие операции.

Извлечь и удалить все, что может повредить изоляцию кабеля и стать причиной перебоев с электричеством: камни, осколки, корни и другие острые предметы.
Разровнять землю на дне и немного утрамбовать.
Дно траншеи засыпать песком толщиной 10 см и слегка разровнять. Допускается использовать обычный песок из карьера, только его необходимо просеять для удаления камней, стекла и т. д.
Песчаную подушку утрамбовать, убирая впадины и возвышенности.
Проверить состояние изоляции кабеля, если обнаружено нарушение целостности — дополнительно заизолировать.
На кабель надеть футляры.
Уложить кабель в траншею с песчаным дном, не натягивая. Кабель должен лежать с легкими изгибами. Волны предохраняют линию от разрыва при вспучивании от мороза или при движении грунтов.
В местах усиленного давления размещают футляры.
Перед тем, как зарыть траншею, смонтированный электрокабель следует проверить на предмет повреждений. Жилы можно прозвонить мультиметром или обычным тестером, проверить заземление. Если изоляция повреждена, придется искать место повреждения и устранять его.
Если параметры в пределах нормы, зарисуйте план прохождения трассы в масштабе с привязкой к окружающим объектам. Обязательно проставьте расстояние от надежного объекта до кабеля. Например, от угла дома или края участка. В случае возникновения необходимости ремонта или замены кабеля, план с размерами облегчит доступ к поврежденному участку.
Уложенный кабель засыпать просеянным песком. Слой не менее 10 см. Сильно утрамбовывать нет необходимости, можно просто уплотнить ногами.
Далее насыпают слой 15-20 см вынутого ранее грунта. По мере засыпки также нужно удалять камни и посторонние предметы

Слой земли также выравнивают и уплотняют.

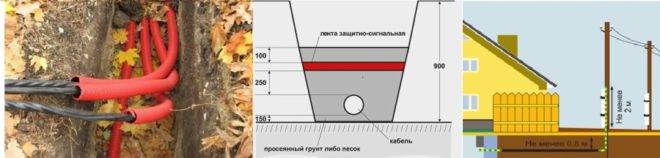

Неглубоко в землю закапывают сигнальную ленту с надписью «осторожно, кабель!». Во время земляных работ она предохранит подземную электропроводку от случайных повреждений.

Лента в траншее с кабелем «Осторожно кабель»

Далее канаву засыпают оставшимся грунтом чуть выше уровня почвы, так как спустя время порода уплотнится и осядет.
Заключительный этап — контроль электрических параметров перед тем, как включить электрокабель в работу.

Получение разрешения на подземный ввод

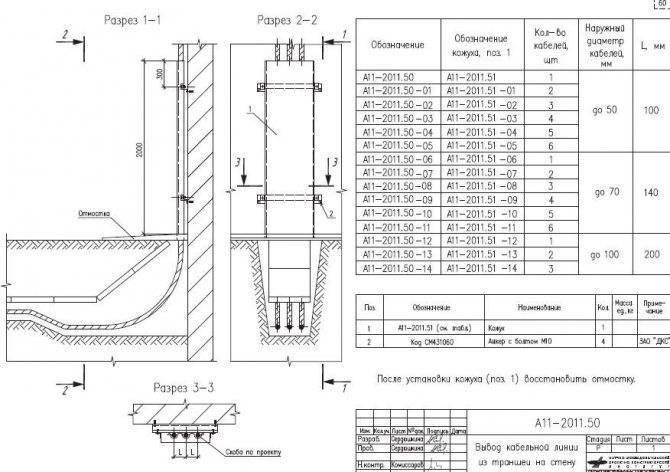

Пример проекта ввода кабеля в дом

Для начала необходимо выполнить проект. Его разработкой должен заниматься специалист. Техническая документация, планы и чертежи должны соответствовать всем правилам и нормам. Проектировщик определяет марку кабеля, производит расчет сечения токопроводящих жил.

Чтобы получить проект, необходимо выполнить ряд технических условий. Для подключения дома к общей линии электропередач потребуется соответствующее разрешение. Например, соглашение на земляные работы оформляет служба, отвечающая за объекты и коммуникации.

Затем проводится трассировка земельного участка. Если в непосредственной близости от прокладываемого кабеля есть какие-либо коммуникации, необходимо пригласить их представителя для согласования позиции траншеи и контроля проводимых работ.

Как ввести в дом?

Существует несколько способов, с помощью которых можно ввести в здание проложенные под землей кабеля. При этом проводить их просто через фундамент недопустимо. Есть несколько методов:

Если в доме есть подвал на ленточном фундаменте необходимо сделать дырку, в которую будет замурован кусок металлической трубы. При этом края трубы должны слегка выступать над уровнем фундамента. В данную трубу будут проведены кабеля, а оставшееся пространство требуется герметизировать.
Установка изогнутой металлической трубы, сквозь которую будут проводиться кабеля. Это необходимо сделать в том месте, где проложенный под землей кабель подходит к дому. На необходимой высоте провести провода в дом через стену

Особое внимание следует обратить на радиус изгиба – изгибы под углом в 90 градусов являются недопустимыми.
В случае свайного фундамента этот процесс значительно упрощается. Так, траншею следует тянуть к месту ввода, а в полу дома требуется сделать небольшое отверстие, с помощью которого и будет введена питающая линия.
С мелкозаглубленным фундаментом понадобится проводить трассу под ним

Для этого следует проложить металлическую трубу, в которой будет проведен кабель.

Прокладка кабеля под землей – очень ответственная и непростая задача, в которой важно обратить внимание на множество мелочей, при этом не повредить изоляцию, так как в таком случае весь процесс придется переделывать с нуля

Защита кабелей в земле

Приоритетным использованием для прокладки в земле, являются бронированные кабели с защитным внешним покровом от воздействия химии почв. Их можно прокладывать в оборудованной траншее без трубной защиты.

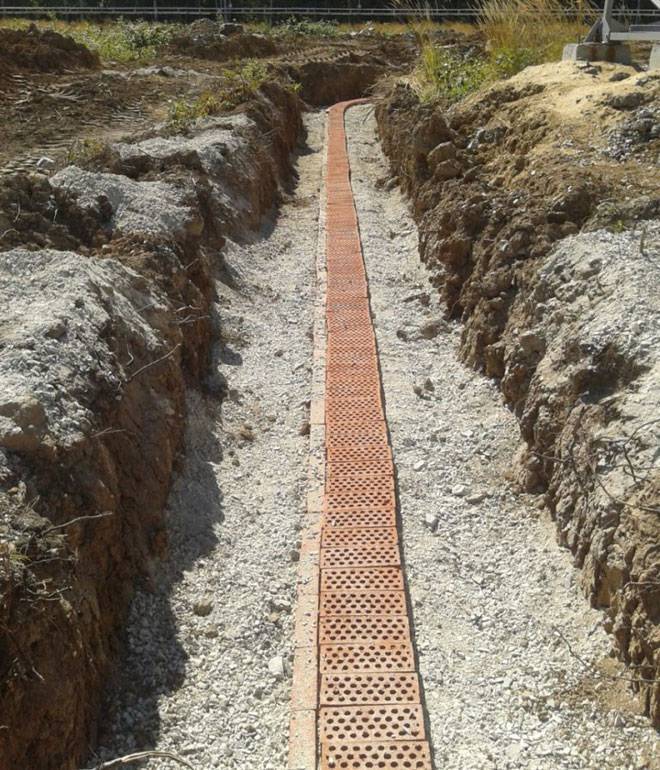

Однако все кабели от 35 кВ, должны быть защищены 5-ти сантиметровыми бетонными плитами на всем протяжении линии. При напряжении линии до 25 кВ, бетонные плиты можно заменить на один слой кирпича (красного, полнотелого), уложенного поперек линии. Бронированные кабельные линии до 1 кВ, не требуют дополнительной защиты в виде плит или кирпича.

Небронированные кабели могут использоваться для прокладки кабельных линий при следующих условиях монтажа:

Небронированный кабель не требует дополнительной защиты трубами, если глубина его залегания выше 2 метров и траншея оборудована по правилам, а именно. На дне траншеи устроена песчаная подушка, засыпаны кабели мелкой землей без мусора.

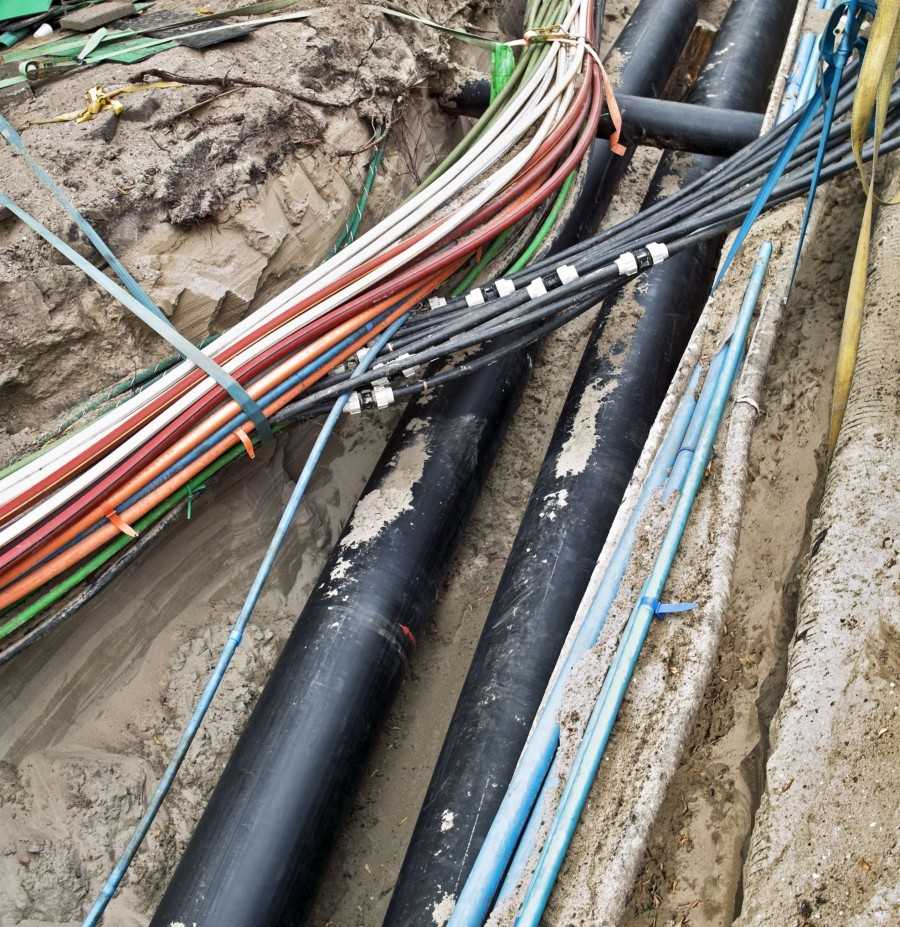

Во всех остальных случаях небронированный кабель должен защищаться. По нормативам защита осуществляется стальными уголками, коробами, трубами. По практике прогрессивного строительства для защиты кабеля в земле используются пластиковые трубы низкого давления. Они удобны в работе, надежны в эксплуатации и обслуживании.

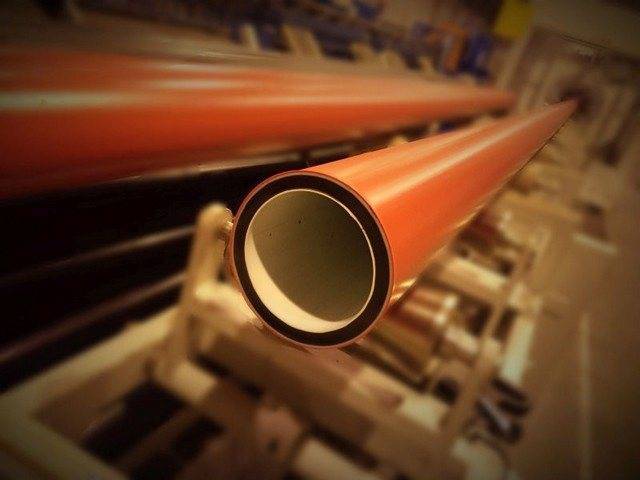

Популярным брендом технических пластиковых труб является компания ПротекторФлекс. Изготовленные из термстойкой полимерной композиции они великолепно выполняют защитные функции для кабелей. Кроме этого труба для кабеля в земле ПротекторФлекс может использоваться в технологии прокладки кабеля горизонтальным направленным бурением.

Перечень и порядок работ

Существует ряд правил прокладки кабеля на участке. В первую очередь нужно сделать план траншей на участке. Пути, по которым будут прокладываться провода, должны располагаться на расстоянии не менее 1,5 м от крупных кустов и деревьев. Если нет возможности обойти дугой такие препятствия, на проблемном участке должна быть уложена металлическая труба. Можно применять и ПНД для прокладки кабеля в земле. Стоит обходить области, подвергающиеся повышенным нагрузкам, в т.ч. места парковки автомобиля, подъезда ассенизаторской машины и т.д.

Если нет возможности обогнуть такие участки, следует использовать специальные защитные футляры. При планировании прокладки кабеля в траншеи нужно учитывать, что он должен располагаться не менее чем в 60 см от фундамента.

При рытье канавы глубина траншеи должна соответствовать нормативам. Рекомендованная глубина заложения составляет 70 см. При необходимости можно уменьшить глубину прокладки. Ширина траншеи для прокладки составляет около 20-30 см.

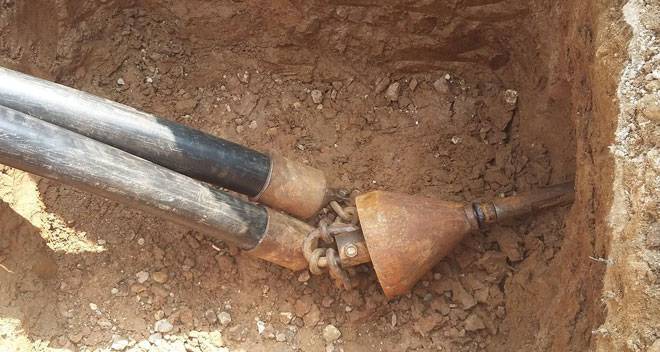

Когда встает вопрос, как проложить кабель под землей на большом участке, могут применяться более технологичные способы рытья траншеи, т.к. использование лопаты в этом случае крайне трудозатратно. В этом случае может быть рекомендована бестраншейная прокладка кабеля. При этом методе применяется особый механизм, который протягивает провод в защитной трубе под землей без необходимости формирования траншеи.

Разработка трассы

Обычно трасса подземной кладки электрического кабеля от столба к дому начерчена в проекте, поэтому все, что остается владельцу дома – это выполнить все основные указания. Тем не менее, разрабатывая трассу электричества непосредственно на собственном участке, схему необходимо разработать самостоятельно.

Наиболее дешевый и выгодный вариант в этом случае – это прямая линия от одного пункта до другого. Но подобная трасса в реальности практически не встречается, так как чаще всего это обычная ломаная линия. А причиной тому является наличие большинства различных препятствий на территории участка.

Заключение

В статье рассмотрен вопрос: как проложить кабель под землей на дачном участке или территории частного домовладения? Преимущества такого способа подключения малоэтажных построек очевиден! Но этой технологии присуща одна проблема, к которой необходимо отнестись со всей серьезностью! Человек не может видеть, что происходит под землей. Промывка почвы грунтовыми водами, невидимая деятельность кротов, коррозия и сезонные подвижки земляного покрова — все эти факторы способны создать аварийную ситуацию. Поэтому подземная прокладка кабеля выполняется с точными расчетами и исключением факторов, которые способны обесточить ваше домовладение!
