Монтаж тройного устройства

Современные производители предлагают пользователям тройные розетки, оборудованные заземлением. Их монтаж в помещении и увеличивает количество приборов, которые можно подключить к устройству.

Монтаж тройной розетки

По особенностям конструкции тройне розетки можно условно подразделить на такие виды:

  • Внутренние. Используются для монтажа проводки скрытого типа.
  • Внешние. Их конструкция оснащена защитной крышкой. Этот вид устройств отличается высоким уровнем защиты от пропуска электрического тока.
  • Встраиваемые или накладные.

Если говорить о том, как подключить тройную розетку с заземлением, монтажные работы следует начинать с определения места расположения устройства

При этом необходимо обратить внимание на то, что все ее элементы должны быть расположены на одном уровне. Для этого можно использовать строительный уровень

По евростандартам устройство должно находиться на расстоянии 25 – 45 см от уровня пола.

Монтаж подрозетников выполняется в такой же последовательности, как и при установке двойной розетки. Отличие заключается в процессе подключения проводов. Для этого можно использовать параллельную схему. По ней каждый провод, который выходит из щитка, соединяется с 2 проводами из дополнительных жил, которые направляются на 2 и 3 розетки.

Посредством использования отвертки с индикатором нужно определить, где находится фаза, а где ноль. Дальше провода скрутить по схеме. После того, как все провода скручены, установку подрозетников можно считать завершенной.

Для того чтобы избежать ошибки при подключении тройной розетки с заземлением, специалисты рекомендуют соблюдать следующие правила работы:

Перед началом монтажных работ отключить щиток.
Для работы применять только специально предназначенные для этого инструменты и материалы.
Если провод, с которым приходится работать, имеет длину больше необходимо, его необходимо аккуратно скрутить или отрезать.
При возникновении ситуации, когда провод короче, чем нужно, его длину можно увеличить посредством выполнения спаивания, а не скручивания.
При монтаже встраиваемой тройной розетки, нужно обращать особое внимание на такие показатели, как плотность установки и ее изоляцией.
При выборе проводов и необходимого оборудования, лучше отдавать предпочтение тем, которые обладают номинальным показателем мощности силы тока.

Подключение защитного провода и его проверка

Общие правила

Перед тем, как к розетке подключить заземление, вам следует правильно подвести его. Поэтому в нашей статье мы опишем все этапы организации защитного заземления, начиная от вводного щитка и заканчивая подключением к электрооборудованию.

  • Прежде всего, следует помнить, что защитный провод не должен содержать в своей цепи отключающих устройств. Поэтому он монтируется помимо любых автоматов, рубильников и предохранителей.
  • Для обозначения защитного заземления используйте желто-зеленый провод. Это значительно облегчит подключение всех устройств и исключит вопросы, как определить заземление в розетке во время ремонта.
  • Сечение провода защитного заземления должно быть не меньше сечений фазного или нулевого провода.
  • Согласно п.3.247 СНиП 3.05.06-85, последовательное соединение заземляющих проводников запрещено. Каждое новое подключение должно осуществляться своим проводником.

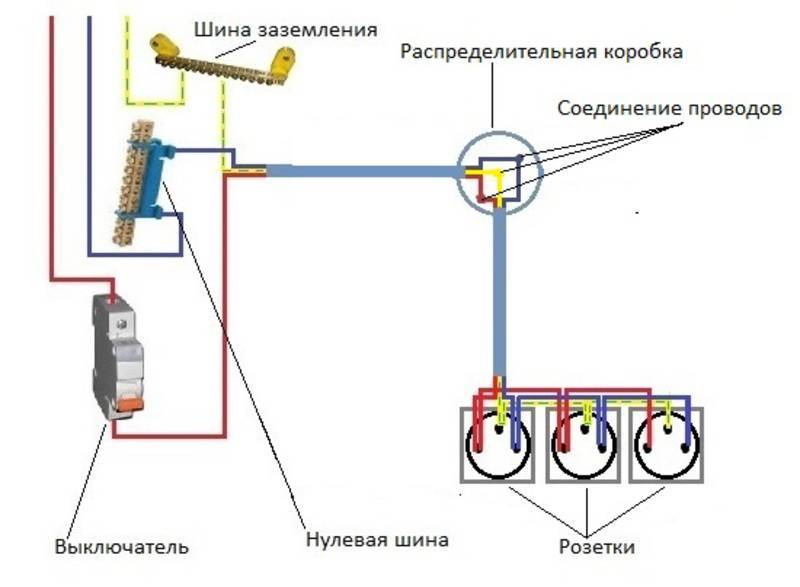

Разводка защитного провода по квартире

Подключение защитного провода к розетке

Если вы не знаете, как подключается заземление к розетке, то следуя нашей пошаговой инструкции, вы без труда выполните эту задачу.

Итак:

  • Прежде всего, снимите напряжение с распределительной коробки, от которой предстоит подключать розетку. Если в этой коробке проходят другие провода, то с них тоже следует снять напряжение. А лучше отключить всю квартиру или дом.

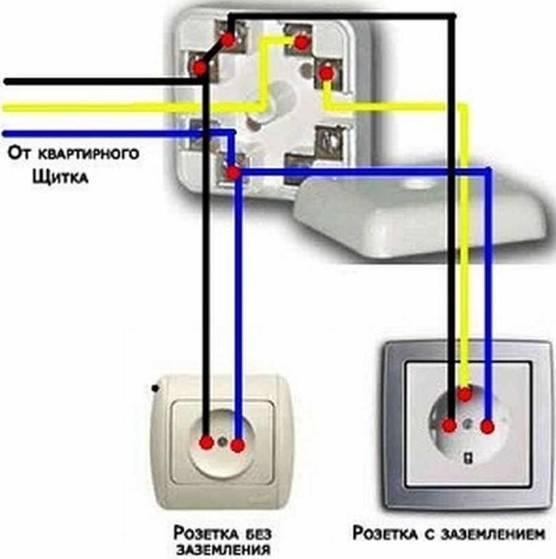

  • Вскройте коробку и определите фазный, нулевой и защитный провода. Если ваша сеть освещения сделана согласно нормам ПУЭ, сделать это будет не сложно по цветам. Если же это не так, то придется побегать с указателем напряжения.

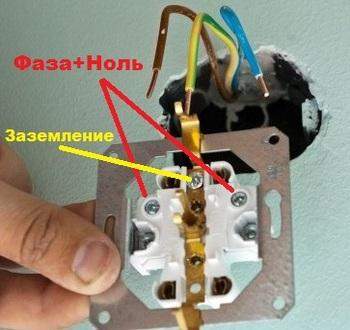

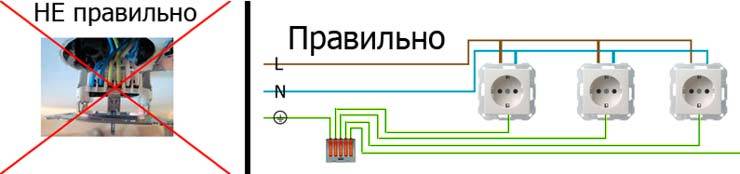

  • Защитный провод подключается к контактам розетки, расположенным отдельно от двух силовых. У розеток разных моделей он может располагаться по-разному, но обычно обозначен знаком заземления или может быть определен визуально.
  • Фазный и нулевой провода подключаем к силовым контактам розетки. Причем, очередность здесь не важна.

Технология установки защиты

Не рекомендуется выполнять операции по отводу тока от ванной собственными руками. Даже мельчайшая ошибка может обернуться ценою в жизнь.

В качестве справки приведем основные нюансы, на которые обращают внимание профессионалы в процессе работы:

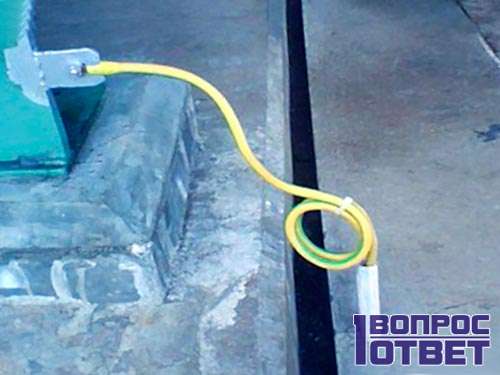

  • В качестве проводки для «земли» могут использоваться как ставшие уже традиционными стальные тросы, так и более современные жилы с винтовыми клеммами;
  • Если в доме установлена чугунная ванна, то монтаж заключается в установке винтов на резервуар и прикреплению к нему заземляющей жилы. Современные модели уже оснащены специальными «отростками», облегчающими работу электрикам;
  • Комплекс работ со стальными модификациями аналогичен;
  • Если ванна изготовлена из диэлектрика (акрил), то это не повод расслабляться. Каркас ее отлично проводит ток. Кроме того, вездесущая вода может быть опаснее любой металлической детали. Производители оснащают сантехническое устройство «лепестком», специально предназначенным для отвода заряда;
  • Работы с джакузи проводятся при повышенном уровне ответственности, поскольку вероятность подхватить электрический удар в ней высока. Электрики применяют в этом случае провода особой мощности.

Михаил Задорнов в одной из своих юморесок отметил забавный случай, приключившийся с ним в российской гостинице. Во время мытья в душе его ударило током. На все претензии с его стороны администрация заявила, что он просто телевизор не выключил. Данный живой пример из жизни наглядно демонстрирует, зачем нужно заземление в жилом помещении.

Зачем нужно заземление в розетке

Видео о функциях заземления в розетках

В данном ролике Алексей Ложкин, покажет на примере, как работает заземление и от чего защищает человека:

Для чего нужно заземление Видео

Чтобы разобраться в том, зачем нужно заземление в доме – придется ознакомиться с его основным назначением. Как уже отмечалось в ранее представленном разделе, заземление служит для защиты человека от опасного потенциала, случайно оказавшегося на корпусе действующего оборудования. С порядком его работы и назначением проще всего ознакомиться на многочисленных примерах, представленных на видеороликах.

Что такое заземление?

Зачем нужен контур заземления

В заключение отметим, что понимание назначения заземления поможет сберечь здоровье работающих с электрооборудованием людей.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Для чего нужно заземление в квартире?

Заземление — это принудительное соединение электроустановок и оборудования с заземляющим устройством. По сути заземление призвано защитить человека (и животных) от опасного воздействия тока при пробое изоляции и подаче напряжения на корпус.

Предположим к розетке, не имеющей заземления, подключена стиральная машинка. При повреждении кабеля с большой вероятностью корпус машинки будет находиться под напряжением. Если человек прикоснется к корпусу, то его ударит током. Прохождение тока длительное время может нанести серьезные травмы или даже привести к летальному исходу.

Но если розетка будет заземлена и само заземление реализовано правильно, при прикосновении к корпусу стиральной машины под напряжением, человек получит удар током минимального значения (около 0,0008 А), который он скорее всего и не почувствует. Ток уйдет по заземляющему проводку в «землю». Поэтому, заземление розеток должно быть в каждом доме.

Типы используемых заземлений

Основными выводами для питания электрической сети в квартире являются фаза и ноль. При этом существуют различные варианты подключения нулевого провода для защитного зануления или только в качестве обратного пути протекания тока. То же относится и к заземляющему PE проводу, который может либо иметь выделенную жилу в общей схеме, быть совмещенным или вообще отсутствовать.

Популярные статьи  Как снимать показания электросчетчика

Все отличия схем подключения оговариваются п.1.7.3 правил ПУЭ, поэтому для начала рассмотрите вариант, которым подключен весь дом и конкретно ваша квартира. Всего их выделяют шесть, но конкретная схема, примененная в вашем доме, закладывался еще на этапе строительства и монтажа электропроводки. Рассмотрите наиболее актуальные схемы электроснабжения для бытовых потребителей.

Система TN-C.

Особенностью системы TN-C является электроснабжение при помощи четырехпроводной схемы, в которой три провода отводятся для фазы, а четвертый выполняет одновременно роль нуля и защиты. Четвертый провод совмещает заземляющий проводник PE и нулевой N, из-за чего он получил название PEN проводника. При подключении заземления в квартире по такой схеме существует серьезная угроза человеческой жизни.

Рис. 1: пример аварийной ситуации в TN-C системе

Посмотрите на рисунок 1, как показано на примере, в случае обрыва совмещенного заземляющего проводника у всех владельцев квартир будет развиваться следующая ситуация:

  • Прекратят работать электроприборы – из-за отсутствия рабочего нуля прервется цепь протекания электротока (исключение составят лишь те приборы, которые питаются фазным напряжением без использования нуля);
  • Сами устройства будут находиться под потенциалом напряжения сети, так как цепь электрических приборов по-прежнему будет оставаться исправной;
  • На корпусе и металлических деталях приборов, заземляющих контактах розеток, в случае их соединения с совмещенной шиной заземления, будет находиться потенциал нулевого провода.

Как видите, применять такую систему для своей квартиры не только не эффективно, но и опасно для вашей жизни. Поэтому не стоит подключать заземление оборудования на один проводник с нулем. Следует отметить, что обеспечить защиту для квартиры посредством установки УЗО в такой системе невозможно, на что указывает п 1.7.80 ПУЭ. Полноценное заземление можно обеспечить только за счет перевода схемы на более современные TN-C-S или TN-S системы.

Система TN-C-S.

На практике схема TN-C-S представляет собой современное развитие предыдущей TN-C системы. Как и предыдущий вариант, в ней от питающей подстанции к потребителю выдается четыре линии, из которых три отведены для фазных проводов, а четвертый под совмещенный PEN проводник. Но, на определенном участке цепи выполняется разрыв PEN жилы, а из нее отдельно выделяется нулевой провод и заземление. Для последнего устанавливается отдельный заземляющий контур в месте раздела, обеспечивающий необходимую величину электрического сопротивления току растекания.

Рис. 2. Принципиальная схема подключения TN-C-S

Посмотрите на рисунок, здесь приведена принципиальная схема TN-C-S. От подстанции к дому проведен совмещенный PEN провод. Далее, возле дома обустраивается собственный контур заземления, от которого в дом заведена шина PE, а совмещенная шина используется только в качестве нулевого вывода. При этом нулевой проводник несет угрозу для оборудования из-за его совмещения до места разделения. Поэтому, чтобы избежать негативных последствий, в него необходимо включать УЗО.

Система TT.

Такая система наиболее распространена в отечественных сетях питания бытовых потребителей. Она характеризуется четырехпроводным электроснабжением, в котором три провода отводятся под фазы, а четвертый под глухозаземленный ноль.

Рис. 3: принципиальная схема подключения TT

Как видите на рисунке, защитное заземление в такой системе отсутствует, поэтому контур организовывается индивидуально для каждого дома или квартиры. После установки такого заземления от электрического щитка в квартире питание ведется трехжильным проводом (фаза, ноль и заземление).

В виду того, что для всех вышеприведенных вариантов отсутствует отдельный защитный проводник, оптимальным способом для каждого потребителя будет организация заземления в квартире самостоятельно. Самым эффективным способом является заземляющий контур, хоть общий, хоть индивидуальный.

Что такое заземление

Зачем нужно заземление в розеткеСоединение проводов для заземления в розетке

Электрический ток — это поток электронов, перемещающихся по проводнику под воздействием магнитного поля, создающего разницу потенциалов. По природе веществ частицы движутся от положительного потенциала (+),  который называется фазой и подается к технике, к отрицательному (-), называемому нулем. Человек, на 70 % состоящий из воды, является идеальным проводником тока. Земля обладает абсолютным нулевым потенциалом. Если имеется отдельная линия и заглубленный контур, она примет на себя как утечку, так и статический заряд, которые пойдут по пути наименьшего сопротивления в обход человеческого тела.

Какую роль играет

Зачем нужно заземление в розеткеВ соответствии с обновленным ГОСТ все частные дома и квартиры должны быть оборудованы заземленными розетками со специальными контактами для провода, принимающего на себя утечки тока в приборах. Многие не придают значения этому решению и напрасно. В бытовых приборах часто отходят или отгорают внутренние провода, прикасаясь после этого к корпусу. Евророзетка с заземлением забирает напряжение с поверхности техники, отводя его по отдельной линии в закопанную в грунте конструкцию. Сопротивление этой линии меньше, чем у человеческого тела. Благодаря этому исключается вероятность несчастных случаев из-за неисправной электропроводки бытовых приборов. Таким образом розетка скрытой проводки с заземлением обеспечивает снижение величины тока утечки до безопасного уровня.

В чем разница между заземлением и занулением

Зачем нужно заземление в розеткеРазница заземления и зануления

Далеко не во всем жилом фонде имеется заземление в розетках. Вместе с тем есть необходимость обезопасить жильцов от поражения током при использовании бытовых приборов, особенно тех, которые оснащены стальным корпусом и установлены во влажных помещениях. Для этого используется зануление — подключение корпуса электрической установки к нулевому проводу. По своему назначению это решение выполняет защитную функцию — предотвращение поражения человека током утечки.

Разница с заземлением заключается в том, что в случае зануления при пробивании тока на корпус происходит короткое замыкание, которое приводит к срабатыванию автоматических устройств, установленных как на линии, так и в самом приборе. Поражение человека исключено изначально, так как сломавшийся прибор будет обесточен еще до момента контакта с ним. Подключать его к сети можно только после устранения неисправности.

Виды розеток с заземлением

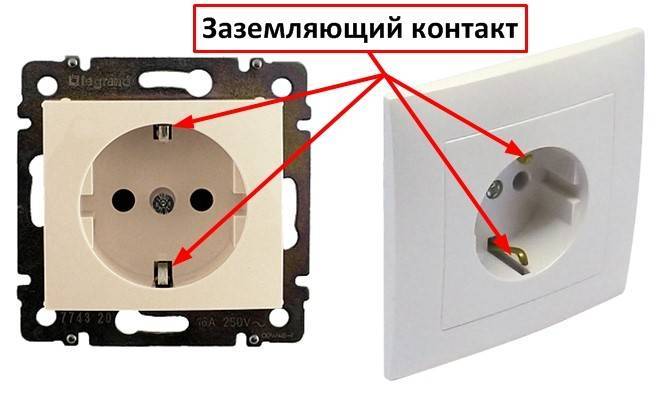

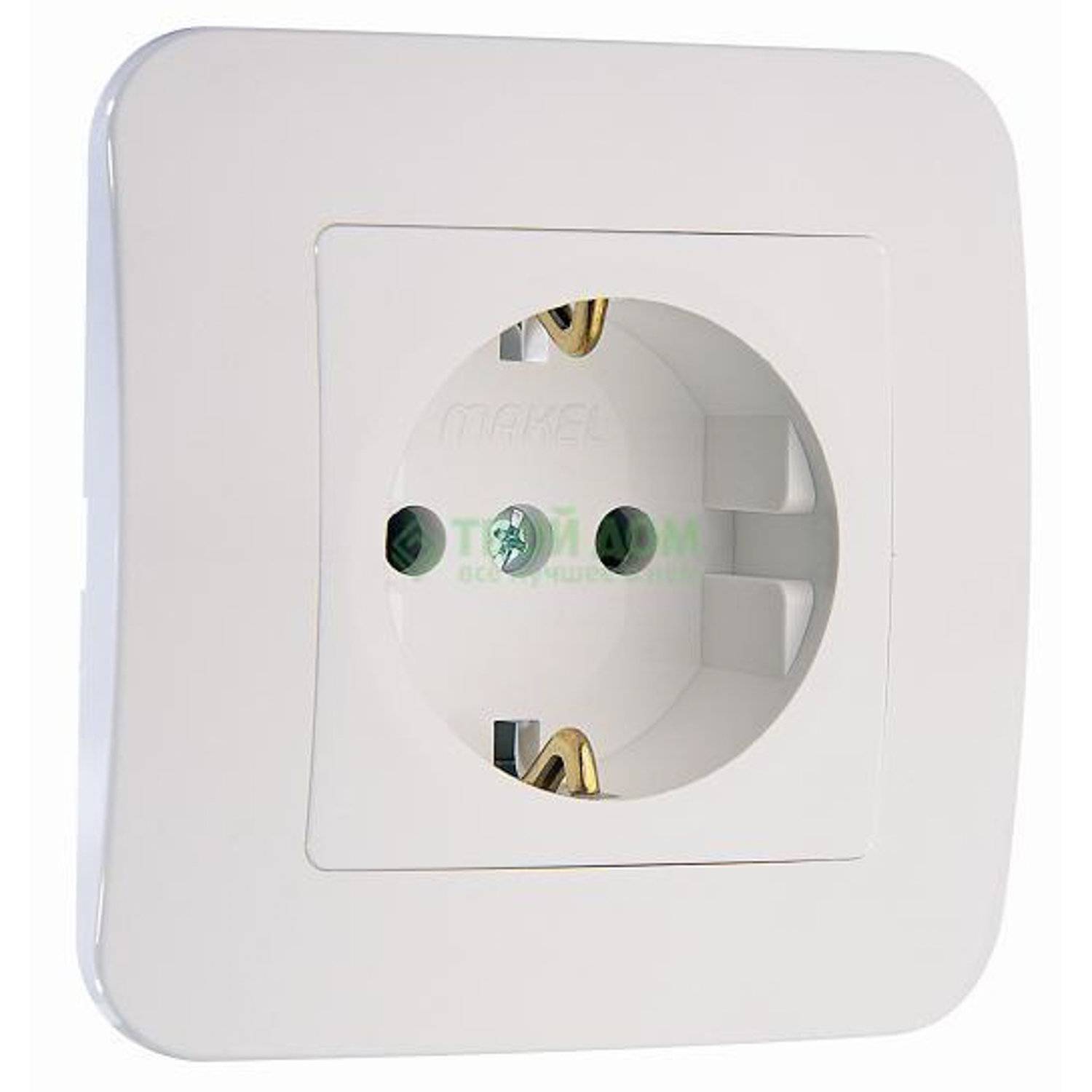

При покупке розеток важно знать, чем отличаются розетки с заземлением и без него. Увидеть отличия можно, если разобрать корпус устройства

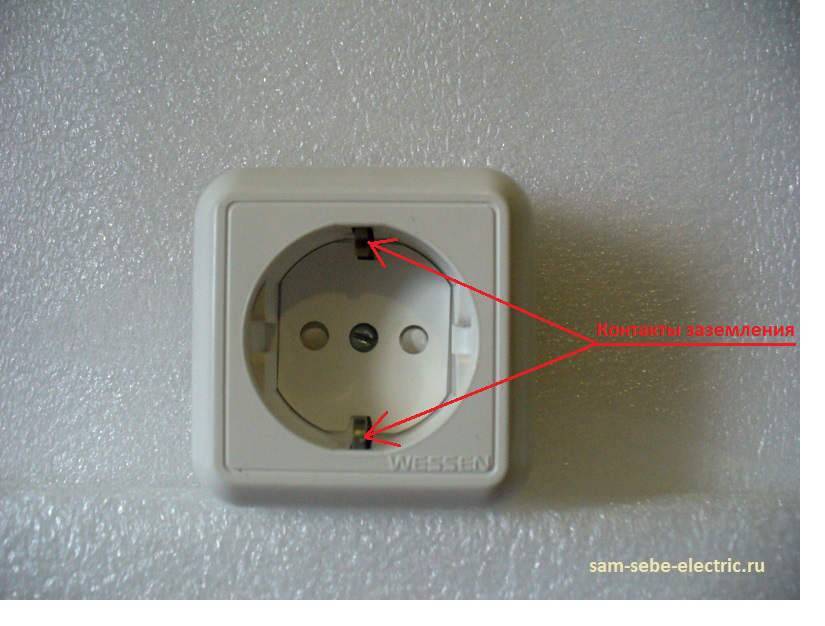

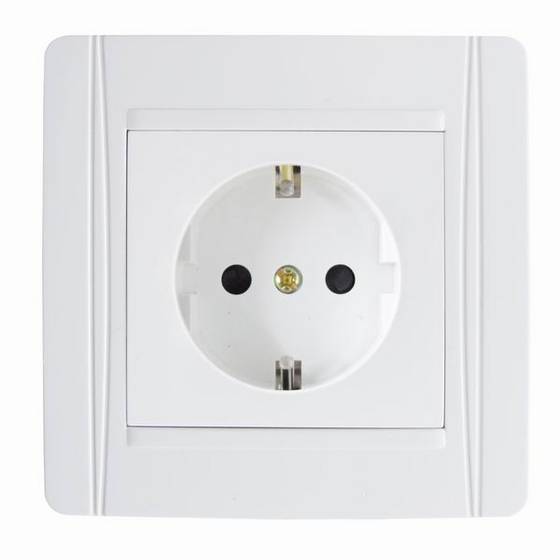

Та, которая имеет заземление, оборудована 3 контактами (боковой, который разделен для нулевого и фазного провода; центральный).

Двойная розетка с заземлением

Отличие также заметно и при визуальном осмотре. Они зависят от производителя устройства:

  • Франция. Их конструкция оборудована специальным вспомогательным штырем.
  • Америка. На них нет боковых отверстий с прорезями.
  • Германия. В их центральной части находится выемка, которая имеет форму овала, оборудованная отверстиями для вилки. По бокам от выемки находятся скобы из металла. Именно эти скобы и отвечают за заземление розетки.

Основная отличительная особенность устройства с заземлением заключается в том, что при включении через нее прибора, в первую очередь с током соприкасаются контакты заземления, а уже после них идут в работу контакты нуля и фазы вилки. Благодаря этому, при наличии повреждения прибора и протечке тока, корпус прибора заземляется до попадания в него электрического тока.

Если планируется монтаж электрических розеток своими силами в домашних условиях, специалисты рекомендуют отдать предпочтение тем, которые рассчитаны на 10А или 16А. Такие устройства обладают способностью выдерживать большую нагрузку от разных видов приборов.

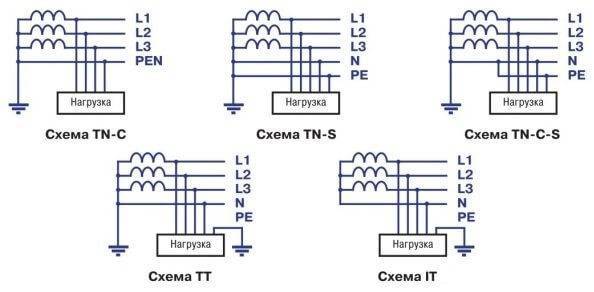

Системы заземления

В соответствии с пунктом 1.7.3 ПУЭ 7 при применении электрооборудования, рассчитанного на напряжение до 1 кВ, применяются способы заземления:

  • TN – ноль источника питания (от подстанции или генератора) глухо соединён с землей;
  • TN-С – TN, где защитный (PE) и рабочий (N) нулевые провода совмещены в одном PEN-проводнике;
  • TN-S – TN, где PE и N нулевые провода разделены на протяжении всей линии от подстанции;
  • TN-C-S – TN, где PE и N разделены на определенном участке цепи, а от подстанции до этого участка они объединены;
  • – ноль от подстанции глухо заземлён, а незащищенные электропроводящие конструкции электрооборудования соединены с заземляющим устройством, не связанным с глухозаземленным нулем от подстанции;
  • – ноль изолирован от земли или соединен с землей через большое сопротивление, а незащищенные металлические конструкции электрооборудования соединены с землей.

Расшифровка символов, первый из которых обозначает положение нуля блока электроснабжения по отношению к земле:

  • Т – заземлённый ноль (нейтраль);
  • I – изолированная нейтраль.
Популярные статьи  как считать показания счетчика электроэнергии

Второй символ – положение незащищенных металлических конструкций по расположению к земле:

  • Т – соединение с землей открытых токопроводящих частей и металлических конструкций, независимо от того, заземлена ли нейтраль от подстанции;
  • N – соединение токопроводящих частей с глухозаземленным нулем блока электроснабжения.

Символы, следующие за N, определяют место соединения рабочего и защитного нулевых проводов с заземлителем у потребителя или разделение нуля еще на подстанции:

  • S – рабочий (N) и защитный (РЕ) нули — это разные, разделенные проводники;
  • С – соединение в едином проводе (PEN) роли нулевых рабочего и защитного проводников.

Зачем нужно заземление в розетке

При занулении нулевые защитные и фазные провода выбираются так, чтобы при пробое изоляции на корпус или нулевой проводник, возникающий ток короткого замыкания обеспечивал отключение автомата защиты или перегорание предохранителя.

Как сделать заземление, когда его нет

Относительно вопроса о том, как сделать заземление в квартире если его совсем нет необходимо отметить следующее. В данной ситуации возможны три варианта действий, а именно:

  1. Использование УЗО.
  2. Монтаж местного контура.
  3. Другие приемы.

Рассмотрим каждый из них более подробно.

Подключение УЗО

Если в квартире заземление не предусмотрено проектом, а обойтись без него совершенно невозможно – допускается применять особые устройства УЗО. Эти приборы реагируют на малейшие утечки тока с корпусов защищаемой аппаратуры и мгновенно отключают поврежденную питающую линию от общей сети 220 В. (фото ниже).

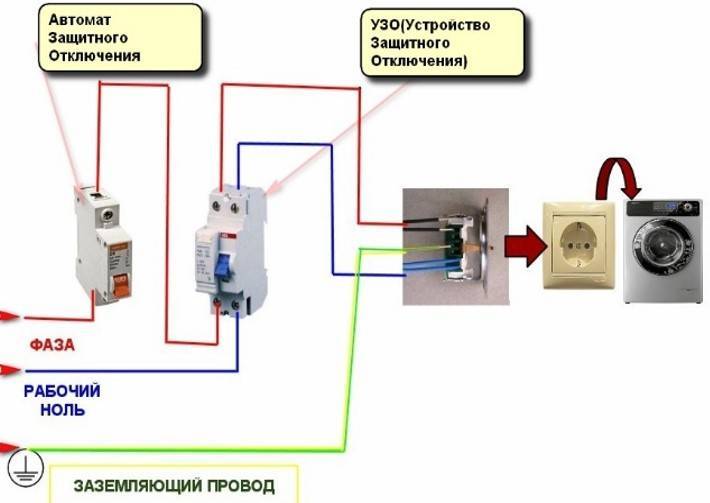

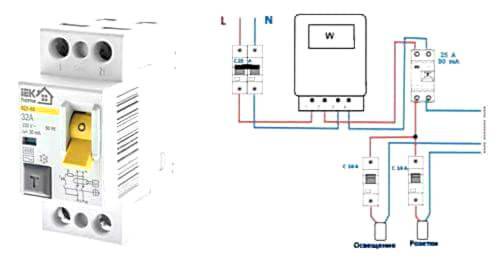

Зачем нужно заземление в розеткеУстройство защитного отключения УЗО. Схема подключения в квартире

Монтаж индивидуального контура

Жильцы панельных зданий нередко договариваются обустроить заземление в квартирах своими руками, для чего потребуется отдельный заземлитель. Для реализации этой идеи от общего щитка в сторону подвала по монтажному стояку пробрасывается медная жила сечением не менее 4 мм кв. Дальнейшие действия выглядят следующим образом:

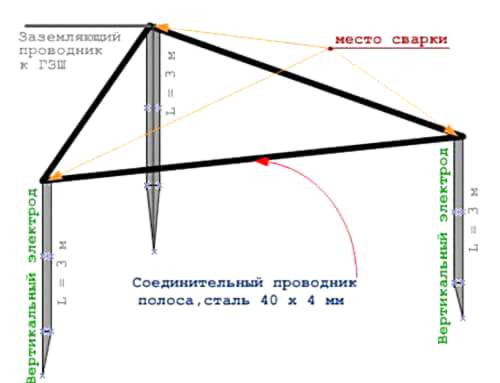

  1. Рядом с подъездом обустраивается конструкция, форма и состав которой приведены на рисунке ниже.
  2. Для ее получения по углам приямка, вырытого в виде правильного треугольника, вбиваются три металлических уголка подходящего сечения.
  3. Затем они свариваются между собой широким металлическими полосами.
  4. По завершении сварки к одному углу треугольной конструкции на болтовое соединение крепится спущенный от подъездного щитка заземляющий медный провод.

Подробней о такой конструкции вы можете прочитать в нашей статье «Контур заземления, что собой представляет и как он работает»

Зачем нужно заземление в розеткеКонтур заземления

Помимо этого потребуется полностью обновить квартирную электропроводку, в которой должен быть третий заземленный провод.

На заключительной стадии работ останется подсоединить к заземляющей пластине щитка третью жилу обновленной электропроводки.

Опасные способы защиты

Отдельные пользователи для обустройства заземления просто соединяют проброшенный заземляющий провод с контактной точкой на батарее центрального отопления. Они рассчитывают на то, что отопительный стояк может служить естественным заземлителем.

Ошибка всех таких «мастеров» заключается в том, что ни один зарытый в землю отвод от труб отопления не гарантирует надежного контакта с ней в пределах допустимой нормы сопротивления (не более 30 Ом).

Важно! Переходное сопротивление зависит от состояния стыков и соединений в трубах, которые с течением времени из-за покрытия ржавчиной плохо проводят ток. В результате этого цепи, обеспечивающей его беспрепятственное стекание в аварийном режиме, не образуется. При этом опасный потенциал с корпуса стиралки с поврежденным фазным проводом переносится через заземляющую жилу на батарею

При этом опасный потенциал с корпуса стиралки с поврежденным фазным проводом переносится через заземляющую жилу на батарею

В результате этого цепи, обеспечивающей его беспрепятственное стекание в аварийном режиме, не образуется. При этом опасный потенциал с корпуса стиралки с поврежденным фазным проводом переносится через заземляющую жилу на батарею.

Этот потенциал не понижается до нуля (как это должно случиться при правильно сделанном заземлении), а имеет значение, близкое к опасной для человека величине. Более того, он передается как на нижние, так и на верхние участки стояка. Таким образом, из-за безграмотно обустроенного заземления можно нанести электрическую травму людям, проживающим в соседней квартире.

Помимо данного способа, небезопасным считается и уже рассмотренное ранее зануление. Его опасность заключается в том, что при случайном обрыве нулевого провода на участке от ТПП до дома, напряжение 220 Вольт будет действовать на корпусах всех без исключения заземленных бытовых приборов.

Как сделать надежное и качественное заземление в собственном доме?

Проведение заземления в частном доме требует ответственного и правильного подхода. Все действия для работ по заземлению могут быть двух типов:

  • Без построения заземляющего контура;
  • С контуром заземления.

Тип заземления без построения контура заземления заключается в том, что качестве заземляющей конструкции может служить обычная стальная труба, которая пролегает в земле или металлические элементы на деревянном столбе. Также используются старые рельсы, опорные металлические сваи. Благодаря свинцовой обмотке силовых кабелей, они не ржавеют.

При таком способе заземления необходимо соблюдать глубину залегания. Она должна быть не менее метра.

Также обязательным условием считается проведения замеров уровня растекания тока. Четыре ома – это максимальное значения для переменного тока в 220 вольт.

Провод, который будет проложен от дома до заземлителя, также должен быть надежным и качественным.

Метод заземления с контуром заключается в том, что начало схемы заземления находится в распределительной шине, с нее и начинаются все подключения.

Контур должен быть выполнен из нескольких элементов, расположенных между собой на определенном расстоянии. Все металлические элементы обязательно должны быть соединены между собой. Для надежной скрепки используется метод сварки.

Для надежного и плотного прилегания к земле металлических элементов заземления, их необходимо вбивать в земле. Не рекомендуется предварительно подготавливать отверстие для них.

Схема подключения может быть нескольких видов: треугольная, круговая или в виде линии. Самой качественной и надежной схемой является треугольная схема. Это связано с тем, что при выведении из строя, поломки одного из элементов, два других будут продолжать надежно производить заземление.

Заземление розеток

Зачем нужно заземление в розетке

Заземлить розетку можно будет после того, как заземляющая конструкция уже готова и подключена к шине в электрическом щитке. Необходимо приобретать евро розетки, у них существует клемма заземления между клемм для фазы и нуля. Если требуется замена проводки на трех жильную, то ее необходимо произвести, так как третий провод нужен для заземления.

Основные ошибки при изготовлении заземляющего контура

Качество и надежность заземляющего контура зависит от многих факторов. Существуют ошибки при осуществлении производства конструкции и крепления:

  • Неправильное крепление;
  • Использование неподходящих материалов для конструкции;
  • Неправильная подготовка стального контура.

Одно из главных условий качественного заземляющего контура, является прочность и надежность скрепления всех элементов контура. Болты, гайки и прочие элементы крепежа не подходят для этих целей. Они могут окислиться, заржаветь, подвергнуться коррозии. В результате этого надежность скрепления может нарушиться, что приведет к расцепке элементов. Лучше всего фиксацию лучше производить с помощью сварочного аппарата.

Выбор материала для конструкции заземления также важен. Металлическая арматура для этого не подходит. Суть ее непригодности состоит в том, что ее поверхность прокалена. Из-за этого нарушается токовое распределение равномерное. Такая поверхность подвержена быстрой коррозии.

Частой ошибкой является тот факт, что некоторые неосведомленные установщики заземляющего контура, красят его краской. Этого делать категорически нельзя. Краска не даст защиты от коррозии, а обеспечит сопротивление и эффект заземления пропадет.

Конструктивные особенности контура заземления

В однофазных и трехфазных электрических сетях схемы контура заземления практически не различаются между собой. В землю закапывается несколько электродов, после чего все сооружение соединяется между собой, какое и становится заземляющим контуром. Сама сборка выполняется в виде треугольника или квадрата.

Иногда электроды можно ставить последовательно, образуя конфигурацию незамкнутого контура. Каждый из вариантов выбирается в зависимости от конкретных условий. Соединения выполняются сваркой или с помощью болтов, а затем через специальный кабель готовая система подключается к распределительному щиту.

Почему не допускается произвольное расположение контура? Правильная установка требует соблюдения определенных правил и технических норм. Например, минимальное расстояние от здания составляет 1-2 метра, а максимальное – не более 10 метров.

Популярные статьи  Принцип действия поляризованного реле

Следует учитывать и глубину, на которой должны залегать электроды. В первую очередь учитываются особенности грунтов, наличие или отсутствие грунтовых вод, и расстояние их от контура. Закладка элементов осуществляется за уровнем промерзания земли. Такая конструкция позволяет создать эффективное заземление ванны в квартире.

Материалом для электродов чаще всего служат стержни, изготовленные из черного металла. Прежде всего, это различные виды металлопроката – уголки, трубы, гладкая арматура, двутавр и т.д. Сложная конфигурация проката не влияет на функциональность всей схемы, выбор следует делать исходя из удобства забивания в землю тех или иных конструкций. Чаще всего используются стальные уголки.

Следует учитывать, что площадь сечения любого проката должна быть не ниже 1,5 см2. Общая схема и количество стержней устанавливаются опытным путем или рассчитываются по специальной методике.

Монтаж розетки с заземлением

Зачем нужно заземление в розетке
Мультиметр Монтаж нужно проводить в обесточенном помещении в защитных перчатках и очках.

Для работы потребуется:

  • мультиметр;
  • отвертка;
  • стальные рейки;
  • плоскогубцы;
  • кусачки;
  • нож;

Как узнать, есть ли заземление в розетке

Зачем нужно заземление в розетке
Желто-зеленый провод говорит о наличии заземления в розетке Установка гнезда с тремя контактами имеет смысл только в том случае, если оно подключено к заземляющему контуру. Определить это можно несколькими способами, которые доступны даже начинающему.

  1. Визуально проверить подключение третьего желто-зеленого провода.
  2. Замерить сопротивление между фазой и землей. Если оно есть, подключение в наличии.
  3. Подсоединить провода от лампы в патроне. Ее горение является свидетельством целостности линии и исправности контура.

Косвенными признаками отсутствия заземления является треск в динамиках и слабые удары током от работающих приборов со стальным корпусом.

Установка накладного варианта

Зачем нужно заземление в розетке

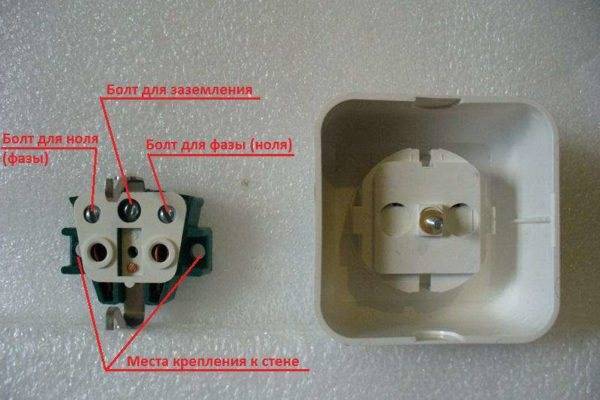

Накладная розетка с заземлением Накладные точки устанавливаются на стенах из массива древесины, гипсокартона и фанеры.

Последовательность действий следующая:

  1. Наметить место крепления гнезда и кабеля.
  2. Подвести провода.
  3. Разобрать корпус устройства, ослабить болты.

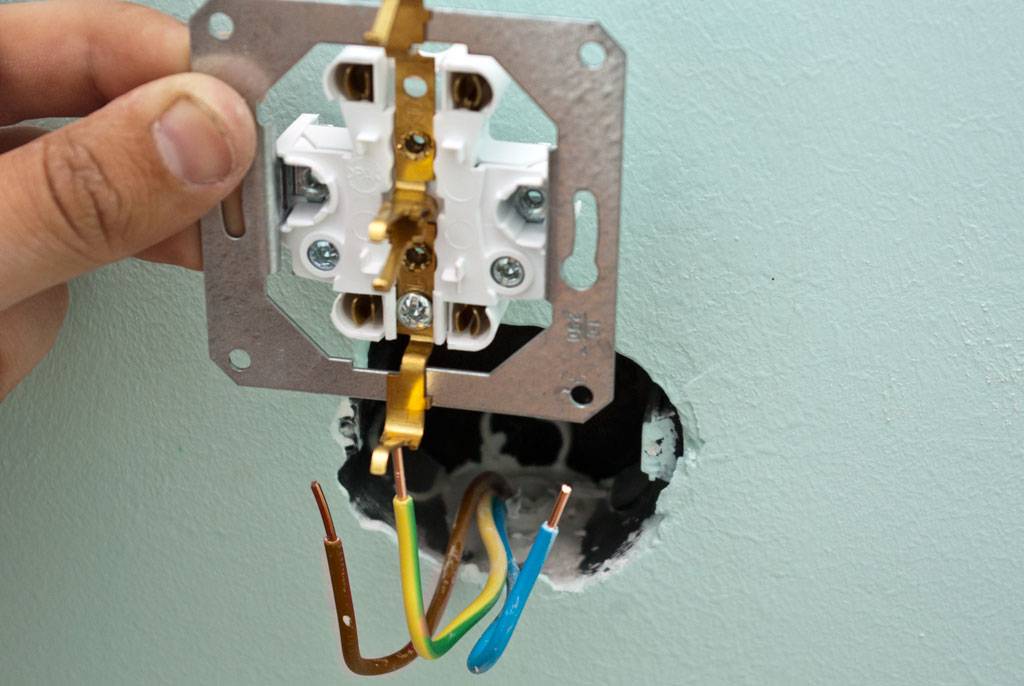

  4. Зачистить и подсоединить жилы к контактам.
  5. Прикрутить основание к поверхности.
  6. Собрать розетку, проверить прочность ее фиксации.

Подключение внутреннего варианта

Зачем нужно заземление в розетке

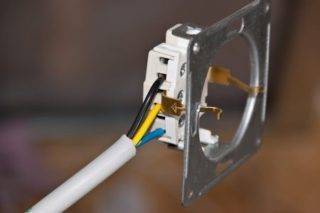

Правильное подключение внутренней розетки Перед тем как подключить трехжильный кабель с заземлением к розетке, нужно проверить его целостность. Он не должен иметь внешних повреждений, заломов и оплавленных участков.

Работа выполняется в таком порядке:

  1. Провести разметку.
  2. Сделать штробы и отверстие для монтажной коробки.
  3. Убрать из проемов пыль и крошку, обработать стенки грунтовкой.
  4. Проложить кабель, выведя его из отверстия на 15-20 см.
  5. Замуровать монтажную коробку. Ставить ее нужно на одном уровне со стеной.
  6. Подключить жилы к контактам.
  7. Зафиксировать устройство с помощью шурупов и раздвижных лапок.

После этого можно подавать электричество в помещение.

Подключение проводов

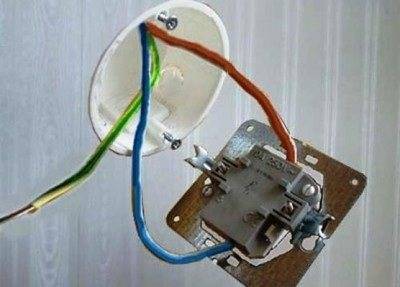

От правильности подключения проводов зависит стабильность работы прибора. Следует помнить, что медь имеет свойство со временем окисляться, что снижает качество контактов. Чтобы этого избежать, освобожденные от изоляции на 10 мм концы жил пропаиваются. После этого их нужно вставить в отверстия до упора и максимально туго прижать болтами. Надежность фиксации проверяется путем легкого потягивания за провода.

Проверка правильности подключения

После проведения монтажа и перед подачей электричества необходимо проверить правильность подключения.

Эта процедура состоит из контроля таких элементов:

  • монтажная коробка;
  • соответствие проводов и клемм;
  • целостность линии к контуру;
  • прочность крепления корпуса;
  • надежность фиксации крышки.

Двойная розетка

Подключение двойной розетки с заземлением Установка прибора с двумя комплектами разъемов практически ничем не отличается от монтажа одинарных изделий. Контакты соединены в один общий контур, который отводит ток утечки от обоих потребителей, независимо от места их подключения. При этом, следует учитывать, что указанная на крышке сила тока является суммарной для обеих установок.

Отличие состоит только в размере монтажной коробки. В зависимости от конструкции изделия она тоже может быть двойной. Проем изготавливается путем высверливания отверстий или выпиливания прямоугольных проемов в стене. Подключение проводится обычным способом.

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

  1. Контура заземления.
  2. Полосового металла.
  3. Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Контур заземления

Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

  1. Замкнутый в виде равностороннего треугольника.
  2. Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

Готовые комплекты заземления для частного дома

Самостоятельный монтаж позволяет существенно снизить затраты на систему заземления. Однако готовые комплекты позволяют ускорить работы и повысить надежность контура. Можно выделить такие модели:

  1. ZandZ – контур с одним или несколькими электродами из нержавеющей стали. Допускаемое заглубление — до 10 м. Цена зависит от длины штырей. Средняя цена комплекта с пятиметровыми электродами — 23500 рублей.
  2. Galmar – имеет электроды длиной до 30 м. Средняя цена — 41000 рублей.
  3. Elmast. Эта система изготавливается в России и адаптирована к российским условиям эксплуатации. Цена – от 8000 рублей.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Бесколлекторный двигатель
Зачем нужно заземление в розетке
