Заземление своими руками

Контур из черного металлопроката

Электроды для заземляющего контура как правило изготавливают своими руками из стержней черного металла. Для этой задачи неплохо подходит металлопрокат в виде стальной трубы, уголка, гладкой арматуры и двутавра. Фигурное исполнение проката не оказывает влияния на функциональные показатели схемы, поэтому выбирать его следует исходя из того, насколько удобно будет забивать. Как показывает практика, чаще всего обращаются именно к стальному уголку из-за его доступности – такой материал можно найти практически в каждом гараже или на даче.

Впрочем, один из критериев выбора все-таки есть – нужно брать прокат с площадью сечения не меньше 1,5 см2. Количество забиваемых стержней, устройство контура и его схема могут определяться и опытным путем, однако лучше, конечно, провести необходимые расчеты. Самым распространенным способом соединения является треугольник. Такая схема требует забивать стержни-электроды в вершинах треугольника. Для соединения их между собой можно использовать такой же уголок или металлическую полосу.

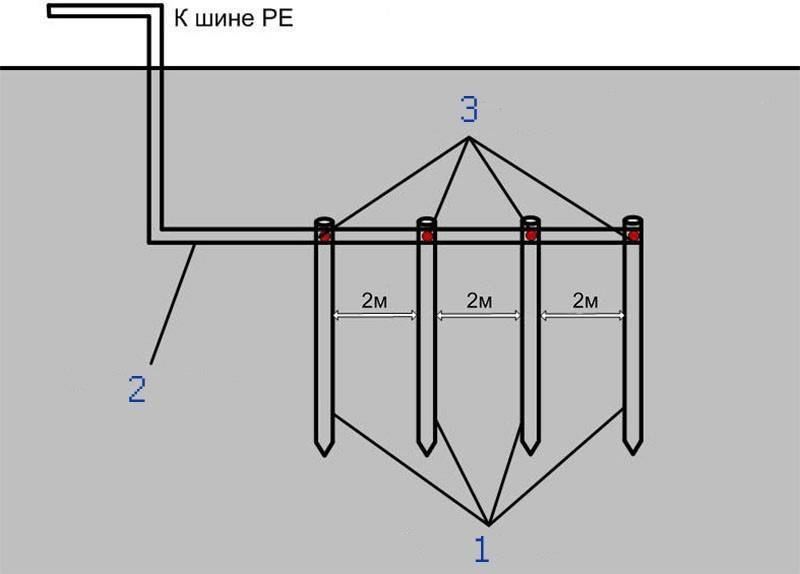

Стержни необходимо располагать между собой на расстоянии от 1,2 м, эта величина также должна выбираться исходя из сопротивления грунта. Приложенная ниже схема позволит вам приблизительно определить, какое сопротивление имеют различные слои грунта, перед тем, как выполнять своими руками монтаж заземления на даче, в загородном или частном доме.

https://youtube.com/watch?v=URTUVANsjWk

Контур заземления в частном доме своими руками

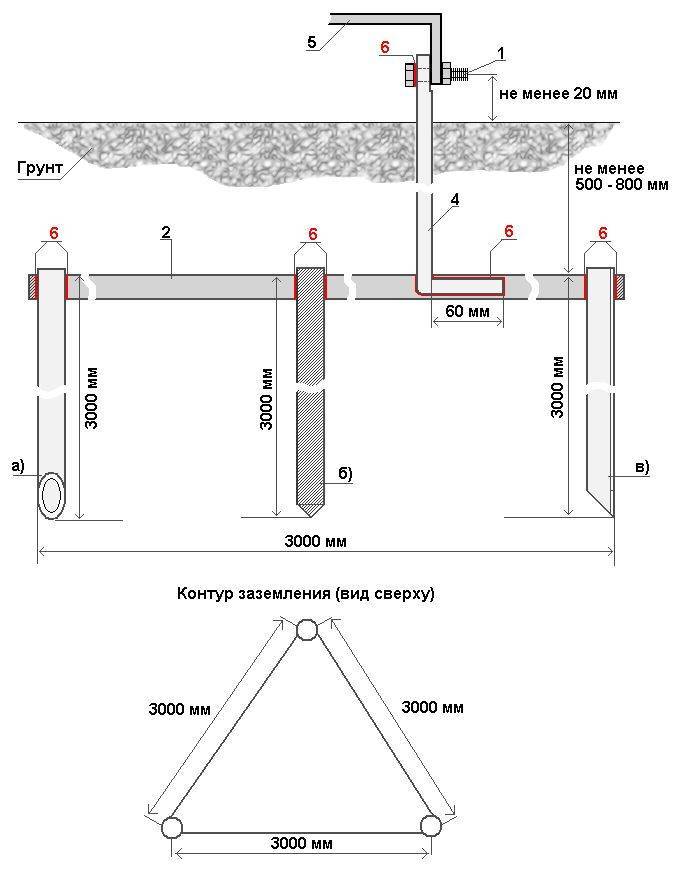

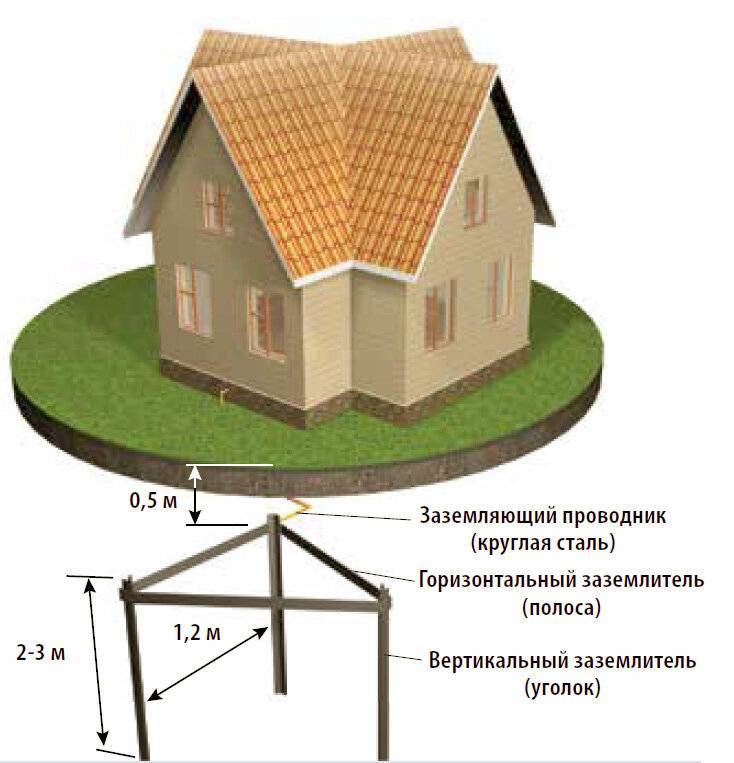

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м). Штыри между собой соединены металлическими полосами — металлосвязью.

От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей, имеющей глубину не менее 50 см.

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см

Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм2). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм2.

Контур заземления ПУЭ нормы

В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по нормам ПУЭ недопустима — только в составе общего кабеля. Это значит, что, если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.

Монтаж заземления

  1. Сначала подготавливаем вертикальные заземлители. Нарезаем их при помощи болгарки в соответствии с расчётными данными. Затем концы штырей стачиваем под конус. Делается это для того, чтобы электрод легче входил в землю.
  2. Затем нарезаем стальную полосу. Длина каждого отрезка должна быть чуть больше стороны треугольника (примерно на 20–30 сантиметров). Концы полос желательно заранее обогнуть плоскогубцами для плотного контакта со штырями при проведении сварочных работ.
  3. Берём подготовленные штыри и забиваем их в вершинах треугольника. Если земля песчаная и электроды легко заходят, то можно обойтись кувалдой. Но если плотность грунта большая или часто попадаются камни, то придётся использовать мощный перфоратор или даже бурить скважины. Стержни забиваем так, чтобы они выступали над основанием траншеи примерно на 20-30 сантиметров.

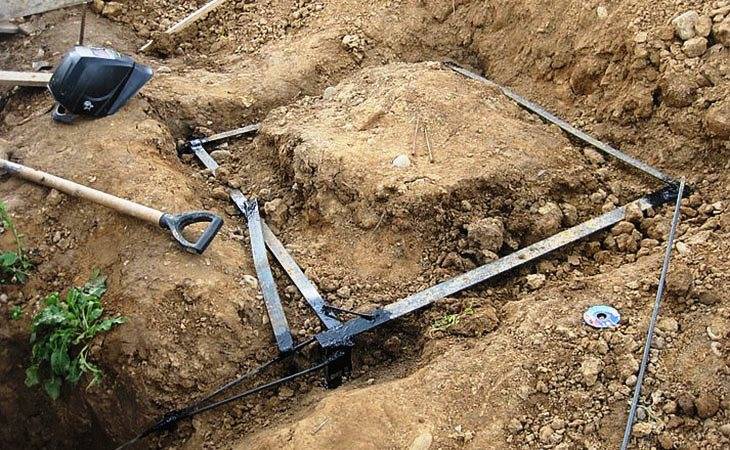

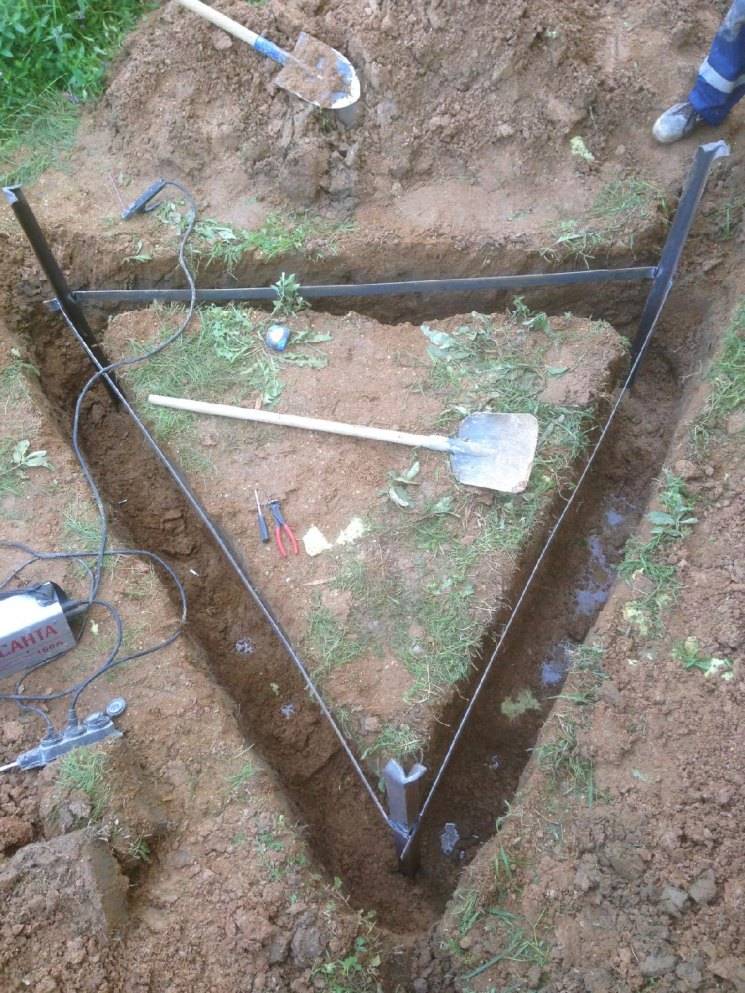

  4. Далее берём металлическую полосу 40×5 миллиметров и прихватываем её сваркой к штырям. В итоге у вас получится контур в виде равностороннего треугольника.
  5. Теперь делаем подвод контура к зданию. Для этого также используем полосу. Её нужно вывести и зафиксировать у стены (по возможности вблизи распределительного щита).
Популярные статьи  Перфоратор Makita HR2470X15

Тестовые работы на работоспособность

После выполнения монтажных работ выполняется обязательная проверка. Для этого к одному концу контура подсоединяется лампочка. Контур сделан правильно, если лампа ярко светит. Также работоспособность проверяется с помощью заводского прибора — мультиметра.

Почему нельзя делать отдельные заземления

Переделывать проводку во всем доме, конечно долго и дорого, но, если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования.

Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

Как сделать модульно штыревое заземление

Каким образом производится весь монтаж? Во-первых, необходимо выкопать небольшой приямок глубиной 0,5м.

Далее накручиваете стартовый наконечник на первый стержень.

После чего, руками пробуем его забить в землю. Для облегчения вхождения в грунт подливайте водички.

При достаточно мягком грунте, поступательными движениями и ударами небольшого молотка, иногда получается целиком загнать первый штырь.

Почему это лучше попробовать сначала сделать вручную? При забивании первого или второго электрода, в этих верхних слоях зачастую попадаются камни. В случае ручной работы, электрод после этого легко вытаскивается наружу и переставляется на новое место.

А вот если вы с самого начала работали перфоратором, то плотность вхождения его в грунт будет таковой, что без раскопки еще на 1м его и вытащить то не получится.

После погружения первого заземлителя накручиваете муфту и вставляете второй прут.

Не забывайте про смазку. Она улучшает токопроводящие свойства и защищает резьбу от коррозии.

Также следите за тем, чтобы приямок постоянно был в воде. Это существенно улучшает вхождение электродов в грунт.

При этом обратите внимание на важный момент! Некоторые недобросовестные электрики таким дешевых способом пытаются обмануть заказчиков. Забивают два, три электрода, обильно смочив приямок соленой водичкой, присыпают место свежей землицей и тут же делают замер

Показатели с таким грунтом первоначально могут быть в идеале

Забивают два, три электрода, обильно смочив приямок соленой водичкой, присыпают место свежей землицей и тут же делают замер. Показатели с таким грунтом первоначально могут быть в идеале.

А вот через несколько дней после просыхания почвы, все резко меняется. Только вы об этом даже не узнаете.

Без специальных измерительных приборов невозможно понять, насколько надежно и качественно сделан контур заземления. Можете только перекреститься и уверовать.

Второй и последующие электроды загоняете в землю ударным перфоратором большой мощности, или отбойным молотком.

Производители заземлений рекомендуют для этого дела инструменты с ударом от 20 Джоулей и выше.

То есть, лучше, чтобы это был не дорогой перфоратор Хилти, а дешевый ноу нэйм китайский отбойник.

Кстати, есть комплекты заземлений, которые забиваются без отбойного молотка, а обычной кувалдой весом более 10кг.

Для этого понадобится специальный нагель, по которому и будут наноситься удары.

Здесь самое главное не сила удара и размер замаха, иначе быстро разобьете посадочное отверстие, а равномерность и поступательность движений.

При работе перфом следите за кривизной направляющей. Из-за сильного изгиба и вибраций, ударная головка нередко ломается!

После углубления очередного штыря делается замер. Там, где преобладает чернозем и суглинок с глиной, показатели всего с одного заземлителя уже могут достигать минимально требуемых 30 Ом. При погружении второго на глубину 3м, вполне реально приблизиться до 10 Ом.

А вот там, где песок, электроды один за одним будут просто улетать вниз, при этом не давая желаемого результата.

Популярные статьи  ремонт вытяжки на кухне

Здесь действует правило – чем тяжелее идет штырь, тем лучше будет сопротивление.

Но это конечно не относится к скальному грунту.

Если загнали почти все штыри из комплекта, а последний зашел наполовину и встал как мертвый, срезайте его болгаркой возле земли, оставив место под сжим.

При плохих результатах сопротивления, придётся отступить расстояние равное глубине уже забитых заземлителей и делать на новом месте второе. После чего соединять два контура горизонтальной шиной.

Зачем несколько заземлителей?

Земля является проводником нелинейным. Значит одним заземлителем обойтись не получится. Земельное сопротивление зависимо от приложенного напряжения и размера контактной площади с заземлителем. Поэтому площади одного заземлителя просто не хватит, чтобы обеспечить надежную защиту. А вот уже между двумя заземлителями, которые разнесены на 1 или 2 метра, возникает потенциальная поверхность, и эффективная площадь контакта в разы возрастает.

Правда, слишком далеко разносить заземлители нельзя — потенциальная поверхность попросту разорвется. И в результате в распоряжении пользователя окажутся только 2 отдельных заземлителя.

Важно

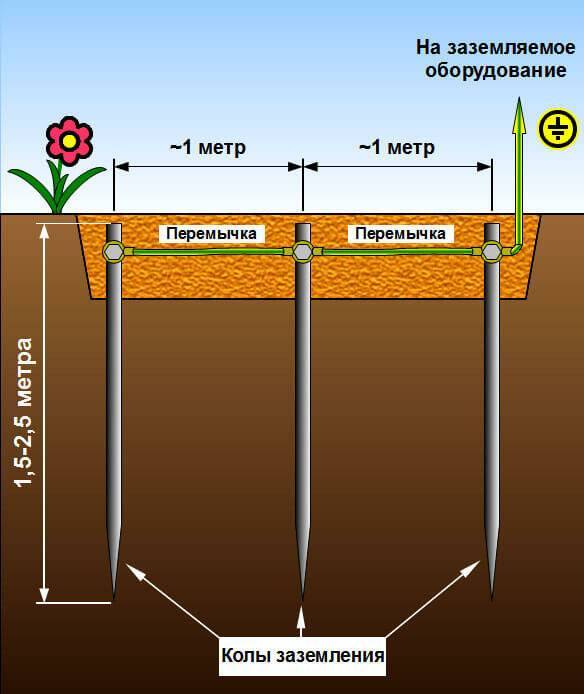

Оптимальное расстояние между парой заземлителей в рыхлом грунте равно 1,2 м.

Устройство заземления

Схемы контура заземления

Домашний контур заземления является устройством с внутренней и наружной подсистемами. Две из его трасс соединяются в распредщитке, остальная часть находится на улице. Она представляет собой электроды, скрепленные пластинами из металла и вкопанные в грунт. На главный щиток от конструкции протягивается металлическая шина. Устройство работает по принципу отвода электротока в локальный грунт при касании человека к технике.

Из чего делать заземление

Металлический уголок для заземления

Своими руками можно выполнить заземление из металлических прутов 16 мм в диаметре. Один конец элемента затачивают до острого состояния, а на второй прикрепляют сваркой плоскую площадку.

Также используют металлический уголок с выступами в виде полочек длиной 50 мм, которые быстро забиваются кувалдой в мягкую почву.

Трубы со сплющенным или заваренным в конус краем также подойдут для обустройства защиты. Понадобится проделать отверстия с отступом 50 см от края, чтобы система функционировала в условиях пересохшего грунта. Для восстановления работы в элементы заливают раствор соли с водой. Недостаток технологии – необходимость выкапывания или бурения скважины.

Модульно-штыревое заземление

Конструкция представляет собой стальные штыри длиной 1,5 м с медным покрытием. Готовый комплект модульно-штыревого заземления для дома и дачи соединяется муфтами. Вертикальные и горизонтальные элементы скрепляются латунным зажимом.

Сборка и монтаж осуществляются последовательно:

  1. Штырь обрабатывается антикоррозийным средством.
  2. На верхнюю часть устанавливается насадка-наконечник для удобства работы с вибромолотком.
  3. На второй конец прута надевается заостренный наконечник и покрывается антикоррозийным средством.
  4. Наверх штыря надевается плоская площадка.
  5. Выкапывается углубление в грунте.
  6. Набор для заземления в сборке помещается в яму и ввинчивается на максимальную глубину.
  7. Вибромолотом конструкцию погружают в почву, оставляя 20 см для присоединения другого стержня.

Готовый модульный прибор занимает небольшую территорию, не требует проведения сварочных работ. Все части конструкции изготавливаются заводским способом, поэтому собираются без усилий.

Контур из черного металла

Заземляющим электродом являются любые стержни из черного металлопроката – стальные уголки, трубы, гладкая арматура, двутавры. Оптимальное сечение металла для эксплуатации на протяжении 20-30 лет – не меньше 1,5 см2.

Популярный вариант, по которому может делаться защитный контур – в виде треугольника, где электроды являются вершинами. Штыри соединяются полосами из металла, аналогичный элемент протягивается на распределительный щит. В зависимости от сопротивления почвы стержни устанавливаются на расстоянии 1,2 – 3 м.

Глубина забивания штырей

Схема контура заземления

Допускается забивание металлических стержней на глубину:

  • от 80 до 100 см, но не менее 60 см ниже уровня промерзания почвы;
  • от 100 до 200 см при наличии пластичных, подвижных грунтов на участке;
  • с выступом на 1/3 во влажных почвах.

Чего делать нельзя

Неправильное соединение заземляющего провода

Чтобы безопасно заземлять участок и дом, стоит обращать внимание на запреты ПУЭ. Согласно документу нельзя:

  • применять металл с корродированием – существуют риски коротких замыканий;
  • использовать арматуру в качестве заземлителя и проводника – ток разрушает каленый слой и прут быстро ржавеет;
  • прокладывать контур на расстоянии от жилого здания не более 1 м – система будет неэффективной;
  • использовать в качестве контура трубы отопления или подачи воды – система не будет целостной;
  • объединять РЕ-проводник с рабочим нулем за участком разделения – защитный автомат начнет срабатывать постоянно;
  • ставить перемычку на ноль и РЕ-проводник розетки – при разрыве нуля на корпус бытовой техники будет подаваться фаза.
Популярные статьи  Источник энергии солнца

Подробные рекомендации указаны в Правилах устройства электроустановок.

Схемы и расчет заземления

Правильно выполненная заземлительная система должна надежно контактировать с нулевым потенциалом грунта и с минимальным сопротивлением контура. При этом нужно учитывать, что в разных видах грунта сопротивление существенно разнится (смотрите таблицу).

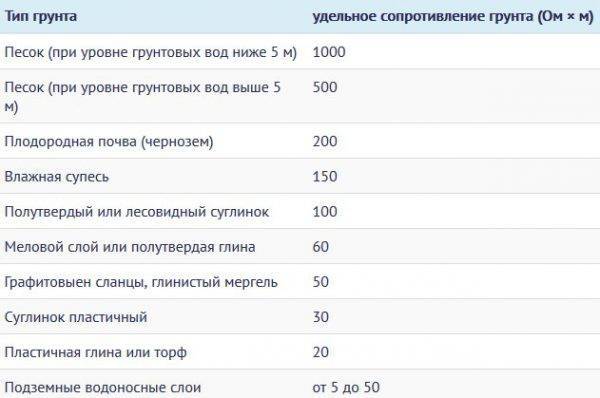

Заземление своими руками

Слои земли с самым маленьким сопротивлением обычно находятся глубоко под землей. Однако просто заглубления электродов бывает недостаточно. Поэтому для получения нужного сопротивления увеличивают количество проводников, дистанцию между ними или площадь контакта с землей. Для улучшения результата используют схемы, показанные на рисунке ниже.

Заземление своими руками

Описание схем:

  1. Схема «А». В данном случае создается замкнутый контур по периметру здания. Не очень глубоко вкопанные штыри соединяют по кольцу с помощью шины. Заземление на даче таким способом выполняется редко, так как требуется значительный объем земляных работ. Кроме того, схема часто нереализуема из-за расположения строений на участке.
  2. Схема «Б». Это наиболее распространенный способ организации заземления для дачного дома. Система включает три или более закопанных на умеренную глубину штыря (электрода), объединенных между собой шиной.
  3. Схема «В». Основана на использовании всего одного электрода, вкопанного на большую глубину. Такая схема применяется даже в подвале строения. Способ достаточно удобен, но не всегда реализуем, если речь идет о каменистой земле. Еще одна сложность — необходимость использования особых электродов, что требует повышенных финансовых затрат.
  4. Схема «Г». Отличается удобством, но создавать такое заземление нужно еще при проектировании дачного дома, а выполнять — во время заливки фундамента. В уже построенном здании постройка такой системы сопряжена с высокими затратами.

Недопустимые схемы заземления

Не рекомендуется использование водопроводных труб и стояков отопления в качестве заземления. Такие трубопроводы часто оказываются сильно окислены или имеют недостаточный контакт с грунтом. Также в трубопроводах нередко имеются пластиковые детали, из-за которых происходит размыкание электрической цепи.

Заземление своими руками

Некоторые домашние мастера, желая удешевить систему заземления, идут таким путем: делают в розетке перемычку между контактами заземления и нуля. Такое решение может привести к неприятностям, поскольку если где-либо на участке цепи произойдет перефазовка или появится некачественный контакт рабочего нуля, на корпусе возникнет напряжение.

Ошибки и стоимость

  1. Самой распространенной ошибкой является малое расстояние между электродами. Ни в коем случае нельзя допускать, чтобы оно было меньше 1,5 метра. Это связано с тем, что сила тока уменьшается по мере удаления от электрода, если в почве нет заряда. Если же поля от 2 электродов пересекутся, то процесс рассеивания значительно ухудшится и время, через которое УЗО обесточит сеть, увеличится.
  2. Второй по распространенности ошибкой является экономия на электродах. Их делают 3 или 6, независимо от типа почвы и уровня залегания вод. Где-то этого хватает, а где-то может и не хватить. Как и в прошлом случае, падает скорость рассеивания заряда и увеличение срабатывания автоматики.
  3. Третья по популярности, но не по значимости ошибка состоит в том, что не ставят УЗО. Надеясь, что заземление спасает, защитную автоматику не монтируют. Такой подход может привести к гигантским утечкам тока, нагреву проводов и как следствие, пожару. Только в комплексе они могут обеспечить полноценную защиту, и недопустим монтаж одного без другого.

Основные расходы при монтаже заземления своими руками, это металл. Закупка арматуры и металлических полос, в зависимости от размера контура и региона, обходится от 3 до 10 тысяч руб. Отдельно покупается лист из нержавеющей стали, нарезается на короткие полосы и сваривается в одну. Его цена колеблется от 2, до 4 тысяч руб., в зависимости от толщины.

Соответственно, минимальные расходы на создание контура заземления около пяти тысяч, максимальные могут составить десять и даже больше.

Несмотря на кажущуюся сложность, процесс изготовления заземления прост. Разобрав все этапы подробно, и рассмотрев все основные моменты, можно убедиться, что сделать его может любой. Достаточно умелый хозяин справится без привлечения посторонних лиц и наемных рабочих.
