Как сделать заземление в квартире если его нет

Схема подключения УЗО без заземления

Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.

В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.

С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.

Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.

Подключение УЗО без заземления

Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.

Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.

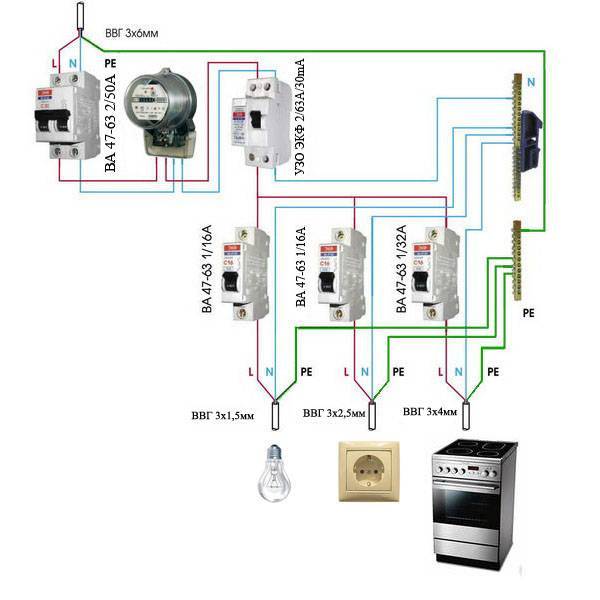

Схема подключения УЗО с защитным заземлением

Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».

Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.

Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.

Подключение УЗО в двухпроводной сети

Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.

Схема подключения одного УЗО без заземления

У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.

Схема подключения нескольких УЗО без заземления

Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.

1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.

2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2 ). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода

При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подытожим сказанное

Розетки без заземления имеют право на существование, но только в случае отсутствия контура. Это касается домов старой постройки и частных секторов. Если же в домашней силовой сети присутствует третий, желто-зеленый провод, не стоит его игнорировать. Лучше приобрести и подключить розетку, оборудованную скобой заземления. Не стоит исходить из того, что планируется подключение техники, вилка которой не оборудована соответствующим контактом – все может поменяться. Ведь не имеет смысла переделывать несколько раз, когда можно смонтировать то, что подойдет для питания любого бытового прибора.

Популярные статьи  Заземление на даче

Источник

Заземление ванны и бытовых электроприборов

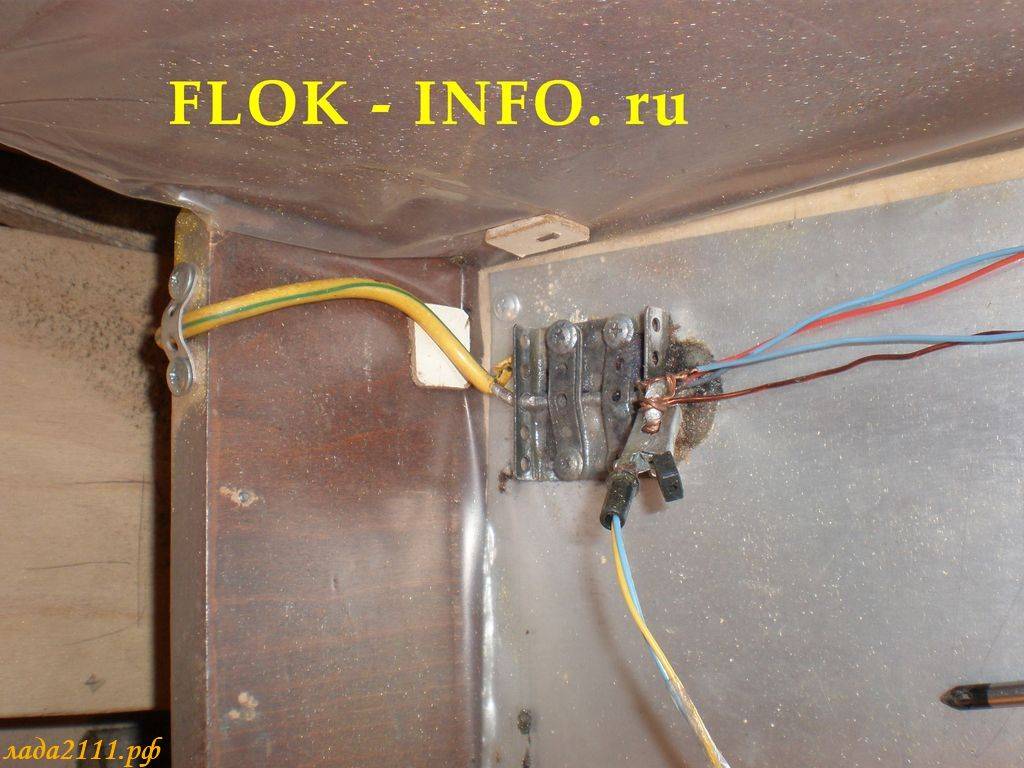

Для защиты от поражения электричеством при использовании ванны необходимо прикрепить к ней многожильный провод с сечением 6 мм2, другой конец его подсоединяют к шине заземления домашнего электросчетчика. Для этих целей на ванных последнего поколения имеется контактный разъем в виде отогнутого лепестка.

Чтобы защитить от напряжения чугунную ванну старого типа, на ножке необходимо просверлить отверстие, закрепить болтовым соединением небольшую металлическую пластину (заземляющую перемычку), куда и подсоединить защитный провод.

Акриловая ванна устанавливается в металлический каркас, и в целях электрозащиты заземляющий проводник крепится на этом каркасе. Чтобы обезопасить себя во время водных процедур в ванне с массажным эффектом, ее необходимо подключать к отдельной розетке, расположенной на расстоянии в 0,7 метра от ванны и на высоте 0,5 метра от пола.

Розетка обязательно оборудуется защитным кабелем, который имеет подключение к электрическому щитку через защитную шину. Нелишним будет установить и дополнительное защитное устройство.

Параллельно с ванной в защите от опасной токопроводности нуждаются и бытовые электрические устройства (стиральная машина, водонагреватель, электросушилка, варочная плита, духовой шкаф). Для каждого из этих агрегатов необходимо разместить индивидуальные разъемы с подключением к защитной шине электросчетчика.

При эксплуатации бытовых устройств нужно всегда следить за состоянием их электропровода. Защитой от вероятного удара током служат и устройства ЗО, размещенные в корпусе электросчетчика жилища.

Как сделать заземление в квартире правильно и избежать трагедии, расскажем далее.

Как сделать заземление в квартире если его нет

Как сделать заземление в квартире если его нет

Наконец, добрались до сути статьи, но зато сейчас, надеюсь, всё будет понятно. Есть три варианта развития событий:

Правильный способ, выполненный с соблюдением всех требований ПЭУ. Первое что нужно сделать, достоверно узнать какой тип заземления применяется в конкретном доме. Для этого достаточно взглянуть в этажный щиток или переговорить с электриком, обслуживающим ваш дом. Если вы живёте в многоэтажном, многоквартирном доме в котором используется TN-C, то разумнее дождаться капремонта общедомовой электросети, модернизации старой системы в систему TN-C-S и только после этого или во время проведения “глобальной” реконструкции произвести замену двухжильной проводки внутриквартирной сети на трёхжильную.

Минимальная глубина

Если в доме пять и меньше этажей то можно, при наличии желания и некоторых материальных средств, создать для одной или группы квартир заземление типа TT, т. е. сделать отдельный заземляющий контур электрически независимый от N источника. О том как, и из чего правильно сделать, читайте в “Правилах устройства электроустановок”, издание 7, лучшего объяснения не найти.

Недостатком, а скорее особенностью такой схемы, является наличие двух последовательно соединенных УЗО в каждой отдельной цепи. Первого, общего, реагирующего на ток утечки 100-300 мА и УЗО для каждого отдельного потребителя или их групп, рассчитанные на ток утечки 10-30 мА.

Отсутствие заземления не означает исключения других способов обеспечения электробезопасности. ПЭУ в пункте 1.7.80. хоть и с некоторыми оговорками допускает применение УЗО.

Неправильный способ с возможными проблемами для членов вашей семьи и только вашей бытовой техники. Всегда есть соблазн, не дожидаясь ремонта сделать защитный проводник для одной квартиры. Прикрутить к этажной шине PEN свой провод PE, протянуть его в квартиру, кинуть трёхжильный провод и всё, проблема решена. Подскажу ещё способ “быстрого решения”. Можно просто, сделать перемычку в электророзетке между N и PE.

На самом деле, подобные переделки только усугубляют проблему электробезопасности и сохранения работоспособности бытовой техники. При возникновении нештатной ситуации (обрыве нуля, изменении схемы подключения), они ничего и никого не защитят, а главное, вы не сможете предъявить материальный иск, потому что не имели права изменять существующую систему.

Ещё один неправильный способ, но уже с вероятными рисками для здоровья не только ваших домашних, но и ближайших соседей. К моему удивлению, ПЭУ допускает использование водопроводной арматуры в качестве естественного заземлителя, но сейчас для водопровода по большей части используются полипропиленовые трубы, поэтому допускаю что, ваше так называемое заземление, вполне может заканчиваться в подвале дома или у соседа в кухне.

Ещё хуже, если неуёмная фантазия подскажет использовать в качестве заземления газовую или трубу отопления что категорически запрещено ПЭУ. Последствия могут оказаться самыми печальными, от смерти отдельного человека, до разрушения всего дома.

Если вы решили менять полностью всю проводку у себя дома, то вопрос где взять заземление в квартире, у вас обязательно возникнет. Реконструкция проводки включает в себя замену старых двухжильных проводов на новые трехжильные, с отдельной жилой под заземление.

Как сделать заземление в квартире если его нетЭту жилу необходимо где-то подключить в общем электрощите подъезда. Главное что вы должны помнить — не всегда этот проводник можно подключить безопасно. Прежде всего выясните, что за система заземления у вашего электрощита.

Типы используемых заземлений

Основными выводами для питания электрической сети в квартире являются фаза и ноль. При этом существуют различные варианты подключения нулевого провода для защитного зануления или только в качестве обратного пути протекания тока. То же относится и к заземляющему PE проводу, который может либо иметь выделенную жилу в общей схеме, быть совмещенным или вообще отсутствовать.

Все отличия схем подключения оговариваются п.1.7.3 правил ПУЭ, поэтому для начала рассмотрите вариант, которым подключен весь дом и конкретно ваша квартира. Всего их выделяют шесть, но конкретная схема, примененная в вашем доме, закладывался еще на этапе строительства и монтажа электропроводки. Рассмотрите наиболее актуальные схемы электроснабжения для бытовых потребителей.

Система TN-C.

Особенностью системы TN-C является электроснабжение при помощи четырехпроводной схемы, в которой три провода отводятся для фазы, а четвертый выполняет одновременно роль нуля и защиты. Четвертый провод совмещает заземляющий проводник PE и нулевой N, из-за чего он получил название PEN проводника. При подключении заземления в квартире по такой схеме существует серьезная угроза человеческой жизни.

Рис. 1: пример аварийной ситуации в TN-C системе

Посмотрите на рисунок 1, как показано на примере, в случае обрыва совмещенного заземляющего проводника у всех владельцев квартир будет развиваться следующая ситуация:

  • Прекратят работать электроприборы – из-за отсутствия рабочего нуля прервется цепь протекания электротока (исключение составят лишь те приборы, которые питаются фазным напряжением без использования нуля);
  • Сами устройства будут находиться под потенциалом напряжения сети, так как цепь электрических приборов по-прежнему будет оставаться исправной;
  • На корпусе и металлических деталях приборов, заземляющих контактах розеток, в случае их соединения с совмещенной шиной заземления, будет находиться потенциал нулевого провода.

Как видите, применять такую систему для своей квартиры не только не эффективно, но и опасно для вашей жизни. Поэтому не стоит подключать заземление оборудования на один проводник с нулем. Следует отметить, что обеспечить защиту для квартиры посредством установки УЗО в такой системе невозможно, на что указывает п 1.7.80 ПУЭ. Полноценное заземление можно обеспечить только за счет перевода схемы на более современные TN-C-S или TN-S системы.

Система TN-C-S.

На практике схема TN-C-S представляет собой современное развитие предыдущей TN-C системы. Как и предыдущий вариант, в ней от питающей подстанции к потребителю выдается четыре линии, из которых три отведены для фазных проводов, а четвертый под совмещенный PEN проводник. Но, на определенном участке цепи выполняется разрыв PEN жилы, а из нее отдельно выделяется нулевой провод и заземление. Для последнего устанавливается отдельный заземляющий контур в месте раздела, обеспечивающий необходимую величину электрического сопротивления току растекания.

Популярные статьи  инфракрасный теплый пол под ламинат

Рис. 2. Принципиальная схема подключения TN-C-S

Посмотрите на рисунок, здесь приведена принципиальная схема TN-C-S. От подстанции к дому проведен совмещенный PEN провод. Далее, возле дома обустраивается собственный контур заземления, от которого в дом заведена шина PE, а совмещенная шина используется только в качестве нулевого вывода. При этом нулевой проводник несет угрозу для оборудования из-за его совмещения до места разделения. Поэтому, чтобы избежать негативных последствий, в него необходимо включать УЗО.

Система TT.

Такая система наиболее распространена в отечественных сетях питания бытовых потребителей. Она характеризуется четырехпроводным электроснабжением, в котором три провода отводятся под фазы, а четвертый под глухозаземленный ноль.

Рис. 3: принципиальная схема подключения TT

Как видите на рисунке, защитное заземление в такой системе отсутствует, поэтому контур организовывается индивидуально для каждого дома или квартиры. После установки такого заземления от электрического щитка в квартире питание ведется трехжильным проводом (фаза, ноль и заземление).

В виду того, что для всех вышеприведенных вариантов отсутствует отдельный защитный проводник, оптимальным способом для каждого потребителя будет организация заземления в квартире самостоятельно. Самым эффективным способом является заземляющий контур, хоть общий, хоть индивидуальный.

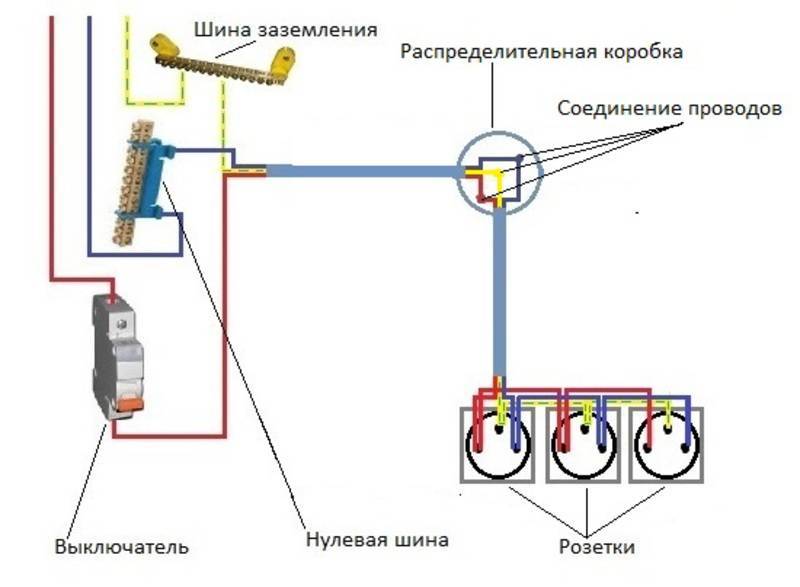

Монтаж розетки с заземляющим проводом

Когда в старом доме выполнялся современный ремонт, специалисты могли провести заземляющий провод, установить розетки, при этом кабель «земля» не был подключен. Нередкими бывают ситуации, когда во всем многоквартирном доме проводится улучшение электропроводки, и тогда кабель может стать востребованным.

Подобная ситуация значительно облегчает работу по монтажу розетки — важно только верно подсоединить все провода, соблюдая схему. Действия должны быть такими:

  1. Обесточить квартиру.
  2. Снять крышку со старой розетки, раскрутить крепления, вытащить рабочую часть устройства.
  3. Прикрутить новое устройство с заземляющим контактом (или закрепить старую, но начав с прикрепления заземления).
  4. Проверить правильность работы заземления индикаторной отверткой.

Как сделать заземление в квартире если его нет

Для чего необходим защитный проводник

Рассмотрим, какие бывают проводники:

  • фазный (L);
  • нулевой рабочий (N), служащий наравне с фазным для передачи тока нагрузки;
  • нулевой защитный (PE), служащий для соединения корпусов подключаемого оборудования с контуром заземления.

Раньше, до ввода новых Правил устройства электроустановок, функции нулевого рабочего и нулевого защитного проводников совмещались в одном – PEN-проводнике, называемым просто «нулевым». На подстанции он соединялся и с контуром заземления, и с выводом нейтрали трансформатора. При необходимости заземлить корпус какого либо электроприбора: бойлера, светильника или распределительного щитка – его соединяли с PEN-проводником. Такое соединение называлось «занулением», а система заземления – TN-C.

Как сделать заземление в квартире если его нетСистема TN-C: 1.Вторичная обмотка трансформатора; 2.Электроприемник; 3.Заземление сети; 4.Заземление потребителя

Но при такой схеме есть серьезный недостаток, влияющий на электробезопасность. Если точка подключения к контуру заземления находится далеко от абонента или связь с ней обрывается, на корпусе может появиться опасный для жизни потенциал. Это связано с неравномерностью распределения нагрузок по фазам трехфазной сети. Наихудший случай произойдет, если PEN будет полностью оборван. При этом к потребителям, подключенным к фазе с минимальной нагрузкой, придет наибольшее напряжение, а при отсутствии нагрузки – 380 В, а напряжение между зануленными корпусами и землей составит 220 В. Прикосновение к ним будет опасно для жизни. Представьте себе, что по каким-то причинам ноль оборвется, когда Вы чистите зубы в ванной, а рядом находится стиральная машина с зануленным корпусом. Водопроводная вода является проводником электрического тока, внутри машины она связана с корпусом, а по системе труб – со смесителем. Ваша жизнь окажется в опасности. Обрывы PEN-проводников происходят, прежде всего, из-за того, что по ним протекает ток нагрузки. Он нагревает контактные соединения, и стоит им немного ослабнуть, как процесс нагрева начинает это соединение разрушать еще больше. В месте контакта появляется оксидная пленка, создающая сопротивление току, который еще больше разогревает соединение и так до полной потери контакта. Для устранения всех этих недостатков служит система TN-S, в которой вместо провода PEN используются два – нулевой рабочий и нулевой защитный. Рабочий служит только для протекания токов нагрузки, а защитный – для соединения корпусов электрооборудования с контуром заземления.

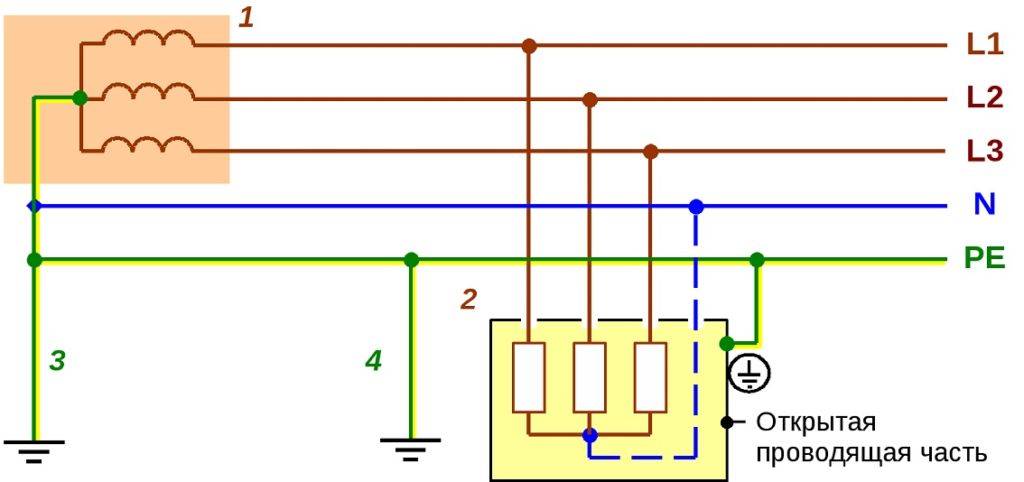

Как сделать заземление в квартире если его нетСистема TN-S: 1.Вторичная обмотка трансформатора; 2.Электроприемник; 3.Заземление сети; 4.Заземление потребителя

Для чего же нужно заземление в розетке? Опасность для жизни представляет фазный проводник. Если внутри электроприбора произошло замыкание, в результате которого потенциал фазы оказался на корпусе, то касание такого корпуса опасно для жизни. Если корпус заземлен, то между ним и контуром потечет ток большой величины. Он вызовет срабатывание защитных устройств (автоматических выключателей или УЗО) и отключение поврежденного участка. Если даже отключения не произойдет, то потенциал на корпусе будет снижен до безопасного для жизни значения.

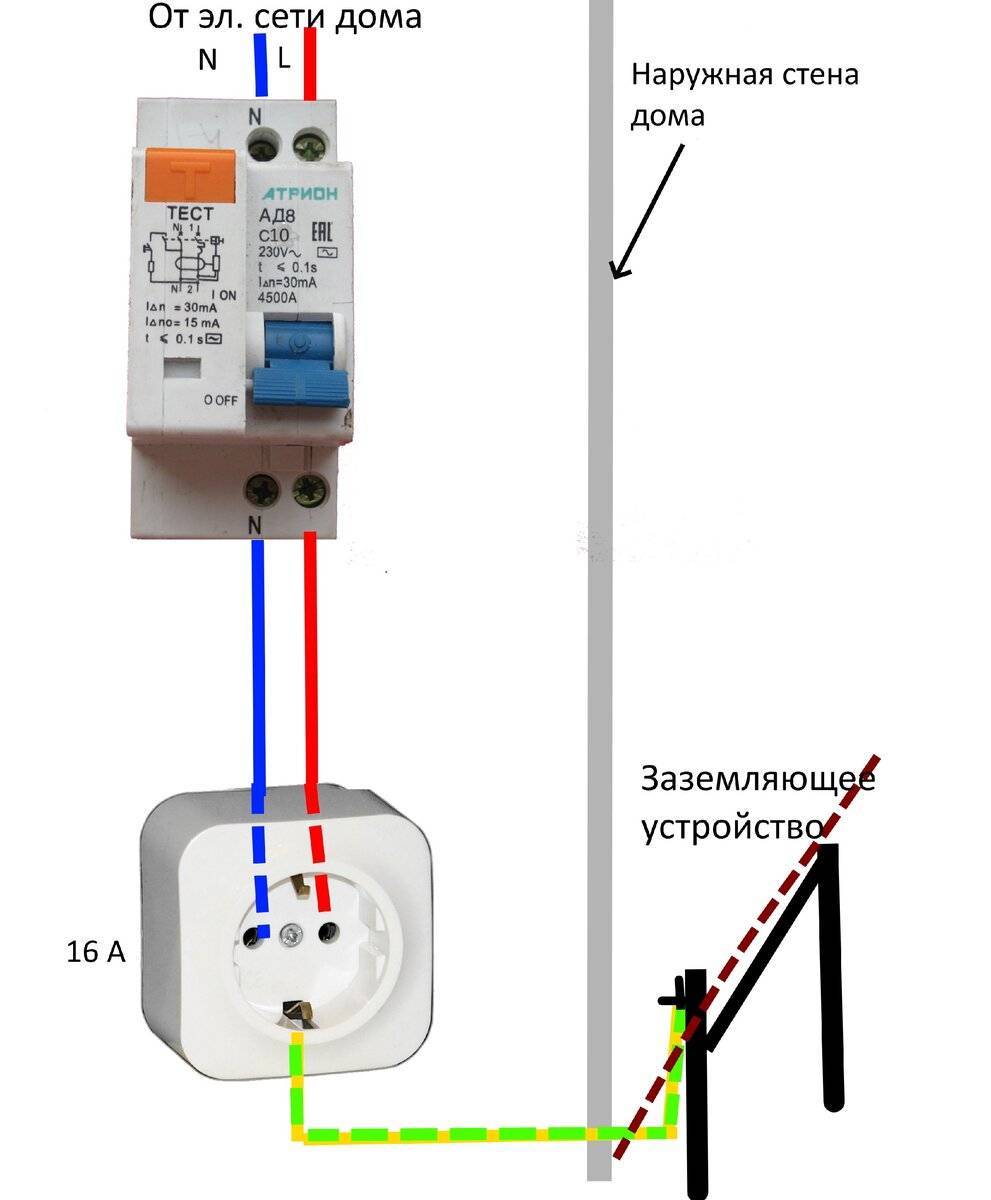

Как заземлить стиральную машину если нет заземления своими руками: все способы

Система заземления включает заземляющий контур с заземляющим проводником и разводку к электроприемникам, в том числе, стиральную машинку в помещении объекта.

Заземляющий контур

При отсутствии главной заземляющей шины, на электрощит можно подать «землю» от заземляющего устройства, собранного собственными руками во дворе дома.

Обеспечит сопротивление растеканию тока в грунте около 30 Ом заземляющий контур, располагаемый не ближе 1,0 м от стены с самой влажной стороны строения:

  • Вырываем траншею в форме равностороннего треугольника с длиной сторон 3 м, глубиной 1м, шириной 50–70 см для заземлителя. Дополнительно роем канавку глубиной 0,8 м от траншеи до электросчетчика для подвода заземляющего проводника.
  • Забиваем в вершины треугольника стальные уголки 40х40х5 мм длиной 3 м, не доходя до дна траншеи 15–20 см.
  • Привариваем сваркой по периметру к торчащим из земли электродам стальные полосы 40х4 мм.
  • Выбранный по длине расстояния до электрощитка стальной прут Ø 10, выступающий в роли заземляющего проводника, привариваем одним концом к заземлителю.
  • На другой конец прута привариваем болт крепления М6 для подключения к шине РЕ электрощитка.
  • Заземляющий проводник укладываем в канавку и вместе с траншеей засыпаем грунтом.

Разводка системы выравнивания потенциалов

Обустройство своими руками системы выравнивания потенциалов в доме или квартире заключается в полной реконструкции питающей сети с заменой 2 жильного провода L, N на 3 жильный аналог. Менее затратный вариант предусматривает проброс от заземляющей шины к электроточкам одного провода РЕ.

Заземление корпуса стирального агрегата

Если модернизация электропроводки с переходом на систему заземления TN-S затягивается, а эксплуатировать стиральную машинку необходимо, можно сделать индивидуальное подключение электроприбора.

Одинарный провод с медной жилой Ø 2,0–2,5 мм соединяем с РЕ земляной шиной электрощитка, далее пробрасываем к розетке, заводим под стакан и соединяем с защитной клеммой.

Для чего служит заземление

В процессе использования бытовой электротехники существует вероятность возникновения на корпусе агрегата опасного напряжения, что может спровоцировать поражение током. Если электрозащиты в доме нет, опасность травмы значительно возрастает. Снизить ее можно, соединив корпус электрического приемника с заземляющим элементом.

Если применять в качестве заземлителя нулевую фазу двухжильной квартирной электропроводки (зануление), в электросхеме обязательно наличие выключателя-автомата. В старых домах такие автоматы были широко распространены. В простонародье их называли пробками. Помните выражение: «Пробки выбило»? При возникновении короткого замыкания в электроцепи автомат срабатывал, и человек избегал травмирующего воздействия тока. Отсутствие защитного контура вполне может стать причиной пожара вследствие превышения допустимой нагрузки на домашнюю электрическую сеть, плохих контактов или установления автоматических выключателей, пропускная способность которых значительно превышает номинальную мощность цепи.

Популярные статьи  Чем отличается заземление от зануления

Таким образом, мы выяснили, что заземление в электросистеме наших жилищ просто жизненно необходимо. И многие хозяева квартир решают этот вопрос самыми разными способами, не подозревая при этом, что действия их не только, мягко говоря, не умные, но и далеко не безопасные.

Этого делать нельзя

В наши дни почти все благоустроенные жилища уже находятся в собственности, и некоторые хозяева старых «хрущевок» и «сталинок» полагают, что вольны делать на своей территории что угодно. При этом как-то забывается, что их квартира является составляющей общего понятия «жилой дом», и все, что находится за пределами их частной собственности, является общедомовым хозяйством.

Системы газо- и водоснабжения являются общим элементом жилых помещений всего дома. Категорически запрещается использовать в качестве заземлителя трубы отопления, водоснабжения или подачи газа. Самой большой опасностью такого способа электрозащиты является поражение током, и чаще всего — смертельное. Причем, трагедия может произойти даже не с жильцами заземленного помещения. Обычный прием душа может обернуться смертью для соседей, так как утечка электричества из жилища «горе-рационализатора» по кратчайшему пути (водопроводная система) находит выход в их ванной.

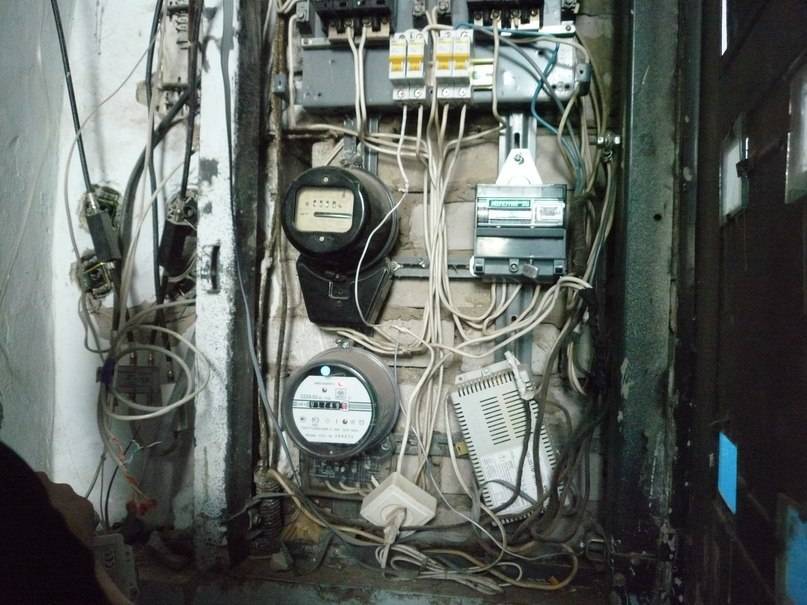

Нельзя самостоятельно подключаться к общему распределительному щитку подъезда, куда некоторые умельцы заводят совмещенные нулевые защитный и рабочий проводники (PEN-проводник). Опасность таится в том, что нулевой проводник может просто отгореть, и высокое напряжение моментально поступит на корпусы всей электробытовой техники, подключенной в тот момент к электрической системе «заземленного» помещения.

Самостоятельное устройство заземления жилого помещения, где его наличие изначально не было предусмотрено проектом электроснабжения, влечет не только административное разбирательство и наложение штрафов, но и уголовное наказание, если незаконные действия «умельца» приведут к причинению вреда здоровью или гибели другого человека. Об этом надо помнить всегда!

Заземление частного дома своими руками

Самый универсальный способ установки контура заземление – это заземление из труб с приплюснутым концом. Внизу трубы вразброс просверливают десять штук отверстий диаметром от пяти до восьми миллиметров. В жаркую, летнюю погоду в эти самые отверстия можно засыпать солевой раствор (половина упаковки соли на пяти литровое ведро с фильтрованной водой) для того чтобы уровень сопротивления держался в норме.

Важно знать: шина заземления имеет такую же структуру, как и шина для молниеотвода. Но, использовать для металосвязи цинковую слойку ни в коем случае нельзя, так как она проржавеет сразу после первого дождя.

Разрабатываем схему

Как и перед любым началом строительных работ, необходимо разработать схему для заземления, которой вы будете в дальнейшем руководствоваться.

Существует два вида схем:

  1. Линейная схема. Устанавливаются металлические штыри в одну прямую линию, которые последовательно соединяются. Но, эта система имеет значительный минус — если первая перемычка будет повреждена, то вся система заземления моментально выйдет из строя.
  2. Замкнутая (треугольная). В отличие от первой схемы она отличается более надежным и долговечным функционированием.

Важно знать: большинство специалистов рекомендуют использовать треугольную схему заземления для частного дома, так как монтажные работы предельно просты, а работает она в несколько раз лучше, чем линейная (включая долговечность замкнутой системы и её эффективность).

Подготавливаем инструмент и материалы

Для того чтобы сделать заземление своими руками для частного дома из инструментов нам понадобится:

  1. Пяти – восьми килограммовая кувалда;
  2. Обычная строительная лопата;
  3. Аппарат для сварки и маска для защиты лица и глаз.

Измерение заземления

Для того чтобы удостовериться насколько хорошо вас защищает контур заземления вам необходимо сделать его измерения. Для этого профессионалы используют специальный прибор ПКП – три. В домашних условиях измерить заземление не получится, так как показатели будут неточными и неправильными. Поэтому вы можете купить или одолжить у кого — либо данный измерительный прибор.

Важно знать: использовать для замирения заземления напряжение из электрической сети, резисторное напряжение или миллиамперметр опасно для вашей жизни!

Монтажные работы

  1. Для начала необходимо определить, где именно будет находиться контур заземления. Нужно выбирать закрытое и укромное место, где не может пройти ни человек, ни животное (для избегания летального исхода).

Важно знать: если такого места не нашлось, а вы не хотите портить штыками красивый ландшафт вашего двора, то можно организовать потайную систему разместив заземление под искусственными камнями либо под садовой скульптурой.

  1. Работа с землей. Например, для того чтобы сделать контур треугольной формы нужно с помощью лопаты выкопать треугольник со сторонами до двух метров и глубиной до семидесяти сантиметров.
  2. Итак, приступим к самому главному – монтажу конструкции. Электроды необходимо забить на глубину до двух метров в землю (должны остаться в поле зрения только их верхушки).

После того как все электроды будут вбиты нужно приварить металлические пластины к их верхушкам для того, чтобы получился каркас в виде треугольника.

В конце подсоединяются проводы, связанные с шиной.

Тестирование заземления

Ну, вот и все заземление готово и осталось провести тестовое испытание. Согласно строительным правилам контрольные замирения должны быть сделаны специальным прибор стоимость, которого довольно высока и нет смысла тратиться на его покупку для того, чтобы использовать его один – два раза.

Наши народные умельцы смогли придумать народный способ замирения, которые поражают своей точностью. Для этого нам понадобится обычная лампа (мощностью не меньше 100 Вт). Все что нужно так это подключить лампу одним контактом к заземлению, а другим к фазе. Если в итоге лампочка будет гореть ярко, то с заземлением все в порядке, и она является не только эффективным, но и безопасным.

Распространённые ошибки при выполнении монтажных работ

Специалисты отмечают, что при самостоятельном монтаже чаще всего допускаются такие ошибки:

  1. Попытка защитить электроды от коррозии путем покраски. Такой способ недопустим, т.к. препятствует перетоку в землю.
  2. Соединение стальной металлосвязи со штырями болтами. Коррозия достаточно быстро нарушает контакт между элементами.
  3. Чрезмерное удаление контура от дома, что значительно увеличивает сопротивление системы.
  4. Применение слишком тонкого профиля для электродов. Через небольшой промежуток времени коррозия вызывает резкое увеличение сопротивление металла.
  5. Контакт медных и алюминиевых проводников. В этом случае ухудшается соединение за счет контактной коррозии.

При обнаружении недостатков в конструкции их следует устранять незамедлительно. Чрезмерное увеличение электрического сопротивления или нарушение целостности цепи нарушает работу заземления. Контур не сможет гарантировать безопасность.

Контур заземления необходим для частного дома. Эта конструкция обеспечит электрическую безопасность жильцов и исключит трагические случайности. Однако следует помнить, что эффективность работы заземления зависит от правильности расчетов, выбора схемы и проведения монтажа. Если есть сомнение в собственных силах, то лучше использовать готовый комплект.
