Заземляем сами

При прокладке заземляющего контура защиты в первую очередь необходимо выбрать тип схемы, по которой будут вестись работы. Опытные мастера рекомендуют выбирать схему типа TN-C-S. Её основное преимущество заключается в том, что оборудование имеет непосредственный контакт с землей. Контакт нейтрали и земли ведется одним проводником, а на входе в щиток разделяются на 2 отдельных. Данная схема обеспечивает надежную защиту, поэтому устанавливать УЗО нет необходимости, достаточно лишь простых автоматов. Однако согласно ПУЭ обязательно выполнить требования по механической защите общего контакта нейтрали и земли (PEN), а также создать дополнительное резервное заземление на опорах на расстоянии 200 м или 100 м.

Создать контур защитного заземления достаточно просто, если руководствоваться правилами перечисленными ниже. В первую очередь для создания контура необходимо выбрать схему защитного заземления, их существует несколько видов, самые надежные и удачные:

  • замкнутая (выполняется, как правило, по форме треугольника);
  • линейная.

В замкнутой схеме все заземляющие проводники вкопаны в землю, находятся на одной глубине и соединены между собой металлической перемычкой. Основное преимущество — работоспособность в случае разрыва (от коррозии или других воздействий) металлической перемычки.

В линейной же схеме проводники выстроены в одну линию и соединены перемычкой последовательно друг с другом. Данная схема чуть более проста в создании, но имеет недостаток — при повреждении перемычки из строя выходит вся система.

Создание контура заземления

Итак, для создания контура заземления нам понадобятся следующие инструменты и материалы:

  • Лопата.
  • Сварочный аппарат (обязателен).
  • Пила по металлу или болгарка.
  • Кувалда.
  • Пассатижи, гаечные ключи.
  • Металлический уголок/швеллер/П-образный профиль из нержавеющий стали длиной от двух метров (с площадью поперечного сечения ДО 150 мм²).
  • Металлические полоски длиной от 110 см, шириной 4 см, толщиной 4–5 мм.
  • Металлическая полоса необходимой длины (от места залегания до места контакта с домом), ширина 4 см, толщина 4–5 мм.
  • Крупные болты, гайки и шайбы (М8-М10).
  • Провод из меди с толщиной не менее 6 мм².

После того как все необходимое имеется в наличии можно приступать к монтажу защитного заземления. В первую очередь следует выбрать место, лучше всего выбрать такой участок земли, где редко находятся люди или животное, так как во время отвода электричества в почву может произойти поражение электрическим током. Лучше всего выбрать место на границе участка, на максимальном удалении от зоны постоянного посещения.

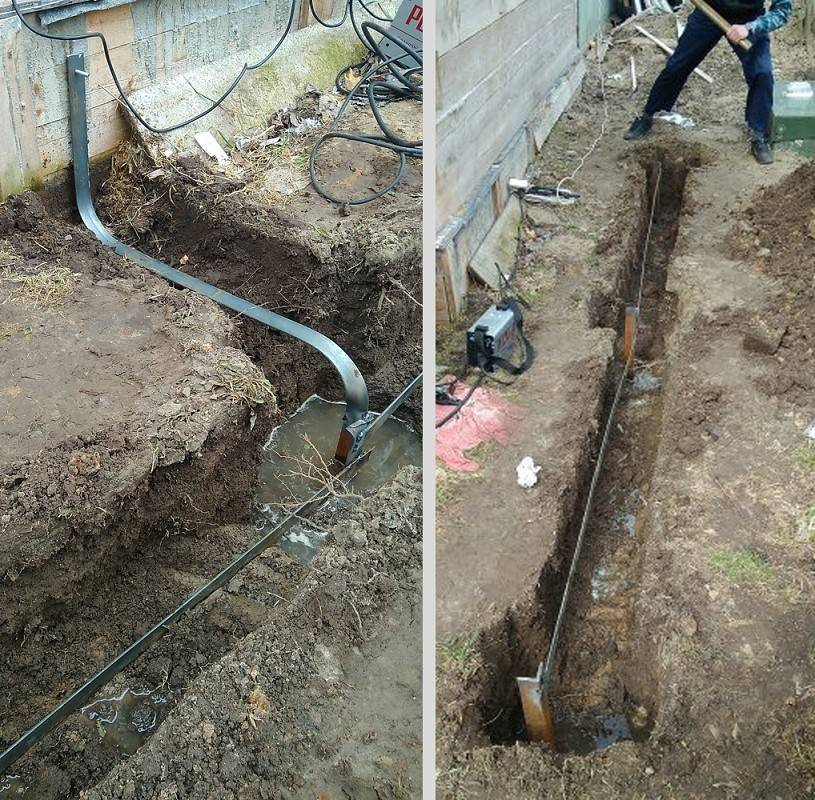

После чего необходимо выкопать узкую траншею глубиной 60–70 см от места контакта с домом до места отвода электричества. В месте отвода электричества необходимо выкопать соответствующую фигуру (в зависимости от выбранной схеме) со сторонами ~1.2 м между проводниками.

Затем в каждом углу фигуры (у нас это треугольник) — вкапываются металлические уголки в землю на глубину 2 м и больше. К торчащим концам вкопанных проводников привариваются заготовленные заранее металлические пластины, к одному концу которой приваривается полоса-проводник, идущая непосредственно к месту контакта заземления с домом.

В месте контакта заземления к этой пластине монтируется провод из меди, который уже выходит из под земли и выводится в электрощиток.

После выполнения этих работ траншеи обратно закапываются. На данном этапе работы по защитному заземлению можно считать законченными.

В чем разница зануления и заземления

Многие ошибочно путают эти два термина, хотя между ними есть очень большая разница. Зануление предназначено для использования на промышленных предприятиях, но большинство застройщиков пренебрегает этим правилом, устанавливая контуры зануления в жилых домах. Это не совсем безопасно и делается или из-за недостатка знаний, или при желании сэкономить.

Важно помнить, что зануление рассчитано только на вероятность короткого замыкания и не выполняет функции заземления. Такая функция очень полезна при использовании промышленного оборудования, но совершенно бесполезна в бытовых условиях, даже наоборот

К примеру, если к электроприбору подведен нулевой провод, то в случае его обгорания или если вы случайно перепутаете ноль с фазой, то оборудование запросто может перегореть.

Как сделать монтаж контура заземления самостоятельно?

При устройстве заземления своими руками, монтаже контура, необходимо разработать схему, эскиз, чертеж. Далее выбирают место и размечают участок. Потребуется рулетка достаточной длины. Далее выполняют земляные работы и собирают конструкцию. После этого ее заглубляют, монтируют, а после подключат к щитку. Затем подсоединяют внутренний контур (проводку по дому) и тестируют с помощью специальных электроизмерительных приборов. В дополнительном обслуживании система не нуждается. Она прослужит десятилетиями, если все сделать правильно.

Популярные статьи  замер сопротивления изоляции

Выбираем место

Щиток лучше поставить в специальном помещении. Обычно это кладовая, котельная или чулан

Важно исключить свободный доступ детям. Отдающий контур размещают на удалении от периметра здания минимум на метр

Максимальное удаление – 10 м. Хорошо, когда это место, где люди не находятся без особой необходимости. В момент, когда устройство гасит утечку тока, лучше, если там никого не будет. Обычно это за домом, на территории огороженных грядок, под декоративными искусственными насаждениями, альпийской горкой и т.д.

Земляные работы

Сначала необходимо разметить участок, если применяется линейная схема заземления. В места, где будут вбиты электроды, ставят колышки. Теперь соедините их прямыми линиями, натяните шнурок, который будет служить ориентиром для рытья траншеи. Ее глубина от 30 до 50 сантиметров. Ширина приблизительно такая же. Грунт вывозить не нужно. Он потребуется на окончательном этапе монтажных работ перед подключением внутреннего контура. Гидроизоляция, отсыпка не потребуется.

Собираем конструкцию

Когда земельные работы завершены, осталось только правильно смонтировать контур. Вытащите колышки и вбейте штыри так, чтобы их торцы выступали на 15-20 см. Металлосвязи обрезают по размерам. Расстояние между штырями имеет смысл заново замерять. Контрольный замер исключит фактор ошибки. Связи приваривают газо или электросваркой. Теперь можно зарыть траншею, но только кроме точки ввода в дом, так как его тоже нужно изготовить, прикрепить, подключить к щитовой.

Ввод в дом

В качестве шины используются материалы, свойства которых описаны ранее. Главное надежно закрепить ее к контуру. Теперь заведите другой конец через стену к щитовой. Заблаговременно проделайте отверстие на манер клеммы, чтобы можно было применить болтовое соединение. Когда эти работы завершены, заройте  последний участок траншеи и подсоедините к вводу шину-расщепитель или соответствующую жилу. На данном этапе все зависит от выбранного типа заземляющей системы частного дома.

Проверка и контроль

После подключения заземления к щитку, необходимо убедиться, что все сделано правильно. Контроль заключается в проверке целостности контуров и проводящей способности. Кстати, если желаете, чтобы контур наверняка работал, на предыдущих этапах не спешите закапывать траншею. Если выявится разрыв, придется заново оголять металлоконструкцию и устранять неисправность. Либо проверьте целостность заблаговременно. Но даже после этого, когда вся цепь будет подключена, необходимо перепроверить ее работоспособность.

Берут лампу мощностью 100-150 Вт. Вкручивают в патрон, от которого отходят небольшие провода. Это будет так называемая «контролька». Один провод накидывают на фазу, другой на заземление. Если монтаж выполнен правильно, свет будет ярким. Мерцание, слабое сияние, прерывание или отсутствие тока свидетельствует о неполадке. Если лампочка светит тускло, проверьте надежность соединений, зачистите контакты, затяните болты. Соблюдайте технику безопасности. Не выполняйте ремонтные работы, не отбесточив здание.

Схемы заземления частных домов своими руками: 380 В и 220 В

При монтаже контуров заземления значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

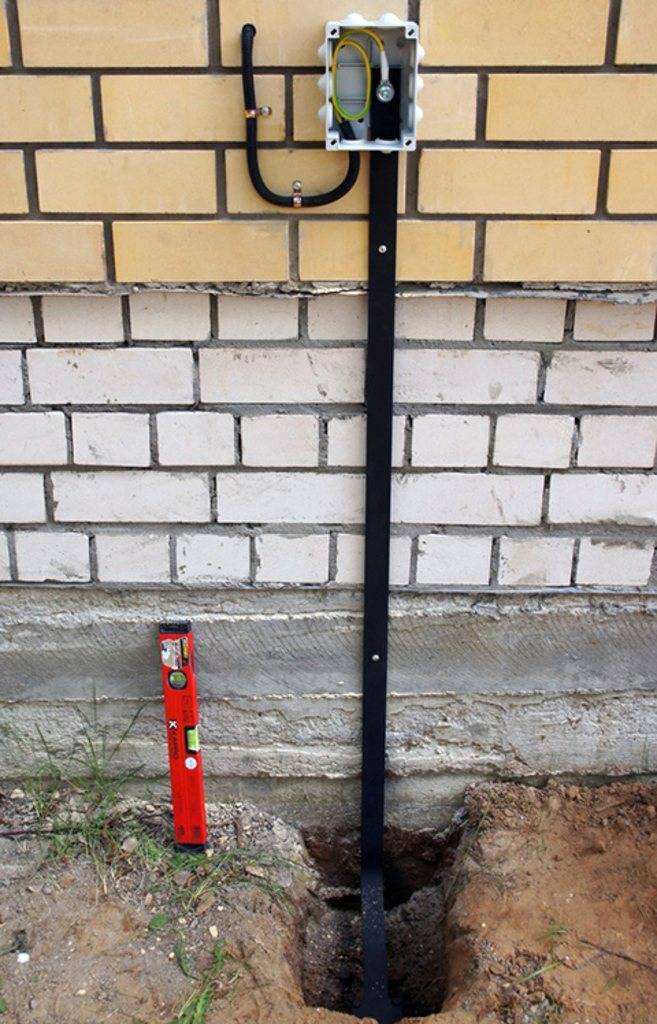

Правильно выполненный ввод в дом. Именно так он должен выглядеть в идеале

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три)

Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на розетки и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного котла или иного электроприбора. Ниже мы обязательно на этом остановимся.

Корпус газового котла, как и металлические трубы, требуют качественного заземления во избежание возникновения искры

Что такое контур заземления в частном доме: определение и устройство

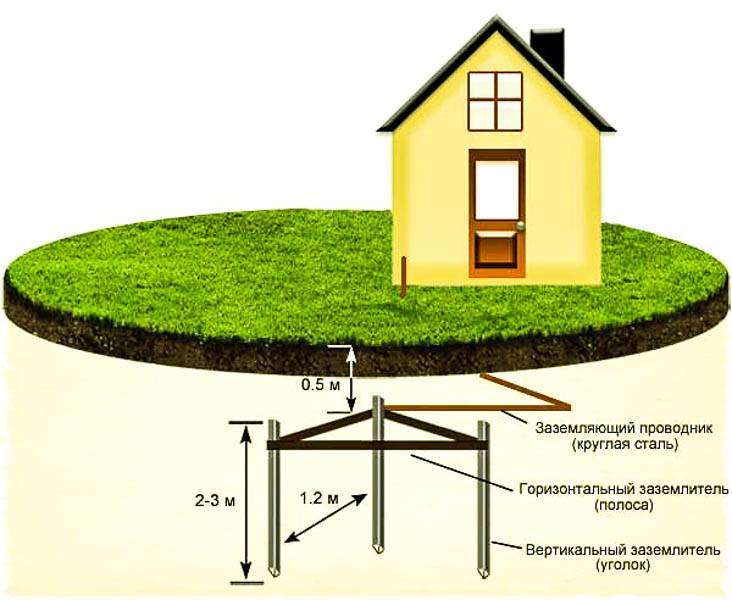

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

Контур готов. Остается проложить шину до стены дома

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Популярные статьи  Маркировка люминесцентных ламп

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Вид грунта Максимальное сопротивление, Ом Минимальное сопротивление, Ом
Глинозем 65 55
Гумус 55 45
Лёсовые отложения 25 15
Песчаник, залегание грунтовой воды глубже 5 м 1000  —
Песчаник, грунтовые воды не глубже 5 м 500  —
Песчано-глинистая почва 160 140
Суглинок 65 55
Торфяник 25 15
Чернозём 55 45

Зная данные можно использовать формулу:

Формула расчета сопротивления стержня

где:

  • Ro – сопротивление стержня, Ом;
  • L – длина электрода, м;
  • d – диаметр электрода, м;
  • T – расстояние от середины электрода до поверхности, м;
  • Рэкв – сопротивление грунта, Ом;
  • Т – расстояние от верха стержня до поверхности, м;
  • ln – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре

где Rn – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим no = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

2 схемы изготовления контура заземления в частном доме

Приступать к практическим работам на грунте можно только после того, как теоретический расчет собираемой схемы полностью уложился в требования безопасности, заложенные в ПУЭ.

Типовой контур для обычных грунтов из подручных средств

Для сборки заземлительного устройства потребуется:

  1. Прокопать канаву под горизонтальный электрод на глубину порядка 0,8 метра. Ее ширина в местах забивки вертикальных штырей должна обеспечить удобство работы сварочными электродами.
  2. Забить в грунт вертикальные штыри на всю глубину, оставив на поверхности только десяток сантиметров для монтажа горизонтальной полосы.

Чтобы не разбивать верхушку электрода кувалдой его сразу защищают предохранительным колпаком. Можно заранее приварить пластину или кусок уголка, предотвращающий деформации.

Сварить по длине горизонтальный заземлитель и приварить его к вертикальным электродам. Сварные швы должны проходить по всему периметру стыкуемых поверхностей.

Вывести полосу на цоколь здания, закрепить, приварить к ней болт 10 мм для крепления заземляющего проводника, через который будет создаваться электрическая связь с главной шиной заземления.

Подключить заземляющий проводник болтовому соединению.

ПУЭ определяет нормативы на использование защитного проводника из:

  • стали с поперечным сечением 75 мм кв (очень проблемно подключать к ГЗШ вводного щита);
  • алюминиевого провода 16 кв мм (требует периодического поджатия при эксплуатации из-за высокой текучести металла);
  • меди сечением 10 квадрат. Это самый приемлемый вариант монтажа к контуру и ГЗШ.

Промышленные модульные заземлители быстрого монтажа

Специальные заводские комплекты значительно облегчают сборку и монтаж контура, но их стоимость может разочаровать.

Здесь обычно используется один вертикальный стальной электрод с омедненным покрытием сборной конструкции за счет промежуточных резьбовых переходников.

Длина одного элемента составляет 1,5 метра. Последовательное соединение четырех звеньев позволяет углубиться на 6 м. Можно забивать в землю и дальше, вплоть до 30 метров.

Но здесь махать кувалдой очень затруднительно. Такую работу выполняют мощным перфоратором.

На верхний штырь забитого электрода монтируется через специальный обжимной переходник под заземляющий проводник.

Место контакта защищается битумной лентой. В таком виде оно может быть скрыто в почве.

Однако для проведения профилактических осмотров его лучше делать чуть выше грунта и помещать в защитный короб.

Пример того, как сделать заземление в частном доме своими руками по этому методу объясняет своим видеороликом владелец Energosystems.

Заключительный совет

Окончанием работы следует считать не завершение монтажа и подключение заземлительного проводника к ГЗШ вводного щитка, а электрические проверки собранной схемы.

Они заключаются в замере электрического сопротивления специальными приборами. Это работа электротехнической лаборатории.

Она оценит сопротивление собранного заземлительного устройства и ближайшего повторного заземлителя. Если они укладываются в норму, то вопрос закрыт. Вы получите заверенный протокол проверки.

На практике встречаются случаи, когда теоретический расчет не оправдывает ожидания, а реальная норма завышена. К этому надо быть готовым.

Выход из этой ситуации прост: траншею в районе концевого электрода оставляют открытой и прокапывают ее дальше для вбивания дополнительного вертикального заземлителя.

Его подключают сваркой через соединительную полосу к основному контуру. Затем выполняют повторный замер сопротивления.

Свои работы лаборатория выполняет за деньги. Они позволяют оценить реальное состояние контура, а не полагаться на волю случая.

Популярные статьи  какой счетчик электроэнергии лучше поставить в квартире

Выражаю благодарность владельцу видео Алекс Жук за его канал «Лекции по электротехнике». Предлагаю оценить его работу «Зачем нужен контур заземления».

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).

2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.

3. Болт М12 (М14) с 2 шайбами и 2-я гайками.

4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).
