замена тена на стиральной машине

Содержание

Добираемся до детали

Если мы говорим о замене ТЭНа в стиральной машине Индезит или LG, то в этой работе нет ничего сложного, ведь у машин этих марок тэн находится сзади. Достаточно лишь снять заднюю стенку, убрать приводной ремень и вот, нагревательный элемент уже в зоне досягаемости. Со стиральной машиной Самсунг далеко не все так просто, ведь ТЭН у нее установлен в передней стенке бака, а передняя стенка любой стиральной машины снимается сложнее, чем задняя.

Тем не менее, эта небольшая трудность не должна побуждать вас обращаться к мастерам, которые сдерут дополнительные деньги за замену ТЭНа в стиральной машине Samsung. Произведите замену самостоятельно, тем более что такой ремонт считается несложным. Итак, как снять переднюю стенку стиральной машины Samsung?

Выкручиваем мусорный фильтр стиральной машины Samsung, чтобы слить оставшуюся в баке воду, а заодно вытаскиваем кюветку для порошка.
Откручиваем винты, которые держат верхнюю крышку стиралки. Они находятся сзади на правом и левом верхних углах стиральной машины Samsung.
Откручиваем 2 крепежных элемента, которые находятся под кюветкой стиральной машины Samsung и один, который находится справа сбоку на панели управления.
Сдвигаем панель управления, но снимать ее пока не нужно.
Цепляем с помощью плоской отвертки тонкий хомут из пластика опоясывающий манжету люка и убираем его, попутно заправив саму манжету в люк поглубже.
Плоской отверткой подцепляем и снимаем нижнюю узенькую панель стиралки Samsung, обнажая стальной каркас корпуса.
Вдоль нижней части передней стенки стиральной машины расположились 4 винта, которые под декоративной панелью не были видны, а теперь их можно свободно выкрутить, что мы и делаем.
Приподнимаем открученную нами ранее панель управления и кладем ее наверх корпуса стиралки, под панелью находим еще 3 шурупа, которые держат переднюю стенку, нужно их выкрутить.

Передняя стенка стиральной машины Samsung теперь держится лишь на двух крючках

Берем ее за нижние углы, и осторожно приподняв вверх, снимаем. Слишком тянуть на себя стенку не нужно, ведь за ней потянутся провода от устройства блокировки люка. Их можно вообще не трогать, а развернуть стенку в сторону прислонив ее к боковой части корпуса стиралки, чтобы не мешалась.
Панель управления теперь ничему не помешает

Ее можно аккуратно опустить вниз, чтобы она не свалилась с корпуса стиралки, когда будет производиться замена ТЭНа, чтобы опять же случайно не оторвались провода.

Их можно вообще не трогать, а развернуть стенку в сторону прислонив ее к боковой части корпуса стиралки, чтобы не мешалась.
Панель управления теперь ничему не помешает. Ее можно аккуратно опустить вниз, чтобы она не свалилась с корпуса стиралки, когда будет производиться замена ТЭНа, чтобы опять же случайно не оторвались провода.

Ну вот, когда передняя стенка стиральной машины Самсунг убрана, мы можем лицезреть контакты нагревательного элемента прямо у себя перед глазами. Но не нужно спешить производить замену нагревательного элемента. Сначала все проверим, убедимся в неисправности узла, а уж потом будем принимать окончательное решение.

Проверка работоспособности

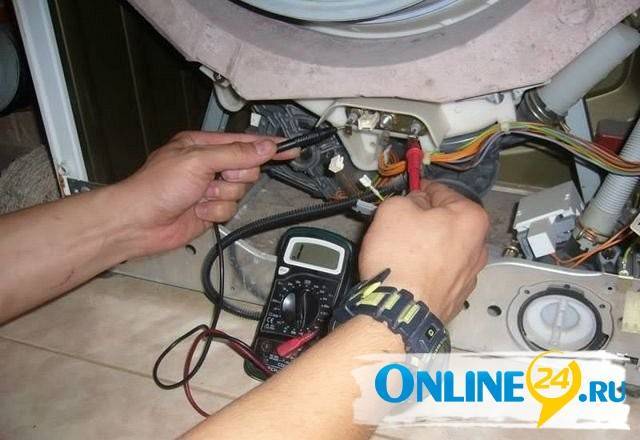

Заменить нагревательный элемент всегда успеем, сначала все проверим. Как это сделать? Ну, во-первых, нужно подготовить мультиметр. Настраиваем прибор на проверку сопротивления, выставляя минимальное значение в Омах. Теперь снимаем с датчиков ТЭНа все провода. Делать это нужно аккуратно, чтобы ничего ненароком не оторвать.

Далее устанавливаем один щуп нашего измерительного прибора на один контакт ТЭНа, а второй щуп нужно прислонить ко второму контакту и посмотреть, какое значение сопротивления выскочит на табло мультиметра. Если цифра на табло близка к 28, ну например 25, 27 или 30 Ом – нагревательный элемент исправен. Ну а если на счетчике высветился 0 или единица – ТЭН сгорел. Придется покупать или заказывать аналогичную деталь и производить замену нагревательного элемента своими руками.К слову сказать, ТЭН – это далеко не самая дорогая деталь стиральной машины Самсунг, но нужно быть внимательным при покупке, поскольку нагревательные элементы на разные модели тоже разные. Они отличаются мощностью и модификацией, поэтому, чтобы не ошибиться внимательно посмотрите, что написано на старом ТЭНе. Или вообще возьмите с собой старый ТЭН в магазин и покажите его продавцу деталей стиральных машин – так будет надежнее. Минимальная цена новой детали в настоящее время около 6,5 долларов, ну а максимальная около 30 долларов.

Как поменять ТЭН в стиральной машине LG

Поломка ТЭН – нагревательного элемента – довольно распространенная неисправность в стиральных машинах. Водопроводная вода часто содержит большое количество минеральных солей, в результате при постоянном нагревании воды элемент покрывается накипью, что значительно сокращает срок его работы. В результате машинка перестает нагревать воду.

Если ТЭН вашей стиральной машины LG вышел из строя, советуем обратиться в Фирменный Сервис LG, оставив заявку по телефону 8-499-677-76-76 (для звонков из Москвы и Московской области) или по телефону 8-800-200-76-76 (для звонков по России). Специалисты Фирменного Сервиса LG быстро и качественно выполнят ремонт любой сложности. Но если вы чувствуете себя мастером на все руки и хотите сами взяться за устранение поломки, мы подготовили для вас пошаговую инструкцию, как заменить ТЭН в стиральной машине LG.

Замена ТЭН в стиральной машине LG: пошаговая инструкция

Поменять неисправный ТЭН в стиральной машине LG можно и не прибегая к услугам мастера. Подавляющее большинство моделей LG имеют прямой привод, что означает отсутствие приводного ремня, который мог бы помешать при замене ТЭН.

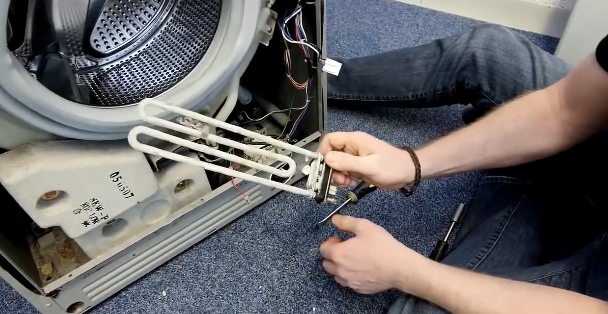

Как снять ТЭН в стиральной машине LG

Перед тем, как приступить к замене ТЭН, убедитесь, что ваша стиральная машина выключена из сети. Перекройте воду и отсоедините наливной и сливной шланги.
В стиральных машинах LG нагревательный элемент находится под баком, что позволяет легко поменять ТЭН.
Снимите заднюю панель стиральной машины (обычно она прикреплена с помощью болтов или саморезов).
Вы увидите внешнюю часть ТЭН с наружными контактами в нижней части стенки бака.
Снимите с ТЭН провода. Перед этим можно сфотографировать их расположение на смартфон, чтобы при установке элемента на место, не ошибиться.
Ослабьте гайку, расположенную в центре ТЭН, таким образом, чтобы она держалась на окончании резьбы. Вдавите ее внутрь вместе со шпилькой.
Теперь можно достать ТЭН. Это будет сделать легче, если аккуратно поддеть деталь при помощи отвертки или ножа

Помните, что поверхность элемента, контакты и посадочное место очень уязвимы к механическим повреждениям, поэтому действовать нужно медленно и осторожно.

Как установить ТЭН в стиральной машине LG

Перед тем, как приступить к замене элемента, подготовьте посадочное место, очистив его от накипи и грязи.
Смажьте посадочное место, уплотнитель и сам элемент любой смазкой для технических деталей.
Аккуратно поместите новый ТЭН на место.
Закрутите гайку и затяните ее ключом.
Подсоедините клеммы и провода.
Соберите корпус машинки, после чего прогоните машинку без белья на режиме высокой температуры. Убедиться, исправен ли новый ТЭН в вашей стиральной машине LG можно, дотронувшись через 15 мин стирки до стекла загрузочного люка: оно должно быть теплым.

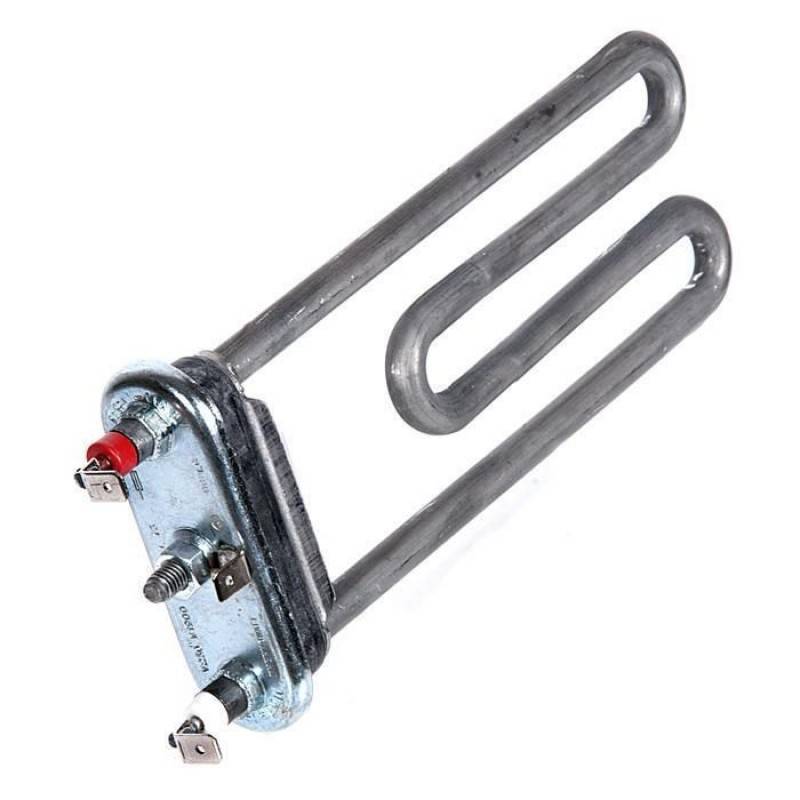

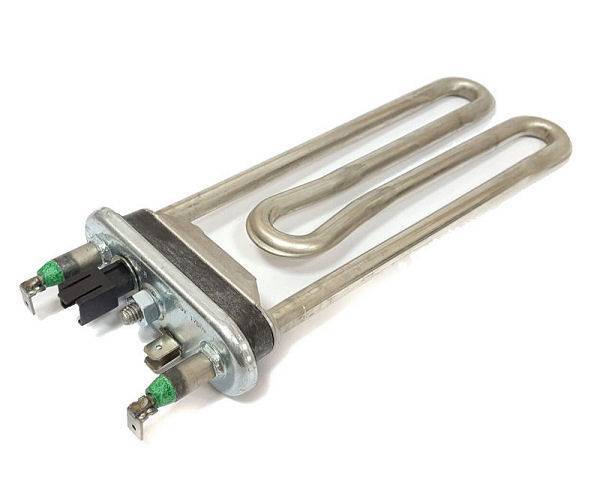

Чтобы новый ТЭН прослужил долго, нужно правильно выбрать деталь. Внимательно изучите техпаспорт СМА и определите мощность элемента. Для стиральных машин LG показатель обычно составляет 1900-1950 Ватт, но для некоторых моделей мощность может быть и 2кВт.

Если по каким-то причинам вы не можете посмотреть данные в техпаспорте, то можно узнать информацию и на самом нагревательном элементе: на него может быть нанесена маркировка. Именно эти значения помогут не ошибиться при покупке и выбрать ту деталь, которая подойдет вашей стиральной машине LG.

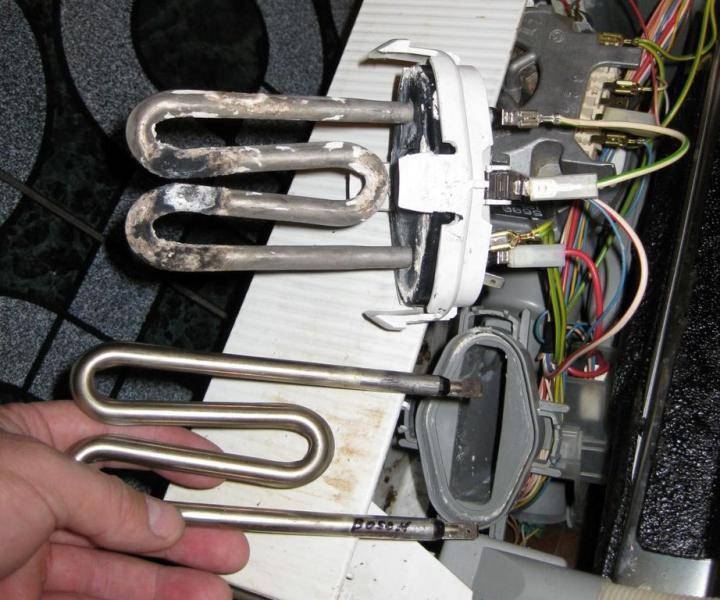

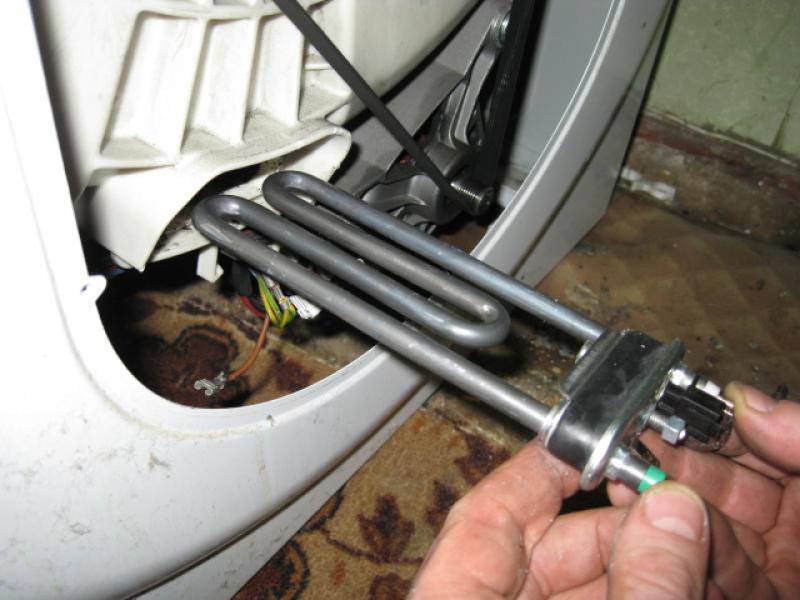

Вытаскиваем старую деталь, ставим новую

Сначала снимите клеммы проводов. Обязательно запомните, какая клемма, к какой детали ТЭНа была присоединена, и где стоит ТЭН. Далее возьмите отвертку и открутите болт заземления (он находится посередине основания), но не до конца, а только чтобы можно было вытащить нагреватель

Далее захватите его плоскогубцами осторожно, чтобы не сломать, и потяните на себя

Возьмите новую деталь. Кстати, датчик температуры – это съемное устройство, и если на старом ТЭНе с ним все было хорошо, можете снять эту деталь и вставить в новый нагреватель. Датчик похож на крупный шуруп с массивной кубической головкой. Чтобы его достать, возьмитесь за головку и потяните на себя, как будто вы откручиваете болт. Дальше вкручивающими движениями вставьте термистор в новый ТЭН.

Теперь новую деталь нужно вставить в разъем. Не торопитесь, так как стиральные машинки снабжены специальными нишами и креплениями, удерживающими нагреватель от движения вверх-вниз (во избежание расплавки пластиковых деталей). Чтобы все работало правильно, необходимо попасть ТЭНом в нишу.

Проверить попадание можно, крутанув барабан. Если нет звуков трения и скрежетания, значит, вы справились. После этого вкрутите гайку заземления обратно не до упора. Как понять, что гайка закреплена оптимально? Наберите стаканом некоторое количество воды в барабан. Если из ТЭНа не течет, значит, все вкручено как надо. Если же ТЭН протекает, вкрутите болт чуть сильнее. Далее установите клеммы так, как они стояли на старом нагревателе.

Поиск неисправности

Понять, что сломался нагревательный элемент, легко. Если во время слива грязной воды вы прикоснётесь к шлангу, а он будет холодным – нагреватель пора менять. Ещё несколько признаков:

Ухудшение качества стирки. Даже если вы повысите температуру вручную или замените стиральный порошок, бельё не будет чище.
Уменьшилось количество потребляемого во время стирки электричества. 80% – именно столько использует стиральная машина-автомат на нагрев воды.
Устройство отключается самостоятельно или срабатывает автомат защитной электрической аппаратуры. Это случается при заполнении автомата водой. Нужно как можно быстрей отключить машинку от питания и не включать до ремонта.

Внимание
При первых признаках короткого замыкания отключите электроприбор от сети и, если не имеете опыта в устранении подобных неполадок, вызовите электрика. Во многих старых домах нет заземления, риск травматизма высок, поэтому будьте предельно осторожны.. Но указанные признаки – косвенные

Тэн всё равно придётся проверять (если он окажется исправным – потребуется помощь человека со специальным техническим образованием, поскольку налицо проблема с электроникой управления). Контроль проводится по 3 параметрам:

Но указанные признаки – косвенные. Тэн всё равно придётся проверять (если он окажется исправным – потребуется помощь человека со специальным техническим образованием, поскольку налицо проблема с электроникой управления). Контроль проводится по 3 параметрам:

На разрыв хромовой спирали. Одна из самых распространённых причин: спираль перегорает, и ток перестаёт по ней переходить. Проверка проводится прозвоном элемента (когда выводы тестера присоединяют к обеим клеммам спирали, а переключатель ставится на отметку «сопротивление»). Стрелка резко соскочила к нулю? Спираль явно перегорела.
На пробой корпуса. Опасная неисправность, особенно для жильцов квартир без заземления и в домах с электрической проводкой. При этом ток попадает на корпус, и человеку грозит серьёзный удар током при прикосновении к нему. Присоедините прибор к клемме одним выходом, а вторым – к корпусу.
Понаблюдайте за стрелкой. Если она держится на нуле – всё в порядке, если отклоняется – элемент требует замены. Переключатель должен стоять на 200 Мом. Проверка проводится на нагретом тэне: подключите к нему питание на несколько секунд, отключите и действуйте.
Проверка мощности. Эта манипуляция не так обязательна, но и лишней не будет. Переключите тестер на режим амперного переменного тока. По порядку подключите все элементы к источнику питания. Стрелка, указывающая на 8А, сигнализирует, что всё в норме. Если сила тока уменьшилась – тэн износился до критического состояния.

Правила проверки тэна

Проверить тэн можно и не вынимая его из бачка, что намного упрощает и ускоряет ремонтные работы. Если обнаружится, что он полностью исправный, то проблема с электроникой управления, а ее ремонт требует специального технического образования. Без таких знаний к системе управления лучше не прикасаться. Проверка делается тестером или иным электрическим прибором, позволяющим измерять сопротивление и силу тока.

Исправность тэна контролируется по трем параметрам.

На разрыв нихромовой спирали. Это наиболее распространенная причина выхода тэна из строя: по каким-либо причинам спираль перегорает, ток по ней не проходит. Проверка этой неисправности выполняется прозвонкой элемента, для этого выводы тестера присоединяются к двум клеммам спирали. Переключатель измерений устанавливается в положение «Сопротивление». Если стрелка прибора резко отклонилась к отметке «0», то спираль перегорела. Перед прозвонкой проверьте работоспособность прибора – замкните два выхода, стрелка сопротивления должна резко переместиться на ноль.

С помощью мультиметра можно определить разрыв спирали

На пробой корпуса. Это очень опасная неисправность, особенно для тех пользователей стиральными машинами, у которых электрическая проводка в доме или квартире не имеет заземления. Ток попадает на корпус агрегата, возможны серьезные поражения. Кстати, многие уже встречались с небольшими пробоями на корпус. Если по металлическим деталям таких устройств легко провести тыльной стороной ладони, то чувствуется пощипывание. Оно указывает, что весь агрегат под напряжением, правда оно еще невысокое и вреда организму не приносит. Как проверить пробой на корпус? Один выход прибора присоедините к клемме нагревателя, а второй к металлической части корпуса. Если стрелка на нуле – все отлично, если отклоняется, то элемент надо менять. Во время проверки установите переключатель прибора на 200 МОм

Очень важно повторить проверку на нагретом тэне. Подключите к нему на несколько секунд питание, отключите и повторите проверку

Очень часто в нагретом состоянии обнаруживается пробой. Связано это с расширением внутренних наполнителей тэна, такой нагреватель надо менять.

Так определяют пробой корпуса

Проверка мощности. Она не считается обязательной, но для полной гарантии можете выполнить. Узнайте, какой силы ток должен протекать по спирали. Для этого ее мощность надо разделить на напряжение. К примеру, для тэна 1900 Вт ток равняется 1900:220=8А. Переключите тестер в режим амперметра переменного тока и последовательно присоедините все элементы к источнику питания. Если стрелка указывает на 8 А, то все в норме. Если сила тока уменьшилась, то нагреватель имеет критический износ. Он еще работает, но уже надо готовиться к замене. Для того чтобы через несколько месяцев опять не разбирать машинку, лучше сразу установить новый.

Проверка мощности тэна

Как заменить

Чтобы заменить нефункционирующий тэн на новый, потребуется:

Разобрать стиральную машинку, учитывая особенности ее конструкции.
Отключить проводку и проверить ее состояние при помощи тестера.
Произвести демонтаж.
Установить новый, исправный нагревательный элемент.
Собрать стиральную машинку в исходное состояние и проверить ее работоспособность.

Особенности конструкции и разборки различных моделей

В зависимости от производителя стиральной машины, используемой у вас дома, ее разборка может иметь некоторые нюансы, которые необходимо учитывать. Среди распространенных моделей, часто покупаемых в магазинах, выделяют бренды:

Samsung;
Ariston;
LG;
BOSH;
Indesit.

Самсунг

Стиральные машинки от Samsung считаются одними из самых простых в разборке. Для работы с ними необходимо знать следующие вещи:

Нагревательный элемент, нуждающийся в замене, располагается под передней крышкой, внизу бака с водой. Доступ к нему ничем не закрыт, и добраться до него не составляет никаких проблем.
Отделение для загрузки стирального порошка крепится к конструкции при помощи 2 саморезов и, при необходимости, легко демонтируется.

Индезит

Оборудование, производимое компанией Indesit, также не отличается сложностью при разборке. Необходимо:

минимальный набор инструментов;
аккуратно отсоединить плату с проводами при демонтаже тэна;
сам нагреватель находится очень удобно, для его демонтажа достаточно открутить заднюю крышку машинки.

Аристон

Замена нагревателя в Аристон не представляет для хозяев каких-либо проблем. Он расположен крайне удобно и практично. Проблемы возникают при выходе из строя подшипников, расположенных внутри бака.

LG

Бытовая техника от компании LG сконструирована не самым удобным способом и при ее разборке придется порядком повозиться. Алгоритм действий:

Сначала выкручиваются гайки, при помощи которых крепится крышка люка.
Как только гайки демонтированы – снимаем лицевую панель.
Следующим шагом идет выкручивание винта, при помощи которого осуществляется удержание хомутов, скрепляющих манжеты.
Тэн расположен под баком.
Чтобы снять бак, нужно сначала скрутить утяжелитель.

Бош

BOSH отличается простотой в разборке. Для демонтажа комплектующих, вышедших из строя в процессе эксплуатации, не потребуется особых инструментов или навыков. По заверениям специалистов, для полной разборки стиральной машинки достаточно иметь в наличии:

крестовую отвертку;
гаечный ключ.

Отключение проводки и проверка тестером

Перед отключением тэна от машинки в обязательном порядке сделайте следующее:

Отключите прибор от сети и перекройте воду.
Перед отсоединением проводов, ведущих к нагревателю, их расположение нужно запомнить или сфотографировать.
Проверка тестером проводится для определения состояния нагревателя. Если тестер показывает несколько Ом – прибор исправен. При определении тестером больших значений, начиная от 10 и выше, деталь можно смело выкидывать.

Демонтаж

Алгоритм действий при демонтаже может слегка отличаться, в зависимости от производителя агрегата, но, в целом, выглядит следующим образом:

Необходимо снять гайку, при помощи которой осуществляется крепеж тэна к корпусу.
Резиновым молотком аккуратно подбиваем шпильку.
Бережно достаем поврежденный элемент.
Проверяем его на работоспособность.

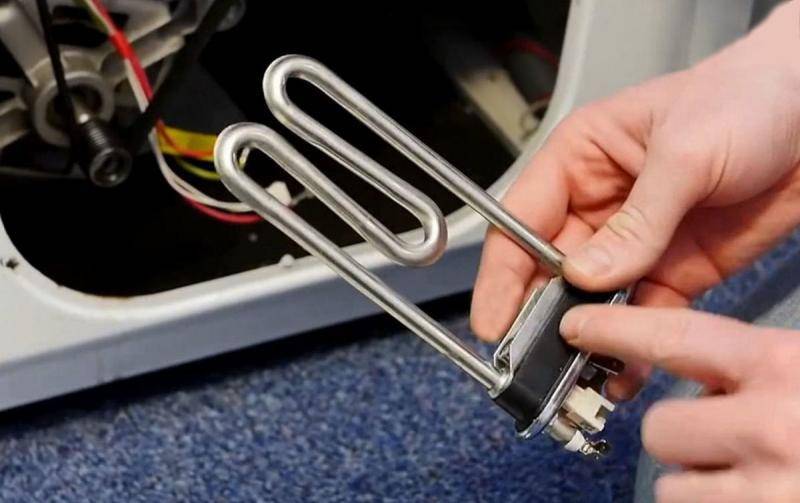

Установка нового элемента

Чтобы установить новый элемент, выполните следующую последовательность действий:

устанавливаем нагреватель и затягиваем гайку на главном винте;
подключаем электрические провода на те места, на которых они находились до демонтажа.

Обратная сборка и проверка

Чтобы совершить обратную сборку, устанавливаем скрученные с машинки детали в обратном порядке. Как только сборка завершена, делаем следующее:

Запускаем пробную стирку и тщательно наблюдаем, не появились ли где-нибудь протечки.
Проверяем, как нагревается вода.
Если все в порядке – ставим машинку на место.

Другие неполадки и способы их устранения

Сливной насос. так как он большую часть времени находится в воде, то после нескольких лет эксплуатации, ему нужна будет замена. Иногда насосы ломаются из-за того, что туда попадают мелкие предметы (скрепки, пуговицы и так далее). Эту проблему можно устранить с помощью помпы, в которой есть антиблокировка.

Она есть в стиральных машинках Asko, Aeg. Благодаря нему, она может прокачать воду в обратную сторону и освободить насос от попавшего в него предмета. В некоторых машинках есть функция автоконтроля за сливом. Он выводит информацию о неполадках в работе насоса на дисплей.

Дверца люка. Одним из слабых мест стиральных машинок с фронтальной загрузкой, является резиновое уплотнение на дверце люка. Если загружать бельё в машинку небрежно, это может привести к дефекту уплотнения и его преждевременному выходу из строя.

Также необходимо оставлять дверцы машинки открытыми для того, чтобы просушить резиновые уплотнители и внутреннюю поверхность бака (особенно эмалированную).

Электроника. Чаще всего выходит из эксплуатации ручка-программатор. Бывает, что ломается вся система электронного управления. Главным образом из-за окисления клемм, вызванных высокой влажностью.

Но самая главная опасность – скачки напряжения в электросети. Машина начинает давать сбои (может не отжать или не прополоскать бельё). Срок её службы становится короче, и качество работы становится хуже. Здесь только один выход – стабилизатор.

Бак. Протечки бака могут привести к серьёзным проблемам

При покупке машины нужно обратить особое внимание на материал, из которого он изготовлен

Бак может быть из эмалированной или из нержавеющей стали, а также из синтетических полимерных материалов (Carboran, Silitek ). Всем ясно, что нержавеющие баки – это хорошо.

В эмалированных же баках, поверхность в процессе эксплуатации начинает быстро разрушаться, стоит лишь появиться хоть одной трещине.

Замечено, что пластиковый бак может прослужить столько же сколько и из нержавейки. Но преимущества пластика в том, что он менее шумный и более лёгкий. И, наконец, главное преимущество баков не из металла состоит в том, что они абсолютно не поддаются коррозии. Также и стоимость агрегата с таким баком будет ниже.

Как проявляется неисправность

Если замечено, что при стирке вода не нагревается, не следует сразу разбирать машинку. Нужно удостовериться в том, что спираль не работает, а потом определить причины этого явления.

Для начала следует понять, что после завершения полоскания белье не должно быть теплым. Для экономии электрической энергии используется холодная вода, поэтому по температуре влажного белья нельзя определить, работает ТЭН или нет.

Проверку выполняют другим образом: через 20 минут после начала стирки ладонь прикладывают к стеклу загрузочного люка. Если оно теплое, ТЭН работает. Холодная поверхность указывает на то, что вода не нагревается. В этом случае придется менять нагревательный элемент.

Многих владельцев бытовой техники интересует, в чем причины выхода из строя нагревателя. Поломка возникает в следующих случаях:

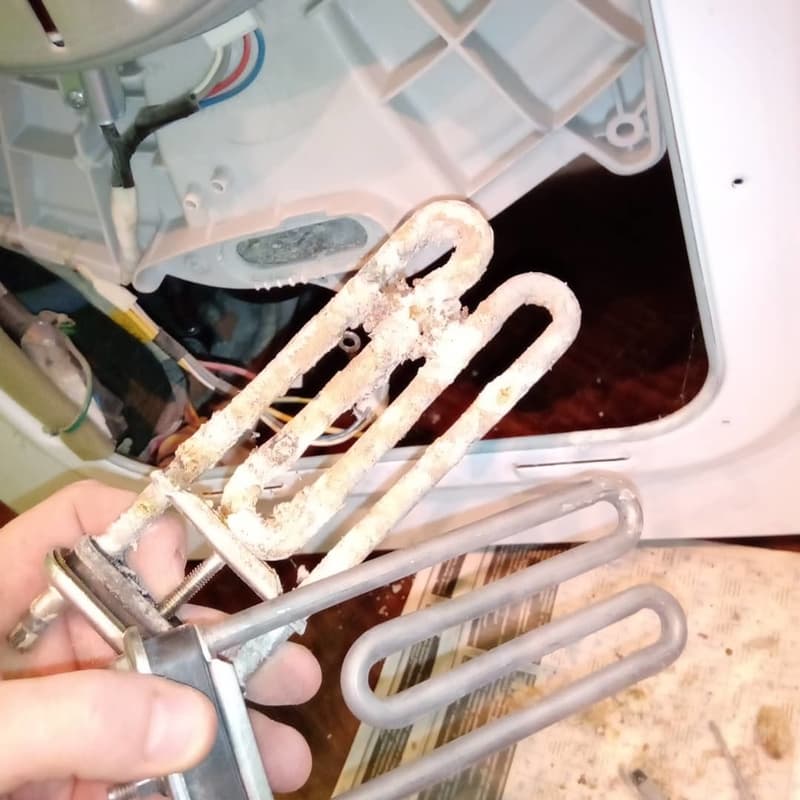

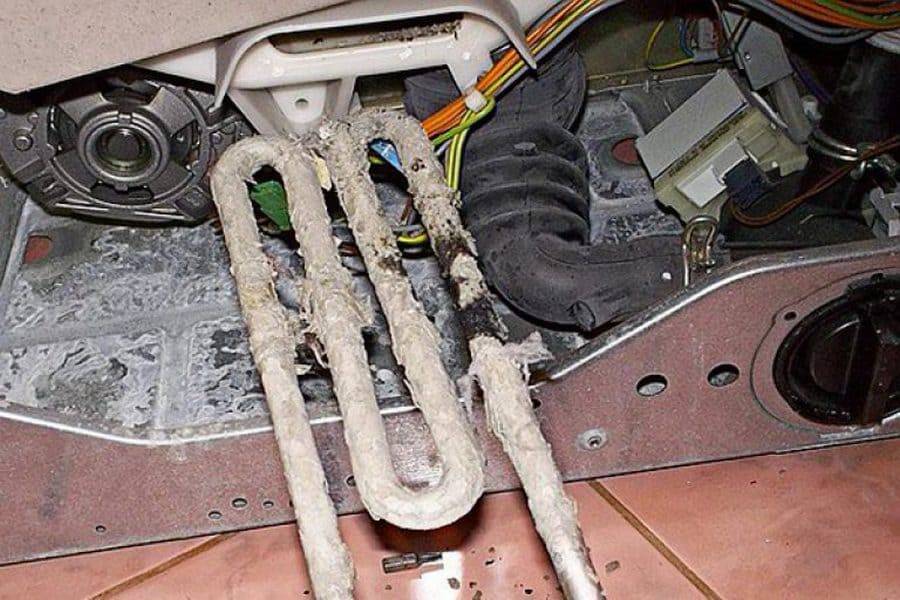

Выход ТЭНа из строя из-за накипи. Причиной ее образования становится жесткая вода, в которой содержатся соли магния и калия в высокой концентрации. Когда нагревательный элемент включается, вода нагревается, вещества оседают на поверхности спирали. Через некоторое время налет становится тверже, каменеет, вся поверхность детали покрывается коркой. Это приводит к нарушению теплообмена, и ТЭН перегорает.
Спираль может сгореть из-за перепада напряжения.

Когда нагреватель выходит из строя, его меняют, но начинать нужно с проведения подготовительных мероприятий.

Что понадобится для ремонта?

Если наличие неисправности все-таки подтвердилось, то пора заняться заменой ТЭНа. Но прежде чем приступать к работе, необходимо обзавестись всеми необходимыми инструментами. Список небольшой, но без него вряд ли что-то получится сделать.

Для ремонта понадобятся:

гаечные ключи;
плоскогубцы;
тряпки или салфетки — они должны хорошо впитывать воду;
отвертки — желательно запастись крестовыми и прямыми;
фазомер — инструмент представляет собой отвертку, в ручку которой встроен специальный индикатор;
новый нагревательный элемент.

Вооружившись всем необходимым можно приступать непосредственно к ремонту. Чтобы все прошло успешно, нужно следовать определенному порядку действий, который будет рассмотрен далее.

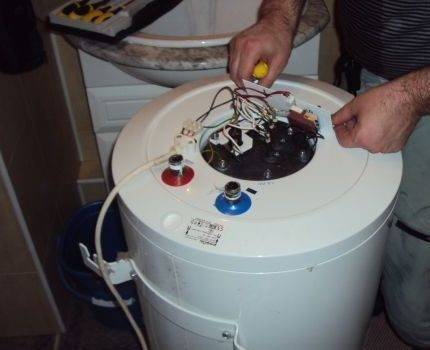

Хоть подавляющее большинство бойлеров отличаются друг от друга внешним видом и характеристиками, но, как правило, они имеют идентичную конструкцию

Где он находится?

Для того, чтобы получить доступ к нагревательному элементу, необходимо выполнить частичный разбор стиральной машины. Для этого понадобится набор отверток. В большинстве моделей машин Самсунг нагревательный элемент находится внизу с организацией доступа с фасадной стороны.

Перед тем как приступить к ремонту, необходимо выполнить подготовительные работы:

Слить воду, если она есть в баке.
Отключить стиральную машину от электросети, вытащив вилку из розетки.
Перекрыть подачу воды на машину.
Вытащить кювету для засыпания стирального порошка.
Выдвинуть машину таким образом, чтобы обеспечить себе свободный доступ к ней со всех сторон.
Со стороны задней стенки открутить винты, которые удерживают верхнюю панель.
Сдвинуть верхнюю крышку и снять ее.
В верхней части машины, со стороны фасада и с торцов, найти и выкрутить винты, которые удерживают панель с индикаторами. Так как она соединена с машиной не только наружным крепежом, но и проводами, расположенными с внутренней стороны, действовать следует очень аккуратно.
Отвинченную панель кладут сверху на машину, не нарушая контакты.
Находят все винты, которые удерживают фасадную панель, и отвинчивают их.
Фасадную панель снимают. В районе замка люка эта панель имеет соединение с машиной проводкой. Провода нужно аккуратно отсоединить, а панель с дверцей люка убрать в сторону.

При снятых панелях можно получить доступ к ТЭНу. На этом этапе сам трубчатый элемент еще не виден, для обзора доступно только крепление и подвод контактов.
