автоматические ворота с дистанционным управлением своими руками

Содержание

Особенности работы

Автоматические ворота имеют свои достоинства и недостатки. К плюсам относится их надежность, возможность выбора типа управления, экономия времени при открывании и закрывании створок или цельного полотна. Незначительные минусы имеются у всех ворот, однако существенным недостатком является то, что их автоматика зависит от питания электрическим током. В случае неисправности электропроводки или временного отключения тока въезд будет закрыт. Поэтому при их выборе стоит заранее решить проблему, как открыть автоматические ворота самостоятельно. Стоит выбирать те конструкции, которые можно будет открыть вручную в случае их заблокирования.

При необходимости нужно смазывать редукторы и тросы, очищать рельсы от загрязнений, следует проводить проверку уплотнителей на воротах, электрических соединений. При хорошем уходе и правильной эксплуатации автоматические ворота прослужат длительное время и окупят свою стоимость.

Особенности распашных ворот

Благодаря удобству и простоте устройства, автоматические распашные ворота являются наиболее популярным видом. Они выполняются в виде двух створок. Каждая из которых состоит из каркаса, выполненного из стального профиля, и обшивки из листовой стали, профлиста, сэндвич-панелей. Крепятся створки на шарнирных петлях вертикально к глубоко и прочно установленному стальному каркасу, имеют максимальный угол открытия 180°. Их характерной особенностью является низкая теплоизоляция и необходимость в наличии свободного пространства перед воротами, которое необходимо будет расчищать в зимнее время от снега.

Виды автоматических ворот

К достоинствам этого вида ворот относится:

удобство монтажа;
доступная стоимость;
высокий уровень безопасности и вандалозащищенности.

Модификации автоматических ворот

Автоматические ворота для гаража с дистанционным открытием имеют отличительные конструктивные особенности и различаются механизмом управления. В зависимости от места, где планируется их установка, нужно выбрать оптимальный вариант:

распашные;
секционные;
подъемные;
поворотные;
рулонные;
откатные.

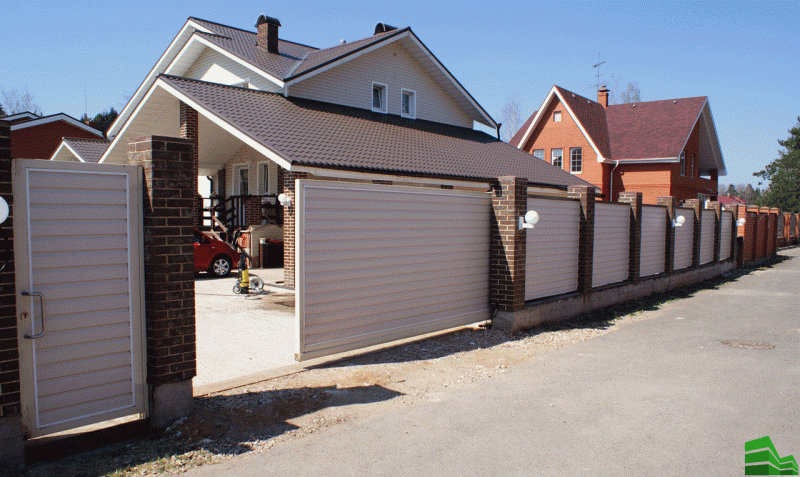

Раздвижные автоматические ворота, исполняющие декоративную роль

Для обустройства входной зоны приусадебного участка, ограниченного каменным или кованым забором, целесообразно подобрать распашные конструкции. Простота установки – главный плюс этого вида ворот. Но при недостатке свободного пространства около входа на территорию дома (близкое расположение к дороге), для нивелирования возникновения аварийных ситуаций разумно осуществить монтаж подъемных конструкций.

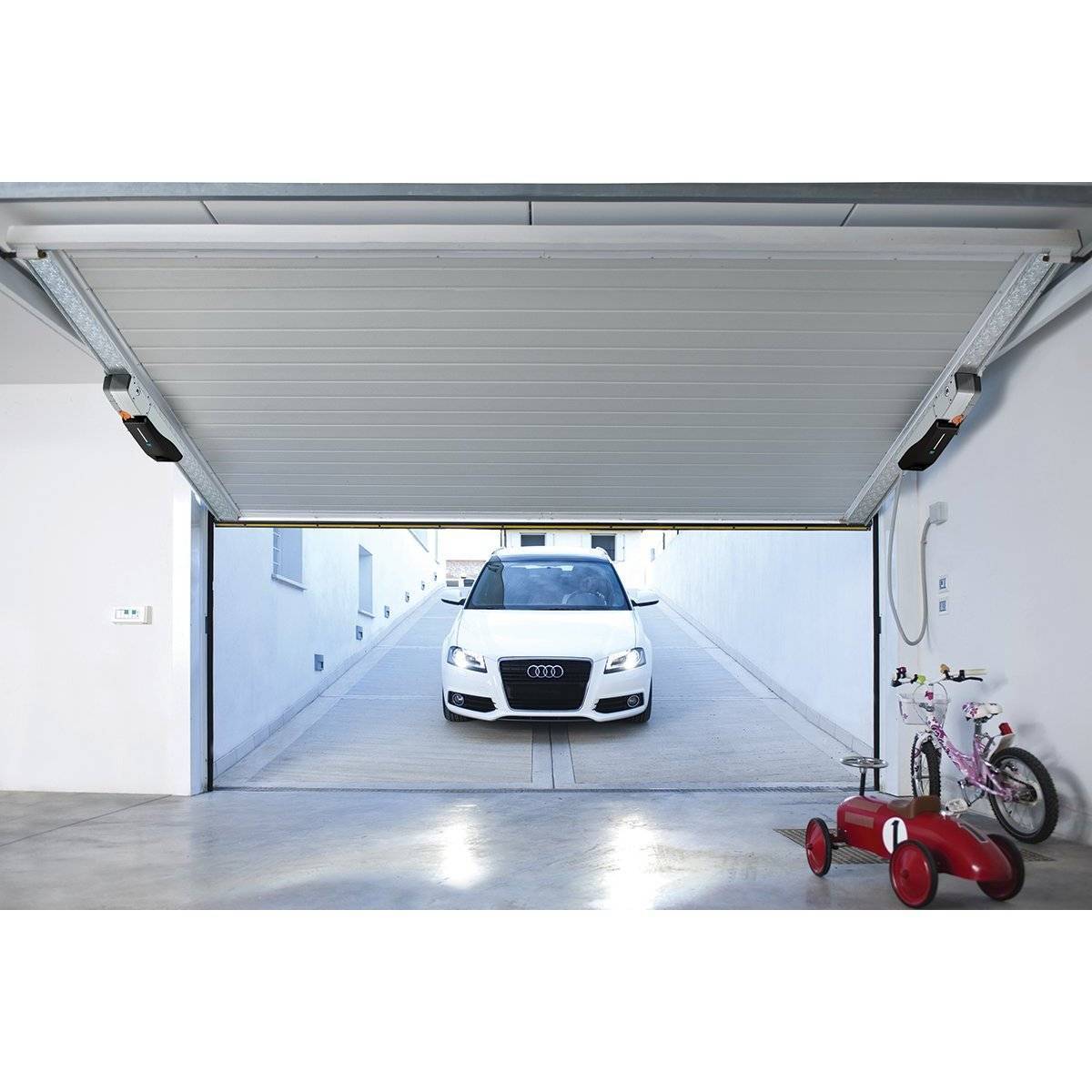

Автоматические гаражные ворота из металлопрофиля

Они имеют несколько разновидностей – секционные, поворотные и рулонные. Различаются эксплуатационными свойствами, функциональностью и способностью принимать разные положения во время открытия и закрытия. При желании автоматические ворота для гаража с дистанционным открытием купить в соответствии с индивидуальными требованиями, нужно подробно ознакомиться с их характеристиками. От материалов производства и качества автоматики прямо зависит срок эксплуатации конструкций, защищающих входную часть дома с гаражом.

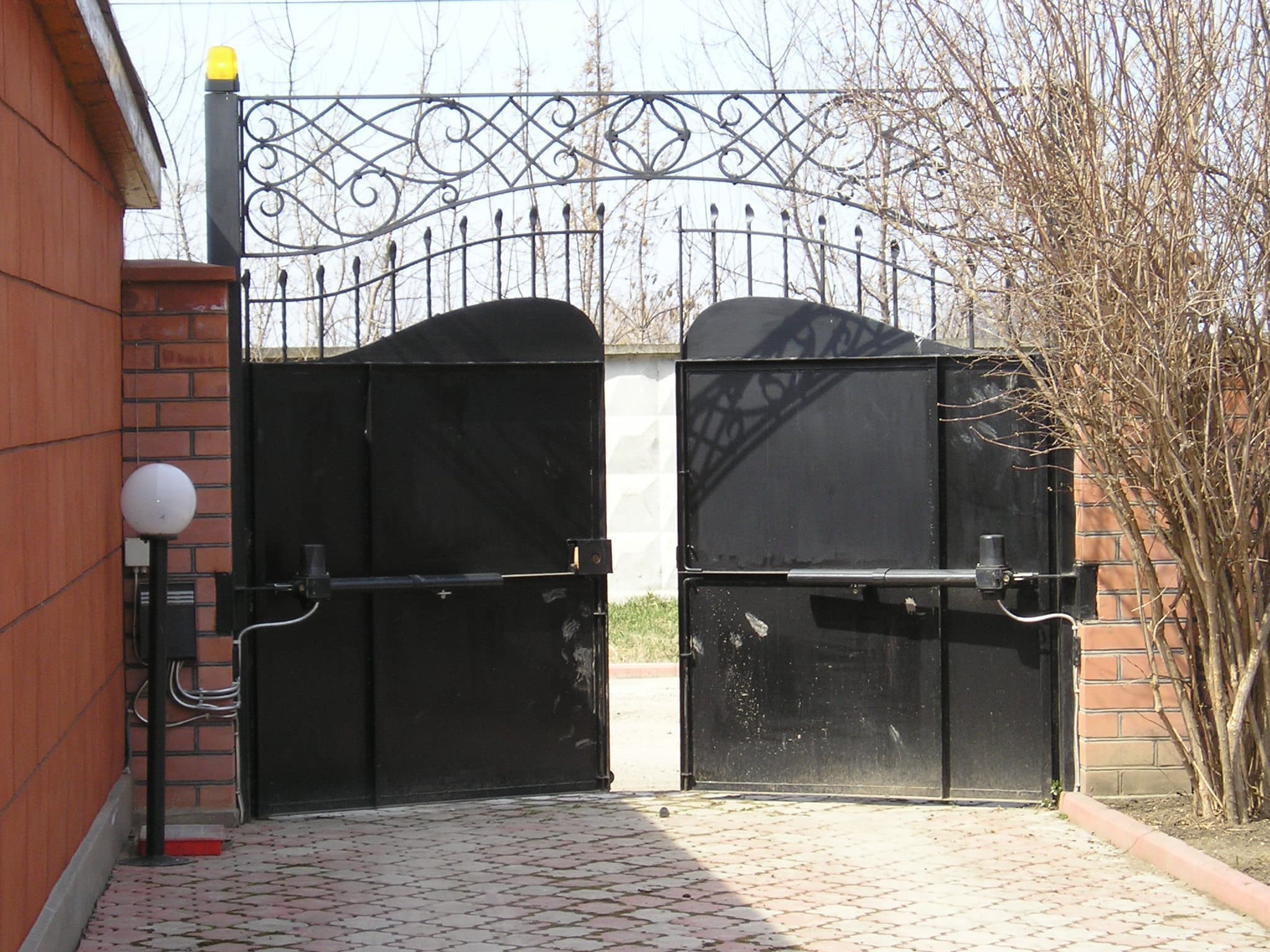

Распашные автоматические ворота из металла

Распашные металлические ворота

Различные типы ворот с автоматическим дистанционным управлением

В зависимости от устройства различают следующие виды автоматических ворот с дистанционным управлением:

подъемные;
откатные;
распашные.

Подъемные конструкции имеют свои разновидности – это рулонные, секционные и поворотные.

Рулонные ворота

Данный тип конструкции отличается простотой и удобством. Для его сооружения не требуется много места. Ворота представляют собой множество алюминиевых планок, соединенных в одно полотно. При открытии ворот это полотно наматывается на барабан, который расположен под потолком.

Открытие возможно вручную, или механическим способом, при помощи пульта дистанционного управления. Система состоит из: полотна, направляющих, короба с мотором и валом, приемника дистанционного управления, фотоэлементов.

Преимущества:

Надежный способ защиты помещения от холода.
Компактные, могут устанавливаться при низких потолках, на небольшой высоте.
Имеют невысокую стоимость.

Пошаговая инструкция по изготовлению и монтажу ворот

После расчистки места для установки конструкции и подготовки материалов и инструментов можно начинать основную работу.

Разметить место для закапывания опорных столбов, а затем буром сделать ямы под их установку глубиной примерно 1,2 м, а диаметром 0,5 м. Если нет бура, можно использовать лопату. Столбы должны стоять очень прочно, так как от этого зависит и надёжность будущих ворот.
Зачистить трубы, удаляя с них ржавчину, обработать антикоррозийным средством и обернуть нижний край рубероидом. Это необходимо для защиты деталей от коррозии.
На дно каждой ямы насыпать слой щебня толщиной около 15 см, установить трубы и залить бетоном. Верхние части каждой стойки закрыть специальными заглушками, чтобы внутрь не попадала вода.
Вертикальность опор проконтролировать с помощью уровня. Чтобы столбы не покосились, их можно подпереть специальными брусьями. Подождать, пока бетон высохнет (3–5 дней).
Собрать раму на специальной ровной площадке.
Сварить её и дополнительно укрепить стальными уголками.
Длинные стороны каркаса зрительно разделить на 3 части и к условным точкам приварить перемычки — рёбра жёсткости. Можно приварить планки ещё и по диагонали.
Приварить петли к местам крепления перемычек.
Облицевать каркас профлистом, предварительно вырезав ножом по металлу прямоугольные выемки для петель.
Для крепления использовать шурупы с шестигранной головкой, подобранные под цвет основного материала.
Петли лучше приваривать, когда каркас ещё находится на площадке. Чтобы ворота невозможно было снять, приварить над верхней частью дополнительные крепёжные уголки.
Навесить ворота на петли и подложить под середину конструкции деревянную подставку.

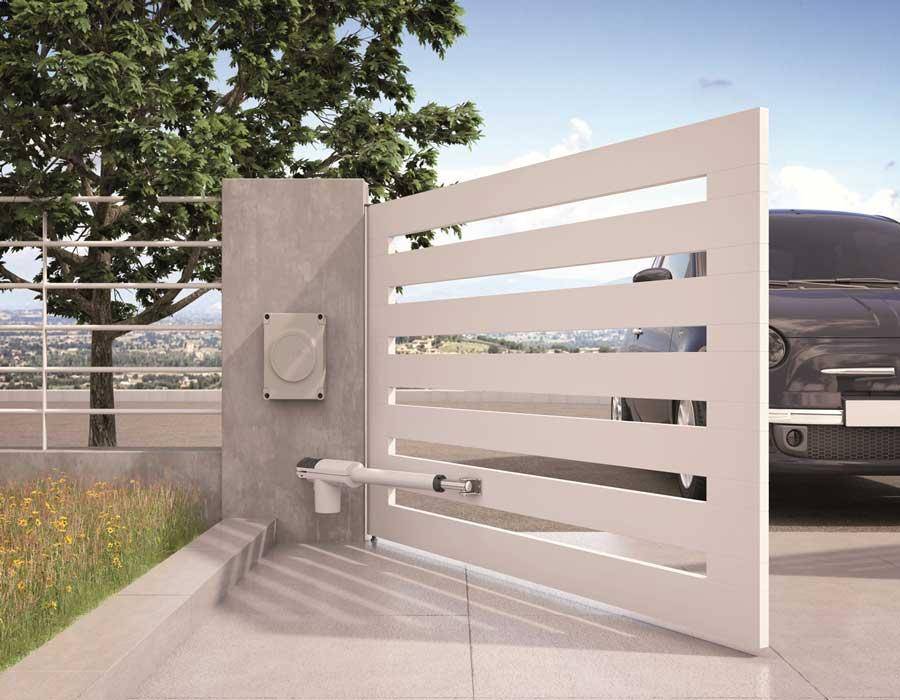

Электропривод для распашных ворот

Эту деталь также можно сделать своими руками, если вы разбираетесь в электричестве. Главная её часть — механизм от параболической антенны с червячной передачей. Спутниковое ТВ старого образца имеет поворотный механизм, который можно установить на распашных воротах. Червячная передача действует, как и поворотный механизм, но может работать от низкого напряжения в 36 вольт. Заводские приводы работают только от электросети в 220 вольт.

Электропривод от спутниковой антенны можно установить на распашные ворота

Для сборки понадобится:

два электрических привода с наиболее длинными штоками, которые можно купить в специализированных магазинах;
пульт дистанционного управления с дальностью действия не менее 50 м;
понижающий трансформатор;
электрическое реле для предотвращения поломки привода в случае попадания под ворота посторонних предметов.

Собрать устройство можно за один день.

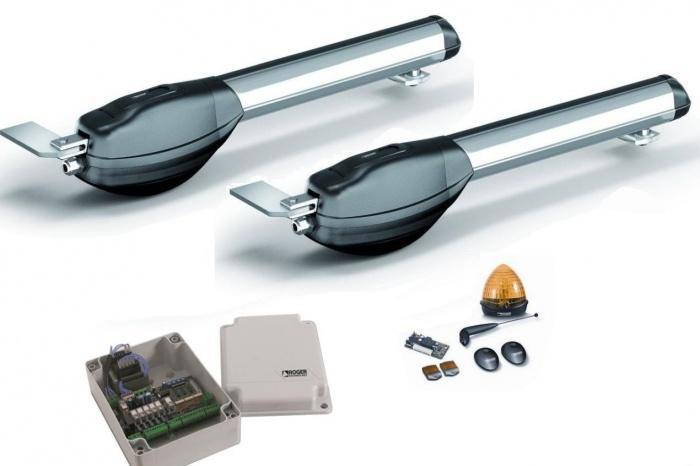

Установка заводского электропривода

Если вы предпочитаете более надёжную систему, лучше использовать автоматические заводские устройства. Но вначале необходимо определиться, куда будут открываться створки — внутрь или наружу.

Створки распашных ворот могут открываться внутрь или наружу

Инструменты для установки привода:

электрическая дрель;
плоскогубцы;
шуруповёрт;
рулетка;
изоляционная лента;
молоток.

Чтобы выбрать тип устройства, понадобится замерить расстояние между петлями и внутренней стороной опоры:

если оно менее 15 мм, подойдёт более дешёвый линейный механизм, не оборудованный рычагами;
если от 15 до 30 мм, то придётся приобретать рычажный вариант или сделать определённые ниши для первой системы.

Далее, мы определяем ширину створки, а также учитываем обязательную ветровую нагрузку. Створки ворот должны ходить легко, чтобы электропривод мог плавно открывать и закрывать их. Если конструкция открывается внутрь, можно устанавливать любые электрические приводы. Для стальных столбов лучше всего взять линейную или рычажную модель, а для кирпичных — только вторую. Если створки ворот открываются наружу, то подойдёт любая система, которую монтируют внутри проёма. Места она займёт около 15 сантиметров с каждой стороны конструкции.

Порядок работы:

По кругу колонны приварить металлические усилители при осуществлении монтажа электропривода на кирпичный столб.
Установить гидравлический привод на ручной режим и подсоединить с помощью сварки крепёжные элементы к воротам.
Если выбрана линейная модель, то после приваривания оставить после полного открывания ворот хотя бы 1 см для плавного и свободного хода. Проверить ход створок и чёткость движения электропривода, а затем поставить упоры и двигатели.
Поставить планки, подшить пульты и включить систему. Затем автоматику оборудовать выключателями.
Установить сигнальную лампу и фотографическое устройство, которое невозможно оборудовать, пока не будут отрегулированы все остальные системы.

Характеристики автоматических ворот

К достоинствам автоматических ворот относится:

Простота управления, осуществляемая пультом дистанционного управления (ДУ) не покидая салона автомобиля.
Экономия времени.
Возможность использования дополнительных функций, примеру установка определенного временного промежутка, через который ворота должны закрыться.

Стоимость автоматических ворот с ДУ зависит от их:

типа;
размера;
комплектации;
производителя.

Управлять воротами с ДУ можно не выходя из автомобиля

Разнообразие современных типов автоматических ворот представлено следующими типами:

Распашные ворота.
Откатные ворота.
Подъемные ворота.

Каждый их данных типов ворот имеет свои особенности и назначение, преимущества и недостатки. Выбирая автоматические ворота, следует учитывать характеристику их конструкции и условия использования.

Монтаж и настройка привода

Монтаж и настройка привода для автоматических ворот.

Для того чтобы установить автоматику для ворот своими руками, необходимо, в первую очередь, закрепить на столбах и створках сваркой обычные кронштейны П-образного типа, благодаря которым и будет обеспечиваться подвижное соединение. Как правило, осью вращения служат каленые болты, диаметр которых должен находиться в интервале от 8 до 10 мм.

Монтаж и настройка привода должны выполняться с соблюдением следующих правил:

Установка электрического привода производится по верхнему краю полотна с обязательным направлением электромотора и рычага к низу.
Устройство крепится сначала к столбам, а после только к створкам.
Затем необходимо открыть ворота и заняться настройкой концевых выключателей.
Заблокировать привод и подключить электропитание.
На наиболее просматривающемся участке желательно установить лампу, которая будет сигнализировать о подаче электроэнергии на мотор механизма.

Для защиты электромотора и редуктора от осадков нужно использовать специальные кожухи, которые можно также сделать самостоятельно.

Самодельная система автоматики для распашных ворот

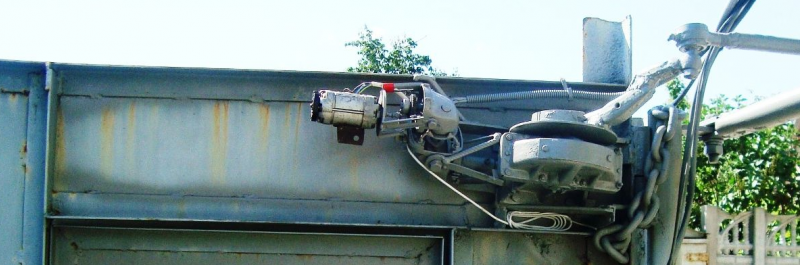

Наиболее простой вариант самодельной автоматической системы и привода можно изготовить по рычажной схеме на основе деталей и запчастей от современного автомобиля.

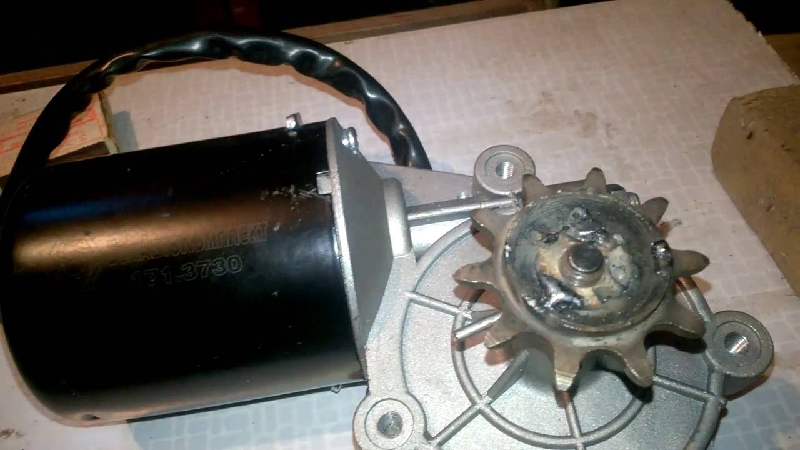

В качестве привода для распашных ворот своими руками можно использовать мотор с гребенкой от Газельки с зубчатым колесом или встроенным редуктором от любой легковой машины.

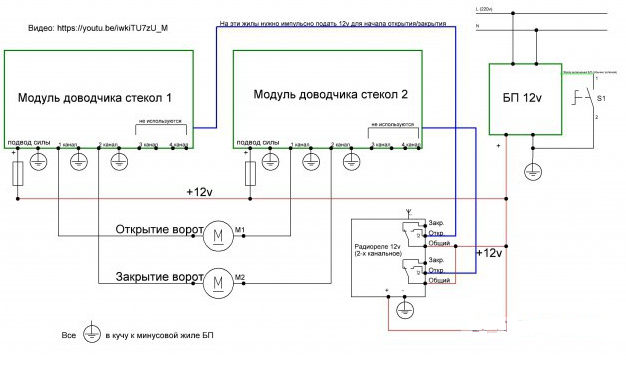

Сама по себе система не заработает, нужна автоматика от доводчика стекол при закрытии.

Чтобы установить систему на ворота, потребуется переходной кронштейн, сделать его можно из обрезка профильной трубы, который просто приварить к стойке на высоте не менее 200 мм над уровнем грунта. Привод необходимо ставить либо очень низко, либо на высоте не менее 180 см, чтобы проезжающий через ворота автомобиль не снес всю систему автоматики.

Из той же трубы можно изготовить плечо рычага

В любом случае, неважно, какой вариант крепления был выбран, необходимо добиться, чтобы ось вращения рычага и оси навесов створки ворот были параллельными. В противном случае при открытии ворот рычаг опустится или поднимется и заклинит двигатель, а система автоматики просто перегорит

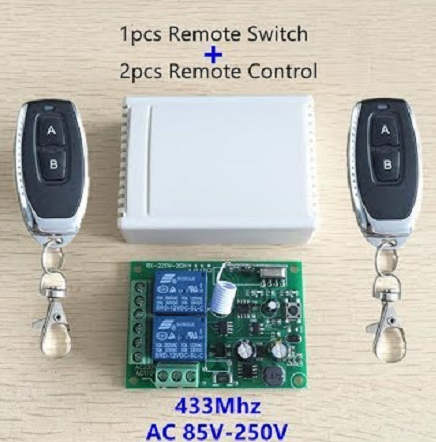

К системе обязательно добавляется пульт управления, можно использовать дистанционный блок автоматики для освещения.

Если удастся купить готовый мотор-редуктор от промышленного оборудования, то можно построить систему привода и автоматики на рычажной основе. Принципиальной разницы с предыдущим вариантом нет, но привод промышленного изготовления получается более надежным в пользовании и защищенным от дождя и снега. Кроме того, при правильной настройке системы, а именно – расположения концевиков, можно добиться раскрытия створок распашных ворот более чем на 90о. По сути, это единственный, но очень весомый аргумент в пользу рычажных систем.

Необходимые материалы и инструменты

Работу нужно начать со сбора соответствующих подручных материалов, которые позволят вам соорудить дистанционное управление гаражными воротами. Если вы умеете работать с электроникой и инструментами, то сооружение подобной техники не доставит вам никаких трудностей.

В первую очередь найдите следующие элементы:

прибор с дистанционным управлением;
звонок;
замок;
автомобильная сигнализация
концевики;
дистанционные модули;
одножильный провод.

Все это оборудование можно найти в хозяйстве, попросить у друзей или же приобрести в ближайшем хозяйственном магазине. Соорудить собственный дистанционный датчик намного проще и дешевле, чем покупать его в магазине. После этого можно переходить к основным действиям.

Подготовительные мероприятия

Чертеж — самый важный этап в любом строительстве.

Для того чтобы конструирование и установка автоматических ворот прошла успешно, необходимо в первую очередь составить чертеж. На лист необходимо нанести схематически будущую конструкцию ворот с указанием размеров. Кроме того, схема должна содержать размеры всех устанавливаемых деталей.

Разница между обычными и автоматическими распашными или откатными воротами только лишь в установке дополнительного устройства – привода. Здесь необходимо определиться с выбором

Также стоит обратить внимание на то, что под воздействием ветра движение створок останавливается, но учитывая, что ваши ворота будут достаточно легкими, необходимо предусмотреть дополнительную защиту от порывов

Размер створок

При расчете параметров будущих ворот необходимо учитывать следующие нюансы:

въезжающее транспортное средство должно оставлять с обеих сторон не менее 30 см;
чем больше ширина ворот, тем проще осуществляется въезд транспорта;
ширина створок всецело зависит от типа транспортного средства.

При въезде в установленные ворота только легкового автомобиля хватит и ширины 2,5 м, а длины – 2 м. Но для въезда микроавтобуса ширина должна составить не менее 2,5 м.

Выбор материала

Для того чтобы изготовить каркас ворот, лучше всего применить профилированные трубы из стали. Такой материал максимально увеличивает жесткость конструкции и гарантирует ее прочность.

Для обшивки каркаса может использоваться несколько типов материалов:

доска, штакетник;
профилированные листы;
поликарбонат;
металлические листы;
ковка.

Прекрасно смотрятся комбинированные конструкции, для которых используется обшивка деревом или поликарбонатом, дополненная элементами ковки.

Особое внимание стоит уделить опорным стойкам, материал для которых необходимо подбирать, учитывая вес створок. Могут быть использованы следующие материалы: железобетон, кирпичная кладка, стальные трубы, брус из твердых пород дерева

Что понадобится в процессе работы

Чтобы сделать своими руками распашные ворота, потребуется подготовка различных материалов:

Кирпич, камень или металлические трубы для опорных стоек. В том случае, если здесь будет использоваться кирпичная кладка, то потребуется еще и подготовка металла, использующегося в качестве закладных.
Профильные трубы (сечение 60х60, 40х20) – для каркаса.
Ковка, поликарбонат, дерево, стальные листы, профнастил – для обшивки каркаса.
Петли с опорным подшипником и привалочной плоскостью.
Детали запирающего механизма.

Крепкое основание — отличный задел для качественных ворот.

В процессе установки опорных стоек потребуется их укрепление и сооружение фундамента. Для этого потребуется бетонный раствор, состоящий из песка, щебня и цемента.

Для изготовления привода используются рабочие детали от автомобилей или бытовой техники. Наиболее пригодными для этого являются:

электрические стеклоподъемники;
детали спутниковых антенн (актуаторы);
домкраты винтового типа;
электродвигатели редукторные (усилие не менее 120 Н).

Для изготовления системы дистанционного управления используется самая примитивная автомобильная сигнализация.

Системы привода и автоматики САМЕ

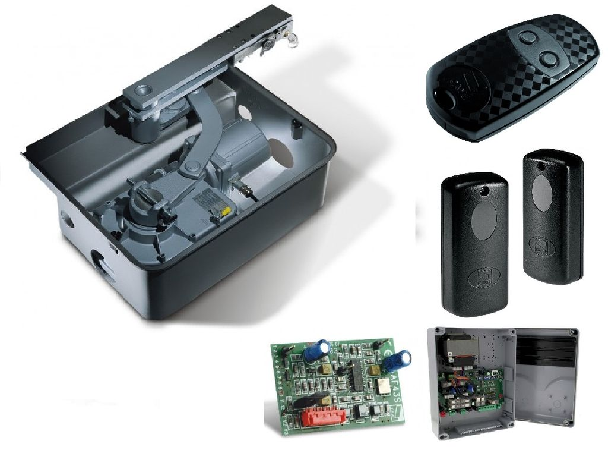

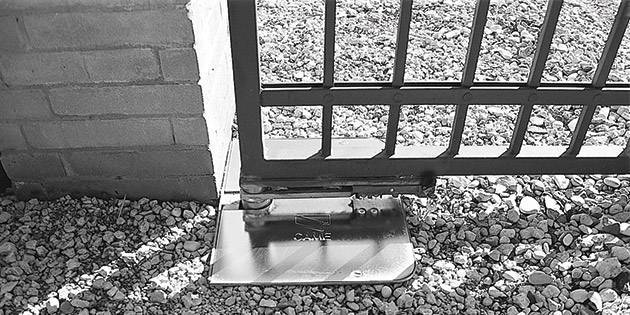

К одним из наиболее удачных систем управления распашными воротами специалисты причисляют модель FROG-PLUS итальянской компании САМЕ.

В комплект входит два блочных мотор-редуктора мощностью по 1,2 кВт и крутящим моментом 800Н*м. По сути, этого достаточно, чтобы открыть шестиметровые ворота при ветре в 10 м/с. Основное преимущество модели – компактность прибора, его можно установить в основании ворот, что обеспечивает бесперебойную работу даже в зимнее время.

Корпус мотор-редуктора полностью герметичен, даже если основание ворот залило водой, автоматическая система все равно сохранит управление приводом.

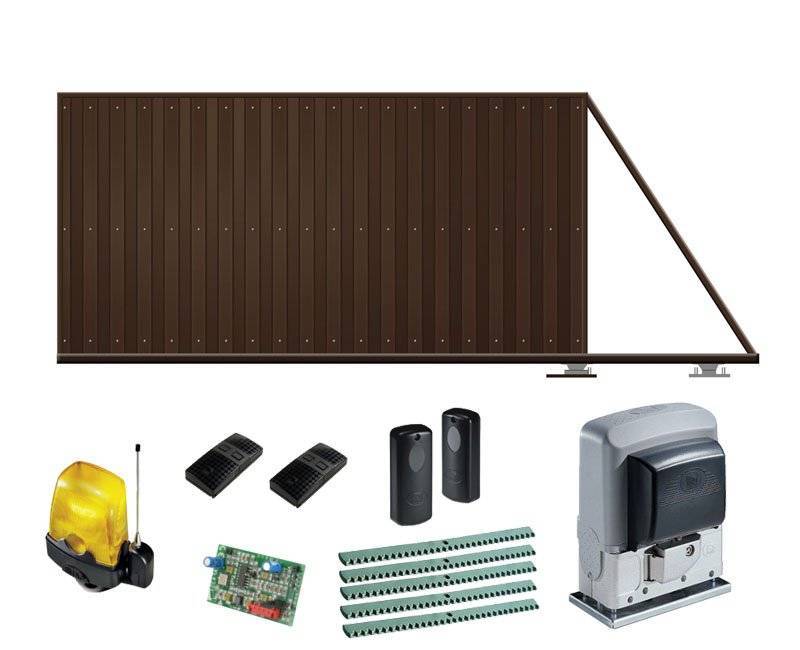

В комплект автоматики входят блок, система из 2-х концевиков и фотоэлементов, два пульта управления и радиоуправляемый сигнальный фонарь.

Второй, не менее интересной конструкцией привода от компании САМЕ считается модель FAST.

Это специализированный блок-редуктор с вынесенным, сильно изогнутым рычагом. Вращающий момент модели всего 180Н*м, это немного, но популярность конструкции принесла встроенная возможность открытия ворот даже при очень больших опорных столбах. Подобная проблема встречается довольно часто на воротах с каменным забором или достаточно большим вылетом опор.

Комплектность систем автоматики у FAST такая же, как и у FROG-PLUS.

Общие сведения

Ворота с дистанционным управлением имеют большую популярность как за рубежом, так и в России, ведь благодаря им можно комфортно въезжать в гараж. Такая система и ее функционал востребован при плохих погодных условиях, защита транспортного средства от угона.

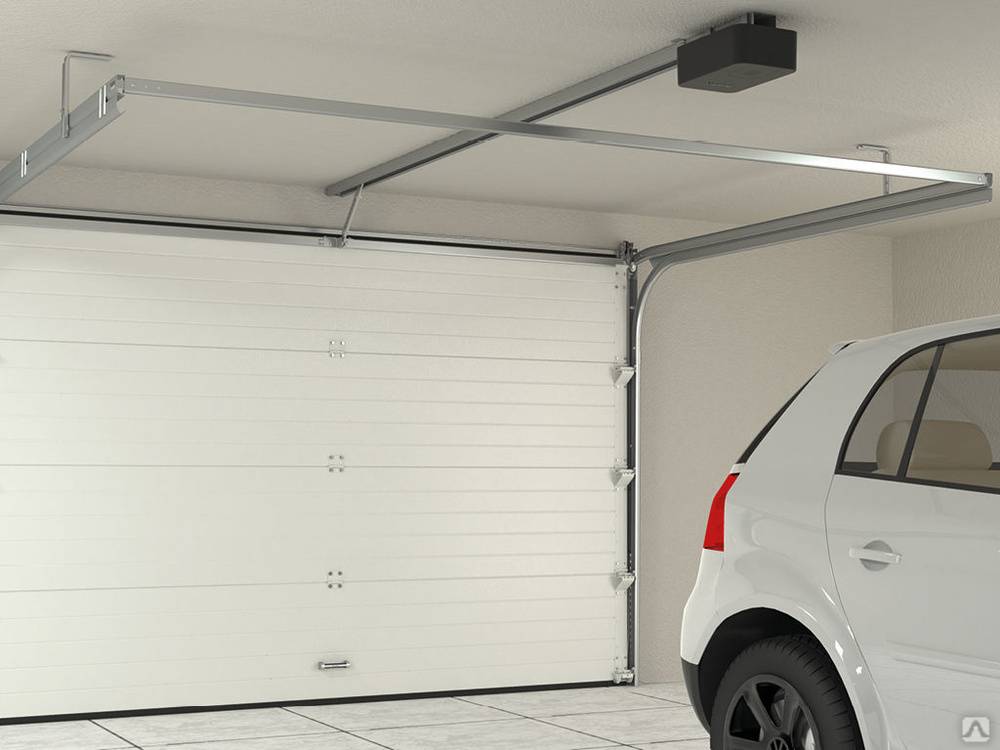

Секционные

Существует два вида приводов секционных ворот имеющие дистанционное управление, а именно потолочные и навальные. Применение потолочных приводов широко распространено в гаражных боксах.

Распашные

В основном распашные ворота представляют собой две створки и для управления ими применяется два привода, их приводит в действие блок управления, которое дает задачу на движение. Часто вместе с такими воротами устанавливается специализированная сигнальная лампа, во время движения ворот она начинает мигать, для того чтобы предупредить. Интересной особенностью данных ворот является, то что на их пути появится препятствие, то они останавливаются.

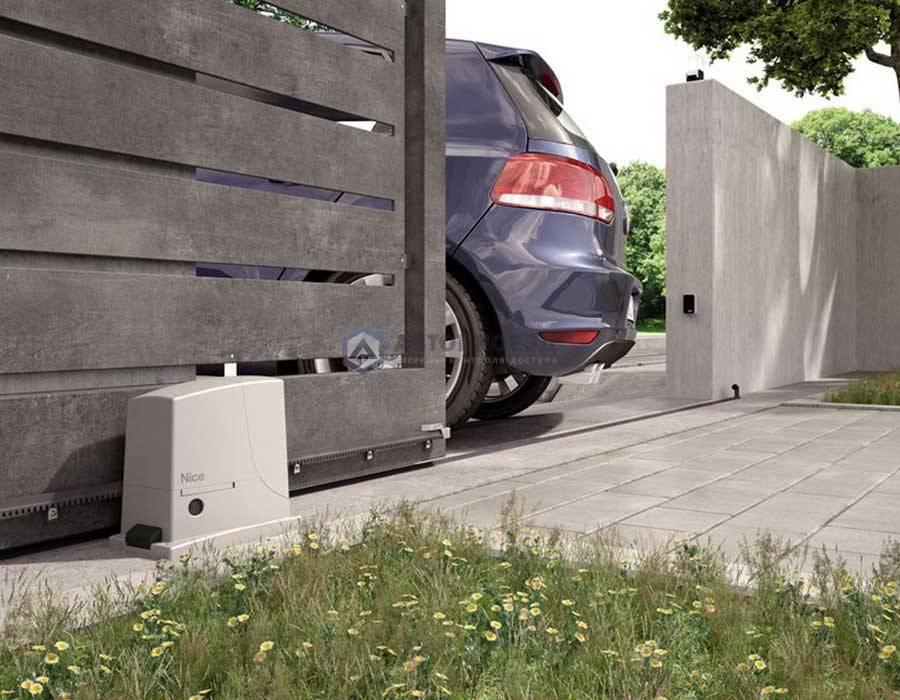

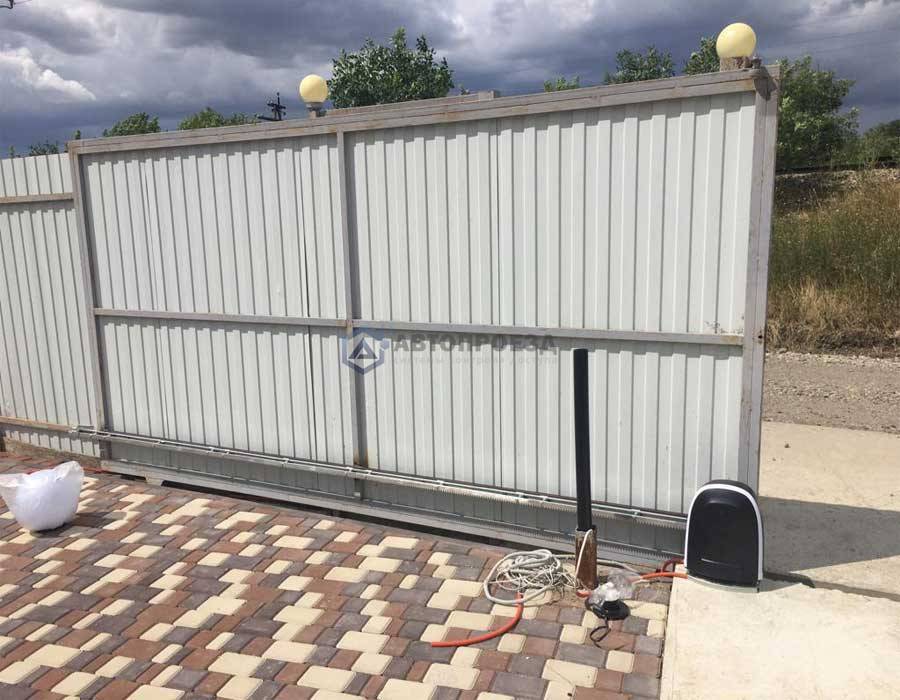

Откатные

Данные ворота характеризуются тем, что блок управление монтируется с приводом в одном корпусе, делая данную систему комфортной на этапе монтирования. В движение данный тип приводит зубчатая рейка.

Подъемно-повортные

Эти ворота самые интересные по типу открывания. Сама створка является монолитной, при нажимании дистанционного пульта управления приводится в действие механизм который поднимает полотно под углом.

Рулонные

В основном используется в качестве так называемых «ширм». Полотно открываясь, собирается вверх по специальным конструкциям и наматывается на приводной вал подвешенный над проемом. Конструкция может устанавливаться внутри, снаружи или в самом проеме.

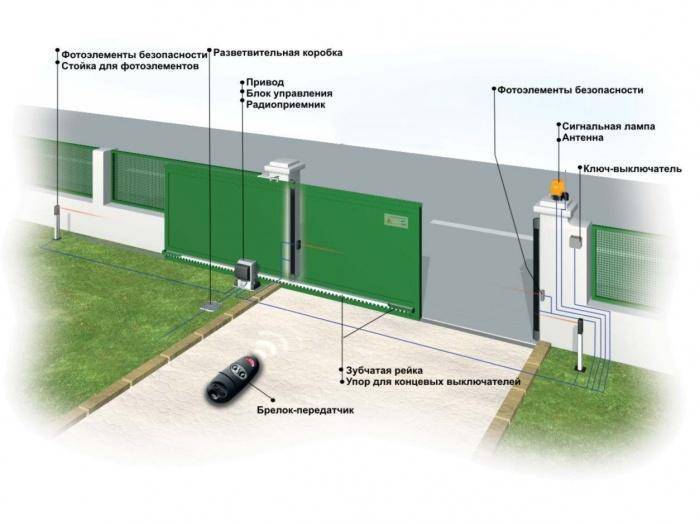

Внешний вид системы и ее составляющие: электродвигатель переменного тока 220 вольт или постоянного 24 вольта (обычно их устанавливают несколько, но может быть и один, в зависимости от типа ворот), блок управления, фотоэлемент.

Пошаговая инструкция по установке автоматики на распашные ворота

Разберем поэтапно, как в домашних условиях оснастить створки системой автоматики.

Перед монтажом распашных ворот важно правильно провести расчет размеров проема. Учитывайте следующее:

Ключевой фактор ‒ ширина автомобиля. Для свободного проезда легкового автомобилей хватит проема 2,5 м. Если нужно, чтобы на участок могла заехать грузовая машина, сельскохозяйственная техника типа трактора, ширину проема придется увеличить до 3,5 м.
Когда подъезд ко двору, гаражу невозможен по прямой дороге и придется выполнять маневры, для безопасности ширину проезда увеличивают до полутора раз от начальной.
Нужно продумать способ открытия ‒ на улицу или во внутрь. Иначе после монтажа ситуацию уже не исправить.
Как будет прокладываться кабель и где будет закреплен привод.

Монтаж привода

По окончании установки створок нужно проверить, насколько плавно они двигаются. Полотно при открытии или закрытии не должно скрипеть, идти туго. Если присутствует нехарактерный звук ‒ смажьте петли. Уровнем проверяется ровность закрепленных столбов.

Ответственное отношение на этом этапе предотвратит поломку автоматики в будущем.

Наличие концевых выключателей позволит отключать электромотор, когда он будет находиться в крайнем положении.

Порядок монтажа привода следующий:

К столбам, створкам приваривают кронштейны П-образной формы. Они фиксируются на каленые болты (оптимальный диаметр от 8 до 10 мм)

Должно получиться подвижное соединение.
Привод сначала крепится к опорам, потом – к створкам.
На видном месте важно установить сигнальную лампу, которая, загораясь, будет показывать о наличии напряжения. Ставить электромотор рекомендуется вверху створок, но это не критично.
При подключении питания привод должен быть заблокирован.
В электрическую схему важно добавить механизм, который будет отключать питание при резко повышающихся скачках тока.

Закрепив привод, проверяют, насколько четко срабатывают концевые выключатели.

Фиксация блока управления

Блок управления рекомендуется крепить на расстоянии 1,5 м и более от грунта. Ниже делать это не стоит, поскольку повышается риск попадания влаги на механизм.

Для подключения рекомендуется брать кабель 3*1,5 кв. мм.

Инструкция по установке у каждого производителя имеет свои отличия. Ее необходимо тщательно изучить, чтобы правильно выполнить подключение проводки и выведение ее на блок.

После успешного подключения, вручную настраивается пульт дистанционного управления.

Модифицированные модели имеют встроенный GSM-модуль, то есть контроль работы проводится через специальную программу на смартфоне. Основное условие ‒ телефон должен быть постоянно подключен к интернету.

Большинство пультов имеют три кнопки, цифровое меню.

Чтобы запрограммировать пульт, нужно выполнить следующие действия:

Необходимая информация будет указана на дисплее. Чтобы передвигаться по ней, нужно нажимать кнопки плюс или минус, что означает вверх или вниз соответственно.
Для подтверждения выбора нажимаем кнопку ОК.
Если вы хотите выйти из меню настроек, достаточно просто одновременно нажать кнопки плюс и минус.
Теперь нужно запрограммировать одну из кнопок, которая будет отвечать за открытие и закрытие ворот.
Для этого нужно в меню настроек войти в режим Радио, нажав ОК.
Выходим из меню нажатием плюса и минуса.
Нажимаем кнопку, которая будет контролировать работу створок.

Программируем второй запасной пульт по похожему алгоритму.

Если нужно поставить или снять дополнительные платы от блока управления, он должен быть отключен от электричества.

В разъем платы управления устанавливают приемник сигналов и две перемычки. Этими перемычками тестируют работу электропривода.

Подключение фотоэлементов

Фотоэлементы монтируют после окончательной установки блока управления, настройки электронных пультов. Под них предусмотрена отдельная перемычка, специальные столбики. Высота монтажа – от 50 до 70 см. Подключаются они к плате по инструкции производителя.

Управление открытием и закрытием ворот

При полностью настроенной автоматике закрывание наступает спустя двадцать секунд паузы после открытия створок. Какие-либо команды для этого не нужно.

Можно закрывать ворота нажатием кнопки на пульте управления, но в большинстве моделей для этого придется выполнить перепрограммирование

Перед этим важно тщательно изучить инструкцию о возможности таких изменений

Следуя рекомендациям производителя, разобраться в механизме автоматики смогут и новички. А вот браться за сборку самодельного привода без опыта не стоит, а если и делать это, то только под руководством специалиста.

Принцип работы автоматической конструкции

Автоматические системы сегодня представлены широким разнообразием. Несмотря на это их объединяет схожий принцип действия.

С управляющего устройства по необходимости подается сигнал на основную, контрольную плату.
Сигнал необходим для того чтобы запустить работу приводного механизма.
Устройство приводит в действие механизмы, которые открывают створки.

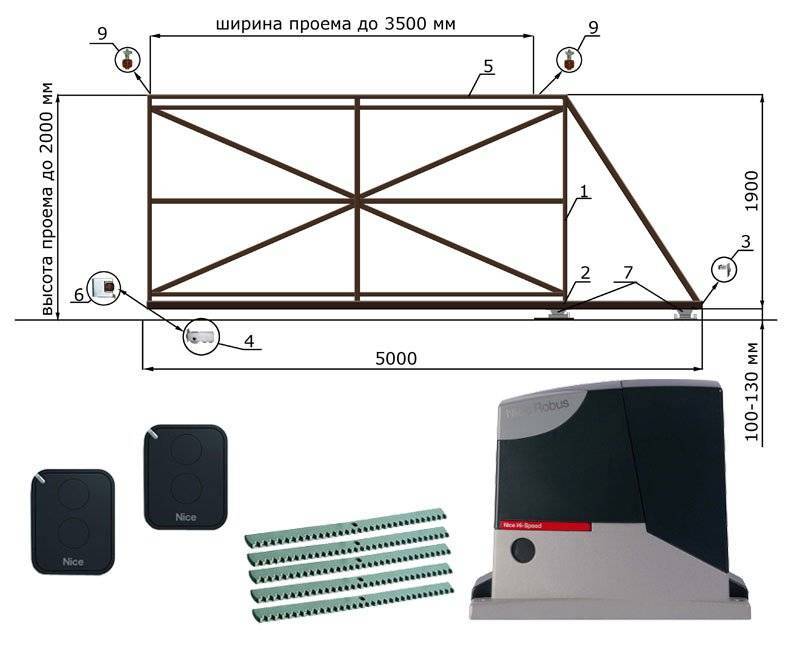

Система автоматического привода состоит из основных элементов:

Пульт для дистанционного управления, который подает сигнал.
Принимает сигнал специальный антенный приемник.
Аппаратура, которая транслирует импульсы.
Непосредственно сам блок управления.

Более дорогостоящие модели автоматического механизма могут включать дополнительные датчики демонстрирующие состояние изделия. Механизмы, осуществляющие блокировку. Фотоэлементы контролируют прохождения транспорта. При несвоевременном прохождении машины, они могут остановить закрытие. Если улица проезжей части слишком узкая потребуется установка сигнальных ламп, которые будут оповещать об открывании полотна. Набор дополнительных элементов выбирается в индивидуальном порядке.
