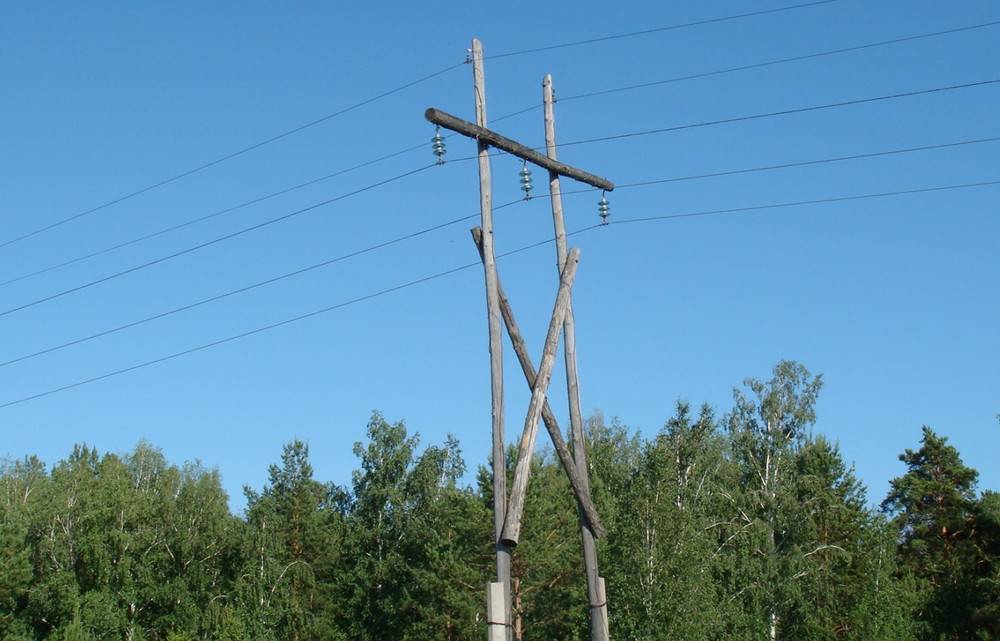

Деревянные опоры ЛЭП: выбор, установка и оснастка опор

Содержание

Особенности пропитки опор

В грунт столбы устанавливаются без пасынков. Торцы пропитываются больше, чем боковая поверхность. При эксплуатации из них вымывается до 90 % защитного состава. Для предупреждения этого сверху торец накрывается крышей из оцинковки размером 250х250 мм, а низ закрывается плоским материалом, не пропускающим влагу.

По ГОСТ 20022.0-93 древесина под опоры пропитывается защитным средством ХМ-11 в пересчете на сухую соль в количестве 13-15 кг/м3. Приобретая бревна для столбов, следует выяснить, по каким условиям они изготавливались, поскольку в некоторых ТУ это количество занижено в 2 раза. Далеко не все производители правильно выдерживают технологию изготовления изделий. Здесь требуется организация контроля качества, хотя специалист может определить его визуально.

Нормативные расстояния

В электрическом хозяйстве все дистанции – будь то взаимное расположение проводов или расстояние от ЛЭП до бани или забора нормируются. Прежде всего, это связано с охраной здоровья человека, а так же животных и птиц.

Провода должны быть безопасными и для птиц

Между проводами

Вот основные нормы, которые должны соблюдаться при устройстве ВЛ:

Любые электрические аппараты, которые устанавливаются на опорах, должны находиться ниже проводов, на расстоянии 1,6 метра от земли.
Если провода на опоре неизолированные, минимальный интервал между ними, с учётом провеса, составляет 120 см. По вертикали расстояние между ними должно быть 40 и более сантиметров.
При установке на одну опору проводов разных фаз, с изоляцией и без неё, дистанция между ними при пересечении и ответвлении составляет 10 см, а от провода до любого элемента опоры – 5 см.
Шаг по горизонтали между жгутами СИП (изолированных проводов), располагаемых на общей опоре, должен быть минимум 30 см. По вертикали расстояния варьируются в пределах от 1 до 2 метров в зависимости от типа проводов и напряжения. Для защищённых проводов (ВЛЗ) этот диапазон может сокращаться до 30 см.
В населённых пунктах с малоэтажной застройкой (проекты одноэтажных частных домов представлены в статье), все воздушные линии обязаны иметь заземление, защищающее ВЛ от перенапряжения в грозу. Расстояния между заземляющими устройствами, в зависимости от климатических условий, составляет 100-200 метров.

Как сделать заземление в частном доме читайте в статье.

Заземляющее устройство на опоре ВЛ

Кроме этих заземлений, предусматриваются и дополнительные – на ответвлениях опор, ведущих к зданиям с большим скоплением людей, содержания животных, а так же складам, в которых хранятся материальные ценности.

На каком расстоянии безопасно жить от опор ЛЭП

При прохождении воздушных линий через леса и зелёные насаждения, вырубать просеки не требуется. Достаточно, если провод располагается выше деревьев на 30 см, а по горизонтали между ними будет 50 см.

От проводов до земли должно быть не меньше 5 м для СИП и 6 м для ВЛН (неизолированных проводов). Уменьшаться оно может только в труднодоступных нежилых районах (в горах, на утёсах) – точные параметры зависят от конкретных условий.

Обработка деревянных столбов

Чтобы столбы освещения из дерева могли служить длительное время, на заводах они проходят специальную обработку, столбы покрывают антисептическими составами.

Несколько лет назад базовым составом считался креозот. Для его получения использовалась смола, которую дает каменный уголь.

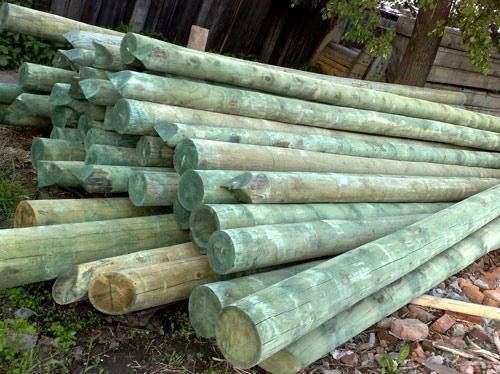

Так выглядят деревянные столбы обработанные по новой технологии Прошло время, и от креозота стали отказываться: ученым удалось разработать материалы, дающие больший эффект.

Подобные столбы освещения производятся только в заводских условиях на специальном вакуумном оборудовании. В результате столб получает отличные технические характеристики и привлекательный внешний вид. Его намного легче транспортировать по сравнению с бетонными и стальными конструкциями. Установка такой деревянной электрической опоры отличается невысокой трудоемкостью.

Выбор опоры

Опоры или попросту столбы линий электропередачи, различаются по материалу и назначению. В большинстве случаев выбор вида опоры по материалу зависит от желаний собственника, выбор типа опоры зависит от особенностей расположения дома по отношению к линии электропередач. По типам опоры различаются на промежуточные, анкерные, угловые и т.п. О марках опор в статье Как правильно выбрать деревянную опору линии электропередач до 0,4 кВ.

По материалу выбор из деревянных и бетонных опор. Металлические опоры для линий менее 35 кВ обычно не используются.

Тип опоры выбирается по расположению ввода в дом по отношению к линии электропередач. Например, если опора может встать на прямой линии от столба отвода до дома, то подойдет промежуточная опора, типа ПД (промежуточная деревянная). Если линия от трассы до дома получается с углом, опору стоит выбрать УПД (угловая промежуточная деревянная). Всё это должно быть в проекте.

По сути, тип опор, указанный выше, имеет значение для выбора линейной арматуры. Стандартная деревянная опора любого типа, маркируется С1 (толщина верхушки 18 см) и С2 (толщина верхушки 22 см). Длина столбов из дерева 9,5 метров. Обычно используется сосна, столб пропитан антисептиком и подробно о них я писал в статье тут.

Стоит вспомнить, правила по устройству отвода, которые подробно описаны в ПУЭ. О них тоже есть отдельная статья Воздушный ввод электропитания в деревянный дом, касающаяся отступа от деревьев, соседних домов и т.п.

Особенности монтажа

Опоры ЛЭП требуются в таких случаях:

Восстановление воздушных сетей в поселковых местностях.
Возведение линий электропередач.
Подведение электричества в коттеджных поселках, дачам и садоводствам.
Проведение электричества на определенное время. Такое делается в процессе строительства объектов.
Установка дополнительных опор.
Ведение интернет кабеля.

Способы монтажных работ определяются параметрами напряжений линий. Для установки опор 0,4 кВ используется специальная техника в виде ямобура. Это позволяет сделать углубления необходимого размера, а также выполнить перемещение стойки и закрепить ее в необходимом состоянии.

Перед проведением монтажа необходимо определиться с материалом для опор. Также нужно подготовить земельный участок. После установки производится электрификация объектов.

Опоры выполняются из металла, бетона и дерева. Металлические конструкции подходят для сильных нагрузок. Их применяют на подстанциях до 110 кВ.

Древесина отличается простотой монтажа. После обработки поверхности жаростойкими пропитками может прослужить более 40 лет. Бетонные конструкции представляют собой более дорогой вариант. В некоторых случаях применяются комбинированные решения. На железобетонную опору ставится деревянный столб. Этот метод позволяет получить оптимальное соотношение качественных характеристик и стоимости. Для составления плана расположения опор стоит обратиться к профессионалам.

Виды ЖБ столбов

Изделия из железобетона, разработанные для передачи или распределения электрической энергии, бывают напряжением от 0,38 до 35 кВ. На опоры ЛЭП приходится нагрузка на скручивание, большое количество осветительных элементов, масса проводов, а также боковая нагрузка. Изгиб опор освещения СВ 9,5 составляет 19,6 кН*м, а СВ 110 равняется 35 кН*м. По проектным расчетам и нормативным таблицам, объемом которых в несколько томов, выводят соответствие нужных электроопор и их применение.

По назначению железобетонные опоры линий передач электроэнергии представлены следующей классификацией:

Известно несколько видов таких изделий, которые различаются по назначению.

Анкерные. Устанавливаются при различных пересечениях, а также там, где изменяются количество, марки или сечение проводов. Такие электроопоры обязательно ставят, если линия ЛЭП пересекается с воздушной линией железной дороги и другими препятствиями.
Угловые. Устанавливают, если угол поворота воздушной линии довольно большой. На углах до 30° выполняют промежуточные виды опор.
Концевые. Монтируют на концах линии. От них отходят провода к подстанциям.
Переходные. Применяют для перемещения кабелей через различные препятствия, конструкции.
Транспозиционные. С их помощью изменяют порядок расположения проводов на столбах.
Ответвительные. Создают ответвления электролинии, например, через реки.
Перекрестные. Используются нахлестом для кабелей.

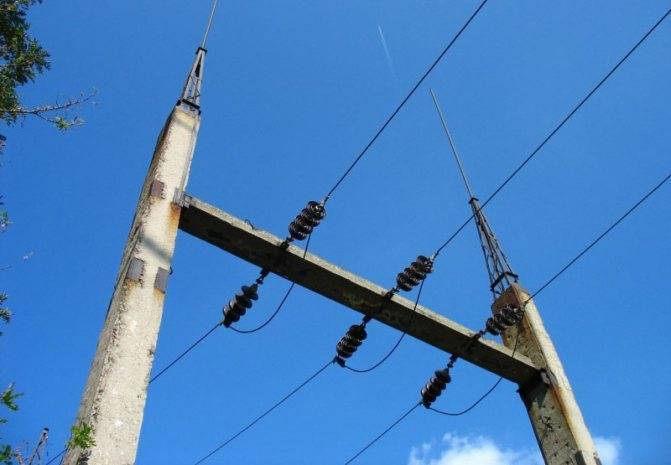

Одним из видов таких изделий является портальный. Бетонные опоры по виду бывают:

портальные (свободного расположения) с внутренними связями и с подтяжками;
одно- или многостоячные, свободностоящие или с оттяжками.

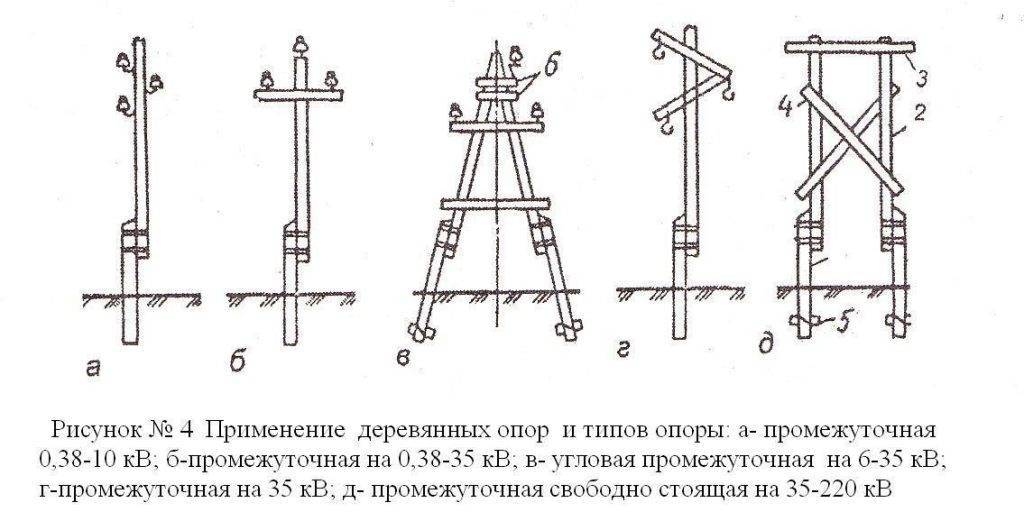

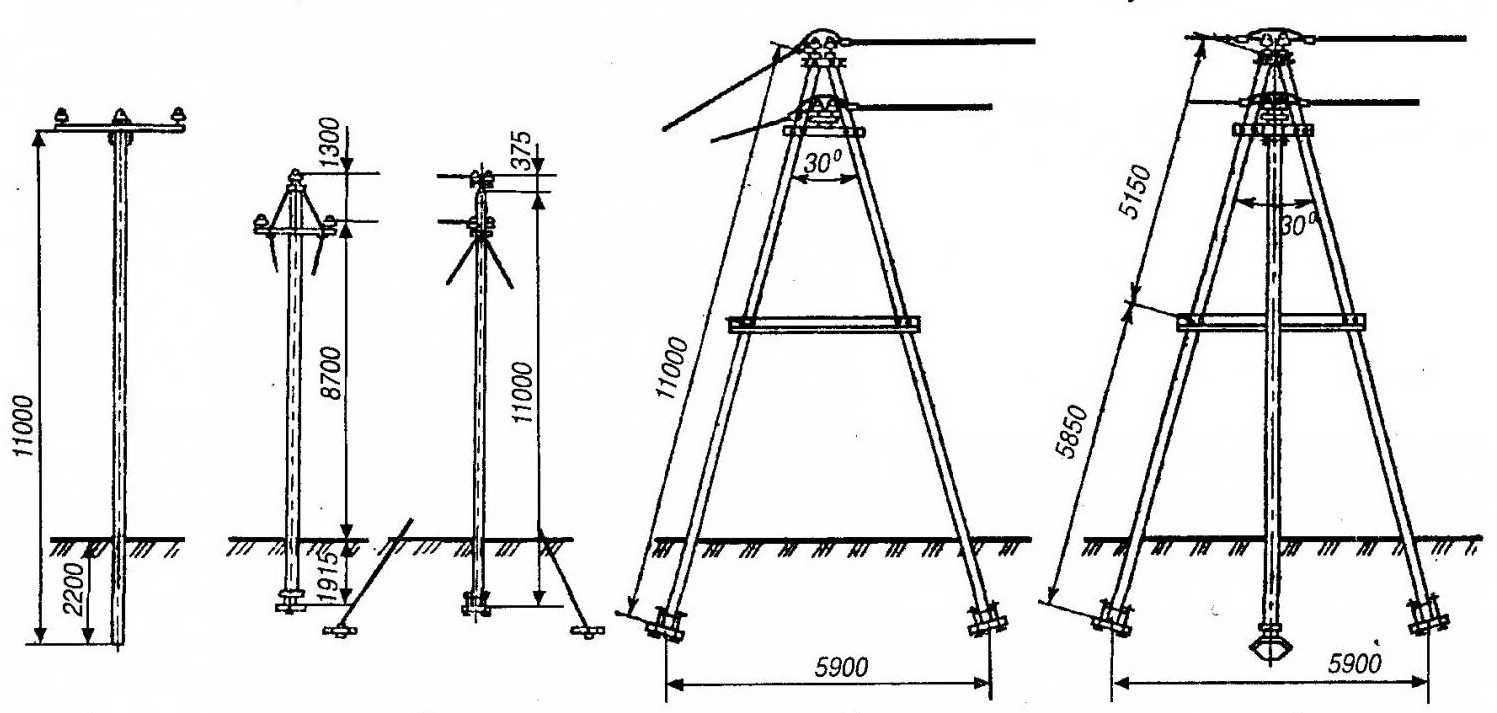

Виды опор

Для установки линий электроснабжения используют следующие разновидности опор:

Промежуточные – самый распространенный вариант. Опоры ставят на прямых участках для поддержания проводов.
Анкерные монтируются на прямых участках линий электропередач. Особенностью опор является прочность и жесткость устройства.
Угловые необходимы при обустройстве линий на поворотах магистрали. Они подходят для углов не более 30 градусов.
Концевые ставятся в конце или начале линии электроснабжения.

Опоры также бывают для низковольтных и высоковольтных линий. Чем больше напряжение, тем более мощные опоры используются.

Установка деревянного столба в грунт или щебень

Оба следующих варианта являются почти одинаковыми и подходящими, если у Вас плотный грунт с хорошим дренирующими качествами.

Установка столба с обратной засыпкой грунта

Распространенный вариант установки столбов, с использование щебня и гидроизоляции, так и без них.

Схема установки деревянного столба с обратной засыпкой грунта / Скриншот SketchUp

Скачать модель деревянного столба с установкой в грунт в формате SketchUp (.skp) c Яндекс.Диска https://yadi.sk/d/JfKloq8gQFUFCA

Плюсы установки деревянных столбов с обратной засыпкой:

Быстро и дешево;
Из дополнительных материалов требуется антисептик и щебень;
Щебень, работая как дренаж уменьшает капиллярный подсос влаги, предотвращает переувлажнение основания столба;
Щебень при трамбовке, способствует уплотнению грунта;
Гидроизоляция увеличивает срок службы предотвращая переувлажнение деревянного столба. Гидроизоляцию нужно «поднимать» над уровнем грунта ~20см или выше. Так как это самая вероятная точка быстрого гниения;

Минусы:

Срок службы зависит от климатических условий. Мнения разнятся, но около 5-6 лет или более, в зависимости от региона и породы древесины;
Может быть не аккуратный внешний вид из-за гидроизоляции;
Желательно положительная температура воздуха для проведения работ;

При обратной засыпке требуется трамбовка каждые ~10см или проливка водой.

Не очень представляется как в городской части территорий столбы могут быть иными чем сосновыми. Но возможно у Вас есть возможность использовать столбы из более прочных пород дерева, например из лиственницы. Посмотрите, что с ней бывает после установки в землю.

Слом деревянных столбов (листвиница) установленных в землю.

Установка деревянного столба с засыпкой щебнем

Вариант установки деревянного столба или опоры с засыпкой щебнем является вариантом предыдущей установки, и в общем случае не даёт значимых, решающих преимуществ. Хотя и имеет бОльшую устойчивость на плотных грунтах.

Но при этом имеет следующие недостатки:

Возможность повреждения защитного слоя гидроизоляции, острыми краями щебня;
Необходимость дополнительных трудозатрат по удалению родного грунта с участка;
Необходимость большего количества щебня;
Возможность получения «колодца» для дождевой и талой воды в глинистом грунте;

Плюсы установки деревянного столба с засыпкой щебнем:

Возможность достигнуть бОльшей плотности при трамбовке и как следствие большей устойчивости;
Возможность проведения работ при любой температуре;

Трамбовку щебня так же необходимо выполнять каждые ~10см.

По завершении засыпки щебнем необходимо сделать «горку» вокруг столба для дренажа, так как место выхода столба из грунта самое слабое место.

Этапы монтажных работ

Установка стоек ЛЭП выполняется в соответствии с нормативами СНиП. Монтаж включает следующие этапы:

Транспортировка и выкладка столбов. Проведение разметки.
Бурение отверстий, глубина которых составляет 2-3 метра. Размеры определяются на этапе проектирования и зависят от особенностей грунтов.
Сборка и монтаж стоек в соответствии с проведенной планировкой.
Проверка крепежа и завершающая фиксация. Отверстия наполняются грунтом, который утрамбовывается слоями.

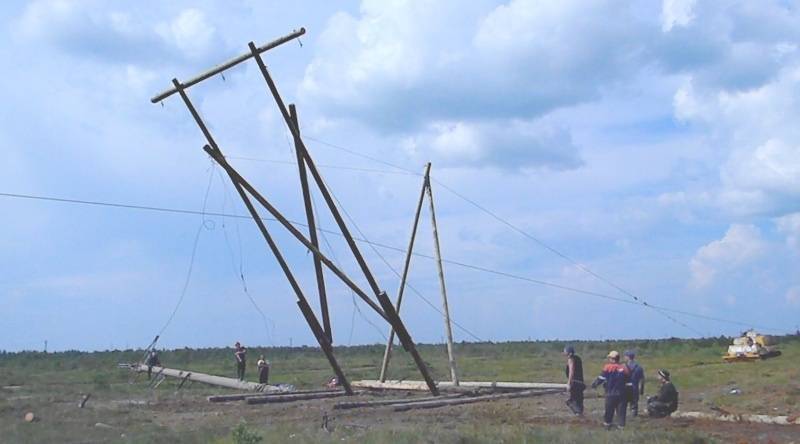

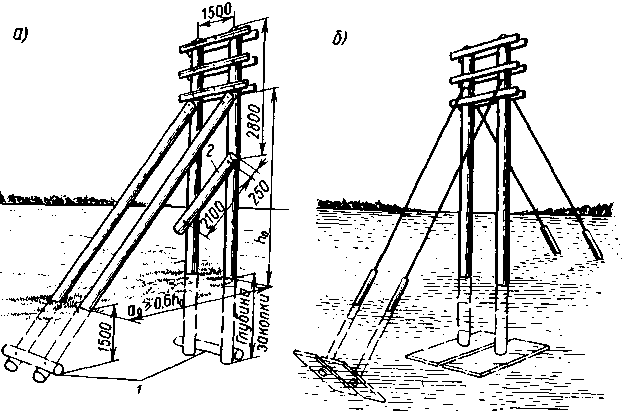

При строительстве высоковольтных линий технология более сложная. Для этого применяются более масштабные крановые установки. Такие линии отвечают за обеспечение электроснабжения крупных населенных пунктов, производственных комплексов и промышленных объектов. Даже при небольших ошибках в установке, могут произойти серьезные последствия с подачей электричества и ее выходом из строя.

Эксплуатационный срок

В зависимости от технологии производства срок эксплуатации в среднем может варьироваться от 10 до 20 лет. Это именно средний коридор, поскольку встречаются и бревна, рабочий ресурс которых не превышает 5 лет, а также высокопрочные конструкции, сохраняющие первоначальные свойства и через 50 лет. Как правило, гарантийный срок службы деревянных опор ЛЭП не превышает 10 лет. На практике же чаще всего обычные столбы такого типа используются 5-7 лет. Столь короткий срок обуславливается отсутствием должного содержания объекта или же тем, что на этапе изготовления вовсе не применялась специальная пропитка. К слову, в зависимости от характеристик защитных средств рабочий срок опоры может продлиться на 4-6 лет. Современные препараты действуют и до 15 лет. Впрочем, многое зависит и от того, насколько правильно была выполнена техника обработки составом.

Преимущества и недостатки металлических опор

К преимуществам металлических опор освещения относят:

Легкость (благодаря малому весу упрощается процесс транспортировки, монтажа).
Аккуратный дизайн (отличается в зависимости от моделей, типа и количества светильников).
Устойчивость к воздействию коррозии (обеспечивается за счет покрытия из цинка либо другого защитного материала толщиной от 80 мкм).
Стойкость к порывам ветра, силовым нагрузкам (прямостоечная опора с легкостью выдерживает до 3 т, если её высота не превышает 10 м).
Длительный эксплуатационный ресурс – до 75 лет.

Среди недостатков металлических опор освещения числится необходимость периодического техобслуживания. Хотя это зависит от особенностей самой опоры, наличие антикоррозийной обработки. Если для защиты от коррозии служит обычная эмаль, её нужно периодически обновлять. Еще одним минусом считается дороговизна опор по сравнению с аналогами из других материалов.

Маркировка опор из бетона

Маркировка ЖБ изделий состоит из ряда букв и цифр.

На назначение опоры указывают первые буквы:

Ответвление анкерное — ОА.
Угловые ответвительные анкерные — УОА.
Анкерные концевые — АК.
Переходная угловая анкерная — ПУА.
ПОА — переходная анкерная ответвительная.
ПП — переходная промежуточная.
О — ответвительная.
Угловые промежуточные — УП.
Промежуточные — П.

Первая цифра характеризует линию, для которой предназначена конструкция. Например, это 35 — линия электропередач 35 кВ.

Следующая цифра — размер. «1» предполагает, что опора сделана на основе столба СВ-105 и имеет высоту 10,5 м. Если использован столб 110, то будет стоять «2».

Стойки, из которых делаются бетонные опоры, обозначаются СВ (В — вибрированные). Потом добавляется длина в дециметрах, изгибающий момент и несущая способность (условная), например СВ 164-2-2.

В обозначении столбов могут быть еще буквы (а, в, с, ав, аг — различия по методу изготовления) и римские цифры (III, IV — класс армирования), например СВ 95-3с-IV.

Особенности бетонных опор

Бетонные стойки используются для создания, реконструкции, ремонта высоко- и низковольтных ЛЭП. К самым главным положительным качествам железобетонных конструкций относится:

отличная устойчивость материала к появлению коррозии;
возможность эксплуатации опор при сверхнизком отрицательном температурном режиме, который может достигать -55 градусов С;
возможность установки в среде с высокой сейсмической активностью;
устойчивость материала к агрессивному воздействию внешней среды;
если поверхности железобетонных опор прошли специальную защитную обработку, то срок их эксплуатации может составлять 70 лет;
опорам не страшны пожары;
железобетонные конструкции являются оптимальным соотношением цены/качества.

К основным недостаткам бетонных опор относится то, что в результате скачков температурных режимов на их поверхности могут появиться сколы и трещины. Также внушительная масса изделий создает некоторые трудности во время перевозки и установки. Данные опоры используются во время создания линий с напряжением в пределах 0,4-1150 кВ. От данных показателей во многом зависит вес и параметры опор.

Установка деревянных опор ЛЭП

В большинстве случаев деревянные опоры не устанавливаются напрямую в землю, а используются совместно с деревянными или железобетонными приставками – пасынками. Они соединяются между собой и образуют конструкцию повышенной прочности, обеспечивающую надежную работу воздушной линии электропередачи.

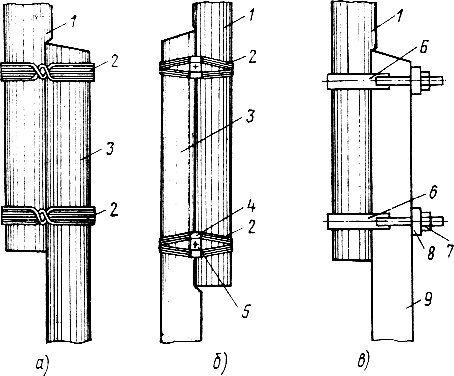

Обычный монтаж деревянных опор ЛЭП с помощью пасынков осуществляется путем соединения основной стойки с одной или двумя приставками хомутами или специальными бандажами. В местах соединения деревянных частей у них стесываются плоскости шириной 10 см и длиной 1,5-1,6 м. В конце каждой плоскости делается перпендикулярная зарубка.

Стыки мест соединений делаются плотными, без каких-либо просветов. Под бандажи заранее намечаются линии, а под болты для стяжки бандажей устраиваются небольшие выемки. Все неровности по окружности столба устраняются заранее, для более качественного стягивания деталей. Установка бандажей делается в двух местах на расстоянии от края опоры 20 см и более. Расстояние между ними составляет 1,0-1,1 метра.

Конструкция стандартного бандажа включает в себя несколько витков стальной мягкой оцинкованной проволоки, диаметром 4 мм. Если используется неоцинкованная проволока, то ее диаметр должен быть не менее 5-6 мм. Количество витков конкретного бандажа зависит от диаметра используемой проволоки. После наматывания витков проволоки, пространство между ними раздвигается специальным ломиком, после чего они скручиваются между собой. Затем опора переворачивается и такое же скручивание выполняется с противоположной стороны.

Столб для забора своими руками

Мы уже рассказывали о том, как огородится с идеей и как возвести надёжный забор на грунтах, подверженных силам морозного пучения.

Как сделать бетонный столб

Одной из альтернатив металлическим столбам могут стать самостоятельно изготовленные монолитные бетонные. Несмотря на повышенную трудоёмкость изготовления таких опор, они имеют преимущества перед металлическими:

Как сделать столбы из бетона. Опалубка для столбов забора своими руками

Существует две основные технологии изготовления бетонных столбов:

Заливка бетоном в опалубку на месте его установки;
Изготовление на площадке и его дальнейшая установка на место.

Опалубка для столбов своими руками.

Опалубка может быть:

Эти способы не дают 100% гарантии того, что в растворе не останется множества раковин, содержащих воздух, что значительно снижает прочность бетона. Выходом может стать использование скользящей переставной опалубки.

О бетонных и деревянных опорах

Промышленный акцент последних десятилетий, на массовый выпуск бетонных опор для линий электропередач, привел к их массовому использованию, и оттеснению на второй план деревянных опор. Однако продолжительное время эксплуатации бетонных опор выявили ряд их недостатков, которые совсем не характерны для опор деревянных.

Например, правильно сделанная деревянная опора без проблем служит 40-50 лет, а линии электропередач на деревянных опорах не ломаются при ураганных порывах ветра. К сожалению, отсутствие отдельного стандарта для производителей деревянных опор, позволяют производителям снижать их качество, что сильно влияет на срок их эксплуатации. В этой статье я расскажу, как правильно выбрать деревянную опору линии электропередач до 0,4 кВ.

Есть компетентное мнение, что деревянная опора линий электропередачи служит дольше, чем опора бетонная. Утверждение спорное, если не указать дополнительные условия. На самом деле, деревянная опора служит дольше бетонной, если:

Деревянные столбы типа С1-С3, С4 используемые для самой опоры и для её укоса (подкоса) в заводских условиях обрабатываются специальной защитной пропиткой на 85% глубины заболони дерева.
Для пропитки используется, к сожалению, импортная пропитка CCA, в состав которой входит, мышьяк, хром, медь.
Как дополнения, лучшее дерево для опоры это сосна, лучшее место заготовки древесины для опоры расположено выше 55 параллели (северный лес, зимней рубки), толщина опоры на верхнем крае не менее 16 см, опора пропитана после просверленных технологических отверстий.

Визуально, качественно пропитанные опоры ЛЭП

Сравнивая бетонную и деревянную опору, стоит отметить следующий момент. В России нет отдельного, четкого стандарта по изготовлению деревянной опоры для линий электропередачи. Отсюда самостоятельность производителей опор создает большой разброс в их качестве и сроке эксплуатации.

Особенности опор освещения и ЛЭП

Не секрет, что линии электропередачи бывают кабельными (заглубленными в грунт) и воздушными. Специальные железобетонные световые опоры нашли повсеместное применение при устройстве воздушных линий электропередач.

Основой таких сооружений является центрифугированная или вибрированная стойка, изготовленная с применением плотных тяжёлых цементных растворов, армированных сварными металлическими конструкциями.

Опоры ЛЭП, кроме центрифугированных и вирированных стоек, могут состоять из следующих конструкционных элементов:

Монтаж железобетонных опор в грунт осуществляется посредством установки сооружения в заранее пробуренный котлован цилиндрической формы с последующей засыпкой песчано-гравийной смеси в образовавшиеся пазухи.

Для того чтобы обеспечить необходимую прочность установки сооружения на слабых грунтах, подземная часть опор ВЛ укрепляется посредством ригелей, схваченных полухомутами. Для крепления навесных металлоконструкций применяются хомуты или сквозные болты.

Основные характеристики

Опоры железобетонные — изготавливаются с применением высокомарочного бетона, армированного проволокой-катанкой и арматурными прутьями.

Среди основных преимуществ этих сооружений следует отметить следующие качества:

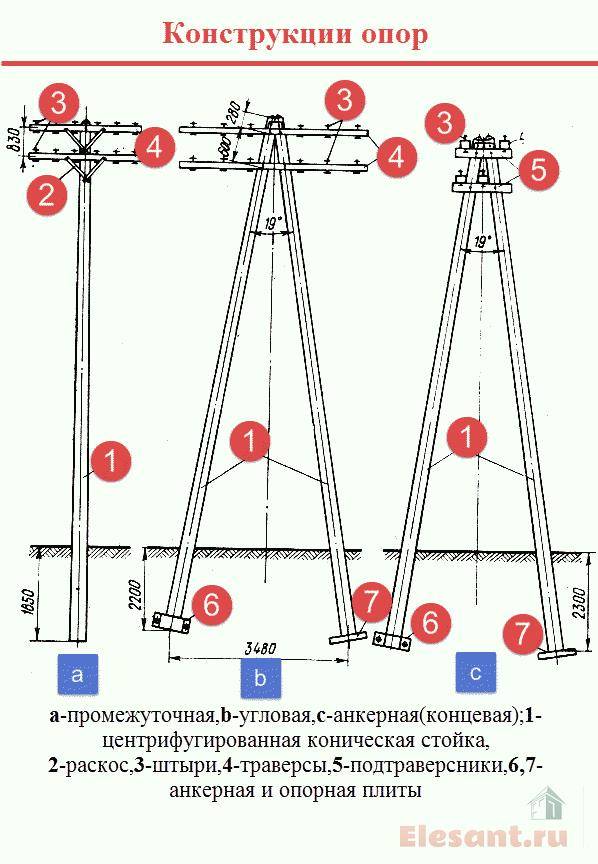

Основные разновидности

Помимо того, что повсеместно применяются железобетонные опоры освещения, используются столбы для линий электропередач.

Такие сооружения подразделяются она следующие категории:

Опоры промежуточного типа — используются при обустройстве прямых участков трассы воздушных линий.

На фото — столбы промежуточного типа

Такие сооружения не рассчитаны на нагрузку, направленную вдоль ЛЭП и применяются исключительно для монтажа проводов и фиксирующих тросов. На сегодняшний день около 80% всех ЛЭП монтируется на .

На фото — анкерные столбы

Опоры угловые — устанавливаются на тех участках, где трасса изменяет свое направление. На столбы такого типа приходятся результирующие нагрузки тяжести проводов с межопорных смежных пролетов.

Концевая опора — это разновидность анкерных столбов.

Такие сооружения располагаются преимущественно в начале и конце ЛЭП. Сооружения этого типа рассчитаны на односторонние нагрузки.

Опоры специального назначения используются для выполнения особых задач.

Кавабанга! Украшение ландшафта — изготовление изделий для сада и парка из бетона

Конструкционные особенности

В соответствии с конструкционными особенностями железобетонные опоры ВЛ подразделяются на следующие категории:

портальные с оттяжками;
портальные с внутренними связями без оттяжек;
одно- и многостоечные с оттяжками;
одно- и многостоечные без оттяжек.

Установка деревянных опор ЛЭП

Как правильно производить монтаж

После того как вы определитесь с выбором материала, нужно рассчитать, на каком расстоянии будут находиться друг от друга столбы, да и сколько их вам понадобится вообще для обеспечения электричеством всего участка.

Для этого существуют нормы, установленные инженерами электросети. Здесь учитывается длина столба, и какой провод будет использоваться.

Из расчетов можно узнать, сколько метров должно быть между столбами. После чего, можно приступить к бурению скважин для дальнейшей установки в них столбов.

Так же, если вам необходимо отклониться от курса линии и, к примеру, «запитать» сарай, не обязательно на пути к нему устанавливать все те же столбы. Есть для этих целей небольшие промежуточные стойки. Опорный столб для них не требуется, в силу небольшого размера. Так же их можно использовать для уличного освещения на дачном участке.

Обратите внимание:

не стоит самостоятельно подключать участок к главной линии, даже если вы умеете обращаться с электричеством! За самостоятельное подключение, вас оштрафуют однозначно! Поэтому лучше подчиниться требованиям властей. И тогда у вас дома будет светло и уютно.

Как поставить опору под ЛЭП вручную, смотрите в следующем видео:

Если вы приобрели загородный дом или собираетесь начать его строительство, то перед вами рано или поздно станет вопрос о подключение к электрической сети. Часто в связи с этим возникает потребность в установке вблизи участка опоры для линии электропередач. Вообще-то установкой столбов должны заниматься государственные организации и выполнять эти работы бесплатно, однако на практике все не так гладко, и ждать придется несколько лет. Специальные организации могут решить эту проблему за определенные деньги.

При найме специалистов нет необходимости вникать в тонкости работ, но определенные сведения все же необходимо знать. Столбы для электричества бывают трех видов:
