Как рассчитать мощность УЗО

Тип УЗО

Защищает только от утечки в сетях переменного тока.

тип А

Обеспечивает защиту при утечке как на переменном, так и импульсном токе (современные телевизоры, блоки питания, компьютеры и т.п).

тип S и G

Требуются для щитовых с большим количеством УЗО (на гл.вводе и отходящих линиях), в так называемых каскадных схемах.

Как рассчитать мощность УЗО

Они обеспечивают селективность при которой узо на гл.вводе срабатывает в самую последнюю очередь.

тип B

УЗО реагирует на переменный, пульсирующий, постоянный и сглаженный ток.

Самый распространенный — это тип АС. Однако в быту для обычных квартир рекомендуется использовать все же тип А.

В Европе в некоторых странах (например, Германия) тип АС даже официально запрещен действующими там правилами.

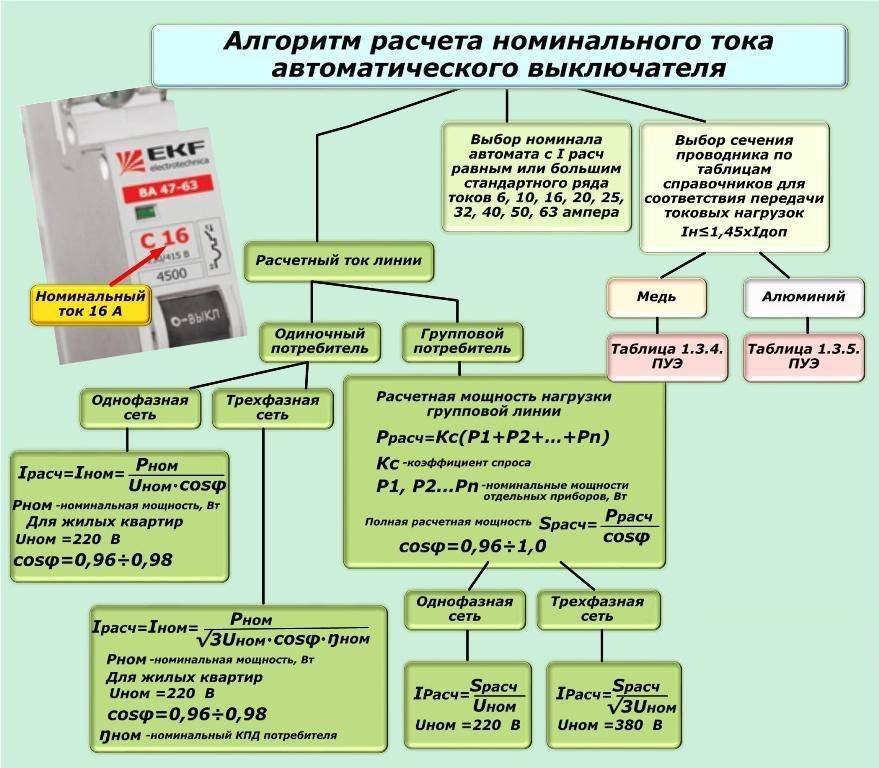

Расчет мощности для УЗО

Каждый отдельный прибор имеет свою пороговую токовую нагрузку, при котором он будет нормально работать и не перегорит. Естественно она должна быть выше, чем совокупная токовая нагрузка всех приборов, подключенных к УЗО. Существует три типа схем подключения УЗО, для каждой из которых расчет мощности прибора свой:

  • Простая одноуровневая схема с одним прибором защиты.
  • Одноуровневая схема с несколькими приборами защиты.
  • Двухуровневая схема защиты отключения.

Рассчитываем мощность для простой одноуровневой схемы

Простая одноуровневая схема характеризуется наличием одного УЗО, который устанавливается после счетчика. Его номинальная токовая нагрузка должна быть выше, чем суммарная токовая нагрузка всех потребителей, подключенных к нему. Предположим в квартире установлен бойлер мощностью 1.6 кВт, стиральная машина на 2.3 кВт, несколько лампочек суммарно 0.5 кВт и другие электроприборы на 2.5 кВт. Тогда расчет токовой нагрузки будет следующим:

(1600+2300+500+2500)/220 = 31.3 А

Значит для данной квартиры необходимо будет устройство с токовой нагрузкой не ниже 31.3 А. Ближайшее УЗО по мощности на 32 А. Его хватит даже если все бытовые приборы будут включены одновременно.

Одним из таких подходящих приборов является УЗО ЭРА NO-902-126 ВД63, рассчитанный на номинальный ток в 32 А и ток утечки в 30 мА.

Рассчитываем мощность для одноуровневой схемы с несколькими приборами защиты

Такая разветвленная одноуровневая схема предполагает наличие дополнительной шины в устройстве счетчика, от которой отходят провода, формирующиеся в отдельные группы для отдельных УЗО. Благодаря этому можно установить несколько приборов на разные группы потребителей или на разные фазы (при трехфазном подключении сети). Обычно отдельное УЗО устанавливается на стиральную машину, а остальные приборы монтируются для потребителей, которые формируются в группы. Предположим вы решили установить УЗО для стиральной машины мощностью 2.3 кВт, отдельный прибор для бойлера мощностью 1.6 кВт и дополнительное УЗО для остального оборудования суммарной мощностью 3 кВт. Тогда расчеты будут следующими:

  • Для стиральной машины — 2300/220 = 10.5 А
  • Для бойлера — 1600/220 = 7.3 А
  • Для остального оборудования — 3000/220 = 13.6 А

Учитывая расчеты для данной разветвленной одноуровневой схемы потребуется три прибора мощностью 8, 13 и 16 А. В большинстве своем такие схемы подключения применимы для квартир, гаражей, временных построек и т.д.

Кстати, если не хотите особо заморачиваться с монтажом подобной схемы, то обратите внимание на переносные УЗО-адаптеры, которые можно быстро переключать между розетками. Они рассчитаны на один электроприбор

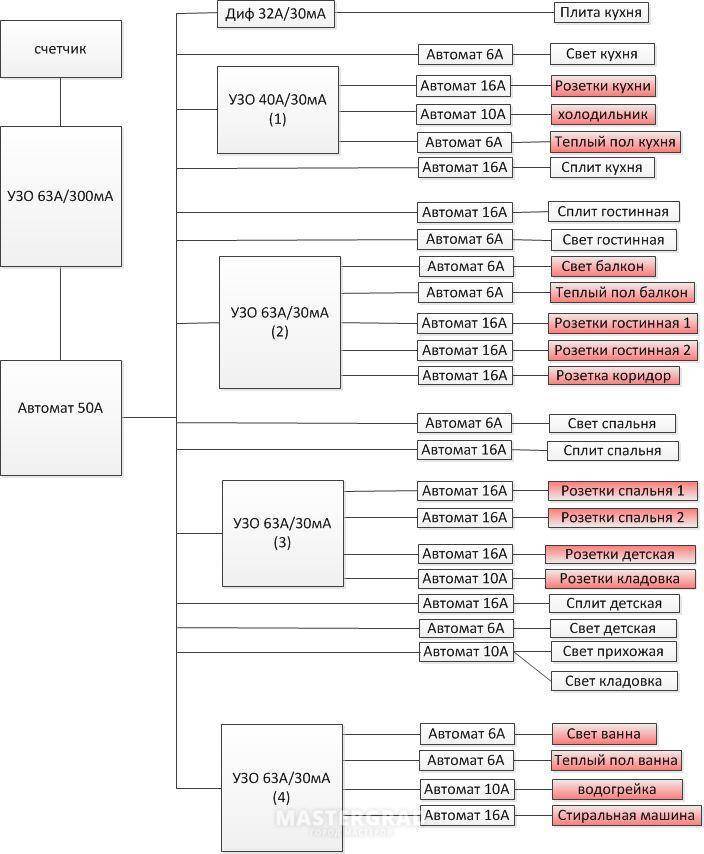

Рассчитываем мощность для двухуровневой схемы

Принцип расчета мощности устройства защитного отключения в двухуровневой схеме такой же, как и в одноуровневой, с единственной разницей в наличии дополнительного УЗО, расположенного на вводе в квартиру, до счетчика. Его номинальная токовая нагрузка должна соответствовать суммарной токовой нагрузке всех приборов в квартире включая счетчик. Отметим наиболее распространенные показатели УЗО по токовой нагрузке: 4 А, 5 А, 6 А, 8 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и т.д.

УЗО на вводе защитит квартиру от возникновения пожара, а приборы, установленные на отдельные группы потребителей, защитят человека от поражения электрическим током. Данная схема наиболее удобная в плане ремонта электропроводки, так как позволяет отключать отдельный участок без отключения всего дома. Также, если нужен будет ремонт кабельных систем на предприятии, не придется отключать все офисные помещения, а значит не будет массовых простоев в работе. Единственным минусом являются немалые затраты на установку УЗО (зависит от количества приборов).

Если вам необходимо выбрать УЗО на группу автоматов для однофазной сети, то можем посоветовать модель ЭРА NO-902-129 ВД63 с номинальной токовой нагрузкой в 63 А — этого с головой хватит на все электроприборы в доме.

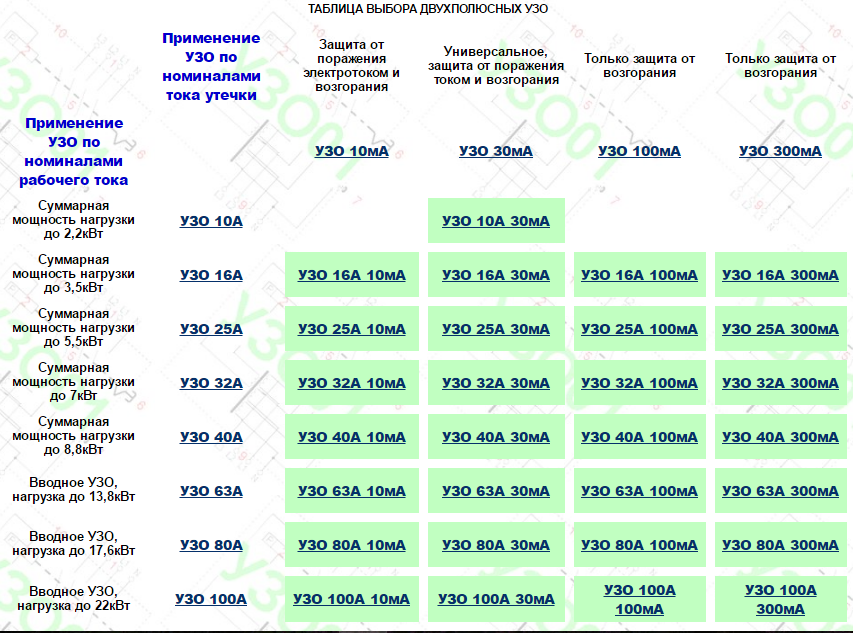

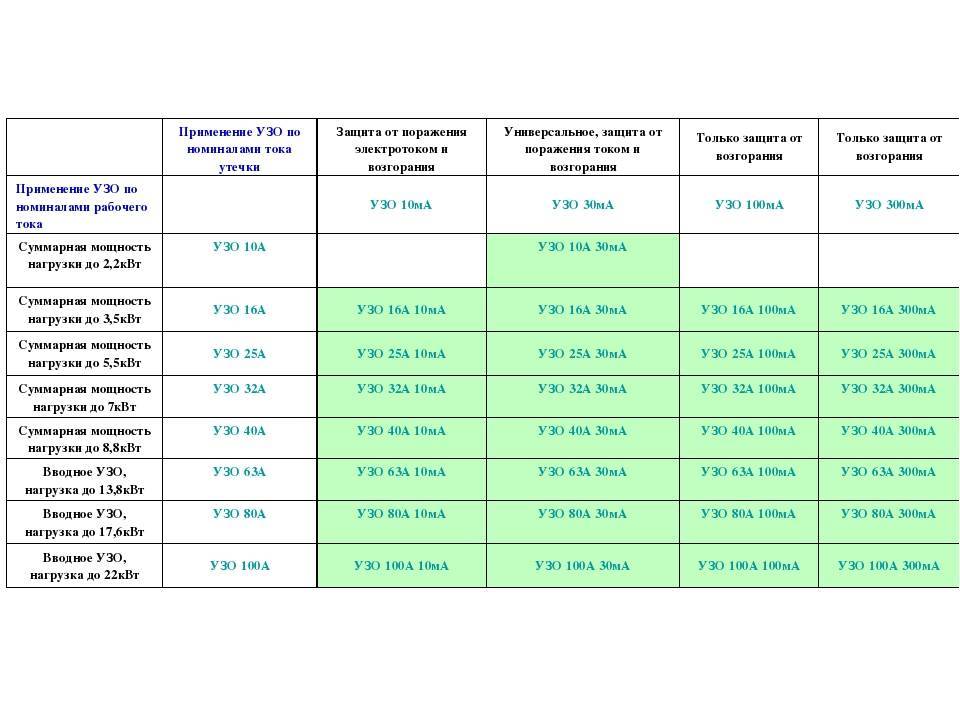

Таблица мощностей УЗО

Если вы думаете о том, как легко и быстро подобрать УЗО по мощности, таблица, приведенная ниже в этом поможет:

Суммарная мощность нагрузки кВт 2.2 3.5 5.5 7 8.8 13.8 17.6 22
Тип УЗО на 10-300 мА 10 А 16 А 25 А 32 А 40 А 64 А 80 А 100 А

Дополнительные характеристики

Кроме этих основных характеристик, для которых проводятся расчеты, есть еще величины, требующие внимания при выборе. Это предельный ток короткого замыкания, для дома принимают 4500 A, многоквартирного 6000 A, для производств 10000 A. На корпусе изделия он изображается числом обведенным рамкой. Вид отключающего тока утечки обозначается буквами:

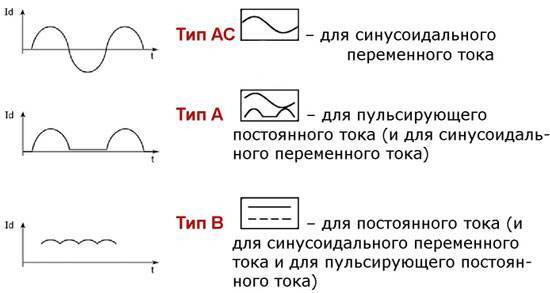

  • АС означает, что он переменный;
  • А – IΔn переменный и пульсирующий постоянный;
  • В – IΔn переменный и постоянный;
  • S – селективный, отключается с задержкой.

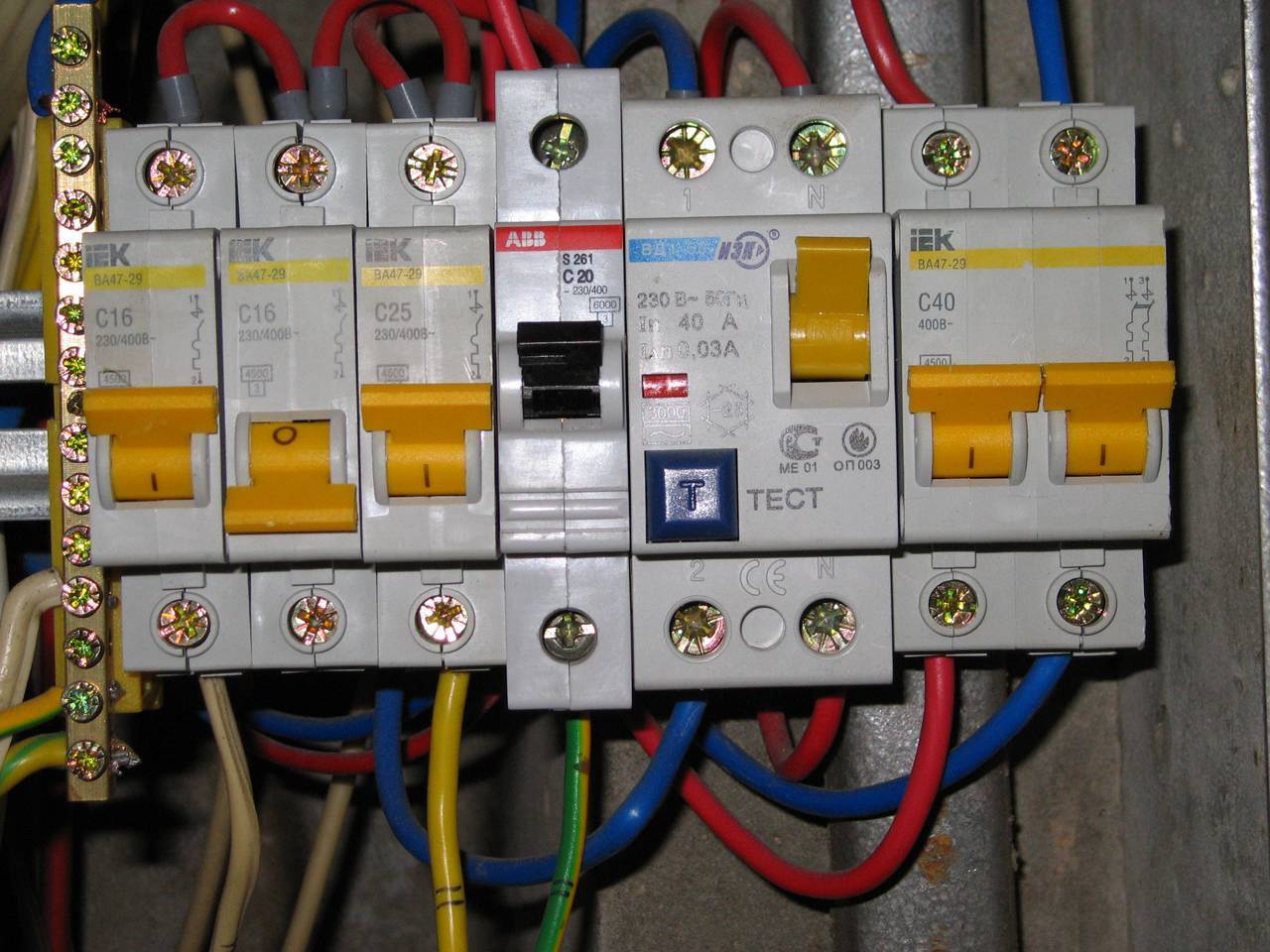

Как рассчитать мощность УЗО

УЗО типа АС используют в квартирах. Потребители обычные – освещение, холодильники, теплые полы. Максимальное время отключения этого типа УЗО – 0,04-0,3 секунды, зависит от величины тока утечки.

Тип A применяется там, где много приборов с выпрямителями и импульсными блоками питания: компьютеры, стиральные машинки, телевизоры, посудомоечные машины, СВЧ-печи. Иногда производители прямо указывают, что должен стоять прибор УЗО А, а далее выполняется расчет по току.

Тип B применяют главным образом в промышленности, проводя перед установкой подробные расчеты.

Тип S (селективный). Время срабатывания у такого УЗО составляет 0,2-0,5 сек, поэтому для человека оно не является защитным. Устройство устанавливается в начале линии после основного автоматического выключателя и является второй ступенью дифференциальной защиты всего объекта от пожара.

Кроме этого, нужно определить, какое устройство защитного отключения выбрать: электромеханическое или электронное. Первое более надежное, но и более дорогое. Второй вид дешевле, чем электромеханическое, но его электронные компоненты чаще перегорают при всевозможных перегрузках.

При организации системы защиты электросети необходимо учитывать, что на один УЗО нельзя подключать больше 5 автоматов. Это может привести к ложным срабатываниям. К тому же, при правильном отключении нельзя понять, где произошла утечка.

Расчет и выбор УЗО

Устройство Защитного Отключения (УЗО), в зависимости от номинального тока утечки,,обеспечивает защиту: 100 и 300 мА — от пожара; 30 мА — от пожара и жизни от ударатоком; 10 мА — жизни от удара током

Исследования, проводимые в разныхстранах мира, показывают, чтосерьезность поражения электрическимтоком определяется силой тока,проходящего через тело человека.

Телесные повреждения становятся серьезными, когда сила тока превышает 40 — 50 мА втечение одной секунды.

Теоретически, сила проходящего через человеческое тело тока достигает 150 мА, когдачеловек касается проводника под напряжением 230 В в условиях сухой среды.

Измеряя разность силы тока между проводником под напряжением и нулевым проводником, дифференциальный выключатель нагрузки фактически обнаруживает ток, протекающий через тело человека.Если этот ток достигает порога 30 мА, дифферинциальный выключатель нагрузки отключается в течении нескольких миллисекунд, предупреждая таким образом телесные повреждения или более тяжелые последствия.

Рекомендации по применению УЗО

Применение УЗО и дифавтоматов Easy 9 обеспечивает защиту даже в случае отсутствия заземления

Противопожарное УЗО обеспечивает защиту от токов утечик в 100 и 300 мА, на которыене отреагирует автомат, но которые способны вызвать пожар. Противопожарное УЗО не защищает жизнь и здоровье при ударе токо

РАСЧЕТ И ВЫБОР УЗО: РАСЧЕТ

1. Расчет тока утечки

При невозможности документального определения суммарного тока утечки электропроводки и нагрузки применяется расчетный метод определения тока утечки в соответствии с СП 31-110-2008. Примерный ток утечки нагрузки: 0.4 мА на 1 А тока, потребляемого нагрузкой.Примерный ток утечки провода: 10 мкА на 1 м длинны фазового провода.

Примерный расчет тока утечки линии питания электроплиты, дано:Мощность плиты — 3 кВт однофазного тока 220 В, 50 Гц. Длина 3-жильного провода от электрощитка до плиты — 15 м.Расчет:Расчетный ток электроплиты: 13,64 А = 3000 Вт / 220 В. Расчетный ток утечки электроплиты: 5,46 мА = 0,4 х 13,64 АРасчетный ток утечки провода: 0,15 мА = 150 мкА = 10мкА х 15 м. Суммарная расчетная утечка тока: 5,61 мА = 0,15 мА + 5,46 мА

2. Выбор ном. тока утечки УЗО (ном. отключающий дифференциальный ток IDn)

Значение номинального отключающего дифференциального тока УЗО не должно превышать 33% суммы токов утечки электропроводки и всех подключенных (включая переносные) потребителей электроэнергии

УЗО срабатывает в диапазоне от 50 до 100% номинала тока утечки.Пример выбора номинального отключающего тока утечки УЗО для электроплиты:Суммарная расчетная утечка тока 30 мА. Рекомендуемый расчетный номинал тока утечки УЗО: 17 мА = 5,61 мА / 33%Выбирается номинал утечки тока 30 мА. УЗО сработает в диапазоне от 15 до 30 мА (УЗО с номиналом 10 мА может ложно срабатывать, так как оно отключается в диапазоне от 5 до 10 мА.).

3. Выбор номинального рабочего тока УЗО (ном. ток In)

Номинальный рабочий ток УЗО должен быть больше суммы рабочих токов подключенных кУЗО нагрузок.Пример выбора номинального рабочего тока УЗО для электроплиты:Расчетный ток электроплиты: 13,64 А

Выбираем ближайший больший номинал УЗО — 25 А (можно выбрать 40 А, но величина запаса по току будет неоправданно велика.

Количество полюсов УЗО: 2 полюса (однофазный ток)

Номинальный рабочий ток: 25 А (п.3)

Номинальный отключающий ток: 30 мА (п.2)

Выбранное УЗО Easy: EZ9R34225

Как правильно выбрать УЗО по параметрам

Выбор УЗО необходимо осуществлять, обращая внимание на его номинальный и дифференциальный ток срабатывания. Номинальный — это ток, на который рассчитана работа силовых контактов

В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка

Номинальный — это ток, на который рассчитана работа силовых контактов. В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка.

Перед тем как выбрать УЗО, полезно узнать его цену, качество и производительность и сопоставить эти три параметра. Так как подобрать УЗО по мощности и качеству непрофессионалу может быть нелегко, специалисты советуют составить таблицу параметров понравившихся устройств и по ней выбрать прибор с наилучшими характеристиками.

Watch this video on YouTube

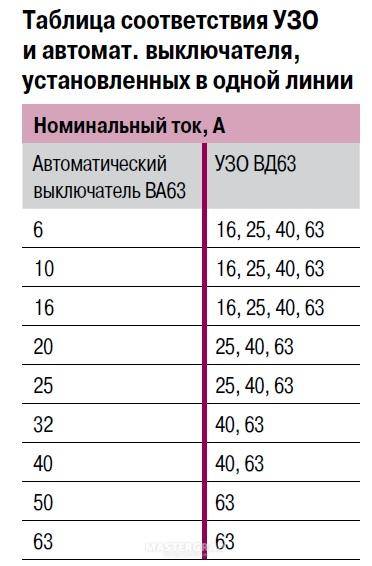

Номинальный ток

При подборе по номинальному току нужно знать, что прибор всегда ставится последовательно с автоматическим выключателем для защиты силовых контактов от перегрузки и короткого замыкания. При возникновении того или другого устройство не срабатывает, так как не предназначено для этого. Поэтому его необходимо защищать автоматом.

Следующее, на что стоит обратить внимание: номинальный ток должен как минимум совпадать с заявленным для автомата, а лучше быть выше на 1 ступень

Дифференциальный ток

Здесь нужно запомнить две важные вещи:

  1. В целях электробезопасности всегда выбирается дифференциальный ток срабатывания либо 10 мА, либо 30 мА. Например, на один электроприемник можно поставить УЗО на 10 мА. На входе в дом прибор с таким значением может срабатывать слишком часто, так как у электропроводки в квартире есть свои пределы утечки.
  2. Все остальные УЗО, у которых дифференциальный ток выше 30 мА, используются в противопожарных целях. Но при установке на входе УЗО на 100 мА последовательно с ним должно быть установлено УЗО на 30 мА в целях электробезопасности. В таком случае целесообразно будет устанавливать на входе селективное УЗО, чтобы оно срабатывало с небольшой выдержкой времени и давало возможность действовать устройству с меньшим номинальным током.

Тип изделия

По форме токовой утечки все данные устройства классифицируются по 3 типам:

  1. Прибор типа «АС». Это устройство является распространенным из-за более доступной цены. Срабатывает только при появлении синусоидальной утечки тока.
  2. Устройство типа «А». Рассчитано на срабатывание при мгновенном или постепенном появлении избыточного тока, который имеет переменную синусоидальную и пульсирующую постоянную форму. Это самый востребованный тип, но отличается повышенной стоимостью из-за способности контролировать как постоянный, так и переменный поток.
  3. Устройство типа «В». Чаще всего используется для защиты промышленных помещений. Помимо срабатывания на синусоидальную и пульсирующую форму, реагирует еще и на выпрямленную форму постоянной утечки.

Кроме этих основных трех видов, существует еще 2:

  1. Селективное устройство типа «S». Отключается не сразу, а через заданный промежуток времени.
  2. Тип «G». По принципу такой же, как и предыдущий, но там выдержка времени на отключение немного меньше.

Конструкция

По конструкции различают 2 вида УЗО:

  • электронный — работающий от внешней сети;
  • электромеханический — не зависящий от сети, для его функционирования питание не нужно.

Производитель

Не менее важным критерием является выбор по производителю. Вопрос о том, какой фирмы УЗО лучше подобрать, необходимо решать самому покупателю. Рекомендуются следующие варианты:

  • Legrand;
  • ABB;
  • AEG;
  • Siemens;
  • Schneider Electric;
  • DEKraft.

Среди бюджетных моделей наиболее высокое качество у компании Астро-УЗО и ДЭК.

Чем отличается УЗО от дифавтомата

Как подобрать стабилизатор напряжения для частного дома или квартиры?

Что такое дифференциальный автомат?

УЗИП — что это такое, описание и схемы подключения в частном доме

Что такое УЗО — назначение, принцип действия, маркировка и виды

Схема подключения УЗО и автоматов в щитке

Классификация защитных устройств

Несмотря на простоту внутреннего устройства, выбор моделей УЗО на рынке довольно велик. Каждый прибор имеет определенный набор технических параметров, которые невозможно настроить в процессе эксплуатации.

Производитель и размеры УЗО не влияют на возможность совместного использования в рамках одной схемы. Их можно монтировать в любой комбинации

Для облегчения выбора УЗО следует рассмотреть варианты классификации этих устройств.

  1. По скорости срабатывания механизма УЗО разделяются на обычные и селективные модели. Первые отключают силовые контакты практически мгновенно, а вторые – с задержкой. Селективные УЗО применяют в многоуровневых системах, где важна последовательность срабатывания.
  2. По виду реле УЗО разделяют на электромеханические, разрывающие контакт механическим способом, и электронные, предотвращающие подачу тока с помощью полупроводниковой схемы.
  3. По виду тока. УЗО типа AC отключается от утечки переменного тока, типа A – от переменного и постоянного.
  4. По дополнительным функциям: без защиты от перегрузок сети и с таковой. УЗО с механизмом срабатывания от короткого замыкания или высокого тока обычно называют дифавтоматами.
  5. По конструкционному исполнению. Существуют УЗО, прикрепляемые на DIN-рейку, на стену, а также приборы в виде розетки, переносного устройства, адаптера.
  6. По рабочему напряжению: для 220В, 380В, комбинированные.
  7. По энергозависимости. Есть модели УЗО, способные и неспособные отключать силовую нагрузку при отсутствии рабочего напряжения.
  8. По количеству подключенных полюсов: двухполюсные и четырехполюсные.

Для правильного выбора УЗО мало знать его технические характеристики. Чтобы устройство эффективно выполняло свою защитную функцию, нужно учитывать при его покупке длину домашней электропроводки, мощность подключаемых приборов и некоторые другие параметры.

Популярные статьи  Электроснабжение квартиры

Прежде всего

Любой серьезный разговор об электричестве обязательно коснется правил электробезопасности, и не зря. Электрический ток не несет видимых признаков опасности, действие его на человеческий организм развивается мгновенно, а последствия могут быть длительными и тяжелыми.

Но в данном случае речь пойдет не об общих правилах производства электромонтажных работ, которые и так хорошо известны, а о другом: УЗО в старую советскую систему электроснабжения TN-C, в которой защитный проводник объединен с нейтралью, вписывается очень плохо. Долго было неясно, вписывается ли вообще.

Все издания ПУЭ однозначно требуют: в цепях защитных проводников запрещается установка коммутирующих устройств. Формулировка и нумерация пунктов менялись от редакции к редакции, но суть понятна, как говорится, и птице марабу. Но как быть с рекомендациями к применению устройств защитного отключения? Они – коммутирующие устройства, и в то же время включаются в разрыв как фазы, так и НУЛЯ, который одновременно и защитный проводник?

Поражение электротоком из-за неправильного подключения УЗО

Поясним на примере: Хозяйка за стиркой, в машине пробило на корпус ТЭН, как показано на рисунке желтой стрелкой. Поскольку 220 В ток распределяет по всей длине ТЭНа, на корпусе окажется что-то около 50 В.

Тут вступает в силу следующий фактор: электрическое сопротивление человеческого тела, как и любого ионного проводника, зависит от приложенного напряжения. С его увеличением сопротивление человека падает, и наоборот. Скажем, в ПТБ приводится абсолютно обоснованная расчетная величина в 1000 Ом (1 кОм), при потной распаренной коже или в состоянии опьянения. Но тогда при 12 В ток должен быть 12 мА, а это больше неотпускающего (судорожного) тока в 10 мА. Кого-то когда-то било 12 В? Даже вдрызг пьяного в джакузи с морской водой? Наоборот, по тем же ПТБ 12 В – абсолютно безопасное напряжение.

При 50-60 В на мокрую распаренную кожу ток не превысит 7-8 мА. Это сильный, болезненный удар, но ток меньше судорожного. Возможно, понадобится лечение от последствий, но до реанимации с дефибрилляцией дело не дойдет.

А теперь «защитимся» УЗО, не понимая сути дела. Его контакты размыкаются не мгновенно, а в течение 0,02 с (20 мс), и не абсолютно синхронно. С вероятностью в 0,5 первым разомкнется НУЛЕВОЙ контакт. Тогда, образно говоря, потенциальный резевуар ТЭНа со скоростью света (буквально) наполнится до 220 В по всей его длине, и на корпусе окажется 220 В, а ток через тело пройдет 220 мА (красная стрелка на рисунке). Менее чем на 20 мс, но 220 мА – это два с лишним мгновенно убивающих значения в 100 мА.

Так что же, в старых домах УЗО ставить нельзя? Все-таки можно, но осторожно, с полным пониманием дела. Нужно правильно выбрать УЗО и правильно его подключить. Как? Об этом будет рассказано далее в соответствующих разделах

Как? Об этом будет рассказано далее в соответствующих разделах.

Выбор устройства по параметрам сети

Пожалуй это самый важный раздел в статье. Именно он поможет грамотно выбрать защитное оборудование.

Основными рабочими параметрами УЗО является номинальный отключающий дифференциальный ток и номинальный ток нагрузки. Первое значение должно быть не выше, чем не треть, относительно суммы токов утечки всех устройств, подключенных и подключаемых в процессе эксплуатации сети приборов. Такая особенность обусловлена тем, что автомат срабатывает в довольно широком диапазоне: 50-100% от номинального тока. Это необходимо по той причине, что подключение в сеть какую-либо сеть может «перекрыть» 17% (треть от 50%) дифференциального тока и УЗО прекратит питание.

Если возможности определить сумму токов утечки не представляется возможным, применяется приблизительный расчет, в котором ток утечки нагрузки принимается равным 0,4 мА на 1А потребляемой мощности, а ток утечки сети – 10 мкА на 1 м фазной жилы.

Расчет

Пример расчета для электроплиты с величиной потребляемой мощности в 5 кВт и расстоянием прокладки проводов до распределительного щитка равным 11 метрам. Исходя из условных данных, представленных выше, расчетный ток утечки составляет 11 мА. Примерное потребление электрической плиты на полной мощности равняется 22,7 А, а расчетный ток утечки – 9,1 мА. Сумма, соответственно, равна 9,21 мА. Для защиты от токов утечки в данном случае предлагается использовать устройство с ближайшим значением номинала по диф. току, то есть УЗО на 30 мА.

После этого нужно определить величину номинального тока УЗО. Для этого нужно взять максимальный ток потребления и подобрать соответствующий защитный прибор. В примере этот максимум равен 22,7 А, значит необходимо брать УЗО на 25А или 32А. Таким образом, подходящее для защиты приведенной электроплиты устройство отключения должно иметь номиналы в 25А 30мА или 32А 30мА. Дифференциальный автомат для защиты УЗО должен иметь соответствующие параметры – 25А для первого и 25-32А для второго случая.

Защита в квартирах и домах

Следует сказать, что УЗО и автомат должны быть подобраны правильно, чтобы их рабочие параметры позволяли отключать подачу тока в нужный момент. В ситуациях, когда связку автомат-УЗО устанавливают для защиты проводки от возгорания, берутся устройства с очень высоким номиналом по току утечки – от 500 мА или 300 мА. Такой задел предотвращает постоянные ложные отключения, но имеет определенную особенность.

На сегодняшний день приняты определенные стандарты по тому, как правильно подобрать устройство защитного отключения для квартиры или частного дома. Для начала, нужно сказать, что в наши дни для обоих случаев рекомендуют устанавливать только устройства защитного отключения типа AC, поддерживающие работу электроприборов с пульсирующим постоянным током.

Итак, в большинстве современных квартир проложена однофазная электрическая сеть с переменным напряжением 220В. Поэтому для них правильно устанавливать УЗО и автомат с номинальным током 32 А. Такой показатель является оптимальным – прибор не срабатывает слишком часто по причине перегрузки, обеспечивает надежную защиту людей от поражения электрическим током и не позволяет проводам загореться. Автомат должен быть общим, если суммарная нагрузка не превышает этот показатель (с учетом всех возможных подключений). Но для стиральных, посудомоечных машин и похожего оборудования ставятся отдельные устройства.

Количество УЗО в квартире

В среднестатистической однокомнатной квартире с современным техническим оснащением (телевизор, микроволновка, компьютер, стиральная машина, утюг) оптимальным будет следующее количество УЗО:

  1. Один прибор с током утечки 30 мА – на кухню.
  2. Один прибор с током утечки 10 мА – на ветку, питающую ванную комнату.
  3. Один прибор с током утечки 30 мА – на остальные помещения.

В частные дома, как правило, сейчас подается трехфазная магистраль с переменным током, поэтому здесь в распределительном щитке следует устанавливать четырехполюсное УЗО и такой же дифференциальный автомат. Ввиду наличия большого количества электроприборов высокой мощности, в распределительных щитах частных домов устанавливают не один автомат, а несколько – на линию освещения, розеток и мощных потребителей. Нередко получается каскадная схема питания.

В этих условиях рекомендуется устанавливать устройство отключения с током утечки не ниже 100 мА в совместимости с дифавтоматом типа S (селективная выдержка отключения). УЗО типа AC с номиналом в 30 мА в данной схеме подходят для питания отдельных помещений и групп комнат.

Как правильно выбрать

Чтобы выбрать УЗО для квартиры, коттеджа или дачного дома, необходимо в первую очередь определиться с уровнем безопасности, которого планируется достичь.

Нужно учитывать в первую очередь тип проводки. Если электропроводка старая, то устанавливать дифференциальный выключатель по току бессмысленно: в ней почти наверняка будут присутствовать токи утечки. Если выбрать и установить УЗО с пределом в 30 мА, то оно будет срабатывать слишком часто.

Если поставить устройство с порогом отключения выше — то в нем не будет практического смысла.

Популярные статьи  Время-токовая характеристика автоматического выключателя

Как рассчитать мощность УЗО

Кроме того, многие марки ВДТ не предназначены для работы с алюминиевой проводкой, которая была стандартом для квартир в домах, построенных в СССР.

Принцип работы

Внутри УЗО находится дифференциальный трансформатор тока, который реагирует на сумму токов фазного (-ых) и нулевого проводника. В нормальном режиме токи в фазе и нуле (3 фазах и нуле — для 3-х фазного УЗО) компенсируют друг друга и срабатывание не происходит. В случае утечки тока на землю, токи не компенсируют друг друга, во вторичной обмотке трансформатора наведется напряжение и УЗО сработает.

Работает ли УЗО без заземления?

Довольно часто задают вопрос, работает ли УЗО без заземления? Ответ: да, работает

Но стоит обратить внимание, что в случае объединения нулевого рабочего проводника (N) и нулевого защитного (PE) даже в нормальных режимах работы возможна утечка тока на землю, что вызовет ложное срабатывание

Обратимся к ПУЭ (7 издание) пункт 1.74: «В зоне действия УЗО нулевой рабочий проводник не должен иметь соединений с заземленными элементами и нулевым защитным проводником».

Общие функции дифференциального выключателя

В бытовых и промышленных электросетях используют несколько типов защитных устройств, предназначенных для предотвращения пожаров и поражения людей электротоком. Все они рассчитаны на срабатывание при поломках в электроустановках или пробое изоляции проводки.

Принцип работы, элементы внутри и контролируемые характеристики у них разные. Однако задача везде одна – при возникновении проблем быстро разорвать цепь питания.

Нельзя путать УЗО и дифавтомат, устройство и функционал у них различаются. Первый аппарат контролирует исключительно возникновение тока утечки, а второй еще и рассчитан на срабатывание при коротких замыканиях и перегрузках в сети

УЗО (дифференциальный выключатель) – это электротехнический прибор, разрывающий линию электропитания при появлении высокого тока утечки. Последний возникает при пробое изоляционного слоя в различных тепловых электронагревателях и проводах.

Если в этот момент человек прикоснется к корпусу сломавшегося оборудования, то электроток пойдет через него в землю. А это чревато тяжелыми травмами. Чтобы не допустить подобного, в цепь и ставится устройство защитного отключения (автоматический выключатель дифференциального тока).

Состоит УЗО обычное и противопожарное из:

  • корпуса;
  • трансформатора с тремя обмотками;
  • реле ЭДС.

В нормальном рабочем состоянии проходящий через трансформаторные обмотки электроток формирует магнитные потоки с разными полюсами. Причем при их сложении получается итоговый ноль. Реле в таком состоянии находится в закрытом состоянии и пропускает ток.

Но при появлении утечки баланс на обмотках нарушается. На это и реагирует рассматриваемый автоматический переключатель, размыкая цепь. В результате напряжение в сети пропадает – сломавшийся электроприбор обесточен, а человеку ничего больше не угрожает. Срабатывание УЗО происходит буквально за несколько миллисекунд.

Источником пожара электрооборудование становится при:

  • коротких замыканиях;
  • перегрузках в сети и/или самой электроустановке;
  • сверхнормативных утечках, связанных с деградацией изоляции.

В первых двух случаях защитное отключение производится дифавтоматом (тепловым электромагнитным расцепителем) либо путем перегорания предохранителя. Для третьей ситуации как раз и существует рассматриваемое УЗО по дифференциальному току. Есть еще специальные устройства контроля изоляции, но они дороги и в квартирных или домовых щитках устанавливаются редко.

Как УЗО способно предотвратить пожар

При электротравмах искр, способных вызвать возгорание, не образуется. Но пожар при возникновении тока утечки все же может произойти. Дело в проводке и электротоке, проходящем по кабелям. Изначально жилы рассчитаны на строго определенные величины напряжения. Если эти параметры выходят за проектные нормы, то недолго и до появления открытого огня.

Если через прорванную изоляцию начинается мощная утечка электрического тока, то металл проводов, не рассчитанный на подобное, начинает слишком сильно греться – это приводит к расплавлению изоляционной оплетки и нагреву окружающих предметов

Задача противопожарного УЗО заключается в контроле этой ситуации и недопущении перегрева проводки. Если изоляция повреждена и образовался ток утечки, то защитное устройство просто отключает проблемную линию от сети. При наличии в цепи дифференциального выключателя дело до слишком сильного нагрева металла жил и возникновения огня даже не доходит.

Электроток утечки в пределах 300–500 мА и напряжении 220 В – это выделяемое тепло, равное теплу, образующемуся от зажженной бытовой зажигалки. Подобное тепловыделение неизбежно приводит к воспламенению проводки и всего поблизости.

Основная функция рассматриваемого класса УЗО – это не защита человека, а повышение пожарной безопасности. Чтобы предотвратить поражения электротоком, после противопожарных устройств защиты в цепь ставятся обычные приборы меньшего номинала по току утечки.

Функционально противопожарное УЗО защищает:

  1. Вводный кабель перед собой.
  2. Проводку линии потребителей после себя.
  3. Подключенное электрооборудование, когда при сбоях не срабатывает расположенный ниже стандартный дифференциальный выключатель.

Противопожарное УЗО – это часть каскадной защиты электросети 220 В. Оно не используется в системах задымления и мониторинга за пожарами. В них подобных защитных устройств, наоборот, присутствовать не должно. При определенных раскладах они могут отключить такую систему контроля, что совершенно недопустимо.

Жителям частных секторов

Как же выбрать защитное устройство владельцам частных домов? Здесь принципы те же, только есть несколько дополнительных. Во-первых, в квартиру проводится только одна фаза, а в частный дом можно кинуть и три. В таком случае нужно выбирать трёхфазную модель. Кроме того, здесь может быть больше розеток и приборов, и ставить УЗО на каждый из них не рекомендуется, поскольку для этого нужно много места в щите. Можно просто поставить одну штуку на несколько автоматов, только здесь следует рассчитывать мощность на всю группу, что делается уже по-другому. Единственное, что на вводе должно стоять устройство на 100 мА «по крайней мере, не меньше», тип — как было сказано – «S».

УЗО или дифференциальный автомат: что выбрать

Сначала давайте скажем, что такое дифавтомат. По сути, это — автомат плюс УЗО, просто в одном корпусе. Что из них лучше? Однозначного ответа здесь нет. По разным показателям выигрывает то одно, то другое устройство. Рассмотрим их поближе:

  • схема подключения: в ДА «или АВДТ» она проще;
  • поиск причины отключения. Здесь выигрывает УЗО, поскольку оно отключается при утечке тока, а автомат — при замыкании или перезагрузке линии. ДА отключается во всех случаях;
  • место в щите. Допустим, каждый автомат защищён УЗО. Первый из них занимает одно место, защита — два. То есть, для одной розетки нам нужно три места. ДА занимает только два места, сочетая при этом функции двух этих объектов. Таким образом можно сэкономить немного места;
  • стоимость ремонтных работ. При выходе из строя устройство нужно менять. Отдельно заменить автомат или УЗО дешевле, а они могут выйти из строя по отдельности по разным причинам. Но все они могут сделать негодным ДА, поскольку он — два в одном;
  • ценовой вопрос. Для многих этот вопрос может быть решающим. Так вот, при подключении одиночного потребителя УЗО и автомат вместе взятые обойдутся дешевле, чем ДА. При подключении группы потребителей дуэт автомата и защиты выйдет дороже, но только при условии, что на каждый из них ставится отдельное устройство. Как правило же, делается так: автоматы разбиваются на группы потребителей «розетки в комнате, освещение и т.д.», и на каждую из них ставится один УЗО «мы об этом уже говорили».

Тогда выходит дешевле, чем покупать ДА на каждого потребителя.

Что же выбрать: дифавтомат или УЗО? Теперь Вам проще ответить на этот вопрос. Каждый выбирает исходя из своих предпочтений.
