Как проверить дифавтомат

Содержание

Выбор дифавтомата:

Выбор дифавтомата осуществляется по следующим критериям:

— По номинальному напряжению и типу сети: Номинальное напряжение дифавтомата должно быть больше либо равно номинальному напряжению защищаемой им цепи:

Uном. ДА⩾ Uном. сети

При однофазной сети требуется двухполюсный дифавтомат, при трехфазной сети — четырехполюсный.

— По номинальному току: так как дифференциальный автоматический выключатель сочетает в себе функции автоматического выключателя  номинальный ток дифавтомата определяется по той же методике, что и для обычного автомата. Таким образом определить необходимый номинальный ток дифавтомата можно одним из следующих способов:

  1. С помощью нашего калькулятор расчёта тока утечки для выбора УЗО;
  2. С помощью нашего калькулятора мощности автоматического выключателя по номинальному току;
  3. С помощью следующей таблицы:

Таблица автоматических выключателей для однофазной сети 220 В

Номинальный ток автоматического выключателя, А. Мощность, кВт. Ток,1 фаза, 220В. Сечение жил кабеля, мм2
16 0-2,8 0-15,0 1,5
25 2,9-4,5 15,5-24,1 2,5
32 4,6-5,8 24,6-31,0 4
40 5,9-7,3 31,6-39,0 6
50 7,4-9,1 39,6-48,7 10
63 9,2-11,4 49,2-61,0 16
80 11,5-14,6 61,5-78,1 25
100 14,7-18,0 78,6-96,3 35
125 18,1-22,5 96,8-120,3 50
160 22,6-28,5 120,9-152,4 70
200 28,6-35,1 152,9-187,7 95
250 36,1-45,1 193,0-241,2 120
315 46,1-55,1 246,5-294,7 185

Таблица автоматических выключателей для трехфазной сети 380 В

Номинальный ток
автоматического
выключателя, А.
Мощность, кВт. Ток, 1 фаза 220В. Сечение жил
кабеля, мм2.
16 0-7,9 0-15 1,5
25 8,3-12,7 15,8-24,1 2,5
32 13,1-16,3 24,9-31,0 4
40 16,7-20,3 31,8-38,6 6
50 20,7-25,5 39,4-48,5 10
63 25,9-32,3 49,2-61,4 16
80 32,7-40,3 62,2-76,6 25
100 40,7-50,3 77,4-95,6 35
125 50,7-64,7 96,4-123,0 50
160 65,1-81,1 123,8-124,2 70
200 81,5-102,7 155,0-195,3 95
250 103,1-127,9 196,0-243,2 120
315 128,3-163,1 244,0-310,1 185
400 163,5-207,1 310,9-393,8 2х95*
500 207,5-259,1 394,5-492,7 2х120*
630 260,1-327,1 494,6-622,0 2х185*
800 328,1-416,1 623,9-791,2 3х150*

— По характеристике срабатывания — зачастую характеристику срабатывания аппаратов защиты выбирают исходя из назначения защищаемой ими сети (согласно таблице характеристик срабатывания приведенной ниже) однако дифавтомат выбранный таким образом может не обеспечить своевременное отключение цепи при коротком замыкании, характеристику срабатывания необходимо определять по методике приведенной здесь.

— По дифференциальному току:

Дифференциальный ток — является одной из важнейших характеристик дифавтомата которая показывает при какой величине тока утечки дифавтомат отключит цепь.

В соответствии с пунктом 7.1.83. ПУЭ: Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального тока дифавтомата. При отсутствии данных ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети — из расчета 10 мкА на 1 м длины фазного проводника. Т.е. дифференциальный ток сети можно рассчитать по следующей формуле:

ΔIсети=((0.4*Iсети)+(0.01*Lпровода))*3, миллиАмпер

где: Iсети — ток сети (рассчитанный по формуле выше), в Амперах; Lпровода — общая длина проводки защищаемой электросети в метрах.

Рассчитав ΔIсети принимаем ближайшее большее стандартное значение дифференциального тока дифавтомата ΔIДА:

ΔIДА⩾ ΔIсети

Стандартными величинами дифференциального тока дифавтомата являются: 6, 10, 30, 100, 300, 500мА

Дифференциальные токи: 100, 300 и 500мА применяются для защиты от пожаров, а токи : 6, 10, 30мА — для защиты от поражения человека электрическим током. При этом токи 6 и 10мА применяются,  как правило, для защиты отдельных потребителей и помещений с повышенной опасностью, а дифференциальный ток 30мА подходит для общей защиты электросети.

В случае если дифавтомат необходим для защиты от поражения электрическим током, а по произведенному расчету ток утечки составил более 30мА необходимо предусмотреть установку нескольких дифавтоматов на разные группы линий, например один дифавтомат для защиты розеток в комнатах, а второй — для защиты розеток в кухне, снизив тем самым мощность проходящую через каждый дифавтомат и как следствие снизив ток утечки сети, т.е. в таком случае  расчет необходимо будет производить для двух или более дифавтоматов которые будут установлены на разные линии.

— По типу исполнительного механизма:

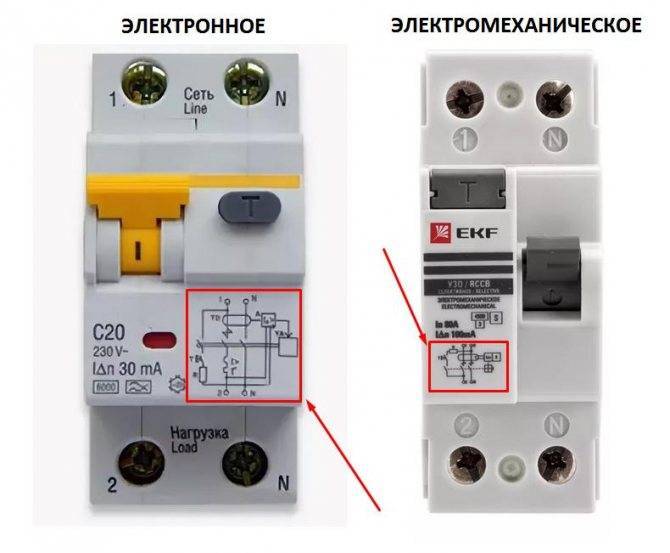

Ну и в завершении не забывайте, что как и УЗО, дифавтомат может быть электронным и электромеханическим. Предпочтительным является электромеханическое исполнение, так как оно считается более надежным.

Виды автоматических выключателей

Любое методическое руководство должно оговаривать, для каких типов защитных автоматов оно разработано.

В данном случае в состав дифавтоматов входят АВ («автоматические выключатели»), используемые в сетях до 1000 В, максимальное напряжение между фазами которых не превышает 440 В.

В приведенных выше стандартах приводится три классификационных схемы для таких приборов.

По количеству полюсов

В зависимости от количества контролируемых фазных линий автоматические выключатели делятся на следующие

  • однофазные (одно- и двухполюсные) или трехфазные (трех- и четырехполюсные);
  • для постоянного или переменного токов.

Отметим, что проверка правильности монтажа присутствует практически в каждой методике тестирования, поэтому в таблице ниже мы привели информацию, на основании которой можно сделать вывод о корректности схемного размещения того или иного выключателя.

Виды автоматических выключателей

Под однополюсным автоматом в данном случае понимается прибор, контролирующий превышение тока только по одной фазе.

Различие между однополюсными и двухполюсными автоматом

По току мгновенного расцепления

На сегодняшний день различают две группы выключателей, принадлежащих разным диапазонам токов мгновенного отключения (ранее было три):

  • группа «B» (от 3 до 5 In);
  • группа «C» (от 5 до 10 In).

Диапазоны токов мгновенного расцепления

В ходе проверки правильности выбора защитных автоматов следует учитывать не только номинальную мощность сети, но и пусковые токи некоторых электромашин, которые могут достигать 5-7 In.

Напомним, что под номинальным током защитного автомата может пониматься как максимально допустимый ток, проходящий через коммутационную цепь автомата, так и предельные токи, протекание которых через тепловой расцепитель не приводят к размыканию контактов.

В данном случае под In подразумевается максимальный нерасцепляющий ток.

По постоянной времени

Этот классификатор применяется к выключателям, работающим в цепях с постоянным током.

Различают две подгруппы выключателей, разделяемых по этому параметру:

  • с постоянной времени Тс
  • Тс

Проверка кнопкой «ТЕСТ»

Эта кнопка расположена на лицевой стороне дифференциального автомата. Перед проверкой работоспособности устройства его подключают к сети. При нажатии на кнопку «ТЕСТ» защита отключает сеть. Кнопка «ТЕСТ» имитирует ток утечки, как при нарушении целостности изоляции проводов.

Проверка кнопкой тест

Нажатием этой кнопки происходит закорачивание нулевого провода входной клеммы и фазового провода на выходе устройства, через резистор, рассчитанный на ток 30 мА (или другой ток утечки, указанный на автомате). Устройство защиты отключается и обеспечивает защитную функцию. Такую проверку можно делать без нагрузки. Дифференциальный автомат может быть электромеханическим или электрическим, главное правильно подключить его к сети.

Перегрузка

Если дифавтомат отключается не сразу при включении нагрузки, а через несколько секунд или минут, то здесь явно присутствуют токи перегрузки, но их значения не достаточны для мгновенного срабатывания. Поэтому отключение происходит из-за срабатывания теплового расцепителя. На линии слишком много потребителей. Так бывает, когда на одну розетку цепляют через тройник несколько мощных приборов. Надо убрать часть нагрузки, переключить электротехнику на другие линии, если есть возможность.

Популярные статьи  какими проводами соединять автоматы в щитке

Если позволяет сечение проводки, можно добавить количество розеток и заменить дифавтомат на прибор с большим номинальным током.

Кстати, если дифавтомат сработал от теплового расцепителя, то он сразу не включается. Ему нужно время для остывания биметаллической пластины. Это тоже хороший признак для локализации и поиска неисправности.

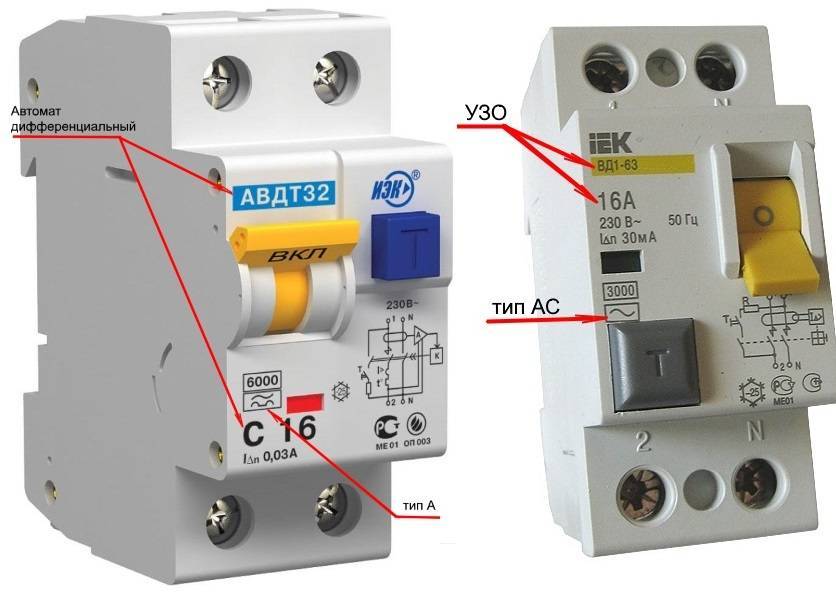

Конструктивные особенности, принцип действия и схема дифавтомата

Рассматривая обозначение устройства по ГОСТ, несложно выделить конструктивные элементы защитного аппарата.

К основным стоит отнести:

  • Дифференциальный трансформатор;
  • Группа расцепителей (тепловой и электромагнитный).

Каждый из элементов выполняет определенные задачи. Рассмотрим их подробнее.

Дифтрансформатор — устройство с несколькими обмотками, число которых напрямую зависит от количества полюсов.

Как проверить дифавтомат

В его задачу входит сравнение нагрузочных токов в каждом из проводников. В случае расхождения показателей появляется ток утечки, который направляется в пусковой орган.

Если параметр выше определенного уровня устройство отключает электрическую цепь посредством разделения силовых контактов дифавтомата.

Для проверки работоспособности предусмотрена специальная кнопка, чаще всего подписываемая, как «TEST». Она подключена через сопротивление, которое подключается двумя способами:

  • Параллельно одной из существующих обмоток;
  • Отдельной обмоткой на трансформатор.

После срабатывания кнопки пользователь искусственно формирует ток небаланса. Если дифавтомат исправен, он должен отключить цепь. В противном случае делаются выводы о неисправности аппарата.

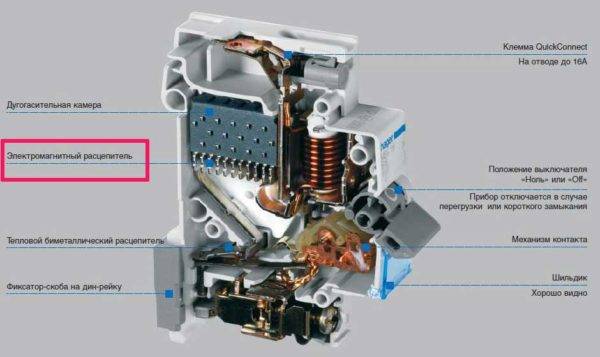

Следующий элемент дифавтомата — электрический расцепитель. Конструктивно он имеет вид электрического магнита с сердечником.

Как проверить дифавтомат

Назначением элемента является воздействие на отключающий механизм. Срабатывание электромагнита происходит при увеличении нагрузочного тока выше установленного уровня.

Чаще всего это бывает при появлении КЗ в низковольтной сети. Особенность расцепителя заключается в срабатывании без выдержки времени. На отключение питания уходят доли секунды.

В отличие от электромагнитного, тепловой расцепитель защищает не от КЗ в цепи, а от перегрузок. В основе узла лежит биметаллическая пластинка, через которую протекает нагрузочный ток.

Если он выше допустимого значения (номинального тока дифавтомата), происходит постепенная деформация этого элемента. В определенный момент пластина из биметалла постепенно изгибается.

В определенный момент она воздействует на отключающий орган защитного устройства. Задержка времени теплового расцепителя зависит от тока и температуры в месте установки. Как правило, эта зависимость имеет прямо пропорциональный характер.

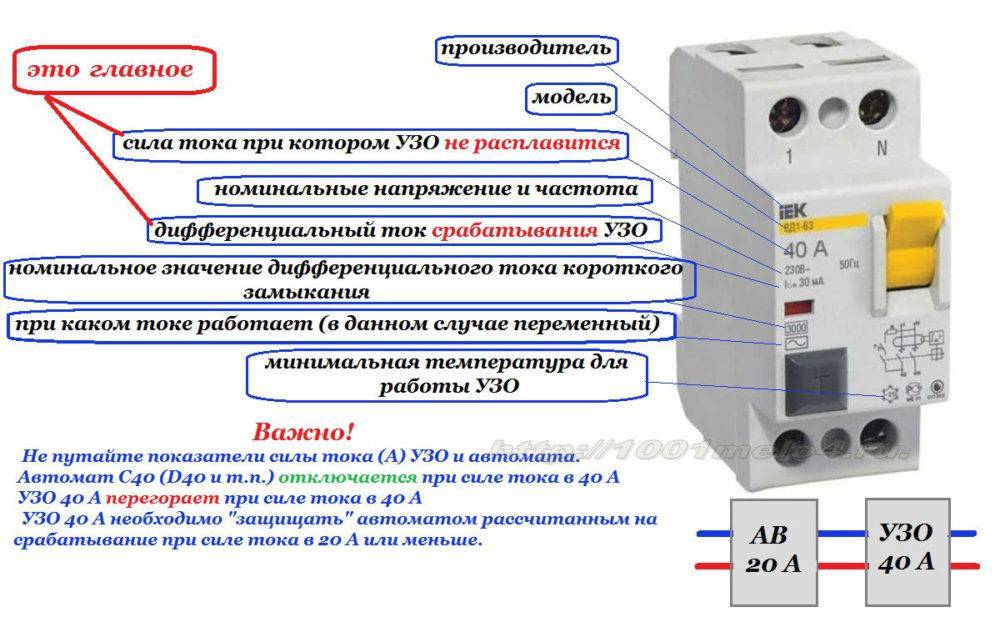

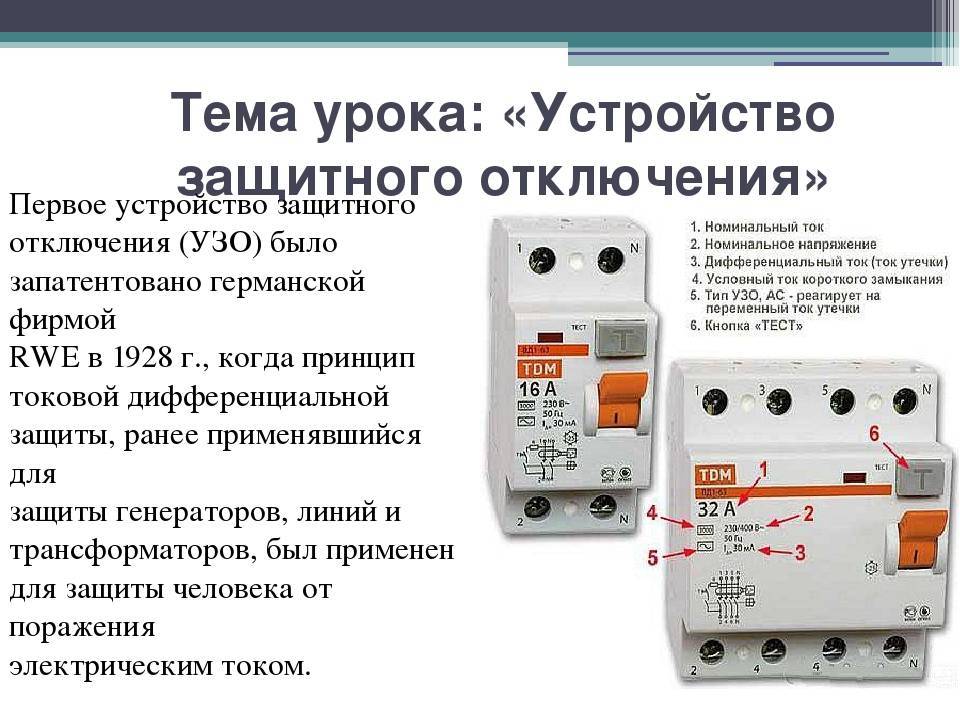

На кожухе дифавтомата прописывается нижний предел (указывается в мА). Кроме тока утечки, указывается и номинальный ток расцепителя. Более подробно о маркировке аппарата поговорим ниже.

Необходимость эксплуатационной проверки

В нормативных документах нет четких указаний о сроках и периодичности производимых проверок, поэтому частота полностью зависит от человека, который отвечает за полную техническую безопасность жилплощади.

Электрики, полагаясь на свой опыт, рекомендуют время от времени проверять электрическое оборудование на пригодность. Обусловлено это тем, что каждый прибор с течением времени и изнашивается и может работать некорректно или вовсе не выполнять поставленные перед ним задачи.

Задавая определенную периодичность, лучше руководствоваться рекомендациями изготовителя устройства. Как правило, оборудование европейского производства нет необходимости проверять слишком часто. Если же автоматический выключатель был изготовлен в Китае или на одном из отечественных заводов, проверки лучше проводить как можно чаще. В любом случае у владельца есть право выбора.

При разработке алгоритмов проверки используется нормативный документ – ГОСТ 50345-2010: Автоматические выключатели бытового назначения для защиты от сверхтоков.

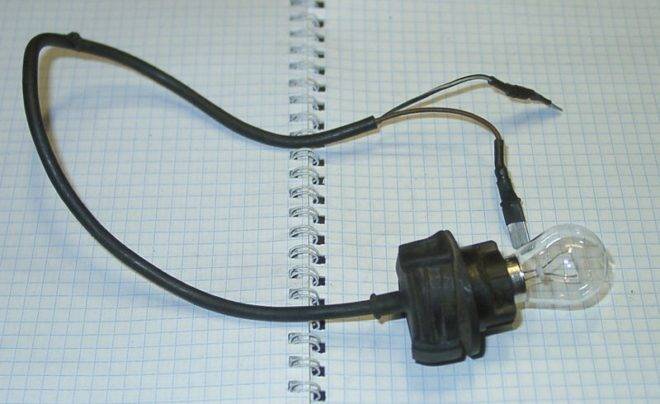

Проверка срабатывания УЗО лампой-контролькой

В этом случае напрямую создается утечка тока из цепи, которую защищает УЗО. Для правильного проведения проверки здесь надо понимать, есть в цепи заземление или устройство защитного отключения подключено без него.

Как проверить дифавтомат

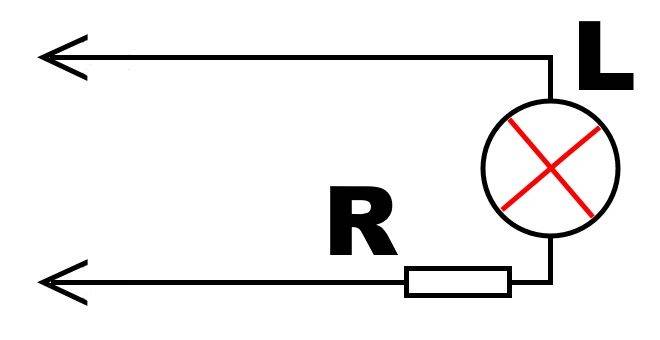

Чтобы собрать контрольку понадобятся сама лампочка, патрон для нее и два провода. По сути, собирается лампа-переноска, но вместо вилки остаются оголенные провода, которыми можно касаться проверяемых контактов.

Нюансы сборки контрольки

При сборке контрольки надо учитывать два важных нюанса:

Во-первых – лампа должна быть достаточно мощной, чтобы создать необходимый ток утечки. Если проверяется стандартное УЗО с уставкой 30 мА, то здесь проблем нет – даже лампочка на 10 Ватт будет брать из сети ток как минимум в 45 мА (высчитывается по формуле I=P/U => 10/220=0,045).

Как проверить дифавтомат

Расчет сопротивления контрольки

Высчитать нужное сопротивление поможет закон Ома – R=U/I. Если взять лампочку мощностью 100 Ватт для проверки устройства защитного отключения с уставкой 30 мА, то порядок расчетов следующий:

  • Измеряется напряжение в сети (для расчетов взят номинал в 220 Вольт, но на практике плюс-минус 10 вольт могут сыграть роль).
  • Общее сопротивление цепи при напряжении 220 Вольт и токе в 30 мА будет 220/0,03≈7333 Ом.
  • При мощности 100 Ватт на лампочке (в сети 220 вольт) будет сила тока 450 мА, значит ее сопротивление 220/0,45≈488 Ом.
  • Чтобы получить ток утечки ровно в 30 мА, к лампочке надо последовательно подключить резистор сопротивлением 7333-488≈6845 Ом.

Если брать лампочки другой мощности, то и резисторы будут нужны другие. Также обязательно надо учитывать мощность, на которую рассчитано сопротивление – если лампочка 100 Ватт, то и резистор должен быть соответствующий – либо 1 мощностью 100 Ватт, либо 2 по 50 (но во втором варианте резисторы подключаются параллельно и их общее сопротивление высчитывается по формуле Rобщ=(R1*R2)/(R1+R2)).

Как проверить дифавтомат

Для гарантии, после сборки контрольки можно включить ее в сеть через амперметр и убедиться, что через цепь с лампочкой и резистором проходит ток требуемой силы.

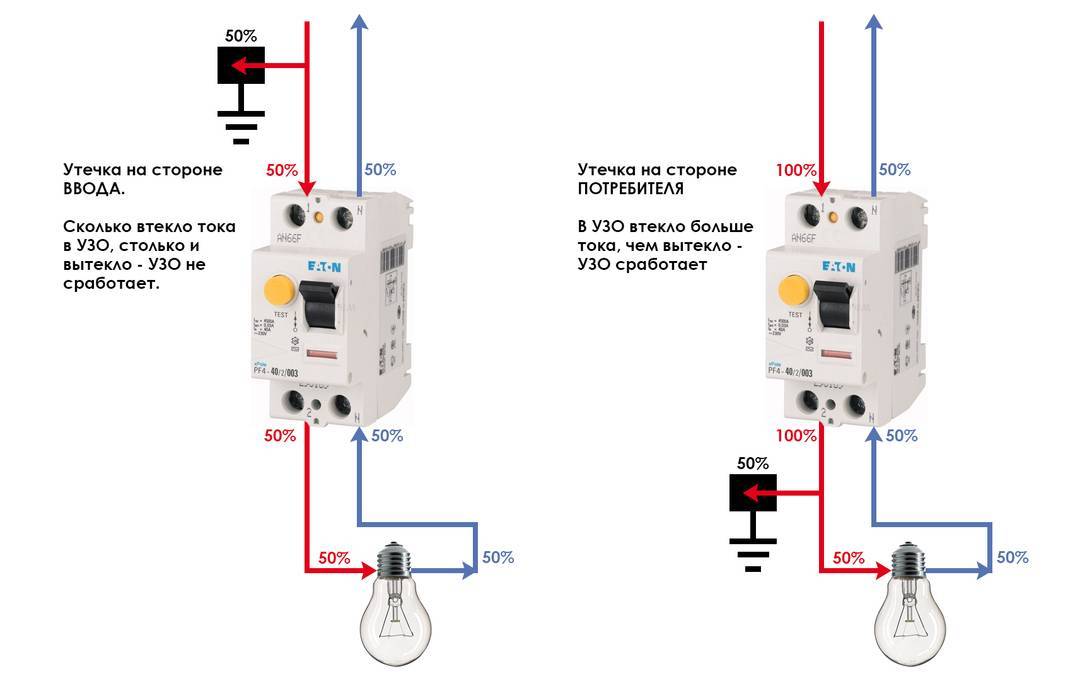

Испытание УЗО в сети с заземлением

Если проводка проложена по всем правилам – с использованием заземления, то здесь можно проверить каждую розетку отдельно. Для этого индикатором напряжения находится к какой клемме розетки подведена фаза, и в нее вставляется один из щупов контрольки. Вторым щупом надо коснуться контакта заземления и устройство защитного отключения должно сработать, так как ток из фазы ушел на заземление и не вернулся через ноль.

В таком случае требуются дополнительные проверки и если испытание заземления это отдельная тема, то проверка УЗО может быть выполнена напрямую следующим способом.

Испытание УЗО в однофазной сети без заземления

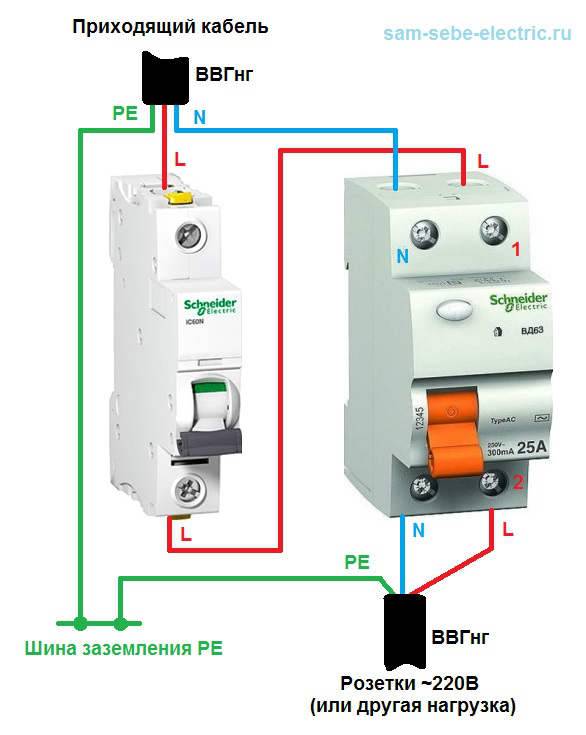

К правильно подключенному устройству защитного отключения провода от распределительного щитка приходят на верхние клеммы, а к защищаемым устройствам отходят с нижних.

Как проверить дифавтомат

Чтобы устройство решило, что произошла утечка, надо одним щупом контрольки коснуться нижней клеммы, с которой из УЗО уходит фаза, а другим щупом коснуться верхней нулевой клеммы (на которую приходит ноль из распределительного щитка). В таком случае, по аналогии проверки батарейкой, ток пойдет только через одну обмотку и УЗО должно решить, что происходит утечка и разомкнуть контакты. Если этого не происходит, значит устройство неисправно.

Как проверить исправность дифавтомата

Дифференциальные автоматы – компактное инновационное решение рынка коммутационных аппаратов.

Они очень удобны, компактны, а также объединяют в себе целый ряд защитных механизмов: 1) Тепловой – защита от перегрева во время длительных превышений номинальных нагрузок. 2) Токовый – защита от пиковых скачков максимальной силы (коротких замыканий). 3) УЗО – защита пользователя в момент пиковых нагрузок, нарушения механической целостности изоляции и гуляющих токов.

При применении устройства в бытовом использовании, необходимо знать алгоритм проверки его работоспособности. Потому, в данной статье, мы рассмотрим, какие методы проверки исправности дифавтомата существуют, и как ими пользоваться.

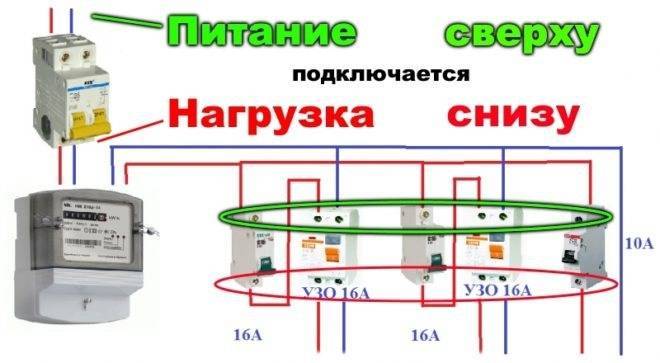

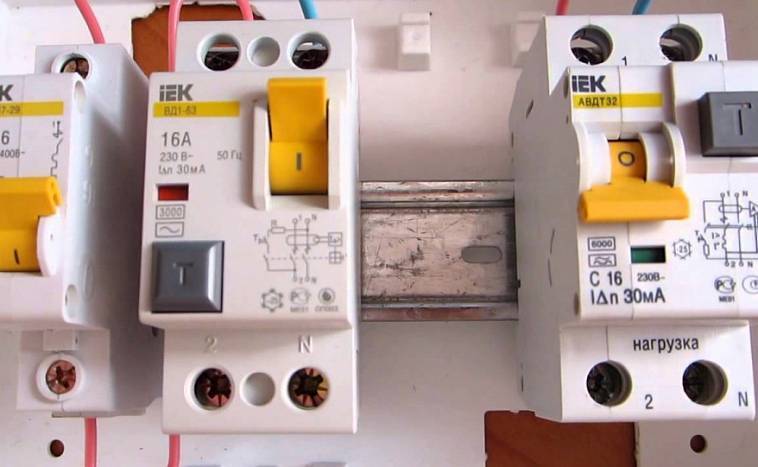

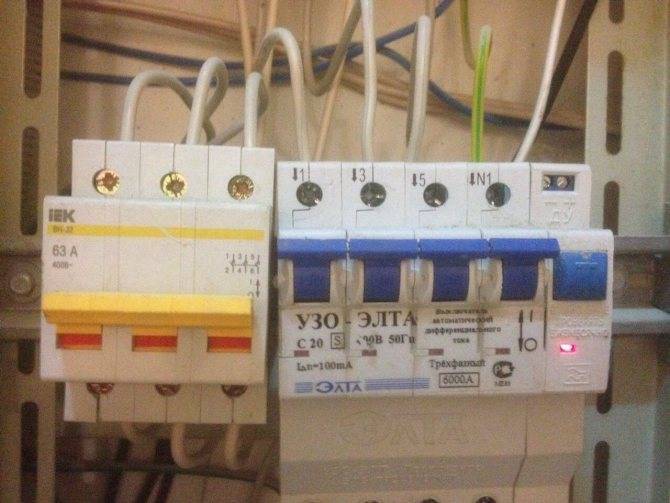

Проверка в распределительном щитке

В распределительной коробке происходят наиболее частые ошибки монтажа, соединяются нулевые проводники от разных линий или меняются места соединений. Этим грешат электрики, которые привыкли работать только с автоматическими выключателями. Для них не имеет значения, с какой линии пришел нулевой провод, так как они контролируют ток на фазном проводе.

Для дифференциального автомата и УЗО это принципиально, так как они реагируют на разницу токов в фазном и нулевом проводах контролируемой линии.

Популярные статьи  Электроснабжение квартиры

Как проверить дифавтомат

Убедившись в правильности монтажа в распределительной коробке, попробуйте включить дифавтомат.

Если опять устройство отключились, то надо проверить, как подсоединены провода, идущие от распределительной коробки к розетке. Здесь тоже частенько путают нулевой и земляной провода. Если здесь все нормально, то дифавтомат включится и встанет на контроль.

Для особо недоверчивых людей, желающих проверить работоспособность дифавтомата можно сделать следующее. Индикаторной отверткой надо найти ноль в розетке и соединить его с землей.

Так как никаких токов без нагрузки через нулевой и фазный провод не протекает, то дифавтомат никак не среагирует. При включении нагрузки, даже настольной лампы на 100 Вт, устройство сразу же отключится.

Так как в нулевом проводе ток будет в два раза меньше, чем в фазном (за счет частичного его прохождения через земляной проводник), то возникнет разница токов. И она вызовет срабатывание электромагнитного расцепителя дифавтомата.

Методы проверки от простых к сложным

Существует несколько способов проверить качество срабатывания УЗО. Ранжируя их по степени сложности, получаем следующий набор возможностей:

  1. проверка с помощью батарейки или магнита (только для электромеханических УЗО);
  2. тестирование с помощью кнопки «Т» или «Тест», если таковая есть;
  3. проверка с помощью контрольной лампы;
  4. с помощью реостата;
  5. проверка специальным прибором.

Самые первые в списке требуют минимум оборудования или не требуют его вовсе, а потому доступны любому человеку. Последними двумя способами проверки пользуются электромонтеры на производстве или сотрудники электротехнических лабораторий.

Проверка дифференциального автомата АД14 от ИЭК

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Принесли мне в электролабораторию (ЭТЛ) дифференциальный автомат АД14 от ИЭК с номинальным током 63 (А) и током утечки 30 (мА).

Тот еще динозавр, т.к. фирмы ИЭК (русскими буквами), как таковой уже не существует, а есть только IEK (латинскими буквами).

Да и устройств таких габаритов я уже давно не видел. Хотя поискав по каталогам IEK, все же нашел некий очень похожий дифавтомат АД14 от неизвестного мне производителя GENERICA. Что там делает этот бренд в каталогах IEK, я пока сказать не могу?!

Также подобные громоздкие дифавтоматы, причем двухполюсные, попадались мне как-то и у КЭАЗ (Курский электроаппаратный завод).

Итак, подозрения дифавтомата изначально падали на его дифференциальный элемент.

Если у дифавтомата закрыть ладонью правую часть, то у нас слева останется обычный четырехполюсный автомат.

Если закрыть ладонью левую часть, то справа у нас останется дифференциальный элемент, т.е. УЗО.

Так вот были подозрения именно на дифференциальный элемент, т.к. он постоянно срабатывал, что было видно по соответствующему индикатору (квадратной черной кнопке) на его корпусе.

Кстати, еще раз пользуясь случаем скажу, как же удобно, когда в дифавтомате имеется индикация срабатывания той или иной защиты (электромагнитная и тепловая защита или дифференциальная защита по току утечки), что значительно упрощает поиск причины срабатывания дифавтомата.

Естественно, что проще и быстрее проверить на работоспособность дифавтомат, нежели искать какие-либо неисправности в электропроводке, а вдруг, дифавтомат и вправду неисправен. Вот и проверим.

Сейчас вдаваться в подробности проверки дифавтомата я не буду. Если кому интересно, то читайте мою методику проверки УЗО и дифавтоматов, там все подробно расписано. А сейчас я проверю только дифференциальный элемент нашего экземпляра, а конкретно, произведу:

  • измерение отключающего дифференциального тока (тока уставки)
  • измерение времени срабатывания при разных кратностях тока (1-кратном, 2-кратном и 5-кратном)

1. Измерение отключающего дифференциального тока (тока уставки)

Для измерения отключающего дифференциального тока (тока уставки) в нашей электролаборатории имеется прибор MRP-200 от Sonel. Сейчас такой прибор уже снят с производства и вместо него выпускают более современный MRP-201. Но тем не менее мы пока довольствуемся тем, что имеем, да и прибор нас вполне устраивает.

Наш дифавтомат АД14 имеет тип «АС», т.е. срабатывает при возникновении переменного тока утечки (читайте про все разновидности и типы УЗО и дифавтоматов), является неселективным и имеет номинальный дифференциальный ток 30 (мА). Все эти параметры указаны непосредственно на его корпусе.

Теперь необходимо подключить наш дифавтомат к сети. Он является четырехполюсным и, соответственно, должен подключаться в трехфазную сеть 380 (В). Но я сделал чуть по-другому.

Во время проверки дифавтомата поблизости трехфазной сети 380 (В) у меня не было. Поэтому дифавтомат я подключил в однофазную сеть 220 (В), т.е. на один из фазных полюсов подключил фазу, а на нулевой полюс N — ноль.

Соответствующим образом подключил и нагрузку в виде розетки. Розетку я подключил для того, чтобы можно было проверять дифавтомат с помощью специальной вилки Uni Schuko прибора MRP-200.

В первую очередь нам необходимо проверить дифавтомат с помощью кнопки «Тест». Включаем дифавтомат и нажимаем на кнопку «Тест» — дифавтомат срабатывает.

Обратите внимание, что питающую фазу я подключил на тот полюс (третий полюс, клемма 5), где именно подключена цепочка кнопки «Тест» (резистор и контакт кнопки), а иначе при нажатии на кнопку ничего не произошло бы

Проверяем автоматический выключатель

На больших предприятиях для проверки дифавтоматов пользуются услугами специализированных лабораторий, именно ее отчет является вердиктом в вопросе дальнейшего обслуживания и использования прибора. Сразу проверить дифференциальный автомат в момент покупки проблематично, ведь защита от КЗ, перегрузочные характеристики, время срабатывания каждой из защит для проверки требуют специального лабораторного стенда. Потому провести испытания в «кустарных» условиях задача вряд ли выполнимая, тем более для электрика-любителя.

При этом у дифавтомата есть существенное отличие от обычного – наличие устройства защитного отключения. Данный компонент контролирует качество изоляции, если точнее, реагирует на наличие механических повреждений и иных факторов ухудшающих ее характеристики. Работоспособность УЗО является главной прерогативой при проведении контроля предшествующего установке в электросеть, ведь именно этот механизм защищает пользователя, а новую человеческую жизнь, в отличие от оборудования, купить не получится.

Это интересно: Бесколлекторный двигатель постоянного тока — принцип работы, устройство, виды

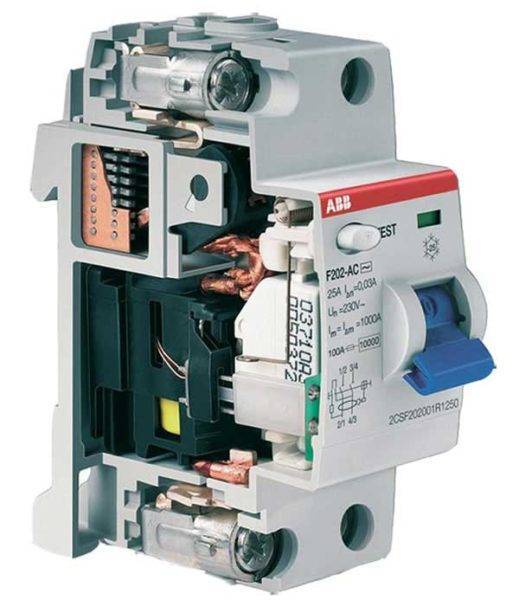

Конструкция и принцип работы дифференциального выключателя

Все корпуса дифавтоматов изготавливаются с использованием не проводящих электрический ток материалов. На задней стенке модуля устанавливается защелка для крепления к DIN-рейки. Монтаж устройства выполняется так же, как и простого автоматического выключателя или УЗО. В однофазных сетях с напряжением 220 В устанавливаются двухполюсные модули с четырьмя контактами, для ввода и вывода фазных и нулевых проводников. В трехфазных сетях с напряжением в 380 В используются четырехполюсные дифавтоматы с восемью контактами, для подключения входных и выходных проводников трех фаз и нейтрали.

Защиту цепей электропитания в дифференциальном автомате от КЗ и перегрузок по мощности выполняет встроенный блок автоматического выключения, состоящий из механизма расцепления электрических контактных площадок, который срабатывает на выключение подачи электроэнергии при превышении расчетного тока нагрузки. Кроме этого, модуль дифавтомата снабжен специальной рейкой ручного включения/выключения. Для защиты людей и животных от удара электрическим током предназначен второй блок дифавтомата, включающий в себя управляющий дифференциальный трансформатор с электромагнитной катушкой выключения устройства, мгновенно обесточивающей сеть при опасной разнице значений между входной и выходной величиной тока.

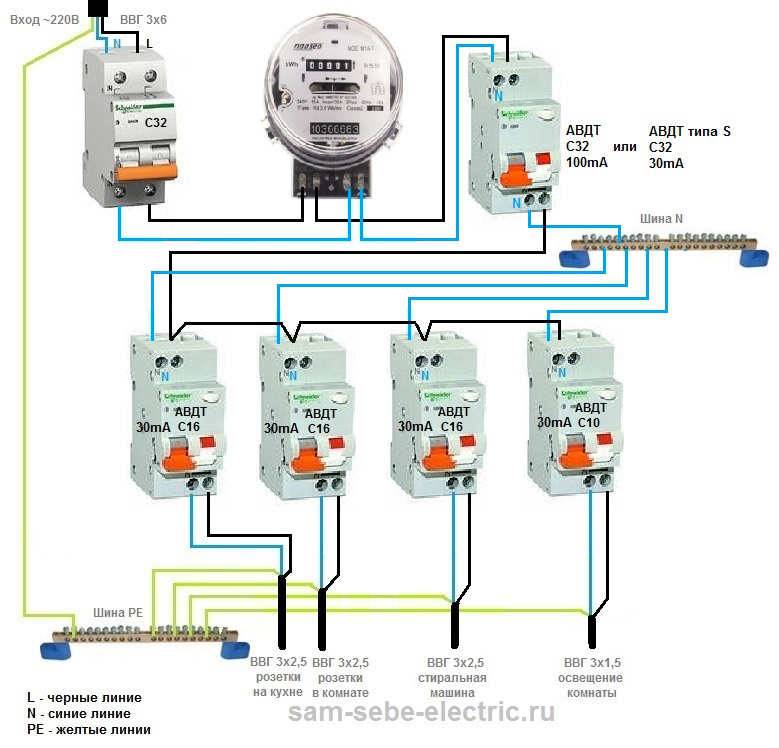

Дифференциальные автоматические выключатели с успехом используется как в трехфазных, так однофазных линиях передачи переменного электрического тока. Эти электротехнические изделия в значительной степени повышают безопасность эксплуатации различной бытовой техники и электроприборов. Но для того чтобы дифавтомат выполнял свои защитные функции, его необходимо правильно подключить к сети, соблюдая нормы ПУЭ (правил устройства электроустановок). Ниже мы рассмотрим схемы подключения дифференциальных защитных автоматов.

Кратко об автоматах защиты

Автоматические автоматы необходимо проверять на работоспособность, чтобы избежать аварийной ситуации

Автоматы защиты или автоматические выключатели – это электрические механизмы, основная задача которых при появлении нештатных или аварийных ситуаций обесточить проблемную линию или все помещение. Он отслеживает в режиме реального времени напряжение в электрической цепи.

Популярные статьи  Подключение люстры с двухклавишным выключателем

Автоматические выключатели получили широкое распространение благодаря приемлемой цене, надежности и простоте использования, установки и обслуживания. Большое количество модификаций позволяет устанавливать устройство в электроустановки большой и малой мощности. Также выключатели бывают оснащены ручным и дистанционным управлением.

Проверка функций УЗО

Существует пять действенных способа проверки на исправность системы отключения дифференциального автомата на ток утечки:

  • специальной кнопкой на корпусе выключателя;
  • гальваническим элементом, вырабатывающим напряжение в ходе химической реакции, попросту говоря, батарейкой;
  • имитацией ухудшения сопротивления изоляции, подключая резистор в цепь устройства;
  • с помощью постоянного магнита;
  • с помощью специального точного электронного прибора, выпускаемого для этих целей.

Рассмотрим каждый из способов проверки дифавтомата более подробно.

При нажатии на кнопку проверки работоспособности дифференциального автомата сразу же должно произойти автоматическое отключение его, если этого не произошло, то система УЗО, установленная в выключателе, неисправна. То есть, если кнопка тест не работает, последующая эксплуатация не будет обеспечивать надёжной защиты при пробое. Проверять таким способом стоит при правильно подключенном в сеть выключателе, так как некоторые дифавтоматы имеют электронную схему защиты и без подключения или при обрыве одного из питающих проводов, будь то ноль или фаза, срабатывать не будут. Данные автоматические выключатели со встроенным электромагнитным УЗО должны срабатывать и защищать человека от попадания под опасный ток, даже при обрыве нулевого подводящего проводника.

Проверка дифференциального автомата кнопкой ТЕСТ демонстрируется на видео-уроке:

Стоит заметить, что для правильной проверки дифференциального автомата с помощью кнопки «Тест» не обязательно подключение потребителей, то есть нагрузки к его полюсам.

Данным способом проверяются как двухполюсные автоматические выключатели, рассчитанные на 220 Вольт, так и выключатели, предназначенные для трёхфазных цепей. Дело в том, что любое дифференциальное защитное устройство работает на сравнении входящих и исходящих токов, а замыкая контакты батарейки на одном из полюсов автомата, имитируется перекос этих токов, от чего и срабатывает механизм отключения.

На видео ниже наглядно показывается, как проверить дифавтомат с помощью батарейки:

I = U/R

Отсюда R = U/I, где величина напряжения зависит от величины его в сети, то есть 220 В, а ток указан на самом дифференциальном автомате. Например, при указанном токе утечки 10 mA: 220В/10mA = 22 кОм, а при 30 mA: 220В/30 mA = 7,3 кОм. Чтобы увидеть этот ток утечки мультиметром или тестером, нужно выставить его на амперметр и подключить последовательно к резистору.

Данное испытание можно проделать и лампочкой, но у неё очень низкое сопротивление и придется всё равно подключать дополнительный резистор. Для плавного изменения тока, можно в цепь также подключить диммер, применяющийся как регулятор яркости освещения ламп.

О том, как проверить дифавтомат с помощью резистора, подробно рассказывается на видео:

Таким способом в одном из электромагнитов, контролирующих и сравнивающих ток в цепи, наведётся магнитное поле, которое и даст сигнал на отключение автомата. Так проверить можно только электромагнитные, но никак не электронные дифавтоматы.

Данное устройство на уровне лабораторных исследований может произвести проверку и испытание как устройств защитного отключения, так и других более сложных измерений, вплоть до испытания высоковольтного электрооборудования. Но его стоимость для бытового использования, довольно, высока.

На видео наглядно показывается испытание дифференциального автомата измерителем UNI-T UT 582:

Вот мы и рассмотрели, как проверить дифавтомат на работоспособность батарейкой, магнитом и другими действенными способами. Надеемся, предоставленная информация была для вас полезной и понятной!

Рекомендуем также прочитать:

  • Как проверить УЗО на срабатывание
  • Причины срабатывания дифференциального автомата
  • Причины поражения электрическим током

Когда в щитке автомата постоянно выбивает рубильник, что с этим делать, как определить причину неисправности?

Отключение автоматического выключателя может вызываться множеством причин. Это могут быть как неисправности электроприбора, так и короткое замыкание в проводке. Определить причину срабатывания можно самостоятельно.

Автоматический рубильник

Автоматический выключатель – это устройство, предназначенное для защиты электросети от перегрузок и коротких замыканий.

Возникают случаи, когда приходится решать проблему срабатывания. Причины выбивания автомата могут быть разными, и их необходимо знать, чтобы не допустить поломки бытовых приборов или возгорания электропроводки.

Особенности строения распределительного щитка электричества

Любое защитное и распределительное оборудование размещается в специальных щитках. Конструктивные особенности щита позволяют контролировать поток энергии и подавать ее равномерно по всем каналам.

В комплектацию электрического щитка входят:

  • автоматические выключатели;
  • контакторы;
  • УЗО.

Могут присутствовать и другие компоненты в зависимости от функциональности щитка.

Автомат помогает защитить электропроводку от негативных последствий. Особенности работы выключателя следующие:

  • основная задача – это защита электропроводки и подключаемых к ней бытовых приборов от чрезмерного тока;
  • монтаж должен производиться на фазный контур, который разрывается при отключении пакетника;
  • выключатель может обесточить сеть при выключении вручную и при возникновении аварийного случая.

Если возникает аварийный случай, в щите выбивает автомат.

Почему постоянно выбивает автомат

Основные причины срабатывания:

  • перегрузка сети;
  • поломка включенного в цепь устройства;
  • поломка осветительного прибора;
  • неисправность выключателя;
  • короткое замыкание.

Перегрузкой называется состояние, когда мощность подключаемых приборов превышает номинальную, на которую  рассчитан выключатель.

Чтобы избежать такого случая, нужно внимательно подбирать розеточную группу, к которой будут подключаться мощные бытовые агрегаты.

Подключение сломанного электроприбора также может привести к вырубанию. Когда автомат выбивается из-за включения светильника, проблему стоит искать в цоколе лампы, качестве контакта или трансформаторе светодиодной люстры. В большинстве случаев отключение связано с коротким замыканием.

Срабатывает автомат на счетчике и выключается без лишней нагрузки

Короткое замыкание (КЗ) – это одна из основных причин выбивания. При резком отключении электричества не нужно сразу пытаться подключить автоматический выключатель.

Сначала нужно проверить жилы, устойчивость контактов розетки, отсутствие КЗ в патроне (для светильников). Затем следует проверить проводку тестером, неисправный участок должен заменить электрик.

После проверки этих факторов можно включать автомат.

Когда потребуется замена

Если подключаемая суммарная нагрузка находится в пределах нормы, а КЗ не было зафиксировано тестером, причиной поломки может быть неисправность автомата или плохой контакт.

Если выключатель периодически выбивает, его советуется заменить аналогичным по номиналу устройством.

Также помочь может подтягивание контактов.

Выбило в квартире и не включается, что делать?

Если пропал свет в доме или перестали работать розетки, нужно идти к распределительному щитку и проверять автоматические выключатели. Обычно достаточно просто включить автомат, подняв ручку вверх.

При перегрузке электросети мощными приборами, следует правильно распределить их по другим розеточным группам. Если в доме установлено много дополнительных светильников, для них советуется поставить отдельный автомат.

Нужно проверить качество контакта на всем пути от ввода на автомат до ламп и розеток. Слабые контакты нужно подтянуть.

Советы

Для стабильной работы автоматического выключателя важно регулировать суммарную мощность подключаемых приборов. На мощные устройства можно установить дополнительное устройство отключения. Выключатель нужно выбирать правильно, не превышая номиналы

Выключатель нужно выбирать правильно, не превышая номиналы

Также важно следить за температурой помещения, в которой установлен распределительный щит – при перегреве автомат может сработать даже на незначительную нагрузку

Вырубание автомата – часто встречающаяся проблема в домах. Автоматическое отключение может срабатывать как на высокие токи, так и на короткое замыкание. Реже причиной становятся высокие температуры и неисправность самого устройства.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как снять показания счетчика электроэнергии: советы по моделям
Как снимать показания электросчетчика
Как проверить дифавтомат
