Как рассчитать электропроводку

Схема в помощь!

Лучше и точнее всего выполнять расчет, предварительно составив схему электропроводки в доме.

На подготовленном проекте должны быть указаны следующие моменты:

Точное количество розеток, выключателей и распределительных коробок, а также высота их крепления и способ подключения к сети (через распределительные коробки в комнатах либо напрямую от щитка)

Подробнее о расположении розеток в квартире читайте в статье: https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html.
Места установки всех осветительных приборов в комнатах: бра, люстр и что самое важное – точечных светильников. Кстати, перед тем, как рассчитать длину кабеля на электропроводку, определитесь с высотой потолка. Вы должны понимать, что запас будет около 20 см, если потолки не будут опускаться, и около 50 см, если потолок опуститься на 30 см.
Выбранное сечение кабеля для розеточной группы, подключения мощных электроприборов и линии освещения

К примеру, при проектировании освещения обычно используются провода сечением 3*1,5 мм2, на розетки нужен кабель с более мощными жилами – 3*2,5 мм2. Что касается мощных электроприборов, то даже для подключения варочной панели должен использоваться кабель сечением 3*6 мм2 (cогласно СП 256.1325800.2016 п. 10.2). Как Вы понимаете, это очень важный момент при расчете длины проводки, т.к. покупать придется каждый тип проводов отдельно в нужном количестве. Рассчитать сечение кабеля по мощности и току можно без особых проблем.

Вы должны понимать, что запас будет около 20 см, если потолки не будут опускаться, и около 50 см, если потолок опуститься на 30 см.
Выбранное сечение кабеля для розеточной группы, подключения мощных электроприборов и линии освещения. К примеру, при проектировании освещения обычно используются провода сечением 3*1,5 мм2, на розетки нужен кабель с более мощными жилами – 3*2,5 мм2. Что касается мощных электроприборов, то даже для подключения варочной панели должен использоваться кабель сечением 3*6 мм2 (cогласно СП 256.1325800.2016 п. 10.2). Как Вы понимаете, это очень важный момент при расчете длины проводки, т.к. покупать придется каждый тип проводов отдельно в нужном количестве. Рассчитать сечение кабеля по мощности и току можно без особых проблем.

Кстати, с подключением бытовой техники нужно тоже определиться сразу. Скорее всего, на каждую группу электроприборов придется вести отдельный провод от щитка, а не просто выводить новую линию от распределительной коробки в комнате!

Уже подготовив наглядный проект электропроводки, можно подсчитать, сколько кабеля нужно на электроснабжение дома либо квартиры. Конечно, идеально будет сразу же выполнить разметку стен и потолка под проводку, чтобы потом просто рулеткой замерить все отчерченные линии и рассчитать суммарное количество каждого из типов проводов для проектируемой сети, но, как показывает практика, этого никто не делает.

Дополнительно в расчет Вы должны внести следующие корректировки о которых, возможно, не знали:

  • Суммарное количество проводов умножьте на коэффициент 1,1-1,2. Это запас, который не допустит ситуации, когда до розеток не хватило несколько метров и приходится идти докупать материал.
  • На розетки и выключатели оставьте запас длины не менее 20 см для соединения электрических проводов.
  • Если не определились с потолком, лучше рассчитать запас не менее 50 см кабеля на подключение светильников.
  • Для сборки распределительного щитка запас должен быть около 50 см.

Вот по такому принципу можно самостоятельно рассчитать количество материалов на монтаж электропроводки в доме либо квартире. О более простой технологии расчетов мы расскажем ниже.

Как рассчитать сечения кабеля по мощности

При достаточном значении сечения кабеля электрический ток будет проходить до потребителя, не вызывая нагрева. Почему происходит нагрев? Постараемся объяснить максимально доступно. К примеру, в розетку включён чайник потребляемой мощностью 2 киловатта, но идущий к розетке провод может передать для него ток мощностью только 1 киловатт. Пропускная способность кабеля связана с сопротивлением проводника — чем оно больше, тем меньший ток может передаваться по проводу. В результате высокого сопротивления в проводке и происходит нагрев кабеля, постепенно разрушающий изоляцию.

При соответствующем сечении электрический ток доходит до потребителя в полном объёме, и нагревание провода не происходит. Поэтому, проектируя электропроводку, следует учитывать потребляемую мощность каждого электрического прибора. Это значение можно узнать из технического паспорта на электроприбор или из наклеенной на нём этикетки. Суммируя максимальные значения и используя нехитрую формулу:

и получаем значение общей силы тока.

Pn обозначает указанную в паспорте мощность электроприбора, 220 – номинальный вольтаж.

Для трехфазной системы (380 В) формула выглядит так:

Полученное значение I измеряется в Амперах, и на основании него и подбирается соответствующее сечение кабеля.

Известно, что пропускная способность медного кабеля составляет 10 А/мм, для алюминиевого кабеля значение пропускной способности составляет 8 А/мм.

Для того чтоб рассчитать сечение кабеля нужно величину тока разделить на 8 или 10, в зависимости от вида кабеля. Полученный результат и будет размером сечения кабеля.

Например рассчитаем величину сечения кабеля для подключения стиральной машины, потребляемая мощность которой составляет 2400 Вт.

I=2400 Вт/220 В=10,91 А, округлив получаем 11 А.

Дальше, чтоб увеличить запас прочности, согласно правилу “пяти ампер” к полученному значению силы тока нужно прибавить еще 5 А:

11 А+5 А=16 А.

Если учитывать, что в квартирах используют трехжильные кабеля и посмотреть по таблице, то к 16 А близкое значение 19 А, поэтому для установки стиральной машины потребуется провод, сечение которого не меньше 2 мм².

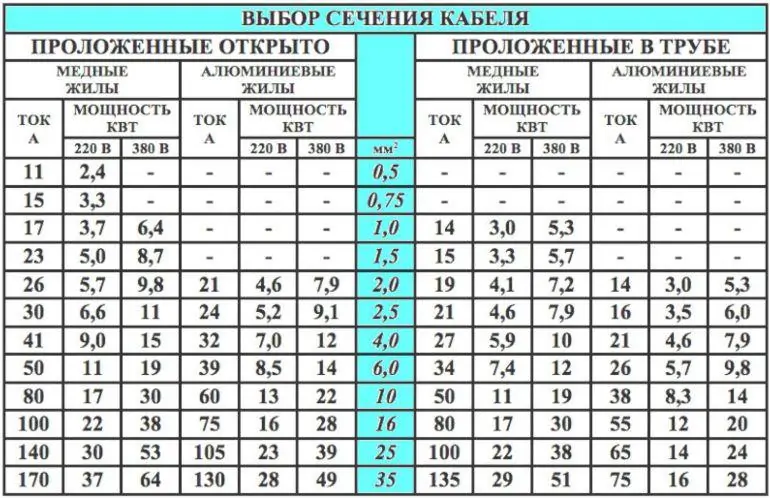

Таблица сечения кабеля относительно величины силы тока

Сечение токо-прово-дящей жилы(мм2) Ток(А), для проводов, проложенных

Откры- то в одной трубе
двух одно- жильных трех одно- жильных четырех одно- жильных одного двух- жильного одного трех- жильного
0,5 11
0,75 15
1 17 16 15 14 15 14
1,2 20 18 16 15 16 14,5
1,5 23 19 17 16 18 15
2 26 24 22 20 23 19
2,5 30 27 25 25 25 21
3 34 32 28 26 28 24
4 41 38 35 30 32 27
5 46 42 39 34 37 31
6 50 46 42 40 40 34
8 62 54 51 46 48 43
10 80 70 60 50 55 50
16 100 85 80 75 80 70
25 140 115 100 90 100 85
35 170 135 125 115 125 100
50 215 185 170 150 160 135
70 270 225 210 185 195 175
95 330 275 255 225 245 215
120 385 315 290 260 295 250
150 440 360 330
185 510
240 605
300 695
400 830
Популярные статьи  Цветовая температура люминесцентных ламп

Что такое УЗО в электрике: разновидности, принцип работы Подключение двухклавишного выключателя: схемы, советы, инструкция

Расчет электропроводки: с чего начать

Сначала все промеряем и посчитаем. Полученные цифры следует умножить на 1,15 или 15%. Это стандартный запас при технических расчетах.

Если вы не можете все промерить и надо знать «хотя бы примерно», то можете пользоваться простым приближением: площадь помещений (в квадратных метрах) умножается на 2! То есть для стандартной двухкомнатной квартиры общей площадью 50-53 м2 потребуется около 100 м кабеля. Как ни страшно это звучит. А уж если в бой вступает дизайнер, то готовьтесь умножать на 3, а иногда на 5. Обычно он сам все посчитает и «порадует» Вас.

А что если используется несколько типов проводов? Тут, к сожалению, имеется риск. Попробуйте брать из расчета 1:2. Одна часть на
, две части на электроснабжение. Если требуется проложить отдельный кабель до стиральной машины, кондиционера или электроплиты, то придется вымерять длины по конкретной траектории.

Автоматических выключателей сразу вагон брать не нужно. Эти вещи покупаются под конкретные задачи и их количество, как правило, всегда известно. Просто купите в меру вместительный электрощиток, чтобы наращивать номенклатуру по необходимости. Например, был куплен обычный
на одно место, то при желании можно установить дифференциальный на 2 места или УЗО.

Всего не учесть и не предусмотреть, но попытаться можно.

Тут все по максимуму.

1. Количество точек энергопотребления (розетки, выключатели и светильники):

На кухне — спаренные розетки во всех четырех углах плюс 2 колодки на 4-5 розеток в рабочей зоне для печек, соковыжималок, комбайнов, электрочайников и др. В ванной — 2 розетки (или 1 спаренная) под стиральную машину, фен, электробритву и др. В комнатах — спаренные розетки во всех четырех углах еще 2-3 розетки для фумигаторов, ночников, подзарядки различных гаджетов. Выключатели ставятся из расчета 1 выключатель на помещение, но если у вас квартира в двух уровнях, следовательно, с лестницей, или в помещении 2 двери и возле каждой вы хотите поставить выключатель, тогда вам понадобятся специальные выключатели и дополнительная электропроводка. Количество светильников на потолке и на стенах зависит от вашей фантазии, но как минимум по 1 на комнату (меньше не имеет смысла).

2. Длина
:

Посчитайте по плану общую длину проводов и умножьте полученный результат на 1.2. 1.2 — это поправочный коэффициент, учитывающий дополнительный расход провода при электромонтажных работах и возможные ошибки при расчетах. Есть более простой, но менее точный способ: площадь квартиры умножьте на 3. Например для стандартной 2комнатной квартиры площадью 50 м 2 необходимо 150 метров проводов.

3. Тип провода
:

Лучше использовать медный двухжильный провод с многопроволочными витыми жилами. Если при прокладке проводов вы будете использовать пластиковый гофрорукав, то достаточно купить провода с обычной изоляцией. Во всех остальных случаях лучше использовать провода с двойной изоляцией, или, говоря по-научному, электрокабели. Однако, если у вас в загашнике имеется алюминиевый двух или трехжильный провод с литыми жилами еще советского производства — можете его использовать, лишь бы крысы изоляцию не проели и сечения для ваших нужд хватило.

4. Сечение:

Тут все зависит от того, какая у вас будет максимальная нагрузка. В стандартном варианте основные потребители энергии — стиральная машина-автомат (мощность до 2,2 киловатт, сила тока до 10 ампер) и электрочайник (мощность до 2,2 киловатт, сила тока до 10 ампер), остальные стандартные электроприборы (кухонные комбайны, пылесосы, компьютеры, телевизоры, освещение) могут добавить до 3 киловатт, но если использовать теорию вероятности, то получится 1 киловатт. В сумме — 5.4 киловатта или 24 Ампера. Это значит, что для основной разводки вам подходит стандартный кабель с сечением жилы 2.5 мм. Для освещения (провода от комнатной распределительной коробки до светильника, между светильниками и от коробки до выключателя) достаточно кабеля сечением 0.5 — 0.75 мм 2 . Электроплиты с духовками потребляют до 10 киловатт. Кондиционеры добавят по 0.1 киловатт на каждый м 2 . Теплые полы — по 0.2 киловатта на каждый м 2 . Так что считайте, а определить необходимое вам сечение можно по таблице:

Варианты соединения элементов в электрических цепях

Чтобы разводка электрики в квартире была сделана корректно нужно обладать знаниями в сфере электротехники, а в идеале еще и опытом подобных работ. Если вы не обладаете достаточным уровнем квалификацией и опытом, то за работу не стоит браться, а доверить ее специалистам.

Можно, конечно же, попытаться самому сделать разводку электрики в жилище, но последствия могут быть весьма печальные. Лучше всего было бы доверить все работы квалифицированному спецу, который составит корректную схему, а также проведет необходимые мероприятия по обустройству новой проводки или замене старой.

Если же вы знаете, что можете справиться с составлением схемы, а также с обустройством электросети в вашем жилье, то для начала нужно вспомнить о методах соединения электрических цепей.

Популярные статьи  В чем измеряется работа тока

Последовательный метод. В данном случае каждый элемент замкнутой цепи должен подключаться к предыдущему, при этом схема не предусматривает наличия узловых контактов.

Самым банальным примером такого типа соединения является елочная гирлянда – в ней каждая лампочка соединена с соседней, и все они расположены на одном общем проводе. Основным минусом данной схемы является тот факт, что выход из строя одного из элементов сети ведет к поломке всей системы.

Параллельный метод. Эта схема полностью противоположна предыдущей. Здесь элементы цепи не соединяются друг с другом, но группируются в отдельные узлы. Если случится поломка одного из элементов, то все остальные смогут нормально функционировать.

Смешанный метод. Как это понятно из названия, в данном случае для одной электрической цепи используются одновременно два вышеописанных метода.

Вернуться к содержанию

Вариант для ленивых

Если Вам лень тратить время на проектирование домашней сети, можете воспользоваться упрощенным расчетом длины проводников. Этим методом, кстати, пользуется множество даже профессиональных электриков, которые уже по собственному опыту могут посчитать, сколько провода нужно на тот или иной объект. Суть заключается в том, что нужно рассчитать количество кабеля для электропроводки по площади помещения. Все очень просто – берете площадь частного дома либо квартиры и умножаете на «2». Вот столько примерно Вам нужно длины кабельной продукции, чтобы провести проводку.

Помимо того, что это «расчет на глаз», так еще и не стоит забывать о важном нюансе – Вы, таким образом, сможете рассчитать только протяженность одной из линий (освещения либо силовой). А вот точно узнать, сколько провода Вам потребуется на розетки, а сколько на освещение, не получится

В этом случае, опять-таки, принято брать продукцию в соотношении 1:1,5 – 1 часть на то, чтобы провести свет в комнатах, а 1,5 части на розетки и подключение техники. К примеру, если дом площадью 100 кв.м., придется купить 200 метров на светильники и 300 на розетки.

Опираясь на отзывы множества форумчан, в том числе и электриков, можно сказать, что такой вариант расчета электропроводки в большинстве случаев оказывается верным. Люди пишут, что, к примеру, на однокомнатную квартиру площадью 40 кв.м. вполне хватило 100 метров кабеля. В то же время для электроснабжения двухэтажного коттеджа общей площадью 400 кв.м. достаточно рассчитать по 1 км из каждого типа проводов. Если же расчет будет неверным, лучше докупить несколько десятков метров, чем переплатить довольно приличную сумму.

Напоследок рекомендуем просмотреть видео, на котором изложен расчет количества материалов для электромонтажа:

Вот таким образом можно узнать, сколько провода нужно на электроснабжение собственного жилья. Кстати, если Вы решите сделать открытую проводку, подсчет длины кабель-каналов делать нужно только опираясь на готовую схему. Надеемся, что теперь Вы знаете, как рассчитать количество кабеля на электропроводку.

Также читают:

  • Типовая схема электропроводки в 3-х комнатной квартире
  • Калькулятор для расчета сечения кабеля
  • Как рассчитать количество точечных светильников

Перед проведением монтажа проводки вам необходимо провести правильный расчет длины кабеля. Провести правильный расчет можно с помощью двух способов. В первом способе вам потребуется опираться на готовую схему, которую вы должны были составить заранее. Второй способ предполагает в себе подсчет длины кабеля по суммарной площади комнат.

Какой из этих способов вы выберете решать только вам. В этой статье мы подробно расписали, как рассчитать количество кабеля для электропроводки в частном доме.

Сечение кабелей при открытой или закрытой проводке

При движении токовых импульсов по проводнику он греется. Чем тока больше, тем сильнее тепло. Один и тот же ток, проходящий по проволоке разного диаметра, неоднозначно действует на выделение тепла. Чем меньше сечение, тем сильнее происходит нагревание от нагрузки.

Поэтому, если линия делается открытой, можно уменьшить сечение – взять менее сильные провода. В таком случае он быстрее остывает и изоляция не портится. При закрытом способе монтажа ситуация хуже – тепло уходит медленнее, и здесь уже нужен более сильный материал – провода большего сечения.

Конструкция проводки и покупка нужного количества расходных материалов, требует навыков проектирования. Надо будет выполнить следующие действия:

  1. Нарисовать план квартиры или других помещений, где она планируется, и отметить будущие розетки и светильники.
  2. Узнать мощность всех имеющихся устройств и домашней техники: ламп, обогревательных приборов, чайников, фенов и т. п. Это позволит остановиться на оптимальном варианте.
  3. Измерить длину планируемой линии и сложить все собранные параметры вместе.
  4. Выбрать марку кабеля. Для внутренней проводки лучше использовать плоский провод.
  5. Купить необходимое количество.

Помимо этого, принимают во внимание, согласуется ли сечение провода по потребляемой мощности с его максимальной нагрузкой в данном проекте и с током защитных выключателей.

Общепринятая расцветка изоляции жил никак не зависит от их сечения и применяется только для удобства монтажа:

  • синий – для нейтрали;
  • желто-зеленый – заземление;
  • белый, коричневый и прочие – фазные проводники.

Выключателей лучше устанавливать несколько и сразу их подписать: например «кухня», «спальня» и т. д. Линия освещения всегда проводится от вводного автомата отдельно и не зависит от розеток. Даже если в какой-то из них произойдет короткое замыкание, то без света дом не останется, да и в случае необходимости ремонт можно будет сделать с нормальным освещением, не пользуясь фонариком или свечами.

Дополнительные рекомендации:

  • Всегда лучше подобрать сечение провода с запасом – экономия это хорошо, но она должна быть разумной, да и неизвестно, что туда потом будет включаться.
  • В помещениях с повышенной влажностью весьма вероятно, что может понадобиться изоляция в два слоя.
  • При покупке нужно уточнять допустимый диаметр изгиба провода, особенно это касается однопроволочных. Дело в том, что если просто перегнуть кабель, то в этом месте может ухудшиться проводимость, поэтому производители всегда указывают допустимый радиус изгиба, отталкиваясь от наружного диаметра всего кабеля. Чаще всего это значение равно 10-15.
  • Кабеля из меди и алюминия не совмещаются и не соединяются обычным способом. Для их скрепления можно употреблять особые клеммники или шайбы (оцинкованные).
Популярные статьи  Лампы энергосберегающие: таблица мощности

Провода для электропроводки

РАСЧЕТ – ТАБЛИЦА

Ниже я приведу таблицу сечения проводов, но рекомендую набраться терпения, прочитав до конца эту небольшую теоретическую часть. Это позволит Вам быть более осознанным в выборе проводов для монтажа электропроводки, кроме того, Вы сможете самостоятельно сделать расчет сечения провода, причем, даже “в уме”.

Прохождение тока по проводнику всегда сопровождается выделением тепла (соответственно нагревом), которое прямо пропорционально мощности, рассеиваемой на участке электропроводки. Ее величина определяется формулой P=I2*R, где:

  • I – величина протекающего тока,
  • R – сопротивление провода.

Чрезмерный нагрев может привести к нарушению изоляции, как следствие – короткому замыканию и (или) возгоранию.

Ток протекающий по проводнику находится в зависимости от мощности нагрузки (P), определяемой формулой

I=P/U

(U – это напряжение, которое для бытовой электрической сети составляет 220В).

Сопротивление провода R зависит от его длины, материала и сечения. Для электропроводки в квартире, даче или гараже длиной можно пренебречь, а вот материал и сечение при выборе проводов для электропроводки необходимо учитывать.

Расчет сечения провода

Сечение провода S определяется его диаметром d следующим образом (здесь и далее я буду максимально упрощать формулы):S=π*d2/4=3.14*d2/4=0.8*d2.

Это может Вам пригодится, если вы уже имеете провод, причем без маркировки, которая указывает сразу сечение, например, ВВГ 2х1.5, эдесь 1,5 – сечение в мм2, а 2 – количество жил.

Обратите внимание

Чем больше сечение, тем большую токовую нагрузку выдерживает провод. При одинаковых сечениях медного и алюминиевого проводов – медные могут выдержать больший ток, кроме того они менее ломкие, хуже окисляются, поэтому наиболее предпочтительны.

Очевидно, что при скрытой прокладке, а также провода, проложенные в гофрошланге, электромонтажном коробе из-за плохого теплообмена нагреваться будут сильнее, значит следует их сечение выбирать с определенным запасом, поэтому пришло время рассмотреть такую величину как плотность тока (обозначим ее Iρ).

Характеризуется она величиной тока в Амперах, протекающего через единицу сечения проводника, которую мы примем за 1мм2. Поскольку эта величина относительная, то с ее использованием удобно производить расчет сечения по следующим формулам:

  1. d=√1.27*I/Iρ=1.1*√I/Iρ – получаем значение диаметра провода,
  2. S=0.8*d2 – ранее полученная формула для расчета сечения,

Подставляем первую формулу во вторую, округляем все что можно, получаем очень простое соотношение:

S=I/Iρ

Остается определиться с величиной плотности тока Iρ), поскольку рабочий ток I) определяется мощностью нагрузки, формулу я приводил выше.

Допустимое значение плотности тока определяется множеством факторов, рассмотрение которых я опущу и приведу конечные результаты, причем с запасом:

Материал провода Скрытая проводка Открытая проводка
Медь Iρ=6 А/мм2 Iρ=10 А/мм2
Алюминий Iρ=4 А/мм2 Iρ=6 А/мм2

Пример расчета:

Имеем: суммарная мощность нагрузки в линии – 2,2 кВт, проводка открытая, провод – медный. Для расчета используем следующие единицы измерения: ток – Ампер, мощность – Ватт (1кВт=1000Вт), напряжение – Вольт.

S=I/Iρ=(2200/220)/10=1мм2

Если провести соответствующие расчеты для всего ряда сечений проводов, то можно получить соответствующую таблицу.

В начало

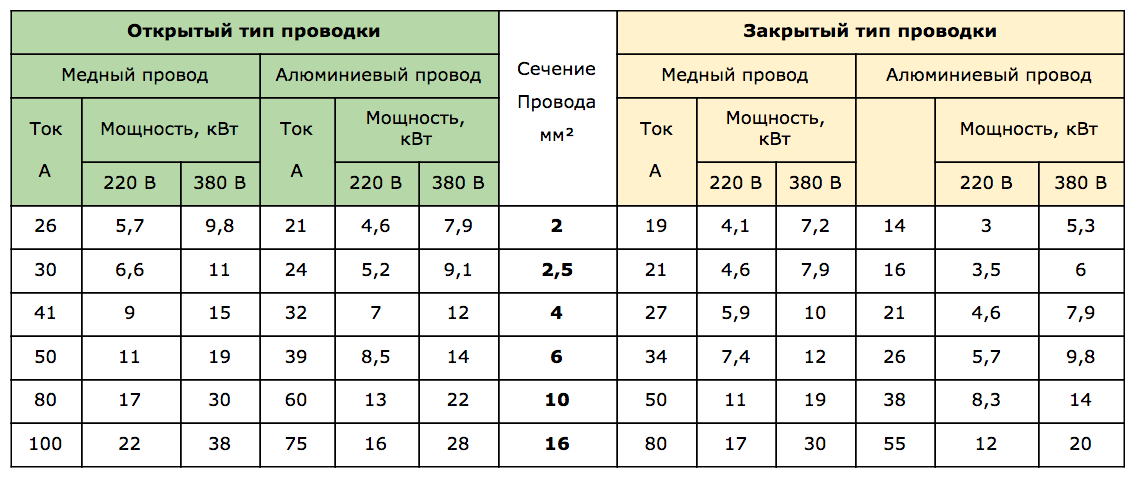

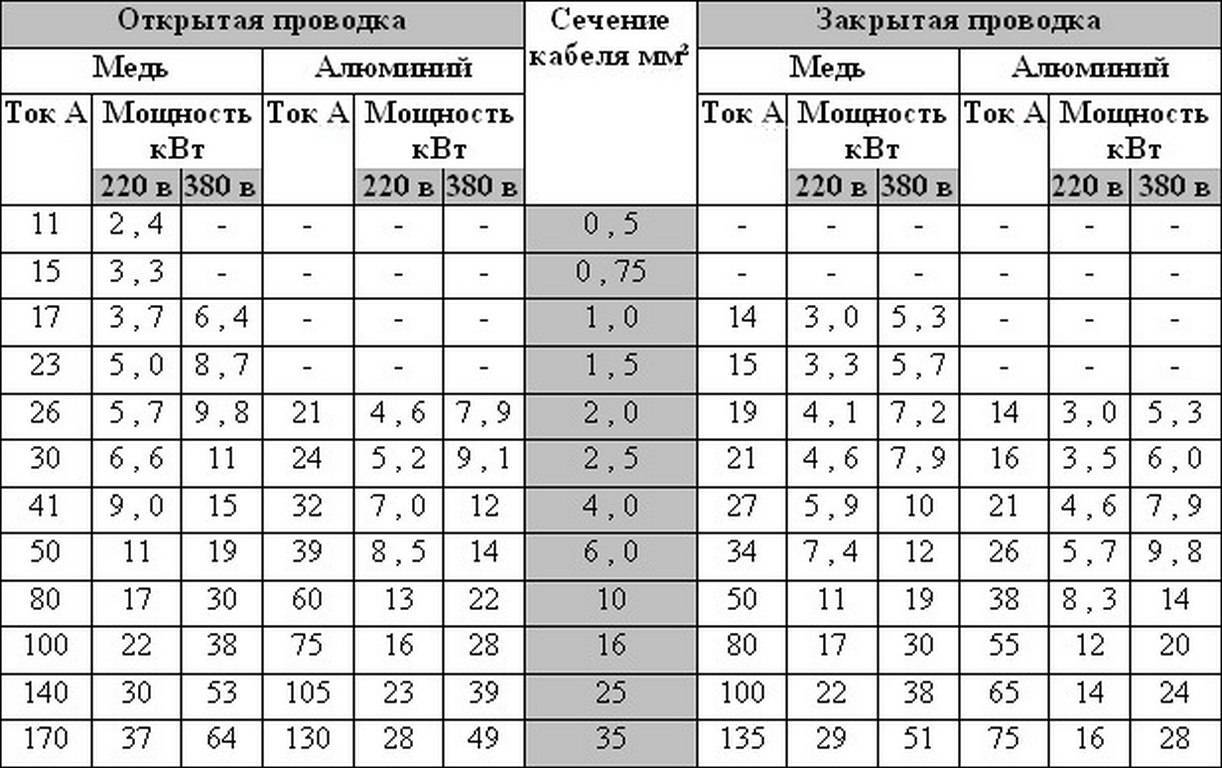

Таблица сечения проводов

Сразу предупреждаю, данные из различных источников могут отличаться. Это различие определяется величиной запаса по мощности. Приводя расчеты я этот запас взял по максимуму, памятуя, что лучше купить более мощные, соответственно более дорогие провода, нежели потом переделывать сгоревшую электропроводку.

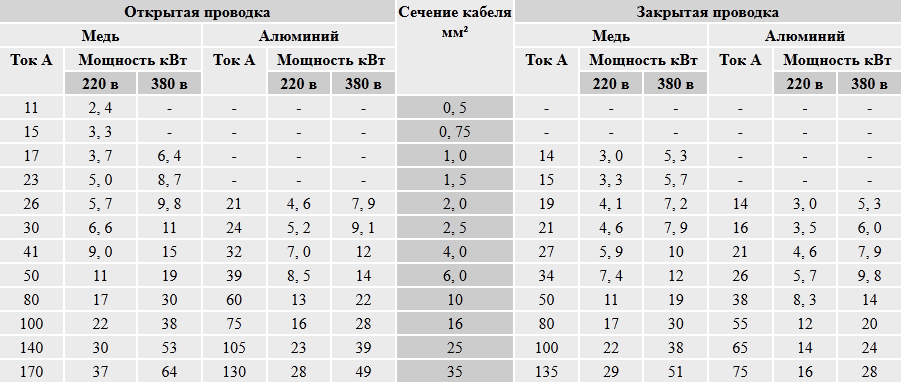

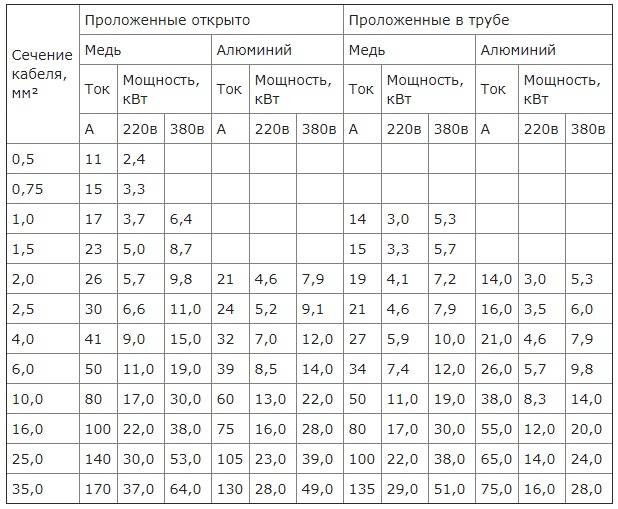

Предлагаю Вашему вниманию обещанную в начале статьи таблицу:

Лишний раз настоятельно рекомендую использовать провода с медными жилами.

В начало

2012-2019 г. Все права защищены.

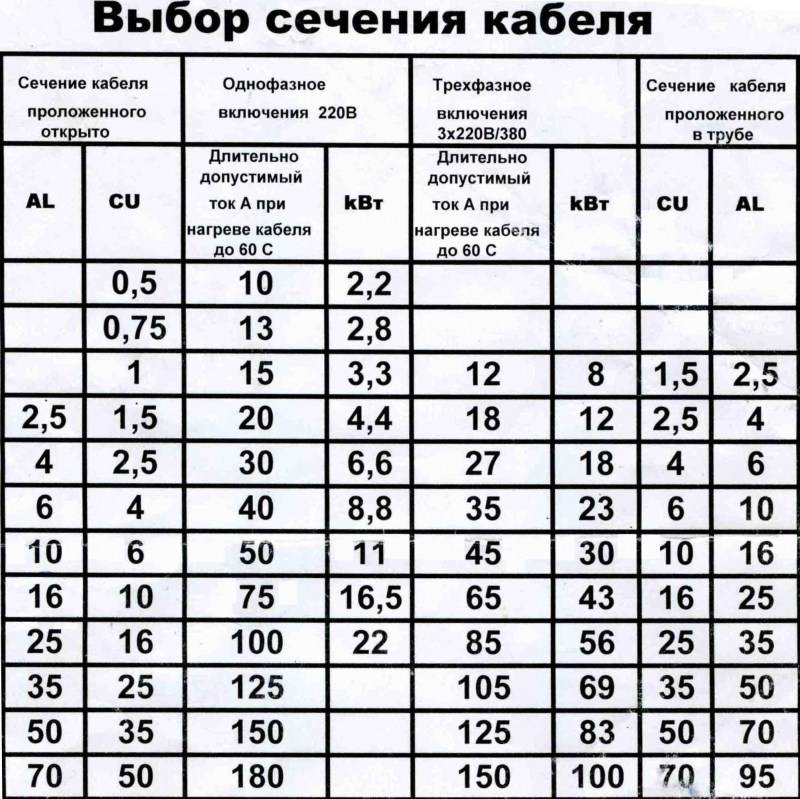

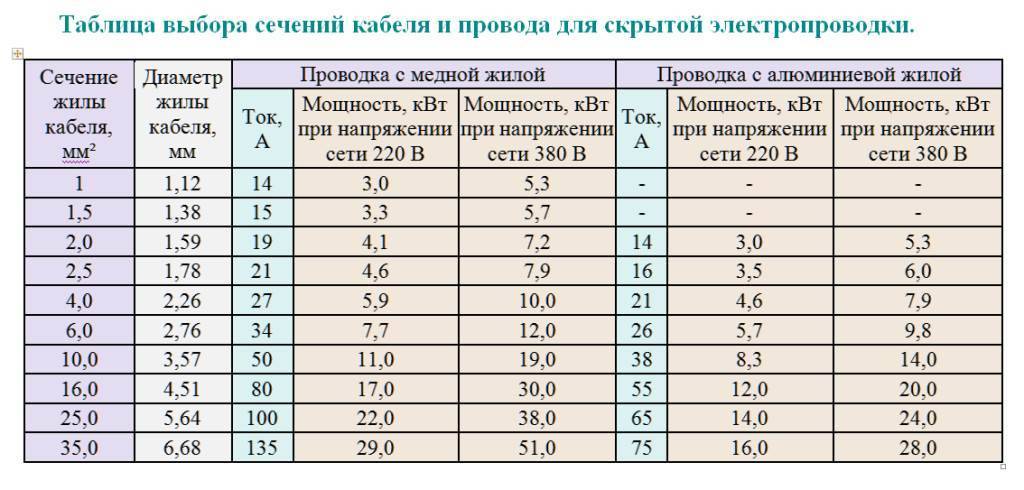

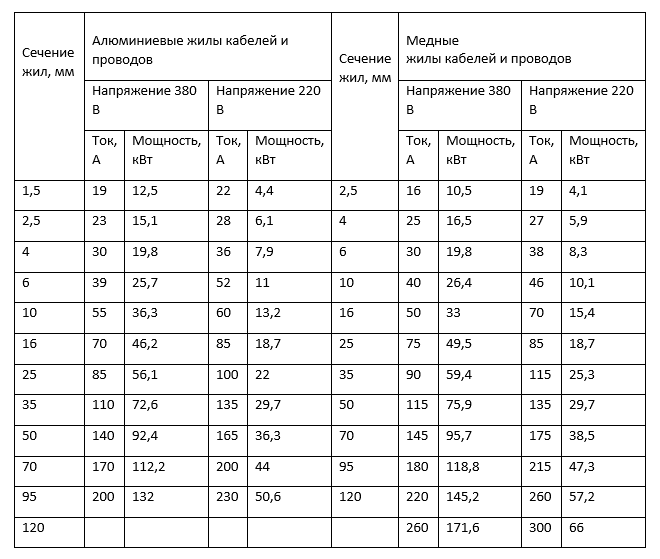

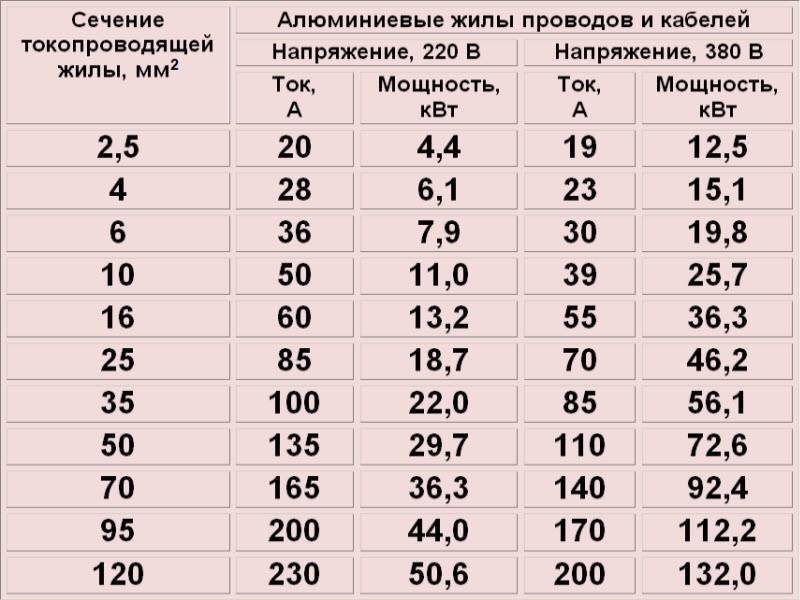

Выбор сечения кабеля по мощности и току: таблица справочных данных

Этот способ вобрал в себя две вышеприведенные методики расчета. Они просто сведены в общую таблицу.

Ей удобно пользоваться, имея любую информацию: по току нагрузки или потребляемой мощности, что позволяет не заниматься переводом одной величины в другую.

Однако во всех этих таблицах скрыт один параметр, а именно: очень длинная электрическая цепь. Она косвенно влияет на результаты расчета. Но об этом читайте в следующем подразделе.

Почему необходимо учитывать длину протяженной электрической магистрали в частном доме

Во всех приведенных таблицах учитывается итоговое действие электрического тока на нагрев металлической жилы. Его величина практически не меняется внутри пределов квартиры, где от вводного щитка до конечного потребителя расстояние редко превышает 15 метров.

Однако мы знаем, что электрическое сопротивление провода влияет на ток, а оно с увеличением расстояния всегда возрастает прямо пропорционально отношению удельного сопротивления к площади поперечного сечения.

На длинных участках дополнительно возникают потери напряжения, а все это необходимо учитывать в точных расчетах, что и применяется на практике в онлайн калькуляторе, приведенном в следующем разделе.

В качестве пояснения приведу пример такого влияния, применённого при монтаже точных измерительных цепей напряжения ТН на своей подстанции 330 кВ, где потери должны быть минимальными. С ними борются всеми доступными способами.

Эти ТН расположены на ОРУ-330 кВ. Они удалены от релейных панелей на дистанцию порядка 300-400 метров.

Сборка вторичных цепей выполнена в шкафу. Они к нему подаются от выводной коробки, расположенной внизу основания фарфорового изолятора коротким контрольным кабелем с жилами 1,5 мм кв.

Его длину можете оценить визуально по фотографии. Она не превышает несколько метров. Выходные кабели цепей напряжения, проложенные к панелям релейного зала, имеют повышенное сечение жил и превышают 16 мм квадратных.

Это хорошо видно на обратной стороне ввода релейной панели.

Сделано это для того, чтобы минимизировать потери напряжения на такой большой дистанции. Они не должны вносить погрешность большую 0,5%.

По самим же панелям разводка опять выполняется жилами 1,5 квадрата. Короткие расстояния от ТН к его шкафу и в релейном зале не оказывают существенного влияния на потери.

Приведенным примером я постарался показать, как длина протяженной магистрали может повлиять на выбор и расчет кабеля. Все это учтено в онлайн калькуляторе.
