Как рассчитать автоматический выключатель

Содержание

Конструкция защитного модуля

Несмотря на широкий ассортимент продукции, предлагаемый различными производителями, конструкции автоматических выключателей подобны друг другу. Корпус прибора выполняется из диэлектрика, устойчивого к температурам, и не поддерживает горение. На передней панели располагается рычажок ручного управления, а также наносятся основные технические характеристики.

Конструктивно корпус состоит из двух половинок, скрученных между собой болтами. В середине его находятся следующие элементы:

  1. Клеммы подключения — предназначены для обеспечения надёжного соединения с входящей и выходящей электрической линией.
  2. Подвижный и неподвижный силовой вывод — эти контакты служат для замыкания или размыкания нагрузочной цепи с силовой.
  3. Искрогасительная камера — при резком размыкании контактов между ними образуется дуга достаточно большой мощности, способная привести к повреждению элементов модуля. Поэтому для её гашения используется специальная камера, состоящая из вертикальных пластин, установленных в шахматном порядке. Искра, проходя через них, теряет свою мощность, а затем полностью гасится.
  4. Тепловой и электромагнитный расцепитель — именно их реакция на изменения параметров электрической линии и приводит к срабатыванию прибора защиты.
  5. Рычажный переключатель — используется ручной рычаг, взведение которого замыкает входящую и выходящую линию.
  6. Регулировочный винт — устанавливает порог срабатывания модуля. Настраивается в заводских условиях.
  7. Канал для выхода газов — при гашении искры тепловая энергия преобразуется в газ, который и выводится из устройства через специально сконструированный лабиринт.

Именно конструкции расцепителей обеспечивают почти моментальное срабатывание автоматического выключателя. Электромеханический контакт реагирует на возникновение в защищаемой им цепи тока, параметры которого превышают номинальное значение. В конструкцию расцепителя входит катушка индуктивности с сердечником, положение которой фиксируется пружиной, а уже она связана с подвижным силовым контактом. Обмотки соленоида включаются последовательно нагрузке. Тепловой расцепитель представляет собой спрессованную полоску из двух металлов с разной теплопроводностью (биметаллическая пластина).

Как рассчитать номинал автоматического выключателя?

Допустим, что мы учли все вышесказанное и подобрали новый кабель, соответствующий современным требованиям и имеющий нужное сечение. Теперь электропроводка гарантированно выдержит нагрузку от включенных бытовых приборов, даже если их достаточно много. Теперь переходим непосредственно к выбору автоматического выключателя по номиналу тока. Вспоминаем школьный курс физики и определяем расчетный ток нагрузки, подставляя в формулу соответствующие значения: I=P/U.

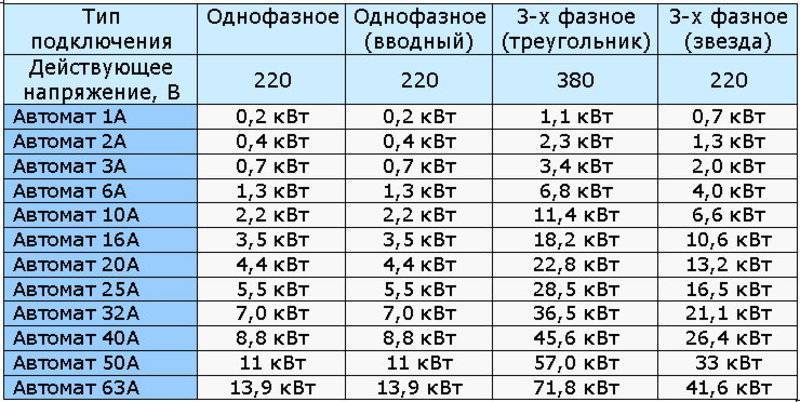

Чтобы упростить выбор защитного автомата и избавить вас от необходимости браться за калькулятор, приведем таблицу, в которой указаны номиналы АВ, которые включаются в однофазные и трехфазные сети, и соответствующие им мощности суммарной нагрузки.

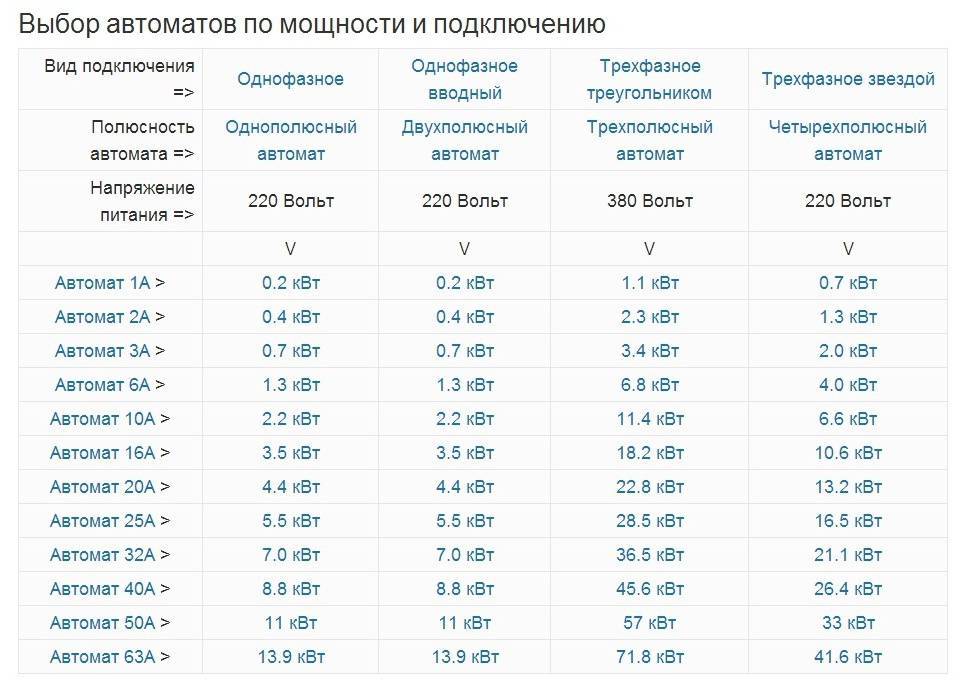

Эта таблица позволит легко определить, сколько киловатт нагрузки какому номинальному току защитного устройства соответствуют. Как мы видим, автомату 25 Ампер в сети с однофазным подключением и напряжением 220 В соответствует мощность 5,5 кВт, для АВ на 32 Ампера в аналогичной сети – 7,0 кВт (в таблице это значение выделено красным цветом). В то же время для электрической сети с трехфазным подключением «треугольник» и номинальным напряжением 380 В автомату на 10 Ампер соответствует мощность суммарной нагрузки 11,4 кВт.

Наглядно про подбор автоматических выключателей на видео:

Где и как применяются автоматические выключатели

Автоматические выключатели предназначены для защиты электрических сетей от перегрузок и токов короткого замыкания. За счет надежности и простоты подключения они получили широкое распространение в бытовых электросетях.

Как рассчитать автоматический выключательАвтоматы для защиты электросети

Маркировка автомата

Согласно ПУЭ каждый аппарат защиты должен иметь надпись, указывающую значение номинального тока. Чтобы узнать номинал автомата, достаточно посмотреть на его корпус. На данных устройствах защиты используется стандартная маркировка, состоящая из одной буквы (B, C или D) и числа.

Буква указывает на временную характеристику. Ее еще называют временем срабатывания. Об этом параметре речь пойдет ниже. Число обозначает номинальный ток прибора. Например:

  • C25 — временная характеристика C, номинальный ток 25 А;
  • B32 — характеристика B, 32 А.

Как рассчитать автоматический выключатель

В быту обычно применяют выключатели с временными характеристиками B и C. В промышленности встречаются защитные устройства из ряда L, Z и K.

Расчет автоматов защиты для функционирующей электропроводки

Предположим у вас есть уже рабочая электропроводка и вам нужно поставить или заменить автоматы защиты. В этом случае расчет автоматов производим по сечению кабелей (или проводов) цепи.

Здесь тоже два варианта.

Вариант 1. Сечение всех кабелей (проводов) в цепи одинаковые.

Примечание: под сечением кабеля понимается сечение самих жил кабеля. Чтобы его посчитать, измерьте диаметр жилы и по математической формуле посчитайте площадь сечения жилы.

В этом случае расчет автомата повторяет расчет указанный выше, только без расчета максимальной нагрузки.

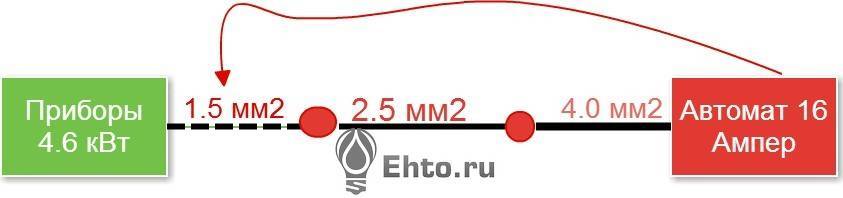

Вариант 2. В электроцепях применяются провода (кабели) разного сечения.

В этом варианте расчет тоже несложный. Автомат защиты выбирается по наименьшему сечению кабеля согласно таблице ПУЭ 1.3.4. приведенной выше и алгоритму расчета приведенному выше.

Как рассчитать автоматический выключатель

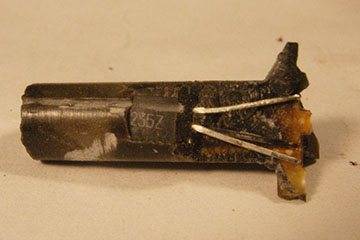

Как защитить самое слабое звено электропроводки

Поэтому, прежде чем сделать выбор автомата соответственно защищаемой нагрузке, нужно удостовериться, что проводка данную нагрузку выдержит.

При игнорировании этого правила не стоит нарекать на неправильно рассчитанный автомат и проклинать его производителя, если слабое звено электропроводки вызовет пожар.

Устройство внутриквартирной разводки

Принцип устройства внутриквартирной разводки

Внутренние электрические сети имеют разветвленную структуру в виде «дерева» – графа без циклов. Это улучшает устойчивость системы при возникновении аварийной ситуации и упрощает работы по ее устранению. Также гораздо легче происходит распределение нагрузки, подключение энергоемких приборов и изменение конфигурации проводки.

В функции вводного автомата входит контроль общей перегрузки – недопущение превышения силой тока разрешенного значения для объекта. Если это произойдет, то существует риск повреждения наружной проводки.

Кроме того, вероятно срабатывание защитных устройств за пределами квартиры, которые уже относится к общедомовой собственности или принадлежит местным энергосетям. В функции групповых автоматов входит контроль силы тока по отдельным линиям.

Популярные статьи  как обогреть дом с помощью электричества экономно

Они защищают от перегрузки кабель на выделенном участке и подключенную к нему группу потребителей электроэнергии. Если при коротком замыкании такое устройство не срабатывает, то его страхует вводной автомат. Даже для квартир с небольшим количеством электропотребителей желательно выполнить отдельную линию на освещение.

При отключении автомата другой цепи, свет не погаснет, что позволит в более комфортных условиях устранить возникшую проблему. Практически в каждом щитке значение номинала вводного автомата меньше чем сумма на групповых.

Принцип действия

После подключения к трёхфазному автомату силовой и нагрузочной электрических линий его включают с помощью перевода рычажка в верхнее положение. В результате происходит зацепление рычага через защёлку с включающим контактом. Образованное соединение обеспечивается за счёт смещения подвижной контактной группы относительно их держателя.

Если через выключатель начинает протекать ток со значением, превышающим допустимое, то биметаллическая пластина начинает нагреваться. Из-за разного теплового расширения металлов она изгибается, разрывая в итоге контакт. Сила тока, при котором происходит разрыв соединения, зависит от толщины пластины. Термомагнитный расцепитель характеризуется медленной работой, хотя и может фиксировать даже небольшие изменения величины тока. Его настройка осуществляется на заводе с помощью изменения расстояния между пластиной и подвижным контактом. Для этого используется регулировочный винт.

Но для тока, который мгновенно увеличивает своё значение, скорость реакции биметаллической пластины будет крайне низкой, поэтому вместе с ней используется и соленоид. В нормальном состоянии сердечник выталкивается пружиной и замыкает контакт автомата. При аномальном значении сигнала в витках катушки стремительно увеличивается магнитное поле, потоки которого втягивают сердечник внутрь, преодолевая действие пружины, а это приводит к разрыву цепи.

Срабатывание электромагнитного расцепителя происходит за доли секунды, при этом на токи, незначительно превышающие номинальные, он не реагирует. Одновременно с разъединением всей трёхфазной линии опускается и рычажок, который опять понадобится перевести в верхнее положение для подключения нагрузки к сети.

Для чего нужны защитные автоматы и как они работают?

Современные АВ имеют две степени защиты: тепловую и электромагнитную. Это позволяет обезопасить линию от повреждения в результате длительного превышения протекающим током номинальной величины, а также короткого замыкания.

Основным элементом теплового расцепителя является пластина из двух металлов, которая так и называется – биметаллической. Если на нее в течение достаточно длительного времени воздействует ток повышенной мощности, она становится гибкой и, воздействуя на отключающий элемент, вызывает срабатывание автомата.

Наличием электромагнитного расцепителя обусловлена отключающая способность автоматического выключателя при воздействии на цепь сверхтоков короткого замыкания, выдержать которые она не сможет.

Это позволяет обеспечить защиту провода и приборов от потока электронов, величина которого намного выше расчетной для кабеля конкретного сечения.

Выбор автоматического выключателя

Для увеличения безопасности, электропроводку в квартире нужно делить на несколько линий. Это отдельные автоматы для освещения, розеток кухни, остальных розеток. Бытовые приборы большой мощности с повышенной опасностью (электроводонагреватели, стиральные машины, электрические плиты), нужно включать через УЗО.

Как рассчитать автоматический выключатель

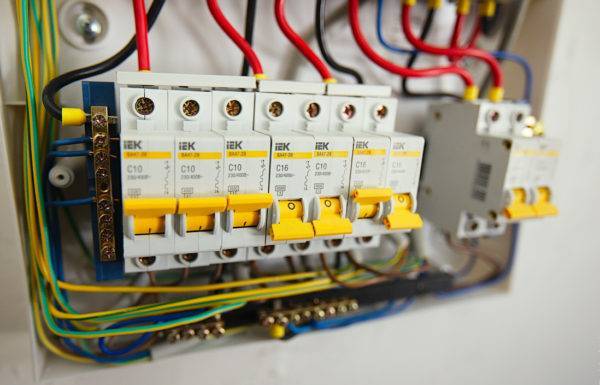

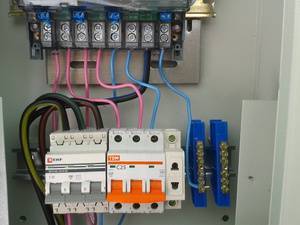

Удобный монтаж автоматов в щитке

УЗО вовремя среагирует на утечку тока и отключит нагрузку

Для правильного выбора автомата важно учесть три основных параметра; — номинальный ток, коммутационную способность отключения тока короткого замыкания и класс автоматов

Расчетный номинальный ток автомата — это максимальный ток, который рассчитан на длительную работу автомата. При токе выше номинального, происходит отключение контактов автомата. Класс автоматов означает кратковременную величину пускового тока, когда автомат еще не срабатывает.

Пусковой ток многократно превосходит номинальное значение тока. Все классы автоматов имеют разные превышения пускового тока. Всего имеется 3 класса для автоматов различных марок:

— класс В, где пусковой ток может быть больше номинального от 3 до 5 раз;

— класс С имеет превышение тока номинала в 5 — 10 крат;

— класс D с возможным превышением тока номинального значения от 10 до 50 раз.

Как рассчитать автоматический выключатель

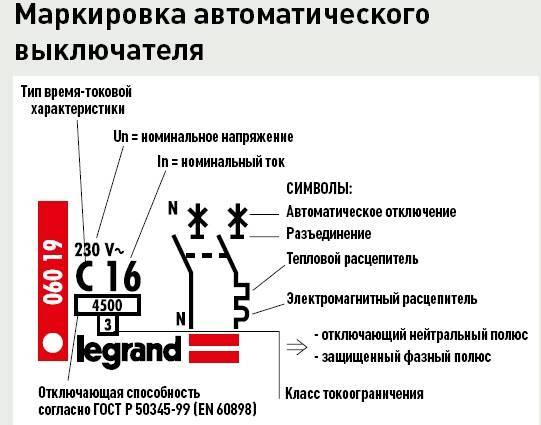

Маркировка автоматического выключателя

В домах, квартирах используют класс С. Коммутационная способность определяет величину тока короткого замыкания при мгновенном отключении автомата. У нас используются автоматы с коммутационной способностью 4500 ампер, зарубежные автоматы имеет ток к. з. 6000 ампер. Можно использовать оба типа автоматов, российские и зарубежные.

Примеры расчета автоматических выключателей

Теорию расчетов автоматических выключателей вы можете почитать в статье: Расчет автоматов защиты. Здесь несколько практических примеров расчета автоматических выключателей в электрической цепи дома и квартиры.

Пример 1. Расчет вводного автомата квартиры

Примеры расчета автоматических выключателей начнем с квартиры, а именно рассчитаем вводной автомат. Исходные данные:

  • Напряжение сети Uн = 0,4 кВ;
  • Расчетная мощность Рр = 80 кВт;
  • Коэффициент мощности COSφ = 0,84;

1-й расчет

Чтобы выбрать номинал автоматического выключателя считаем номинал тока нагрузки данной электросети:

Iр = Рр / (√3 × Uн × COSφ) Iр = 80 / (√3 × 0,4 × 0,84) = 137 А

2-й расчет

Чтобы избежать, ложное  срабатывание автомата защиты, номинальный ток автомата защиты (ток срабатывания теплового расцепителя) следует выбрать на 10% больше планируемого тока нагрузки:

  • Iток.расцепителя = Iр × 1,1
  • Iт.р = 137 × 1,1 = 150 А

Итог расчета: По сделанному расчету выбираем автомат защиты (по ПУЭ-85 п. 3.1.10) с током расцепителя ближайшим к расчетному значению:

I ном.ав = 150 Ампер (150 А).

Такой выбор автомата защиты позволит стабильно работать электрической цепи дома в рабочем режиме и срабатывать, только в аварийных ситуациях.

Пример 2. Расчет автоматического выключателя групповой цепи кухни

примеры расчета автоматических выключателей

Во втором примере посчитаем, какой автоматический выключатель нужно выбрать для кухонной электропроводки, которую правильно называть розеточная групповая цепь электропроводки кухни. Это может быть кухня квартиры или дома, разницы нет.

Аналогично первому примеру расчет состоит из двух расчетов: расчет тока нагрузки электрической цепи кухни и расчет тока теплового расцепителя.

Коэффициент использования

Рассчитать коэффициент использования для простой группы можно самостоятельно.

  • Выпишите на листок планируемые бытовые приборы.
  • Рядом с прибором поставьте его мощность по паспорту.
  • Просуммируйте все мощности приборов по паспорту. Это Pрасчет.
  • Подумайте, какие приборы могут работать одновременно: чайник+ тостер, микроволновка+блендер, чайник+микроволновка+тостер, и т.д.
  • Посчитайте суммарные мощности этих групп. Рассчитайте среднюю суммарную мощность групп одновременно включаемых приборов. Это будет Pноминал (номинальная мощность).
  • Разделите  Pрасчет на Pноминал, получите коэффициент использования кухни.

На самом деле, в теории расчетов коэффициент использования внутри дома (без инженерных сетей) и квартиры принимается равным, единице, если количество розеток не больше 10. Это так, но на практике, именно коэффициент использования позволяет работать современным бытовым приборам кухни на старой электропроводке.

Популярные статьи  Реле контроля напряжения 1-фазное

Примечание:

В теории расчетов 1 бытовая розетка планируется на 6 кв. метров квартиры (дома). При этом:

  • коэффициент использования=0,7 –для розеток от 50 шт.;
  • коэффициент использования=0,8 –розеток 20-49 шт.;
  • коэффициент использования=0,9 –розеток от 9 до 19шт.;
  • коэффициент использования=1,0 –розеток ≤10шт.

Вернемся к автоматическому выключателю кухни. Считаем номинал тока нагрузки кухни:

  • Iр = Рр / 220В;
  • Iр = 6000 / 220= 27,3 А.

Ток расцепителя:

Iрасчет.= Iр×1,1=27,3×1,1=30А

По сделанному расчету выбираем номинал автомата защиты для кухни в 32 Ампер.

Расчет тока нагрузки

Исходные данные:

  • Напряжение сети Uн = 220 В;
  • Расчетная мощность Рр = 6 кВт;
  • Коэффициент мощности COSφ = 1;
  1. Расчетную мощность считаем, как сумму мощностей всех бытовых приборов кухни, умноженной на коэффициент использования, он же коэффициент использования бытовой техники.
  2. Коэффициент использования бытовой техники это поправочный коэффициент, уменьшающий расчетную (полную) потребляемую мощность электроцепи и учитывающий количество одновременно работающих электроприборов.

То есть, если на кухне установлено 10 розеток для 10 бытовых приборов (стационарных и переносных), нужно учесть, что все 10 приборов одновременно работать не будут.

Пример 1. Расчет вводного автомата дома

Примеры расчета автоматических выключателей начнем с частного дома, а именно рассчитаем вводной автомат. Исходные данные:

  • Напряжение сети Uн = 0,4 кВ;
  • Расчетная мощность Рр = 80 кВт;
  • Коэффициент мощности COSφ = 0,84;

1-й расчет:

Чтобы выбрать номинал автоматического выключателя считаем номинал тока нагрузки данной электросети:

Iр = Рр / (√3 × Uн × COSφ) Iр = 80 / (√3 × 0,4 × 0,84) = 137 А

2-й расчет

Чтобы избежать, ложное срабатывание автомата защиты, номинальный ток автомата защиты (ток срабатывания теплового расцепителя) следует выбрать на 10% больше планируемого тока нагрузки:

  • Iток.расцепителя = Iр × 1,1
  • Iт.р = 137 × 1,1 = 150 А

Итог расчета: По сделанному расчету выбираем автомат защиты (по ПУЭ-85 п. 3.1.10) с током расцепителя ближайшим к расчетному значению:

I ном.ав = 150 Ампер (150 А).

Такой выбор автомата защиты позволит стабильно работать электрической цепи дома в рабочем режиме и срабатывать, только в аварийных ситуациях.

Способ соединения проводов в распределительных коробках

Любое соединение проводов обладает переходным сопротивлением, на нём падает напряжение. А значит – происходит нагрев. Защитный автомат защищает не только кабель, но и соединения в распред. коробках. И чем они качественней, тем меньше шансов, что при КЗ или перегрузе скрутка выгорит.

Я считаю, что все типы соединений имеют право на жизнь – и клеммы Ваго, и скрутка с пропайкой, и гильзы, и сварка, и простая скрутка. А их качество зависит прежде всего от совести и профессионализма электрика. И ограничения тока через эти соединения!

Учитывая контакты, максимальный ток электросистемы надо также понижать до 0,7 от макс. тока кабеля. А это 19х0,7=13,3А

Функции трехфазных автоматов

  • одновременное обслуживание нескольких однофазных зон цепи;
  • предотвращение образования сверхтоков на линии;
  • совместная работа с выпрямителями сети переменного тока;
  • защита высокомощного оборудования;
  • повышенная мощность за счет установки специального преобразователя;
  • быстрое срабатывание в режиме КЗ на линии с большим количеством потребителей;
  • возможность отключения в ручном режиме при помощи рубильника или выключателя;
  • совместимость с дополнительными защитными клеммами.

Ток утечки

На корпусе имеется маркировка – греческая буква «дельта». Токовая утечка частного дома составляет около 350 мА, отдельной группы приборов – 30 мА, светильников и розеток – 30 мА, одиночных звеньев – 15 мА, бойлера – 10 мА.

Количество полюсов

Однополюсный автомат применяется для одной фазы

В зависимости от количества полюсов можно приобрести трехфазный выключатель:

  • однополюсный тип аппаратов для защиты одного кабеля и одной фазы;
  • двухполюсный, представленный двумя приборами с общим рубильником – выключение происходит в момент превышения допустимого значения одного из них, одновременно обрываются нейтраль и фаза в однофазной сети;
  • трехполюсный аппарат, обеспечивающий разрыв и защиту фазной цепи – являются тремя приборами с общей рукояткой активации/деактивации;
  • четырехполюсный прибор, который монтируется только на ввод трехфазного РУ – разрывает все три фазы и рабочий ноль. Разрыв заземления защиты недопустим.

Предлагаем ознакомиться Из чего сделаны скобы для степлера

Место установки

Для бытового использования предназначен электрический автомат на 3 фазы с маркировкой С на 25 А. На вводе в этом случае лучше устанавливать изделия С50, С65, С85, С95. Для розеток или иных точек – С 25 и С 15, для освещения – С 12 или С 17, для электроплиты – С 40. Они будут срабатывать, когда показатели тока в 5-10 раз превышают номинал.

Какой автомат выбрать для кабеля 2.5 мм2?

Для потребителей, суммарная мощность которых не будет превышать 3,5 кВт рекомендуем использовать медный кабель сечением 2,5кв.мм и защищать эти линии автоматом на 16А.

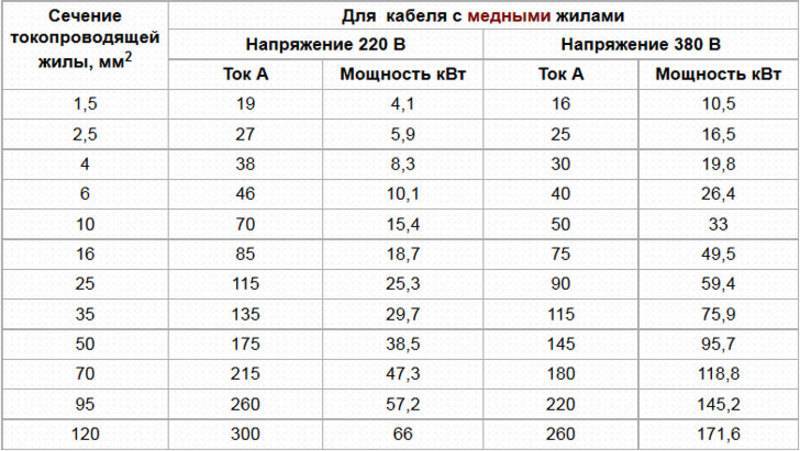

Для медного кабеля сечением 2,5 кв.мм согласно таблице 1.3.6 ПУЭ длительный допустимый ток 27А. Исходя из этого, можно подумать, что к такому кабелю подойдет автомат на 25А. Но это не так. Кстати кто не знает где искать публикую данную таблицу:

Как рассчитать автоматический выключатель

Согласно ПУЭ, п. 1.3.10 значение тока 25А разогреет кабель 2,5 кв.мм до 65 градусов Цельсия. Это достаточно высокая температура для постоянных режимов работы.

Еще важно понимать, что не все производители изготавливают кабель согласно ГОСТ и его сечение может быть ниже заявленного. Так что сечение может быть 2,0 кв.мм вместо 2,5 кв.мм

Качество меди у разных заводов тоже отличается и вы не сможете гарантировано точно сказать о том, какое качество кабеля имеете.

Поэтому очень важен запас в защите кабеля для избегания проблем в процессе эксплуатации электропроводки. Выбор автомата по сечению кабеля осуществляют следующим образом:

  • кабель 1,5 кв.мм применяю при монтаже сигнализации и освещения, ему соответствует автомат 10А;
  • кабель 2,5 кв.мм часто используется для отдельных розеток и розеточных групп, где суммарная мощность потребителей не будет превышать 3,5 кВт. Ему соответствует номиналы автоматов по току 16А;
  • кабель 4 кв.мм используют в быту для подключения духовых шкафов, стиральных и посудомоечных машин, обогревателей и водонагревателей, к нему покупают автомат номиналом 25А;
  • кабель 6 кв.мм нужен для подключения серьезных мощных потребителей: электрических плит, электрических котлов отопления. Номинал автомата 32А;
  • кабель 10 кв.мм обычно максимальное сечение используемое в быту, предназначено для ввода питания в квартиры и частные дома к электрощитам. Автомат на 40А.

Как рассчитать автоматический выключатель

Для расчета электрической сети у себя дома смело и строго руководствуйтесь предоставленной выше таблицей и руководством. При правильном расчете силовых линий и защитных устройств всё будет работать долговечно и не принесет вам неудобств и проблем.

Популярные статьи  сварочный аппарат своими руками

Способы распределения проводки в доме

На число автовыключателей в щитке оказывают влияние:

  1. Число помещений (2-х, 3-х комнатная квартира плюс санузел, кухня).
  2. Осуществление разделения проводки освещения от розеток.
  3. Наличие либо отсутствия бытовых электроприборов большой мощности.

1 способ распределения проводки

На каждую комнату потребуется установить 2 автоматических выключателей: на розетки и освещение. Отдельно необходимо сделать вывод бытовых электрических приборов в квартире:

  • холодильник.
  • посудомоечная машина.
  • стиральная машина.
  • водонагреватель.
  • электрическая плита.
  • кондиционеры.
  • тёплые полы.

К примеру: В 2-х комнатную квартиру с объединённым санузлом необходимо поставить 8 автовыключателей + бытовая техника.

Подобный метод распределения проводки в квартире не будет целесообразным. В результате вы получите множество проводов, работы, потраченных денежных средств, чем эффекта.

2 способ распределения проводки

На 1 помещение потребуется выделить 1 рубильник, не отделяя свет от розеток. Так же вынести из общей сети электрические приборы.

В результате: в 2-комнатную квартиру с объединённым санузлом потребуется 4 автомата + бытовая техника.

Не стоит экономить на безопасности квартиры. Но не надо делать лишней работы. Сделайте высоконадёжную и простую сеть проводки, отличающуюся безопасностью и удобством.

Это интересно: Как заменить вводной кабель в хрущевке, какое сечение выбрать

Выбор защитного устройства

Как рассчитать автоматический выключательКонечно, любой автомат превосходно справится с возложенными на него задачами — это не вызывает сомнения, если он исправен. Но дело в том, что подбирать АВ необходимо с учётом нескольких параметров.

Если выбранный автомат слишком «слабый», то будут происходить постоянные ложные срабатывания. И наоборот, слишком «сильная» модель, будет иметь довольно сомнительную полезность.

https://youtube.com/watch?v=yZxbXM5oQEo

Мощность нагрузки

Одной из возможностей подобрать защитное устройство является выбор автомата по мощности нагрузки. Для этого необходимо узнать значение тока нагрузки. И уже из этих данных выбирать соответствующий номинал. Проще всего (да и точнее) это сделать с помощью закона Ома по формуле:

I=P/U,

где P — мощность потребителя (холодильник, микроволновая печь, стиральная машина и т. п. ), а U — напряжение сети.

Для примера потребитель будет взят 1,5 кВт, а напряжение сети обычное 220 В. Имея эти данные, подставив их в формулу, получится:

I = 1500/220 = 6,8 А.

В случае с трёхфазной сетью 380 вольт, напряжение будет 380 В.

Как рассчитать автоматический выключатель

Существует и ещё одна формула для выбора автоматического выключателя по току, но она немного сложнее, но и конечный результат будет куда более точен. На практике это не принципиально, но в ознакомительных целях всё же стоит её привести:

I=P/U*cos φ.

Значения I, P, U будут теми же, что и в законе Ома, а вот cos φ — это коэффициент мощности, который учитывает в нагрузке реактивную составляющую. Это значение помогает определить таблица 6.12 нормативного документа СП 31−110−2003 «Проектирование и монтаж электроустановок жилых и общественных зданий».

Для примера данные будут использованы те же, т. е. потребитель 1,5 кВт, а напряжение всё те же 220 В. Согласно таблице, cos φ будет равен 0,65, как для вычислительных машин. Следовательно:

I = 1500 Вт/220 В * 0,65 = 4,43 А.

Сечение кабеля

Выбирать автомат лишь по мощности нагрузки будет непростительной ошибкой, которая может дорого стоить. Ведь если не учесть при этом сечение кабеля, то теряется всякий смысл в подборе автомата. Однако полученные значения нагрузки и номинал АВ смогут помочь в подборе необходимого кабеля.

Как рассчитать автоматический выключатель

Для этого не понадобится делать никаких расчётов, так как достаточно воспользоваться таблицей № 1.3.6 и 1.3.7 ПУЭ, где понятие длительно допустимый ток означает проходящее длительное время по проводнику напряжение, не вызывающее чрезмерного его нагрева. Проще говоря, за это значение можно принять рассчитанную мощность нагрузки. И получить требуемое сечение медного или алюминиевого провода.

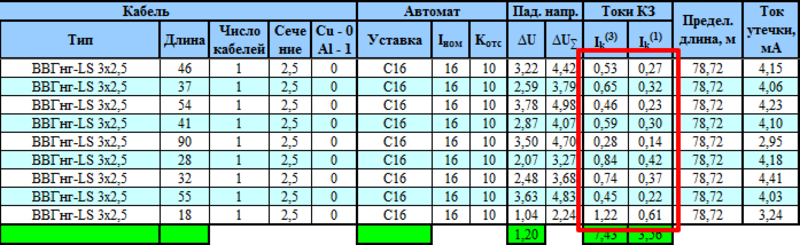

По току короткого замыкания

Чтобы выбрать автоматический выключатель по мощности хотя и понадобились некоторые расчёты, но они были крайне просты. Этого совсем нельзя сказать о расчётах при выборе автомата по токам короткого замыкания.

Как рассчитать автоматический выключатель

Но при подборе номинала АВ для дома, коттеджа, квартиры или офиса, подобные расчёты будут излишни, так как основной показатель, особенно влияющий на данные, это длинна проводника. Но в подобных ситуациях она крайне мала, чтобы существенно повлиять на результат. Поэтому такие расчёты проводят лишь при проектировании подстанций и других подобных сооружений, где длина кабелей значительная.

Выбираем отключающую способность

Выше описан выбор пакетника по максимально допустимому току нагрузки. Но автомат защиты сети также должен отключаться при возникновении с сети КЗ (короткого замыкания). Эту характеристику называют отключающей способностью. Она отображается в тысячах ампер — именного такого порядка могут достигать токи при коротком замыкании. Выбор автомата по отключающей способности не очень сложен.

Эта характеристика показывает, при каком максимальном значении тока КЗ автомат сохраняет свою работоспособность, то есть, он сможет не только отключится, но и будет работать после повторного включения. Эта характеристика зависит от многих факторов и для точного подбора необходимо определять токи КЗ. Но для проводки в доме или квартире такие расчеты делают очень редко, а ориентируются на удаленность от трансформаторной подстанции.

Отключающая способность автоматических защитных выключателей

Если подстанция находится недалеко от ввода в ваш дом/квартиру, берут автомат с отключающей способностью 10 000 А, для всех остальных городских квартир достаточно 6 000 А.

Если же дом находится в сельской местности иди вы выбираете автомат защиты электросети для дачи, вполне может хватить и отключающей способности в 4 500 А. Сети тут обычно старые и токи КЗ большими не бывают. А так как с возрастанием отключающей способности цена возрастает значительно, можно применить принцип разумной экономии.

Можно ли в городских квартирах ставить пакетики с более низкой отключающей способностью. В принципе, можно, но никто не гарантирует, что после первого же КЗ вам не придется его менять. Он может успеть отключить сеть, но окажется при этом неработоспособным. В худшем варианте контакты расплавятся и отключиться автомат не успеет. Тогда проводка расплавится и может возникнуть пожар.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Трехфазный дифференциальный автомат – советы электрика
Как правильно подключить дифавтомат
Как рассчитать автоматический выключатель
