Как правильно подключить дифавтомат

Содержание

Порядок проведения работ по подключению

Прежде всего, следует позаботиться о соблюдении всех требуемых мер безопасности при исполнении этого вида работ.

Отключить электропитание на участке монтажа, обеспечить процесс исправным инструментом.

Затем предстоит соблюдать ряд правил, выполняя электромонтажные работы:

Монтаж проводят строго по ранее подготовленной схеме.
Прибор монтируется внутри электрического щита рядом с автоматами.
Закрепленное в щитке устройство соединяется с другими компонентами через проводники сечением не менее 2,5 мм (медь)

Важно использовать схемы по подключению, нанесенные на корпусе защитного аппарата.
После завершения монтажа и разводки проводников, проверить корректность соединений и подать на участок питание.
Проверить срабатывание прибора путем активации кнопки «Тест».. Как правило, верно подобранное устройство успешно проходит тестовый режим. Как правило, верно подобранное устройство успешно проходит тестовый режим

Как правило, верно подобранное устройство успешно проходит тестовый режим.

Если такого не случилось – прибор не сработал, значит, расчеты были выполнены неправильно или имеются какие-либо дефекты в схеме прибора. Тогда УЗО следует заменить.

Грамотный монтаж

На самом деле, автомат подключается гораздо проще и логичнее, чем принято думать

Но к процессу следует отнестись с максимальным вниманием и ответственностью

Важны следующие этапы:

Предварительная оценка внешнего вида изделия. Осмотр поверхности, проверка на наличие повреждений, трещинок. В случае обнаружения таковых, лучше обменять прибор, так как он не может быть пригодным.
Полное отключение электричества и проверка с помощью мультиметра.
Закрепление на дин-рейке. Диф автомат нужно фиксировать, как показано на фото ниже.
Очистка концов проводов с помощью специальных устройств и изоляции.
Процесс подключения осуществляется сверху, сквозь жилы.
До включения питания необходимо плотное закрепление прибора на поверхности.

Отключение одного прибора при срабатывании другого говорит о неправильном подключении. Чаще всего это случается при подключении ноля и фазы к разным устройствам.

Дифавтомат, подключение которого осуществлялось путем присоединения «L» и «N» снизу, также не будет работоспособен. Обязательно подключать именно сверху, как показано на схемах.

Теперь сформулируем главные ошибки при подключении дифференциальных автоматов:

Порой по завершении установки прибор отказывается работать, или же выключается при дополнительных посторонних нагрузках. В таблице приведены характерные ошибки непрофессионального монтажа:

Напоследок отметим, что электричество – это не то понятие, где уместна экономия. Ведь его работа связана жизнью и безопасностью людей. Все комплектующие, не говоря уже о самих приборах, должны быть только фирменными, купленными у добросовестных производителей. Перед совершением покупки нужно обязательно изучить все товарные характеристики.

Дифференциальный автомат представляет собой коммутационное устройство, в котором совмещаются автоматический выключатель и устройство защитного отключения (УЗО).

Существует мнение о нецелесообразности схемы с дифференциальным автоматом без заземления. Электрики мотивируют это тем, что проводка обычно выполнена в двухпроводном стандарте, а отсутствие дифавтомата потребует дорогостоящей модернизации. Однако такое мнение нельзя признать верным, поскольку в автомате имеется лишь пара контактных разъемов, а для установки проводника заземления просто нет места. К тому же принцип действия защитных систем не требует заземления. Ниже пойдет речь о нюансах работы защитных устройств и о том, как подключить дифавтомат без заземления.

Конструкция

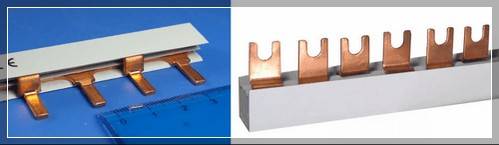

Гребенки (шины) состоят из пластины, помещенной в пластмассовый корпус, и штырей, которые называют зубьями. Корпус является цельным. Штыри оголенные, то есть они не имеют никакой предохранительной пластмассовой оболочки, так как вводятся в контакты с целью подсоединения защитной модульной конструкции.

Могут иметь Г-образную или V-образную форму, но чаще всего встречается первый вариант.

Стандартная однополюсная гребенка представлена в виде прямоугольной красновато-желтой пластинки, находящейся в корпусе, сделанном из тугоплавкого пластмассы.

В двухполюсном типе находится две шины. Дистанция между штырями у него больше, чем у однополюсного. Причиной является то, что к данному типу гребенок с целью подсоединения ведутся несколько питающих кабелей: фаза-нуль (L+N) или фаза-фаза (L1+ L2). Штыри в этом случае идут через один.

Назначение и принцип работы УЗО в картинках

Устройство защитного отключения относится к токовым защитам и занимает второе место за автоматическим выключателем по обеспечению безопасности. Оно уже спасло здоровье многим людям, предотвратило электрические травмы.

Необходимость использования УЗО подтверждена требованиями времени, диктуется правилами электрической безопасности.

Как работает защитное отключение при образовании тока утечки

Орган сравнения фаз контролирует величину векторов входящего и выходящего токов по проводникам потенциалов фазы и нуля, постоянно сравнения их магнитные потоки.

Если величина второго вектора уменьшилась больше допустимого значения уставки, то делается вывод о возникновении неисправности. От появившегося тока утечки автоматически отключаются силовые контакты.

УЗО предотвращает прохождение тока через человеческое тело при случайном касании оголенных токоведущих частей или повреждении изоляции проводки, когда появляется опасный потенциал на корпусе электрического прибора.

Дополнительное назначение устройства: предотвращение пожара здания вследствие нарушения диэлектрических свойств изоляции, создающего случайные пути аварийных токов.

Дифференциальный орган работает во всех системах заземления здания. Однако наиболее корректная и безопасная ситуация создается в схемах TN-S и TN-C-S, ТТ с дополнительной заземляющей магистралью РЕ.

Здания со старой системой заземления TN-C загрубляют чувствительность органа сравнения.

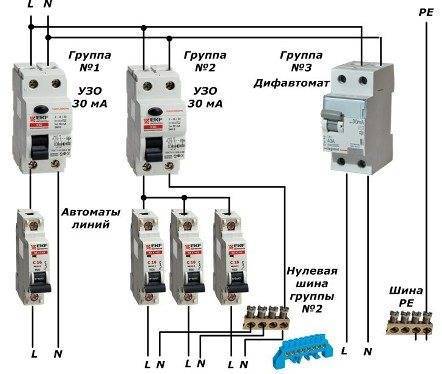

Электрические схемы УЗО: 2 варианта для квартиры и дома

Защита выпускается готовыми модулями для установки на Din рейку с возможностью монтажа в однофазной или трехфазной проводке.

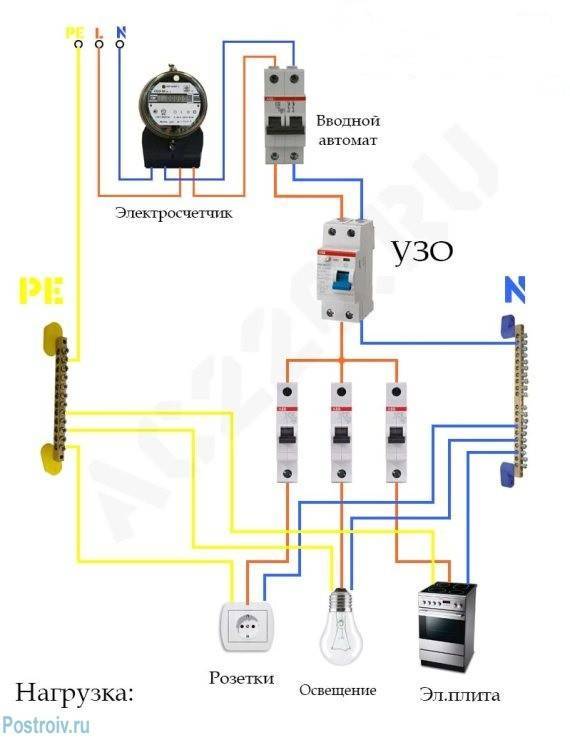

Схема подключения однофазного УЗО

В сеть 220 вольт включают модуль на две магистрали тока с потенциалами фазы и нуля.

Схема внутренней конструкции защиты печатается прямо на корпусе, приводится в документации. Провод приходящей фазы подключается сверху на клемму №1, а с клеммы №2 идет к потребителям.

Потенциал нуля подводится на верхнюю клемму N, а снимается с нижней. Менять эти правила подключения нельзя: иначе орган сравнения фаз не сможет работать правильно, произойдут ложные срабатывания.

Схема подключения трехфазного УЗО

Три входных фазных проводника монтируют поочередно к верхним клеммам №1, 2 и 3. Снизу модуля с клемм №2, 4 и 6 их снимают и направляют к потребителю. Потенциал нуля подводят сверху к клемме “N”, снимают с нижней.

Различные производители конструктивно располагают магистраль рабочего нуля справа или слева от магистралей фаз. Все эти вариации показаны схемой-картинкой на корпусе защиты.

Магистрали фаз допустимо менять между собой местами, но их нельзя путать с линией тока нуля. К ней подключена обмотка кнопки проверки “Тест”. При ее нажатии защита станет работать не правильно.

Ошибки при монтаже

Монтаж дифференциального автомата прост, это иногда вводит в заблуждение и приводит к ошибкам, вызывающим постоянные отключения оборудования или, наоборот, к полному его «молчанию».

Дифавтомат ни на что не реагирует кроме тестовой кнопки, иногда, и на нее тоже. В основном это связано с невнимательностью при подключении или неисправностью прибора.

Наиболее распространенная ошибка совершается при подключении к дифавтомату проводов от разных линий. При подаче напряжения после монтажа дифавтомат сразу же отключается, и потом его невозможно включить, флажок не держится во включенном состоянии.

Иногда все собрано правильно, но устройство не встает на охрану, постоянно выключается. Начав разбираться, оказывается, что при подключении в клеммнике зажат не зачищенный конец, а защитный изоляционный слой провода. При подключении контролируйте, чтобы зажимался именно провод, а не его изоляция.

Бывает такое, что в электрическом щитке подключение правильное, прозвонка ничего не показывает, а дифавтомат все время отключается. Надо проверить линию, скорее всего где-то происходит соединение нулевого и земляного проводников. Для этого отключите в щитке нулевой и земляной провода данной линии и проверьте их на короткое замыкание.

Когда нулевые провода от двух дифавтоматов меняют местами, происходит мгновенное их выключение при подаче напряжения. Тест работает на обоих приборах.

Если к приборам нулевые провода подсоединили верно, а где-то на линии они закорочены, то при включении оба автомата нормально встают на контроль, при отсутствии нагрузки. Но стоит подключиться любому прибору, и срабатывают оба дифавтомата. При проверке кнопкой тест любого из них срабатывают оба.

Иногда нулевой провод с нижерасположенных по схеме устройств подключают не к нулевому контакту дифавтомата, а нулевой шине напрямую, минуя его.

В этом случае устройство становится на контроль, но при включении нагрузки или тестовой кнопки сразу срабатывает.

Когда затрудняетесь определить ошибку в монтаже, лучший вариант, начать все с начала. Промаркировать каждый провод и после каждого подсоединения очередной группы проверять дифавтоматы. Это плата за невнимательность.

Селективный и неселективный метод срабатывания устройства

Для того, чтобы реализовать селективное подключение дифавтоматов, необходимо использовать селективный дифавтомат, то есть помеченный буковой S. В противном случае схема будет неселективной, даже если будут подобраны определенным образом технические характеристики дифавтоматов, входящих в эту систему.

Селективная система подключения — это один селективный дифавтомат для площадки (лестничной клетки) и три дифавтомата в квартирах. В случае, если случится авария в одной из квартир и сработает соответствующий дифавтомат, благодаря тому, что для площадки выбран селективный прибор, на самой площадке дифавтомат не сработает, соответственно — будет отключена только одна аварийная квартира, а остальные будут спокойно продолжать потреблять электроэнергию без какого-либо риска аварии или выгорания проводки и т.д.

Спутниковое ТВ — прекрасная альтернатива эфирным телеканалам и кабельному телевидению, особенно в загородных домах и дачах, где слабый сигнал для приёма с аналоговой антенны и отсутствуют кабельные операторы. Поэтому домашнему мастеру-любителю будет полезно знать, как настроить спутниковую антенну самостоятельно, придерживаясь простого порядка действий.

Практически в каждом доме есть в наличии микроволновая печь

Для правильного использования такого вида бытовой электроники, очень важно разобраться в принципе работы и устройстве СВЧ-печи, а также научиться делать её текущий ремонт.. Вторая схема является аналогичной предыдущей, но тут на площадке стоит такой же обыкновенный неселективный дифавтомат, как и для квартир

Это приводит к тому, что в случае отключения одной из квартир, будет отключен и общий дифавтомат на площадке. Очевидно, что без электроэнергии останутся и обе соседние квартиры

Вторая схема является аналогичной предыдущей, но тут на площадке стоит такой же обыкновенный неселективный дифавтомат, как и для квартир. Это приводит к тому, что в случае отключения одной из квартир, будет отключен и общий дифавтомат на площадке. Очевидно, что без электроэнергии останутся и обе соседние квартиры.

Таким образом, очевидно: в любом виде схема с дифавтоматом – это надежная защита от пробоев, которая может обеспечить как безопасность людей, так и защитить приборы и саму сеть от аварий. В зависимости от сложности электросистемы, количества нагрузочных элементов, помещения, где она будет работать, необходимо выбрать наиболее целесообразный способ подключения дифавтоматов.

Как подключить дифавтомат

Схема подсоединения дифференциального автомата довольно просто читается любым человеком с электротехническим образованием. Эта схема практически не отличается от способа подключения других устройств, которые устанавливаются в распределительной аппаратуре. Дифференциальный автомат должен быть правильно подсоединен к нулю и фазным проводам лишь той линии, которую он должен будет защищать.

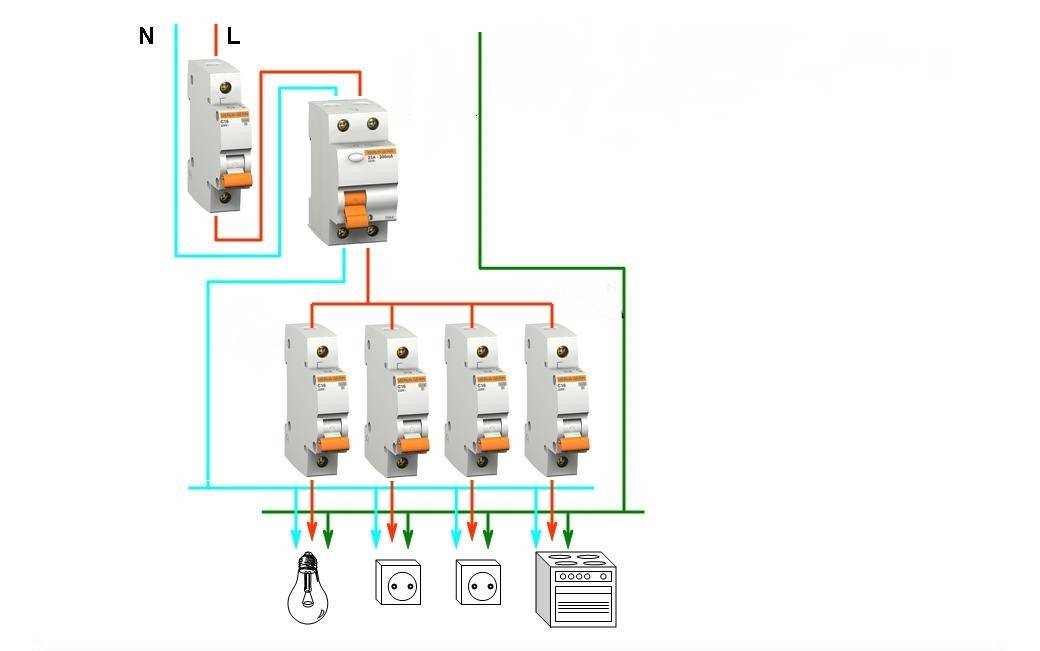

Схема подключения вводного дифавтомата

Стоит рассмотреть несколько популярных способов подключения дифавтоматов. Один из них принято называть «вводной автомат», потому что устройство устанавливается в распределительном щите на вводном кабеле и выполняет защиту совершенно всех цепей в этой сети.

Дифференциальный автомат для подобной схемы необходимо выбирать очень внимательно, учитывая максимальную рабочую мощность и другие характеристики электрической сети. Основными преимуществами данного метода защиты являются:

довольно небольшая цена одного устройства;
хорошая компактность дифавтомата.

А также стоит упомянуть про такие недостатки дифференциального автомата:

при возникновении поломки выключается подача напряжения на все помещение;
процесс ремонта займет большое количество времени, потому что тяжело определить точное место поломки и причину отключения.

Схема подключения отдельного дифавтомата

Следующий способ считается оптимальным. Дифавтомат нужно поставить перед каждой группой потребителей электрической энергии. К примеру, дифференциальные автоматы ставятся на освещение, водонагревательный бак и розетки. Такой способ является наиболее безопасным для защиты устройств и человека.

При сборке подобной схемы необходимо установить общий дифавтомат с большими рабочими характеристиками, чем у отдельных устройств. Например, когда отдельные устройства рассчитаны на утечку тока 30 миллиампер, то у общего автомата это значение обязано быть не менее 100 миллиампер. В случае если эти дифавтоматы будут совершенно одинаковыми, то при поломке в одной группе, сразу сработает основной и групповой автомат. Это способно привести к выключению всей электрической сети. Чтобы этого не произошло, стоит поставить устройство селективного типа. Он срабатывает с маленькой задержкой, поэтому появляется возможность организации последовательного выключения дифавтоматов.

Главные достоинства данного способа такие:

наиболее высокий уровень защиты;
при выключении становится понятно, на какой группе электрической сети произошла поломка.

Недостатки этой схемы такие:

высокая цена комплекта дифференциальных автоматов;
устройства занимают много места в распределительном щите;
установка автоматов представляет большую сложность.

Схема подключения дифавтомата без использования заземления

Раньше практически все здания оборудовались заземлением. Для этого от дома к земле отводился специализированный контур, к которому подсоединялись все крупные элементы электрической сети. Сейчас технологии строительства редко предполагают присутствие в здании системы заземления. В этом случае установка дифференциального автомата считается не только рекомендацией, но и требованием по электрической безопасности

Дифавтомат будет являться заземляющим устройством, что очень важно для обеспечения защиты от большой утечки тока

Схемы подключения

Схема подключения дифавтомата легко читается даже для неопытным электротехником. В принципе, она мало чем отличается от схем подключения других приборов, устанавливаемых в распределительном щите. Поэтому и главное правило для них точно такое же: диф автомат может быть подключен к фазным проводам и нулю только той линии (ветки), защиту которой он осуществляет.

Подключайте нулевой провод к клемме «N»!

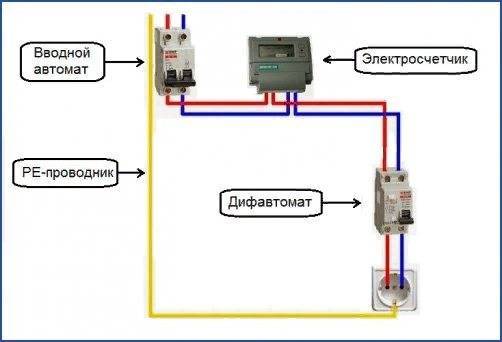

Подключение диффавтомата с заземлением

Вводный автомат

Рассмотрим две основные схемы подключения дифференциальных автоматов. Первая из них иногда называется «вводной автомат», так как в данном случае прибор ставится в щите на вводном кабеле и осуществляется одновременную защиту всех электрических цепей и групп в данной сети.

Автоматический выключатель дифференциального тока для такой схемы должен подбираться индивидуально, с учетом потребляемой мощности и других рабочих параметров сети. Среди преимуществ такой способа организации защиты можно отметить:

более низкую стоимость одного дифавтомата;
компактность (один прибор всегда поместится в щите).

И следующие недостатки:

при реакции на неполадки отключается подача тока на всю квартиру;
ремонт займет больше времени, поскольку точно неизвестно на какой из цепей произошла поломка, неизвестна даже причина отключения (короткое замыкание, утечка тока).

Отдельный автомат

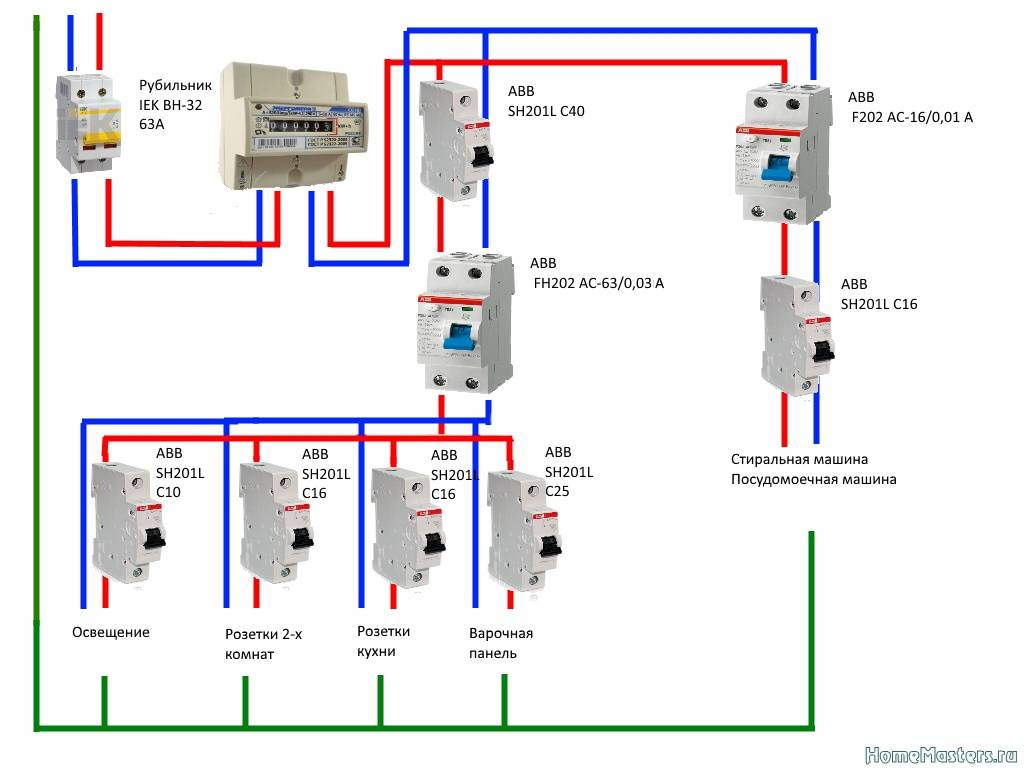

Вторую схему можно назвать «отдельные автоматы». В этом случае автоматический дифференциальный выключатель ставится перед каждой группой потребителей или веткой сети, а также перед группой самих дифавтоматов. Например, отдельные дифавтоматы устанавливаются на группу освещения, розетки и стиральную машину. Это самый безопасный способ организации защиты электросети и её пользователей.

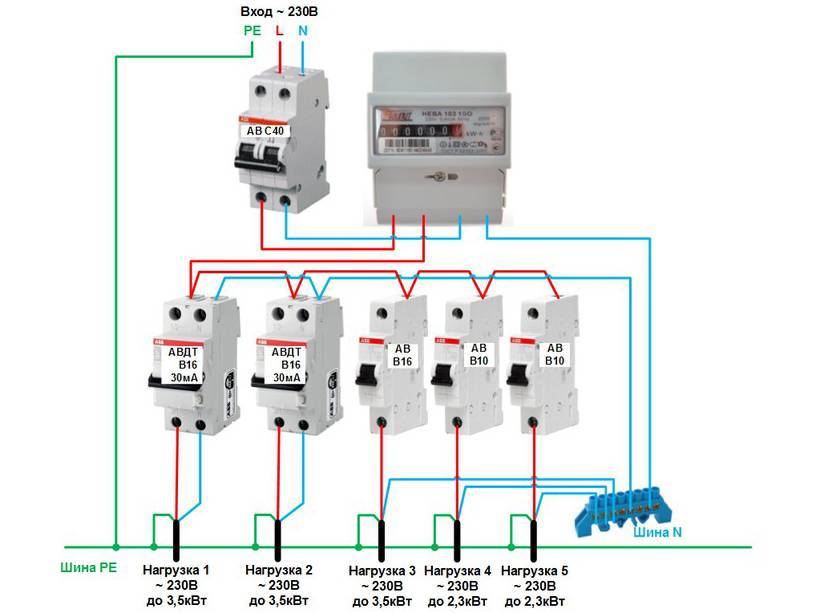

Подключение двух дифавтоматов

При монтаже такой схемы требуется выбирать общий дифференциальный выключатель с более высокими рабочими параметрами, чем у групповых автоматов. Так, к примеру, если отдельные диф автоматы рассчитаны на утечку тока 30мА, то у общего этот параметр должен быть не ниже 100мА. Если эти автоматы будут одинаковыми, то при каждом конфликте отдельной цепи будет срабатывать и групповой и основной, что приведет к отключению всей сети. Есть и другой способ организовать их работу – установить автомат селективного типа (на нем должно стоять обозначение “S”). Срабатывание такого прибора происходит с небольшой задержкой, с помощью которой можно организовать процесс последовательного отключения автоматов.

самый высокий уровень безопасности;
в момент отключения точно известно, на какой из линий электросети произошла авария.

высокая стоимость комплекта дифавтоматов;
конструкция занимает немало места в силовом щите;
относительная сложность монтажа и чтения.

Известен также облегченный вариант предыдущей схемы, в котором с целью экономии не устанавливается общий дифференциальный выключатель. По функциональности такой способ практически не отличается от предыдущего.

На всех приведенных схемах обозначение кабелей произведено по следующему принципу: синие линии – нулевые провода, красные – фазы, а желтые пунктирные – заземление.

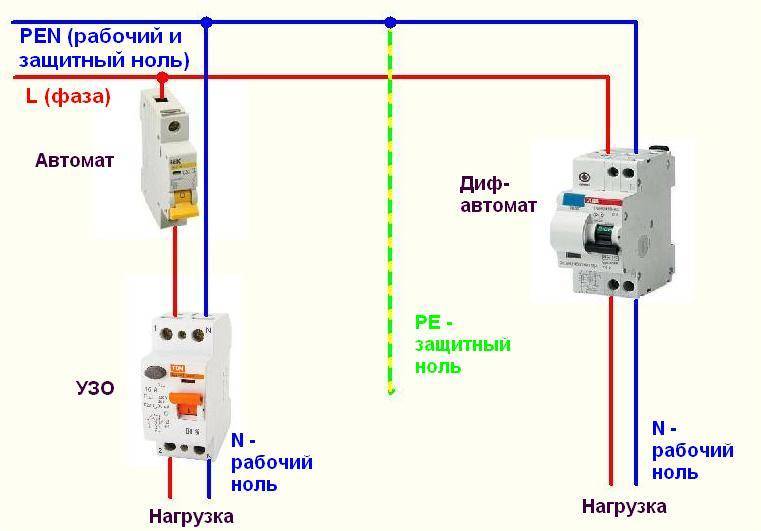

Дифавтомат в схеме без заземления

Еще не так давно технология строительства любых зданий учитывала обязательное устройство заземляющего контура. Все имеющиеся в доме распределительные щиты подключались к нему. В современном строительстве оборудование заземления не является обязательным. В таких зданиях и имеющихся в них квартирах дифференциальные АВ должны устанавливаться обязательно, чтобы обеспечить необходимый уровень электрической безопасности. Дифавтомат в такой схеме не только защищает сеть от неполадок, но и играет роль заземляющего элемента, предотвращая утечку электротока.

Наглядно про подключение дифавтоматов на видео:

Схема подключения УЗО в трехфазной сети

После этого производится монтаж защитного отключающего устройства внутрь электрощита.
Значение тока утечки, в момент появления которого устройство выполнит аварийное выключение питания сети.
Но как бы его не называли, все использующиеся сегодня в мире УЗО необходимы для выполнения 2 функций: защита человека от удара током вследствие прямого или непрямого касания; предотвращение пожара, который может случиться в результате возгорания проводки.
Если и в этот раз УЗО не среагирует, значит, оно точно электронное. Внутрь одного устройства можно одновременно разместить шины, которые при этом будут изолированы друг от друга. При его выборе из ряда: 10, 30, , , мА, 1 А приоритет имеют требования безопасности.
Четырехполюсные УЗО бывают 10, 30, , , миллиампер 0. Правильно будет установить УЗО для каждой группы потребителей и вводное устройство с наибольшим током уставки. Как правило, основная часть электрических сетей отечественного жилого фонда работает в устаревшей системе tn-c, в которой нет PE проводника. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному.

Назначение и область применения УЗО

К входной клемме устройства с маркировкой L подсоединяется фазный кабель автоматического выключателя. Далее фазный провод, выходящий из каждого УЗО, подключается к каждому автоматическому выключателю, но только той группы, которую будет это УЗО запитывать. На автомате его вы не найдёте, а на УЗО эта цифра написана и указана в миллиамперах. Да 4 К какому проводнику подключена заземляющая жила? Одна запитана от фазного провода L3, а другая от нулевого N.

Обратите внимание: контакты УЗО должны относиться именно к одному полюсу. Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится. По такому же принципу происходит весь процесс с третьим УЗО

По такому же принципу происходит весь процесс с третьим УЗО.

На автомате его вы не найдёте, а на УЗО эта цифра написана и указана в миллиамперах. Основные ошибки во время подключения УЗО При подключении УЗО многие допускают типичные ошибки, которые могут иметь весьма серьезные последствия для человека. Правильно будет установить УЗО для каждой группы потребителей и вводное устройство с наибольшим током уставки.
Схемы подключения УЗО. Выбор УЗО по номинальному току и току утечки

Подключение дифавтомата

Осуществляя подключение дифференциального автомата согласно выбранной схеме, соблюдайте главное правило: подсоединяйте к устройству нулевой и фазный провод конкретной электрической цепи, защиту которой будет осуществлять автомат выключения дифференциального тока. Запрещается соединение общей шиной нулевых проводов электрической цепи с нулевой жилой автомата. Нарушение требования повлечёт отключение защитного устройства, вызванное различной величиной протекающих по проводам токов.

Схема для однофазной сети (220 в)

Можно обеспечить надёжную и удобную защиту однофазной сети напряжением 220 В, если использовать селективный дифференциальный автоматический выключатель.

Селективная защита позволяет отключить отдельную цепь

Он осуществляет выборочное отключение проблемного участка электрической сети. Автомат оснащён механизмом задержки отключения. Конструкция устройства предусматривает возможность изменения величины дифференциального тока, отключающего цепь с нагрузкой.

Изображённый на схеме общий селективный автомат, установленный в цепи питания трёх квартир, выборочно отключает квартиру с повреждением электрической сети. При этом селективный автомат находится во включённом состоянии. Он обеспечивает защиту остальных квартир, в которые подаётся напряжение.

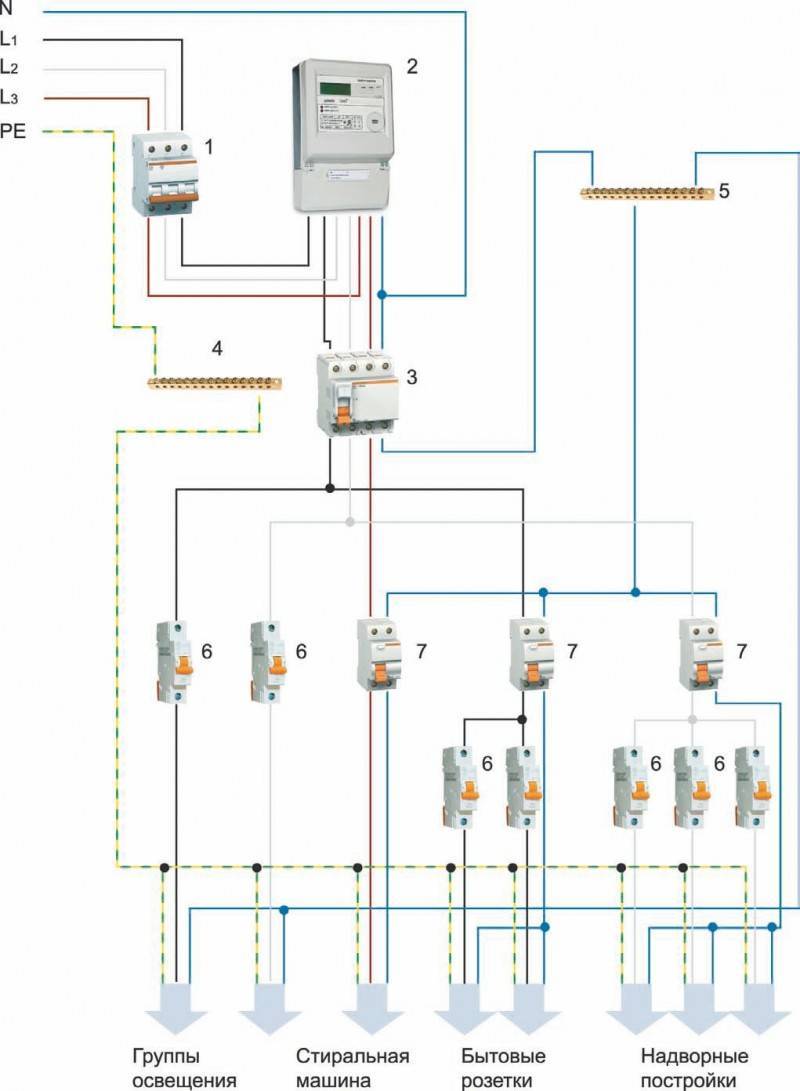

В трёхфазной сети (380 в)

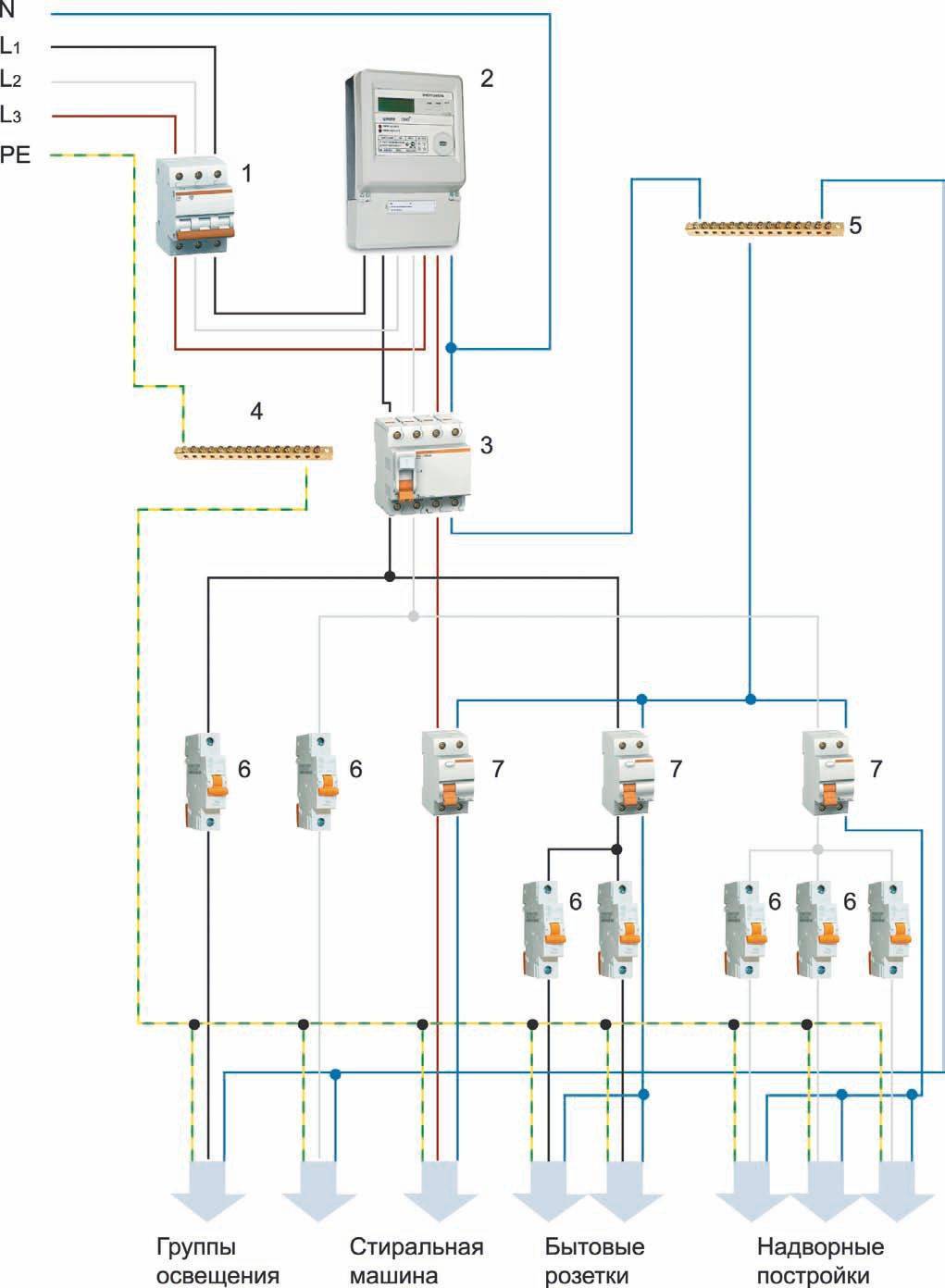

Если необходимо выполнить защиту электрической сети с напряжением 380 В, следует применять трёхфазный дифференциальный автомат.

Устройство трёхфазной защиты имеет увеличенный клеммник для подключения к сети напряжением 380 В

Схема подключения четырехполюсного защитного устройства предусматривает подключение к дифавтомату трёх питающих фаз.

На входе и выходе защитного автомата имеются клеммы для подключения фаз и нулевого провода

Этот вариант подключения применяется в коттеджах, частных домах, гаражных помещениях и ремонтных мастерских, где используется мощное электрическое оборудование.

Без заземления

В старых панельных зданиях и дачных постройках применяется электрическая сеть с двумя проводами — фазным и нулевым. В такой сети также можно подключить дифференциальный автомат и обеспечить защиту электрических приборов от перепадов напряжения и замыканий.

Без заземляющего провода возрастает вероятность поражения током

Однако отсутствие заземляющего провода повышает риск поражения людей электрическим током при касании металлических частей, находящихся под напряжением. Схему нельзя назвать безопасной. Установив устройство согласно приведённой схеме, обеспечьте в дальнейшем замену электрической проводки на новую, оснащённую заземляющим контактом.

Принципы установки автоматического выключателя дифференциального тока с наличием заземления

Для правильной установки дифавтомата актуальны правила, работающие и в случае применения УЗО — что это такое, мы уже разобрались в другой статье.

А именно: к дифавтомату подключается исключительно фаза и ноль цепи, для защиты которой он будет использован. Иными словами, это означает, что вышедший из автомата провод «ноль» объединять с остальными нулями недопустимо. Дифавтомат будет в таком случае постоянно отключаться из-за наличия в этих проводах принципиально отличающихся токов.

При установке дифавтомата в схему с заземлением существует 2 варианта:

вводный дифавтомат, который смонтирован, соответственно, на вводе и служащий для защиты схемы в целом, то есть все входящие в нее электрические группы;
дифавтомат, включенный в цепь для протекции группы, стоящей отдельно группы.

На первой схеме показано подключение первичного дифавтомата, следующая показывает монтаж включенного в цепь.

Схема 1:

Для того чтобы осуществить подключение дифавтомата по первой схеме, следует заблаговременно разделить электрические подгруппы с помощью типовых выключателей со встроенной автоматикой. Выводы этих автоматов в качестве нагрузки подключаются к контактам дифавтомата, расположенным в его в нижней части. К верхним же клеммам дифавтомата подводится напряжение для питания.

У этой схемы есть существенный недостаток: в случае возникновения неполадок в одной любой цепи из подключенных к дифавтомату, сработает в аварийном режиме ее автомат и, как следствие, будут отключены все остальные группы.

Для жилых и прочих помещений, где еще сохранилась старая проводка, актуально регулярное ложное срабатывание вводных дифавтоматов на утечку тока. Поэтому тут рекомендуется использовать дифавтоматы, у которых значение тока пробоя, вызывающего срабатывание, составляет 30 мА.

Схема 2:

Подключение по второй схеме обычно применяется для повышения электробезопасности объектов (помещений), где, собственно, осуществляется подключение такой электросистемы. Эта схема является более надежной и эффективной в аспекте защиты электросети на случай различных аварийных ситуаций. Такую схему целесообразно применять в помещениях с повышенной требовательностью к безопасности, или с повышенной влажностью и другими потенциально опасными внешними факторами: детские комнаты, ванные, кухни и т.д.

Существует несколько критериев, по которым классифицируют выключатели дифференциального тока. Ознакомившись с важными особенностями разных видов таких устройств, можно узнать, как выбрать УЗО по мощности.

Об отличиях УЗО от дифференциального автомата по принципу действия, способу защиты, конструктивному исполнению и др. можно прочитать здесь.

Очевидна более высокая эффективность подключения дифавтомата по второй схеме. Это не только повышает все характеристики электробезопасности сети и отдельных составляющих, но и дает высокую практичную пользу. Так, в случае выхода из строя отдельной группы, обособленной собственным автоматом, остальная часть цепи и другие устройства не пострадают и не останутся обесточены.

Таким образом можно обеспечить максимальную безопасность и бесперебойное электроснабжение в доме или другом помещении. Естественно, покупка нескольких дополнительных дифавтоматов потребует дополнительных затрат на реализацию такого подключения. Но в сравнении с эксплуатационными показателями и пользой от такого решения, затраты эти абсолютно оправданы.
