Клемма заземления: назначение и применение

Какие марки кабелей подходят для заземления

При выборе подходящего защитного кабеля необходимо предварительно ознакомиться с тем типом устройства заземления, который уже проведён на объекте. Имеется два вида: стационарное и переносное. Первое используется для защиты электрических сетей на производстве, для многоквартирных домов, а также для зданий с большой площадью. В таком случае повсеместно используют кабель марки NYM. Иногда с целью уменьшения стоимости используют аналог марки ППВ. Провода трехжильного исполнения для заземления в квартире или для переносного оборудования рекомендуется использовать марки NYM, ПВ3 или ВВГ.

Заземления переносные

le class=»post-holder single-post»>



Назначение и конструкция

1. Заземления переносные предназначены для защиты работающих на отключенных токоведущих частях электроустановок от ошибочно поданного или наведенного напряжения при отсутствии стационарных заземляющих ножей.

Заземления должны соответствовать требованиям государственного стандарта.

2. Заземления состоят из проводов с зажимами для закрепления их на токоведущих частях и струбцинами для присоединения к заземляющим проводникам. Заземления могут иметь штанговую или бесштанговую конструкцию.

3. Провода заземлений должны быть гибкими, могут быть медными или алюминиевыми, неизолированными или заключенными в прозрачную защитную оболочку.

4. Сечения проводов заземлений должны удовлетворять требованиям термической стойкости при протекании токов трехфазного короткого замыкания, а в электрических сетях с глухозаземленной нейтралью — также при протекании токов однофазного короткого замыкания. Провода заземлений должны иметь сечение не менее 16 мм2в электроустановках до 1000 В и не менее 25 мм2в электроустановках выше 1000 В.

6. Конструкция зажимов для присоединения заземления к токоведущим частям должна допускать его наложение, закрепление и снятие с помощью специальной штанги.

Зажим для присоединения к заземляющему проводнику должен быть выполнен в виде струбцины или соответствовать конструкции специального зажима на этом проводнике.

7. Разборные и неразборные контактные соединения заземления должны быть выполнены методом опрессовки, сварки или болтами. Применение пайки для контактных соединений не допускается. Металлические детали зажимов заземления должны выполняться из коррозионностойкого материала или иметь защитное покрытие в соответствии с государственным стандартом.

8. В местах присоединения проводов к зажимам должны быть приняты меры для предотвращения излома жил.

9. Провода переносных заземлений, применяемых для снятия остаточного заряда при проведении испытаний, для заземления испытательной аппаратуры и испытуемого оборудования, должны быть медными сечением не менее 4 мм2, а применяемых для заземления изолированного от опор грозозащитного троса воздушных линий, а также передвижных установок (лабораторий, мастерских и т.п.) и грузоподъемных машин — медными сечением не менее10 мм2по условиям механической прочности.

10. На каждом заземлении, кроме перечисленных в п. 9, должны быть обозначены номинальное напряжение электроустановки, сечение проводов и инвентарный номер. Эти данные выбиваются на одном из зажимов или на бирке, закрепленной на заземлении.

Эксплуатационные испытания

11. В процессе эксплуатации механические испытания заземлений не проводят.

12. Электрические испытания изолирующих частей штанг переносных заземлений с металлическими звеньями и изолирующих гибких элементов проводят согласно таблице.

Правила эксплуатации

13. Места для присоединения заземлений должны иметь свободный и безопасный доступ. Переносные заземления для проводов ВЛ могут присоединяться к металлоконструкциям опоры, заземляющему спуску деревянной опоры или к специальному временному заземлителю (штырю, забитому в землю).

14. Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках с применением в электроустановках выше 1000 В изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.

15. В оперативной документации электроустановок должен проводиться учет всех установленных заземлений.

16. В процессе эксплуатации заземления осматривают не реже 1 раза в 3 месяца, а также непосредственно перед применением и после воздействия токов короткого замыкания. При обнаружении механических дефектов контактных соединений, обрыве более 5%проводников, их расплавлении заземления должны быть изъяты из эксплуатации.

Как выполнить функциональное заземление на объекте?

Для этой цели необходимо использовать заземляющее устройство функционального заземления вместе с функциональными проводниками, которые служат для соединения электроприёмников с главной заземляющей шиной. При этом, согласно ГОСТ 50.571-4-44-2011 п. 444.5.1. все проводники защитного и функционального заземления должны быть соединены с этой шиной, а заземлители соответствующего назначения соединены между собой. Такие меры необходимы для исключения их влияния друг на друга, которое приводит к опасному повышению напряжения, риску повреждения оборудования и опасности поражения электрическим током.

Если следовать положениям ГОСТ Р 50571.21-2000 п. 548.3.1, то можно реализовать такое схемное решение: объединяем функциональные и защитный проводники (соответственно FE и PE) в специальный проводник (PEF-проводник). А уж затем присоединим его к ГЗШ, так называемой, главной заземляющей шине электроустановки. В TN-S системе для функционального заземления разрешается использовать PE-проводник цепи питания оборудования обработки информации.

Монтаж

Итак, перейдем непосредственно к описанию того, как выполнить заземление в частном, загородном доме или на даче своими руками. Для самостоятельной сборки заземляющего контура в загородном доме, садовом участке или на даче нам понадобится стальной уголок, прут или труба, а для стержней – оцинкованные электроды. Иногда вместо них применяют электропроводной бетон.

Забивание стержня.

Как уже было сказано, для забивания стержней модульные системы комплектуются специальными коническими наконечниками, облегчающими прохождение штыря в земле.

Забивать их можно и вручную – с помощью кувалды или молота, а также инструментом – необходим ударный перфоратор или отбойный молоток с силой удара примерно 20 Дж и специальной головкой. В модульных системах соединения электродов и заземляющим проводником выполняются с помощью специальных зажимов. При самостоятельном монтаже можно просто сварить их между собой.

Подсоединение заземления с помощью хомута.

Обратите внимание, что покраска, смазка или какая-либо другая консервация заземлителей запрещена – это снижает их проводимость. Учитывая негативное воздействие коррозии, приводящее к постепенному утончению стержней, необходимо брать прутья с небольшим запасом

Эти размеры указаны в ПУЭ (Правила Устройства Электроустановок) и составляют 6 мм в диаметре — для оцинкованного прута, 10 мм – для прута из черного металла, 48 мм2 (площадь в поперечнике) — для проката с прямоугольным сечением. Стенки труб и полок прямоугольной стали должны иметь толщину не меньше 4 мм.

Увлажнение грунта.

Для соединения электродов между собой можно также использовать пруты, трубы и уголок. С помощью них заземление прокладывается от контура до распределительного электрощита. Размеры данных материалов также имеют определенные нормативы. Прутья должны быть в толщину не менее 5 мм, площадь сечения прямоугольной стали – от 24 мм2, с толщиной стенок не меньше 2,5 мм.

Безусловно, монтаж заземления потребует прокладывать заземляющие провода непосредственно по частному дому, даче или другому зданию, электробезопасность которого требуется осуществить. К внутренним заземляющим проводам также выдвигают специальные требования – их сечение должно быть равным площади сечения фазной жилы, но больше нормативного минимума (диаметр поперечника):

• 1,5 мм – для изолированного медного;
• 2,5 – для изолированного алюминиевого;
• 4 мм – для медного без изоляции;
• 6 мм – для алюминиевого без изоляции.

Коммутация всех проводников заземления с контуром должна проводиться с помощью специальной PE (Protection Earth) шины из электротехнической бронзы, которая должна быть установлена в электрощитке.

Пример щитка заземления

Одной из самых распространенных ошибок, совершаемых при подключении электроприборов к заземляющему контуру своими руками, является нарушения порядки их подсоединения

Обратите внимание, что оно должно всегда проводиться параллельно – от каждого устройства на щиток должен идти отдельный заземляющий провод

Соединение в одной точке в доме.

Соединение в одной точке у заземления.

Присоединение к шине.

При последовательном подключении или подключении на одну площадку шины, аварийные устройства будут «тянуть», создавая таким образом помехи. Такое нарушение правил подключения электроприборов называется электромагнитной несовместимостью. Из-за нее возникает высокая опасность для жизни во время устранения аварии.

Что это такое

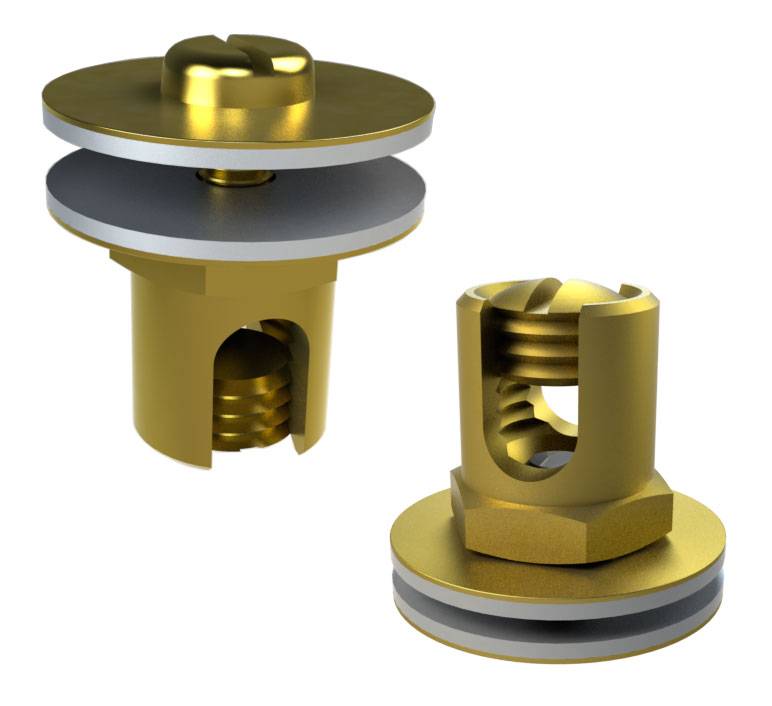

Приборные клеммы заземления или сварочные контакты ГОСТ 12393-77 – это соединяющие детали, которые обеспечивают максимально плотное и безопасное соединение между сварочным кабелем и сварочной деталью. При этом нужно отметить, что многие клеммы применяются не только в сварке, но и коммутации мощных приспособлений или станочного оборудования.

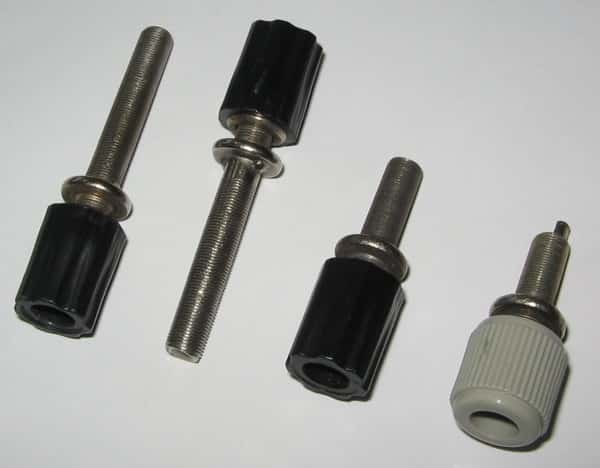

Фото — приборные клеммы

Существует несколько видов заземляющих клемм:

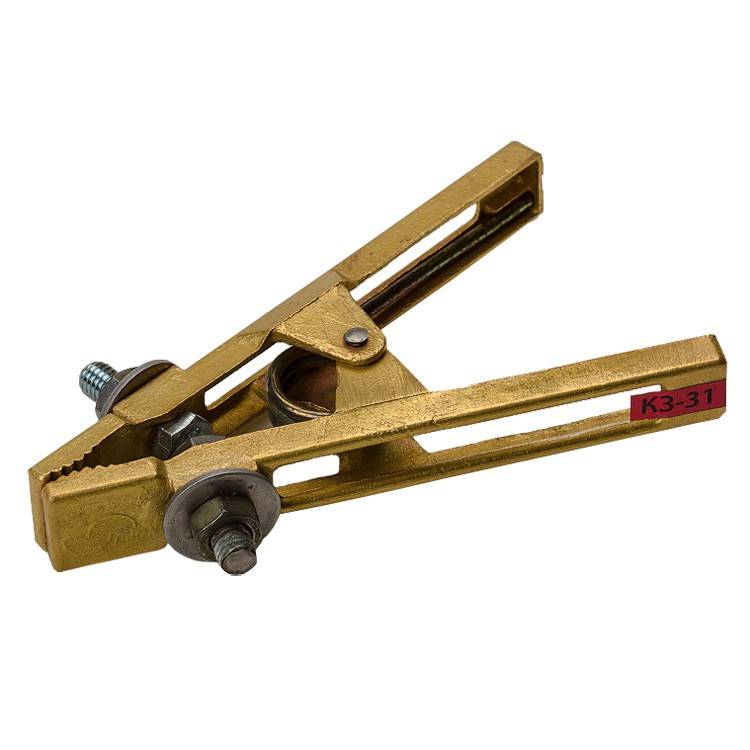

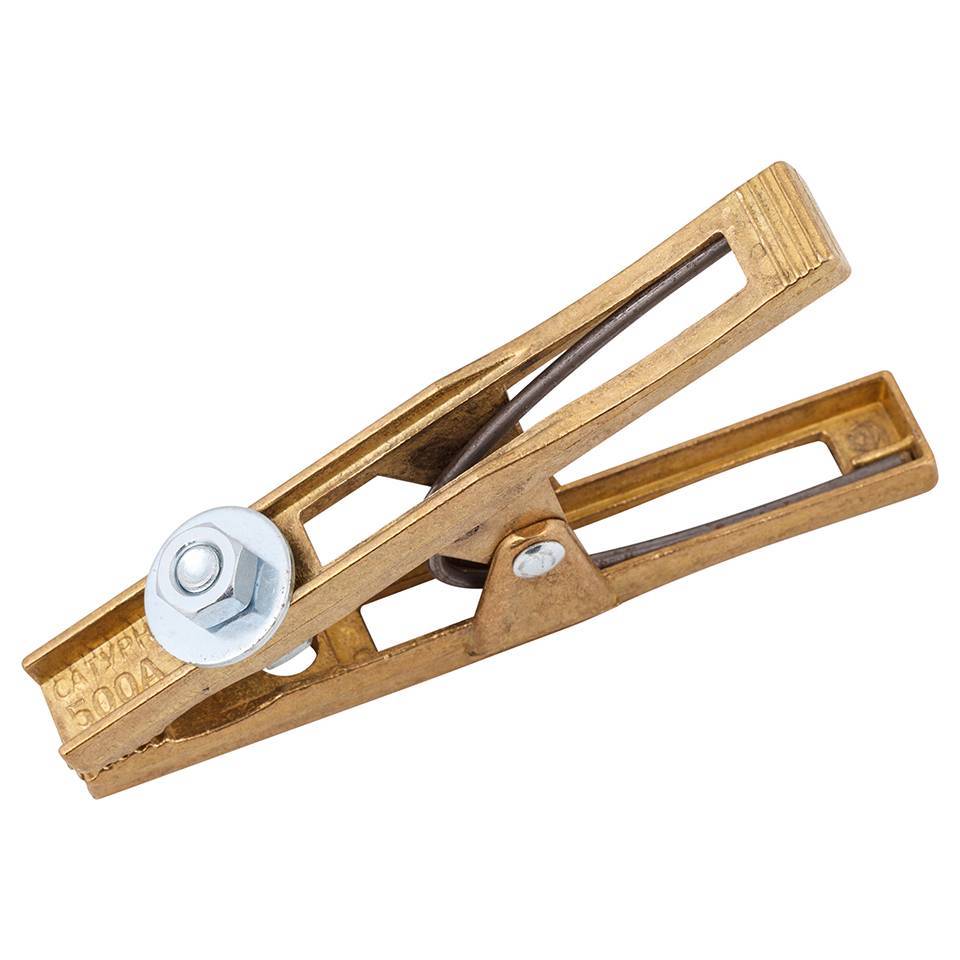

1. Зажимной или клыковой тип (КС-124, все КЗ и прочие). Представляют собой просто пружинный зажим, который еще называют «крокодилом» или «собачкой». Они работают за счет механического давления;
2. Более безопасным считается тип клеммы с гайкой барашек УН 42-171 или заграничные 300А American type. Зажимное кольцо с шайбой может более плотно фиксироваться на проводе. Иногда используется клемма-зажим винт с округлой головкой. Такой подход помогает минимизировать вероятность соскока соединения; Фото — латунная винтовая клемма
3. Одноразовые коннекторы типа Art Sound Accessories AGT8, ADC Krone GmbH. Эти клеммы подойдут для разового использования на небольшой мощности тока. Такой электрододержатель можно наблюдать на креплениях проводов Интернет или компьютерных комплектующих. Они называются одноразовыми, потому что после снятия их нельзя повторно эксплуатировать. Фото — одноразовые клеммы на плинте

У каждого типа клеммы есть технические характеристики и область использования. «Собачки» в основном применяет электросварка. Они способный выдержать напряжение более 220 Вольт, но до 380. При подключении соединителя к боле высокой нагрузке – изоляция клеммы расплавится, и металл, из которого она изготовлена нагреется (некоторые типы даже раскаляются). Это повысит его качества, как проводника электрического тока, и может способствовать удару током работника.

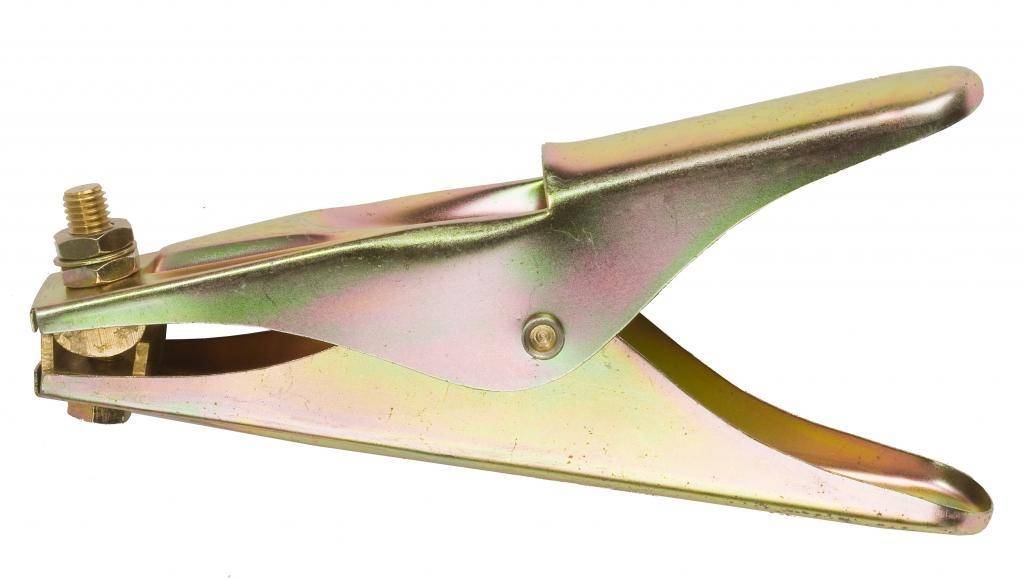

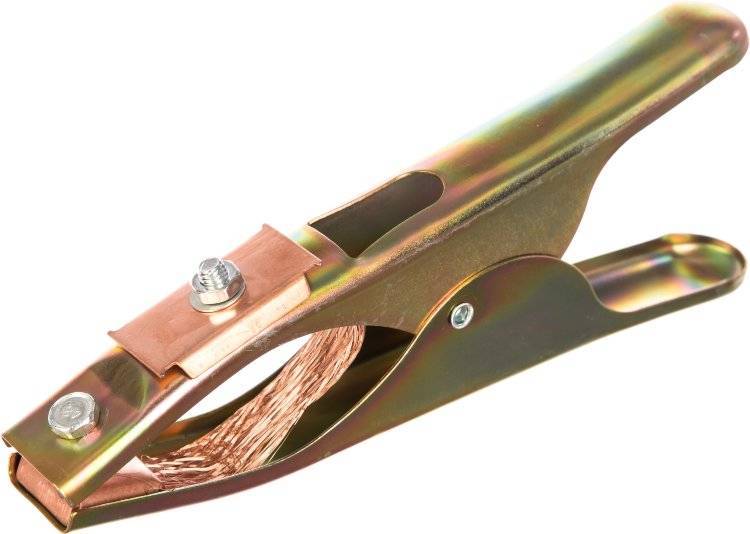

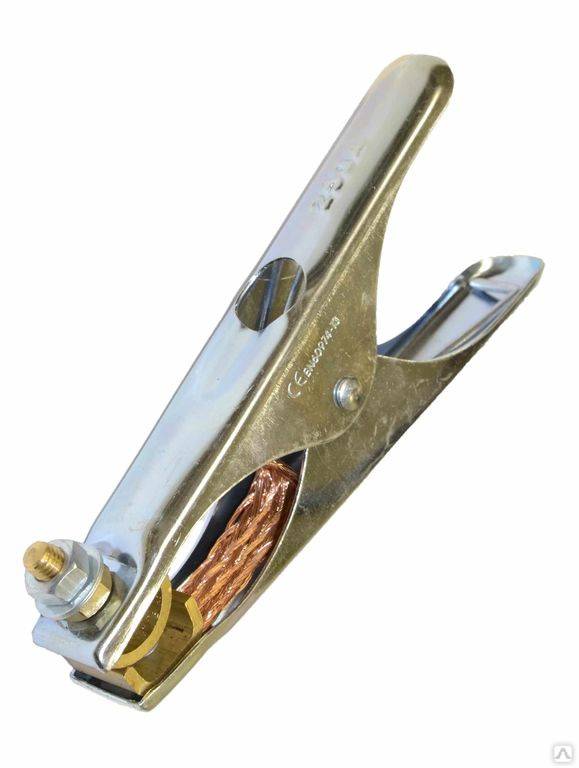

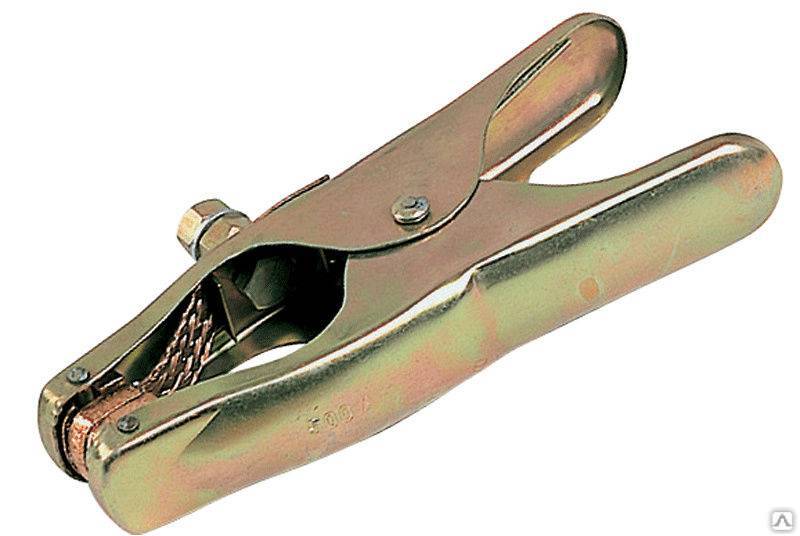

Фото — зажимная клемма

Бывает также не изолированная «собачка», её используют чтобы подключить в быту провода питания и заземления. Главным достоинством такого соединителя заключаются в простоте подключения и отключения.

Клеммы заземления для проволочного лотка, рассчитанные на силу тока 300 А – 500 А могут быть изготовлены из латуни, легированной стали и различных сплавов. Нужно отметить, что хомут, который будет применяться в более сложных условиях обязательно производиться с добавлением вольфрама, для обеспечения тугоплавкости. Это гарантирует безопасность электрика и долговечность зажима.

Иногда используется медная соединительная клемма. Она применяется для сцепления медных проводов, которые могут закоротить от контакта с другим металлом. Также её применяют для некоторых видов сварки.

Для соединения какого-либо мощного приспособления и нулевого провода на производственных работах применяются винтовые зажимы. Они обеспечивают более прочное соединение проводников и лучший контакт. Несмотря на то что винтовая клемма довольно сложна в установке – нужно закручивать место контакта болтами при помощи специальных приспособлений, она пользуется большой популярностью как у домашних мастеров, так и у профессиональных электриков.

Видео: применение клеммы Magswitch 600 amp Welding Ground Clamp

Системы с глухозаземленной нейтралью системы заземления TN

К таким системам относятся:

• TN-C;
• TN-S;
• TNC-S;
• TT.

Согласно п. 1.7.3 ПУЭ TN-система — система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

TN включает в себя такие элементы, как:

• заземлитель средней точки, которая относится к источнику питания;
• внешние проводящие части устройства;
• проводник нейтрального типа;
• совмещенные проводники.

Нейтраль источника глухо заземлена, а внешние проводники установки подключены к глухозаземленной средней точке источника при помощи проводников защитного типа.

Сделать заземляющий контур можно только в электроустановках, мощность которых не превышает 1 кВ.

Система TN-C

В данной системе нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник. Они совмещены на всем протяжении системы. Полное название — Terre-Neutre-Combine.

Среди преимуществ TN-C можно выделить только легкий монтаж системы, который не требует больших усилий и денежных затрат. Для монтажа не требуется улучшение уже установленных кабельных и воздушных линий электропередачи, у которых есть всего 4 проводящих устройства.

Недостатки:

• возрастает вероятность получения удара током;
• возможно появление линейного напряжения на корпусе электрической установки во время обрыва электрической цепи;
• высокая вероятность потери заземляющей цепи в случае повреждения проводящего устройства;
• такая система защищает только от короткого замыкания.

Система TN-S

Особенность системы заключается в том, что электричество поставляется к потребителям через 5 проводников в трехфазной сети и через 3 проводника в однофазной сети.

Всего от сети отходит 5 проводящих источников, 3 из которых выполняют функцию силовой фазы, а оставшиеся 2 — это нейтральные проводники, подсоединенные к нулевой точке.

Конструкция:

1. PN — нейтральный механизм, который задействован в схеме электрического оборудования.
2. PE — глухозаземленный проводник, выполняющий защитную функцию.

Преимущества:

• легкость монтажа;
• низкая стоимость покупки и содержания системы;
• высокая степень электробезопасности;
• не требуется создание контура;
• возможность использовать систему в качестве устройства от защиты утечки тока.

Система TN-C-S

TN-C-S система предполагает разделение проводника PEN на PE и N в каком-то участке цепи. Обычно разделение происходит в щитке в доме, а до этого они совмещены.

Достоинства:

• простое устройство защитного механизма от попадания молний;
• наличие защиты от короткого замыкания.

Минусы использования:

• слабый уровень защиты от сгорания нулевого проводника;
• возможность появления фазного напряжения;
• высокая стоимость монтажа и содержания;
• напряжение не может быть отключено автоматикой;
• отсутствует защита от тока на открытом воздухе.

Система TT

TT разработана для обеспечения высокого уровня безопасности. Устанавливается на электростанциях с низким уровнем технического состояния, например, где используются оголенные провода, электроустановки, которые расположены на открытом воздухе или закреплены на опорах.

TT монтируется по схеме четырех проводников:

• 3 фазы, подающие напряжение, смещаются под углом 120° между собой;
• 1 общий ноль выполняет совмещенные функции рабочего и защитного проводника.

Преимущества TT:

• высокий уровень устойчивости к деформации провода, ведущего к потребителю;
• защита от КЗ;
• возможность использования на электроустановках высокого напряжения.

Недостатки:

• сложное устройство защиты от молний;
• невозможность отследить фазы короткого замыкания электрической цепи.

Монтаж контура заземления

ПУЭ и другие нормативы регламентируют и порядок монтажа электродов. При соблюдении правил заземлитель прослужит положенный срок.

Земляные работы

На месте монтажа роют яму глубиной 0,7 м. Часто в целях экономии используют траншею, вырытую для прокладки кабеля от ЛЭП к дому.

Установка конструкции

Дальше действуют в такой последовательности:

1. Заглубляют в дно выемки вертикальные электроды.
2. Приваривают горизонтальные перемычки так, чтобы они лежали на дне выемки.
3. Сбивают окалину со швов, заодно проверяя ударами молотка их качество.
4. Покрывают места соединений битумом и обматывают смоляной лентой с половинным нахлестом, а если грунт относится к агрессивным – в 2 слоя.
5. Подсоединяют к одному из электродов заземляющую жилу.
6. Производят обратную засыпку выемки грунтом без мусора и камней, трамбуя его послойно.

Если провод не имеет изоляции, его обматывают смоляной лентой на 300 мм ниже поверхности земли и на 200 выше.

Стержни погружают в грунт забивкой, вдавливанием или ввертыванием (круглого сечения). Используют копер или установку ПЗД-12.

После монтажа конструкции оформляют акт на скрытые работы со схематическим чертежом, показывающим привязку электродов к видимым стационарным ориентирам на поверхности.

Ввод в дом

Заземляющие проводники вводят в дом не менее, чем в 2 местах. Вдоль стен их прокладывают на высоте 0,4-0,6 м от пола, от других поверхностей отступают 50-100 см. Шаг крепежных элементов – 0,6-1 м.

Прилегание к стене допускается только в сухих помещениях и в условиях отсутствия химически активной среды. В остальных случаях используют опоры, обеспечивающие наличие зазора между проводником и конструкцией.

Если в роли заземляющего проводника выступает полоса, ее пристреливают дюбелями, используя строительно-монтажный пистолет. При наличии в конструкциях здания закладных ее можно приварить к ним.

Проверка и контроль

Даже самые сложные методики расчета сопротивления растеканию не способны учесть всех факторов и точно предсказать его значение. Поэтому после устройства системы ее резистивность проверяют специальными омметрами с низким входным сопротивлением, например М-416 или Ф-4103.

Эти работы выполняет лицензированная организация, по их результатам составляют акт. Он является основанием для ввода системы в эксплуатацию. Со временем сопротивление растеканию может вырасти.

Этому способствуют:

• коррозия основного металла и сварных швов;
• изменение состава грунта;
• снижение влажности, например из-за изменения характера течения грунтовых вод после земляных, мелиоративных или иных работ.

Поэтому нужно периодически приглашать специалистов для замера резистивности контура. Для частного дома рекомендуемый временной интервал составляет 3 года.

Система IT

Схема заземления IТ

IT отличается изолированной нейтралью. Она не соединяется с землей, или же заземляется через специальное устройство, обладающее большим сопротивлением. Открытые токопроводящие детали электрических установок заземляются через отдельные контуры. Конструкция практически исключает недостатки в виде появления нежелательных вихревых токов либо магнитных полей.

Существует два вида схем IT. В стандартном варианте проводник N отсутствует. Во второй схеме он предусмотрен, а вместе с ним применяются устройства контроля изоляции. В итоге к потребителю может приходить три или четыре (3 фазы + рабочий ноль) проводника от трансформаторной подстанции.

Плюсы:

• повышенная безопасность для потребителя;
• максимальная защита оборудования;
• простой монтаж;
• надежная защита от межфазных замыканий при работе с большими токами.

Минусы:

сложная схема контроля токов утечки, требующая вмешательств потребителя.

IT используется в лабораториях, промышленных предприятиях, больницах.

Заземлители

1.Естественные

— водопроводные трубы, проложенные в земле (ХВ)

— металлические конструкции здания и фундаменты, надежно соединенные с землей

— металлические оболочки кабелей

— обсадные трубы артезианских скважин

Запрещено

— газопроводы и трубопроводы с горючими жидкостями

— алюминиевые оболочки подземных кабелей

— трубы теплотрасс и горячего водоснабжения

Соединение с естественным заземлителем должно быть не менее чем в двух разных местах.

Контурные

При контурном заземлении обеспечивается выравнивание потенциалов в защищаемой зоне и уменьшается напряжение шага.

Выносные: групповые и одиночные

Позволяют выбрать место с минимальным сопротивлением грунта. Традиционно, для искусственных заземлителей применяют угловую сталь толщиной полки не менее 4 мм, стальные полосы толщиной не менее 4 мм или прутковую сталь диаметром от 10 мм.

Широкое распространение в последнее время получили глубинные заземлители с омедненными или оцинкованными электродами, которые по долговечности и затратам на изготовление заземлителя существенно превосходят традиционные методы.

Особая проблема — создание качественного заземления в условиях вечной мерзлоты

Здесь стоит обратить внимание на системы электролитического заземления, позволяющие эффективно решить проблему

Подробную информацию о различных схемах зазелителей, способах расчета и консультации можно получить на сайте www.zandz.ru

Сборка клеммника

Клеммники редко используют для подключения одиночных проводников, как правило это несколько фаз или цепей проходящих через одну общую сборку.

Однако эту сборку предварительно нужно правильно собрать из отдельных элементов. И здесь как раз таки есть свои нюансы и особенности, о которых не все знают.

Установка клеммы на Din-рейку операция простая, не требующая особых навыков. Но даже в этом деле можно совершить ошибку.

Запомните, клеммник всегда цепляется своим выступом именно сверху динрейки и защелкивается снизу.

При этом динрейки тоже бывают разные. Стандартная идет шириной 35мм.

Встречаются более мелкие или наоборот глубокие. Отдельные производители могут иметь в ассортименте целый модельный ряд.

Разновидности din-реек и их размеры:

Поэтому если у вас клеммник почему-то не защелкивается и не встает нормально на свое место, дело скорее всего в неправильно подобранном основании крепежа.

Кстати, хорошие качественные модели имеют в своей конструкции несколько вариантов крепежа, под разные виды din реек.

После защелкивания, некоторые виды клемм могут помимо основания еще сцепляться друг с другом. Ярко выражено это у производителя ABB.

Вы даже изначально может их собрать на весу, а уже потом группой защелкнуть на подготовленную площадку.

Заземление сварочного оборудования | Сварка металлов

Защитное заземление представляет собой соединение металлическим проводом частей электрического устройства (например, корпуса сварочного трансформатора) с землей.

Заземление служит для защиты от поражения электрическим током при прикосновении к металлическим частям электрических устройств (корпуса источников питания, шкафы управления и др.), оказавшимися под напряжением в результате повреждения электрической изоляции.

Земля в аварийном режиме работы электрооборудования используется в качестве проводника в цепи замыкания. При правильном заземлении электрооборудования образуются параллельные электрические ветви: одна с малым сопротивлением (3 — 4 Ом), а другая, в которую входит человек или группа людей, с большим сопротивлением (2000 Ом). Поэтому практически ток не пройдет через тело человека в случае соприкосновения его с корпусом источника питания, случайно оказавшимся под напряжением.

Рис. 35. Схема подключения сварочного трансформатора при питании его от сети с глухозаземленной нейтралью:

1 — пункт подключения, 2 — сварочный трансформатор, 3 — электрододержатель, 4 — свариваемое изделие, 5 — вторичная обмотка трансформатора, 6 — первичная обмотка трансформатора, 7 — питающий шланговый трехжильный провод с заземляющей жилой, 8 — заземляющий болт на корпусе трансформатора и на пункте подключения, 9 — подключение к нулевому проводу сети

Включение в работу незаземленных источников питания дуги запрещается (однако имеются некоторые исключения).

Заземление выполняется различно в зависимости от напряжения и системы электроснабжения (с глухозаземленной нейтралью или с изолированной нейтралью).

Схема подключения сварочного трансформатора

На рис. 35 дана схема подключения сварочного трансформатора при питании его от сети с глухозаземленной нейтралью. Из схемы видно, что для питания однофазного сварочного трансформатора от пункта подключения до вводной коробки трансформатора приложен трехжильный гибкий шланговый кабель. Третья жила присоединена одним концом к заземляющему болту корпуса сварочного трансформатора и другим концом к корпусу пункта подключения. Зажим — вывод обмотки низкого напряжения сварочного трансформатора присоединен к свариваемой детали и одновременно заземляющим металлическим проводником к заземляющему болту на корпусе сварочного трансформатора. На передвижных установках применяют переносные заземляющие устройства.

Меры безопасности

Чтобы защитить человека от тока напряжением менее 1000 вольт, нужно проводить заземление всех металлических элементов электрического оборудования. Если человек получит травму от тока, то на его теле останется ожог. Возможны потеря сознания или остановка сердца.

Очень важно, чтобы каждая конструкция полностью отвечала требованиям безопасности, которые предъявляются для обеспечения правильной работы электросетей и предохранителей. Чтобы защитить людей от поражения током, нужно не допускать контакта с металлическими элементами электроустановки

Для этого можно провести полную изоляцию. В этом деле поможет оградительная конструкция, сооруженная вокруг электроустановки

Чтобы защитить людей от поражения током, нужно не допускать контакта с металлическими элементами электроустановки. Для этого можно провести полную изоляцию. В этом деле поможет оградительная конструкция, сооруженная вокруг электроустановки.

Порядок работы при монтаже контура заземления

• 1. Выкапывается траншея глубиной около 0,5 м и шириной 0,5-0,3 м. Длина траншеи – около 5 м. Располагаться траншея должна так, чтобы начало ее совпадало с местом у стены здания, где контур будет выходить наружу.
• 2. Через 1-1,5 м в траншею кувалдой забиваются заземлители. Для облегчения процесса концы заземлителей нужно заострить болгаркой.
• 3. Заземлители соединяются между собой полосой при помощи сварки. Конец полосы выводится на стену здания или, если возможно, вводится в здание поближе к щитку. К полосе приваривается болт для подключения заземляющего проводника.
• 4. Места соединения в траншее лучше окрасить, так как сварочные швы в земле быстро разрушаются.

Соединение сваркой вертикального и горизонтального заземлителя

• 5. Полоса снаружи и внутри здания окрашивается чередующимися полосами желтого и зеленого цветов.
• 6. Перед тем, как засыпать траншею, неплохо бы измерить сопротивления полученного контура. Делается это специальными приборами. Если сопротивление будет недостаточным, забиваются дополнительные электроды и присоединяются то же полосой. И так до получения нужного значения (не более 4 Ом).
• Если приборы Вам не доступны, при определении количества электродов руководствуйтесь своими возможностями и здравым смыслом. Электродов нужно много, если грунт песчаный и еще больше, если вместо грунта – сплошные камни. На черноземе хватает 5-7 электродов для получения приемлемых результатов. Не посыпайте солью контур заземления. Проводимость его улучшится, но и сгниет он быстрее.
• 7. Засыпаем траншею грунтом без строительного мусора.
• 8. В щитке устанавливается дополнительная шина – РЕ. Она соединяется проводником желто-зеленого цвета с выводом контура заземления. Теперь можно соединить с шиной РЕ все корпуса электроприборов.

Оцените качество статьи:

Для чего необходимо заземление

Заземление в электрической сети основано на элементарных физических законах и является универсальной системой защиты человека от поражения электрическим током, а текже системой защиты электрооборудования любого назначения от пробоя изоляции (зануление). Эксплуатация электрических сетей без заземления потенциально пожароопасна. Обустройство частного дома контуром заземления — обязательное условие для безопасного использования любых электрических приборов и аппаратов.

Согласно правил устройства электроустановок (далее ПУЭ), распространяющихся на все типы электроустановок, защитное заземление должно быть предусмотрено.

Для объективного понимания, нужно разобраться в следующих терминах, согласно ПУЭ:

Прямое прикосновение — электрический контакт людей или животных с токоведущими частями, находящимися под напряжением, либо приближение к ним на опасное расстояние. Косвенное прикосновение — электрический контакт людей или животных с открытой проводящей частью, оказавшейся под напряжением в результате повреждения изоляции. Защита от прямого прикосновения — защита, предотвращающая поражение электрическим током при отсутствии повреждения изоляции проводников. Защита при косвенном прикосновении — защита, предотвращающая поражение электрическим током в случае единичного повреждения. Заземлитель — проводящая часть (проводник) или совокупность соединенных между собой проводящих частей (проводников), которые находятся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, например бетон. Заземляющий проводник — проводник, соединяющий заземлитель с определенной точкой системы либо электроустановки или оборудования. Заземляющее устройство — совокупность электрически соединенных между собой заземлителя и заземляющих проводников, включая элементы их соединения.Заземление — выполнение электрического соединения между определенной точкой системы либо установки или оборудования и локальной землей.Примечание. Соединение с локальной землей может быть преднамеренным, непреднамеренным и случайным, а также постоянным либо временным.

Убедившись в необходимости заземления, можно приступить к рассмотрению вопроса самостоятельного оборудования частного дома заземляющим контуром.
